高压开关柜温度在线监测方法的研究
高压开关柜温度在线实时监测系统研究
高压开关柜温度在线实时监测系统研究发布时间：2022-05-25T02:27:41.479Z 来源：《当代电力文化》2022年期2月3期作者：付超楠[导读] 高压开关柜触头位置容易出现高温，继而给开关柜正常运行带来不利影响，而传统的人工监测方式难以及时发现开关柜内高温点。
付超楠国网长治供电公司变电运维中心，山西省长治市046000摘要：高压开关柜触头位置容易出现高温，继而给开关柜正常运行带来不利影响，而传统的人工监测方式难以及时发现开关柜内高温点。
因此，为了掌握高压开关柜内高温点位置，对高压开关柜温度在线实时监测系统进行分析与研究，详细阐述温度测系统、无线温度采集终端及数据集中器构成，并确定了具体的温度传感器安装方式。
在变电站内高压变电所现场应用后，高压开关柜温度在线实时监测系统可实现对开关柜内各触头温度24h不间断监测，监测精度高、成本低，监测结果可为后续开关柜维修、保养提供一定指导。
关键词：高压开关柜；温度；线实时监测；系统研究前言：随着我国经济高速发展和社会快速进步，电力作为国民经济发展中主要动力来源，在整个社会生产和人民生活中的地位越来越高。
电力的持续性和安全性直接关系到社会的稳定，因此用户对电力系统的可靠性提出了更高的要求。
《中国科学技术指南》中提出的电力能源领域发展的战略目标为“提高供电可靠性、质量和经济性，建立设备和电网故障诊断和监测系统，改进输电在线监测技术、城市供电技术”。
电力改革创新是近年来电力行业发展的趋势，对电力设备运行状态实时监测是电力改革创新的主要方向，也是及早发现电力设备故障、排除危及安全生产的事故隐患的主要手段。
高压开关柜是电力系统中重要的电气设备，在电力传输、配电及电能转换过程中执行用电支路的投入、切断控制和故障保护。
高压开关柜主要由高压断路器、高压负荷开关、高压隔离开关及操作机构等组成，各个组成部分协同配合实现高压开关柜的控制与保护的功能。
按安装方式及柜体结构，高压开关柜主要分为移动式高压开关柜、固定式高压开关柜（金属封闭箱式高压开关柜）、金属封闭铠装高压开关柜、敞开式高压开关柜等。
高压开关柜触头温度在线监测的研究
高压开关柜触头温度在线监测的研究摘要：高压开关柜的触头是高压开关柜的重要的部件，触头会因为长期运行而产生氧化、烧蚀，引起接触不良，接触电阻过大等导致触头温升过高，发展到一定程度有可能烧毁触头，从而造成停电或者火灾事故的发生。
但由于高压开关拒的触头处于高电压状态，所以在运行的过程中，很难对触头的温度进行检侧，所以对高压开关柜触头温度在线监测的研究非常必要。
关键词：高压开关拒;触头温度;在线监测1 高压开关柜温度在线监测的必要性和特殊性1.1高压开关柜温度在线监测的必要性在电力系统中，高压开关柜是负责系统负荷分配的重要电气设备。
高压开关柜作为发电厂、变电站中的重要设备，因制造、运输及安装的原因，或由于使用过程中氧化或烧蚀，都可能引起触头接触不良，接触电阻增大等现象，过大的接触电阻会导致触头温升过高，发展到一定程度有可能烧毁触头，从而造成停电。
这些隐患在大负荷的开关柜上表现的尤为突出;另外，在长期运行过程中，开关柜中的触点和母线排连接处等部位也会因老化或接触电阻过大而发热，而这些发热部位的温度监测困难，也有可能导致火灾事故。
1.2高压触头检测的特殊性高压开关柜是一种典型的高电压设备，其高电压、大电流将产生强磁场。
检测仪器处于强电磁噪声的环境下，工作的可靠性和稳定性会受到极其严峻的考验，同时高压绝缘问题也是一个非常棘手的问题。
为了监视使用人员安全和仪器的正常使用，也为了弱电系统的正常工作，在实际监测中，必须设计良好的绝缘，以便在监测对象与监测仪器之间进行有效地电压隔离。
在这样的限定条件下，测试信号的有效传递也一直是难以妥善解决的问题。
由于上述原因，常规的测温方法很难应用到高压电器设备中。
红外测温是高压开关触头测温的解决方案之一，目前对高压开关柜的人工巡检监测，大都使用手持式红外测温仪进行。
这种非接触测温可以解决高压隔离的问题，但由于开关柜的结构越来越复杂以及元件的遮挡，使得一些开关柜的触头在柜外不能直视，在这种情况下红外测温仪往往无法获得准确的温度值。
开关柜温度在线监测方案V2.0
开关柜温度在线监测技术方案珠海一多监测科技有限公司二〇一七年十二月目录1 概述 (1)2 监测范围 (1)3 总体方案 (1)3.1 系统拓扑图 (2)3.2 监控中心 (2)3.3 通讯方案 (2)4 传感器配置 (3)4.1 配置原则 (3)4.2 现场安装 (3)4.2.1 高压开关柜 (3)5 主要监测设备 (5)5.1 复合型无源无线电气量传感器 (5)5.2 测温接收模块 (7)5.2.1 接收模块功能 (7)5.3 监测工作站 (8)6 系统功能 (8)6.1 主要功能 (8)6.2 历史分析 (10)6.3 智能告警 (11)开关柜温度在线监测1概述开关柜是变电站的主要设备之一，在整个电力系统安全运行中起着举足轻重的作用。
开关柜事故起因多为开关柜动触头、静触头、电缆接头、等处的虚接、材料老化、磨损、过载等原因造成接触电阻过大，运行中过热，最后导致绝缘烧损，形成线间或相间短路，瞬间引发火灾。
传统对开关柜的监测主要采用定期人工巡检方式。
由于巡检间隔时间长，受人为因素影响大，且无法检查设备内部接点的温升情况，已无法满足供电可靠性的要求，无法适应现代变电设备的运行管理的需求，因此急需对现行的预防性维修制进行根本的变革，其发展方向必然是采用在线监测及诊断技术。
珠海一多监测科技有限公司是设备状态监测行业的领先企业，针对开关柜接点温度监测的需要，推出的开关柜温度在线监测系统，对开关柜动触头、静触头、电缆接头等容易发生异常温升的部位，采用接触式温度传感器实时检测被测点温度，解决设备带电运行状态下温度在线监测问题。
2监测范围本项目对高压开关柜的接点温升状况和负载电流进行在线监测。
监测数据通过就地集中显示装置集中接收后再上传到控制室。
3总体方案开关柜温度在线监测系统具有电气接点温度和负载电流在线监测功能，主要在线监测开关柜断路器一次插头、电缆接头等电气连接部位的温度和电流。
监测数据采用无线传输的方式集中接收后上传到监控室进行集中监控，实时监测和预警。

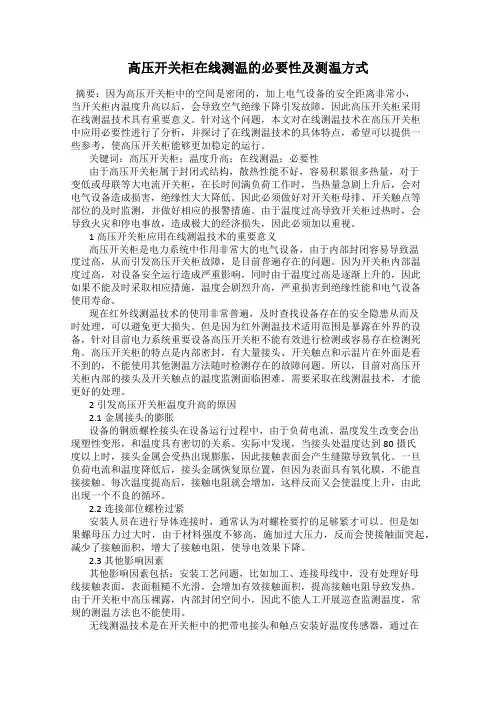

高压开关柜在线测温的必要性及测温方式
高压开关柜在线测温的必要性及测温方式摘要：因为高压开关柜中的空间是密闭的，加上电气设备的安全距离非常小，当开关柜内温度升高以后，会导致空气绝缘下降引发故障，因此高压开关柜采用在线测温技术具有重要意义。
针对这个问题，本文对在线测温技术在高压开关柜中应用必要性进行了分析，并探讨了在线测温技术的具体特点，希望可以提供一些参考，使高压开关柜能够更加稳定的运行。
关键词：高压开关柜；温度升高；在线测温；必要性由于高压开关柜属于封闭式结构，散热性能不好，容易积累很多热量，对于变低或母联等大电流开关柜，在长时间满负荷工作时，当热量急剧上升后，会对电气设备造成损害，绝缘性大大降低。
因此必须做好对开关柜母排、开关触点等部位的及时监测，并做好相应的报警措施。
由于温度过高导致开关柜过热时，会导致火灾和停电事故，造成极大的经济损失，因此必须加以重视。
1高压开关柜应用在线测温技术的重要意义高压开关柜是电力系统中作用非常大的电气设备，由于内部封闭容易导致温度过高，从而引发高压开关柜故障，是目前普遍存在的问题。
因为开关柜内部温度过高，对设备安全运行造成严重影响，同时由于温度过高是逐渐上升的，因此如果不能及时采取相应措施，温度会剧烈升高，严重损害到绝缘性能和电气设备使用寿命。
现在红外线测温技术的使用非常普遍，及时查找设备存在的安全隐患从而及时处理，可以避免更大损失。
但是因为红外测温技术适用范围是暴露在外界的设备，针对目前电力系统重要设备高压开关柜不能有效进行检测或容易存在检测死角。
高压开关柜的特点是内部密封，有大量接头、开关触点和示温片在外面是看不到的，不能使用其他测温方法随时检测存在的故障问题。
所以，目前对高压开关柜内部的接头及开关触点的温度监测面临困难，需要采取在线测温技术，才能更好的处理。
2引发高压开关柜温度升高的原因2.1金属接头的膨胀设备的铜质螺栓接头在设备运行过程中，由于负荷电流、温度发生改变会出现塑性变形，和温度具有密切的关系。
高压开关柜的在线监测与故障诊断技术（三篇）
高压开关柜的在线监测与故障诊断技术高压开关柜是电力系统中重要的电气设备之一，用于控制和保护电力系统中的电器设备。
其在线监测与故障诊断技术的研究和应用对于确保电力系统的稳定运行和故障快速处理具有重要意义。
本文将从高压开关柜的在线监测技术和故障诊断技术两个方面展开论述。
高压开关柜的在线监测技术是指通过传感器和数据采集装置将开关柜的运行状态参数进行实时监测，并通过远程通信技术传输到监控中心，进行实时分析和监控。
其主要包括以下几个方面的内容：第一，温度监测。
高压开关柜中的电器设备在运行时会产生一定的热量，如果温度过高可能导致设备失效或发生故障。
因此，通过设置温度传感器对高压开关柜的关键部位进行温度监测，可以及时发现异常情况并进行预警。
第二，电流监测。
高压开关柜中的电流是电力系统正常运行的基本依据，通过安装电流传感器对高压开关柜中电流进行实时监测，可以掌握设备的运行状态，提前预防设备过载或短路等故障的发生。
第三，压力监测。
高压开关柜中的气体压力是其正常运行的重要参数，通过安装压力传感器对高压开关柜中的气体压力进行监测，可以及时发现气体泄漏或压力异常，防止设备损坏或发生爆炸等事故。
第四，湿度监测。
高压开关柜中的湿度会影响设备的绝缘性能和运行稳定性，通过安装湿度传感器对高压开关柜中的湿度进行监测，可以及时发现湿度过高或过低的情况，采取相应的措施保障设备的正常运行。
高压开关柜的故障诊断技术是指通过监测和分析高压开关柜运行时产生的信号，判断设备是否存在故障，并通过相应的算法和方法对故障进行诊断和定位。
其主要包括以下几个方面的内容：第一，振动分析。
高压开关柜在运行时会产生一定的振动信号，通过对振动信号进行分析，可以判断设备是否存在运行不稳定、松动或其他故障。
第二，红外热像技术。
通过红外热像仪对高压开关柜的外观进行拍摄，可以观察设备局部温度分布情况，通过温度异常点的识别和定位，判断设备是否存在故障。
第三，气体分析。
高压开关柜在运行时会产生一定的气体，通过对开关柜内气体的成分和浓度进行分析，可以判断设备是否存在绝缘失效、短路故障等情况。
高压开关柜温度在线监测技术
高压开关柜温度在线监测技术摘要：就目前的情况来看，我国电网中常用的是金属铠装移开式户内安装开关柜（KYN），该种设备的优点在于结构紧凑、维修方便以及安全性高，但由于开关柜的外壳往往是全封闭的金属外壳，因其长期处于运行过程中，在高电压、大电流的作用下，开关柜无法有效散热，红外测温等技术手段的效果不佳。
这种情况下，电力系统内变电站因温度过高所导致的停电事故愈发频繁，不仅对电气设备产生了严重危害，还影响到了设备的正常运行，为电力公司带来了较大的经济损失。
由此可见，对高压开关柜进行温度在线监测十分必要，具体指的是其内部接头、触头等重要载流连接部位，通过实时监测，工作人员能够及时有效的发现开关柜内设备是否存在过热现象，从而做出正确的故障诊断。
关键词：高压开关柜温度；在线监测；技术高压开关柜是电力系统的重要组成部分，其主要作用在于对温度进行在线检测，目的是保证电力系统的正常运行。
在线监测技术在开关柜中的运用，通过对温度的实时监控，便于进行后续的故障诊断及状态预判。
充分发挥在线监测系统的作用，能够帮助工作人员准确获取高压开关柜的实时温度信息，并提前作出故障预警，为电网安全运行提供可靠保障。
1高压开关柜温度监测应用在线监测技术的重要意义高压开关设备的监测过程中，高压开关柜扮演了重要角色，其不仅具备线路关合与开断的功能，还可以将高压线路的运行数据记录下来，为电路设备的正常运转提供可靠保障。
实践表明，一旦高压开关柜出现故障，此时电路设备遭到损害，电力系统的正常运行便会受到直接影响，甚至造成一定的经济损失。
以往我国的高压开关柜温度检测技术不够完善，再加上其本身就存在些许质量问题，这些都是导致设备损坏的主要原因。
高压开关柜由于自身条件的限制，散热性较差，其内部的接头和出点极其容易发生老化或破损，最终导致供电中断。
通常情况下，如果电流和电压过高，会加速电阻的温度上升速度，热量高度集中在某个部件或区域，短时间内就会形成高温状态，如果处理不及时，设备存在烧毁风险，情况严重还有可能会引发火灾，从而威胁到人身安全。
(整理)高压开关柜无线温度在线监测系统方案
高压开关柜无线温度在线监测系统方案高压设备温度监测的必要性发电厂、变电站的高压开关柜、母线接头、室外刀闸开关等重要的设备。
在长期运行过程中,开关的触点和母线连接等部位因老化或接触电阻过大而发热，而这些发热部位的温度无法监测，由此最终导致事故发生。
近年来，在电厂和变电站已发生多起开关过热事故，造成火灾和大面积的停电事故，解决开关过热问题是杜绝此类事故发生的关键，实现温度在线监测是保证高压设备安全运行的重要手段。
为什么采用无线测温系统测量高压设备的温度长期以来，高压设备的接头运行温度很难监测，这是因为这些部位都具有裸露高压，通常的温度测量方法因无法解决高压绝缘问题而不能使用。
RF-sensor 无线温度监测系统采用无线电波进行信号传输，传感器安装在高压设备上，与接收设备之间无电气联系，因此该系统从根本上解决了高压设备接点运行温度不易监测的难题。
RF-sensor无线温度监测系统具有极高的可靠性和安全性。
相对低廉的价格，使得该系统可以安装到每台高压开关及母线接头上，系统配备标准通讯接口，可联网运行，通过上位计算机，可记录开高压设备运行温度的数据，为高压设备的维修提供依据，实现了设备故障的预知维修。
绝缘和抗电磁干扰在电力系统特别是在高压输电系统监测中，是经常碰到的极其关键的问题。
在当前的电力系统向着500kV以上超高压、大容量发展中，高压供电设备的运行温度监测尤为重要，光纤温度传感技术已成为其最佳解决方案。
RF-sensor无线测温系统的优势RF-sensor无线系统是专门设计用于高压带电体的运行温度监测，实现非接触温度测量。
系统包括无线温度传感器和无线接入设备构成。
能实现网络化的温度测量。
RF-sensor技术特点1.采用2.4G频段，工作在2400～2483.5MHz（ISM）频段。
2.直接序列扩频（DSSS），抗干扰能力更强。
3.采用ZigBee技术，符合IEEE802.15.4标准。
4.温度传感器采用LTCC内置天线，体积最小。
高压开关柜温度在线监测研究
《 电气开关》（０ ２ Ｎ ． ） ２ １ ． ｏ３
文章 编 号 ：０４— ８ Ｘ（０ ２ ０ ０３ ０ １０ ２９ ２ １ ）３— ０ ２— ３
高压开关柜温 度在线监测 研究
宋梁， 温秀峰
（ 州 市 电 力局 ： 高压 开 关设备 是 电 力 系统 的 重要 组成 部分 ， 先介 绍 了高压 开关柜 触 头发 热原 因和 高压 开关柜 故 障 与触 首
１ 引 言
高压开关设备 主要用于关合及开断 电力线 ， 以输 送 及倒 换 电力 负荷 ， 以及从 电力 系 统退 出故 障设 备 和 线段 ， 保证 系统 安 全 运 行 的重 要 设 备 Ｊ 是 。实 际 电 力 系统运行 中， 高压开关设备数量多 ， 检修量大 ， 大修费 用 高 。实现 预测 维 修 、 学 化 管 理 是 实 现 最 佳 经 济 效 科 益和社会效益的最好途径。 高压开关柜作为发 电厂、 变电站中的重要设备 ， 在 长期 运行 过 程 中 ， 关 柜 中 的触 点 和母 线 排 连 接 处 等 开
Ｓ ｕ ｎ Ｔｅ ｐｅ ａ ｕｒ ｎ－ ｎｅ Ｍ ｏ ｉｏ ｉ ｇ ｏ ｇ Ｖｏｔ ｇ ｗｉｃ ｂｉ ｔ ｔ ｄｙ ｏ ｍ ｒ ｔ ｅ ｏ Ｌｉ ｎ ｔ ｒｎ ｆＨｉ ｈ ｌａ ｅ Ｓ ｔ ｈ Ｃａ ｎｅ
Ｓ Ｎ ｉｎ Ｗ Ｎ ｉ－ ｎ Ｏ ＧＬａｇ， Ｅ Ｘ ｕ ｅｇ ｆ （ ａｇｈｕＥｅｔｃＰ ｗ ｒＢ ｒａ Ｈ ｎｚｏ ０ ０，ｈｎ ） Ｈ ｎ ｚｏ ｌｃ ｉ ｏ ｅ ｕｅｕ， ａ ｇｈ ｕ３ ０ ０ Ｃ ｉａ ｒ １
ｔ ｃ ｅ ｔ ｒ ｄ ｃ ｎ ｅ ｓ ｎ ｏ ｅ ｈ ｇ ｏｔ ｇ ｗ ｔ ｈ ｃ ｂ ｎ ｔ ｎ ｈ ｅ ａｉｎ ｅｗｅ ｎ ｔ ｅ ｓ ｔｈ ｃ ｂ ｎ ｔ ｎ ｅ ｃ ｎ ａ ｔ ａ ｔｈ ａ ・ ｏ ｕ ｉ ｇ ｒ ａ ｏ ｆ ｈ ｉｈ ｖ ｌ ｅ ｓ ｉ ａ ｉ ｅ ｄ ｔ ｅ ｒ ｌｔ ｓｂ ｔ ｅ ｗｉ ａ ｉ ｅ ｄ ｔ ｏ ｔｃ ・ ｐ ｔ ａ ｃ ａ ｏ ｈ ｃ ａ ｈ
高压开关柜触头温度在线监测系统研究的开题报告
高压开关柜触头温度在线监测系统研究的开题报告一、研究背景与意义高压开关柜是电力系统中的重要设备之一，其主要作用是进行电流的控制、隔离和保护，保证电力系统的安全运行。
在高压开关柜中，触头是一个重要的组成部分，其作用是进行电路的连接和断开。
触头在工作过程中会产生大量的热量，如果触头的温度过高，会导致触头老化、腐蚀和绝缘破坏等问题，影响高压开关柜的正常运行。
因此，对高压开关柜触头的温度进行监测和控制具有非常重要的意义。
传统的高压开关柜触头温度监测方法采用人工检查的方式，存在检查频率低、监测数据不准确等问题，难以满足现代化电力系统对高可靠性、高智能化的要求。
因此，开发高压开关柜触头温度在线监测系统是当前研究的热点之一，也是提高电力系统安全运行、降低运维成本、实现节能减排的必要手段。
二、研究目的与内容本研究旨在设计和实现一种基于温度传感器的高压开关柜触头温度在线监测系统，通过实时监测触头温度，实现对高压开关柜的智能化辅助管理，提高电力系统的安全性和可靠性。
具体研究内容包括：1. 针对高压开关柜触头温度在线监测需求，研究并确定监测系统的技术方案及其实现方法。
2. 设计并实现高压开关柜触头温度在线监测系统的硬件电路，并进行可靠性、稳定性等方面的测试和评估。
3. 开发高压开关柜触头温度在线监测系统的软件模块，实现数据采集、处理、分析及控制等功能。
4. 进行高压开关柜触头温度在线监测系统的实地测试和应用，并对系统性能和优化进行评估。
三、研究方法和技术路线1. 调研分析：对国内外高压开关柜触头温度在线监测技术发展现状及应用领域进行全面并透彻的调研，分析各类技术的优缺点，为系统设计提供依据。
2. 系统设计：根据调研成果，确定设计技术路线、功能需求及系统架构，并完成硬件电路设计和软件系统设计。
3. 系统实现：基于设计成果，完成硬件电路的制作、软件系统的编写和调试，并对系统性能进行测试和评估。
4. 系统应用：进行高压开关柜触头温度在线监测系统的实地测试和应用，对系统性能和优化进行评估和改进。
高压开关触点温度在线监测研究
关 键 词 ： 触 电 阻 ； 外线 ； 线 测 温 接 红 在
一
前 育
Ｍ Ｘ ４２ １１ Ａ Ｉ８ 将 ’ Ｉ Ｌ电平转化为 Ｒ ４５ Ｓ８ 信号 ，通过 ４５ ８ 总线上传至上位
机。 上传方式采用半双工 ， 时处 于接收状态 。 平 等待上位机下达给本机 命令 和编号 ， 如接收到有效命令 ， 则转为发送状态 ， 将温度数据上传至
本系统 由温度采集分析仪（ Ｃ１ 工控机作 上位机 ） 温度测量装 Ｉ Ｔ ３ ０特 性 如 下 ： Ｐ ０ ４ 、 ＲＰ０ ｉ测温 范 围 ： Ｏ ３ ０ ． 一２ 一 ｏ ℃ 置 （ Ｔ ９ ２ ５ 单片 机） Ａ ８Ｃ ０１ 和红外 温度探头 ， 通过 Ｒ ４ ５ 信组成 分布 Ｓ８ 通 采集 和集 中处理系统组 成 ， 系统组成 图如 图 ｌ所示 。 ．环 境 温 度 ：２ — ｌ０ ｉ ． 一 Ｏ ｏ ℃
工控机 。
运行 中高压开关触点接触 电阻 变大 ， 流过 电流时 。 就会造成 温度 升 高， 乃至触点熔化， 火灾 。 引起 造成停 电事故 ， 因此有 必要对触 点温 度在线实时测量。 由于触点为 高压 ， 系统采用非接触红外测温方式 ， 本 红外温度探头在保证安 全距离 的前提下 ，在线连续检 测和记录温度 ， 生成 温度 时间曲线 ， 分析温度 变化趋势 ， 越前发现 隐情 。 进行超温报警 和预报警 ， 如有异常 ， 提前采取必 要措施 ， 电气 故障扼 杀在萌 芽状 将 态。
摘要 ： 近年来， 由于高压开 关触点接触电阻大造成停电事故屡有发生， 严重影响 了生产． 尤其是连续生产 系统如冶金 、 化工等。采用红外温 度传感 器非接触在线实时测量 高压 开关触点温度 。Ｃ１ ４工控机作上位机进行数据处理、 Ｐ ０ 逻辑分析和 ＡＴ ９ ０ １单片机 为＂ｇ 机 温度 信号处 ８ Ｃ２ ５ ｆ－ 理 、／ Ａ Ｄ转换 ， 通过 Ｒ ４ ５ Ｓ ８ 通信组成 分布采 集和 集 中处理 系统 ， 可对 高压 开关触 点接 触电 阻预测 。 厦早发现 隐患 ， 提前采取措 施 ， 避免停 电事
高压开关柜温度在线监测系统
单总线数字式温度传感器直接测量母线与触点的温度，通过无线传输到数据采集器，然后传送到监控中心。
多只数字式温度传感器可直接连接到一条总线电缆上，在扩展测点时不受布线的限制。
3）软件设计系统软件有在线监测和实时分析两个主要功能。
软件具有在线采集、监测、分析现场温度的功能，实时分析则包括超温分析、温升趋势分析、相间温差分析等，并能做出报警、对比等处理，保障工作人员在母线或触点发生事故之前做出处理。
软件还具有历史记录分析、查看等功能，实现对相应测点历史运行状态的查看，评估。
本课题在完成以上研究的同时，要实现完整的系统调试。
2 开关柜在线监测系统的总体设计本设计方案中，变电站中低压开关柜温度监测系统以微型计算机作为监测核心，结合高精度的温度传感器、数据采集变换器及可靠的通讯技术，构成功能强大、操作简便、工作安全可靠的在线温度监测系统。
在系统设计中，充分考虑系统的可操作性、可靠性等，使系统能够应用于实践并加以推广。
2.1 监测系统硬件结构整个监测系统的硬件由温度传感器、信号传输线缆（光纤或者无线通信）、数据采集变换器、RS-485总线、RS-485/RS232转换器以及监测中心构成，系统总体连接示意图如2-1 所示:图2-1系统总体连接示意图其中，系统设计要求每个开关柜有6个温度监测点，即每个温度采集模块连接6个温度传感器。
系统采用两种不同的温度监测方式，分别利用不同的数据传输方式，并需要设计相对应的温度采集模块。
在高温、高压以及强磁场的环境下，必须保证监测系统的正常工作，测温和信号传输的准确性。
各硬件模块的选择和功能如下：1）温度传感器：温度传感器是组成整个监测网络底层的工作单位，保证传感器长期、稳定的工作是系统运行的保证。
基于综合考虑，对于中高压开关柜的过热故障监测采用光纤式温度传感器，并采用光纤传输数据。
对低压开关柜的过热故障监测采用单总线数字式温度传感器DS1820监测数据采用无线传输。
在监测系统中，传感器通常紧贴需要监测的母线排、开关触点等安装。
高压开关柜温度在线监测技术的研究与应用
高压开关柜温度在线监测技术的研究与应用作者：田德科来源：《山东工业技术》2015年第18期摘要：通过对温度在线监测技术的研究，将其应用到高压开关柜系统中，保证了高压供配电系统的可靠性，彻底解决了高压供配电系统无法进行温度在线监测的技术难题。
关键词：高压开关柜；温度；在线监测1 概述高压供配电系统在整个烧结生产系统中承担着重要的作用，如何保证高压供配电系统的正常运行，更是我们电气专业技术人员首先要解决的问题。
通过大量电力事故的分析，发现引起供配电系统故障的直接原因主要是各种高压开关柜内部触头、母排、电缆接头等，因压接不紧，长期运行造成材质老化，在负荷增加时出现接头过热、甚至烧穿进而引发事故。
因此必须对这些容易发热的触头、电缆接头的温度进行跟踪监测。
以某单位炼铁厂为例，炼铁厂烧结区域现有的两处高压配电系统，均为1994年投入使用，使用时间已达21年之久，高压开关柜均老化严重，部分触头、接头处已出现材质老化现象，存在较大的安全隐患；同时，由于高压柜为封闭式设计，在运行过程中无法开启高压柜后盖，无法对母排、触头、接头等位置进行检查、测温等常规点检，只能通过每年一次的大面积停电进行检查紧固，所以无法对高压开关柜系统的工作状态进行实时掌握，无法及时发现可能出现的发热点并处理，给高压供配电系统的正常运行带来了很大的不确定性和偶然性。
为彻底解决这一问题，我们积极公关研发，提出使用温度在线装置对高压开关柜进行实时监控，保证高压供配电系统的安全运行。
2 系统整体设计2.1 测温设备总数量为提高高压开关柜设备的安全性、稳定性，在高压开关柜上触头、下触头及电缆出线接头等部位安装无线传输式温度监测系统，该系统改造共涉及两个高压配电室，第一个配电室共有22面柜子，上、下触头和电缆头共计9个测温点，需要198个测温点；第二个配电室共有6面柜子，上、下触头和电缆头共计9个测温点，需要54个测温点；共计252个测温点。
高压配电室一通过以太网与后台设备进行数据传输，高压配电室二则通过光纤进行数据传输。
高压开关柜温度在线监测系统
高压开关柜温度在线监测系统Newly compiled on November 23, 2020高压开关柜温度在线监测系统摘要开关柜是保证电力系统安全运行的重要设备之一，但是经常因为开关柜局部过热，而引起事故，造成损失。
在以往的开关柜过热故障检测中，采用人工巡检，不仅费时、费力，而且不易及时发现事故。
开关柜过热故障在线监测系统不仅克服了开关柜内高温、高压、强磁场环境下温度不易监测的难题，而且通过监控软件实时显示开关柜内测点的当前温度值，并做出报警处理，节省了大量人力、物力，提高了事故预判的准确性、实时性。
本文从硬件和软件两个方面介绍了监测系统的设计过程。
硬件方面设计了两种不同的温度传感系统：中压开关柜过热故障监测采用光纤式温度传感器，同时采用光纤传输数据；低压开关柜采用单总线数字式温度传感器，数据采用无线传输。
监测系统软件主要实现了实时显示测点温度，并对温度数据做出分析、报警、保存等功能。
及时提醒工作人员对报警情况做出处理，避免事故的发生。
关键词：开关柜在线监测温度传感器实时监控软件 MFC ADOAbstractAs the most important equipment, Metal-clad switchgear guarantee the safe operationof electric power system. Sometimes, the temperature of part of Metal-clad switchgearmaybe over the limit of safe operation, and then arouse accident, bring losing. In past,workers check up the Metal-clad switchgear on schedule, which takes time and hardsledding, can not work efficiency and betimes. On-line real-time monitoring fortemperature overcome the difficulties of high temperature, high voltage and high magneticfield, to be a new method of checking up the Metal-clad switchgear. It can show thetemperature of the spot of being monitored, judge the temperature and give an alarm. Thesystem saves lots of resource and improves the veracity.The paper presents the detail about the procedure of the design for the system fromboth hardware and software aspects. There are two defferent design of hardware: opticalfiber temperature sensor is used for middle-voltage Metal-clad switchgear, which data istransferred by optical fiber; another one is 1-Wire Digital Thermometer, it is used forlower-voltage Metal-clad switchgear, and the data is transferred by unwired. The softwareof On-line real-time monitoring for temperature can show the temperature real-time,analyse the data, gave an alarm, save the data, and so on. The system can awoke theworkers about the alarm in time, avoiding the accident.The result of the axperiment indicates the new system works well, it has accomplishedthe design aims of anticipating, providing a good guarantee of the safe operation ofMetal-clad switchgearKey words: Metal-clad switchgear.Keywords: monitoring softwareon-line monitoring MFC ADO目录1 绪论课题背景和意义“高低压开关柜过热故障在线监测系统”是为减轻人工巡检的负担，实现开光柜温度实时监测、提前报警而合作开发的实时温度监测系统。
10kV 高压开关柜电气设备在线测温系统应用研究
10kV 高压开关柜电气设备在线测温系统应用研究摘要：随着经济和各行各业的快速发展，电力行业发展也十分快速。
高压开关柜健康可靠运行是配电网络安全运行的基础，因此电力企业和用户一直致力运用技术手段来提高设备健康度和运行可靠性。
但因高压开关柜运行数量庞大，且其各主要部件均被包裹在金属外壳内不利于日常维护检查，以及部分生产厂家为降低成本而采用质量无保障元器件等客观原因，以致高压开关柜烧毁、损坏事件还时有发生。
本文针对近期一典型高压开关柜故障进行深入分析，并通过实验验证目前老旧高压开关柜在运行中还面临的一些安全隐患，提出了预防与处置措施。
关键词：电气设备；高压开关柜；无线测温技术引言保障电力系统稳定安全运行的一个重要部分为高压开关柜。
高压开关柜的运行状态非常关键，因为整体温度太高会逐渐损耗其电气设备。
分析 10 kV 高压开关柜无线测温技术，阐述 10 kV 高压开关柜无线测温系统的设计、技术特点及工作原理，总结了无线测温技术在 10 kV 高压开关柜中的应用。
1效益分析（1）无源无线测温系统的投入使用，可以对开关柜的温度进行 7*24h 不间断的实时监测，及时发送准确的监测数据，防止因为电气设备温度过高而造成电网故障。
另外，该系统提供实时报警功能，可以实现防范于未然，避免不可预估的损失产生。
（2）本系统投入运行后，就可以不用安排检修人员进行定期现场维护，并且能够实时了解设备运行温度，发现温度变化即刻预警，可以减少设备运行故障发生次数和时间，提高供电质量，为电力企业创造更多的经济效益，也能够保证用电企业的正常运转。
假设本系统投入使用后，每年减少 1 次停电检修，检修时间为 8h，本系统还能够减少停电次数，提高供电质量，为供电企业赢得较好的口碑和效益。
210kV 高压开关柜无线测温系统的整体设计2.1温度传感器的选择一般工业场所使用的温度传感器主要有热电偶温度传感器、热电阻温度传感器、热敏电阻温度传感器以及集成温度传感器等。
10kV高压开关柜触头温度在线监测系统研究的开题报告
10kV高压开关柜触头温度在线监测系统研究的开题报告一、选题背景随着电力系统的不断发展，高压开关柜的使用越来越广泛。
而高压开关柜由于其使用环境的特殊性，容易造成开关柜触头温度过高，进而引发高温燃爆和设备故障等问题。
因此，对高压开关柜触头温度的在线监测和预警具有非常重要的意义。
本文将介绍对10kV高压开关柜触头温度进行在线监测系统的研究。
二、研究目的该研究旨在设计、制造并实现一种针对10kV高压开关柜触头温度的在线监测系统，通过将传感器放置在高压开关柜上，实时监测开关柜触头温度，并通过数据处理和分析，提供高压开关柜运行状态的监测、故障分析和预防，为安全稳定运行提供支持。
三、研究内容和方法（1）研究内容●针对高压开关柜的工作环境和复杂性，分析高压开关柜的特殊需求。
●设计可靠、高精度的触头温度传感器。
●设计数据采集与处理及网络通讯系统，通过数据同步和分析，对高压开关柜的运行状态及时监测和预测。
●针对高温燃爆、设备故障等问题，实现对高压开关柜的故障预测和预警功能。
（2）研究方法●调研国内外关于在线监测系统的研究和应用现状。
●设计硬件系统：设计可靠、高精度的触头温度传感器，选择合适的单片机、运算放大器和温度传感器等元器件，搭建数据采集与处理系统及网络通讯系统。
●设计软件系统：通过编程实现传感器数据的采集和处理、告警的实现。
●测试与优化：进行系统的硬件和软件测试，并对系统进行优化。
四、预期研究成果本研究将设计、制造并实现一种针对10kV高压开关柜触头温度的在线监测系统，可以实时监测高压开关柜工作时触头的温度，同时可以对触头温度进行预测和预警，并能实现对开关柜参数的监测与处理，达成高压开关柜的安全稳定运行目的。
同时，预期实现以下成果：●硬件部分：设计并制造可靠、高精度的触头温度传感器，搭建数据采集、处理和传输的网络系统。
●软件部分：实现数据采集处理、故障预警和网络通讯等功能。
●结果分析：通过系统测试和数据分析，提供高压开关柜运行状态监测、故障分析和预测的支持。
高压开关柜温度在线监测方法的研究
摘要
高压开关柜的安全运行监测一直是电力系统安全运行的重大课题之一。 大量的运行情况 调查分析表明，高压开关柜经常因为开关柜局部过热，引发的问题非常突出，而可能会引发 重大的电力事故，造成损失，开关柜在线监测是预防事故发生的重要手段。因此开发针对高 压开关柜温度在线监测系统，实时掌握开关柜的运行状态，及时发现并处理故障隐患，减少 事故的发生。 为了准确把握高压开关柜温度在线监测技术的研究现状及未来研究方向， 文中将现有的 高压开关柜温度在线监测方法进行了归纳分类。并分别介绍了这些方法的基本原理和特点， 梳理了各方法在高压开关柜温度诊断中的研究进展， 指出了现有各测温技术优点与不足。 最 后， 对高压开关柜温度在线监测还需解决的几个关键问题进行总结， 提出了未来高压开关柜 温度监刚技术研究的关键点和研究方向。 关键词：高压开关，开关柜，温度，在线监测 Abstract The safe operation of high voltage (HV) switchgear is one of the most important research subject in power equipment.A large number of survey analysis shows that the temperature of part of Metal-clad switchgear maybe often over the limit of safe operation,and then arouse accident,bring losing.Therefore the development of the high-voltage switchgear temperature online monitoring system has important engineering significance.it can grasps the real-time operational status of the switchgear,finds and handles in time the hidden fault,reduces the occurrence of accidents. In order to accurately grasp the current research status and future research direction ， this paper herein fully summarizes the existing temperature online monitoring method of HV switchgear as the following.The principle and characteristics of these methods are introduced ，as well as the developments.the advantages and disadvantages of the existing techniques are summarized.At the end of this paper,the key problem of the temperature online monitoring of HV switchgear are presented and the focus of the future research is revealed. Key words:HV switchgear,switch cabinet,temperature,online monitoring
高压开关柜温度在线监测技术研究
国 家 中 长 期 科 学 和 技 术 发 展 规 划
纲 要 中 ， 大 规 模 输 配 电 和 电 网 安 超 全 保 障 被 列 为 能 源 这 一 重 点 领 域 中
的 优 先 主 题 。 电力设 备 安 全 可靠 性
的 质 量 问题 ， 重 要 的 原 因 在 于 目前 更 缺 乏针 对开 关 柜的 有效 监 测手 段 。 目前对 高 压 开 关 柜 的 监 测 大 都 基 于 人 工 巡 检 ， 用 手 持 式 红 外 测 温
酉 蕊
１温度在线监测技术现状分析
常 规 的 监 测 方 式 并 不 能 发 现 开 关 柜 潜 在 的 故 障 ， 更 无 法 判 断 故 障 发 展 趋 势 。 针 对 人 巡 检 的 不 足 ， 各 科 研 院 所 和 生 产 厂 家 开 发 了 一 系 列 新型 的高压 开关柜 温度监 测装置 ， 在 一 定 程 度 上 克 服 了 人 工 巡 检 的 弱
式 温 度 传 感 器
Ｏ 引 言
高 压 开 关 柜 是 输 配 电 系 统 中 的
是 超 大规 模 输 配 电和 电网 安 全 保 障
仪获 得 开 关 柜 内的 温 度 数 据 。 由于 开 关 柜 的 结 构 相 对 复 杂 ， 元 件 遮 挡 的 影 响 使 得 红 外 测 温 仪 往 往 无 法 获 得 准 确 的 温 度 数 据 ， 且 巡 检 时 间 间
线 路 等 重 要 作 用 ， 在 电 力 系 统 中 获 得 了 日益 广 泛 的 应 用 。 随 着 国 家 “ 十
一
隔 较 长 。 电 力 系 统 中 对 电 力 设 备 的
检 修 正 在 由 故 障 检 修 、 预 防 性 检 修 向 状 态 检 修 过 渡 ，作 为 输 配 电系统 中 广 泛 运 用 的 高 压 开 关 柜 ，对 其 实
高压开关柜温度在线监测技术研究
高压开关柜温度在线监测技术研究发布时间：2021-11-24T02:54:35.087Z 来源：《当代电力文化》2021年24期作者：孔和琴、刘军[导读] 近年来，电力系统已发生多起因设备过热而发生火灾和大面积停电事故。
孔和琴、刘军国网山西省电力公司晋中供电公司山西晋中 030600摘要：近年来，电力系统已发生多起因设备过热而发生火灾和大面积停电事故。
分析表明，我国每年发生的电力事故，有40％是由高压电气设备过热所致；而在采用高压开关柜和电力电缆的供电系统中，有70％以上的电缆运行故障是因为连接部位接触电阻变大、过负荷等引起接头温度过高所致。
地方大型化工企业等为保证供电的可靠性生产的连续性，电缆接头测温已成为高压开关柜的标配，但受制于技术的可靠性及安装成本的过高，还未能大面积推广，但随着技术的成熟，成本的降低，相信会有很大的市场需求。
关键词：高压开关柜;温度;在线监测技术引言针对目前高压开关柜温度在线监测技术的现状，高压电气接点温度在线监测系统解决了在常规的温度监测手段中所遇到的问题，为避免高压电气设备事故起到了很好的预警作用。
1各类测温装置系统的比较目前，越来越多的电力用户开始在高压开关柜内加装温度实时监测系统，用来实时掌握高压开关柜的温度变化趋势和运行状态，做到事故隐患及时排查，并合理预留设备检修时间。
现有的高压开关柜测温技术都存在着各种各样的局限性,比较常见的测温技术包括光纤测温、红外测温和无线感应测温。
光纤测温时，其内部光纤在长时间使用后会积累大量灰尘，极易导致光纤沿面的放电和闪络现象，造成光纤的绝缘性能降低，并给高压开关柜的安全运行带来隐患;红外测温设备容易受到外界环境温度的干扰，始终需要依靠人工巡查来实现测量，无法实现温度的在线实时监测;无线感应测温则需要在高压开关柜内加装感应线圈，在长期运行过程中很难保证其测量的可靠性和稳定性。
而无线测温技术采用了无源无线的传感器和无线接收单元，其分别安装于高压柜内的测温点和开关柜柜外的电气小室，由于传感器本身无须电源额外供电、且不需要从电力装备上取电，因此具有明显的安全性、可靠性和可维护性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3 电子式测温方法
3.1 电子式测温基本原理 电子式测温是指利用数字温度传感器接触式温度传感元件感知开关设备内
触点温度，通过光纤或者无线传输的方式发送数据，以保证高压隔离。 3.2 电子式测温高压开关柜研究进展 电子式测温技术在高压开关柜中研究成果较多。与高压开关设备相比， 高压 开关柜内部空间相对宽裕， 温度传感器可安装于导体表面， 如何进行信号传输及 传感器供电以保证高压隔离是该方法面临的主要难题。文[8]中将石英晶体材料 和光调制器封装在一起组成温度传感器， 采用光纤通讯的方式传输信号;文[9-13] 中采用数字式温度传感器测温，分别通过无线 RF 技术、Zigbee 技术进行信号传 输。以上成果，传感器均采用内置的铿电池供电，需定期停电更换铿电池，不利 于电网经济运行;文[1]中提出利用感应线圈从高压导体取电的方法， 保证了传感 器的连续供电，但是供电效果易受一次导体电流大小的影响。 3.3 小结 采用电子式测温法监测触头温度，可以直接对触头温度做出反应， 监测成本 较低， 但是传感器及相应的信号处理电路均处于高电位， 信号处理过程难免受到 电磁干扰， 并且不论电源是采用铿电池供电还是感应线圈供电， 均存在相应弊端。 与普通开关柜相比，GIS 结构更加紧凑，内部运行环境清洁度要求也更加严格， 电子式传感器的植入可能会破坏 GIS 整体绝缘性能，目前尚未有相关成果报道。
1 绪论
1.1 高压开关柜温度在线监测的背景和意义 高压开关柜温度在线监测一直是电力设备故障诊断的重大课题之一。但是， 目前通常均只侧重于对电量参数(电压、电流、电功率)实时监测技术的研究[1]， 其非电量在线测量(例如触头位置偏度、触头负荷、 触头温度)由于受到高电压及 测点位置以及强电场干扰的限制，至今仍未很好的解决。 目前大多数高压开关设 备采用封闭结构，散热条件较差，在长期运行过程中，开关柜内的触点或街头部 位因老化或接触电阻过大而发热，而且长期处于高电压， 大电流和满负荷的条件 [2] 下运行 。其结果会使柜体内部热量不易向外散发，内部触点温度过高，影响设 备的使用寿命， 严重时甚至会引发火灾和大面积停电， 开关柜的可靠性严重的影 响到电能质量。据不完全统计，国内已经有不少发电厂、供电公司均出现过不同 程度的高压开关柜事故并造成了一定的经济损失。因此， 有必要采取措施对全封 闭的高压开关柜实现在线实时温度监测。 1.2 国内外高压开关柜温度检测的研究现状及分析
高压开关柜温度在线监测方法的研究进展
摘要
高压开关柜的安全运行监测一直是电力系统安全运行的重大课题之一。 大量的运行情况 调查分析表明，高压开关柜经常因为开关柜局部过热，引发的问题非常突出，而可能会引发 重大的电力事故，造成损失，开关柜在线监测是预防事故发生的重要手段。因此开发针对高 压开关柜温度在线监测系统，实时掌握开关柜的运行状态，及时发现并处理故障隐患，减少 事故的发生。 为了准确把握高压开关柜温度在线监测技术的研究现状及未来研究方向， 文中将现有的 高压开关柜温度在线监测方法进行了归纳分类。并分别介绍了这些方法的基本原理和特点， 梳理了各方法在高压开关柜温度诊断中的研究进展， 指出了现有各测温技术优点与不足。 最 后， 对高压开关柜温度在线监测还需解决的几个关键问题进行总结， 提出了未来高压开关柜 温度监刚技术研究的关键点和研究方向。 关键词：高压开关，开关柜，温度，在线监测 Abstract The safe operation of high voltage (HV) switchgear is one of the most important research subject in power equipment.A large number of survey analysis shows that the temperature of part of Metal-clad switchgear maybe often over the limit of safe operation,and then arouse accident,bring losing.Therefore the development of the high-voltage switchgear temperature online monitoring system has important engineering significance.it can grasps the real-time operational status of the switchgear,finds and handles in time the hidden fault,reduces the occurrence of accidents. In order to accurately grasp the current research status and future research direction ， this paper herein fully summarizes the existing temperature online monitoring method of HV switchgear as the following.The principle and characteristics of these methods are introduced ，as well as the developments.the advantages and disadvantages of the existing techniques are summarized.At the end of this paper,the key problem of the temperature online monitoring of HV switchgear are presented and the focus of the future research is revealed. Key words:HV switchgear,switch cabinet,temperature,online monitoring
温度远程在线监测。
图 1 传感器接收触头红外辐射的方位示意图
由于 GIS 设备对密封性与内部清洁度要求苛刻，GIS 触头温度监测一直是业 内难以攻克的技术难题。 后来还提出了基于红外测温技术的 GIS 导体温度在线监 测方案，利用橡胶圈、密封件和螺丝密封的方式，将红外温度传感器安装在 GIS 外壳外表而，探头通过测量孔接收触头辐射出的红外光波，图 2 为所采用的 GIS 触头红外温度在线监测方案示意图。
2 示温蜡片测温法
示温蜡片是最早被人们认识的用于电气接头过热示温的产品， 示温蜡片法[6-7] 是一种最传统的测温方法， 属接触式测温法， 此种方法是通过在电力设备接触点 粘贴示温蜡片或在设备表面涂一层发光材料，发光材料的颜色能随温度变化， 不 同的颜色变化即代表不同的温度， 设备的温度情况通过由运行人员看颜色变化来 大致确定。 常规的示温片测温法是将不同熔点的蜡片(颜色不同)贴于高压开关柜 内易过热点部位， 通过观察示温蜡片是否溶化掉落或热敏材料示温片的颜色变化 程度来大致确定温度范围的一种方法。 这种方法虽较为直观， 但由于其不能准确体现出设备的具体温度值， 只能在 温度过高时提供“设备过热严重”的定性判断，不能进行定量测量，而且需要人 工定时察看，因此此种测温方法效果较差。而热电阻、热电偶等测温方式，工作 时需要通过金属导线对外传出信号，不能实现高低压隔离， 因此不能用于封闭式 高压开关柜。
4 红外测温法
4.1 红外测温基本原理 红外检测的基本原理是基于辐射定律， 任何温度高于绝对零度的物体都会不 停地向空间发出红外辐射能量， 而且温度越高发出的红外辐射能量越强， 因此只 要运用适当的红外检测仪器， 检测设备发出的红外辐射能量， 再经过专门的信号 处理系统进行处理， 就可以获得设备表面的温度分布状况， 最后经过计算实现温 度的测量。传感器不与高电位直接接触，可以不破坏电场及温度场分布，解决了 高压隔离的问题。但测量结果受以下因素影响[l6] 1)待测物体表而发射率; 2)传感器距离系数; 3)传输介质对红外线吸收。 4.2 红外测温监测高压开关柜温度研究进展 文[17]中最早将红外辐射测温技术应用于中压开关柜触头温度监测中， 并首 次提出通过低温辐射涂料加强被测物表而红外辐射信号， 解决了由于传感器输出 电压微弱造成信号处理困难的技术难题， 为红外测温技术在开关设备中的应用奠 定基础;文[18]中在该基础上研制开发了用于高压电力设备温度在线监测的热电 堆红外温度传感器，重点研究了探测距离、外界热源、被测物体表而状况以及探 测器本体温度等因素对传感器工作可靠性和精度的影响，并给出了相应解决措 施。 随着红外温度传感器成品的不断发展， 此后研究工作主要集中于传感器现场 安装调试与监测系统的开发。 柜内部件对红外光路的遮挡一直是测量误差的主要 来源， 尤其是静触头外部的绝缘套管， 红外温度传感器只能通过瓷套间隙接收触 头辐射能，红外探头接收红外辐射示意图见图 1。对于该问题，除了考虑传感器 本身视场张角、 距离系数与现场安装距离的配合外， 还需将光路遮挡问题等效为 遮挡部件削弱了探头对目标红外辐射的接收，通过调节目标发射率进行修正。 此 外， 基于红外温度传感器的开关柜温度在线监测系统也日趋成熟， 红外温度传感 器监测仪表通过串口通讯已能够与变电站综合自动化系统相连， 实现开关柜触头
电网设备中的触头和接头是电网安全的一个重要隐患。资料统计结果显示， 故障点主要发生在如下位置: 1)开关柜动、静触头。开关柜作为一种广泛运用的电力设备，在输配电系统 中承担着开断和关合电力线路、线路故障保护、监测运行电量数据的重要作用。 开关柜因高压断路器动、静触头接触不良，加上长期的大电流、触头老化等因素 易致其接触电阻增大， 从而导致长时间发热、 触头温升过高甚至最终发生高压开 关柜烧毁事故。 2)电缆接头。 随着运行时间的延长、 压接头的松动、 绝缘老化以及局部放电、 高压泄漏等，将引起发热和温度升高，温升继续诱使上述状况进一步恶化，恶化 的结果必然促使进一步温升， 恶性循环的结果就会引发短路故障， 甚至引发火灾 事故。 电力系统中对电力设备的检修正在由故障检修、预防性检修向状态检修过 渡， 作为输配电系统中广泛运用的高压开关柜， 对其实施状态检修是非常必要的。 随着传感、信号处理、计算机、人工智能等先进技术的发展，对提前检测故障隐 患和预测事故起到了极大的帮助，使在线温度监测成为可能。 针对此问题许多学 者已研究得到了一些行之有效的方法。目前， 国内外己有大量关于封闭式高压开 关柜测温方面的技术研究， 从感温元件与被测介质的接触方式划分主要分为接触 式测温和非接触式测温两大类[3-5]。 接触式测温是使温度敏感元件和被测介质相接触， 当被测介质与感温元件达 到热平衡时，温度敏感元件和被测介质的温度想等。如水银温度计、压力式温度 计和双金属温度计； 热电阻、 热敏电阻、 电子式温度传感器和热电偶等测温方式， 以及示温蜡片、光纤测温等。 非接触式测温方法是应用物体的热辐射能量随温度的变化而变化的原理。 主 要有红外测温法。 现介绍以下几种高压开关柜测温方法， 有示温蜡片测温法、 电子式测温方法、 红外测温法、无线测温法、光纤光栅测温法和分布式光纤测温法。
