聚丙烯知识简介
聚丙烯简介

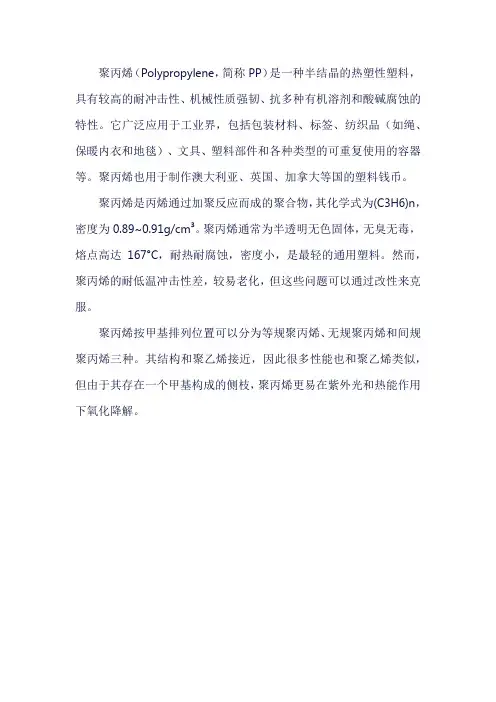

聚丙烯（Polypropylene，简称PP）是一种半结晶的热塑性塑料，具有较高的耐冲击性、机械性质强韧、抗多种有机溶剂和酸碱腐蚀的特性。
它广泛应用于工业界，包括包装材料、标签、纺织品（如绳、保暖内衣和地毯）、文具、塑料部件和各种类型的可重复使用的容器等。
聚丙烯也用于制作澳大利亚、英国、加拿大等国的塑料钱币。
聚丙烯是丙烯通过加聚反应而成的聚合物，其化学式为(C3H6)n，密度为0.89~0.91g/cm³。
聚丙烯通常为半透明无色固体，无臭无毒，熔点高达167°C，耐热耐腐蚀，密度小，是最轻的通用塑料。
然而，聚丙烯的耐低温冲击性差，较易老化，但这些问题可以通过改性来克服。
聚丙烯按甲基排列位置可以分为等规聚丙烯、无规聚丙烯和间规聚丙烯三种。
其结构和聚乙烯接近，因此很多性能也和聚乙烯类似，但由于其存在一个甲基构成的侧枝，聚丙烯更易在紫外光和热能作用下氧化降解。
聚丙烯基础知识
聚丙烯基础知识1.概述聚丙烯，英文名称:Polypropylene分子式:C3nH6n简称:PP,结构式为：由丙烯聚合而制得的一种热塑性树脂。
按甲基排列位置分为等规聚丙烯（isotaeticPolyProlene）、无规聚丙烯（atacticPolyPropylene）和间规聚丙烯（syndiotaticPolyPropylene）三种。
2.聚丙烯的特点聚丙烯无毒、无味，密度小，强度、刚度、硬度耐热性均优于低压聚乙烯,熔融温度约174℃，密度0.91g／cm3。
强度高，硬度大，耐磨，耐弯曲疲劳，耐热达120℃，耐湿和耐化学性均佳，容易加工成型，价格低廉，因此是产量大、应用广泛的通用高分子品种。
具有良好的电性能和高频绝缘性不受湿度影响,但低温时变脆、不耐磨、易老化.适于制作一般机械零件,耐腐蚀零件和绝缘零件。
常见的酸、碱有机溶剂对它几乎不起作用，可用于食具。
生产聚丙烯的原料丙烯来自石油炼厂的炼厂气和烃类裂解，不但来源丰富，而且价格很低，再加之利用齐格勒-纳塔催化剂的生产工艺较简单，生产成本也低，是发展很迅速的塑料。
3.聚丙烯生产现状中国聚丙烯的工业生产始于20世纪70年代，经过30多年的发展，已经基本上形成了溶剂法、液相本体-气相法、间歇式液相本体法、气相法等多种生产工艺并举，大中小型生产规模共存的生产格局。
现在中国的大型聚丙烯生产装置以引进技术为主，中型和小型聚丙烯生产装置以国产化技术为主。
4.聚丙烯市场前景中国聚丙烯在将来的几年里产量会有较大的增长，但生产仍然供不足需，中国已经成为全球最大的聚丙烯净进口国。
但由于国内产量很快增长，进口依存度总体上呈下降趋势。
中国聚丙烯未来几年内，表观消费量依然会保持较高增速，进口量将会增大，聚丙烯产业在中国的前景广阔。
5.聚丙烯的应用聚丙烯（PP）具有机械性能好、无毒、相对密度低、耐热、耐化学药品、容易加工成型、原料易得、价格低廉等优良特性,现已成为五大通用合成树脂中增长速度最快、新品开发最为活跃的品种，聚丙烯可用注射、挤出、吹塑、层压、熔纺等工艺成型，也适于双向拉伸。
聚丙烯(PP)基础知识介绍
聚丙烯（PP）基礎知識介紹1 聚丙烯樹脂分類與結構、性能1.1 聚丙烯樹脂簡介聚丙烯(polypropylene)是丙烯的聚合物,英文縮寫為PP。
熔融溫度約174℃，密度為0.91克／釐米3。
它具有強度高、硬度大、耐磨、耐彎曲疲勞、耐熱溫度達120℃、耐濕和耐化學性優良、容易加工成型、價格低廉而應用廣泛的通用高分子材料。
但具有低溫韌性差，不耐老化等缺點。
近年來可以通過共聚和共混等方法進行改進其性能。
聚丙烯可用注射、擠出、吹塑、層壓、熔紡等工藝成型，也可雙向拉伸。
被廣泛用於製造容器、管道、包裝材料、薄膜和纖維，也常用增強方法獲得性能優良的工程塑料。
大量應用於汽車、建築、化工、醫療器具、農業和家庭用品方面。
聚丙烯纖維的中國商品名為丙綸。
強度與耐綸相仿而價格低廉，用於織造地毯、濾布、纜繩、編織袋等。
1.2 聚丙烯樹脂分類按聚丙烯分子中甲基（―CH3）的空間位置不同分為等規、間規和無規三類。
等規聚丙烯又稱全同立構聚丙烯，英文縮寫為IPP。
從立體化學來看，IPP分子中每個含甲基（―CH3）的碳原子都有相同的構型，即如果把主鏈拉伸（實際呈線團狀），使主鏈的碳原子排列在主平面內，則所有的甲基（―CH3）都排列在主平面的同一側。
我國各石化企業生產的均聚聚丙烯都屬於等規聚丙烯。
間規聚丙烯，英文縮寫為SPP。
從立體化學來看，SPP分子中含有甲基（―CH3）的碳原子分為兩種不同質性且交替排列，如把主鏈拉伸，使主鏈的碳原子排列在主平面內，則所有的甲基（―CH3）交替排列在主平面的兩側。
SPP是高彈性的熱塑性塑膠，有良好的拉伸強度，它可以像乙丙橡膠那樣進行硫化成為彈性體，機械性能優於一般不飽和橡膠。
無規聚丙烯，英文縮寫為APP。
從立體化學來看，APP主鏈上所連甲基（―CH3）在主平面上下兩方呈無規則排列。
APP曾是碳酸鈣填充母料的載體樹脂的主要原料，其原因是它作為IPP生產過程中的副產物，價格較為低廉，當初作為技術輸出的外國公司認為它沒有應用價值，通常將其焚燒處理，是我國的科技人員將其用於製作碳酸鈣填充母料。
聚丙烯基础知识

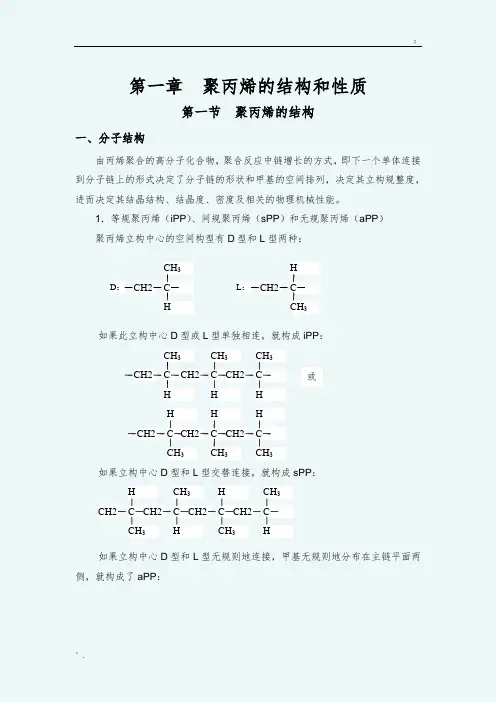

第一章 聚丙烯的结构和性质第一节 聚丙烯的结构一、分子结构由丙烯聚合的高分子化合物，聚合反应中链增长的方式，即下一个单体连接到分子链上的形式决定了分子链的形状和甲基的空间排列，决定其立构规整度，进而决定其结晶结构、结晶度、密度及相关的物理机械性能。
1．等规聚丙烯（iPP ）、间规聚丙烯（sPP ）和无规聚丙烯（aPP ）聚丙烯立构中心的空间构型有D 型和L 型两种：如果此立构中心D 型或L 型单独相连，就构成iPP ：如果立构中心D 型和L 型交替连接，就构成sPP ：如果立构中心D 型和L 型无规则地连接，甲基无规则地分布在主链平面两侧，就构成了aPP ：D ： CH 3C CH2 H L ： H CCH2 CH 3 CH 3 C CH2 HH C CH2 CH 3 CH 3 C CH2 H CH 3CCH2 H 或 H C CH2 CH 3 HCCH2 CH 3 H C CH2 CH 3 CH 3 C CH2 H CH 3CCH2 H H C CH2 CH 3等规聚丙烯是高结晶的高立体定向性的热塑性树脂，结晶度60%~70%，等规度>90%，吸水率0.01%~0.03%，有高强度、高刚度、高耐磨性、高介电性，其缺点是不耐低温冲击，不耐气候，静电高。
间规聚丙烯结晶点较低（与等规聚丙烯相比），为20%~30%，密度低（0.7~0.8g/cm 3），熔点低（125~148℃），分子量分布较窄（M w /M v =1.7~2.6），弯曲模量低，冲击强度高，最为优异的是透明性、热密封性和耐辐射性，但加工性较差（以茂金属催化剂聚合可得间规度大于80%的间规聚丙烯）。
无规聚丙烯分子量小，一般为3000至几万，结构不规整，缺乏内聚力，在室温下是非结晶、微带粒性的蜡状固体。
2．无规共聚物、抗冲共聚物和多元共聚物丙烯-乙烯无规共聚物：使丙烯和乙烯的混合物聚合，所得聚合物的主链上无规则地分布着丙烯和乙烯链段，乙烯含量一般为1%~4%（质量分数），乙烯抑制丙烯结晶，使无规共聚物结晶度下降，熔点、玻璃化温度、脆化点降低，结晶速度变慢，材料变软，透明度提高，韧性、耐寒性、冲击强度均较均聚物提高，主要用于高抗冲击性和韧性制品。
聚丙烯介绍及学习详解

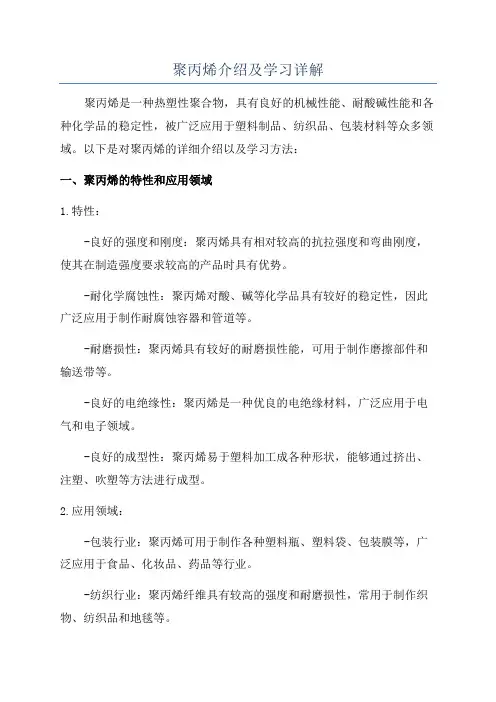

聚丙烯介绍及学习详解聚丙烯是一种热塑性聚合物，具有良好的机械性能、耐酸碱性能和各种化学品的稳定性，被广泛应用于塑料制品、纺织品、包装材料等众多领域。
以下是对聚丙烯的详细介绍以及学习方法：一、聚丙烯的特性和应用领域1.特性：-良好的强度和刚度：聚丙烯具有相对较高的抗拉强度和弯曲刚度，使其在制造强度要求较高的产品时具有优势。
-耐化学腐蚀性：聚丙烯对酸、碱等化学品具有较好的稳定性，因此广泛应用于制作耐腐蚀容器和管道等。
-耐磨损性：聚丙烯具有较好的耐磨损性能，可用于制作磨擦部件和输送带等。
-良好的电绝缘性：聚丙烯是一种优良的电绝缘材料，广泛应用于电气和电子领域。
-良好的成型性：聚丙烯易于塑料加工成各种形状，能够通过挤出、注塑、吹塑等方法进行成型。
2.应用领域：-包装行业：聚丙烯可用于制作各种塑料瓶、塑料袋、包装膜等，广泛应用于食品、化妆品、药品等行业。
-纺织行业：聚丙烯纤维具有较高的强度和耐磨损性，常用于制作织物、纺织品和地毯等。
-建筑材料：聚丙烯可用于制作建筑隔热材料、防水材料等，具有很好的保温、防水性能。
-电气电子行业：聚丙烯电绝缘材料广泛应用于电缆、插头、插座等电气和电子设备中。
-汽车零部件：聚丙烯制品如保险杠、车身覆盖件等广泛应用于汽车制造业。
二、学习聚丙烯的方法1.学习基本知识：了解聚丙烯的结构、性质、制备方法等基本知识，可以通过查阅相关教材、论文或网络资源来学习。
2.实验学习：通过实验来了解聚丙烯的性质和特点。
可以从简单的实验开始，如热塑性聚合物的熔融性质、成型方法等实验，逐渐深入学习聚丙烯的加工和性能。
3.学习应用案例：了解聚丙烯在实际应用中的案例和使用情况，通过对相关行业的研究和了解，学习聚丙烯的应用领域和市场需求，有助于加深对聚丙烯的理解。
4.参与项目实践：可参与相关项目的实践活动，如参与聚丙烯制品的研发、生产过程等，通过实践来学习和掌握聚丙烯的制备和加工技术。
总之，学习聚丙烯需要掌握基本知识，通过实验、案例和项目实践等方式深入学习，才能全面了解其结构、性质和应用。
聚丙烯基础知识介绍
聚丙烯基础知识介绍聚丙烯（Polypropylene，PP）是一种广泛应用的热塑性合成树脂，具有轻质、耐热、耐腐蚀、低吸湿性、电绝缘性等特点。
下面将对PP的基础知识进行介绍。
1.聚丙烯的化学结构与性质聚丙烯是由丙烯单体通过聚合反应得到的聚合物，它的化学式为(C3H6)n。
由于丙烯分子中碳链上只有一个甲基基团，使得聚丙烯具有较高的晶熔点和熔融温度。
聚丙烯的密度较低，通常在0.90-0.91g/cm³，比较轻盈，具有良好的机械强度。
2.聚丙烯的制备方法与工艺聚丙烯可以通过催化剂引发的聚合反应来制备。
常用的催化剂有Ziegler-Natta催化剂和Metallocene催化剂。
制备聚丙烯的过程中可以控制聚合反应的温度、压力、催化剂的类型和添加剂的使用等因素，来调控聚丙烯的结构和性能。
3.聚丙烯的特点与应用领域聚丙烯具有许多独特的特点，使得它在各个领域有广泛的应用。
首先，聚丙烯具有良好的耐热性，能够在高温下稳定性能良好。
其次，聚丙烯的电绝缘性能优异，常用于电子电器领域。
此外，聚丙烯的低吸湿性使得它在湿润环境中的性能不受影响。
聚丙烯的化学稳定性也很好，对大多数化学药品具有较好的耐腐蚀性。
因此，聚丙烯被广泛应用于自动化设备、管道系统、包装领域等。
4.聚丙烯的改性与加工为了满足不同领域的需求，人们对聚丙烯进行改性和加工。
通过加入填料、添加剂、增强剂等来改善聚丙烯的性能。
常见的改性方法包括增加其韧性、降低其熔点、提高其抗冲击性等。
聚丙烯可以通过注塑成型、挤出成型、吹塑、拉伸成型等多种加工方法得到所需的产品形状。
5.聚丙烯的环境影响与回收利用聚丙烯是一种可回收利用的塑料，经过适当的处理，可以再次利用。
回收利用聚丙烯可以降低对原油等石化资源的消耗，减少环境污染。
聚丙烯的主要环境污染问题在于其易于带电、难降解等特点。
所以，适当的处理与利用技术对于实现聚丙烯塑料资源的循环利用具有重要意义。
总之，聚丙烯是一种常用的热塑性合成树脂，具有轻质、耐热、耐腐蚀、低吸湿性、电绝缘性等特点，被广泛应用于各个领域。
常用塑料特性及其基本知识
常用塑料特性及其基本知识随着工业化和生活水平的提高，塑料已成为广泛使用的材料之一。
塑料具有许多优越性能，如轻质、耐酸碱、电绝缘性好、加工成型方便等。
本文将介绍几种常用的塑料类型及其基本特性。
1. 聚乙烯(PE)聚乙烯是一种合成树脂，通常分为低密度聚乙烯(LDPE)和高密度聚乙烯(HDPE)两种。
LDPE的柔软性好，耐冲击性强，易加工，广泛应用于各种塑料袋、膜、管和瓶等制品。
而HDPE的硬度较高，强度也更大，广泛应用于制造各种用途的塑料管道、板材、零件等。
2. 聚氯乙烯(PVC)聚氯乙烯是一种无色、透明或半透明的塑料，广泛应用于建筑、管道、电线和电缆等领域。
PVC通常通过塑化剂来改变其硬度和柔软性。
软质PVC具有良好的柔韧性和电绝缘性，适合用于制造电缆和畜牧用品等制品。
硬质PVC具有良好的抗酸碱性和耐磨性，适合用于制造电磁屏蔽器、地板和管道等制品。
3. 聚苯乙烯(PS)聚苯乙烯是一种硬质、透明或半透明的塑料，适合制造各种注塑制品，如餐具、塑料杯、玩具和家具等。
而在气泡模压过程中，PS可制成泡沫塑料，如保温杯、泡沫板等。
PS的特性是良好的硬度、刚性和强度，但其脆性也较大。
4. 聚丙烯(PP)聚丙烯是一种硬质、半透明的塑料，适合制造各种容器、盒子和瓶子等制品。
PP的特性是良好的耐酸碱性、高温性和柔软性，但其抗冲击性不如PE。
5. 聚酰亚胺(PI)聚酰亚胺是一种高温、耐腐蚀的工程塑料，广泛应用于航空、汽车、电子和医疗设备等领域。
PI的特性是高温耐性、较好的机械性能和耐化学腐蚀性能。
以上是几种常用的塑料类型及其基本特性。
除此之外，还有许多其他的塑料，如聚碳酸酯(PC)、聚酰胺(Nylon)、聚乳酸(PLA)等。
通过了解不同塑料的特性，我们可以根据其应用场景选择适合的塑料，生产出更符合市场需求的塑料制品。
聚丙烯知识
聚丙烯最突出的性质是多面性，它能适合于许多加工方法和用途。
它的价值和多面性主要来自于优良的耐化学品性能、在大宗热塑性塑料中最低的密度和最高的熔点、适中的成本。
化学和性能聚丙烯（简称PP）与聚乙烯（PE）不同之处在于，前者每隔一个碳原子上就有一个甲基，这起到使链硬化的作用。
除非这些甲基处于链的同一侧位置上，聚合物不会结晶。
在Natta和Ziegler（互相独立地）开发出立体定向催化剂之前，只能生产出软且粘连的无规立构聚丙烯。
商业塑料的硬度和耐溶齐小胜源自结晶性。
PP的链比PE的硬，因而PP有较高的熔化温度和抗张强度，但结晶度较低。
PP均聚物的熔点约为330°F，取决于加热速度和热历史。
在PP链上间隔地插入乙烯（无规共聚），链会变得更缺乏规则和更柔软，从而降低聚合物的结晶度、模量、熔点和熔点锐度。
典型的无规共聚物是比较透明的，熔点在293—305°F 范围内。
当乙烯含量升高时，聚合物的结晶度越来越低，最后变成乙烯一丙烯橡胶（EPR）。
另一类重要的共聚物是抗冲击非均相共聚物。
这些产品是由橡胶（有时为PE）在均聚物基体中聚合而制得的。
所用橡胶通常为EPR，它生成一个与均聚物基体分离的相态，形成有光雾。
半透明的外观。
这些材料并非真正的嵌段共聚物，因为其中的橡胶相可被溶剂所革取。
用EPR与PP共混可得类似的产品，抗冲击共聚物具有和均聚体物相似的熔点。
分子量和分子量分布在PP加工过程中很重要。
在446T和4．75磅负荷下的熔体流动是熔体粘度的一个指数，该指数与重均分子量相关。
商品聚丙烯的熔体流动有低至0．25克／10分钟到高达800克／10分钟。
分子量分布用重均分子量与数均分子量的比值来表示，高结晶度PP的这个比值可以高达11；而用作熔吹织物的PP则可低至2．l。
这个比值在纤维纺丝过程中极为重要，而且影响到挤压、挤出物胀大、模塑内应力和定向过程。
象大多数聚合物一样，聚丙烯会氧化，特别是在熔化加工过程中。
聚丙烯基础知识
第一章 聚丙烯的结构和性质第一节 聚丙烯的结构一、分子结构由丙烯聚合的高分子化合物，聚合反应中链增长的方式，即下一个单体连接到分子链上的形式决定了分子链的形状和甲基的空间排列，决定其立构规整度，进而决定其结晶结构、结晶度、密度及相关的物理机械性能。
1．等规聚丙烯（iPP ）、间规聚丙烯（sPP ）和无规聚丙烯（aPP ）聚丙烯立构中心的空间构型有D 型和L 型两种：如果此立构中心D 型或L 型单独相连，就构成iPP ：如果立构中心D 型和L 型交替连接，就构成sPP ：如果立构中心D 型和L 型无规则地连接，甲基无规则地分布在主链平面两侧，就构成了aPP ：或等规聚丙烯是高结晶的高立体定向性的热塑性树脂，结晶度60%~70%，等规度>90%，吸水率0.01%~0.03%，有高强度、高刚度、高耐磨性、高介电性，其缺点是不耐低温冲击，不耐气候，静电高。
间规聚丙烯结晶点较低（与等规聚丙烯相比），为20%~30%，密度低（0.7~0.8g/cm3），熔点低（125~148℃），分子量分布较窄（M w/M v=1.7~2.6），弯曲模量低，冲击强度高，最为优异的是透明性、热密封性和耐辐射性，但加工性较差（以茂金属催化剂聚合可得间规度大于80%的间规聚丙烯）。
无规聚丙烯分子量小，一般为3000至几万，结构不规整，缺乏内聚力，在室温下是非结晶、微带粒性的蜡状固体。
2．无规共聚物、抗冲共聚物和多元共聚物丙烯-乙烯无规共聚物：使丙烯和乙烯的混合物聚合，所得聚合物的主链上无规则地分布着丙烯和乙烯链段，乙烯含量一般为1%~4%（质量分数），乙烯抑制丙烯结晶，使无规共聚物结晶度下降，熔点、玻璃化温度、脆化点降低，结晶速度变慢，材料变软，透明度提高，韧性、耐寒性、冲击强度均较均聚物提高，主要用于高抗冲击性和韧性制品。
丙烯-乙烯嵌段共聚物：在单一的丙烯聚合后除去未反应的丙烯，再与乙烯聚合所得产物，通常嵌段共聚体中乙烯含量为5%~20%（质量分数）。
塑胶原料基本知识
塑胶原料基本知识1.PP塑料.化学名称：聚丙烯英文名称:Poly propylene（简称PP）比重:0.9-0.91克/立方厘米成型收缩率:1.0-2.5% 成型温度：160-220℃特点：密度小,强度刚度,硬度耐热性均优于低压聚乙烯,可在100度左右使用.具有良好的电性能和高频绝缘性不受湿度影响,但低温时变脆、不耐磨、易老化. 适于制作一般机械零件,耐腐蚀零件和绝缘零件成型特性：1.结晶料,吸湿性小,易发生融体破裂,长期与热金属接触易分解.2.流动性好,但收缩范围及收缩值大,易发生缩孔.凹痕,变形.3.冷却速度快,浇注系统及冷却系统应缓慢散热,并注意控制成型温度.料温低温高压时容易取向,模具温度低于50度时,塑件不光滑,易产生熔接不良,流痕,90度以上易发生翘曲变形4.塑料壁厚须均匀,避免缺胶,尖角,以防应力集中.2.PE料.化学名称：聚乙烯英文名称:Poly ethylene（简称PE）比重:0.94-0.96克/立方厘米成型收缩率:1.5-3.6% 成型温度：140-220℃特点：耐腐蚀性,电绝缘性(尤其高频绝缘性)优良,可以氯化,化学交联、辐照交联改性,可用玻璃纤维增强.低压聚乙烯的熔点,刚性,硬度和强度较高,吸水性小,有良好的电性能和耐辐射性;高压聚乙烯的柔软性,伸长率,冲击强度和渗透性较好;超高分子量聚乙烯冲击强度高,耐疲劳,耐磨. 低压聚乙烯适于制作耐腐蚀零件和绝缘零件;高压聚乙烯适于制作薄膜等;超高分子量聚乙烯适于制作减震,耐磨及传动零件.成型特性：1.结晶料,吸湿小,不须充分干燥,流动性极好流动性对压力敏感,成型时宜用高压注射,料温均匀,填充速度快,保压充分.不宜用直接浇口,以防收缩不均,内应力增大.注意选择浇口位置,防止产生缩孔和变形.2.收缩范围和收缩值大,方向性明显,易变形翘曲.冷却速度宜慢,模具设冷料穴,并有冷却系统.3.加热时间不宜过长,否则会发生分解.4.软质塑件有较浅的侧凹槽时,可强行脱模.5.可能发生融体破裂,不宜与有机溶剂接触,以防开裂.3.PVC料.化学名称：聚氯乙烯英文名称:Poly(Vinyl Chloride)比重:1.38克/立方厘米成型收缩率:0.6-1.5% 成型温度：160-190℃特点：力学性能,电性能优良,耐酸碱力极强,化学稳定性好,但软化点低. 适于制作薄板,电线电缆绝缘层,密封件等.成型特性：1.无定形料,吸湿小,流动性差.为了提高流动性,防止发生气泡,塑料可预先干燥.模具浇注系统宜粗短,浇口截面宜大,不得有死角.模具须冷却,表面镀铬.2.由于其腐蚀性和流动性特点，最好采用专用设备和模具。
聚丙烯基础必学知识点
聚丙烯基础必学知识点
以下是聚丙烯的基础必学知识点：
1. 聚丙烯（Polypropylene，简称PP）是一种热塑性塑料，由丙烯单
体聚合而成。
它具有较低的密度，高强度、刚度和硬度，耐腐蚀性好，耐磨性强。
2. 聚丙烯的结晶性很高，其晶体结构可以分为α晶型和β晶型。
聚
丙烯制品通常是由α晶型占主导地位的聚丙烯制成的。
3. 聚丙烯具有优良的耐热性能，熔点约为160-165°C。
由于其熔点较低，所以在加工时需要控制加热温度。
4. 聚丙烯的机械性能优良，强度高、韧性好，在室温下具有良好的耐
冲击性。
5. 聚丙烯具有较好的耐腐蚀性能，对大多数酸、碱和盐类具有稳定性。
6. 聚丙烯具有良好的电气绝缘性能，可用于制造电缆绝缘层、电池壳
体等电子部件。
7. 聚丙烯可以通过注塑、吹塑、挤塑等方法加工成各种形状的制品，
广泛应用于塑料制品、纺织品、电子、化工等领域。
8. 聚丙烯可通过改变配方、控制加工条件等手段，得到不同的物理性
能和外观效果，例如添加增塑剂可增加柔软性，添加颜料可改变颜色。
总之，聚丙烯是一种重要的塑料材料，具有许多优良的性能和广泛的
应用领域。
理解聚丙烯的基础知识对于材料工程师、生产制造人员和相关行业的从业者都具有重要意义。
聚丙烯基础知识
第一章 聚丙烯的结构和性质第一节 聚丙烯的结构一、分子结构由丙烯聚合的高分子化合物，聚合反应中链增长的方式，即下一个单体连接到分子链上的形式决定了分子链的形状和甲基的空间排列，决定其立构规整度，进而决定其结晶结构、结晶度、密度及相关的物理机械性能。
1．等规聚丙烯（iPP ）、间规聚丙烯（sPP ）和无规聚丙烯（aPP ）聚丙烯立构中心的空间构型有D 型和L 型两种：如果此立构中心D 型或L 型单独相连，就构成iPP ：如果立构中心D 型和L 型交替连接，就构成sPP ：如果立构中心D 型和L 型无规则地连接，甲基无规则地分布在主链平面两或侧，就构成了aPP：等规聚丙烯是高结晶的高立体定向性的热塑性树脂，结晶度60%~70%，等规度>90%，吸水率0.01%~0.03%，有高强度、高刚度、高耐磨性、高介电性，其缺点是不耐低温冲击，不耐气候，静电高。
间规聚丙烯结晶点较低（与等规聚丙烯相比），为20%~30%，密度低（0.7~0.8g/cm3），熔点低（125~148℃），分子量分布较窄（M w/M v=1.7~2.6），弯曲模量低，冲击强度高，最为优异的是透明性、热密封性和耐辐射性，但加工性较差（以茂金属催化剂聚合可得间规度大于80%的间规聚丙烯）。
无规聚丙烯分子量小，一般为3000至几万，结构不规整，缺乏内聚力，在室温下是非结晶、微带粒性的蜡状固体。
2．无规共聚物、抗冲共聚物和多元共聚物丙烯-乙烯无规共聚物：使丙烯和乙烯的混合物聚合，所得聚合物的主链上无规则地分布着丙烯和乙烯链段，乙烯含量一般为1%~4%（质量分数），乙烯抑制丙烯结晶，使无规共聚物结晶度下降，熔点、玻璃化温度、脆化点降低，结晶速度变慢，材料变软，透明度提高，韧性、耐寒性、冲击强度均较均聚物提高，主要用于高抗冲击性和韧性制品。
丙烯-乙烯嵌段共聚物：在单一的丙烯聚合后除去未反应的丙烯，再与乙烯聚合所得产物，通常嵌段共聚体中乙烯含量为5%~20%（质量分数）。
聚丙烯收缩率小的牌号
聚丙烯收缩率小的牌号聚丙烯是一种常用的热塑性聚合物，具有良好的机械性能、化学稳定性和电气绝缘性能，广泛应用于包装、医疗器械、家居用品等领域。
在使用聚丙烯制品时，我们常常需要考虑其收缩率，因为收缩率高的聚丙烯制品可能会导致尺寸变化较大，影响产品的质量。
本文将介绍一些收缩率较小的聚丙烯牌号。
1. 聚丙烯基础知识聚丙烯（Polypropylene，简写为PP）是一种由丙烯单体聚合得到的聚合物。
它是一种无色、无味、无毒的固体，具有较高的熔点和较低的密度，是一种相对较硬的塑料。
聚丙烯具有较好的耐化学性和耐高温性能，在酸、碱等常见溶剂中稳定性良好。
2. 影响聚丙烯收缩率的因素聚丙烯的收缩率受多种因素影响，以下是几个重要因素：- 熔体温度：熔体温度越高，聚丙烯的收缩率越大。
- 压力：高压有助于减小聚丙烯的收缩率。
- 结晶速率：聚丙烯的结晶速率影响了其收缩率，结晶速率越快，收缩率越小。
- 添加剂：添加剂的种类和比例也会影响聚丙烯的收缩率。
3. 收缩率小的聚丙烯牌号以下是几个收缩率较小的聚丙烯牌号，供参考：- PP-HM（高分子量聚丙烯）：高分子量聚丙烯具有较低的熔点和较小的收缩率，适用于对尺寸稳定性要求较高的应用，如精密零件制造。
- PP-HMW（超高分子量聚丙烯）：超高分子量聚丙烯具有更好的抗收缩性能，广泛应用于注塑成型等领域。
- 高纯度聚丙烯：去除杂质可以改善聚丙烯的收缩特性，适用于对纯度要求较高的应用。
4. 应用领域及注意事项选择收缩率小的聚丙烯牌号可以确保产品尺寸的稳定性和一致性。
这些牌号适用于需要密封性、精度和尺寸准确性的领域，比如精密仪器、汽车零部件、食品包装等。
在使用聚丙烯制品时，还需要注意以下事项：- 加工温度：应根据具体的聚丙烯牌号选择适当的加工温度，以避免过高或过低的温度对尺寸稳定性产生影响。
- 设计尺寸：在产品设计时，考虑到聚丙烯的收缩率，合理设计尺寸，以保证最终产品符合要求。
- 材料质量：选择质量可靠的聚丙烯供应商，确保原材料的稳定性和纯度，以减小收缩率的波动性。
聚丙烯(PP)基础知识介绍
聚丙烯（PP）基础知识介绍1 聚丙烯树脂分类与结构、性能1.1 聚丙烯树脂简介聚丙烯(polypropylene)是丙烯的聚合物,英文缩写为PP。
熔融温度约174℃，密度为0.91克／厘米3。
它具有强度高、硬度大、耐磨、耐弯曲疲劳、耐热温度达120℃、耐湿和耐化学性优良、容易加工成型、价格低廉而应用广泛的通用高分子材料。
但具有低温韧性差，不耐老化等缺点。
近年来可以通过共聚和共混等方法进行改进其性能。
聚丙烯可用注射、挤出、吹塑、层压、熔纺等工艺成型，也可双向拉伸。
被广泛用于制造容器、管道、包装材料、薄膜和纤维，也常用增强方法获得性能优良的工程塑料。
大量应用于汽车、建筑、化工、医疗器具、农业和家庭用品方面。
聚丙烯纤维的中国商品名为丙纶。
强度与耐纶相仿而价格低廉，用于织造地毯、滤布、缆绳、编织袋等。
1.2 聚丙烯树脂分类按聚丙烯分子中甲基（―CH3）的空间位置不同分为等规、间规和无规三类。
等规聚丙烯又称全同立构聚丙烯，英文缩写为IPP。
从立体化学来看，IPP分子中每个含甲基（―CH3）的碳原子都有相同的构型，即如果把主链拉伸（实际呈线团状），使主链的碳原子排列在主平面内，则所有的甲基（―CH3）都排列在主平面的同一侧。
我国各石化企业生产的均聚聚丙烯都属于等规聚丙烯。
间规聚丙烯，英文缩写为SPP。
从立体化学来看，SPP分子中含有甲基（―CH3）的碳原子分为两种不同构型且交替排列，如把主链拉伸，使主链的碳原子排列在主平面内，则所有的甲基（―CH3）交替排列在主平面的两侧。
SPP是高弹性的热塑性塑料，有良好的拉伸强度，它可以像乙丙橡胶那样进行硫化成为弹性体，机械性能优于一般不饱和橡胶。
无规聚丙烯，英文缩写为APP。
从立体化学来看，APP主链上所连甲基（―CH3）在主平面上下两方呈无规则排列。
APP曾是碳酸钙填充母料的载体树脂的主要原料，其原因是它作为IPP生产过程中的副产物，价格较为低廉，当初作为技术输出的外国公司认为它没有应用价值，通常将其焚烧处理，是我国的科技人员将其用于制作碳酸钙填充母料。
PP知识讲解
PP聚丙烯三角符号5中文名聚丙烯英文名Polypropylene是由丙烯聚合而制得的一种热塑性树脂。
按甲基排列位置分为等规聚丙烯（isotactic polypropylene）、无规聚丙烯（atactic polypropylene）和间规聚丙烯（syndiotactic polypropylene）三种。
分为工业用PP、食品级PP、医疗级PP。
甲基排列在分子主链的同一侧称等规聚丙烯，若甲基无秩序的排列在分子主链的两侧称无规聚丙烯，当甲基交替排列在分子主链的两侧称间规聚丙烯。
一般工业生产的聚丙烯树脂中，等规结构含量约为95%，其余为无规或间规聚丙烯。
工业产品以等规物为主要成分。
聚丙烯也包括丙烯与少量乙烯的共聚物在内。
通常为半透明无色固体，无臭无毒。
由于结构规整而高度结晶化，故熔点可高达167℃。
耐热、耐腐蚀，制品可用蒸汽消毒是其突出优点。
常见豆浆瓶、果汁饮料瓶、微波炉餐盒等，密度小，是最轻的通用塑料。
缺点是耐低温冲击性差，较易老化，不能抗酸化、能被浓硫酸、浓硝酸侵蚀外等的性能及差。
共聚物型的PP材料有较低的热变形温度（100℃）、低透明度、低光泽度、低刚性，但是有更强的抗冲击强度，PP的冲击强度随着乙烯含量的增加而增大。
PP的维卡软化温度为150℃。
由于结晶度较高，这种材料的表面刚度和抗划痕特性很好。
PP不存在环境应力开裂问题。
PP的熔体质量流动速率（MFR）通常在1~100。
低MFR的PP材料抗冲击特性较好但延展强度较低。
对于相同MFR的材料，共聚型的抗冲强度比均聚型的要高。
由于结晶，PP的收缩率相当高，一般为1.6~2.0%。
化学式(C3H6)n熔点164~170℃性质描述物理性能聚丙烯为无毒、无臭、无味的乳白色高结晶的聚合物，密度只有0. 90--"0. 91g/cm3，是目前所有塑料中最轻的品种之一。
它对水特别稳定，在水中的吸水率仅为0. 01%，分子量约8万一15万。
成型性好，但因收缩率大(为1%~2.5%）.厚壁制品易凹陷，对一些尺寸精度较高零件，很难于达到要求，制品表面光泽好，在一般家庭日用百货制品广泛应用。
聚丙烯知识大全
其实它是根据不同的聚合方法而分类的！考虑分子量的分布宽窄和大小分类，拉丝级要求最高，其次是薄膜级，中空级和注塑级！聚丙烯是所有塑料范围中个别用量最大宗的一类别，也是应用范围最广的一类，可以基材不同做分类，在分类内仍可以不同的熔融流率定规格，甚至可依个别商品需要添加额外添加剂再区定出用途规范，例如：单聚合物中，MFR：12 左右可用于一般射出成品，也可生产复丝纤维，更可特意制造宽广分子量分布去改善纤维织布的后段加工性；同时也可添加滑剂及抗相黏剂以增加开口性方便塑料袋成品的要求。
因此便延伸出众多规格，但大体物性差不多，在非特意主用途之外是彼此有替代性。
这里尝试以基材之不同做分类供参考，并逐一解说。
1.一般级(HOMOPOLYMER) 单聚合物，大陆称为均聚，系纯丙烯聚合而成的原料。
2.耐冲击级(IMPACT COPOLYMER) 系单聚合物添加乙烯丙烯橡胶，冲击强度高低主要看橡胶含量高低，耐寒程度好坏主要看乙烯含量高低。
各原料厂商制程不同，最高乙烯含量也不同。
3.透明级(RANDOM COPOLYMER) 随机共聚合物，系丙烯添加乙烯共聚合，乙烯不规则散布在聚合物中，主要减少聚合物的结晶度进而改善透明性。
4.高结晶级(HIGH ISOTACTICITY or HIGH CRYSTALLINITY) 减少PP聚合物中错位结构的含量，相对就提高规则性结构含量，也就提高结晶度。
主要改善原料的刚性、热变性温度、表面硬度、抗刮性及光泽性。
当然再添加增核剂也会有助于上述物性的增进5.热封级(TERPOLYMER) 是随机共聚合物的延伸，一般丙烯含乙烯(非EPR)含量最高在3.5％，但也有制程可添加至5％，乙烯含量越高产品越柔软，热变型温度、软化点、热封温度越低，有时为了要增加乙烯含量要藉助丁二烯或其它第三成份成为三共聚合物以达上述物性要求。
6.合金级(ALLOY) 不同的塑料原料高比例的混合皆可谓合金级，例如PP添加LDPE可改善柔软性及冲击强度，在加工上也可减少颈缩及增加平整性，在成型也可减低坠料现象。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
14
15
纤维 10.0%
CPP 3.5%
国内聚丙烯消费结构
编织制品 38.1%
BOPP 15.8%
其它 2.9%
管板 5.4%
16
注塑 24.4%
聚丙烯工艺技术介绍
聚丙烯是由丙烯经催化剂聚合而制得，20世纪50年代有商用价值的聚丙烯 不能规模生产，直至20世纪50年代后，意大利纳塔教授用三氯化钛和一氯二 乙基铝组成络合催化剂后，有商业化价值的聚丙烯才实现大规模生产。因为 他成功地合成了高结晶性立构等规聚丙烯，从20世纪50年代至今，聚丙烯催 化剂逐步改进提高。
点。各种型号的聚丙烯密度都在0.9g/cm3左右。熔点温度为164-170℃。 聚丙烯容易燃烧，燃着后离开火源仍会继续燃烧，由于熔体的滴落飞溅，
更易使火势蔓延，扑救困难。 聚丙烯以其价格低廉、相对硬度高、密度小、高透明性和耐化学性能优
良的优点，并且具有良好的注塑性能，可以与其他材料共混改性，耐环境性性 能好，寿命长的特点，逐渐取代部分金属、其他塑料材料、木材等用于包装、 运输、纺织、建材、家电和日用消费等领域。
塑胶带，纺布包，土工织物、胶布、绳子
高抗冲产品应用 –汽车及其内件 7
聚丙烯分类
组成上分 结构上分
均聚聚丙烯
无规共聚物
共聚聚丙烯
抗冲共聚物
等规聚丙烯（iPP）
间规聚丙烯（sPP） 无规聚丙烯（aPP）
聚丙烯分子结构
⑴均聚物
由丙烯单独聚合而成的高分子化合物称为均聚物。由于聚合反应 中链增长的方式，即下一个单体连接到分子链上的形式决定了分子链 的形状，甲基的空间排列，决定其立构规整度，进而决定其结晶结构、 结晶度、密度及相关的物理机械性能，因此均聚物又分为等规聚丙烯、 间规聚丙烯，无规聚丙烯。。
外部改性剂（也 称给电子体或硅 烷）
DIBDMS（二异丁基二甲氧基硅烷） DIPDMS（二异丙基二甲氧基硅烷） IBMDMS（异丁基甲基二甲氧基硅烷） TEOS（四乙氧基硅烷） NPTEOS
注意：
1、固含量为30％矿物油混合的料浆运送（淤浆态）。 2、催化剂中的Ti4+是没有活性的，助剂的作用是将Ti4+转变为Ti3+。（没有助剂聚
9
等规聚丙烯
10
间规聚丙烯
11
无规聚丙烯
12
无规共聚物
在反应器中控制丙烯和乙烯的组份含量而得到的聚合物，乙烯含 量一般为1%-4%，最大为6%。
13
抗冲共聚物
丙烯、乙烯嵌段共聚物，在单一的丙烯聚合后除去未反应的丙烯，再 与乙烯聚合所得产物，通常嵌段共聚体中乙烯含量5%-20%（质量）。丙 烯—乙烯嵌段共聚物实际是聚乙烯，聚丙烯和末端嵌段共聚物的混合物， 这种混合物即保持了一定程度的刚性，又提高了抗冲击强度，但透明性和 光泽性有所降低，可用于制造要求高抗冲性能的制品，机械零件、运输箱、 管材、板材等，也可用于生产薄壁制品。
注：HP——均聚共聚物 RCP——无规共聚物 ICP——抗冲共聚物
工艺特点
INEOS 聚丙烯技术
采用独特的接近活塞流的卧式搅拌床反应器,带内部挡板, 并带有特殊设计的水平搅拌器,搅拌器叶片与搅拌轴成 45°角,能够对整个床层进行缓慢而规则的搅拌。
INEOS 聚丙烯技术
高性能 CDi 催化剂系统
催化剂
工艺
独特的近活塞流式反应器
产品
在很宽的范围内生产高质量的均聚物（HP）、无规共聚物（RCP） 及抗冲共聚物（ICP）聚丙烯。
CDi催化剂：TiCl4 载在 MgCl2上，内部改性剂（DNBP） 助催化剂 (也被称为烷基化合物或活化剂) ：三乙基铝 (TEAl/T2)
注塑产品应用
挤出产品应用
硬包装、厚壁零部件，家电，家用器具容器， 蓄电池壳，波纹双壁片材，工业部件，水桶， 板条箱、日用品硬包装、玩具
4
管及管件，片材及型材、热成型，收 缩膜
吹塑产品应用
流延膜产品应用
瓶, 容器
汽车零件
文具，花束，糕点，糖果及衬衫等的软包装
5
BOPP 薄膜产品应用
纤维产品
透明，金属镀膜食品包装、软包装 6
Amoco与BP公 司合并，组成 BP-Amoco公司
2000年
BP公司收购 了Amoco公司 的股份，更名 为BP公司
2000年 以后
BP公司在原Amoco气 相法聚丙烯技术和原 BP聚丙烯技术的基础 上，将气相法聚丙烯 技术统一注册为 Innovene技术，发展 成现在较为完整、系 统、先进的聚烯烃成 套技术。
17
聚丙烯工艺技术发展
随着催化剂改进和提高，工艺生产技术也逐渐得到完善和发展。聚丙 烯生产工艺主要经历了浆液法、液相本体法、液相本体-气相法、气相法的发展 过程。目前世界上主要的聚丙烯生产工艺和专利主要集中在以下几个专利商： 原Basell(最早的Himent,现在的Lyondellbasell)的Spheripol和Spherizone工 艺；DOW公司的Unipol工艺；Ineos公司（原BP）的innovene工艺；ABB公司的 NTH公司转让的Novolen工艺。
合反应不会发生） 3、助催化剂是一种催化剂毒物的清扫剂。（可以出去系统中痕量的水、氧、二氧
化碳、甲醇） 4、改性剂能限制生成无规物的数量。如果不加硅烷，反应器很快（1h）就会产生
大量粘性粉料，从而导致反应器停车清理。 5、TEAl的性质非常活泼，遇氧自燃、遇水爆炸。
改性剂 使用
HP、RCP：DIBDMS ICP：DIPDMS OPP：IBMDMS和DIBDMS混合使用 高MFR的ICP：TEOS及NPTEOS
18
Spheripol工艺国内装置
19
Unipol工艺国内装置
20
Novolen工艺国内装置 innovene工艺国内装置
21
INEOS 聚丙烯技术
Innovene 工艺发展历史
1959年
Amoco公司开始 研究PP研究， 1968年，收购 Avisun公司，开 始生产PP，采 用浆液法。
1999年
大家好
1
目录
1. 聚丙烯产品简介 2. INEOS 聚丙烯技术 3. 聚丙烯产品及应用
4. 聚丙烯产品发展与展望
5.
致谢
一、聚丙烯产品简பைடு நூலகம் 聚丙烯（Polypropylene，缩写为PP）是以丙烯为单体聚合而成的聚丙
烯树脂，是通用塑料的一个重要品种。 聚丙烯是结晶性高聚物，有着质轻价廉、无毒、无味且机械强度高等优
