工程制图第一章 制图的基本知识和基本技能
![工程制图第一章 制图的基本知识和基本技能](https://img.taocdn.com/s3/m/0341cac5bb4cf7ec4afed071.png)
缩小比例
放大比例 2:1 (2.5:1) (4:1) 5:1 1× 10n:1 ……
三、字体(GB/T 14691-93)
1.作用:图样中的文字和数字用来说明机件的大小、技术要 求和其它内容。 2.图样中书写字体的要求: 1)字体工整笔划清晰间隔均匀排列整齐 2)字体的号数,即字体高度h,其公称系列为:1.8、 2 31.6 2.5、3.5、5、7、10、14、20mm 8种。 西部 30.6 38.6 34.6 3)汉字应写长仿宋体,字高不小于3.5mm,宽度h/ 2 , 并采用国家正式公布的简化字。 4)数字及字母分A型和B型,A型字体的笔划宽度为字高的 1/4,B型字体的笔划宽度为字高的1/10。可写成直体和斜体, 常用斜体。斜体字头向右倾斜,与水平基准线成75,用作 北部 指数、分数、极限偏差、脚注等的数字及字母,一般采用小 一号的字母。
无关。度量性较好 工程图样多数采用正投影法绘制。
平行投影法
A
C
C
B A ca b
D
B db H
c
a
正投影特性一 A B C D c A
正投影特性二 C
a H
b d a
B
c
正投影特性三
b 正投影特性四
第四节
投影面体系的建立及视图的形成
正立投影面(简称 正面或V面) 水平投影面(简 称水平面或H面 四个分角: 第一分角
a c
10 20 10
5
e
二、比例(GB/T14690-93)
比例=图中图形 : 实物相应要素
1.绘图时,一般应从表1-2规定的系列中选取不带 括号的适当比例,必要时也允许选取表1-2中的带括号 表1-2 绘图的比例 的比例。
工程制图.第一章全解
![工程制图.第一章全解](https://img.taocdn.com/s3/m/7e0db4620a4c2e3f5727a5e9856a561252d32137.png)
1.1.2 图框格式
1、 图纸可以横放或竖放。 2、无论图纸是否装订,图纸上必须用粗实线画出图框。 3、格式分为留装订边和不留装订边两种。 4、同一产品图样只能采用一种图框格式。
图框线
周边
纸边界线
标题栏
B
L
标 题 栏
不留装订边的图框格式 (a) X型 (b) Y型
(a)
(b)
B
e
e
e
e
L
标 题 栏
1.4.3 图线的构成
1.4.4 图线的画法
(1)同一图样中,同类图线的宽度应基本一致。虚线、点画线、和双点线的线段长度和间隔应各自大致相等。 (2)绘制圆的中心线时,圆心应为线段的交点。点画线和双点画线的首末两端应是线段而不是短画。
正确
错误
错误
(3)较小图形上绘制点画线或双实线困难时,可用细实线代替。
1.7 常用作图工具
1.常用绘图工具的种类 1). 圆规、分规 2). 三角板 3). 丁字尺 4). 铅笔(H、HB、B) 5).擦图片、曲线板、比例尺
分规的使用
丁字尺的使用
3 几何作图
1.线段的等分
2.圆周等分和正多边形的画法
1.等分线段
两直线被平行线所截,所截线段的比例相等
2.圆周等分和正多边形的画法
尺寸不封闭
总体尺寸的处理
正确标注
错误标注
结束 复习:制图基本知识中图线、尺寸标注 作业:习题集第3、4页
(名 称)
制图
审核
(日期)
(日期)
(单 位)
(代 号)
材料
数量
比例
共 张 第 张
15
15
8
15
25
工程制图第1章-课件
![工程制图第1章-课件](https://img.taocdn.com/s3/m/02b8965631126edb6e1a1011.png)
1.1.5 尺寸注法
2、尺寸组成 一个完整的尺寸一般应包括尺寸数字、 尺寸线、尺寸界线和表示尺寸线终端的箭头或斜线。
(1)尺寸界限:用来表示所注尺寸的起止范围,用细实 线绘制。 •应该由图形的轮廓线、轴线或对称中心线处引出,也可 利用轮廓线、轴线或对称中心线代替; •画图时,尺寸界线应该超出尺寸线上的箭头3mm左右; •尺寸线和尺寸界线应该是垂直关系,特例除外。
1.1.2 比例 比例是指图形与其实物相应要素的线性尺寸之比。一
般写在标题栏内,必要时可标注在视图名称的下方或右侧。 绘图时应选择国家标准表列的比例,如下表所示:
表1-2 一般选用比例
书上表1-2中给出的带括号的比例必要时允许选用,但不建议常用
1.1.3 字体
国标(GB/T14691—1993)规定了图样及有关技术文 件中书写的汉字、字母、数字的结构形式及基本尺寸。字 体书写必须做到:“字体工整、笔画清楚、间隔均匀、排 列整齐”。
(2)尺寸线:带箭头的,数字写到这条线上面的线(或 写到旁边的),用细实线绘制。 •尺寸线必须与所标注的线段平行; •相同方向的尺寸线间的间隔距离要均匀,一般大于5mm; •不得用其它图线替代,不得与其它图线重合,不可画在 其它图线的延长线上; •尽量避免与其他尺寸线或尺寸界线相交叉 •标注线性尺寸,大尺寸在外,小尺寸在内;标注圆或圆 弧尺寸,尺寸线应通过圆心或延长线通过圆心,尺寸线与 轮廓线相距约5~7mm。
书上图1-8给出了图线应用示例
2 图线的画法及注意点
(1)同一张图样中,同类图线的宽度应基本一致, 虚线、点画线、双点画线的线段长度与间隔距离应各 自大致相等。 (2)两条平行线之间的距离应不小于粗实线的2倍宽 度,其最小距离不得小于0.7mm; (3)绘制圆的对称中心线时,圆的中心线应是线段 的交点。点画线和双点画线的首末端应是长画,而不 是点; (4)在较小的图形上绘制细点划线或双点划线有困 难时,可用细实线代替;
工程制图第一章 点的投影

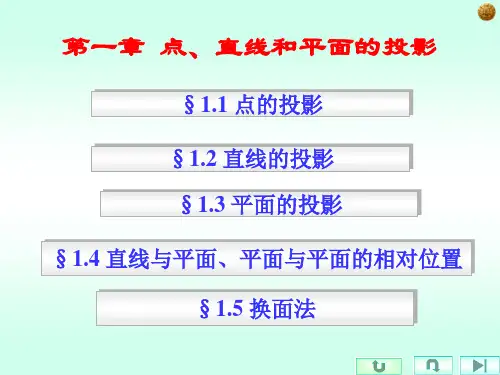

![工程制图第一章 点的投影](https://img.taocdn.com/s3/m/d6123f5a2e3f5727a5e9623f.png)
§1.1 点的投影
§1.2 直线的投影 §1.3 平面的投影
§1.4 直线与平面、平面与平面的相对位置
§1.5 换面法
本章要求
1. 重点掌握点、直线和平面在三投影面体系中的
投影规律及其作图方法和步骤;
2. 根据点、直线和平面的多面投影想象他们的三 维空间的位置; 3. 培养空间想象和分析能力。
点A的水平投影 ——a 点A的正面投影 ——a 点A的侧面投影 ——a
3.三投影面体系中点的投影规律
1. aa X轴,aaz =aay =Aa =XA 2. aaZ轴,aax =aay =Aa =ZA 3. aax=aaz =Aa =YA
[例题1]
已知点A的正面与侧面投影,求点A的水平投影。
a
般注 不: 画因 出为 平平 面面 边是 框无 。限 大 的 , 所 以 一
4.点的直角坐标与三面投影的关系
V Z a az
y
X ax
A
z a
x O
a W
ay Y
1. aaz =aay =Aa =xA 2. aax =aaz =Aa =yA 3. aax =aay =Aa=zA
投影面上的点 投影轴上的点 与原点重合的点
Bb
二、特殊点的投影
V b a X b a H c c
O
a
b
Cc c
Aa
[例题2]
已知点A的坐标(10,15,20),求点A的投影。 Z a
20
10
X
O
YW
15
a
YH
三、 两点的相对位置
空间两点的相对位置由两点的坐标差来确定。
a
a
a' b' a''
工程制图第一章制图基本知识和基本技能 ppt课件
![工程制图第一章制图基本知识和基本技能 ppt课件](https://img.taocdn.com/s3/m/41d78acff61fb7360b4c654e.png)
长仿宋体
字体的基本笔划:
PPT课件
30
木一 图
长仿宋体汉字示例:(宽:高=2:3)
10号
字体工整
笔画清楚
间隔均匀
排列整齐
PPT课件
7号
横平竖直注意起落结构均匀填满方格
5号
技术制图机械电子汽车航空船舶土木建筑矿山井坑港口
3.5号
31 螺纹齿轮端子接线飞行指导驾驶舱位挖填施工引水通风闸阀坝棉麻化纤
PPT课件
O
C
1
2
3
66
4.圆弧连接
(1)圆弧R与直线相切
作图步骤:1)求圆心 2)求切点 R
3)画连接弧
PPT课件
12 11 10 9 8 7 6 5 4 3 2 1 0
O
67
R
(2)圆弧R与两圆弧R1和R2外切
4
PPT课件
图4 用两块三角板配合作已知线的平行线或垂直线
5
PPT课件
图板、丁字尺、三角板的运用
作90°线 作60°线 作45°线 作30°线 作15°线 作75°线 作平行线
0 1 2 3 4 5 6 7 8 9 10 1112
0
10
20
30
40
50
60
70
80
00
1100
2200
3300
4400
1:200,1:400
必要时可用比例
1:2500,1:10000
1:300,1:5000
1:150,1:300, 1:400 1:500
PPT课件
详图
1:1,1:2,1:5,1:10, 1:20,1:25,1:50
1:3,1:15,1:30, 1:40,1:60
工程制图第1章 制图基本知识
![工程制图第1章 制图基本知识](https://img.taocdn.com/s3/m/548cfa7fa26925c52cc5bf30.png)
二、长仿宋体汉字示例
10 号字
7 号字
5 号字 3.5 号字
10 /54 Wang chenggang
1.1.4 图线(GB/T GB/T 4457.4-2002)
代码和名称 代码 01.1 线型名称和表示 细实线 粗实线 细虚线 粗虚线 细点划线 粗点划线 细双点划线 波浪线
4~5
1
虚 线 G 细点画线
15~20 2~3
约0.5d
粗点画线
15~20
2~3
J
d 相邻辅助零件的轮廓线 极限位置的轮廓线 假想投影的轮廓线 实验或工艺结构的轮廓线 中断线 13 /54
15~20
01.2 02.1
虚线) 02 (虚线)
02.2 04.1
04(点划线) 04(点划线) 点划线
04.2 05.1
双点划线) 05 (双点划线) 基本线型的变形
174504457.4-2002) 四、图线(GB/T 17450-1998,GB/T 4457.4-2002) 图线(
B ×L a c e
6 /54 Wang chenggang
1.1.2 比例(GB/T 14690-1993)
一、定义 图距∶实距=比例尺
王成刚制作
用不同比例画出的图形
7 /54 Wang chenggang
二、绘图的比例的选择
本文由cx2244741贡献
ppt文档可能在WAP端浏览体验不佳。建议您优先选择TXT,或下载源文件到本机查看。
第1章 制图基本知识与基本技能
内容提要:本章主要介绍工程图样绘制所涉及到的《技术制图》 本章主要介绍工程图样绘制所涉及到的《技术制图》 本章主要介绍工程图样绘制所涉及到的 中有关图纸幅面、比例、字体、图线及尺寸标注等方面的基本 中有关图纸幅面、比例、字体、 规范。同时,还将介绍常用绘图工具的使用方法、 规范。同时,还将介绍常用绘图工具的使用方法、绘图的基本 方法及步骤以及手工绘图的基本技能、技巧。 方法及步骤以及手工绘图的基本技能、技巧。
工程制图第一章习题答案
![工程制图第一章习题答案](https://img.taocdn.com/s3/m/b1ed324d657d27284b73f242336c1eb91a37339a.png)
(不注尺寸)。
1:5
答案
ø28 Φ14
50
5
80
第5页
第一章 制图的基本知识和基本技能法 1-2 线型、几何作图
3. 参照图中所给尺寸,用1∶1的比例画全下边的图形。 答案
第5页
第一章 制图的基本知识和基本技能法 1-2 线型、几何作图
4. 参照图中所给尺寸,用1∶1的比例画全下边的图形。 答案
3 4 5a6b7c8d9e0 fghijklmnopqrstuvwxyz
一章 制图的基本知识和基本技能法
1-1 工程字练习
A演B讲人C姓名DEFGHIJKLMNOPQRSTUVWXYZ
第1页
第一章 制图的基本知识和基本技能法
1-1 工程字练习
尺寸左右内外前后主平立向比例系专业班级制描图 审核序号院螺栓母钉技术要求名称材料件数备注斜
6. 以AB、CD为轴,用同心圆法画椭圆。
答案
C
A 第4页
B D
第一章 制图的基本知识和基本技能法 1-2 线型、几何作图
1. 参照图中所给尺寸,用1∶2的比例抄画图形
答案
(不注尺寸)。
14 10
40
24 1:5
1:4
100
第5页
第一章 制图的基本知识和基本技能法 1-2 线型、几何作图
2. 参照图中所给尺寸,用1∶1的比例抄画图形
4xø8
R28
EQS
答案
3.
ø16
ø
15 22
ø9 42
ø
80
4.
4×ø10
R6
6 10 30
第7页
R10 53
第一章 制图的基本知识和基本技能法
1-4 平面图形的尺寸标注
工程制图第一章
![工程制图第一章](https://img.taocdn.com/s3/m/5dbb853310661ed9ad51f39e.png)
40 40 40 40
50 50 50 50
60 60 60 60
70 70 70 70
80 80 80 80
§1-6 几 何 作 图
一、等分直线段等几何作图
字体的基本笔划: 字体的基本笔划:
一 木 图
阿拉伯数字的书写
§1-5 绘图仪器
1号图板 丁字尺(≥ 丁字尺(≥800 mm)、三角板(200~300mm)、 mm)、三角板(200~300mm)、 曲线板、建筑模板 曲线板、建筑模板 绘图仪器,擦线板,透明胶带 铅笔,橡皮 图纸、砂纸、刀片等
一、常用绘图工具及其用法
5、薄板厚度、正方形、坡度、非圆曲线等尺寸标注(2) 、薄板厚度、正方形、坡度、非圆曲线等尺寸标注(2
坡度标注
是坡度符号,为单面箭头,箭头指向下坡方向。 是坡度符号,为单面箭头,箭头指向下坡方向。
5、 薄板厚度、正方形、坡度、非圆曲线等尺寸标注(3) 薄板厚度、正方形、坡度、非圆曲线等尺寸标注(3
c
幅面线
会 签 栏 a 对中标志 b 对中标志 对中标志 c
对中标志 c
0.35b
标 l 幅面
A0~A3
图框、 图标、 图框、 图标、 会签栏 实例
§1-2 图 线、比 例 一、图 线
(1) 线宽
线宽组(mm) 线宽组
线宽比 线宽组
b 0.5b 0.25b
2.0 1.0 0.5
1.4 0.7 0.35
图线的交接
虚线与实线、虚线与单( 虚线与实线、虚线与单(双)点画线、虚线与虚线、 点画线、虚线与虚线、 点画线与实线、 点画线与单( 单(双)点画线与实线、单(双)点画线与单(双)点画 线相交, 线相交,一般情况都应交于线段
工程制图第一章
![工程制图第一章](https://img.taocdn.com/s3/m/26940899a26925c52dc5bf15.png)
2.图线尺寸 3.绘制图线的注意事项
图线的画法和注意事项: 同一张图样中,同类图线的宽度应基本一致。虚
线、点画线和双点画线的线段长短和间隔应各自大致相等。 各类图线相交时,必须是线段相交。 绘制圆的对称中心线时,圆心应为线段的交点,
首尾两端应是线段而不是短画或点,且应超出图形轮廓线 约2~5mm。
线性尺寸的数字应按图( a)所示的方向注写,并尽可能避免在图示30°范
围内标注尺寸。当无法避免时可按图(b)标注。
2. 角度尺寸
60°
10° 50° 25°
10° 50° 70°
55°
25° 5° 30°
30°
(1) 角度尺寸界线沿径向引出。 (2) 角度尺寸线画成圆弧,圆心是该角顶点。 (3) 角度尺寸数字一律写成水平方向。
3. 圆的直径
(1) 直径尺寸应在尺寸数字前加注符号“”。
(2) 尺寸线应通过圆心,其终端画成箭头。 (3) 整圆或大于半圆应注直径。
4. 圆弧半径
(1) 半径尺寸数字前加注符号“R ”。
(2) 半径尺寸必须注在投影为圆弧的图形上, 且尺寸线或其延长线应通过圆心。
(3) 小于或等于半圆的圆弧应注半径尺寸。
1. 2H铅芯的铅笔用于画底稿,应削成锥形; 2. HB或H铅芯的铅笔用于写字和加深细线,应削成锥形; 3. 2B或B铅芯的铅笔用于加深粗实线,应削成楔形。
二、图板和丁字尺
三、三角板
三角板配合丁字尺画特殊角度的线 两块三角板配合使用,画已知直线段的的平行线或垂直线
四、 圆规、分规 圆规
F1 C1 A1
K2 G2 A1
图线应用示例
B3 G1 B2
C2
D1
K1
B1
工程制图第1章 制图的基本知识和技能
![工程制图第1章 制图的基本知识和技能](https://img.taocdn.com/s3/m/3a634fef9b89680202d82507.png)
画线时注意事项 (5)当各种线条重合时,应按粗实线、虚线、点画线 的优先顺序画出。
(6)图线不得与文字、数字或符号重叠、混淆。不可 避免时,应首先保证文字、数字或符号清晰。
(7)除非另有规定,两条平行线之间的最小间隙不得 小于0.7 mm。
图线画法举例
点画线太短,应超 出轮廓线2-5mm
应长画相交
(二) 尺寸的组成
(1) (2) (3) (4) 尺寸界线(细实线) 尺寸线(细实线) 尺寸终端(箭头) 尺寸数字
尺寸界线
尺寸的组成:
(尺寸四要素)
尺寸线
尺寸数字 箭头
尺寸界线超出 尺寸线2-5mm
尺寸线间、尺寸线与轮廓 线间相距约为2倍字高, 并且要大尺寸在外,小尺寸在内。
1. 尺寸界线
轮廓线作尺寸界线
一、图纸幅面和格式(摘自GB/T 14689-1993)
1. 图纸幅面尺寸
图纸的幅面简称图幅,指图纸的大小,是图纸宽度与长度组 成的图面 。 绘制技术图样时,优先采用表中的基本幅面规格尺寸。 必要时, 可以加长幅面。加长幅面是按基本幅面的短边成整数倍增加。 图纸幅面尺寸
841 420 长 方 形 A2 图 纸
φ6
30
正方形结构
12×12 1212
□ 12
□12
★ 表示剖面为正方形结构尺寸时,可在正方形尺寸
数字前加注“□” 符号,或用1212表示。
对称机件
120
20
160
★
当对称机件的图形只画一半或略大于一半时, 尺寸线应略超过对称中心或断裂处的边界线,并 在尺寸线一端画出箭头。
1-2 尺规绘图工具及其使用
中心线作尺寸界线
尺寸界线用细实线绘制,并应由图形的轮廓线、轴 线或对称中心线处引出,也可利用轮廓线、轴线或 对称中心线作尺寸界线。
工程制图 第一章 基本知识
![工程制图 第一章 基本知识](https://img.taocdn.com/s3/m/b49df9395727a5e9856a61dd.png)
(a) 等分外接圆法
(b) 边角法
图1-18 正六边形的作图方法
本 章 结 束
表1-2 比例
优 先 采 用 种 类 原值比例 放大比例 缩小比例
1:1 5:1 5 × 10n:1 1:2 1:2 × 10n 2:1 2 × 10n:1 1:5 1:5 × 10n
比
例
1 × 10n:1 1:10 1:10 × 10n
必要时 采 用
放大比例
缩小比例
4:1 4 × 10n:1
1:1.5 1:1.5 × 10n
图1-1 留装订边的图框格式
(二)图框格式
不留装订边的图样,其图框格式如图1-2所示,周边尺寸见表1-1。
图1-2 不留装订边的图框格式
图纸幅面及图框格式(GB/T14689-1993)
(三)标题栏的方位及格式
1.关于标题栏的方位 标题栏的位置应按图1-1、图1-2所示的方式配置,一般位于图纸的右下角。 必要时,也可按图1-3所示的方式配置。标题栏的外框线为粗实线,内部线条中 水平线为细实线,竖直线为粗实线。
图线宽度的推荐系列为 0.18、0.25、0.35、0.5、 0.7、1.0、1.4、2.0mm。
(二)图线的画法
(1)同一图样中,同类图线的宽度应基本一致。虚线、点画线及双点 画线的线段长短和间隔应各自大致相等。 (2)两条平行线(包括剖面线)之间的距离应不小于粗实线的两倍宽 度,其最小距离不得小于0.7mm。 (3)绘制圆的对称中心线时,应超出圆外2~5mm; 首末两端应是线段 而不是短画;圆心应是线段的交点。在较小的图形上绘制点画线或双点画线 有困难时,可用细实线代替。
(2)与圆心O1半径R1的圆弧相外(或内)切的半径为R的圆弧,其圆心轨 迹是以O1为圆心,以R1+R(或|R1-R|)为半径的已知圆弧的同心圆。切点 是选定圆心O与O1的连线与已知圆弧的交点,如图1-17(a)(或图1-17(b)) 所示。
工程制图-第一章制图基本知识
![工程制图-第一章制图基本知识](https://img.taocdn.com/s3/m/24ed57a8f021dd36a32d7375a417866fb84ac0b0.png)
第一讲绘图仪器的使用与《机械制图》国家标准1.本讲知识要点:(1)图纸幅面和格式(GB/T 14689-1993)(2)标题栏(GB/T 106091-1989)(3)比例(GB/T 14690-1993)(4)字体(GB/T14691-1993)(5)线型及应用(GB/T 4457.4-2002)(6)粗实线铅笔的修理和使用(7)细实线铅笔的修理和使用(8)粗实线铅芯的修理和使用2.教学内容设计图纸幅面、格式、标题栏、比例:首先用电子挂图说明国家标准对图纸幅面、格式、标题栏、比例等规定,然后展示以往学生的不同幅面的图纸作业,再展示生产上使用的蓝图,同时讲解图纸的折叠。
(2)字体:先介绍国家标准对字体的规定,重点介绍铅笔制图字体的写法,然后以标题栏为例在黑板上介绍标题栏的填写和习题集作业的签名方法。
(3)线形及其应用:主要介绍粗实线、细实线、虚线、点画线和底稿线5种线形,其他线形今后用到时再介绍。
粗实线铅笔的修理和使用先用电子挂图观看修理的形状,然后用动画演示粗实线铅笔的使用,再分组演示铅笔的修理和使用。
(4)粗实线铅芯的修理和使用不讲,在讲回转曲面时介绍,本讲以只介绍直线的画法。
3.课前准备收集以往学生的作业若干张,到工厂收集一些生产上使用图纸。
准备一篇教师的铅笔制图字体和图线范例,将电子挂图和动画用PowerPoint制作成演示文档。
因为是第一次课,所以课前要告诉同学上课时带好绘图仪器。
教师图线练习学生图线作业生产上用的蓝图教师铅笔手写制图字体4.本讲作业习题集上的字体和图线练习,在A4图纸上作图线练习。
5.教学内容【内容概要】本讲主要介绍与工程制图有关的国家标准,如图纸的幅面和格式、比例、字体、图线和尺寸标注等,介绍了绘图仪器的使用方法和平面图形的绘制步骤。
要求掌握正确的作图方法和正确地使用绘图工具,在绘制的图样中遵守国家标准《机械制图》和《技术制图》中的各项规定。
1.1机械图样的一般规定为适应生产发展和技术交流的需要,对图样的绘制方法、绘图格式及绘图规则等作出统一的规定,为此我国在1959年发布了国家标准《机械制图》,之后又作了几次重大修改,使其进一步向国际标准化组织靠拢,有利于工程技术的国际交流。
工程制图第1章制图的基本知识和方法
![工程制图第1章制图的基本知识和方法](https://img.taocdn.com/s3/m/831dd23cb84ae45c3b358c58.png)
中心线作尺寸界线
轮廓线作尺寸界线
4) 尺寸线终端的放大图
b 60 60
正确
60
箭头形状
4b
斜线终端
45°
b
h
60
60
错误 注意:同一张图纸中,只能采 用一种尺寸线终端形式
3、常见的几种尺寸标注方法
1)圆和圆弧的标注法 2)小尺寸的标注法 3)角度的标注法 4)弧长与弦长的标注法 5)薄板零件厚度的标注法 6)均布的成组要素的尺寸标注法
2)小尺寸的注法
在没有足够的位置画箭头和数字时,可将箭头用小黑点 代替,可将数字和箭头画到尺寸界线之外或引出标注。
3)角度注法
60°
10° 55°
50°
25°
25°
10°
5°
50°
30°
70°
30°
(1) 角度尺寸界线沿径向引出。 (2) 角度尺寸线画成圆弧,圆心是该角顶点。 (3) 角度尺寸数字一律写成水平方向。
的规定。我国国家标准简称国标,其代号是“GB”,例如GB/10691-1989, 其中GB是表示国标,10691是标准编号,1989是发布年号;GB/T表示推
荐性国家标准。
一、图纸幅面和格式 (GB/T 14689–1993) 二、比例(GB/T 14690–1993) 三、图线(GB/T 17450 –1998 ) 四、字体(GB/T 14691–1993) 五、尺寸标注法(GB/T 4458.4–1984、2003)
4)弧长与弦长的标注法
︵
21
(1)标注弧长时,应在尺寸数字上方加注符号“⌒ ”。 (2)弦长及弧长的尺寸界线应平行于该弦的垂直平分线,当弧较大时, 尺寸界线可沿径向引出。
工程制图课件第一章
![工程制图课件第一章](https://img.taocdn.com/s3/m/1486526b03768e9951e79b89680203d8ce2f6af2.png)
⼯程制图课件第⼀章1.1 制图标准1.2 制图⼯具及其使⽤1.3 ⼏何作图1.4 平⾯图形的分析1.5 画图步骤和⽅法1.1 制图标准图样是⼯程界的共同语⾔,规范图样画法的法规⽂件就是制图标准。
制图标准分为国家标准和⾏业标准。
国内现⾏的制图标准主要有:《技术制图标准》(GB/T 1****—19**)《机械制图标准》(GB/T 445*.*—****)《建筑制图标准》(GB/T 50***—2001)《⽔利⽔电⼯程制图标准》(SL 73—95)《港⼝⼯程制图标准》 (JTJ206—96)其中《技术制图》是涵盖机械、建筑、⽔利等⾏业的通⽤画法规则。
《⽔利⽔电⼯程制图标准》和《港⼝⼯程制图标准》均为⾏业标准。
例GB/T 14689-1993是《技术制图图纸幅⾯和格式》的代号。
含义为:国标、推荐、编号14689、批准年号1993年。
对中符号图纸边缘图框线对中符号标题栏标题栏⽆论图纸是否装订,都应画出图框,图框⽤粗实线绘制,下图为留有装订边的图纸格式。
字体的⾼度(⽤h表⽰)代表字体的号数(简称字号)。
图样中字号分为:1.8mm,2.5mm,3.5mm,5mm,7mm,10mm,14mm,20mm。
字体的⾼宽⽐为1﹕1。
斜体字格式四、绘图⽐例⽐例=图上线段长度实际线段长度1. ⽐例是图形与其实物相应要素的线性尺⼨之⽐,即:⽐值⼩于1为缩⼩⽐例(如1∶2),⽐值⼤于1为放⼤⽐例(如2∶1)。
平⾯图 1:2003.⽐例的标注:a.在标题栏中标注b.随图名标注 2. ⽔⼯图的绘图⽐例,应选⽤ 1:1、1:10n 、1:2×10n 、1:5×10n(n 为正整数)。
必要时也可⽤ 1:2.5×10n 、1:3×10n 、1:4×10n 1.1 制图标准1.尺⼨组成:a.尺⼨界线b.尺⼨线c.尺⼨数字2.尺⼨界线的画法:a.尺⼨界线应⽤细实线绘制,并应从图形的轮廓线、轴线或对称中⼼线引出,轮廓线、轴线或对称中⼼线也可作为尺⼨界线。
工程制图第一章
![工程制图第一章](https://img.taocdn.com/s3/m/aaa3094c69eae009581becbe.png)
返回
图1-44
连接弧与圆弧外切
返回
图1-45 连接弧与圆弧内切
返回
图1-46
用连接弧连接两直线
返回
图1-47
用连接弧连接两圆
返回
图1-48
用连接弧连接一直线与圆
返回
图1-49
曲柄的平面图形
返回
图1-50 曲柄的画图步骤
返回
上一页 下一页 返回
第三节 平面图形的绘制与尺寸标注
2.圆弧连接作图示例 【例1-1】已知两相交直线AB,AC,求作半径为R的连接直线AB,AC. 作图见1-46 【例1-2】已知圆心O1,O2及其半径R1,R2,求作半径为R的 连接弧与圆O1内切,与圆O2外切 作图1-47 【例1-3】已知直线AB,圆心O1及半径R1,求作半径为R的连接 弧与直线AB相切并与圆O1外切 作图1-48
下一页 返回
第一节 制图的基本知识
用一种图框格式。 图1-2中的符号是图纸复制和缩微摄影的定位基准,它是从周边 画入图框约5mm长的一段粗实线。 (二)标题栏 每张图纸必须在图框右下角画出标题栏。国标规定的标题 栏格式见附录表一。本教材采用的标题栏格式(图1-3)。一 般情况下,标题栏方向就是看图方向。 (三)图幅分区 在图样上作必要的修改或增加新的图形后,为读图时查 找方便,可在周边对图幅进行分区(图1-4)。分区数为偶数, 数量随图样复杂程度而定。分区线用细实线绘制,每一
上一页 下一页 返回
第二节 绘图技术简述
2.交互式绘图概述 交互式绘图是在交互式绘图系统的环境中,通过人机对话的 方式生成所需图形的过程.
上一页
返回
第三节 平面图形的绘制与尺寸标注
1-3 平面绘图的绘制与尺寸标注
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
1.1.9模板与擦图片 模板可用来辅助作图, 提高工作效率。模板 的种类非常多,一类 为专业模板,如家具 模板、工程结构模板 等;另一类为通用型 模板,如圆模板、椭 圆模板等。 擦图片是用来修改图 线的,常用的为不锈 钢制成。擦除线条时, 用擦图片上适合的口 子对准需擦除的部位, 将不需要擦除的部分 盖住,用橡皮擦除缺 口中的线条。
A1
A2 A3
841
594 420
1051 1261 1472 1682 1892 2102
743 631 892 841 1041 1189 1338 1487 1635 1784 1051 1261 1472 1682 1892
1.2.1绘图图框 标题栏与会签栏 标题栏又称图标,用来简要地说明图纸的内容。标题栏中应包括设计单位名称、 工程项目名称、设计者、审核者、描图员、图名、比例、日期和图纸编号等内容。 标题栏除竖式A4图幅位于图的下方外,其余均位于图的右下角(图l一17)。 标题栏的尺寸应符合GB儿一86规范规定,长边为180 mm,短边为40 mm、30 mm 或50 mm。需会签的图纸应设会签栏,其尺寸应为75 mm×20 mm,栏内应填写会 签人员所代表的专业、姓名和日期(图l—18)。 许多设计单位为使图纸标准化,减少制图工作量,已将图框、标题栏和会签栏 等印在图纸上。另外各个学校的不同专业尚可根据本专业的教学需要自行安排标 题栏中的内容,但应简单明了。在绘制图框、标题栏和会签栏时还要考虑线条的 宽度等级。图框线、标题栏外框线、标题栏和会签栏分格线应分别采用粗实线、 中粗实线和细实线,线宽详见表。
1.1.5圆规和分规 圆规是画圆和圆弧的工具,一条腿安装针脚,另一条腿可装上铅芯、钢针、直 线笔三种插脚。圆规在使用前应先调整针脚,使针脚稍长与铅芯或直线笔的笔尖, 取好半径,对准圆心,并使圆规略向旋转方向倾斜,按顺时针方向从右下角开始 画圆,画圆和圆弧都应一次完成。 画半径较大的圆弧时,应折弯圆规的两脚,使两脚与纸面垂直。画更大的圆弧 时,要接上延长杆。另外,铅芯磨成凿形,并使斜面向外。铅芯硬度比同种直线 软一号,以保证图线深浅一致。 分规常用量取线段或等分线段,分规的两腿端部均装有固定钢针,使用时,要 先检查分规两腿的针尖合拢时是否汇合于一点。分规在等分线段实际是靠一次次 的试分,直到恰好等分为止。后面的章节会介绍准确等分线段的方法。
1.1.2丁字尺 丁字尺又称 T 形尺,一般用有 机玻璃制成。由相互垂直的尺头 和尺身组成,尺身上有刻度的一 边为工作边。丁字尺分为1200mm、 900mm、600mm三种规格,丁字尺 主要用来画水平线或配合三角板 作图。 作图时,丁字尺的尺头必须紧 靠图板的左边侧,右手大拇指轻 压尺身,其余手指扶住尺头,稍 向右按。是尺头靠近图板工作边。 画水平线时,自左向右画线;画 铅垂线时,三角板靠在丁字尺的 工作边上,自下而上画线。 丁字尺的尺身要求平展、工作 边平直、刻度清晰准确,因此, 要注意保护丁字尺的工作边,不 可用小刀靠住工作边切割图纸。 丁字尺不用时应挂放活平放,不 能斜倚放置或加压重物,以防止 压弯变形。
1.1.3三角板 一副三角板有两块,一块是 45º 等腰直角三角形,另一块是两个 角分别为 30º 和 60º 的直角三角形。 三角板的大小规格很多,绘图时 刻灵活选用,一般选用面板略厚, 两直角边有斜坡,边上有刻度或 量角刻线的三角板。 三角板常与丁字尺配合使用, 可画垂直直线及与丁字尺工作边 成15º 、30º 、45º 、60、75º 等各种 斜线。两块三角板配合可以画出 垂直线和各种斜线及其平行线。 用丁字尺和三角板作图时应避 免各种不正确的作图方法。例如, 不能用丁字尺在图板的非工作边 作垂线;画线应自左向右,自下 而上,不宜颠倒。另外还应注意 利用三角板画线时,可将三角板 有斜边的一面朝下,这样能有效 防止跑墨,以保证图面清洁。
1.2 制图基本标准
1.2.1绘图图框 图纸幅面 园林制图采用国际通用的A系列幅面规格的图纸。 当图的长度超过图幅长度或内容较多时,图纸需要加长。图纸的加长量为原 图纸边长的1/8的倍数。仅A0~A3号图纸可加长,且必须沿长边。图纸长边加长 后的尺寸见表1-2。 为了便于图纸管理和交流,通常一项工程的设计图纸应以一种规格的幅面 为主,除用作目录和表格的 A4 号图纸之外,不宜超过两种,以免幅面掺杂不齐, 不便管理。图纸以图框为界。图框到图纸边缘的距离与幅面的大小有关,具体 数据见表 1 ~ l 。图框的形式有两种:一为横式,装订边在左侧;另一为竖式, 装订边在上侧 ( 图 l-17) , A0 ~ A3 号图纸宜用横式。图框线的中央有时需标对中 线,对中线宽为O.35 mm,伸入图框内5 mm。
1.2.3字体 文字
1.2.3字体 字母和数字 书写字母和数字之前,应按表1—5所列的尺寸,用细铅线打上格线,然后再 书写。字母和数字的书写笔划顺序见图1—20。用于题目或标题的字母和数字有 等线体(图1—21)和截线体(图1—22)两种写法。
1.2.4标注和索引 图纸中的标注和索引应按制图标准准确、规范地进行表达。标注要醒目准确, 不可模棱两可。索引要便于查找,不可零乱。 线段的标注 线段的尺寸标注包括尺寸界限、尺寸线、起止符号和尺寸数字。 尺寸界线与被注线段垂直,用细实线画,与图线的距离应大于2mm。尺寸线 为与被注线段平行的细实线,通常超出尺寸界线外侧2~3 mm,但当两不相干尺寸 界线靠得很近时,尺寸线彼此都不出头,任何图线都不得作为尺寸线使用。 尺寸线起止符号可用小圆点、空心圆圈和短斜线,其中短斜线最常用。短斜线 与尺寸线成45。角,为中粗实线,长约2~3 mm。 线段的长度应该用数字标注,水平线的尺寸应标在尺寸线上方,铅垂线的尺寸 应标在尺寸线左侧,其他角度的斜向线段标注参考图。
1.1.8曲线板 曲线板是画非圆曲线 的专用工具之一,有 复式和单式两种。复 式曲线板用来画简单 曲线;单式曲线板用 来画较为复杂的曲线, 每套有多块,每块都 由一些曲率不同的曲 线组成。 画曲线时,应先徒手 把曲线上个点轻轻依 次连接成圆滑的细线, 然后选择曲线板上曲 率相当的部位进行画 线,每画一段线最少 应有三个点与曲线板 上某一段吻合,与已 画成的相邻线段重合 一部分,还应留出一 小段不画,作为下段 连接时过渡之用,以 保持曲线光滑。
1.2.1绘图图框 标题栏与会签栏
图框线 A0、A1 A2、A3、A4 1.4 1.0
标题栏外框线 0.7 0.7
栏内分割线 0.35 0.35
1.2.2线条的等级及用法 制图中常有的线型有:实线、虚线、点划线和折断线,它们在线条图中具有不 同的作用和意义。 制图中的图线应以可见轮廓线的宽度b为基本线宽,按标准可选用O.18、O.25、 O.35、O.5、O.7、1.O、1.4和2.O(单位均为mm)八种线宽,其线宽的递增比例均 为√2,与图纸幅面变化一致。各线宽组的宽度见表l-4。当图纸幅面较大时应选 择较宽的线宽组,同一张图中相同比例的各种图应选用相同的线宽组。线型不同, 其绘制与交接要求亦不同。绘图时应注意: (1)虚线、点划线或双点划线线段长度与间距应各自相等。虚线线段长约为4~ 6mm,间距为O.5~1.5mm;点划线的线段长为1O~2Omm,间距为1.O—3.Omm。点 划线线段的端点不应是点。 (2)直线的相交或相接应该明确、肯定。实线与实线应相交于一点,或略微有 点出头。虚线、点划线应相交于线段的中部。 (3)两圆或圆弧相接时,可先作长为两圆半径之和的线段,然后分别以该线端 点为圆心作圆或圆弧,使相接部分吻合,以免相接部位线条变粗。 (4)直线应沿曲线 (5)所绘图线不应穿过文字、数字和符号,若不能避免时应将线条断开,保证 文字、数字和符号的清晰。
1.1.4比例尺 比例尺又称三棱尺,是刻有各种比例的直尺,用来度量某比例下图上线段的实际 长度或将实际尺寸换算成图上尺寸的工具。 比例为图上距离与实际距离之比,比值越大,比例就越大,图上的尺寸就越大。 常用的比例尺上有六种不同的比例,刻度所注单位是米。如图所示是1:500的 比例,但对1:5000,1:50,1:5等比例仍可变通使用。
1.1.7绘图铅笔 绘图铅笔的标号 H 、 B 表示 铅芯的软硬程度, B 前面的 数字越大,表示铅芯越软, 绘出的图线颜色越深; H 前 面的数字越大,表示铅芯越 硬,绘出的图线颜色越淡; HB表示软硬适中。 画图时一般选用 2H 、 3 H 绘 底稿,用 HB 、 B 描粗。画粗 实线用 2B 或 B ;画细实线、 细点划线和写字,常用 H 或 HB。 铅笔笔尖的削法如图所示。
2008-3
第一章 园林制图的基本知识
1.1制图工具及其使用
主要内容
1.2制图基本标准
1.3绘图步骤和方法 1.4钢笔徒手画
1.1绘图工具及其使用
1.1.1绘图板 绘图板一般用胶合板制成, 主要用来铺放和固定图纸。 常用绘图板有0号、1号、2号、 3 号等,其尺寸比同号图纸略 大。 普通绘图板由框架和面板组 成,其短边称为工作边,面 板称为工作面。 绘图板要求平整,软硬适中; 侧边平直,特别是工作边。 绘图板不可受潮或高热,以 防止面板翘曲或开裂,不能 用刀或硬质器具在绘图板上 任意刻画。 固定画纸时,要用胶带纸, 不可用其他有破坏作用的方 法固定。
1.2.4标注和索引 线段的标注 当尺寸界线靠得太近时可将尺寸标注在界线外侧或用引线标注。图中的尺寸 单位应统一,除了标高和总平面图中可用m为标注单位外,其他尺寸均以mm为单 位。所有尺寸宜标注在图线以外,不宜与图线、文字和符号相交。 当图上需标注的尺寸较多时,互相平行的尺寸线应根据尺寸大小从远到近依 次排列在图线一侧,尺寸线与图样之间的距离应大于10 mm,平行的尺寸线间距 宜相同,常为7~10 mm。两端的尺寸界线应稍长些,中间的应短些,并且排列整 齐。
1.2.2线条的等级及用法
线宽比
b 0.5b 0.35b 2.0 1.0 0.7 1.4 0.7 0.5
线 宽 组
1.0 0.5 0.35 0.7 0.35 0.25 0.5 0.25 0.18 0.35 0.18
