振动信号处理(精选)
物理实验技术中的振动信号处理方法与技巧
物理实验技术中的振动信号处理方法与技巧振动信号是物理实验中常见的一种信号，它包含了丰富的物理信息。
在物理实验中，如何正确有效地处理振动信号，对于研究现象、分析数据以及获得准确结果至关重要。
本文将介绍几种常用的振动信号处理方法与技巧，帮助实验人员充分利用振动信号的信息。
一、去噪方法与技巧在实验中，振动信号常常受到各种干扰，如电磁干扰、机械噪声等，这些干扰会降低信号的质量。
为了保证振动信号的准确性，必须对其进行去噪处理。
1.数字滤波器数字滤波器是一种常用的去噪方法。
常见的数字滤波器有低通滤波器、高通滤波器和带通滤波器等。
低通滤波器可以过滤高频噪声，而高通滤波器则可以过滤低频噪声。
根据实验需求选择合适的滤波器，可以有效去除噪声。
2.小波变换小波变换是一种时频分析方法，可以将信号分解为不同频率的小波子信号。
通过选择合适的小波基函数和尺度，可以将噪声与信号有效分离，从而去除噪声。
小波变换在去噪中具有一定的优势，尤其适用于非平稳信号。
二、频域分析方法与技巧频域分析是振动信号处理中的一个重要步骤，它可以将时域信号转换为频域信号，进一步分析信号的频率成分、幅度、相位等信息。
1.傅里叶变换傅里叶变换是频域分析的基础方法之一，它可以将信号在时域和频域之间进行转换。
实验人员可以通过傅里叶变换得到信号的频谱图，进而分析信号的频率成分。
傅里叶变换的优点是简单易懂，但在处理非平稳信号时存在一定局限性。
2.短时傅里叶变换短时傅里叶变换是一种改进的傅里叶变换方法，可以处理非平稳信号。
它将信号分成若干小段，在每一段上进行傅里叶变换，然后通过描绘频率随时间变化的谱图来揭示信号的时频特性。
短时傅里叶变换在振动信号分析中应用广泛。
三、谐波分析方法与技巧谐波分析是对振动信号进行频域分析的一种方法，它可以分析信号中不同频率的谐波成分，揭示信号的特征和规律。
1.快速傅里叶变换快速傅里叶变换是一种高效的频域分析方法，可以快速计算信号的频谱。
通过快速傅里叶变换，可以快速得到信号中各个频率的幅度和相位信息，进而分析信号中的谐波成分。
第六章-振动信号的处理和分析
线性叠加：
F[ax(t) by(t)]
aF[x(t)] bF[ y(t)]
证明：
aX ( f ) bY ( f )
F[ax(t) by(t)]
[ax(t) by(t)]e j2 ftd t
ax(t) e j2 ftd t by(t) e j2 ft d t
aX ( f ) bY ( f )
dt
交换微、积分次序
j 2fx t e j 2ftdt
dX f
df
j 2f x t
傅里叶变换（FT）的重要性质
• 积分：
F
t
x(t
)dt
1 j2πf
X( f )
• 证明：根据时域微分性质
F
dx(t) dt
j2πfF
x(t
)
F x(t)
1 j2πf
F
dx(t) dt
第六章 振动信号的处理和分析
（基本理论）
本章内容
• 6-1 信号的分类 • 6-2 傅里叶变换 • 6-3 离散傅里叶变换（DFT） • 6-4 快速傅里叶变换（FFT） • 6-5 选带傅氏分析（ZOOM-FFT） • 6-6 功率谱与功率谱密度分析 • 6-7 线性系统的输入与输出关系 • 6-8 拉普拉斯变换与Z变换
相位频谱（相位谱）： 相位k随频率变化的图形
周期信号频谱举例1
举例：周期信号
f
(t)
1
1 2
cos
4
t
2 3
1 4
sin
3
t
6
试求该周期信号的基波周期T，基波角频率Ω，画出它的单边频谱图
解 首先应用三角公式改写f(t)的表达式，即
振动信号处理方法
幅值域分析法
信号的幅值域参数： 主要包括均值、均方值、方差等。 优缺点： 在时域上通过幅值参数随时间的变化来反映信号每一瞬时的时域特 征，简单直观，计算方便，但无法得到任何频域特征。要想获取信 号的频域特征，只能通过傅里叶变换得到。
相关分析（1936 年 Hotelling）
• 相关分析是随机信号在时域上的统计分析，是用相关系数和相关函数等统计量来研究和描 述工程中振动信号的相关关系。相关函数分为自相关函数和互相关函数。
谢谢观赏
多重分形/index.php/%E5%A4%9A%E9%87%8D%E5%88%86%E5%BD%A2
• 现实中的复杂系统一般都 具有自相似特征，这种自 相似性不仅仅体现为几何 形体上的自相似，也体现 为某种质量、测度在空间 上的分配。
盲源分离
• 盲源分离是指在输入信号未知时，只由观测到的输出信号来辨识系统，以达 到对多个信号分离的目的，从而来恢复原始信号或信号源。独立分量分析算 法（ICA）是盲源分离的一种有效方法，它是在无正交限制下抽取信号的统 计独立分量，适用于平稳和非平稳信号，尤其对微弱信号的特征提取有较好 的效果，该方法已经得到了较多的应用。到目前为止，国际上已经发展了多 种有效的盲源分离算法，从算法的角度而言，可分为批处理算法和自适应算 法;从代数函数和准则而言，又分为基于神经网络的方法、基于高阶统计量 的方法、基于互信息量的方法、基于非线性函数的方法等。
短时傅里叶变换
• 它的思想是：选择一个时频局部化的窗函数，假定分析窗函数g(t)在一个短时间间 隔内是平稳（伪平稳）的，移动窗函数，使f(t)g(t)在不同的有限时间宽度内是平稳 信号，从而计算出各个不同时刻的功率谱。短时傅里叶变换使用一个固定的窗函数， 窗函数一旦确定了以后，其形状就不再发生改变，短时傅里叶变换的分辨率也就确 定了。如果要改变分辨率，则需要重新选择窗函数。短时傅里叶变换用来分析分段 平稳信号或者近似平稳信号犹可，但是对于非平稳信号，当信号变化剧烈时，要求 窗函数有较高的时间分辨率；而波形变化比较平缓的时刻，主要是低频 信号，则 要求窗函数有较高的频率分辨率。短时傅里叶变换不能兼顾频率与时间分辨率的需 求。短时傅里叶变换窗函数受到W.Heisenberg不确定准则的限制，时频窗的面积 不小于2。这也就从另一个侧面说明了短时傅里叶变换窗函数的时间与频率分辨率 不能同时达到 最优。
振动信号处理方法综述

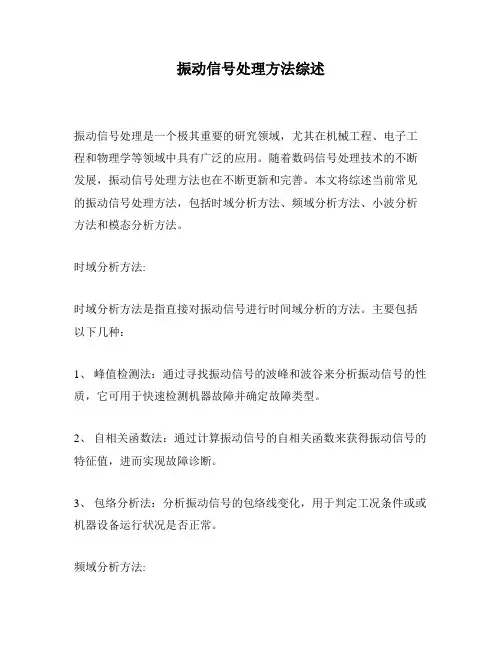

振动信号处理方法综述振动信号处理是一个极其重要的研究领域，尤其在机械工程、电子工程和物理学等领域中具有广泛的应用。
随着数码信号处理技术的不断发展，振动信号处理方法也在不断更新和完善。
本文将综述当前常见的振动信号处理方法，包括时域分析方法、频域分析方法、小波分析方法和模态分析方法。
时域分析方法:时域分析方法是指直接对振动信号进行时间域分析的方法。
主要包括以下几种：1、峰值检测法：通过寻找振动信号的波峰和波谷来分析振动信号的性质，它可用于快速检测机器故障并确定故障类型。
2、自相关函数法：通过计算振动信号的自相关函数来获得振动信号的特征值，进而实现故障诊断。
3、包络分析法：分析振动信号的包络线变化，用于判定工况条件或或机器设备运行状况是否正常。
频域分析方法:频域分析是指对振动信号进行频域分析的方法，可以更加深入地了解振动信号的频率分布情况，主要包括以下几种：1、傅里叶分析法：将时域信号分解为若干正弦波的叠加，以分析各分量在振动信号中的占比情况。
2、功率谱密度分析法：通过功率谱密度的分析，可以更准确地了解振动源的特性。
其使用广泛的技术是快速傅里叶变换（FFT）技术，以快速计算振动信号的频谱。
小波分析方法:小波分析是一种新兴的信号处理方法，可以同时在时域和频域中分析信号，主要包括以下几种：1、小波多尺度分析法：通过对振动信号的小波多尺度分析，可以更准确地确定振动信号的频率特性。
2、小波包分析法：对振动信号进行小波包分析，可将信号分解成一系列子信号，每个子信号的带宽和频率能够更加清晰地描述振动信号的特点。
模态分析方法:模态分析是指研究振动系统在不同的振动模态下的振动特点。
主要包括以下几种：1、模态分析法：通过响应分析技术，解出振动系统的振型和振频，在工程实践中常用于分析旋转机械和结构的振动特性。
2、主成分分析法：主要用于多属性振动信号的特征提取和数据降维处理，从而更好地对振动信号进行分析和处理。
综上所述，振动信号处理方法不仅应用广泛，而且种类繁多。
振动信号处理ppt课件
1）周期信号：按一定时间间隔重复出现的信 号x(t)=x(t+nT)
2）非周期信号：不会重复出现的信号
准周期信号:由多个周期信号合成，但各信号周期没有最小公倍数。 如：x(t) = sin(t)+sin(√2.t)
3)随机信号：不能用数学式描述，其幅值、相 位变化不可预知，所描述物理现象是一种随机 过程。
振动信号分类
随机振动是一种非确定性振动，它只服从一定的 统计规律性。可分为平稳随机振动和非平稳随 机振动。平稳随机振动又包括各态历经的平稳 随机振动和非各态历经的平稳随机振动。
一般来说，仪器设备的振动信号中既包含有确定 性的振动，又包含有随机振动，但对于一个线 性振动系统来说，振动信号可用谱分析技术化 作许多谐振动的叠加。因此简谐振动是最基本 也是最简单的振动
不过，这两个要求往往相互矛屑，要适 当兼顾。
各种窗函数的特点
矩形窗的特点是容易获得主瓣窄，但旁瓣大，尤其第一旁瓣太高，为主瓣的 21%，所以泄露很大。
汉宁窗（Hanning），旁瓣很小，且衰减很快，主瓣比矩形窗的主瓣宽，泄 露比矩形窗小很多。
汉明窗（Hamming），它由矩形窗和汉宁窗拼接而成，第一旁瓣很小，其它 旁瓣衰减比汗宁窗慢，主瓣宽介于矩形窗和汉宁窗之间。 高斯钟形窗只有主瓣没有旁瓣，主瓣宽太大，其形状可调，为减少泄露，应 使高斯窗变瘦。 余弦窗主瓣成三角形，旁瓣很小。
振动信号处理
徐敏强 2012.3
课程主要内容
0. 信号的分类与描述 一、离散傅立叶变换与频谱分析 二、细化选带频谱分析、功率谱及其应用 三、包络分析及其应用 四、短时傅利叶变换 五、Wigner-Ville 分布及其应用 六、小波变换及其应用 七、Hilbert-Huang 变换及其应用 八、时间序列分析
振动信号处理与故障诊断方法研究

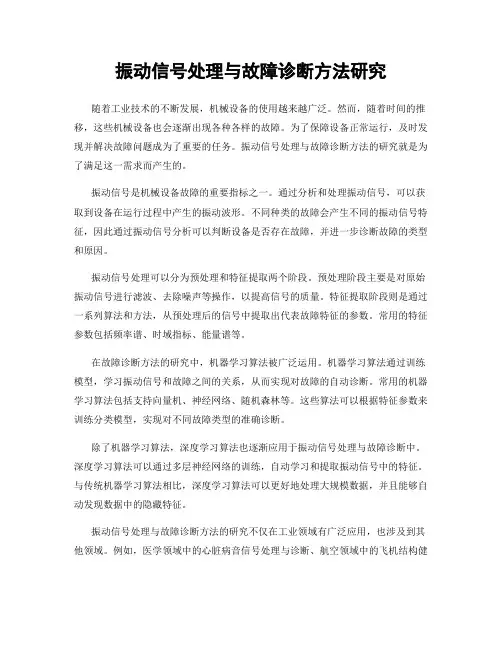

振动信号处理与故障诊断方法研究随着工业技术的不断发展，机械设备的使用越来越广泛。
然而，随着时间的推移，这些机械设备也会逐渐出现各种各样的故障。
为了保障设备正常运行，及时发现并解决故障问题成为了重要的任务。
振动信号处理与故障诊断方法的研究就是为了满足这一需求而产生的。
振动信号是机械设备故障的重要指标之一。
通过分析和处理振动信号，可以获取到设备在运行过程中产生的振动波形。
不同种类的故障会产生不同的振动信号特征，因此通过振动信号分析可以判断设备是否存在故障，并进一步诊断故障的类型和原因。
振动信号处理可以分为预处理和特征提取两个阶段。
预处理阶段主要是对原始振动信号进行滤波、去除噪声等操作，以提高信号的质量。
特征提取阶段则是通过一系列算法和方法，从预处理后的信号中提取出代表故障特征的参数。
常用的特征参数包括频率谱、时域指标、能量谱等。
在故障诊断方法的研究中，机器学习算法被广泛运用。
机器学习算法通过训练模型，学习振动信号和故障之间的关系，从而实现对故障的自动诊断。
常用的机器学习算法包括支持向量机、神经网络、随机森林等。
这些算法可以根据特征参数来训练分类模型，实现对不同故障类型的准确诊断。
除了机器学习算法，深度学习算法也逐渐应用于振动信号处理与故障诊断中。
深度学习算法可以通过多层神经网络的训练，自动学习和提取振动信号中的特征。
与传统机器学习算法相比，深度学习算法可以更好地处理大规模数据，并且能够自动发现数据中的隐藏特征。
振动信号处理与故障诊断方法的研究不仅在工业领域有广泛应用，也涉及到其他领域。
例如，医学领域中的心脏病音信号处理与诊断、航空领域中的飞机结构健康监测等。
这些应用领域都需要对振动信号进行分析和处理，以实现故障的准确诊断和预测。
然而，振动信号处理与故障诊断方法的研究也面临着一些挑战。
首先，振动信号中可能包含大量的噪声，如背景干扰等，这会影响到特征提取的准确性。
其次，不同种类的故障可能具有相似的振动特征，导致诊断的困难。
振动测试及其信号处理
振动测试及其信号处理伏晓煜倪青吴靖宇王伟摘要：随着试验条件和技术的不断完善，越来越多的领域需要进行振动测试，尤其是土木工程领域。
本文首先介绍了振动测试的基本内容和测试系统的组成，其次对振动测试中的激励方式进行了简单的概括，最后总结了信号数据的处理一般方法，包括数据的预处理方法、时域处理方法和频域处理方法。
关键词：振动测试测试系统信号处理Vibration Test and Signal processingFu Xiaoyu Ni Qing Wu Jingyu Wang WeiAbstract: Vibration test has been applied in more and more fields, especially in civil engineering, as experiment methods and technology elevated. This paper introduced the contents of vibration test and consists of test system firstly, and generalized the exciting mode subsequently. General methods of vibration signal processing were summarized in the end, including preprocessing, time-domain processing and frequency-domain processing methods.Key words: vibration test; test system; signal processing0 引言研究结构的动态变形和内力是个十分复杂的问题，它不仅与动力荷载的性质、数量、大小、作用方式、变化规律以及结构本身的动力特性有关，还与结构的组成形式、材料性质以及细部构造等密切相关。
振动信号处理方法综述_李舜酩
第34卷第8期2013年8月仪器仪表学报Chinese Journal of Scientific InstrumentVol.34No.8Aug．2013收稿日期：2012-11Ｒeceived Date ：2012-11*基金项目：航空基础科学基金（2012ZD52054）资助项目振动信号处理方法综述*李舜酩1，郭海东1，李殿荣2（1．南京航空航天大学能源与动力学院南京210016；2．潍坊小型拖拉机有限公司潍坊261000）摘要：振动信号处理方法一直以来是研究的热点，对设备振动监测和故障诊断都至关重要。
近年来，振动信号的处理方法得到了快速发展，但仍需不断改进和完善。
对近年来的文献进行了分类总结，分别对传统方法中的幅值域分析法、傅里叶变换、相关分析和现代方法中的Wigner-Ville 分布、谱分析、小波分析、盲源分离、Hilbert-Huang 变换及高阶统计量分析的发展、特点以及应用进行了概述和对比分析，最后作出了总结与展望。
关键词：振动信号；处理方法；传统方法；现代方法中图分类号：V231．92文献标识码：A国家标准学科分类代码：590．25Ｒeview of vibration signal processing methodsLi Shunming 1，Guo Haidong 1，Li Dianrong 2（1．College of Energy and Power Engineering ，Nanjing University of Aeronautics and Astronautics ，Nanjing 210016，China ；2．Weifang Xiaotuo Tractor Co．，Ltd ，Weifang 261000，China ）Abstract ：Vibration signal processing method has been an active research topic all the time ，and the equipment vibra-tion monitoring and fault diagnosis are crucial．Though the vibration signal processing methods developed fast in re-cent years ，they still need to be improved and optimized．Some typical approaches referring to recent literatures are classified and summarized in this paper．The developments ，features and applications are presented and discussed for amplitude domain analysis ，Fourier transform ，correlation analysis in traditional methods ，and Wigner-Ville distribu-tion ，spectral analysis ，wavelet analysis ，blind source separation ，Hilbert-Huang transform ，higher order statistics anal-ysis in modern methods．Finally ，we make a conclusion for this paper and an overview is made to guide the future de-velopment in this field．Keywords ：vibration signal ；processing method ；traditional method ；modern method1引言信号是信息的载体，为了从实际测量的振动信号中提取各种特征信息，必须采取各种有效的振动信号处理方法进行分析，从而进行参数检测、质量评价、状态监测和故障诊断等，因此振动信号的处理方法已成为科学研究的热点之一［1］。
振动信号的采集与预处理
振动信号的采集与预处理几乎所有的物理现象都可看作是信号，但这里我们特指动态振动信号。
振动信号采集与一般性模拟信号采集虽有共同之处，但存在的差异更多，因此，在采集振动信号时应注意以下几点：1. 振动信号采集形式取决于机组当时的工作状态，如稳态、瞬态等；2. 变转速运行设备的振动信号采集在有条件时应采取同步整周期采集；3. 所有工作状态下振动信号采集均应符合采样定理。
对信号预处理具有特定要求是振动信号本身的特性所致。
信号预处理的功能在一定程度上说是影响后续信号分析的重要因素。
预处理方法的选择也要注意以下条件：1. 在涉及相位计算或显示时尽量不采用抗混滤波；2. 在计算频谱时采用低通抗混滤波；3. 在处理瞬态过程中1X矢量、2X矢量的快速处理时采用矢量滤波。
上述第3条是保障瞬态过程符合采样定理的根本条件。
在瞬态振动信号采集时，机组转速变化率较高，假设依靠采集动态信号〔一般需要假设干周期〕通过后处理获得1X和2X 矢量数据，除了效率低下以外，计算机〔效劳器〕资源利用率也不高，且无法做到高分辨分析数据。
机组瞬态特征〔以波德图、极坐标图和三维频谱图等型式表示〕是固有的，当组成这些图谱的数据间隔过大〔分辨率过低〕时，除许多微小的变化无法表达出来，也会得出误差很大的分析结论，影响故障诊断的准确度。
一般来说，三维频谱图要求数据的组数〔△rpm 分辨率〕较少，太多了反而影响对图形的正确识别；但对前面两种分析图谱，那么要求较高的分辨率。
目前公认的方式是每采集10组静态数据采集1组动态数据，可很好地解决不同图谱对数据分辨率的要求差异。
影响振动信号采集精度的因素包括采集方式、采样频率、量化精度三个因素，采样方式不同，采集信号的精度不同，其中以同步整周期采集为最正确方式；采样频率受制于信号最高频率；量化精度取决于A/D转换的位数，一般采用12位，局部系统采用16位甚至24位。
振动信号的采样过程，严格来说应包含几个方面：1. 信号适调由于目前采用的数据采集系统是一种数字化系统，所采用的A/D芯片对信号输入量程有严格限制，为了保证信号转换具有较高的信噪比，信号进入A/D以前，均需进展信号适调。
振动信号的预处理方法
振动信号的预处理方法@ 去趋势项@ 五点三次平滑法1，去趋势项(detrending)在振动测试中采集到的振动信号数据，由于放大器随温度变化产生的零点漂移、传感器频率范围外低频性能的不稳定以及传感器周围的环境干扰等，往往会偏离基线，甚至偏离基线的大小还会随时间变化。
偏离基线随时间变化的整个过程被称为信号的趋势项。
趋势项直接影响信号的正确性，应该将其去除。
常用的消除趋势项的方法是多项式最小二乘法。
在MATLAB中提供detrend()函数进行去趋势项操作，但只能去除均值和线性趋势项，所以如果使用该函数进行操作，即承认传感器所含趋势项是线性的。
如果认为趋势项是非线性的，则需要用polyfit()和ployval()组成的函数进行操作（如:Liu_detrend(t,y,m)）。
在实际振动信号数据处理中，通常取1~3次多项式来对采样数据进行多项式趋势项消除的处理。
-------------------------------------------------------------- function y2 = Liu_detrend(t,y,m)temp = polyfit(t,y,m); %t为时间序列，y为信号,m为拟合多项式的次y2 = y - polyval(temp,t);--------------------------------------------------------------2，五点三次平滑法(cubical smoothing algorithm with five-point approximation)五点三次平滑法可以用作时域和频域信号平滑处理。
该处理方法对于时域数据的作用主要是能减少混入振动信号中的高频随机噪声。
而对于频域数据的作用则是能使谱曲线变得光滑，以便在模态参数识别中得到较好的拟合效果。
需要注意的一点是频域数据经过五点三次平滑法会使得谱曲线中的峰值降低，体形变宽，可能造成识别参数的误差增大。
振动信号的处理方法
振动信号的处理方法
振动信号的处理方法包括以下几种：
1. 时域分析：对振动信号进行时间上的分析，例如计算振动信号的均值、方差、峰峰值等。
2. 频域分析：将振动信号转换为频域上的能量分布，常用的方法有傅里叶变换、小波变换等。
3. 统计分析：通过统计学方法对振动信号进行分析，例如计算振动信号的自相关系数、互相关系数等。
4. 谱分析：根据振动信号的功率谱密度分布，对其频域特性进行分析，常用的方法有功率谱密度函数、自相关函数、自谱和互谱等。
5. 模态分析：通过模态分析方法，对振动信号的主要模态和频率进行识别和分析，可以了解结构的固有特性和振动形态。
6. 故障诊断：通过振动信号的特征参数提取和比较，对机械设备的故障进行诊断，并提出相应的维修措施。
以上方法可根据具体情况和要求进行选择和组合，用于振动信号的处理和分析。
振动信号滤波算法
振动信号滤波算法振动信号滤波算法振动信号滤波算法是一种常用的信号处理技术，用于去除信号中的噪声和干扰，保留关键信息。
下面是一种基本的振动信号滤波算法的步骤：步骤1：收集振动信号数据首先，需要收集振动信号的原始数据。
这可以通过传感器或其他数据采集设备来完成。
确保采集到的数据覆盖了感兴趣的时间段和频率范围。
步骤2：预处理信号数据在信号处理之前，通常需要对数据进行预处理。
这包括采样率的调整、去除不需要的噪声和干扰，并将数据转换为适合进一步处理的形式。
常见的预处理方法包括低通滤波、高通滤波和陷波滤波。
步骤3：选择滤波器类型根据信号的特性和要求，选择合适的滤波器类型。
常见的滤波器类型包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器。
每种滤波器类型都有其特定的频率响应和滤波特性。
步骤4：设计滤波器根据选择的滤波器类型和要求，设计滤波器。
滤波器设计可以通过模拟滤波器设计方法、数字滤波器设计方法或者直接使用数字滤波器设计工具来完成。
设计滤波器的目标是在保留信号中的有用信息的同时，去除噪声和干扰。
步骤5：应用滤波器使用所设计的滤波器对振动信号数据进行滤波处理。
这可以通过将信号数据输入滤波器中，使用滤波算法进行处理，并获得滤波后的输出信号。
滤波算法通常包括卷积、数字滤波器的递归和非递归等方法。
步骤6：评估滤波效果评估滤波效果是非常重要的一步，可以通过比较滤波前后的信号数据来进行。
常见的评估指标包括信噪比（SNR）、峰值信号与噪声比（PSNR）和均方根误差（RMSE）等。
如果滤波效果不满意，可以尝试调整滤波器参数或重新设计滤波器。
步骤7：应用滤波后的信号最后，应用滤波后的信号进行下一步的分析或应用。
例如，可以将滤波后的信号用于故障诊断、结构健康监测等领域。
总结：振动信号滤波算法是一种用于去除信号中噪声和干扰的信号处理技术。
它的基本步骤包括收集振动信号数据、预处理信号数据、选择滤波器类型、设计滤波器、应用滤波器、评估滤波效果和应用滤波后的信号。
机械振动系统的信号处理与分析
机械振动系统的信号处理与分析随着科技的不断发展，机械振动系统在工业生产中扮演着重要角色。
机械振动是机械系统运行中常见的现象，可以通过信号处理和分析来了解系统的性能、运行情况以及可能存在的问题，从而采取相应的措施进行修复和优化。
机械振动系统产生的原因多种多样，如不平衡、轴承故障、松动等。
这些问题会导致机械系统产生振动，进而影响到系统的工作效率、精度和寿命。
因此，对机械振动信号进行处理和分析，不仅是提高生产效率，还是确保操作安全的重要步骤。
首先，机械振动信号的采集是信号处理和分析的第一步。
一般来说，可以通过加速度传感器、速度传感器或位移传感器等获取振动信号。
这些传感器可以将振动信号转化为电信号，然后通过模数转换器转化为数字信号，最终存储和分析。
接下来，信号处理是对振动信号进行滤波、去噪和降噪的过程。
由于振动信号中往往会存在噪声，噪声会对信号的有效信息进行掩盖，影响信号分析的准确性。
因此，通过滤波器对信号进行滤波，通过去噪算法对信号进行去噪，可以提高振动信号的质量和可靠性。
信号分析是对振动信号的频域、时域和幅值等方面进行研究和分析，以获取有关振动系统工况和故障的信息。
频域分析可以通过傅里叶变换将信号从时域转换为频域来研究信号的频谱特性。
时域分析则通过测量信号在时间上的变化来研究信号的波形特征。
振动信号的幅值分析可以帮助判断系统的健康状况以及可能存在的故障。
在信号处理和分析过程中，还可以利用一些高级技术和算法来优化和提高分析结果的准确性。
例如，小波变换可以更好地捕捉信号中的瞬时特征；自适应滤波可以根据信号的特点自动调整滤波器的参数；谱分析方法可以进一步研究信号的频谱特性。
除了针对信号的处理和分析，还可以利用模型和算法对振动系统的工作状态进行建模和预测。
通过建立振动系统的数学模型，可以模拟系统在不同工况下的振动特性。
结合实际采集到的信号数据，可以进行状态诊断和故障预测，提前采取修复和维护措施，减少系统故障对生产的影响。
振动信号的处理和分析
机械故障类型： 轴承故障、齿轮 故障、转子不平 衡等
振动信号处理技 术：信号采集、 信号预处理、特 征提取、模式识 别等
地震信号分析
01
02
03
04
地震信号的特点： 频率范围广、信 号强度低、噪声 干扰大
地震信号处理的 方法：滤波、降 噪、特征提取、 模式识别等
地震信号分析的 应用：地震预警、 地震监测、地震 灾害评估等
连续小波变换（CWT）：将信 号分解成一系列小波基的线性 组合，得到信号的时频分布。
离散小波变换（DWT）：将信 号分解成一系列离散小波基的 线性组合，得到信号的时频分 布。
希尔伯特-黄变换（HHT）：将 信号分解成一系列瞬时频率和 瞬时相位的组合，得到信号的 时频分布。
经验模态分解（EMD）：将信 号分解成一系列固有模态函数 （IMF）的线性组合，得到信 号的时频分布。
故障类型识别算法
基于时域特征的识别算法
基于深度学习的识别算法
基于频域特征的识别算法
基于模式识别的识别算法
基于时频域特征的识别算法
基于数据融合的识别算法
0 1
振动信号的采集：使用加速度 计、陀螺仪等传感器进行数据 采集
0 4
模式识别：使用机器学习算法 对振动信号进行分类和识别
实例分析
0 2
信号预处理：对采集到的数据 进行滤波、降噪等处理
数据存储：将采集 到的信号存储到计 算机或存储设备中
采集过程中的影响因素
01
传感器的选择：根据信号类型和频率选择合适的传 感器
02
采样频率：采样频率应满足信号频率的两倍以上
03
采样精度：根据信号精度要求选择合适的采样精度
04
抗干扰能力：采集过程中需要考虑电磁干扰、机械 振动等干扰因素
振动信号的预处理方法
振动信号的预处理方法@ 去趋势项@ 五点三次平滑法1，去趋势项(detrending)在振动测试中采集到的振动信号数据，由于放大器随温度变化产生的零点漂移、传感器频率范围外低频性能的不稳定以及传感器周围的环境干扰等，往往会偏离基线，甚至偏离基线的大小还会随时间变化。
偏离基线随时间变化的整个过程被称为信号的趋势项。
趋势项直接影响信号的正确性，应该将其去除。
常用的消除趋势项的方法是多项式最小二乘法。
在MATLAB中提供detrend()函数进行去趋势项操作，但只能去除均值和线性趋势项，所以如果使用该函数进行操作，即承认传感器所含趋势项是线性的。
如果认为趋势项是非线性的，则需要用polyfit()和ployval()组成的函数进行操作（如:Liu_detrend(t,y,m)）。
在实际振动信号数据处理中，通常取1~3次多项式来对采样数据进行多项式趋势项消除的处理。
-------------------------------------------------------------- function y2 = Liu_detrend(t,y,m)temp = polyfit(t,y,m); %t为时间序列，y为信号,m为拟合多项式的次y2 = y - polyval(temp,t);--------------------------------------------------------------2，五点三次平滑法(cubical smoothing algorithm with five-point approximation)五点三次平滑法可以用作时域和频域信号平滑处理。
该处理方法对于时域数据的作用主要是能减少混入振动信号中的高频随机噪声。
而对于频域数据的作用则是能使谱曲线变得光滑，以便在模态参数识别中得到较好的拟合效果。
需要注意的一点是频域数据经过五点三次平滑法会使得谱曲线中的峰值降低，体形变宽，可能造成识别参数的误差增大。
机械振动信号处理与特征提取
机械振动信号处理与特征提取机械振动信号是指由机械设备在运行过程中产生的振动信号。
这些信号可以包含丰富的信息，通过对振动信号的处理和特征提取，我们可以从中获取有关设备状态的重要信息，如机械故障、磨损程度、轴承健康状况等。
因此，机械振动信号处理和特征提取在工业领域中具有重要的应用价值。
在机械振动信号处理中，最常用的方法是时域分析和频域分析。
时域分析是指对信号进行时间序列分析，常用的方法包括均值、方差、自相关等统计特征的计算。
频域分析则是将信号转换到频域进行处理，常用的方法包括傅里叶变换、功率谱密度估计等。
时域分析和频域分析各有优缺点，通常需要综合使用来获取更为准确的特征信息。
除了时域和频域分析外，还可以采用小波分析方法对机械振动信号进行处理。
小波分析是一种时频分析方法，可以在时域和频域上同时获取信号的特征信息。
通过小波分析，我们可以得到信号的局部特征，进一步提高故障诊断的准确性。
在机械振动信号特征提取中，常用的方法包括包络分析、频率提取和时频特征提取。
包络分析是指对振动信号进行包络提取，可以有效地提取出低频振动成分，进一步识别出机械故障。
频率提取可以通过功率谱密度估计等方法获取信号的主要频率成分，用于判断故障类型。
时频特征提取则可以通过小波变换等方法获取信号在时频域上的能量分布，用于研究振动信号的时变特性。
除了上述传统的特征提取方法，近年来，机器学习和深度学习方法在机械振动信号处理中得到了广泛的应用。
这些方法可以通过训练模型，自动学习并提取出振动信号中的重要特征。
例如，卷积神经网络（CNN）可以通过卷积层和池化层自动提取振动信号中的频率和时变特征，用于故障诊断和健康监测。
递归神经网络（RNN）则适用于处理具有时序特征的振动信号，可以捕捉到振动信号中的时序依赖关系。
机械振动信号处理与特征提取是一个复杂而关键的过程，对于实际工业应用具有重要意义。
通过合理选择和结合各种方法，可以有效地提取出振动信号中的故障特征，实现对设备状态的准确监测和预测。
第9章 振动信号的处理和分析(22页)
第9章振动信号的处理和分析飞行器的振动现象，表现为结构振动量的时间和空间的函数。
人们希望通过对飞行器结构振动信号的测量和分析，来了解飞行器结构本身的物理特性，建立适宜的数学模型，从而预测飞行器在工作条件或所处环境中的运行行为及其对结构的强度、刚度，以及运行安全乃至相关人员的舒适性的影响。
简言之，飞行器结构的振动特性是通过振动信号的测量、处理和分析确定的。
在确定结构动特性时，数据采集应归于测量，而出于分析的需要，将信号进行数据离散（变换）、截断（加窗）、滤波等则可狭义地归为处理。
传统地看法将变换视为分析，其实这也是一种处理。
但广义地说，处理也是一种分析手段。
因此，本章内容在阐述时并不严格地区分哪些是处理，哪些是分析，而是把处于处理和分析的每一个环节都作为一种方法来阐述。
§9.1 振动信号的分类不同类型的信号将有不同的分析方法和选定不同的分析参数，按照信号本身的特性，最基本的分类可概括为稳态信号和非稳态信号两类，如图9.1.1所示。
图 9.1.1 振动信号的类型稳态信号是其统计特性不随时间而变化的信号，它可以分为稳态确定性信号和稳态随机信号。
其中稳态随机信号可认为是一种其平均特性不随时间变化，因而可以用任意一条样本记录来决定的随机信号。
这也是所谓稳态的一般含义，无论对于确定性信号或是对于随机性信号皆是如此。
但对于随机信号来说，稳态不是理解为从不同的记录样本所得到的结果都必须完全一样，而只意味着它们是等价的。
稳态确定性信号对于任意稳定的时刻，其信号值是可以预知的。
而对于稳态随机信号，只能确知其统计特性，如平均值、方差等。
非稳态信号可粗略地分为连续性非稳态信号和瞬态信号，语言信号是典型的连续性非稳态信号。
两者最基本的区别是，瞬态信号可以作整体处理，而连续非稳态信号一般可分成若干短时信号段来处理，每一段常常可以看成是拟稳态的。
稳态确定性信号是完全由具有离散频率成分的正弦信号组成的信号，又可分为周期性信号和拟周期性信号。
