30万大卡空气压力雾化二段火燃油燃烧机说明书
燃油燃烧机使用说明书
燃烧器在调试完成后即可投入正常使用，日常操作按以下步骤进 行： 1、检查：确认设备系统的启动准备是否已就绪。确定后接通燃料、 气路和电源。 2、启动：打开电源开关启动燃烧器，通过外接控制启动运行。燃烧 器将根据设备控制装置控制自动进行大小火转换。 3、停机：如需停止运行，可按下急停按钮，关闭电源开关即可停机。 长时间停机时应关闭油路阀门及切断电源供应以确保安全。
注：点火失败或意外熄火引发燃烧机故障报警后，需排除故障后重新 启动。
维护与检修
为保证燃烧器安全，正常使用，应经常或定期对燃烧器进行维护
6
邢台方日通用设备有限公司
和保养，出现故障时应及时检修。因维护，检修可能影响到燃烧器的 正常工作.请务必由合格的技术人员进行操作。 1、经常检查燃烧器及其各部件的连接是否紧固，位置有无变化。 2、每次开机前检查电源电路及气路是否异常以及启动运行过程中有 无异常。 3、经常检查油料供应是否正常，燃烧是否良好，控制系统是否灵敏。 4、注意燃烧器工作环境应清洁，干燥，尤其是电路部分不得受潮， 受高温。 5、如装置过滤器应定期清洗.保证燃料通路畅通。 6、定期清洁点火针，火焰监测器(离子针)及喷油嘴。 7、定期监测燃料喷嘴，点火针及稳焰盘位置是否变化，清理结垢或 积炭。 8、定期进行整体检查，保养。 9、经常检查电磁阀有无泄漏情况，如有应立即检查阀密封面磨损及 阀芯是否被异物卡死，必要时更换新阀。 10、定期拆洗燃油过滤器，使其处于清洁状态如滤网有损坏应立即 更换新滤网，尤其是开始使用阶段更要注意。 11、检查清洁点火电极和离子针：修正其位置如有损坏应及时修理 或更换 12、让燃烧器在非水冷炉膛中使用时，在燃烧器停机期间为防止炉 膛高温辐射损坏燃烧器，应采用适当保护措施。
标准和规范要求。本手册中有“危险”、“注意”等符号说明的地方请
燃烧设备说明书
上海锅炉厂有限公司目录一. 概述 (2)二. 设计特点 (3)三. 燃料 (9)四. 设计参数 (10)五. 结构及使用说明 (10)1. 箱壳 (11)2. 煤粉风室 (11)3. 二次风室及喷嘴摆动系统 (11)4. 二次风挡板 (12)5. 护板及护板框架 (14)6. 燃烧器与煤粉管道的连接 (15)7．SOFA喷嘴的水平摆动调节 (15)六. 燃烧器的包装与装运 (17)七. 燃烧器安装注意事项 (17)八．进退式简单机械雾化油枪............................... ......................... .. (22)九. 煤闸门的安装、使用和维修 (24)附表1：燃烧器二次风门挡板控制原则汇总附图1：煤粉燃烧器立面布置图附图2：煤粉燃烧器平面布置图附图3：煤粉燃烧器角部详图附图4：SOFA燃烧器立面布置图附图5：SOFA燃烧器平面布置图附图6：CFS喷嘴附图7：油二次风喷嘴附图8：二次风喷嘴附图9：一次风室附图10：SOFA二次风门一．概述燃烧方式采用上锅公司的单炉膛双切圆布置摆动式直流燃烧器技术。
本期工程设计煤种设计煤种为王庄贫煤，校核煤种1为混合烟煤。
校核煤种2采用烟煤和无烟煤的混煤（煤质特性近似于贫煤）。
采用双进双出钢球磨煤机直吹式制粉系统，煤粉燃烧器为单炉膛双切圆布置、切向燃烧、摆动式燃烧器。
燃烧器共设置六层煤粉喷嘴，锅炉配置6台MGS-4366型双进双出钢球磨煤机，每台磨的出口两只引出管又一分二为四根煤粉管道接至布置在锅炉前后墙的四个分配器，再一分为二接至炉膛八角的同一层八个煤粉喷嘴，锅炉MCR负荷时投运六层，无备用。
煤粉细度暂按R=18%，均匀性系数1.0~1.1。
90燃烧方式采用低NOx同轴燃烧系统（LNCFS）。
通过分析煤粉燃烧时NOx的生成机理，低NOx煤粉燃烧系统设计的主要任务是减少挥发份氮转化成NOx，其主要方法是建立早期着火和使用控制氧量的燃料/空气分段燃烧技术。
烤烟房全套设备 燃烧机使用说明书
烤烟房全套设备燃烧机使用说明书
一、开机程序
1、打开电源，确认空气压力后启动循环风机，观察循环风机运转是否正常。
2、启动燃烧机，观察各部件动转是否正常，送料及鼓风、引风开始工作。
3、设定好目标温度。
4、点火。
（柴油自动点火）人工先从观察口加1KG左右燃料，按点火开关，观察炉内颗粒有无燃烧，否则再按一次点火开关，重点一分钟。
如果颗粒燃烧开始送料升温。
如果炉膛颗粒过多，必须将颗粒清理出来再点火，否则有气爆危险。
5、打开料门开关，将颗粒加满料斗即可正常燃烧，烤炉开始升温。
二、关机程序
6、关机时，先按延时清料，此时燃烧器停止灯亮，再关延时停机及料门开关，料门关闭，送料机继续送料，将料筒内余料送出，约6分钟燃烧器自动停止。
7、待炉内温度降至120度以下，再关电源开关。
三、注意事项
1、开机时，保证空气压力不低于3KG，否则开关料失控。
2、点火及观察火焰时，不要正对观察孔；避免火焰喷出灼伤自己。
3、如果突然停电，切记把料斗里料全部捞出来。
4、温控仪上的A/M按钮是手动输出功能勿按，当误操作启动了手动功能后指示灯AMN会显示，需再次按压A/M按键3秒关闭。
5、控制箱内各种时间设定及变频器，温度器数不要随意更解，以免影响正常控制。
6、为保证安全，关机人员离开前一定要确认料门开关是否有关，料筒内的燃料是否已全部送出；避免炉内火焰从料筒烧至料斗。
7、每次开机前，把炉条拔出，清理干净，清理炉堂，清理炉灰，炉渣。
8、观察口要在每天开炉前擦干净，以便观察炉内燃烧情况。
气体燃烧机操作指导书

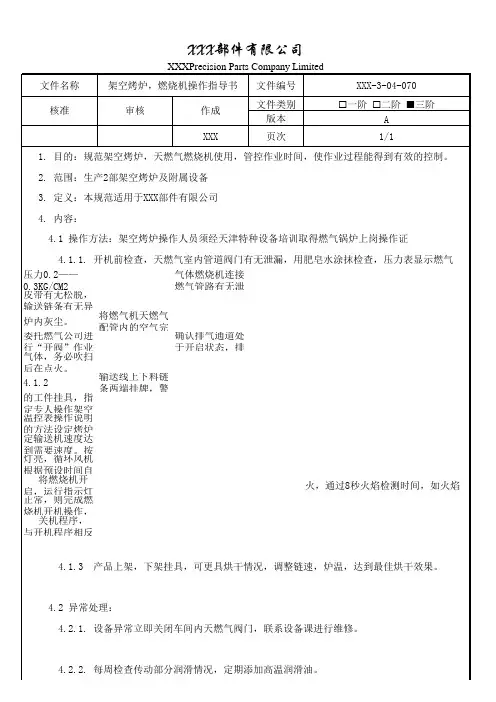

XXXPrecision Parts Company Limited 文件名称 核准 架空烤炉，燃烧机操作指导书 审核 作成 XXX 文件编号 文件类别 版本 页次 XXX-3-04-070 一阶 二阶 三阶 A 1/1
