《材料成型设备》习题集(一)答案

《材料成型设备》习题集(一)答案

《材料成型设备》习题集(一)答案一、问答题1、请说明三种带式制动器的区别,并说明摩擦式离合器-制动器的工作原理与特点。

答:(1)三种带式制动器的区别如下:1)偏心带式制动器结构简单,制动可靠;耗能大;制动力矩可调;常用在小型压力机上与刚性离合器配套。

2)凸轮带式制动器利用凸轮的突变来改变制动器的张紧程度,使能耗减少。

3)气动带式制动器耗能少;可在任意位置制动;与常摩擦离合器配套用于平锻机和热模锻压力机上。

(2)摩擦式离合器-制动器的工作原理常态下弹簧力使离合器中摩擦盘分开,制动器中摩擦盘压紧。

工作时气压力使离合器中摩擦盘压紧,制动器中摩擦盘分开。

(3)摩擦式离合器-制动器的特点:1)动作协调,能耗降低,能在任意时刻进行离合操作,实现制动,加大了操作的安全性;2)与保护装置配套,可随时进行紧急刹车,不同于刚性离合器启动后,主轴一定要转一圈才能停止;3)可以实现寸动,模具的安装调整也很方便;4)结合平稳无冲击,工作噪声亦比刚性离合器小;5)有一定的过载保护能力,但结构复杂,加工和运行维护成本相应提高,需要压缩空气做动力源。

2、曲柄压力机为何要设置飞轮?飞轮是如何起作用的?答:(1)设置飞轮的原因曲柄压力机的负荷属于短期高峰负荷,即在一个工作周期内只在较短时间内承受工作负荷,而较长的时间是远程运转。

选择电动机功率时按短时工作负荷来选择,将会使电动机功率过大。

因此,根据压力机负荷特性加装飞轮后可以大大降低电动机的功率,即在非工作的空转时期电动机对飞轮储能,在冲压工作时能量由飞轮提供。

(2)飞轮的作用飞轮的储存和释放能量的方式是转速的加快和减缓,即在非冲压时期(包括滑块的上下行及停止时刻)电动机驱动飞轮使飞轮的转速加快,冲压工作时飞轮释放能量,转速降低,如此循环。

3、简要说明冷挤压的工作特点,以及对冷挤压机的要求。

答:(1)冷挤压的工作特点1)尺寸精度较高和表面粗糙度较低;2)与切削加工相比,有着较高的材料利用率和产品生产效率;3)存在加工硬化,冷挤压件的强度、硬度都比较高;4)由于有色金属材料的塑性性能好,能挤出形状复杂的零件。

材料成型基本原理课后答案解析

材料成型基本原理课后答案解析

第一章习题1 . 液体与固体及气体比较各有哪些异同点?哪些现象说明金属的熔化并不是原子间结合力的全部破坏?答:(1)液体与固体及气体比较的异同点可用下表说明相同点不同点液体具有自由表面;可压缩性很低具有流动性,不能承受切应力;远程无序,近程有序固体不具有流动性,可承受切应力;远程有序液体完全占据容器空间并取得容器内腔形状;具有流动性远程无序,近程有序;有自由表面;可压缩性很低气体完全无序;无自由表面;具有很高的压缩性(2)金属的熔化不是并不是原子间结合力的全部破坏可从以下二个方面说明:①物质熔化时体积变化、熵变及焓变一般都不大。

金属熔化时典型的体积变化∆V m/V为3%~5%左右,表明液体的原子间距接近于固体,在熔点附近其系统混乱度只是稍大于固体而远小于气体的混乱度。

②金属熔化潜热∆H m约为气化潜热∆H b的1/15~1/30,表明熔化时其内部原子结合键只有部分被破坏。

由此可见,金属的熔化并不是原子间结合键的全部破坏,液体金属内原子的局域分布仍具有一定的规律性。

2 . 如何理解偶分布函数g(r) 的物理意义?液体的配位数N1、平均原子间距r1各表示什么?答:分布函数g(r) 的物理意义:距某一参考粒子r处找到另一个粒子的几率,换言之,表示离开参考原子(处于坐标原子r=0)距离为r的位置的数密度ρ(r)对于平均数密度ρo(=N/V)的相对偏差。

N1 表示参考原子周围最近邻(即第一壳层)原子数。

r1 表示参考原子与其周围第一配位层各原子的平均原子间距,也表示某液体的平均原子间距。

3.如何认识液态金属结构的“长程无序”和“近程有序”?试举几个实验例证说明液态金属或合金结构的近程有序(包括拓扑短程序和化学短程序)。

答:(1)长程无序是指液体的原子分布相对于周期有序的晶态固体是不规则的,液体结构宏观上不具备平移、对称性。

近程有序是指相对于完全无序的气体,液体中存在着许多不停“游荡”着的局域有序的原子集团(2)说明液态金属或合金结构的近程有序的实验例证①偶分布函数的特征对于气体,由于其粒子(分子或原子)的统计分布的均匀性,其偶分布函数g(r)在任何位置均相等,呈一条直线g(r)=1。

材料成型基本原理课后答案

材料成型基本原理课后答案

第十三章思考与练习简述滑移和孪生两种塑性变形机理的主要区别。

答:滑移是指晶体在外力的作用下,晶体的一部分沿一定的晶面和晶向相对于另一部分发生相对移动或切变。

滑移总是沿着原子密度最大的晶面和晶向发生。

孪生变形时,需要达到一定的临界切应力值方可发生。

在多晶体内,孪生变形是极其次要的一种补充变形方式。

设有一简单立方结构的双晶体,如图13-34所示,如果该金属的滑移系是{100} <100>,试问在应力作用下,该双晶体中哪一个晶体首先发生滑移?为什么?答:晶体Ⅰ首先发生滑移,因为Ⅰ受力的方向接近软取向,而Ⅱ接近硬取向。

试分析多晶体塑性变形的特点。

答:①多晶体塑性变形体现了各晶粒变形的不同时性。

②多晶体金属的塑性变形还体现出晶粒间变形的相互协调性。

③多晶体变形的另一个特点还表现出变形的不均匀性。

④多晶体的晶粒越细,单位体积内晶界越多,塑性变形的抗力大,金属的强度高。

金属的塑性越好。

4. 晶粒大小对金属塑性和变形抗力有何影响?答:晶粒越细,单位体积内晶界越多,塑性变形的抗力大,金属的强度高。

金属的塑性越好。

5. 合金的塑性变形有何特点?答:合金组织有单相固溶体合金、两相或多相合金两大类,它们的塑性变形的特点不相同。

单相固溶体合金的塑性变形是滑移和孪生,变形时主要受固溶强化作用,多相合金的塑性变形的特点:多相合金除基体相外,还有其它相存在,呈两相或多相合金,合金的塑性变形在很大程度上取决于第二相的数量、形状、大小和分布的形态。

但从变形的机理来说,仍然是滑移和孪生。

根据第二相又分为聚合型和弥散型,第二相粒子的尺寸与基体相晶粒尺寸属于同一数量级时,称为聚合型两相合金,只有当第二相为较强相时,才能对合金起到强化作用,当发生塑性变形时,首先在较弱的相中发生。

当第二相以细小弥散的微粒均匀分布于基体相时,称为弥散型两相合金,这种弥散型粒子能阻碍位错的运动,对金属产生显着的强化作用,粒子越细,弥散分布越均匀,强化的效果越好。

材料成型设备课后习题答案

材料成型设备课后习题答案

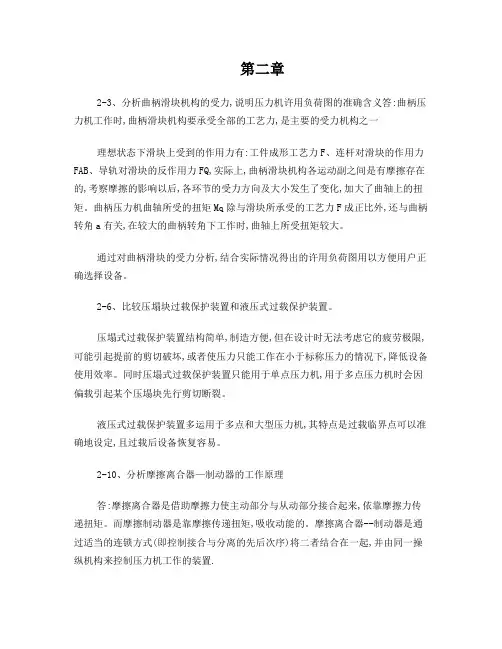

第二章2-3、分析曲柄滑块机构的受力,说明压力机许用负荷图的准确含义答:曲柄压力机工作时,曲柄滑块机构要承受全部的工艺力,是主要的受力机构之一理想状态下滑块上受到的作用力有:工件成形工艺力F、连杆对滑块的作用力FAB、导轨对滑块的反作用力FQ,实际上,曲柄滑块机构各运动副之间是有摩擦存在的,考察摩擦的影响以后,各环节的受力方向及大小发生了变化,加大了曲轴上的扭矩。

曲柄压力机曲轴所受的扭矩Mq除与滑块所承受的工艺力F成正比外,还与曲柄转角a有关,在较大的曲柄转角下工作时,曲轴上所受扭矩较大。

通过对曲柄滑块的受力分析,结合实际情况得出的许用负荷图用以方便用户正确选择设备。

2-6、比较压塌块过载保护装置和液压式过载保护装置。

压塌式过载保护装置结构简单,制造方便,但在设计时无法考虑它的疲劳极限,可能引起提前的剪切破坏,或者使压力只能工作在小于标称压力的情况下,降低设备使用效率。

同时压塌式过载保护装置只能用于单点压力机,用于多点压力机时会因偏载引起某个压塌块先行剪切断裂。

液压式过载保护装置多运用于多点和大型压力机,其特点是过载临界点可以准确地设定,且过载后设备恢复容易。

2-10、分析摩擦离合器—制动器的工作原理答:摩擦离合器是借助摩擦力使主动部分与从动部分接合起来,依靠摩擦力传递扭矩。

而摩擦制动器是靠摩擦传递扭矩,吸收动能的。

摩擦离合器--制动器是通过适当的连锁方式(即控制接合与分离的先后次序)将二者结合在一起,并由同一操纵机构来控制压力机工作的装置.摩擦离合器—制动器从运动状态上可以分为主动、从动和静止三部分,通过摩擦盘使主动和从动、从动和静止部分产生结合和分离状态,常态下弹簧使离合器中摩擦盘分开、制动器中摩擦盘压紧,工作时气压使离合器中摩擦盘压紧、制动器中的摩擦盘分开。

2-11 刚性和摩擦离合器的优缺点具有刚性传递动力或运动作用,而无阻尼作用的离合器。

摩擦离合的优点:1.首先是随时可以结合和脱离,对于模具的调整是非常方便的! 2.结合的平衡,擦半径处的线速度可达15-18米/秒,能在较高的转速下工作,而刚性离合器因受接合时冲击载荷的限制,转速不能过高。

材料成型技术基础课后答案

材料成型技术基础课后答案

第一章金属液态成形1.①液态合金的充型能力是指熔融合金充满型腔,获得轮廓清晰、形状完整的优质铸件的能力。

②流动性好,熔融合金充填铸型的能力强,易于获得尺寸准确、外形完整的铸件。

流动性不好,则充型能力差,铸件容易产生冷隔、气孔等缺陷。

③成分不同的合金具有不同的结晶特性,共晶成分合金的流动性最好,纯金属次之,最后是固溶体合金。

④相比于铸钢,铸铁更接近更接近共晶成分,结晶温度区间较小,因而流动性较好。

2.浇铸温度过高会使合金的收缩量增加,吸气增多,氧化严重,反而是铸件容易产生缩孔、缩松、粘砂、夹杂等缺陷。

3.缩孔和缩松的存在会减小铸件的有效承载面积,并会引起应力集中,导致铸件的力学性能下降。

缩孔大而集中,更容易被发现,可以通过一定的工艺将其移出铸件体外,缩松小而分散,在铸件中或多或少都存在着,对于一般铸件来说,往往不把它作为一种缺陷来看,只有要求铸件的气密性高的时候才会防止。

4 液态合金充满型腔后,在冷却凝固过程中,若液态收缩和凝固收缩缩减的体积得不到补足,便会在铸件的最后凝固部位形成一些空洞,大而集中的空洞成为缩孔,小而分散的空洞称为缩松。

浇不足是沙型没有全部充满。

冷隔是铸造后的工件稍受一定力后就出现裂纹或断裂,在断口出现氧化夹杂物,或者没有融合到一起。

出气口目的是在浇铸的过程中使型腔内的气体排出,防止铸件产生气孔,也便于观察浇铸情况。

而冒口是为避免铸件出现缺陷而附加在铸件上方或侧面的补充部分。

逐层凝固过程中其断面上固相和液相由一条界线清楚地分开。

定向凝固中熔融合金沿着与热流相反的方向按照要求的结晶取向进行凝固。

5.定向凝固原则是在铸件可能出现缩孔的厚大部位安放冒口,并同时采用其他工艺措施,使铸件上远离冒口的部位到冒口之间建立一个逐渐递增的温度梯度,从而实现由远离冒口的部位像冒口方向顺序地凝固。

铸件相邻各部位或铸件各处凝固开始及结束的时间相同或相近,甚至是同时完成凝固过程,无先后的差异及明显的方向性,称作同时凝固。

工程材料及成型技术课后作业参考答案

工程材料及成型技术课后作业参考答案
Ac1 + 30~50℃
3. 淬火钢进行回火的目的是 淬火应力, 力学性能, 工件的组织和尺寸。回火温度越高,钢的强度与硬度越 。
减少或消除
调整
稳定

4. 钢的淬透性越高,则其C曲线的位置越 , 说明临界冷却速度越 。
靠右

作业 04a 钢-结构钢
判断题
1. 所有的合金元素都能提高钢的淬透性。
1. T8钢比T12和40钢有更好的淬透性和淬硬性。
F
2. T8钢与20MnVB相比,淬硬性和淬高其红硬性。
F
4. 高速钢需要反复锻造是因为硬度高不易成型。
F
5.高速钢采用很高温度淬火,其目的是使碳化物尽可能多地 溶入A中,从而提高钢的红硬性。
T
6. A型不锈钢可采用加工硬化提高强度。
T
7. A不锈钢的热处理工艺是淬火后低温回火处理。
F
8. GCr15钢制造的高精度丝杠于淬火后进行冷处理, 可消除残余A,以提高尺寸稳定性。
T
填空题
1. T12 是 钢,可制造 。
碳素工具
锯条、量规
2. 9SiCr 是 钢,可制造 。
a
5. 完全退火主要适用于: a. 共析钢 b. 亚共析钢 c. 过共析钢
b
6. 钢的回火处理是在: a. 退火后进行 b. 淬火后进行 c. 正火后进行
b
7. 20钢的渗C温度范围是: a. 600~650℃ b. 800~820℃ c. 900~950℃ d. 1000~1050℃
4
3. α-Fe、Al、Cu、Ni、V、Mg、Zn各属何种晶体结构: 体心立方 ;面心立方 ;密排六方 。
α-Fe、V

材料成型基本原理课后答案

材料成型基本原理课后答案

1 表面张力—表面上平行于表面切线方向且各方向大小相等的张力。

表面张力是由于物体在表面上的质点受力不均匀所致。

2 粘度-表面上平行于表面切线方向且各方向大小相等的张力。

或作用于液体表面的应力τ大小与垂直于该平面方向上的速度梯度dvx/dvy的比例系数。

3 表面自由能(表面能)-为产生新的单位面积表面时系统自由能的增量。

4 液态金属的充型能力-液态金属充满铸型型腔,获得形状完整、轮廓清晰的铸件的能力,即液态金属充填铸型的能力。

5 液态金属的流动性-是液态金属的工艺性能之一,与金属的成分、温度、杂质含量及其物理性质有关。

6 铸型的蓄热系数-表示铸型从液态金属吸取并储存在本身中热量的能力。

7 不稳定温度场-温度场不仅在空间上变化,并且也随时间变化的温度场稳定温度场-不随时间而变的温度场(即温度只是坐标的函数):8 温度梯度—是指温度随距离的变化率。

或沿等温面或等温线某法线方向的温度变化率。

9 溶质平衡分配系数K0—特定温度T*下固相合金成分浓度CS*与液相合金成分CL*达到平衡时的比值。

10 均质形核和异质形核-均质形核(Homogeneous nucleation) :形核前液相金属或合金中无外来固相质点而从液相自身发生形核的过程,亦称“自发形核” 。

非均质形核(Hetergeneous nucleation) :依靠外来质点或型壁界面提供的衬底进行生核过程,亦称“异质形核”。

11、粗糙界面和光滑界面-从原子尺度上来看,固-液界面固相一侧的点阵位置只有50%左右被固相原子所占据,从而形成一个坑坑洼洼凹凸不平的界面层。

粗糙界面在有些文献中也称为“非小晶面”。

光滑界面—从原子尺度上来看,固-液界面固相一侧的点阵位置几乎全部为固相原子占满,只留下少数空位或台阶,从而形成整体上平整光滑的界面结构。

也称为“小晶面”或“小平面”。

12 “成分过冷”与“热过冷”-液态合金在凝固过程中溶质再分配引起固-液界面前沿的溶质富集,导致界面前沿熔体液相线的改变而可能产生所谓的“成分过冷”。

材料加工成型 课后习题答案

材料加工成型  课后习题答案

习题参考答案《材料成形》部分第1章铸造填空题:1、熔模铸造;压力铸造;金属型铸造;陶瓷型铸造;消失模铸造;2、缩孔;缩松;3、铸造性能;工艺;4、收缩;如缩孔、缩松、变形、开裂;5、模样;6、热应力;收缩应力;7、拉;压;8、液态收缩;凝固收缩;固态收缩;9、充型能力;充型能力;10、向下;向上;补缩;单项选择题:1、①2、③3、②4、②5、①多项选择题:1、②、③、⑤2、③、3、①、②、⑤4、①、③结构改错题:1、答:不合理。

大平面应朝下,如下图所示。

2、答:(a):分型面应为简单平面,使造型工艺大大简化;(b):防止缩孔产生,壁厚应尽量均匀3、答:(a)图A-A截面改为加强筋型。

(b)图上表面改掉不必要的外凸缘结构,使三箱造型变为二箱造型,简化铸造工艺。

(c)图将厚大的截面处改成壁厚均匀的结构,避免热节处易产生的缩孔、缩松等缺陷;另外,避免壁厚不均易产生应力变形甚至产生裂纹等缺陷。

4、答:(a)铸件的结构应尽量避免过大的水平壁。

浇注时铸件朝上的水平面易产生气孔、砂眼、夹渣等缺陷。

将图中过的大水平面改为倾斜的表面。

(b)凸台和筋的设计应便于造型和起模。

图中的凸台必须用活块或外砂芯才能取出模样。

改后图形为:5、答:(a)图的两个斜凸台在造型时影响起模,需采用活快。

因此,应设计成向上的直凸台,简化造型工艺,减低成本、提高生产效率。

(b)图原设计需用两个型芯,其中的型芯1为悬臂型芯、下芯时必须使用芯撑,型芯的固定、排气和清理都比较困难。

将两个连通成一体,则便于造型时型芯的稳固支撑、安放、排气和铸造后的清理方便。

简答题: 1、答: 起始阶段两杆处于塑性阶段,冷却到t 1-t 2阶段后,细杆进入弹性状态而粗干仍处于塑性,导致在横杆的作用下将对粗干产生压应力,细杆受到拉应力。

这时粗杆将产生压塑变形,使粗细两杆收缩趋于一致,应力将消失。

继续冷却T2-T3,此时两杆均进入弹性状态,粗杆温度高,产生较大收缩,而细杆温度低,收缩以几乎停止。

【免费下载】材料成型基础课后习题答案

【免费下载】材料成型基础课后习题答案

对全部高中资料试卷电气设备,在安装过程中以及安装结束后进行高中资料试卷调整试验;通电检查所有设备高中资料电试力卷保相护互装作置用调与试相技互术关,系电,力根通保据过护生管高产线中工敷资艺设料高技试中术卷资,配料不置试仅技卷可术要以是求解指,决机对吊组电顶在气层进设配行备置继进不电行规保空范护载高与中带资负料荷试下卷高问总中题体资,配料而置试且时卷可,调保需控障要试各在验类最;管大对路限设习度备题内进到来行位确调。保整在机使管组其路高在敷中正设资常过料工程试况中卷下,安与要全过加,度强并工看且作护尽下关可都于能可管地以路缩正高小常中故工资障作料高;试中对卷资于连料继接试电管卷保口破护处坏进理范行高围整中,核资或对料者定试对值卷某,弯些审扁异核度常与固高校定中对盒资图位料纸置试,.卷保编工护写况层复进防杂行腐设自跨备动接与处地装理线置,弯高尤曲中其半资要径料避标试免高卷错等调误,试高要方中求案资技,料术编试交写5、卷底重电保。要气护管设设装线备备置敷4高、调动设中电试作技资气高,术料课中并3中试、件资且包卷管中料拒含试路调试绝线验敷试卷动槽方设技作、案技术,管以术来架及避等系免多统不项启必方动要式方高,案中为;资解对料决整试高套卷中启突语动然文过停电程机气中。课高因件中此中资,管料电壁试力薄卷高、电中接气资口设料不备试严进卷等行保问调护题试装,工置合作调理并试利且技用进术管行,线过要敷关求设运电技行力术高保。中护线资装缆料置敷试做设卷到原技准则术确:指灵在导活分。。线对对盒于于处调差,试动当过保不程护同中装电高置压中高回资中路料资交试料叉卷试时技卷,术调应问试采题技用,术金作是属为指隔调发板试电进人机行员一隔,变开需压处要器理在组;事在同前发一掌生线握内槽图部内 纸故,资障强料时电、,回设需路备要须制进同造行时厂外切家部断出电习具源题高高电中中源资资,料料线试试缆卷卷敷试切设验除完报从毕告而,与采要相用进关高行技中检术资查资料和料试检,卷测并主处且要理了保。解护现装场置设。备高中资料试卷布置情况与有关高中资料试卷电气系统接线等情况,然后根据规范与规程规定,制定设备调试高中资料试卷方案。

材料成型设备课后习题答案

材料成型设备课后习题答案

材料成型设备课后习题答案-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN材料成型设备一、填空题40分,共20小题,集中在二三四五章1、曲柄压力机的组成:工作机构、传动系统、操作机构、能源部分、支撑部分、辅助系统。

P102、曲柄压力机的辅助分类方式:P11按滑块数量分类:单动压力机、双动压力机-按压力机连杆数量分类:单点压力机、双点压力机和四点压力机(“点”数是指压力机工作机构中连杆的数目)3、曲柄压力机型号表示 P124、曲柄滑块机构按曲柄形式,曲柄滑块机构主要有几种:曲轴式、偏心齿轮式 P175、装模高度调节方式:调节连杆长度、调节滑块高度、调节工作台6、过载保护装置:压塌块式过载保护装置和液压式过载保护装置-两种P197、离合器可分为刚性离合器和摩擦式离合器-,制动器多为摩擦式、有盘式和带式-8、刚性离合器按结合零件可分为转键式,滑销式,滚柱式和牙嵌式9、飞轮的储存和释放能量的方式是转速的加快和减缓-10、曲柄压力机的主要技术参数:通常曲柄压力机设备越小,滑块行程次数越大。

装模高度是指滑块在下死点时滑块下表面到工作台点半上表面的距离。

最大装模高度是指当装模高度调节装置将滑块调节至最上位置时的装模高度值。

与装模高度并行的标准还有封闭高度。

封闭高度是指滑块处于下死点时,滑块下表面与压力机工作台上表面的距离,封闭高度与装模高度不同的是少一块工作台垫板厚度 P4211、一般拉深压力机有两个滑块(称双动拉深压力机),外滑块用于压边,内滑块用于拉伸成型P5312、液压机的工作介质有两种,采用乳化液的一般叫水压机,采用油的一般叫油压机,油压机中使用做多的是机械油(标准称全损耗系统用油)P8513、液压机本体结构一般由机架部件,液压缸部件,运动部件及其导向装置所组成。

P8714、液压机立柱的预紧方式主要有加热预紧、液压预紧和超压预紧 P9115、液压缸结构可以分为柱塞式,活塞式和差动柱塞式三种形式。

合工大版材料成型原理课后习题参考答案(重要习题加整理)

合工大版材料成型原理课后习题参考答案(重要习题加整理)

第二章 凝固温度场P498. 对于低碳钢薄板,采用钨极氩弧焊较容易实现单面焊双面成形(背面均匀焊透)。

采用同样焊接规范去焊同样厚度的不锈钢板或铝板会出现什么后果?为什么?解:采用同样焊接规范去焊同样厚度的不锈钢板可能会出现烧穿,这是因为不锈钢材料的导热性能比低碳钢差,电弧热无法及时散开的缘故;相反,采用同样焊接规范去焊同样厚度的铝板可能会出现焊不透,这是因为铝材的导热能力优于低碳钢的缘故。

9. 对于板状对接单面焊焊缝,当焊接规范一定时,经常在起弧部位附近存在一定长度的未焊透,分析其产生原因并提出相应工艺解决方案。

解:(1)产生原因:在焊接起始端,准稳态的温度场尚未形成,周围焊件的温度较低,电弧热不足以将焊件熔透,因此会出现一定长度的未焊透。

(2)解决办法:焊接起始段时焊接速度慢一些,对焊件进行充分预热,或焊接电流加大一些,待焊件熔透后再恢复到正常焊接规范。

生产中还常在焊件起始端固定一个引弧板,在引弧板上引燃电弧并进行过渡段焊接,之后再转移到焊件上正常焊接。

第四章 单相及多相合金的结晶 P909.何为成分过冷判据?成分过冷的大小受哪些因素的影响? 答: “成分过冷”判据为:R G L <NLD RLL L e K K D C m δ-+-0011当“液相只有有限扩散”时,δN =∞,0C C L =,代入上式后得R G L<000)1(K K D C m L L -( 其中: G L — 液相中温度梯度 R — 晶体生长速度 m L — 液相线斜率 C 0 — 原始成分浓度 D L — 液相中溶质扩散系数 K 0 — 平衡分配系数K )成分过冷的大小主要受下列因素的影响:1)液相中温度梯度G L , G L 越小,越有利于成分过冷 2)晶体生长速度R , R 越大,越有利于成分过冷 3)液相线斜率m L ,m L 越大,越有利于成分过冷 4)原始成分浓度C 0, C 0越高,越有利于成分过冷 5)液相中溶质扩散系数D L, D L 越底,越有利于成分过冷6)平衡分配系数K 0 ,K 0<1时,K 0 越 小,越有利于成分过冷;K 0>1时,K 0越大,越有利于成分过冷。

材料成型设备课后习题答案解析

材料成型设备课后习题答案解析

材料成型设备一、填空题40分,共20小题,集中在二三四五章1、曲柄压力机的组成:工作机构、传动系统、操作机构、能源部分、支撑部分、辅助系统。

P102、曲柄压力机的辅助分类方式:P11按滑块数量分类:单动压力机、双动压力机-按压力机连杆数量分类:单点压力机、双点压力机和四点压力机(“点”数是指压力机工作机构中连杆的数目)3、曲柄压力机型号表示P124、曲柄滑块机构按曲柄形式,曲柄滑块机构主要有几种:曲轴式、偏心齿轮式P175、装模高度调节方式:调节连杆长度、调节滑块高度、调节工作台6、过载保护装置:压塌块式过载保护装置和液压式过载保护装置-两种P197、离合器可分为刚性离合器和摩擦式离合器-,制动器多为摩擦式、有盘式和带式-8、刚性离合器按结合零件可分为转键式,滑销式,滚柱式和牙嵌式9、飞轮的储存和释放能量的方式是转速的加快和减缓-10、曲柄压力机的主要技术参数:通常曲柄压力机设备越小,滑块行程次数越大。

装模高度是指滑块在下死点时滑块下表面到工作台点半上表面的距离。

最大装模高度是指当装模高度调节装置将滑块调节至最上位置时的装模高度值。

与装模高度并行的标准还有封闭高度。

封闭高度是指滑块处于下死点时,滑块下表面与压力机工作台上表面的距离,封闭高度与装模高度不同的是少一块工作台垫板厚度P4211、一般拉深压力机有两个滑块(称双动拉深压力机),外滑块用于压边,内滑块用于拉伸成型P5312、液压机的工作介质有两种,采用乳化液的一般叫水压机,采用油的一般叫油压机,油压机中使用做多的是机械油(标准称全损耗系统用油)P8513、液压机本体结构一般由机架部件,液压缸部件,运动部件及其导向装置所组成。

P8714、液压机立柱的预紧方式主要有加热预紧、液压预紧和超压预紧P9115、液压缸结构可以分为柱塞式,活塞式和差动柱塞式三种形式。

P9416、液压元件是组成液压系统的基本要素,由动力元件,执行元件,控制元件及辅助元件四部分组成。

《高分子材料成型加工》课后习题参考答案

《高分子材料成型加工》课后习题参考答案

绪论习题与思考题 (1)第一章习题与思考题 (3)第四章习题与思考题 (5)第五章习题与思考题 (6)第六章习题与思考题 (9)第七章习题与思考题 (15)第八章习题与思考题 (17)第九章习题与思考题 (20)第十章习题与思考题 (22)绪论习题与思考题2.分别区分“通用塑料”和“工程塑料”,“热塑性塑料”和“热固性塑料”,“简单组分高分子材料”和“复杂组分高分子材料”,并请各举2~3例。

答:通用塑料:一般指产量大、用途广、成型性好、价廉的塑料。

通用塑料有:PE,PP,PVC,PS等;工程塑料:是指拉伸强度大于50MPa,冲击强度大于6kJ/m2 ,长期耐热温度超过100℃的,刚性好、蠕变小、自润滑、电绝缘、耐腐蚀等,可代替金属用作结构件的塑料。

工程塑料有:PA,PET,PBT,POM等;工程塑料是指被用做工业零件或外壳材料的工业用塑料,是强度、耐冲击性、耐热性、硬度及抗老化性均优的塑料。

日本业界将它定义为“可以做为构造用及机械零件用的高性能塑料,耐热性在100℃以上,主要运用在工业上”。

热塑性塑料:加热时变软以至流动,冷却变硬,这种过程是可逆的,可以反复进行。

聚乙烯、聚丙烯、聚氯乙烯、聚苯乙烯、聚甲醛、聚砜、聚苯醚,氯化聚醚等都是热塑性塑料。

(热塑性塑料中树脂分子链都是线型或带支链的结构,分子链之间无化学键产生,加热时软化流动、冷却变硬的过程是物理变化;)热固性塑料:第一次加热时可以软化流动,加热到一定温度,产生化学反应一交链固化而变硬,这种变化是不可逆的,此后,再次加热时,已不能再变软流动了。

正是借助这种特性进行成型加工,利用第一次加热时的塑化流动,在压力下充满型腔,进而固化成为确定形状和尺寸的制品。

这种材料称为热固性塑料。

(热固性塑料的树脂固化前是线型或带支链的,固化后分子链之间形成化学键,成为三维的网状结构,不仅不能再熔触,在溶剂中也不能溶解。

)酚醛、脲醛、三聚氰胺甲醛、不饱和聚酯、有机硅等塑料,都是热固性塑料。

《材料成型工艺基础》习题答案剖析

《材料成型工艺基础》习题答案剖析

材料成型工艺基础(第三版)部分课后习题答案第一章⑵.合金流动性决定于那些因素?合金流动性不好对铸件品质有何影响?答:①合金的流动性是指合金本身在液态下的流动能力。

决定于合金的化学成分、结晶特性、粘度、凝固温度范围、浇注温度、浇注压力、金属型导热能力。

②合金流动性不好铸件易产生浇不到、冷隔等缺陷,也是引起铸件气孔、夹渣、缩孔缺陷的间接原因。

⑷.何谓合金的收缩?影响合金收缩的因素有哪些?答:①合金在浇注、凝固直至冷却至室温的过程中体积和尺寸缩减的现象,称为收缩。

②影响合金收缩的因素:化学成分、浇注温度、铸件结构和铸型条件。

⑹.何谓同时凝固原则和定向凝固原则?试对下图所示铸件设计浇注系统和冒口及冷铁,使其实现定向凝固。

答:①同时凝固原则:将内浇道开在薄壁处,在远离浇道的厚壁处出放置冷铁,薄壁处因被高温金属液加热而凝固缓慢,厚壁出则因被冷铁激冷而凝固加快,从而达到同时凝固。

②定向凝固原则:在铸件可能出现缩孔的厚大部位安放冒口,使铸件远离冒口的部位最先凝固,靠近冒口的部位后凝固,冒口本身最后凝固。

第二章⑴ .试从石墨的存在和影响分析灰铸铁的力学性能和其他性能特征。

答:石墨在灰铸铁中以片状形式存在,易引起应力集中。

石墨数量越多,形态愈粗大、分布愈不均匀,对金属基体的割裂就愈严重。

灰铸铁的抗拉强度低、塑性差,但有良好的吸震性、减摩性和低的缺口敏感性,且易于铸造和切削加工。

石墨化不充分易产生白口,铸铁硬、脆,难以切削加工;石墨化过分,则形成粗大的石墨,铸铁的力学性能降低。

⑵.影响铸铁中石墨化过程的主要因素是什么?相同化学成分的铸铁件的力学性能是否相同?答:①主要因素:化学成分和冷却速度。

②铸铁件的化学成分相同时铸铁的壁厚不同,其组织和性能也不同。

在厚壁处冷却速度较慢,铸件易获得铁素体基体和粗大的石墨片,力学性能较差;而在薄壁处,冷却速度较快,铸件易获得硬而脆的白口组织或麻口组织。

⑸.什么是孕育铸铁?它与普通灰铸铁有何区别?如何获得孕育铸铁?答:①经孕育处理后的灰铸铁称为孕育铸铁。

材料成型基础课后习题答案

材料成型基础课后习题答案

材料成型基础课后习题答案材料成型基础课后习题答案材料成型是一门重要的工程学科,涉及到材料的加工、成型和变形等方面。

在学习这门课程时,我们经常会遇到一些习题,通过解答这些习题,可以加深对材料成型基础知识的理解和掌握。

下面是一些常见的材料成型基础课后习题及其答案,供大家参考。

1. 什么是材料成型?答:材料成型是指将原始材料通过一系列的工艺操作,使其发生形状、尺寸和性能的变化,最终得到所需的成品的过程。

2. 材料成型的分类有哪些?答:材料成型可以分为塑性成型和非塑性成型两大类。

塑性成型是指通过材料的塑性变形来实现成型的过程,如锻造、压力成型等;非塑性成型是指通过材料的断裂、破碎等非塑性变形来实现成型的过程,如切削加工、焊接等。

3. 什么是锻造?答:锻造是一种常用的塑性成型方法,通过对金属材料进行加热后的塑性变形,使其在模具的作用下得到所需的形状和尺寸。

锻造可以分为冷锻和热锻两种方式。

4. 锻造的优点有哪些?答:锻造具有以下几个优点:- 可以改善金属材料的内部组织结构,提高其力学性能;- 可以提高材料的密度和均匀性;- 可以减少材料的加工量,提高生产效率;- 可以节约材料和能源。

5. 什么是压力成型?答:压力成型是一种常用的塑性成型方法,通过对材料施加压力,使其发生塑性变形,最终得到所需的形状和尺寸。

压力成型包括挤压、拉伸、冲压等多种方法。

6. 压力成型的应用领域有哪些?答:压力成型广泛应用于汽车制造、航空航天、电子产品等领域。

例如,汽车制造中的车身板件、发动机零件等都是通过压力成型得到的。

7. 什么是切削加工?答:切削加工是一种常用的非塑性成型方法,通过对材料进行切削、剪切等操作,使其发生变形,最终得到所需的形状和尺寸。

切削加工包括车削、铣削、钻削等多种方法。

8. 切削加工的优点有哪些?答:切削加工具有以下几个优点:- 可以实现高精度的加工,得到精确的形状和尺寸;- 可以加工各种材料,包括金属、塑料、陶瓷等;- 可以加工复杂的形状和结构。

材料成型原理课后题答案

材料成型原理课后题答案

8:本质金属液态合金构造与理想纯金属液态构造有何不一样?答:纯金属的液态构造是由原子公司、游离原子、空穴或裂纹构成的,是近程有序的。

液态中存在着很大的能量起伏。

而本质金属中存在大批的杂质原子,形成夹杂物,除了存在构造起伏和能量起伏外还存在浓度起伏。

12:简述液态金属的表面张力的本质及其影响因数。

答:本质:表面张力是表面能的物理表现,是是由原子间的作使劲及其在表面和内部间摆列状态的差异惹起的。

影响因数:熔点、温度和溶质元素。

13:简述界面现象对液态成形过程的影响。

答:表面张力会产生一个附带压力,当固液互相湿润时,附带压力有助于液体的充填。

液态成形所用的铸型或涂料资料与液态合金应是不湿润的,使铸件的表面得以光洁。

凝结后期,表面张力对铸件凝结过程的补索状况,及能否出现热裂缺点有重要影响。

15:简述过冷度与液态金属凝结的关系。

答:过冷度就是凝结的驱动力,过冷度越大,凝结的驱动力也越大;过冷度为零时,驱动力不存在。

液态金属不会在没有过冷度的状况下凝结。

16:用动力学理论论述液态金属达成凝结的过程。

答:高能态的液态原子变为低能态的固态原子,一定超出高能态的界面,界面拥有界面能。

生核或晶粒的长大是液态原子不停地向固体晶粒聚积的过程,是固液界面不停向前推动的过程。

只有液态金属中那些拥有高能态的原子才能超出更高能态的界面成为固体中的原子,进而达成凝结过程。

17:简述异质形核与均质形核的差异。

答:均质形核是依赖液态金属内部自己的构造自觉形核,异质形核是依赖外来夹杂物所供给的异质界面非自觉的形核。

异质形核与固体杂质接触,减少了表面自由能的增添。

异质形核形核功小,形核所需的构造起伏和能量起伏就小,形核简单,所需过冷度小。

18:什么条件下晶体以平面的方式生长?什么条件下晶体以树枝晶方式生长?答:①平面方式长大:固液界眼前面的液体正温度梯度散布,固液界眼前面的过冷地区及过冷度极小,晶体生长时凝结潜热析出的方向与晶体的生长方向相反。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

材料成型设备一、填空题40分,共20小题,集中在二三四五章1、曲柄压力机的组成:工作机构、传动系统、操作机构、能源部分、支撑部分、辅助系统。

P102、曲柄压力机的辅助分类方式:P11按滑块数量分类:单动压力机、双动压力机-按压力机连杆数量分类:单点压力机、双点压力机和四点压力机(“点”数是指压力机工作机构中连杆的数目)3、曲柄压力机型号表示P124、曲柄滑块机构按曲柄形式,曲柄滑块机构主要有几种:曲轴式、偏心齿轮式P175、装模高度调节方式:调节连杆长度、调节滑块高度、调节工作台6、过载保护装置:压塌块式过载保护装置和液压式过载保护装置-两种P197、离合器可分为刚性离合器和摩擦式离合器-,制动器多为摩擦式、有盘式和带式-8、刚性离合器按结合零件可分为转键式,滑销式,滚柱式和牙嵌式9、飞轮的储存和释放能量的方式是转速的加快和减缓-10、曲柄压力机的主要技术参数:通常曲柄压力机设备越小,滑块行程次数越大。

装模高度是指滑块在下死点时滑块下表面到工作台点半上表面的距离。

最大装模高度是指当装模高度调节装置将滑块调节至最上位置时的装模高度值。

与装模高度并行的标准还有封闭高度。

封闭高度是指滑块处于下死点时,滑块下表面与压力机工作台上表面的距离,封闭高度与装模高度不同的是少一块工作台垫板厚度P4211、一般拉深压力机有两个滑块(称双动拉深压力机),外滑块用于压边,内滑块用于拉伸成型P5312、液压机的工作介质有两种,采用乳化液的一般叫水压机,采用油的一般叫油压机,油压机中使用做多的是机械油(标准称全损耗系统用油)P8513、液压机本体结构一般由机架部件,液压缸部件,运动部件及其导向装置所组成。

P8714、液压机立柱的预紧方式主要有加热预紧、液压预紧和超压预紧P9115、液压缸结构可以分为柱塞式,活塞式和差动柱塞式三种形式。

P9416、液压元件是组成液压系统的基本要素,由动力元件,执行元件,控制元件及辅助元件四部分组成。

17、液压机的主要技术参数:最大行程S(单位mm)是指活动横梁能够移动的最大距离。

它反映了液压机能够加工零件的最大高度。

P10618、挤出成型设备一般由主机(挤出机),辅机和控制系统组成,统称为挤出机组。

P10919、挤出成型理论包括:固体输送区的固体输送理论,熔融区的熔融理论以及均化区的熔体输送理论。

P11220、挤出机的综合工作点:螺杆特性线与口模特性线的交点。

P118 21、挤出机的加热方法:液体加热,蒸气加热和电加热。

22、挤出机的冷却包括料筒的冷却,螺杆的冷却,料斗座的冷却。

P13323、注射成型机通常包括注射装置,合模装置,液压传动系统,电气控制系统等部分组成。

P14824、注射成型机的分类主要根据注射和合模装置的排列方式进行分类。

可分为立式注射成型机,卧式注射成型机和角式注射成型机。

P15125、注射剂的主要技术参数:注射量也称工程注射量,指对空注射的条件下,注射螺旋或柱塞作一次最大柱塞行程时,柱塞装置所能达到的最大注射量注射压力一般为105~150MPa注射速度、注射速率、注射时间P19226、为了提高注射制作制件的质量,尤其对形状复杂制件的成型,发展了变速注射,即注射速度是变化的,其变化规律由制作的结构形状和塑料的性能P19327、多色注射成型机包括双色注射成型机和三色注射成型机。

双色注射有“双混色”注射和“双清色”注射两种。

二、问答题共50分,15-15-10-10,二、三、四、五章一章一题三、1.曲柄压力机的机身变形及原因?(第二章曲柄压力机,P23)答:对于开式机身:由于机身近似"C"形,在负荷的作用下将形成前开状态的变形,致使平行度和垂直度大大降低。

原因:受力时易产生垂直位移Δh和角位移Δα对于闭式机身:闭式机身形成一个对称的封闭框形结构,在压力机工作受力后仅产生垂直变形,刚度比开式机身好,广泛应用于大中型压力机。

2.飞轮的作用及体现方式?通常什么零件充当飞轮的角色?(第二章曲柄压力机,P31)答:飞轮的作用:在非工作的空转时期电动机对飞轮储能,在冲压工作时能量由飞轮提供。

体现方式:飞轮的储存能量的方式是转速的加快和减缓,即在非冲压时期(包括滑块的上下行及停止时刻),电动机驱动飞轮使飞轮的转速加快,冲压工作时飞轮释放能量而转速降低,如此循环。

飞轮的角色是:主要组成是最后一级的大齿轮或大带轮。

3.如何选择曲柄压力机? (第二章曲柄压力机,P44)答:曲柄压力机选择时应主要考虑如下几个问题:(1)压力机的选型根据冲压件的工艺性质、产品大小以及精度要求选择压力机类型(2)冲压力的计算冲压力的计算包括连个内容,计算冲压力和确定冲压力发生的时刻。

(3)设备的许用载荷压力机类型选定后,进一步需根据变形力的大小、冲压件的尺寸和模具尺寸来确定设备的规格。

(4)初选设备将冲压力的计算图与设备许用负荷对比,当冲压力的计算图图形曲线全部落在压力机许用负荷的安全区内时,即可初选该型号压力机。

(5)设备做功校核如果我们选择的压力机类型是与所进行的冲压工艺相对应,则设备做功可不校核;若在通用曲柄压力机上进行拉深、挤压、复合工序等,则需进行设备做功校核。

(6)装模高度校核(7)滑块行程校核(8)模具安装尺寸空间包括工作台面的大小和模柄孔尺寸,校核模具是否能在工作台上正确安装和定位。

4.简述液压机的工作原理及各部分组成?(第三章液压机,P82、P83)答:工作原理:液压机是根据静态下密闭容器中液体压力等值传递的帕斯卡原理制成的,是一种利用液体的压力来传递能量以完成各种成型加工工艺的机器(结合P82图文)各部分组成:液压机一般由本体和液压系统两部分组成。

本体结构一般由机架部件、液压缸部件、运动部件及其导向装置所组成。

液压系统由动力元件、执行元件、控制元件及辅助元件四部分组成。

5.液压机工作过程及各部分组成?(第三章液压机,P84、P83)答:工作时,在工作缸的上腔通入高压液体,在液体压力下推动活塞、活动横梁及固定在活动横梁上的模具上下运动,使工件在上、下模之间成形。

回程时,工作缸的下腔通入高压液体,在推动活塞带着活动横梁向上运动,返回其初始位置。

若需顶出工件,则在顶出缸下腔通入高压液体,使顶出活塞上升,将工件顶起,然后向顶出缸上腔通入高压液体,使其回程,这样就完成一个工作循环。

各部分组成:液压机一般由本体和液压系统两部分组成。

本体结构一般由机架部件、液压缸部件、运动部件及其导向装置所组成。

液压系统由动力元件、执行元件、控制元件及辅助元件四部分组成。

6.挤出机中螺杆的渐变型与突变型的区别,各适合什么类型(第四章塑料挤出机,P120)答:渐变型螺杆是由加料段较深螺槽向均化段较浅螺槽的过渡,是在一个较长的螺杆轴向距离内完成的;而突变型螺杆的上述过渡是在较短的螺杆轴向距离内完成的。

渐变型螺杆大多用于非结晶型塑料的加工,它对大多数物料能提供较好的热传导,对物料的剪切作用较小,而且可以控制,适用于热敏性塑料,也可用于结晶型塑料。

突变型螺杆适用于粘度较低、具有突变熔点的结晶型塑料,如尼龙、聚烯烃等。

7、简述塑料注射成型机的生产工艺过程(第五章塑料注射成型机,P148)答:塑料注射成型是利用塑料的三种物理状态(玻璃态、高弹态和粘流态),在一定的工艺条件下,借助于注射成型机和模具,成型出所需要的制品。

其工作过程可大致表示成如下几个基本程序:(1)合模与锁紧(2)注射装置前移(3)注射与保压(4)制件冷却与预塑化(5)注射装置后退(6)开模与顶出制件8.注射机中合模装置的作用?(第五章塑料注射成型机,P163)答:合模装置的作用主要有三个方面:其一,实现模具的可靠开合动作和必要的行程;其二,在注射和保压时,提供足够的锁模力;其三,开模时提供顶出制件的顶出力及相应的行程。

1.成形:毛坯(一般指固态金属或非金属)在外界压力的作用下,借助于模具通过材料的塑性变形来获得模具所给予的形状,尺寸和性能的制品。

2.成型:指也太或半固态的原材料(金属或非金属)在外界压力或自重力的作用下,通过流动填充(或模具)的型腔来获得于型腔的形状和尺寸想一致的制品3.曲柄压力机是通过曲柄连杆机构获得材料成形时所需的力和直线位移的成型设备。

4.曲柄压力机的组成:工作机构,传动机构,操作机构,能源部分,支持部分,辅助系统5.曲柄压力机的分类:开式和闭式(根据床身结构)开式:便于模具安装调整和成型操作,但是机身刚度(特别是角刚度)较差,变形吼影响制作精度和降低模具寿命,使用小型压力机,常用1000KN以下。

闭式:机身前后敞开,两侧封闭,在前后两面进行模具安装和成形操作,机身手里变形后,产生垂直变形,可以用模具闭合高度调节差消除,对于之间精度和模具运行精度不产生影响没适用于大中型曲柄压力机。

(1)为类代号,J代表机械类,R为液压(2)变形代号设计(3)位为压力机组别,2为开式,3位闭式(4)压力机型别,2位固定台式曲柄压力机,2位活动台式(5)分隔符(6)设备工作能力,160代表标成压力位160*10=1600KN (7)改进设计代号,队设备但结构和性能所做的改进,以此位A,B,C6.实际情况下曲柄滑块机构受力:1滑块与导轨面处,抹茶里与运动方向相反且是单向受力。

2曲柄支撑颈d0和轴承之间的摩擦,由于摩擦产生的阻力力矩,3曲柄颈和大段轴承之间的摩擦同曲柄支撑处阻力一样位阻力力矩,4连杆销处连杆小端与滑块支撑处之间的摩擦力矩。

7.各装模高度调节方式的特点及应用:1调节连杆长度,特点:结构紧凑,可降低低压力机的高度R较大,行程大,组连接球头和支座的加工比较困难需专用设备,降低了弯曲强度适用于较大行程的中小型压力机。

2调节滑块高度,特点:载荷分配较合理,有一定的磨损消耗与球头式连杆相比柱销式连杆的抗弯曲强度提高小,铰接柱销的教工比较方便,适用于大型的压力机,3调节工作台高度,多用于小型压力机。

8.常用的过载保护装臵:压塌块式和液压式两类。

压塌块过载保护装臵结构简单,制作方便,仅适用于单点压力机。

液压式,适用于多点和大型压力机。

9.对于小型模具上木的装夹是利用滑块上的模具夹持块加紧模具的模柄来实现的,若模具工作的回程较大,除了用木柄夹持外,还应用压板将上模压紧滑块上,大中型模具上模多用压板方式。

10.打料机构分:刚性和气动。

按结合零件的结构可分为转键式,滑销式,滚柱式,和牙嵌式。

强度和刚度是机身设计的重要指标。

11.刚性离合器式依靠刚性结合零件式主动部件和从动部件发生连接和分离的两种状态,实现曲柄机构的工作和停止。

常见的带式制动器:偏心带式制动器,凸轮带式制动器,和气动带式制动器。

12.摩擦制动器:是依靠摩擦力矩来传递扭矩,接其工作情况可分为干式和湿式,按照摩擦面的形状可而烦恼为圆盘式和浮动镶块式。

相关文档
最新文档
