9 电磁波屏蔽纤维及纺织品产业用功能纤维及纺织品教学课件

合集下载

《防电磁辐射纺织品》PPT课件

辐射的反射作用,在导体内产生与原电磁辐射相反的电流和磁极化,形成一个屏蔽空间,从而减弱外来电磁辐射的危害.
7
电磁辐射防护织物的制备方法
• 防电磁辐射纤维与基体纤维混纺织
• 将导电纤维与常规纺织纤维混纺成纱,然后采用机织或针织工艺生产出具有优良电磁屏蔽功能的织物.
• 用做带电作业服、电磁辐射防护服、保密室墙布和窗帘等.导电纤维可与其他纤维以混纺、交捻、交
11
电磁辐射防护织物的制备方法
• 离子化纤维
•
通过低温等离子处理,连续
进行表面沉积来实现纤维金属
化.
•
产品以吸收为主,通过离子
加速运动使得电磁辐射能变成
热能散发掉,从而避免二次污染,
净化了空气.
•
多离子织物柔软舒适,色泽
12
织物涂镀法
• 织物涂层
• 在涂层剂中加入已分散好的电磁波吸收剂或导电磁性物质,经涂层整理、热处理后就可在织物表面包覆一层具有电磁波屏蔽的薄膜.
色泽均匀、除臭抗菌、耐洗、使用
寿命长等优点,且避免了化学镀的
废液处理问题.但手感较差,抱合困
17
产品开发前景及存在问题
• 目前防电磁波辐射服装的屏蔽主要以反射的方式开发防电磁波辐射功能织物,这种方式容易对环境造成二次污染,将来的防辐射屏蔽织物应当对电磁波反射近于零,对空间环境不产生或少产生二次污染.
18
19
变化的磁场
3
电磁屏蔽的作用原理
• 电磁屏蔽 • 指以某种材料制成的屏蔽壳
体将需要屏蔽的区域封闭起来, 形成电磁隔离,即外来的辐射电磁场不能进入这个区域. • 电磁屏蔽作用原理 • 采用低电阻值的导体材料, 利用电磁波在屏蔽导体表面的反射、在导体内部的吸收及传输过程的损耗而产生屏蔽作用.

《电磁屏蔽技术》课件

电磁场屏蔽
总结词
通过抑制或减少电磁场的影响，保护电子设备免受干扰。
总结词
电磁场屏蔽的关键在于选择合适的导电和导磁材料、设计合理的屏蔽结构和接地方式，以确保电子设备的正常运行。
详细描述
电磁场屏蔽主要采用导电和导磁材料组合使用，如金属网和铁板等，将电子设备包围起来，以同时减少外部电场和磁场对设备内部电子元件的影响。
根据屏蔽方式的不同，电磁屏蔽技术可分为被动屏蔽和主动屏蔽两种。
电磁屏蔽技术的原理
利用导电材料将电磁波限制在一定区域内，阻止其传播，从而减少电磁辐射对其他区域的影响。
电磁屏蔽技术的应用场景
电子设备
在电子设备中，电磁屏蔽技术可以用于保护敏感元件免受电磁干扰，提高设备的稳定性和可靠性。
通信系统
在通信系统中，电磁屏蔽技术可以用于防止电磁干扰，提高信号传输的稳定性和保密性。
新型电磁屏蔽材料的研发
总结词
随着科技的发展，新型电磁屏蔽材料不断涌现，为电磁屏蔽技术提供了更多选择和可能性。
详细描述
新型电磁屏蔽材料通常具有更高的导电性能、更轻的重量、更好的加工性能等特点，能够满足现代电子产品对轻薄、高性能、环保等方面的需求。目前，新型电磁屏蔽材料主要包括金属氧化物、石墨烯、碳纳米管等。
电磁屏蔽技术的环保问题与解决方案
总结词
电磁屏蔽技术在生产和使用过程中可能会对环境产生一定的影响，需要采取相应的措施解决环保问题。
详细描述
在生产过程中，电磁屏蔽材料可能会产生废料和污染。为了解决这一问题，可以采用环保型的生产工艺和设备，减少废料和污染的产生。在使用过程中，电磁屏蔽设备可能会消耗大量的能源。为了降低能耗，可以采用节能型的电磁屏蔽设备和技术，同时加强设

《产业用纺织品》PPT课件

“由酰胺键连接的由芳香族基团组成的合成线型高
分子，其酰胺键的85%以上与两个芳香族基直接结
合者，亦包括酰胺键的50%以下被酰亚胺键置换
者。”
精选课件ppt
10
精选课件ppt

11
2、发展
——1951年，美国杜邦公司Flory发明低温溶液聚合法，无意制造出Nomex。1967年帝人的Conex 上市。此后，世界各发达国家竟相研制生产芳香族聚酰胺纤维，使世界对位芳香族聚酰胺纤维的年产量达到3万吨，间位芳香族聚酰胺纤维的年产量达到1万吨。其生产能力最大的是杜邦公司于1993年在西班牙建的厂。近年来，芳香族聚酰
基团，它们的区别在于分隔基团的不同。
精选课件ppt
14
4、性能特征
结构的不同使芳纶具有极高的拉伸强度（仅次于玻璃纤维、石墨纤维和FBI纤维）和耐热性，具有固有的阻燃性以及优异的耐干热性和良好的韧性，芳纶纤维的相对密度大于锦纶但小于棉纤维，其开发的初衷是用于航天，但现在已广泛用于消费纺织品和产业用纺织品。
精选课件ppt
25
三、芳香族杂环类纤维
芳纶(PPTA纤维)作为高强度、高模量纤维首先
开发成功，在产业用纺织品上开发了多种用途，
同时也促进了高性能纤维的发展。然而PPTA类纤
维虽然有高的比强度和比模量，但单位面积的力
学性能比钢丝差，耐热性也还不够高。因此从上
世纪60年代开始，美国空军材料试验室考虑从分
1.40 1.58 1.59 1.43 0.98 0.97 1.32 1.18 1.80
270 600（d） 650（d） 450（d） 140 140 245（d） 230（d）
Torayca 氧化铝纤维玻璃纤维 Gevetex 钢纤维钛合金纤维铝合金纤维

功能纤维及功能纺织品

• 1、涵义
功能纤维及功能纺织品指除一般纤维及纺织品所具有的物理机械性能以外，还具有某种特殊功能的新型纤维及纺织品，如卫生保健纺织品，防护功能纺织品、舒适功能纺织品、医疗和环保功能纺织品等。
2、分类
功能性纤维
物理性功能纤维
化学性功能纤维
物质分离性功能纤维
生物适应性功能纤维

导电性、抗静电性、光电性、记忆性、耐高温性、阻燃性、热敏性、蓄热性、蓄光性、光导性、光折射性、光干涉性以及异型截面纤维、超细纤维、表面处理纤维等
纺织纤维
合成纤维
新型纤维
差别化纤维
功能性纤维
高性能纤维
变形丝、异形纤维、超细纤维、混纤丝、复合纤维、易染色纤维吸水吸湿纤维
抗静电和导电纤维、芳纶1414、芳纶1313 防紫外线纤维、光导纤维、聚苯并恶唑PBO、抗菌防臭纤维、变色纤维聚四氟乙烯PTFE 纳米纤维、智能纤维碳纤维
二、功能纤维及功能纺织品
• （3）着色纤维纺丝法此方法是在化学纤维生产过程中掺入适当的颜料或染料，直接制成有色纤维。 • （4）超细纤维纺丝法此法是在熔体纺丝或干法纺丝的成形时，用高速气流喷吹，并进行高倍拉伸，从而纺得直径细达5μm以下的超细纤维。
（四）后加工
初生纤维强度很低，伸长很大，沸水收缩率很高。为了完善纤维的结构和性能，得到性能优良的纺织用纤维，还必须经过一系列的后加工。化学纤维的后加工工序根据可纺纤维的品种和纺织加工的要求而有所不同。 1、短纤维的后加工其加工流程如下：
2010年2月9日，央视新大楼北配楼发生火灾，大火燃烧了近6个小时； 2010年11月15日，上海胶州路教师公寓大火致49人遇难； 2010年11月13日，清华学堂突发大火，过火面积800㎡； 2010年10月末，有明星在片场拍摄爆炸戏时三级烧伤。火灾隐患无处不在，每年我国都发生数万起火灾，而纺织材料大量用于衣着和家庭生活，很多时候纺织品成为着火诱燃物，释放有毒气体，直接引火危害人体健康。

电磁波屏蔽纤维及纺织品PPT课件

频率和吸波材料的厚度进行优化设计。
13
根据这一方法, 在吸波纺织品的设计中,可以
根据实际要求改变材料中不同组分及其含量以及
材料的厚度,进而调节材料的电磁参数,达到对某些
5
三、抗辐射纺织品的开发
抗电磁辐射纺织产品的开发模拟了常规电磁屏蔽材料的工作原理，即以金属隔离的原理来控制电磁干扰由一个区域向另一个区域感应和辐射传播，而这种隔离是通过电磁屏蔽材料对入射电磁辐射的反射或吸收实现的。
6
目前用于电磁屏蔽的纺织品,大多以不锈钢纤维或碳、石墨纤维等具有较高电导率的材料与纺织纤维混纺或交织制成,或使用金属化纤维,在纤维或织物上进行金属电镀或化学镀,提高电导率。电导率高的材料对电磁波具有较强的反射能力,具备良好的屏蔽效能,而吸收能力则相对较差，容易在环境中造成再次污染。理论计算和实践说明,电损耗型材料在较高的电磁波频段存在较强的吸收,而磁损耗型材料在较低的电磁波频段有较强的吸收能力,因此制作具有宽频吸波性能的纺织品,应使材料同时具备一定的介电损耗和磁损耗能力
8
1 碳纤维材料
碳纤维的电阻率随热处理温度的升高而降低, 因此经低温处理的某些碳纤维晶化温度低,结构更加疏松紊乱,具有一定的吸波性能。另外,经过特殊工艺处理,如特殊表面处理的某些碳纤维,制作 SiC/C复合纤维,这种特殊工艺可在碳纤维表面沉积一层石墨颗粒,或者在碳纤维上接枝某些官能团如酰亚胺等,也可改变纤维的横截面形状和大小,对碳纤维表面实施金属电镀或化学镀,使其具有适当的电阻值和适当的ε和μ值,制作出具备一定吸波性能的碳纤维材料
10
3.金属微粉材料
如羰基金属微粉吸波材料,包括羰基铁、羰基镍和羰基钴等,都具备良好的吸波性能,其中羰基铁微粉是最常用的一种磁性金属微粉吸波材料,如使用合适的粘胶剂将其涂布在纤维或织物表面,形成导磁薄层,或者使用浸渍的加工方法,制备吸波织物或非织造布。这类材料的主要缺点是体积密度较大,造价昂贵,与纺织品结合性能差。为了克服这一缺点,有人使用直径几十微米的空心微珠进行表面改性,如镀覆金属镍等,材料的体积密度大大下降。这是一种有望用于吸波纺织品的材料,有可能用于化学纤维的复合纺丝或织物的涂层整理。

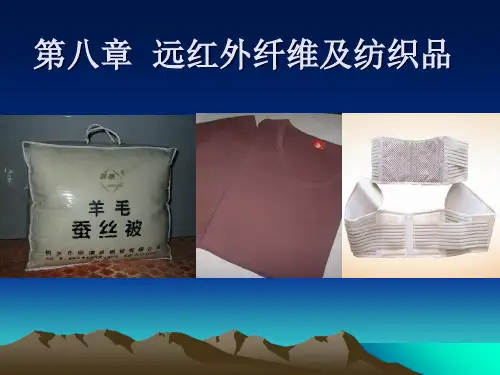

8 远红外纤维及纺织品产业用功能纤维及纺织品教学课件

远红外织物就是利用远红外线的频率与构成生物体细胞的分子、原子间的振动频率一致性，当远红外线租用于皮肤时，远红外线能够迅速被人体吸收。
远红外物质除了强烈地吸收太阳光中的远红外线之外，也不断地向外辐射远红外线。
当人体吸收远红外线转化为自身的热能，皮肤表面的温度就相应升高。这种远红外线放射性物质在人体体温作用下，能高效地放射出波长为8~14μm的远红外线，使服装内的温度比普通织物高，具有保暖功能。当人们穿着和使用这种织物时，可以吸收太阳光等的远红外线并转化成热能，也可将人体的热量反射而获得保暖效果。
本的帝人、旭化成和钟纺等公司也开始开发远红外线纤维 • 钟纺公司采用涤纶、锦纶等中加入远红外台词微粉达到保暖功能；旭化成公司采用双层结构；日本的小松精炼公司将玻璃微珠和红外线吸收剂添加在聚合物中 • 1994年，日本森下仁丹等五家公司共同开发远红外海藻碳纤维。
• 远红外纤维制备的具体方法：先把远红外粉分散于成纤聚合物具有很好相容性的媒介物中，再与纺丝液或聚合物熔体相混合，如把远红外粉分散在纤维素衍生物的有机溶液中，制成分散液，然后添加到丙烯腈系共聚物的有机溶液中进行纺丝。
很显然，要达到这些目标，有两个必要条件：一是要吸收外界的能量；二是要能与皮肤直接接触。
由于远红外线穿透普通纺织品的能力有限（可穿入人体皮肤5～10毫米），只有应用于内衣和床上用品才能起到促进微循环的作用。
远红外纺织品目前朝着功能高效化、新型化、复合化方向发展。
如日本开发出海藻碳纤维，其织物在35℃时的远红外发射率达94%
• 从纤维结构上可将远红外纤维分成两类：一类是远红外粉在成纤聚合物截面上均匀分散的单一组成纤维，另一类是具有一个或多个芯层结构的复合纤维
• 从纤维外观上分为两类，一类是常规圆形截面纤维，另一类是异性截面纤维。这两类纤维均可制成中空纤维，以增加保暖效果。

电磁屏蔽以及屏蔽材料的研究 ppt课件

• (1)金属纤维填充型屏蔽材料
• 通常认为，电磁屏蔽材料的屏蔽效果取决于导电填料的导电性及它们之间的相互接触程度，使用长径比大的金属纤维，由于彼此更容易搭接，因而可获得较好的导电性能。日本钟纺公司开发出一种铁纤维与尼龙6、聚丙烯和聚碳酸酯等树脂复合而成的电磁屏蔽材料。其屏蔽效果可达60 ~ 80dB.
ppt课件
14
ppt课件
15
ppt课件
12
此外，用不锈钢纤维作填料制成的电磁屏蔽材料也有很好的屏蔽效果.
总的说来，金属纤维系填充复合型屏蔽材料具有优良的导电性能，屏蔽效果高，综合性能好，是一类很有发展前途的电磁屏蔽材料。
• (2)超细粉末填充型屏蔽材料
• 要使材料具有良好的屏蔽效果，加入的填料的填充量需较高，但同时会使屏蔽材料的机械强度与成型加工性能都会受到影响.
ppt课件
2
2.屏蔽的概述
• (1)所谓屏蔽是用导电或导磁体的封闭面将其内外两侧空间进行的电磁性隔离。
• 因此，从其一侧空间向另一侧空间传输的电磁能量，由于施行了屏蔽而被抑制到极微量。这种抑制效果称为屏蔽效能或屏蔽插入衰减，用分贝表示。
• 令空间某点在没有屏蔽时的场强或Eo或Ho，设置屏蔽后该点的场强为 Ei或Hi，于是屏蔽效能S为
• 屏蔽根据频率和作用不同机理分为直流磁场屏蔽、地磁场屏蔽、低频磁场屏蔽、电屏蔽（主要指静电场和交变电场屏蔽）及电磁屏蔽（指电磁波屏蔽）。
• 正如静电场和静磁场是电磁场的特殊情况一样，静电屏蔽和静磁屏蔽也只是电磁屏蔽的一种特殊类型。
ppt课件
4
3.电磁屏蔽
• 电磁屏蔽是利用屏蔽体阻止电磁场在空间传播的一种方法。金属板屏蔽室问世后，相继建立了一整套屏蔽理论，包括用来评定屏蔽材料的均匀屏蔽理论，和评价整个屏蔽室屏蔽效能的非均匀屏蔽理论。这里只介绍均匀屏蔽理论。

7 抗紫外线纤维及纺织品产业用功能纤维及纺织品教学课件

（三）染料
织物颜色的变化主要是染料对可见光辐射选择性吸收的结果。有些染料的吸收带伸展到紫外光谱区域，因此起着紫外吸收剂的作用；化学纤维的消光处理也影响紫外线透过率；一般，同一种材料的纺织品经同一种染料染色，颜色越深，对紫外线的吸收也越多。
（四）后整理
经过非抗紫外线整理的织物，其抗紫外线性能也会附带增强。如涂层整理、拒水拒油整理等
取代丙烯腈类
第三节抗紫外线纤维及纺织品的生产
一、抗紫外纤维
• 1991年9月，可乐丽首先向日本市场推出了紫外线屏蔽纤维 ESMO，激起了日本纺织界中紫外线屏蔽材料的发展。 ESMO是混有ZnO微粉的聚酯短纤。
• 近年来，我国抗紫外线纤维发展也很快，尤其是涤纶防紫外线纤维的开发。有涤纶短纤、涤纶POY、FDY、UDY、DTY 等
苯并三唑类：可吸收300~400nm的光，屏蔽效果好，对400nm以上的可见光几乎不吸收，因此制品不会泛色。
水杨酸类化合物：能大量吸收UV-B，仅少量吸收UV-A，而且吸收波长分布于短波长一侧，应用较少。
有机镍聚合物：该类屏蔽剂通过分子本身结构变化（光化学反应）来消散能量。
三嗪类：该类化合物非常适用作织物紫外线吸收整理剂，它在显著提高整理后织物的防晒因子（SPF）的同时，还赋予织物防污性能。对280~380nm的紫外光有较高的吸收能力。
第七章抗紫外线纤维及纺织品
• 光照射到物体上，一部分被物体表面反射；部分被物体吸收；其他的则透过物体。
• 紫外线防护功能纤维及制品，当紫外光照射时，除其中一部分从纤维织物上的孔隙透过外，其他的不是被紫外线防护剂反射，就是被选择性吸收，并将其能量转化成热能释放
• 能将紫外线反射的物质叫紫外线屏蔽剂；对紫外线有强烈选择性吸收并能进行能量转换而减少它的透过量的物质叫紫外线吸收剂。

功能纤维及纺织品ppt课件
