SCS718静电场测试仪操作规程
静电计操作规程
静电计操作规程一、引言静电计是一种用于测量物体表面静电电荷的仪器。
本文将介绍静电计的操作规程，帮助读者正确使用静电计，提高工作效率和安全性。
二、准备工作1. 确保工作环境干燥，避免静电干扰。
2. 检查静电计仪器是否完好，无损坏或松动部件。
3. 清洁工作台和物体表面，确保无尘和油污。
三、操作步骤1. 将静电计仪器放置在稳定的平面上。
2. 打开静电计电源开关，并等待一段时间使仪器稳定。
3. 使用手柄将静电计探头靠近待测物体表面，确保不触碰物体。
4. 观察静电计仪器上的读数，并记录下来。
注意读数的单位和精度。
5. 移动探头，分别在物体不同位置进行多次测量，取平均值以提高准确性。
6. 使用静电消除器消除待测物体表面的静电电荷，再进行测量以获得更准确的结果。
7. 操作完成后，关闭静电计电源开关，并将仪器妥善存放。
四、安全注意事项1. 静电计仪器属于精密仪器，请轻拿轻放，避免碰撞和摔落。
2. 在操作过程中，避免触碰待测物体，以免干扰测量结果。
3. 避免在带有静电的环境中进行测量，以免误差增大。
4. 使用静电消除器时，注意安全距离和正确操作方法，避免触电风险。
五、常见问题解答1. 为什么要进行多次测量并取平均值？答：多次测量可以减小测量误差，取平均值可以提高测量准确性。
2. 为什么要使用静电消除器？答：静电消除器可以消除待测物体表面的静电电荷，使得测量结果更准确。
六、总结本文介绍了静电计的操作规程，包括准备工作、操作步骤和安全注意事项。
正确使用静电计，可以提高测量的准确性和安全性。
希望本文能对读者在静电计操作方面提供帮助，并确保工作的顺利进行。
防静电测试仪使用方法
防静电测试仪使用方法
防静电测试仪使用方法
防静电测试仪是一种用于检测物体表面和空气中静电电场强度的仪器。
它可以用来检测静电场的变化，从而控制和防止静电不安全的发生。
本文将介绍防静电测试仪的使用方法。
准备防静电测试仪。
可以使用电池供电，也可以使用外部电源供电。
然后，打开测试仪的开关，将测试仪放置在测试现场，并使电源开关处于“开”位置。
接下来，开始检测现场的静电场强度。
首先，将测试仪的探头调整到预定的测量范围，使测试仪能够最大限度地反映现场的静电场强度。
然后，仔细观察测试仪的显示屏，记录测试仪显示的静电电场强度数据。
根据测试仪显示的数据，判断现场的静电场强度是否超标。
如果超标，应采取措施控制或防止静电不安全的发生。
以上是防静电测试仪的使用方法。
防静电测试仪可以帮助检测现场的静电场强度，从而有效地控制和防止静电不安全的发生。
防静电测试仪操作规程
文件名称防静电测试仪页次1/1文件编号实施日期2012.2.13仪器名称防静电测试仪仪器型号LS-033 仪器编号工作原理1．当电阻在103～104Ω时，与其对应的红色发光二极管发光，此时表示人体综合电阻过小，若工作人员不小心触及动力电（220V或380V）即会引起触电伤人事故。
此时会有报警声。
2．当电阻在105～108Ω时，与其对应的绿色发光二极管发光，表示人体所穿的鞋等符合防静电安全要求。
3．当电阻在109Ω时，与其对应的黄色发光二极管发光，表示人体所穿的鞋等防静电性能欠佳。
4．当电阻大于或等于1010Ω时，与其对应的红色发光二极管发光，表示人体所穿的鞋等不符合防静电性能要求。
此时会有报警声。
安装使用步骤：1 将检测仪放在重要部门入口处，检测人体电阻时，被检测人员两脚分别站在检测仪的两金属电极上，用手按下电源开关，此时发光管发光，根据发光管所表示的电阻值判断人体综合电阻是否符合防静电的安全要求。
2电池电压不足时欠压显示灯将发光，应更换电池。
工作模式选择1脚－脚工作模式：将开关拨到此种工作模式时，本仪器将测量人体双脚间串联的电阻，任意一脚的静电电阻不符合要求时将发出报警声。
2手－脚工作模式：在此工作模式时，本仪器测量人体手通过双脚到地的并联电阻。
若抬起一脚，则可测量另一脚到地的静电电阻是否合格，这种可分别测量两脚的静电电阻。
若没有特殊要求，任选两种模式的一种都可以。
电池电压不足时欠压显示灯将发光，次时应更换电池。
文件名称人体静电消除球页次1/2文件编号实施日期2012.2.13仪器名称人体静电消除球仪器型号仪器编号工作原理人体静电消除球人体静电消除球是一种适用于易燃.易爆和防静电场所的人体静电释放产品,研发本产品的主要目的是:在易燃,易爆危险区域和防静电场所,使用本产品能够将人体本身所积累的静电电荷安全的泻放掉,避免因人体静电而引发的火灾爆炸事故和人体电击现象的发生。
随着工业经济飞速发展，消除静电越来越显得尤为重要，也是我们不可忽视的重要环节。
综合静电测试仪安全操作及保养规程
综合静电测试仪安全操作及保养规程1. 前言静电测试仪是一种专门用来测试静电电压及静电放电的仪器设备，其主要应用于电子制造、半导体制造等行业。
使用静电测试仪需要遵守一定的安全操作及保养规程，以保障操作人员及设备的安全性和稳定性。
本文将为大家详细介绍综合静电测试仪的安全操作及保养规程。
2. 安全操作规程2.1 运行前准备在进行静电测试仪测试前，需要先对测试仪进行检查和准备：1.检查测试仪设备是否正常，主要包括电源线和探针是否有损坏，电源是否正常等；2.检查测试前是否已经接地，以确保测试的准确性。
2.2 操作流程在进行测试时，请遵循以下操作流程：1.首先应将测试仪的探头放在待测试的物品表面上，待测试仪读数稳定后，再进行静电放电测试；2.当测试过程中出现异常情况时，应立即停止测试，确认故障原因并进行修复；3.若测试已经完成，请直接关闭测试仪，将设备置于安全地点。
2.3 安全注意事项在使用静电测试仪时，需要注意以下事项：1.静电测试仪属于高压设备，请勿将探针插入脸部及其他敏感器官，以防剧烈的电击伤害；2.在进行测试前，请确认测试区域内无易燃及易爆物质；3.使用前请查看测试仪设备是否有紧急停止按钮，以便緊急情况下迅速停止测试。
3. 保养规程3.1 周期性保养对于静电测试仪的保养，应该定期进行维护和保养工作，以确保设备的正常使用，并延长设备的使用寿命。
建议定期进行以下保养：1.对测试仪器外观进行清洁，删除在测试过程中积累的灰尘和杂物；2.定期对测试仪进行校准，以确保测试仪的准确性；3.定期检查测试仪的各项部件是否正常，如电源线，探针等。
3.2 急救措施在进行静电测试仪使用过程中，如遇到如下警告信号或异常，请按以下步骤进行应对：1.紧急停止信号：如果测试仪发出紧急停止信号，请立即停止使用，并断开电源，检查设备故障原因；2.误操作：如果测试人员不慎误操作，可以按照测试仪说明书中的操作指导进行处理。
4. 总结综合静电测试仪在电子制造、半导体制造等行业中广泛使用，其安全操作及保养规程对于设备稳定运行及人身安全有着重要的作用。
表面电阻测试仪&静电场测试仪使用方法
机型:FMX-003
使用方法
A .测量静电电压
1. 打开背面小塑料盖,安裝好9ˇ电池.
2. 将接地线一端连接与仪表右部插上,鳄鱼夹
端连接于静电接地线.（如图一）
3. 按下power键直到一声鸣叫.
4. 红光对准被测物体,距离为25mm,即保证两红光圈为同心圆即可.
5. 读取数值即为被测物体静电电压值（单位:KV).
静电场测试仪(图一)
B.测量离子风平衡度电压 1.完成上述第1，2项动作. 2. 將金属平衡板（如图二）安裝在感应器端 3.在电源未打开的前提下先按下"POWER"再按下"IB"即切换到测量离子风平衡度电压功能 4. 把仪器置于离子风覆盖范围內测量,显示数字即为平衡度电压值
（单位：V）.
注: 1. 当平衡盘在不使用的时候 ,可以安装在 FMX-003 的任何一端
2. 如果静电测试仪的显示不为零，可以按面板上标有ZERO的灰色 静电场测试仪(图二)按钮来归零.将传感器对准没有电荷的地方按ZERO键一次将显示归零.
3. 量程:LO RANGE 0~±200V HI RANGE 0~±20KV，精度為±10%图示说明
静电场测试仪使用方法
金属平衡
归零键顯示
IB 状
电源开金属平衡。

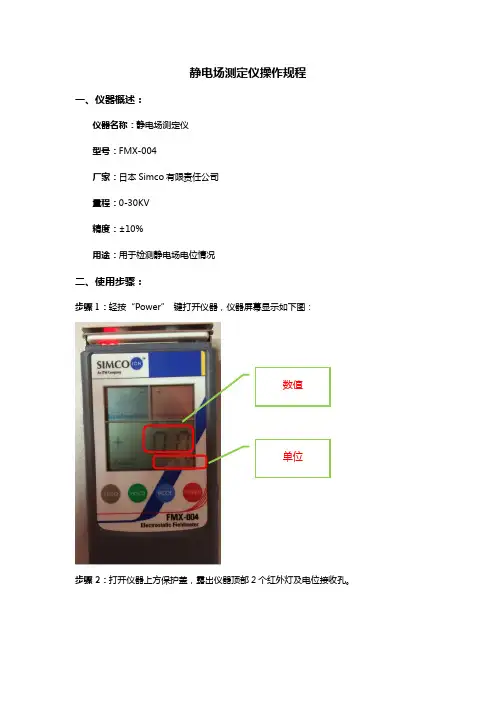

静电场测定仪操作规程
静电场测定仪操作规程
一、仪器概述：
仪器名称：静电场测定仪
型号：FMX-004
厂家：日本Simco 有限责任公司
量程：0-30KV
精度：±10%
用途：用于检测静电场电位情况
二、使用步骤：
步骤1：轻按“Power ” 键打开仪器，仪器屏幕显示如下图：
步骤2：打开仪器上方保护盖，露出仪器顶部2个红外灯及电位接收孔。
数值
单位
俯视图
步骤3：测量前，按“Zero ”键，数值清零，保证测量前屏幕显示数值为0。
步骤4：测量时，仪器垂直于测量物体，移动仪器使两个聚焦圆环重叠，重叠时仪器距离测
量物体约25mm 。
电位接收孔
红外灯
步骤5：圆环重叠后，屏幕显示数值，按“Hold”键，锁定屏幕，读出数值。
步骤6：测量完成后，将顶部保护盖插入卡槽，并按“Power”键关闭仪器电源。
三、注意事项：
仪器使用前，需确认模式为High模式，即屏幕显示“Hi“，如下是3种模式量程：
Auto模式：量程为0-1.5KV High模式：量程为0-30KV Low模式：量程为0-3KV。
静电测试仪操作方法
静电测试仪操作方法
静电测试仪主要用于检测物体表面的静电电荷。
其操作步骤如下：
1. 准备工作：将静电测试仪放置在平稳无震动的工作台面上，确保仪器与电源连接良好。
2. 开机：将电源插头插入电源插座，并打开电源开关，仪器将开始自检。
待显示屏上显示正常后，进入待机状态。
3. 校准：在进行测试之前，首先需要进行仪器的校准。
通常会提供校准板，将校准板放在测试区域上，并按下校准按钮，等待仪器完成校准。
4. 测试：将待测物体放置在测试区域上，确保与测试仪有良好的接触。
按下测试按钮，测试仪将对物体的静电电荷进行检测。
待测量稳定后，读取显示屏上的测试结果。
5. 结果处理：根据测试结果，判断物体是否存在静电电荷，并进行相应的处理。
如物体存在静电电荷，则可以通过接地等方法进行放电处理。
6. 关机：在使用完毕后，将电源开关关闭，并拔出电源插头。
将仪器放置在干燥清洁的环境中。
操作时需要注意以下事项：
- 操作人员应具备一定的静电知识和操作技能，避免操作不当导致意外事故。
- 仪器应放置在无尘、无湿、无强磁场等环境中，以确保测试结果的准确性。
- 在进行测试时，应注意避免物体与仪器发生碰撞，以免影响测试数据的准确性。
- 测试仪的使用和维护应按照相关的说明书进行，避免误操作和损坏仪器。
- 对于不熟悉操作的人员，建议请专业人士进行操作或提供指导。
防静电定期检测示范
防静电定期检测规范5、作业程序5.1测试方法：5.1.1测试环境：环境温度23±5℃，相对湿度40%～70%。
5.1.2测试仪器使用方法5.1.2.1静电场测试仪（TREK520）静电场测试仪是感应式的，该仪器表面有2个按键：“POWER”、“RANGE/ZERO”、“HOLD”,按“POWER”键开机/关机。
该仪器有两个量程：0~2KV、0~20KV,可通过按“RANGE/ZERO”键进行切换。
当显示3位小数时，量程范围为0~2KV；当显示2位小数时，量程范围为0～20KV。
每次测试时都应进行读数清零工作，方法为：将sensor对准一个已知的电压为0V的导体上，按“RANGE/ZERO”键至少3秒钟。
为保证测试值的准确性，测试时人体必须戴静电环或穿防静电鞋。
测试前，先将待测物放置在绝缘的物体上（如干燥的硬纸板），手持干燥并干净的棉布以每分钟120次的速度，施加适当的压力（2～4千克力），单向摩擦待测物表面20次，然后用仪器测量电压（senor距离被测物表面的距离为2.54CM及两个红灯重合在一起），将显示的读数乘以1000即得实际的电压值，例如读数为“.018”，则实际电压为18V。
5.1.2.2 表面电阻测试仪（ACL-385）ACL-385为简易表面电阻测试仪，该仪器两个测试电极间距根据标准不变，测试时将被测物放于绝缘的平面上，表面电阻测试仪平置在材料表面上，手指施加适当压力（2～4KG）于测试按钮上，使测试电极与材料表面接触良好，指示灯发亮档即为读数。
如果被测材料为软性材料，可施加4～6kg的压力进行测试。
5.1.2.3 接地电阻测试仪（EMI-20780）EMI-20780 可以测试点对点电阻(RTT), 接地电阻(RTG)、体积电阻,和表面电阻率, 配套两点测试电极可测量微小物体表面电阻.测试范围为: 1x 103Ω- 1012Ω；测试电压为: 10V或100V+/-5%；测试精度为: +/-10%;测试时间为15秒；测试时：把2条连接线分别插入测试表上端的“A”插口, 注意白色连接线和黑色连接线的插头不同, 不要插错. 然后连接线另一端分别插入点对点重锤电极；按下“D”测试按键15秒, 这时LCD屏幕按顺序显示如下:●华氏温度●摄氏温度●相对湿度●电阻值●所采用的测试电压电阻测试结果由“B”显示屏和“C”冥数LED 指示灯共同显示, 例如电阻值为175，000，000Ω, 显示如下:1.75显示在“B”显示屏上, 同时“C”LED指示灯的8会亮,表示测试结果为: 1.75 x108Ω。
静电测试仪的使用操作
1.綠
10 Ω
導体
2.綠
10 Ω
導体
3.綠
10 Ω
導体
4.黃
10 Ω
防靜电体
5.黃
10 Ω
防靜电体
6.黃
10 Ω
防靜电体
7.黃
10 Ω
防靜电体
8.黃
10 Ω
防靜电体
9.黃
10 Ω
防靜电体
10.紅
10 Ω
絕緣体
10
11.紅 (中心)1>210
絕 緣体
1.选择量程Range(LOW /HI).
2.檢查电池(置TEST於BATT位置,读数须大于700V,否则须更換电池.
3.归零(置TEST于ZERO位置).
4.测试:由远及近(大约离物体距10inches处开始)靠近被测物体,当
sensor距物体约1英寸时,此刻读数即为测量值.
6
表面电阻及接地电阻测试仪
用途:
1.量测ESD防护材质的表面阻抗值.
2.量测点到接地点电阻.
3
12
7
操作步驟(量测ESD防护材质的表面电阻)
1.使用专用清洁液清洁测量工作表面或材质. 2.將表面阻抗测试仪放置于被测物表面,按下测试鍵:
1)被测物是导体则LED导体指示灯亮; 2)防静电体则LED防静电体指示灯亮; 3)被测物非导体的防静电导体则绝缘体指示灯发亮.
8
操作步驟(测点到接地点电阻)
1.清除被测工作表面. 2.將引线插入仪器,放置工作表面,引线接地点连接,按下测试
鍵. 3.则对应阻值的指示灯会发亮.
9
表面与量測点到接地点电阻测试仪
規格: 表面电阻系数:1*10 ~1*10 ohms/sq. 点到接地点电阻:1*10 ~1*10 ohms. LED指示粉(由左至右)
防静电检测规范
防静电检测规范目录5、程序 (2)6、 (14)7、附录—各类点检项目明细 (14)5、程序5.1测试方法：5.1.1测试环境：环境温度23±5℃，相对湿度40%～70%。
5.1.2测试仪器使用方法5.1.2.1静电场测试仪（TREK520）静电场测试仪是感应式的，该仪器表面有2个按键：“POWER”、“RANGE/ZERO”、“HOLD”,按“POWER” 键开机/关机。
该仪器有两个量程：0~2KV、0~20KV,可通过按“RANGE/ZERO”键进行切换。
当显示3位小数时，量程范围为0~2KV；当显示2位小数时，量程范围为0～20KV。
每次测试时都应进行读数清零工作，方法为：将sensor对准一个已知的电压为0V的导体上，按“RANGE/ZERO”键至少3秒钟。
为保证测试值的准确性，测试时人体必须戴静电环或穿防静电鞋。
测试前，先将待测物放置在绝缘的物体上（如干燥的硬纸板），手持干燥并干净的棉布以每分钟120次的速度，施加适当的压力（2～4千克力），单向摩擦待测物表面20次，然后用仪器测量电压（senor距离被测物表面的距离为2.54CM及两个红灯重合在一起），将显示的读数乘以1000即得实际的电压值，例如读数为“.018”，则实际电压为18V。
5.1.2.2 表面电阻测试仪（ACL-385）ACL-385为简易表面电阻测试仪，该仪器两个测试电极间距根据标准不变，测试时将被测物放于绝缘的平面上，表面电阻测试仪平置在材料表面上，手指施加适当压力（2～4KG）于测试按钮上，使测试电极与材料表面接触良好，指示灯发亮档即为读数。
如果被测材料为软性材料，可施加4～6kg的压力进行测试。
5.1.2.3 接地电阻测试仪（EMI-20780）EMI-20780 可以测试点对点电阻(RTT), 接地电阻(RTG)、体积电阻,和表面电阻率, 配套两点测试电极可测量微小物体表面电阻.测试范围为: 1x 103Ω - 1012Ω；测试电压为: 10V或100V+/-5%；测试精度为: +/-10%;测试时间为15秒；测试时：把2条连接线分别插入测试表上端的“A”插口, 注意白色连接线和黑色连接线的插头不同, 不要插错. 然后连接线另一端分别插入点对点重锤电极；按下“D”测试按键15秒, 这时LCD屏幕按顺序显示如下:华氏温度摄氏温度相对湿度电阻值所采用的测试电压电阻测试结果由“B”显示屏和“C”冥数LED 指示灯共同显示, 例如电阻值为175，000，000Ω, 显示如下:1.75显示在“B”显示屏上, 同时“C”LED指示灯的8会亮,表示测试结果为: 1.75x 108Ω。
静电测试仪操作规程
文件制修订记录
1.0目的
确保使用时得到正确数据,保证使用者有一致操作方法。
2.0范围
适用本厂用来检测使用的FMX-003静电测试仪。
3.0操作使用规范内容
3.1使用之前首先要确认静电测试仪是否在校正期限内；超出期限不可使用，必需送校正合格后方可使用。
3.2首先将静电测试仪的导线夹夹到静电线上,并确认接触牢固。
3.3取出静电测试仪顶部的平行板,单击机器上的POWER键打开静电测试仪,显示屏上方带(+)(-)的符号表示正负极,在测被测物的时候该物体是带正电的时候就在(+)的方格里面显示,在测被测物的时候该物体是带负电的时候就在(-)的方格里面显示。
3.4静电测试仪开启的时候其正前方的两个LED灯同时也会亮,这两个灯就是控制机体与被测物体的距离,他们的最佳距离是25毫米(也就是前方两个LED灯聚焦为一个点的距离)。
3.5根据被测物体电压不同则可以用单位转换键(IB)来转换单位,如果需要保持最大读数的时候单击HOLD键就可以保持,显示屏上会出现HOLD字样;如取消保持,则再单击HOLD键,显示屏上的HOLD字样会消失.如要归零则单击ZERO键。
3.6该机有一个特点在打开机子8分钟的时候它有一个节约电池的模式会自动关机.如果你不需要他在一定时间内关机的时候,就要在开机的时候按住开关键POWER3秒钟显示屏里面出现A.OFF就可以了。
4.0使用静电测试仪时按照被测静电的要求去按各按键的功能,读出显示数值。
5.0测试完毕后,关掉静电测试仪电源开关,静电测试仪为精密测量仪器,各按键不可随意乱按,不可撞击及跌落。
3M 718 静电测试仪
718 静电测试仪使用指南安全须知3M 718静电测试仪便携，可手持的设计便于测量静电电荷的电压数。
主要用于测量物体表面产生的0~20千伏静电电压。
任何其他使用行为都可能损坏仪器的能效或造3M警告·718·718·7181.03M 718静电测试仪为手携式仪器，用于定位及测量静电电荷。
他能定位ESD严重区域，是工程人员管控静电的得力助手。
本产品与3M 718i空气离子发生器（另外供应）配套使用时，可校验空气离子发生器。
718静电检测仪采用电池供电有多种量测特征：使用范围：可选择测量0~2千伏或0~20千伏范围自动归零：凸起按键的设置方便归零。
无需旋钮或拨号。
HOLD功能：使得用户能够“冻结”屏显的数值，以便之后的评估。
自动关机：保护电池电量，20秒未操作即自动关机。
2.0 电量需求及电池的安装2.1 718和718A充电器均需要9伏碱性电池供应直流电。
2.2 给两个仪器安装电池时：2.2.22.3718静电检测仪是精密电子设备。
使用不当或粗暴对待会损坏仪器并使其无法提供精确的量测数据3.1 开启仪器和关闭仪器：开启718静电检测仪，需按POWER键片刻。
通过LCD屏显以及前方红色二极管灯是否亮起确认是否已开机。
关闭仪器需按POWER键片刻，通过LCD屏显确认是否已关机3.2产生静电电压量测：手持测量仪距受测物1英寸距离。
屏显会随着量测电压以千伏为单位更新。
若量测电压超出量测范围，屏显将显示-1字样。
此时，请将范围设置更大。
假如设置为最大范围0~20千伏之后仍超过范围，则718静电检测仪无法测量该物品的静电电压。
3.3键状态。
状态下LED3.53.6测量精度仪器正面有2个LED指示灯。
将这两个会发出红光的灯对准被测物表面，让两个红光聚在同一点。
当将仪器渐渐靠近被测物时，红光会渐渐聚合，当红光聚合在一点时，就是距离大约为1英寸的时刻，此时便可测量。
为得到更精确的测量，建议用户人工测量仪器外壳与待测物的距离。
静电场测试仪的使用方法
静电场测试仪的使用方法
静电场测试仪是一种用于检测静电场强度的仪器，广泛应用于电子、化工、纺织等行业。
下面介绍静电场测试仪的使用方法。
一、准备工作：
1. 将静电场测试仪取出，检查是否完好无损。
2. 将测试仪置于平稳的水平面上，并保持垂直。
3. 打开测试仪上方的盖板，插入测试电极。
4. 连接测试仪和计算机，并安装好相应软件。
二、操作步骤：
1. 开启计算机，并打开已安装好的软件。
2. 按照软件提示进行参数设置，包括采样频率、采样时间等等。
3. 将被测物品放置在测试区域内，并确保其与地面接触良好。
4. 点击软件中的“开始测试”按钮，开始进行数据采集。
此时，测试仪会在被测物品周围形成一个静电场，并将其强度转化为数字信号传输给计算机。
5. 测试完成后，点击软件中的“停止测试”按钮，结束数据采集。
6. 根据软件提供的数据分析功能，对所得到的数据进行处理和分析。
可以根据需要生成报告或图表等输出形式。
三、注意事项：
1. 在进行测试前，应确保测试仪的电极和被测物品表面干净，以免影响测试结果。
2. 在进行测试时，应尽量避免周围环境中存在强烈的电磁干扰。
3. 在测试过程中，应注意观察测试仪显示屏上的数据变化情况，并及时调整参数以获得更准确的测试结果。
4. 测试完成后，应将测试仪和计算机等设备归位并妥善保管。
防静电检测规范
防静电检测标准目录1、目的： ........................................................................................... 错误!未定义书签。
2、适用范围： .................................................................................... 错误!未定义书签。
3、定义............................................................................................... 错误!未定义书签。
4、职责............................................................................................... 错误!未定义书签。
5、程序 (2)6、相关文件和记录 (10)7、附录 (10)5、程序：5.1.1测试环境：环境温度23±5℃，相对湿度40%～70%。
5.1.2.1静电场测试仪〔TREK520〕静电场测试仪是感应式的，该仪器外表有2个按键：“POWER〞、“RANGE/ZERO〞、“HOLD〞,按“POWER〞键开机/关机。
该仪器有两个量程：0~2KV、0~20KV,可通过按“RANGE/ZERO〞键进行切换。
当显示3位小数时，量程范围为0~2KV；当显示2位小数时，量程范围为0～20KV。
每次测试时都应进行读数清零工作，方法为：将sensor对准一个的电压为0V的导体上，按“RANGE/ZERO〞键至少3秒钟。
为保证测试值的准确性，测试时人体必须戴静电环或穿防静电鞋。
测试前，先将待测物放置在绝缘的物体上〔如枯燥的硬纸板〕，手持枯燥并干净的棉布以每分钟120次的速度，施加适当的压力〔2～4千克力〕，单向摩擦待测物外表20次，然后用仪器测量电压〔senor距离被测物外表的距离为2.54CM及两个红灯重合在一起〕，将显示的读数乘以1000即得实际的电压值，例如读数为“.018〞，那么实际电压为18V。
测试仪安全操作规程
测试仪安全操作规程
《测试仪安全操作规程》
为了确保测试仪的安全操作，我们制定了以下操作规程，请严格遵守：
1. 在使用测试仪之前，必须对设备进行检查。
检查电源线、接地线、探头、屏幕等部件是否完好，如有损坏或异常现象，禁止使用，并立即报告维修人员。
2. 为避免触电风险，操作人员必须保持手部干燥，并穿戴好绝缘手套。
不得在潮湿的环境中使用测试仪。
3. 在接触高压电源时，操作人员必须穿戴绝缘鞋和绝缘服，避免裸露的皮肤直接接触高压线路。
4. 在进行测试时，必须确保设备和测试环境干净整洁，避免因杂物或水分导致设备短路或损坏。
5. 使用测试仪时，必须按照操作说明书中的操作步骤进行，不得随意更改或拆卸设备零部件。
6. 禁止在设备故障时继续使用，必须立即停止测试，并进行故障排查或维修。
7. 在设备使用完毕后，及时关闭电源并清洁设备表面，以确保设备在下次使用时处于良好状态。
8. 若在使用过程中发现设备异常，如发生明显的漏电、异味或噪音等现象，应立即停止使用，并报告维修人员。
以上操作规程是为了保障测试仪的安全使用，所有操作人员必须严格遵守。
如有违规操作或不当使用导致的损坏或事故，责任由操作人员自行承担。
希望大家共同遵守规程，确保设备的安全和正常使用。
静电测试仪操作规范
日 期： 设备型号
轉換開關
靜電環
修订日期 2010.12.28
修订内容 增加作业步骤
备注
版次:A0 CBKH-AD3-028
轉換開關
注意事项：
1》在使用过程中不可随意按动其余开关，以免影响仪器正 常的 工作。 2》机器必须接地，以防对人、对产品造成伤害。 3 》如出现异常立即停止生产并通知技术和人员处理。 4》测试人员两脚必须站于仪器下方的银色区域内，否则测 试无效
接通觸點
核准
审核
制定
NO
1
刘R
2
3
版次 A1
测试仪操作规范
人体静电测试仪操作规范
文件编号 设备名称 作业步骤：
人体静电测试仪
工序 名：
制程别 ห้องสมุดไป่ตู้电测试
示意图：
1、测试人员在穿戴上静电服、静电鞋、帽子、静电环的前 提下才能进行测试 2、测试人员站于静电测试仪上 3、将静电环夹于仪器右侧的黄色金属物上 4、按动仪器中间的银色按钮 a 如测试仪“笛笛”的一直在叫，这说明您身上仍然带着电 需要进行导电工作 。 b 如测试仪有任何响声 说明您的身上已无带电，可进入工 作区域
静电场测试仪安全操作及保养规程
静电场测试仪安全操作及保养规程静电场测试仪是一种用于测量静电场强度的仪器，已广泛应用于电子、电气、航空、航天、汽车等行业中。
为了确保仪器能够安全可靠地使用，我们有必要遵守以下安全操作和保养规程。
安全操作规程1. 在合适的环境中使用静电场测试仪通常在干燥的环境中使用，如果在潮湿或者有液体存在的环境下使用，可能会对仪器产生损坏。
因此，请确保在合适的环境下使用仪器。
2. 充分了解设备的特点和技术要求在使用仪器之前，请仔细阅读设备的使用说明书和技术说明书，熟悉设备的特点和技术要求，了解使用时需要注意的事项。
在使用过程中，遵守仪器的使用规范，不要随意更改设备设置，避免造成设备损坏或者误差。
3. 保护电源和连接线请确保仪器的电源和连接线正常，不要插拔或拆卸电源和连接线。
在连接电源和连接线时，要顺序依次连接，确保连接牢固。
在使用过程中，应避免无意中拉扯连接线，避免因此导致电源或连接线断裂。
4. 避免过载在使用仪器时，请确保仪器不会过载。
避免输入过大的静电场电压或电流，否则会损坏设备或对检测结果造成影响。
在进行检测时，应注意仪器的读数范围，并控制静电场的输入电压和电流，避免仪器过载。
5. 避免触电在使用仪器时，在任何时候都不要触摸任何裸露的电线或电极，以免造成人身伤害或设备损坏。
在操作过程中，使用绝缘手套或绝缘工具，确保不会接触到高压电源。
6. 正确操作仪器在使用仪器时，请遵循使用说明书中的操作流程，确保正确操作仪器。
在操作过程中，谨慎地进行检测，不要采取过于粗暴或激烈的操作方式。
在检测结束后，要关闭仪器的电源，避免长时间的电源使用对设备产生损坏。
保养规程1. 定期进行仪器检测和校准为了确保仪器测量结果的准确性，需要定期进行仪器的检测和校准。
检测可以包括仪器的外观检查、内部检查、电源线连接检查等，以确保仪器的各项功能正常运行。
校准可以调整仪器的静电场输入范围、读数精度等参数，以确保仪器的测量结果准确可靠。
2. 定期清洁和维护仪器为了保持仪器的良好状况和延长仪器的使用寿命，需要定期清洁和维护仪器。
静电测试仪的使用操作
THANKS FOR WATCHING
感谢您的观看
PCB板检测
在电子行业中，PCB板是重要的组成部分，通过使用静电测试仪，可以检测其表面电阻和 绝缘电阻，确保其质量和安全性。
生产线上使用
在电子产品的生产线中，静电测试仪可以用于检测产品在生产过程中的静电状态，及时发 现并解决潜在问题，提高产品质量。
在医药行业的应用
药品包装材料检测
药品包装材料需要具有良好的绝缘性能，使用静电测试仪 可以快速准确地检测其表面电阻和绝缘电阻，确保药品的 安全性。
然后，静电测试仪将电信号处理并显 示在仪表盘上，以供用户读取和评估。
通过与被测物体接触或靠近，静电测 试仪能够感应到物体上的静电电荷或 电压并将其转换为可测量的电信号。
02
静电测试仪的安装与调 试
安装前的准备
01
02
03
确认测试环境
确保测试环境干净、干燥， 无尘埃、油雾等污染，以 免影响测试结果。
静电测试仪的种类和用途
静电电压测试仪
用于测量材料或表面的静电电压，以评估其对静 电的敏感性和潜在风险。
静电电荷测试仪
用于测量材料或表面的静电电荷，以评估其对静 电的敏感性和潜在风险。
静电消除器
用于消除材料或表面的静电电荷，以降低静电对 生产、包装和运输过程中的影响。
静电测试仪的工作原理
静电测试仪通常采用电容器或电阻器 等电子元件来测量静电电荷或电压。
检查仪器配件
确认静电测试仪的配件齐 全，包括探头、连接线、 适配器等，确保没有遗漏。
了解仪器参数
详细阅读静电测试仪的使 用说明书，了解仪器的参 数、性能和操作要求。
安装步骤
连接电源
将静电测试仪的电源线正确连接到电源插座，确保电源稳定。
