耦合器设计--基本理论
《耦合器基础知识》课件
测试方法与步骤
信号源设置
根据测试需求设置信号源的频 率、功率等参数。
测试执行
启动信号源，观察接收设备的 响应，记录相关数据。
测试准备
检查所有设备和工具是否正常 工作，确保测试前的系统连接 无误。
耦合器连接
将耦合器连接到信号源和接收 设备之间，确保连接稳定可靠 。
数据处理与分析
对采集到的数据进行处理、分 析和解读，以评估耦合器的性 能。
与展望
新材料的应用
碳纤维材料
碳纤维具有高强度、轻质、耐腐蚀等优点，可应用于 耦合器的制造，提高其性能和寿命。
高分子材料
高分子材料具有优良的绝缘性能和化学稳定性，可用于 制造高频、高温等特殊环境下的耦合器。
新工艺的探索
3D打印技术
利用3D打印技术可实现耦合器的快速原型制造和个性化定制，提高生产效率和灵活性。
制图软件
如AutoCAD、SolidWorks等，用于绘制耦合器的机 械结构。
数学计算软件
如MATLAB、Excel等，用于进行理论计算和数据处 理。
设计实例分析
实例一
设计一个用于无线通信系统的定向耦合器，要求传输功率为100W，频率范围为 2.4GHz，耦合度为30dB。通过理论计算和仿真验证，最终实现了一个性能稳定的定向
表面处理技术
通过表面处理技术，如镀膜、喷涂等，可改善耦合器的表面性能，提高其导电、导热和耐磨性能。
新应用领域的拓展
物联网领域
随着物联网技术的发展，耦合器在无线通信、传感器网络等领域的应用将得到拓展。
新能源领域
在新能源领域，如太阳能、风能等，耦合器可用于能量转换和传输，提高能源利用效率。
THANKS.
详细描述

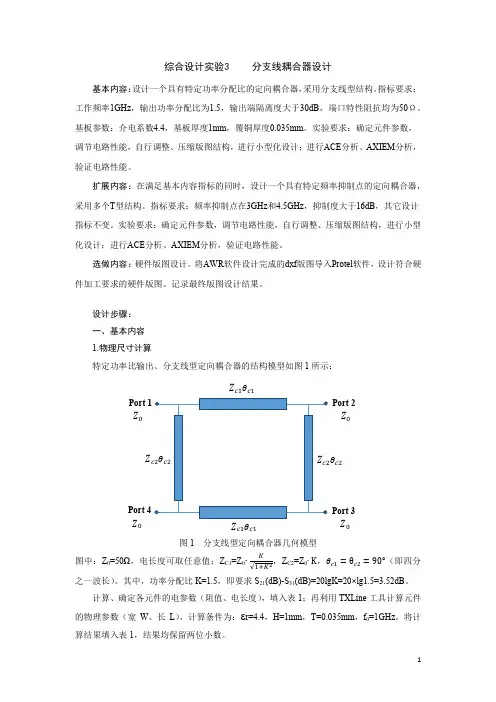

实验3：分支线耦合器设计
MTEE$ ID=TL5
MTEE$ ID=TL6
2
MLIN ID=TL2 L=10 mm
PORT P=2 Z=50 Ohm MSUB Er=4.4 H=1 mm T=0.035 mm Rho=1 Tand=0 ErNom=4.4 Name=SUB1
MTRACE2 ID=X2 BType=2 M=1 MTRACE2 ID=X3 BType=2 M=1
������������1 = ������������������ =
1 − ������������������������′������1 ������������1 ������������������������������1
由：
������������0 180������0 ������0 （弧度） = (度) = 90 2������������������ 2������������������ ������������������ (1 − ������������������������ ′ ������1 )������������������ 2 ������������1 ������������������������������������ ������ (������������������2������������1 − ������������������������ ′ ������1 )������������������������ ′ ������1 ������1
1 2
MTRACE2 ID=X4 BType=2 M=1
MLIN PORT ID=TL4 P=4 Z=50 Ohm L=10 mm
2
3
3 1
MLIN ID=TL3 L=10 mm
光纤耦合器的理论_设计及进展
第30卷第1期 2010年3月物 理 学 进 展PROGRESS IN PH YSICS V ol.30No.1 M ar.2010文章编号:1000-0542(2010)01-0037-44收稿日期:2009-11-18基金项目:国家自然科学基金(10674075,10974100,60577018)、天津市应用基础与前沿技术研究计划重点项目、国家863计划项目(2006A A01Z 217)、光电信息技术科学教育部重点实验室开放基金项目资助*Ema il:zhangw g@nanka 光纤耦合器的理论、设计及进展林锦海,张伟刚(南开大学现代光学研究所,光电信息技术科学教育部重点实验室,天津300071)摘要: 系统总结了光纤耦合器的发展历程,归纳提炼出各个阶段的标志性事件;详细阐述了光纤耦合器的耦合类型、制作方法、性能参数;详细评述了光纤耦合器的理论分析方法;全面分析了X 型、星型、光栅型、混合型等各种典型光纤耦合器的基本结构、工作原理及耦合特性;指出并展望了光纤耦合器的发展方向和应用前景。
作者率先提出并设计了超长周期光纤光栅耦合器,实验上实现了两个超长周期光纤光栅之间的有效耦合。
关键词:光纤光学;光纤耦合器;光纤通信;光纤传感;超长周期光纤光栅中图分类号:T N253;T N929 文献标识码:A0 引言光纤耦合器是一种用于传送和分配光信号的光纤无源器件,是光纤系统中使用最多的光无源器件之一,在光纤通信及光纤传感领域占有举足轻重的地位。
光纤耦合器一般具有以下几个特点:一是器件由光纤构成,属于全光纤型器件;二是光场的分波与合波主要通过模式耦合来实现;三是光信号传输具有方向性。
根据光的耦合原理,人们已经设计出了多种光纤耦合器器结构。
包括:X 型光纤耦合器、星型光纤耦合器、双包层光纤耦合器、光纤光栅耦合器、长周期光纤光栅耦合器、布拉格光纤耦合器、光子晶体光纤耦合器等。
随着各种光纤通信和光纤传感器件的广泛使用,光纤耦合器的地位和作用愈来愈重要,并已成为光纤通信和光纤传感领域不可或缺的一部分。
多模干涉耦合器的设计
实验二：多模干涉耦合器的设计一、实验目的：1、掌握多模干涉耦合器的结构、工作原理2、了解多模干涉耦合器的分析方法及其仿真技术 二、实验原理：如图1所示，多模干涉耦合器(MMI Device)的关键结构是一个能传输多个模式(一般>3个)的多模波导，为了使光输入和输出多模波导，还必须有一些波导(一般为单模波导）放置在多模波导的起的结构示意图始端和终止端，具有这种结构的器件被称为N ×M 多模干涉耦合器．其中N 和M 分别为输入和输出波导数．多模干涉耦合器的工作原理是基于Ulrich 发现的多模波导自映像效应．它是多模波导中被激励起来的多个模式间的相长性干涉的结果．由于自映像效应，沿波导的传播方向将周期性地产生输人场的一个或多个像．图1 多模干涉耦合器机构示意图图1所示多模波导起始端的坐标为在z ＝0,设该处光场横向分布为(,0)y ψ。
输入场(,0)y ψ可以写成所有模(包括辐射模)的线性叠加(,0)()=∑y C y υυυψψ （1）其中()y υψ为υ次模的光场分布，C υ为场激励系数，可由模式正交性得到：2(,0)()/()=⎰⎰C y y dy y dyυυυψψψ （2）在多模渡导任一截面场分布可以写成所有导模的叠加：01[()](,)()--==∑m j z y z C y eυββυυυψψ (3)在多模波导区．由于不同模式传播速度不同．存在着传播常数差，显然当z 不等于0时，不同模式的相位发生了相对移动，从而使不同模式间的相位关系与人射时候不再相同。
正是由于这种不同模式问的相位的相对移动，使得多模波导不同位置处光场横向分布和多模波导起始端( z=0处)的光场横向分布比较发生了变化。
令01/()=-L ππββ,0101其中，分别是次模和次模的传播常数ββ,(3)式可改写为：1(2)(,0)()exp[]3-=+=∑m y C y jZ L υυυπυυπψψ由上式可得到多模波导任一截面的横向场分布。
四.功分器和定向耦合器的设计
C10logP P1320logS31
dB[S(3,1)]
• 隔离度： 隔离端口4的输出功率P4和输入端口1的输入功率P1之比：
I10logP P1 420logS41 dB[S(4,1)]
定向耦合器的基本原理
• 8-16GHz倍频程内定向度： S41/S31<-17dB
• 8-16GHz倍频程内隔离度： S41<-20dB
定向耦合器的仿真设计
建立耦合器设计的电路原理图
耦合端口
输入端口
直通端口
隔离端口
/4;f012GHz
定向耦合器的仿真设计
建立耦合器设计的电路原理图
耦合端口
输入端口
直通端口
功分器的设计、仿真、优化
设置完成的功分器电路图
功分器的设计、仿真、优化
开始仿真 全频段内隔离度未达指标，并且平坦度较差，需优化
功分器的设计、仿真、优化
电路优化
• 对阻抗匹配电路的优化---优化变量w2，lh
功分器的设计、仿真、优化
电路优化
• 优化仿真器和优化目标的设置—由于电路对称性，S(3,1)和S(3,3)不需优化
dB[S(2,1)]
C1310logP P 3 i 20logS13
dB[S(3,1)]
功分器的基本原理
功分器的基本指标
• 输出端口间的隔离度： 根据输出端口2的输出功率P2与输出端口3的输出功率P3之比计算
• 功分比：
C2310logP P2 320logS S1 12 3
• 定向耦合器属于无源微波器件，为四端口器件，分为：
隔离
耦合

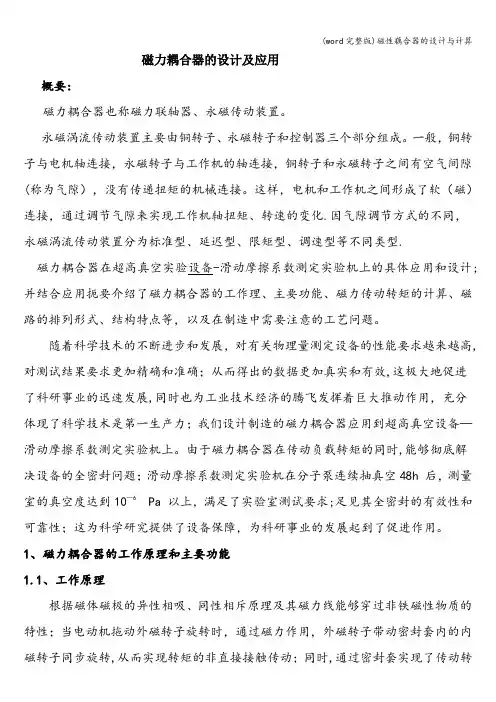

(word完整版)磁性藕合器的设计与计算
磁力耦合器的设计及应用概要:磁力耦合器也称磁力联轴器、永磁传动装置。
永磁涡流传动装置主要由铜转子、永磁转子和控制器三个部分组成。
一般，铜转子与电机轴连接，永磁转子与工作机的轴连接，铜转子和永磁转子之间有空气间隙(称为气隙），没有传递扭矩的机械连接。
这样，电机和工作机之间形成了软（磁）连接，通过调节气隙来实现工作机轴扭矩、转速的变化.因气隙调节方式的不同，永磁涡流传动装置分为标准型、延迟型、限矩型、调速型等不同类型.磁力耦合器在超高真空实验设备-滑动摩擦系数测定实验机上的具体应用和设计;并结合应用扼要介绍了磁力耦合器的工作理、主要功能、磁力传动转矩的计算、磁路的排列形式、结构特点等，以及在制造中需要注意的工艺问题。
随着科学技术的不断进步和发展，对有关物理量测定设备的性能要求越来越高,对测试结果要求更加精确和准确；从而得出的数据更加真实和有效,这极大地促进了科研事业的迅速发展,同时也为工业技术经济的腾飞发挥着巨大推动作用，充分体现了科学技术是第一生产力；我们设计制造的磁力耦合器应用到超高真空设备—滑动摩擦系数测定实验机上。
由于磁力耦合器在传动负载转矩的同时,能够彻底解决设备的全密封问题；滑动摩擦系数测定实验机在分子泵连续抽真空48h 后，测量室的真空度达到10—6Pa 以上，满足了实验室测试要求;足见其全密封的有效性和可靠性；这为科学研究提供了设备保障，为科研事业的发展起到了促进作用。
1、磁力耦合器的工作原理和主要功能1.1、工作原理根据磁体磁极的异性相吸、同性相斥原理及其磁力线能够穿过非铁磁性物质的特性；当电动机拖动外磁转子旋转时，通过磁力作用，外磁转子带动密封套内的内磁转子同步旋转,从而实现转矩的非直接接触传动；同时,通过密封套实现了传动转矩时轴端的静态全密封，把传统轴端的动态密封变为安全、可靠的静态密封,从根本上解决了动态轴封“跑、冒、滴、漏"的技术难题.其原理结构如图1 所示。
1.2、主要功能磁力耦合器的主要功能是传动转矩，同时,把轴端传统的机械动密封变为安全、可靠的静密封;当负载转矩超过磁力耦合器的最大传动转矩时，磁力耦合器内、外磁转子会自动脱开耦合状态，起到过载保护的作用；由于磁力耦合传动属于非直接接触的软连接,隔振、减振作用明显。
一种宽带定向耦合器设计
一种宽带定向耦合器设计宽带定向耦合器是一种在微波通信系统和无线通信领域使用频率较高的器件，具有很好的特性，广泛应用在线路的输入输出匹配、功率分配等方面。
针对该器件特点，本文将从设计步骤、设计原理等方面详细阐述一种宽带定向耦合器的设计。
一、设计步骤1. 确定相关参数首先，需要确定耦合器的频率范围、耦合度、带内平衡度和抗通带抑制等参数。
2. 选取合适的传输线选择合适的传输线是本设计的一个重要步骤。
传输线的选择应该基于设计的频率和特殊要求。
3. 设计主传输线和副传输线根据耦合的要求，可以在主传输线和副传输线之间设计耦合槽，以实现低耦合和高与稳态。
4. 确定耦合槽位置、尺寸耦合槽的位置和尺寸需要按照一定的规律来进行设计，可以通过仿真计算得出。
5. 设计耦合槽与主副传输线的接触点耦合槽与主副传输线的接触点应该满足接触良好，缝隙小的要求。
6. 仿真优化在以上步骤完成之后，对耦合器进行仿真优化，以确保其在所设定的频率范围内可以正常工作。
二、设计原理宽带定向耦合器的设计原理基于传输线的相互耦合和矩形波导线的特点。
1. 传输线相互耦合主传输线和副传输线之间通过耦合槽实现相互耦合，耦合系数根据耦合槽的设计来确定。
在高频率下，传输线相互耦合的情况下，宽带灵敏度比较高。
2. 矩形波导线的特点矩形波导线的特点是工作频率低，但是在宽带匹配和传输线耦合方面具有很好的优势。
在本设计中，主传输线和副传输线均采用矩形波导线设计，以保证其传输特性的好。
三、总结综上所述，本设计的宽带定向耦合器是一种基于主副传输线之间通过耦合槽实现相互耦合的原理进行设计的。
在设计中，选择合适的传输线、确定耦合槽位置和尺寸，并进行仿真来提高设计效率，最终得到了一种性能优异的宽带定向耦合器。
多路耦合器及其相关理论和技术研究
多路耦合器及其相关理论和技术研究多路耦合器及其相关理论和技术研究引言：多路耦合器是现代通信系统中重要的设备之一，它可以将多个输入信号合并成一个输出信号，或将一个输入信号分配给多个输出信号。
随着通信技术的发展，多路耦合器的研究与应用得到了广泛关注。
本文将详细介绍多路耦合器的相关理论和技术研究。
一、多路耦合器的基本原理多路耦合器主要由传输线、功率分配网络和耦合结构等组成。
传输线用于将输入信号传输到功率分配网络，而功率分配网络则根据设计要求将输入信号合并或分配到每个输出端口。
耦合结构则用于连接传输线和功率分配网络，实现信号的耦合与分配。
多路耦合器的基本原理是利用正交耦合技术将输入信号从一个传输线传输到多个输出端口的传输线上。
其核心思想是通过电磁场的耦合，使得输入信号能够同时存在于多条传输线上。
在多路耦合器中，通过调整传输线之间的耦合中继点位置和阻抗匹配等参数来实现输入信号的均匀分配。
二、多路耦合器的设计方法为了实现多路耦合器的设计，需要考虑到频率响应、传输损耗、隔离度和功率分配均匀性等因素。
常见的设计方法有：布尔化方法、矩阵方法、电磁仿真方法等。
1. 布尔化方法布尔化方法是一种图形化的设计方法，将多路耦合器的结构与其逻辑关系进行对应。
通过将多路耦合器转化为布尔方程，并采用基于门电路的设计方法，可以方便地实现多路耦合器的设计。
2. 矩阵方法矩阵方法是通过矩阵分析多路耦合器的传输特性。
通过给定输入端口和输出端口的电压和电流之间的线性关系矩阵，可以得到多路耦合器的传输矩阵。
通过适当选取耦合电感和耦合电容的数值，可以实现所需的传输特性。
3. 电磁仿真方法电磁仿真方法是一种通过计算机模拟多路耦合器的电磁场分布来进行设计的方法。
常用的电磁仿真软件有ANSYS、CST Microwave Studio等。
通过调整耦合结构的参数，可以得到所需的耦合效果，从而实现多路耦合器的设计。
三、多路耦合器的应用领域多路耦合器广泛应用于通信系统中，包括广播系统、卫星通信系统、无线通信系统等。
耦合器设计-基本理论
根据不同的分类标准，耦合器可以分为多种类型。例如，根据传输信号的类型， 可以分为模拟耦合器和数字耦合器；根据功率分配方式，可以分为一分二、一 分四、一分八等不同类型。
耦合器的作用与重要性
作用
耦合器在通信、雷达、电子战、测量等领域中有着广泛的应用，主要用于功率分 配、信号合成、信号分离等。
该方法精度高，适用于对性能要求较高的耦合 器设计，但计算量大，设计周期较长。
基于经验公式的近似设计
01
经验公式是根据大量实验数据总结得出的近似公式，可以快速 计算出耦合器的性能参数。
02
基于经验公式的近似设计方法简单、快速，适用于对性能要求
不高、设计周期较紧的情况。
但该方法精度较低，可能无法满足高性能耦合器的设计要求。
集成化
将耦合器与其他电子元件集成在同一芯片上，可以提高设备 的可靠性和稳定性，降低成本。
高性能、低成本的设计目标
高性能
追求高效率、低损耗、高线性度等高 性能指标，以提高耦合器的传输质量 和稳定性。
低成本
通过优化设计、选用合适的材料和工 艺，降低耦合器的制造成本，提高性 价比和市场竞争力。
THANKS FOR WATCHING
电磁波的传播速度在真空中等 于光速，在其他介质中的传播 速度取决于介质的折射率。
电磁波的传播方向、电场和磁 场的方向相互垂直，遵循右手 螺旋定则。
耦合器的传输特性
耦合器是一种将信号从一根传 输线耦合到另一根传输线的装 置，其传输特性包括插入损耗
、隔离度、工作带宽等。
插入损耗是指耦合器对信号的 衰减程度，通常以分贝(dB)为
单位表示。
隔离度是指耦合器对非目标传 输线的抑制能力，即防止信号 泄漏的能力。
耦合器工作原理及作用
耦合器工作原理及作用
耦合器是一种非常常见的电气设备，用于将两个不同的电路或系统连接在一起。
耦合器的工作原理和作用是非常有用的，因为它使不同的电路可以快速而可靠地连接。
耦合器是信号从一个电路传递到另一个电路的组件。
耦合器的基本原理是将一个输入端的信号转换为另一个输出端
的信号，在这种信号转换过程中，耦合器可以进行多种功能、如绝缘、调制、增益、数字信号处理等。
此外，耦合器还可以平衡输出阵列或过滤掉输入阵列中的某些频率，因此，耦合器也可以称为校准器，滤波器等。
考虑到对耦合器耗费的电能，一般而言，耦合器的效率要比传统技术，如晶体管和电子管技术高出多达20-50%。
耦合器的作用可以分为两类，分别是功能阻抗补偿和高效传输。
首先，耦合器可以补偿受控阻抗，这种阻抗可以在电路的某个环节上进行调节以改变电流的大小。
其次，耦合器可以在高效传输。
这样，用于极带系统的耦合器可以有效地发射信号，而双向链路耦合器可以在收发机之间传输信号，有效地提高收发机之间的信号传输效率，并使电路有更好的抗干扰能力。
耦合器的工作原理和作用被广泛用于电子电路设计中，它可以传输、转换电能的各种方式都是非常宝贵的，它可以提高电路的可靠性和可靠性，可以更好地抵御干扰，也可以提高电路的工作效率。
因此，耦合器在电子电路设计中起着重要的作用，它是一个非常受欢迎的电气设备。
总之，耦合器是一种重要的电气元件，它的工作原理和作用对电子电路设计至关重要。
耦合器可以有效地为电子电路提供传输、转换以及阻抗补偿和高效传输等服务，从而提高系统的可靠性和稳定性，同时也可以减少对系统的干扰。
带状线耦合器的设计
带状线耦合器的设计
带状线耦合器的设计是一种重要的电子元件，用于在射频电路和微波应用中传输信号。
它具有高效的能量转移和耦合特性，可实现信号的传输和分配。
在带状线耦合器的设计中，要考虑以下几个关键因素。
首先是带状线的宽度和厚度。
这些参数决定了耦合器的电阻特性和频率响应。
通过合理选择带状线的宽度和厚度，可以实现所需的耦合效果和频率范围。
其次是耦合器的长度。
长度决定了信号在耦合器内传播的距离，从而影响了耦合的程度。
根据应用需求和设计要求，可以选择合适的耦合器长度来满足特定信号的传输要求。
此外，还要考虑带状线耦合器的制备工艺。
常见的制备方法包括微带线印刷、化学蚀刻和金属沉积等。
选择适当的工艺可以实现高质量的耦合器制备，并确保其稳定性和可靠性。
用于带状线耦合器设计的软件工具也是非常重要的。
一些仿真软件可以提供电磁场分析和参数优化功能，以帮助设计师快速准确地评估耦合器的性能，并进行必要的改进。
综上所述，带状线耦合器的设计是一项复杂而关键的工作。
它需要考虑诸多因素，包括带状线的尺寸、耦合器的长度、制备工艺和仿真软件工具的应用等。
通过合理设计和优化，可以实现高效、稳定的信号传输和分配，满足不同应用场景的需求。
带状线耦合器的设计
带状线耦合器的设计带状线耦合器（Strip-line Coupler）是一种常用的微波器件，用于将一路输入信号（主路）耦合到两个输出信号（分路）上。
它通常由两条平行金属线和一个与之相邻的金属板构成，所有的线和板都被封装在一个介质层内。
带状线耦合器的设计需要考虑如下几个重要因素：1. 耦合效率：耦合效率表示主路信号在耦合过程中传输到分路上的效率。
提高耦合效率可以增加带状线耦合器的性能。
耦合效率取决于耦合区域的长度、耦合线宽度、耦合板的相对位置等因素。
通过合理设计这些参数，可以最大程度地提高耦合效率。
2. 插入损耗：插入损耗是指主路到分路的转换过程中信号的损耗。
过高的插入损耗可能会导致整个系统的性能下降。
降低插入损耗可以通过增加耦合器的长度来实现，但这会增加器件的尺寸，因此需要在设计过程中进行权衡。
3. 匹配：带状线耦合器需要与输入输出端口进行匹配，以避免信号反射和信号衰减。
匹配是通过合适的阻抗匹配设计来实现的，一般采用特定的线宽和特定板的相对位置，以保证输入输出端口的阻抗与主路端口的阻抗一致。
4. 相位平衡和幅度平衡：在某些应用中，需要保证带状线耦合器在输出端口上的信号相位和幅度平衡。
相位平衡和幅度平衡可以通过在带状线耦合器的设计中加入相应的调节结构来实现。
5. 耦合度：耦合度表示主路信号传输到某一个分路上的程度。
耦合度可以通过合适的结构设计来实现，例如增加耦合区域的长度、调节耦合线的相对位置等。
综上所述，带状线耦合器的设计需要综合考虑耦合效率、插入损耗、匹配、相位平衡和幅度平衡以及耦合度等因素。
在实际设计中，可以利用仿真软件进行优化设计，通过调整耦合器的结构参数来满足特定的要求。
此外，实验验证也是一个重要的步骤，通过测量带状线耦合器的参数和性能，可以进一步优化设计并验证仿真结果的准确性。
耦合器原理图
耦合器原理图耦合器是一种用于传输力、运动或能量的装置，它可以将两个或多个机械部件连接在一起，使它们能够共同工作。
在工程和机械领域中，耦合器被广泛应用于各种机械设备中，如传动系统、液压系统、气动系统等。
耦合器的设计和原理图对于机械设备的正常运行至关重要，下面我们将详细介绍耦合器的原理图及其工作原理。
1. 耦合器的分类。
根据传动方式的不同，耦合器可以分为机械耦合器、液压耦合器和电磁耦合器等多种类型。
机械耦合器主要通过齿轮、链条、联轴器等机械传动元件来传递力和运动；液压耦合器则是利用液体在封闭管路中传递力和运动；电磁耦合器则是通过电磁场的作用来传递力和运动。
不同类型的耦合器在工作原理和应用场景上都有所不同，但它们的基本原理图都是相似的。
2. 耦合器的原理图。
耦合器的原理图通常由两个主要部分组成，输入端和输出端。
输入端通常是由驱动装置提供动力，输出端则是接收输入端传递过来的动力并进行相应的工作。
在原理图中，还会包括一些辅助元件，如轴承、密封件、联接螺栓等，它们在耦合器的工作过程中起着重要的作用。
3. 耦合器的工作原理。
耦合器的工作原理是通过输入端传递动力，输出端接收动力并进行相应的工作。
在机械耦合器中，通过齿轮、链条等传动元件的配合，实现输入端和输出端的动力传递；在液压耦合器中，利用液体在密闭管路中的传递，实现输入端和输出端的动力传递；在电磁耦合器中，通过电磁场的作用，实现输入端和输出端的动力传递。
不同类型的耦合器在工作原理上有所差异，但都遵循着输入端传递动力，输出端接收动力并进行工作的基本原理。
4. 耦合器的应用。
耦合器广泛应用于各种机械设备中，如汽车、船舶、风力发电机、工程机械等。
在这些机械设备中，耦合器起着连接和传递动力的重要作用，保证了机械设备的正常运行和工作效率。
不同类型的耦合器在不同机械设备中有着各自的应用场景，如汽车中的离合器、船舶中的联轴器、风力发电机中的液力耦合器等。
5. 耦合器的维护与保养。
模拟电路耦合器设计
模拟电路耦合器设计一、简介在模拟电路中，耦合器是一个重要的元件，用于将不同电路之间的信号传递和互相影响降至最低。
本文将介绍模拟电路耦合器的设计原理和步骤，并给出一个示例来说明实际应用。
二、设计原理模拟电路耦合器的设计目标是实现信号的正常传递，同时尽量减小信号的互相干扰和损耗。
常见的耦合器有直接耦合器、变压器耦合器、电容耦合器和光耦合器等。
根据实际需求和电路特点选择合适的耦合器。
三、设计步骤根据实际需求和设计准则，进行模拟电路耦合器的设计可分为以下步骤：1. 确定设计要求：根据所需传输的信号类型、频率范围和功率等确定设计要求，包括信号的频率响应、带宽和增益等参数。
2. 选择耦合器类型：根据设计要求和电路特点选择合适的耦合器类型，如直接耦合器、变压器耦合器、电容耦合器或光耦合器。
3. 计算耦合元件参数：根据选定的耦合器类型和设计要求，计算耦合元件的参数，如变压器的绕组比例、电容的阻抗值等。
4. 进行电路布局：根据计算得到的参数，进行电路布局设计，包括元件的连接方式和位置等。
5. 进行仿真和调试：利用仿真软件对设计的耦合器进行仿真，观察信号传递和互相干扰情况，并对电路进行调试和优化。
6. 进行实验验证：将设计的耦合器制作成实物电路，并进行实验验证，检验其性能是否符合设计要求。
7. 优化设计：根据实验结果进行设计的优化，如调整元件参数、更换耦合器类型等。
四、实例应用以电容耦合器为例，演示一个模拟电路耦合器的设计过程。
1. 设计要求：传输0-20kHz频率范围的音频信号，要求频率响应平坦度在±1dB内。
2. 选择耦合器类型：由于音频信号传输较低频，选择电容耦合器。
3. 计算电容参数：根据频率范围和响应要求，计算所需电容的阻抗值。
根据公式Z=1/(2πfC)，计算得到电容C的约为0.79μF。
4. 进行电路布局：根据计算得到的电容参数进行电路布局设计，将电容与输入输出电路正确连接。
5. 仿真和调试：利用仿真软件对耦合器进行仿真，观察音频信号的传递和互相干扰情况，并根据仿真结果进行调试和优化。
通信电子中的互感耦合器设计
通信电子中的互感耦合器设计随着科技的进步，通信电子设备的应用范围越来越广泛，其中互感耦合器作为电路中非常重要的一部分，尤其是在无线通信、电气自动化和计算机网络等领域中，起着至关重要的作用。
那么，互感耦合器究竟是什么呢？它在其中的作用是什么呢？本文将就在通信电子中的互感耦合器进行深入的研究和探讨。
一、互感耦合器的定义互感耦合器是一种通过磁场相互作用的元件，具有将高阻抗变成低阻抗，实现信号的传输和匹配等功能，广泛应用于电路设计中。
互感耦合器的结构比较简单，一般由两个或多个线圈组成，中间通过磁耦合方式相互作用，实现信号的传输和转换。
二、互感耦合器的分类根据互感耦合器的应用范围和使用环境不同，可以将其分为多种类型，其中包括：1. 发射-接收互感器发射-接收互感器是一种常见的互感耦合器，在通信电子中经常使用。
它可以将音频和视频等信号通过某种方式发送出去，并在接收端进行接收和解码。
2. 宽带互感器宽带互感器主要用于高频率的信号传输和匹配。
它具有宽带和低插入损耗等特点，广泛应用于无线通信、雷达、卫星通信等领域。
3. 变压器互感器变压器互感器是一种将电能从一电路传输到另一电路的元件，通过变压器的升降压原理，将电流和电压进行转换。
它主要应用于电气自动化、电力系统和工业控制等领域。
三、互感耦合器的设计步骤互感耦合器的设计过程比较繁琐，需要进行多个步骤的计算和测试才能得出最终的方案，下面是互感耦合器的设计步骤：1. 确定需要传输的信号类型和频率范围在设计互感耦合器之前，首先需要确定需要传输的信号类型和频率范围，以便于后续的计算和测试。
2. 选择合适的集成电路和线圈根据所需传输的信号类型和频率范围，选择合适的集成电路和线圈。
并根据需要自行设计或购买。
3. 计算线圈的参数在确定了所需的线圈之后，需要进行多个参数的计算，包括电感、电容、阻抗、质量因数等等。
这些参数的计算非常关键，直接影响到互感耦合器的传输效果和质量。
4. 制造和测试互感耦合器根据所得参数，进行互感耦合器的制造和测试，以检验和验证互感耦合器的传输效果和性能是否符合预期。
短波定向耦合器设计
短波定向耦合器设计1. 前言短波定向耦合器是通信与微波技术中常用的器件，主要用于在无线通信中进行信号的耦合和分配。
本文将介绍短波定向耦合器的设计原理和设计步骤，以及常见的应用场景和注意事项。
2. 短波定向耦合器原理短波定向耦合器的主要原理是利用耦合孔，在主线和分支线之间产生一定的电磁场，使得微波信号通过耦合孔被耦合到分支线中。
在功率传输方面，耦合器在主线中的功率和在分支线中的功率之比可以通过设计时的阻抗匹配来控制。
短波定向耦合器的结构包括主线和分支线，通常采用无机瓷或铝氧化物陶瓷的材料制成。
在主线和分支线交叉口处，通过加工或成型等工艺形成一个或多个耦合孔，用于将主线中的微波信号耦合到分支线中。
3. 短波定向耦合器设计步骤短波定向耦合器的设计步骤包括：确定工作频率和带宽、计算结构参数、优化设计。
3.1 确定工作频率和带宽短波定向耦合器在设计之前，需要确定其工作频率和带宽范围。
在选择频率时，要考虑到耦合器的应用场景和应用要求，同时要选择相应的无机瓷或铝氧化物陶瓷材料。
3.2 计算结构参数计算结构参数是确定短波定向耦合器的关键步骤。
在进行计算时，需要确定主线和分支线的特性阻抗、耦合孔的位置和大小等参数。
计算结果可以通过模拟软件进行仿真验证，以确定设计的合理性。
3.3 优化设计在进行优化设计时，需要考虑到短波定向耦合器的功率损耗、端口匹配、驻波比等因素。
通过优化设计，可以增加耦合器的传输效率和调制精度。
4. 短波定向耦合器应用场景短波定向耦合器主要应用于微波通信、微波雷达、毫米波通信等领域，常见的应用场景包括：4.1 信号的耦合和分配在微波通信领域中，短波定向耦合器可用于将信号从主线中耦合到多个分支线中进行传输。
通过设计合适的耦合孔，可以实现精确的信号耦合和分配。
4.2 信号的模拟和测试定向耦合器可用于信号的模拟和测试，通过将信号从主线中耦合到分支线中，实现信号的模拟和多通道测试。
4.3 微波功率分配短波定向耦合器可以将微波信号从主线中耦合到分支线中进行功率分配。
短波定向耦合器设计
短波定向耦合器设计短波定向耦合器是一种用于在短波频段进行功分、功合、相分、相合等应用的无源器件。
其主要功能是将一路信号分离成两路，或将两路信号合成为一路。
本文将介绍短波定向耦合器的设计原理、结构和性能参数等方面的内容。
设计原理：短波定向耦合器的原理是基于微带线耦合的非对称T型连接器件。
它由两路微带线组成，其中一路微带线是主线，另一路微带线是耦合线。
当信号从主线流过时，一部分信号将通过耦合线传递到另一路微带线上，形成一定的信号损耗。
通过调整耦合线的长度和宽度可以实现不同的功分、功合、相分、相合等功能。
结构特点：短波定向耦合器的结构特点是小型化、低损耗、高可靠性和频段宽。
其主要结构包括两路微带线、耦合线和微带线接头等。
其中微带线和耦合线的长度和宽度需要进行准确的计算和设计，以保证其性能参数符合要求。
性能参数：短波定向耦合器的性能参数包括频带范围、耦合系数、损耗、隔离度等。
其中频带范围通常为几百MHz至几GHz，耦合系数一般为-10dB至-30dB，损耗一般小于1dB，隔离度一般大于20dB。
应用领域：短波定向耦合器在通信、雷达、导航、卫星通信等领域中广泛应用。
其主要作用是将信号进行功分、功合、相分、相合等处理，实现多路信号的传输和处理。
在卫星通信领域中，短波定向耦合器可以实现不同卫星之间的信号传输和切换，提高卫星通信的可靠性和稳定性。
总结：短波定向耦合器是一种重要的微波器件，其设计原理、结构和性能参数等方面需要进行准确的计算和设计。
在实际应用中，需要根据不同的应用场景和需求进行选择和配置，以达到最佳的性能和效果。
短波定向耦合器设计
短波定向耦合器设计短波定向耦合器是一种用于无线通信领域的重要器件，它能够将电磁波从一个波导传输到另一个波导中，同时实现波导之间的能量耦合。
本文将就短波定向耦合器的设计原理、结构和应用进行详细介绍。
让我们来了解一下短波定向耦合器的设计原理。
短波定向耦合器基于电磁波的干涉原理，通过合理设计波导的几何结构和材料参数，实现电磁波在波导之间的能量传输和耦合。
具体来说，它利用波导中的电磁场分布特性，通过调整波导的尺寸和位置，使得电磁波在波导中传播时发生干涉现象，从而实现能量的定向耦合。
在短波定向耦合器的结构设计中，需要考虑多个因素。
首先是波导的尺寸和形状，这决定了波导中电磁场的分布情况。
其次是波导之间的距离和相对位置，这会影响能量的传输效率和方向。
此外，还需要考虑材料的选择和制备工艺，以及温度和频率对器件性能的影响等。
短波定向耦合器的应用非常广泛。
在无线通信系统中，它可以用于天线之间的能量传输和耦合，提高系统的传输效率和覆盖范围。
此外，它还可以应用于雷达系统、光纤通信系统、微波传感器等领域，实现能量的定向传输和耦合。
在实际设计中，为了获得更好的耦合效果，可以采用一些增强耦合的技术。
例如，可以在波导之间加入耦合槽或耦合腔，通过调整槽或腔的尺寸和位置，来增强电磁波的耦合效果。
另外，还可以利用耦合体的选择性吸收特性，来实现对特定频率电磁波的定向耦合。
总的来说，短波定向耦合器作为一种重要的无线通信器件，具有广泛的应用前景。
在设计中，需要综合考虑波导的结构、尺寸和材料等因素，以及系统的需求和环境条件等因素。
通过合理的设计和优化，可以实现高效的能量传输和耦合效果，提高无线通信系统的性能和可靠性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
式中f0是耦合器中心频率。
0 2f 0 C1 C2 Z 0o
平面结构的螺旋耦合器、折叠线型耦合器
9
耦合器结构型式众多，图5-50a是平面结构的螺旋耦合 器，b是折叠线型耦合器。
（a）
（b）
图5-50 （a）螺旋耦合器；（b）折叠线型耦合器
3dB交叉指lange耦合器
Z 0o R Z 0e
7
图5-48 集中电容补偿微带耦合器
平行耦合线耦合器
对于准TEM模，输入匹配条件为 Z sin e Z 0 o sin o Z 0 0e Z sin Z
12
Z 0e Z 0o
l 90
1 2 e o 以及 2
图5-45
混合环和耦合器的性能由耦合系数、方向性以及负载特性决定， 通常隔离端口接匹配负载。
微带分支电桥的工作原理
/4 y01=1 y02=1/R B y0 = b y0 = b D y04=1 （a） C y03=1/R 短路 y0 = a2 (3)
5
(1)
对称 平面 (4) y0 = a1
A
1
耦合器设计
2
微带耦合器
微带耦合器
3
耦 合 器 couplers( 有 时 又 叫 混 合 环 Hybrids) 是微波电路中常用的 无源器件，把电路元 件直接连起来即可构 成混合环，而耦合器 一般由靠得很近的传 输线构成，它们一般 有四个端口，且每一 端口为匹配负载端接， 也就是说在给定频率 范围内，端口的反射 图5-44 微波混合环与耦合器 是很小的，反射系数 （a）分支线混合环； （b）集总参数分支混合环； 一般小于0.1。
10
图5-44(d)所示3dB交叉指lange耦合器。端口1输入，端口2和3输出功率相等， 但有90相移，其特点是频带宽，设计公式为
N 11 R 2 C N 11 R 2 2R
Z0o RN 1 RN 1R 1 Z Z0 1 R
11
魔T
12
13
14
15
16
17
18
19
20
21
22
23
ree reo
2
耦合器的耦合系数及方向性都是频率的函数 jC sin 1 C D 1 C 2 cos j sin 4
2
图5-48 集中电容补偿微带耦合器
式中
e o o
e o 2 1 e2 1 o
图5-47 （a）方形分支电桥；（b）圆形分支电桥
平行耦合线耦合器
平行耦合线耦合器（见 图5-48）具有对称性： 1、对称面上电流=0， 电压最大，相当于开路， 称为偶对称；2、另一 种分布，对称面上电压 =0，电流最大，相当于 短路，称为奇对称。耦 合线上任何场分布都可 看成奇模与偶模场分布 的组合。基于奇、偶模 分析可得到耦合线结构 3dB定向耦合器的设计 方程，如下。
C是电压耦合系数，R为阻抗比，Z为归一化奇模阻抗，R、Z与耦合系数C关 系见图5-49，N为导体数，一般为4，Z0e、Z0o 表示偶模、奇模阻抗，Z0 为端 口阻抗，当N=2，Z 0 Z 0o Z 0e ，当N2时，这个关系不成立。 交叉指耦合器的耦合段有两个短指和长指，短指长度取工作频段内最高频率 的gh/4，而长指应为最低工作频率的gL/4。连接相应耦合指的跳线为几十m 直径的金丝或铝丝，叉指尺寸W、S由要求奇、偶模阻抗决定。
（c）平行耦合定向耦合器; (d）3dB lange耦合器
耦合器参数定义
4
耦合器可看成四端口网络。四个端口是输入端口、直通端口、 耦合端口与隔离端口。设P1是由匹配源馈入端口1功率，P2、P3、 P4分别在端口2、3、4可得到的功率，描述该端口的网络参数主 要有四个：
P1 耦合系数 C 10 log （dB） P3 P3 方向性 D 10 log （dB） P4 P1 隔离度 I 10log D C （dB） P4 P T 10 log 2 通过率 （dB） P 1
e
Z 0e Z o Z 0e Z o
o
Z 0o Z o Z 0o Z o
下标e、o表示属于偶模even和奇模odd的量。 e、o是偶模和奇模的传播常数。 当 e o , logD 方向性达到最佳。因此从方向性考虑，希望奇模与偶模具 有相同的相速。为此在耦合两端并联电容C1、C2，并联电容对偶模不起作用，对奇模 相移有影响，其增加的相移o为
(2)
/ 4
开路
（b）
A
1 a1 /8
/4 b
B 1/R a2 /8 1
A
/4 b a1
B
（c）
1/R a2 /8 （e）
/8
（d）
图2-46 微带双分 支定向耦合器
环形分支电桥原理
6
对于3dB耦合器，并联臂和串联臂的阻抗分别为Zp=Z0、 Zr=Z0/ 2 ，Z0是输入 端和输出端特征阻抗。所以串联臂微带线导带宽度比并联臂宽，如图5-47a。 微带双分支定向耦合器也可作成圆形结构，叫做环形分支电桥，如图5-47b。 从1臂输入功率平分到左右两个分支，它们到4臂路径相差半个波长，即/2， 相位相反，故4臂没有输出，为隔离臂。从1臂到2臂、3臂功率相等，但路径 相差/4，因而有90相位差。方形分支电桥、环形分支电桥，在混频器电路 中应用甚广。
