更换施耐德变频器的操作规范
施耐德变频器简单操作说明
施耐德变频器简单操作说明施耐德是一家全球领先的能源管理和自动化解决方案提供商。
施耐德变频器是一种用于电动机控制的设备，可以实现电动机的速度调节和节能运行。
下面是施耐德变频器的简单操作说明。
1.变频器的安装首先，将变频器安装在适当的位置，确保通风良好且没有灰尘积聚的地方。
连接变频器和电动机之间的电缆，确保连接牢固。
将电源接线连接到变频器的输入端子，并确保电源接线正确无误。
2.变频器的参数设置在开始使用前，需要对变频器进行参数设置。
通过按下菜单按键，进入参数设置界面。
根据实际需要，设置变频器的工作模式、电压频率、电流限制等参数。
确保参数设置正确无误。
3.变频器的运行控制启动变频器之前，确保所有的接线正确连接且安全可靠。
按下启动按键，变频器开始运行。
可以通过调节转速旋钮来改变电动机的转速。
同时，也可以通过键盘上的数字输入，精确地设置电动机的转速。
4.变频器的故障排除在使用变频器的过程中，可能会出现一些故障情况。
例如，电动机无法启动、运行不稳定等。
此时，需要进行故障排除。
首先，检查所有的接线是否正确连接，电源是否正常。
其次，查看变频器面板上的故障代码，根据代码说明找出故障原因，并采取相应的措施进行修复。
5.变频器的节能运行变频器可以通过调节电动机的转速来实现节能运行。
通过降低电动机的转速，可以减少能源消耗。
在实际应用中，可以根据实际需要调整电动机的转速，以达到节能的目的。
6.变频器的维护保养定期对变频器进行维护保养，可以延长其使用寿命并保持良好的运行状态。
定期清洁变频器及周围环境，防止灰尘积聚。
定期检查接线是否松动，是否有异常情况。
当发现问题时，及时采取修复措施，避免故障的发生。
总结：以上是施耐德变频器的简单操作说明。
在使用过程中，需要注意安全操作，确保所有的接线正确连接。
通过参数设置和运行控制，可以实现电动机的速度调节和节能运行。
对于故障情况，可以进行相应的排除，并定期对变频器进行维护保养，以保证其良好的运行状态。

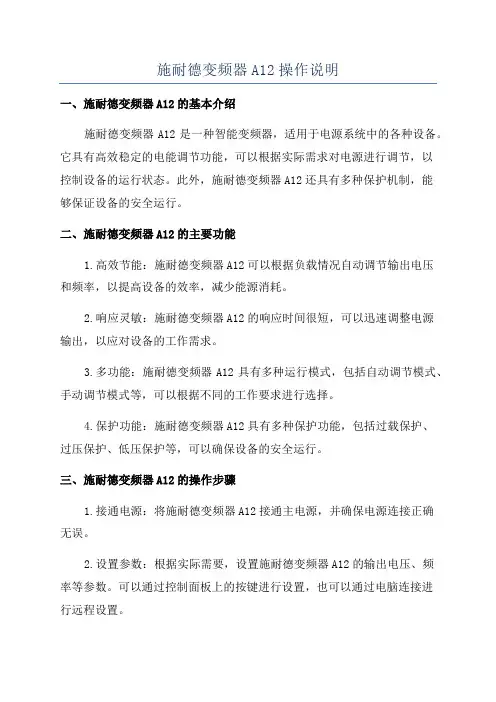

施耐德变频器A12操作说明
施耐德变频器A12操作说明一、施耐德变频器A12的基本介绍施耐德变频器A12是一种智能变频器，适用于电源系统中的各种设备。
它具有高效稳定的电能调节功能，可以根据实际需求对电源进行调节，以控制设备的运行状态。
此外，施耐德变频器A12还具有多种保护机制，能够保证设备的安全运行。
二、施耐德变频器A12的主要功能1.高效节能：施耐德变频器A12可以根据负载情况自动调节输出电压和频率，以提高设备的效率，减少能源消耗。
2.响应灵敏：施耐德变频器A12的响应时间很短，可以迅速调整电源输出，以应对设备的工作需求。
3.多功能：施耐德变频器A12具有多种运行模式，包括自动调节模式、手动调节模式等，可以根据不同的工作要求进行选择。
4.保护功能：施耐德变频器A12具有多种保护功能，包括过载保护、过压保护、低压保护等，可以确保设备的安全运行。
三、施耐德变频器A12的操作步骤1.接通电源：将施耐德变频器A12接通主电源，并确保电源连接正确无误。
2.设置参数：根据实际需要，设置施耐德变频器A12的输出电压、频率等参数。
可以通过控制面板上的按键进行设置，也可以通过电脑连接进行远程设置。
3.启动设备：按下启动按钮，施耐德变频器A12将开始供电给设备，并按照预设的参数进行工作。
4.监控工作状态：通过观察控制面板上的指示灯或屏幕上的显示信息，可以了解施耐德变频器A12的工作状态。
如有异常情况出现，应及时采取措施进行处理。
5.关闭设备：当设备停止工作时，按下停止按钮，将施耐德变频器A12断开与设备之间的电源连接。
四、施耐德变频器A12的常见问题及解决方法1.变频器无法启动：首先检查电源连接是否正确，确保变频器已接通电源；其次检查是否有报警信息显示，若有，根据报警代码进行故障排查。
2.输出电压异常：检查输入电源的电压是否正常，调整输出电压的设置参数，确保与设备的需求匹配。
3.过载保护触发：检查设备的负载情况是否超过变频器的额定承载能力，如需求超过变频器的额定能力，应及时减小负载。
施耐德中压变频器操作规程1
xx中压变频器操作规程
第一步上控制电源：先合风机电源总空开、控制柜控制电源空开、人机界面空开；再开UPS电源；然后逐一启动各风机启动器。
第二步人机界面监控程序自动运行，主界面显示“控制器就绪”“高压不就绪”，如果有其他红色警示，查明原因，逐个排除后按复位键。
第三步合高压变频调速系统进线高压开关，高压变频调速系统给出系统待机指示。
第三步等待20S后启动变频器：
待机状态下，控制柜柜门的远程/本机控制旋钮拨到远程控制时，DCS远程“启动”命令，变频器将从当前状态开始按照系统提供的加速时间进行启动，最后按照用户所设定的运行频率运转；
待机状态下，控制柜柜门的远程/本机控制旋钮拨到本机控制时，DCS远程“启动”按钮失效，变频器启动由人机界面“启动”按钮实现。
第四步停机：
控制柜柜门的远程/本机控制旋钮拨到远程控制时，DCS远程“停机”按钮可以使变频器按照系统设定的减速时间进行减速停机。
控制柜柜门的远程/本机控制旋钮拨到本机控制时，人机界面监控程序主界面的“停机”按钮具有相同功能。
1/ 1。
ATV施耐德变频器参数设置简易
ATV312施耐德变频器参数设置MODE ---模式切换ESC ---退出键盘中间 ---进入/确认RUN ---运行STOP RESET---停止/复位注：全新变频器默认运程模式左边3个灯循环闪烁,此模式不可设参数,按MODE 键3秒至灯不闪烁,进入本地模式才可以设置参数;每次按键盘中间进入或者确认,按ESC退出,旋转键盘可选择参数;必设参数:1、电机参数根据电机铭牌设置drC---nCr 电机额定电流bFr 电机标准频率nSP 电机额定转速UnS 电机额定电压2、SEt---ItH 电机热电流按电机额定电流倍设置HSP上限频率默认50HZ,电机是60HZ的要设置60HZ3、FLt---rsf---LI5 故障复位点一、面板操作1、CtL --- LAC --- L3 按键盘中间2秒确定CHCF -- SEPCdI---LOC 本地FrI---AIUIrOt--dFr 电机正转drs ,电机反正2、rEF---AIUI 运行频率 100对应HSP设置频率,50/60HZ进到该参数里面,再旋转键盘可调频率;二、端子控制1、CtL --- LAC --- L3 按键盘中间2秒确定CHCF -- SEPCdI---tEr 端子控制FrI---AIUI2、rEF---AIUI 运行频率 100对应HSP设置频率,50/60HZ三、压力传感器控制4-20mA AI3 端子控制1、CtL --- LAC --- L3 按键盘中间2秒确定CHCF -- SECdI---tEr 端子控制FrI---AI3 给定通道2、I-O- --- CrL3 控制最小值计算公式：16÷40x压力+4 ,40是传感器量程CrH3 控制最大值对应 13-18MPa,稳定在15,16MPaAOIt-- 4A 传感器接线：上面有1,2,3,4角,1角是电源线,2角是信号线四、恢复出厂设置DrC --- FCS ---InI 按键盘中间2秒,切换到no。
施耐德ATV71变频器调试指南跟改
施耐德ATV71变频器调试指南跟改
第一步，安装变频器。
首先，确保变频器与电源和电机的连接正确。
然后，将变频器固定在适当的位置，并确保其具有良好的散热条件。
第二步，配置变频器基本参数。
首先，设置变频器的主要参数，例如电源电压、额定电流和额定功率。
根据不同的应用需求，选择适当的控制方式，例如开环矢量控制或矢量控制。
第三步，设置变频器的输入输出。
根据实际需求，配置变频器的输入输出。
例如，可以设置启动和停止按钮的功能，配置外部设备的连接方式等。
第四步，设置变频器的保护参数。
根据实际应用环境，设置变频器的保护参数，以保护电机和变频器不受损坏。
例如，可以设置过流保护、过载保护和过热保护等。
第五步，进行运行测试。
在完成以上步骤后，可以进行变频器的运行测试。
首先，确保控制系统与变频器连接正常。
然后，依次启动变频器，观察电机的转速和输出功率是否正常。
如果出现异常情况，可以根据实际情况调整变频器的参数。
第六步，优化变频器的参数。
根据实际运行情况，可以进一步优化变频器的参数，以提高系统的效率和稳定性。
例如，可以根据负载变化调整变频器的输出频率和电压等。
总结而言，施耐德ATV71变频器的调试指南主要包括安装变频器、配置基本参数、设置输入输出、设置保护参数、进行运行测试和优化参数等步骤。
通过合理的调试和设置，可以确保变频器正常运行，并满足控制要
求。
但需要注意的是，变频器的调试和设置需要具备一定的技术知识和经验，如果不确定如何操作，建议请专业人士协助进行调试。
发放 施耐德变频器参数设置说明
施耐德变频器参数设置说明
一、操作方法及菜单
施耐德变频器旋转旋钮改变参数数值大小，按下旋钮进入下一级菜单或确定，按ESC键返回上一菜单。
变频器有9个子菜单，进入后可更改相对应参数。
这9个子菜单分别为：REF- [速度给定]、SET-[设置]、drC-[电机控制]、I-O-[输入输出配置]、CtL-[命令]、FUN-[应用功能]、FLt-[故障管理]、CON-[通讯]、SUP-[监控]。
二、具体设定步骤
2、进入命令菜单CTL ,设置Fr 1为AIU1；频率面板给定
3、进入电机控制菜单 DrC- ，设置nCr 为；电机额定电流
4、电机控制菜单 DrC- ，设置tFr 为100Hz ；电机最高频率
5、进入设置菜单 SEt- ，设置ACC为1s，dEC为，LsP为10Hz，HsP为60Hz，ItH为。
6、进入速度给定菜单 rEF- ，再按下旋钮进入AIUI界面，旋转旋钮即可选定频率。
频率关系为 (x/2+10)Hz。
7.断电将拨码开关调为SOURCE。
8.按8米/分钟的速度设置三级的变频器参数初始值设为：
A级
B级
C级
B级上层
1。
施耐德ATV61F变频器安装手册(小于75kW)
1
1.5
2
2.2
3
3
-
4
5
5.5
7.5
7.5
10
11
15
15
20
18.5
25
1
重要信息
警告
为了在安装、操作或维修之前熟悉设备，请仔细阅读这些说明并对设备进行检查。 下面的特定信息会出现在文档中或设备上，表示有潜在危险或使您注意到这些可以阐明或简化程序的信息。
危险或警告标签上的此符号表示有触电死亡的潜在危险，如果不按照相关说明可能会导致伤害。 此符号表示存在安全危险，警告有身体伤害危险。为了避免出现导致严重身体伤害甚至死亡的情况，请 您务必遵守伴随此符号的所有安全说明。
p 用户应对与所有设备保护地有关的大量国际和国内电气标准相符合进行负责。 p 此变频器的许多零件，包括印刷电路板，在线电压下工作，不能触摸这些零件，只能使用绝缘工具。 p 不能触摸那些未受保护的元件或带电的连线条螺钉。 p 不能将 PA 端子与 PC 端子或直流母线电容器短接。 p 在通电或启动与停止变频器之前应安装并关上所有机盖。 p 在对变频器进行维修之前 - 断开所有电源 - 在变频器的断路器上放置一个“禁止合闸”的标签。 - 将断路器锁定在打开位置。 p 维修变频器之前应断开所有电源，包括可能会带电的外部控制电源。等待 15 分钟以便直流母线电容器放电，
然后按照第 13 页上的直流母线电压测试程序来检查直流电压是否小于 45 V。变频器的 LED 并不是有无直 流母线电压的精确指示器。 电击会导致死亡或严重伤害。
警告
不正确的变频器操作
p 如果变频器长时间没有通电，则其电解电容器的性能将会下降。 p 如果变频器长时间不使用，应每两年将变频器至少通电 5 小时，以恢复电容器的性能，然后检查其工作情况。
更换变频器操作规程
更换变频器操作规程1. 引言本文档旨在规范变频器更换过程中的操作步骤和注意事项，以确保更换过程的安全和有效性。
请按照本规程严格操作，并配合实际情况做出合理的调整。
2. 准备工作在开始更换变频器之前，请确保已经完成以下准备工作：•确定更换变频器的目的和原因，以及需要更换的变频器型号和规格；•准备好需要使用的工具和设备，包括螺丝刀、扳手、电源工具等；•关闭电源，确保安全。
3. 更换变频器步骤步骤1：拆卸旧变频器1.断开电源，确保安全；2.使用螺丝刀和扳手拆卸旧变频器的固定螺丝和连接线路，注意记录好每个连接的位置和方式；3.将拆卸下来的旧变频器放置在安全的地方。
步骤2：安装新变频器1.检查新变频器的型号和规格是否正确；2.将新变频器放置在拆卸下来的位置上，并使用螺丝刀和扳手固定螺丝；3.根据之前记录的连接方式，将电源线路和其他线路连接到新变频器上，确保连接稳固。
步骤3：调试和测试1.打开电源，确保供电稳定；2.按照变频器的使用说明书，进行相应的调试和测试；3.检查新变频器是否正常工作，包括其运转状态、指示灯是否正常等。
步骤4：安全检查和维护1.检查所有连接线路是否牢固，特别是电源线路；2.确保新变频器的散热良好，无堵塞现象；3.定期对变频器进行维护，清除灰尘和杂物。
4. 注意事项•在更换变频器前务必断开电源，以确保安全；•根据具体情况选择合适的变频器型号和规格；•注意记录好每个连接的位置和方式，以确保后续的连接工作正常；•在调试和测试过程中，确保按照使用说明书的操作步骤进行；•定期维护变频器，确保其正常的工作状态。
5. 结论根据以上操作规程，我们可以顺利进行变频器的更换工作，并确保更换过程的安全和有效性。
请操作人员严格按照本规程操作，在实际操作中遇到问题或疑问时，应及时向相关技术人员咨询和寻求帮助。
注意：本文档为参考文档，具体操作步骤仅供参考，实际操作应根据具体设备和情况做出适当调整。
施耐德变频器操作说明2012年9月7日-推荐下载
ATV71施耐德变频器操作说明一、图形显示终端按钮功能介绍1，图形显示器；2，功能键F1,F2,F3,F4；3，STOP/RESET(停车/复位)按钮；4，RUN(运行)按钮；5，导航按钮；• 按(ENT)： - 保存当前值；1234657- 进入所选菜单或参数；• 转动CW/CCW：- 增大或减小一个值；- 转到下一行或前一行；- 增大或减小给定值，如果通过终端控制功能被激活；6，用于使电机旋转反向的按钮；7，ESC 按钮：中断一个值、一个参数或一个菜单，返回以前的选择。
※注意：如果通过终端控制功能被激活按钮3、4、5 与6 可用于直接控制变频器。
二、图形显示屏描述1，显示行。
在出厂设置模式下显示：变频器状态：如图中RDY；有效控制通道：如图中Term;频率给定值：如图中+0.00Hz;电机内电流：如图中0A。
2，菜单行。
显示当前菜单或子菜单的名称。
3，菜单、子菜单、参数、值、柱状图等在下拉菜单窗口显示，每个窗口最多显示5行。
导航按钮所选的行或值反白显示。
4，显示分配给键F1至F4的功能，与这四个键上下对应，例如：功能键是动态的，且具有前后关系。
功能键可通过【1.6命令】给这些键分配其他功能。
5，6，三、变频器状态代码四、设置窗口示例五、第一次通电-设置语言和访问等级设置为Chinese。
六、以后通电屏幕显示如下七、访问参数示例：访问加速斜坡八、变频器菜单的操作方法已经设置过参数的变频器上电时，首先显示变频器的型号，3秒钟以后自动转到【变频器菜单】。
若操作者没有进行操作，10秒后自己转入【DISPLAY显示】，显示内容将根据相关参数设置而改变。
通过按导航按钮或ESC键，用户可以进入【主菜单】。
旋转导航按钮选择【变频器菜单】、【访问等级】、【打开/另存为】、【密码】、【语言】等菜单。
一般来说，我们只需要按导航按钮进入【变频器菜单】即可，其余几种很少用。
进入【变频器菜单】后，我们通过旋转导航按钮可以选择【1.1简单启动】、【1.2监视】、【1.3设置】、【1.4电机控制】、【1.5输入输出设置】、【1.6命令】、【1.7应用功能】、【1.8故障管理】等子菜单，被选择的菜单将反白显示。
更换变频器操作规程书
更换变频器操作规程书更换变频器操作规程书1. 引言变频器是用来调节电机转速的设备，常常在工业生产中使用。
为了保证工作的连续性和安全性，当变频器出现故障需要更换时，必须按照正确的操作规程进行更换。
本操作规程书详细介绍了更换变频器的操作步骤和注意事项，以确保变频器更换工作的顺利进行。
2. 操作步骤2.1 断开电源在更换变频器之前，必须先断开电源。
关闭变频器的电源开关，并确认无电流通过变频器。
2.2 卸下连接线缆使用合适的工具卸下变频器与电机之间的连接线缆。
注意在卸下连接线缆之前，应先拍照或标记连接线缆的位置，以便在更换变频器后能够正确连接。
2.3 卸下固定螺丝使用适当的工具卸下固定变频器的螺丝。
在卸下螺丝之前，应注意支撑变频器，以避免变频器掉落造成损坏。
2.4 卸下旧变频器在卸下螺丝后，小心卸下旧的变频器。
确认变频器已松开，并将其从安装位置上小心取下。
2.5 安装新变频器将新的变频器小心放置到安装位置上，并用螺丝固定住。
确保螺丝紧固力适度，以防止变频器松动。
2.6 连接线缆根据之前的标记或照片，正确连接变频器与电机之间的线缆。
确保线缆连接牢固，没有松动。
2.7 检查安装安装完成后，检查变频器是否安装稳定。
确认所有线缆连接正确，没有错接。
2.8 通电测试打开变频器的电源开关，通电测试。
根据变频器的使用手册，确认变频器是否正常运行，并能正常调节电机速度。
3. 注意事项3.1 安全第一在进行变频器更换操作时，必须注意安全。
在断开电源前确保无电流通过变频器，以避免触电事故发生。
在操作过程中，注意保护自己的身体，避免身体部位被夹住或受伤。
3.2 确认操作步骤在进行变频器更换之前，必须确认操作步骤，包括断开电源、卸下连接线缆、卸下固定螺丝等。
确保按照正确的顺序进行操作，以避免出现错误。
3.3 标记或拍照在卸下连接线缆之前，应标记或拍照连接线缆的位置。
这样可以确保在更换变频器后能够正确连接线缆，避免出现错接或错位的情况。
施耐德变频器说明书
施耐德变频器说明书施耐德变频器说明书一、概述施耐德变频器是一种用于控制电机转速的电子设备，通过调整输入电压和频率，实现对电机的速度调节。
它可以广泛应用于工业生产中的各种场景，如机械设备、风机、水泵等。
本说明书将详细介绍施耐德变频器的安装、使用、参数设置等方面的内容，以帮助用户正确使用该设备，提高工作效率。
二、安装与连接1. 安装前准备：- 检查设备是否完好无损；- 确认变频器与电机的额定功率匹配；- 确保安装环境符合相关要求，如温度、湿度等。
2. 安装步骤：- 将变频器固定在合适的位置，确保有足够的空间散热；- 连接变频器的电源输入线，并注意接线的正确性；- 连接变频器与电机之间的输出线，确保连接牢固可靠；- 完成上述连接后，进行电气检测，确保设备无短路、接地等问题。
三、使用方法1. 开机与关机：- 通过面板上的电源按钮，按下开机按钮，待设备启动完成后即可正常操作；- 关机时，先停止设备运行，再按下面板上的关机按钮。
2. 参数设置：- 施耐德变频器提供了丰富的参数设置选项，用户可以根据具体需求进行设置；- 通过变频器的面板或者远程控制软件，进入参数设置界面，按照说明进行操作；- 建议用户在设置参数前，先详细阅读设备说明书，熟悉各个参数的含义和作用。
3. 运行控制：- 施耐德变频器支持多种运行控制方式，如手动控制、自动控制、远程控制等；- 用户可以根据应用场景选择合适的控制方式，并根据需要进行调整；- 在运行过程中，用户可通过监控显示屏实时观察变频器的各项参数。
四、故障排除1. 施耐德变频器具备自动故障检测功能，当设备发生故障时，会自动停止运行，并显示相应的故障代码；2. 根据故障代码，在设备说明书中查找相应的故障排除方法；3. 若无法解决故障，建议联系施耐德售后服务中心进行维修处理。
五、注意事项1. 在使用施耐德变频器时，应注意设备的额定功率和工作环境温度范围；2. 严禁非专业人员进行拆卸和维修，以免造成设备损坏或人身安全事故；3. 设备长时间不使用时，应切断电源，以免浪费能源和影响设备寿命；4. 在设备运行过程中，如发现异常情况或有异响产生，应及时停机检查。
施耐德变频器操作说明2012年9月7日
ATV71施耐德变频器操作说明一、图形显示终端按钮功能介绍1，图形显示器；2，功能键F1,F2,F3,F4；3，STOP/RESET(停车/复位)按钮；4，RUN(运行)按钮；5，导航按钮；• 按(ENT)： - 保存当前值； 1234657- 进入所选菜单或参数；• 转动CW/CCW：- 增大或减小一个值；- 转到下一行或前一行；- 增大或减小给定值，如果通过终端控制功能被激活；6，用于使电机旋转反向的按钮；7，ESC 按钮：中断一个值、一个参数或一个菜单，返回以前的选择。
※注意：如果通过终端控制功能被激活按钮3、4、5 与6 可用于直接控制变频器。
二、图形显示屏描述1，显示行。
在出厂设置模式下显示：变频器状态：如图中RDY；有效控制通道：如图中Term;频率给定值：如图中+0.00Hz;电机内电流：如图中0A。
2，菜单行。
显示当前菜单或子菜单的名称。
3，菜单、子菜单、参数、值、柱状图等在下拉菜单窗口显示，每个窗口最多显示5行。
导航按钮所选的行或值反白显示。
4，显示分配给键F1至F4的功能，与这四个键上下对应，例如：功能键是动态的，且具有前后关系。
功能键可通过【1.6命令】给这些键分配其他功能。
5，6，二〇一二年九月七日星期五三、变频器状态代码四、设置窗口示例第3 页/共10页五、第一次通电-设置语言和访问等级设置为Chinese。
二〇一二年九月七日星期五第5 页/共10页六、以后通电屏幕显示如下二〇一二年九月七日星期五七、访问参数示例：访问加速斜坡八、变频器菜单的操作方法已经设置过参数的变频器上电时，首先显示变频器的型号，3秒钟以后自动转到【变频器菜单】。
若操作者没有进行操作，10秒后自己转入【DISPLAY显示】，显示内容将根据相关参数设置而改变。
通过按导航按钮或ESC键，用户可以进入【主菜单】。
旋转导航按钮选择【变频器菜单】、【访问等级】、【打开/另存为】、【密码】、【语言】等菜单。
一般来说，我们只需要按导航按钮进入【变频器菜单】即可，其余几种很少用。
施耐德变频器操作说明2012年9月7日
ATV71施耐德变频器操作说明一、图形显示终端按钮功能介绍1，图形显示器；2，功能键F1,F2,F3,F4；3，STOP/RESET(停车/复位)按钮；4，RUN(运行)按钮；5，导航按钮；• 按(ENT)： - 保存当前值； 1234657- 进入所选菜单或参数；• 转动CW/CCW：- 增大或减小一个值；- 转到下一行或前一行；- 增大或减小给定值，如果通过终端控制功能被激活；6，用于使电机旋转反向的按钮；7，ESC 按钮：中断一个值、一个参数或一个菜单，返回以前的选择。
※注意：如果通过终端控制功能被激活按钮3、4、5 与6 可用于直接控制变频器。
二、图形显示屏描述1，显示行。
在出厂设置模式下显示：变频器状态：如图中RDY；有效控制通道：如图中Term;频率给定值：如图中+0.00Hz;电机内电流：如图中0A。
2，菜单行。
显示当前菜单或子菜单的名称。
3，菜单、子菜单、参数、值、柱状图等在下拉菜单窗口显示，每个窗口最多显示5行。
导航按钮所选的行或值反白显示。
4，显示分配给键F1至F4的功能，与这四个键上下对应，例如：功能键是动态的，且具有前后关系。
功能键可通过【1.6命令】给这些键分配其他功能。
5，6，二〇一二年九月七日星期五三、变频器状态代码四、设置窗口示例第3 页/共10页五、第一次通电-设置语言和访问等级设置为Chinese。
二〇一二年九月七日星期五第5 页/共10页六、以后通电屏幕显示如下二〇一二年九月七日星期五七、访问参数示例：访问加速斜坡八、变频器菜单的操作方法已经设置过参数的变频器上电时，首先显示变频器的型号，3秒钟以后自动转到【变频器菜单】。
若操作者没有进行操作，10秒后自己转入【DISPLAY显示】，显示内容将根据相关参数设置而改变。
通过按导航按钮或ESC键，用户可以进入【主菜单】。
旋转导航按钮选择【变频器菜单】、【访问等级】、【打开/另存为】、【密码】、【语言】等菜单。
一般来说，我们只需要按导航按钮进入【变频器菜单】即可，其余几种很少用。
中南施耐德矢量控制变频器 使用说明书
本系列 T4 18R5GB
375
364
本系列 T4 22R0GB
400
384
本系列 T4 30R0GB
420
405
本系列 T4 37R0GB
本系列 T4 45R0G
530
515
本系列 T4 55R0G
本系列 T4 75R0G
本系列 T4 90R0G
630
610
本系列 T4 110R0G
W(mm) 130 152 189 265 275 282 325
-2-
V8 系列说明书
1.1.3 配线时：
危险
1、必须遵守本手册的指导，由专业电气工程人员施工，否则会出现意想不到 的危险！
2、变频器和电源之间必须有断路器隔开，否则可能发生火警！ 3、接线前请确认电源处于零能量状态，否则有触电的危险！ 4、请按标准对变频器进行正确规范接地，否则有触电危险！
注意
1、绝不能将输入电源连接到变频器的输出端子（U、V、W）上。注意接线端子 的标记，不要接错线！否则引起驱动器损坏！
（起动、停止）等操作，其外形及功能区如下图所示：
- 14 -
V8 系列说明书
图 2-1 键盘面板
- 15 -
V8 系列说明书 2.2 键盘按键说明：
按键
名称 编程键
一级菜单进入或退出
功能
确认键
逐级进入菜单界面、设定参数确认
图 1-2 铭牌
-8-
V8 系列说明书
1.3 产品系列
■**系列 T □□□G（B）
功率（KW）
0.4
0.75 1.5 2.2 3.7 5.5 7.51.5 2.2 3.7 5.5 7.5 11 15
施耐德ATV12变频器安装及编程手册
目录重要信息___________________________________________________________________________________________________________________ 4开始之前___________________________________________________________________________________________________________________ 5文档结构____________________________________________________________________________________________________________________ 7软件改进方面_______________________________________________________________________________________________________________ 8设置步骤(参考快速起动)____________________________________________________________________________________________________ 9设置 - 初步建议_____________________________________________________________________________________________________________ 10变频器型号 _________________________________________________________________________________________________________________ 11尺寸与重量_________________________________________________________________________________________________________________ 12安装________________________________________________________________________________________________________________________ 13接线________________________________________________________________________________________________________________________ 16电源端子__________________________________________________________________________________________________________________ 20控制端子__________________________________________________________________________________________________________________ 23检查清单__________________________________________________________________________________________________________________ 29出厂设置__________________________________________________________________________________________________________________ 30基本功能___________________________________________________________________________________________________________________ 31编程_______________________________________________________________________________________________________________________ 32参数表结构________________________________________________________________________________________________________________ 33功能兼容性表______________________________________________________________________________________________________________ 36给定模式 rEF_______________________________________________________________________________________________________________ 37监视模式 MOn______________________________________________________________________________________________________________ 38配置模式 ConF_____________________________________________________________________________________________________________ 44配置模式 - MyMenu_________________________________________________________________________________________________________ 45配置模式 - 完整菜单 (FULL)__________________________________________________________________________________________________ 47维护_______________________________________________________________________________________________________________________ 99替换 ATV11 - ATV12________________________________________________________________________________________________________ 100诊断和故障检修 ___________________________________________________________________________________________________________ 107应用说明__________________________________________________________________________________________________________________113短路等级和支路保护________________________________________________________________________________________________________119Wiring____________________________________________________________________________________________________________________ 120组织树____________________________________________________________________________________________________________________ 121参数索引 __________________________________________________________________________________________________________________122重要信息注意在安装、操作或维护本设备之前，请仔细阅读这些说明，并熟悉本设备。
ohf是施耐德ast22变频器说明书
ohf是施耐德ast22变频器说明书ohf是施耐德ast22变频器说明书：安全注意事项●绝不可将交流电源接至变频器输出端U、V、W等端子。
●在接通电源后，不可实施配线，检查等作业。
●关闭电源，在键盘显示熄灭后5分钟之内，请勿触摸机内电路板及任何零部件，且必须用仪表确认机内电容已放电完毕，方可实施机内作业，否则有触电的危险。
●人体静电会严重损坏内部MOS场效应电晶体等，未采取防静电措施时，请勿用手触摸印刷电路板及IGBT等内部器件，否则可能引起故障。
●使用时，变频器的接地端子（E或〨）请依据国家电气安全规定和其它有关标准正确、可靠的接地。
●本装置在通电后,请勿接触内部线路板及其元器件,以免触电危险。
●请勿以拉闸方式（断电）停机，等电机运行停止后才可断开电源。
●符合CE标准必须增加选购输入滤波器附件。
特别注意：只有训练有素的人员允许操作本装置，使用前请详细阅读本说明书中有关安全、安装、操作和维修部分。
本设备的安全运行取决于正确的选型、安装、操作和维护！开箱之后检查烁普SP500系列变频器在出厂之前均已经过测试和品质检验。
在购买后，开箱之前请检查产品的包装是否因运输不慎而造成损伤，产品的规格、型号是否与订购之机种相符。
如有问题，请联络本公司或经销厂商。
●检查内部：含本机、使用说明书一本、保修卡一张。
●检查变频器侧面的铭牌，以确定您手上的产品就是所订购之产品使用环境（1）环境温度-10℃—40℃；（2）避免震动；（3）避免高温多湿且无雨水滴淋，湿度小于90%RH（不结露）；（4）防止油、盐及腐蚀性气体侵入；（5）防止水滴、蒸气、粉尘、灰尘、棉絮、金属细粉的侵入；（6）防止电磁干扰、远离干扰源；（7）禁止使用在易燃性、可燃性、爆炸性气体、液体或固体的危险环境。
接线1、不可将交流输入电源接到变频器输出端子U，V，W。
2、拆换电机时，必须切断变频器输入电源。
3、在变频器停止输出时方可切换电机或进行工频电源的切换。
施耐德变频器300HT401R5说明书
施耐德变频器300HT401R5说明书当变频器加电以后，功率部件与一些控制元件已经连到电源上。
因此接触这些元件是特别危险的。
变频器的盖必须保持关紧状态。
通常，在安装电气或机械元件的任意操作之前变频器电源必须断开。
在ATV断电和显示完全消失以后，在设备工作前需等待10分钟。
这是电容器放电所需的时间。
当变频器保持通电时可通过禁止起动命令或速度给定值置零在操作期间使电机停车。
如果出于人员安全考虑，需要禁止突然重新起动，电气锁定系统就不管用了：此时需要在电源电路中安装一设备来切断电源。
变频器安装了安全设备，如果出现故障，就能够关闭变频器，随后使电机停车。
电机本身可通过机械阻滞停车。
最后，电压变化，特别是电源出现故障，也可以导致停车。
造成停车的故障排除后，电机有可能会自动重新起动，这会对某些机器和设备不利，特别是那些必须符合安全规程使用的设备。
在这种情况下，用户必须采取一定的预防措施以防止重新起动，特别是如果电机出现意外停车的情况下可通过使用低速检测器来切断变频器的电源。
变频器的安装和设置必须按照IEC标准和国家标准。
只能将ATV302作为一个部件来看待，最终用户有责任保证机器运行符合标准。
变频器不能用作防止机器材料损坏和人员受伤危险的安全设备
(例如提升设备)。
在类似应用中，可通过分离与变频器相独立的设备，对超速和运行轨迹在恒定控制之下进行必要的检查。
本手册中描述的产品和设备既可从技术的观点出发，也可从操作方式出发在任何时候更换或改变，其说明绝不应视为具有契约的效力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
更换施耐德变频器的操作规范
一、工器具准备：
叉口扳手、斜口钳、套筒、绑扎带、500V验电笔、长度1米直径20MM钢管3根、一字螺丝刀,软电缆（4芯，3*2.5+1*1.5即可）一段（1米长）
二、更换步骤：
1.到操作台办理停送电手续（加热炉区域佩戴煤气报警仪）。
2.分断电机传动柜内断路器（分断电源前，变频器里的参数读取、存储到操作面板里。
保存参数步骤：进入“主菜单”，选择“打开/另存为”，进入该选项，选择“另存为”，进入后有四个文件，分别为“文件1、文件2、文件3、文件4”，可选择一个未被占用的“文件X”作为存储参数的文件）。
3.验电（注意：因停电后变频器上方的制动电阻需要十五分钟的放电时间，用万用表测量测量直流母线电压不高于36V的电压时，方可开始工作），拆除变频器接线端子、DP插头（防护固定好）及控制端子，所拆电缆相序做好标示，拆卸螺栓不得随意丢弃，做好分类存放。
注意：DP插头带电压，不可以碰到带电体或者接地。
建议用绝缘胶带绑扎。
4.注意记录DP地址以及通讯选件卡上拨码地址，必须一致。
（拨码地址计算办法：，共有8个二进制拨码开关，从右至左为低四位-高四位）
5.拆除变频器上面部分的电抗器，移出、抬至地面。
6.拆除变频器的固定底脚，将装置移出（变频器上方用电缆绑好，用钢管抬住，下方垫两根钢管，将装置慢慢移出），抬至地面。
7.安装新装置，恢复电缆、DP插头接线（注意检查电缆有无损伤，做好防护），检查新装置是否配置了通讯选件板卡，，正确拨码（拨码方法：比对下线的拨码端子进行拨码，白色凸起向上为二进制位0，向下为二进制位1），将参数进行下载（下载参数步骤：进入“主菜单”，选择“打开/另存为”，进入该选项，选择“打开”，进入后选择保存参数的“文件X”，进入后选择“全部”，进行下载）。
若未配置通讯板卡，拆除原装置板卡重新安装。
8.送电、试车、检查电机旋转方向（如：更换2#加热炉鼓风机变频器时，电机的方向可以比对另一运行风机的方向进行确认）。
9.收拾工器具及下线备件。
三、安全注意事项：
1.操作时碰伤、挤伤，所以要正确使用工器具，手套、劳保用品穿戴齐全。
2. 柜内上方母排带电，抬变频器时，不得用力过猛触及母排。
W363
2017年4月20日。
