利用数字电位器实现电压-电阻转换

利用数字电位器实现电压-电阻转换

利用数字电位器实现电压-电阻转换2008年07月17日在工业控制和偏置调节电路中有时需要将电压转换成电阻,这一过程在具体实施时有一定的难度。

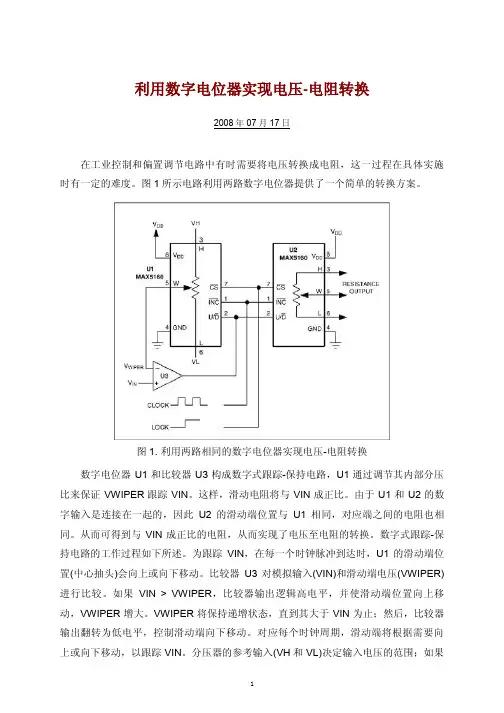

图1所示电路利用两路数字电位器提供了一个简单的转换方案。

图1. 利用两路相同的数字电位器实现电压-电阻转换数字电位器U1和比较器U3构成数字式跟踪-保持电路,U1通过调节其内部分压比来保证VWIPER跟踪VIN。

这样,滑动电阻将与VIN成正比。

由于U1和U2的数字输入是连接在一起的,因此U2的滑动端位置与U1相同,对应端之间的电阻也相同。

从而可得到与VIN成正比的电阻,从而实现了电压至电阻的转换。

数字式跟踪-保持电路的工作过程如下所述。

为跟踪VIN,在每一个时钟脉冲到达时,U1的滑动端位置(中心抽头)会向上或向下移动。

比较器U3对模拟输入(VIN)和滑动端电压(VWIPER)进行比较。

如果VIN > VWIPER,比较器输出逻辑高电平,并使滑动端位置向上移动,VWIPER增大。

VWIPER将保持递增状态,直到其大于VIN为止;然后,比较器输出翻转为低电平,控制滑动端向下移动。

对应每个时钟周期,滑动端将根据需要向上或向下移动,以跟踪VIN。

分压器的参考输入(VH和VL)决定输入电压的范围;如果VIN在0V至5V (直流)之间,则使VL = GND、VH = 5V (直流)。

由于U1和U2相同并且它们的数字输入连接在一起,因此它们的滑动端位置也相同。

LOCK输入置为低电平时,输出电阻将随着VIN而改变;LOCK置为高电平时,将保持阻值不变。

可以将LOCK始终接地,但这种情况下,即使VIN保持恒定,输出电阻也会在两个相邻状态之间连续转换。

例如,如果电位器的端到端电阻为10kΩ,当滑动端电阻设置在5kΩ时,输出电阻将随时钟在5kΩ和5.3125kΩ之间转换。

如果需要,可以在滑动端输出接一个电容,滤除电阻变化的影响。

可以采用100Hz至10kHz的时钟频率。

输出电阻并非实时跟随VIN变化,而是需要经过若干时钟周期之后才达到终值。

利用数字电位器实现数控低通滤波器

利用数字电位器实现数控低通滤波器

《国外电子元器件》2008年第6期MAXIM专栏1引言数字电位器是一种应用普遍的器件,以下介绍如何使用数字电位器构建一个可调带宽的低通滤波器。

2一种简单的低通滤波器由DS3903构成的音频低通滤波器如图1所示。

该电路采用单电源供电,电源电压范围为2.7 ̄5.5V。

包含一级前置衰减,5.0V供电时可处理5.0VP-P(1.77VRMS)输入。

为了产生一个双极点(极点在同一频点)低通滤波器(每10倍频程衰减12dB),电容C3必须是C2的2倍以上,可变电阻POT0和POT1设置相同值,则截止频率(fC)计算如下:fC=1.414/6.28RPOTC3其中,RPOT是可变电阻POT0和POT2设置对应的电阻值。

该电路的输入部分(C1、U1-POT1、U2A、R1和R2)是音量控制电路,还可将音频信号的直流偏置到VCC/2,使信号在未嵌位的条件下通过数字电位器和运放器,在任何供电电源下,电路都能够处理最大信号摆幅。

因此,该设计在2.7V至5.0V下工作性能良好。

输出直流电平保持在VCC/2,除非在正常输出以外工作,电平将偏移到不同工作点。

对于已限定工作范围的应用,可以去掉输入级电路,采用直接耦合的方式连接到滤波器。

去掉输入电路后,输出信号只是经截止频率为fC的双极点滤波器滤波后的信号,而输入信号的直流分量则直接旁路到输出端。

通过更改电容或选择不同端到端电阻的数字电位器,该电路的截止频率可设置为500kHz。

用于计算RPOT的数字电阻模型如图2所示,对于指定位置,相应的开关将闭合而其他位置的开关则开路。

电位器每递增一个单元位置,电阻将相应增加LSB(对DS3903,10kΩ/128=78Ω),最高抽头位置除外,最高抽头位置为电位器电阻的并联组合,则引起非线性。

通过下式计算RPOT:RPOT=[RWRLSB(a-n)/RW+RLSB(a-n)]+nRLSB其中:RLSB是端到端电阻除以抽头数;RW是滑动端电阻;n是电位器的编程位置;a是数字电位器的总抽头数。

X9221数字电位器的应用

X9221数字电位器的应用

李学海X9221中文资料1下载(双非易失数字电位器)X9221中文资料2下载(双非易失数字电位器)美国XICOR公司新近研制出一种型号为X9221的功能独特的电子数控电位器。

X9221在一片CMOS集成电路内集成有2个非易失性数控电位器(E2POT),其调节过程可以由微处理器(μP)或微控制器(μC)经二线总线接口进行控制。

这种二线接口数字电位器具有如下许多优点:(1)调节精度高;(2)不易受诸如振动、污染、潮湿等影响;(3)无机械磨损;(4)接口引脚少;(5)集成度高;(6)数据可读写;(7)具有配置寄存器及数据寄存器;(8)多电平量存储功能,特别适用于音频系统;(9)易于软件控制;(10)采用设计人员熟悉的I2C通信协议;(11)体积小巧,易于装配。

它适用于家庭影院系统、音频环绕控制、音响功放、有线电视设备等。

X9221内含滑动端计数寄存器(WCR)及数据寄存器。

它的每个E2POT可存储4个滑动端位置;每个电位器有64个抽头;温度范围分为民品级、工业级和军品级;工作电压Vcc则为4.5~5.5或2.7~5.5V。

内部结构X9221片内包含2个电阻阵列(或称电位器或E2POT)和I2C接口电路。

X9221的功能方框图如图1所示。

每个电阻阵列内又包含63个电阻单元、64个电子开关、一个滑动端计数寄存器(WCR)、4个8位数据寄存器(R0~R3)、递增/递减逻辑电路、级联控制逻辑电路以及64选1译码电路。

单个电阻阵列的结构框图如图2所示。

在相邻的两个电阻单元之间以及两个端点处共设64个可以被滑动端访问的抽头。

滑动端在阵列中的位置可由用户通过二线串行总线(I2C)接口控制。

每个电阻阵列配置一个滑动端计数寄存器和4个数据寄存器,这4个数据寄存器可以由用户程序直接写入和读出。

滑动端计数寄存器的内容控制滑动端在电阻阵列中的位置。

数据寄存器的内容可以传送到滑动端计数寄存器,以设置滑动端的位置。

当前滑动端的位置可以被传送到与它相关联的4个数据寄存器中的任何一个之中。

数字电位器ICDS1666资料应用

数字电位器ICDS1666资料应用

数字电位器是一种固态电位器,它与传统的模拟电位器的工作原理、结构、外形完全不同。

它取消了活动件,是一个半导体集成电路,其优点是没有噪声,有极长的工作寿命。

下面以DS1666为例介绍数字电位器的基本工作原理及应用。

图1是DS1666引脚排列,采用14脚双列直插式封装,各脚功能如下:RH为电位器高端;RL为电位器低端;RW为电位器滑臂;U/D为电位器阻值升/降控制信号;INC为滑臂移动控制信号;CS为片选信号;VCC为+5V电源;GND为地;VB为0~5V(基片偏置电压)。

图2是DS1666内部结构框图,主要由电阻阵列R、128选1模拟开关S、滑臂位置译码器、7位计数器及起始滑臂位置设定器组成。

电阻阵列R由127个电阻构成串联的阵列,每个电阻的两端有引线,分别与相应的开关连接,它的高端为RH,低端为RL。

RH、RL是电位器两个工作端。

128选1模拟开关由7位二进制数字来控制(0000000~1111111),使128个开关中有一个开关处于接通状态。

开关一端是连接在一起的,即是电位器的滑臂RW。

当7位二进制数字从最低位(0000000)向最高位(1111111)变化时,滑臂位置亦从低到高变化了128个不同的位置。

滑臂位置译码器接收七位计数器送来的信号,将它变成相应的二进制信号用来控制滑臂的位置。

七位计数器是一种可预置的可逆计数器,它由CS,INC、U/D三个控制信号控制。

附表列出了其控制功能。

图3是DS1666典型应用电路,它作为一个可变的分压器,与固定增益的放大器连接,只要改变分压器的分压比,即可改变放大器的输出电压。

DS1666是比较简单的一种数字电位器,目前已有很多数字电位器开发出来。

例如,为防止掉电丢失电位器滑臂位置的信息则可用手动按钮控制的数字电位器DS1669,它有一个集成化按钮及内含EEPROM,可记录滑臂位置;又如四通道数字电位器AD8403,可分别作四个电位器,有256个滑臂定位点,可用微处理器进行编程控制等等。

数字电位器X9312在功率调节电路中的应用

数字电位器X9312在功率调节电路中的应用

数字电位器X9312在功率调节电路中的应用在科学讨论和工业生产的许多领域中,人们都需要对各类加热炉的内部温度举行监测和控制。

采纳来对它们举行监测控制不仅具有控制便利、容易、灵便等优点,而且可以大幅度提高受控对象的技术指针。

单片机通常是通过输入信道将温度感触到的被控对象当前温度改变为数字量并输入到单片机内,单片机求出输入的当前温度值与设定值的偏差,并按照该偏差举行PID运算,最后按照PID运算的结果,通过功率调整转变给定周期内加热丝的通电时光来实现对温度的控制。

功率调整电路调整功率的实质是利用占空比的调整来转变加热丝的平均功率,囫囵控制系统是一个典型的死循环系统。

功率调整电路是控制系统的执行机构,不仅要求输出功率大,还要求能按照需要对输出功率举行精确的调整,是系统中最关键、最昂贵的组成部分,也经常是故障率最高的部分。

本文采纳Xicor数字电位器X9312和NE组成占空比可调的脉冲,驱动固态实现功率调整的功率调整电路及其单片机控制程序。

该电路用于某型标准恒温油槽中作为自动控制系统的执行机构,取得了抱负效果。

图1 X9312的结构框图
图2 X9312的引脚配置图
图3 NE555组成的占空比可调的脉冲振荡器
图4 带微调数字电位器的调功器
数字电位器X 9312
数字电位器普通用数组和多路开关组合实现电阻值的转变,克服了仿真电位器噪声大、磨损大、怕振动、寿命短的主要缺点。

尤其重要的
第1页共4页。

X931X系列数控电位器的典型应用

X931X系列数控电位器的典型应用

X931X系列数控电位器的典型应用【摘要】传统的机械电位器是通过不同方式使划片改变电阻丝实现电阻值的调节。

但是噪声大、抗噪能力弱,体积通常较大,不适于现今电路小型化设计的发展趋势。

因此,有必要采用新型的数字电位控制器实现电位控制。

【关键词】数字电位器 9313 调压电路前言:电位器是电子电路中常见的元件之一。

在电路设计中实现电阻电位调节、功放信号调节、稳压电流调节及校正等功能。

传统的机械电位器是通过不同方式使划片改变电阻丝实现电阻值的调节。

当使用时间过长,可能会出现滑片松动,从而影响整个电路的性能。

且噪声大、抗噪能力弱,体积通常较大,不适于现今电路小型化设计的发展趋势。

因此,有必要采用新型的数字电位控制器实现电位控制。

一、数字电位器的主要特点数字电位器分辨率高、使用灵活、调整阻值准确、抗噪能力强、调节无噪声、稳定性高、模块化封装适用于IC批量生产。

并且可通过程序设定实现某些场景的电位自我调节(如温度自动调节系统)。

这是机械电位器无法实现的。

不过同时数字电位器也具有一定的缺点,比如需提供电源供电、且价格相对较高。

电路设计人员应根据不同的使用要求来选择相应的电位器。

二、数字电位器工作原理及产品选择数控电位器等效于三端可变电阻器件,这种模拟开关等效于单刀单掷开关,且在数字信号的控制下每次只能有一个模拟开关闭合,从而将串联电阻的一个节点连接到滑动端。

数字电位器的选型需要考虑以下因素:1数字电位器的抽头数。

数字电位其的抽头数越高,表明数字电位器的分辨率越高。

但抽头数越多,内部开关越多,电路越复杂,成本随之越高。

2数字电位器总电阻值。

通常会有100Ω、1kΩ、10kΩ、100kΩ、200kΩ、1MΩ。

3非易失性。

非易失性数字电位器具有数据永久存储功能,将设定好的信息存储在非挥发存储器上,断电保存。

4选择工作电压。

数控电位器的工作电压主要有±2.5V、+5V、±5V、±15V、+15V、+30V等规格。

数字电位器X9313在微信号检测中的应用-设计应用

数字电位器X9313在微信号检测中的应用-设计应用

数字电位器X9313在微信号检测中的应用-设计应用1前言在微信号检测中,干扰从本质上可以分为两类:其一为稳态干扰,表现形式为变化不大或变化有规律的信号,主要于地线上的压降、各个焊点的接触电动势及工频干扰。

对于工频干扰,可以采用模拟滤波的办法处理,但无论采取如何严密的屏蔽措施及EMC设计,仍然很难完全消除干扰。

其二为暂态干扰,表现形式为脉冲信号,主要于外界电磁波的作用或电源的波动,对于此类干扰,除了采取更合理的屏蔽措施及精选器件以外,没有其他的办法消除。

本文主要讨论了如何应用数字电位器减少稳态干扰的影响。

2 数字电位器X9313及其工作原理X9313为工业级的32抽头数控电位器,阻值为10 kΩ,采用8引脚,有DIP、OIC、FSSOP三种封装形式。

X9313的内部功能框图如图1所示。

它由输入部分、非易失性存储器和电阻阵列三部分组成。

输入部分的工作就像一个升/降计数器,其输出经过译码,控制接通某个电子开关,这样就把电阻阵列上的一个点连接到滑动输出端。

电阻阵列是由32个等值的电阻和与之相配套的电子开关组成。

根据控制端的电平,计数器的内容还可以储存到非易失存储器以便以后使用。

两个顶脚引线分别接VH和VL,中间抽头为VW。

INC/U/D 和CS为三个控制端,各引脚的功能如表1所列。

CS为片选端,CS为低电平时,X9313选中。

此时才能接收U/D和INC的信号。

INC在下降沿使计数器增或减1(视U/D电平而定)。

如果U/D=1,滑动端向VH 方向滑动,Vw与VH之间的电阻减小一个阶值。

反之,如果U/D=0,滑动端向VL方向滑动。

计数器输出译码后,经过32选1,使滑动端的位置沿电阻阵列移动。

当计数器达到某个极端(00000或11111)时,不会循环回复,从00000自动变成11111,或从1111 1变成00000,也就是说当CS为高电平而INC也为高电平时,计数器的值存储到非易失存储器中,系统上电时,器件自动将非易失性存储器中的值送到计数器,作为计数器的输出。
