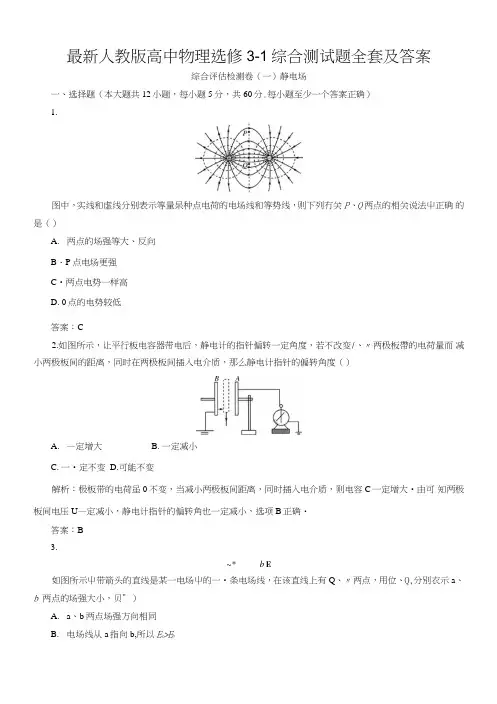

人教版高中物理选修3-1综合测试题全套及答案.doc

最新人教版高中物理选修3-1综合测试题全套及答案综合评估检测卷（一）静电场一、选择题（本大题共12小题，每小题5分，共60分.每小题至少一个答案正确）1.图中，实线和虚线分别表示等量杲种点电荷的电场线和等势线，则下列冇关P、Q两点的相关说法屮正确的是（）A.两点的场强等大、反向B・P点电场更强C•两点电势一样高D. 0点的电势较低答案：C2.如图所示，让平行板电容器带电后，静电计的指针偏转一定角度，若不改变/、〃两极板帶的电荷量而减小两极板间的距离，同时在两极板间插入电介质，那么静电计指针的偏转角度（）A.—定增大B. 一定减小C. 一•定不变D.可能不变解析：极板带的电荷虽0不变，当减小两极板间距离，同时插入电介质，则电容C一定增大•由可知两极板间电压U—定减小，静电计指针的偏转角也一定减小，选项B正确・答案：B3.~* b E如图所示屮带箭头的直线是某一电场屮的一•条电场线，在该直线上有Q、〃两点，用位、Q,分別衣示a、b 两点的场强大小，贝”）A.a、b两点场强方向相同B.电场线从a指向b,所以E a>E hC.电场线是直线，所以E a=E hD.不知a、b附近的电场线分布，E。

、E/,大小不能确定解析：由于电场线上每一点的切线方向跟该点的场强方向一致，而该电场线是直线，故A正确.电场线的疏密表示电场的强弱，只有一条电场线时，则应讨论如下：若此电场线为正点电荷电场中的，则有E a>E h；若此电场线为负点电荷电场中的，则有E（,<E b；若此电场线是匀强电场中的，则有E产Eb；若此电场线是等量异种点电荷电场中那一条直的电场线，则位和价的关系不能确定・故正确选项为A、D.答案：AD4.如图所示，三个等势面上有°、b、C、d四点，若将一止电荷由C经G移到d,电场力做止功忆，若由C经方移到〃，电场力做止功“2，贝|J()A.IV\>IV2 (Pi>(p2B.W}<W2(P\<(P2C.W. = W2D.W\ — W2(p\>(p2解析：由W二Uq可知= W2.由”cd= Uc&q >哄〃>0 , q>0 ,可知U c J>0. 故0>02>03 , D正确・答案：D5.，一B E右图为一匀强电场，某带电粒子从〃点运动到B点，在这一运动过程中克服重力做的功为2.0J,静电力做的功为1.5 J.下列说法止确的是（）A.粒子带负电B.粒了在/点的电势能比在B点少1.5 JC.粒子在/点的动能比在〃点少0.5 JD.粒子在/点的机械能比在B点少1.5 J解析：本题考查电荷在电场中的运动，从粒子运动的轨迹判断粒子带正电，A项错误；因为静电力做正功，电势能减小，所以B项错误；根据动能定理得"+ "（产二・0.5 J , B点的动能小于A点的动能，C项错误；静电力做正功，机械能增加，所以A点的机械能比B点的机械能要小1.5 J , D项正确・答案：D6.如图所示，在某一点电荷0产生的电场中有a 、b 两点,莫中。

人教版高中物理选修3-1综合能力测试(附详解答案)

选修3-1综合能力测试（附详解答案）本卷分第Ⅰ卷(选择题)和第Ⅱ卷(非选择题)两部分．满分100分，时间90分钟．第Ⅰ卷(选择题共40分)一、选择题(共10小题，每小题4分，共40分，在每小题给出的四个选项中，有的小题只有一个选项符合题目要求，有些小题有多个选项符合题目要求，全部选对的得4分，选不全的得2分，有选错或不答的得0分)1．如图所示，有一金属箔验电器，起初金属箔闭合，当带正电的棒靠近验电器上部的金属板时，金属箔张开．在这个状态下，用手指接触验电器的金属板，金属箔闭合，问当手指从金属板上离开，然后使棒也远离验电器，金属箔的状态如何变化？从下图中的①～④4个选项中选取一个正确的答案． ( )A ．图①B ．图②C ．图③D ．图④ 答案：B 解析：手指接触一下，验电器上带负电，手指离开，棒也远离，金属箔张开，B 正确．2．如图所示，用两个一样的弹簧测力计吊着一根铜棒，铜棒所在的虚线范围内有垂直纸面的匀强磁场，棒中通以自左向右的电流，当棒静止时，弹簧测力计的读数之和为F 1；若将棒中的电流反向，当棒静止时，弹簧测力计的示数之和为F 2，且F 2>F 1，根据这两个数据，可以确定 ( )A ．磁场的方向B ．磁感应强度的大小C ．安培力的大小D ．铜棒的重力答案：ACD 解析：由弹簧测力计示数F 2>F 1可知电流向右时F安方向向上，再由左手定则可确定磁场方向垂直于纸面向里．再由题意，电流自左向右时，F 1＋F 安＝mg ，电流反向后，F 2－F 安＝mg ，解得F 安＝12(F 2－F 1)，mg ＝12(F 1＋F 2)，由于I 、L 未知，故不能确定磁感应强度B 的大小．3．(2009·广州模拟)如图为“热得快”热水器的电路图和示意图．现接通电源，发现该热水器没有发热，并且热水器上的指示灯也不亮，现用交流电压表测得热水器A 、B 两端的电。

人教版物理选修3-1《磁场对通电导线的作用力》综合练习及答案

磁场对通电导线的作用力综合练习1．下列四图中的通电导线在磁场中受力分析正确的是( )解析：选C.注意安培定则与左手定则的区别，判断通电导线在磁场中的受力用左手定则．2．在如图所示的电路中，电池均相同，当开关S分别置于a、b两处时，导线MM′与NN′之间的安培力的大小分别为F a、F b，可判断两段导线( )A．相互吸引，F a>F b B．相互排斥，F a>F bC．相互吸引，F a<F b D．相互排斥，F a<F b解析：选D.无论开关置于a还是置于b，两导线中通过的都是反向电流，相互间作用力为斥力，A、C错误．开关置于位置b时电路中电流较大，导线间相互作用力也较大，B错误D正确．故选D.3. (2013·河北唐山一中高二月考)由导线组成的直角三角形框架放在匀强磁场中(如图所示)，若导线框中通以如图方向的电流时，导线框将( )A．沿与ab边垂直的方向加速运动B．仍然静止C．以c为轴转动D．以b为轴转动解析：选B.ab和bc两段电流的等效长度等于ac，方向由a到c的一段电流，由左手定则以及安培力公式可知ab和bc两段电流所受安培力的合力方向和ac受到的安培力方向相反，大小相等，线框整体合力为0，仍然静止，故选B.4.如图所示，条形磁铁放在水平桌面上，在其正中央的上方固定一根长直导线，导线与磁铁垂直，给导线通以垂直纸面向里的电流，用F N表示磁铁对桌面的压力，用F f表示桌面对磁铁的摩擦力，导线中通电后与通电前相比较( )A．F N减小，F f＝0 B．F N减小，F f≠0C．F N增大，F f＝0 D．F N增大，F f≠0解析：选C.如题图所示，电流I处的磁场方向水平向左，由左手定则知电流I受安培力方向竖直向上．根据牛顿第三定律知，电流对磁铁的作用力方向竖直向下，所以磁铁对桌面的压力增大．由于磁铁没有相对于桌面的运动趋势，故桌面对磁铁无摩擦力作用．故选C.5. (2013·南京外国语学校高二检测)如图所示，一根长L＝0.2 m的金属棒放在倾角θ＝37°的光滑斜面上，并通过I＝5 A的电流，方向如图所示，整个装置放在磁感应强度B＝0.6 T 竖直向上的匀强磁场中，金属棒恰能静止在斜面上，则该棒的重力为多少？(sin 37°＝0.6)解析：从侧面对棒受力分析如图，安培力的方向由左手定则判出为水平向右，F＝ILB＝5×0.2×0.6 N＝0.6 N.由平衡条件得重力mg＝Ftan 37°＝0.8 N.答案：0.8 N一、选择题1．一根容易形变的弹性导线，两端固定．导线中通有电流，方向如图中箭头所示．当没有磁场时，导线呈直线状态；当分别加上方向竖直向上、水平向右或垂直于纸面向外的匀强磁场时，描述导线状态的四个图中正确的是( )解析：选D.A图中导线不受力，故它不会弯曲，A错误．B图中导线受到垂直纸面向里的安培力，它不会向右弯曲，B错误．C图中导线受到水平向右的安培力，导线不会向左弯曲，C错误．D图中导线受到水平向右的安培力，故它向右弯曲，D正确．故选D.2.如图所示，长为2l的直导线折成边长相等，夹角为60°的V形，并置于与其所在平面相垂直的匀强磁场中，磁感应强度为B.当在该导线中通以电流强度为I的电流时，该V形通电导线受到的安培力大小为( )A．0 B．0.5BIlC．BIl D．2BIl解析：选C.V形通电导线的等效长度为图中虚线部分，所以F＝BIl，故选C.3.在等边三角形的三个顶点a、b、c处，各有一条长直导线垂直穿过纸面，导线中通有大小相等的恒定电流，方向如图所示．过c点的导线所受安培力的方向( )A．与ab边平行，竖直向上B．与ab边平行，竖直向下C．与ab边垂直，指向左边 D．与ab边垂直，指向右边解析：选C.根据直线电流相互作用的规律可知a与c相互吸引，b与c也相互吸引，所以导线c所受的合力方向一定指向左边且与ab边垂直，故选C.4. (2013·清华附中高二检测)如图所示，abcd为闭合四边形线框，a、b、c三点的坐标分别为(0，L,0)，(L，L,0)，(L,0,0)，整个空间中有沿y轴正方向的匀强磁场，线框中通有方向如图所示的电流I.关于线框各条边所受安培力的大小，下列叙述中正确的是( )A．ab边与bc边受到的安培力大小相等B．cd边受到的安培力最大C．cd边与ad边受到的安培力大小相等D．ad边不受安培力作用解析：选B.根据安培力的计算公式可得，ab边所受安培力的大小为F ab＝BIl ab，bc边平行于磁场方向，受力为零，ad边所受安培力的大小为F ad＝BIl Od，cd边所受安培力的大小为F cd＝BIl cd，故选B.5. (2013·长沙市第一中学阶段性考试)如图所示，放在台秤上的条形磁铁两极未知，为了探明磁铁的极性，在它中央的正上方固定一导线，导线与磁铁垂直，给导线通以垂直纸面向外的电流，则( )A．如果台秤的示数增大，说明磁铁左端是N极B．如果台秤的示数增大，说明磁铁右端是N极C．无论如何台秤的示数都不可能变化D．以上说法都不正确解析：选A.如果台秤的示数增大，说明导线对磁铁的作用力竖直向下，由牛顿第三定律知，磁铁对导线的作用力竖直向上，根据左手定则可判断，导线所在处磁场方向水平向右，由磁铁周围磁场分布规律可知，磁铁的左端为N极，故选A.6.一个可以自由运动的线圈L1和一个固定的线圈L2互相绝缘垂直放置，且两个线圈的圆心重合，当两线圈通以如图所示的电流时，从左向右看，线圈L1将( )A．不动B．顺时针转动C．逆时针转动D．向纸面内平动解析：选B.法一：等效分析法把线圈L1等效为小磁针，该小磁针刚好处于环形电流L2的中心，通电后，小磁针的N 极应指向该环形电流L2的磁场方向，由安培定则知L2产生的磁场方向在其中心竖直向上，而L1等效成小磁针，转动前N极应指向纸里，因此应由向纸里转为向上，所以从左向右看，线圈L1顺时针转动．故选B.法二：利用结论法环形电流L1、L2之间不平行，则必有相对转动，直到两环形电流同向平行为止，据此可得L1的转动方向应是：从左向右看线圈L1顺时针转动．故选B.7.如图所示，金属棒MN两端由等长的轻质细线水平悬挂，处于竖直向上的匀强磁场中，棒中通以由M向N的电流，平衡时两悬线与竖直方向夹角均为θ.如果仅改变下列某一个条件，θ角的相应变化情况是( )A．棒中的电流变大，θ角变大B．两悬线等长变短，θ角变小C．金属棒质量变大，θ角变大D ．磁感应强度变大，θ角变小解析：选A.棒中电流变大，金属棒所受安培力变大，θ角变大，A 正确；两悬线等长变短，θ角不变，B 错误；金属棒质量变大，θ角变小，C 错误；磁感应强度变大，金属棒所受安培力变大，θ角变大，D 错误．故选A.☆8.如图所示，用两根轻细金属丝将质量为m 、长为l 的金属棒ab 悬挂在c 、d 两处，置于匀强磁场内．当棒中通以从a 到b 的电流I 后，两悬线偏离竖直方向θ角而处于平衡状态．为了使棒平衡在该位置上，所需的磁场的最小磁感应强度的大小、方向为( )A.mg Iltan θ，竖直向上 B.mg Iltan θ，竖直向下C.mg Ilsin θ，平行悬线向下 D.mg Ilsin θ，平行悬线向上解析：选D.要求所加磁场的磁感应强度最小，应使棒平衡时所受的安培力有最小值．由于棒的重力恒定，悬线拉力的方向不变，由画出的力的三角形可知，安培力的最小值为F min ＝mg sin θ，即IlB min ＝mg sin θ，得B min ＝mg Ilsin θ，方向应平行于悬线向上．故选D.☆9.如图所示的天平可用来测量磁场的磁感应强度．天平的右臂下面挂一个矩形线圈，宽为L ，共N 匝，线圈的下部悬在匀强磁场中，磁场方向垂直于纸面．当线圈中通有电流I (方向如图所示)时，在天平两边加上质量分别为m 1、m 2的砝码时，天平平衡；当电流反向(大小不变)时，右边再加上质量为m 的砝码后，天平又重新平衡．由此可知( )A ．磁感应强度方向垂直纸面向里，大小为m 1－m 2g NILB ．磁感应强度方向垂直纸面向里，大小为mg2NILC ．磁感应强度方向垂直纸面向外，大小为m 1－m 2g NILD ．磁感应强度方向垂直纸面向外，大小为mg 2NIL解析：选B.由题目所给条件，先判断出磁场的方向再根据天平的工作原理列出对应关系式．因为电流反向时，右边再加砝码才能重新平衡，所以此时安培力竖直向下，由左手定则判断磁场向里．电流反向前，有m 1g ＝m 2g ＋m 3g ＋NBIL ，其中m 3为线圈质量．电流反向后，有m 1g ＝m 2g ＋m 3g ＋mg －NBIL .两式联立可得B ＝mg2NIL.故选B.二、非选择题10.如图所示，PQ 和MN 为水平、平行放置的金属导轨，相距1 m ，导体棒ab 跨放在导轨上，导体棒的质量m ＝0.2 kg ，导体棒的中点用细绳经滑轮与物体相连，物体质量M ＝0.3 kg ，导体棒与导轨间的动摩擦因数μ＝0.5.匀强磁场的磁感应强度B ＝2 T ，方向竖直向下，为了使物体匀速上升，应在导体棒中通入多大的电流？方向如何？解析：为了使物体匀速上升，导体棒所受安培力方向应向左，由左手定则可知，导体棒中的电流方向应为a →b .由平衡条件得：BIL ＝Mg ＋μmg 解得：I ＝Mg ＋μmgBL＝2 A.答案：2 A 方向a →b11.如图所示，在倾角为37°的光滑斜面上有一根长为0.4 m ．质量为6×10－2 kg 的通电直导线，电流I ＝1 A ，方向垂直纸面向外，导线用平行于斜面的轻绳拴住不动，整个装置放在磁感应强度每秒增加0.4 T ，方向竖直向上的磁场中，设t ＝0，B ＝0，则需要多长时间斜面对导线的支持力为零？(g 取10 m/s 2)解析：支持力为0时导线的受力如图所示，由平衡条件得：F 安＝mgtan 37°＝6×10－2×100.75 N＝0.8 N 由F 安＝BIL 得B ＝F 安IL＝0.81×0.4T ＝2 T由B＝0.4t得t＝B0.4＝20.4s＝5 s.答案：5 s☆12.如图所示为某种电流表的原理示意图．质量为m的均质细金属棒MN的中点处通过一绝缘挂钩与一竖直悬挂的弹簧相连，弹簧的劲度系数为k.在矩形区域abcd内有匀强磁场，磁感应强度大小为B，方向垂直纸面向外．与MN的右端N连接的一绝缘轻指针可指示标尺上的读数，MN的长度大于ab.当MN中没有电流通过且处于平衡状态时，MN与矩形区域的cd边重合；当MN中有电流通过时，指针示数可表示电流大小．(1)当电流表示数为零时，弹簧伸长多少？(重力加速度为g)(2)若要使电流表正常工作，MN的哪一端应与电源正极相接？(3)若k＝2.0 N/m，ab＝0.20 m，bc＝0.05 m，B＝0.20 T，此电流表的量程是多少？(不计通电时电流产生的磁场的影响)(4)若将量程扩大2倍，磁感应强度应变为多大？解析：(1)设弹簧的伸长为Δx，则有mg＝kΔx①由①式得Δx＝mg k.(2)为使电流表正常工作，作用于通有电流的金属棒MN上的安培力必须向下，因此M 端应接正极．(3)设满量程时通过MN 的电流大小为I m ，则有 BI m ab ＋mg ＝k (bc ＋Δx )②联立①②式并代入数据得I m ＝2.5 A.(4)设量程扩大后，磁感应强度变为B ′，则有 2B ′I m ab ＋mg ＝k (bc ＋Δx )③由①③式得B ′＝kbc 2I m ab，代入数据得B ′＝0.10 T. 答案：(1)mg k (2)M 端应接正极 (3)2.5 A(4)0.10 T。

人教版高中物理选修3-1 综合测试含答案及详细解析

绝密★启用前人教版高中物理选修3-1 综合测试本试卷分第Ⅰ卷和第Ⅱ卷两部分，共100分第Ⅰ卷一、单选题(共15小题,每小题4.0分,共60分)1.真空中放置两个点电荷，电量各为q1与q2，它们相距r时静电力大小为F，若将它们的电量分别减为原来的一半，则它们之间的静电力大小是（）A．B．C． 2FD． 4F2.如图所示，虚线表示等势面，相邻两等势面间的电势差相等，有一带电的小球在该电场中运动，不计小球所受的重力和空气阻力，实线表示该带正电的小球的运动轨迹，小球在a点的动能等于20 eV，运动到b点时的动能等于2 eV，若取c点为零电势点，则这个带电小球的电势能等于-6 eV，它的动能等于（）A． 16 eVB． 14 eVC． 6 eVD． 4 eV3.避雷针能够避免建筑物被雷击的原因是()A．云层中带的电荷被避雷针通过导线导入大地B．避雷针的尖端向云层放电，中和了云层中的电荷C．云层与避雷针发生摩擦，避雷针上产生的电荷被导入大地D．以上说法都不对4.示波器是一种电子仪器，用它来观察电信号随时间变化的情况．示波器的核心部件是示波管，由电子枪、偏转电极和荧光屏组成，其原理图如图甲所示，图乙是从右向左看到的荧光屏的平面图．在偏转电极XX′、YY′上都不加电压时，电子束将打在荧光屏的中心点O.下列是运用偏转电场实现对电子束的控制的方法：①让亮斑沿OY向上移动，要在偏转电极YY′加电压，且Y′比Y电势高；②让亮斑移到荧光屏的左上方，要在偏转电极XX′、YY′加电压，且X比X′电势高、Y比Y′电势高；③让荧光屏上出现一条水平亮线，只需在偏转电极XX′上加特定的周期性变化的电压(扫描电压)；④让荧光屏上出现正弦曲线，需在偏转电极XX′上加适当频率的扫描电压、在偏转电极YY′上加按正弦规律变化的电压；以上说法中正确的是()A．①②B．②③C．②④D．③④5.一个带正电的点电荷以一定的初速度v0(v0≠0)，沿着垂直于匀强电场的方向射入电场，则其可能的运动轨迹应该是以下图中的()A．B．C．D．6.关于逻辑电路，下列说法正确的是()A．逻辑电路就是数字电路B．逻辑电路可存在两种以上的状态C．集成电路由三种最基本的门电路构成D．集成电路可靠性高、寿命长，但耗电量高7.如图所示，电源电动势为12 V，电源内阻为l.0 Ω，电路中的电阻R为1.5 Ω，小型直流电动机M的内阻为0.5 Ω，闭合开关S后，电动机正常转动时，电流表的示数为2.0.则以下判断中正确的是（）A．电动机的输出功率为14.0 WB．电源输出的电功率为20.0 WC．电动机产生的热功率4.0 WD．电动机两端的电压为5.0 V8.如图所示L1灯与L2灯的电阻相同，当滑动变阻器R的滑片P向上滑动时，两灯亮度变化情况是( )A． L1灯变亮，L2灯变亮B． L1灯变暗，L2灯变亮C． L1灯变暗，L2灯变暗D． L1灯变亮，L2灯变暗9.有一个多用电表，其欧姆挡的四个量程分别为：“×1”“×10”“×100”“×1 k”，某同学把选择开关旋到“×100”挡测量一未知电阻时，发现指针偏转角很大，为了减小误差，它应该()A．换用“×1 k”挡，不必重新调整调零旋钮B．换用“×10”挡，不必重新调整调零旋钮C．换用“×1 k”挡，必须重新调整调零旋钮D．换用“×10”挡，必须重新调整调零旋钮10.某同学利用电流传感器研究电容器的放电过程，他按如图甲所示连接电路．先使开关S接1，电容器很快充电完毕．然后将开关掷向2，电容器通过R放电，传感器将电流信息传入计算机，屏幕上显示出电流随时间变化的I－t曲线如图乙所示．他进一步研究滑动变阻器的阻值变化对曲线的影响，断开S，先将滑片P向右移动一段距离，再重复以上操作，又得到一条I－t曲线．关于这条曲线，下列判断正确的是()甲乙A．曲线与坐标轴所围面积将增大B．曲线与坐标轴所围面积将减小C．曲线与纵轴交点的位置将向上移动D．曲线与纵轴交点的位置将向下移动11.一条形磁体静止在斜面上,固定在磁体中心的竖直上方的水平导线中通有垂直纸面向里的恒定电流,如图所示.若将磁体的N极位置与S极位置对调后,仍放在斜面上原来的位置,则磁体对斜面的压力F N和摩擦力F f的变化情况分别是（）A．F N增大,F f减小B．F N减小,F f增大C．F N与F f都增大D．F N与F f都减小12.如图所示，一束电子流沿管的轴线进入螺线管，忽略重力，电子在管内的运动应该是()A．当从a端通入电流时，电子做匀加速直线运动B．当从b端通入电流时，电子做匀加速直线运动C．不管从哪端通入电流，电子都做匀速直线运动D．不管从哪端通入电流，电子都做匀速圆周运动13.磁性是物质的一种普遍属性，大到宇宙星体，小到电子、质子等微观粒子，几乎都会有磁性，地球就是一个巨大的磁体．在一些生物体内也会含有微量磁性物质，鸽子就是利用这种体内外磁性的相互作用来辨别方向的．若在鸽子身上绑一块永久磁铁，且其产生的磁场比附近的地磁场强的多，则在长距离飞行中()A．鸽子仍能如平时一样辨别方向B．鸽子会比平时更容易的辨别方向C．鸽子会迷失方向D．不能确定鸽子是否会迷失方向14.小张在探究磁场对电流作用的实验中，将直导线换作导体板，如图所示，发现在a、b两点之间存在电压U ab.进一步实验结果如表：由表中结果可知电压U ab()A．与电流无关B．与磁感应强度无关C．与电流可能成正比D．与磁感应强度可能成反比15.如图所示，一根金属棒MN，两端用弹簧悬挂于天花板上，棒中通有方向从M流向N的电流．若在图中的虚线范围内加一磁场，可以使弹簧的弹力增大(弹力的方向不变)．关于该磁场的方向，以下判断中正确的是()A．垂直纸面向里B．垂直纸面向外C．平行纸面向上D．平行MN向左第Ⅱ卷二、实验题(共1小题,每小题10.0分,共10分)16.用电流表和电压表测定一节干电池的电动势和内电阻的实验中，所用电流表和电压表的内电阻分别为0.1 Ω和1 kΩ，如图为所需的器材.（1）请完成它们的实验电路，注意两个电表要选用适当量程，并要求变阻器的滑动片在左端时其电阻值最大.（2）一位同学记录的6组数据见下表，试根据这些数据在图中画出U-I图线，根据图线求出电池的电动势E=_________V，内阻r=________Ω.（3）上述实验的测量结果为E测__________E真（填“>”“<”或“=”）三、计算题(共3小题,每小题10.0分,共30分)17.如图所示，一带电液滴在重力和匀强电场对它的作用力向下，从静止开始由b沿直线运动到d，且bd与竖直方向所夹的锐角为45°，bd的长度为L，匀强电场的电场强度为E，求：（1）此液滴带何种电荷；（2）液滴的加速度为多少；（3）b、d两点的电势差Ubd .18.在如图所示的电路中，电容器C1＝4.0 μF，C2＝3.0 μF，电阻R1＝8.0 Ω，R2＝6.0 Ω．闭合开关S1，给电容器C1、C2充电，电路达到稳定后，再闭合开关S2，电容器C1的极板上所带电荷量的减少量与电容器C2的极板上所带电荷量的减少量之比是16∶15．开关S2闭合时，电流表的示数为1.0 A．求：电源的电动势和内阻．19.如图所示，A、B为水平放置的间距d=0.2 m的两块足够大的平行金属板，两板间有场强为E=0.1 V/m、方向由B指向A的匀强电场．一喷枪从A、B板的中央点P向各个方向均匀地喷出初速度大小均为=10 m/s的带电微粒．已知微粒的质量均为m=1.0×10﹣5kg、电荷量均为q=﹣1.0×10﹣3C，不计微粒间的相互作用及空气阻力的影响，取g=10 m/s2．求：（1）求从P点水平喷出的微粒打在极板时的水平位移x．（2）要使所有微粒从P点喷出后均做直线运动，应将板间的电场调节为E′，求E′的大小和方向；在此情况下，从喷枪刚开始喷出微粒计时，求经t0=0.02 s时两板上有微粒击中区域的面积和．（3）在满足第（2）问中的所有微粒从P点喷出后均做直线运动情况下，在两板间加垂直于纸面向里的匀强磁场，磁感应强度B=1 T．求B板被微粒打中的区域长度．答案解析1.【答案】A【解析】由库仑定律的公式F=k知，保持它们之间的距离不变，将两个点电荷的电量都减小为原来的一半，则它们之间的静电力大小变为原来的倍．故A正确，B、C、D错误．2.【答案】B【解析】小球自a点运动到b时，电场力做负功：Wab=2 eV-20 eV=-18 eV ①由于相邻两等势面的电势差相等，故电势差的大小关系有：Uab=3Ubc②从b到c电场力做正功，根据动能定理有：Wbc=E kc-E kb③联立①②③可得E kc=8 eV．由于只有电场力做功，电势能和动能之和保持不变，故在c点：E=E p+E k=8 eV即电势能和动能之和为8 eV，因此当电势能等于-6 eV时动能为14 eV，故A、C、D错误，B正确．3.【答案】B【解析】带电荷的云层靠近避雷针时，在避雷针尖端感应出与云层相反的电荷，达到一定程度就向空中放电，中和云层中的电荷，从而避免遭受雷击，所以只有B正确．4.【答案】D【解析】①电子枪发射出电子，要想让亮斑沿OY向上移动，电子在YY′中受到的电场力必须向上，板间场强必须向下，则需在偏转电极YY′上加电压，且Y比Y′电势高．故①错误；②要想让亮斑移到荧光屏的左上方，电子在偏转电极XX′间受到的电场力指向X′、在YY′间受到的电场力指向Y，则需在偏转电极XX′、YY′上加电压，且X′比X电势高，Y比Y′电势高．故②错误；③设加速电场的电压为U1，偏转电场的电压为U2，偏转电极的长度为L，板间距离为d，根据推论得知，偏转距离为y＝，可见，偏转距离与偏转电压U2成正比，由几何知识得知，电子在荧光屏偏转的距离也与偏转电压成正比，则偏转电极XX′上加上随时间作线性变化的电压时，电子在荧光屏偏转的距离与时间也是线性关系，形成一条亮线，若电压是周期性变化，就可以使电子在水平方向不断扫描．故③正确；④由③的分析知，电子在荧光屏偏转的距离与偏转电压成正比，则在偏转电极YY′上加按正弦规律变化的电压，电子在荧光屏偏转的距离按正弦规律变化，而在偏转电极XX′上加适当频率的扫描电压，水平方向电子不断从右向左匀速扫描，在荧光屏上出现一条正弦曲线．故④正确．5.【答案】B【解析】点电荷垂直于电场方向进入电场时，电场力垂直于其初速度方向，电荷做类平抛运动，故本题选B.6.【答案】A【解析】数字电路遵循逻辑关系计算，所以又叫逻辑电路，A正确；从逻辑关系看，门电路的输入端或输出端只有两种状态，无信号以“0”表示，有信号以“1”表示．也可以规定：低电平为“0”，高电平为“1”，B错误；集成电路是由与、或、非、与非、或非等基本逻辑门为基本单元构建的，C 错误；集成电路可靠性高、寿命长，耗电量低，D错误；故选A.7.【答案】B【解析】电路中电流表的示数为2.0 A，所以电动机的电压为：U=E﹣U内﹣UR0=12 V﹣Ir﹣IR0=(12﹣2×1﹣2×1.5) V=7 V，故D错误；电动机的总功率为：P总=UI=7×2 W=14 W，电动机的发热功率为：P热=I2R=22×0.5 W =2 W，所以电动机的输出功率为：P机=14 W﹣2 W=12 W，故A错误，C错误；电源的输出的功率为：P输出=EI﹣I2R=(12×2﹣22×1) W=20 W，故B正确.8.【答案】A【解析】与R并联后与串联再与并联；当滑片向上滑动时，滑动变阻器接入电阻增大，则电路中电流减小，由可知，路端电压增大，故的亮度增大；因路端电压增大，则中的电流增大，但因总电流减小，故流过的电流减小，故分压减小，则并联部分电压增大，故变亮，A正确.9.【答案】D【解析】某同学把选择开关旋到“×100”挡测量一未知电阻时，发现指针偏转角很大，即读数较小，所选量程较大，应换用较小挡位，所以A、C错．而换挡时必须重新调零，所以B错．D对．10.【答案】D【解析】I－t图线与坐标轴所围成的面积表示电容器放电的电荷量，而电容器的带电量Q＝CE，没有变化，所以曲线与坐标轴所围面积不变，故A、B错误．将滑片P向右移动时，变阻器接入电路的电阻增大，由闭合电路欧姆定律知，将开关掷向2时电容器开始放电的电流减小，则曲线与纵轴交点的位置将向下移动，故C错误，D正确．11.【答案】C【解析】在磁铁的N极位置与S极位置对调前，根据左手定则判断可知，导线所受的安培力方向斜向下，由牛顿第三定律得知，磁铁所受的安培力方向斜向上，设安培力大小为F安，斜面的倾角为α，磁铁的重力为G，由磁铁的力平衡得：斜面对磁铁的支持力：F=（G-F安）cosα，摩擦力：f=（G-F安）sinα，在磁铁的N极位置与S极位置对调后，同理可知，斜面对磁铁的支持力：F=（G+F ）cosα，摩擦力：f=（G+F安）sinα，可见，F、f都增大，故 A、B、D错误，C正确.安12.【答案】C【解析】电子的速度v∥B，F洛＝0，电子做匀速直线运动．13.【答案】C【解析】鸽子能准确的飞行靠的是地磁场，若在鸽子身上捆绑一块永磁体，会影响鸽子周围的磁场．14.【答案】C【解析】由表格数据可知，当电流I不变时，电压U与磁感应强度B成正比，当磁感应强度B不变时，则有电压U与电流I成正比，综合所述可知，电压可能与电流或磁感应强度成正比，故C 正确，A、B、D错误.15.【答案】B【解析】磁场方向垂直纸面向里，金属棒所受的安培力方向竖直向上，根据平衡，知弹簧的拉力减小．故A错误．磁场方向垂直纸面向外，金属棒所受的安培力方向竖直向下，根据平衡，知弹簧的拉力增大．故B 正确．磁场方向平行于纸面向上，则安培力方向垂直纸面向外，当平衡时，弹簧拉力的方向不在竖直方向上．故C错误．磁场方向平行MN向左，则电流的方向与磁场的方向平行，不受安培力的作用，拉力不变．故D 错误．16.【答案】(1)见解析图(2)U-I图象见解析 1.460.72(3) <【解析】（1）根据要求，变阻器的滑动触头滑至最左端时，其使用电阻值最大，电源的内阻是比较小的，为了减小误差，采用电流表的内接法，按要求连实验实物图，如图（2）根据这些数据作出U-I图象如图．在U-I图象中图象与纵坐标的交点等于电源的电动势，所以由图可以读出电源的电动势为1.46 V，图象中的斜率表示电源的内阻，所以电源的内阻为0.72 Ω.（3）由图所示电路可知，相对于电源来说，电流表采用内接法，由于电压表的分流作用，使所测电源电动势小于电动势真实值.17.【答案】（1）负电（2）（3）【解析】（1）由b到a，液滴做直线运动，所受合力沿bd所在直线，对液滴受力分析可知，电场力水平向右，与电场方向相反，所以小球带负电.（2）由图可知，液滴所受合力根据牛顿第二定律F=ma，解得液滴的加速度（3）由图可知，电场力qE=mg由b到d，沿电场方向的距离沿电场方向电势降低，应有<0，所以18.【答案】16 V 2.0 Ω【解析】只闭合开关S1时，电容器C1的电荷量Q1＝C1E，C2的电荷量Q2＝C2E，式中E为电源的电动势，再闭合开关S2后，电流表的示数为I，则C1的电荷量Q1′＝C1IR1，C2的电荷量Q2′＝C2IR2根据题意有：由闭合电路的欧姆定律，有：E＝I(R1＋R2＋r)联立解得：E＝16 V，r＝2.0 Ω．19.【答案】（1）从P点水平喷出的微粒打在极板时的水平位移x．（2）0.1 V/m，方向竖直向下 0.02 s【解析】（1）微粒在匀强电场做类平抛运动，微粒的加速度：根据运动学：得运动的半径为：解得：（2）要使微粒做直线，电场应反向，且有：qE'=mg故电场应该调节为方向向下，大小为：E'=0.1 V/m经t0=0.02 s时，微粒运动的位移为：极板上被微粒击中区域为半径为r的圆，其中S=2πr2=0.06π m2（3）微粒做匀速圆周运动，洛伦兹力充当向心力：m=1.0×10﹣5kg竖直向下射出的微粒打在B板的左端恰好与B板相切，如图甲所示：d1=0.1 m 当粒子源和B板右边击中点距离为直径时距离最远：如图乙所示：故r板被微粒打中的区域的长度都为.。

2020-2021学年高二物理(人教版)选修3-1章节综合测试卷：第一章静电场含答案解析

【最新】高二物理（人教版）选修3-1章节综合测试卷：第一章静电场学校:___________姓名：___________班级：___________考号：___________一、单选题1．示波管是示波器的核心部件，它由电子枪、偏转电极和荧光屏组成，如图所示。

如果在荧光屏上P点出现亮斑，那么示波管中的（）A．极板X、Y接电源的正极，Xˊ、Yˊ接电源的负极B．极板X 、Yˊ接电源的正极，Xˊ、Y接电源的负极C．极板Xˊ、Y接电源的正极，X、Yˊ接电源的负极D．极板Xˊ、Yˊ接电源的正极，X、Y接电源的负极2．如图，平行板电容器经开关S与电源连接，C点所在位置的空间坐标不变且始终处于由带电平板所激发的匀强电场中，选取B板的电势为零，关于C点电势的变化情况，以下说法正确的是（）A．开关S闭合，将A 板上移一小段距离，极板间电场强度变弱，C 点电势升高B．开关S闭合，将B板上移一小段距离，极板间电场强度变强，C点电势升高C．开关S先闭合后断开，然后将A 板上移一小段距离，场强不变，C点电势升高D．开关S先闭合后断开，然后将B板下移一小段距离，场强不变，C点电势升高3．一带负电的粒子只在电场力作用下沿x轴正向运动，其电势φ随位移x变化的关系如图所示，其中0～x2段是关于直线x=x1对称的曲线，x2～x3段是直线，则下列说法不正确的是:（）A ．粒子在0～x 2段做匀变速运动，x 2～x 3段做匀速直线运动B ．x 2～x 3段的电场强度大小方向均不变，为一定值C ．x 1处电场强度大小为零D ．粒子在0处的动能小于在x 3的动能4．如图所示.在竖直放置间距为d 的平行板电容器中，存在电场强度为E 的匀强电场。

有一质量为m ，电荷量为+q 的点电荷从两极板正中间处静止释放.重力加速度为g 。

则点电荷运动到负极板的过程，（）A ．加速度大小为a =qE m +gB ．所需的时间为t =√dm qE C ．下降的高度为y =d 2D ．电场力所做的功为W =Eqd5．如图所示，一质量为m 、电荷量为q (q >0)的带电小球A （可视为点电荷）用绝缘细线悬挂在O 点．空间存在水平方向的匀强电场(图中未画出)，小球A 静止时细线与竖直方向的夹角θ=60°，则匀强电场强度大小为A ．mg qB ．3mg qC ．qD 6．关于电场强度、电势、电势能的说法中正确的有（）A ．在电场中，电势高的地方，电场强度就大B．在电场中，电势高的地方，电荷在该点具有的电势能就大C．在电场中某一点，若放入的电荷电量越大，它所具有的电势能越大D．在正点电荷电场中任一点，正电荷所具有的电势能一定大于负电荷的电势能7．如图所示，带电体P、Q可视为点电荷，电荷量相同．倾角为θ、质量为M的斜面体放在粗糙水平面上，将质量为m的物体P放在粗糙的斜面体上，当物体Q放在与P 等高（PQ 连接水平）且与物体P相距为r的右侧位置时，P静止且受斜面体的摩擦力为0，斜面体也保持静止，静电力常量为k，则下列说法正确的是（）A．PB．P对斜面压力为0C．斜面体受到地面的摩擦力为0D．斜面体对地面的压力为(M+ m )g8．如图为一匀强电场，某带电粒子从A点运动到B点．在这一运动过程中克服重力做的功为2.0J，电场力做的功为1.5J．则下列说法正确的是( )A．粒子在A点和B点时的动能和电势能之和相等B．粒子在A点的电势能比在B点少1.5JC．粒子在A点的动能比在B点少0.5JD．粒子在A点的机械能比在B点少1.5J二、多选题9．图中的实线表示电场线,虚线表示只受电场力作用的带电粒子的运动轨迹,粒子先经过M点,再经过N点．可以判定A ．M 点的电势小于N 点的电势B ．粒子带正电, M 点的电势大于N 点的电势C ．粒子在M 点受到的电场力大于在N 点受到的电场力D ．粒子在M 点的电势能大于在N 点的电势能10．空间有一电场，各点电势ϕ随位置x 的变化情况如图所示．下列说法正确的是（）A ．O 点的电场强度一定为零B ．1x -与2x -点的电场强度相同C ．1x -和2x -两点在同一等势面上D ．将负电荷从1x -移到1x 电荷的电势能增大11．如图所示，离地高 H 处有一质量为 m ，带电量为+q 的物体处于电场强度随时间变化规律为 E= E0-kt(E 0和 k 均为大于零的常数，水平向左为电场正方向)的均匀电场中，物体与竖直绝缘墙壁的动摩擦因数为μ，已知μqE 0＞mg ，t=0 时，将物体从墙上由静止释放，若物体所受的最大静摩擦力等于滑动摩擦力，当物体下滑 h （ h ＜H ）时恰好脱离墙面，此时速度大小为 v ，最终落在地面上，则A ．物体落地前做加速度一直增大的加速运动B ．物体从脱落墙壁到落地前的运动轨迹是直线C ．物体克服摩擦力做的功等于 mgh-212mv D ．物体与墙壁脱离的时刻等于 0E k12．在水平向右的匀强电场中，有一质量为m 、电荷量为q （q ＜0）运动的带电小球，经过P 点时速度大小是v 0，方向沿电场线方向；到达Q 点速度方向变为垂直电场线竖直向下，速度大小v=v 0，如图所示。

海南省人教版高中物理选修3-1第一章综合练习含答案

2019年海南省人教版高中物理选修3-1第二章综合练习一、单选题1.图中a、b是两个点电荷||，它们的电荷量分别为Q1、Q2||，MN是ab连线的中垂线||，P是中垂线上的一点.下列哪种情况能使P点场强方向指向MN的右侧()A.Q1、Q2都是正电荷||，且Q1<Q2B.Q1是正电荷||，Q2是负电荷||，且Q1>|Q2|C.Q1是负电荷||，Q2是正电荷||，且|Q1|<Q2D.Q1、Q2都是负电荷||，且|Q1|>|Q2|2.空间有一沿x轴对称分布的电场||，其电场强度E随x变化的图象如图所示.下列说法中正确的是()A.O点的电势最低B.x2点的电势最高C.x1和－x1两点的电势相等D.x1和x3两点的电势相等3.请用学过的电学知识判断下列说法正确的是()A.电工穿绝缘衣比穿金属衣安全B.制作汽油桶的材料用金属比用塑料好C.小鸟停在单根高压输电线上会被电死D.打雷时||，呆在汽车里比呆在木屋里要危险4.如图所示||，平行的实线表示电场线||，虚线表示一个离子穿越电场的运动轨迹||，下列判断正确的是()A.场强方向一定是向右B.该离子一定是负离子C.该离子一定是由a向b运动D.场强方向、离子的运动方向以及是正离子还是负离子都不能确定||，但是离子在a点的动能一定小于在b点的动能5.下列图中||，a、b、c是匀强电场中的三个点||，各点电势φa＝10 V||，φb＝2 V||，φc＝6 V||，a、b、c三点在同一平面上||，图中电场强度的方向表示正确的是()6.对于由点电荷Q产生的电场||，下列说法中正确的是()A.电场强度的定义式仍成立||，即E＝F/Q||，式中的Q就是产生电场的点电荷B.在真空中电场强度的表达式为E＝kQr2||，式中的Q就是产生电场的点电荷C.在真空中E＝kq/r2||，式中的q是试探电荷D.以上说法都不对7.下列说法中正确的是()A.点电荷就是体积很小的带电体B.点电荷就是体积和带电荷量都很小的带电体C.根据F= k q1q2r2设想当r→0时得出F→∞D.静电力常量的数值是由实验得出的8.如图所示||，原来不带电的绝缘金属导体MN||，在其两端下面都悬挂着金属验电箔.若使带负电的绝缘金属球A靠近导体的M端||，可能看到的现象是()A.只有M端验电箔张开B.只有N端验电箔张开C.两端的验电箔都张开D.两端的验电箔都不张开9.对于电场中A、B两点||，下列说法正确的是()A.电势差的定义式U AB＝W AB/q||，说明两点间的电势差U AB与电场力做功W AB成正比||，与移动电荷的电荷量q成反比B.A、B两点间的电势差等于将正电荷从A点移到B点电场力所做的功C.将1 C电荷从A点移到B点||，电场力做1 J的功||，这两点间的电势差为1 VD.电荷由A点移到B点的过程中||，除受电场力外||，还受其他力的作用||，电荷电势能的变化就不再等于电场力所做的功10.如图所示||，在P板附近有一电子由静止开始向Q板运动||，则关于电子到达Q板时的速度||，下列说法正确的是()A.两板间距离越大||，加速的时间就越长||，获得的速度就越大B.两板间距离越小||，加速度就越大||，获得的速度就越大C.与两板间距离无关||，仅与加速电压有关D.以上说法均不正确二、多选题11.关于电势||，下列说法正确的是()A.电场中某点的电势||，其大小等于单位正电荷由该点移动到零电势点时||，电场力所做的功B.电场中某点的电势与零电势点的选取有关C.由于电势是相对的||，所以无法比较电场中两点的电势高低D.电势是描述电场能的性质的物理量12.下列说法正确的是()A.电荷从电场中的A点运动到了B点||，路径不同||，电场力做功的大小就可能不同B.电荷从电场中的某点开始出发||，运动一段时间后||，又回到了该点||，则说明电场力做功为零C.正电荷沿着电场线运动||，电场力对正电荷做正功||，负电荷逆着电场线运动||，电场力对负电荷做正功D.电荷在电场中运动||，因为电场力可能对电荷做功||，所以能量守恒定律在电场中并不成立13.一电子飞经电场中A、B两点||，电子在A点电势能为4.8×10－17 J||，动能为3.2×10－17 J||，电子经过B点时电势能为3.2×10－17 J||，如果电子只受静电力作用||，则()A.电子在B点时动能为4.8×10－17 JB.由A点到B点静电力做功为100 eVC.电子在B点时动能为1.6×10－17 JD.A、B两点间的电势差为100 V14.如图所示||，虚线a、b和c是某静电场中的三个等势面||，它们的电势分别为φa、φb和φc||，φa>φb>φc||，一带正电粒子射入电场中||，其运动轨迹如实线KLMN所示.由图可知()A.粒子从K到L的过程中||，电场力做负功B.粒子从L到M的过程中||，电场力做负功C.粒子从K到L的过程中||，电势能增加D.粒子从L到M的过程中||，动能减少15.如图所示||，虚线a、b、c表示O处点电荷的电场中的三个等势面||，设两相邻等势面的间距相等||，一电子射入电场后的运动轨迹如图中实线所示||，其中1、2、3、4是运动轨迹与等势面的一些交点.由此可以判定()A.电子在每个位置具有的电势能与动能的总和一定相等B.O处的点电荷一定带正电C.a、b、c三个等势面的电势关系是φa>φb>φcD.电子运动时的电势能先增大后减小三、填空题16.两根光滑绝缘棒在同一竖直平面内||，两棒与水平面间均成45°角||，棒上各穿有一个质量为m、带电荷量为Q的相同小球||，如图所示.现让两球同时从同一高度由静止开始下滑||，则当两球相距多远时||，小球的速度达到最大值？17.两个点电荷带有相等的电荷量||，要求它们之间相距1 m 时的相互作用力等于1 N||，则每个电荷的电荷量是多少？等于电子电荷量的_____________倍18.科学实验发现的最小电荷量就是所带的电荷量||，与它带等量的电荷||，但符号相反||，人们把这个最小的电荷量叫做元电荷||，e＝.四、计算题19.如图所示||，一质量为m、带电荷量为q的小球||，用绝缘细线悬挂在水平向右的匀强电场中||，静止时悬线向左与竖直方向成θ角||，重力加速度为g.(1)判断小球带何种电荷.(2)求电场强度E.(3)若在某时刻将细线突然剪断||，求经过t时间小球的速度v.20.一个电子(质量为9.1×10－31 kg||，电荷量为1.6×10－19 C)以v0＝4×107 m/s的初速度沿着匀强电场的电场线方向飞入匀强电场||，已知匀强电场的电场强度大小E＝2×105 N/C||，不计重力||，求：(1)电子在电场中运动的加速度大小；(2)电子进入电场的最大距离；(3)电子进入电场最大距离的一半时的动能.21.计算机键盘上的每一个按键下面都有一个电容传感器||，如图所示.电容的计算公式是C＝εr Sd||，其中常量εr＝9.0×10－12 F·m－1||，S表示两金属片的正对面积||，d表示两金属片间的距离.当某一键被按下时||，d发生改变||，引起电容器的电容发生改变||，从而给电子线路发生相应的信号.已知两金属片的正对面积为50 mm2||，键未被按下时||，两金属片间的距离为0.60 mm.只要电容变化达0.25 pF||，电子线路就能发生相应的信号||，那么为使按键得到反应||，至少需要按下多大距离？答案解析一、单选题1.答案 B解析Q1、Q2产生的电场在P点叠加||，利用矢量的合成按各项给出情况画出P点的合场强方向||，可以判断答案为B.2.答案 C解析电势高低与场强大小无必然联系.O点场强为0||，电势不一定最低||，A错.x2点是场强正向最大的位置||，电势不是最高||，B错.将电荷从x1移到－x1可由题图知电场力做功为零||，故两点电势相等||，而把电荷从x1移到x3电场力做功不为零||，C对||，D错.3.答案 B解析由静电屏蔽的知识可知||，A、D选项均错；金属可以消除多余的静电||，B项正确；单根高压输电线上相距较近的两点之间电阻很小||，因而电压较小||，小鸟不会被电死||，C选项错误.4.答案 D解析因为不知离子是向哪个方向运动的||，可以假设其由b向a运动||，由离子的运动轨迹可以判定出||，离子只能受到向左的电场力||，所以由b向a一定是减速运动的(同理||，也可假设离子由a向b运动||，此时根据轨迹可判定出电场力同样向左||，离子加速运动)||，所以该离子在a点的动能一定小于在b点的动能；由于电场线方向、离子的电性都是未知的||，所以A、B、C均不正确.5.答案 D解析由题意可知：直线ab的中点的电势为6 V ||，与c点等势||，故应按D图进行求解||，电场的方向则由电势高处指向电势低处||，D图表示正确.6.答案 B解析E＝Fq是电场强度的定义式||，适用于任何电场||，式中q为试探电荷而非场源电荷||，故A错.而E＝k Qr2为点电荷Q产生电场强度的决定式||，式中Q为场源电荷||，故B对||，C错误.点评电场强度的定义式适用于任何电场||，点电荷电场强度的定义式只适用于点电荷||，且决定于电场本身.7.答案 D解析由点电荷的概念知||，A、B均错.当两电荷间距离r→0时||，两电荷已不能看作点电荷||，库仑定律不再适用||，C错.而静电力常量是由实验测出的||，故D项正确.0时||，两电荷已不能看作点电荷||，库仑定律不再适用||，C错.而静电力常量是由实验测出的||，故D项正确.8.答案 C解析当带电体A靠近导体M端时||，导体由于静电感应||，两端出现异种电荷||，故金箔都会张开.9.答案 C解析根据电势差的定义||，电场中两点间的电势差在数值上等于将单位正电荷从一点移到另一点电场力所做的功||，仅由电场及两点位置决定||，与移动的电荷量及做功的多少无关||，即U＝Wq 是比值定义式||，所以A错||，B错||，C对.电势能的变化唯一决定于电场力做的功||，与其他力是否做功||，做多少功无关||，D错.10.答案 C解析电子由P到Q的过程中||，静电力做功||，根据动能定理eU＝12mv 2||，得v＝2eUm||，速度大小与U有关||，与两板间距离无关.二、多选题11.答案ABD解析由电势的定义可知A正确.由于电势是相对量||，电势的大小与零电势点的选取有关||，故B正确.虽然电势是相对的||，但电势的高低是绝对的||，因此C错误.电势与电势能相联系||，它是描述电场能的性质的物理量||，故D正确.点评(1)电势是表征电场中某点能的性质的物理量||，仅与电场中某点性质有关||，与电场力做功的值及试探电荷的电荷量、电性无关||，电势的大小为φ＝E pq.(2)电势是相对的||，电势零点的选取是任意的||，但以方便为原则.如果没有特别规定||，一般选无穷远或大地的电势为零.(3)电势是标量||，只有大小||，没有方向||，在规定了零电势点后||，电场中各点的电势可以是正值||，也可以是负值||，正值表示该点电势比零电势点电势高||，负值表示该点电势比零电势点电势低||，所以||，同一电场中||，正电势一定高于负电势.12.答案BC解析电场力做的功和电荷的运动路径无关||，所以选项A错误；电场力做功只和电荷的初末位置有关||，所以电荷从某点出发又回到了该点||，电场力做功为零||，B正确；正电荷沿电场线的方向运动||，则正电荷受到的电场力和电荷的位移方向相同||，故电场力对正电荷做正功||，同理||，负电荷逆着电场线的方向运动||，电场力对负电荷做正功||，C正确；电荷在电场中运动||，虽然有电场力做功||，但是电荷的电势能和其他形式的能间的转化满足能量守恒定律||，D错.13.答案AB14.答案AC解析因为运动的粒子带正电||，从其轨迹弯曲情况可判定受到的是库仑斥力||，所以场源电荷必定为正电荷||，即电势高低关系为φa>φb>φc.因此φK＝φN<φM<φL.所以由K到L过程中电场力做负功.电势能增加||，A、C正确.由L到M过程中||，电场力做正功||，电势能减小||，动能增加||，B、D错误.点评(1)电场力做功与路径无关||，所以当电场中两点的位置确定后||，在两点间移动电荷时电场力做功是确定的值||，也就是说电荷的电势能变化量是确定的.(2)电场力做功一定伴随着电势能的变化||，电势能的变化只有通过电场力做功才能实现||，其他力做功不会引起电势能的变化.(3)电场力对电荷做正功||，电势能一定减少；电场力对电荷做负功||，电势能一定增加.电场力做了多少正功||，电势能就减少多少；电场力做了多少负功||，电势能就增加多少.15.答案AD解析电子在运动过程中只有电场力做功||，只有电势能和动能的转化||，因而电势能与动能的总和不变||，A正确.从运动轨迹的弯曲情况可知电子受排斥力作用||，所以可判断O点处的电荷为负电荷||，根据负点电荷的电场分布可知D正确||，C错误.三、填空题16.答案kQ2 mg解析小球在下滑过程中先加速后减速||，当a＝0时||，速度达到最大值||，此时两球相距L.对任一小球||，此时重力、弹力、库仑力三者的合力为零.F＝kQ 2L2||，Fmg ＝tan 45°||，解之得L＝kQ2mg.17.答案1×10－5 C 6.25×1013倍解析根据库仑定律||，则已知F、r即可计算出电荷量.设每个电荷的电荷量为q||，已知两点电荷间距r＝1 m||，相互作用力F＝1 N.由库仑定律F＝k q1q2r2＝k q2r2||，得q＝Fr2k＝1×129×109C≈1×10－5 C||，这个电荷量与电子电荷量之比为n＝qe ＝1×10－51.6×10－19＝6.25×1013||，即是电子电荷量的6.25×1013倍.18.答案电子质子、正电子 1.60×10－19C四、计算题19.答案(1)负电(2)mgtan θ/q(3)gt/cos θ解析(1)负电.(2)小球受力如右图所示||，其中电场力F＝qE||，由平衡条件得：F＝mgtan θ||，E＝mgtan θ/q.(3)剪断细线后小球做初速度为零的匀加速直线运动F合＝mg/cos θ＝ma||，v＝at||，所以v＝gt/cos θ速度方向与竖直方向夹角为θ斜向左下方.20.答案(1)3.5×1016 m/s2(2)2.28×10－2 m(3)3.6×10－16 J解析(1)电子沿着匀强电场的电场线方向飞入时||，仅受电场力作用||，且做匀减速运动||，由牛顿第二定律||，得qE＝ma||，即a＝qEm＝1.6×10－19×2×1059.1×10－31m/s2＝3.5×1016 m/s2(2)电子做匀减速直线运动.由运动学公式得v20＝2ax||，即x＝v202a＝(4×107)22×3.5×1016m＝2.28×10－2 m.所以电子进入电场的最大距离为2.28×10－2 m(3)当电子进入电场最大距离一半时||，即电子在电场中运动x′＝x2＝1.14×10－2m时||，设此时动能为E k||，电场力做负功||，由动能定理||，得－qEx′＝E k－12mv 2 0所以E k＝12mv 2－qEx′＝12×9.1×10－31×(4×107)2－1.6×10－19×2×105×1.14×10－2＝3.6×10－16 J点评由牛顿第二定律||，结合匀变速直线运动的规律或动能定理求解.21.答案0.15 mm解析先求得未按下时的电容C1＝0.75 pF||，再由C1C2＝d2d1||，得ΔCC2＝Δdd1和C2＝1.00 pF||，得Δd＝0.15 mm.。

人教版高二物理选修3-1各章节单元测试卷 1.2电场强度、电场线、电场力(带答案)

1.2 电场强度电场线电场力一、选择题（本大题共12小题，每小题5分，共60分。

在每小题给出的四个选项中. 1~8题只有一项符合题目要求； 9~12题有多项符合题目要求。

全部选对的得5分，选对但不全的得3分，有选错的得0分。

）1．关于电场强度的概念，下列说法正确的是：（）A ．由E ＝F q可知，某电场的场强E 与q 成反比，与F 成正比 B ．正、负试探电荷在电场中同一点受到的电场力方向相反，所以某一点场强方向与放入试探电荷的正负有关C ．电场中某一点的场强与放入该点的试探电荷的正负无关D ．电场中某一点不放试探电荷时，该点场强等于零【答案】C2．在同一电场中的A 、B 、C 三点分别引入检验电荷时，测得的检验电荷的电荷量和它所受电场力的函数图象如图所示，则此三点的场强大小E A 、E B 、E C 的关系是：（）A ．E A ＞EB ＞EC B ．E B ＞E A ＞E C C ．E C ＞E A ＞E BD ．E A ＞E C ＞E B【答案】C3．如图所示，实线为不知方向的三条电场线，从电场中M 点以相同速度飞出a 、b 两个带电粒子，运动轨迹如图中虚线所示．则：（）A ．a 、b 的电性相同B ．a 的速度将减小，b 的速度将增加C ．a 的加速度将减小，b 的加速度将增加D ．两个粒子的电势能一个增加一个减小【答案】C4．如图，电荷量为q 1和q 2的两个点电荷分别位于P 点和Q 点。

已知在P 、Q 连线上某点R处的电场强度为零，且PR =2RQ 。

则：（）A ．q 1=2q 2B ．q 1=-2q 2 [来源:Z xx k.C ．q 1=4q 2D ．q 1=-4q 2【答案】C5．如图所示，真空中Ox 坐标轴上的某点有一个点电荷Q ，坐标轴上A 、B 两点的坐标分别为0.2 m 和0.7 m ．在A 点放一个带正电的试探电荷，在B 点放一个带负电的试探电荷，A 、B 两点的试探电荷受到电场力的方向都跟x 轴正方向相同，电场力的大小F 跟试探电荷电荷量q 的关系分别如图中直线a 、b 所示．下列说法正确的是：（）A ．B 点的电场强度的大小为0.25 N/CB ．A 点的电场强度的方向沿x 轴负方向C ．点电荷Q 是正电荷D ．点电荷Q 的位置坐标为0.3 m【答案】D6．真空中有A 、B 两点,在A 、B 两处分别放有点电荷+Q 和-q (Q >q ),设+Q 、-q 所受的电场力分别为F Q 、F q ,设A 、B 两点处场强大小分别为E a 、E b ,则：（）A.E a =E b F Q =F qB.E a <E b F Q =F qC.E a >E b F Q <F qD.E a <E b F Q >F q【答案】B7．如图为真空中两点电荷A 、B 形成的电场中的一簇电场线，已知该电场线关于虚线对称，O 点为A 、B 电荷连线的中点，a 、b 为其连线的中垂线上对称的两点，则下列说法正确的是：（）A ．A 、B 可能是带等量异号的正、负电荷B ．A 、B 可能是带不等量的正电荷C ．a 、b 两点处无电场线，故其电场强度可能为零q 2D ．同一试探电荷在a 、b 两点处所受电场力大小相等，方向一定相反【答案】D8．如图，在光滑绝缘水平面上，三个带电小球a 、b 和c 分别位于边长为l 的正三角形的三个顶点上；a 、b 带正电，电荷量均为q ，c 带负电。

人教版高二物理选修3-1：综合测试卷(含答案和详细解析)

选修3-1 综合测试一、选择题（本大题共11个小题，每小题一个或者一个以上正确答案，请将正确答案的序号选出并填写在对应题号下的空格中，每小题4分，共44分）1、如图所示为磁场作用力演示仪中的赫姆霍兹线圈,在线圈中心处挂上一个小磁针,且与线圈在同一平面内,则当赫姆霍兹线圈中通以如图所示方向的电流时()A.小磁针N极向里偏转B.小磁针N极向外偏转C.小磁针在纸面内向左摆动D.小磁针在纸面内向右摆动2、(多选)某电场的电场线分布如图所示,下列说法正确的是()A.C点电场强度大于B点电场强度B.A点电势高于B点电势C.若将一试探电荷+q由A点释放,它将沿电场线运动到B点D.若在D点再固定一点电荷-Q,将一试探电荷+q由A点移至B点的过程中,电势能减少3、为了解释地球的磁性,安培假设:地球的磁场是由绕过地心的轴的环形电流引起的。

在下列四个图中,正确表示安培假设中环形电流方向的是()4、如图所示,O为圆心,和是半径分别为ON、OM的同心圆弧,在O处垂直纸面有一载流直导线,电流方向垂直纸面向外,用一根导线围成如图KLMN所示的回路,当回路中沿图示方向通过电流时(电源未在图中画出),此时回路()A.将向左平动B.将向右平动C.将在纸面内绕通过O点并垂直纸面的轴转动D.KL边将垂直纸面向外运动,MN边垂直纸面向里运动5、(多选)将一束等离子体(即高温下电离的气体,含有大量带正电和带负电的粒子,而从整体来说呈中性)喷射入磁场,磁场中有两块金属板A、B,这时金属板上就聚集电荷产生电压。

在磁极配置如图所示的情况下,下述说法正确的是()A.金属板A上聚集正电荷,金属板B上聚集负电荷B.金属板A上聚集负电荷,金属板B上聚集正电荷C.金属板B的电势大于金属板A的电势D.通过电阻R的电流方向是由a流向b6、如图所示,两虚线之间的空间存在着正交或平行的匀强电场E和匀强磁场B,有一个带正电小球(电荷量为+q,质量为m)从正交或平行的电磁混合场上方的某一高度自由落下,那么,带电小球不可能沿直线通过下列哪个电磁混合场()7、(多选)如图电路中,A、B为两块竖直放置的金属板,G是一只静电计,开关S合上时,静电计张开一个角度,下述情况中可使指针张角增大的是()A.合上S,使A、B两板靠近一些B.合上S,使A、B两板错开一些C.断开S,使A、B间距增大一些D.断开S,使A、B两板错开一些8、(多选)如图所示为圆柱形区域的横截面,在没有磁场的情况下,带电粒子(不计重力)以某一初速度沿截面直径方向入射,穿过此区域的时间为t。

人教版高中物理选修3-1综合能力测试题(附详解答案)

选修3-1综合能力测试题（附详解答案）本卷分第Ⅰ卷(选择题)和第Ⅱ卷(非选择题)两部分．满分100分，时间90分钟．第Ⅰ卷(选择题共40分)一、选择题(共10小题，每小题4分，共40分，在每小题给出的四个选项中，有的小题只有一个选项符合题目要求，有些小题有多个选项符合题目要求，全部选对的得4分，选不全的得2分，有选错或不答的得0分)1．下列说法中正确的是哪一组() A．(a)电场线一定是从正电荷出发，终止于负电荷(b)磁感线一定是从N极出发，终止于S极B．(c)正电荷在电场中受到的电场力的方向即为该点电场强度的方向(d)小磁针在磁场中N极受到的磁场力的方向即为该点磁场的方向C．(e)电场线上某点的切线方向即是该点电场强度的方向(f)磁感线上某点的切线方向即是该点的磁场的方向D．(g)电场线越密的地方电场强度越强(h)磁感线越密的地方磁场越强答案：BCD解析：磁感线是封闭曲线，在磁体外部是由N极指向S极，而在磁体内部则是由S极指向N极，而电场线是由正电荷出发终止于负电荷，不形成封闭曲线，所以A项错误．根据电场、磁场方向的规定可知B项正确．根据电场线、磁感线的定义可知C项正确．电场线和磁感线的相同之处就在于电场线或磁感线越密的地方场强越强，可知D项正确．2．(2009·石北中学高二检测)带电粒子以初速度v0垂直电场方向进入平行金属板形成的匀强电场中，它离开时偏离原方向y，偏角为φ，下列说法正确的是() A．粒子在电场中做类平抛运动B．偏角φ与粒子的电量和质量无关C．粒子飞过电场的时间，决定于极板长和粒子进入电场时的初速度D．粒子的偏移距离y，可用加在两极板上的电压控制答案：ACD3．(2009·宁波模拟)如图所示的电容式话筒就是一种电容式传感器，其原理是：导电性振动膜片与固定电极构成了一个电容器，当振动膜片在声压的作用下振动时，两个电极之间的电容发生变化，电路中电流随之变化，这样声信号就变成了电信号．则当振动膜片向右振动时()A．电容器电容值增大B．电容器带电荷量减小C．电容器两极板间的场强增大D．电阻R上电流方向自左向右答案：AC解析：振动膜片向右振动时，相当于两极板间距减小，由C=知C变大，A对；又由C=，因电容式话筒始终与电源连接，U不变，故Q变大，B错；由E=知，d减小，E变大，C对；当电容器电荷量变大时，由电源正负极知，电流方向自右向左流过电阻R，D错，故选A、C.4.如图所示，虚线a、b、c代表电场中三个等势面，相邻等势面间的电势差相等，实线为一带正电的质点仅在电场力作用下通过该区域时的运动轨迹，P、Q是这条轨迹上的两点，据此可知()A．三个等势面中，Q点的电势最高B．带电质点通过P点时电势能较大C．带电质点通过P点时的动能较大D．带电质点通过P点时的加速度较大答案：BD解析：带电质点无论从P点进入还是从Q点进入，受电场力方向都是指向轨迹的凹侧．由于该质点带正电，且电场线方向和等势线处处垂直，所以等势面c电势最高，带正电荷的质点在P点的电势能较大．正电荷只受电场力作用，其动能和电势能之和为定值，所以正电荷在P点的动能较小，在Q点的动能较大．由于P点处的等势面密，所以带电质点加速度大．5.如图所示，平行板电容器极板水平放置，板间有一质量为m的带电油滴悬浮在两板间静止不动，要使油滴向上运动，可采用的方法是()A．把电阻R1的阻值调大B．把电阻R2的阻值调大C．把电阻R3的阻值调大D．把电阻R4的阻值调大答案：BD解析：要使油滴向上运动需增大R4两端的电压．6.普通照明电路的一只白炽灯泡不发光了，电工师傅在检修时，拧下上盖，露出了两个接线柱(如图中a、b所示)．然后用测电笔分别去接触a接线柱和b接线柱，如果发现a、b 两接线柱都能够使测电笔的氖管发光．根据这一现象，电工师傅就判断出了故障的性质及发生故障的部位．以下说法中你认为正确的是()A．短路．短路处在灯口内B．短路．短路处必在跟灯口连接的两根电线之间C．断路．必是跟灯口连接的两根电线中有一根断了，且断掉的那根是零线，灯泡的钨丝肯定没有断D．断路．必是灯泡的钨丝断了，而不是连接灯口的电线断了答案：C解析：灯口的两个接线柱都能使测电笔的氖管发光，表明a、b两接线柱是等电势的，都跟火线等势，也就是说灯丝上流过的电流为零，所以故障性质是断路，且不是灯丝断路，而是连接灯的零线断路，故只有选项C正确．7．两个共轴的半圆柱形电极间的缝隙中，存在一沿半径方向的电场，如图所示．带正电的粒子流由电场区域的一端M射入电场，沿图中所示的半圆形轨道通过电场并从另一端N射出，由图可知() A．若入射粒子的电荷量相等，则出射粒子的质量一定相等B．若入射粒子的电荷量相等，则出射粒子的动能一定相等C．若入射粒子的电荷量与质量之比相等，则出射粒子的速率一定相等D．若入射粒子的电荷量与质量之比相等，则出射粒子的动能一定相等答案：BC解析：由题图知，轨迹上各点场强大小相等，粒子沿同一轨道运动，半径R相同，电场力提供向心力qE＝m v2/R.8.如图所示，有一电量为q，重力为G的小球，从两竖直的带等量异种电荷的平行板上方高h处自由落下，两板间有匀强磁场，磁场方向垂直纸面向里，小球通过正交电磁场时()A．一定做曲线运动B．不可能做曲线运动C．可能做匀速直线运动D．可能做匀加速直线运动答案：A解析：因为重力做正功，小球的速度逐渐增大，球受的洛伦兹力逐渐增大，所以小球不可能做直线运动．9．如图所示电路中，当滑动变阻器的滑片P从a端向b端滑动时，以下判断正确的是()A．电压表读数变大，通过灯L1的电流变大，灯L2变亮B．电压表读数变小，通过灯L1的电流变小，灯L2变亮C．电压表读数变大，通过灯L2的电流变小，灯L1变暗D．电压表读数变小，通过灯L2的电流变大，灯L1变暗答案：BD解析：两灯和滑动变阻器组成的电路，其中L2在干路上，L1和变阻器并联后与L2串联，电压表测量的是L1两端电压，也即是测变阻器两端电压．当滑动变阻器的滑片P从a端向b端滑动时，变阻器连入电路中的阻值减小，变阻器R′与L1并联的阻值减小，电路的总电阻减小；根据闭合电路欧姆定律I＝ER＋r，外电阻R的减小使干路电流I增大，可知通过L2的电流增大；电源内电阻上的电压U′＝Ir增大，外电路两端的电压U＝E－Ir减小，由于电流I增大，L2的电功率增大，L2变亮；且L2两端电压U2增大，L1两端电压U1＝U－U2减小，电压表的示数减小；L1两端电压U1减小，使通过L1的电流减小；且L1的电功率减小，L1变暗．10．如图所示，金属板M、N水平放置，相距为d，其左侧有一对竖直金属板P、Q，板P上小孔S正对板Q上的小孔O，M、N间有垂直纸面向里的匀强磁场，在小孔S处有一带负电粒子，其重力和初速均不计，当变阻器的滑动触头在AB的中点时，带负电粒子恰能在M、N间做直线运动，当滑动变阻器滑片向A点滑动过程中，则()A．粒子在M、N间运动过程中，动能一定不变B．粒子在M、N间运动过程中，动能一定减小C．粒子在M、N间仍做直线运动D．粒子可能沿M板的右边缘飞出答案：B解析：滑动触头在中点时，粒子恰能做直线运动，此时M、N间为一速度选择器模型．当滑动触头滑向A点时，M、N间电压减小，电场力变小，粒子向下偏，所以粒子在其间运动时动能减小，B选项正确．粒子带负电，由左手定则知粒子一定向下偏，所以不可能从M 板的右边缘飞出．第Ⅱ卷(非选择题共60分)二、填空题(共4小题，每小题5分，共20分．把答案直接填在横线上)11.(4分)如图所示，在倾角为θ的很大的光滑绝缘斜面上，有一质量为m的小球，带电荷量为+q，初速度为v0，方向与斜面底边AB平行．欲使小球在斜面上沿初速度方向做匀速直线运动，需加一个匀强电场，场强的最小值为，方向为.答案：mgsinθ/q方向沿斜面向上解析：如图所示，带电小球在斜面上受三个力作用而平衡，即重力mg、支持力FN和电场力Eq三力的合力为零，所以-mg与FN、Eq构成矢量三角形MNP.因mg不变，故MN 的大小、方向不变．又FN的方向不变，由N向MP线上作线段NP.且NP⊥MP为最小，所以当Eq=mgsinθ时，E有最小值，可解得：E=mgsinθ/q，方向沿斜面向上．12．(4分)如下图所示，灯泡L1、L2上标有“110V,100W”字样，灯泡L3、L4上标有“110V,60W”字样，今把它们接入电路中，灯泡最亮的是______，最暗的是______．答案：L4；L3解析：由P=知R=，灯泡电阻R3=R4>R1=R2，根据串联电路的性质==I2知P4>P1，L4的实际功率比L1的实际功率大，L4比L1亮．根据并联电路的性质，P2R2=P3R3=U知，P2>P3，L2的实际功率比L3的实际功率大，L2比L3亮．由图中可以看出流过L1的电流一定大于流过L2的电流，由P=I2R知P1>P2，即L1比L2亮．由以上分析知：P4>P1>P2>P3，所以最亮的灯泡是L4，最暗的是L3.13．(5分)电磁炮是一种理想的兵器，它的主要原理如下图所示，1982年澳大利亚国立大学制成了能把2.2g的弹体(包括金属杆EF的质量)加速到10km/s的电磁炮(常规炮弹速度大小约为2km/s)，若轨道宽2m，长为100m，通过的电流为10A，则轨道间所加匀强磁场的磁感应强度为________T，磁场力的最大功率P＝__________W(轨道摩擦不计)．答案：55；1.1×107解析：F=ma=m=1.1×103N B==55TPm=Fvm=1.1×107W14．(7分)当你在享受电带来的高质量生活时，是否关注过用电安全？一份关于家庭用电环境的调查引起了某研究性学习小组的兴趣．(1)研究性学习小组经讨论得出家庭用电不安全事例主要有：电器漏电、线路老化、______________、______________等，并提出猜想．(a)家庭电路连接有熔丝(保险丝)，应该是安全的；(b)熔丝只能保护电路，而不能保护人．某同学说：我家还安装了漏电保护器，很安全的．于是，大家决定探究熔丝和漏电保护器在电路中的作用，小组同学汇总资料并绘制如图所示电器漏电示意图．①熔丝是一种合金丝，当电路中的电流超过熔丝的额定电流时，它就会熔断．②当通过人体的电流大于30毫安时，将有生命危险．③漏电保护器是防止电流泄漏的装置，如果火线与零线中的电流不同，它将切断电源．综合上述图、表，能够支持猜想(b)的资料有、(从①、②、③中选择)，理由.电路中，若用铜丝代替熔丝，可能出现的危害是.(2)结合资料③，你认为下图中四种(A、B、C、D)漏电保护器的安装方法正确的有()(3)细心的同学发现上图中有一处用电不安全隐患．请将图中不安全因素用笔圈出．(4)观察下图，若淋浴器发生漏电可导致其外壳带电，请分析其危险性：________.为了更加合理和安全地使用电热淋浴器，该研究小组在理论上设计了B、C两种方案(如下图)，图中的R相当于保护电阻．根据已有知识判断，可行方案是________(填“B”或“C”)，理由是______________________________________________________________________________．答案：(1)无接地线、使用劣质开关或插座；①、②；流过熔丝的电流未超过其额定电流，但流过人体的电流已超过30毫安；电流过大而不熔断，容易发生火灾．(2)B(3)地线接在自来水管上(4)容易发生人体触电；C；发生漏电时人体分得的电压只有12V，所以不会造成危险．三、论述·计算题(共5小题，共40分．解答应写出必要的文字说明、方程式和重要演算步骤，只写出最后答案不能得分，有数值计算的题，答案中必须明确写出数值和单位)15.(7分)(2009·广东深圳模拟)一根长为l的丝线吊着一质量为m，带电荷量为q的小球静止在水平向右的匀强电场中，如图所示，丝线与竖直方向成37°角，现突然将该电场方向变为向下且大小不变，不考虑因电场的改变而带来的其他影响(重力加速度为g)，求：(1)匀强电场的电场强度的大小；(2)求小球经过最低点时丝线的拉力．答案：(1)(2)mg解析：(1)小球静止在电场中受力如图所示，显然小球带正电，由平衡条件得：mgtan37°=qE ①故E ＝3mg 4q② (2)电场方向变成向下后，小球开始摆动做圆周运动，重力、电场力对小球做正功．由动能定理得：mv2=(mg+qE)l(1-cos37°)③ 由圆周运动知识，在最低点时，F 向＝F T －(mg ＋qE )＝m v 2l④ 由③④解得F T ＝4920mg 16．(8分)质谱仪原理如图所示，a 为粒子加速器，电压为U 1；b 为速度选择器，磁场与电场正交，磁感应强度为B 1，板间距离为d ；c 为偏转分离器，磁感应强度为B 2.今有一质量为m 、电荷量为＋e 的正电子(不计重力)，经加速后，该粒子恰能通过速度选择器，粒子进入分离器后做半径为R 的匀速圆周运动．求：(1)粒子射出加速器时的速度v 为多少？(2)速度选择器的电压U 2为多少？(3)粒子在B 2磁场中做匀速圆周运动的半径R 为多大？答案：(1)2eU 1m (2)B 1d 2eU 1m (3)1B 22U 1m e解析：(1)在a 中，e 被加速电场U 1加速，由动能定理有eU 1＝12m v 2，得v ＝2eU 1m(2)在b 中，e 受的电场力和洛伦兹力大小相等，即e U 2d ＝e v B 1，代入v 值得U 2＝B 1d 2eU 1m(3)在c 中，e 受洛伦兹力作用而做圆周运动，回转半径R ＝m v B 2e ，代入v 值得R ＝1B 22U 1m e17．(8分)下图为“解放”牌大卡车的远程车灯电路的蓄电池总功率随电流变化的图象，已知蓄电池瞬间短路时的电流为14A.求：(1)该蓄电池的电动势E 和内电阻r.(2)车头两个远程车灯的铭牌上标有“12V 、12W ”字样，若两灯并联接在蓄电池两端，则两灯消耗的总电功率为多少？答案：(1)E ＝14V ；r ＝1Ω (2)P 总＝24W解析：(1)由图可知瞬间短路时总功率P ＝196W ，由P ＝I 短E ，求出E ＝14V ，由P ＝I 2短r ，求出r ＝1Ω(2)一个车灯的电阻：R 灯＝U 2额P 额＝12Ω 两灯并联的电阻：R 并＝R 灯2＝6Ω 电路中的总电流：I ＝E R 并＋r＝2A 两灯总电功率P 总＝I 2R 并＝24W18．(8分)(2009·江苏淮安)如图所示，一根水平光滑的绝缘直槽轨连接一个竖直放置的半径为R ＝0.50m 的绝缘光滑槽轨．槽轨处在垂直纸面向外的匀强磁场中，磁感应强度B ＝0.50T.有一个质量m ＝0.10g ，带电量为q ＝＋1.6×10－3C 的小球在水平轨道上向右运动．若小球恰好能通过最高点，重力加速度g ＝10m/s 2.试求：(1)小球在最高点所受的洛伦兹力F ；(2)小球的初速度v0.答案：(1)8×10-4N (2)m/s解析：(1)设小球在最高点的速度为v ，则小球在最高点所受洛伦兹力F=qvB ①方向竖直向上；由于小球恰好能通过最高点，故小球在最高点由洛伦兹力和重力共同提供向心力，即mg －F ＝m v 2R② 将①代入②式求解可得v ＝1m/s ，F ＝8×10－4N(2)由于无摩擦力，且洛伦兹力不做功，所以小球在运动过程中机械能守恒，由机械能守恒定律可得12m v 20＝mgh ＋12m v 2③ 其中h ＝2R ④求解可得v 0＝21m/s.19．(9分)汤姆孙测定阴极射线粒子比荷的实验原理如下图所示，阴极发出的电子束沿直线射到荧光屏上的O 点时，出现一个光斑．在垂直于纸面的方向上加一个磁感应强度为3.0×10－4T 的匀强磁场后，电子束发生偏转，沿半径为7.2cm 的圆弧运动，打在荧光屏上的P 点．然后在磁场区域加一个竖直向下的匀强电场，电场强度的大小为1.14×103V/m 时，光斑P 又回到O 点，求电子的比荷．答案：1.76×1011C/kg解析：只加磁场时，电子仅受洛伦兹力作用做匀速圆周运动，轨道半径设为r ，由牛顿第二定律知qvB=，比荷为=①加上电场E以后，使偏转的电子束回到原来的直线上，是因为电子受到的电场力E q和洛伦兹力q v B平衡，因此有Eq＝q v B②由①②式得：qm＝ErB2＝1.14×1037.2×10－2×(3.0×10－4)2C/kg＝1.76×1011C/kg.。

人教版高中物理选修3-1综合考试测试卷(含解析)

人教版高中物理选修3-1综合检测卷一、单选题（本大题共17小题，共34分）1.以下关于电场线的说法，正确的是（）A. 电场线是电荷移动的轨迹B. 电场线是实际存在的曲线C. 在复杂电场中,电场线可以相交D. 同一幅图中,电场线越密的地方,电场强度越强2.关于摩擦起电和感应起电的实质，下列说法正确的是（）A. 摩擦起电说明通过做功可以创造电荷B. 摩擦起电说明电荷可以创造C. 感应起电说明电荷可以从物体的一个部分转移到物体另一个部分D. 感应起电说明电荷从带电的物体转移到原来不带电的物体上去了3.关于点电荷的说法正确的是（）A. 点电荷的带电量一定是B. 实际存在的电荷都是点电荷C. 点电荷是理想化的物理模型D. 大的带电体不能看成是点电荷4.图中虚线是某电场的一组等势面．两个带电粒子从P点沿等势面的切线方向射入电场，粒子仅受电场力作用，运动轨迹如实线所示，a、b是实线与虚线的交点．下列说法正确的是( )A. 两粒子的电性相同B. a点的场强小于b点的场强C. a点的电势高于b点的电势D. 与P点相比两个粒子的电势能均增大5.A、B两个点电荷在真空中所产生电场的电场线（其中方向未标出）的分布如图所示．图中C点为两点电荷连线的中点，MN为两点电荷连线的中垂线，D为中垂线上的一点，电场线的分布关于MN左右对称．下列说法中正确的是（）A. A、B两个点电荷一定是等量异种电荷B. A、B两个点电荷一定是等量同种电荷C. C点的电势比D点的电势高D. C点的电场强度比D点的电场强度小6.对库仑定律的数学表达式F=k的以下理解中，正确的是（）A. 此式适用于任何介质中任意两个带电体间相互作用力的计算B. 此式仅适用于真空中任意两个带电体间相互作用力的计算C. 由此式可知,当r趋于零时F趋于无限大D. 式中的k是与、及r的大小无关的恒量,且7.如图所示，a、c、b为同一条电场线上的三点，c为ab中点，a、b电势分别为ϕa=5V，ϕb=3V．则（）A. c点的电势一定为4VB. a点的场强一定比b点场强大C. 正电荷从c点运动到b点电势能一定减少D. 正电荷从a点运动到b点动能一定增加8.关于带电粒子（不计重力）在匀强电场中的运动情况，下列说法正确的是（）A. 一定做曲线运动B. 不可能做匀减速运动C. 一定是匀变速运动D. 可能做匀变速直线运动,不可能做匀变速曲线运动9.下列说法中正确的是( )A. 电场线和磁感线都是一系列闭合曲线B. 在医疗手术中,为防止麻醉剂乙醚爆炸,医生和护士要穿由导电材料制成的鞋子和外套,这样做是为了消除静电C. 奥斯特提出了分子电流假说D. 首先发现通电导线周围存在磁场的科学家是安培10.如图所示,B、C、D三点都在以点电荷为圆心,半径为r的圆弧上将一试探电荷从A点分别移到B、C、D各点时,电场力做功是( )A. B. C.D.11.下列关于电功W和电热Q的说法正确的是( )A. 在任何电路中都有W UIt、Q I Rt,且W QB. 在任何电路中都有W UIt、Q I Rt,但W不一定等于QC. W UIt、Q I Rt均只有在纯电阻电路中才成立D. W UIt在任何电路中都成立, Q I Rt只在纯电阻电路中才成立12.根据电容器电容的定义式可知( )A. 电容器所带的电荷量Q越多,它的电容就越大,C与Q成正比B. 电容器不带电时,其电容为零C. 电容器两极板之间的电压U越高,它的电容就越小,C与U成反比D. 以上答案均不对13.在地球赤道上空,沿东西方向水平放置一根导线,通以自西向东方向的电流,则此导线受到地磁场的安培力作用方向为A. 竖直向上B. 竖直向下C. 由南向北D. 由西向东14.一根导线的电阻为40欧,将这根导线对折后连入电路,这根导线的电阻将变为A. 40欧B. 10欧C. 80欧D. 60欧15.如图所示的电路中,电源的电动势E和内电阻r恒定不变,电灯L发光,如果变阻器的滑片向b端滑动,则A. 电灯L更亮,安培表的示数减小B. 电灯L更亮,安培表的示数增大C. 电灯L变暗,安培表的示数减小D. 电灯L变暗,安培表的示数增大16.一个带电粒子沿垂直于磁场的方向射入一匀强磁场,粒子的一段径迹如图所示径迹上的每一小段都可以近似看成圆弧,由于带电粒子使沿途的空气电离,粒子的能量逐渐减小带电荷量不变从图中情况可以确定( )A. 粒子从b向a运动,带正电B. 粒子从a向b运动,带正电C. 粒子从a向b运动,带负电D. 粒子从b向a运动,带负电17.如图所示,带电粒子不计重力以初速度v从a点进入匀强磁场,运动中经过b点,,若撤去磁场加一个与y轴平行的匀强电场,仍以v从a点进入电场,粒子仍能通过b点,那么电场强度E与磁感应强度B之比为( )A. B. C. D.二、填空题（本大题共5小题，共20.0分，每空1分）18.a、b为电场中同一电场线上的两点，两点的电势分别为φa=8V，φb=6V．将一个带电量为6×10-19C的质子放在电场中的a点．（1）该质子在a点具有的电势能为______ J；（2）该质子从a点运动到b点，电场力做功为______ J．19.A、B两个完全相同的金属球，A球带电量为-3q，B球带电量为7q，现将两球接触后分开，A、B带电量分别变为______ 和______．20.如图所示，Q A=3×10-8C，Q B=－3×10-8C，A，B两相距6cm，在水平方向外电场作用下，A，B保持静止，悬线竖直，则A，B连线中点场强大小___________，方向______________ 。

人教版高中物理选修3-1第一章、第二章综合能力测试

高中物理学习材料（灿若寒星**整理制作）第一章、第二章综合能力测试本卷分第Ⅰ卷(选择题)和第Ⅱ卷(非选择题)两部分．满分100分，时间90分钟．第Ⅰ卷(选择题共40分)一、选择题(共10小题，每小题4分，共40分，在每小题给出的四个选项中，有的小题只有一个选项符合题目要求，有些小题有多个选项符合题目要求，全部选对的得4分，选不全的得2分，有选错或不答的得0分)1．2008年6月24日强雷电袭击杭州，威力之猛近期少有．雷暴天气和雷击事件，引起了杭州市委、市政府的高度重视，要求有关部门加大防雷避雷知识的宣传，提高广大人民群众的防范意识，做好防雷工作，保障人民群众安全．假如在户外我们遭遇雷电，下列防雷措施可行的是()①在大树下避雷雨②停留在山顶、山脊的凉亭等地方避雷雨③不要快速开摩托、快骑自行车和在雨中狂奔④在空旷地带，最好关掉手机电源A．①③B．②③C．①④D．③④2．(2011·浙江重点中学联考)如图所示，在光滑、绝缘的水平桌面上固定放置一光滑、绝缘的挡板ABCD，AB段为直线挡板，BCD段是半径为R的圆弧挡板，挡板处于场强为E的匀强电场中，电场方向与圆直径MN平行．现有一带电量为q、质量为m的小球由静止从挡板内侧上的A点释放，并且小球能恰好沿挡板内侧运动，到D点抛出．则()A．小球运动到N点时，挡板对小球的弹力最大B．小球运动到C点时，挡板对小球的弹力最大C．小球运动到M点时，挡板对小球的弹力最小D．小球运动到D点时，挡板对小球的弹力最小3．(2010·广东广州一模)如图所示为点电荷a、b所形成的电场线分布，以下说法正确的是()A．a、b为异种电荷B．a、b为同种电荷C．A点场强大于B点场强D．A点电势高于B点电势4．一同学将变阻器与一只6V,6～8W的小灯泡L及开关S串联后接在6V的电源E上，当S闭合时，发现灯泡发亮．按此图的接法，当滑片P向右滑动时，灯泡将()A．变暗B．变亮C．亮度不变D．可能烧坏灯泡5．(2010·辽宁大连双基测试)在如图所示的四个电场中，均有相互对称分布的a、b两点，其中a、b两点电势和场强都相同的是()6．(2010·福建四校联考)如图所示的电路中，电源电动势为E，内阻为r，如果将滑动变阻器的滑片向b端滑动，则灯泡L、电表A(均未超过限度)会发生何种变化()A．灯泡L变亮，电流表A示数变小B．灯泡L变亮，电流表A示数变大C．灯泡L变暗，电流表A示数变小D．灯泡L变暗，电流表A示数变大7.(2010·福建泉州3月质检)如图所示，实线为电场线，虚线为带电粒子(不计重力)的运动轨迹，电场中A、B两点的电势分别为φA、φB，粒子在A、B两点的速度大小分别为v A、v B，加速度大小分别为a A、a B，电势能分别为E p A、E p B，则下列关系中正确的是()A．φA>φB B．v A>v BC．a A>a B D．E p A<E p B8.如图所示为汽车蓄电池与车灯(电阻不变)、启动电动机组成的电路，蓄电池内阻为0.05Ω.电流表和电压表均为理想电表，只接通S1时，电流表示数为10A.电压表示数为12V，再接通S2，启动电动机工作时，电流表示数变为8A，则此时通过启动电动机的电流是()A．2A B．8A C．50A D．58A9．在下图电路中K1、K2、K3、K4均闭合，C是极板水平放置的平行板电容器，板间悬浮着一油滴P，断开哪一个开关后P会向下运动？()A．K1B．K2C．K3D．K410.(2011·河南省示范性高中联考)如图所示，足够长的两平行金属板正对着竖直放置，它们通过导线与电源E、定值电阻R、开关S相连．闭合开关后，一个带电的液滴从两板上端的中点处无初速度释放，最终液滴落在某一金属板上．下列说法中正确的是()A．液滴在两板间运动的轨迹是一条抛物线B．电源电动势越大，液滴在板间运动的加速度越大C．电源电动势越大，液滴在板间运动的时间越长D．定值电阻的阻值越大，液滴在板间运动的时间越长第Ⅱ卷(非选择题共60分)二、填空题(共3小题，共18分．把答案直接填在横线上)11．(5分)根据要求填空：(1)图甲为多用电表的示意图，其中S、K、T为三个可调节的部件，现用此电表测量一阻值约为20Ω～30Ω的定值电阻，测量的某些操作步骤如下：①调节可调部件________，使电表指针停在________位置；②调节可调部件K，使它的尖端指向________位置；③将红、黑表笔分别插入“＋”、“－”插孔，笔尖相互接触，调节可调部件________，使电表指针指向________位置．(2)在用多用电表测量另一电阻的阻值时，电表的读数如图乙所示，该电阻的阻值为________Ω.12．(6分)(2011·江门模拟)在“测定金属的电阻率”的实验中，用螺旋测微器测量金属丝直径时的刻度位置如图所示，用米尺测出金属丝的长度L，金属丝的电阻大约为5Ω，先用伏安法测出金属丝的电阻R，然后根据电阻定律计算出该金属材料的电阻率．(1)从图中读出金属丝的直径为________mm.(2)为此取来两节新的干电池、电键和若干导线及下列器材：A．电压表0～3V，内阻10kΩB．电压表0～15V，内阻50kΩC．电流表0～0.6A，内阻0.05ΩD．电流表0～3A，内阻0.01ΩE．滑动变阻器，0～10ΩF．滑动变阻器，0～100Ω①要求较准确地测出其阻值，电压表应选________，电流表应选________，滑动变阻器应选________．(填序号)②实验中某同学的实物接线如图所示，请指出该同学实物接线中的两处明显错误．错误1____________________________________________________错误2____________________________________________________13．(7分)某研究性学习小组设计了以下方法来测量物体的带电量．如图所示的小球是一个外表面镀有金属膜的空心塑料球，用绝缘丝线悬挂于O点，O点固定一个可测量丝线偏离竖直方向角度α的量角器，M、N是两块相同的、正对着竖直平行放置的金属板(加上电压后其内部电场可看作匀强电场)．另外还要用到的器材有天平、刻度尺、电压表、直流电流表、开关、滑动变阻器及导线若干．该小组的实验步骤如下，请你帮助该小组完成：(1)用天平测出小球的质量m，按上图所示进行器材的安装，并用刻度尺测出M、N板之间的距离d，使小球带上一定的电量．(2)连接电路(请在图中的虚线框中画出实验所用的电路图，电源、开关已经画出)．(3)闭合开关，调节滑动变阻器滑片的位置，读出多组相应的电压表的示数和丝线的偏转角度θ.(4)以电压U为纵坐标，以________为横坐标作出过原点的直线，求出直线的斜率k.(5)小球的带电量q＝________.(用m、d、k等物理量表示)三、论述·计算题(共5小题，共42分．解答应写出必要的文字说明、方程式和重要演算步骤，只写出最后答案不能得分，有数值计算的题，答案中必须明确写出数值和单位)14．(10分)地面上空存在一个电场，若地面的重力加速度为g，离地面0.1R(R为地球半径)处一个质量为m 、电量为－q 的负离子恰好平衡，求该处的电场强度．15．(10分)一台国产XQB 30－13型全自动洗衣机说明书中所列的主要技术数据如下表．试根据表中提供的数据计算：(1)这台洗衣机在额定电压下洗衣或脱水时，通过洗衣机的电流是多大？(2)如洗衣、脱水的累计时间为40min ，则洗衣机耗电多少度？额定电压频率额定洗衣、脱水功率额定洗衣、脱水容量整机质量外形尺寸(长×宽×高) 220V 50HZ 360W 3kg 33kg 542mm ×550mm ×920mm16．(10分)下图为“解放”牌大卡车的远程车灯电路的蓄电池总功率随电流变化的图象，已知蓄电池瞬间短路时的电流为14A .求：(1)该蓄电池的电动势E 和内电阻r.(2)车头两个远程车灯的铭牌上标有“12V 、12W ”字样，若两灯并联接在蓄电池两端，则两灯消耗的总电功率为多少？17．(12分)(2011·德州模拟)如图所示的电路中，两平行金属板A 、B 水平放置，极板长l ＝80cm ，两板间的距离d ＝40cm .电源电动势E ＝40V ，内电阻r ＝1Ω，电阻R ＝15Ω，闭合开关S ，待电路稳定后，将一带负电的小球从B 板左端且非常靠近B 板的位置以初速度v 0＝4m /s 水平向右射入两板间，该小球可视为质点．若小球带电量q ＝1×10－2C ，质量为m ＝2×10－2kg ，不考虑空气阻力，电路中电压表、电流表均是理想电表．若小球恰好从A 板右边缘射出(g 取10m /s 2)．求(1)滑动变阻器接入电路的阻值为多少？(2)此时电流表、电压表的示数分别为多少？(3)此时电源的输出功率是多少？详解答案1答案：D解析：表面具有突出尖端的导体，在尖端的电荷分布密度很大，使得其周围电场很强，就可能使其周围的空气发生电离而引发尖端放电．因此不要在大树下避雨；别停留在山顶、山脊的凉亭等地方；快速开摩托、快骑自行车和在雨中狂奔，身体的跨步越大，电压就越大，雷电也越容易伤人；在空旷地带使用手机通话，手机很有可能成为闪电的放电对象．2答案：AC解析：把电场等效为重力场，则小球恰好在圆弧挡板做圆周运动时，小球在“最低点”即N点时挡板对小球弹力最大，小球在“最高点”即M点时，弹力最小．3答案：AD解析：电场线起于正电荷，止于负电荷，电场线的疏密表示场强的大小，并且沿电场线电势降低，故选项A、D正确．4答案：B解析：由图可知，变阻器接入电路的是PB段的电阻丝，当滑片P向右滑动时，接入电路中的电阻丝变短，电阻减小，灯泡变亮，B选项正确．由于灯泡的额定电压等于电源电压，所以不可能烧坏灯泡．5答案：C解析：电势是标量，四个电场中a、b两点的电势均相同；电场强度是矢量，选项A、B、C、D中，a、b两点的场强如图所示，故本题符合题意的是选项C.6答案：D解析：如果将滑片向b端滑动，则R1减小，R总减小，I干增大，电流表A示数变大；则U内增大，U端减小，灯泡L变暗，故选项D正确．7答案：C解析：沿电场线方向电势降低，φB>φA，选项A错误；由电场线的疏密可知，选项C正确；电场力指向轨迹的凹向，故从A到B电场力做正功，电势能减少，动能增加，选项B、D均错．8答案：C解析：只接通S 1时，由闭合电路欧姆定律得：E ＝U ＋Ir ＝12V ＋10×0.05V ＝12.5V ，R 灯＝U I ＝1210Ω＝1.2Ω，再接通S 2后，流过电动机的电流为：I 电动机＝E －I ′R 灯r－ I ′＝12.5－8×1.20.05A －8A ＝50A ，故选项C 正确． 9答案：C解析：油滴受重力G 与电场力F 平衡，欲使液滴向下运动，电场力F<G ，则E 变小，则U 变小，电容器两端电压与R 3两端电压相等，要使R 3两端电压降低，只有断开K 3，所以选C .10答案：B解析：带电液滴在竖直方向受重力作用，在水平方向受电场力作用，两个力都是恒力，做初速度为0的匀变速直线运动，运动轨迹是一条直线，选项A 错误；电源电动势越大，板间电压越大，场强越大，所以带电液滴受电场力越大，液滴所受合力越大，加速度越大，选项B 正确；液滴在板间运动的时间由水平方向的运动决定，电场力越大对应水平方向加速度越大，所以运动时间越短，选项C 错误；电阻R 的大小并不影响两板间电压的变化，选项D 错误．11答案：(1)①S A 、V 的零位 ②×1Ω挡 ③T 右端欧姆挡零位 (2)2.0×104 解析：本题主要考查了多用电表的结构，用欧姆挡测电阻的方法．(1)如图甲，①S 为机械调零旋钮，调节指针指示左边A 、V 的零位．②由题设条件知待测电阻约为20Ω～30Ω，选用×1Ω挡，指针可在中间13刻度线． ③测量电阻以前，红、黑表笔插入“＋”、“－”插孔后，笔尖接触(短接)调节欧姆调零旋钮T ，使指针指在右端欧姆挡刻度线的零位．(2)测另一未知电阻时，由图乙看出选挡旋钮K 在欧姆挡×1k 位置，指针示数为20整，可知该电阻值为20.0×1k ＝2.0×104(Ω)．12答案：(1)0.680(或0.679)(2)①A C E②错误1：导线连接在滑动变阻器的滑片上错误2：电流表内接解析：(1)从螺旋测微器的固定刻度上可以看出，半毫米刻度线已经露出来，因此主尺上应读0.5mm ，可动刻度上接近第18个刻度线，可以估读0.180mm (或0.179mm )，所以该金属丝直径应为0.5mm ＋0.180mm (或0.179mm )＝0.680mm (或0.679mm )．(2)①由电路图知电源是两节干电池，电动势是3V , 用3V 量程的电压表A ；因为电阻丝的电阻大约为5Ω，如果把3V 的电动势全加在电阻丝上，电流才是0.6A ，因此用量程是0.6A 的电流表C ，此题中金属丝的电阻大约为5Ω，为了减小实验误差，应选10Ω的滑动变阻器E .13答案：(2)如图(a ) (4)tan θ (5)mgd k解析：带电小球的受力如图(b )，根据平衡条件有tan θ＝F mg ，又有F ＝qE ＝q U d，联立解得，U ＝mgd qtan θ＝k tan θ，所以应以tan θ为横坐标． 14答案：mg 1.21q，竖直向下．解析：由万有引力定律求出高空的重力加速度，再根据平衡条件求电场强度．地面附近G mM R 2＝mg ，离地面高0.1R 处G mM (1.1R )2＝mg ′，g ′＝g 1.21.高空带电粒子受重力mg ′，竖直向下；电场力Eq ，竖直向上；电场强度，方向竖直向下，Eq ＝mg ′＝m g 1.21. ∴E ＝mg 1.21q. 15答案：1.64A ；0.24度解析：根据额定功率等于额定电压与额定电流的乘积及电功等于电功率与时间的乘积可解本题．(1)额定电压为U ＝220V ，而额定功率P ＝360W ，所以I ＝P U ＝360220A ＝1.64A (2)因为P ＝360W ，t ＝40×60s ＝2400s所以W ＝Pt ＝360×2400J ＝0.24kW ·h ＝0.24度16答案：(1)E ＝14V ；r ＝1Ω (2)P 总＝24W解析：(1)由图可知瞬间短路时总功率P ＝196W ，由P ＝I 短E ，求出E ＝14V ，由P＝I 2短r ，求出r ＝1Ω(2)一个车灯的电阻：R 灯＝U 2额P 额＝12Ω 两灯并联的电阻：R 并＝R 灯2＝6Ω 电路中的总电流：I ＝E R 并＋r＝2A 两灯总电功率P 总＝I 2R 并＝24W17答案：(1)24Ω (2)1A 39V (3)39W解析：(1)设小球在板间飞行时间为t ，精品试卷推荐下载 t ＝l v 0＝0.84s ＝0.2s 根据d ＝12at 2得飞行加速度 a ＝2d t 2＝2×0.40.22m /s 2＝20m /s 2 对小球根据牛顿第二定律得q U AB d－mg ＝ma ，解得： U AB ＝m (g ＋a )d q ＝2×10－2×(10＋20)×0.41×10－2V ＝24V 所以滑动变阻器两端电压U 滑＝U AB ＝24V设通过滑动变阻器的电流为I ，由欧姆定律得，I ＝E －U 滑R ＋r ＝40－2415＋1A ＝1A 滑动变阻器接入电路的阻值R 滑＝U 滑I＝24Ω. (2)此时电流表的示数为1A ，电压表的示数为U ＝E －Ir ＝(40－1×1)V ＝39V(3)电源的输出功率P 出＝IU ＝39W .。

人教版高中物理选修3-1第一章静电场综合测试题答案及详解

高中物理学习材料
（灿若寒星电场综合测试题
本卷分第 Ⅰ 卷 (选择题 )和第 Ⅱ 卷(非选择题 )两部分．满分 100 分，时间 90 分钟．
第 Ⅰ 卷 (选择题共 40 分 )
一、选择题 (共 10 小题，每小题 4 分，共 40 分，在每小题给出的四个选项中，有的小题只有一个
一带电粒子射入此静电场中后，
推荐下载
沿 abcde 轨迹运动．已知 φK<φL<φM，且粒子在 ab 段做减速运动．下列判断中正确的是 ()
精品试卷
A ．粒子带负电 B．粒子在 a 点的加速度大于在 b 点的加速度 C．粒子在 a 点与 e 点的速度大小相等 D．粒子在 a 点的电势能小于在 d 点的电势能 6．如图所示， C 为中间插有电介质的电容器， a 和 b 为其两极板， a 板接地； P 和 Q 为两竖直放置的平行金属板，在两板间用绝缘线悬挂一带电小球； P 板与 b 板用导线相连， Q 板接地．开始悬线静止在竖直方向，在 b 板带电后，悬线偏转了角度 α.在以下方法中，能使悬线的偏角 α变大的是
③小球由 A 到 C 电场力做功是
mgh－
1 2mv
2；
④小球由
A 到 C 电场力做功是
1 2
mv2
＋
mg
R2 － h
.
A ．①③
B ．①④
C．②④
D ．②③
8．带电粒子以速度 v 0 沿竖直方向垂直进入匀强电场为水平方向，大小仍为 v0，则一定有
E 中，如图所示，经过一段时间后，其速度变 ()
A ．电场力与重力大小相等
4．如图所示，在 A 板附近有一电子由静止开始向 B 板运动，则关于电子到达了 B 板时的速率，下

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

物理选修3-1第一章第二章综合测试卷时间：90分钟总分：100分
一、选择题（1-6题为单项选择题，7-10为多项选择题。

每题4分，共40分。

请将答案填于题后表格内）
1.在如图所示的逻辑电路中,为使Y 端输出电信号为“0”,则A 端和B 端输入电信号分别为( )
A.0和0
B.0和1
C.1和0
D.1和1
2.把两根同种材料的电阻丝分别连在两个电路中，A 电阻丝长为L 、直径为d ，B 电阻丝长为3L 、直径为3d.要使两电阻丝在相同时间内产生的热量相等，加在两电阻丝上的电压之比应当满足( )
A.U A ∶U B ＝1∶1
B.U A ∶U B ＝3∶1
C.U A ∶U B ＝1∶3
D.U A ∶U B ＝3∶4
3.在如图所示的电路中,开关S 闭合后,由于某电阻元件发生短路或断路故障,电压表和电流表的读数都增大,则可能出现了下列哪种故障( )
A.R 1短路
B.R 2短路
C.R 3断路
D.R 1断路
4.如图所示，直线a 为某电源的路端电压随电流的变化图线，直线b 为电阻R 两端的电压随电流强度的变化图线．用该电源和该电阻组成的闭合电路，电源的输出功率和电源的内阻分别是( )
A.4 W,0.5 Ω
B.6 W,1 Ω
C.4 W,1 Ω
D.2 W,0.5 Ω
5.如图所示，在点电荷Q 的电场中，一个质子通过时的轨迹如图带箭头的线所示，a 、b 为两个等势面，则下列判断中正确的是( )
A. Q 可能为正电荷，也可能为负电荷
B. 运动中．粒子总是克服电场力做功
C. 质子经过两等势面的动能ka kb E E >
D. 质子在两等势
面上的电势能pa pb
E E >
6.让质子和氘核的混合物沿着与电场垂直的方向进入匀强电场，要使它们最后偏转角相同，这些粒子进入电场时必须具有相同的（）
A. 初速度
B. 动能
C. 动量
D. 质量
7.如图所示,一直流电动机与阻值R=9 Ω的电阻串联接在电源上,电源
电动势E=20 V,内阻r=1 Ω,用理想电压表测出电动机两端电压U=10 V,已知电动机线圈电阻R M =1 Ω,则( )
A.通过电动机的电流为10 A
B.电动机的输入功率为100 W
C.电动机发热消耗的功率为1 W
D.电动机输出功率为9 W
8.如图所示，电源电动势为E ，内阻为r ，R 0为定值电阻，R 为可变电阻，且其总阻值R ＞R 0+r ，则当可变电阻的滑动触头由A 向B 移动时（） A ．电源内部消耗的功率越来越大，电源的供电效率越来越低
B ．R 、R 0上功率均越来越大
C ．R 0上功率越来越大，R 上功率先变大后变小
D ．R 0上功率越来越大，R 上功率先变小后变大
9.在如图所示的电路中，E 为电源，其内阻为r ，L 为小灯泡(其灯丝电阻可视为不变)，R 1、R 2为定值电阻，R 3为光敏电阻，其阻值大小随所受照射光强度的增大而减小，V 为理想电压表．若将照射R 3的光的强度减弱，则( )
A ．电压表的示数变大
B ．小灯泡消耗的功率变小
C ．通过R 2的电流变小
D ．电源内阻消耗的电压变小
10.用伏安法测未知电阻R x 时,若不知R x 的大约数值,为了选择正确的电流表接法以减小误差,可将仪器如图所示接好,只空出一个电压表的一个接头K ,然后将K 分别与a 、b 接触一下,观察电压表和电流表示数变化情况,则( )
A.若电流表示数有显著变化,K 应接a
B.若电流表示数有显著变化,K 应接b
C.若电压表示数有显著变化,K 应接a
D.若电压表示数有显著变化,K 应接b
二、实验题（每空4分，共24分）
11.实验室新进了一批低电阻的电磁螺线管,已知螺线
管使用的金属丝的电阻率ρ=1.7×10-8Ω·m。

课外活动
小组的同学设计了一个实验来测算螺线管使用的金
属丝长度。

他们选择了多用电表、电流表、电压表、
开关、滑动变阻器、螺旋测微器(千分尺)、导线和学
生电源等。

(1)他们使用多用电表精测金属丝的电阻,操作过程分
以下三个步骤:
①将红、黑表笔分别插入多用电表的“+”“-”插孔;选择
电阻挡________;
②_______________________________________;
③把红、黑表笔分别与螺线管金属丝的两端相接,多用电表的示数________。

(2)根据多用电表示数,为了减小实验误差,并在实验中获得较大的电压调节范围,应从如图所示的A、B、C、D四个电路中选择电路来测量金属丝电阻。

测量结果_______（填>、<或=）真实值，原因是_________________。

三、综合题（12、13题各10分，14题16分，共36分）
12.如图所示的电路中,电源提供的电压U=10 V保持不变,已知R1=4 Ω,R2=6 Ω,C=30 μF。

(1)闭合开关S,求电路稳定后通过R1的电流;
(2)将开关S断开,求这以后流过R1的电荷量。

13.为一辆有30多个座位的客车提供动力的一套电池能反复充电1 200多次,每次充电仅需3~5个小时,可让客车一次性跑500 km,客车时速最高可达180 km。

如果该客车总质量为9×103kg,当它在某城市快速公交路面上以v=90 km/h的速度匀速行驶时,驱动电机的输入电流I=150 A,电压U=300 V。

在此行驶状态下(g取10 m/s2),求:
(1)驱动电机的输入功率P电;
(2)若驱动电机能够将输入功率的80%转化为用于牵引汽车前进的机械功率P机,求汽车所受阻力的大小;
14.如图所示，水平放置的两块平行金属板板长l＝5.0 cm，两板间距d＝1.0 cm，两板间电压为90 V，且上板为正极板，一个电子沿水平方向以速度v0＝2.0×107 m/s，从两板中间射入，不计电子的重力，电子的质量为m＝9.0×10－31kg，电荷量为e ＝－1.6×10－19 C，求：
(1)电子偏离金属板的侧位移是多少？
(2)电子飞出电场时的速度大小是多少？
(3)电子离开电场后，打在屏上的P点，若s＝10 cm，
求OP之长．
1 2 3 4 5 6 7 8 9 10
参考答案
11.答案:(1)”×1”挡；将红、黑表笔短接,调整调零旋钮欧姆调零；4Ω
(2)D；<；电压表分流作用
12.解析:(1)闭合S,电路达到稳定后电容器相当于断路。

由欧姆定律得通过R1的电流为
I= A=1 A
(2)S断开前,电容器两极板间的电压等于R2两端的电压,即有U C=U2=IR2=1×6 V=6 V
电容器所带的电荷量为
Q=CU C=30×10-6×6 C=1.8×10-4 C
S断开且电路稳定时,电容器两极板间的电压等于电源提供的电压U,电容器所带的电荷量为Q'=CU=30×10-6×10 C=3×10-4 C
流过R1的电荷量等于电容器所带电荷量的增加量,即
ΔQ=Q'-Q=3×10-4 C-1.8×10-4 C=1.2×10-4 C。

答案:(1)1 A(2)1.2×10-4 C
13.解析:(1)驱动电机的输入功率
P电=IU=150×300 W=4.5×104 W。

(2)在匀速行驶时P机=0.8P电=Fv=F f v
F f==1 440 N。

答案:(1)4.5×104 W(2)1 440 N
14.（1）5×10－3 m（2）426×106m/s（3）2.5×10－2m。
