压力容器平板封头厚度计算

椭圆封头展开面积计算

椭圆封头几何形状讨论及展开面积计算符号说明 a,a m——椭圆的长半轴，mm b,b m——椭圆的短半轴，mm D i，D o——椭圆封头的内外径，mm D m——封头的中径，mm h——封头的直边高度，mm h i——椭圆封头的曲面深度，mm h o——椭圆封头的曲面高度，mm m——椭圆的长短轴之比，m=a/b α——封头的厚径比，α=δ/D i δ——封头的厚度，mm 椭圆封头由于受力较好，加工较易，因此被广泛应用于化工、轻工、石油及制药等行业的中低压容器。人们通常认为椭圆封头是由半个椭圆壳和一段直边圆筒组成的，椭圆封头制造时封头展开面积就是根据这一假设推导计算的，然而构成椭圆封头的那半个椭圆壳是不是真正的椭圆壳呢?如果不是，又当如何计算椭圆封头的展开面积呢?笔者根据回转壳体的基本概念详细分析椭圆封头的几何形状，并根据椭圆封头真正的几何形状推导其展开面积，为制造提供准确的下料尺寸。 1 椭圆封头几何形状 1.1 回转壳体基本概念壳体是被两个曲面所限定的物体，等分壳体各点厚度的曲面称为壳体的中面，中面是回转曲面的壳体称为回转壳体，而回转曲面则是一条平面曲线绕同平面的一根轴旋转而成的曲面，并称这条平面曲线为该回转曲面的母线。回转壳体尤其是回转薄壳的几何形状通常根据中面母线来描述。 1.2 中面母线方程等厚度的椭圆封头无疑也是一个回转壳体，但无论是冲压还是旋压成型的椭圆封头只能保证其椭圆壳部分的内表面(或外表面)为椭球面，中面及外表面(或内表面)并非椭球面，即其内表面(或外表面)母线是椭圆，而中面及外表面(或内表面)母线并非椭圆。中面及外表面(或内表面)母线方程可以根据内表面(或外表面)母线椭圆按如下方法推出。假定椭圆封头椭圆壳部分的内表面母线是椭圆，见图1。已知内表面母线上一点A1(x1,y1)，其坐标应满足椭圆方程： (1) 式中，a=D i/2， b=h i。

标准椭圆封头汇总

标准椭圆封头EHA DN*1.21+2倍直边+厚度+加工余量（1.211*(公称直径+壁厚)+2*直边高度）碟形封头代号DH 标准JB/T4729-94参数：R＝0.904Dg r＝0.173Dg H＝0.225Dg 下料尺寸：＝1.167Dg+2h 浅碟形封头下料公式： Dp＝1.12（Dg+S）+2h+20 h＝0.19Dg（曲面高度）球形封头展开尺寸：1.42Di（内直径）+2δn（名义厚度）+80 1) 椭圆封头下料公式：（冲压） D展=1.19（Di+2S）+2h +20 或D展=1.2Di+2h +20 （旋压） D展=1.15（Di+2S）+2h +20 R= 0.833 Di Di: 内径 H: 拱高 r = 0.256 Di S : 壁厚 h = 0.25 Di h :直边高 2) 浅碟封头下料公式： Di1500-3300 D展 = 1.12Di+2h +S Di3400-6500 D展 = 1.15Di+2h +S R = Di r = 0.1Di H = 0.193Di 3) 平顶封头下料公式： D展 = (Di – 2R) +π (R + 1/2S) + 2h + 20 锥形封头（不计直边部分）看成是一个等腰梯形，延伸两个斜边得一个等腰三角形，运用勾股定理可以计算出斜边长度，既为展开料的半径R，再加上直边高度H，封头展开园料半径最终为（R+H）。然后计算出封头中径（公称直径加壁厚）的周长C。再计算出展开园料的周长C1=2πR。最后用C/C1得出一个小于1的数值，用这个数值乘以360°，即为（扇形）封头展开料的夹角。以上的方法没有计算收口使用的边料重合部分的面积。这点一定要计算上去，可以按封头扇形的面积计算，上面的方法是可行的。不过实际上只需要用锥体放样就好了。

EHA封头下料直径尺寸及计算公式

壁厚（S）mm 4 5 6 8 10 12 14 16 18 20 22 24 26 28 30 DN 直边（h2）mm25 40 50 下料直径φφ410 φ435 毛重Kg 6 7 8 11 15 18 21 24 27 300 容积（V）0.0053 M3 7.8 5.8 质量Kg 3.8 4.8 下料直径φφ475 φ495 毛重Kg 7 9 11 14 19 23 27 31 35 350 容积（V）0.0080 M3 10.3 7.6 质量Kg 5 6.3 下料直径φφ535 φ560 毛重Kg 9 11 14 18 25 30 35 40 45 400 容积（V）0.0115 M3 质量Kg 6.4 8 9.7 13.1 16.5 20 23.6 下料直径φφ595 φ620 毛重Kg 11 14 17 22 30 36 42 48 54 450 容积（V）0.0159 M3 质量Kg 7.9 10 12 16.2 20.4 24.8 29.2 下料直径φφ655 φ680 毛重Kg 14 17 20 27 37 44 51 58 66 79 500 容积（V）0.0213 M3 质量Kg 9.6 12.1 14.6 19.6 24.7 30 35.3 40.7 46.2 51.8 下料直径φφ715 φ740 φ750 毛重Kg 16 20 24 32 43 51 60 70 79 550 容积（V）0.0227 M3 质量Kg 11.5 14.4 17.4 23.4 29.5 35.7 41.9 48.3 54.8 61.4

壁厚（S）mm 4 5 6 8 10 12 14 16 18 20 22 24 26 28 30 DN 直边（h2）mm25 40 50 下料直径φφ775 φ805 φ810 毛重Kg 19 24 28 38 51 61 71 83 93 110 121 132 600 容积（V）0.0353 M3 质量Kg 13.5 17 20.4 27.5 34.6 41.8 49.2 56.7 64.2 71.9 下料直径φφ835 φ870 φ890 毛重Kg 22 27 33 34 59 70 82 94 100 126 650 容积（V）0.0442 M3 质量Kg 15.7 19.7 23.8 31.9 40.2 48.5 57 65.6 74.4 83.2 下料直径φφ895 φ930 φ950 毛重Kg 25 32 38 51 69 82 95 109 122 144 158 172 186 700 容积（V）0.0545M3 质量Kg 18.1 22.7 27.3 36.6 40.6 55.7 65.4 75.3 85.2 95.3 下料直径φφ1020 φ1050 φ1070 毛重Kg 33 41 49 65 85 102 119 137 154 182 200 218 236 800 容积（V）0.0796M3 质量Kg 23.3 29.2 35.1 47.1 59.3 71.5 83.9 96.5 109.2 136.6 151.1 165.8 180.6 下料直径φφ1140 φ1165 φ1200 毛重Kg 41 51 61 82 106 127 148 169 191 228 250 272 295 317 900 容积（V）0.1113M3 质量Kg 29.2 3605 44 58.9 74.1 89.3 104.8 120.4 136.1 152 168.1 184.4 200.8 217.3 下料直径φφ1260 φ1295 φ1320 毛重Kg 50 62 75 100 130 157 183 211 237 276 303 330 357 384 411 1000 容积（V）0.1503M3 质量Kg 35.7 44.7 53.8 72.1 90.5 109.1 127.9 146.9 166 185.3 204.8 224.5 244.4 264.4

压力容器强度计算公式及说明

压力容器壁厚计算及说明一、压力容器的概念同时满足以下三个条件的为压力容器，否则为常压容器。 1、最高工作压力P ：9.8×104Pa ≤P ≤9.8×106Pa ，不包括液体静压力； 2、容积V ≥25L ，且P ×V ≥1960×104L Pa; 3、介质：气体，液化气体或最高工作温度高于标准沸点的液体。二、强度计算公式 1、受内压的薄壁圆筒当K=1.1～1.2，压力容器筒体可按薄壁圆筒进行强度计算，认为筒体为二向应力状态，且各受力面应力均匀分布，径向应力σr =0，环向应力σt =PD/4s ，σz = PD/2s ，最大主应力σ1＝PD/2s ，根据第一强度理论，筒体壁厚理论计算公式， δ理＝ P PD －σ][2 考虑实际因素， δ＝P PD φ－σ][2+C 式中，δ—圆筒的壁厚（包括壁厚附加量），㎜； D — 圆筒内径，㎜； P — 设计压力，㎜； [σ] — 材料的许用拉应力，值为σs /n ，MPa ； φ— 焊缝系数，0.6～1.0； C — 壁厚附加量,㎜。 2、受内压P 的厚壁圆筒 ①K ＞1.2，压力容器筒体按厚壁容器进行强度计算，筒体处于三向应力状态，且各受力面应力非均匀分布（轴向应力除外）。径向应力σr ＝--1(2 22a b Pa 22 r b ）环向应力σθ＝+-1(222a b Pa 22 r b ）轴向应力σz =2 22 a b Pa - 式中，a —筒体内半径，㎜；b —筒体外半径，㎜； ②承受内压的厚壁圆筒应力最大的危险点在内壁，内壁处三个主应力分别为： σ1＝σθ＝P K K 1 122-+ σ2=σz =P K 11 2-

封头、罐壁尺寸计算、法兰

一、1.球形封头下料尺寸：D=Dix3.14156/2+2hi 2.标准椭圆封头下料尺寸：D=1.2Di+2hi+（0-50）。（注：括号内尺寸由封头厂提供） 3.蝶形封头：由于蝶形封头变化较多，暂时还没有见到计算公式，可以测量其弧长+2hi 确定。式中：D----下料尺寸 mm。 Di----封头内直径 mm。 hi-----直边高度 mm。二、已知容器（罐）封头，计算容器壁展开长度：（封头周长/3.1416-一个壁厚）*3.1416=容器（罐）壁展开长度三、这几个缩写主要表示法兰颈与筒体或者接管的焊接结构形式 WN 是【带颈对焊法兰】 TH 是【螺纹颈法兰】对焊环松套法兰】 RF 表示密封面 M 凸面 FM 凹凸面 RF 突面 SO 是【带颈平焊法兰】 BL 是【法兰盖】也叫“盲板 SW 是【承插焊法兰】
LJ 是【松套法兰】此类现在在 2009 年新标准中业已不存在了，被修改为【LF/SE
class 150 是美国 ASME 标准体系中的压力等级，我国化工部标准援引欧洲、美国标准体系，故引入了这种压力等级体系 class150=PN2.0=公称压力为 2.0MPa class300=PN5.0=公称压力为 5.0MPa 等等等等 Bar 是压力单位，1Bar 约等于 0.1MPa，可以此类推【注意】公称压力为 2.0，并不代表小于等于 2.0MPa 设计压力都可以使用此压力等级下的法兰，不同温度、不同材质、不同类型密封面和焊接结构形式的法兰有不同的最大使用设计压力。一般 2.0MPa 在通常情况下的设计压力徘徊在 1.6～2.0MPa 之间，详细数据请见 HG/ T 20615-2009 化工部法兰标准

压力容器的强度计算].doc

压力容器的强度计算本章重点要讲解内容：（1）理解内压容器设计时主要设计参数（容器内径、设计压力、设计温度、许用应力、焊缝系数等）的意义及其确定原则；（2）掌握五种厚度（计算壁厚、设计壁厚、名义壁厚、有效壁厚、最小壁厚）的概念、相互关系以及计算方法；能熟练地确定腐蚀裕度和钢板负偏差；（3）掌握内压圆筒的厚度设计；（4）掌握椭圆封头、锥形封头、半球形封头以及平板封头厚度的计算。（5）熟悉内压容器强度校核的思路和过程。第一节设计参数的确定 1、我国压力容器标准与适用范围我国现执行GB150－98 “钢制压力容器”国家标准。该标准为规则设计，采用弹性失效准则和稳定失效准则，应用解析法进行应力计算，比较简便。 JB4732-1995《钢制压力容器—分析设计标准》，其允许采用高的设计强度，相同设计条件下，厚度可以相应地减少，重量减轻。其采用塑性失效准则、失稳失效准则和疲劳失效准则，计算比较复杂，和美国的ASME标准思路相似。 2、容器直径（diameter of vessel）考虑压制封头胎具的规格及标准件配套选用的需要，容器筒体和封头的直径都有规定。对于用钢板卷制的筒体，以内径作为其公称直径。表1 压力容器的公称直径（mm）如果筒体是使用无缝钢管直接截取的，规定使用钢管的外径作为筒体的公称直径。表2 无缝钢管制作筒体时容器的公称直径（mm）

3、设计压力（design pressure）（1）相关的基本概念（除了特殊注明的，压力均指表压力） ?工作压力P W：在正常的工作情况下，容器顶部可能达到的最高压力。 ①由于最大工作压力是容器顶部的压力，所以对于塔类直立容器，直立进行水压试验的压力和卧置时不同； ②工作压力是根据工艺条件决定的，容器顶部的压力和底部可能不同，许多塔器顶部的压力并不是其实际最高工作压力（the maximum allowable working pressure）。 ③标准中的最大工作压力，最高工作压力和工作压力概念相同。 ?设计压力指设定的容器顶部的最高压力，与相应的设计温度一起作为设计载荷条件，其值不低于工作压力。 ①对最大工作压力小于0.1Mpa 的内压容器，设计压力取为0.1Mpa； ②当容器上装有超压泄放装置时，应按“超压泄放装置”的计算方法规定。 ③对于盛装液化气体的装置，在规定的充满系数范围内，设计压力由工作条件下，可能达到的最高金属温度确定。（详细内容，参考GB150-1998，附录B（标准的附录），超压泄放装置。） ?计算压力P C是GB150-1998 新增加的内容，是指在相应设计温度下，用以确定元件厚度的压力，其中包括液柱静压力，当静压力值小于5％的设计压力时，可略去静压力。 ①注意与GB150-1989 对设计压力规定的区别；《钢制压力容器》规定设计压力是指在相应设计温度下，用以确定容器壳壁计算厚度的压力，亦是标注在铭牌上的设计压力，取略高或等于最高工作压力。当容器受静压力值大于5％设计压力时，应取设计压力与液柱静压力之和进行元件的厚度计算。使许多设计人员误将设计压力和液柱静压力之和作为容器的设计压力。 ②一台设备的设计压力只有一个，但受压元件的计算压力在不同部位可能有所变化。 ③计算压力在压力容器总图的技术特性中不出现，只在计算书中出现。 4、设计温度（Design temperature）设计温度是指容器在正常工作情况下，在相应的设计压力下，设定的受压元件的金属温度。主要用于确定受压元件的材料选用、强度计算中材料的力学性能和许用应力，以及热应力计算时设计到的材料物理性能参数。 ●设计温度不得低于元件金属在工作状态可能达到的最高温度； ●当设计温度在0℃以下时，不得高于元件金属可能达到的最低温度； ●当容器在各部分工作状态下有不同温度时，可分别设定每一部分的设计温度； 5、许用应力(Maximum allowable stress values) 许用应力是以材料的极限应力除以适当的安全系数，在设计温度下的许用应力的大小，直接决定容器的强度，GB150-1998 对钢板、锻件、紧固件均规定了材料的许用应力。表3 钢制压力容器中使用的钢材安全系数

压力容器考试题库带答案

《压力容器设计考核题》姓名：分数：一、填空题(每空1分，共40分) 1.设计盛装液化石油的储罐容器，使用法兰连接的第一个法兰密封面，应采用高颈对焊法兰，金属缠绕垫片(带外环 )和高强度螺栓组合。 2.气密性试验应在液压试验合格后进行。对设计图样要求做气压试验的压力容器，是否需再做气密性试验，应在设计图样上规定。 3.压力容器的壳体，封头，膨胀节，开孔补强，设备法兰，球罐的球壳板，换热器的管板和换热管， M36（含M36）以上的设备主螺栓，公称直径大于等于 250mm的接管和管法兰等均作为主要受压元件。 4.压力容器设计单位不准在外单位设计的图样上加盖压力容器设计资格印章； 5.用于制造压力容器壳体的钛材应在退火状态下使用。 6.压力容器投用后，首次内外部检验周期一般为 3 年 7.GB150.1-2011使用于设计压力不大于 35 Mpa的压力容器的设计，制造，检验与验收。 8.计算压力是指在相应设计温度下用以确定元件厚度的压力。 9.设计温度指容器在正常工作情况下，设定的元件的元件金属温度。在任何情况下,元件金属的表面温度，不得超过钢材的允许使用温度。10.只设置一个安全阀的压力容器，根据压力高低依次排列:设计压力、工作压力、最高工作压力、开启压力、试验压力： (1) 工作压力 (2) 最高工作压力 (3) 开启压力 (4) 设计压力 (5) 试验压力。 11.两个不同垫片，他们的形状和尺寸均相同且都能满足密封要求，则选用m(垫片系数)值小的垫片较好。 12.在法兰设计计算中比压力y是考虑预紧状态下需要的最小螺栓截面计算时使用，垫片系数m是考虑操作状态下需要的最小螺栓截面

筒体和封头壁厚的计算

筒体和封头壁厚的计算计算基准：工作压力：6kgf/cm 2（表压）设计压力：10 kgf/cm 2（绝压）温度：常温筒体直径：φ2000；φ3000；φ4000 1、筒体壁厚的计算：根据公式 []p S t -Φ=σ2pD i 0 mm 式中：S 0——计算壁厚，mm P ——设计压力，kgf/cm 2 D i ——圆筒内径，mm [σ]t ——设计温度下圆筒材料的许用应力，kgf/cm 2 C ——壁厚的附加量 φ——焊缝系数，取0.85 选用材质为普通碳钢，《化工设备》（李健主编）第237页查得 100℃以下的许用应力为1270 kgf/cm 2，把上述相关数据代入公式，得 10 85.0127022000100-???=S =9.30mm 实际应用壁厚：S=S 0+C C= C 1+C 2+C 3 C 1——钢板厚度的负偏差，mm C 2——腐蚀裕度，mm C —加工减薄量，mm

1C 2=1mm, C 3= S 0×10%=0.93mm 故 C=0.8＋1＋0.93=2.73mm S=9.30＋2.73=12.03实际取12mm 2、标准椭圆封头壁厚的计算：根据公式 []Kp K S t -Φ=σ2pD i 0 mm 式中：S 0——计算壁厚，mm P ——设计压力，kgf/cm 2 D i ——圆筒内径，mm [σ]t ——设计温度下圆筒材料的许用应力，kgf/cm 2 C ——壁厚的附加量 φ——焊缝系数，取0.85 K ——系数，标准椭圆封头D i /2h i =2，查得K=1 选用材质为普通碳钢，《化工设备》（李健主编）第237页查得 100℃以下的许用应力为1270 kgf/cm 2，把上述相关数据代入公式，得 10 185.01270220001010?-????=S = 9.30 mm 实际应用壁厚：S=S 0+C C= C 1+C 2+C 3 C 1——钢板厚度的负偏差，mm C 2——腐蚀裕度，mm C ——加工减薄量，mm

ASME压力容器强度计算软件.

ASME 压力容器强度计算软件一．运行环境 1、中文Windows 操作系统和Word2000字处理软件。 2.CPU为586以上的PC计算机，喷墨或激光打印机，鼠标。二．软件计算内容 A，元件类 1.内压筒体、封头； 2.外压筒体、封头； 3.圆锥体； 4.平盖； 5.管颈厚度及开孔补强； 6.法兰； 7.浮头法兰；8.U型管式、浮头式管板；9.固定管板及TEMA膨胀节；10.换热管壁厚；11.换热器分程隔板厚度；12.设备的最低设计金属温度；13.夹套与容器间封闭件；14.EJMA膨胀节。 B.设备类 1.卧式容器； 2.立式设备四．材料库软件材料库包含ASME规范的所有材料，用户只需使用鼠标点取材料名称，软件将快速查出有关机械性能。对于非ASME规范材料，用户可在相应窗口栏位直接输入材料名称及有关机械性能或在材料库中增加材料性能。五．数据的输入、修改、输出特点 1.在数据输入方面：数据输入界面以中文提示与图形示意结合的方式；双击数据输入界面可将用户所输入的数据打印输出，以供校对。 2.在数据存储与修改方面：同种元件或设备以记录方式存储在相应的数据文件中，用户对已输入的数据可根据图号进行查询、删除、修改等操作。 3.在计算结果输出方面：形成图表格式的英文计算结果，并以Word文档文件输出。六．软件安装

用户应运行Setup安装，在安装过程中，必须使用指定缺省目录。七．元件及设备具体功能与特点 1.内压、外压筒体与封头计算：本模块可根据用户需要按ASME标准的内径公式或外径公式进行内、外压设计或校核计算。 2.平盖计算：本模块根据ASME标准有关公式对螺栓连接平盖和整体焊接平盖行设计或校核计算。 3.圆锥体计算：本模块可对承受内压、外压、轴向外载荷的无折边锥体、一端有折边锥体、两端有折边锥体进行设计或校核计算。

压力容器无量纲计算

综合题、2000m 3丙烯球形储罐该球罐2003年投入使用，今年首次全面检验时，在赤道带两支柱之间的一块球壳板上发现了一个380X30mm折皱，经过打磨消除后，形成一个长 420mm，宽80mm最深处6mm凹坑。在其周围未发现其它表面缺陷及隐藏缺陷，若不考虑介质的腐蚀和材质劣化，问该凹坑是否需要补焊？回答：1、是否可以根据无量纲参数G0值来判断，该凹坑是否需要补焊？首先判断该凹坑条件是否符合，进行无量纲参数G 0计算的凹坑条件。答：（1）如果在壁厚余量范围内，则该凹坑允许存在。否则，将凹坑按其外接矩形规则化为 2A、2B、C，计算无量纲参数，如果小于0.10，贝U凹坑在允许范围内。

总的比较结果结论：该凹坑条件适合进行无量钢参数GO计算 (2)计算无量纲常数： G o=C/T >A/」RT=6/42 X210/ 7842 M2=0.037<0.10 经无量钢计算不需要补焊

二、综合应用某中压空气缓冲罐2004年制造，内径=1300mm壁厚14mm，出厂质量证明文件显示A、B类焊缝实际进行了24%射线检测，川级合格，不要求进行焊后热处理，今年在进行首次全面检验发现如下问题： (1 )、位于筒体上的空气进出口管内径为750mm,强度计算表明接管按照HG20582-1998《钢制化工容器强度计算规定》中的压力面积进行了强度计算，经对进出口接管与筒体连接的焊接接头进行磁粉检测未见缺陷显示，焊接接头超声波检测和开口附近壁厚未见异常。 (2)、本次检验中对制造过程未进行射线检测的射线焊接接头进行了部分 X射线检测，发现缺陷的底片评定如下表中片号“ H”代表环焊缝Z”代表纵焊缝探伤人员已按JB/T4730.2-2005进行评定对发现的条状夹渣采用《TOFD衍射时差法超声检测》方法反复测试等到缺陷厚度方向的高度Z3-1位置长6mm，夹渣的自身高度小于1mm °Z3-2 位置长20mm夹渣自身高度为3mm，两处条状夹渣均无开裂扩展迹象。如何针对上述所有情况如何按压力容器定期检验规则评定该容器的安全状况等级？并说明各种情况的安全状况等级的评定过程需要考虑的情况及评级过程（不考虑“如果能采用有效方式确认缺陷是否活动，则表5表6中的缺陷长度容限值可以增加50%”情况）答：（1）因

封头制作流程示意

生产流程示意图一、材料验收、入库保存：材料检验员依据“采购单”和钢板质量证明书进行检验。核对钢板质量证明书上的炉批号、材质、规格、数量、标准规范、交货状态、附加要求等是否与实物喷标一致，确认无误后编制公司的入库号，并登记台帐。对于奥氏体型不锈钢卷板，按GB150-2011要求进行复验，并在板头上用记号笔标记“板头”，在排版放样时将板头用于常压封头。低温容器焊条按批进行药皮含水量复验，焊丝不定期的进行成分复验。

切割后，圆片未吊运前进行标记移植，如客户有打钢印要求的也随即打钢印，钢印打好后对其进行拓印，如图所示。二、切割、下料：不锈钢区域与碳钢区域已完全分开，有专门的不锈钢车间6#7#，6#车间为不锈钢材料库、切割、焊接、剪边、抛光和打磨，7#车间为不锈钢成品库和酸洗。

三、焊接：按焊接作业指导书进行施焊。焊接前检查标记移植和下料尺寸是否正确。四、打磨：焊缝正反面打磨至与母材齐平，粗磨后进行抛光处理。打磨前检查标记移植和圆片表面划伤情况，打磨后测量焊缝厚度是否达标。

五、成型一（冲压）：按工艺流转检验卡要求选择正确的模具尺寸，压制前检查标记移植和下料尺寸是否正确，压制后检查最小厚度，封头表面有无鼓包、压痕和拉伤问题。五、成型二（压鼓）：按工艺流转检验卡要求选择正确的模具尺寸，压制前检查标记移植是否正确，整板圆片下料是否与工艺卡一致，压制过程使用样板测量断面形状，压制后测量最小厚度是否符合工艺卡要求。

五、成型三（旋压）：按工艺流转检验卡要求选择正确的模具尺寸，旋压前检查标记移植是否正确，旋压后测量最小厚度和断面形状是否符合工艺卡要求。六、热处理：按工艺流转检验卡要求进行对应热处理，热电偶数量和位置按工艺卡执行，如无特殊要求则至少需要在炉膛上中下的封头上设测温点。热处理结束后需测量封头有无失圆情况。

权威封头展开计算公式

权威封头展开计算公式标准椭圆封头EHA DN*1.21+2倍直边+厚度+加工余量（1.211*(公称直径+壁厚)+2*直边高度）碟形封头代号DH 标准JB/T4729-94参数：R＝0.904Dg r＝0.173Dg H＝0.225Dg 下料尺寸：＝1.167Dg+2h 浅碟形封头下料公式：Dp＝1.12（Dg+S）+2h+20 h＝0.19Dg（曲面高度）球形封头展开尺寸：1.42Di（内直径）+2δn（名义厚度）+80 1) 椭圆封头下料公式：（冲压）D展=1.19（Di+2S）+2h +20 或D展=1.2Di+2h +20 （旋压）D展=1.15（Di+2S）+2h +20 R= 0.833 Di Di: 内径H: 拱高 r = 0.256 Di S : 壁厚 h = 0.25 Di h :直边高 2) 浅碟封头下料公式： Di1500-3300 D展= 1.12Di+2h +S Di3400-6500 D展= 1.15Di+2h +S R = Di r = 0.1Di H = 0.193Di 3) 平顶封头下料公式： D展= (Di –2R) +π(R + 1/2S) + 2h + 20

锥形封头（不计直边部分）看成是一个等腰梯形，延伸两个斜边得一个等腰三角形，运用勾股定理可以计算出斜边长度，既为展开料的半径R，再加上直边高度H，封头展开园料半径最终为（R+H）。然后计算出封头中径（公称直径加壁厚）的周长C。再计算出展开园料的周长C1=2πR。最后用C/C1得出一个小于1的数值，用这个数值乘以360°，即为（扇形）封头展开料的夹角。以上的方法没有计算收口使用的边料重合部分的面积。这点一定要计算上去，可以按封头扇形的面积计算，上面的方法是可行的。不过实际上只需要用锥体放样就好了。

管道压力试验封头型式及厚度的确定

长输管道压力试验封头型式及厚度的确定郭明万摘要：根据长输管道的材质和压力等级，匹配常用的压力容器用钢板作为管道压力试验封头用材料，按压力容器的方法确定封头的结构型式和厚度。关键词：压力试验；封头；厚度符号说明 δ——计算厚度，mm； P ——计算压力，MPa；等于设计压力与压力试验管段液位高差静压力之和； c ——封头内直径，mm； D i [σ]t——设计温度下材料的许用应力，MPa； φ——焊接接头系数，采用整板料取1； α——圆锥半顶角，（°）；压力试验是管道施工涉及人身和财产安全的关键工序，在管道设计规范、施工规范中均未对管道压力试验的封头型式、材质与厚度作出相应的规定，施工单位一般根据经验和材料的实际情况确定，存在着较大的安全风险。但压力管道（最大直径φ1219mm，最高设计压力10MPa）与压力容器（最大直径超过φ5000mm，最高设计压力大于100MPa）同属承压类特种设备，把管道等同于筒体很长的压力容器，管道压力试验与压力容器的压力试验就是完全相同的，因此，用压力容器的方法确定长输管道试压封头是满足管道要求的。管道压力试验的封头型式、材质与厚度可以根据压力容器的基本要求和计算方法确定。

1 封头型式的确定压力容器用封头根据几何形状的不同，一般分为球形封头、椭圆封头、碟形封头、锥形封头、平盖等。以峰值应力和截面突变情况为依据，优先选用球形封头，其它封头依次次之，平盖的受力状况最差，截面突变最大。 1.1球形封头球形封头截面形状为半球形，球形封头没有相应的专业制造标准，到目前为止，一般按照GB150进行设计计算，参照JB/T4746制造，根据需要，封头直边可有可无，供需双方协商确定。由于截面突变最小，其受力状况最好，在同等条件下所需的金属厚度最小，其厚度计算公式为： δ= P c D i 4[σ]tφ-P c 但由于封头深度较大，加工难度相对较大，且考虑到与管道（筒体）等厚度焊接的因素，从经济适用出发，球形封头一般用于压力较高的场合才能体现其受力状况佳、用料厚度较小的优势。建议设计压力≥8.0MPa的管道采用球形封头作为试压封头。 1.2椭圆封头（本文指标准椭圆封头）椭圆封头截面形状为半椭圆形，按GB150进行设计计算，按JB/T4746制造加工。其截面突变和受力状况仅次于球形封头，加工深度较小，使用最普遍，标准椭圆封头厚度计算公式为： δ= P c D i 2[σ]tφ-0.5P c 建议设计压力＜8.0MPa的管道采用标准椭圆封头作为试压封头。 1.3碟形封头使用较少，不采用。

中压容器的制造

中压容器的制造一、中压容器分析该中压容器是一个承受内压的钢制焊接压力容器。在规定的使用温度和对应的工作压力下，应保证安全可靠，罐体的基本结构部件包括筒体、封头、管接头、人孔圈。鉴于国家标准，标准椭圆型封头带有一直边圆筒，其长度为40mm，因而罐体的筒体只需2920mm，故筒体可以直接一块钢板冷卷、焊接而成。二、原材料准备 1.钢材复检入库、存储、发放筒体结构材料16MnVR，按技术要求符合GB6654-1996，验收合格后，应按标准入库存放。 2.钢材预处理 1)矫正、矫平本设计采用多辊矫平机进行机械矫形，使板料通过矫板机的上下两列辊子之间，在辊子压力的作用下，受到多次反复弯曲，整个钢板得到均匀的拉长，使多种原始曲率逐步趋向一致变为单一，并不断减小，最终得到矫平。 2)除锈、涂防护导电漆钢材加工前应进行表面净化，利用酸洗、碱洗等化学法和打磨、喷砂等机械法来去铁锈、杂质，并涂防护漆。三、基本元件加工 1.放样、划线、号料按照设计图样，在放样平台上用1：1的比例尺寸，划出结构或者零件的图形和平面展开尺寸，号料和划线采用划针或者磨尖的石笔、粉线作线。 2.下料（筒体和封头）下料尺寸： ○1筒体下料尺寸由于筒体采用圆柱筒身卷焊法制造，故筒节展开长按下式计算： L=πDm-ΔL=π(Di+S)+ΔL （Dm为平均直径，Di为内径，S为壁厚，）考虑冷卷伸长和焊缝收缩的双重影响，只需加上一定的加工余量即可，通常加工余量为5mm。代入容器数据，可算得 L=2630mm

同时纵向也需要一定的加工余量，一般可以是5mm，因此整个筒节下料单个钢板的规格具体为（长*宽*高）：2630*2925*12mm ○2封头下料尺寸由于封头制造采用旋压法制造，因而展开计算公式如下： D=1.15（Di+2S）+2h +20 （Di为公称直径，S为壁厚，h为直边高度）代入容器数据，可算得 D=1080mm 因此整个封头的下料尺寸为直径1080mm，厚度14mm 切割方法：采用火焰切割（气割）的方式，是利用预热火焰加热金属，然后喷射高速氧流（称为切割氧），使割缝处燃烧并吹去氧化渣，从而把金属分割开来。切割后，利用等离子切割机、刨边机等切去边缘或划线以外的多余金属以及影响焊接质量的各种缺陷，并为焊接做好坡口，即I型坡口。 3.成形 ○1筒体成形采用冷卷成形的成形方法，利用四辊卷板机，对钢板进行预弯工作和终弯成形。 ○2封头成形采用单机旋压法（有模旋压），在旋压机上成形，并利用刨边机、旋压机等进行边缘加工，加工出符合焊接要求的坡口（I型）。四、装配、焊接和检测 1.部件装配、检测与开孔 ○1筒体焊接、无损检测及开孔筒体纵缝焊接，因容器质量要求高，又小批量生产，故采用埋弧焊双面焊，先内后外，不开坡口，由于材料为16MnR，应该选择在室内焊接。焊接前须保证坡口及附近表面无杂质，无氧化皮等。焊接后根据需要，可以进行焊缝热处理以消除内应力，并进行校圆，以保证外形尺寸，圆度、棱角度等，同时进行无损检测，检验是否合格。筒体纵缝焊接完后，根据管接头位置及尺寸进行开孔切割，并对割出的坡口进行打磨方可组织、焊接。

压力容器强度计算

压力容器强度计算第一节设计参数的确定 1、我国压力容器标准与适用范围我国现执行GB150－98 “钢制压力容器”国家标准。该标准为规则设计，采用弹性失效准则和稳定失效准则，应用解析法进行应力计算，比较简便。 JB4732-1995《钢制压力容器—分析设计标准》，其允许采用高的设计强度，相同设计条件下，厚度可以相应地减少，重量减轻。其采用塑性失效准则、失稳失效准则和疲劳失效准则，计算比较复杂，和美国的ASME标准思路相似。 2、容器直径（diameter of vessel）考虑压制封头胎具的规格及标准件配套选用的需要，容器筒体和封头的直径都有规定。对于用钢板卷制的筒体，以内径作为其公称直径。表1 压力容器的公称直径（mm）如果筒体是使用无缝钢管直接截取的，规定使用钢管的外径作为筒体的公称直径。表2 无缝钢管制作筒体时容器的公称直径（mm） 3、设计压力（design pressure）（1）相关的基本概念（除了特殊注明的，压力均指表压力） ?工作压力P W：在正常的工作情况下，容器顶部可能达到的最高压力。 ①由于最大工作压力是容器顶部的压力，所以对于塔类直立容器，直立进行水压试验的压力和卧置时不同； ②工作压力是根据工艺条件决定的，容器顶部的压力和底部可能不同，许多塔器顶部的压力并不是其实际最高工作压力（the maximum allowable working pressure）。 ③标准中的最大工作压力，最高工作压力和工作压力概念相同。 ?设计压力指设定的容器顶部的最高压力，与相应的设计温度一起作为设计载荷条件，其值不低于工作压力。 ①对最大工作压力小于0.1Mpa 的内压容器，设计压力取为0.1Mpa； ②当容器上装有超压泄放装置时，应按“超压泄放装置”的计算方法规定。 ③对于盛装液化气体的装置，在规定的充满系数范围内，设计压力由工作条件下，可能达到的最高金属温度确定。（详细内容，参考GB150-1998，附录B（标准的附录），超压泄放装置。）

封头制造工艺

编码：JYL技-01/11 版次：A 修改：1 页码：24/40 封头压制工艺守则 1 主题内容与适用范围本规程规定了受压封头冲压的技术要求和操作方法。并适用于材质为碳钢、低合金钢的翻边、平拆管板、椭圆封头及碟形封头拱形管板的加热压制和修复。 2 引用标准 GB/T25198-2010 《钢制压力容器用封头》 GB/T25198-2010 《锅壳式锅炉受压元件制造技术条件》 3 对操作人员的技术要求 3.1 操作人员应熟悉图样、技术要求及工艺规范。 3.2 操作人员应熟悉所用设备、模具、工具的性能、结构及必要的维修知识,严格遵守操作规程。加热炉和压力机的操作人员须持有操作许可证,方能上岗操作。 3.3 操作人员要认真做好现场管理工作,对工件、模具、工具应具有相应的工位器具,整齐放置在指定地点,防止碰损、锈蚀。 4 设备及工装 4.1 各种油压机、加热炉、送料小车等设备的性能应符合设备说明书中的规定。 4.2 工装模具、工具、量具有成形模、复合模具、脱件装置、支脚、紧固扳手、手锤、大锤、风动砂轮、风铲、钢卷尺、盒尺、钢板尺、弯尺、卡尺、内外卡钳、测温仪等,模具应经检查合格方可使用。量具与仪表应按规定经周期检定合格。 5 对封头毛坯的制作 5.1封头毛坯尺寸（计算公式） P=1.2(PN+δ+2h) 5.2划下料线时,先划十字中心线,再划坯料线及人孔开孔线,人孔之长短轴要与十字中心线重合且长轴必须与钢板轧制方向垂直（轧制方向通常为钢板长度方向）。 5.3下料时,封头毛坯外圆可用手工切割，易采用定心切割,推荐采用仿形切割。 5.4 封头毛坯的拼接 5.4.1 封头毛坯应尽量采用整块钢板制成。若需拼接时,允许由两块钢板按GB/T25198-2010标准和GB/T25198-2010标准、施工图样进行。 5.4.2 焊接后，内表面拼接焊缝以及影响成形质量的外表面拼接焊缝,在成形前应将焊缝余高打磨至与母材齐平,铲平长度为离圆坯外边缘300～350mm。

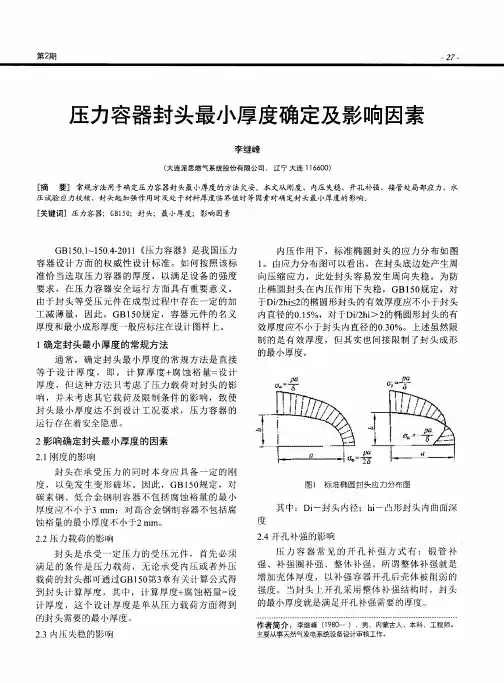

压力容器材料厚度计算

球冠封头展开外径计算

球冠封头展开外径计算 1, 球冠封头展开计算公式： D=)4(22h d +2δ 式中：D-展开直径； d-球冠直径；h-球冠高；δ-加工余量；球冠封头就是一个球缺公称直径就是弦长，可以算出对应的弧长，弧长就是展开直径。其实很简单。例如：1980sina30是球冠封头的展开半径， 1980sina30是弦长的一半 30度角对应的弧长，才是展开半径。图中是30度，实际情况可能不是30度，假设是A 度，球形曲面的半径是R ，那弧长就是2πR*A/360。这就是展开直径，除以2，就是半径。 2.球形封头下料尺寸：D=Dix 3.14156/2+2hi 3.标准椭圆封头下料尺寸：D=1.2Di+2hi+（0-50）。（注：括号内尺寸由封头厂提供） 4.蝶形封头：由于蝶形封头变化较多，暂时还没有见到计算公式，可以测量其弧长+2hi 确定。式中：D----下料尺寸mm 。 Di----封头内直径mm 。 hi-----直边高度mm 。封头中：球形、椭圆形、碟形、球冠形、锥壳和平盖等几种封头形式怎么分 GB/T25198-20110 球冠的面积计算公式： S = 2πRH 推导过程如下：假定球冠最大开口部分圆的半径为 r ，对应球半径 R 有关系：r = Rcosθ，则有球冠积分表达：球冠面积微分元 dS = 2πr*Rdθ = 2πR^2*cosθ dθ 积分下限为θ，上限π/2 所以：S = 2πR*R (1 - sinθ) 其中：R(1 - sinθ)即为球冠的自身高度H 所以：S = 2πRH

我要求球冠表面积,已知道r,高度H,且知道球冠计算公式是S = 2πRH 这个R该如何求得. R2=r2+（R-h）2 = r2+R2+h2-2Rh 整理得 R =（r2+h2）/2h

封头下料计算公式

封头展开计算公式标准椭圆封头EHA DN*1.21+2倍直边+厚度+加工余量（1.211*(公称直径+壁厚)+2*直边高度）碟形封头代号DH 标准JB/T4729-94参数：R＝0.904Dg r＝0.173Dg H＝0.225Dg 下料尺寸：＝1.167Dg+2h 浅碟形封头下料公式：Dp＝1.12（Dg+S）+2h+20 h＝0.19Dg（曲面高度）球形封头展开尺寸：1.42Di（内直径）+2δn（名义厚度）+80 1) 椭圆封头下料公式：（冲压）D展=1.19（Di+2S）+2h +20 或D展=1.2Di+2h +20 （旋压）D展=1.15（Di+2S）+2h +20 R= 0.833 Di Di: 内径H: 拱高 r = 0.256 Di S : 壁厚 h = 0.25 Di h :直边高 2) 浅碟封头下料公式： Di1500-3300 D展= 1.12Di+2h +S Di3400-6500 D展= 1.15Di+2h +S R = Di r = 0.1Di H = 0.193Di 3) 平顶封头下料公式： D展= (Di –2R) +π(R + 1/2S) + 2h + 20 锥形封头（不计直边部分）看成是一个等腰梯形，延伸两个斜边得一个等腰三角形，运用勾股定理可以计算出斜边长度，既为展开料的半径R，再加上直边高度H，封头展开园料半径最终为（R+H）。然后计算出封头中径（公称直径加壁厚）的周长C。再计算出展开园料的周长C1=2πR。最后用C/C1得出一个小于1的数值，用这个数值乘以360°，即为（扇形）封头展开料的夹角。以上的方法没有计算收口使用的边料重合部分的面积。这点一定要计算上去，可以按封头扇形的面积计算，上面的方法是可行的。不过实际上只需要用锥体放样就好了。
