微机保护装置改造施工方案
变电站改造项目技术方案
变电站改造项目技术方案一、项目背景随着社会经济的不断发展，电力需求持续增长，对电力系统的稳定性和可靠性提出了更高的要求。
现有的变电站名称变电站由于设备老化、容量不足等问题，已无法满足日益增长的用电需求。
为了提高供电质量，保障电力供应的稳定性和可靠性，需要对该变电站进行全面改造。
二、改造目标本次变电站改造项目的主要目标是：1、提高变电站的供电能力，满足未来一段时间内的用电增长需求。
2、更换老化设备，提高设备的运行可靠性和稳定性。
3、优化变电站的布局和接线方式，降低损耗，提高电能传输效率。
4、实现变电站的智能化监控和管理，提高运维效率和安全性。
三、改造内容（一）一次设备改造1、变压器更换老旧的变压器，选用新型节能、大容量的变压器，以提高供电能力和效率。
2、断路器将原有的老旧断路器更换为性能更优、可靠性更高的新型断路器，确保电网的安全可靠运行。
3、隔离开关对隔离开关进行更新换代，选用操作更灵活、绝缘性能更好的产品。
4、母线对母线进行改造或更换，增大母线的载流能力，优化母线的布置方式。
（二）二次设备改造1、继电保护装置更新继电保护装置，采用先进的微机保护技术，提高保护的准确性和快速性。
2、自动化监控系统安装智能化的自动化监控系统，实现对变电站设备的实时监测、控制和数据分析。
3、通信系统升级通信系统，确保数据传输的稳定和快速，实现与上级调度中心的有效通信。
（三）土建工程改造1、变电站场地平整对变电站场地进行平整，确保设备安装和运行的稳定性。
2、建筑物修缮对变电站的主控楼、配电室等建筑物进行修缮和改造，满足新设备的安装和运行要求。
3、消防设施改造完善消防设施，提高变电站的消防能力，确保设备和人员的安全。
四、技术方案（一）一次设备技术方案1、变压器选型根据变电站的负荷预测和供电需求，选择合适容量和型号的变压器。
新型变压器应具有低损耗、低噪音、高可靠性等特点。
2、断路器选型选用真空断路器或 SF6 断路器，具备开断能力强、操作寿命长、维护工作量小等优点。
铁路10kV配电所微机保护设计新思路
铁路10kV 配电所微机保护设计新思路铁道第一勘测设计院电气化处 莫汉军 上海市政工程设计研究院轨道研究所 叶玉萍 摘 要 就铁路10kV 配电所微机保护的集中保护与分散保护模式,提出设计新思路。
关键词 配电所 微机保护 设计1 概述铁路10kV 配电所是铁路车站、通信、信号、站场等各种负荷供电的枢纽,在铁路供电系统中有着极其重要的地位。
铁路10kV 配电所的保护可靠性、操作灵活性是保证其所供电质量的前提。
因此,铁路10kV 配电所的合理化设计尤为关键。
2 铁路10kV 配电所的设计思路铁路10k V 配电所一般采用直流操作系统,使用带直流电磁操动机构的断路器。
均设置有:高压室、电容器室、控制室及辅助建筑。
铁路10kV 配电所保护方式一般有集中保护和分散保护2种模式,每种模式又有电磁保护、晶体管保护、微机保护3种保护方式。
控制方式有调度所远程控制、控制室集中控制、高压室就地控制3种。
为适应铁路技术的发展,铁路10k V 配电所一般均采用微机保护方式。
本文主要就微机保护的集中保护与分散保护阐述观点。
集中保护是指将高压室高压开关柜需进行保护的单位设在控制室控保屏上集中保护;分散保护是指将高压室高压开关柜需进行保护的单位设在高压开关柜上就地保护,仅将各种数据传输至控制室。
现今铁路10kV 配电所一般采用集中保护方式。
在控制室设有交直流屏、电度表屏、微机控保屏和微机控制台。
微机控保屏内设有:各回路对应的微机保护装置,每个保护装置都有自己的管理模块、保护模块和测控模块,每个模块都由自己的单片机系统控制,软件硬件相互独立,模块之间并列运行,通过内部的串行通讯接口松散相连。
测控模块和保护模块中的任何一个出现故障,不会影响另一个模块的运行。
保护模块的定值整定、调试及动作数据上传,都是通过管理模块完成。
正常运行时,管理模块循环查询保护和测控模块,将查询到的保护数据报文或实时数据通过液晶显示器显示出来并保存,以便发给当地上位主站。
变电站超期保护装置更换方案分析和探讨
变电站超期保护装置更换方案分析和探讨发布时间：2021-09-06T08:34:34.638Z 来源：《工程建设标准化》2021年第11期作者：仇晓红[导读] 按照继电保护和安全自动装置运行管理规程规定，微机保护装置的使用年限一般不低于12 年，对于运行不稳定，工作环境恶劣的微机保护装置可根据情况适当缩短使用年限。
随着电网的不断发展，很多保护装置陆续达到使用年限，存在设备老化、故障率高，影响了电网的安全稳定运行。
仇晓红国网山西省电力公司运城供电公司山西省运城市 044000摘要：按照继电保护和安全自动装置运行管理规程规定，微机保护装置的使用年限一般不低于12 年，对于运行不稳定，工作环境恶劣的微机保护装置可根据情况适当缩短使用年限。
随着电网的不断发展，很多保护装置陆续达到使用年限，存在设备老化、故障率高，影响了电网的安全稳定运行。
本文探讨对10kV微机保护系统进行升级改造，根据电网对标准化的要求使用最新的标准化的PCS装置进行替代升级替换原RCS装置，这将有利于提升电网运行的稳定性及其可维护性。
本文将从改造工作范围、技术路线、调试步骤等方面加以阐述。
通过对10kV微机保护装置进行无缝改造，使其综合自动化性能和可维护性得到极大提升。
1引言目前大量存在运行超过12年的10kVRCS系列微机保护装置，部分装置甚至超过15年。
根据规程（DL/T587-2007）的规定微机继电保护装置的使用年限一般为12年，对于运行不稳定、工作环境恶劣的微机保护装置可根据运行情况适当缩短使用年限。
因此有佛山供电局有大量的10kVRCS系列微机保护装置属于超期服役。
该类型的保护装置普遍存在装置液晶面板模糊，长时间不间断运行造成装置插件电子元器件老化，有较大的安全隐患，迫切需要对保护装置更换改造。
随着计算机电子信息技术的高速发展，变电站自动化软、硬件产品技术也得到了很大的提高。
越来越多的高性能、高可靠性的硬件设备，为提高监控系统性能和电网安全稳定提供了可靠地硬件基础。
XX变主变保护装置更换施工方案
35kVXX变电站主变保护装置更换施工方案二〇一二年十二月一日说明一、本施工方案一式六份，分别送局生技部、安监部、调度中心、变电管理所,另一份放在施工现场，一份单位存档。
二、施工方案经过上级审批通过后，必须严格按计划执行，各类施工必须按计划时间开工及在计划工期内完成。
三、施工方案中的各类施工,如涉及到需要办理停电第一种工作票时必须按规定报票。
四、较大型的施工项目,如需有关部门人员到施工现场的,应事先告知。
五、在施工过程中如需申请中间验收的应及时通知相关部门人员组织中间验收,并妥善保管中间验收结论.六、工程完工后申请竣工验收,经验收合格后，办理竣工报告及移交相关资料等.编制: 审核：会审:批准:35kV草XX站主变保护装置更换施工方案一工程概况：由于草塘变主变差动保护装置差动保护存在缺陷，为了进一步保护证电网的安全运行，提高供电可靠性，根据局工作安排，需对35kVXX 变电站主变保护装置进行更换。
主要工作如下：1、拆除原主变保护保护装置CSC221N,在该安装位置处安装新保护装置CSC—1、对柜面平布置需进行调整,装设保护压板面板下移；将最下面块面板上移一个位置;3、将五防电编码锁安装位置进行调整，对面板开孔，安装非电气量保护装置二组织措施：1、工作任务：草塘变电站主变保护装置更换工程施工2、现场人员安排及职责分工：电力调度控制中心总协调负责人:XXX-全面负责具体实施工作的协调管理工作负责人：XXX—全面负责具体神话工作的协调管理安全负责人:XXX—负责安全监督、工作人员的（包括厂家技术员）的监护技术负责人:XXX—负责技术监督,工作完毕后的资料报告的收集、整理、上报工作班成员:XXX、XXX 、厂家技术人员（1名）3、工作班成员必须严格遵守工地纪律，文明施工，施工完毕做到“工完、料尽、场地清"。
4、施工结束必须严格执行验收制度,验收合格后方可投运。
5、计划工作时间为：2012 年月日－月日。
110kV程洋岗变电站微机防误系统施工方案
汕头供电局110kV程洋岗变电站技术改造微机防误闭锁系统施工方案批准：审核:编写:盛克军长园共创电力安全技术股份有限公司二0一一年八月目录一、工程概况二、工作范围三、组织措施四、施工材料说明五、安装、调试过程六、工作安排七、安装、调试要求八、安全技术措施九、环境保护及文明施工一、工程概况受汕头供电局委托,由我公司负责对110kV程洋岗变电站微机防误闭锁装置进行更换，本期工程在运行站中进行，为确保110kV程洋岗变电站微机防误闭锁装置安装、调试工作顺利进行，确保不因安装调试而造成人为事故,特定出本施工方案。
二、工作范围：110kV程洋岗变电站：110kV高压场地10kV高压室10kV接地变室注：1、安装数量以现场实际安装量为准2、具体安装位置见附图Ⅰ三、组织措施：1、工作票签发人: 盛克军工作负责人：朱辉现场安全员：邓先海工作班成员：邓先海，许芳剑,胡业宇2、安装所用的工器具：电焊机，电钻，电源线，扳手，螺丝刀等.四、施工材料说明1、所有的五防锁具都用Ａ３钢制成2、所有用的螺丝都由不锈钢制成五、安装、调试过程1、现场五防锁具的安装。
2、程序输入、数据编程。
(集体逻辑说明如下）3、对现场所安装的五防锁具编码及灵活性测试.4、调试完成后对现场五防闭锁设备进行验收。
六、工作安排1、现场五防锁的安装对现场一次设备进行安装五防锁具，由我单位自行安装，汕头供电局安排配合。
工期：三天，（在锁具安装期间，其它事宜可并行工作）。
2、程序输入、数据编程包括：程序的输入、数据的编制。
工期:一天，工程投产前完成3、现场所安装的五防锁具编码及灵活性测试包括：对现场安装的五防锁具进行编码、对现场安装的五防锁具进行各方面的测试等。
工期：一天,工程投产前完成4、调试完成对现场所有五防闭锁设备进行验收包括：对已完成的程序软件、图形系统及现场安装的五防设备进行全面验收，检查各方面是否达到预定要求.工期：按现场实际情况而定七、安装、调试要求1、我公司负责所有程序的输入，对现场的五防逻辑关系及编制完成的设备名称表数据进行打印，需方要及时核对.2、对所有已安装设备进行自检。
35kV变电站10kV侧高压柜现场改造方案

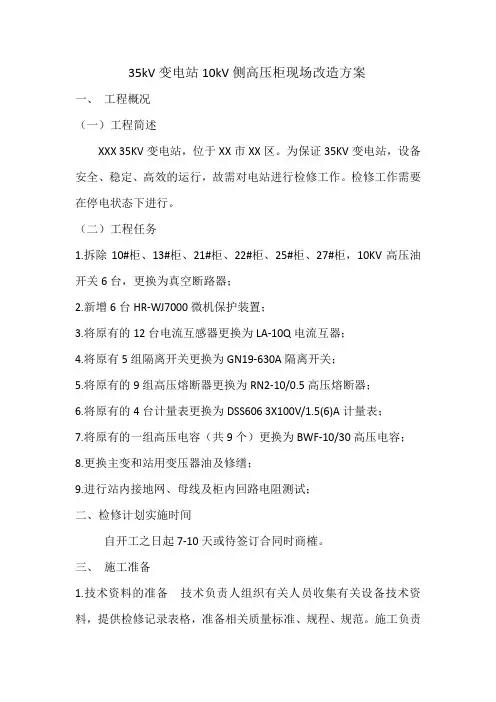

35kV变电站10kV侧高压柜现场改造方案一、工程概况（一）工程简述XXX 35KV变电站，位于XX市XX区。
为保证35KV变电站，设备安全、稳定、高效的运行，故需对电站进行检修工作。
检修工作需要在停电状态下进行。
（二）工程任务1.拆除10#柜、13#柜、21#柜、22#柜、25#柜、27#柜，10KV高压油开关6台，更换为真空断路器；2.新增6台HR-WJ7000微机保护装置；3.将原有的12台电流互感器更换为LA-10Q电流互器；4.将原有5组隔离开关更换为GN19-630A隔离开关；5.将原有的9组高压熔断器更换为RN2-10/0.5高压熔断器；6.将原有的4台计量表更换为DSS606 3X100V/1.5(6)A计量表；7.将原有的一组高压电容（共9个）更换为BWF-10/30高压电容；8.更换主变和站用变压器油及修缮；9.进行站内接地网、母线及柜内回路电阻测试；二、检修计划实施时间自开工之日起7-10天或待签订合同时商榷。
三、施工准备1.技术资料的准备技术负责人组织有关人员收集有关设备技术资料，提供检修记录表格，准备相关质量标准、规程、规范。
施工负责人将检修方案对参加施工的人员及民工进行技术交底，确保每一个参加工作的人员都了解施工的质量目标、检修方案和安全措施从技术上为检修顺利进行做好充分准备。
2.检修力量准备为保质、保量、按时完成检修工作，要求参加检修工作的人员均有电工电网作业证或其它有关电网作业的资格证书。
3.材料供应检修所需的各种材料依据技术负责人对施工材料统计、分解、汇总、编制的材料表由材料负责人组织接收、清点安排到检修现场切实把好材料质量关。
4.主要检修检测设备、仪器、专用工具，由施工方自备。
辅助工具，双方协调。
四、主要设备检修施工安排1.拆除高压柜GG-1A油开关6台，安装VS1-12/630真空断路器6台，柜号10#，13#，21#，22#，25#，27#。
一次制作和连接，一次线利用原有排，标件施工方自备。
发变组微机保护改造施工安全措施
发变组微机保护改造施工安全措施前言为了保证电力设备的可靠运行和安全性，发电厂必须进行定期检修和维护工作。
在发变组微机保护改造施工中，安全问题是首要考虑的因素。
本文将介绍发变组微机保护改造施工的安全措施。
工程概述发电厂的发变组是电力系统中的重要组件，它们的正常运行对电网的稳定和安全运行有着重要的意义。
为了保障发变组的安全和可靠运行，需要对发变组微机保护进行改造施工，提升发变组的保护能力。
发变组微机保护改造施工包含以下内容：1.原有微机保护系统的拆卸和更换；2.新微机保护系统的安装和调试；3.新微机保护系统的联调和测试。
安全措施安全是施工中必须考虑的问题，下面是针对发变组微机保护改造施工的安全措施：制定安全方案在开展发变组微机保护改造施工前，必须制定相应的安全方案。
安全方案应包括：1.施工方案：明确施工流程、作业技术、施工方案及施工时间等；2.安全预控措施：针对可能出现的危险，制定安全预控措施，保证施工现场的安全；3.安全应急措施：在遇到紧急情况时，应急措施必须得到妥善处理，减少或者避免事故的发生。
安全培训和考核施工前应对施工人员进行安全培训，包括操作规程、安全措施和应急处理等，确保他们对施工过程掌握清楚和理解到位。
同时需对施工人员进行安全考核，检验他们在安全方面的知识掌握情况。
施工现场环境为保证施工现场的安全，施工人员应保证施工区域的照明和通风良好，避免施工现场陷入黑暗或者缺氧的情况，确保每个参与施工的人员都可以正常工作和呼吸。
穿戴个人防护装备人身安全是施工中最重要的问题，施工人员需要佩戴符合卫生部门要求的安全防护用品，如：安全鞋、安全帽、防护眼镜，呼吸防护用品等。
施工现场管理在施工现场，必须有专人进行现场管理，对施工进展情况及时了解和沟通施工人员要求，对施工程序和质量进行监管，以保证施工的顺利进行，同时减少事故发生的可能性。
施工品质保障施工品质是相当重要的一环，发电厂施工应根据相关标准和验收要求，进行质量控制，建立质量档案，并根据安全要求加强现场监测，确保施工质量。
微机综保装置更换施工方案
微机综保装置更换施工方案1. 简介微机综保装置是电力系统中的重要设备，用于监测电力系统的工作状态，提供保护和控制功能。
随着设备老化和技术进步，更换微机综保装置已成为一项必要的工程。
本文档将介绍微机综保装置更换的施工方案，包括预备工作、拆除旧设备、安装新设备等步骤。
2. 预备工作在进行微机综保装置更换施工之前，需要完成以下预备工作：2.1 设计方案确定根据现有系统的特点和需求，确定更换微机综保装置的设计方案。
包括选择新设备的型号和规格，确定新设备的布置方式等。
2.2 施工计划制定制定详细的施工计划，包括工程周期、人员安排、材料采购等。
确保施工过程有条不紊地进行。
2.3 材料准备根据设计方案和施工计划，准备所需材料，包括新设备、电缆、连接器、工具等。
2.4 安全措施制定安全措施，确保施工过程中工作人员的人身安全。
包括佩戴防护设备、设置安全警示标识等。
3. 拆除旧设备在更换微机综保装置之前，需要将旧设备进行拆除，并做好相应的处理。
具体步骤如下：3.1 关断电源在进行拆除工作之前，必须先关断微机综保装置的电源，确保工作安全。
3.2 拆卸外壳拆卸微机综保装置的外壳，获得内部设备的接触。
3.3 断开电缆连接根据设备的布置方式和连接方法，逐一断开电缆的连接。
注意记录每个电缆的位置和接线方式，以便后续安装使用。
3.4 拆除设备根据拆卸顺序，逐一拆卸微机综保装置的各个部件。
注意做好防尘工作，避免污染其他设备和工作环境。
3.5 处理旧设备拆除完成后，对旧设备进行处理。
可以选择回收、报废或其他合适的处理方式。
4. 安装新设备在拆除旧设备并处理完毕后，开始安装新的微机综保装置。
具体步骤如下：4.1 安装设备根据设计方案，按照设备的布置方式，将新设备安装到预定位置。
确保设备安装牢固稳定。
4.2 连接电缆根据记录的电缆位置和接线方式，逐一连接电缆。
确保连接准确无误。
4.3 安装外壳安装微机综保装置的外壳，保护内部设备免受外部环境的影响。
(新)XX继电保护及自动装置安装方案
（新）XX继电保护及自动装置安装方案XXX继电保护及自动装置安装方案1概述XXXX工程继电保护根据《继电保护和安全自动装置技术规程》（GB14285）和《“防止电力生产重大事故的二十五项重点要求”继电保护实施细节》以及《“四川电网220kV-500kV 继电保护配置和选型原则”》要求，并考虑电站按“无人值班”运行原则进行配置，本电站所有保护均采用微机型保护装置。
2主要设备技术特性2.1发变组保护屏发变组保护屏中含有发电机、主变压器、厂用变压器、励磁变压器的主后备保护以及发电机断路器操作箱。
其中发电机和主变压器的电气保护均采用双重化配置，配两套完全独立的电气保护，并且两套主保护采用不同原理构成，两套保护的交流电流/交流电压回路、直流电源回路、跳闸输出回路及信号回路等完全独立，其中一套保护因检修维护等原因短期退出运行时不影响另一套的正常工作，即不影响发电机变压器组的正常运行。
主变压器的非电气量保护装置及出口回路与其它电气保护完全独立分开，在保护柜内的安装位置也相对独立。
2.2500kV短线保护500kV短引线差动保护（87B-A，87B-B）：保护瞬时动作于断开本联合单元主变压器两侧各断路器及发电机组停机。
2.3500kV线路小区保护(87L-A，87L-B)在500kV开关站输电线路小区装设两套独立的差动保护，用于保护该区域内的短路故障。
保护动作后跳开线路断路器并启动断路器失灵保护，并给线路对侧断路器发出跳闸信号。
2.4500kV母线保护(87B-A，87B-B)每条500kV母线保护采用两套微机母线差动保护，两套母线保护动作后断开接在此母线上的所有断路器。
2.5500kV断路器保护500kV断路器保护包括断路器失灵保护、非全相运行保护、自动重合闸装置以及断路器分相操作箱。
2.6500kV线路保护屏每条500kV线路设有两套完全独立的保护，均包括全线速动的主保护和完整的后备保护、远方跳闸就地判断装置、以及过电压保护和远方收发信装置。
变电站综自设备改造工程施工方案
忠路35kV变电站综自设备改造及主变增容工程施工方案工程概况忠路35kV变电站于2002年10月建成投运，变电容量1×2000kVA，变电站综自采用深圳振华CDD-2000B系统。
经过近十年连续运行，变电站多套微机保护装置损坏，监控系统、远动系统基本瘫痪，安全隐患突出，加之近期主变严重过载，影响忠路供区安全可靠供电。
为保证该站安全稳定运行，公司决定改造变电站综合自动化系统1套，更换S11-4000/35型变压器1台，为优化改造施工作业方案，减少停电施工作业时间，确保改造施工作业安全、施工进度和作业质量，现根据3月26日根据现场勘察情况，制定本方案。
二、施工任务（一）变电站综自设备改造（1）35/10kV双卷变压器微机保护装置1套。
（2）10-35kV线路微机保护及测控装置11套（35kV线路保护装置3套，10kV线路保护装置8套），集中组屏。
（3）综合测控装置1套（4）24路小电流选线装置1套（5）变电站后台监控系统1套（6）远动系统1套（7）更换蓄电池18只12V100AH2、主变增容规模退出目前运行主变，将建南变电站S9-4000/35主变安装至忠路变电站现有主变位置。
3、全站一次设备防腐及水泥杆架加固补强4、微机防误系统改造全站增加网络微机防误系统一套。
（三）工程安装范围1、35kV出线间隔3个（35KV户外真空开关3台）、35kV母线TV间隔1个及相应间隔保护自动装置。
2、10kV出线间隔6个（10KV户外真空开关6台）、10kV母线TV间隔1个（10kV母线TV 一台）及相应间隔保护自动装置。
3、35kV主变间隔1个（主变1台、35kV户外真空开关1台、10kV户外真空开关1台）及主变保护自动装置。
（四）工程特点1、本工程属改造工程，时间紧、任务重，点多面广，涉及部门多，人员复杂，必须合理安排，紧密配合。
2、施工现场与出线构架带电部位隔离，所有35kV线路继续运行，10kV忠后线、忠镇线继续运行，确保文斗、玉河变电站及忠路集镇供电。
变电站继电保护设备安装施工方案两篇
《变电站继电保护设备安装施工方案》一、项目背景随着电力需求的不断增长，为了确保电力系统的安全、稳定运行，提高供电可靠性，需要对某变电站进行继电保护设备的安装。
本次安装工程将涉及多种先进的继电保护设备，旨在提升变电站的自动化水平和故障应对能力。
该变电站是地区重要的电力枢纽，承担着为周边工业、商业和居民用户供电的重任。
由于原有继电保护设备老化、技术落后，难以满足日益增长的电力需求和安全标准，因此进行本次升级改造工程。
二、施工步骤1. 施工准备- 组织施工人员进行技术培训，熟悉继电保护设备的安装要求和操作规程。
- 对施工现场进行勘察，确定设备安装位置和布线方案。
- 准备施工所需的工具、材料和设备，确保其质量和数量满足施工要求。
- 与相关部门协调，办理施工许可证和停电申请等手续。
2. 设备开箱检查- 在设备到货后，组织相关人员进行开箱检查。
检查设备的外观是否完好，有无损坏、变形等情况。
- 核对设备的型号、规格、数量是否与设计要求一致。
- 检查设备的技术文件、合格证、说明书等是否齐全。
3. 基础制作与安装- 根据设备的安装要求，制作设备基础。
基础的尺寸、强度和水平度应符合设计要求。
- 将制作好的基础安装在指定位置，并进行调整和固定。
确保基础牢固可靠，水平度误差不超过规定范围。
4. 设备安装- 将继电保护设备按照设计要求安装在基础上。
安装过程中，应注意设备的方向、位置和间距，确保设备安装整齐、美观。
- 连接设备的电源线、信号线和接地线。
接线应牢固可靠，标识清晰，符合电气安装规范。
5. 调试与测试- 在设备安装完成后，进行调试和测试。
调试内容包括设备的功能测试、性能测试和参数设置等。
- 对继电保护设备进行模拟故障测试，检验其保护动作的准确性和可靠性。
- 调试和测试过程中，应做好记录，发现问题及时处理。
6. 验收与交付- 调试和测试完成后，组织相关部门进行验收。
验收内容包括设备的安装质量、调试结果和技术文件等。
变电站二次系统施工方案两篇
《变电站二次系统施工方案》一、项目背景随着电力需求的不断增长，为了提高供电的可靠性和稳定性，新建一座变电站势在必行。
变电站二次系统是变电站的重要组成部分，它对一次设备进行监测、控制、保护和调节，确保变电站的安全、稳定运行。
本次施工的变电站二次系统工程，将采用先进的技术和设备，以满足未来电力系统的发展需求。
二、施工目标1. 按时完成变电站二次系统的施工任务，确保工程质量符合国家相关标准和规范。
2. 实现二次系统的可靠运行，为变电站的安全稳定供电提供保障。
3. 提高施工效率，降低施工成本，确保项目的经济效益。
三、施工步骤（一）施工准备阶段1. 技术准备（1）熟悉施工图纸和相关技术规范，组织技术人员进行图纸会审，解决图纸中存在的问题。
（2）编制施工方案和技术交底，明确施工工艺和质量要求。
（3）对施工人员进行技术培训，提高施工人员的技术水平。
2. 材料准备（1）根据施工图纸和材料清单，采购所需的设备、材料和构配件。
（2）对采购的设备、材料和构配件进行检验和验收，确保其质量符合要求。
3. 现场准备（1）清理施工现场，平整场地，为施工创造良好的条件。
（2）搭建临时工棚和仓库，存放施工设备和材料。
（3）设置安全警示标志，确保施工现场的安全。
（二）设备安装阶段1. 屏柜安装（1）根据施工图纸确定屏柜的安装位置，进行基础槽钢的安装。
（2）将屏柜搬运至安装位置，进行屏柜的组装和固定。
（3）连接屏柜之间的接地线，确保接地可靠。
2. 电缆敷设（1）根据施工图纸确定电缆的敷设路径，进行电缆桥架的安装。
（2）将电缆搬运至敷设现场，进行电缆的敷设和固定。
（3）电缆敷设完成后，进行电缆的接线和标识。
3. 二次接线（1）根据施工图纸和接线图，进行二次接线的施工。
（2）接线完成后，进行接线的检查和测试，确保接线正确可靠。
（三）调试阶段1. 单体调试（1）对二次系统中的设备进行单体调试，检查设备的性能和功能是否符合要求。
（2）对调试中发现的问题进行及时处理，确保设备的正常运行。
变电站微机五防系统施工方案
110kV设备运行区域不停电时的安全距离为3米
10kV设备运行区域不停电时的安全距离为0.7米
7、在次的施工人员应穿工作服、工作鞋,戴好安全帽。
8、施工负责人应向施工人员交代清楚工作地点、工作范围、工作内容、工作实际及工作的安全措施施工人员必须是自上到下进行安全技术交流，掌握工程特点及施工措施.
2）认真编制安全文明施工计划，坚持合理的施工程序，制定相关的文明施工保护措施。
3）开工前对进场作业施工人员进行安全文明生产教育，对施工现场的文明施工、安质量等严格统一。
4）施工现场设置专用的材料库，每班作业后即使清理现场产生的废弃物，并运到指定的地点。工程结束后,认真清理现场恢复场地原貌。
三、安全措施
4、工作负责人在工作前必须办理工作票许可手续，每天开工前办理手续，收工时办理收工手续，同时在每天班前会上必须认真地向每一个施工人员告知现场的安全措施，工作的施工范围及带电部位，告知安全注意事项及施工中的危险点与控制。
5、进场前对全体施工人员进行安全教育，树立安全第一的观念，强调在执行安全制度下开展工作,强调服从指挥观念.组织进场施工人员进行安全工作的培训学习《电业安全工作规程》、《电力建设安全工作规程》及有关安全生产文件，明确电力安全作业制度在电力运行中的重要作用。
2:项目工作安排
1）现场施工主要由本公司现场服务作业人员承担，负责设备、工具等物品搬运、安装。
2）技术人员负责微机五防闭锁系统安装、调试。
3：项目组织准备
本公司相关技术人员及现场施工负责人将对施工现场进行勘察，明确现场作业环境，对现场安装中可能出现的问题做必要的准备。在项目施工前，召开施工准备会议，使各相关部门及人员施工的工作内容、进度和具体的实施办法,做好施工前的一切准备工作。
2024年变电站二次系统施工方案
《变电站二次系统施工方案》一、项目背景随着电力需求的不断增长，为了提高供电可靠性和稳定性，满足日益增长的用电需求，本次对[变电站名称]进行二次系统施工。
变电站二次系统是对一次设备进行监测、控制、调节和保护的电气设备系统，其施工质量直接关系到变电站的安全运行和电力系统的稳定。
本次施工的主要目标是对变电站的二次系统进行升级改造，包括继电保护装置、自动化控制系统、通信系统等的安装、调试和投运。
施工过程中需要严格遵守国家相关标准和规范，确保施工质量和安全。
二、施工步骤1. 施工准备（1）技术准备- 熟悉施工图纸和相关技术规范，编制施工方案和技术交底。
- 组织施工人员进行技术培训，使其掌握施工工艺和技术要求。
（2）材料准备- 根据施工图纸和材料清单，采购所需的设备、材料和构配件。
- 对采购的设备、材料进行检验和验收，确保其质量符合要求。
（3）现场准备- 清理施工现场，拆除影响施工的障碍物。
- 搭建临时设施，如临时工棚、仓库等。
- 布置施工场地，合理安排设备、材料的堆放位置。
2. 设备安装（1）继电保护装置安装- 根据施工图纸，确定继电保护装置的安装位置。
- 安装继电保护装置的柜体，调整其水平度和垂直度。
- 安装继电保护装置的内部设备，如继电器、插件等。
- 连接继电保护装置的外部接线，确保接线正确、牢固。
（2）自动化控制系统安装- 安装自动化控制系统的服务器、工作站等设备。
- 安装自动化控制系统的网络设备，如交换机、路由器等。
- 安装自动化控制系统的现场测控单元，如变送器、传感器等。
- 连接自动化控制系统的内部和外部接线，确保通信畅通。
（3）通信系统安装- 安装通信系统的光端机、交换机等设备。
- 敷设通信电缆和光缆，确保其路径合理、固定牢固。
- 连接通信系统的设备和线路，进行调试和测试。
3. 调试与测试（1）继电保护装置调试- 对继电保护装置进行单体调试，检查其功能是否正常。
- 进行继电保护装置的整组传动试验，模拟故障情况，检查保护动作是否正确。
WG系列G型微机保护装置技术及使用说明书
目录第一章概述 (2)一引言 (2)二系列产品的特点 (2)三装置硬件说明及软件配置 (3)四主要技术参数 (4)五装置型号说明 (6)六订货须知 (6)第二章 WG110B-G型微机综合保护装置 (7)一适用范围及主要功能 (7)二保护配置及工作原理 (7)三保护定值表及说明 (10)四外部端子接线图 (11)第三章 WG210B-G型微机综合保护装置 (12)一适用范围及主要功能 (12)二保护配置及工作原理 (12)三保护定值表及说明 (16)四外部端子接线图 (18)第四章 WG230B-G型微机综合保护装置 (19)一适用范围及主要功能 (19)二保护配置及工作原理 (19)三保护定值表及说明 (20)四外部端子接线图 (21)第五章装置操作说明 (22)一面板说明 (22)二操作说明 (22)附图1：10kV进线柜交流输入回路图 (27)附图2：10kV进线柜控制及信号回路图 (28)附图3：10kV变压器出线柜交流输入回路图 (29)附图4：10kV变压器出线柜控制及信号回路图 (30)附图5：6kV电动机出线柜交流输入回路图 (31)附图6：6kV电动机出线柜控制及信号回路图 (32)附图7：结构外形尺寸及安装开孔图 (33)1第一章概述一、引言珠海蓝泽电气有限公司是一家专业从事电力系统继电保护装置及自动化仪表等相关产品研制、开发、生产和销售的高科技企业，广东省软件企业。
现拥有一批经验丰富而又勇于开拓创新的高科技人才和被广大设计、运行、施工单位认可的高质量产品。
“专业水平，诚信为本”是本企业始终不渝的宗旨。
WG系列微机综合保护装置是本公司推出的专门针对于10KV配电系统的新一代微机型继电保护装置，它结合了继电保护的特点与最新单片机发展技术，采用单片解决方案，数字部分仅由一片资源丰富、高度集成、驱动能力强的工业级单片机构成。
其功能丰富、抗干扰能力强，运行稳定可靠，现场调试简单方便，可对架空线路、电缆线路、母线、电动机、变压器、电容器等设备提供完善的保护功能。
3机6kV厂用段技术改造施工方案
#3机6kV配电装置及微机保护改造施工方案#3机大修中将63甲、乙段、高厂变小间共六十二面开关柜由落地式少油开关柜更换为中置式真空开关柜，更换馈线开关保护装置共48台，6kV段将加装小电流接地选线及消谐系统，后间隔过电压保护器。
具体改造内容有：更换馈线开关柜48面，电源开关柜6面、刀闸柜4面，汇流排柜2面，PT柜2面。
为作好＃3机6kV段配电装置及微机保护改造工作，根据厂部安排和会议纪要，特制定改造施工方案如下：一、改造前准备工作：一）为了保证＃3机6kV段配电装置及微机保护改造顺利进行，6kV全段停电前，要作好以下间隔的负荷转移工作：1、将64甲、乙段4个备用间隔，65乙段一个备用间隔一次及二次设备检修、试验；备用间隔必须完整可靠。
2、63西（63乙段）开关间隔：临时转移至#4机6kV甲段北备用间隔，保护类型为变压器保护。
3、#3公用变（63乙段）开关间隔：永久转移至#4机64乙段北备用间隔，保护类型为变压器保护。
4、#3输煤变（63乙段）开关间隔：永久转移至64乙段南备用间隔，保护类型为变压器保护。
5、#12乙皮带（63乙段）开关间隔：临时转移至#4机6kV甲段南备用间隔，保护类型为炉动力保护，一次、二次电缆应能满足临时转移至#12甲皮带（63甲段）回路运行的要求。
6、II期电除尘备用变（63甲段）开关间隔：临时转移至#5机6kV乙段南备用间隔，保护类型为变压器保护。
7、#3机6kV段直流母线分支回路，应在停电前安全转移。
保持循环泵房、输煤控制盘的直流电源回路完好。
8、作好6除I 1电源异常时启动6除II 1回路的准备工作，配备一根6除II 1至6除I 1电缆短节。
（当6除I 1电源不能正常运行时，在短时间内倒至6除II 1回路运行），9、#3机组6kV段两母线送电后，将临时移至64甲、乙段、65乙段的三个回路，改回原间隔运行。
10、在63甲段由电缆班拆除63甲备1至64甲备1本侧电缆头，拆除63甲段至#2高备变本侧电缆头，将其所拆电缆头分别三相短路接地。
200MW机组继电保护微机化改造的方法和安全措施
求让 每个 工 作组 成 员 都 清楚 自己 的工 作 任务 、 工作
２ｌ 一
和高厂变差动对 Ｔ Ａ变 比的要求相差很大 （ ｌ 近 Ｏ倍 左 右 ）一 般 不应 共 用 一 组 Ｔ ， Ａ。录波 器 与保 护 的 电
根电缆芯线。此外 ， 保护 回路设计 中还应考虑相 关 保护 的特 殊 要 求 ， 如采 用 纵 向 零序 电压 原 理 的 例
一
１ 前 言
国电吉林 热 电厂 １ 、１号机 为 两 台 ２０ Ｗ Ｏ号 １ ０Ｍ 机 组 ， 年来 随 着 发变 组 微 机保 护 技 术 的 日趋 成 熟 近 和 电力 系统 对 大 型 发 变组 继 电保 护 水 平 要 求 的提
匝间保护 ， 能 与 其 它 保 护共 用 同一 组 机 端 Ｔ ， 不 ｖ 必
须在发电机端装设 专用 Ｔ ， ｖ 并使专用 Ｔ ｖ的一次 中 性 点与发 电机 中性 点 直 接 相连 ， 能保 证 保 护 动 作 方
的正确性 。采 用 电压注入 式 原理 的转 子 一点 接地 保 护， 在投 入运 行 时 ， 影 响转 子绝 缘 测 量 系 统 ， 之 会 反
２０ ０ ８年 第 ２期 （ 总第 ９ ８期 ）
３ ４ 保护 的调试 与 回路接 引 ．
责 任和安全 措施 ， 悉 并 掌握 相 关 的 图纸 和 工 作 步 熟 骤， 为改造 工作 的顺 利进行创 造条件 。
机化 改造 工作的 实际经验 ， 绍 了改造 的过 程 、 法和 步骤 介 方 及 改造过程 中各环节的安全措施及注意事项。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
微机保护装置改造施工方案Prepared on 22 November 2020老电厂微机保护装置改造施工方案编制：校核：审核：审定：批准：*****项目经理部二○一二年八月一、适用范围：本施工方案适用于老电厂6kV母线I、II段母联及II、III段母联微机保护装置改造，老电厂#1并网线、#2并网线线路保护装置安装调试等。
二、编制依据1. **电力规划设计研究院施工图纸资料2.《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》（GB 50148-2010）3.《电气装置安装工程盘、柜及二次回路接线施工验收规范》(GB50171-92)4.《电气装置安装工程母线装置施工及验收规范》GB 50149-20105.《电气装置安装工程接地装置施工及验收规范》（ GB 50169-2006）6.《电气装置安装工程电气设备交接试验标准》（ GB 50150-2006）7.《电气装置安装工程质量检验及评定规程》（DL/～17-2002）8.《国家电网公司输变电工程施工工艺示范手册变电工程分册》（电气部分2006版）9. 设备厂家图纸及说明书三、工程概况本次施工按照老电厂停产大修方案的停电时间安排，将老电厂6kV母联开关保护装置改造，并将开关、保护装置调试正常；将原#1、#2并网线（老电I、II线）原保护屏拆除，安装线路保护装置；对两条线路定值进行整定并将开关、保护装置调试、传动试验正常。
四、老电厂改造工程组织机构（一）老厂停产大修领导小组组长：副组长：成员：（二）监理单位监理工程师：监理安全工程师：（三）施工单位项目经理：现场施工负责人：施工安全员：施工技术员：施工人员：五、施工进度计划2012年8月21日7：00-19：00，老电厂6kV I、II段母联开关保护装置改造。
2012年8月21日7：00-2012年8月22日19：00，老电厂6kV II、III段母联开关保护装置改造。
2012年8月21日7：00-2012年8月22日19：00，（8月22日对35KVⅠ段母线送电时，#1并网线没有保护，靠新电厂对侧保护）对老电厂#2并网线保护装置接线，定值整定及开关调试。
2012年8月23日7：00-2012年8月25日19：00，老电厂#1并网线保护装置改造，定值整定及开关调试。
六、开工前材料准备计划:1.#1、#2并网线微机保护装置已到货。
（保护屏已放置于老电厂主控室）母联开关保护模块已到货。
3.控制电缆等已到货七、老电厂保护装置改造施工方案（一）线路保护测控装置安装调试1.拆除原#1、#2并网线线路保护柜拆除原#1、#2并网线保护柜内二次接线，原控制电缆做好标记。
拆除原#1、#2并网线保护柜内保护测控装置，按规定地点放置。
拆除原#1、#2并网线保护柜控制电源，无用的线要隔离清楚。
拆除原#1、#2并网线保护柜。
2安装老电厂I、II线线路保护测控柜柜内设备与各构件间连接应牢固。
端子箱安装应牢固，封闭良好，并能防潮、防尘；安装的位置便于检查；成列安装时，应排列整齐。
保护柜接地应牢固良好。
装有电器的可开启的门，应用黄绿接地线与接地的金属构架可靠地连接。
立屏标准：相邻屏顶高度误差小于2mm，相邻屏面允许误差小于1mm，屏间缝隙允许误差小于2mm，屏下垫片不超过1片，立好屏后屏与屏之间，屏与槽钢之间不应看到缝隙。
施工人员在施工过程中，应注意对设计图纸、厂家资料、备品备件的爱护，严防丢失及损坏；借阅及使用设计图纸、厂家资料、备品备件必须经签字后，才可以使用。
3保护测控柜接线端子排应无损坏，固定牢固，绝缘良好。
端子应有序号，端子排应便于更换且接线方便；离地高度宜大于350mm。
回路电压超过400V者，端子板应有足够的绝缘并涂以红色标志。
强、弱电端子宜分开布置；当有困难时，应有明显标志并设端子隔开或设加强绝缘的隔板。
正、负电源之间以及经常带电的正电源与合闸或跳闸回路之间，宜以一个空端子隔开。
电流回路应经过试验端子，其它需断开的回路宜经特殊端子或试验端子。
试验端子应接触良好。
潮湿环境宜采用防潮端子。
接线端子应与导线截面匹配，不应使用小端子配大截面导线。
有与以上要求相违背情况，及时通知供货单位更换端子排。
（二）线路测控保护装置控制电缆敷设1电缆敷设质量要求核对电缆型号、规格应符合设计，按电缆走向、型号编制电缆敷设图表。
敷设前应按设计和实际路径计算每根电缆的长度，合理安排每盘电缆，减少短电缆头数量。
电缆放线架应放置稳妥，钢轴的强度和长度应与电缆盘重量和宽度相配合。
控制电缆、聚氯乙烯绝缘电力电缆最小弯曲半径不小于电缆外径的10倍。
电缆敷设时，电缆应从盘的上端引出，不应使电缆在支架上及地面摩擦拖拉。
电缆上不得有铠装压扁、电缆绞拧、护层折裂等未消除的机械损伤。
敷设控制电缆时，在敷设前24小时内的平均温度以及敷设现场的温度不能低于-10℃。
电缆敷设时应排列整齐，不宜交叉，加以固定，并及时装设标志牌。
标志牌悬挂应符合下列要求：在电缆两端、电缆接头两侧、竖井弯处等地方，电缆上均应装设标志牌。
标志牌上应注明线路编号；无编号时，应写明电缆型号、规格及起始地点。
电缆的固定位置应满足：垂直敷设或超过45°倾斜敷设的电缆在每个支架上；水平敷设的电缆，在电缆首末两端及转弯、电缆接头的两端处；当对电缆间距有要求时，每隔5—10m处。
电缆进入电缆沟、隧道、竖井、建筑物、盘（屏）以及穿入管子时，出入口应封闭，管口应密封。
电力电缆和控制电缆排列不应敷设在同一层支架或桥架上。
高低压电力电缆，强电、弱电控制电缆应按顺序分层敷设，一般情况由上而下敷设。
电缆敷设完毕后，应及时清理杂物，验收后盖好盖板。
对易受外部影响着火的电缆密集场所或可能着火蔓延的电缆回路，必须按设计要求的防火阻燃措施施工。
2引入盘、柜的电缆质量要求引入盘、柜内的电缆排列整齐，编号清晰，避免交叉，并应固定牢固，不得使所接的端子排受到机械应力。
铠装电缆在进入盘、柜后，应将钢带切断，切断处的端部应扎紧，并应将钢带接地，用热缩管封固。
用于静态保护、控制等逻辑回路的控制电缆，应采用屏蔽电缆。
其屏蔽层应按设计要求的接地方式两点接地。
橡胶绝缘的芯线应外套绝缘管保护。
盘、柜内的电缆芯线，应按垂直或水平有规侓地配置，不得任意歪斜交叉连接。
备用芯长度应留有适当余量。
强、弱电回路不应使用同一根电缆，并应分别成束、分开排列。
（三）6KVⅠⅡ段母联，ⅡⅢ段母联更换微机保护月21日，老电厂全站停电后，将6kV母联I、II段开关的保护装置进行改造。
月22日，进行6kV母联II、III段开关的保护装置改造工作。
3.保护、测控装置的单体调试在保护屏柜安装、二次配线完成，直流电源送入后即可开始进行。
保护、测控装置的单体调试主要测试项目包括交流采样精度测试、各种开关量测试、各种逻辑测试，各种开出测试。
4.保护装置单体调试时注意调试电源的接线必须单独接线，不得与其他用电设备共用电源，以保证调试设备的安全及运行设备的安全。
保护装置的单体调试应按照厂家的调试大纲及规范进行调试，并做好详细记录。
5.二次接线完成后，进行一、二次设备所有控制回路的调试，验证二次装置所有出口、开关量与一次设备对应的正确性以及一次设备之间、二次设备之间各种控制逻辑的正确性。
八、施工质量要求1.基础型钢安装质量要求不直度误差< 1mm/m，全长不直度误差 < 5mm；水平度误差< 1mm/m,全长水平度误差 < 5mm。
2.基础型钢位置误差及不平行度误差 < 5mm。
3.基础型钢接地连接应可靠牢固，导通良好，至少有两个接地点。
4.柜体间隔布置应该符合施工图纸要求，相邻两柜顶部水平误差应＜2mm，成列柜顶部水平误差＜5mm，相邻两柜边盘面误差应<1mm，成列柜面盘面误差应＜5mm 。
5.柜体固定完成后，柜间接缝应＜2mm，螺栓固定应牢固，紧固件完好齐全，柜体底座与基础连接牢固，导通良好，可开启屏柜门应用软铜接地线可靠接地。
6.柜体排列应平整、齐全，设备附件齐全，电气五防装置齐全，灵活可靠。
7、开关柜设备安装完成后，应进行电气部件检查。
8、二次回路导线绝缘层应完好，无中间接头。
9、导线连接应牢固、可靠，导线配置正确，导线端部标志清晰正确，且不易脱色。
九、施工安全措施1. 动力盘、控制盘、保护盘、端子箱等在土建条件满足安装要求时，方可进行安装。
2. 动力盘、控制盘、保护盘、端子箱在安装地点附近开箱后，应立即将箱板等杂物清理干净，以免阻塞通道或钉子扎脚。
3.控制盘、保护盘在向控保室吊运时，盘吊离地面10cm时应检查无误后再行起吊；楼上迎盘人员不得将身体探出栏杆外，迎盘人员应充足。
吊装过程中,应在盘柜与钢丝绳连接处垫厚毛毡,防止钢丝绳将盘柜表面喷漆刮伤.4. 盘撬动就位时人力应足够，指挥应统一；狭窄处应防止挤伤。
5. 盘在安装固定好以前，应有防止倾倒的措施，特别是重心偏在一侧的盘。
6. 动力盘、控制盘、保护盘内的各式熔断器、刀闸，凡直立布置的必须上口接电源，下口接负荷。
十、施工组织技术措施为保证老厂停产大修工作顺利完成，特制定如下组织技术措施，望参与本次大修的全体人员认真学习并严格执行。
（一）大修技术措施1、大修技术领导小组具体负责大修方案及技术措施的制定、施工力量的组织、组织安排现场施工等。
2、大修技术领导小组认真做好各个大修项目的控制措施,明确每个项目的类别、项目负责人、安全负责人、质量验收人、进度控制点，使参加大修的每一个人员都清楚停产大修期间干什么、怎么干及完成时间。
3、大修工作严格按照制定的计划办理工作票,工作票严格执行《电业安全作业》规定及车间的其他规定.4、加强大修现场的管理。
各单位在大修结束后做到工完、料净、场地清。
在大修中要做到文明施工，反对硬干、蛮干现象，坚决执行应修必修、修必修好的方针，严格执行检修规程。
5、各项试验所用仪器器具要提前检查良好，明确使用方法，确保使用过程中正确无误。
6、工具材料备齐登记、指定专人负责管理,大修完毕后认真清点检修工具是否与检修前相符,以防遗漏工具。
7、在设备检修过程中，部件的拆卸、测量、安装要严格遵守〈检修规程〉对于检修的每一部件，要首先明确其技术要求，测量技术数据要力求精确，认真作好记录，如不符合要求，要进行调整，直到达到要求为止，并认真作好记录。
8、试验工作要严格按照《电气检修规程》之《电气设备预防性试验规程》进行，并认真做好记录，对发现的问题要及时分析和汇报车间停产大修领导小组。
（二）质量保障措施1、明确责任，分工负责。
项目的负责人、安全负责人、验收人要对自己的职责负相应的责任。
十一、文明施工及环境保护管理措施1.施工开始前必须准备好工器具。
施工班组内部要按照每天的作业计划把设备和材料妥善放置到工作现场，合理确定设备材料在现场的存放时间，做到当天用当天清，保持现场清洁。
