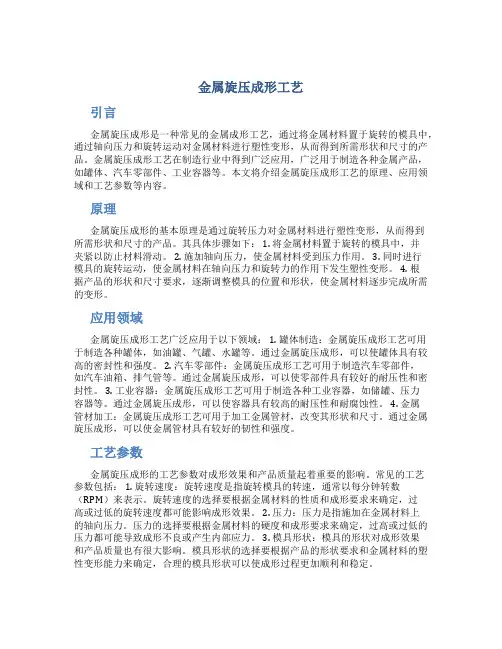

金属旋压成形工艺

金属旋压成形工艺引言金属旋压成形是一种常见的金属成形工艺，通过将金属材料置于旋转的模具中，通过轴向压力和旋转运动对金属材料进行塑性变形，从而得到所需形状和尺寸的产品。

金属旋压成形工艺在制造行业中得到广泛应用，广泛用于制造各种金属产品，如罐体、汽车零部件、工业容器等。

本文将介绍金属旋压成形工艺的原理、应用领域和工艺参数等内容。

原理金属旋压成形的基本原理是通过旋转压力对金属材料进行塑性变形，从而得到所需形状和尺寸的产品。

其具体步骤如下： 1. 将金属材料置于旋转的模具中，并夹紧以防止材料滑动。

2. 施加轴向压力，使金属材料受到压力作用。

3. 同时进行模具的旋转运动，使金属材料在轴向压力和旋转力的作用下发生塑性变形。

4. 根据产品的形状和尺寸要求，逐渐调整模具的位置和形状，使金属材料逐步完成所需的变形。

应用领域金属旋压成形工艺广泛应用于以下领域： 1. 罐体制造：金属旋压成形工艺可用于制造各种罐体，如油罐、气罐、水罐等。

通过金属旋压成形，可以使罐体具有较高的密封性和强度。

2. 汽车零部件：金属旋压成形工艺可用于制造汽车零部件，如汽车油箱、排气管等。

通过金属旋压成形，可以使零部件具有较好的耐压性和密封性。

3. 工业容器：金属旋压成形工艺可用于制造各种工业容器，如储罐、压力容器等。

通过金属旋压成形，可以使容器具有较高的耐压性和耐腐蚀性。

4. 金属管材加工：金属旋压成形工艺可用于加工金属管材，改变其形状和尺寸。

通过金属旋压成形，可以使金属管材具有较好的韧性和强度。

工艺参数金属旋压成形的工艺参数对成形效果和产品质量起着重要的影响。

常见的工艺参数包括： 1. 旋转速度：旋转速度是指旋转模具的转速，通常以每分钟转数（RPM）来表示。

旋转速度的选择要根据金属材料的性质和成形要求来确定，过高或过低的旋转速度都可能影响成形效果。

2. 压力：压力是指施加在金属材料上的轴向压力。

压力的选择要根据金属材料的硬度和成形要求来确定，过高或过低的压力都可能导致成形不良或产生内部应力。

旋压成形工艺分析

旋压成形工艺分析旋压成形工艺是一种通过金属板料在专用旋压机上的旋转运动和变截面滚动压制，而成形出一种特定形状的金属件的加工方法。

旋压成形工艺具有高效、节能、节材等优点，广泛应用于汽车、航空航天、电子、建筑等领域。

本文将从旋压成形工艺的原理、工艺参数、设备特点和应用等方面进行详细分析。

首先，旋压成形工艺的原理是通过旋压机将金属板料置于一对针轮中间，并通过控制旋压机的转速和压力，使得针轮以一定的角速度旋转，同时向板料施加压力，使得板料在针轮的作用下产生塑性变形，从而得到特定形状的金属件。

其次，旋压成形工艺的工艺参数包括旋压工序的旋压角度、旋压速度和旋压压力等。

旋压角度是指旋压过程中针轮旋转角度的大小，一般情况下，旋压角度越大，所得到的零件曲线形状越复杂。

旋压速度是指旋压过程中针轮的旋转速度，旋压速度过快容易导致金属板料的撕裂，过慢则容易产生切削。

旋压压力是指施加在针轮上的压力大小，旋压压力的大小直接影响到成形件的表面质量和几何形状的精度。

再次，旋压成形工艺的设备特点主要有以下几个方面。

首先，旋压机具有高度自动化和智能化的特点，能够实现连续运行和自动控制。

其次，旋压机具有较小的占地面积和较高的生产效率，能够满足大规模生产的需求。

此外，旋压机具有结构简单、操作方便等特点，易于实现工艺参数的调整和产品的定型。

最后，旋压成形工艺的应用主要集中在汽车、航空航天、电子、建筑等领域。

在汽车领域，旋压成形工艺可以用于制造汽车零部件，如车轮罩、车身饰条等。

在航空航天领域，旋压成形工艺可以应用于制造薄壁管件、舵面部件等。

在电子领域，旋压成形工艺可以用于制造散热器、天线等。

在建筑领域，旋压成形工艺可以应用于制造门窗框、屋顶构件等。

总之，旋压成形工艺是一种高效、节能的金属加工方法，具有广泛的应用前景。

通过分析旋压成形工艺的原理、工艺参数、设备特点和应用等方面，可以更好地了解旋压成形工艺的特点和应用领域，为相关行业的生产和技术改进提供一定的指导和参考。

汽车轮毂多道次旋压成形工艺分析及数值模拟

２有限元模型
坯料成形方案确定后，利用ＡｂｑｓＣａｕＡＥ模块的三维造型功能建立各道次下旋压的有限元模型。为简化模型以提高运算的精度和速度，只对
轮毂锻坯变形部分进行模拟分析。定义坯料为刚塑性变形体，用材料为Ａ３６铝合金，性模量所５弹为７Ｐ，松比为０５屈服强度为１３ＭＰ，０Ｍａ泊．，３ａ
基金项目：安徽省优秀青年科技基金资助项目（ｏ４６６１．１ｏｏ０Ｙ２）作者简介：陈豪（９７）男，肥工业大学博士生． — ｉｑａ＿ｈｎａ＠ｙａ．ｅ钱１８一，合Ｅｍａｌｉｎｃｅｈｏｅｈｎｔ：通讯作者：克敏（９３）男，肥工业大学教授，士生导师． — ｉｘｅｍ０２＠ｓａｃｒ薛１６一，合博Ｅｍａｌｕｋ７１ｉ．ｏ：ｎｎ
大减薄率受到限制，至少需要采用两个道次的剪
切旋压完成总的壁厚减薄，以旋压成形方案拟所定为先进行两道次剪切旋压，进行普通旋压，再每
道次后都要进行退火处理，以消除残余应力。
验或理论解析方法难以准确、效地解决生产中高
一
（）压成形至１ａ旋／３时
一
（）压成形至２３时ｈ旋／

机械产品介绍

近20年来，旋压成形技术突飞猛进，高精度数控和录返旋压机不断出现并迅速推广应用，目前正向着系列化和标准化方向发展。

在许多国家，如美国、俄罗斯、德国、日本和加拿大等国己生产出先进的标准化程度很高的旋压设备，这些旋压设备己基本定型，旋压工艺稳定，产品多种多样，应用范围日益广泛。

了解该产品之前我先来了解一下，液压成形工艺和旋压成形工艺，然后做出一个对比。

一、液压技术液压成形技术就是采用水、油或其它液体介质传递压力,使坯料在液体介质压力作用下紧贴刚性凸模或凹模成形。

与传统板材成形相比,板材液压成形技术的工艺难度大,设备结构复杂。

在国外,液压成形通常有专用的液压成形设备,但其价格昂贵,超过国内很多厂家的购买力。

二、旋压成形工艺介绍旋压是一种综合了锻造、挤压、拉伸、弯曲、环轧、横轧和滚挤等工艺特点的少无切削加工的先进工艺，将金属筒坯、平板毛坯或预制坯用尾顶顶在旋压机芯模上，由主轴带动芯棒和坯料旋转，同时旋压轮从毛坯一侧将材料挤压在旋转的芯模上，使材料产生逐点连续的塑性变形，从而获得各种母线形状的空心旋转体零件。

板料旋压成型通用于等断面制件的大批量生产。

由于使用多对辊轮的连续成型，可以滚制出许多壁薄、质轻、刚度大而且断面形状复杂的制件型材。

加上顺序旋压过程中可以与起状、卷筒、等多种工艺装置连动，形成流水作业，故生产效率极高，成本低廉，是现代加工制品中广泛应用和大力推广的特种工艺加工方法。

如自行车钢圈的生产，自来水管的生产，塑料龙骨的生产，波汶板的生产以及国外广为应用的不锈钢窗框的生产基本原理金属旋压技术的基本原理相似于古代的制陶生产技术。

旋压成型的零件一般为回转体筒形件或碟形件，旋压件毛坯通常为厚壁筒形件或圆形板料。

旋压机的原理与结构类似于金属切削车床。

在车床大拖板的位置，设计成带有有轴向运动动力的旋轮架，固定在旋轮架上的旋轮可作径向移动；与主轴同轴联接的是一芯模(轴)，旋压毛坯套在芯模(轴)上；旋轮通过与套在芯模(轴)上的毛坯接触产生的摩擦力反向被动旋转；与此同时，旋轮架在轴向大推力油缸的作用下，作轴向运动。

数控旋压机简介及旋压零件成形工艺概况

, ,
滚珠丝杠和滚动导轨
、
,
编程简单
,
适用性强
,
,
对三旋轮装置分别编程
。
控制
,
可实现正
反旋带台阶变壁厚的零件旋压成形和理想的错距旋压成形
机床数控系统采用西门子
对各单元自动检测故障
四轴直线插补
,
控制系统
。
具有芯模保护功能
不锈钢等
。、
。
旋压材料为
铝
铜
、
有色金属
,
低碳钢
、
合金钢
钦合金
,
、
根据用户的要求
,
可实现各种特殊形状的零件旋压成形
保证工件形面
直径
、
变薄率等相关尺寸符合要求
做到交钥匙工程
。
机床名称
数控录返普通旋压机
机床型号
机床功能
本机床主要用于封头的普旋旋压成形扩旋
、、
风帽
、
、
扬声器
、
、
灯具
、
洗衣机部件
、
电气部件等零件
,
,
兼顾旋压筒形件
,
锥形件及其它曲线零件旋压成形
通用机床
,
实现缩旋
、
卷边
、
翻边和刮边等加工
为多功能
具有成熟的
绘图编程软件功能在绘制旋压图形曲线

铝合金车轮旋压成形工艺因素分析

造成石墨对环境的严重污染随着环保要求越来越高．这些产品已不适应污染治理要求．在新全性的缺陷多由温度过低所引起温度过低．料塑性较差，引起旋材会
的喷射方式、新材料的运用上必须进行技术创新。该公司尝试将喷涂方式改为模具表面经过验证．毛坯容易脱模，即提高了生产效率又利于环保。所以有必要更改喷涂方式．装模具专用喷涂系统及良好的安排气装置。使其更合理，更环保，以此来稳定旋压工艺。
【要】摘本文从铸造铝合金车轮的热旋压成形工艺出发，Ａ５材料的旋压性做了进一步分析，对３６对车轮旋压模具与毛坯贴合程度、模具
润滑方式、模具结构进行了数值模拟和试验验证。结果表明，选择合适的旋压温度能够避免由于旋压过冷而造成的车轮毛坯缺陷，模具热膨胀
２１压温度选择．旋
Ａ３６合金其室温塑性较差．５需热态下成形旋压温度的选择对其成形性和成形质量有很大影响采用高温拉伸实验测定合金在不同温度下的力学性能，随着温度升高，合金的强度下降，塑性提高特别是在３０时，５ｏ其塑性随温度的升高急剧增加，Ｃ而强度也快速降低，因此旋压温度一般选择在３０Ｃ５ｏ以上．同时若温度过高．则金属强度太低，也容易引起车轮轮辐处的变形且旋压时的金属流动不容易控制．因此旋压成形温度一般控制在３０４０Ｃ５ ℃一０ｑ之间２２缺陷分析＿铝车轮热旋压是一个材料塑性变形的复杂过程，于影响车轮安对
系数的正确选取、具结构的合理设计对旋压成形工艺至关重要。模

解析铝合金半球壳体旋压成形工艺

学术研讨Academic research■ 吕勋恩解析铝合金半球壳体旋压成形工艺摘要：近些年，随着我国航天事业的发展，对航天技术的要求更高。

因此需要与之相配套的先进操作工艺。

相对传统工艺，铝合金半球壳体旋压成形工艺具有成本低，装备简单、材料利用率高、变形条件好、精度高和无切削塑性等优势。

因此这项工艺在航天领域应用较广，较大的推动了我国航天事业的发展。

笔者根据相关工作经验，主要探析铝合金半球壳体旋压成形工艺的相关问题，供大家参考和借鉴。

关键词：铝合金半球壳体；旋压成形工艺随着我国科学技术的发展，出现了铝合金半球壳体旋压成形工艺。

铝合金半球壳体旋压成形工艺是一种先进的工艺方法，可以使毛坯连续局部发生塑性积累，使其形成空心回转件。

旋压成形工艺主要分为普通旋压和变薄旋压等。

在工业生产中需要铝合金半球壳体，单纯的旋压工艺无法满足这一使用性能的要求。

因此，技术人员需要将旋压成形和冲压预成型结合起来，使其形成一项完整的操作工艺。

在此基础上相关专业人士可以对铝合金半球壳体的成形工艺进行研究，不断提高操作水平，使其更好的应用于相关领域。

1铝合金半球壳体旋压成形工艺概述经过冲压预成型工艺加工形成的半球形零件，对设备要求不高。

同时这项工艺具有利用率高的优势，因此在生产中应用非常广泛。

冲压预成形件具有带直边椭球封头的特点。

冲压预和旋压件的形状相近度越高，冲压预成形件也就具有越高的工作效率，冲压件成形工艺效果更加显著。

技术人员在具体操作过程中，有一些特别需要注意的地方，即在工业生产旋压时需要保证工件的贴膜性较好，同时也要保证工件具有良好的变形量。

此外，航天器用贮箱箱底的封头主要是椭球形或球形。

现阶段，国内这一工艺获得了较大的发展，各种贮箱封头主要采用的是旋压工艺。

这项工艺的优点是研制周期短和精度高等，大型贮箱封头工艺主要是拼焊或冲压等方式，在国内相关领域使用过程中，取得了良好的操作效果。

2热压预成形工艺分析操作热压预成形工艺需要技术人员遵循相关原则，必须在液压机上操作。

1 旋压成形工艺及设备

(8)金属旋压法能制作超宽板材，其方法是将旋压的筒形件沿母线方向切开展平。在国外能旋压Φ2m筒形件的旋压机不算很大的设备，利用这样的设备很容易制造6m宽的板材，但是采用传统的轧制方法要生产3m宽的板材就需要相当大型的轧机。美国用旋压工艺制造出宽7.5m，长9m的超宽板材。（9）在旋压过程中，由于被旋压坯料近似逐点变形，因此，其中任何夹渣、夹层、裂纹、砂眼等缺陷很容易暴露出来。这样，旋压过程也附带起到了对制品检验作用。（10）坯料来源广，可采用空心的冲压件，挤压件，铸件，焊接件，机加工的锻件和轧制件以及圆板作坯料；并且，能旋压钛、钼、钨、钽、铌一类难变形的金属及其合金。
直径（mm) 最大厚度（mm)
低碳钢 <1219 12.7 不锈钢或高铝合金金属钢 6.35 9.52 15.84 38.1 15.84 31.75 50.8 76.2
1219~1829 19.05 1829~3048 31.75 3048~4674 38.1
1.3 旋压技术的应用
(1)导弹、火箭、宇宙航行方面美国在发展导弹、火箭的初期，在制造超高强度轻质火箭发动机壳体时，许多次失败都是由与焊缝有关的缺陷所引起的。如形状的不连续性，强度降低，容易产生脆裂以及应力集中等。这些缺陷随着材料厚度的减薄，重量的轻型化及材料强度水平的提高变得更加严重。随着导弹、火箭技术的发展对材料的比强度提出更高的要求，减少火箭发动机壳体和压力容器的焊缝是非常有益的。
(1)金属变形条件好，旋压时由于旋轮与金属接触近乎点接触，因此接触面积小，单位压力高，可达250~350kg/mm2以上，因此旋压适于加工高强度难变形的材料。而且，所需总变形力较小，从而使功率消耗也大大降低。加工同样大小的制件，旋压机床的吨位只是压力机吨位的 1／20左右。

旋压成形工艺分析

压技术的单位不断增加，拥有旋压设备近千台，
从事旋压技术的人员数以千计。
汇报时间
第
一1、旋压的概念、特点、分类及发展简介 1 国页外技术先进的国家，其旋压技术已日臻成熟。
国内旋压技术近年来发展迅速，随着对外引进和自主创新能力的提高，与国外先进国家旋压技术的差距正在缩短。
汇报时间
二、普通旋压成形技术普通旋压成形作为发展较早的一项旋压成
变形区②的坯料与旋轮圆角Ⅱ及芯模接触，产生扎压与弯曲变形。承受轴向拉应力，切向压应力，厚度方向有压应力σr，呈一向拉伸、两向压缩的体积应变状态。
已变形区③产生拉伸变形，为轴向伸长、壁厚减薄呈平面应变状态。
汇报时间
第
1
二、普通旋压成形技术
9
2）页坯料的制备
坯料直径按等面积原则进行计算，考虑工件适量减薄，坯料直径应小于计算值的3％～5％。薄璧工件拉伸旋压时，坯料应先将边缘预成形，以防止在前期旋压道次中起皱，并提高工效。坯料外缘光滑整齐有利于防止旋压中边缘开裂。
阴极铜150～450m/min ；
黄铜200～650 m/min ；
不锈钢250～550 m/min ；
拉伸钢300～500 m/min。
汇报时间
第
2
二、普通旋压成形技术
2
5）页旋轮轨迹的设定
无论在哪种旋压方式下，旋轮的运动轨迹都是一个重要的工艺要素，平板拉深旋压成形曲母线形和筒形件时，旋轮可按渐开线轨迹运动。渐开线的方程为：（叶山益次郎）
汇报时间
第
一4、旋压的概念、特点、分类及发展简介页
2、旋压成形工艺的特点： 1）在旋压过程中，旋轮（或钢球）对坯料逐点施压，接
触面积小，单位压力可达250～350公斤力/毫米2以上，对于加工高强度难变形材料，所需总变形力较小，从而使功率消耗大大降低。 2）坯料的金属晶粒在三向变形力的作用下，沿变形区滑移面错移，滑移面各滑移层的方向与变形方向一致，因此，金属纤维保持连续完整。。 3）强力旋压可使制品达到较高的尺寸精度和表面光洁度。在旋压过程中，旋轮不仅对被旋压的金属有压延的作用，还有平整的作用，因此制品表面光洁度高，

有关旋压成形技术简介

传统旋压成形技术简介旋压成形是一种板材连续局部塑性成形的技术；是一种综合了锻造、挤压、拉伸、弯曲、环轧、横轧和滚挤等工艺特点的少无切削加工的先进工艺。

传统的旋压工艺将金属筒坯、平板毛坯或预制坯用尾顶顶紧在旋压机芯模上，由主轴带动芯棒和坯料旋转，同时旋压轮从毛坯一侧将材料挤压在旋转的芯模上，使材料产生逐点连续的塑性变形，从而获得各种母线形状的空心旋转体零件。

如图 1.2 所示为旋压工艺的加工原理。

根据不同的分类方法，可以将旋压分为以下几种：（1）根据旋压加工过程中毛坯厚度的变化情况，一般将旋压工艺分为普通旋压和强力旋压两种[36-37]。

普通旋压时，在旋压成形过程中毛坯的厚度基本不发生变化；主要有拉深旋压、缩径旋压、扩径旋压、制梗成形等。

普通旋压是加工薄壁空心回转体零件的无屑加工工艺过程。

它借助旋轮对随芯模转动的金属圆板作进给运动的同时施压，主要改变其直径尺寸使其成为所需工件。

图1.3 为封头旋压工艺过程，是典型的普通旋压。

封头旋压通常是采用板料成形，变形前后壁厚不变化或者变化极小，直径变化较大，或收缩或扩大，旋压时较易失稳或局部拉薄，有单向前进旋压和往复摆动多道次逐步旋压两种方式。

强力旋压又称变薄旋压，是指在旋压成形过程中毛坯的厚度不断在减薄。

借助旋轮对随旋压模转动的金属圆板或管坯作进给运动并施压，加工薄壁空心回转体零件的无屑成形工艺过程。

变薄旋压属体积成形范畴，在成形过程中主要是壁厚减薄而直径尺寸基本不变。

（2）按旋压产品形状的不同，普通旋压又可分为拉深旋压、收颈旋压、扩径旋压、翻边旋压、卷边旋压、切边旋压、压筋旋压及表面精整旋压等;强力旋压又可分为流动旋压(又称筒形件变薄旋压)和剪切旋压(又称锥形件变薄旋压)。

（3）根据旋压过程中金属材料的流动方向不同，流动旋压可分为正旋和反旋。

正旋是指旋压过程中金属材料的流动方向与旋轮的进给方向相同;反旋是指旋压过程中金属材料的流动方向与旋轮的进给方向相反。

旋压详细资料

旋压的基本原理和加工工艺详解利用旋压工具(旋轮或擀棒)和芯模使毛坯边旋转边成形，生产金属空心回转体件的一种回转成形工艺。

旋压时，金属毛坯随芯模旋转或旋压工具绕毛坯和芯模旋转，旋压工具相对芯模作进给运动，从而使毛坯受压并产生连续局部变形以获得空心回转体零件，如图所示。

旋压时，旋压工具与毛坯接触面积小，毛坯只局部产生塑性变形，所需变形力小，可用小吨位的设备加工大型空心回转体制品。

旋压产品具有较高的尺寸精度和较低的表面粗糙度，力学性能好。

旋压工具制造简单，更换容易。

但旋压产量较低，品种受到一定限制，多适用于小批量多品种的产品。

旋压是一种古老的加工方法。

早在10世纪初，中谚藤：国就使用旋压方法把银锡等金属板旋压成各种器皿。

20世纪以来，旋压工艺在工业上得到广泛应用。

目前旋压工艺不仅用于加工铝、铜及其合金，而且越来越多地用于加工钢铁和稀有金属。

旋压的产品有日常生活用具、化工容器、各种形状的机器零件，航天器、航空器和火箭导弹的各种壳体部件等。

旋压按加工温度分为冷旋压、温旋压和热旋压。

一般多采用冷旋压。

旋压按金属变形特征分为普通旋压和强力旋压。

普通旋压改变毛坯的形状，扩大或缩小直径而基本不改变厚度的旋压方法。

这种旋压多用于成形各种薄壁的铝、铜、不锈钢等生活用具，如灯罩、炊具及手工艺品等。

普通旋压包括缩径旋压(缩旋)和扩径旋压(扩旋)。

此外，还可以完成一些切割、搭接等工作。

普通旋压有手工旋压、半自动旋压和自动旋压等。

缩径旋压使毛坯产生径向收缩的一种普通旋压。

缩旋除在旋压工具作用下使整体旋压成形外，还可以进行收口、收颈、压槽和收边等局部变形。

扩径旋压使毛坯产生径向胀大的一种普通旋压。

它除了整体扩旋成形外，还可以翻边、扩颈、扩口和压槽等局部成形。

扩颈旋压采用芯模在毛坯之外而旋轮在毛坯之内的内旋压法。

普通旋压工艺参数主要考虑坯料的尺寸和性能、旋轮进给量、仿形板的型面、道次间距及旋轮形状等。

普通旋压坯料一般用板坯。

旋轮进给量厂是芯模每转一圈时，旋压工具沿芯模母线移动的距离；常选，f=0.3～3m／r，f过大时制品易起皱，过小时制品易拉薄。

镁合金筒形件旋压成形工艺及模具设计

收稿日期22作者简介刘　陶(),男,硕士研究生。

文章编号:100124934(2010)022*******镁合金筒形件旋压成形工艺及模具设计刘　陶,龙思远,李　兵(重庆大学　材料科学与工程学院,重庆　400044)摘　要:介绍了镁合金筒形件的旋压成形工艺,研究了成形该工件的旋压模具结构。

在加热状态下,由主轴带动芯模和毛坯旋转,依靠芯模和旋轮使毛坯发生变薄旋压。

同时针对设计过程中出现的温度、毛坯结构等影响因素,设计出了合理的模具。

该模具结构简单,重点设计旋轮和芯模,实现了在普通车床上进行旋压,降低了成本,并成功得以生产应用。

关键词:镁合金;旋压;成形工艺;模具设计中图分类号:T G 386 文献标识码:BAbstract :The s pi nni ng pr ocess of m agnesi um alloy cyli ndrical par ts was i nt roduced ,a nd t hespi nni ng di e s t ruct ure was st udie d.I n t he he ati ng c onditi on ,t he c ore 2die a nd t he bl ank wer e dri ve n t o rot at e by t he spi ndl e ,a nd t he bla nk was t hi nned t hr ough spi nni ng.Me anwhile ,a rat ional die st r uct ure was desi gned accor di ng t o som e i nfl ue nci ng f act ors s uch as t e mper at ur e a nd bla nk st ruct ure.The di e was si mple i n st r uct ure ,i n w hic h t he spi nni ng w heel and core 2die we re e mp hati call y desi gne d.The spi nni ng pr ocess coul d t hus bee n reali zed on t he com 2mon l at he ,whi ch coul d decreas e t he cos t ,a nd i t has bee n s uc cessf ul ly appl ie d t o real p ro 2duct i on.K ey w ords :m agnes ium all oy;s pi nni ng;for mi ng p rocess ;di e desi gn0　引言镁合金作为一种最轻的金属结构材料,密度只有1.7g/cm 3,是铝的2/3,钢的1/4,与塑料相近。

旋压制造工艺

中国兵器工业集团第五五研究所
汇报时间 2013-11-7
第 13 页
二、普通旋压成形技术

2、普通旋压的工艺优点： 1）模具制造周期较短，模具费用低于整套冲压模具50 ％～80％左右。 2）近似为点变形，旋压力比冲压力低。 3）可在一次装卡中完成成形、切边、制梗、咬接等多道工序。 4）可以成形其他成形方法难以成形或不能成形的钛、钨等稀有金属，并且旋压时实现加热较其它工艺加热成形方便。 5）制品范围广。普通旋压可以成形出球形、椭球形、曲母线形、杯形、锥形及变截面带台阶的异形薄壁回转体零件。
中国兵器工业集团第五五研究所
汇报时间 2013-11-7
第9页
一、旋压的概念、特点、分类及发展简介
5、旋压成形技术国内外的发展我国旋压技术发展始于20世纪60年代初期，先后有北京有色金属研究总院、北京航空工程研究所、中国兵器工业第五五研究所等单位率先开展旋压技术工艺和设备的研究。随后，兵器、航空、航天、核工业、汽车等行业也陆续开展了旋压技术研究与开发。据不完全统计，当前全国从事旋压技术的单位不断增加，拥有旋压设备近千台，从事旋压技术的人员数以千计。
中国兵器工业集团第五五研究所
汇报时间 2013-11-7
第 10 页
一、旋压的概念、特点、分类及发展简介
国外技术先进的国家，其旋压技术已日臻成熟。国内旋压技术近年来发展迅速，随着对外引进和自主创新能力的提高，与国外先进国家旋压技术的差距正在缩短。
中国兵器工业集团第五五研究所
汇报时间 2013-11-7
中国兵器工业集团第五五研究所
汇报时间 201

4）拉旋转速拉旋时工件转速适度增大有助于增加变形的稳定性，工件的转速与材料、壁厚、直径、及设备的刚度有关，常用圆周速度表示。常用材料圆周速度选择的参考数据如下：纯铝200～750m/min ；阴极铜150～450m/min ；黄铜200～650 m/min ；不锈钢250～550 m/min ；拉伸钢300～500 m/min。

旋压成形的原理、分类、特点及应用

旋压成形的原理、分类、特点及应用金属旋压是一种金属塑性成形工艺，该工艺能较容易的制作各种旋转对称的薄壁回转件和各种管件，因此也称为回转成型工艺。

旋压成形的原理金属旋压工艺是将被加工的金属毛坯（管坯）套在芯模上，而板坯通过尾顶压在芯模的端部，并与芯模一起随主轴旋转，旋轮沿芯模移动。

在旋轮的压力下，利用金属的可塑性，逐点将金属加工成所需要的空心回转体制件。

原理图示旋压成形的分类金属旋压工艺在旋制不同形状的制件时，综合了锻造、挤压、拉伸、弯曲、环轧、横轧和滚压等工艺的特点。

针对不同毛坯的变形特点，一般可以分为普通旋压和强力旋压两种。

●在旋压过程中，改变毛坯的形状而基本不改变其壁厚者称为普通旋压。

●在旋压过程中，既改变毛坯的形状又改变壁厚者称为强力旋压。

普通旋压局限于加工塑性较好和较薄的材料，尺寸准确度不易控制，要求操作者具有较高的技术水平。

强力旋压和普通旋压相比较，坯料凸缘部分在加工时不产生收缩变形，因为不会产生起皱现象。

旋压机床的机床功率较大，对厚度大的材料也能加工，同时制件的厚度沿母线有规律地变薄，较易控制。

旋压工艺的优点1. 金属变形条件好，旋压时由于旋轮与金属接触近乎点接触，因此接触面积小，单位压力高，可达2500~3500MPa以上，因此旋压适于加工高强度难变形的材料，而且，所需总变形力较小，从而使功率消耗大大降低。

加工同样大小的制件，旋压机床的吨位只是压力机吨位的1/20左右。

2. 制品范围广，根据旋压机的能力可以制作大直径薄壁管材、特殊管材、变断面管材已经以及球形、半球形、椭圆形、曲母线形以及带有阶梯和变化薄厚的几乎所有回转体制件，如火箭、导弹和卫星的鼻锥与壳体；潜水艇渗透密封环和鱼雷外壳，雷达反射镜和探照灯外壳；喷气发动机整流罩和原动机零件；液压缸、压气机外壳和圆筒；涡轮轴、喷管、电视锥、燃烧室椎体以及波纹管；干燥机、搅拌机和洗涤机的转筒；浅盘形、半球形封头、牛奶罐和空芯薄壁的日用品等。

旋压工艺

二、工艺分析1、旋压过程分析⑴劈开轮劈开轮成形分为劈开、整形二个阶段。

垂直缸快速进给，在接近零件时转为工进并压紧零件（始终保压），主轴带动上下模旋转（见图2）。

X1劈开轮沿径向快速进给，接近工件时转换为工进，当X1进给了8～10mm后，X3整形轮沿径向快速进给（此时X1停留在原地）（图2 b），接近工件时转换为工进，此时X1和X3同时工进，在速度上X3比X1稍快一点。

当X1进给到预定深度，延时0.5～1.5秒后快速退回，X3继续工进，直到零件成形（图2 c）。

图 2 劈开轮旋压过程示意图在此旋压过程中要注意的问题有：1、垂直缸在压紧工件后应始终处于保压状态下，直到零件成形，X3退回；2、X1的进给位置一定要是在毛坯的二分之一处，偏差不能大于0.1mm，否则会产生劈偏现象，造成废品；3、X1和X3工进速度的协调关系（见图3）；4、成形后槽型的回弹变形与X3的延时和X3旋轮尺寸之间的关系，当成形旋轮X3进给到位后，零件槽型部分会产生冷作硬化，角度尺寸有部分回弹现象，这时的X3旋轮的最终进给尺寸和延时量可以适当调整，最终保证角度尺寸不会超差。

在设计X3旋轮时也可以将回弹因素考虑进去，X3的旋轮夹角可以在图纸要求的尺寸上增加1°至2°，使之在旋压结束时能补充回弹量。

图3 X1与X3工进速度的协调关系注：当X1的工进速度比X3快或两者相等，都会产生如图a的效果，这时会发生已经被劈开的材料边缘部分受材料内应力的作用向X1旋轮表面靠拢，最终产生相对摩擦。

这样会在X1旋轮表面留下一圈积削，而这些积削会划伤零件表面，从而影响零件表面质量。

只有当X3的进给速度比X1的进给速度稍快一点（但不能快太多，否则到最后会产生X3成了劈开轮，X1没有起到作用的情况），由X3撑开已经被劈开的材料部分，使被劈开的材料部分不会与X1产生相对摩擦。

从而保证产品质量。

⑵折叠轮折叠轮成形分为预成形、整形二个阶段。

垂直缸快速进给，在接近零件时转为工进并压紧零件（没有保压）。

薄壁铝合金锥形件旋压成形工艺

薄壁铝合金锥形件旋压成形工艺薄壁铝合金锥形件旋压成形工艺旋压成形
5.2.3 壁部断裂控制原因分析：原因分析：旋轮进给速度过快或过慢、过快或过慢、芯模与旋轮的间隙过大，减薄率过大等，隙过大，减薄率过大等，使铝出现非正常变形, 锥出现非正常变形, 严重拉薄直至断裂断裂。直至断裂。措施：措施： 1)适当减小减薄率，并在最大进给速度以内旋压。 1)适当减小减薄率，并在最大进给速度以内旋压。适当减小减薄率 2)芯模与旋轮的间隙应留得适当。 2)芯模与旋轮的间隙应留得适当。芯模与旋轮的间隙应留得适当 3)从材料方面分析是否容易开裂。 3)从材料方面分析是否容易开裂。例如冲裁毛坯时擦伤了从材料方面分析是否容易开裂外周就会从边缘开始产生纵向裂纹；外周就会从边缘开始产生纵向裂纹；粗大的晶粒将承受大的拉伸变形而容易导致壁部断裂。伸变形而容易导致壁部断裂。
薄壁铝合金锥形件旋压成形工艺
(4)5000系合金 (4)5000系合金即铝—镁合金。此系合金的种类多，即铝—镁合金。此系合金的种类多，用于旋压的制件也多，用于旋压的制件也多，如三构件轮辋车轮各种规格的封头等。、各种规格的封头等。 (5)7000系合金 (5)7000系合金其中的Al—Zn—Mg-Cu系合金，其中的Al—Zn—Mg-Cu系合金，在铝合金中它的强度最 Al 系合金通过旋压制造飞机零件和体育用品。高，通过旋压制造飞机零件和体育用品。
传统工艺缺陷类型材料旋压工艺设备原理加工成形方法旋压机产品精度低生产率低浪费材料薄壁铝合金锥形件铝合金表面缺陷断裂褶皱薄壁铝合金锥形件旋压成形工艺旋压成形工艺21旋压原理旋压是将平板或空心坯料固定在旋压机的模具上在坯料随机床主轴转动的同时用旋轮或擀棒加压于坯料使之产生局部的塑性变形
