台达伺服报警一览表

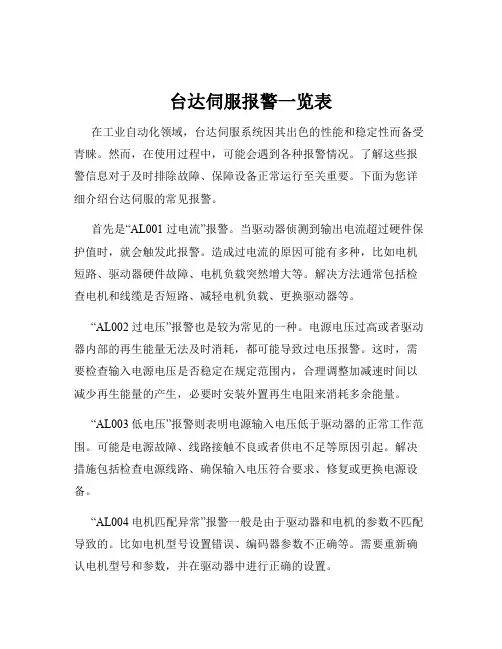

台达伺服报警一览表在工业自动化领域，台达伺服系统因其出色的性能和稳定性而备受青睐。
然而，在使用过程中，可能会遇到各种报警情况。
了解这些报警信息对于及时排除故障、保障设备正常运行至关重要。
下面为您详细介绍台达伺服的常见报警。
首先是“AL001 过电流”报警。
当驱动器侦测到输出电流超过硬件保护值时，就会触发此报警。
造成过电流的原因可能有多种，比如电机短路、驱动器硬件故障、电机负载突然增大等。
解决方法通常包括检查电机和线缆是否短路、减轻电机负载、更换驱动器等。
“AL002 过电压”报警也是较为常见的一种。
电源电压过高或者驱动器内部的再生能量无法及时消耗，都可能导致过电压报警。
这时，需要检查输入电源电压是否稳定在规定范围内，合理调整加减速时间以减少再生能量的产生，必要时安装外置再生电阻来消耗多余能量。
“AL003 低电压”报警则表明电源输入电压低于驱动器的正常工作范围。
可能是电源故障、线路接触不良或者供电不足等原因引起。
解决措施包括检查电源线路、确保输入电压符合要求、修复或更换电源设备。
“AL004 电机匹配异常”报警一般是由于驱动器和电机的参数不匹配导致的。
比如电机型号设置错误、编码器参数不正确等。
需要重新确认电机型号和参数，并在驱动器中进行正确的设置。
“AL005 回生异常”报警通常与再生电阻相关。
可能是再生电阻未连接、阻值不正确或者再生电阻过热等原因。
解决办法是检查再生电阻的连接情况，确保其阻值符合要求，并检查散热条件。
“AL006 过载”报警意味着电机负载超过了驱动器的额定负载能力。
可能是机械部件卡住、负载过重或者电机选型不当等原因。
此时需要检查机械传动部分是否正常，减轻负载，或者更换更大功率的电机和驱动器。
“AL007 速度偏差过大”报警表示电机实际运行速度与设定速度偏差超过允许范围。
这可能是由于速度指令异常、编码器故障或者控制参数设置不当等引起。
应检查速度指令的输入是否正常，检测编码器的工作状态，以及优化控制参数。
台达伺服报警查询
台达伺服报警查询 Document number：NOCG-YUNOO-BUYTT-UU986-1986UT台达伺服驱动器异警处理RLE01：过电流：主回路电流值超越电机瞬间最大电流值倍时动作1．驱动器输出短路：检查电机与驱动器接线状态或导线本体是否短路，排除短路状态，并防止金属导体外露2.电机接线异常：检查电机连接至驱动器的接线顺序，根据说明书的配线顺序重新配线3.IGBT异常：散热片温度异常，送回经销商或原厂检修4.控制参数设定异常：设定值是否远大于出厂预设值，回复至原出厂预设值，再逐量修正5.控制命令设定异常：检查控制输入命令是否变动过于剧烈，修正输入命令变动率或开启滤波功能RLE02：过电压：主回路电压值高于规格值时动作1．主回路输入电压高于额定容许电压值：用电压计测定主回路输入电压是否在额定容许电压值以内（参照11-1），使用正确电压源或串接稳压器2.电源输入错误（非正确电源系统）：用电压计测定电源系统是否与规格定义相符，使用正确电压源或串接变压器3.驱动器硬件故障：当电压计测定主回路输入电压在额定容许电压值以内仍然发生此错误，送回经销商或原厂检修RLE03：低电压：主回路电压值低于规格电压时动作1．主回路输入电压低于额定容许电压值：检查主回路输入电压接线是否正常，重新确认电压接线2.主回路无输入电压源：用电压计测定是否主回路电压正常，重新确认电源开关3.电源输入错误（非正确电源系统）：用电压计测定电源系统是否与规格定义相符，使用正确电压源或串接变压器RLE04：RLE04：Z脉冲所对应磁场角度异常1．编码器损坏：编码器异常，更换电机2.编码器松脱：检视编码器接头，重新安装RLE05：回生错误：回生控制作动异常时动作1．回生电阻未接或过小：确认回生电阻的连接状况，重新连接回生电阻或计算回生电阻值2..回生用切换晶体管失效：检查回生用切换晶体管是否短路，送回经销商或原厂检修3.参数设定错误：确认回生电阻参数（P1-52）设定值与回生电阻容量参数（P1-53）设定，重新正确设定RLE06：过负载：电机及驱动器过负载时动作1．超过驱动器额定负载连续使用：可由驱动器状态显示P0-02设定为11后，监视平均转矩[%]是否持续一直超过100%以上，提高电机容量或降低负载2.控制系统参数设定不当：机械系统是否摆振、加减速设定常数过快，调整控制回路增益值、加减速设定时间减慢3.电机、编码器接线错误：检查U、V、W及编码器接线是否准确4.电机的编码器不良：送回经销商或原厂检修RLE07：过速度：电机控制速度超过正常速度过大时动作1．速度输入命令变动过剧：用信号检测计检测输入的模拟电压信号是否异常，调整输入变信号动率或开启滤波功能2.过速度判定参数设定不当：检查过速度设定参数P2-34（过速度警告条件）是否太小，检查过速度设定参数P2-34（过速度警告条件）是否太小RLE08：异常脉冲控制命令：脉冲命令的输入频率超过硬件界面容许值时动作1．脉冲命令频率高于额定输入频率：用脉冲频率检测计检测输入频率是否超过额定输入频率，正确设定输入脉冲频率RLE09：位置控制误差过大：位置控制误差量大于设定容许值时动作1．最大位置误差参数设定过小：确认最大位置误差参数P2-35（位置控制误差过大警告条件）设定值，加大P2-35（位置控制误差过大警告条件）设定值2.增益值设定过小：确认设定值是否适当，正确调整增益值3.扭矩限制过低：确认扭矩限制值，正确调整扭矩限制值4.外部负载过大：检查外部负载，减低外部负载或重新评估电机容量。
台达伺服报警查询
台达伺服启动器同警处理之阳早格格创做RLE01：过电流：主回路电流值超出电机瞬间最大电流值1.5倍时动做1．启动器输出短路：查看电机与启动器交线状态或者导线本质是可短路，排除短路状态，并预防金属导体中露 2. 电机交线非常十分：查看电机连交至启动器的交线程序，根据证明书籍的配线程序沉新配线 3. IGBT 非常十分：集热片温度非常十分，支回经销商或者本厂检建 4. 统制参数设定非常十分：设定值是可近大于出厂预设值，恢复至本出厂预设值，再逐量建正 5. 统制下令设定非常十分：查看统制输进下令是可变动过于剧烈，建正输进下令变动率或者开开滤波功能RLE02：过电压：主回路电压值下于规格值时动做1．主回路输进电压下于额定容许电压值：用电压计测定主回路输进电压是可正在额定容许电压值以内（参照11-1），使用精确电压源或者串交稳压器 2. 电源输进过得（非精确电源系统）：用电压计测定电源系统是可与规格定义相符，使用精确电压源或者串交变压器 3. 启动器硬件障碍：当电压计测定主回路输进电压正在额定容许电压值以内仍旧爆收此过得，支回经销商或者本厂检建RLE03：矮电压：主回路电压值矮于规格电压时动做1．主回路输进电压矮于额定容许电压值：查看主回路输进电压交线是可仄常，沉新确认电压交线 2. 主回路无输进电压源：用电压计测定是可主回路电压仄常，沉新确认电源开闭 3. 电源输进过得（非精确电源系统）：用电压计测定电源系统是可与规格定义相符，使用精确电压源或者串交变压器RLE04：RLE04：Z 脉冲所对于应磁场角度非常十分1．编码器益坏：编码器非常十分，调换电机 2. 编码器紧脱：检视编码器交头，沉新拆置RLE05：回死过得：回死统创制动非常十分时动做1．回死电阻已交或者过小：确认回死电阻的连交情景，沉新连交回死电阻或者估计回死电阻值 2. .回死用切换晶体管做废：查看回死用切换晶体管是可短路，支回经销商或者本厂检建 3. 参数设定过得：确认回死电阻参数（P1-52）设定值与回死电阻容量参数（P1-53）设定，沉新精确设定RLE06：过背载：电机及启动器过背载时动做1．超出启动器额定背载连绝使用：可由启动器状态隐现P0-02设定为11后，监视仄衡转矩[%]是可持绝背来超出100%以上，普及电机容量或者落矮背载 2. 统制系统参数设定没有当：板滞系统是可晃振、加减速设定常数过快，安排统制回路删益值、加减速设定时间减缓 3. 电机、编码器交线过得：查看 U、V、W 及编码器交线是可准确 4. 电机的编码器没有良：支回经销商或者本厂检建RLE07：过速度：电机统制速度超出仄常速度过大时动做1．速度输进下令变动过剧：用旗号检测计检测输进的模拟电压旗号是可非常十分，安排输进变旗号动率或者开开滤波功能 2. 过速度判决参数设定没有当：查看过速度设定参数P2-34（过速度告诫条件）是可太小，查看过速度设定参数P2-34（过速度告诫条件）是可太小RLE08：非常十分脉冲统制下令：脉冲下令的输进频次超出硬件界里容许值时动做1．脉冲下令频次下于额定输进频次：用脉冲频次检测计检测输进频次是可超出额定输进频次，精确设定输进脉冲频次RLE09：位子统制缺面过大：位子统制缺面量大于设定容许值时动做1．最大位子缺面参数设定过小：确认最大位子缺面参数P2-35（位子统制缺面过大告诫条件）设定值，加大 P2-35 （位子统制缺面过大告诫条件）设定值 2. 删益值设定过小：确认设定值是可适合，精确安排删益值 3. 扭矩节制过矮：确认扭矩节制值，精确安排扭矩节制值 4. 中部背载过大：查看中部背载，减矮中部背载或者沉新评估电机容量.调换摇床电机.RLE10：芯片真止超时：芯片非常十分时动做1．芯片动做非常十分：电源复位检测，复位仍非常十分时，支回经销商或者本厂检建RLE11：编码器非常十分：编码器爆收脉冲旗号非常十分时动做1．编码器交线过得：确认交线是可按照证明书籍内的提议线路是可准确 2. 编码器紧脱：检视启动器上CN2与编码器交头，沉新拆置 3. 编码器交线没有良：查看启动器上的 CN2 与伺服电机编码器二端交线是可紧脱，沉新连交交线 4. 编码器益坏：电机非常十分，调换电机RLE12：矫正非常十分：真止电气矫正时矫正值超出容许值时动做1．模拟输进交面无精确归整：量测模拟输进交面的电压准位是可共交天电位，模拟输进交面精确交天 2. 检测元件益坏：电源复位检测，复位仍非常十分时，支回经销商或者本厂检建RLE13：慢迫停止：慢迫按钮按下时动做1．慢迫停止开闭按下：确认开闭位子，开开慢迫停止开闭RLE14：顺背运止极限非常十分：顺背极限开闭被按下时动做1．顺背极限开闭按下：确认开闭位子，开开顺背极限开闭2. 伺服系统宁静度没有敷：确认设定的统制参数及背载惯量，沉新建正参数或者是沉新评估电机容量RLE15：正背运止极限非常十分：正背极限开闭被按下时动做1．正背极限开闭按下：确认开闭位子，开开顺背极限开闭2. 伺服系统宁静度没有敷：确认设定的统制参数及背载惯量，沉新建正参数或者是沉新评估电机容量RLE16：IGBT温度非常十分：IGBT温度过下时动做1．超出启动器额定背载连绝使用：查看是可背载过大或者电机电流过下，普及电机容量或者落矮背载2．查看启动器输出交线，精确交线RLE17：保存器非常十分：保存器（EE-PROM）存与非常十分时动做1．保存器数据存与非常十分：参数复位或者电源复位，复位仍非常十分时，支回经销商或者本厂检建2. 使用通讯万古间写进,制成保存器数据存与非常十分：使用万古间通讯写进时,是可将P2-30设为5，设定此值可预防连绝写进保存器，而落矮保存器寿命.然而各参数的设定值于断电后没有脆持与储藏，复位仍非常十分时，支回经销商或者本厂检建RLE18：芯片通讯非常十分：芯片通讯非常十分时动做1．统制电源非常十分：检测及复位统制电源，复位仍非常十分时，支回经销商或者本厂检建RLE19：串止通讯非常十分：RS-232／485通讯非常十分时动做1．通讯参数设定没有当：检视通讯参数设定值，精确设定参数值2. 通讯天面没有精确：查看通讯天面，精确设定通讯天面3. 通讯数值没有精确：查看存与数值，精确设定数值RLE20：串止通讯超时：RS-232／485通讯非常十分时动做1．超时参数设定没有当：查看超时参数的设定，精确设定数值2. 万古间已交支通讯下令：查看通讯线是可紧脱或者断线RLE21：下令写进非常十分：统制下令下达非常十分时动做1.统制电源非常十分：检测及复位统制电源，复位仍非常十分时，支回经销商或者本厂检建RLE22：主回路电源缺相：主回路电源缺仅单相输进1．主回路电源非常十分：查看 RST 电源线是可紧脱或者仅单相输进，真真交进三相电源，仍非常十分时，支回经销商或者本厂检建RLE23：预先过背载告诫：电机及启动器根据参数 P1-56 过背载输出准位设定的百分比，预先爆收过背载告诫动做1．预先过背载告诫：决定是可已通过载使用、电机及启动器根据参数 P1-56过背载输出准位设定的百分比是可设定过小，请参照 ALE06 过背荷的同警处置、请将参数 P1-56 的设定值设大，或者是将值设定超出 100与消此预先过背载告诫功能RLE97：里里下令真止超时：里里下令真止爆收问题1．里里下令真止爆收问题：检测及复位统制电源，复位仍非常十分时，支回经销商或者本厂检建RLE98：芯片通讯过得：硬件障碍引导芯片通讯过得1．硬件障碍引导芯片通讯过得：检测及复位统制电源，复位仍非常十分时，支回经销商或者本厂检建RLE99：芯片通讯过得：硬件障碍引导芯片通讯过得1．硬件障碍引导芯片通讯过得：检测及复位统制电源，复位仍非常十分时，支回经销商或者本厂检建。
台达伺服报警查询
台达伺服驱动器异警处理RLE01:过电流：主回路电流值超越电机瞬间最大电流值1.5 倍时动作1．驱动器输出短路：检查电机与驱动器接线状态或导线本体是否短路，排除短路状态，并防止金属导体外露2. 电机接线异常：检查电机连接至驱动器的接线顺序，根据说明书的配线顺序重新配线3. IGBT 异常：散热片温度异常，送回经销商或原厂检修 4. 控制参数设定异常：设定值是否远大于出厂预设值，回复至原出厂预设值，再逐量修正 5. 控制命令设定异常：检查控制输入命令是否变动过于剧烈，修正输入命令变动率或开启滤波功能RLE02过电压：主回路电压值高于规格值时动作1．主回路输入电压高于额定容许电压值：用电压计测定主回路输入电压是否在额定容许电压值以内（参照11-1 ），使用正确电压源或串接稳压器 2. 电源输入错误（非正确电源系统）：用电压计测定电源系统是否与规格定义相符，使用正确电压源或串接变压器 3. 驱动器硬件故障：当电压计测定主回路输入电压在额定容许电压值以内仍然发生此错误，送回经销商或原厂检修RLE03低电压：主回路电压值低于规格电压时动作1．主回路输入电压低于额定容许电压值：检查主回路输入电压接线是否正常，重新确认电压接线 2. 主回路无输入电压源：用电压计测定是否主回路电压正常，重新确认电源开关3. 电源输入错误（非正确电源系统）：用电压计测定电源系统是否与规格定义相符，使用正确电压源或串接变压器RLE04 RLE04 Z脉冲所对应磁场角度异常1．编码器损坏：编码器异常，更换电机 2. 编码器松脱：检视编码器接头，重新安装RLE05回生错误：回生控制作动异常时动作1．回生电阻未接或过小：确认回生电阻的连接状况，重新连接回生电阻或计算回生电阻值2. . 回生用切换晶体管失效：检查回生用切换晶体管是否短路，送回经销商或原厂检修3. 参数设定错误：确认回生电阻参数（P1-52 ）设定值与回生电阻容量参数（P1-53 ）设定，重新正确设定RLE06过负载：电机及驱动器过负载时动作1．超过驱动器额定负载连续使用：可由驱动器状态显示P0-02 设定为11 后，监视平均转矩[%]是否持续一直超过100%以上，提高电机容量或降低负载2. 控制系统参数设定不当：机械系统是否摆振、加减速设定常数过快，调整控制回路增益值、加减速设定时间减慢3.电机、编码器接线错误：检查U、V、W及编码器接线是否准确 4. 电机的编码器不良：送回经销商或原厂检修RLE07过速度：电机控制速度超过正常速度过大时动作1．速度输入命令变动过剧：用信号检测计检测输入的模拟电压信号是否异常，调整输入变信号动率或开启滤波功能 2. 过速度判定参数设定不当：检查过速度设定参数P2-34 （过速度警告条件）是否太小，检查过速度设定参数P2-34 （过速度警告条件）是否太小RLE08异常脉冲控制命令：脉冲命令的输入频率超过硬件界面容许值时动作1．脉冲命令频率高于额定输入频率：用脉冲频率检测计检测输入频率是否超过额定输入频率，正确设定输入脉冲频率RLE09位置控制误差过大：位置控制误差量大于设定容许值时动作1 .最大位置误差参数设定过小：确认最大位置误差参数P2-35 （位置控制误差过大警告条件）设定值，加大P2-35 （位置控制误差过大警告条件）设定值 2. 增益值设定过小：确认设定值是否适当，正确调整增益值 3. 扭矩限制过低：确认扭矩限制值，正确调整扭矩限制值 4. 外部负载过大：检查外部负载，减低外部负载或重新评估电机容量。
台达驱动器异警一览表
同上
AL123
CANopen PDO存取时，资料Size错误
讯息中资料长度与指定的物件不符
同上
AL124
CANopen PDO存取时，资料范围 错误
讯息中的资料超出指定物件的范围
同上
AL125
CANopen PDO物件是唯读，不可写入
讯息中指定物件不可写入
同上
AL126
RS-232／485通讯异常时动作
AL020
串列通讯逾时
RS-232／485通讯逾时时动作
AL021
保留
保留
AL022
主回路电源缺相
主回路电源缺仅单相输入
AL023
预先过负载警告
预先过负载警告
AL024
编码器初始磁场错误
编码器磁场位置UVW错误
AL025
编码器内部错误
编码器内部记忆体异常，内部计数器异常
NMT：Reset node或0x6040.Fault Reset
AL112
CANopen PDO接收溢位
PDO Rx Buffer 溢位(1毫秒之内接收到两笔以上相同COBID的PDO)
同上
AL121
CANopen PDO存取时，Index错误
讯息中指定的Index不存在
同上
AL122
CANopen PDO存取时，Sub-Index错误
NMT:Reset node或0x6040.Fault Reset
AL245
Pr定位超时
定位命令执行超过时间限制
同上
AL249
Pr路径编号太大
Pr路径编号为0~63，否则超过限制
同上
AL261
台达异常报警.
注:P1-40调整参数时需停车调整,才能保存,电机运转时调整后不能保存ௐȈౢ异警排除10.1 异警一览表异警表示异警名称异警动作内容过电流主回路电流值超越电机瞬间最大电流值1.5倍时动作过电压主回路电压值高于规格值时动作低电压主回路电压值低于规格电压时动作电机磁场位置异常 Z 脉冲所对应磁场角度异常回生异常回生控制作动异常时动作过负载电机及驱动器过负载时动作过速度电机控制速度超过正常速度过大时动作异常脉冲控制命令脉冲命令的输入频率超过硬件界面容许值时动作位置控制误差过大位置控制误差量大于设定容许值时动作芯片执行超时芯片异常时动作编码器异常编码器产生脉冲信号异常时动作校正异常执行电气校正时校正值超越容许值时动作紧急停止紧急按钮按下时动作逆向极限异常逆向极限开关被按下时动作正向极限异正向极限开关被按下时动作IGBT温度异常 IGBT温度过高时动作存储器异常存储器(EE-PROM存取异常时动作芯片通讯异常芯片通讯异常时动作串行通讯异常 RS-232/485通讯异常时动作串行通讯超时 RS-232/485通讯超时时动作命令写入异常控制命令下达异常时动作主回路电源缺相主回路电源缺仅单相输入预先过负载警告电机及驱动器根据参数P1-56过负载输出准位设定的百分比,预先产生过负载警告动作内部命令执行超时内部命令执行发生问题第十章异警排除|ASDA-AB系列异警表示异警名称异警动作内容芯片通讯错误硬件故障导致芯片通讯错误芯片通讯错误硬件故障导致芯片通讯错误若出现与上表内不同的异警信息时,请与当地经销商或技术人员联系。
第十章异警排除|ASDA-AB系列10.2 异警原因与处置异警表示:过电流异警原因异警检查异警处置驱动器输出短路检查电机与驱动器接线状态或导线本体是否短路排除短路状态,并防止金属导体外露电机接线异常检查电机连接至驱动器的接线顺序根据说明书的配线顺序重新配线IGBT 异常散热片温度异常送回经销商或原厂检修控制参数设定异常设定值是否远大于出厂预设值回复至原出厂预设值,再逐量修正控制命令设定异常检查控制输入命令是否变动过于剧烈修正输入命令变动率或开启滤波功能:过电压异警原因异警检查异警处置主回路输入电压高于额定容许电压值用电压计测定主回路输入电压是否在额定容许电压值以内(参照11-1使用正确电压源或串接稳压器电源输入错误(非正确电源系统用电压计测定电源系统是否与规格定义相符使用正确电压源或串接变压器驱动器硬件故障当电压计测定主回路输入电压在额定容许电压值以内仍然发生此错误送回经销商或原厂检修:低电压异警原因异警检查异警处置主回路输入电压低于额定容许电压值检查主回路输入电压接线是否正常重新确认电压接线主回路无输入电压源用电压计测定是否主回路电压正常重新确认电源开关电源输入错误(非正确电源系统用电压计测定电源系统是否与规格定义相符使用正确电压源或串接变压器第十章异警排除|ASDA-AB系列:电机磁场位置异常异警原因异警检查异警处置编码器损坏编码器异常更换电机编码器松脱检视编码器接头重新安装:回生错误异警原因异警检查异警处置回生电阻未接或过小确认回生电阻的连接状况重新连接回生电阻或计算回生电阻值回生用切换晶体管失效检查回生用切换晶体管是否短路送回经销商或原厂检修参数设定错误确认回生电阻参数(P1-52设定值与回生电阻容量参数(P1-53设定重新正确设定:过负载异警原因异警检查异警处置超过驱动器额定负载连续使用可由驱动器状态显示P0-02设定为11后,监视平均转矩[%]是否持续一直超过100%以上,提高电机容量或降低负载控制系统参数设定不当 1.机械系统是否摆振2.加减速设定常数过快1.调整控制回路增益值2.加减速设定时间减慢电机、编码器接线错误检查U、V、W及编码器接线正确接线电机的编码器不良送回经销商或原厂检修:过速度异警原因异警检查异警处置速度输入命令变动过剧用信号检测计检测输入的模拟电压信号是否异常调整输入变信号动率或开启滤波功能过速度判定参数设定不当检查过速度设定参数P2-34(过速度警告条件是否太小正确设定过速度设定P2-34(过速度警告条件第十章异警排除|ASDA-AB系列:异常脉冲控制命令异警原因异警检查异警处置脉冲命令频率高于额定输入频率用脉冲频率检测计检测输入频率是否超过额定输入频率正确设定输入脉冲频率:位置控制误差过大异警原因异警检查异警处置最大位置误差参数设定过小确认最大位置误差参数P2-35(位置控制误差过大警告条件设定值加大P2-35(位置控制误差过大警告条件设定值增益值设定过小确认设定值是否适当正确调整增益值扭矩限制过低确认扭矩限制值正确调整扭矩限制值外部负载过大检查外部负载减低外部负载或重新评估电机容量:芯片执行超时异警原因异警检查异警处置芯片动作异常电源复位检测复位仍异常时,送回经销商或原厂检修:编码器异常异警原因异警检查异警处置编码器接线错误确认接线是否遵循说明书内的建议线路正确接线编码器松脱检视驱动器上CN2与编码器接头重新安装编码器接线不良检查驱动器上的CN2与伺服电机编码器两端接线是否松脱重新连接接线编码器损坏电机异常更换电机:校正异常异警原因异警检查异警处置模拟输入接点无正确归零量测模拟输入接点的电压准位是否同接地电位模拟输入接点正确接地检测元件损坏电源复位检测复位仍异常时,送回经销商或原厂检修第十章异警排除|ASDA-AB 系列：紧急停止异警原因紧急停止开关按下异警检查确认开关位置异警处置开启紧急停止开关：逆向运转极限异常异警原因逆向极限开关按下伺服系统稳定度不够异警检查确认开关位置确认设定的控制参数及负载惯量异警处置开启逆向极限开关重新修正参数或是重新评估电机容量：正向运转极限异常异警原因正向极限开关按下伺服系统稳定度不够异警检查确认开关位置确认设定的控制参数及负载惯量异警处置开启正向极限开关重新修正参数或是重新评估电机容量：IGBT 温度异常异警原因异警检查异警处置超过驱动器额定负载连检查是否负载过大或电机电流过提高电机容量或降低负载续使用高驱动器输出短路检查驱动器输出接线正确接线：存储器异常异警原因存储器数据存取异常异警检查参数复位或电源复位异警处置复位仍异常时，送回经销商或原厂检修使用通讯长时间写入,造使用长时间通讯写入时 , 是否将复位仍异常时，送回经销商或原厂成存储器数据存取异常 P2-30 设为 5,设定此值可防止连续检修写入存储器，而降低存储器寿命。
台达驱动器报警代码
台达驱动器报警代码
AL001 过电流AL002 过电压AL003 低电压
AL004 电机匹配异常驱动器所对应的电机不对AL005 回生错误
AL006 过负荷电机及驱动器过负荷时动作
AL007 过速度电机控制速度超过正常速度过大时动作
AL008 异常脉冲AL009 位置控制误差过大AL011 位置检出器异常
AL012 校正异常AL013 紧急停止AL014 反向极限异常L015 正向极限异常AL016 IGBT 过热IGBT 温度过高时动作AL017 参数内存异常
AL018 检出器输出异常AL019 串行通讯异常AL020 串行通讯超时
AL022 主环电源缺相AL023 预先过负载警告
AL024编码器初始磁场错误AL025 编码器内部错误
AL026编码器内部数据可靠度错误AL027 电机内部错误
AL028 电机内部错误AL029 电机内部错误
Off 第九章异警排除AL030 电机碰撞错误
AL031电机U,V,W 接线错误或断线AL035 温度超过保护上限
AL048 检出器多次输出异常AL067 温度警告
AL083驱动器输出电流过大AL085 回生异常
AL099 DSP 韧体
AL555 系统故障驱动器处理器异常无不切换
AL880 系统故障驱动器处理器异常。
台达驱动器报警代码
For personal use only in study and research; not for commercial use台达驱动器报警代码AL001 过电流AL002 过电压AL003 低电压AL004 电机匹配异常驱动器所对应的电机不对AL005 回生错误AL006 过负荷电机及驱动器过负荷时动作AL007 过速度电机控制速度超过正常速度过大时动作AL008 异常脉冲AL009 位置控制误差过大AL011 位置检出器异常AL012 校正异常AL013 紧急停止AL014 反向极限异常L015 正向极限异常AL016 IGBT 过热IGBT 温度过高时动作AL017 参数内存异常AL018 检出器输出异常AL019 串行通讯异常AL020 串行通讯超时AL022 主环电源缺相AL023 预先过负载警告AL024编码器初始磁场错误AL025 编码器内部错误AL026编码器内部数据可靠度错误AL027 电机内部错误AL028 电机内部错误AL029 电机内部错误Off 第九章异警排除AL030 电机碰撞错误AL031电机U,V,W 接线错误或断线AL035 温度超过保护上限AL048 检出器多次输出异常AL067 温度警告AL083驱动器输出电流过大AL085 回生异常AL099 DSP 韧体AL555 系统故障驱动器处理器异常无不切换AL880 系统故障驱动器处理器异常For personal use only in study and research; not for commercial use.Nur für den persönlichen für Studien, Forschung, zu kommerziellen Zwecken verwendet werden.Pour l 'étude et la recherche uniquement à des fins personnelles; pas à des fins commerciales.толькодля людей, которые используются для обучения, исследований и не должны использоваться в коммерческих целях.以下无正文For personal use only in study and research; not for commercial use.Nur für den persönlichen für Studien, Forschung, zu kommerziellen Zwecken verwendet werden.Pour l 'étude et la recherche uniquement à des fins personnelles; pas à des fins commerciales.толькодля людей, которые используются для обучения, исследований и не должны использоваться в коммерческих целях.以下无正文。
