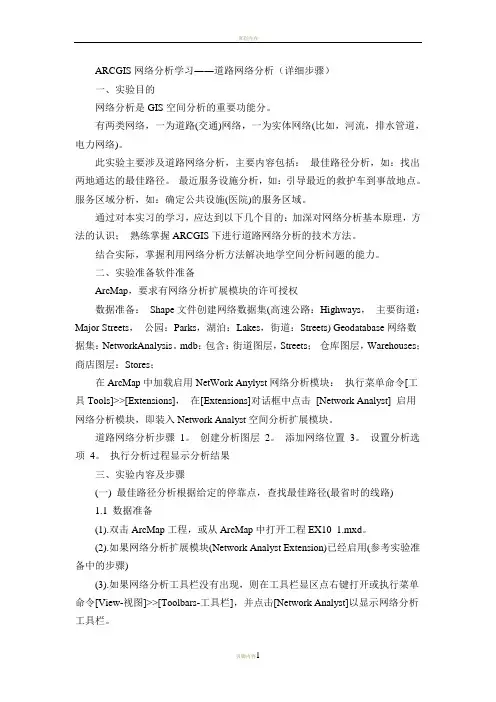

ARCGIS网络分析学习――道路网络分析(详细步骤)一、实验目的网络分析是GIS空间分析的重要功能分。

有两类网络,一为道路(交通)网络,一为实体网络(比如,河流,排水管道,电力网络)。

此实验主要涉及道路网络分析,主要内容包括:最佳路径分析,如:找出两地通达的最佳路径。

最近服务设施分析,如:引导最近的救护车到事故地点。

服务区域分析,如:确定公共设施(医院)的服务区域。

通过对本实习的学习,应达到以下几个目的:加深对网络分析基本原理,方法的认识;熟练掌握ARCGIS下进行道路网络分析的技术方法。

结合实际,掌握利用网络分析方法解决地学空间分析问题的能力。

二、实验准备软件准备ArcMap,要求有网络分析扩展模块的许可授权数据准备: Shape文件创建网络数据集(高速公路:Highways,主要街道:Major Streets,公园:Parks,湖泊:Lakes,街道:Streets) Geodatabase 网络数据集:NetworkAnalysis。

mdb:包含:街道图层,Streets;仓库图层,Warehouses;商店图层:Stores;在ArcMap中加载启用NetWork Anylyst网络分析模块:执行菜单命令[工具Tools]>>[Extensions],在[Extensions]对话框中点击 [Network Analyst] 启用网络分析模块,即装入Network Analyst空间分析扩展模块。

道路网络分析步骤 1。

创建分析图层 2。

添加网络位置 3。

设置分析选项 4。

执行分析过程显示分析结果三、实验内容及步骤(一) 最佳路径分析根据给定的停靠点,查找最佳路径(最省时的线路)1.1 数据准备(1).双击ArcMap工程,或从ArcMap中打开工程EX10_1.mxd。

(2).如果网络分析扩展模块(Network Analyst Extension)已经启用(参考实验准备中的步骤)(3).如果网络分析工具栏没有出现,则在工具栏显区点右键打开或执行菜单命令[View-视图]>>[Toolbars-工具栏],并点击[Network Analyst]以显示网络分析工具栏。

ArcGIS交通路网分析

ArcGIS交通路网分析

2
高速(Highway)
“沿 西藏南路 向东 行驶”
3
匝道(Ramp)
“进入匝道 沿 内环高架 行驶”
4
轮渡(Ferry)
“乘坐 浦江 轮渡”
5
环岛(Roundabout) “绕环岛 沿 世纪大道 向南 行驶”
构建路网模型步骤
准备网络数 据集内部相 应数据源。
网络阻抗值(距 离和行程时间等 )的字段( Meters 和Minutes )
网络数据集
时间&距离
转向数据
数据格式
单行限制
道路等级
存储格式
网络数据集
数据模型
交通网络
Geodatabase
Shapefile
网络数据集
网络元素 边线 交汇点 转向
连通性 连通组 连通策略 边线连通 交汇点连通 高程字段
属性
成本 描述 限制 等级
方向
道路名称 路标 盾型路牌
网络元素
• 边线:线要素,代表行车路线 • 交汇点:点要素,连接道路的枢纽 • 转向:线要素,存储特定转弯有关的信息
路网属性
字段名称 NAME
METERS FT_Minutes
TF_Minutes OneWay HighWay
Road Class
Hierarchy
中文说明
道路名称 道路长度 通行用时
通行用时(反向) 单行限制 是否高速 道路描述
道路等级
字段类型
说明
Text(30) DOUBLE DOUBLE
道路名称
单位:米 METERS/SPEED (单位:分钟)
DOUBLE 同上
Text(10) short short

arcgis网络分析PPT课件

arcgis网络分析PPT课件
进行高级网络 建模,多连通组构建多模式网络 的基础。
21
连通策略-Connectivity Policies
• 线要素(边线)
– 端点连通(Endpoints) – 任意节点(Any vertexes)
• 点要素(交汇点)
– 依据边线规则( Honor) – 交点处连通(Override) – 高程字段(Elevation Field)
4
传输网络(Network Analyst)
• 一、从应用上来考虑: 1.传输网络常用于道路、地铁等交通网络分析。 特点:在传输网络中,汽车和火车都是可以自由移动的物 体,具有主观选择方向的能力。
传输网络解决的问题有: • A.计算点与点之间的最佳距离,时间最短或者距离最短,最佳路径能够绕开事
先设置的障碍物 B.可以进行多点的物流派送,能够按照规定时间规划送货路径,也能够自由调 整各点的顺序,也会绕开障碍物 C.寻找最近的一个或者多个设施点 D.确定一个或者多个设施点的服务区,绘制服务区范围的条件可以是多个,例 如,同时列出3分钟、6分钟、9分钟的服务区 E.绘制起点-终点距离矩阵
交汇点数据:点数据。交汇点可以连接任意多条边 线。
转弯数据:转弯数据。该类型数据专门用于网络数 据集,可由线数据或描述边界转向关系的turn表 生成。
17
天桥和地下通道
在网络中有两种方法来表示天桥和地下通道。 1.边线与交汇点的连通策略:天桥和其下的道路在它
们的交叉处都表示无节点的连续路径。 2.高程方法:是把天桥和地下通道视为平面要素,如
38
限制(Restriction)
• 布尔表达式:Restricted (true) 或者 Traversable (false )

《arcgis网络分析》课件

《arcgis网络分析》课件

服务区分析
服务区分析可以帮助我们了解某个处理点(例如物 流中心)的服务范围,从而更好地进行规划和优化。
线性参照系统和路径分段
通过使用线性参照系统和路径分段技术,我们能够 更好地理解城市化进程中的交通局限性和问题。
空间网络分析
空间网络分析是用于数据分析和处理的一种技术, 可以帮助我们理解各种数据之间的关系。
ArcGIS网络分析介绍
欢迎大家来到本次分享,今天我们将带你深入了解ArcGIS网络分析,了解它在 实际应用中的作用和意义。网络分析在现代交通、物流等多个领域都有广泛 的应用,它能够帮助我们在最短时间内找到最佳路径。
网络分析基础
1
模型和图层
网络分析的基础是要有可操作的网络模型和网络图层,只有掌握了这两样,才能 在后续的分析中作出准确的决策。
2
路线选择和最短路径计算
掌握路线选择和最短路径计算的技能,可以帮助我们在最短时间内找到最佳路径, 为我们节省时间和资源。
3
时空分析
时空分析是网络分析的重要组成部分,它可以帮助我们理解现有的网络数据,以 及地理位置和时间信息如何影响我们的决策。
网络数据创建与编辑
建立网络数据集和子网 络
网络数据包括许多不同的元 素,创建和编辑它们需要使 用特殊的工具和技术。
添加和编辑网络元素
添加和编辑网络元素时,我 们需要使用到各种工具,例 如添加节点、边线或障碍物 等,来对网络数据进行精细 的调整。
网络结构分析
