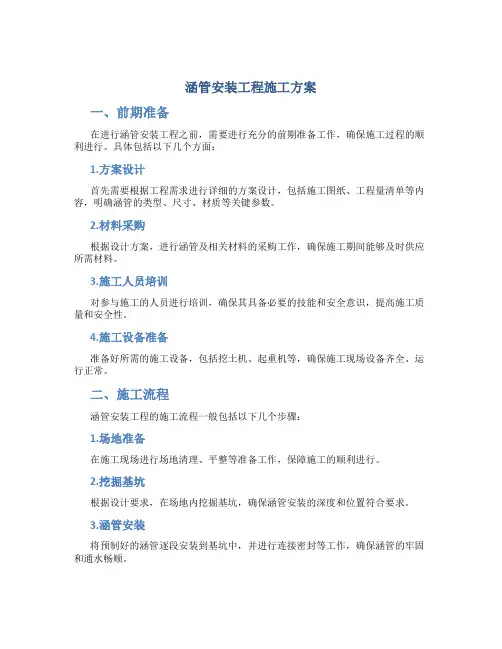

涵管安装工程施工方案
涵管安装工程施工方案一、前期准备在进行涵管安装工程之前，需要进行充分的前期准备工作，确保施工过程的顺利进行。
具体包括以下几个方面：1.方案设计首先需要根据工程需求进行详细的方案设计，包括施工图纸、工程量清单等内容，明确涵管的类型、尺寸、材质等关键参数。
2.材料采购根据设计方案，进行涵管及相关材料的采购工作，确保施工期间能够及时供应所需材料。
3.施工人员培训对参与施工的人员进行培训，确保其具备必要的技能和安全意识，提高施工质量和安全性。
4.施工设备准备准备好所需的施工设备，包括挖土机、起重机等，确保施工现场设备齐全、运行正常。
二、施工流程涵管安装工程的施工流程一般包括以下几个步骤：1.场地准备在施工现场进行场地清理、平整等准备工作，保障施工的顺利进行。
2.挖掘基坑根据设计要求，在场地内挖掘基坑，确保涵管安装的深度和位置符合要求。
3.涵管安装将预制好的涵管逐段安装到基坑中，并进行连接密封等工作，确保涵管的牢固和通水畅顺。
4.管道埋设将涵管安装后的管道进行埋设，包括回填土方、压实等工序，确保管道的稳定和安全。
5.检测验收完成涵管安装后，进行相关的检测验收工作，确保施工质量符合标准要求。
三、安全措施在施工过程中，需要注意加强安全管理，确保施工人员的安全，同时保障工程质量。
具体安全措施包括但不限于：•佩戴好安全帽、手套等个人防护用具；•严格遵守施工现场安全规定，禁止越界作业；•定期进行施工现场巡查，及时排查安全隐患并处理；•配备专职安全员对施工现场进行全程监督等。
四、施工质量控制为保证涵管安装工程的施工质量，需要建立相应的质量控制体系，包括：•对涵管及相关材料进行质量检验；•对施工过程中的关键节点进行把控；•建立施工记录和档案，做好施工过程的记录和归档；•实施工程竣工验收，确保涵管安装工程的质量符合要求。
五、施工进度管理在施工过程中，需要合理安排施工进度，确保工程按时完成。
为此，需要做好施工进度管理，包括：•制定详细的施工计划；•定期进行施工进度检查，发现问题及时调整；•加强与相关单位的对接协调，避免因其他因素导致工程延误。
涵管安装施工方案两篇
涵管安装施工方案两篇篇一：涵管安装施工方案5.5.1涵管施工工艺流程施工准备→测量放样土方开挖→验槽→砖砌竖井安装穿墙管→涵管安装→灌水试验→回填土方→交工验收。
5.5.2涵管施工方法及技术措施1．测量放样涵洞的测量定位放样采用坐标法，沿涵洞的中心线和路基中心线各放设三点，确保位置准确，并报监理工程师审批。
2．土方开挖本项目工程涵管工程沟槽在路基拓宽开挖结束后进行。
管槽开挖采用PCI60小型反铲挖掘机挖沟，结合人工修整，由设计图可知，其基槽深约2.0m左右，可用反铲挖掘机单槽一次性开挖至距设计标高0.3m处，再由人工进行修底修坡。
开挖时根据各条排水沟的走向，从排水沟的下游向上游挖进。
施工中注意边坡稳定，及时用潜水泵排除基槽积水，严禁基槽长期泡水。
在挖至设计标高时，应及时安排人员进行清除余土，排干沟槽积水，做到基槽一开挖立即进行涵沟砌石施工，不得使基底暴露过久，基底设计标高以上30cm厚，不得提前挖除，应在管基施工的同时方可挖除，若基底土壤已受扰动或超挖，用碎石砂夯实填平。
基槽外1m以内不得堆土，同时堆土不得超过1.5m高。
拟采用反铲挖掘机配合人工进行开挖，自卸汽车配合挖装运土，在接近基底20cm范围内，由人工辅助开挖修坡、修底。
3．涵管施工1）运输与装卸涵管在运输、装卸过程中，应采取防碰撞措施，避免管节损坏或产生裂纹。
涵管装卸工作必须用经监理工程师批准的吊具进行；除非取得监理工程师的书面许可，不允许用滚板或斜板卸管。
存放场地的位置和装卸的操作方法必须经监理工程师认可。
2）施工要求(1)基础开挖①基础开挖应符合图纸要求。
当在原有灌溉水流的沟渠修筑时挖临时过水通道保护好灌溉水流。
②基槽开挖后，应紧接着进行垫层铺设、涵管敷设及基槽回填等作业。
如果出现不可避免的耽误，无论是何原因，在施工过程中应采取必要措施，保护基槽的外露面不致破坏。
(2)垫层和基座砂石垫层应压实到设计要求密实度，其压实度应在90％以上，按重型击实法试验测定，砂垫层应分层摊铺压实，不得有离析现象，否则要重新拌和铺筑。

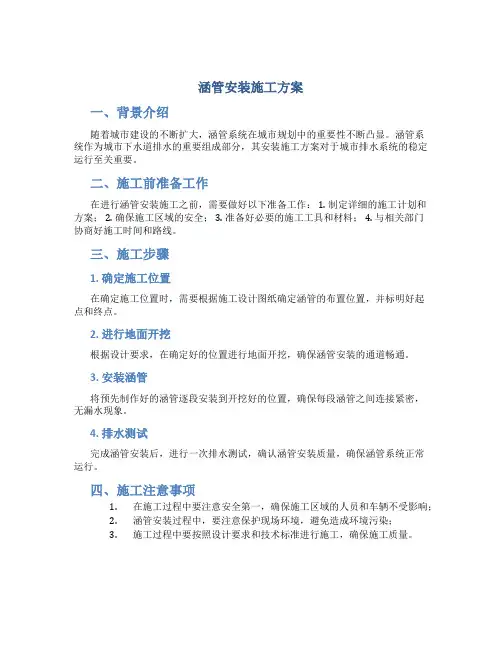

涵管安装施工方案
涵管安装施工方案
一、背景介绍
随着城市建设的不断扩大，涵管系统在城市规划中的重要性不断凸显。
涵管系
统作为城市下水道排水的重要组成部分，其安装施工方案对于城市排水系统的稳定运行至关重要。
二、施工前准备工作
在进行涵管安装施工之前，需要做好以下准备工作： 1. 制定详细的施工计划和
方案； 2. 确保施工区域的安全； 3. 准备好必要的施工工具和材料； 4. 与相关部门
协商好施工时间和路线。
三、施工步骤
1. 确定施工位置
在确定施工位置时，需要根据施工设计图纸确定涵管的布置位置，并标明好起
点和终点。
2. 进行地面开挖
根据设计要求，在确定好的位置进行地面开挖，确保涵管安装的通道畅通。
3. 安装涵管
将预先制作好的涵管逐段安装到开挖好的位置，确保每段涵管之间连接紧密，
无漏水现象。
4. 排水测试
完成涵管安装后，进行一次排水测试，确认涵管安装质量，确保涵管系统正常
运行。
四、施工注意事项
1.在施工过程中要注意安全第一，确保施工区域的人员和车辆不受影响；
2.涵管安装过程中，要注意保护现场环境，避免造成环境污染；
3.施工过程中要按照设计要求和技术标准进行施工，确保施工质量。
五、施工验收
施工完成后，需要进行验收工作，确认涵管安装质量是否符合设计要求，以确
保涵管系统的正常使用。
六、总结
涵管安装施工是一个重要的城市基础设施建设工程，只有制定详细的施工方案，严格按照要求进行施工，才能确保涵管系统的安全稳定运行。
希望本文提供的施工方案能对涵管安装工作提供一定的参考和指导。
涵管施工技术交底
②砌筑基础前应校核放线尺寸允许偏差应符合下表的规定
长度L、宽度B（m）
允许偏差（mm)
长度L、宽度B（m）
允许偏差（mm）
L（或B)≤30
±5
60＜L(或B)≤90
⑦砂浆配合比、工作性能等应按照设计标号通过试验确定，施工中应在砌筑现场随机制取试件。
4。7、回填
①经检验证实圆涵安装及接缝符合要求，并且砌体砂浆强度达到设计强度的75％，方可进行回填作业.回填土按规范规定.
②涵管处路堤缺口填土应从涵管两侧不小于两倍孔径范围内，同时按水平分层、每层厚度30cm，对称地按照图纸要求的压实度填筑、夯（压）实.
施工技术交底表
编号
工程名称
施工单位
交底部位
涵管
交底人
施工技术交底内容
交底内容：
一、作业制度Leabharlann 1、施工作业执行文件：下发的有效设计图纸、技术交底文件、《公路路面基层施工技术规范》JTJ034-2000、《公路工程技术标准》JTG_B01-2014等.
2、施工作业执行的强制性规范:
《安全生产法》、《建设工程安全生产管理条例》、《公路工程质量检验评定标准》JTGF801—2004、《公路工程竣（交）工验收办法》、《公路桥涵标准图—钢筋混凝土盖板涵》JTG/GQB003—2003等。
（5）履带式机械不得直接进入沥青混凝土路面或水泥混凝土路面的道路行驶。
（6）机械的废油料、废电瓶应收集处理,不得随意丢弃.
技术负责人
签字时间
施工班组负责人签字
签字时间
接受
涵管安装工程施工方案
涵管安装工程施工方案1. 引言本文档是针对涵管安装工程的施工方案，旨在对涵管安装工程进行详细的规划和安排。
涵管安装工程是指在河道、道路等需要跨越通道的地方安装涵管，用于排水、输送水源等目的。
本施工方案将重点介绍涵管安装工程的前期准备工作、施工步骤、安全措施和质量验收等方面。
2. 准备工作在进行涵管安装工程施工之前，需要进行一系列的准备工作，包括材料采购、施工设备准备、人员组织等方面。
具体工作如下：2.1 材料采购涵管安装工程所需的材料主要包括涵管、连接件、支吊架、固定件等。
在施工前需要根据工程设计要求，进行材料清单的编制，并与供应商进行材料采购。
2.2 施工设备准备涵管安装过程中需要使用到吊装设备、焊接设备等。
根据工程规模和材料特性，选择合适的施工设备，并进行设备检查和保养。
2.3 人员组织根据施工工艺和工期安排，合理组织施工队伍。
人员组织包括项目经理、工程师、技术工人等，确保施工过程中的协调和顺利进行。
3. 施工步骤涵管安装工程的施工步骤主要包括：准备工作、基坑开挖、涵管安装、连接件安装、固定件安装、验收等。
下面将详细介绍每个步骤的具体操作。
3.1 基坑开挖根据设计要求和施工图纸，按照基坑尺寸进行开挖。
开挖过程中需要注意基坑的平整度和纵向坡度，并及时进行土方回填。
3.2 涵管安装将预制好的涵管逐段安装到基坑中。
安装过程中需要保证涵管的水平度和纵向坡度，避免出现变形或偏移。
3.3 连接件安装在涵管安装完成后，根据设计要求进行连接件的安装。
连接件包括法兰、螺栓等，需要进行紧固和密封，以确保连接的稳固和防漏。
3.4 固定件安装安装涵管的同时，需要安装固定件进行固定。
固定件主要包括支吊架和固定脚手架等。
固定件的安装位置和数量应符合设计要求，并进行牢固的固定。
3.5 验收在施工完成后，进行质量验收。
主要包括涵管的安装质量、连接件的紧固性和密封性、固定件的稳固性等方面。
验收合格后，方可进入下一阶段的施工。
涵管安装施工方案
涵管安装施工方案1. 引言涵管是一种将排水管道埋入地下进行排水的常用技术。
它具有美观、安全、节约空间等优点，因此在城市建设和道路改造中得到了广泛应用。
本文将介绍涵管安装的施工方案，包括施工前的准备工作、施工过程和施工后的验收和维护。
2. 施工前准备在进行涵管安装之前，需要进行施工前准备工作，确保施工的顺利进行。
以下是施工前准备的几个关键步骤：2.1 设计方案确认在施工前，需要确认涵管的设计方案，包括涵管的类型、尺寸、材料和施工方法等。
设计方案一般由工程师或设计团队制定，并经过有关部门的审批。
2.2 现场勘察在施工前，需要进行现场勘察，确认施工地点的地质条件、存在的地下管道和电缆等情况。
勘察结果将为后续的施工过程提供重要的参考信息。
2.3 施工队伍组建在施工前，需要组建合适的施工队伍，包括工程师、技术人员和施工人员等。
施工队伍的技术水平和经验将对施工质量产生重要影响。
2.4 施工材料采购在施工前，需要采购所需的施工材料，包括涵管、配件、胶水等。
材料的选择应符合设计方案的要求，并具备良好的质量和可靠性。
2.5 办理手续和安全措施在施工前，需要办理相关的手续和安全措施。
例如，申请施工许可证、通知相关部门和居民等，并制定安全施工计划，确保施工过程的安全和顺利进行。
3. 施工过程涵管的安装施工过程包括开挖、埋管、连接和回填等环节。
以下是施工过程的详细步骤：3.1 开挖根据设计方案和现场勘察结果，确定涵管的开挖位置和尺寸。
在开挖过程中，需要注意以下几点：•按照设计方案要求进行开挖，保证开挖的深度和宽度符合要求。
•在开挖过程中，采取相应的安全措施，例如设置警示标志和挖掘围挡，确保施工人员的安全。
•将开挖出的土方运输至指定的地点，并妥善处理，避免对周围环境造成污染。
3.2 埋管将涵管放置在开挖好的沟槽中，根据设计方案的要求进行调整和安装。
在埋管过程中，需要注意以下几点：•将涵管逐段放置到开挖好的沟槽中，保持管道的平整和水平。
涵管安装工程施工方案
涵管安装工程施工方案1.引言涵管安装工程是指在土地或道路下方进行管道敷设的一项重要工作。
本文将详细说明涵管安装工程的施工方案，以确保施工期间的顺利进行和施工质量的保证。
2.工程前期准备2.1 工程调研在施工前，需要进行工程调研，包括对施工地区地质、土壤条件和周边环境的调查分析，以确定施工方案的合理性和可行性。
同时，还要调查地下管线的情况，以避免影响到已有的管道系统。
2.2 施工方案设计根据工程调研的结果，制定涵管安装工程的具体施工方案。
施工方案应包括施工过程、流程图、安全防护措施等内容，以确保施工的连贯性和安全性。
3.施工准备工作3.1 材料准备根据工程设计要求和施工方案，准备相应的涵管和相关配件材料。
材料的选择应符合国家标准和施工质量要求。
3.2 设备准备准备好施工所需的各种设备，如挖掘机、起重机、输送带等。
设备要经过检查和保养，确保其良好工作状态和安全性。
4.施工流程4.1 施工现场搭建根据施工方案，在施工现场进行场地围护，设置施工标志和警示牌，确保施工区域的安全。
4.2 挖掘与开沟根据设计要求，在指定位置进行挖掘和开沟工作。
严格控制开挖尺寸和坡度，确保涵管的正常铺设。
4.3 涵管敷设将预先准备好的涵管依照设计要求准确地敷设到开挖的沟槽中。
注意涵管的连接和固定，保证管道的完整性和稳定性。
4.4 泥沙清理和回填在涵管安装完毕后，对施工现场进行泥沙的清理和回填。
泥沙应根据规定进行分类处理，确保环境的卫生和安全。
5.质量控制5.1 施工过程监测在涵管安装工程的施工过程中，要进行定期监测和检查，确保施工的质量和进度符合设计要求和施工方案。
5.2 质量验收在施工完工后，进行质量验收工作。
对涵管的安装质量、管道连接的严密性以及工程环境的整洁度进行检查，确保工程达到规定的质量标准。
6.安全防护6.1 安全教育在施工前，对工程人员进行相关的安全教育培训，提高其安全意识和应急处理能力。
6.2 安全设施在施工现场设置安全警示标志和防护设施，定期检查并维护，确保施工区域的安全性。
涵管施工技术交底大全
长度L、宽度B（m）
允许偏差（mm）
长度L、宽度B（m）
允许偏差（mm）
L(或B)≤30
±5
60＜L(或B)≤90
±15
30＜L(或B)≤60
±10
L(或B)＞90
±20
③砌筑顺序应符合下列规定
基底标高不同时，应从低处砌起，并应由低处向高处搭砌。当设计无要求时，搭接长度不应小于基础扩大部分的高度；砌体的转角处和交接处应同时砌筑。当不能同时砌筑时，应按规定留槎、接槎。
4.6.3 浆砌石施工
①浆砌石所用石料应应质地坚实，无风化剥落和裂纹，没有裂缝，抗水性好的新鲜毛石料，石块大小不应小于15cm，重量不小于10kg。
基坑开挖好后应重新放设涵管的纵横轴线，钢尺对基础平面尺寸进行准确的细部放样。逐节钉设水平桩，控制基底和基顶标高。
4.3.2 涵洞基础施工
涵洞基础一般应埋于自然地面或冲刷先以下不少于1.0m（基岩应将基础至于地基上），且地基承载力不小于0.3Mpa。施工时，按设计开挖后，如地基达不到此要求，就应按此要求调整埋深，或者采取换填碎石的办法加固地基。
中部管节基础采用砂砾石夯填，端部管节采用M7.5砂浆砌C30片石。
4.4、管节安装
4.4.1 基础浆砌强度达到70%，采用吊车吊装管节，人工配合的方式进行。
4.4.2 安装时从下游开始，使接头面向上游，每节涵管应紧贴于基座上，使管节受力均匀； 所有管节应按正确的轴线和图纸所示坡度敷设。敷设时应保证壁齐平，管清洁无赃物，无多余的砂浆及其它杂物。
4.2.2 基坑开挖采用机械开挖，人工辅助的方式。应避免超挖：机械开挖至距槽底设计标高10～15cm时，改用人工挖掘、修整至设计尺寸，不能扰动槽底及坡面原土层。基坑槽底采用平板振动夯夯实，确保基底标高误差满足设计规要求。排水沟，使水流入集水坑，排出坑外。集水坑宜设在上游，尺寸视渗水的情况而定。
涵管安装施工方案
涵管安装施工方案一、前期准备工作涵管安装是一项需要认真准备的工程，下面将从施工前的准备工作开始介绍。
1. 项目概述在施工方案中，首先应该对涵管安装项目进行全面概述。
包括项目的位置、工程背景、设计要求和施工目标等。
2. 设计文件具体到涵管安装的施工方案中，重要的一步是准备施工所需的设计文件。
这些文件包括施工图纸、工程量清单和技术规范等。
3. 施工人员在准备阶段，需要确定施工团队的人员配置。
这包括工程师、技术人员和熟练的施工人员等。
确保人员具备相应的资质和经验。
二、施工流程为了确保涵管安装的顺利进行，需要按照以下流程进行施工。
1. 地面准备工作首先需要对施工场地进行清理，确保没有杂物和障碍物。
然后根据设计图纸标注出井盖的位置和涵管的线路。
2. 挖掘工程根据设计要求和施工图纸，对涵管的敷设线路进行挖掘。
挖掘的深度和宽度需按照设计要求进行，避免对周边环境造成不必要的影响。
3. 涵管安装在挖掘好的沟槽中，将涵管进行组装并进行安装。
确保涵管的长度和接口位置与设计要求一致，并且与相邻涵管之间采取可靠的连接方式。
4. 固定与填充安装好的涵管需要进行固定和填充。
可以采用混凝土或其他合适的材料进行填充以保持涵管的稳定性。
5. 管道连接和测试在涵管安装完成后，根据设计要求，进行涵管与管道之间的连接工作。
接口需要进行密封，并进行相应的测试以确保连接的质量。
6. 引流和回填完成上述工作后，需要进行涵管的引流和回填，保持施工现场的整洁和安全。
三、安全措施涵管安装的过程中，需要始终重视安全问题。
以下是一些常见的安全措施。
1. 工作许可在施工前，需要办理相关的工作许可手续，并确保施工人员持有相应的证件和资质。
2. 安全培训施工人员需要接受安全教育和培训，了解施工过程中的危险和应对措施。
3. 安全设施在施工现场设置必要的安全设施，例如警示标识、安全警示线和防护栏等，确保施工场地的安全。
4. 人身防护施工人员必须佩戴符合要求的个人防护装备，包括安全帽、安全鞋、手套和防护眼镜等。
涵管安装施工方案
涵管安装施工方案涵管是指在河道、渠道等需要穿越的地方设置的管道，用于连通两侧的水流。
涵管的施工方案需要考虑多个因素，如地质条件、水流情况、管道材料等等。
下面是一份涵管安装施工方案，介绍了具体的施工步骤和注意事项。
一、施工前的准备1. 确定涵管的位置和尺寸，根据实际需要制定工程施工图纸。
2. 调查勘察地质条件，了解地下水位、土质状况等情况，为施工提供基础数据。
3. 采购所需材料，如涵管、管件、填充材料等。
二、施工步骤1. 清理施工现场，清除杂草、垃圾等。
2. 根据工程图纸，进行测量和定位，确定涵管的具体位置和坡度。
3. 开挖施工坑，根据涵管尺寸和层数确定施工坑的深度和宽度。
4. 进行地基处理，根据地质条件选择适当的处理方式，例如夯实土壤、填充砂石等。
5. 安装涵管，按照工程图纸上的要求进行涵管的连接和固定，确保涵管的平整和稳固。
6. 进行涵管连接部分的密封，采用合适的密封材料，确保涵管的连接处无渗漏。
7. 进行涵管周围的填充工作，用适量的填充材料填满施工坑，保证涵管的稳定。
8. 进行固结工作，使用合适数量的支撑和固定设备，确保涵管不会受到外部压力的影响。
9. 进行施工坑的修整，确保工程质量和美观程度。
三、施工安全注意事项1. 施工人员应穿戴好安全装备，使用合适的工具进行施工。
2. 施工过程中注意施工现场的排水，以防止影响施工进度和质量。
3. 注意施工现场的交通安全，设置合理的警示标志和保护措施。
4. 在施工过程中，严禁使用不合格材料和设备，确保工程的安全和质量。
5. 严格遵守相关的施工规范和安全操作规程，合理安排施工进度，确保施工的有效性和顺利进行。
通过以上的施工方案，可以保证涵管的安装施工质量，提高涵管的使用寿命和工程的安全性。
同时，施工方案中还有具体的注意事项，可以帮助施工人员在施工过程中防患于未然，保证施工的安全和顺利进行。
涵管安装工程施工方案
涵管安装工程施工方案1）本工程配套建筑物有排水涵、放水涵等，其涵管直径为￠30、￠50、￠60cm 不等。
均为钢筋混凝土圆管，在此对涵管安装的施工方案叙述如下：涵管安装施工顺序：测量定位荃槽开挖槽底修整管基铺筑涵管安装接口处理挡墙砌筑土方回填2）涵管质量是影响涵管工程的首要因素，为保证涵管质量符合规范要求，采取以下措施：①各种直径和长度不同的涵管，应从正规生产厂家购置，厂家应出据质量保证书和有关说明，要求供货厂家送货至工地并负责装卸。
②涵管进厂后应对涵管的质量进行认真检查，凡不符合规格尺寸的（直径、长度、壁厚），有破损、裂缝、变形的一律不得进厂使用。
3）涵管安装①荃槽土方开挖完成经现场监理验收合格后，立即浇筑混泥土基础，浇筑前应对土基进行压实，压实度不小于0.94，涵管基础混凝土强度达到设计强度的50%-70%开始涵管安装施工，按设计图纸进行施工。
②涵管基槽土方开挖时，将该工程所需涵管按设计图所示的涵管直径和长度运至工地一侧堆放（离开挖线3m以外）。
③涵管安装采用人工配合，手动起重工具进行安装。
安装前应对基座情况进行详细检查。
首先对管座表面泥土、杂物进行清除，并冲洗干净。
再检查基座轴线是否顺直，及基座表面高程是否符合设计图纸要求。
在基础表面用墨线弹出涵管轴线，作为涵管安装中心线。
涵管安装从涵洞的一端向另一端逐节安装，人工将钢筋砼涵管吊装，放至基座上后，由人工带线调整校正，确保管道的高程和中心线符合设计要求。
④涵管接头按照设计要求以细石砼或细石砼填塞缝口，再以M10水泥砂浆勾缝，沿缝做成宽10cm厚3cm的凸缝，从涵管的砼基础上面与涵管外壁接触部分开始沿缝填塞砼和勾砂浆缝。
砼填塞要求密实，砂浆勾缝要求压实、压光、边缘整齐、尺寸符合要求，每条缝勾完后即覆盖，防止暴晒，砂浆初凝后即开始养护。
⑤回填土方管道安装完成后，应请现场监理到工地进行检查验收，隐蔽工程验收合格后方可进行涵洞进出口护砌工程施工，进出口档土墙及护坡、护底等有关技术施工。
【管座及涵管安装】
分项工程质量检验评定表
K0+170～K0+180钢筋砼圆管涵管节安装施 工 单 位：重庆市昌宝建设有限公司（桩号、墩台号、孔号）
编号：
所属建设单位：
监 理 单位：
巫山县双神旅游开发有限公司重庆智能工程监理有限公司
分项工程名称：K0+170～K0+180钢筋砼圆管涵管节安装所属分部工程名称:K0+170～K0+180钢筋砼圆管涵工 程 部 位：
分项工程质量检验评定表
分项工程名称：K0+226钢筋砼圆管涵管节安装所属分部工程名称:K0+226钢筋砼圆管涵所属建设单
位：
巫山县双神旅游开发有限公司
工 程 部 位：K0+226钢筋砼圆管涵管节安装施 工 单 位：重庆市昌宝建设有限公司监 理 单
位：
重庆智能工程监理有限公司
（桩号、墩台号、孔号）编号：
分项工程质量检验评定表
分项工程名称：K0+440～K0+449.5钢筋砼圆管涵管节安装所属分部工程名称:K0+440～K0+449.5钢筋砼圆管涵所属建设单
位：
巫山县双神旅游开发有限公司
工 程 部 位：K0+440～K0+449.5钢筋砼圆管涵管节安装施 工 单 位：重庆市昌宝建设有限公司监 理 单
位：
重庆智能工程监理有限公司
（桩号、墩台号、孔号）编号：
分项工程质量检验评定表
分项工程名称：K0+455.5钢筋砼圆管涵管节安装所属分部工程名称:K0+455.5钢筋砼圆管涵所属建设单
位：
巫山县双神旅游开发有限公司
工 程 部 位：K0+455.5钢筋砼圆管涵管节安装施 工 单 位：重庆市昌宝建设有限公司监 理 单
位：
重庆智能工程监理有限公司
（桩号、墩台号、孔号）编号：。
涵管安装施工方案
5.5涵管安装施工方案
1、安装准备
（1）管道准备
管道质量是影响工程质量最主要因素，为保证管材质量，管道工程施工前，要对生产厂家的生产规模、企业信誉、管材规格、管材质量、管材价格进行了细致了解、考察，购进符合质量要求的管材。
沟槽开挖前，必须落示好排水管的数量，开挖过程中将排水管运至现场。
运到现场的排水管要沿沟槽边沿放置，便于吊车吊装。
（2）吊装设备准备
吊装管道需要配备起重量为8t的吊车。
为便于及时行走方便，采用汽车式起重吊车。
2、管道安装
管道安装前对管道垫层进行一次详细质量检查。
检查垫层高程、轴线是否符合设计要求。
对垫层表面进行一次全面清理，将垫层表面的泥土、杂物清除，并冲洗干净。
起重吊车将低压管吊至工作面后由人工校正管道位置，确保管道的高程和中心符合设计要求，各根低压管接头处的高差偏差值应低于规范要求。
管道安装就位后要立即采用临时性支撑措施，防止低压管移动。
管道安装施工方法详见下图所示。
3、管道接口
1）管口凿毛
凿毛工作在吊装之前完成，严禁涵管吊装后再凿毛。
凿毛工作由人工完成。
凿毛宽度应大于接口宽度要求。
2）水泥接口施工
接口砂浆采用1:1或1:2配合比，且单独拌制，不与砌筑砂浆混用。
接口施工前要将管口冲洗干净，不残留积水和灰渣，并保持缝面接口湿润。
接口砂浆分两次作业，即分两层施工。
接口施工结束后要及时养护，防止接口砂浆开裂，具体做法是：用草袋覆盖，并保持草袋处于湿润状态。
接口施工质量受操作人员影响较大，我公司将安排长期从事排水工程的的专业人员施工，确保接口质量。
2.涵管管座及安装
贵州雷榕高速公路投资管理有限公司建设项目
贵州省雷山至榕江高速公路工程
分项工程（中间）交工证书
此表根据《公路工程施工监理规范》（JTG G10-2016）P26页修改，按规范要求同一分项工程中间验收不宜超过2次，表格中蓝色字体可打印，红色字体需手写。
贵州雷榕高速公路投资管理有限公司建设项目
贵州省雷山至榕江高速公路工程
检验申请批复令
承包单位：合同号：
贵州雷榕高速公路投资管理有限公司建设项目
贵州省雷山至榕江高速公路工程
分项工程质量检验评定表
分项工程名称：涵管管座及涵管安装工程部位：KX+XXX涵管管座及涵管安装所属建设项目（合同段）：
所属分部工程名称：涵洞、通道所属单位工程：路基工程施工单位：分项工程编号：
检验负责人：检测: 记录: 复核: 年月日
CHD-0
贵州雷榕高速公路投资管理有限公司建设项目
贵州省雷山至榕江高速公路工程
混凝土涵管安装现场质量检验报告单
承包单位：合同号：
DZ-04
贵州雷榕高速公路投资管理有限公司建设项目
贵州省雷山至榕江高速公路工程
混凝土施工原始记录
承包单位：合同号：。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
10
3
管壁
顺直，相邻管节无错台
现场查看及施工照片
10
1
现场围护隔离及警示、警告 贵州路桥集团《安全文明施工标准 施工照片及标准图现场对照，并
标识
图》
保持完好清洁
15
安
2
现场设施、设备临时停放点 每班使用完的设施、设备必须放置 施工照片及标准图现场对照，并
设置
到临时停放点
保持完好清洁
10
全
文 明 施
3
在合格标准内
签字完善的试验检测报告
满足设计要求 分层对称填筑 符合检验评定标准及三级自检体系
签字完善的试验检测报告 现场查看及施工照片 验收照片及验收资料
符合设计和规范要求
现场查看及施工照片
1
接缝
填料嵌缝密实，无间断、裂缝现象
现场查看及施工照片
15
外
观 质
2
量
管座沉降缝
平齐，无错位现象
现场查看及施工照片
贵州路桥集团有限公司 品质工程实施细则
管座及涵管安装
表格编码：PZHD-02
检查 项 内容 次
1
2
检查项目
原材料 涵管
检验标准或允许偏差
符合设计和规范要求 符合设计和规范要求
检验方法
标准分 实得分
签字完善的试验检测报告 出厂合格证
3 基 本 要4 求
5
6
7
基础混凝土强度 地基承载力 填筑工艺 工序验收 管底坡度
现场垃圾及废旧材料临时堆 放点
每班使用完后废旧材料及垃圾必须 清扫干净并堆放到临时堆放点并用
同色篷布覆盖
施工照片及标准图现场对照，并 保持完好清洁
15
工
4
材料临时堆放点
指定点进行有序堆放
现场检查及施工照片
15
5
个人防护
正确使用个人安全防护用品
现场查看及施工照片
10
得分合计
100
-6-
