公路架桥机-使用说明书Microsoft-Word-文档

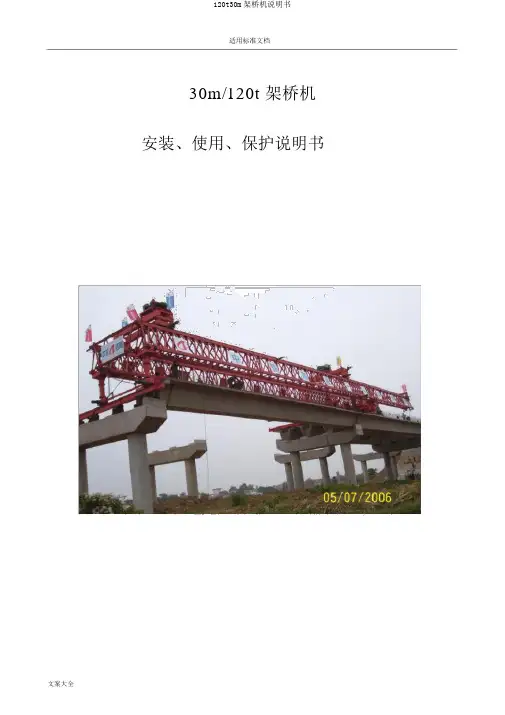

120t30m架桥机说明书
适用标准文档30m/120t架桥机安装、使用、保护说明书河南天路桥梁工程机械有限公司目录一、用户须知..............................................................................................................................二、公司简介..............................................................................................................................三、用途介绍及技术参数...................................................................................................四、桥机特色：........................................................................................................................五、桥机安装：........................................................................................................................六、桥机过孔：......................................................................................................................七、桥机架梁............................................................................................................................八、保护养护............................................................................................................................九、常有故障原由及清除方法......................................................................................十、质量承诺............................................................................................................................十一、售后服务承诺............................................................................................................2 3 5 6 71213 15 182021一、用户须知尊贵的阁下感谢您对我公司的支持和合作!您购置的架桥机属于国家特种设备。
(完整word版)公路架桥机安全技术操作规程
公路架桥机安全技术操作规程（一）架桥机组装安全规定1、架桥机的组装地点应选择在待架梁的桥头处,地基必须经过压实处理，保持足够的密实度和平整度,并宽于桥台2－3m。
2、架桥机的组装现场应封闭,禁止闲杂人员进入。
进入组装现场的工作人员必须戴好安全帽,穿好防护鞋，在珩架梁上工作的人员应系好安全带。
3、组装架桥机应由机组长和技术人员负责现场指挥，按照“自下而上、从中间到两边"的作业流程依次装配。
组装珩架梁时要搭好枕木垛，安装每个部件都要严格检查,确保无误。
安装电机时要确认旋转方向，功用相同的电机转向应一致.安装液压件要注意进出油口位置不能装反。
4、组装架桥机使用汽车起重机配合作业时，要严格执行《起重作业安全技术操作规程》，由1人现场指挥.不准使用挖掘机、装载机等工程机械代替起重机作业.5、架桥机组装完毕后必须进行检查调试。
检查内容包括：(1）轨道敷设是否平顺和标准；（2）高强度连接螺栓是否全部达到了规定力矩;（3）液压管路连接是否正确可靠；(4）电气线路连接是否准确规范；（5)接通电源,查看仪表盘各指示灯是否工作正常；(6) 启动运行天车,观察走行是否正常、卷扬机起落是否平稳;（7) 打开液压系统，查看液压表指示是否在规定范围内，系统各执行元件动作是否正常，管件接头有无泄漏。
6、上述检查确认无误后,在组装场地进行吊梁试验。
（二）架梁作业安全操作规程1、人员分工及岗位职责：（1)架梁作业实行岗位责任制,所有参加架梁作业的人员必须分工明确,各负其责；（2）架梁现场设指挥员2名(一正一副），正指挥员位于架桥机中部,负责监视指挥整个架梁过程，向操作工发出操作指令;副指挥员位于前方桥台处，负责监视梁的纵横向运行，与正指挥员随时保持联系,紧急情况下可直接向操作工发出指令；（3)架桥机操作工1人，位于主控制室，负责整机操作，架桥时按照指挥员的指令，准确无误的完成各项操作任务；（4）安全巡视员3—4人，负责对架桥机进行安全检查和维护保养，架桥作业时左右两侧各1人，后部1人，分别监视架桥机运行情况，发现异常情况立即向操作工发出紧急停机信号；（5)随机电工1人，负责检查巡视线路，随时排除电气故障；（6）机修工1人，负责排除机械和液压系统故障；（7）辅助人员若干名，负责架梁作业中的其它事项和劳务配合；（8）机组所有人员要严格监守工作岗位，既分工合作又相互配合，保证架桥机安全运行。

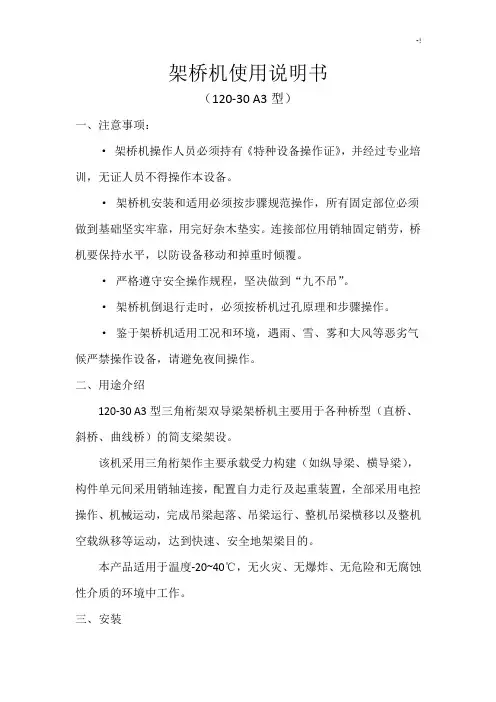

架桥机使用使用说明
架桥机使用说明书（120-30 A3型）一、注意事项：·架桥机操作人员必须持有《特种设备操作证》，并经过专业培训，无证人员不得操作本设备。
·架桥机安装和适用必须按步骤规范操作，所有固定部位必须做到基础坚实牢靠，用完好杂木垫实。
连接部位用销轴固定销劳，桥机要保持水平，以防设备移动和掉重时倾覆。
·严格遵守安全操作规程，坚决做到“九不吊”。
·架桥机倒退行走时，必须按桥机过孔原理和步骤操作。
·鉴于架桥机适用工况和环境，遇雨、雪、雾和大风等恶劣气候严禁操作设备，请避免夜间操作。
二、用途介绍120-30 A3型三角桁架双导梁架桥机主要用于各种桥型（直桥、斜桥、曲线桥）的简支梁架设。
该机采用三角桁架作主要承载受力构建（如纵导梁、横导梁），构件单元间采用销轴连接，配置自力走行及起重装置，全部采用电控操作、机械运动，完成吊梁起落、吊梁运行、整机吊梁横移以及整机空载纵移等运动，达到快速、安全地架梁目的。
本产品适用于温度-20~40℃，无火灾、无爆炸、无危险和无腐蚀性介质的环境中工作。
三、安装（一）运梁轨道安装轨道成设置在坚实的地基上，钢轨接头高差控制在2mm之内，枕木间距控制在600mm以内。
.在桥面上时应选择预制梁最佳受力位置（梁板腹肋处），枕木下铺设砂子找平梁顶面，枕木上面铺设轨道垫板，左右轨道高差不允许超过10mm。
（二）横移梁轨道的安装架桥机在横移梁轨道上运行架设预制梁，所以横移轨道安装很重要，基础必须坚实牢靠，纵向和横向均应校平后方可使用。
轨道支垫应注意一下几点：1、前中支装置轨道的支垫必须用硬杂木，轨道接缝处不能处于悬空状态，必须有硬杂木支垫或现场焊死，中支横移轨道支垫要按预制梁腹肋间距支垫（即垫在T梁或箱梁的腹肋处），前支轨道支垫间距控制在1m以内。
2、每幅梁或前墩台最外侧边缘的支垫必须牢固可靠，不允许用松软枕木支垫，必须是坚固的硬杂木或硬杂木上放钢墩（或钢板）然后再放硬杂木板与轨道接触。
JQJ型180t架桥机说明书
JQJ型180t架桥机（步履式）操作、维护及使用说明书武桥重工集团股份2009年3月目录1、桥面吊机的用途及其主要特点2、桥面吊机主要技术参数3、主要结构4、液压系统5、电气系统6、安装与调试及注意事项7、安全操作规程8、架桥机的操作、维护及使用说明9、备件清单（一组两台吊机共用）10、随机工具11、附图1、JQJ型180t架桥机的用途及其主要特点：1．1用途：JQJ型180t架桥机，主要用于荆岳长江公路大桥北塔主跨及北边跨斜拉桥钢梁的吊装施工。
钢箱梁为单箱三室扁平流线型栓焊钢箱梁，中心梁高 3.8m，钢箱梁宽38.5m，标准节段长度15m。
节段最大重量305.4t.JQJ型180t架桥机采用两台（一组）抬吊的施工工法。
水上部分吊装采用船舶运输到桥位，由架桥机将钢箱梁安全准确的提升至桥面并依变幅机构的配合进行对位和拼接。
岸上部分采用船舶运输到岸边栈桥,由运梁小车运送到桥位,由架桥机将钢箱梁安全准确的提升至桥面并依变幅机构的配合进行对位拼接。
本架桥机设有步履式驱动装置，可在桥面自行前进或后退。
1.3. 桥面吊机的工作特征：1.3.1架桥机前支点站位于已安装节段斜拉索横隔板处,标准节段后锚点距离前支点18m处。
1.3.2架桥机机架设相邻节段；2、架桥机主要技术参数：2．1 起重量：180吨(不含吊具重量)2．2 架桥机自重：118吨(单件最大重量: 7t)2．3 抗风能力：空载行走状态: 8级空载锚固状态: 12级满负荷起重状态: 7级2．4起升速度：满载: 0~1.0/min空载: 0~1.5 m/min2．5 变幅速度：0~0.6 m/min (带载变幅)2．6 工作幅度：Rmin=7m Rmax=12m2．7整机走行方式：步履式(油缸顶推，步履过程中不带载)2．8整机走行速度: 移动全程15m ，包括锚固拆装、倒运轨道、定位全过程时间不大于2小时。
2．9空载整机爬坡能力: 正负3.5度2．10起升高度：桥面下65m、桥面上1m2．11前后锚固距离: 18m（16m，19.5m）2．12工作时左右支承点距离: 外侧10.5m、侧5.7m前后支承点距离: 16.85m2．13起吊偏斜角: 横桥向1.5度、纵桥向3.5度2．14吊具调平性能: 具备纵向、横向调平功能2．15色标: 秋黄色、厚度120μm2．16电制: 三相四线制交流380V 50Hz2．17整机装机容量: 110Kw2．18整机稳定系数: 满足GB3811-83要求( 各种工况∑M>0 )2．19过载保护及高度和变幅限位:按GB4064-83、GB6067-85要求配齐并设有载荷数字显示及报警，整机运行设有蜂鸣器。
架桥机说明书
前言随着我国经济建设的进展，重点公路工程的修建及架梁任务急剧增加，同时带动了公路用架桥机研制和更新的一场革命。
依照我国现有公路桥梁的特点，我公司研制出了DF30/70Ⅲ至DF50/170Ⅲ型架桥机，知足30m,70t至50m至170t混凝土预制梁的架设安装。
在此基础上，又设计了DF50/200Ⅲ型架桥机，知足50米、200t混凝土预制梁的架设安装。
本说明书按章节对架桥机功能及利用等进行介绍，用户可依照自已所要架设安装的桥型及特点，参照本说明书编写具体的组织施工设计、平安操作规程及维修保养手册。
鉴于新技术、新材料、新工艺的不断显现，本公司保留对架桥机改型设计权利。
由于时刻仓促，本说明书不免遗漏和错误的地方，敬请谅敬！郑州大方桥梁机械目录1.概述--------------------------------------------12.技术标准及设计标准------------------------------23.架桥机要紧结构及功能----------------------------24.架桥机要紧技术性能------------------------------5要紧技术性能--------------------------------5液压系统------------------------------------5电气系统------------------------------------85.架桥机的拼装与试运行----------------------------10运输与起吊----------------------------------10架桥机各工况荷载表--------------------------10测量定位与场地平整--------------------------10架桥机组拼安装------------------------------116.操作与利用说明----------------------------------16架桥机纵向空载前移就位----------------------16架桥机安装预制混凝土梁运行操作--------------17架桥机跨越铁路架梁施工说明------------------18架桥机架梁工艺流程图------------------------186.4.1第一跨梁的架设-----------------------------186.4.2最后一跨梁的架设---------------------------19 6.4.3上坡桥的架设-------------------------------20 6.4.4下坡桥的架设-------------------------------206.4.5跨越铁路梁的架设---------------------------217.架桥机操作利用注意事项及平安规------------------228.维修与保养--------------------------------------28附录1 YP系列运梁平车利用说明书**安装利用前，请认真阅读本说明书，并配备机械、结构、起重、液压和电气等有关专业人员，大方公司亦可培训；**本说明书仅适用于本文表达的架桥机。
架桥起重机使用说明书
JQJ100/30架桥机使用说明书有限公司绪言操作者在使用架桥机前必须仔细阅读本说明书，并严格按规定操作。
A.有下列情况之一者，严禁起吊：1、被吊重物（梁）超过本机允许值（100吨）；2、指挥信号或指挥不明确；3、吊物下方或上方有人；4、起吊埋在地下；5、斜拉斜牵重物；6、吊装绳、吊具等连接不牢；7、六级以上强风。
B.警告1、违规操作，将会造成严重后果；2、非本机操作人员严禁操作本机；3、每班作业完成后，切断电源；4、操作者应穿绝缘鞋。
1河南省长城起重设备有限公司目录一、桥机的性能介绍………………………………………………３二、桥机的特点……………………………………………………４三、设备安装………………………………………………………４四、使用说明………………………………………………………５五、注意事项………………………………………………………５六、桥队人员配置………………………………………………６七、质量承诺………………………………………………………６八、售后服务承诺…………………………………………………７附图1、架桥机总图2、架桥机过孔示意图3、架桥机电气原理图4、液压管线连接示意图河南省长城起重设备有限公司一、桥机的性能介绍1、用途本公司生产的JQJ100/30桁架式架桥机，适用于平原、山区修筑坡度＜2%、弯曲半径＞200m、跨度≤30m、重量＜100t的预制桥梁架设。
同时该型号架桥机具有自重轻、安装拆卸和运输便利的特点。
作为一种简便有效的架桥机受到桥梁架设施工单位的普遍欢迎。
2、主要性能及主要技术参数：型号：JQJ100/301）．主体结构主体结构由五大部分组成：（1）主梁，前框架和后上横梁。
（2）起重天车及吊具。
（3）前后支承移动轮组及轨道系统。
（4）中托轮机构。
（5）前后液压油缸顶升机构。
2）．外形尺寸：1.跨度：30米2.桥机总长：54米3.总高：＜8.6米4.主结构宽度：＜8米3）．最大起重量：50t×2；主起升速度：0.75米/分钟；卷扬机2台，电机功率：15KW×2；4）．天车横移速度：2.3米/分钟；功率：1.5kw×2;纵移速度：2.3米/分钟；功率：1.5×2;5)．中支撑托轮组1.横移速度:2.3米/分种;功率:1.5kw×2;2.纵移速度：2.3米/分钟；功率：1.5×2;6)．前支腿横移速度: 2.3米/分钟；功率：1.5×2;3河南省长城起重设备有限公司7)．后支腿横移速度: 2.3米/分钟；功率：1.5×2;二、桥机特点：1、架桥机的主梁由双列共10节梁，通过销板连接和前架和后上横梁等组成，架桥机的总长度可以通过减少主梁节以满足该桥机在小跨径条件下的过孔和架梁要求。
架桥机使用说明书
架桥机使用说明书(120－30Ａ3型)一、注意事项:·架桥机操作人员必须持有《特种设备操作证》,并经过专业培训,无证人员不得操作本设备、·架桥机安装与适用必须按步骤规范操作,所有固定部位必须做到基础坚实牢靠,用完好杂木垫实。
连接部位用销轴固定销劳,桥机要保持水平,以防设备移动与掉重时倾覆。
·严格遵守安全操作规程,坚决做到“九不吊”。
·架桥机倒退行走时,必须按桥机过孔原理与步骤操作、·鉴于架桥机适用工况与环境,遇雨、雪、雾与大风等恶劣气候严禁操作设备,请避免夜间操作。
二、用途介绍120-3０A3型三角桁架双导梁架桥机主要用于各种桥型(直桥、斜桥、曲线桥)得简支梁架设、该机采用三角桁架作主要承载受力构建(如纵导梁、横导梁),构件单元间采用销轴连接,配置自力走行及起重装置,全部采用电控操作、机械运动,完成吊梁起落、吊梁运行、整机吊梁横移以及整机空载纵移等运动,达到快速、安全地架梁目得、本产品适用于温度—２0~4０℃,无火灾、无爆炸、无危险与无腐蚀性介质得环境中工作、三、安装(一)运梁轨道安装轨道成设置在坚实得地基上,钢轨接头高差控制在2mm之内,枕木间距控制在60０ｍm以内。
在桥面上时应选择预制梁最佳受力位置(梁板腹肋处),枕木下铺设砂子找平梁顶面,枕木上面铺设轨道垫板,左右轨道高差不允许超过1０mｍ、(二)横移梁轨道得安装架桥机在横移梁轨道上运行架设预制梁,所以横移轨道安装很重要,基础必须坚实牢靠,纵向与横向均应校平后方可使用、轨道支垫应注意一下几点:1、前中支装置轨道得支垫必须用硬杂木,轨道接缝处不能处于悬空状态,必须有硬杂木支垫或现场焊死,中支横移轨道支垫要按预制梁腹肋间距支垫(即垫在T梁或箱梁得腹肋处),前支轨道支垫间距控制在１m以内。
2、每幅梁或前墩台最外侧边缘得支垫必须牢固可靠,不允许用松软枕木支垫,必须就是坚固得硬杂木或硬杂木上放钢墩(或钢板)然后再放硬杂木板与轨道接触。
架桥机使用说明书
TJQ 180-40 型架桥机使用维护保养说明书目录用途介绍……………………………………………………（ 2 ）技术参数……………………………………………………（ 2 ）结构概述………………………………………………（3—4 ）安装调试………………………………………………（4—5 ）使用……………………………………………………（ 5 ）过孔………………………………………………（5—6 ）中梁架设……………………………………………………（ 6 ）边梁架设……………………………………………………（ 6 ）斜、弯桥架设………………………………………………（ 6 ）维护保养………………………………………………（6—8 ）感谢您选择****有限公司产品，为了更好地完善我们的产品，我们将不断力争改善产品性能，因此本说明书所描述的信息、规格、配置有所出入，敬请谅解。
一、用途介绍TJQ140t-30m A3 型架桥机为配重过孔、单向架设的传统架桥机。
该架桥机是一种运行工作范围广、性能优良、操作便捷、结构安全的钢结构轨道或预制梁吊装架设设备。
本产品适用于山区修筑公路坡度大，小半径弯桥、斜桥和隧道口架桥的要求。
同样，在平原施工条件好的地方更加方便。
本产品适应于温度－20℃～40℃、无火灾，无爆炸，无危险和无腐蚀性介质的环境中工作。
二、技术参数三、结构概述该桥机为了运输方便和现场安装，主结构采用销轴和法兰连接，其结构见总装示意图。
（一）主梁是桥机的主要承力构件，共两列。
主梁上铺设16Mn35方刚型轨道，提升小车在上面运行及进行起吊作业。
为了方便运输，各列主梁分为5段（见总装示意图），使用时用销轴连成整体。
主梁采用型钢和板钢焊接而成三角衍架结构。
有结构轻、钢性好、稳定性强、抗风性强、安装方便、外形美观等特点。
（二）提升小车提升小车由纵移轮箱、担梁、横移轮箱、卷扬机及滑轮组等组成。
它的功能是提升运送预制梁，轮箱上的电机通过摆线针轮减速机及齿轮组将动力传给车轮，实现纵移轮箱在主梁上纵向运行及横移轮箱沿担梁横向运行，提升小车上的卷扬机通过滑轮组提升及运送下部的预制梁。
120t-30m架桥机说明书要点
30m/120t架桥机安装、使用、维护说明书河南天路桥梁工程机械有限公司目录一、用户须知 (2)二、公司简介 (3)三、用途介绍及技术参数 (4)四、桥机特点： (5)五、桥机安装： (5)六、桥机过孔： (9)七、桥机架梁 (10)八、维护保养 (12)九、常见故障原因及排除方法 (14)十、质量承诺 (16)十一、售后服务承诺 (16)一、用户须知尊贵的阁下谢谢您对我公司的支持和合作!您购买的架桥机属于国家特种设备。
国家对特种设备的安装、操作使用有严格的规定，请向当地技术监督局详细了解,以便不影响您购买的设备正常安装和使用。
1、收到产品后应严格对照发货清单验收产品及其附件有无损坏。
核对数量是否与清单相符。
技术文件是否完整。
2、应及时与我公司售后服务人员沟通做好安装所需的材料、工具、吊装设备的准备，以便加快安装进度。
3、双方尽快做好技术资料的移交工作。
4、安装前使用方应到当地技术监督局进行安装告知，请注意与检验部门（主检员）的人际关系处理和沟通。
5、架桥机的安装、操作、指挥、吊装等所有人员必须持证上岗并建立完备的操作、维护、保养制度。
6、安装完毕双方自检验收后应及时通知当地有关部门进行检验,检验合格后方可使用。
7、验收后与我公司安装人员办理设备移交手续。
并对我公司安装人员工作表现及安装（设备）质量给予评定。
8、设备在使用过程中如发现质量问题应及时拨打我公司售后服务电话，以便及时提供服务。
9、如需要配件应写明规格型号及收货人详细地址。
二、公司简介河南天路桥梁工程机械有限公司,位于中原大地九朝古都:洛阳市区。
占地45亩、厂房2800平方米,是从事高速公路、轻轨铁路等起重设备制造、桥梁工程施工，技术咨询的一体化实业公司。
公司管理通过了ISO9001国际质量管理体系的认证，产品通过了国家型式试验，取得了国家A级特种设备制造许可证,特种设备安装改造维修许可证。
所有出厂产品和参与工程施工用的设备均经特种设备质量监督检验。
架桥机D40-100使用说明书
1.概述自国内第一台DF50/150斜缆式架桥机1996年诞生于大方公司以来，为我国高速公路建设做出了巨大贡献。
在此基础上，我公司又相继研制成功第二代DF/150、DF40/100、DF40/120、DF35/80和DF30/60无中塔形架桥机，已广泛用于国内外桥梁建设工程中，受到广大用户的好评。
1999年，我公司在充分研究了现代桥梁的结构和施工特点情况下，成功研制出最新专利产品--DFIII系列架桥机，其运输、安装更加方便快捷，使用更加安全可靠、效率更高，具有更好的经济效益和社会效益。
本架桥机具有以下特点：1、形式新颖、结构合理，本机在设计中充分考虑了现代桥梁的施工特点，采用Autocad设计，使本机具有更广泛的适应性；2、整机重量轻、刚度大，本机在设计中采用有限元分析计算，对结构进行优化，使整机重量比同类机型减轻20%—30%；3、架桥机采用岛梁形式，极大减小架桥机前端悬臂挠度，更适应架设上下坡桥梁；4、中支腿不在桥面上行走，不用铺设架桥机纵移轨道，同时减少了架桥机对桥面的压力，对于箱型梁具有更大的适应性；5、运梁平车参与架桥机的行走，成为架桥机的一部分，使及爱情哦啊及的整体长度减少，架桥机对弯桥具有更大的适应性；6、架桥机前、中支腿位置可以随意调整，架设斜交桥时可根据斜交桥角度调整架桥机前、中支腿位置，可适应45°以下任意角度斜桥；7、边梁一次到位，采用边梁挂架，整机携边梁移一次到位，解决了边梁安装的难题；同时边梁挂架安装在起吊天车上，可根据吊点的位置移动，不受吊点位置的限制；8、整机主梁及主要联结结构均采用销轴联结，安装、拆卸方便快捷。
本架桥机适用于40m以下跨径，单梁重120t以下的混凝土预制梁的安装，采用过墩方梁，可实现高等级公路桥梁全幅一次安装。
型号说明：DF 40 / 120 III设计顺序最大起吊能力t适应桥梁跨径m“大方牌”2、设计规范及参照标准2.1《安装公路桥梁用架桥机通用技术条件》Q/ZDF010-1999-设计规范2.2《起重机设计规范》GB3811-83--------------------参照标准2.3《港结构设计规范》GBJ17-88---------------------参照标准3、架桥机主要结构及功能架桥机主要结构如图1所示。
50／160架桥机说明书
50／160架桥机说明书KQ50/160Ⅳ型架桥机使用说明书KQBM主控电源部分主控电源部分有主接触器、主过流继电器、天车及各行走机构过流继电器组成。
整机除起吊部分和运梁外，其余均采用变频控制，可以根据需要实现速度在一定范围内的调节。
本架桥机在出厂前各部分速度都经过优化后调好，用户不要随意调整，如需调整，请和凯澄公司联系后调整。
启动电源整机处于待命状态。
如工作时发生以外，可按下急停自铰式按钮，将使整机断电，以保护设备。
同时当过流继电器其中任意一个发生过电流现象时，均可使整机断电。
此外所有接触器的常闭点还担任启动保护的任务。
即：如有其中任意一台接触器发生触电粘连故障时，总电源将不能启动；凸轮控制器零位触点还与总电源启动联锁，以防误动作。
前支腿吊挂部分该部分前支腿上两组电机来执行，设有点动和长动，并在导梁端头设有限位开过作保护，以防止前支腿滑出导梁。
整机纵移部分该部分中支腿上两组电机、前支腿上两组电机和运梁平车电机来执行该项功能，并设有正、反向点动和长动。
整机横移部分该部分前支腿下两组电机、中支腿下两组组成。
每组均可单独正、反向运动，整机亦可正、反向移动，并设有限位保护。
天车行走本机共有2台天车，每台天车2台电机驱动。
电控部分设有每台天车单独正、反向点动，单独正、反向长动，两台天车同时正、反向点动和同时正、反向长动的功能。
另外。
地址：郑州市新郑双湖开发区磨河桥南邮政编码：451191电话：62575699 68882482 传真：62579699６KQ50/160Ⅳ型架桥机使用说明书KQBM还设有天车超程及过流保护装置。
起吊部分起吊部分两台天车、过流保护和限位保护组成。
于起吊后可能出现不平衡现象，需单独调整，因此每台天车上的卷扬机可单独工作，同时两台天车上的4台卷扬机亦可同时工作。
此外还设有过流保护和限位保护。
运梁平车本架桥机共配备两台运梁平车，两台运梁平车均采用双速电机，共可实现三种速度。
以架桥机前端为基准，在运梁平车和架桥机整机纵移时后车使用低速，速度为/min；两台运梁平车正向运梁运梁时，前车使用低速，后车使用高速，两台车同为/min；到达架桥机后部并和起吊天车一起喂梁时后运梁平车用低速，速度为/min；反向运行时，前车使用高速，速度为17m/min，后车放在前车上，两车以17m/min的速度返回，参考速度匹配见表3：表3 运梁平车与起吊天车速度匹配表m/min工况架桥机跨孔运梁车运梁运梁车喂梁两天车架梁运梁车返回前运梁车－－－ 17 后运梁车－－前天车－－－后天车－－－－中支腿托辊－－－－根据施工需要，本设备配有电铃，以提醒施工人员注意安全。
[整理]50／160架桥机说明书
![[整理]50／160架桥机说明书](https://img.taocdn.com/s3/m/7e60cb2114791711cc7917ac.png)
1．概述本架桥机具有以下特点：1、形式新颖、结构合理，本机在设计中充分考虑了现代桥梁的施工特点，采用Autocad设计，使本机具有更广泛的适应性；2、整机重量轻、刚度大，本机在设计中采用有限元分析计算，对结构进行优化，使整机重量比同类机型减轻20％－30％。
3、架桥机采用导梁形式，极大减小架桥机前端悬臂挠度，更适应架设上下坡桥梁；4、中支腿不在桥面上行走，不用铺设架桥机纵移轨道，同时减少了架桥机对桥面的压力，对于箱型梁具有更大的适应性；5、运梁平车参与架桥机的行走，成为架桥机的一部分，使架桥机的整体长度减少，架桥机对弯桥具有更大的适应性；6、架桥机前、中支腿位置可以随意调整，架设斜交桥时可根据斜交桥角度调整架桥机前、中支腿位置，可适应45°以下任意角度斜桥；7、边梁一次到位，采用边梁挂架，整机携边梁横移一次到位，解决了边梁安装的难题；同时边梁挂架安装在起吊天车上，可根据吊点的位置移动，不受吊点位置的限制；8、整机主梁及主要联结结构均采用销轴联结，安装、拆卸方便快捷。
本架桥机适用于50m以下跨径，单梁重160t以下的混凝土预制梁的安装，采用过墩方梁，可实现高等级公路桥梁全幅一次安装。
型号说明：KQ 50 / 160 Ⅳ设计顺序最大起吊能力t适应桥梁跨径“凯澄牌”2．设计规范及参照标准2.1 《安装公路桥梁用架桥机通用技术条件》----设计规范2.2 《起重机设计规范》GB3811-83-------------参照标准2.3 《钢结构设计规范》GBJ17-88--------------参照标准3．架桥机主要结构及功能架桥机主要结构如图1所示。
由主梁、导梁、导梁前支腿、主梁前（中）支腿、顶高支腿、联系框架、临时斜撑、起吊天车、边梁挂架、运梁平车、液压及电气系统组成。
3.1 主梁：主梁采用“A”字端面，每节长10m，自重约6.5t，销轴连接，组装时按编号进行。
3.2 导梁：采用“A”字型变截面设计，销轴连接组装，结构重量轻。
架桥机使用说明书.pdf
度状态下存放, 保证设备不损坏,(主要结构材质 Q235B)
2.3 工作环境最大风力:
工作状态：6 级；非工作状态：11 级。（加临时固定措施）
2.4 设计考虑了夜间运行，有足够的灯光照明。
4
3. 设计指标
3.1 架机利用等级：U0
3.2 架桥机载荷状态：Q3
3.3 架桥机整机工作级别：A3
3.4 架桥机机构工作级别：M4
四 . 架桥机主要技术参数…………………………………………… 7
五. 架桥机安装步骤……………………………………………… 8
六 . 架桥机过孔步骤………………………………………………… 9
七 . 架桥步骤……………………………………………………… 10
八. 电气系数…………………………………………………………… 12
2）起升天车： 共计 2 台，起升机构由配备的卷扬机和滑轮组及吊具组成。起吊混
5
凝土梁完成混凝土梁纵横向运行及控制混凝土梁安装就位，天车卷扬机 装有二级钳盘式制动器；天车为双卷扬，架边梁时有利于调偏；
安全装置包括：①起升机构制动装置为双制动；起升高度限制器及 断电装置。②在天车运行轨道两端设置限位器。③两个天车之间设置防 撞装置。
根据所架梁是铁路桥或公路桥及跨度确定架桥机安装长度,可为 90m、 84m、72m 跨度， 架 50m 公路桥过孔需吊混凝土梁配重，90m 架 40m 及以下公路桥不配重。其次确定架桥机天车中心距为 6.5m 及 8m,架铁路 桥为 6.5m,架公路桥为可为 6.5m 及 8m，架斜桥时一边主梁向后拉,主梁 中心距变化;
2）“钢结构设计规范”
GBJ17-88
3）“通用桥式起重机”
GB/T14405-93
150／160架桥机说明书.
1．概述本架桥机具有以下特点：1、形式新颖、结构合理，本机在设计中充分考虑了现代桥梁的施工特点，采用Autocad设计，使本机具有更广泛的适应性；2、整机重量轻、刚度大，本机在设计中采用有限元分析计算，对结构进行优化，使整机重量比同类机型减轻20％－30％。
3、架桥机采用导梁形式，极大减小架桥机前端悬臂挠度，更适应架设上下坡桥梁；4、中支腿不在桥面上行走，不用铺设架桥机纵移轨道，同时减少了架桥机对桥面的压力，对于箱型梁具有更大的适应性；5、运梁平车参与架桥机的行走，成为架桥机的一部分，使架桥机的整体长度减少，架桥机对弯桥具有更大的适应性；6、架桥机前、中支腿位置可以随意调整，架设斜交桥时可根据斜交桥角度调整架桥机前、中支腿位置，可适应45°以下任意角度斜桥；7、边梁一次到位，采用边梁挂架，整机携边梁横移一次到位，解决了边梁安装的难题；同时边梁挂架安装在起吊天车上，可根据吊点的位置移动，不受吊点位置的限制；8、整机主梁及主要联结结构均采用销轴联结，安装、拆卸方便快捷。
本架桥机适用于50m以下跨径，单梁重160t以下的混凝土预制梁的安装，采用过墩方梁，可实现高等级公路桥梁全幅一次安装。
型号说明：KQ 50 / 160 Ⅳ设计顺序最大起吊能力t适应桥梁跨径“凯澄牌”2．设计规范及参照标准2.1 《安装公路桥梁用架桥机通用技术条件》----设计规范2.2 《起重机设计规范》GB3811-83-------------参照标准2.3 《钢结构设计规范》GBJ17-88--------------参照标准3．架桥机主要结构及功能架桥机主要结构如图1所示。
由主梁、导梁、导梁前支腿、主梁前（中）支腿、顶高支腿、联系框架、临时斜撑、起吊天车、边梁挂架、运梁平车、液压及电气系统组成。
3.1 主梁：主梁采用“A”字端面，每节长10m，自重约6.5t，销轴连接，组装时按编号进行。
3.2 导梁：采用“A”字型变截面设计，销轴连接组装，结构重量轻。
120t-30m架桥机说明书
实用标准文档30m/120t架桥机安装、使用、维护说明书河南天路桥梁工程机械有限公司目录一、用户须知 (2)二、公司简介 (3)三、用途介绍及技术参数 (5)四、桥机特点： (6)五、桥机安装： (7)六、桥机过孔： (12)七、桥机架梁 (13)八、维护保养 (15)九、常见故障原因及排除方法 (18)十、质量承诺 (20)十一、售后服务承诺 (21)一、用户须知尊贵的阁下谢谢您对我公司的支持和合作!您购买的架桥机属于国家特种设备。
国家对特种设备的安装、操作使用有严格的规定，请向当地技术监督局详细了解,以便不影响您购买的设备正常安装和使用。
1、收到产品后应严格对照发货清单验收产品及其附件有无损坏。
核对数量是否与清单相符。
技术文件是否完整。
2、应及时与我公司售后服务人员沟通做好安装所需的材料、工具、吊装设备的准备，以便加快安装进度。
3、双方尽快做好技术资料的移交工作。
4、安装前使用方应到当地技术监督局进行安装告知，请注意与检验部门（主检员）的人际关系处理和沟通。
5、架桥机的安装、操作、指挥、吊装等所有人员必须持证上岗并建立完备的操作、维护、保养制度。
6、安装完毕双方自检验收后应及时通知当地有关部门进行检验,检验合格后方可使用。
7、验收后与我公司安装人员办理设备移交手续。
并对我公司安装人员工作表现及安装（设备）质量给予评定。
8、设备在使用过程中如发现质量问题应及时拨打我公司售后服务电话，以便及时提供服务。
9、如需要配件应写明规格型号及收货人详细地址。
二、公司简介河南天路桥梁工程机械有限公司,位于中原大地九朝古都:洛阳市区。
占地45亩、厂房2800平方米,是从事高速公路、轻轨铁路等起重设备制造、桥梁工程施工，技术咨询的一体化实业公司。
公司管理通过了ISO9001国际质量管理体系的认证，产品通过了国家型式试验，取得了国家A级特种设备制造许可证,特种设备安装改造维修许可证。
所有出厂产品和参与工程施工用的设备均经特种设备质量监督检验。
DF40120Ⅲ架桥机使用说明书
目录1.概述--------------------------------------------12.技术规范及设计标准------------------------------13.架桥机主要结构及功能----------------------------14.架桥机主要技术性能------------------------------34.1 主要技术性能--------------------------------34.2 液压系统------------------------------------34.3 电气系统------------------------------------55.架桥机的拼装与试运行----------------------------75.1 运输与起吊----------------------------------75.2 架桥机各工况荷载表--------------------------7 5.3 测量定位与场地平整--------------------------75.4 架桥机组拼安装------------------------------76.操作与使用说明----------------------------------11 6.1 架桥机纵向空载前移就位----------------------11 6.2 架桥机安装预制混凝土梁运行操作--------------12 6.3 架桥机跨越铁路架梁施工说明------------------136.4 架桥机架梁工艺流程图------------------------147.架桥机操作使用注意事项--------------------------148.维修与保养--------------------------------------17附录1 DF40/120Ⅲ型架桥机联结件清单附录2 DF40/120Ⅲ型架桥机联结示意图**安装使用前，请认真阅读本说明书，并配备机械、结构、起重、液压和电气等有关专业人员，大方公司亦可培训；**本说明书仅适用于本文叙述的架桥机。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目前在用DJ168（和DJ150）公铁桥机使用单位及其工地
中铁二十四局公司DJ150合宁客运专线
中铁六局集团公司DJ168胶济客运专线
中铁十九局集团DJ150蒙工地
中铁二十二局集团二公司DJ168胶济客运专线
中铁三局集团线桥公司DJ168临策线
中铁二十五集团广铁公司DJ150工地
于胜利（个人）DJ168达成线（中铁三局项目）
一、DJ168架桥机用途与概况
DJ168架桥机用于架设公路桥梁40米及以下跨度预应力钢筋混凝土梁片、架设新建和旧线改造时速200公里及以下客货共线T型梁（通桥2201、2101型）铁路32m及以下混凝土梁、专桥9753梁。
该机属单臂简支型，可架设梁片最大跨度为40米，最大额定荷载小于等于168t，且实现全幅机械横移梁片，达到一次落梁到位，特别是在铁路架梁行业中，具有常规铁路桥机不可比拟的优势。
二、DJ168架桥机技术参数
1主机部分:
1.1额定起重量： 168吨。
1.2.主机总重量： 150吨。
1.3适宜跨度：公路 40米，铁路 32米。
1.4配备功率：配75KW发电机组。
1.5架设梁片：纵坡±5％
1.6架设梁片：横坡±3％
1.7架设斜交桥交角：≤45°
1.8架设梁片最外形尺寸：铁路 3.0m×
2.6m×32
1.9吊梁纵移速度：每分钟 5m
1.10吊梁起落速度：每分钟 0.6m
1.11吊梁整机横移：每分钟 1.6m
1.1
2.架设曲线桥最小半径： 200m
1.13架设边梁机械作业一次到位，且对边梁翼板无损伤，载荷合理。
1.14架桥机外形尺寸能通过燃机车隧道.半径≥350m
1.15架桥机各部电路控制必须具备互锁机构。
各部位电器操作、
控制及液压件需具备防风、防雨、防尘功能。
1.16各部电器、液压件拆卸简易，维修方便，且安全可靠。
1.17架桥机1、2、3支腿设置工作人员上下扶梯。
各结构件需有吊装平衡的吊孔、吊环。
以便吊装安全。
2机动运梁车部分（铁路）：
2.1额定载重量： 170吨。
2.2最大牵引力应满足3％纵坡的动力，且停车、起步运行平稳，制动可靠。
2.3运梁车转盘承载后转动灵活，绑扎支架稳固，且维修方便。
2.4运梁车允许通过最小半径180m。
2.5整机运行速度须变频调速每小时重载速度0-5公里。
2.6配备功率：配120KW发电机组。
3倒装龙门架：
3.1安装方便，起升可靠。
3.2适应新型铁路梁外形尺寸的通过能力。
3.3动力、油缸分布合理，维修方便。
3.4各部外接电器及液压件加盖防护装置。
3.5倒装龙门架设置工作人员上下扶梯。
3.6配备功率：配2×30KW发电机组
三、DJ168架桥机特点
1. 运输快捷方便。
本机采用公路运输和铁路货装运输均无超限。
汽车运输半挂车6-7车，火车3个高梆或者4个平板车即可运走全部设备（包括主机、倒装门架、铁路运梁车）。
2.组装方便。
本机最长部件10.8米，最重部件10吨，可在轨排基地用一台10吨门吊完成整机组装，也可以用一台20吨汽车吊组装。
3.铁路双线或者编组站多线架设无需人工移梁，均可一次就位。
4.本机具有架设大坡道与小曲线的特点。
（见参数介绍）。
5.本机具有隧道口架梁的功能。
并且在隧道口（出口3米、进口1.5m处）架梁作业。
6.机臂下降3米，运梁车将整机驮运，无需解体，即可满足桥间转移，整机通过R≥350m单线隧道。
7.本机具有自行调头的特点。
8.操作系统采用LG可编程序控制器。
可以有效地自锁、互锁，有效防止误操作产生的不安全隐患。
并且采用了变频控制技术，使整机启动平稳，运行可靠，减小了冲击力。
9.本机具有一机多用的功能。
可以架设32米以下铁路梁和40以下公路梁，还可以进行轨排的铺设。
10.本机具有与有轨运梁车和无轨运梁车均能配套使用的功能。
注明：该桥机日平均架梁4孔，最高记录一天7孔。
