煤矿隔爆水棚安装规范标准及管理方案办法

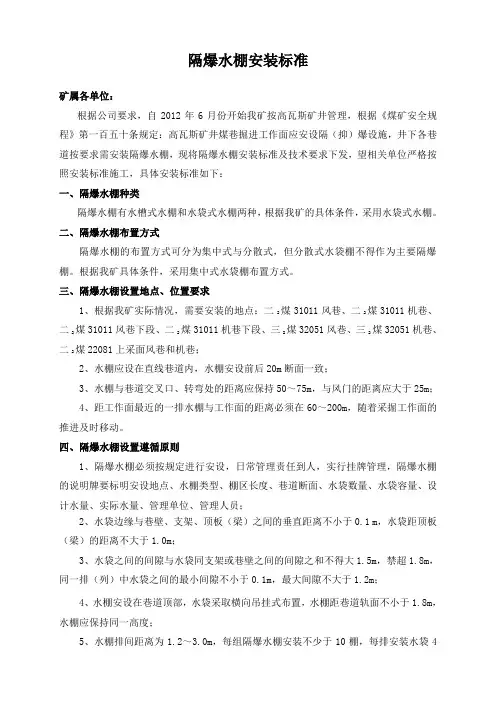

隔爆水棚安装标准
隔爆水棚安装标准矿属各单位：根据公司要求，自2012年6月份开始我矿按高瓦斯矿井管理，根据《煤矿安全规程》第一百五十条规定：高瓦斯矿井煤巷掘进工作面应安设隔（抑）爆设施，井下各巷道按要求需安装隔爆水棚，现将隔爆水棚安装标准及技术要求下发，望相关单位严格按照安装标准施工，具体安装标准如下：一、隔爆水棚种类隔爆水棚有水槽式水棚和水袋式水棚两种，根据我矿的具体条件，采用水袋式水棚。
二、隔爆水棚布置方式隔爆水棚的布置方式可分为集中式与分散式，但分散式水袋棚不得作为主要隔爆棚。
根据我矿具体条件，采用集中式水袋棚布置方式。
三、隔爆水棚设置地点、位置要求1、根据我矿实际情况，需要安装的地点：二2煤31011风巷、二2煤31011机巷、二2煤31011风巷下段、二2煤31011机巷下段、三2煤32051风巷、三2煤32051机巷、二2煤22081上采面风巷和机巷；2、水棚应设在直线巷道内，水棚安设前后20m断面一致；3、水棚与巷道交叉口、转弯处的距离应保持50～75m，与风门的距离应大于25m；4、距工作面最近的一排水棚与工作面的距离必须在60～200m，随着采掘工作面的推进及时移动。
四、隔爆水棚设置遵循原则1、隔爆水棚必须按规定进行安设，日常管理责任到人，实行挂牌管理，隔爆水棚的说明牌要标明安设地点、水棚类型、棚区长度、巷道断面、水袋数量、水袋容量、设计水量、实际水量、管理单位、管理人员；2、水袋边缘与巷壁、支架、顶板（梁）之间的垂直距离不小于0.1 m，水袋距顶板（梁）的距离不大于1.0m；3、水袋之间的间隙与水袋同支架或巷壁之间的间隙之和不得大1.5m，禁超1.8m，同一排（列）中水袋之间的最小间隙不小于0.1m，最大间隙不大于1.2m；4、水棚安设在巷道顶部，水袋采取横向吊挂式布置，水棚距巷道轨面不小于1.8m，水棚应保持同一高度；5、水棚排间距离为1.2～3.0m，每组隔爆水棚安装不少于10棚，每排安装水袋4袋(每棚水袋的数量，可根据巷道断面大小选择安装，如果每棚选择安装2个或3个水袋，必须增加水棚数量，以保证水袋总数不少于40个，用水量不少于规定)，吊挂水袋，挂勾位置要对正，相向布置；挂钩用8号铁丝或钢丝握，拉丝用油丝绳或废旧钢丝绳，挂勾角度为60±5度，弯勾25mm；6、每组水棚的总水量按巷道断面积计算，不少于200L/m2，且棚区长度不小于20m；7、要经常保持水袋的完好和规定的水量；上边缘需成水平状态，达到设计要求；8、每处水棚必须使用同一规格的水袋，不得混用。
隔爆水棚安设标准
隔爆水棚安设标准山西吕梁离石永聚煤业有限公司2016年09月12日永聚煤业隔爆水棚安设标准为了在井下现有隔爆设施的基础上，进一步完善隔爆设施，达到质量标准化，特编写本标准，望施工队组严格执行。
一、矿井巷道概况我矿主斜井、副斜井、行人斜井为进风井，立井为回风井，故不设隔爆水棚。
6#：6#集中轨道巷、6#集中回风巷、6#轨道大巷、6#运输大巷、6#回风大巷、6102运输顺槽、6102回风顺槽、6101回风顺槽、6101运输顺槽10#：10#集中轨道巷、10#集中回风巷、10#集中运输巷、10#轨道大巷、10#运输大巷、10#回风大巷、10102运输顺槽、10102回风顺槽、10101回风顺槽、10101运输顺槽二、隔爆设施安装标准1、水棚应设置在巷道的直线段内。
2、水棚与巷道交叉口、转弯处的距离须保持50－75m，与风门的距离须大于25m。
3、在采、掘工作面设置辅助隔爆棚的顺槽巷道应设多组水棚，位置应设在距工作面60-200米范围内。
4、每组间距不得大于200m。
5、水棚的用水量按巷道断面积计算：主要隔爆水棚不小于400L/m2,辅助水棚不小于200L/m2。
6、集中式主要水棚的棚区长度不小于30m，集中式辅助水棚的棚区长度不小于20m，水棚排距1.2－3.0m，水槽（袋）之间的间隙以及与支架或巷壁之间的间隙之和不得大于 1.5m，水槽（袋）边与巷壁、支架、顶板、构筑物之间的距离不得小于0.1m，水棚距巷道轨道不应小于 1.8m，水棚应保持同一高度，需要挑顶时，水棚区内的巷道断面应与其前后各20m长的巷道断面一致。
7、水棚要挂牌管理，明确专人管理和维护。
要经常保持水袋的完好和规定的水量，并每星期检查、添加补充一次。
8、隔爆水袋必须符合煤矿用隔爆水棚通用技术条件规定，经国家质检部门检验合格。
9、水棚挂钩位置要对正。
三、井下隔爆设施安设数量及规格井下各巷道水棚的安设地点，由施工队组根据井下实际情况选择（平直巷道内)，每组隔爆水棚之间距离为200m。
隔爆水棚安装规定
隔爆水棚安装规定隔爆水棚安装规定辖区各煤矿企业：《煤矿平安规程》第一百五十条规定：高瓦斯矿井煤巷掘进工作面应安设隔〔抑〕爆设施。
第一百五十五条规定：开采有煤尘爆炸危险煤层的矿井，必须有预防和隔绝煤尘爆炸的措施。
安设隔〔抑〕爆设施的目的是减轻瓦斯、煤尘爆炸的灾害程度、控制灾害范围。
隔〔抑〕爆设施主要有被动式的隔爆水棚或岩粉棚，由于煤矿井下因湿度大，且岩粉棚采用的是嵌入式安装，所以在煤矿中使用较少。
为便于矿井详细正确安设、使用水棚设施，现将隔爆水棚局部安装、使用规定下发给大家以供参考。
1、隔爆水棚分为主要隔爆水棚和辅助隔爆水棚。
主要隔爆水棚的棚区长度不小于 30m，辅助隔爆水棚的棚区长度不小于 20m。
主要隔爆水棚应在以下巷道设置：a〕矿井两翼与井筒向联通的主要大巷； b〕相邻采区之间的集中运输巷和回风巷； c〕相邻煤层之间的运输石门和回风石门。
辅助隔爆水棚应在以下巷道中设置：a〕采煤工作面进风、回风巷道； b〕采区内的煤和半煤巷掘进巷道； c〕采取独立通风并有煤尘爆炸危险的其它巷道。
2、隔爆水棚应设在直线巷道内，与巷道的穿插口、转弯处的间隔要保持 50-70m，与风门的间隔大于 25m。
隔爆水棚必须按规定进展安设，实行挂牌专人管理，隔爆水棚的说明牌要标明安设地点、水棚类型、棚区长度、巷道断面、水槽〔袋〕数量、水槽〔袋〕容量、设计水量、实际水量、管理单位、管理人员。
3、水棚按布置方式分为集中式与分散式两种。
采掘工作面的集中式隔爆水棚要及时挪动，保持首列水棚距工作面的间隔在 60-200m范围。
集中式水棚排间距为 1.2m，集中式水棚的用水量按巷道断面积计算，不得小于如下值：主要隔爆水棚400L/m 2，辅助隔爆水棚200L/m 2。
分散式隔爆水棚只能用作辅助隔爆水棚，首列分散式水棚与工作面间隔保持 30-60 米。
分散式分棚沿巷道分分布置，两个袋组的间距为 10-30m，分散式的棚区长度不小于 200m，分散式水袋棚的水量按棚区所占巷道空间体积计算；不少于1.2L/m 2。
隔爆水棚安装标准及要求
隔爆水棚安装标准及要求(总4页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--隔爆水棚安装规范一、结构水棚是由架设于巷道顶部充满水的水槽及水袋组成，当发生爆爆炸时，冲击波将水槽或水袋震翻及破碎，水被瀑洒出来，形成水雾带并充满整个巷道，以此抑制、熄灭接至而来的火焰，阻止爆炸的传播。
1、水槽水槽主要以塑料制品为主要形式，主要规格有40L、80L两种。
2、水袋水袋主要为塑料制品，主要规格有40L、60L、80L三种。
二、布置1、布置原则水棚按隔绝煤尘爆炸的保护范围，可分为主要隔爆棚与辅助隔爆棚，但由40L及小于40L的水袋所组成的水袋棚不得作为主要隔爆棚。
其布置原则如下：1）主要隔爆棚应在下列地点布置：（1）矿井两翼与井筒相连通的主要运输大巷与回风大巷。
（2）相邻采区之间的集中运输巷和回风巷。
（3）相邻煤层之间的运输石门和回风石门。
2）辅助隔爆棚应在下列地点设置：（1）采煤工作面进风巷和回风巷。
（2）采区内的煤巷、半煤巷掘进巷道。
（3）采用独立通风，并有煤尘爆炸危险的其他巷道，和隔绝与煤仓、装载点相通的巷道。
2、布置方式水棚的布置方式可分为集中式与分散式，但分散式水槽棚和水袋棚不得作为主要隔爆棚。
水棚设置位置详见下表水棚设置位置另外，尚需遵循以下原则：1）水棚排间距为~，主要水棚的棚区长度不小于30m，辅助棚的棚区长度不小于20m。
2）水槽排（列）中的水槽，占据巷道宽度之和与巷道最大宽度的比例为：巷道净断面积＜10m2，至少为35%；巷道净断面积10~12 m2，至少为50%；＞10m2，至少为65%。
3）水槽在井下巷道的安装方式采用吊挂式，并呈横向布置（即水槽长边垂直于巷道轴线）4）水槽排（列）内水槽之间的间隙与水槽同支架或巷道之间的间隙之各≯，特殊情况≮；两个水槽之间的间隙≮。
5）水槽外边缘与巷壁、支架、顶板、构筑物之间的垂直距离≮100mm。
水槽底部至顶梁（顶板）的垂直距离≯，如果槽列内的水槽距顶梁（顶板）的距离超过时，必须在该水槽的上方增设1个水槽。

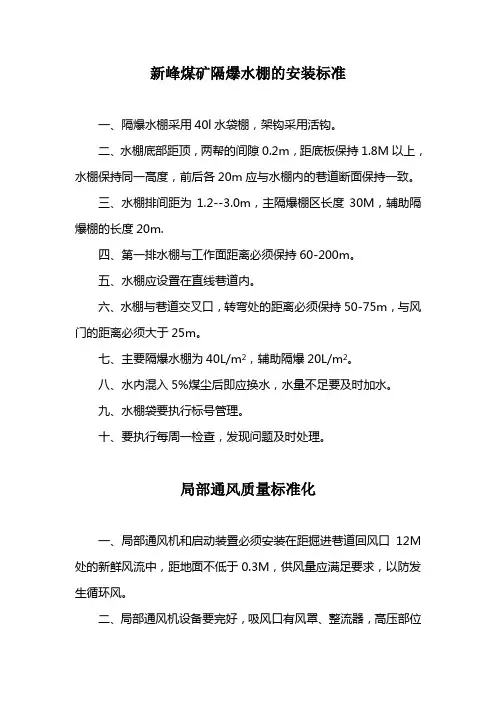

新峰煤矿隔爆水棚的安装标准
新峰煤矿隔爆水棚的安装标准一、隔爆水棚采用40l水袋棚，架钩采用活钩。
二、水棚底部距顶，两帮的间隙0.2m，距底板保持1.8M以上，水棚保持同一高度，前后各20m应与水棚内的巷道断面保持一致。
三、水棚排间距为1.2--3.0m，主隔爆棚区长度30M，辅助隔爆棚的长度20m.四、第一排水棚与工作面距离必须保持60-200m。
五、水棚应设置在直线巷道内。
六、水棚与巷道交叉口，转弯处的距离必须保持50-75m，与风门的距离必须大于25m。
七、主要隔爆水棚为40L/m2，辅助隔爆20L/m2。
八、水内混入5%煤尘后即应换水，水量不足要及时加水。
九、水棚袋要执行标号管理。
十、要执行每周一检查，发现问题及时处理。
局部通风质量标准化一、局部通风机和启动装置必须安装在距掘进巷道回风口12M处的新鲜风流中，距地面不低于0.3M，供风量应满足要求，以防发生循环风。
二、局部通风机设备要完好，吸风口有风罩、整流器，高压部位有衬垫，不漏风并安设消音器。
三、局部通风机由专人管理，其他人员不得开停局部通风机。
四、使用串联通风的，必须在风机前方安装CO传感器，瓦斯传感器并制定出相应安全措施，按规程规定严格执行。
工作面风流被串联风流中氧气浓度不低于20%，瓦斯浓度小于0.5%，报警浓度：T≥0.5%，断电浓度：T≥0.5%，复电浓度：T＜0.5%。
五、1台局部通风机严禁同时向2个掘进工作面供风，风筒末端距工作面距离不大于5M。
六、风筒接头严密，无破口，双反压边，风筒吊挂要“两靠一直”，逢环必吊，环环吃力，接前补后。
七、拐弯处要设弯头，不准拐死弯，要缓慢拐弯，异径风筒禁止使用。
八、风筒吊挂要设钢胶线，风筒吊挂要紧贴壁帮，。
九、必须安设双风机，“三专两闭锁”并执行到位。
十、必须采用抗静电，阻燃柔性风筒。
十一、过风门墙体或挡风墙时设穿墙风筒，穿墙风筒必须有反逆风装置。
十二、使用局部通风的掘进工作面，不得停风，因检修、停电等原因停风，必须撤出人员，切断电源，设置栅栏、警标。
隔爆水棚安装标准及要求
隔爆水棚安装标准及要求文件编码（GHTU-UITID-GGBKT-POIU-WUUI-8968）隔爆水棚安装规范一、结构水棚是由架设于巷道顶部充满水的水槽及水袋组成，当发生爆爆炸时，冲击波将水槽或水袋震翻及破碎，水被瀑洒出来，形成水雾带并充满整个巷道，以此抑制、熄灭接至而来的火焰，阻止爆炸的传播。
1、水槽水槽主要以塑料制品为主要形式，主要规格有40L、80L两种。
2、水袋水袋主要为塑料制品，主要规格有40L、60L、80L三种。
二、布置1、布置原则水棚按隔绝煤尘爆炸的保护范围，可分为主要隔爆棚与辅助隔爆棚，但由40L及小于40L的水袋所组成的水袋棚不得作为主要隔爆棚。
其布置原则如下：1）主要隔爆棚应在下列地点布置：（1）矿井两翼与井筒相连通的主要运输大巷与回风大巷。
（2）相邻采区之间的集中运输巷和回风巷。
（3）相邻煤层之间的运输石门和回风石门。
2）辅助隔爆棚应在下列地点设置：（1）采煤工作面进风巷和回风巷。
（2）采区内的煤巷、半煤巷掘进巷道。
（3）采用独立通风，并有煤尘爆炸危险的其他巷道，和隔绝与煤仓、装载点相通的巷道。
2、布置方式水棚的布置方式可分为集中式与分散式，但分散式水槽棚和水袋棚不得作为主要隔爆棚。
水棚设置位置详见下表水棚设置位置1）水棚排间距为1.2~3.0m，主要水棚的棚区长度不小于30m，辅助棚的棚区长度不小于20m。
2）水槽排（列）中的水槽，占据巷道宽度之和与巷道最大宽度的比例为：巷道净断面积＜10m2，至少为35%；巷道净断面积10~12 m2，至少为50%；＞10m2，至少为65%。
3）水槽在井下巷道的安装方式采用吊挂式，并呈横向布置（即水槽长边垂直于巷道轴线）4）水槽排（列）内水槽之间的间隙与水槽同支架或巷道之间的间隙之各≯1.5m，特殊情况≮1.8m；两个水槽之间的间隙≮1.2m。
5）水槽外边缘与巷壁、支架、顶板、构筑物之间的垂直距离≮100mm。
水槽底部至顶梁（顶板）的垂直距离≯1.6m，如果槽列内的水槽距顶梁（顶板）的距离超过1.6m时，必须在该水槽的上方增设1个水槽。
隔爆水棚安装规范
隔爆水棚安装规范
为了加强矿井防尘质量标准，各掘进工作面须按要求安装隔爆水棚，其安装技术规范如下：
1、隔爆水棚水袋容积为40升。
2、水棚组的总需水量按巷道断面计算：
Q总=S*q
式中:Q总——水棚组的总需水量升；
S——巷道断面平方米；
q——隔爆水棚每平方米所需水量升/平方米；
其中隔爆水棚q≧200升/平方米；
水棚组所需水袋的数量按下式计算：
n=Q总/Q袋
式中：n——所需水袋个数个；
Q总——水棚组的总需水量升；
Q袋——隔爆水袋的容积升；
辅隔爆Q袋=40升。
3、辅隔爆水棚的棚区长度不得小于20米，水棚的排间距离应为1.2～3米。
4、煤巷掘进工作面在进尺达到80米时必须及时安装隔爆水棚。
5、掘进工作面隔爆水棚距掘进迎头的距离：首排水棚距掘进工作面迎头的距离必须保持在60～200米范围内。
6、水棚的水袋应采用“S”钩悬挂式横向（长边垂直于巷道走向方向）安装。
7、水棚距离顶梁（顶板）、两帮（支柱）的间隙不得小于100mm，距巷道轨道面不小于1.8m；棚组内的各排水棚的
安装高度应保持一致。
8、水棚应设置在巷道的直线段内，与巷道的交岔口、转弯处、变坡处之间的距离不得小于50m，严禁安装在巷道局部挑顶的地点。
9、所有隔爆水棚挂钩要做到整齐，不脱钩，角度在30-60度之间。
10、隔爆水棚实行专人挂牌管理，牌板由各施工单位负责制作、悬挂和维护。
11、各施工队队要按规定距离挪移隔爆水棚，及时补充水袋水量，保持水袋满足水量要求。
煤矿隔爆水棚安装标准及管理办法
隔爆水袋棚安装标准及管理办法二〇一二年三月十二日隔爆水袋棚安装标准一、结构水棚是由架设于巷道顶部充满水的水槽及水袋组成，当发生爆爆炸时，冲击波将水槽或水袋震翻及破碎，水被瀑洒出来，形成水雾带并充满整个巷道，以此抑制、熄灭接至而来的火焰，阻止爆炸的传播。
1、水槽水槽主要以塑料制品为主要形式，主要规格有40L、80L两种。
2、水袋水袋主要为塑料制品，主要规格有40L、60L、80L三种。
二、布置1、布置原则水棚按隔绝煤尘爆炸的保护范围，可分为主要隔爆棚与辅助隔爆棚，但由40L 及小于40L的水袋所组成的水袋棚不得作为主要隔爆棚。
其布置原则如下：1）主要隔爆棚应在下列地点布置：（1）矿井两翼与井筒相连通的主要运输大巷与回风大巷。
（2）相邻采区之间的集中运输巷和回风巷。
（3）相邻煤层之间的运输石门和回风石门。
2）辅助隔爆棚应在下列地点设置：（1）采煤工作面进风巷和回风巷。
（2）采区内的煤巷、半煤巷掘进巷道。
（3）采用独立通风，并有煤尘爆炸危险的其他巷道，和隔绝与煤仓、装载点相通的巷道。
2、布置方式水棚的布置方式可分为集中式与分散式，但分散式水槽棚和水袋棚不得作为主要隔爆棚。
水棚设置位置详见下表水棚设置位置另外，尚需遵循以下原则：1）水棚排间距为1.2~3.0m，主要水棚的棚区长度不小于30m，辅助棚的棚区长度不小于20m。
2）水槽排（列）中的水槽，占据巷道宽度之和与巷道最大宽度的比例为：巷道净断面积＜10m2，至少为35%；巷道净断面积10~12 m2，至少为50%；＞10m2，至少为65%。
3）水槽在井下巷道的安装方式采用吊挂式，并呈横向布置（即水槽长边垂直于巷道轴线）4）水槽排（列）内水槽之间的间隙与水槽同支架或巷道之间的间隙之各≯1.5m，特殊情况≮1.8m；两个水槽之间的间隙≮1.2m。
5）水槽外边缘与巷壁、支架、顶板、构筑物之间的垂直距离≮100mm。
水槽底部至顶梁（顶板）的垂直距离≯1.6m，如果槽列内的水槽距顶梁（顶板）的距离超过1.6m时，必须在该水槽的上方增设1个水槽。
煤矿隔爆水棚安装管理规定
煤矿隔爆水棚安装管理规定
一、隔爆水棚设置地点：
主要隔爆水棚安装地点：
1.矿井两翼与井筒相连通的主要运输大巷和回风大巷；
2.相邻采区之间的集中运输大巷和回风巷；
3.相邻煤层之间的运输石门和回风石门；
辅助隔爆水棚安装地点：
1.采煤工作面进风、回风巷道；
2.采区内的煤和半煤岩掘进巷道；
3.采用独立通风并有煤尘爆炸危险的其它巷道。
安装标准：
（一）水棚包括水槽棚和水袋棚，水槽与水袋符合检验标准的要求，水袋棚宜作为辅助隔爆棚。
（二）水棚分为主要隔爆棚及辅助隔爆棚。
按布置方式可分为集中式与分散式，分散式水棚只能作辅助水棚。
（三）水棚用水量：集中式水棚的用水量按巷道断面计算，主要水棚不小于400L/m2;辅助水棚不小于200L/m2；分散式水槽棚的水量按棚区所占巷道空间体积计算，不小于1.2L/m3。
水棚设置位置：
1.水棚应设在直线段巷道内。
2.水棚与巷道交叉口、转弯处的距离须保持50～75m；与风门的距离须大于25m。
3.第一排集中水棚与工作面的距离须保持60～200m，第一排分散式水棚与工作面的距离必须保持30～60m 。
4.在应设辅助隔爆棚的巷道应设多组水棚，每组间距不大于200m。
二、水棚排间距离与水棚的棚区长度：
1.集中式水棚排间距离为1.2～3.0m；分散式水棚沿巷道分散布置，两个槽（袋）组的间距离为10～30m。
煤矿井下隔爆设施安装及使用管理规定
煤矿井下隔爆设施安装及使用管理规定为加强井下隔爆设施的管理，规范井下隔爆设施的安装及使用，根据《煤矿安全规程》、《煤矿安全生产标准化基本要求及评分方法（试行）》及相关标准、文件的规定，结合煤矿实际，特制定本安装及使用管理规定，请相关单位严格遵照执行。
一、隔爆水棚的安装标准1、主要隔爆水棚安装在矿井主要运输大巷和回风大巷内，水棚设置在直线平段巷道内，棚区巷道断面应与前后各20m的巷道断面一致。
根据巷道断面计算，主要隔爆水棚总水量不低于400L/m2，水棚的排间距为1.2m～3.0m，且棚区长度不小于30m。
2、辅助隔爆水棚安设在掘进工作面及回采工作面上、下顺槽巷道内，水棚应设置在直线平段巷道内，棚区巷道断面应与前后各20m的巷道断面一致。
根据巷道断面计算，辅助隔爆水棚的水量不低于200L/m2，水棚的间排距为1.2m～3.0m，且棚区长度不小于20m。
3、辅助隔爆水棚中，第一组水棚与工作面的距离必须保持60m～160m，在应设辅助隔爆水棚的巷道应设多组水棚，每组距离不大于200m。
4、隔爆水棚安设位置与巷道交叉口、转弯处距离需保持50m～75m，与风门的距离应大于25m。
5、隔爆水袋之间的间隙与隔爆水袋同巷壁之间的间隙之和不得大于1.5m，同一排水棚内两个隔爆水袋之间的间隙（不得大于1.2m，且不得小于0.1m），棚边与巷壁之间的距离不得小于0.1m，水棚距巷道轨面高度不得小于1.8m，棚区内各排水棚的安装高度应保持一致，吊挂平直，且各水棚之间必须平行安装布置。
6、水袋支承架选用φ50mm镀锌钢管制作（新安装的水袋支承架选用镀锌钢管，返修的水袋支承架需刷漆，并去除法兰盘），平行于巷帮架设，要求架设结实、牢固。
7、水袋吊挂架选用40mm×40mm的角铁制作，垂直于巷帮，固定于水袋支承架之下，要求架设水平、结实、牢固。
8、悬挂隔爆水袋的挂钩，挂钩位置要对正，每对挂钩的方向要相向布置（钩尖与钩尖相对），挂钩的直径为4mm～8mm 圆钢，挂钩角度为60+5°，弯钩长度为25mm，以便受爆炸冲击波作用时能够顺利脱钩，使水倾洒弥漫于巷道中。
隔爆水棚安装标准及要求
隔爆⽔棚安装标准及要求隔爆⽔棚安装规范⼀、结构⽔棚是由架设于巷道顶部充满⽔的⽔槽及⽔袋组成，当发⽣爆爆炸时，冲击波将⽔槽或⽔袋震翻及破碎，⽔被瀑洒出来，形成⽔雾带并充满整个巷道，以此抑制、熄灭接⾄⽽来的⽕焰，阻⽌爆炸的传播。
1、⽔槽⽔槽主要以塑料制品为主要形式，主要规格有40L、80L两种。
2、⽔袋⽔袋主要为塑料制品，主要规格有40L、60L、80L三种。
⼆、布置1、布置原则⽔棚按隔绝煤尘爆炸的保护范围，可分为主要隔爆棚与辅助隔爆棚，但由40L及⼩于40L的⽔袋所组成的⽔袋棚不得作为主要隔爆棚。
其布置原则如下：1）主要隔爆棚应在下列地点布置：（1）矿井两翼与井筒相连通的主要运输⼤巷与回风⼤巷。
（2）相邻采区之间的集中运输巷和回风巷。
（3）相邻煤层之间的运输⽯门和回风⽯门。
2）辅助隔爆棚应在下列地点设置：（1）采煤⼯作⾯进风巷和回风巷。
（2）采区内的煤巷、半煤巷掘进巷道。
（3）采⽤独⽴通风，并有煤尘爆炸危险的其他巷道，和隔绝与煤仓、装载点相通的巷道。
2、布置⽅式⽔棚的布置⽅式可分为集中式与分散式，但分散式⽔槽棚和⽔袋棚不得作为主要隔爆棚。
⽔棚设置位置详见下表⽔棚设置位置1）⽔棚排间距为1.2~3.0m，主要⽔棚的棚区长度不⼩于30m，辅助棚的棚区长度不⼩于20m。
2）⽔槽排（列）中的⽔槽，占据巷道宽度之和与巷道最⼤宽度的⽐例为：巷道净断⾯积＜10m2，⾄少为35%；巷道净断⾯积10~12 m2，⾄少为50%；＞10m2，⾄少为65%。
3）⽔槽在井下巷道的安装⽅式采⽤吊挂式，并呈横向布置（即⽔槽长边垂直于巷道轴线）4）⽔槽排（列）内⽔槽之间的间隙与⽔槽同⽀架或巷道之间的间隙之各≯1.5m，特殊情况≮1.8m；两个⽔槽之间的间隙≮1.2m。
5）⽔槽外边缘与巷壁、⽀架、顶板、构筑物之间的垂直距离≮100mm。
⽔槽底部⾄顶梁（顶板）的垂直距离≯1.6m，如果槽列内的⽔槽距顶梁（顶板）的距离超过1.6m时，必须在该⽔槽的上⽅增设1个⽔槽。
隔爆水棚安装标准及要求
隔爆水棚安装规范一、结构水棚是由架设于巷道顶部充满水水槽及水袋组成，当发生爆爆炸时，冲击波将水槽或水袋震翻及破碎，水被瀑洒出来，形成水雾带并充满整个巷道，以此抑制、熄灭接至而来火焰，阻止爆炸传输。
1、水槽水槽关键以塑料制品为关键形式，关键规格有40L、80L两种。
2、水袋水袋关键为塑料制品，关键规格有40L、60L、80L三种。
二、部署1、部署标准水棚按隔绝煤尘爆炸保护范围，可分为关键隔爆棚和辅助隔爆棚，但由40L及小于40L水袋所组成水袋棚不得作为关键隔爆棚。
其部署标准以下：1）关键隔爆棚应在下列地点部署：（1）矿井两翼和井筒相连通关键运输大巷和回风大巷。
（2）相邻采区之间集中运输巷和回风巷。
（3）相邻煤层之间运输石门和回风石门。
2）辅助隔爆棚应在下列地点设置：（1）采煤工作面进风巷和回风巷。
（2）采区内煤巷、半煤巷掘进巷道。
（3）采取独立通风，并有煤尘爆炸危险其它巷道，和隔绝和煤仓、装载点相通巷道。
2、部署方法水棚部署方法可分为集中式和分散式，但分散式水槽棚和水袋棚不得作为关键隔爆棚。
水棚设置位置详见下表水棚设置位置另外，尚需遵照以下标准：1）水棚排间距为1.2~3.0m，关键水棚棚区长度大于30m，辅助棚棚区长度大于20m。
2）水槽排（列）中水槽，占据巷道宽度之和和巷道最大宽度百分比为：巷道净断面积＜10m2，最少为35%；巷道净断面积10~12 m2，最少为50%；＞10m2，最少为65%。
3）水槽在井下巷道安装方法采取吊挂式，并呈横向部署（即水槽长边垂直于巷道轴线）4）水槽排（列）内水槽之间间隙和水槽同支架或巷道之间间隙之各≯1.5m，特殊情况≮1.8m；两个水槽之间间隙≮1.2m。
5）水槽外边缘和巷壁、支架、顶板、构筑物之间垂直距离≮100mm。
水槽底部至顶梁（顶板）垂直距离≯1.6m，假如槽列内水槽距顶梁（顶板）距离超出1.6m 时，必需在该水槽上方增设1个水槽。
水槽底部至巷道轨面垂直距离，不得低于道道1/2，并不得小于1.8m。
隔爆水棚安装标准及要求
隔爆水棚安装标准及要求文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-隔爆水棚安装规范一、结构水棚是由架设于巷道顶部充满水的水槽及水袋组成，当发生爆爆炸时，冲击波将水槽或水袋震翻及破碎，水被瀑洒出来，形成水雾带并充满整个巷道，以此抑制、熄灭接至而来的火焰，阻止爆炸的传播。
1、水槽水槽主要以塑料制品为主要形式，主要规格有40L、80L两种。
2、水袋水袋主要为塑料制品，主要规格有40L、60L、80L三种。
二、布置1、布置原则水棚按隔绝煤尘爆炸的保护范围，可分为主要隔爆棚与辅助隔爆棚，但由40L及小于40L的水袋所组成的水袋棚不得作为主要隔爆棚。
其布置原则如下：1）主要隔爆棚应在下列地点布置：（1）矿井两翼与井筒相连通的主要运输大巷与回风大巷。
（2）相邻采区之间的集中运输巷和回风巷。
（3）相邻煤层之间的运输石门和回风石门。
2）辅助隔爆棚应在下列地点设置：（1）采煤工作面进风巷和回风巷。
（2）采区内的煤巷、半煤巷掘进巷道。
（3）采用独立通风，并有煤尘爆炸危险的其他巷道，和隔绝与煤仓、装载点相通的巷道。
2、布置方式水棚的布置方式可分为集中式与分散式，但分散式水槽棚和水袋棚不得作为主要隔爆棚。
水棚设置位置详见下表水棚设置位置1）水棚排间距为1.2~3.0m，主要水棚的棚区长度不小于30m，辅助棚的棚区长度不小于20m。
2）水槽排（列）中的水槽，占据巷道宽度之和与巷道最大宽度的比例为：巷道净断面积＜10m2，至少为35%；巷道净断面积10~12 m2，至少为50%；＞10m2，至少为65%。
3）水槽在井下巷道的安装方式采用吊挂式，并呈横向布置（即水槽长边垂直于巷道轴线）4）水槽排（列）内水槽之间的间隙与水槽同支架或巷道之间的间隙之各≯1.5m，特殊情况≮1.8m；两个水槽之间的间隙≮1.2m。
5）水槽外边缘与巷壁、支架、顶板、构筑物之间的垂直距离≮100mm。
隔爆水棚安装标准
隔爆水棚安装规范一、结构水棚是由架设于巷道顶部充满水的水槽及水袋组成，当发生爆爆炸时，冲击波将水槽或水袋震翻及破碎，水被瀑洒出来，形成水雾带并充满整个巷道，以此抑制、熄灭接至而来的火焰，阻止爆炸的传播。
1、水槽水槽主要以塑料制品为主要形式，主要规格有40L、80L两种。
2、水袋水袋主要为塑料制品，主要规格有40L、60L、80L三种。
二、布置1、布置原则水棚按隔绝煤尘爆炸的保护范围，可分为主要隔爆棚与辅助隔爆棚，但由40L 及小于40L的水袋所组成的水袋棚不得作为主要隔爆棚。
其布置原则如下：1）主要隔爆棚应在下列地点布置：（1）矿井两翼与井筒相连通的主要运输大巷与回风大巷。
（2）相邻采区之间的集中运输巷和回风巷。
（3）相邻煤层之间的运输石门和回风石门。
2）辅助隔爆棚应在下列地点设置：（1）采煤工作面进风巷和回风巷。
（2）采区内的煤巷、半煤巷掘进巷道。
（3）采用独立通风，并有煤尘爆炸危险的其他巷道，和隔绝与煤仓、装载点相通的巷道。
2、布置方式水棚的布置方式可分为集中式与分散式，但分散式水槽棚和水袋棚不得作为主要隔爆棚。
水棚设置位置详见下表水棚设置位置另外，尚需遵循以下原则：1）水棚排间距为1.2~3.0m，主要水棚的棚区长度不小于30m，辅助棚的棚区长度不小于20m。
2）水槽排（列）中的水槽，占据巷道宽度之和与巷道最大宽度的比例为：巷道净断面积＜10m2，至少为35%；巷道净断面积10~12 m2，至少为50%；＞10m2，至少为65%。
3）水槽在井下巷道的安装方式采用吊挂式，并呈横向布置（即水槽长边垂直于巷道轴线）4）水槽排（列）内水槽之间的间隙≯1.5m，特殊情况≮1.8m；两个水槽之间的间隙≮1.2m。
5）水槽外边缘与巷壁、支架、顶板、构筑物之间的垂直距离≮100mm。
水槽底部至顶梁（顶板）的垂直距离≯1.6m，如果槽列内的水槽距顶梁（顶板）的距离超过1.6m时，必须在该水槽的上方增设1个水槽。
隔爆水棚安装标准及要求
隔爆水棚安装规范一、结构水棚是由架设于巷道顶部充满水的水槽及水袋组成，当发生爆爆炸时，冲击波将水槽或水袋震翻及破碎，水被瀑洒出来，形成水雾带并充满整个巷道，以此抑制、熄灭接至而来的火焰，阻止爆炸的传播。
1、水槽水槽主要以塑料制品为主要形式，主要规格有40L、80L两种。
2、水袋水袋主要为塑料制品，主要规格有40L、60L、80L三种。
二、布置1、布置原则水棚按隔绝煤尘爆炸的保护范围，可分为主要隔爆棚与辅助隔爆棚，但由40L 及小于40L的水袋所组成的水袋棚不得作为主要隔爆棚。
其布置原则如下：1）主要隔爆棚应在下列地点布置：（1）矿井两翼与井筒相连通的主要运输大巷与回风大巷。
（2）相邻采区之间的集中运输巷和回风巷。
（3）相邻煤层之间的运输石门和回风石门。
2）辅助隔爆棚应在下列地点设置：（1）采煤工作面进风巷和回风巷。
（2）采区内的煤巷、半煤巷掘进巷道。
（3）采用独立通风，并有煤尘爆炸危险的其他巷道，和隔绝与煤仓、装载点相通的巷道。
2、布置方式水棚的布置方式可分为集中式与分散式，但分散式水槽棚和水袋棚不得作为主要隔爆棚。
水棚设置位置详见下表水棚设置位置另外，尚需遵循以下原则：1）水棚排间距为1.2~3.0m，主要水棚的棚区长度不小于30m，辅助棚的棚区长度不小于20m。
2）水槽排（列）中的水槽，占据巷道宽度之和与巷道最大宽度的比例为：巷道净断面积＜10m2，至少为35%；巷道净断面积10~12 m2，至少为50%；＞10m2，至少为65%。
3）水槽在井下巷道的安装方式采用吊挂式，并呈横向布置（即水槽长边垂直于巷道轴线）4）水槽排（列）内水槽之间的间隙与水槽同支架或巷道之间的间隙之各≯1.5m，特殊情况≮1.8m；两个水槽之间的间隙≮1.2m。
5）水槽外边缘与巷壁、支架、顶板、构筑物之间的垂直距离≮100mm。
水槽底部至顶梁（顶板）的垂直距离≯1.6m，如果槽列内的水槽距顶梁（顶板）的距离超过1.6m时，必须在该水槽的上方增设1个水槽。
隔爆水棚安装标准
隔爆水棚安装标准隔爆水棚必须遵守以下规定：1、隔爆水棚的排间距为1.2-3.0m，主要隔爆水棚的棚区长度不小于30m，辅助隔爆水棚的棚区长度不小于20m，分散式水袋棚棚区长度不小于120m。
2、隔爆水棚的用水量按巷道的断面积计算：主要隔爆水棚不得少于400L/㎡，辅助隔爆水棚不得少有200L/㎡，分散式隔爆棚按棚区所占巷道空间1.2L/m³计算。
3、水槽或水袋在井下巷道的安装方式采用吊挂式，并呈横向布置（即长边垂直于巷道轴线）。
4、水槽（或水袋）外边缘距巷壁（两帮）、顶梁（无支架时为顶板）之间的垂直距离≧100mm；水槽（或水袋）底部至顶板（梁）的垂直距离≦1.6m（水袋为≦1.0m），否则，必须在其上方增设1个水槽（水袋）；水槽（或水袋）底部至巷道轨面的垂直距离，不得低于巷道高度的1/2，且不得小于1.8m5、高度大于4m 的巷道，应设置双层棚子。
上层水棚（或水袋）的总水量，按巷道全面积30L/㎡单独计算，下层水槽棚用水量，仍按前述水槽用水量计算。
6、棚区内的各排水棚的安设高度应保持一致；棚区处的巷道需要挑顶时，其断面和形状应与其前后各20m长度的巷道保持一致。
7、同一排水棚内的两个水槽之间的间隙≦1.2m（水袋为≧100mm，也≦1.2m）；水槽之间的间隙与水槽同巷道之间的间隙之和≦1.5m，特殊情况≦1.8m。
每排水棚中的水槽，所占巷道宽度之和与巷道最大宽度的比例：巷道净断面＜10㎡，至少为35％；巷道净断面＞12㎡，至少为65％。
8、首排水棚距工作面的距离，必须保持60-200m范围内。
9、水棚应设置在巷道的直线段内；水棚与巷道的交叉口、转弯处、变坡处之间的距离不得小于50m10、悬挂隔爆水袋的挂钩，其角度要大于75°。
在倾斜巷道中安设水棚时棚子与棚子之间应用铅丝拉紧，以免棚子晃动，并应调整水袋架与金属架的连接构件，使袋面保持水平。
—出自《煤矿安全规程》第一百五十五条。
隔爆水棚安装标准的规定
隔爆水棚安装标准的规定(总2页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--四通煤业隔爆水棚安装标准的规定为了规范我矿隔爆水棚的安装标准，进一步促进质量标准化工作的提高，提高我矿抗灾能力，特制定本规定一、操作准备1、根据所要安设的隔爆水棚备齐所需的水袋、钩子、水管、钳子、铁丝等工具。
2、检查所安设隔爆水棚地点的顶帮是否完好。
附近5m内有无安全隐患。
发现问题及时处理。
二、正常操作1、如果安设隔爆水棚地点顶板有锚梁，可将水棚架子直接绑在锚梁上，如果没有锚梁或锚梁长度不足，则需在巷道顶部用电煤钻打眼，眼深不低于，眼内埋设铁橛，并用锚固剂固定牢。
2、安装时，要2人配合好，1人观察顶板，1人吊挂。
3、在架线电机车巷道中施工前（加注水），必须首先停电，并执行停送电制度。
4、在运输巷道中施工，要有人监护、指挥运行车辆，确保安全施工。
5、如果巷道超高，应用梯子或搭设平台牢固后，人员戴好安全带站在上面工作。
6、吊挂时要按具体规定，依次安设架子、水袋，吊挂要整齐。
7、安装完毕后要吊挂隔爆水棚说明牌板，牌板内容要与现场情况相一致并编号管理。
8、安装完毕后要把剩余的水袋、架子整理好带到指定地点。
9、及时通知有关人员，将新安设隔爆设施标住在图纸上，并建立挡案。
三、隔爆水棚的安装及管理水棚按隔绝煤尘爆炸的保护范围，可分为主要隔爆棚与辅助隔爆棚，其安装标准如下：（一）主要隔爆水棚的安装标准1、主要隔爆水棚安装在矿井主要进、回风井筒及大巷内，水棚设置在直线平段巷道内，棚区巷道断面应与前后各20 米的巷道断面一致，与巷道交叉口、转弯处距离不得小于50 米，与风门、调节风窗的距离必须大于25m。
2、隔爆水棚采用60L水袋棚，架钩采用活钩。
3、根据巷道断面计算，主要隔爆水棚水量不低于400L/m2，水棚的排间距为～，且棚区长度不小于30 米。
4、巷道宽度3米以上的，每架隔爆水棚统一安装3个水袋。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
隔爆水袋棚安装标准及管理办法二〇一二年三月十二日
隔爆水袋棚安装标准
一、结构
水棚是由架设于巷道顶部充满水的水槽及水袋组成，当发生爆爆炸时，冲击波将水槽或水袋震翻及破碎，水被瀑洒出来，形成水雾带并充满整个巷道，以此抑制、熄灭接至而来的火焰，阻止爆炸的传播。
1、水槽
水槽主要以塑料制品为主要形式，主要规格有40L、80L两种。
2、水袋
水袋主要为塑料制品，主要规格有40L、60L、80L三种。
二、布置
1、布置原则
水棚按隔绝煤尘爆炸的保护范围，可分为主要隔爆棚与辅助隔爆棚，但由40L 及小于40L的水袋所组成的水袋棚不得作为主要隔爆棚。
其布置原则如下：1）主要隔爆棚应在下列地点布置：
（1）矿井两翼与井筒相连通的主要运输大巷与回风大巷。
（2）相邻采区之间的集中运输巷和回风巷。
（3）相邻煤层之间的运输石门和回风石门。
2）辅助隔爆棚应在下列地点设置：
（1）采煤工作面进风巷和回风巷。
（2）采区内的煤巷、半煤巷掘进巷道。
（3）采用独立通风，并有煤尘爆炸危险的其他巷道，和隔绝与煤仓、装载点相通的巷道。
2、布置方式
水棚的布置方式可分为集中式与分散式，但分散式水槽棚和水袋棚不得作为主要隔爆棚。
水棚设置位置详见下表
水棚设置位置
另外，尚需遵循以下原则：
1）水棚排间距为1.2~3.0m，主要水棚的棚区长度不小于30m，辅助棚的棚区长度不小于20m。
2）水槽排（列）中的水槽，占据巷道宽度之和与巷道最大宽度的比例为：巷道净断面积＜10m2，至少为35%；巷道净断面积10~12 m2，至少为50%；＞10m2，至少为65%。
3）水槽在井下巷道的安装方式采用吊挂式，并呈横向布置（即水槽长边垂直于巷道轴线）
4）水槽排（列）内水槽之间的间隙与水槽同支架或巷道之间的间隙之各≯1.5m，特殊情况≮1.8m；两个水槽之间的间隙≮1.2m。
5）水槽外边缘与巷壁、支架、顶板、构筑物之间的垂直距离≮100mm。
水槽底
部至顶梁（顶板）的垂直距离≯1.6m，如果槽列内的水槽距顶梁（顶板）的距离超过1.6m时，必须在该水槽的上方增设1个水槽。
水槽的底部至巷道轨面的垂直距离，不得低于道道的1/2，并不得小于1.8m。
6）高度大于4m的巷道，应设置双层棚子。
上层水槽的总水量，按巷道全断面积每平方米30L单独计算，下层水槽棚用水量，仍按前述水槽用水量计算。
7）用集中式水槽棚保护运输机巷道，当运输机高于底板0.6m时，应在水槽棚区的运输机下方，再均匀增设4个80L底板水槽。
8）用分散式水槽棚保护运输机巷道，当运输机高于底板0.6m时，在每个槽棚组的运输机下方，再增设个80L底板水槽。
9）水袋在巷道中的安装方式呈横向吊挂式布置。
10）水袋边缘与巷壁、支架、顶板（梁）之间的垂直距离≮100mm，水袋距顶板（梁）的距离≯1.0m。
11）同一排（列）中水袋之间的最小间隙≮100mm，不≯1.2m。
12）在倾斜巷道中，安装水袋棚时，棚子与棚子之间应用铅丝拉紧，以免水袋棚晃动，并应调整水袋架与金属支架连接构件使袋面保持水平。
C 集中式布置水槽棚
巷道
交叉口
掘进工作面
和转载点B 集中式布置水袋棚
A 分散式布置水袋棚
注：1、主要水槽棚棚区长度不小于30m，水量按400L/m2计算。
2、集中式布置水袋棚棚区长度不小于20m，水量按200L/m2计算。
3、分散式布置水袋棚棚区长度不小于120m，水量按棚区所占巷道空间1.2L/m3计算。
隔爆水袋检查标准
单位：地点：得分：结论：年月日
七、隔爆设施的安装管理标准
1、隔爆棚安设地点
⑴主要隔爆棚安设地点：矿井两翼与矿井井筒相连的主要进回风巷道；相邻采区之间的集中运输巷和回风巷；相邻煤层之间的运输石门和回风石门。
⑵辅助隔爆棚安设地点：采煤面进、回风巷道；煤巷、半煤巷掘进面；与煤仓相连的巷道；独立通风，并有煤尘爆炸危险的其他巷道。
2、隔爆水棚安设要求
⑴主要隔爆水棚必须由大于40L/个的水袋组成，水量应满足400L/m2。
⑵主要隔爆水棚必须集中式安装，排间距为1.2～3m，棚区长度不得小于30m。
水棚距顶板两帮间隙不小于100mm，距轨面不小于1.8m，高度要保持一致。
⑶辅助隔爆设施集中式安装水量应满足200L/m2，水棚排间距为1.2～3m，棚区长度不得小于20m，首列水棚距工作面60～200m。
分散式安装水量按棚区所占巷道空间的体积计算，不得小于1.2L/m3，棚区长度不得小于120m，首列水棚距工作面30～60m。
水棚距顶板、两帮间隙不小于100mm，高度要保持一致。
⑷隔爆设施吊挂。
每排中水袋间隙与水袋至两帮间隙的总和及水袋底部到顶板的距离不得大于1.5m。
⑸安装设施要规范。
挂钩选用Φ4～8mm的圆钢制作，角度为45度，弯钩25mm，将弯钩按水袋规格尺寸焊接在废旧钢管上。
⑹水袋采用易脱钩的布置方式。
将带有弯钩的旧钢管横向固定在巷道中（不牢固的安设走向固定钢管或采取其他固定措施）挂钩对正，相向布置，钩尖对钩尖，水袋要撑开挂平，水量充满，保证水袋迎冲击波侧能首先脱钩。
禁止将水袋安装在支柱和其他设施后面。
⑺水棚应设在巷道的直线段，与巷道的交叉口、转弯处、变坡处的距离不小于50m。
⑻所有的隔爆设施必须设置说明牌，每周检查一次，并有记录。
⑼所有隔爆设施必须安设自动集中加水装置。
隔爆设施说明牌。
