【管理资料】牵引变电所简介汇编

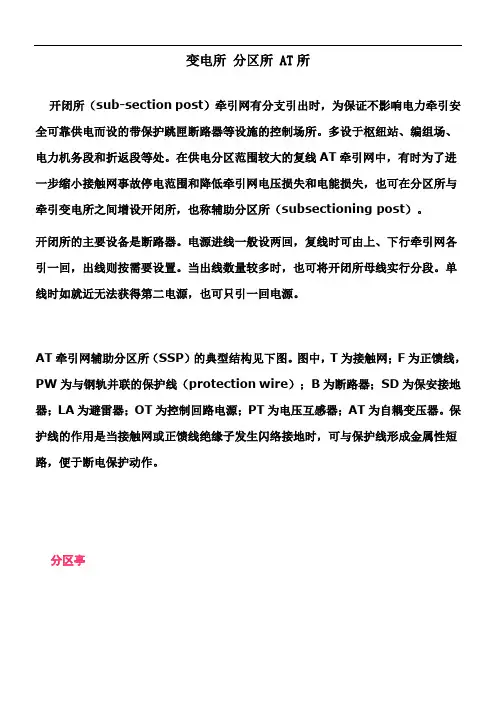

牵引供电变电所 分区所 AT所参考资料
变电所分区所 AT所开闭所(sub-section post)牵引网有分支引出时,为保证不影响电力牵引安全可靠供电而设的带保护跳匣断路器等设施的控制场所。
多设于枢纽站、编组场、电力机务段和折返段等处。
在供电分区范围较大的复线AT牵引网中,有时为了进一步缩小接触网事故停电范围和降低牵引网电压损失和电能损失,也可在分区所与牵引变电所之间增设开闭所,也称辅助分区所(subsectioning post)。
开闭所的主要设备是断路器。
电源进线一般设两回,复线时可由上、下行牵引网各引一回,出线则按需要设置。
当出线数量较多时,也可将开闭所母线实行分段。
单线时如就近无法获得第二电源,也可只引一回电源。
AT牵引网辅助分区所(SSP)的典型结构见下图。
图中,T为接触网;F为正馈线,PW为与钢轨并联的保护线(protection wire);B为断路器;SD为保安接地器;LA为避雷器;OT为控制回路电源;PT为电压互感器;AT为自耦变压器。
保护线的作用是当接触网或正馈线绝缘子发生闪络接地时,可与保护线形成金属性短路,便于断电保护动作。
分区亭分区亭设于两个牵引变电所的中间,可使相邻的接触网供电区段(同一供电臂的上、下行或两相邻变电所的两供电臂)实现并联或单独工作。
如果分区厅两侧的某一区段接触网发生短路故障,可由供电的牵引变电所馈电线断路器及分区亭断路器,在继电保护的作用下自动跳闸,将故障段接触网切除,而非故障段的接触网仍照常工作,从而使事故范围缩小一半。
AT所牵引网采用AT供电方式时,在铁路沿线每隔10km左右设置一台自耦变压器AT,该设置处所称做AT所。
牵引网的构成:1 馈电线2 接触网3 轨道回路和回流系统(一)牵引变电所牵引变电所是电气化铁路的心脏,它的功能是将电力系统输送来的110kV或220kV等级的工频交流高压电,通过一定接线形式的牵引变压器变成适合电力机车使用的27.5kV等级的单相工频交流电,再通过不同的馈电线将电能送到相应方向的电气化铁路(接触网)上,满足来自不同方向电力机车的供电需要。
牵引供电变电所 分区所 AT所参考资料
变电所分区所 AT所开闭所(sub-section post)牵引网有分支引出时,为保证不影响电力牵引安全可靠供电而设的带保护跳匣断路器等设施的控制场所。
多设于枢纽站、编组场、电力机务段和折返段等处。
在供电分区范围较大的复线AT牵引网中,有时为了进一步缩小接触网事故停电范围和降低牵引网电压损失和电能损失,也可在分区所与牵引变电所之间增设开闭所,也称辅助分区所(subsectioning post)。
开闭所的主要设备是断路器。
电源进线一般设两回,复线时可由上、下行牵引网各引一回,出线则按需要设置。
当出线数量较多时,也可将开闭所母线实行分段。
单线时如就近无法获得第二电源,也可只引一回电源。
AT牵引网辅助分区所(SSP)的典型结构见下图。
图中,T为接触网;F为正馈线,PW为与钢轨并联的保护线(protection wire);B为断路器;SD为保安接地器;LA为避雷器;OT为控制回路电源;PT为电压互感器;AT为自耦变压器。
保护线的作用是当接触网或正馈线绝缘子发生闪络接地时,可与保护线形成金属性短路,便于断电保护动作。
分区亭分区亭设于两个牵引变电所的中间,可使相邻的接触网供电区段(同一供电臂的上、下行或两相邻变电所的两供电臂)实现并联或单独工作。
如果分区厅两侧的某一区段接触网发生短路故障,可由供电的牵引变电所馈电线断路器及分区亭断路器,在继电保护的作用下自动跳闸,将故障段接触网切除,而非故障段的接触网仍照常工作,从而使事故范围缩小一半。
AT所牵引网采用AT供电方式时,在铁路沿线每隔10km左右设置一台自耦变压器AT,该设置处所称做AT所。
牵引网的构成:1 馈电线2 接触网3 轨道回路和回流系统(一)牵引变电所牵引变电所是电气化铁路的心脏,它的功能是将电力系统输送来的110kV或220kV等级的工频交流高压电,通过一定接线形式的牵引变压器变成适合电力机车使用的27.5kV等级的单相工频交流电,再通过不同的馈电线将电能送到相应方向的电气化铁路(接触网)上,满足来自不同方向电力机车的供电需要。
牵引变电所
1.电力系统是一个包括发电、输电、变电、配电、用电装置的完整系统。
2.电力系统中的用户,按供电的要求不同分三级:一级(有独立的双回路电源供电)、二级负荷(应保证供电)、三级负荷(一般为一回路电源供电)。
3.电力系统中性点接地运行方式:(变压器:采用YN,d11接线方式)小电流接地系统:(1)中性点不接地的三相电力系统;(2)中性点经消弧线圈的三相电力系统。
大电流接地系统:(1)中性点直接接地的三相系统;(2).中性点经电抗器接地的三相系统4.供电系统组成部分;高压架空输电线路、牵引变电所(单相牵引变电所、三相牵引变电所、三相-二相牵引变电所)接触网、馈电线、轨道、回流线、分区亭、开闭所、自耦变压器5.分区亭作用: 1使同一供电分区的上、下接触网并联工作或单独工作。
当并联工作时,分区亭内的断路器闭合以提高接触网的末端电压;单独工作时,断路器断开。
2单边供电的同一供电分区上、下行接触网内发生短路事故时,由牵引变电所中的馈线断路器和分区亭中的断路器配合动作,切除事故区段,缩小事故范围。
非事故区段可以正常工作。
3当某牵引变电所全所停电时,可闭合分区亭中与分相绝缘器并联的隔离开关,由相邻牵引变电所向停电牵引变电所的供电分区临时越区供电。
6.开闭所:作用1开闭所不进行电压变换,只起扩大馈线回路数的作用,相当于配电所;2将长供电臂分段,事故时缩小事故范围,提高供电可靠性;3将保证枢纽站,场装卸作业和接触网分组检修的灵活性,安全性;4降低牵引变电所的复杂程度。
7.去游离过程一般由下述两个过程组成:(1)复合过程,电弧中带不同电荷的质点在运动中互相接触交换多余能量成为中性质点的过程叫复合。
(2)扩散过程,电弧中有足够能量的带电质点,克服电场力束缚逸入周围介质中去变为中性点的过程叫扩散。
8.影响去游离过程的因素:(1)与触头间电场的强弱有关;(2)与开端的电流大小有关;(3)与触点间隙的介质种类有关;(4)与气体介质的压力有关;(5)与触头材料有关;(6)与弧柱内外的温度差,离子浓度差有关。
牵引变电所知识
牵引变电所电力牵引的专用变电所。
牵引变电所把区域电力系统送来的电能,根据电力牵引对电流和电压的不同要求,转变为适用于电力牵引的电能,然后分别送到沿铁路线上空架设的接触网,为电力机车供电,或者送到地下铁道等城市交通所需的供电系统,为地铁电动车辆或电车供电。
目录简介结构组成分类任务回路简介电力牵引的专用变电所。
牵引变电所把区域电力系统送来的电能,根据电力牵引对电流和电压的不同要求,转变为适用于电力牵引的电能,然后分别送到沿铁路线上空架设的接触网,为电力机车供电,或者送到地下铁道等城市交通所需的供电系统,为地铁电动车辆或电车供电。
一条电气化铁路沿线设有多个牵引变电所,相邻变电所间的距离约为40~50公里。
在长的电气化铁路中,为了把高压输电线分段以缩小故障范围,一般每隔200~250公里还设有支柱牵引变电所,它除了完成一般变电所的功能外,还把高压电网送来的电能,通过它的母线和输电线分配给其他中间变电所。
结构组成牵引变电所的主要电力设备是单机容量为10000千伏安以上的降压变压器,称主变压器或牵引变压器。
工矿和城市交通大多采用直流电力牵引,故直流牵引变电所里除降压变压器外,还有把交流电变成直流电的半导体整流器。
此外,各类牵引变电所中还有用来接通和开断电力电路的主断路器、为了检修和安全用的隔离开关,以及为了自动、远动控制和保护用的自动控制系统和断电保护系统。
分类牵引变压所分为直流和交流两类。
直流牵引变电所的功能是把区域电网的高压电加以降压和整流,使之成为直流1500伏、750伏或城市交通用600伏电压,再送到接触网,为直流电力机车或电动车辆供电。
交流牵引变电所根据牵引变压器绕组接线不同,又分为三相、单相和三相-两相牵引变电所。
①三相牵引变电所:变压器原边绕组通常为星形连接,副边绕组为三角形连接。
三角形的一个连接点接铁路行车轨道,另两个连接点分别接牵引变电所左右两侧的供电分区接触网。
由于两侧相位差60°,需要分段。
简述牵引变电所的主要功能和类型
牵引变电所的主要功能和类型1. 引言牵引变电所是铁路电气化牵引供电系统中的重要组成部分,其主要功能是将高压电能转换为适用于电力机车的低压电能,并通过接触网供给给电力机车使用。
本文将详细介绍牵引变电所的主要功能和不同类型。
2. 主要功能牵引变电所的主要功能包括: 1. 电能供应:牵引变电所将高压电能转换为适用于电力机车的低压电能,为电力机车提供牵引能源。
2. 电能调节:牵引变电所能够根据实际牵引负荷的需求,对电能进行调节,确保供电系统的稳定运行。
3. 过电流保护:牵引变电所能够监测供电系统中的过电流情况,并及时采取保护措施,避免设备损坏和事故发生。
4. 电能质量控制:牵引变电所能够对供电系统的电能质量进行控制,确保供电系统的稳定性和可靠性。
3. 牵引变电所的类型根据不同的电气化系统和供电方式,牵引变电所可以分为以下几种类型:3.1 交流牵引变电所交流牵引变电所是指采用交流电作为供电方式的牵引变电所。
其特点是电能传输距离较远,可以实现大范围的电力机车供电。
交流牵引变电所通常采用变压器将高压交流电能转换为适用于电力机车的低压交流电能。
3.2 直流牵引变电所直流牵引变电所是指采用直流电作为供电方式的牵引变电所。
其特点是电能传输距离较短,适用于城市轨道交通等需要密集供电的场所。
直流牵引变电所通常采用整流装置将高压交流电能转换为适用于电力机车的低压直流电能。
3.3 混合牵引变电所混合牵引变电所是指采用交流电和直流电相结合的方式进行供电的牵引变电所。
其特点是能够兼顾交流牵引和直流牵引的需求,适用于供电系统复杂的场所。
混合牵引变电所通常同时具备交流和直流供电设备。
3.4 分布式牵引变电所分布式牵引变电所是指将供电设备分布在供电线路上的多个位置,以减小电能传输距离,提高供电系统的效率。
分布式牵引变电所通常采用分布式电力电子变换技术,能够实现对电能的精确控制和调节。
4. 牵引变电所的应用牵引变电所广泛应用于铁路电气化牵引供电系统中,为电力机车提供稳定可靠的电能供应。
牵引供电变电所 分区所 AT所参考资料
变电所分区所 AT所开闭所(sub-section post)牵引网有分支引出时,为保证不影响电力牵引安全可靠供电而设的带保护跳匣断路器等设施的控制场所。
多设于枢纽站、编组场、电力机务段和折返段等处。
在供电分区范围较大的复线AT牵引网中,有时为了进一步缩小接触网事故停电范围和降低牵引网电压损失和电能损失,也可在分区所与牵引变电所之间增设开闭所,也称辅助分区所(subsectioning post)。
开闭所的主要设备是断路器。
电源进线一般设两回,复线时可由上、下行牵引网各引一回,出线则按需要设置。
当出线数量较多时,也可将开闭所母线实行分段。
单线时如就近无法获得第二电源,也可只引一回电源。
AT牵引网辅助分区所(SSP)的典型结构见下图。
图中,T为接触网;F为正馈线,PW为与钢轨并联的保护线(protection wire);B为断路器;SD为保安接地器;LA为避雷器;OT为控制回路电源;PT为电压互感器;AT为自耦变压器。
保护线的作用是当接触网或正馈线绝缘子发生闪络接地时,可与保护线形成金属性短路,便于断电保护动作。
分区亭分区亭设于两个牵引变电所的中间,可使相邻的接触网供电区段(同一供电臂的上、下行或两相邻变电所的两供电臂)实现并联或单独工作。
如果分区厅两侧的某一区段接触网发生短路故障,可由供电的牵引变电所馈电线断路器及分区亭断路器,在继电保护的作用下自动跳闸,将故障段接触网切除,而非故障段的接触网仍照常工作,从而使事故范围缩小一半。
AT所牵引网采用AT供电方式时,在铁路沿线每隔10km左右设置一台自耦变压器AT,该设置处所称做AT所。
牵引网的构成:1 馈电线2 接触网3 轨道回路和回流系统(一)牵引变电所牵引变电所是电气化铁路的心脏,它的功能是将电力系统输送来的110kV或220kV等级的工频交流高压电,通过一定接线形式的牵引变压器变成适合电力机车使用的27.5kV等级的单相工频交流电,再通过不同的馈电线将电能送到相应方向的电气化铁路(接触网)上,满足来自不同方向电力机车的供电需要。
牵引变电所名词解释
牵引变电所名词解释
牵引变电所是指将发电厂经电力传输线送来的电能变换成适合机车车辆所需的电压,并分送到接触网或接触轨(第三轨)的场所。
它分为直流牵引变电所和交流牵引变电所。
前者将电力传输线送来的高压交流电能经变压器降压,然后经整流器变为直流后,送接触网或接触轨。
后者可分为工频、低频单相及工频三相交流牵引变电所,它们分别把电力传输线送来的电能变换成上述三种交流电后,分送到相应的接触网。
牵引变电所的主要设备有用于变换电压的变压器、用于接受和分配电能的配电装置以及用于控制和保护的开关等。
其主要作用是为电力机车提供供电。
以上内容仅供参考,如需更多专业信息,建议咨询专业人士或查阅相关书籍文献。
牵引变电所简介
接触网
牵引变电所
电力机车
钢轨
直接供电方式(带负馈线)
NF
2、BT供电方式
BT供电方式是在牵引网中架设有吸流变压器—回流线装置的一种供电方式,目前在我国电气化铁路中应用较广。吸流变压器的变比为1:1,它的一次绕组串接在接触网(1)中,二次绕组串接在专为牵引电流流回变电所而设的回流线(NF)中,故称之为吸流变压器—回流线供电方式,如下图所示。在两个吸流变压器中间用吸上线将钢轨与回流线连接起来,构成电力机车负荷电流由钢轨流向回流线的回路。两个吸流变压器之间的距离称为BT段,一般BT段长2—4Km。
(二) 牵引变压器接线方式简要说明:
下面列表简要说明变压器各种接线方式的比较
(三)牵引变电所分类及典型接线 牵引变电所,按照电压等级分,有110KV、220KV和330KV三种,下面列出四种变电所典型接线: (1) V/V变 (2)平衡变(上海局) (3)全三相(霸州所) (4)AT所
(2)外桥接线:如下图所示。该接线的特点是变压器故障不影响线路,变压器的投入和切除方便,线路穿越功率只经过桥断路器,但线路故障时影响一台变压器的供电。这种接线往往用于电力系统中比较重要的系统联络线上。
3、双T接线:双T进线是目前采用较普遍的一种接线方式,它在变电所要求有两回进线时采用。一般情况下,其中一回引自电源点的专用间隔,另一路进线可从电力系统的各供电线路上T接。双T接线比上述两种接线型式都简单,双回进线在供电要求不高的场合,采用一回主供,另一回备用。若两回进线均能作为主供回路,并能作为互为备用,可取消外跨条,在供电要求高的场合,应优先采用两回进线均能作为主供的方案。
牵引变电所中的受电设备、牵引变压器和馈电设备等的配置,连接方式形成牵引变电所的主接线,并以主接线图表示。牵引变电所的类型直接决定变电所牵引侧的馈线形式,而牵引变压器的接线方式对牵引侧的接线形式都有直接影响。 我国现有牵引变电所采用的主接线,根据牵引变电所的类型和牵引变压器的接线方式,可分为四种, (1)三相YN/D11接线(Y/△接线) (2)单相V/V接线 (3)单相并联接线 (4)三相/两相斯科特接线
牵引变电所
牵引变电所电力牵引的专用变电所。
牵引变电所把区域电力系统送来的电能,根据电力牵引对电流和电压的不同要求,转变为适用于电力牵引的电能,然后分别送到沿铁路线上空架设的接触网,为电力机车供电,或者送到地下铁道等城市交通所需的供电系统,为地铁电动车辆或电车供电。
目录编辑本段牵引变电所的主要电力设备是单机容量为10000千伏安以上的降压变压器,称主变压器或牵引变压器。
工矿和城市交通大多采用直流电力牵引,故直流牵引变电所里除降压变压器外,还有把交流电变成直流电的半导体整流器。
此外,各类牵引变电所中还有用来接通和开断电力电路的主断路器、为了检修和安全用的隔离开关,以及为了自动、远动控制和保护用的自动控制系统和断电保护系统。
编辑本段分类牵引变压所分为直流和交流两类。
直流牵引变电所的功能是把区域电网的高压电加以降压和整流,使之成为直流1500伏、750伏或城市交通用600伏电压,再送到接触网,为直流电力机车或电动车辆供电。
交流牵引变电所根据牵引变压器绕组接线不同,又分为三相、单相和三相-两相牵引变电所。
①三相牵引变电所:变压器原边绕组通常为星形连接,副边绕组为三角形连接。
三角形的一个连接点接铁路行车轨道,另两个连接点分别接牵引变电所左右两侧的供电分区接触网。
由于两侧相位差60°,需要分段。
这种牵引变电所的优点是变压器副边保持三相,可供变电所本身和地方的三相用电;缺点是变压器的容量未能充分利用。
②单相牵引变电所:采用1~2台单相变压器。
用一台单相变压器时,副边绕组的一端接轨道,另一端同时供给左右两侧的供电分区接触网。
为了检修方便,两供电分区采用相关分段加以隔离。
若用两台单相变压器时,其原边绕组分别接到高压三相母线中两对不同的母线上,使三相负载平衡;两个副边绕组按V形接线,公共点接轨道,其余两端分别向两侧的分区供电,并用相关分段。
单相变电所的优点是变压器容量利用较充分。
但地区负荷需专用变压器;简单的单相接线,还影响三相系统的平衡。
简述牵引变电所主要功能和类型
简述牵引变电所主要功能和类型牵引变电所是供给城市轨道交通、高铁、城市电车和市郊铁路等交通系统的电力的重要设施。
它的主要功能是将高压输电线路的电能进行转换、分配和降压,以满足牵引系统对电力的需求。
牵引变电所的类型多种多样,包括直流变电所、交流变电所以及混合变电所等。
牵引变电所的主要功能包括以下几个方面:1. 供电功能:牵引变电所是城市轨道交通系统的主要供电设施,它将高压输电线路的电能进行转换和供应给牵引系统。
它可以将输电线路的高压电能通过变压器进行降压,使其适应牵引系统的需求。
2. 调整功率因数功能:牵引变电所在供电过程中,经常需要进行功率因数的调整。
通过牵引变电所内的电容器组和电感器组,可以对电力进行补偿和调节,以保持稳定的功率因数,提高电能利用率和供电质量。
3. 控制和保护功能:牵引变电所内设有配电控制装置和保护系统,用于监测和控制供电情况。
它可以实时监测供电系统的状态,保护设备的安全运行,并在故障时进行及时的断电保护,以确保供电系统的稳定性和可靠性。
4. 调节电压功能:牵引变电所可以根据牵引系统的电压需求,通过变压器对电能进行降压或升压,以适应牵引系统的不同电压要求。
这样可以确保牵引系统在不同运行情况下的正常工作和稳定供电。
牵引变电所的类型主要分为直流变电所、交流变电所以及混合变电所:1. 直流变电所:直流变电所主要用于直流牵引系统,如直流电车和直流电铁路。
它将输电线路的交流电能通过整流变流装置转换为直流电,并进行调压和供电。
直流变电所具有稳定的电压输出和较高的传输效率,适合于长距离输电和大功率供应。
2. 交流变电所:交流变电所主要用于交流牵引系统,如交流电车、高铁和城市轨道交通。
它将输电线路的交流电能直接通过变压器降压,再进行配电和供应。
交流变电所具有灵活性强、维护成本低等特点,在城市轨道交通系统中应用广泛。
3. 混合变电所:混合变电所是一种将直流和交流供电系统结合在一起的变电所。
它可以满足同时存在的直流牵引系统和交流牵引系统的电力需求。
牵引供电变电所-分区所-AT所学习资料
变电所分区所 AT所开闭所(sub-section post)牵引网有分支引出时,为保证不影响电力牵引安全可靠供电而设的带保护跳匣断路器等设施的控制场所。
多设于枢纽站、编组场、电力机务段和折返段等处。
在供电分区范围较大的复线AT牵引网中,有时为了进一步缩小接触网事故停电范围和降低牵引网电压损失和电能损失,也可在分区所与牵引变电所之间增设开闭所,也称辅助分区所(subsectioning post)。
开闭所的主要设备是断路器。
电源进线一般设两回,复线时可由上、下行牵引网各引一回,出线则按需要设置。
当出线数量较多时,也可将开闭所母线实行分段。
单线时如就近无法获得第二电源,也可只引一回电源。
AT牵引网辅助分区所(SSP)的典型结构见下图。
图中,T为接触网;F为正馈线,PW为与钢轨并联的保护线(protection wire);B为断路器;SD为保安接地器;LA为避雷器;OT为控制回路电源;PT为电压互感器;AT为自耦变压器。
保护线的作用是当接触网或正馈线绝缘子发生闪络接地时,可与保护线形成金属性短路,便于断电保护动作。
分区亭分区亭设于两个牵引变电所的中间,可使相邻的接触网供电区段(同一供电臂的上、下行或两相邻变电所的两供电臂)实现并联或单独工作。
如果分区厅两侧的某一区段接触网发生短路故障,可由供电的牵引变电所馈电线断路器及分区亭断路器,在继电保护的作用下自动跳闸,将故障段接触网切除,而非故障段的接触网仍照常工作,从而使事故范围缩小一半。
AT所牵引网采用AT供电方式时,在铁路沿线每隔10km左右设置一台自耦变压器AT,该设置处所称做AT所。
牵引网的构成:1 馈电线2 接触网3 轨道回路和回流系统(一)牵引变电所牵引变电所是电气化铁路的心脏,它的功能是将电力系统输送来的110kV或220kV等级的工频交流高压电,通过一定接线形式的牵引变压器变成适合电力机车使用的27.5kV等级的单相工频交流电,再通过不同的馈电线将电能送到相应方向的电气化铁路(接触网)上,满足来自不同方向电力机车的供电需要。
牵引所基本知识
牵引所基本知识一、一次设备简介1、变压器原理:变压器是一种按电磁感应原理工作的电器设备。
一个单相变压器的两个线圈绕在一个铁芯上,副边开路原边施加交流电压U1,则原线圈中流过电流I1,在铁芯中产生磁通。
磁通穿过副线圈在铁芯中闭合,在副边感应一个电动势E2。
当变压器副边接上负载后,在电动势E2的作用下将有电流I2通过,这样负载两端会有一个电压降U2,U2约等于E2,U1约等于E1,所以U1/U2=E1/E2=n1/n2=K式中U1、U2为原副线圈的端电压,n1、n2为原副线圈的匝数,K为变压器的变比。
由上式可以看出,由于变压器原副线圈匝数不同,因而起到了变换电压的作用。
作用:将电压从高压变为低压,把发电厂输送的110(或220)kv高压变为适合电力机车运行的27.5kv电压。
变压器接线方式:V/X接线;牵引侧电压为2×27.5KV,其绕组两端接至接触导线和正馈线,中性点与钢轨相连接。
2、SF6断路器原理:SF6气体具有优良的灭弧和绝缘性能。
作用:正常情况下可以切断与闭合高压电路的空载电流和负载电流,而当系统发生故障时,它和保护装置、自动装置相配合,迅速地切除故障电流,以减少停电范围,防止事故扩大,保证系统安全运行。
3、隔离开关用途:①隔离电源;隔离开关触头,导电杆均暴露在外,状态一目了然。
在分闸状态下,隔离开关断口明显可见。
将需要接线调的设备与带电设备隔离,确保检修工作的安全。
②接通和切断小电流电路:电压互感器和避雷器电路;励磁电流不超过2A的空载变压器电路;电容电流不超过5A的空载线路;母线和直接接在母线上的电气设备的电容电流;变压器中性点接地线。
4、电压互感器原理:电磁感应原理(同变压器原理)将一次回路的高电压变为二次回路的低电压,用于测量和保护在工程实际中电压互感器的二次标称电压为100V或100/√3V,即无论一次电压等级是多少,二次标称电压均为100V或100/√3V。
在变电所内,1YH二次侧1YMa、1YMb、1YMc之间电压为100V;1YMa、1YMb、1YMc与1YMn之间电压为100/√3V。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
4、各种供电方式比较
由于高速电力牵引的速度快、电流大, 因此要求供电系统的供电质量要高,并应 尽量减少电分相、电分段的数量。BT供电 方式虽然在通信线路防干扰方面性能较好, 但由于它在接触导线中串入了吸流变压器, 伴随一个火花间隙,使一个供电臂的接触 导线分成很多段,因此会大大影响高速列 车运行的安全性及列车速度;同时牵引网 的阻抗大,变电所间距小,电分相数量多, 因此不适合高速电力牵引。
(二)供电方式 :
随着交流电气化铁路的飞速发展和科学技术 的不断进步,世界各国铁路研究采用了很多种新 的牵引供电技术。 目前, 广泛采用和正在研究的 有:直接供电方式、BT(吸流变压器)供电方式、 AT(自耦变压器)供电方式和CC(同轴电力电 缆)供电方式。
交流电气化铁道对邻近通信线路的干扰主要 是由接触网与地回路对通信线的不对称引起的。 如果能实现由对称回路向电力机车供电,就可以 大大减轻对通信线路的干扰。采用BT、AT、CC 等供电方式就是为了提高供电回路的电气对称性, 其中,CC供电方式效率最高,但投资过大。目前, 电气化铁路多采用BT、AT供电方式。
牵引变电所的功用是:从电力系统引入电源后, 经变电所牵引变压器将引入的三相电或两相电转换为 27.5(或2*27.5,即55)KV单相电,馈送至牵引网。
下面是电力牵引的输、供电系统示意图:
~ 发电厂或变电站(电力系统) 输电线(电力系统) 牵引变电所 馈电线
接触网
ቤተ መጻሕፍቲ ባይዱ
钢轨回流线
电力机车 钢轨
牵引供电系统
AT供电方式
牵引变电所 AT
AT
AT
接触网
电力机车
钢轨
AF AT供电方式
电力机车由接触网受电后,牵引电流一般由钢 轨流回,由于自藕变压器的作用,从钢轨流回的电 流,经自藕变压器绕组和正馈线(AF)流回变电所。 当自藕变压器的一个绕组流过机车电流时,其另一 个绕组感应出电流供给电力机车。
自藕变压器供电方式的牵引网阻抗很小,约为 直接供电方式的1/4,因此电压损失小,电能损耗低, 供电能力大,供电距离长,可达40—50Km。由于牵 引变电所间的距离加大,从而减少了牵引变电所的 数量,也减少了电力系统对电气化铁路供电的工程 投资。但由于牵引变电所和牵引网比较复杂,因此 加大了电气化铁路自身的投资。这种供电方式一般 用在重载、高速等负荷大的电气化铁路上。在电力 系统较薄弱的地区,为了减少电源部分投资,经技 术经济比较也可采用这种供电方式。由于牵引负荷 电流在接触网和正馈线中方向相反,因而对邻近的 通信线路干扰很小,其防干扰效果与吸流变压器— 回流线供电方式相当。
下面,对常用供电方式做一简单介绍。
1、直接供电方式
这是一种最简单的供电方式。在线路上,机 车供电由接触网—轨—地直接构成回路,对通信 干扰不加特殊防护措施,如下图所示。电气化铁 路最早大都采用这种供电方式。这种供电方式最 简单,投资最省,牵引网阻抗较小,能损也较低, 供电距离一般为30—40Km。电气化铁路的单相负 荷电流由接触网经钢轨流回牵引变电所。由于钢 轨与大地是不绝缘的,一部分回流由钢轨流入大 地,因此对通信线路产生感应影响,这是直接供 电方式的缺点,它一般用在铁路沿线无架空通信 线路或通信线路已改用地下屏蔽电缆的区段,必 要时,也常将通信线迁到更远处。
BT供电方式(BT—回流线方式)
牵引变电所
BT
BT
电力机车 BT供电方式(BT-回流线方式)
NF 接触网
钢轨
在没有设置回流线的区段,也可以使用BT— 钢轨方式,如下图,以减少对通讯的干扰。
牵引变电所
BT
BT
接触网
电力机车 钢轨
BT供电方式(BT-钢轨方式)
3、AT供电方式
AT供电方式既能有效地减轻牵引网对通 信线路的干扰,又能适应高速、大功率电 力机车的运行。这种供电方式每隔10Km左 右在接触网与正馈线之间并联接入1台自藕 变压器,其中性点与钢轨相接。自藕变压 器将牵引网的供电电压提高1倍,而供给电 力机车的电压仍为25KV,其工作原理如下 图所示。
牵引变电所简介
一、牵引供电制式分类
(一)前言: 我国电气化铁路采用单相50HZ,25KV牵引供电
系统。牵引供电系统由牵引变电所(包括分区亭、开 闭所、AT所)、馈电线、接触网、钢轨和回流线等组 成。
由于从电力部门供电系统的高压线路供给电气化 铁路的电力参数为三相50HZ,110(或220)KV,故 需在电气化铁路沿线布设牵引变电所,以完成供电参 数的转换。
BT供电方式的工作原理是:
由于吸流变压器的变比为1:1,当吸流 变压器的一次绕组流过牵引电流时,在其二 次绕组中强制回流通过吸上线流入回流线。 由于接触网与回流线电气空间距离较近,流 过的电流大致相等,方向相反,因此对邻近 通信线路的电磁感应绝大部分被抵消,从而 降低了对通信线的干扰。这种供电方式由于 在牵引网中串联了吸流变压器,致使牵引网 的阻抗比直接供电方式约大50%,能耗也较 大,供电距离也较短(单线一般为25Km左右, 双线一般为20Km左右),投资也比直接供电 方式大。
直接供电方式
牵引变电所
接触网
电力机车
直接供电方式(基本型)
钢轨
还有一种直接供电方式称为带回流线的直 接供电方式,它是在接触网支柱上架设一条与 钢轨并联的回流线,称为负馈线(NF),如下 图。利用接触网与回流线之间的互感作用,使 钢轨中的回流尽可能地由回流线流回牵引变电 所,减少了电气空间,因而能部分抵消接触网 对邻近通信线路的干扰,但其防干扰效果不及 BT供电方式。这种供电方式可在对通信线路防 干扰要求不高的区段采用,能进一步降低牵引 网阻抗,供电性能要好一些,但造价稍高。
带负馈线的直接供电方式
牵引变电所
NF 接触网
电力机车 钢轨
直接供电方式(带负馈线)
2、BT供电方式
BT供电方式是在牵引网中架设有吸流变压 器—回流线装置的一种供电方式,目前在我国电 气化铁路中应用较广。吸流变压器的变比为1:1, 它的一次绕组串接在接触网(1)中,二次绕组串 接在专为牵引电流流回变电所而设的回流线(NF) 中,故称之为吸流变压器—回流线供电方式,如 下图所示。在两个吸流变压器中间用吸上线将钢 轨与回流线连接起来,构成电力机车负荷电流由 钢轨流向回流线的回路。两个吸流变压器之间的 距离称为BT段,一般BT段长2—4Km。
