硅材料
硅的有效质量
硅的有效质量
硅是一种重要的材料，广泛应用于电子、光电、光学等领域。
它的有效质量是指其在特定条件下的质量，对于材料的性能和应用具有重要意义。
硅的有效质量与其晶体结构密切相关。
硅是一种典型的半导体材料，具有钻石型结构。
在晶体中，硅原子通过共价键连接在一起，形成紧密排列的晶格。
这种结构使得硅具有良好的电子迁移性能和热导性能，从而成为半导体材料的首选。
硅的有效质量还与其纯度和杂质含量有关。
高纯度的硅材料具有较低的杂质含量，其晶体结构更加完整，有效质量更高。
这对于一些高性能的电子器件尤为重要，如集成电路、太阳能电池等。
因此，制备高纯度硅材料是提高其有效质量的关键。
硅的有效质量还与其晶体缺陷和形貌有关。
硅晶体中的缺陷包括点缺陷、线缺陷和面缺陷等。
这些缺陷会对硅的光电性能产生影响，降低其有效质量。
因此，通过优化制备工艺和控制晶体缺陷的形成，可以提高硅的有效质量。
硅的有效质量还与其表面状态有关。
硅材料表面的氧化层会降低其光电性能，降低有效质量。
因此，在一些应用中，需要通过表面处理来去除表面氧化层，提高硅的有效质量。
硅的有效质量还与外界条件有关。
温度、压力、湿度等因素都会对硅的性能产生影响，从而影响其有效质量。
因此，在实际应用中，需要根据具体情况选择适当的工作条件，以保证硅材料具有较高的有效质量。
硅的有效质量是影响其性能和应用的重要因素。
通过优化晶体结构、控制杂质含量、改善晶体缺陷和表面状态，以及选择合适的外界条件，可以提高硅的有效质量，进而提高其在电子、光电、光学等领域的应用效果。
硅材料的分类
硅材料的分类硅材料是一种重要的材料，在现代工业中广泛应用。
根据其性质和用途的不同，硅材料可以分为多个分类。
本文将从晶体硅、非晶硅和有机硅三个方面介绍硅材料的分类。
一、晶体硅晶体硅是指具有高度有序的晶体结构的硅材料。
它具有优良的电特性和光学特性，因此广泛应用于半导体领域。
晶体硅可以通过单晶生长和多晶生长两种方法制备。
单晶生长是通过将硅溶液或熔体冷却，使硅原子有序排列而形成单晶。
而多晶生长则是通过在硅熔体中掺入少量的控制剂，使硅晶体在生长过程中形成多晶结构。
晶体硅的晶格结构具有优良的导电性和光学透明性，因此被广泛应用于半导体器件、太阳能电池等领域。
二、非晶硅非晶硅是指没有规则晶体结构的硅材料，其结构类似于液体。
非晶硅的制备方法主要有物理气相沉积和化学气相沉积两种。
物理气相沉积是通过将硅原料加热至高温，使其气化并沉积在基底上形成非晶硅薄膜。
化学气相沉积则是通过在反应气氛中加入硅源和反应气体，并在基底表面化学反应生成非晶硅。
非晶硅因其无规则的结构，具有较高的抗辐照性和较低的导电性，常用于薄膜太阳能电池、液晶显示器等领域。
三、有机硅有机硅是指硅原子与碳原子通过共价键结合形成的化合物。
有机硅材料具有优异的耐热性、耐寒性、耐腐蚀性和机械强度，因此广泛应用于橡胶、涂料、塑料、胶粘剂等领域。
有机硅材料的制备方法主要有两种：一种是通过直接合成有机硅化合物，例如通过将硅烷与有机化合物反应生成有机硅化合物。
另一种是通过硅烷的氧化反应制备有机硅材料，例如通过将硅烷与氧气反应生成SiO2，然后通过化学反应将SiO2还原为有机硅化合物。
硅材料可以分为晶体硅、非晶硅和有机硅三个分类。
晶体硅具有有序的晶体结构，广泛应用于半导体领域；非晶硅没有规则的晶体结构，常用于薄膜太阳能电池等领域；有机硅是硅原子与碳原子形成的化合物，具有优异的性能，在橡胶、涂料、塑料等领域有广泛应用。
通过对硅材料的分类了解，可以更好地理解其性质和用途，并为相关领域的应用提供基础支持。

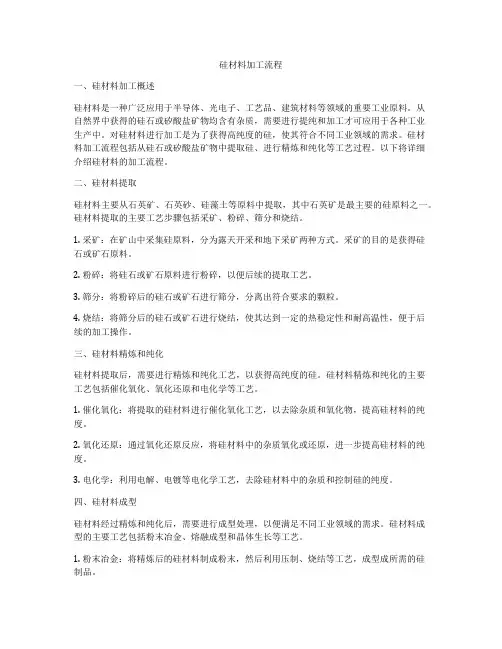

硅材料加工流程
硅材料加工流程一、硅材料加工概述硅材料是一种广泛应用于半导体、光电子、工艺品、建筑材料等领域的重要工业原料。
从自然界中获得的硅石或矽酸盐矿物均含有杂质，需要进行提纯和加工才可应用于各种工业生产中。
对硅材料进行加工是为了获得高纯度的硅，使其符合不同工业领域的需求。
硅材料加工流程包括从硅石或矽酸盐矿物中提取硅、进行精炼和纯化等工艺过程。
以下将详细介绍硅材料的加工流程。
二、硅材料提取硅材料主要从石英矿、石英砂、硅藻土等原料中提取，其中石英矿是最主要的硅原料之一。
硅材料提取的主要工艺步骤包括采矿、粉碎、筛分和烧结。
1. 采矿：在矿山中采集硅原料，分为露天开采和地下采矿两种方式。
采矿的目的是获得硅石或矿石原料。
2. 粉碎：将硅石或矿石原料进行粉碎，以便后续的提取工艺。
3. 筛分：将粉碎后的硅石或矿石进行筛分，分离出符合要求的颗粒。
4. 烧结：将筛分后的硅石或矿石进行烧结，使其达到一定的热稳定性和耐高温性，便于后续的加工操作。
三、硅材料精炼和纯化硅材料提取后，需要进行精炼和纯化工艺，以获得高纯度的硅。
硅材料精炼和纯化的主要工艺包括催化氧化、氧化还原和电化学等工艺。
1. 催化氧化：将提取的硅材料进行催化氧化工艺，以去除杂质和氧化物，提高硅材料的纯度。
2. 氧化还原：通过氧化还原反应，将硅材料中的杂质氧化或还原，进一步提高硅材料的纯度。
3. 电化学：利用电解、电镀等电化学工艺，去除硅材料中的杂质和控制硅的纯度。
四、硅材料成型硅材料经过精炼和纯化后，需要进行成型处理，以便满足不同工业领域的需求。
硅材料成型的主要工艺包括粉末冶金、熔融成型和晶体生长等工艺。
1. 粉末冶金：将精炼后的硅材料制成粉末，然后利用压制、烧结等工艺，成型成所需的硅制品。
2. 熔融成型：将精炼后的硅材料加热至熔化状态，然后通过浇铸、注塑、压铸等工艺，成型成所需的硅制品。
3. 晶体生长：利用化学气相沉积、熔融法等工艺，将精炼后的硅材料生长成单晶或多晶硅，用于半导体、光电子等领域。
硅材料知识
硅材料的基本特性1、硅材料的基本特性；2、硅单晶材料的重要参数定义：晶向；导电类型；电阻率；杂质分布均匀性；微缺陷；晶片几何尺寸及公差；厚度；弯曲度；翘曲度；平行度；抛光片的平坦度；3、硅单晶中杂质的缺陷对器件的影响。
硅结晶型的硅是暗黑蓝色的，很脆，是典型的半导体。
化学性质非常稳定。
在常温下，除氟化氢以外，很难与其他物质发生反应。
硅的用途：①高纯的单晶硅是重要的半导体材料。
在单晶硅中掺入微量的第IIIA族元素，形成p型硅半导体；掺入微量的第VA族元素，形成n型和p型半导体结合在一起，就可做成太阳能电池，将辐射能转变为电能。
在开发能源方面是一种很有前途的材料。
②金属陶瓷、宇宙航行的重要材料。
将陶瓷和金属混合烧结，制成金属陶瓷复合材料，它耐高温，富韧性，可以切割，既继承了金属和陶瓷的各自的优点，又弥补了两者的先天缺陷。
可应用于军事武器的制造。
第一架航天飞机“哥伦比亚号”能抵挡住高速穿行稠密大气时磨擦产生的高温，全靠它那三万一千块硅瓦拼砌成的外壳。
③光导纤维通信，最新的现代通信手段。
用纯二氧化硅拉制出高透明度的玻璃纤维，激光在玻璃纤维的通路里，无数次的全反射向前传输，代替了笨重的电缆。
光纤通信容量高，一根头发丝那么细的玻璃纤维，可以同时传输256路电话，它还不受电、磁干扰，不怕窃听，具有高度的保密性。
光纤通信将会使21世纪人类的生活发生革命性巨变。
④性能优异的硅有机化合物。
例如有机硅塑料是极好的防水涂布材料。
在地下铁道四壁喷涂有机硅，可以一劳永逸地解决渗水问题。
在古文物、雕塑的外表，涂一层薄薄的有机硅塑料，可以防止青苔滋生，抵挡风吹雨淋和风化。
天安门广场上的人民英雄纪念碑，便是经过有机硅塑料处理表面的，因此永远洁白、清新。
发现1822年，瑞典化学家白则里用金属钾还原四氟化硅，得到了单质硅。
名称由来源自英文silica，意为“硅石”。
分布硅主要以化合物的形式,作为仅次于氧的最丰富的元素存在于地壳中，约占地表岩石的四分之一，广泛存在于硅酸盐和硅石中。
硅材料基础知识
导体：导体是很容易导电的物质，电阻率约为10-6-10-8Ωcm,绝缘体：极不容易或根本不导电的一类物质。
半导体：导电性能介于导体和绝缘体之间的一类物质，目前已知的半导体材料有几百种，适合工业化的重要半导体材料有：硅、锗、砷化镓、硫化镉，电阻率介于10-5-1010Ω（少量固体物质如砷、锑、铋，不具备半导体基本特性，叫做半金属。
冶金级硅（工业硅）：将自然级自然界的SI02矿石冶炼成元素硅的第一步，冶金级硅分为两类：1、供钢铁工业用的工业硅，硅含量约为75%。
2、供制备半导体硅用，硅含量在99.7%-99.9%，它常用作制备半导体级多晶硅的原料。
多晶硅：1、改良西门子法，2、硅烷法，3、粒状硅法。
改良西门子法：多晶硅生产的西门子工艺，在11000C左右德高纯度硅芯上还原高纯三氯氢硅，生成多晶硅沉积在硅芯上。
过程：1、原料硅破碎；2、筛分（80目）——沸腾氯化制成液态的SIHCL3——粗馏提纯——精馏提纯——氢还原——棒状多晶硅——破碎——洁净分装。
硅烷法：原料破碎——筛分——硅烷生成——沉积多晶硅——棒状多晶——破碎、包装。
单晶硅：硅的单晶体，具有基本完整的点阵结构的晶体，不同的方向具有不同的性质，是一种良好的半导体，纯度要求达到99.9999%甚至达到99.9999999%用于制造半导体器件、太阳能电池等。
区域熔炼法：制备高纯度、高阻单晶的方法。
切克劳斯基法（直拉法）：制作大规模集成电路、普通二极管和太阳能电池单晶的使用方法。
硅棒外径滚磨：将单晶滚磨陈完全等径的单晶锭。
硅切片：硅切片是将单晶硅原锭加工成硅圆片的过程（内圆切片机刀口厚度在300-350um，片厚300-400um。
线切机刀口厚度不大于200u，片最薄可达200-250u.）.硅磨片：一般是双面磨，用金刚砂作原料，去除厚度在50-100u，用磨片的方法去除硅片表面的划痕，污渍和图形，提高硅片表面平整度。
用内圆切片机加工的硅片一般都需要进行研磨。
硅是什么材料
硅是什么材料硅是一种非金属元素，化学符号为Si，原子序数为14，原子量为28.086。
在自然界中，硅主要以二氧化硅（SiO2）的形式存在，常见于石英、玻璃、珍珠岩和玄武岩等矿物中。
硅是地壳中第二多的元素，仅次于氧，占地壳质量的27.7%。
硅还是一种重要的工业原料，广泛用于光电子、半导体、光伏、化工、建筑材料等领域。
硅的性质。
硅是一种化学性质稳定的金属loid元素，具有许多独特的物理和化学性质。
首先，硅是一种半导体材料，其导电性介于导体和绝缘体之间。
这使得硅在电子器件中有着广泛的应用，如集成电路、太阳能电池等。
其次，硅具有很高的抗腐蚀性和耐高温性，能够在恶劣的环境条件下稳定工作。
此外，硅还具有良好的机械性能，硬度高、强度大，不易变形，适合用于制造各种结构件和器件。
硅的用途。
由于硅具有优良的物理和化学性质，因此在工业生产中有着广泛的应用。
首先，硅在半导体行业中有着重要的地位。
半导体材料是现代电子工业的基础，而硅是最重要的半导体材料之一。
其次，硅在光伏行业中也扮演着重要的角色。
光伏电池是一种将太阳能直接转换为电能的装置，而硅材料是光伏电池的主要制造材料。
此外，硅还被广泛应用于化工、建筑材料、玻璃制造等领域，为人类生产生活提供了重要的支持。
硅的发展前景。
随着科学技术的不断发展，硅材料的应用领域将会越来越广泛。
首先，随着电子信息技术的飞速发展，对半导体器件的需求将会持续增长，而硅作为半导体材料的主要代表，其市场需求将会持续扩大。
其次，随着环境保护意识的增强，对清洁能源的需求也在不断增加，而光伏电池作为一种清洁能源装置，对硅材料的需求也将会大幅增加。
因此，硅材料作为一种重要的工业原料，其发展前景是十分广阔的。
结语。
总之，硅是一种重要的非金属元素，具有优良的物理和化学性质，广泛应用于半导体、光伏、化工、建筑材料等领域。
随着科学技术的不断进步，硅材料的应用领域将会越来越广泛，其发展前景是十分乐观的。
希望本文能够对读者对硅材料有所了解，并对硅材料的发展前景有所启发。
硅材料基础知识
基础课件－硅材料基础知识硅材料基础知识主要内容：一、概述二、硅的结构、分类与来源三、硅的物理性质四、硅的化学性质五、硅的物理参数及测量六、硅的应用及注意事项一、概述硅材料的基础知识，课程包括较多，有固体物理、量子力学、半导体物理、半导体化学、半导体器件工艺、半导体材料等方面的知识；内容较多，如半导体电子状态和能级、载流子的发布、导电性、非平衡载流子、P－N结、金属与半导体的接触、表面理论、光电效应、磁电效压阻效应、异质结等。
这里只介绍半导体材料的最基本的内容。
1、材料按导电性能划分，可分为：导体、绝缘体、半导体三类。
导体——容易导电的材料。
如各种金属、石墨等。
一般的，电阻率<0.2Ω·cm 绝缘体——很难导电的材料。
如橡胶、玻璃、背板、EVA、SiO2、Si3N4等。
一般的，电阻率>20000Ω·cm半导体——介于两者之间的材料。
如Si、Ge、GaAs、ZnO等，它具有一些独特的性质。
注：a、金属靠电子导电，溶液靠离子导电，半导体导电靠电子或空穴导电。
b、空穴就是电子的缺少。
2、半导体材料，按组成结构可分为：元素半导体、化合物半导体、非晶半导体、有机半导体。
3、半导体器件对材料的要求：3.1禁带宽度适中（一般0.5～1.5电子伏，硅是1.08）3.2载流子迁移率高（一般1000～5000cm2/V·s）3.3纯度高3.4电阻率要求可靠、均匀（一般0.001～100000 ，硅本征2.3×105）3.5晶体的完整性二、硅的结构、分类与来源1、硅的原子理论1.1元素周期表中，第三周期、第IVA 族元素，原子序数14，原子量28电子排布1S 22S 22P 63S 23P 2 ,化合价为＋4价（＋2价）1.2硅有三种同位素28Si ：92.21％、29Si ：4.70％、30Si ：3.09％、1.3晶体结构：金刚石结构（正四面体），原子间以共价键结合。
半导体硅材料
半导体硅材料
半导体硅材料是一种在电子行业中广泛应用的材料，它具有独特的电学特性，
使其成为集成电路、太阳能电池、光电器件等领域的重要材料。
本文将从半导体硅材料的基本特性、制备工艺以及应用领域等方面进行介绍。
首先，半导体硅材料具有良好的半导体特性，即在一定条件下能够表现出导电
和绝缘的特性。
这种特性使得半导体硅材料在电子器件中得到了广泛的应用。
同时，硅材料还具有较高的热稳定性和化学稳定性，能够在复杂的环境下保持良好的性能。
其次，半导体硅材料的制备工艺主要包括硅单晶生长、硅多晶生长以及硅薄膜
制备等过程。
其中，硅单晶生长是制备高纯度硅材料的主要工艺之一，通过化学气相沉积、单晶拉晶等方法可以得到高质量的硅单晶材料。
而硅多晶生长则是制备普通硅材料的常用工艺，通过熔融法或气相沉积等方式可以得到多晶硅材料。
此外，硅薄膜制备技术在近年来得到了快速发展，通过物理气相沉积、化学气相沉积等方法可以得到高质量的硅薄膜材料。
最后，半导体硅材料在集成电路、太阳能电池、光电器件等领域都有重要的应用。
在集成电路中，硅材料作为基底材料能够支撑电子器件的制备，同时作为绝缘层和导体层能够实现电子器件的隔离和连接。
在太阳能电池中，硅材料能够转化太阳能为电能，通过pn结等结构实现光电转换。
在光电器件中，硅材料能够实现光
电探测、光电发射等功能，广泛应用于光通信、光传感等领域。
总之，半导体硅材料作为一种重要的电子材料，在现代电子工业中具有不可替
代的地位。
随着科技的不断进步，相信半导体硅材料将会在更多的领域展现出其优越的性能和广阔的应用前景。
硅材料的吸收特性
硅材料的吸收特性硅材料的吸收特性1. 引言作为一种广泛应用于电子、光学和太阳能领域的材料，硅具有独特的物理和化学特性。
硅材料的吸收特性是指当光线通过硅材料时，硅材料对不同波长的光的吸收能力。
了解硅材料的吸收特性对于开发新的光学和电子设备以及提高太阳能转换效率至关重要。
2. 硅材料的光吸收和能带结构硅材料是一种半导体，其能带结构对其吸收特性起着重要作用。
硅材料的能带结构可分为价带和导带。
当光线通过硅材料时，能量高于硅材料的带隙能量的光子将被吸收，导致电子从价带跃迁到导带，形成电子-空穴对。
3. 光吸收的波长依赖性硅材料的吸收特性随波长的变化而变化。
硅材料在可见光范围（400~700纳米）的吸收较弱，因此具有较高的透明性。
然而，在红外区域（波长大于700纳米）硅材料的吸收能力显著增强。
这种波长依赖性可以用来优化太阳能电池和红外传感器的设计。
4. 光吸收和能带结构的关系硅材料的能带结构直接影响其对光的吸收能力。
带隙能量决定了硅材料能够吸收的最大波长。
更宽的能带隙意味着硅材料吸收更短波长的光线，而较窄的能带隙则使其能够吸收更长波长的光线。
对于具有特定波长的光源，选择合适能带隙的硅材料非常重要。
5. 引入掺杂来改变吸收特性掺杂是一种常用的方法，通过向硅材料中引入杂质来改变其吸收特性。
N型掺杂可以增加硅材料对光的吸收能力，而P型掺杂则可以减小其吸收能力。
通过控制掺杂杂质的浓度和位置，可以调节硅材料的光吸收能力，从而实现不同的应用需求。
6. 结论硅材料的吸收特性在光学和电子领域具有重要的应用价值。
了解硅材料的吸收特性有助于优化光学设备的设计以及提高太阳能转换效率。
通过理解硅材料的能带结构和光吸收的波长依赖性，我们可以选择适合特定应用的硅材料。
掺杂是改变硅材料吸收特性的有效方法，可以根据需求调节硅材料的光吸收能力。
硅材料的吸收特性对于推动光学和电子领域的发展至关重要。
观点和理解:硅材料作为一种重要的半导体材料，其吸收特性对于光学和电子设备具有重要的影响。
半导体用的硅材料
半导体用的硅材料
一、硅材料
1、什么是硅材料
硅材料是一类经过精密加工和处理后，具有良好物理性能的半导体材料，它是半导体器件的基础组成部分。
硅材料具有优异的热稳定性、电性能和耐电压能力，是现代电子器件制造中不可缺少的重要原料。
2、硅材料的种类
硅材料可分为多种类型，按其微结构可以排列为晶体硅、气相沉积硅（CVD）、液相硅（LPCVD）、固体溶解硅、金属硅和化学气相沉积硅（PECVD）等几种。
3、硅材料的用途
硅材料是半导体电子元件的基本材料，可用于制作晶体管、晶闸管、半导体功率器件、芯片、半导体存储器、晶体管滤波器、互连器件和开关电路等，它们支撑着全球的信息网络和网络安全。
二、用于半导体产业的硅材料
1、Czochralski硅
Czochralski硅材料是以Czochralski法制备的硅单晶，它是玻璃改性的典范，可以用作半导体工艺中的衬底以及元器件的封装，它可以用于制作细小微型器件，是半导体行业中不可缺少的重要材料。
2、太阳能电池板硅
太阳能电池板是一种由多层硅片叠加而成的复合太阳能材料，是
太阳能发电技术的重要组成部分。
太阳能板的硅层厚度一般为
0.3-0.5毫米，其半导体特性良好，可以把太阳能转换为可靠的电能。
3、硅胶
硅胶是一种由二甲基硅氧烷和其他热固性填料混合而成的柔性
材料，具有优异的物理和机械性能，成为了半导体行业中不可或缺的重要材料。
它能够抗热、抗湿、抗老化、抗冲击，并且拉伸强度高，比表面穿透阻抗低，是优质的半导体隔离材料。
硅材料的分类
硅材料的分类
硅材料是一类广泛应用于电子、光电、化工、建筑等领域的材料。
根据不同的特性和应用，硅材料可分为以下几类：
1. 单晶硅
单晶硅是指在高温下通过熔融法制备出来的纯度极高的硅晶体。
由于其具有高热稳定性、低自由载流子浓度和良好的光电特性，因此被广泛应用于半导体器件制造中，如集成电路、太阳能电池等。
2. 多晶硅
多晶硅是指由许多小晶粒组成的硅材料。
它具有较高的导电性和光吸收能力，因此被广泛应用于太阳能电池制造中。
3. 硅薄膜
硅薄膜是指通过物理或化学气相沉积技术在基板上生长出来的一层非常薄的硅膜。
它具有优异的光学和电学特性，因此被广泛应用于显示器件、太阳能电池等领域。
4. 氧化硅
氧化硅是一种无机化合物，也称为二氧化硅。
它具有优异的绝缘性能
和耐高温性能，因此被广泛应用于半导体器件中的绝缘材料。
5. 氮化硅
氮化硅是一种新型的半导体材料，具有优异的机械、热学和电学性能。
它被广泛应用于高功率电子器件中，如微波功率放大器、高频开关等。
6. 硅酸盐
硅酸盐是一种广泛存在于地球上的无机化合物。
它们具有良好的耐火
性和抗腐蚀性能，因此被广泛应用于建筑材料、陶瓷制品等领域。
7. 硅胶
硅胶是一种由二氧化硅和水合物组成的胶态物质。
它具有优异的吸附
性能和稳定性，因此被广泛应用于干燥剂、防潮剂、催化剂等领域。
总之，硅材料是一类非常重要的材料，在电子、光电、化工、建筑等
领域都有着广泛的应用前景。
根据不同特性和应用需求，我们可以选
择不同种类的硅材料来满足我们的需求。
有机硅材料
有机硅材料有机硅材料是最近几十年来研究的热点，它是一种新型材料，具有良好的性能，可以用于替代传统材料在有毒、高温和恶劣环境中的应用。
本文将介绍有机硅材料的分类、结构、种类、性能以及应用等。
一、有机硅材料的分类根据有机硅的构成，有机硅材料可以分为两类，一类是有机硅聚合物，另一类是混合有机硅材料。
有机硅聚合物是由有机硅分子形成的聚合物，其特点是具有良好的机械性能，可以用于构建复杂的结构，适用于高温应用。
混合有机硅材料有含水有机硅固体、有机硅/硅胶和有机硅气凝胶等，特点是具有很好的抗腐蚀性，可以应用于恶劣环境中。
二、有机硅材料的结构有机硅材料的结构是硅元素的空间分布状态，它的形状可以用来控制材料的性能。
通常，有机硅材料的结构包括非晶态、晶状态和胶状态。
非晶态指有机硅分子在物理态中呈现出非晶态，它是一种热塑性材料，通常具有良好的抗紫外线性能。
晶状态指有机硅分子在物理态中呈现出晶状态，它是一种刚性材料，通常具有良好的耐受性和稳定性。
胶状态指有机硅分子在物理态中呈现出胶状态，它通常具有良好的耐磨性，以及优异的韧性和柔韧性。
三、有机硅材料的种类根据有机硅材料的构成，可以将其分为两类：一类是纯硅材料，例如有机硅橡胶、有机硅聚合物和有机硅涂料等。
另一类是混合材料，例如水泥有机硅复合材料、金属有机硅复合材料、粘土有机硅复合材料等。
四、有机硅材料的性能有机硅材料具有多种特性。
首先，它具有良好的机械性能，如硬度、刚度、柔韧性和耐磨性等，可以满足不同应用场合的要求。
其次，它具有良好的抗紫外线性能，所以可以进行外延膜处理，从而获得良好的稳定性和耐受性。
此外，它还具有良好的耐温性和耐腐蚀性，可以在恶劣的环境条件下使用。
五、有机硅材料的应用有机硅材料广泛应用于航天、航空、电子、电力、汽车、医疗、冶金、电池等行业，尤其在恶劣环境和高温环境中，有机硅材料有着独特的优势。
在航天领域，有机硅材料可以用于制造火箭结构和火箭隔热材料等。
在航空领域，有机硅材料可以用于制造发动机泄漏检测等。
硅材料的分类
硅材料的分类
硅材料是一种常见且重要的材料，广泛应用于电子、光电、半导体等领域。
根据其性质和用途，可以将硅材料分为单晶硅、多晶硅和非晶硅三类。
第一类是单晶硅，它是由完整、有序排列的硅原子晶体组成的材料。
单晶硅具有优异的电子性能，因此被广泛应用于集成电路、太阳能电池等领域。
在集成电路中，单晶硅被用作半导体材料，可以实现微小器件的制造和电子元件的集成。
而在太阳能电池领域，单晶硅可以将太阳能转化为电能，具有高效率和稳定性的特点。
第二类是多晶硅，它由多个晶体颗粒组成，结构比单晶硅更加杂乱。
多晶硅的制备成本较低，具有良好的导电性和光电性能，被广泛应用于光伏发电、光电器件等领域。
在光伏发电中，多晶硅被用作太阳能电池的主要材料，可以将太阳能转化为电能。
在光电器件中，多晶硅可以用于制造光电二极管、光伏电池等器件，实现光电信号的转换和控制。
第三类是非晶硅，它的原子结构没有规则的周期性排列，呈现非晶态。
非晶硅具有较高的抗压性和耐腐蚀性，被广泛应用于光学涂层、薄膜太阳能电池等领域。
在光学涂层中，非晶硅可以用作抗反射涂层、光学滤波器等功能性涂层，提高光学器件的透光性和光学性能。
在薄膜太阳能电池中，非晶硅可以用于制备薄膜太阳能电池的薄膜层，实现太阳能的高效转换和利用。
硅材料按照其性质和用途可以分为单晶硅、多晶硅和非晶硅三类。
不同类型的硅材料具有各自独特的特点和应用领域，对于推动电子、光电、半导体等领域的发展起着重要作用。
随着科技的不断进步，硅材料在各个领域的应用将会更加广泛和深入，为人类社会的发展带来更多的便利和进步。
硅材料基础知识
硅材料基础知识主要内容：一、概述二硅的结构、分类与来源三硅的物理性质、硅的化学性质五、硅的物理参数及测量六、硅的应用及注意事项一、概述硅材料的基础知识，课程包括较多，有固体物理、量子力学、半导体物理、半导体化学、半导体器件工艺、半导体材料等方面的知识；内容较多，如半导体电子状态和能级、载流子的发布、导电性、非平衡载流子、P-N结、金属与半导体的接触、表面理论、光电效应、磁电效压阻效应、异质结等。
这里只介绍半导体材料的最基本的内容。
1、材料按导电性能划分，可分为：导体、绝缘体、半导体三类。
导体——容易导电的材料。
如各种金属、石墨等。
一般的，电阻率0.2Q・cm 绝缘体——很难导电的材料。
如橡胶、玻璃、背板、EVA、SiO2、Si3N4等。
—般的，电阻率＞20000Q・cm半导体——介于两者之间的材料。
如Si、Ge、GaAs、ZnO等，它具有一些独特的性质。
注：a、金属靠电子导电，溶液靠离子导电，半导体导电靠电子或空穴导电。
b、空穴就是电子的缺少。
2、半导体材料，按组成结构可分为：元素半导体、化合物半导体、非晶半导体、有机半导体。
3、半导体器件对材料的要求：3.1禁带宽度适中（一般0.5 ~ 1.5电子伏，硅是1.08）3.2载流子迁移率高（一般1000 ~ 5000cm2/V-s ）3.3纯度高3.4电阻率要求可靠、均匀（一般0.001 ~ 100000，硅本征2.3x105）3.5晶体的完整性二硅的结构,分类与来源1、硅的原子理论1.1元素周期表中，第三周期、第IVA族元素，原子序数14,原子量28 电子排布1S22S22P63S23P2，化合价为+ 4价（+2价）1.2 硅有三种同位素28Si : 92.21%、29Si:4.70%、30Si :3.09%、1.3晶体结构：金刚石结构（正四面体），原子间以共价键结合。
由于外围电子全部形成共价键，结合力较强。
可画出硅的共价键结构示意图。
2、硅的分类2.1按纯净度划分：粗硅、提纯硅、高纯硅、掺杂硅2.2按晶体结构分：单晶硅.多晶硅单晶硅：在晶体中，组成的原子按一定规则呈周期性排列。
半导体材料硅
半导体材料硅半导体材料硅是一种非金属元素，化学符号为Si，原子序数为14，原子量为28.0855。
硅是地壳中含量最多的元素之一，其化合物主要是硅酸盐。
在自然界中，硅以二氧化硅的形式存在于石英、石英砂、水晶和玻璃中。
硅还是很多矿物和岩石的成分，如辉石、玄武岩、花岗岩等。
此外，硅也是一种重要的半导体材料，被广泛应用于电子、光电子、太阳能等领域。
硅的晶体结构为钻石型，每个硅原子与周围四个硅原子形成共价键，形成了稳定的晶体结构。
硅材料的热电性能良好，是一种优良的半导体材料。
由于硅材料的稳定性和可控性，使其在电子器件中得到广泛应用。
硅材料的电学性能稳定，能够在高温、高压等恶劣环境下工作，因此被广泛应用于集成电路、太阳能电池等领域。
在集成电路领域，硅材料是制造芯片的主要材料之一。
硅材料的半导体性能使其成为制造晶体管、二极管、场效应晶体管等电子器件的理想材料。
同时，硅材料的加工工艺成熟，生产成本相对较低，使其成为集成电路制造业的主流材料。
在太阳能电池领域，硅材料也是主要的光伏材料之一。
硅材料的光电转换效率高，稳定性好，是目前大规模生产太阳能电池的主要材料之一。
除了在电子和光电子领域，硅材料还被广泛应用于化工、建筑材料等领域。
硅材料可以制成多种硅化合物，如硅酸盐、硅酸酯等，用于制造玻璃、陶瓷、水泥等材料。
此外，硅材料还可以制成硅橡胶、硅树脂等弹性材料，用于制造密封件、绝缘件等。
硅材料的化学稳定性和耐腐蚀性使其在化工领域得到广泛应用。
总的来说，硅材料是一种重要的半导体材料，具有良好的电学性能、光学性能和热学性能，广泛应用于电子、光电子、化工等领域。
随着科学技术的不断进步，硅材料的应用领域将会更加广泛，为人类社会的发展做出更大的贡献。
有机硅材料
有机硅材料有机硅材料，又称有机硅化合物，是一类含有硅元素的有机化合物，其分子中至少存在一个碳硅键。
由于硅与碳的电负性相近，碳硅键的极性较小，因此有机硅化合物具有一些特殊的性质，使其在各种领域有广泛的应用。
有机硅材料的特点之一是其化学稳定性好。
有机硅材料在高温、酸碱、湿热和氧化环境下都有较好的耐受性，不易发生化学反应。
这一特点使得有机硅材料在建筑、汽车、电子等领域中得到广泛应用。
例如，在建筑领域，有机硅材料常用于制备耐候性好的防水材料和抗污染涂料。
在汽车制造中，有机硅材料经过改性，可制备具有高耐磨性、耐化学腐蚀性和耐高温性的橡胶密封件。
在电子领域中，有机硅材料可以用于制造高纯度的电子级硅材料和光学纤维。
有机硅材料的另一个特点是其机械性能优良。
有机硅材料的分子结构具有柔性，因此其具有较高的弹性模量和断裂韧性。
这一特点使得有机硅材料在机械工程、航天航空等领域中得到广泛应用。
例如，在机械工程中，有机硅材料可以用于制造耐磨、抗疲劳的密封零部件和振动衰减元件。
在航天航空领域中，有机硅材料可以用于制造高温、高压环境下的密封件和隔热材料。
此外，有机硅材料还具有电学性能好的特点。
有机硅材料的分子结构中常含有有机基和硅氧键，形成导电链。
这使得有机硅材料具有一定的导电性能，可用于制造导电粘合剂、电子器件等。
在电子器件中，有机硅材料可以制备灵活、可拉伸的电子器件，如柔性显示屏和可穿戴设备。
总而言之，有机硅材料作为一种特殊的有机化合物，在各个领域都有着广泛的应用。
其化学稳定性好、机械性能优良和电学性能好等特点，使得有机硅材料成为众多工程领域中不可或缺的材料之一，对人类社会的发展起到了积极的推动作用。
人体有机硅材料
人体有机硅材料
人体有机硅材料是指在人体内存在的含有硅元素的有机化合物，也称为硅生物学。
这些化合物可以分为三类：硅酸盐、硅氧烷和硅氮烷。
硅酸盐在骨骼、牙齿、皮肤和毛发中广泛存在。
它们可以增强骨骼和牙齿的强度和稳定性，同时也可以使皮肤和毛发更加有光泽和健康。
硅氧烷和硅氮烷则广泛存在于许多细胞和组织中，如血液、淋巴、肝脏、肾脏和肺部。
它们可以增强细胞壁的稳定性、增加免疫系统的功能和保护神经系统的健康。
此外，人体有机硅材料还可以用于医疗和美容领域。
硅酸盐可以用于骨折和关节炎的治疗，硅氧烷和硅氮烷可以用于皮肤、头发和指甲的保健和美容。
- 1 -。
硅的其他用途
硅的其他用途硅是一种广泛使用的元素，在许多不同的领域中具有重要的用途。
除了用于制造集成电路和太阳能电池等电子产品外，硅还可以在以下领域中发挥作用：1. 化学工业：硅是一种重要的化学原料，广泛用于制造硅酸盐、硅炉渣、硅胶和硅烷等。
硅酸盐广泛用于玻璃制造、陶瓷工业、水泥生产和建筑等。
硅酸盐可以增加材料的硬度和耐热性，使其更具有耐用性。
硅胶具有吸附性能，在电子、医疗和食品行业中被用作干燥剂、吸附剂和亲水剂。
2. 医疗保健：硅可以在医疗保健领域中发挥重要作用。
硅酸盐作为骨水泥的一种成分，被广泛用于骨科手术中。
硅酸钙植入剂在骨折愈合和骨修复中具有重要作用。
此外，硅胶也被应用于医疗保健，用于制造接触镜、乳头保护器等。
3. 建筑行业：硅材料在建筑行业中具有广泛用途。
硅酸盐玻璃用作建筑材料，可以用于制作窗户、门、墙壁等。
硅酸钠和硅酸钾也被用于制作防火材料。
硅材料还可以作为涂料、密封材料和填充材料，改善建筑材料的性能。
4. 环保领域：硅材料在环保领域中也具有重要意义。
例如，硅藻土是一种可再生的环保材料，广泛应用于室内装饰、建筑保温和环境治理等领域。
硅烷等硅化合物也被用作有机污水处理剂，可以去除水中的重金属离子和有机物。
5. 冶金工业：硅是冶金工业中的重要元素。
硅可以与铜、铝等金属形成合金，改善材料的强度和耐热性。
硅合金被广泛用于汽车制造、钢铁生产和航空航天等领域。
此外，硅还可以提取金属铁、镁和锂等。
6. 包装材料：硅材料还可以用于制造包装材料。
硅胶袋被广泛应用于防潮、防腐和防霉的产品包装中。
硅胶袋可以吸收周围环境中的湿气，保持产品的干燥和新鲜。
综上所述，硅除了在电子产品制造中具有重要作用外，还可以在化学工业、医疗保健、建筑、环保、冶金和包装等领域发挥重要作用。
随着科学技术的不断进步，硅材料的应用范围还将继续扩大。
硅材料是什么
硅材料是什么
硅材料是一种非金属材料，它是由硅元素组成的化合物。
硅是地壳中第二丰富的元素，其化学性质稳定，具有许多优良的特性，因此被广泛应用于工业生产和科学研究中。
硅材料主要包括硅单质、硅酸盐和硅化合物等，其中硅单质是最常见的形式，具有重要的工业价值。
硅材料在工业生产中具有广泛的应用。
首先，硅材料是制造半导体材料的重要原料，半导体材料在电子工业中起着举足轻重的作用，如集成电路、太阳能电池等都需要硅材料作为基础材料。
其次，硅材料还被用于制造光纤、光学玻璃和光电子器件等，这些产品在通讯、光学仪器和光电子领域有着重要的应用。
此外，硅材料还可以用于制备耐火材料、陶瓷和橡胶制品等，在冶金、建筑和化工行业中扮演着重要的角色。
在科学研究领域，硅材料也是一种重要的研究对象。
由于硅材料具有优良的光学、电学和热学性能，因此被广泛应用于各种科学实验和研究中。
例如，硅材料可以用于制备光学器件、传感器和微机电系统等，这些产品在科学研究和高新技术领域具有重要的应用前景。
总的来说，硅材料是一种非常重要的材料，在工业生产和科学研究中都有着广泛的应用。
随着科技的不断发展，硅材料的应用领域将会更加广泛，其在电子、光电子、通讯和新能源等领域的作用将会变得更加重要。
因此，对硅材料的研究和开发具有重要的意义，可以推动相关产业的发展，促进科学技术的进步。
关于硅材料的介绍
谢谢大家！！！
从纯度上讲：
1 金属硅 也称为冶金级硅。这种材料本身的纯度仅有2-3个“9”，并且 含有大量的B、P和金属杂质，这部分材料是不能归用太阳能和IC业的。
2 太阳能级硅 这部分材料的纯度在6个“9”以上，一般来说边皮、埚底、 还有IC的废晶圆、生长炉的粉状料均可以作为太阳能级硅的原料进行使 用。
3 IC级硅 IC级硅专指西门子法生产的块状多晶硅和硅烷法生产的高纯 粒状多晶硅。
项目
N型电阻率， Ω·cm
P型电阻率， Ω·cm
碳浓度， atoms/c m3
N型少子寿 命，us
1级品 ≥300 ≥3000 ≥1.5*1016 ≥500
硅多晶等级 2级品 ≥200 ≥2000
≥2*1016
≥300
3级品 ≥100 ≥1000 ≥2*1016 ≥100
这种材料的表面很致密，但是会出现一些菜花状的凸起，这是因为温度过高，
这种料本身的表面积大，容易吸附杂质，和块状多晶硅料混合使用，提高装料的 重量。一般这种料用做的多晶的原料，掺些品质较差的料进行铸锭，可以提高材 料的利用率。
相对来说，这种材料比块状多晶的品质稍差一些。
对于太阳能行业，高纯块状多晶硅和粒状料都是很高的材料，属于一级料的范畴。
单晶硅棒
(是用直拉工艺或区熔工艺生产的)
沉积速度太快导致的。整根多晶棒成“п”状，在净化车间敲碎后包装。
粒状多晶硅
(使用流化床工艺生产)
这种材料的生产方法叫“硅烷法”，其生产的颗粒直径在1-3mm之间，这种材料 的纯度也是很高的。一般用做多晶的原料，有的连续投料的单晶炉使用也是这种 材料。这种料的生常方法是通过将SiCl4和Si、 H2反应得到SiH4，SiH4在850℃ 左右分解得到的粒状多晶硅。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
硅材料
重要的半导体材料，化学元素符号Si，电子工业上使用的硅应具有高纯度和优良的电学和机械等性能。
硅是产量最大、应用最广的半导体材料，它的产量和用量标志着一个国家的电子工业水平。
目录
英文名：silicon
化学成分
硅的性质
主要技术参数
晶体缺陷
类型和应用
单晶硅的制作
单晶硅的应用
未来前景
英文名：silicon
在研究和生产中，硅材料与硅器件相互促进。
在第二次世界大战中，开始用硅制作雷达的高频晶体检波器。
所用的硅纯度很低又非单晶体。
1950年制出第一只硅晶体管，提高了人们制备优质硅单晶的兴趣。
1952年用直拉法(CZ)培育硅单晶成功。
1953年又研究出无坩埚区域熔化法(FZ)，既可进行物理提纯又能拉制单晶。
1955年开始采用锌还原四氯化硅法生产纯硅，但不能满足制造晶体管的要求。
1956年研究成功氢还原三氯氢硅法。
对硅中微量杂质又经过一段时间的探索后，氢还原三氯氢硅法成为一种主要的方法。
到1960年，用这种方法进行工业生产已具规模。
硅整流器与硅闸流管的问世促使硅材料的生产一跃而居半导体材料的首位。
60年代硅外延生长单晶技术和硅平面工艺的出现，不但使硅晶体管制造技术趋于成熟，而且促使集成电路迅速发展。
80年代初全世界多晶硅产量已达2500吨。
硅还是有前途的太阳电池材料之一。
用多晶硅制造太阳电池的技术已经成熟；无定形非晶硅膜的研究进展迅速；非晶硅太阳电池开始进入市场。
化学成分
硅是元素半导体。
电活性杂质磷和硼在合格半导体和多晶硅中应分别低于0.4ppb和0.1ppb。
拉制单晶时要掺入一定量的电活性杂质，以获得所要求的导电类型和电阻率。
重金属铜、金、铁等和非金属碳都是极有害的杂质，它们的存在会使PN结性能变坏。
硅中碳含量较高，低于1ppm者可认为是低碳单晶。
碳含量超过3ppm时其有害作用已较显著。
硅中氧含量甚高。
氧的存在有益也有害。
直拉硅单晶氧含量在5～40ppm范围内；区熔硅单晶氧含量可低于1ppm。
硅的性质
硅具有优良的半导体电学性质。
禁带宽度适中，为1.12电子伏。
载流子迁移率较高，电子迁移率为1350厘米2/伏·秒，空穴迁移率为480厘米2/伏·秒。
本征电阻率在室温(300K)下高达2.3×105欧·厘米,掺杂后电阻率可控制在104～10-4 欧·厘米的宽广范围内，能满足制造各种器件的需要。
硅单晶的非平衡少数载流子寿命较长,在几十微秒至1毫秒之间。
热导率较大。
化学性质稳定，又易于形成稳定的热氧化膜。
在平面型硅器件制造中可以用氧化膜实现PN结表面钝化和保护，还可以形成金属-氧化物-半导体结构,制造MOS场效应晶体管和集成电路。
上述性质使PN结具有良好特性，使硅器件具有耐高压、反向漏电流小、效率
高、使用寿命长、可靠性好、热传导好，并能在200高温下运行等优点。
主要技术参数
硅单晶主要技术参数有导电类型、电阻率与均匀度、非平衡载流子寿命、晶向与晶向偏离度、晶体缺陷等。
导电类型导电类型由掺入的施主或受主杂质决定。
P型单晶多掺硼，N型单晶多掺磷,外延片衬底用N型单晶掺锑或砷。
电阻率与均匀度拉制单晶时掺入一定杂质以控制单晶的电阻率。
由于杂质分布不匀，电阻率也不均匀。
电阻率均匀性包括纵向电阻率均匀度、断面电阻率均匀度和微区电阻率均匀度。
它直接影响器件参数的一致性和成品率。
非平衡载流子寿命光照或电注入产生的附加电子和空穴瞬即复合而消失，它们平均存在的时间称为非平衡载流子的寿命。
非平衡载流子寿命同器件放大倍数、反向电流和开关特性等均有关系。
寿命值又间接地反映硅单晶的纯度，存在重金属杂质会使寿命值大大降低。
晶向与晶向偏离度常用的单晶晶向多为(111)和(100)（见图）。
晶体的轴与晶体方向不吻合时，其偏离的角度称为晶向偏离度。
晶体缺陷
生产电子器件用的硅单晶除对位错密度有一定限制外，不允许有小角度晶界、位错排、星形结构等缺陷存在。
位错密度低于200/厘米2者称为无位错单晶，无位错硅单晶占产量的大多数。
在无位错硅单晶中还存在杂质原子、空位团、自间隙原子团、氧碳或其他杂质的沉淀物等微缺陷。
微缺陷集合成圈状或螺旋状者称为旋涡缺陷。
热加工过程中，硅单晶微缺陷间的相互作用及变化直接影响集成电路的成败。
类型和应用
单晶硅的制作
硅单晶按拉制方法不同分为无坩埚区熔(FZ)单晶与有坩埚直拉(CZ)单晶。
区熔单晶不受坩埚污染，纯度较高，适于生产电阻率高于20欧·厘米的N型硅单晶（包括中子嬗变掺杂单晶）和高阻P型硅单晶。
由于含氧量低，区熔单晶机械强度较差。
大量区熔单晶用于制造高压整流器、晶体闸流管、高压晶体管等器件。
直接法易于获得大直径单晶，但纯度低于区熔单晶，适于生产20欧·厘米以下的硅单
硅材料
晶。
由于含氧量高,直拉单晶机械强度较好。
大量直拉单晶用于制造MOS集成电路、大功率晶体管等器件。
外延片衬底单晶也用直拉法生产。
硅单晶商品多制成抛光片，但对FZ单晶片与CZ单晶片须加以区别。
外延片是在硅单晶片衬底（或尖晶石、蓝宝石等绝缘衬底）上外延生长硅单晶薄层而制成，大量用于制造双极型集成电路、高频晶体管、小功率晶体管等器件。
单晶硅的应用
单晶硅在太阳能电池中的应用，高纯的单晶硅是重要的半导体材料。
在光伏技术和微小型半导体逆变器技术飞速发展的今天，利用硅单晶所生产的太阳能电池可以直接把太阳能转化为光能，实现了迈向绿色能源革命的开始。
未来前景
硅是地壳上最丰富的元素半导体, 性质优越而工艺技术比较成熟,已成为固态电子器件的主要原料。
为适应超大规模集成电路的需要,高完整性高均匀度(尤其是氧的分布) 的硅单晶制备技术正在发展。
虽然在超速集成电路方面砷化镓材料表现出巨大的优越性，但尚不可能全面取代硅的地位。
硅材料在各种晶体三极管、尤其是功率器件制造方面仍是最主要的材料。
无定形硅可能成为同单晶硅并列的重要硅材料。
无定形硅和多晶硅太阳电池的成功将使硅材料的消耗量急剧增加。
开放分类：
稀少资源珍贵资源
我来完善“硅材料”相关词条。
