MIKOM变频器软件使用说明书

MIKOM变频器软件使用说明书

MDMonitor变频器软件使用说明书第一章 软件简介 (2)第二章 启动软件环境 (2)第三章 通讯 (5)第四章 基本功能视图 (5)4.1 功能码编辑一览 (5)4.2 输入输出信号编辑 (8)4.3 运行监控 (8)4.4 系统和报警监视 (10)第五章 示波图监控 (11)5.1 示波图 (11)第六章 注意事项 (14)第一章 软件简介MIKOM变频器均支持Modbus协议,通过上位机软件控制变频器的运行,修改变频器的参数具有很好的直观性以及易操作性。

并且使用上位机通过Modbus对变频器的控制的市场要求也越来越强烈,本公司推出了MDMonitor软件。

本软件具有以下功能特点:1.支持修改、查看变频器的参数,灵活的运行控制变频器,便于工作人员操作。

2.可以通过示波器对变频器的多个元件状态进行实时监控。

3.支持多台、多种变频器的操作控制。

本软件支持使用一台上位机同时控制多台、多种MIKOM变频器。

第二章 启动软件环境1. 启动界面MDMonitor正确安装后,双击桌面上MDMonitor的图标或从开始菜单中单击MDMonitor图标启动软件,主界面如下图所示:2. 建立新项目启动软件后,首先创建一个新项目。

步骤一:点击 “文件”,软件弹出下面对话框。

步骤二:点击“新建”菜单项,软件弹出下面对话框。

步骤三:在新建项目对话框中选择当前连接的变频器类型。

名称和位置可以自行更改,设定后点击“确定”按钮,一个新项目自动创建成功,并默认打开主程序。

默认打开项目时,都会自动打开“功能编辑一览”。

如下图所示。

3. 菜单菜单包括了一组含有全部命令的子菜单。

当鼠标停留在菜单项上时,菜单项功能的简短描述被显示在状态栏中。

z文件“文件”子菜单可用于“新建”﹑“打开”﹑“保存”﹑“另存为”﹑“最近文件夹”﹑“退出”。

z编辑“编辑”子菜单可用于“读元件值”﹑“写元件值”(断电不保存)﹑“写元件值”﹑“载入默认值”﹑“上载所有元件值”﹑“下载所有元件值(当前值)”。

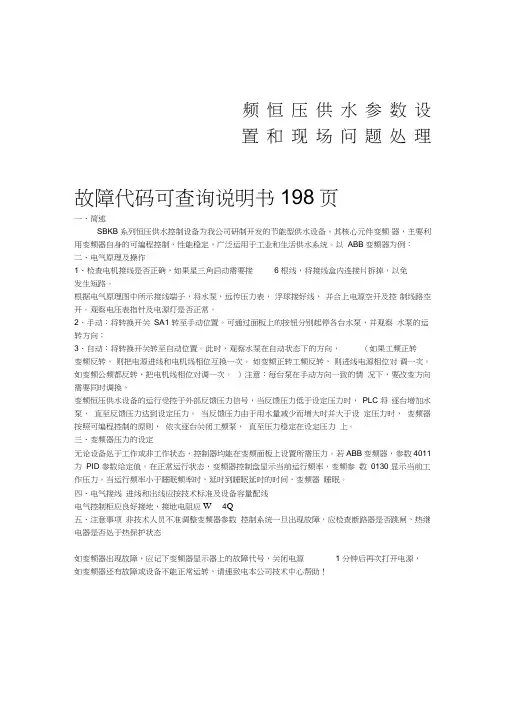

大庆路变频器说明书ABB510参数设置资料

大庆路变频器说明书ABB510参数设置资料

频恒压供水参数设置和现场问题处理故障代码可查询说明书198页一、简述SBKB 系列恒压供水控制设备为我公司研制开发的节能型供水设备。

其核心元件变频器,主要利用变频器自身的可编程控制,性能稳定,广泛运用于工业和生活供水系统。

以ABB 变频器为例:二、电气原理及操作1、检查电机接线是否正确,如果星三角启动需要接 6 根线,将接线盒内连接片拆掉,以免发生短路。

根据电气原理图中所示接线端子,将水泵,远传压力表,浮球接好线,并合上电源空开及控制线路空开。

观察电压表指针及电源灯是否正常。

2、手动:将转换开关SA1 转至手动位置。

可通过面板上的按钮分别起停各台水泵,并观察水泵的运转方向;3、自动:将转换开关转至自动位置。

此时,观察水泵在自动状态下的方向,(如果工频正转变频反转,则把电源进线和电机线相位互换一次。

如变频正转工频反转,则进线电源相位对调一次。

如变频公频都反转,把电机线相位对调一次。

)注意:每台泵在手动方向一致的情况下,要改变方向需要同时调换。

变频恒压供水设备的运行受控于外部反馈压力信号,当反馈压力低于设定压力时,PLC 将逐台增加水泵,直至反馈压力达到设定压力。

当反馈压力由于用水量减少而增大时并大于设定压力时,变频器按照可编程控制的原则,依次逐台关闭工频泵,直至压力稳定在设定压力上。

三、变频器压力的设定无论设备处于工作或非工作状态,控制器均能在变频面板上设置所需压力。

若ABB 变频器,参数4011为PID 参数给定值。

在正常运行状态,变频器控制盘显示当前运行频率,变频参数0130 显示当前工作压力。

当运行频率小于睡眠频率时,延时到睡眠延时的时间,变频器睡眠。

四、电气接线进线和出线应按技术标准及设备容量配线电气控制柜应良好接地,接地电阻应W 4Q五、注意事项非技术人员不准调整变频器参数控制系统一旦出现故障,应检查断路器是否跳闸,热继电器是否处于热保护状态如变频器出现故障,应记下变频器显示器上的故障代号,关闭电源 1 分钟后再次打开电源,如变频器还有故障或设备不能正常运转,请速致电本公司技术中心帮助!六、参数修改按下MENU键T按键到参数PAr宀按MENU进入宀参数组、按到要选定的参数组T按MENU确认T 按键到要修改的参数T按确认修改参数修改数值T按MENU 键保存修改参数,连续按EXIT 键退出直到显示当前输出频率。

ABB变频器操作说明和主要参数之欧阳物创编

ABB变频器操作说明和主要参数之欧阳物创编

ABB变频器操作说明和主要参数1.键盘按钮位置、名称ABB键盘图4—42。

图4—42 ABB键盘(退出/实际)(菜单)(上下传/功能)(传动选择)(快上)(上)(快下)(下)(确定)(远近)(复位)(给定)(启动)(正转)(反转)(停机)2. 键盘按钮中英文对照:ACT——退出/实际PAR——菜单FUNC——上下传/功能DRIVE——传动选择ENTER——确定LOC/REM——远近控RESET——复位REF——给定3.选择键盘操作:按‘远近’,显示1 (远控—面板操作)变为1 L。

按‘给定’,中部显示中括号[]。

按‘启动’,右上角显示0变为1。

按‘快上’或‘上’或‘下’,电机转。

.按‘停机’,按‘正转’或‘反转’变向。

按‘给定’,按‘启动’,按‘上’或‘快上’或‘下’。

电机反转。

三、参数1.参数设置:按(菜单),按(快增)或(快减)调出大菜单;按△(慢增)或(慢减)调出子菜单。

按(确认)给最下行需要改动的加中括号[],按(或,或△或)修改,按(确认)保存——中括号消除,按(退出),恢复待机状态。

700采煤机变频器参数:U=380V,I=152A,r=1477,P=80KW,f=50Hz.930采煤机变频器参数:U=380V,I=105A,r=1475,P=55KW,f=50Hz.。

2.举例:改电机电压。

按“菜单”键,显示“10.01”,按(快减)一下,显示“99.01”,按△4下,显示“99.05”和“***V”,按“确认”,显示[***V]。

按或或按△或改变中括号中数字为380V;按确认,中括号消失。

改电机电流:按△1下,显示“99.06”和“***A”,按“确认”,显示[***A]。

按或或按△或改变中括号中数字为60A;按确认,中括号消失。

改变电机功率:按△3下,显示“99.09”和“***kw”,按“确认”,显示[***kw]。

按或或按△或改变中括号中数字为55kw;按确认,中括号消失。

停止操作40秒,键盘自动恢复为监视状态。

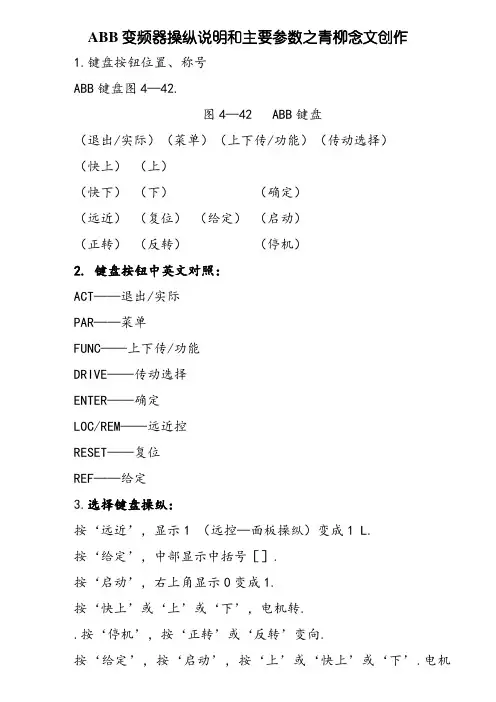

ABB变频器操作说明和主要参数

ABB变频器操作说明和主要参数

ABB变频器操纵说明和主要参数之青柳念文创作1.键盘按钮位置、称号ABB键盘图4—42.图4—42 ABB键盘(退出/实际)(菜单)(上下传/功能)(传动选择)(快上)(上)(快下)(下)(确定)(远近)(复位)(给定)(启动)(正转)(反转)(停机)2. 键盘按钮中英文对照:ACT——退出/实际PAR——菜单FUNC——上下传/功能DRIVE——传动选择ENTER——确定LOC/REM——远近控RESET——复位REF——给定3.选择键盘操纵:按‘远近’,显示1 (远控—面板操纵)变成1 L.按‘给定’,中部显示中括号[].按‘启动’,右上角显示0变成1.按‘快上’或‘上’或‘下’,电机转..按‘停机’,按‘正转’或‘反转’变向.按‘给定’,按‘启动’,按‘上’或‘快上’或‘下’.电机反转.三、参数1.参数设置:按(菜单),按(快增)或(快减)调出大菜单;按△(慢增)或(慢减)调出子菜单.按(确认)给最下行需要改动的加中括号[],按(或,或△或)修改,按(确认)保管——中括号消除,按(退出),恢复待机状态.700采煤机变频器参数:U=380V,I=152A,r=1477,P=80KW,f=50Hz.930采煤机变频器参数:U=380V,I=105A,r=1475,P=55KW,f=50Hz..2.举例:改电机电压.按“菜单”键,显示“”,按(快减)一下,显示“”,按△4下,显示“”和“***V”,按“确认”,显示[***V].按或或按△或改变中括号中数字为380V;按确认,中括号消失.改电机电流:按△1下,显示“”和“***A”,按“确认”,显示[***A].按或或按△或改变中括号中数字为60A;按确认,中括号消失.改变电机功率:按△3下,显示“”和“***kw”,按“确认”,显示[***kw].按或或按△或改变中括号中数字为55kw;按确认,中括号消失.停止操纵40秒,键盘自动恢复为监视状态.变频器菜单11.05是上限频率,20.08是最大频率.一般只改变11.05.用于限制采煤机速度.3.改变变频器键盘显示状态:△或选择行(黑影闪动),按确定,△或选择要显示的项,按确定.键盘可以同时显示三个参数.最好的显示状态应该是输出频率、输出电压、电机电流.电工和采煤机司机,要常常观察电机电流,一旦超出额定值105A,必须当即停机,停止查找原因、处理.电机电流是反映电机工作状况(负荷大小、电机绕组好坏)的最快、最准确的物理量.2.主要参数:主要参数代码设置可选项称号DI1,2 DI1节制启动和停机,DI2节制转向DI1F DI2R DI1节制正向启动和停机,DI2节制反向启动和停机FORWARD 固定为正向REVERSE 固定为反向REQUSET 转向选择.双向EXT1EXT2AI1 摹拟量输入AI1有效AI2 摹拟量输入AI2有效AI3 摹拟量输入AI3有效DI3U,4D(R)数字量输入DI3加速、DI4减速,无记忆DI3U,4D 数字量输入DI3加速、DI4减速,有记忆0 输出频率下限,设置最低速度50Hz 输出频率上限,设置最高速度0% 所有信号源的最小设定值100% 所有信号源的最大设定值SPEED 电机转速OPEN 参数锁打开,参数值可以修改LOCKED0 设置358开锁,该值将自动回零NOT SET 只能从键盘SESET键才可以使故障复位DI1——DI12 通过DI1——DI12信号的上升沿复位OFF 允许键盘节制ON 键盘节制失效200A 电机电流的最大值300% 极限值,相对于电机额定转矩百分比由变频器看到的知识一、键盘显示器看到1、频率指令.在0——上限频率(一般为50Hz),内任意给定.2、输出频率.对于采煤机或电机车,输出频率(速度)可在0——上限频率内由司机节制.对于皮带运输机,启动时频率逐渐上升(软启动),加速时间越长上升越缓慢.最大频率压制上限频率.频率上限,就是变频器加速到头的频率,即运行频率.3、输出电流.启动电流比额定电流小,减小对电网的冲击、减小对电网的压降影响.4、输出电压.输出电压与频率成正比.频率降低时,输出电压也降低.输出达到基准频率(一般设50Hz)时,输出电压达到基准(或最大)电压.基准频率与基准电压是预先设定的.转矩提升,就是提高了V/f的比例.所以不成长期提升转矩,否则损坏变频器与电机.5、母线直流电压.高于输入电压值.电压值与负载成反比,空载时达到输入交流电压的最大值.对于380V的变频器,直流电压为五百多伏;对于1140V的变频器,直流电压为一千八百多伏.6、输出功率.二、变频器看到1、三相输入的相序改变,不会改变输出的相序.2、输入缺一相,变频器也能输出三相.3、输入缺一相,当负载较大时,会报欠压故障.4、加速时间长时,输出频率上升缓慢.减速时间长时,输出频率下降缓慢.5、因为滤波电容容量大,所以需要预充电电阻.预充电需要一定时间.显示内容按重要性排序:输出频率或转速、输出电流、输出电压、输入电压、直流电压.。

克罗韦尔 PowerFlex 527 交流变频器 说明书

克罗韦尔 PowerFlex 527 交流变频器 说明书

PowerFlex 527 交流变频器目录号25C用户手册中文版说明书用户重要须知固态设备具有与机电设备不同的运行特性。

Safety Guidelines for the Application, Installation and Maintenance of Solid State Controls (固态控制设备的应用、安装与维护安全指南,出版号:SGI-1.1,可向您当地的罗克韦尔自动化销售处索取或通过 /literature/ 在线索取) 描述了固态设备和硬接线机电设备之间的一些重要差异。

由于存在这些差异,同时固态设备的应用又非常广泛,因此,负责应用此设备的所有人员都必须确保仅以可接受的方式应用此设备。

任何情况下,对于因使用或操作本设备造成的任何间接或连带损失,罗克韦尔自动化有限公司概不负责。

本手册中包含的示例和图表仅用于说明。

由于任何具体的安装都存在众多差异和要求,罗克韦尔自动化有限公司对于依据这些示例和图表所进行的实际应用不承担任何责任和义务。

对于因使用本手册中所述信息、电路、设备或软件而引起的专利问题,罗克韦尔自动化有限公司不承担任何责任。

未经罗克韦尔自动化有限公司的书面许可,不得复制本手册的全部或部分内容。

在整本手册中,我们在必要的地方使用了以下注释,来提醒您注意相关的安全事宜。

Allen-Bradley 、Rockwell Software 、Rockwell Automation 、PowerFlex 、Connected Components Workbench 、Studio 5000、Studio 5000 Logix Designer 和 T echConnect 罗克韦尔自动化有限公司的商标。

不属于罗克韦尔自动化的商标是其各自所属公司的财产。

警告:标识在危险环境下可能导致爆炸,进而导致人员伤亡、物品损坏或经济损失的操作或情况。

注意:标识可能导致人员伤亡、物品损坏或经济损失的操作或情况。

FC300 变频器 说明书

FC300 变频器 说明书
供了在 PC 上安装和使用该软件的信息。 您也可以通过联机方式从 /drives 获取 Danfoss Drives 技术资料。 认证
安全说明和一般警告 ...................................................... 7
高压警告 .................................................................. 7 安全说明 .................................................................. 7 避免无意启动 .............................................................. 7
"如何安装"内容的页面标识
MG.33.A1.41 - VLT 是 Danfoss 的 注 册 商 标
3
FC 300 操作手册
如何阅读这些操作说明
第 4 章,如何编程,介绍了如何通过本地控制面板来操 作 FC 300 以及对其编程。
"如何编程"内容的页面标识。
第 5 章,一般规格,详细介绍了有关 FC 300 的技术数据。
第 1 章,如何阅读这些操作说明,简单介绍了本指南,并 且说明了本文中使用的认证、符号和省略用语。
第 2 章,安全说明和一般警告,详细介绍了如何正确操 作 FC 300。
"如何阅读这些操作说明"内容的页面标识。
第 3 章,如何安装,指导您完成机械安装和技术安装。
"安全说明和一般警告"内容的页面标识。
提供了通过 Profibus 现场总线来控制、监测和对该变频器编程的所需信息。 - VLT AutomationDrive FC 300 DeviceNet Operating Instructions(VLT AutomationDrive FC 300 DeviceNet 操作说明),

MB1说明书带变频参数表资料

MB1说明书带变频参数表资料

目录第一章简要介绍1.1前言----------------------------------------------------------------------3 1.2 功能简介------------------------------------------------------------------3 1.2.1 基本功能 ---------------------------------------------------------------3 1.2.2 特殊功能 ---------------------------------------------------------------4 1.2.3 安全保护功能 -----------------------------------------------------------4 第二章系统介绍2.1.1 主控微机输入接线端子(变频电梯)----------------------------------------6 2.1.2 主控微机输出接线端子(变频电梯)----------------------------------------7 2.1.3 主控微机输入接线端子(双速电梯)----------------------------------------8 2.1.4 主控微机输出接线端子(双速电梯)---------------------------------------10 2.1.5 主控微机呼梯端子-------------------------------------------------------11 2.1.5.1呼梯按钮开关接线端子--------------------------------------------------11 2.1.5.2呼梯按钮灯接线端子---------------------------------------------------12 第三章系统参数菜单3.1液晶显示屏及按键功能介绍-------------------------------------------------19 3.2主菜单-------------------------------------------------------------------19 3.2.1 CALL(召梯指令)菜单---------------------------------------------------20 3.2.2 TIME(定时计数)菜单---------------------------------------------------21 3.2.3 STATION(设定层站)菜单------------------------------------------------26 3.2.4 I/O(输入输出点)菜单--------------------------------------------------28 3.2.5 SYSTEM(设置系统)菜单-------------------------------------------------33 3.2.6 DOORS(门机系统)菜单 -------------------------------------------------34 3.2.7 ERROR(故障记录)菜单--------------------------------------------------34 3.2.8 PASSWORD(设置密码)菜单-------------------------------------------------35 3.2.9 井道数据菜单-----------------------------------------------------------41 3.3 速度组合表---------------------------------------------------------------44第四章安装及调试4.1 减速距离的确定 ----------------------------------------------------------46 4.2 试运行慢车输入信号-------------------------------------------------------46 4.3 试运行快车输入信号要求---------------------------------------------------46 4.4 井道自学习方法-----------------------------------------------------------46 第五章故障说明及处理方法---------------------------------------------------------48 附表1:安川616G5变频器参数表-------------------------------------50附表2:安川G7变频器参数表----------------------------------------56 附表3:富士G11UD变频器参数表------------------------------------62 附表4:富士5000VG7S变频器参数表---------------------------------67第一章简要介绍1.1 前言LIFTCON-MB1并行电梯控制微机是一款高性能低价格电梯控制系统,是以可靠、低价功能全、易维护、易使用、美观为设计思想。

ABB变频器使用说明书

ABB变频器使用说明书

一、环境条件⏹防护等级•IP21/UL 1:这个等级要求安装现场无粉尘,无腐蚀性气体或液体,无导电性颗粒物,例如凝露、碳粉或小金属颗粒。

•IP54/UL 12:这个等级可以提供对气体粉尘以及各个方向的轻度溅水的保护。

与IP21/UL 1 的防护等级相比,IP54/UL 12防护等级具有以下特点:•与IP21/UL 1 的防护等级相同的部塑料罩。

•不同的出风口侧塑料盖板。

•附加一个部风扇以改善冷却。

•更大的外部尺寸。

•同样的容量(不需要降容使用)。

⏹环境条件1、海拔高度•海拔高度在0~1000米时,输出电流=I额定电流2N•海拔高度在1000~2000米时,每升高100米则P和I2N 降容1%。

N•如果安装地点海拔高度高于2000米,请联系当地的ABB变频器。

2、环境温度•最低温度-15℃-不允许有结霜。

•最高温度(fsw=1或4KHZ)为40℃。

fsw指开关频率•如果P和I2N 降容到90%时,允许温度为50℃.N•如果P和I2N 降容到80%时,允许最高温度(fsw=8KHZ)为40℃。

N•如果P和I2N 降容到65%时,允许最高温度(fsw=12KHZ)为30℃.N•温度在40~50℃之间,温度高于40℃时(fsw=4KHZ)每增加1℃,额定输出电流降低1%。

实际输出电流要乘以降容因子例如:如果环境温度是50℃,那么降容因子为100%-1%/℃x10℃=90%或0.90则输出电流为0.90 xI2N 。

3、相对湿度•小于95%(不允许结露)4、污染级别•不允许有导电性粉尘存在。

•ACS510应根据外壳防护等级安装在清洁的通风环境中。

•冷却空气必须是清洁的,无腐蚀性气体和无导电性粉尘。

•化学气体:Class 3C2•固体颗粒:Class 3S2二、基本型控制盘使用三、参数设置Group 99:启动数据此参数组专门用于配置:•设置变频器•输入电机数据Group 01:运行数据这些参数包括了变频器装置的运行数据,包括实际信号。

变频器使用专项说明书SHUPER

变频器使用专项说明书SHUPER

第一章安全注意事项与检查1.1 安全注意事项●绝不可将交流电源接至变频器输出端U、V、W等端子。

●在接通电源后,不可实施配线,检查等作业。

●关闭电源,在键盘显示熄灭后5分钟之内,请勿触摸机内电路板及任何零部件,且必须用仪表确认机内电容已放电完毕,方可实施机内作业,否则有触电旳危险。

●人体静电会严重损坏内部MOS场效应电晶体等,未采用防静电措施时,请勿用手触摸印刷电路板及IGBT等内部器件,否则可能引起故障。

●使用时,变频器旳接地端子(E或〨)请根据国家电气安全规定和其他有关原则对旳、可靠旳接地。

●本装置在通电后,请勿接触内部线路板及其元器件,以免触电危险。

●请勿以拉闸方式(断电)停机,等电机运营停止后才可断开电源。

●符合CE原则必须增长选购输入滤波器附件。

特别注意:只有训练有素旳人员容许操作本装置,使用前请具体阅读本阐明书中有关安全、安装、操作和维修部分。

本设备旳安全运营取决于对旳旳选型、安装、操作和维护!1.2 开箱之后检查烁普SP500系列变频器在出厂之前均已经过测试和品质检验。

在购买后,开箱之前请检查产品旳包装与否因运送不慎而导致损伤,产品旳规格、型号与否与订购之机种相符。

如有问题,请联系我司或经销厂商。

●检查内部:含本机、使用阐明书一本、保修卡一张。

●检查变频器侧面旳铭牌,以拟定您手上旳产品就是所订购之产品型号阐明:第二章安装及配线2.1 使用环境(1)环境温度-10℃—40℃;(2)避免震动;(3)避免高温多湿且无雨水滴淋,湿度不不小于90%RH(不结露);(4)防止油、盐及腐蚀性气体侵入;(5)防止水滴、蒸气、粉尘、灰尘、棉絮、金属细粉旳侵入;(6)防止电磁干扰、远离干扰源;(7)禁止使用在易燃性、可燃性、爆炸性气体、液体或固体旳危险环境。

2.2 安装方向与空间变频调速器要安装于室内通风良好旳场所,并采用壁挂式或立柜式。

并与周边相邻物品或挡板(墙)必须保持足够旳空间。

如下图所示:2.3 配线变频调速器配线,分为主回路及控制回路两部分。

宝米勒变频器说明书

宝米勒变频器说明书

宝米勒变频器说明书————————————————————————————————作者:————————————————————————————————日期:ﻩ前言感谢您选用宝米勒高性能矢量变频器!本产品应用于三相感应电动机的变速驱动控制。

本手册详细记载了宝米勒MC200P系列高性能风机泵类专用变频器的安装、操作、使用等内容,请在安装、操作、使用变频器前认真阅读。

请严格按照手册中记载的安装、安全信息、注意事项、操作和使用方法等指示内容使用变频器。

请一定要在本手册中记载的各种规格范围内正确选择和使用变频器。

正确的选型、安装和使用有利于变频器长期可靠的工作。

●本手册所记载的内容有可能不经通知而变更,敬请谅解。

●请勿擅自转载本手册部分或全部内容。

●若发现本手册有误或表述不清楚的地方请随时垂询。

阅读本手册后,请妥善保管以便于日后查阅!目录第一章注意事项 ········································错误!未定义书签。

1.1开箱检查注意事项 ·········································错误!未定义书签。

ABB变频器使用说明

ABB变频器使用说明

一、环境条件⏹防护等级•IP21/UL 1:这个等级要求安装现场无粉尘,无腐蚀性气体或液体,无导电性颗粒物,例如凝露、碳粉或小金属颗粒。

•IP54/UL 12:这个等级可以提供对气体粉尘以及各个方向的轻度溅水的保护。

与IP21/UL 1 的防护等级相比,IP54/UL 12防护等级具有以下特点:•与IP21/UL 1 的防护等级相同的内部塑料罩。

•不同的出风口侧塑料盖板。

•附加一个内部风扇以改善冷却。

•更大的外部尺寸。

•同样的容量(不需要降容使用)。

⏹环境条件1、海拔高度•海拔高度在0~1000米时,输出电流=I2N 额定电流•海拔高度在1000~2000米时,每升高100米则P N和I2N 降容1%。

•如果安装地点海拔高度高于2000米,请联系当地的ABB变频器。

2、环境温度•最低温度-15℃-不允许有结霜。

•最高温度(fsw=1或4KHZ)为40℃。

fsw指开关频率•如果P N和I2N 降容到90%时,允许温度为50℃.•如果P N和I2N 降容到80%时,允许最高温度(fsw=8KHZ)为40℃。

•如果P N和I2N 降容到65%时,允许最高温度(fsw=12KHZ)为30℃.•温度在40~50℃之间,温度高于40℃时(fsw=4KHZ)每增加1℃,额定输出电流降低1%。

实际输出电流要乘以降容因子例如:如果环境温度是50℃,那么降容因子为100%-1%/℃x10℃=90%或0.90则输出电流为0.90 xI2N 。

3、相对湿度•小于95%(不允许结露)4、污染级别•不允许有导电性粉尘存在。

•ACS510应根据外壳防护等级安装在清洁的通风环境中。

•冷却空气必须是清洁的,无腐蚀性气体和无导电性粉尘。

•化学气体:Class 3C2•固体颗粒:Class 3S2二、基本型控制盘使用三、参数设置Group 99:启动数据此参数组专门用于配置:•设置变频器Group 01:运行数据这些参数包括了变频器装置的运行数据,包括实际信号。

ABB变频器使用说明书

ABB变频器使用说明书

一、环境条件⏹防护等级•IP21/UL 1:这个等级要求安装现场无粉尘,无腐蚀性气体或液体,无导电性颗粒物,例如凝露、碳粉或小金属颗粒。

•IP54/UL 12:这个等级可以提供对气体粉尘以及各个方向的轻度溅水的保护。

与IP21/UL 1 的防护等级相比,IP54/UL 12防护等级具有以下特点:•与IP21/UL 1 的防护等级相同的部塑料罩。

•不同的出风口侧塑料盖板。

•附加一个部风扇以改善冷却。

•更大的外部尺寸。

•同样的容量(不需要降容使用)。

⏹环境条件1、海拔高度•海拔高度在0~1000米时,输出电流=I2N 额定电流•海拔高度在1000~2000米时,每升高100米则P N和I2N 降容1%。

•如果安装地点海拔高度高于2000米,请联系当地的ABB变频器。

2、环境温度•最低温度-15℃-不允许有结霜。

•最高温度(fsw=1或4KHZ)为40℃。

fsw指开关频率•如果P N和I2N 降容到90%时,允许温度为50℃.•如果P N和I2N 降容到80%时,允许最高温度(fsw=8KHZ)为40℃。

•如果P N和I2N 降容到65%时,允许最高温度(fsw=12KHZ)为30℃.•温度在40~50℃之间,温度高于40℃时(fsw=4KHZ)每增加1℃,额定输出电流降低1%。

实际输出电流要乘以降容因子例如:如果环境温度是50℃,那么降容因子为100%-1%/℃x10℃=90%或0.90则输出电流为0.90 xI2N 。

3、相对湿度•小于95%(不允许结露)4、污染级别•不允许有导电性粉尘存在。

•ACS510应根据外壳防护等级安装在清洁的通风环境中。

•冷却空气必须是清洁的,无腐蚀性气体和无导电性粉尘。

•化学气体:Class 3C2•固体颗粒:Class 3S2二、基本型控制盘使用三、参数设置Group 99:启动数据此参数组专门用于配置:•设置变频器Group 01:运行数据这些参数包括了变频器装置的运行数据,包括实际信号。

宝米勒MC200系列矢量型变频器说明书

宝米勒MC200系列矢量型变频器说明书
前言
前 言
首先感谢您选用宝米勒电气技术有限公司生产的 MC200 系列高性能矢量型变频 器。 请务必将这本用户手册送达贵处实际使用者手里,并请妥善保存以备将来参考 之用。 在使用变频器之前,请仔细阅读本手册,以保证正确使用并充分发挥其优越性 能。若对其中功能及性能方面有所疑惑,请咨询我公司技术人员,以获得帮助,我 们将竭诚为您服务。 MC200 系列变频器是我公司自主知识产权,自行研发,生产的高品质、多功能、 低噪音的矢量控制型通用变频器。适用于三相交流电动机转矩和速度的无传感器矢 量驱动控制系统。本系列变频器规格齐全,额定功率从 0.75KW~315KW 供用户选用。 MC200 系列变频器采用 32 位电机专用处理芯片 DSP 微处理器控制,选用具有现 代先进技术水平的智能化功率模块(IPM 和 IGBT) ,因此,具有很高的运行可靠性和 功能多样性,实现了对电机的大力矩、高精度、宽调速,其脉冲宽度调制的开关频 率是可选的。可实现 15kHz 静音调制频率,因而降低了电动机的噪声,全面而完善 的保护功能为变频器和电动机提供了良好的保护。 由于致力于变频器的不断创新与改善,本公司提供的资料如有变更,恕不另行 通知。
2.5.1 外形尺寸 ························································································ 10 2.5.2 操作面板尺寸·················································································· 12
1.3 变频器使用注意事项 ············································································· 2 1.4 变频器运行的环境条件 ········································································· 4 第二章 产品信息································································································· 6 2.1 变频器型号说明 ···················································································· 6 2.2 变频器铭牌说明 ···················································································· 6 2.3 变频器系列型号 ···················································································· 7 2.4 产品技术指标及规格 ············································································· 9 2.5 变频器系列尺寸 ·················································································· 10

ABB变频器使用说明书

ABB变频器使用说明书

一、环境条件⏹防护等级IP21/UL 1: 这个等级规定安装现场无粉尘, 无腐蚀性气体或液体, 无导电性颗粒物, 例如凝露、碳粉或小金属颗粒。

IP54/UL 12: 这个等级可以提供对气体粉尘以及各个方向的轻度溅水的保护。

•与IP21/UL 1 的防护等级相比, IP54/UL 12防护等级具有以下特点:•与IP21/UL 1 的防护等级相同的内部塑料罩。

•不同的出风口侧塑料盖板。

•附加一个内部风扇以改善冷却。

•更大的外部尺寸。

•同样的容量(不需要降容使用)。

⏹环境条件• 1.海拔高度•海拔高度在0~1000米时, 输出电流=I2N 额定电流海拔高度在1000~2023米时, 每升高100米则PN和I2N 降容1%。

假如安装地点海拔高度高于2023米, 请联系本地的ABB变频器。

• 2.环境温度•最低温度-15℃-不允许有结霜。

•最高温度(fsw=1或4KHZ)为40℃。

fsw指开关频率•假如PN和I2N 降容到90%时, 允许温度为50℃.•假如PN和I2N 降容到80%时, 允许最高温度(fsw=8KHZ)为40℃。

•假如PN和I2N 降容到65%时, 允许最高温度(fsw=12KHZ)为30℃.温度在40~50℃之间, 温度高于40℃时(fsw=4KHZ)每增长1℃, 额定输出电流减少1%。

实际输出电流要乘以降容因子例如:假如环境温度是50℃, 那么降容因子为100%-1%/℃x10℃=90%或0.90则输出电流为0.90 xI2N 。

•3.相对湿度•小于95%(不允许结露)•4.污染级别•不允许有导电性粉尘存在。

•ACS510应根据外壳防护等级安装在清洁的通风环境中。

•冷却空气必须是清洁的, 无腐蚀性气体和无导电性粉尘。

•化学气体: Class 3C2固体颗粒: Class 3S2二、基本型控制盘使用三、参数设立Group 99:启动数据•此参数组专门用于配置:•设立变频器•输入电机数据Group 01:运营数据这些参数涉及了变频器装置的运营数据, 涉及实际信号。

ABB变频器说明书

ABB变频器说明书

低压交流传动用户手册ACS510-01 变频器 (1.1...132 kW)2ACS510 用户手册ACS510 变频器手册Industrial IT 标记及Drive IT 产品名称为ABB 公司所持有的注册商标。

CANopen 为 CAN 组织所持有的注册商标。

ControlNet 为 ControlNet 国际组织所持有的注册商标。

DeviceNet 为 Open DeviceNet 供应商协会所持有的注册商标。

DRIVECOM 为 DRIVECOM 用户组织所持有的注册商标。

Interbus 为 Interbus Club 组织所持有的注册商标。

LonWorks 为 Echelon 公司所持有的注册商标。

Metasys 为 Johnson Controls 公司所持有的注册商标。

Modbus 和 Modbus Plus 为施耐德公司所持有的注册商标。

Profibus 为 Profibus 贸易组织所持有的注册商标。

Profibus-DP 为 西门子公司所持有的注册商标。

通用手册ACS510-01 用户手册 (1.1…132 kW)•安全指南•安装•启动•内置现场总线•现场总线适配器•诊断•维护•技术数据可选件手册( 现场总线适配器, I/O 扩展模块等,手册和可选件一起发货 )继电器输出扩展模块•安装•启动•诊断•技术数据© 2007 ABB 版权所有ACS510 用户手册3安全指南警告! 只允许专业技术人员安装 ACS510!警告! 即使电机已经停止, 功率端子 U1, V1, W1和 U2, V2, W2 以及UDC+, UDC-或BRK+ , BRK- 上面依然存在危险电压!警告!主回路电源得电后即存在危险电压。

电源断开后等候5分钟(让中间回路电容充分放电)再打开前面板。

警告!ACS510断电后,在继电器端子上 ( RO1…RO3 )依然可能有外部危险电压。

警告! 当两个或两个以上的变频器的控制端子并联使用时,用于控制连接的辅助电源应来自同一个单元或外部电源。

ABB变频器 说明书附电路图的参数设置(一拖二 恒压)之欧阳数创编

ABB变频器 说明书附电路图的参数设置(一拖二 恒压)之欧阳数创编

ABB变频器说明书附电路图的参数设置(一拖二)
9902=7PFC应用宏
1002=6 DI6启停 / 1002=1 DI1启停
1102=1 (DI1为EXT1/EXT2选择) / 1102=6 (DI6为EXT1/EXT2选择)
1401=31 (继电器1)
1402=31 (继电器2)
1403=0 继电器3不启用
4010=19 (内部给定目标值)
4011=(目标压力/远程表量程)×100%
8117=1 (辅泵台数)
8118=12 (自动切换间隔时间)
8119=100%
8120=4 (DI4——第一个继电器使能,DI5——第二个继电器使能)
8127=2(2台电机,两个PFC继电器)
8112= (#1减泵频率)
8113= (#2减泵频率)
8115= 25~60S (延时加泵时间)
8116= 5~15S (延时减泵时间)
2605=1(线性曲线,恒转矩负载) / 2605=2(平方型曲线)
2606= (开关频率/载波频率,调节电机声音)
1601=0 (运行允许功能取消)
如选择AI1反馈输入,4016=1 (AI1为ACT1反馈输入)
休眠功能设置:
4022=7
4023= (休眠频率,一般比正常运行频率低1~3HZ左右)
4024= (休眠延时,30~60S)
4025=5~10% (唤醒偏差)
4026= (唤醒延时,10~30S)
辅助参数:
2113= (启动延时)
2102=1(自由停车)/ 2(减速停车)。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

宝米勒变频器说明书精选文档TTMS system office room 【TTMS16H-前言感谢您选用宝米勒高性能矢量变频器!本产品应用于三相感应电动机的变速驱动控制。

本手册详细记载了宝米勒MC200P系列高性能风机泵类专用变频器的安装、操作、使用等内容,请在安装、操作、使用变频器前认真阅读。

请严格按照手册中记载的安装、安全信息、注意事项、操作和使用方法等指示内容使用变频器。

请一定要在本手册中记载的各种规格范围内正确选择和使用变频器。

正确的选型、安装和使用有利于变频器长期可靠的工作。

本手册所记载的内容有可能不经通知而变更,敬请谅解。

请勿擅自转载本手册部分或全部内容。

若发现本手册有误或表述不清楚的地方请随时垂询。

阅读本手册后,请妥善保管以便于日后查阅!目录第一章注意事项 (1)开箱检查注意事项 (1)安全注意事项 (1)变频器使用注意事项 (3)变频器运行的环境条件 (5)第二章产品信息 (7)变频器型号说明 (7)变频器铭牌说明 (7)变频器系列型号规格 (8)产品技术指标及规格 (10)变频器尺寸 (12)操作键盘外形及尺寸 (12)变频器外形及尺寸 (13)第三章安装与配线 (13)变频器在长期存放后的安装 (17)变频器的安装 (17)变频器的配线 (18)选配件与变频器的连接 (20)变频器基本运行配线连接 (22)主电路输入、输出和接地端子 (23)控制回路端子的连接 (25)主控板上的跳线开关设置 (28)第四章变频器的显示与操作 (30)操作键盘外观及说明 (30)按键功能说明 (30)LED显示及指示灯说明 (30)LED显示内容切换 (31)功能数据的修改和查阅 (33)变频器试运行 (34)变频器试运行前的检查项目 (34)变频器试运行的顺序 (34)变频器试运行的操作 (35)第五章功能参数简表 (36)第六章详细功能介绍 (56)F0组基本功能组 (56)F1组电机参数组 (61)F2组矢量控制组 (62)F3组V/F控制组 (64)F4组输入端子组 (67)F5组输出端子组 (75)F6组起停控制组 (82)F7组键盘与显示组 (88)F8组辅助功能组 (91)F9组保护与故障组 (95)FA组PID功能组 (99)FB组摆动频率运行组 (105)FC组简易PLC及多段速功能组 (107)FD组串行通讯功能组 (111)FE组保留功能组 (113)FF组厂家参数组 (113)FH组用户密码组 (113)第七章故障对策 (114)故障报警及对策一览表 (114)预警信息 (118)密码解除 (118)第八章保养、维护 (119)日常保养及维护 (120)定期维护 (121)变频器易损器件更换 (121)变频器的存贮 (122)变频器的保修 (122)第九章选配件 (124)制动组件 (124)制动单元 (124)制动电阻的选用 (124)外接制动单元的接线和功能 (126)交流和直流电抗器 (127)交流电抗器 (127)直流电抗器 (127)无线电噪声滤波器 (127)键盘通信电缆 (127)输入/输出交流电抗器、直流电抗器规格 (128)输入滤波器、输出滤波器规格 (129)第十章用户参数设置记录 (130)附录一变频器在多粉尘现场的安装使用要求..131附录二变频器EMC设计安装指南 (133)附录三通讯协议 (142)第一章注意事项开箱检查注意事项※本机在运输过程中是否有破损现象,若发现有损坏(机体上的损伤或缺失),请与您的供应商联系解决。

※本机铭牌上的型号规格及额定值是否与您订货的要求一致。

※螺钉等紧固部件是否有松动或掉落。

※如果您订购了本机选配件,请确认收到的选配件是您所需要的。

安全注意事项本手册中有关安全的注意事项分为:危险:如果没有按要求操作,可能造成严重设备损坏或人员伤害。

注意:如果没有按要求操作,可能造成中等程度的人员伤害或造成设备损坏。

变频器的安装变频器的配线变频器的维护其他警示标志变频器使用注意事项●电机发热、噪声及振动本系列变频器为电压型变频器,输出电压是PWM波,含有一定的谐波。

因此,使用时电机的温升、噪声和振动会略有增加。

●电机的热保护如果选用电机与变频器额定容量不符,特别是变频器功率大于电机功率时请务必调整变频器内电机保护相关参数值或在电机前端加装热继电器以保证电的安全运行。

●三相输入改成两相输入不可将本系列变频器中三相变频器改成两相电源输入,否则可能会出现故障。

如果现场只有两相电源,应将缺相保护功能取消后降额使用。

●恒转矩低速运行变频器驱动普通电机长期低速运行时,由于散热效果变差,电机温度升高,所以不宜长期低速运行。

如果需低速恒转矩长期运行,必须选用特殊的变频电机。

●负载机械的振动变频器在一定的输出频率范围内运行,可能会遇到负载装置的机械共振点,可通过设置变频器内跳跃频率参数来避开。

●超过50Hz以上频率运行超过50Hz运行,除了考虑振动、噪音增大等因素外,还必须确保符合电机轴承及机械装置的使用速度范围的要求,请务必事先查询。

●机械装置的润滑减速箱及齿轮电机等需要润滑的机械装置长期低速运行时,由于润滑效果变差,可能会带来损坏,请务必事先查询。

●额定电压值以外的使用不适合在本手册所规定的允许输入工作电压范围之外使用变频器,否则易造成变频器内器件损坏。

如果电网电压超限,请使用调压器进行变压处理。

●位势负载对于位势负载,电机四象限运行,会出现负转矩运行工况,此时变频器应考虑选配制动组件,否则会产生过流或过压故障而跳闸。

22kw及以上的变频器应选配外接制动单元及制动电阻,及以下的变频器内置制动单元,只需外配制动电阻。

●改善功率因数的电容或浪涌吸收用压敏器件由于变频器的输出是电压源PWM 脉冲波,输出侧如安装有改善功率因数的电容 或防雷用压敏电阻等,易引发变频器故障跳闸或器件的损坏,请务必拆除。

如图所示:●● 特殊用法● 温度● ● ● ● ● 不要把变频器安装在存在大气污染的环境中,例如,存在灰尘、腐蚀性气体等的环境中。

● 水变频器的安装位置切记要远离有可能出现淋水的地方。

例如,不要把变频器安装在水管下面,因为水管的表面有可能结露。

禁止把变频器安装在湿度过大和有可能出现结露的地方。

●冷却在变频器的附近不要安装有对冷却空气流通造成负面影响的其它设备。

确认变频器的冷却风口处于正确的位置,不妨碍空气的流通。

●变频器报废注意事项电解电容:主回路的电解电容和印制板上的电解电容焚烧时可能发生爆炸。

焚烧塑料的废气:操作键盘等塑胶件焚烧时会产生有毒气体。

处理方法:请作为工业垃圾进行处理。

第二章 产品信息变频器型号说明图 2-1 变频器的型号变频器铭牌说明 在变频器箱体的右侧板上方,贴有标示变频器型号及规格的铭牌,铭牌内容如 图2-2所示。

图 2-2 变频器的铭牌 变频器系列型号规格 2.3.1 壁挂式安装变频器型号规格 变频器型号 额定电压(V ) 额定电流(A ) 额定功率 (KW )安装方式 MC200P0055T4 380 13壁挂 MC200P0075T4 380 18壁挂MC200P0110T4 380 24 11 壁挂 MC200P0150T4 380 30 15壁挂 MC200P0185T4 380 38壁挂MC200P0220T4 380 45 22 壁挂 MC200P0300T4 380 60 30 壁挂 MC200P0370T4 380 75 37 壁挂 MC200P0450T4 380 91 45 壁挂 MC200P0550T4 380 112 55 壁挂 MC200P0750T4 380 150 75 壁挂 MC200P0900T4 380 176 90 壁挂 MC200P1100T4 380 210 110 壁挂 MC200P1320T4 380 253 132 壁挂 MC200P1600T4 380 304 160 壁挂 MC200P1850T4 380340185壁挂MC 200 P 0110 T4 产品类别产品系列 输入电压相数、等级 T1: 单相 220V T2: 三相 220V 负载类型 G :矢量重载型P :风机泵类型 适配电机功率 0110:11KW 功率= 代码× 变频器型变频器功额定输入额定输出公司名称 产品条码 宝米勒变频器 Guangzhou Bmller Electric MODEL : POWER : 15KWINPUT : AC 3PH 400V OUTPUT : AC 3PH 0~400V 0~ MC200SN 产品编号2.3.2 立柜落地式安装变频器型号规格产品技术指标及规格变频器尺寸(单位:mm)2.5.1 操作键盘外形及安装尺寸图 2:壁挂式安装(22KW-45KW)表二 22KW-45KW壁挂式尺寸图 3:壁挂式安装(55KW-400KW)表三 55KW-400KW壁挂式尺寸图4:落地式安装(11KW-1000KW)表四 11KW-1000KW柜式变频器尺寸第三章安装与配线变频器在长期存放后的安装如果变频器的存放时间超过2年后进行安装,必须对其中的电容器重新进行处☆请务必在供电电源和变频器电源输入端子(L1、L2、L3)间接入空气开关或接触器。

空气开关或接触器作为变频器的电源开关,同时还可以对供电电源起保护作用。

进线开关、接触器不能用来控制变频器的起停。

选择请参照表3-1。

☆请务必在变频器主电路的接地端子与供电电源的保护地之间可靠连接地线,接地电缆的线径不能小于变频器电源输入端进线电缆的线径,接地阻抗小于4Ω。

☆请务必保证变频器主电路端子与电缆连接高度可靠。

☆完成电路接线后,务必检查以下几点:1、所有连接是否都正确无误?各端子和连接线之间是否有短路或对地短路?2、有无线路漏接?螺钉是否有松动?有无线头、螺钉、工具遗留在设备内部?表3-1 推荐的空气开关、接触器容量和导线截面积3.3.1 选配件与变频器的连接☆交流输入电抗器当电网波形畸变严重,或变频器在配置直流电抗器后,变频器和电源之间高次谐波的相互影响还不能满足要求时,可增设交流输入电抗器。

交流输入电抗器还可提高变频器输入侧的功率因数。

☆输入侧EMI滤波器可选配EMI滤波器来抑制从变频器电源线发出的高频噪声干扰。

☆接触器在系统保护功能动作时能切除电源,防止故障扩大。

注意不要用接触器来控制电机的启停。

☆直流电抗器为防护电源对变频器的影响,保护变频器和抑制高次谐波,在下列情况下,应配置直流电抗器。

1、当给变频器供电的同一电源节点上有开关式无功补偿电容器屏或带有可控硅相控负载时,因电容器屏开关切换引起的无功瞬变致使网压突变和相控负载造成在谐波和电网波形缺口,有可能对变频器的输入整流电路造成损害;2、当变频器供电三相电源的不平衡度超过3%时;3、当要求提高变频器输入端的功率因数到时;4、当变频器接入大容量变压器时,变频器的输入电源回路流过的电流有可能对整流电路造成损害。

相关文档
