《理想变压器》教学设计(最简版)
物理：5.4《变压器》教案(新人教版选修3-2)
变压器一、素质教育目标(一)知识教学点1．了解变压器的构造及工作原理。
2．掌握理想变压器的电压、电流与匝数间关系。
3．掌握理想变压器工作规律并能运用解决实际问题。
(二)能力训练点1．通过观察演示实验，培养学生物理观察能力和正确读数的习惯。
2．从变压器工作规律得出过程中培养学生处理实验数据及总结概括能力。
3．从理想变压器概念引入使学生了解物理模型建立的基础和建立的意义。
(三)德育渗透点1．通过原副线圈的匝数与绕线线径关系中体会物理学中的和谐、统一美。
2．让学生充分体会能量守恒定律的普遍性及辩证统一思想。
3．培养学生尊重事实，实事求是的科学精神和科学态度。
二、重点、难点、疑点及解决办法1．重点变压器工作原理及工作规律。
2．难点(1)理解副线圈两端的电压为交变电压。
(2)推导变压器原副线圈电流与匝数关系。
(3)掌握公式中各物理量所表示对象的含义。
3．疑点变压器铁心是否带电即如何将电能从原线圈传输出到副线圈。
4．解决办法(1)通过演示实验来研究变压器工作规律使学生能在实验基础上建立规律。
(2)通过理想化模型建立及理论推导得出通过原副线圈电流与匝数间的关系。
(3)通过运用变压器工作规律的公式来解题使学生从实践中理解公式各物理量的含义。
三、课时安排3课时四、教具准备可拆式变压器、投影交流电流表(2只)、投影交流电压表(2只)、导线若干学生电源、小电珠(5只、2.5V，0.3A)、电键(4只)五、学生活动设计1．通过参与演示实验观察、数据处理、得出结论的全过程，使学生获得新知识。
2．通过提问引发学生思考，并应用学到的知识来解决实际问题。
4．通过练习掌握公式的应用及理解公式各物理量的含义。
六、教学过程(一)明确目标通过实验得出变压器工作规律并能运用解决实际问题。
(二)整体感知这节内容承上启下，它是电磁感应知识与交变电流概念的综合应用，体现出了交变电流的优点，为电能输送奠定了基础。
(三)重点、难点的学习与目标完成过程1．引入新课幻灯打出一组数据从以上表格可看到各类用电器额定工作电压往往不同，可我们国家民用统一供电均为220V，那这些元件是如何正常工作的呢？出示已拆录音机，指出变压器。

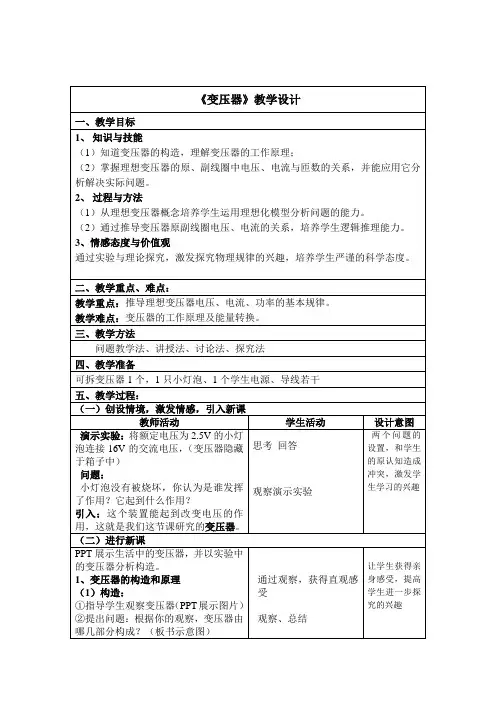

5.4《变压器》教学设计 教案-人教版高中物理选修3-2
否仍成立？
学生推导
（三）范例分析、变式训练
例1：理想变压器原、副线圈匝数
比为10∶1，下列说法中正确的是
A．穿过原、副线圈每一匝磁通量
之比是10∶1
B．穿过原、副线圈每一匝磁通量
的变化率相等，但穿过每匝线圈的
磁通量并不相等
C．原、副线圈每一匝产生的电动
势瞬时值之比为10∶1
D．正常工作时，原、副线圈的输
入、输出功率之比为1∶1
例2：
例3:如图所示，分析滑片P向b端
滑动时，各表的读数变化情况。
①V1; ②
V2; ③
A1; ④
A2。
学生思考并解答
巩固变压器的
变压规律及工
作原理
（四）学以致用
1、学习完变压器，你能准确的说出
实验中小灯泡未被烧坏的原因了
吗？
交流发言
让学生体会科
学发明并不是
遥不可及的，
只要善于思
考。
对学生进
行情感态度和
价值观的教育（五）课堂总结、点评。
高二物理《变压器》教案3篇
高二物理《变压器》教案3篇高二物理《变压器》教案2中国民用供电使用三相电作为楼层或小区进线，多用星形接法，其相电压为220V，而线电压为381V(近似值)，需要中性线，一般也都有地线，即为三相五线制。
而进户线为单相线，即三相中的一相，对地或对中性线电压均为220V。
一些大功率空调等家用电器也使用三相四线制接法，此时进户线必须是三相线。
工业用电多使用6kV以上高压三相电进入厂区，经总降压变电所、总配电所或车间变电所变压成为较低电压后以三相或单相的形式深入各个车间供电。
一、知识目标1、知道三相交变电流是如何产生的．了解三相交变电流是三个相同的交流电组成的．2、了解三相交变电流的图象，知道在图象中三个交变电流在时间上依次落后1／3周期．3、知道产生三相交变电流的三个线圈中的电动势的最大值和周期都相同，但它们不是同时达到最大值（或为零）．4、了解三相四线制中相线（火线）、中性线、零线、相电压、线电压等概念．5、知道什么是星形连接、三角形连接、零线、火线、线电压及相电压．二、能力目标1、培养学生将知识进行类比、迁移的能力．2、使学生理解如何用数学工具将物理规律建立成新模型3、训练学生的空间想象能力的演绎思维能力．4、努力培养学生的实际动手操作能力．三、情感目标1、通过了解我国的电力事业的发展培养学生的爱国热情2、让学生在学习的过程中体会到三相交流电的对称美教学建议教材分析三相电流在生产和生活中有广泛的应用，学生应对它有一定的了解．但这里只对学生可能接触较多的知识做些介绍，而不涉及太多实际应用中的具体问题．三相交变电流在生产生活实际中应用广泛，所以其基本常识应让每个学生了解．教法建议1、在介绍三相交变电流的产生时，除课本中提供的插图外，教师可以再找一些图片或模型，使学生明白，三个相同的线圈同时在同一磁场中转动，产生三相交变电流，它们依次落后1／3周期．三相交变电流就是三个相同的交变电流，它们具有相同的最大值、周期、频率．每一个交变电流是一个单相电．2、要让学生知道，三个线圈相互独立，每一个都可以相当于一个独立的电源单独供电．由于三个线圈平面依次相差120o角．它们达到最大值（或零）的时间就依次相差1／3周期．用挂图配合三相电机的模型演示，效果很好．让三个线圈通过星形连接或三角形连接后对外供电，一方面比用三个交变电流单独供电大大节省了线路的材料，另一方面，可同时提供两种不同电压值的交变电流．教师应组织学生观察生活实际中的交变电流的连接方式，理解课本中所介绍的三相电的连接．教学设计方案三相交变电流教学目的１、知道三相交变电流的产生及特点．２、知道星形接法、三角形接法和相电压、线电压知识．教具：演示用交流发电机教学过程：一、引入新课本章前面学习了一个线圈在磁场中转动，电路中产生交变电流的变化规律．如果三组互成120°角的线圈在磁场中转动，三组线圈产生三个交变电流．这就是我们今天要学习的三相交变电流．板书：第六节三相交变电流二、进行新课演示单相交流发电机模型：只有一个线圈在磁场中转动，电路中只产生一个交变电动势，这样的发电机叫单相交流发电机．它发出的电流叫单相交变电流．演示：三相交流发电机模型，提出研究三相交变电流的产生．板书：一、三相交变电流的产生１、三相交变电流的.产生：互成120°角的线圈在磁场中转动，三组线圈各自产生交变电流２、三相交变电流的特点：最大值和周期是相同的．板书：三组线圈到达最大值(或零值)的时间依次落后1/3周期我们还可以用图像描述三相交变电流板书：三相交变电流的图像三组线圈产生三相交变电流可对三组负载供电，那么三组线圈和三个负载是怎样连接的呢？板书：二、星形连接和三角形连接1、星形连接说明：在实际应用中，三相发电机和负载并不用６条导线连接，而是把线圈末端和负载之间用一条导线连接，这就是我们要学习的星形连接①把线圈末端和负载之间用一条导线连接的方法叫星形连接（符号Ｙ）②端线、火线和中性线、零线从每个线圈始端引出的导线叫端线，也叫相线，在照明电路里俗称火线．从公共点引出的导线叫中性线，照明电路中，中性线是接地的叫做零线．③相电压和线电压端线和中性线之间的电压叫做相电压两条端线之间的电压叫做线电压．我国日常电路中，相电压是220Ｖ、线电压是380Ｖ2、三角形连接①把发电机的三个线圈始端和末端依次相连的方式叫三角板连接（符号△）②相电压和线电压两条端线之间的电压就是其中一个线圈的相电压，所以三角形连接中相电压等于线电压．高二物理《变压器》教案3教学目标一、知识目标1、知道变压器的构造.知道变压器是用来改变交流电压的装置.2、理解互感现象，理解变压器的工作原理.3、掌握理想变压器工作规律并能运用解决实际问题.4、理解理想变压器的原、副线圈中电压、电流与匝数的关系，能应用它分析解决基本问题.5、理解变压器的输入功率等于输出功率.能用变压器的功率关系解决简单的变压器的电流关系问题.6、理解在远距离输电时，利用变压器可以大大降低传输线路的电能消耗的原因.7、知道课本中介绍的几种常见的变压器.二、能力目标1、通过观察演示实验，培养学生物理观察能力和正确读数的习惯.2、从变压器工作规律得出过程中培养学生处理实验数据及总结概括能力.3、从理想变压器概念引入使学生了解物理模型建立的基础和建立的意义.三、情感目标1、通过原副线圈的匝数与绕线线径关系中体会物理学中的和谐、统一美.2、让学生充分体会能量守恒定律的普遍性及辩证统一思想.3、培养学生尊重事实，实事求是的科学精神和科学态度.教学建议教材分析及相应的教法建议1、在学习本章之前，首先应明确的是，变压器是用来改变交变电流电压的.变压器不能改变恒定电流的电压.互感现象是变压器工作的基础.让学生在学习电磁感应的基础上理解互感现象.这里的关键是明白原线圈和副线圈有共同的铁芯，穿过它们的磁通量和磁通量的变化时刻都是相同的.因而，其中的感应电动势之比只与匝数有关.这样原、副线圈的匝数不同，就可以改变电压了.2、在分析变压器的原理时，课本中提到了次级线圈对于负载来讲，相当于一个交流电源一般情况下，忽略变压器的磁漏，认为穿过原线圈每一匝的磁通量与穿过副线圈的磁通量总是相等的.这两个条件，都是理想变压器的工作原理的内容.利用课本中的这些内容，教师在课堂上，首先可以帮助学生分析变压器原理，原线圈上加上交变流电后，铁心中产生交变磁通量;在副线圈中产生交变电动势，则副线圈相当于交流电源对外供电.在这个过程中，如果从能量角度分析，可以看成是电能(原线圈中的交变电流)转换成磁场能(铁心中的变化磁场)，磁场能又转换成电能(副线圈对外输出电流).所以，变压器是一个传递能量的装置.如果不计它的损失，则变压器在工作中只传递能量不消耗能量.要使学生明白，理想变压器是忽略了变压器中的能量损耗，它的输出功率与输入功率相等，这样才得出原、副线圈的'电压、电流与匝数的关系式.在解决有两个副线圈的变压器的问题时，这一点尤其重要.当然，在初学时，有两个副线圈的变压器的问题，不做统一要求，不必急于去分析这类问题.对于学有余力的学生，可引导他们进行分析讨论.3、学生对变压器原理和变压器中原、副线圈的电压、电流的关系常有一些似是而非的模糊认识，引导学生认真讨论章后习题，对学生澄清认识会有所帮助.4、变压器的电压公式是直接给出的.课本中利用原、副线圈的匝数关系，说明了什么是升压变压器和什么是降压变压器，这也是为了帮助学生能记住电压关系公式.利用变压器的输出功率和输人功率相等的关系，得到了 I1I2=U1U2.建议教师做好用输出负载调节输入功率的演示实验.引导学生注意观察，当负载端接入的灯泡逐渐增多时，原、副线圈上的电压基本上不发生变化，原线圈中的电流逐渐增大，副线圈中的电流也逐渐增大.5、介绍几种常见的变压器，是让学生能见到真实的变压器的外型和了解变压器的实际构造.教师应当尽可能多地找一些变压器的给学生看一看.变压器在生产和生活中有十分广泛的应用.课本中介绍了一些，教学中可根据实际情况向学生进行介绍，或看挂图、照片、实物，或参观，以开阔学生眼界，增加实际知识6、电能的输送，定性地说明了在远距离输送电能时，采用变压器进行高压输电可以大大减少输电线路上的电能损失.这里重点描述了输电线上的电流大小与造成的电热损失的关系，教师应帮助学生分析，理解采用高压输电的必要性.教学重点、难点、疑点及解决办法1、重点：变压器工作原理及工作规律.2、难点：(l)理解副线圈两端的电压为交变电压.(2)推导变压器原副线圈电流与匝数关系.(3)掌握公式中各物理量所表示对象的含义.3、疑点：变压器铁心是否带电即如何将电能从原线圈传输出到副线圈.4、解决办法：(l)通过演示实验来研究变压器工作规律使学生能在实验基础上建立规律.(2)通过理想化模型建立及理论推导得出通过原副线圈电流与匝数间的关系.(3)通过运用变压器工作规律的公式来解题使学生从实践中理解公式各物理量的含义。
变压器 教学设计 说课稿 教案
变压器教学目标一、知识目标1．了解变压器的构造及其工作原理；2．掌握理想变压器的原、副线圈中电压、电流与匝数的关系，并能应用它分析解决基本问题。
二、能力目标1．通过探究变压器线圈两端的电压与匝数的关系实验，培养学生的实验能力，提高概括能力。
2．从理想变压器概念引入使学生了解物理模型建立的基础和意义。
三、情感目标让学生充分体会能量守恒定律的普遍性及辩证统一思想。
教学过程引入课题师：生活中各种用电设备所需的电压并不相同，电灯、洗衣机等家用电器需要220V的电压，而电视机显像管却需要10kV以上的高电压。
同学们都知道家里电源都是交流220V，那么电视内部是怎么实现电压升高的呢？为了解决这个问题老师献给大家变个魔术，老师直接把小灯泡接在一段导线上就能让其发光。
师：下面请同学们想一想小灯泡并没有直接连在电源上，那么供小灯泡发光的电压是怎么产生的呢？生：可以利用电磁感应，让线圈处于变化的磁场中，那么小灯泡就会发光。
师：变化的磁场谁来提供呢？生：变化的电流师：非常好。
下面请这位同学画一下电路图。
师：展示自己实验的装置，给大家。
师：生活中类似于这样的装置很多，这类装置就是我们通常所说的变压器。
变压器的构造：一个闭合的铁芯上绕A、B两组线圈。
线圈A与交流电源相连，线圈B接线灯泡。
当线圈A的电路断开或闭合的瞬间，小灯泡就会发光。
板书：变压器（一）变压器构造及原理师：变压器由哪几部分组成？它又是怎样工作的？教师在黑板上画单相变压器示意图及其在电路图中的符号（见图1），要求学生搞清图中所用字母和符号的意义。
板书：闭合铁心原线圈（初级线圈，一次线圈）n1匝副线圈（次级线圈，二次线圈）n2匝U1：输入电压U2：输出电压师：变压器的工作原理又是什么？当变压器的原线圈接上交变电源后，副线圈两端为什么会用电压而使小灯泡发光呢？请解释产生这一现象的原因和过程？师：（提示）两个线圈之间有没有导线相连？靠什么联系的？生：当原线圈接交变电源后，在闭合的铁芯内产生了变化的磁通量，它通过副线圈并使副线圈两端产生感应电动势。

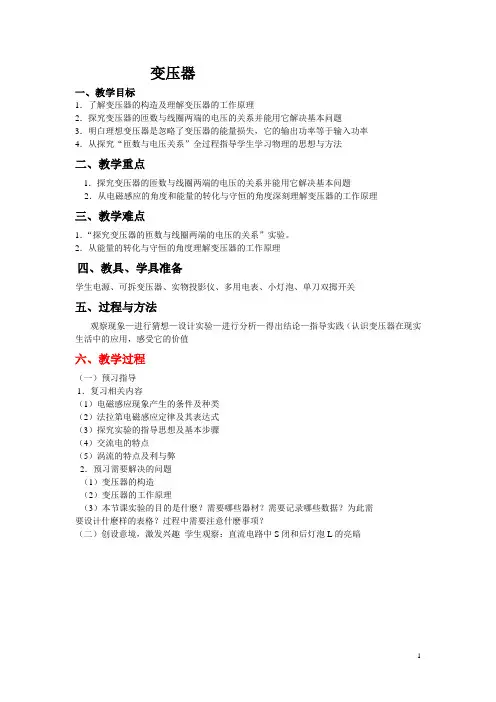

变压器 说课稿 教案 教学设计
变压器一、教学目标1．了解变压器的构造及理解变压器的工作原理2．探究变压器的匝数与线圈两端的电压的关系并能用它解决基本问题3．明白理想变压器是忽略了变压器的能量损失，它的输出功率等于输入功率4．从探究“匝数与电压关系”全过程指导学生学习物理的思想与方法二、教学重点1．探究变压器的匝数与线圈两端的电压的关系并能用它解决基本问题2．从电磁感应的角度和能量的转化与守恒的角度深刻理解变压器的工作原理三、教学难点1．“探究变压器的匝数与线圈两端的电压的关系”实验。
2．从能量的转化与守恒的角度理解变压器的工作原理四、教具、学具准备学生电源、可拆变压器、实物投影仪、多用电表、小灯泡、单刀双掷开关五、过程与方法观察现象—进行猜想—设计实验—进行分析—得出结论—指导实践（认识变压器在现实生活中的应用，感受它的价值六、教学过程（一）预习指导1．复习相关内容（1）电磁感应现象产生的条件及种类（2）法拉第电磁感应定律及其表达式（3）探究实验的指导思想及基本步骤（4）交流电的特点（5）涡流的特点及利与弊2．预习需要解决的问题（1）变压器的构造（2）变压器的工作原理（3）本节课实验的目的是什麽？需要哪些器材？需要记录哪些数据？为此需要设计什麽样的表格？过程中需要注意什麽事项？（二）创设意境，激发兴趣学生观察：直流电路中S闭和后灯泡L的亮暗学生思考：把两个没有用导线相连的线圈套在同一个闭合铁芯,一个线圈连到交流电源上, 另一个线圈与灯泡构成闭合回路。
猜想:接通交流电源开关S,灯泡L回发光吗?(鼓励学生敢于说出自己的想法)教师演示:实验是检验真理的标准,回逆前面的猜想,教师演示,验证猜想。
教师提问:你的猜想是正确的,能说出你的依据吗?教师点拨:闭合S,由于电流的大小、方向在不断变化，在铁芯中激发的磁场也不断变化，这个变化的磁场也通过与灯泡L相连线圈，产生感应电动势，所以两线圈之间没有导线相连，灯泡中也有电流通过，从而发光。
学生猜想：那么产生感应电动势的线圈两端电压与线圈匝数有什么关系？(猜想需要在知道一些知识的基础上进行。
高中物理《理想变压器的原理和应用》教案
高中物理《理想变压器的原理和应用》教案教学目标：1.了解理想变压器的原理和结构。
2.掌握理想变压器的电压变换关系。
3.了解理想变压器的应用。
教学重点：1.理解理想变压器的原理和结构。
2.掌握理想变压器的电压变换关系。
教学难点：1.理解理想变压器的原理和结构。
2.掌握理想变压器的电压变换关系。
教学过程：一、导入（5分钟）1.引入话题：请同学们回顾一下前几节课学过的内容，你们能说出什么是变压器吗？2.听同学回答。
二、理论讲解（15分钟）1.理想变压器的原理：理想变压器是由两个线圈和一个铁芯组成的。
其中一个线圈称为主线圈，通常接在电源上；另一个线圈称为副线圈，通常接在负载上。
2.理想变压器的结构：理想变压器由铁芯、主线圈和副线圈组成。
铁芯的作用是增强磁通，主线圈和副线圈则是通过铁芯相互绕绕而成。
3.理想变压器的电压变换关系：根据法拉第电磁感应定律，主线圈中的电流变化会产生磁场变化，从而在副线圈中诱发出电动势。
根据电磁感应定律，电动势的大小与磁通的变化率成正比，即：ε2/ε1 = n2/n1，其中ε1和ε2分别是主线圈和副线圈的电动势，n1和n2分别是主线圈和副线圈的匝数。
根据欧姆定律，电流的大小与电动势的大小成正比，即：I1/I2 = ε1/ε2 = n2/n1。
三、实例演示（15分钟）1.教师用示波器和示教电路演示理想变压器的原理和电压变换关系。
2.让学生观察示波器上的波形变化，并解释波形的变化原理。
四、实验操作（20分钟）1.将电源接通并调节到适当的电压，将主线圈和副线圈分别接到电源和负载上。
2.通过调节电源的电压和改变主线圈或副线圈的匝数，观察副线圈中的电压变化情况。
3.记录数据，并绘制电压与匝数的关系图。
五、讨论与总结（15分钟）1.让学生讨论实验结果，解释电压与匝数的关系。
2.总结理想变压器的原理和电压变换关系。
3.让学生思考理想变压器的应用领域。
六、拓展延伸（15分钟）1.让学生找到身边的变压器，观察并分析其结构和原理。
变压器 说课稿 教案 教学设计
变压器【知识与技能】1．知道变压器的构造，了解变压器的工作原理。
2．理解理想变压器原、副线圈中电压与匝数的关系，能应用它分析解决有关问题。
【过程与方法】在探究变压比和匝数比的关系中培养学生运用物理理想化模型分析问题、解决问题的能力。
【情感态度与价值观】1．使学生体会到能量守恒定律是普遍适用的。
2．培养学生实事求是的科学态度。
【教学重难点】1．探究变压比和匝数比的关系。
2．变压器工作原理和工作规律。
【教学过程】★重难点一、理想变压器及其工作原理★把两个没有导线相连的线圈套在同一个闭合铁芯上，一个线圈连接到交流电源的两端，另一个线圈连接到小灯泡上(如图所示)，连接电路，接通电源，小灯泡能发光．请根据以上现象回答下列问题：(1)两个线圈并没有连接，小灯泡为什么会发光？(2)小灯泡两端的电压与学生电源的输出电压相等吗？提示：(1)当左边线圈加上交流电压时，左边线圈中就有交变电流，它在铁芯中产生周期性变化的磁通量，根据法拉第电磁感应定律知，在左、右线圈中都要产生感应电动势，右线圈作为电源给小灯泡供电，小灯泡就会发光．(2)左右线圈中每一圈上磁通量的变化率ΔΦΔt 都相同，若左边匝数为n 1，则E 1＝n 1ΔΦΔt；若右边匝数为n 2，则E 2＝n 2ΔΦΔt ，故有E 1E 2＝n 1n 2；若忽略左边线圈的电阻，则有E 1＝E 电源，这样看来只要n 1≠n 2，小灯泡两端的电压与学生电源的输出电压就不相等．【总结提升】1．电压关系．原线圈中U 1＝E 1＝n 1ΔΦΔt ，副线圈中U 2＝E 2＝n 2ΔΦΔt ，因而电压关系满足：U 1U 2＝n 1n 2. (1)若n 1<n 2，则U 1<U 2，就是升压变压器；(2)当n 1>n 2，则U 1>U 2，就是降压变压器．当有几组副线圈时，则有：U 1n 1＝U 2n 2＝U 3n 3…. 2．功率关系．由于理想变压器没有各种能量损失，所以变压器输出功率等于输入功率，即：P 2＝P 1.3．电流关系．根据P ＝UI ，由功率关系得： U 2I 2＝U 1I 1，所以I 1I 2＝U 2U 1，再由U 1U 2＝n 1n 2得，电流关系为： 【特别提醒】(1)U 1U 2＝n 1n 2，无论副线圈一端是空载或有负载，都是适用的． (2)输出电压U 2由输入电压U 1和原、副线圈的匝数比共同决定．由U 1U 2＝n 1n 2得U 1n 1＝U 2n 2＝ΔΦΔt . (3)若变压器有两个副线圈，则有U 1n 1＝U 2n 2＝U 3n 3＝ΔΦΔt .所以有U 1U 2＝n 1n 2，U 1U 3＝n 1n 3或U 2U 3＝n 2n 3. (4)据U 1U 2＝n 1n 2知，当n 2>n 1时，U 2>U 1这种变压器称为升压变压器；当n 2<n 1时，U 2<U 1，这种变压器称为降压变压器．【典型例题】如图所示，理想变压器原线圈与一10 V 的交流电源相连，副线圈并联两个小灯泡a 和b 。
高中物理人教版选修3-2教案设计 5.4《变压器》
变压器教学目标1. 知识与技能(1)知道变压器的构造及几种常见的变压器．(2)理解变压器的工作原理及理想变压器的特点．(3)掌握理想变压器的电压、电流、功率等规律．2. 过程与方法(1)通过实验，探究理想变压器的原、副线圈中电压与匝数的关系，电流与匝数的关系．(2)通过探究变压器规律的实验，培养学生处理实验数据及总结概括能力．(3)通过自主探究和小组合作，培养自主探究、合作学习的能力．3. 情感、态度与价值观(1)了解变压器在生活中的应用．(2)让学生充分体会能量守恒定律的普遍性及辩证统一思想．教学重难点1．变压器工作原理及理想变压器的特点．2．理想变压器的电压、电流、功率等规律．3．推导变压器原副线圈电流与匝数的关系．教学准备闭合铁芯、学生电源、导线若干、小灯泡、可拆式变压器、交流电压表、开关、多媒体课件等．引入新课【趣味活动】把三个串联的干电池的正、负极分别用两根导线连接，然后让学生用手分别握住，没有任何感觉．一个左端线圈匝数为100，右端线圈匝数为800的闭合铁芯的左端线圈与干电池相连，右端线圈引出两根导线，让全班所有的学生手拉手，两端的同学各自手拿一根导线，闭合左端线圈的开关，奇妙的现象出现了：所有同学同时有了触电的感觉．通过刚才的活动我们有了什么样的疑问？总结学生的疑问，大体可以分为两类：问题1：第二个线圈没有接电源，为什么会有电压？问题2：实验用的是三节干电池，电压为4.5 V，为什么开关闭合后产生了高电压？究竟为什么会产生这样的效果呢？学习完这节课我们就会明白其中的道理．新课教学(一)变压器的原理【课件展示】利用多媒体课件展示各种用电器的额定工作电压．问题：生活中的用电器一般都可以使用220 V的交流电源，与它们的额定工作电压都不相同，用电器是如何正常工作的呢？思路点拨：变压器可以降低电压也可以升高电压，通过变压器得到用电器所需的合适电压．【自主学习】实物观察：分发可拆式变压器，引导学生观察变压器的构造．对应可拆式变压器实物和课本中的图片介绍变压器的构造及标示符号，说明闭合铁芯是由极薄且彼此绝缘的硅钢片叠压而成的．总结：阅读课本P41“变压器的原理”的内容，总结出相关的知识．1．变压器的构造：由闭合铁芯和绕在铁芯上的两个线圈组成，接电源的叫原线圈(初级线圈)，另一个叫副线圈(次级线圈)．2．变压器示意图及符号：3．变压器的工作原理：互感现象．在原线圈两端接交变电压，线圈中形成交变电流，产生变化的磁场．变化的磁场经闭合铁芯穿过原线圈的同时也穿过副线圈，形成一个闭合的磁路．变化的磁场使副线圈中产生感应电动势，当副线圈接负载时就会产生变化的电流，该变化的电流也会产生变化的磁场穿过原线圈．其实穿过原、副线圈的是合磁场，变化的合磁通量各在原、副线圈中产生了感应电动势．【知识拓展】从能量角度看，变压器不能产生电能，它只是利用闭合铁芯通过交变磁场将电能从原线圈转移到副线圈，实现电能—磁场能—电能的转化．(二)电压与匝数的关系【实验探究】问题：在演示实验中，三节干电池串联后的电压只有4.5 V，电压是如何升高的？输入电压和输出电压间有什么关系？猜想假设：变压器线圈两端的电压可能与原、副线圈的匝数有关．设计实验：小组讨论设计实验方案：(1)实验电路：(2)操作方法：控制变量法．(3)实验步骤：A．按实验电路连接实验器材；B．保持原线圈的匝数不变，增加或减少副线圈的匝数，测量副线圈两端的电压；C．保持副线圈的匝数不变，增加或减少原线圈的匝数，测量副线圈两端的电压；D．分析实验数据，得出实验结论．(4)实验表格注意事项：(1)输入电压不超过12 V .(2)手不能接触裸露的导线、接线柱．(3)电压表先用最大量程试测，然后再选用适当挡位进行测量． 进行实验：分组实验连接好电路，记录的数据填入表格． 数据分析：引导学生处理数据并得出实验结论．实验结论：在实验误差范围内，原、副线圈的电压之比等于原、副线圈的匝数之比，即U 1U 2＝n 1n 2. 【自主学习】阅读课本P 42～P 43“电压与匝数的关系”的内容，学习相关的知识． 1．理想变压器：没有能量损失的变压器叫做理想变压器． (1)无漏磁现象； (2)线圈电阻不计； (3)铁芯不发热．说明：大型变压器能量损失都很小，可看作理想变压器，本章研究的变压器可当作理想变压器处理．2．理想变压器的基本规律(1)原、副线圈两端的电压跟匝数成正比，即U 1U 2＝n 1n 2.若n 1＞n 2，则U 1＞U 2，称为降压变压器； 若n 1＜n 2，则U 1＜U 2，称为升压变压器． (2)输出功率等于输入功率P 出＝P 入，U 1I 1＝U 2I 2. (3)原、副线圈中的电流跟匝数成反比，即I 1I 2＝n 2n 1.(4)原、副线圈的交变电流的周期T 和频率f 相同． 3．互感器(1)用途：把高电压变成低电压，或把大电流变成小电流． (2)分类：电压互感器、电流互感器．课堂小结在教师引导下，在学生讨论与互评中总结所学内容，并交流这节课的收获．板书设计4 变压器一、变压器的原理1.变压器的构造：由闭合铁芯和绕在铁芯上的两个线圈组成，接电源的叫原线圈(初级线圈)，另一个叫副线圈(次级线圈)2.变压器示意图及符号：3.变压器的工作原理：互感现象二、电压与匝数的关系1.理想变压器：没有能量损失的变压器叫做理想变压器(1)无漏磁现象(2)线圈电阻不计(3)铁芯不发热2.理想变压器的基本规律(1)电压关系：\f(U1,U2)＝\f(n1,n2)(2)功率关系：P出＝P入，U1I1＝U2I2(3)电流关系：\f(I1,I2)＝\f(n2,n1)(4)原、副线圈的交变电流的周期T和频率f相同．3.互感器(1)用途：把高电压变成低电压，或把大电流变成小电流．(2)分类：电压互感器、电流互感器。
高二物理教案-物理教案变压器
物理教案变压器教学目标一、知识目标1、知道变压器的构造．知道变压器是用来改变交流电压的装置．2、理解互感现象，理解变压器的工作原理．3、掌握理想变压器工作规律并能运用解决实际问题．4、理解理想变压器的原、副线圈中电压、电流与匝数的关系，能应用它分析解决基本问题．5、理解变压器的输入功率等于输出功率．能用变压器的功率关系解决简单的变压器的电流关系问题．6、理解在远距离输电时，利用变压器可以大大降低传输线路的电能消耗的原因．7、知道课本中介绍的几种常见的变压器．二、能力目标1、通过观察演示实验，培养学生物理观察能力和正确读数的习惯．2、从变压器工作规律得出过程中培养学生处理实验数据及总结概括能力．3、从理想变压器概念引入使学生了解物理模型建立的基础和建立的意义．三、情感目标1、通过原副线圈的匝数与绕线线径关系中体会物理学中的和谐、统一美．2、让学生充分体会能量守恒定律的普遍性及辩证统一思想．3、培养学生尊重事实，实事求是的科学精神和科学态度．教学建议教材分析及相应的教法建议1、在学习本章之前，首先应明确的是，变压器是用来改变交变电流电压的．变压器不能改变恒定电流的电压．互感现象是变压器工作的基础．让学生在学习电磁感应的基础上理解互感现象．这里的关键是明白原线圈和副线圈有共同的铁芯，穿过它们的磁通量和磁通量的变化时刻都是相同的．因而，其中的感应电动势之比只与匝数有关．这样原、副线圈的匝数不同，就可以改变电压了．2、在分析变压器的原理时，课本中提到了“次级线圈对于负载来讲，相当于一个交流电源”；一般情况下，忽略变压器的磁漏，认为穿过原线圈每一匝的磁通量与穿过副线圈的磁通量总是相等的．这两个条件，都是“理想”变压器的工作原理的内容．利用课本中的这些内容，教师在课堂上，首先可以帮助学生分析变压器原理，原线圈上加上交变流电后，铁心中产生交变磁通量；在副线圈中产生交变电动势，则副线圈相当于交流电源对外供电．在这个过程中，如果从能量角度分析，可以看成是电能（原线圈中的交变电流）转换成磁场能（铁心中的变化磁场），磁场能又转换成电能（副线圈对外输出电流）．所以，变压器是一个传递能量的装置．如果不计它的损失，则变压器在工作中只传递能量不消耗能量．要使学生明白，理想变压器是忽略了变压器中的能量损耗，它的输出功率与输入功率相等，这样才得出原、副线圈的电压、电流与匝数的关系式．在解决有两个副线圈的变压器的问题时，这一点尤其重要．当然，在初学时，有两个副线圈的变压器的问题，不做统一要求，不必急于去分析这类问题．对于学有余力的学生，可引导他们进行分析讨论．3、学生对变压器原理和变压器中原、副线圈的电压、电流的关系常有一些似是而非的模糊认识，引导学生认真讨论章后习题，对学生澄清认识会有所帮助．4、变压器的电压公式是直接给出的．课本中利用原、副线圈的匝数关系，说明了什么是升压变压器和什么是降压变压器，这也是为了帮助学生能记住电压关系公式．利用变压器的输出功率和输人功率相等的关系，得到了．建议教师做好用输出负载调节输入功率的演示实验．引导学生注意观察，当负载端接入的灯泡逐渐增多时，原、副线圈上的电压基本上不发生变化，原线圈中的电流逐渐增大，副线圈中的电流也逐渐增大．。
变压器教学教案
第2节变压器教学目标：1．了解变压器的构造及工作原理。
2．掌握理想变压器的电压、电流与匝数间关系。
3．掌握理想变压器工作规律并能运用解决实际问题。
二、技能目标教学重点变压器工作原理.教学难点变压器是如何将原线圈的电能传输给副线圈的.课时安排 2课时教学过程一、引入新课［师］在实际应用中，各种用电设备所需的电压也各不相同.电灯、电饭煲、洗衣机等家用电器需要220 V的电压，机床上的照明灯需要36 V的安全电压.一般半导体收音机的电源电压不超过10 V，而电视机显像管却需要10000 V以上的高电压.如何使各种额定电压不同的电器设备正常工作呢？这就需要一种能改变交变电流电压的电气设备--变压器.这节课我们学习变压器的有关知识.二、新课教学（一）.变压器的构造出示可拆变压器，引导学生观察，变压器主要由哪几部分构成？1、组成：变压器是由闭合铁芯和绕在铁芯上的两个线圈组成.一个线圈跟电源连接，叫原线圈（初级线圈），另一个线圈跟负载连接，叫副线圈（次级线圈）.两个线圈都是绝缘导线绕制成的.铁芯由涂有绝缘漆的硅钢片叠合而成.2、结构示意图和符号，如下图所示：［演示］将原线圈接照明电源，交流电压表接到不同的副线圈上，观察交流电压表是否有示数？现象：电压表有示数且示数不同.思考：变压器原、副线圈的电路并不相同，副线圈两端的交流电压是如何产生的？请同学们从电磁感应的角度去思考.二、工作原理分析：在原线圈上加交变电压U1，原线圈中就有交变电流，它在铁芯中产生交变的磁通量.这个交变磁通量既穿过原线圈，也穿过副线圈，在原、副线圈中都要引起感应电动势.如副线圈是闭合的，在副线圈中就产生交变电流，它也在铁芯中产生交变的磁通量，在原、副线圈中同样引起感应电动势.副线圈两端的电压就是这样产生的.变压器工作原理：1互感现象：在原、副线圈上由于有交变电流而发生的互相感应现象，叫做互感现象，互感现象是变压器工作的基础。
2能量的转化利用变化的磁场来传递电能分析如下:～U1—～l1—～Φ—～U2能量的转化:电能——磁场能——电能思考：变压器的铁芯起什么作用？如果无铁芯，并排放置的原副线圈也发生互感现象，但原副线圈所激发的交变磁场的磁感线只有一小部分穿过对方，漏失的磁感线不会在原副线圈中传送电能.如有铁芯，由于磁化，绝大部分磁感线集中在铁芯内部，大大提高了变压器的效率.三、变压器的工作规律1、理想变压器根据上面的分析变压器在工作时会损耗一部分电能：(1) 虽然原、副线圈辊电流所产生的磁场绝大部分通过铁芯，但也有一些“漏”到铁芯外。
2019年高考物理双基突破教案：专题36-理想变压器(精讲)
一、理想变压器1．构造：如图所示，变压器是由闭合铁芯和绕在铁芯上的两个线圈组成的。
（1）原线圈：与交流电源连接的线圈，也叫初级线圈。
（2）副线圈：与负载连接的线圈，也叫次级线圈。
2．原理：电流磁效应、电磁感应。
3．基本关系式（1）功率关系：P 入＝P 出；（2）电压关系：U 1n 1＝U 2n 2；有多个副线圈时U 1n 1＝U 2n 2＝U 3n 3＝….；（3）电流关系：只有一个副线圈时I 1I 2＝n 2n 1。
由P 入＝P 出及P ＝UI 推出有多个副线圈时，U 1I 1＝U 2I 2＋U 3I 3＋…＋U n I n 。
二、变压器基本规律的应用1．理想变压器的规律当变压器有多个副线圈时，2．关于理想变压器的四点说明 （1）变压器不能改变直流电压。
（2）变压器只能改变交变电流的电压和电流，不能改变交变电流的频率。
（3）理想变压器本身不消耗能量。
（4）理想变压器基本关系中的U 1、U 2、I 1、I 2均为有效值。
【题1】如图所示，理想变压器的原线圈接入u ＝11 000 2sin 100πt （V ）的交变电压，副线圈通过电阻r ＝6Ω的导线对“220 V ，880 W ”的电器R L 供电，该电器正常工作．由此可知A ．原、副线圈的匝数比为50∶1B ．交变电压的频率为100 HzC ．副线圈中电流的有效值为4 AD ．变压器的输入功率为880 W【答案】C【题2】（多选）如图，一理想变压器原、副线圈匝数分别为n 1、n 2。
原线圈通过一理想电流表接正弦交流电源，一个二极管和阻值为R 的负载电阻串联后接到副线圈两端。
假设该二极管正向电阻为零，反向电阻为无穷大。
用交流电压表测得a 、b 端和c 、d 端的电压分别为U ab 和U cd ，则A ．U ab ：U cd ＝n 1：n 2B ．增大负载电阻的阻值R ，电流表的读数变小C ．负载电阻的阻值越小，cd 间的电压U cd 越大D ．将二极管短路，电流表的读数加倍【答案】BD【解析】若变压器初级电压为U ab ，则次级电压为U 2＝n 2n 1U ab ；由于二极管的单向导电性使得副线圈中的反向电流为零，由有效值的定义可得U 2cd R T ＝U 22R ·T2解得U cd ＝22U 2，故U ab U cd ＝2n 1n 2，选项A 错误；增大负载的阻值R ，则变压器次级电流减小，则初级电流也减小，即电流表的读数减小，选项B 正确；cd 间的电压由变压器的初级电压决定，与负载电阻R 的大小无关，选项C 错误；若二极管短路则U cd ′＝U 2＝2U cd ，故此时R 消耗的功率P ′＝U cd ′2R为原来的2倍，则次级电流会加倍，则初级电流也加倍，选项D 正确。
变压器教学设计_Microsoft_Word_文档(物理教案)
多媒体展示：各种变压器
学生观察，举例
实验演示，激发学习兴趣，对变压器作用有初步认识
展示
可拆变压器
一名学生在讲台前拆开变压器，变压器构造：闭合铁心，原副线圈。其他学生观察，补充。
提高学生参与意识
实验探究1
（一）变压器的工作原理
器材：在一个闭合的铁芯上绕A、B两组线圈。，线圈B连接小灯泡，与直流电源相连
问：变压器工作时能不能将电源电能全部转化为副线圈中电能？
对学生的回答适当补充
阅读课本讨论：漏磁，线圈的电阻铁心电阻、涡流等使电能有损失。
。
培养学生自学总结能力
设疑3
用什么方法处理复杂的问题？
回顾：理想化的模型，就象前面学的质点、点电荷等。
培养学生科学的方法。
设疑4
什么叫理想变压器？
那你们认为理想变压器应该具备什么条件呢？
《变压器》教案
一、设计思路
指导思想：变压器的工作原理是本章的重点内容，是高考命题率较高的知识点。本节通过实验探究来说明这一观点。在教学过程建立理想化模型——理想变压器，利用分组实验探究从而推出变压器变压规律，抓住能量守衡使学生展开讨论，推出电流与匝数关系，培养学生的表达能力和逻辑思维能力，教学联系生活、贴近实际，以激发学生学习的兴趣。
教学重点
变压器的工作原理和规律。
教学难点
理解副线圈两端电压是与原线圈频率相同的交变电流，推导变压器原、副线圈电流与匝数的关系
教学媒体
可拆变压器、变压器8组，手机充电器一个；9只小灯泡、8个学生电源、多用电表16个，导线若干，100Ω变阻器8个
师生双边活动细则
教学过程
教学内容和教师活动
学生活动
高中物理 第三章 电磁感应 第4节 变压器教学设计 新人教版选修11
3.4 变压器【教学目标】一、知识目标：1、知道变压器的构造。
知道变压器是用来改变交流电压的装置。
2、理解互感现象，理解变压器的工作原理。
3、掌握理想变压器工作规律并能运用解决实际问题。
4、理解理想变压器的原、副线圈中电压、电流与匝数的关系，能应用它分析解决基本问题。
5、理解变压器的输入功率等于输出功率。
能用变压器的功率关系解决简单的变压器的电流关系问题。
6、理解在远距离输电时，利用变压器可以大大降低传输线路的电能消耗的原因。
7、知道课本中介绍的几种常见的变压器。
二、能力目标1、通过观察演示实验，培养学生物理观察能力和正确读数的习惯。
2、从变压器工作规律得出过程中培养学生处理实验数据及总结概括能力。
3、从理想变压器概念引入使学生了解物理模型建立的基础和建立的意义。
三、情感目标1、通过原副线圈的匝数与绕线线径关系中体会物理学中的和谐、统一美。
2、让学生充分体会能量守恒定律的普遍性及辩证统一思想。
3、培养学生尊重事实，实事求是的科学精神和科学态度。
【重点难点】1、重点：变压器工作原理及工作规律。
2、难点：（l）理解副线圈两端的电压为交变电压。
（2）推导变压器原副线圈电流与匝数关系。
（3）掌握公式中各物理量所表示对象的含义。
【教具】学生实验：10V的交流电源一个、5V的灯泡一个、环形铁芯一个、开关一个、电压表一个、导线若干展示：各种变压器的实物或图片多媒体课件【教学过程】【活动环节】任务：手里只有一个10V 的交流电源，想让一个5V 的灯泡正常发光，怎么办？ 器材：10V 的交流电源一个、5V 的灯泡一个、环形铁芯一个、开关一个、电压表一个、导线若干设想：上述器材中，环形铁芯显得很特别……分析其他器材的作用 电路：分析：这种神奇的现象是怎么发生的呢？学生默读课本P62~63：“原线圈中通过电流时，铁芯中产生磁场，由于交变电流的大小和方向都在不断变化，铁芯中磁场的强弱和方向也都在不断变化。
副线圈与原线圈是套在同一个铁芯上的，通过副线圈的磁场也在不断变化，于是就在副线圈内产生了感应电动势。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变压器（一轮）
一、单元教学目标
1.了解理想变压器的基本结构并理解它的工作原理。
2.掌握理想变压器原、副线圈的几个基本量的关系（电压关系、电流关系、功
率关系、频率关系）。
3.会处理理想变压器的动态分析类问题。
二、单元知识内容
1.理想变压器的基本结构。
2.理想变压器的工作原理。
3.理想变压器原、副线圈的电压关系、电流关系、功率关系、频率关系等。
4.理想变压器与电路的综合应用问题。
三、学生主要学习活动
1.课前预习：自主完成《学案》的自测内容，并预习相应的知识点及例题。
2.课中梳理：认真听课，梳理知识点，形成思维导图，构建模型，解决问题。
3.课后习题：完成课后作业，巩固知识点，查漏补缺，各个击破。
四、学习评价
一轮复习，重点在于学生对于知识点的梳理，形成体系，构建模型。
由于距离学习新知识时间较长，许多学生已经忘记了，部分学生可能在之前的学习中并没有掌握知识点，所以学生上课要认真听讲，紧跟老师的复习步骤。
再结合相应习题的练习，巩固知识点，查漏补缺，不断完善知识体系的建立。
