车架焊接工艺规范

标 记
处 数
更改文 件号
签字 （日 期）
奔驰汽车股份 有限公司
第3页
北 京 汽 车 厂
车 架 装 焊 通 用 工 艺 守 则
共6页
6.5 CO2 气体纯度不应低于 99.5%（体积法） 。 6.6 当 CO2 气瓶中气体压力降至 1Mpa 时，应停止使用。 7 装焊工艺 7.1 操作工必须经过专门培训，持证上岗。 7.2 操作工必须看懂作业指导书，并正确执行工艺。 7.3 必须按工艺规定的设备、夹具、工具、材料进行生产。 7.4 在有风的地方施焊，应有必要地防风措施。 7.5 焊接时装焊件必须装配到位并夹紧牢固，全部焊接完成后方可打开定 位。 7.6 装焊线采用如下工艺流程：纵梁制作→纵梁焊合→纵梁校形→大装焊 →补焊→装配→检查→车架矫形→涂装→检查→入库
标 记
处 数
更改文 件号
签字 （日 期）
奔驰汽车股份 有限公司
第6页
北 京 汽 车 厂
于 2.0。
车 架 装 焊 通 用 工 艺 守 则
共6页
9.3.5 车架各横梁应垂直于车架纵向对称平面， 垂直度 1000 范围内不大 9.3.6 车架上安装发动机的部位左、右纵梁外宽尺寸公差不大于±1.0。 9.3.7 各板簧支架销孔中心对角线长度小于 1300 时， 对角线长度差应不 大于 2.5；1300~4000 时，对角线差应不大于 3；大于 4000 时，对角线差应 不大于 4。 9.3.8 各板簧支架销孔中心线应垂直于车架纵向对称平面，垂直度 1000 范围内不大于 2.0。 9.3.9 各板簧支架销孔中心与纵梁上平面公差不大于±1.2，且左右侧同 类高度尺寸不大于 2.0。 9.3.10 驾驶室支架安装尺寸位置度公差不大于 2.0。 9.3.11 驾驶室支架安装基准面至车架上平面高度尺寸公差不大于 1.2。 9.3.12 发动机前支架托板中心距车架上平面高度尺寸公差应不大于 1.5，左、右跨距公差应不大于 1.5。 9.3.13 小汽三车架车头管中心线与板簧支架中心线的对称度不大于 3.0。 9.4 9.2 中规定内容为车架检查工位必检内容， 任一项不符合要求该车架 视为不合格车架。 9.5 9.3 中规定内容为车架校形工位必检内容， 任一项不符合要求该车架 视为不合格车架。 9.6 9.3 中因焊接变形引起的超差允许用机械法或火焰加热法矫正。 10 焊接安全与防护 10.1 焊接操作工必须经过专门的安全知识培训，熟悉焊接设备及安全操 作规程。 10.2 操作 CO2 气体保护焊时，必须穿好工作服，戴好防护手套和防护面 罩。 10.3 焊接场地要有良好的排气和通风。
分装焊 7.7 装焊工位一般采用如下工艺流程： 7.7.1 焊前检验与清理：检验装焊零部件是否合格，不合格件严禁上线； 检验焊接设备是否完好；清理焊胎及零部件上的油污等杂物。 7.7.2 装胎定位：将装焊零部件在焊胎上定位并夹紧。 7.7.3 施焊：按相关要求对待焊位置施焊。 7.7.4 焊后检验：按相关要求对装焊件进行自检。 7.7.5 转序：将检验合格的装焊件转到下工序或放在指定位置。 编制 校对 审核 标准化 会签 批准 （日 （日 （日 （日 （日 （日 期） 期） 期） 期） 期） 期）
8~11
8.2 工艺参数按下表规定执行。
编制 （日 期）
签字 （日 期）
校对 （日 期）
审核 （日 期）
标准化 （日 期）
会签 （日 期）
批Biblioteka Baidu （日 期）
标 记
处 数
更改文 件号
奔驰汽车股份 有限公司
第5页
北 京 汽 车 厂
车 架 装 焊 通 用 工 艺 守 则
共6页
8.3 电流极性采用直流反接。 8.4 工艺参数的监控与检查： 操作工必须严格按照工艺规定的规范进行操作，工艺参数通过 巡检、工艺纪律检查及焊接质量的终检进行管理和控制，为厂级、 车间级工艺纪律检查中必检内容，未执行该操作按违反工艺纪律考 核。 8 焊后检验 9.1 操作工对本工序产品按 100%频次自检，对关键工序应按作业指导书 规定要求专检，并做好记录。 9.2 焊接质量的检验： 9.2.1 焊缝外形应均匀一致，焊缝金属与母材过渡均匀、平滑。 9.2.2 焊后应打磨，清除焊丝头、焊瘤等杂质。 9.2.3 装配工作表面应将飞溅物清理干净，并修磨平整；非装配工作表 面应将粘附于总成表面的飞溅物清除干净。 9.2.4 纵梁、板簧支架等处严禁有咬边现象，其它处咬边总长度不得超 过焊缝总长的 5%。 9.2.5 不允许出现漏焊、裂纹、烧穿、夹渣及气孔等缺陷。 9.3 焊后尺寸及形位公差的检验： 9.3.1 车架左、右纵梁上平面（较长部分）平面度四轮车架为 4.0；小汽 三车架为 2.0。 9.3.2 车架左、 右纵梁外宽尺寸公差不大于±1.5， 平行度四轮车架为 3.0； 小汽三车架为 2.0。 9.3.3 四轮车架前部下沉时，下沉部分上平面与原上平面平行度为 2.0， 下沉公差不大于±1.5。 9.3.4 车架左、右纵梁前后端形成的矩形对角线差四轮车架应不大于 5.0；小汽三车架不大于 3.0。 编制 （日 期） 校对 （日 期） 审核 （日 期） 标准化 （日 期） 会签 （日 期） 批准 （日 期）
车架装焊通用工艺 守则
文件编号：BC-998-001
编 签： 校 化： 审 准：
制： 对： 核：
会 标准 批
奔
驰
汽
车
股
份
有
限
公
司
奔驰汽车股份
车 架 装 焊 通 用 工 艺
第1页
有限公司
北 京 汽 车 厂

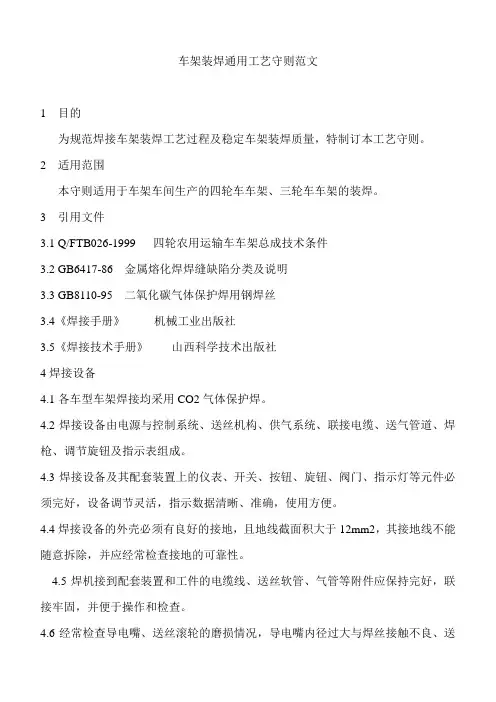

1 目的
守 则
共6页
为规范焊接车架装焊工艺过程及稳定车架装焊质量，特制订本工艺守 则。 2 适用范围 本守则适用于车架车间生产的四轮车车架、三轮车车架的装焊。 3 引用文件 3.1 Q/FTB026-1999 3.2 GB6417-86 3.3 GB8110-95 四轮农用运输车车架总成技术条件
车 型 种 类 四
焊件厚度 （mm） 3.0~5.0
焊丝直径 （mm） Ф 1.0
焊接电流 （A） 180~220
电弧电 压（V） 24~28
气体流量 （L/min） 10~13
备 注
轮 车 架 汽 三 车 架
Ф 1.2
190~240
26~30
12~15
1.0~3.0
Ф 1.0
110~140
19~23
10.4 生产中焊枪应轻拿轻放，用完后放在可靠的位置，严禁放在工件上， 以免因误动发生短路事故。 10.5 焊接中，如设备发生故障（包括电缆线破损等）应立即停止工作， 修复后方可焊接。 10.6 CO2 气瓶严禁靠近热源或置于烈日曝晒，以防爆炸。
编制 （日 期）
签字 （日 期）
校对 （日 期）
审核 （日 期）
金属熔化焊焊缝缺陷分类及说明 二氧化碳气体保护焊用钢焊丝 机械工业出版社 山西科学技术出版社
3.4《焊接手册》 3.5《焊接技术手册》 4 焊接设备
4.1 各车型车架焊接均采用 CO2 气体保护焊。 4.2 焊接设备由电源与控制系统、送丝机构、供气系统、联接电缆、送气 管道、焊枪、调节旋钮及指示表组成。 4.3 焊接设备及其配套装置上的仪表、开关、按钮、旋钮、阀门、指示灯 等元件必须完好，设备调节灵活，指示数据清晰、准确，使用方便。 4.4 焊接设备的外壳必须有良好的接地，且地线截面积大于 12mm2，其接 地线不能随意拆除，并应经常检查接地的可靠性。 4.5 焊机接到配套装置和工件的电缆线、送丝软管、气管等附件应保持完 好，联接牢固，并便于操作和检查。 编制 校对 （日 （日 期） 期）
标准化 （日 期）
会签 （日 期）
批准 （日 期）
标 记
处 数
更改文 件号
编 制 说 明
1 、本 工 艺 守 则 为 车 架 装 焊 工 应 知 应 会 的 依 据 ，由 车 间 技 术 质 量 室 负 责 培 训 ， 操 作 工 必 须 熟 练 掌 握 且 能 按 规 定 操 作 。 2 、本 工 艺 守 则 为 车 间 级 工 艺 文 件 编 制 的 依 据 ， 车 间 技 术 质 量 室 负 责 编 制 各 车 型 相 应 工 位 作 业 指 导 书 。 3、本 工 艺 守 则 由 工 艺 科 负 责 编 制 、更 改 ， 并 监 督 执 行 ， 其 它 部 门 不 准 随 意 更 改 。
标 记
处 数
更改文 件号
签字 （日 期）
奔驰汽车股份 有限公司
第4页
北 京 汽 车 厂
车 架 装 焊 通 用 工 艺 守 则
共6页
7.8 焊接工艺要求： 7.8.1 焊接时尽量采用对称焊进行焊接。 7.8.2 焊缝高度要求：作业指导书中未特殊标注的焊缝高度应等于焊接 件的厚度。 7.8.3 焊缝强度要求：焊缝强度应不低于焊件母材的强度。 7.8.4 焊接螺母的焊接：所有焊接螺母均采用两点对称熔焊，螺母与底 孔对中，并保证孔系的尺寸，高度允差≤1mm。 7.8.5 驾驶室支承座的焊接： 驾驶室支承座与上板采用三点对称熔焊 （或 点焊） 。 7.8.6 纵梁加强板的焊接：纵梁加强板与纵梁采用 40（40）断续焊，两 端 15mm 不焊。 7.8.7 管状横梁平板件（如变速操纵支架、消音器支架等）的焊接：采 用双面对称角焊缝。 7.8.8 板簧吊耳的焊接：采用圆周焊。 7.8.9 管状横梁与纵梁的焊接：均采用单面圆周焊。 7.8.10 本守则中未注明的焊接方法在作业指导书中体现。 8 焊接规范参数 8.1 车架车间生产用焊丝牌号为 H08Mn2SiA，直径为Ф 1.0 或Ф 1.2。
签字 （日 期）
审核 （日 期）
标准化 （日 期）
会签 （日 期）
批准 （日 期）
标 记
处 数
更改文 件号
奔驰汽车股份
车 架 装 焊 通 用 工 艺
第2页
有限公司
北 京 汽 车 厂
守 则
共6页
4.6 经常检查导电嘴、送丝滚轮的磨损情况，导电嘴内径过大与焊丝接触 不良、送丝滚轮过度磨损都会影响焊接质量和正常送丝，必须更换。 4.7 要随时检查、及时清理喷嘴内部附着飞溅物，以免喷嘴与导电嘴短路 而烧损元件。 4.8 应经常保持焊接设备的清洁完好， 并有日保记录， 保持工作环境良好， 满足焊机的使用要求。 5 工装焊胎 5.1 焊胎必须保证焊合件的装配尺寸，使用安全、可靠，操作要灵活、方 便。 5.2 焊胎上的定位元件应正确牢固、夹紧装置动作正常。 5.3 夹具、气缸上的夹紧和定位部件应经常紧固，防止松动，未经维修人 员同意，不得随意拆除。 5.4 夹具的气缸及滑动部件应经常维护，并添加润滑剂。 5.5 严禁在焊胎上试焊或引弧。 5.6 焊胎中气路、阀门不得漏气，若有漏气应及时处理。 5.7 定位销等易损件若有磨损，应及时更换。 6 焊接材料 6.1 装焊零部件必须经过检验，符合产品图纸要求。 6.2 装焊零部件必须清洁，无油污、锈蚀、氧化皮等，对不干净的须经清 理后方可焊接。 6.3 焊丝应符合 GB8110-1995 的规定，并经有关部门检验合格，严禁使用 不符合规定的材料。 6.4 焊丝表面必须光滑、平整、清洁、无油污锈蚀、无毛刺划痕，对不干 净的焊丝须经擦试后方可焊接。 编制 校对 （日 （日 期） 期） 审核 （日 期） 标准化 （日 期） 会签 （日 期） 批准 （日 期）
