心电图测量原理与仪器使用
心电图仪器使用方法

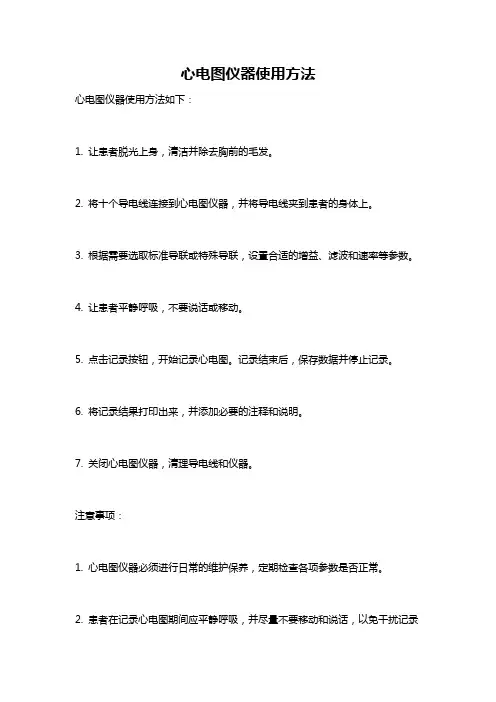

心电图仪器使用方法
心电图仪器使用方法如下：
1. 让患者脱光上身，清洁并除去胸前的毛发。
2. 将十个导电线连接到心电图仪器，并将导电线夹到患者的身体上。
3. 根据需要选取标准导联或特殊导联，设置合适的增益、滤波和速率等参数。
4. 让患者平静呼吸，不要说话或移动。
5. 点击记录按钮，开始记录心电图。
记录结束后，保存数据并停止记录。
6. 将记录结果打印出来，并添加必要的注释和说明。
7. 关闭心电图仪器，清理导电线和仪器。
注意事项：
1. 心电图仪器必须进行日常的维护保养，定期检查各项参数是否正常。
2. 患者在记录心电图期间应平静呼吸，并尽量不要移动和说话，以免干扰记录
结果。
3. 在记录结果时，医生需要对其进行正确的解读和诊断，如有必要，可以结合其他检查结果进行分析和判断。
医疗器械解读心电机的原理与使用
医疗器械解读心电机的原理与使用心电机作为一种重要的医疗器械，被广泛应用于临床医学中。
它通过检测和记录人体心脏电活动的变化，为医生提供诊断和治疗心脏疾病的重要依据。
本文将解读心电机的原理及其使用方法，以帮助读者更好地了解和应用心电机。
一、心电机原理心电机通过测量人体心脏周围的电信号，将这些信号转化为可视化的波形图，以反映心脏各部分的电活动。
心电机主要包含导联线、电极贴片、放大器、滤波器和记录仪等组成部分。
1. 导联线和电极贴片导联线是连接电极贴片和记录仪的中介，负责将电信号传输到记录仪上。
电极贴片一般固定在胸部和四肢，用于采集心脏电信号。
导联线质量的好坏和贴片位置的准确性都直接影响到心电图信号的质量和准确性。
2. 放大器和滤波器放大器是心电机中非常重要的组成部分，用于增强电信号的强度以便更好地记录和分析。
滤波器则可以将非心脏电活动信号（如肌肉震颤等）过滤掉，以得到纯净的心脏电活动信号。
3. 记录仪记录仪是心电机中的核心部分，它能够实时记录和存储心电图波形。
现代记录仪一般都具备数字化和自动化的功能，能够方便地进行数据传输和分析。
同时，记录仪还可以输出打印心电图纸，以供医生进行进一步的分析和诊断。
二、心电机的使用方法心电机的使用方法相对简单，以下是心电机使用的基本步骤：1. 准备工作在使用心电机之前，需要仔细检查设备的完整性和性能。
确保导联线和电极贴片没有断裂或损坏，并且能够正常连接。
同时，检查记录仪的电源是否充足。
2. 安装电极贴片根据需要进行心电图检查的部位，选择合适的电极贴片进行安装。
通常情况下，可以选择胸导联、四肢导联或多导联等方式，以采集不同位置的心脏电信号。
3. 连接导联线将导联线的插头与电极贴片连接器相匹配，确保连接稳固。
在连接过程中，需要注意导联线颜色的对应关系，以保证正确采集到心脏电信号。
4. 触电检查和校准在使用心电机之前，可以通过触电或者自动检测功能，校准设备以确保信号的准确性和稳定性。
心电图的原理及导联方式
ቤተ መጻሕፍቲ ባይዱ Ⅱ
16
Ⅲ
17
加压单极导联
◆ 将探查电极放在标准导联的任一肢体上， 而将其余二肢体上的引导电极分别与5000 欧姆电阻串联在一起作为无关电极。这种 导联记录出的心电图电压比单极肢体导联 的电压增加50%左右，故名加压单极肢体 导联。根据探查电极放置的位置命名，如 探查电极在右臂，即为加压单极右上肢导 联（aVR），在左臂则为加压单极左上肢导 联（aVL），在左腿则为加压单极左下肢导 联（aVF）。
7
额面六轴系统
◆ 为便于表明6 个导联轴之间的方向关系，将 I、II 、III导联的导联轴平行移动，使之与 aVR 、Avl、aVF 的导联轴一并通过坐标图 的轴中心点，便构成额面六轴系统 （hexaxial system）
8
额面六轴系统
9
肢体导联系统—反映额面情况
10
胸前导联—反映横面情况
注：胸前导联使用碗状电极吸附。
24
胸导联位置示意
25
胸导联的导联轴
26
胸导联的连接方式
27
28
29
30
心电图导联与心电图
31
32
检查意义
在于：用于对各种心律失常、心室心房肥大、 心肌梗死、心率异常、心肌缺血、电解质紊 乱（对血钾不正常变化有快速直视的临床参 考意义）、心衰等病症检查，可用于床边24 小时监视病人心脏功能。
注：下肢两电极可置于同一侧，但电极板不能相互接触，处于隔离状态即 可。
上述连接方式可使I、Ⅱ、Ⅲ、aVR、aVL、aVF导联成立
12
标准导联
◆ 导联是标准导联，亦称双极肢体导联，反 映两个肢体之间的电位差。
13
标准导联的导联轴（Einthoven 三角）
心电监护仪原理和使用步骤详解
心电监护仪原理和使用步骤详解随着医学技术的发展，心电监护仪广泛适用于临床的病情的监控，通过查看它监测过来的生理参数，除给医护人员提供合理客观依据，对早期发现病情变化，预防并发症的发生起到了重要的指导作用，让医护人员更快更好的对病情有变化的病人采取有效的治疗措施和治疗手段，达到保证了患者的安全的目的。
也正是因为这种设备方便了医护人员对病人的病情的监控，对病人的治疗可以更加迅速有效。
因而在各个医院中被广泛的使用。
从事医疗电子行业的工程师，对这一方面知识有的可能很了解，有的可能一知半解，包括什么是心电监护仪、它的基本原理、工作原理、正确的使用步骤、使用的注意事项等，下面我们从它的基本原理和使用步骤等方面深入的学习这一种设备。
什么是心电监护仪什么是心电监护仪?它是监护仪一种及其重要的应用(什么是监护仪)，它作为现在医院常用的设备，可以同时对病人的心电图、呼吸、血压、体温、脉搏等生理参数进行精密测试和测量的的实用的医学仪器设备。
它很直观的将需要检测和监控的数据显示到显示器上面，供医院的工作人员来对病人的病人进行判定和治疗。
每个可以监控的生理参数一般都设置了安全值其参考和比对的作用，如病人的实际值不在安全值之内，则会自动报警。
心电监护仪原理(1)系统基本组成：(A)阴极射线示波器(B)心电记录器(C)压力监测器(D)呼吸监测器(E)体温监测器(F)计算机处理系统组成心电活动经心电导联线传入处理器，血压经压力传感器变成电信号传入处理器。
呼吸活动由呼气、吸气造成胸腔电阻的改变经心电导联与心电活动同时传入处理器，处理器将来自病人体内之电信号放大后经微型计算机处理后变成波形输出与数字信号输出，经光电显示系统显示于阴极射线示波器的屏幕上，其工作原理是心电监护仪设计的重要参考。
(2)便携式远程心电监护仪结构及原理主要由心电信号的前端采集与调理模块、心电信号处理与存储模块、数据显示模块和远程传输控制模块等四个关键模块组成，系统功能结构。
心电图机操作PPT课件
心房扑动 atrial flutter
心电图特征 2. F波频率为250－350次/min，大多以2:1或 4:1下传，故心室律规则；如房室传导比例不 恒定，心室律也可不规则
心房扑动 atrial flutter
3. QRS波的时限一般不增宽。此图可见每6个F 波后出现一个QRS波；如F波的大小和间距存有 差异，且频率>300次/min，称不纯性心房扑动
测量心率时，只需测量一个RR（或PP）间期的秒数，然后 被60除即可求出。例如RR间距为0.8S，则心率为 60/0.8=75次/分
肺型P波 T波倒置
ST段抬高
心电图
第一步 : 找“P”波，它代表心房肌除极的电位变化 如有P波 ---“P”波的波型特点是否正常。时间:
0.11s 振幅：肢导联﹤0.25mv 胸导联﹤0.15mv Ⅰ、Ⅱ、aVF、V4-V6直立，aVR导联倒置，其他导联随便
第五步 : 看T波方向，代表心室快速复极时电位变化， 多与QRS波群主波方向一致
T波的振幅≥同导联R波的1/10。
第六步 : 看QT间期，指QRS波群的起点至T波终点的间 距QT间期的正常范围为0.32-0.44s。
u波：在T波之后0.02-0.04s出现的振幅低小的波称为u 波，u波方向大体与T波相一致。
。 第二步 : 看PR间期，从P波的起点至QRs波群的起点。 代表心房开始除极的时间。时间：0.12 — 0.20 S 第三步 : 看QRS波，代表心室肌除极的电位变化
第四步 : 看ST段，自QRS波群的终点至T波起点间的线 段，代表心室缓慢复极过程。
正常任一导ቤተ መጻሕፍቲ ባይዱS-T 向下偏移≤0.05 mv。正常S-T段向 上偏移≤0.1mv。
异常心电图特点
心电图机原理及使用

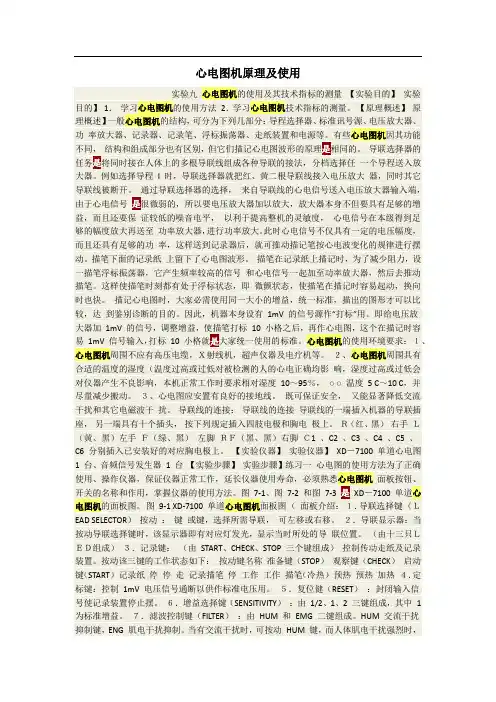

心电图机原理及使用实验九心电图机的使用及其技术指标的测量【实验目的】实验目的】1．学习心电图机的使用方法2．学习心电图机技术指标的测量。
【原理概述】原理概述】一般心电图机的结构，可分为下列几部分：导程选择器、标准讯号源、电压放大器、功率放大器、记录器、记录笔、浮标振荡器、走纸装置和电源等。
有些心电图机因其功能不同，结构和组成部分也有区别，但它们描记心电图波形的原理相同的。
导联选择器的任务将同时接在人体上的多根导联线组成各种导联的接法，分档选择任一个导程送入放大器。
例如选择导程I 时，导联选择器就把红、黄二根导联线接入电压放大器，同时其它导联线被断开。
通过导联选择器的选择，来自导联线的心电信号送入电压放大器输入端，由于心电信号很微弱的，所以要电压放大器加以放大，放大器本身不但要具有足够的增益，而且还要保证较低的噪音电平，以利于提高整机的灵敏度，心电信号在本级得到足够的幅度放大再送至功率放大器，进行功率放大。
此时心电信号不仅具有一定的电压幅度，而且还具有足够的功率，这样送到记录器后，就可推动描记笔按心电波变化的规律进行摆动。
描笔下面的记录纸上留下了心电图波形。
描笔在记录纸上描记时，为了减少阻力，设一描笔浮标振荡器，它产生频率较高的信号和心电信号一起加至功率放大器，然后去推动描笔。
这样使描笔时刻都有处于浮标状态，即微颤状态，使描笔在描记时容易起动，换向时也快。
描记心电图时，大家必需使用同一大小的增益，统一标准，描出的图形才可以比较，达到鉴别诊断的目的。
因此，机器本身设有1mV 的信号源作“打标”用。
即给电压放大器加1mV 的信号，调整增益，使描笔打标10 小格之后，再作心电图，这个在描记时容易1mV 信号输入，打标10 小格就大家统一使用的标准。
心电图机的使用环境要求：１、心电图机周围不应有高压电缆，Ｘ射线机，超声仪器及电疗机等。
２、心电图机周围具有合适的温度的湿度（温度过高或过低对被检测的人的心电正确均影响，湿度过高或过低会对仪器产生不良影响，本机正常工作时要求相对湿度10～95％，○○温度5 C～10 C，并尽量减少搬动。
心电图测量原理与仪器使用
10
整理ppt
实验步骤
2. 将导联联到人体：
➢ 清洁皮肤：用酒精擦去皮肤上的油渍、汗渍，必要时 在电极安放处剃除体毛，磨掉皮肤上的角化层，用酒 精擦拭干净；
➢ 检查电极片上按钮是否清洁无损坏；
➢ 将电极片安放到病人身上，如果使用的是符合我国行 业标准YY/T0196-94而没有过期的一次性电极，一般 情况下不需要任何特殊处理，如果使用不含导电膏的 电极，在安放前先抹上导电膏；
心电图测量原理与仪器使用
2020/11/17
1
整理ppt
一、实验目的
1. 学习心电信号检测原理； 2. 学习心电信号的测量方法； 3. 学习心电图机技术指标的测量。
2
整理ppt
二、实验设备
1. 心电工作站； 2. 多参数监护仪；
3
整理ppt
三、实验原理
1. 心脏在机械性收缩之前，首先产生电激动， 产生生物电流，并经组织合体液的传导至 体表，于身体不同部位产生不同的电位变 化，形成体表电位差。
➢ 将电缆导联通过电极片上的按钮与电极片相连。
11
整理ppt
实验步骤
12
整理ppt
实验步骤
3. 设置心电/心率参数：
在系统<主菜单>中<心电>选项， 会显示如图所示的窗口来设 置心电/心率参数：
13
整理ppt
使用心电工作站进行心电测量
1. 简介
ECGLAB2.0心电工作 站是一台采集心电信号并能对心电 信号进行时域、频域、空间域进行 分析，具有手段完善的病例数据库 管理系统的集高分辨率图形、数据 打印、传输为一体的心电信息分析 仪器。
3. 设置与心电监护相关的参数。
9
心电监护仪的原理与应用的总结
心电监护仪的原理与应用的总结引言心电监护仪是一种常见的医疗设备，广泛应用于医院、急诊部门、心血管介入手术室等环境中。
它通过测量和记录心脏电信号，可以帮助医生诊断心脏疾病，监测患者的心脏情况等。
本文将对心电监护仪的原理和应用进行总结和介绍。
心电监护仪的原理心电监护仪的工作原理主要基于心电传感器的测量和信号处理。
下面将详细介绍心电监护仪的原理。
1.心电传感器：心电传感器是心电监护仪的核心组件之一。
它通常采用导联电极将心脏电信号从身体表面采集出来。
2.信号放大器：心电传感器采集到的心脏电信号非常微弱，需要通过信号放大器放大到可以被医生读取和分析的幅度。
3.滤波器：心电信号中常常受到各种干扰，例如肌肉运动、电源噪声等，滤波器可以去除这些干扰信号，保留心脏电信号。
4.ADC转换：放大和滤波后的心电信号是模拟信号，需要通过ADC（模数转换器）将模拟信号转换为数字信号，以便计算机进行处理和显示。
5.数字信号处理：心电监护仪通常配备有强大的数字信号处理功能，可以对心电信号进行各种操作，例如心率分析、心律失常检测等。
心电监护仪的应用心电监护仪在医疗领域有着广泛的应用。
下面列举几个常见的应用场景。
1.心脏病诊断：心电监护仪可以记录和分析心脏电信号，帮助医生快速准确地诊断心脏病，例如心律失常、心肌缺血等。
2.术中监测：在手术过程中，心电监护仪可以持续监测患者的心脏情况，及时发现异常情况，提高手术安全性。
3.康复监测：心电监护仪可以用于康复机构对心脏病人进行监测和评估康复效果，帮助病人进行有效的康复训练。
4.体育运动：一些运动员在训练和比赛过程中需要进行心率监测，心电监护仪可以帮助他们了解自己的身体状况，调整训练强度。
5.心电图记录：心电监护仪可以将心脏电信号记录下来，生成心电图，供医生进一步分析和研究。
总结心电监护仪是一种重要的医疗设备，通过测量和记录心脏电信号，可以帮助医生诊断心脏疾病，监测患者的心脏情况等。
本文对心电监护仪的原理和应用进行了总结和介绍。
测心跳仪器的原理是啥
测心跳仪器的原理是啥
测心跳的仪器原理有多种，其中包括以下几种常见的：
1. 电生理原理：使用心电图（ECG）来测量心脏的电信号变化。
心脏收缩和舒张时，心肌细胞会释放电信号，这些信号可以通过电极在皮肤上测量到。
心跳仪器通过放置电极在身体表面，将心脏电信号转化为数字信号，并显示心脏的节律。
2. 光学原理：使用光传感器来测量心率。
这种仪器会使用光传感器照射皮肤，并侦测由心搏引起的皮肤微小血管的脉冲变化。
心率仪器将这些变化转化为数字信号，并计算心率。
3. 声学原理：使用声音传感器来测量心跳。
这种仪器会将声波传感器放置在身体表面，传感心脏跳动引起的体表震动或血管血流声音。
心率仪器将这些声音转化为数字信号，并计算心率。
4. 压力原理：使用压力传感器来测量心跳。
这种仪器会放置一个压敏模块在身体的关键位置，当心脏跳动时，这个模块会记录到相关的压力变化。
压力变化被转化为数字信号，并计算心率。
这些原理并不是互斥的，有些心跳仪器甚至结合了多种原理来提高测量的准确性和可靠性。
心电图机原理及使用
心电图机原理及使用实验九心电图机的使用及其技术指标的测量【实验目的】实验目的】1．学习心电图机的使用方法2．学习心电图机技术指标的测量。
【原理概述】原理概述】一般心电图机的结构，可分为下列几部分：导程选择器、标准讯号源、电压放大器、功率放大器、记录器、记录笔、浮标振荡器、走纸装置和电源等。
有些心电图机因其功能不同，结构和组成部分也有区别，但它们描记心电图波形的原理相同的。
导联选择器的任务将同时接在人体上的多根导联线组成各种导联的接法，分档选择任一个导程送入放大器。
例如选择导程I 时，导联选择器就把红、黄二根导联线接入电压放大器，同时其它导联线被断开。
通过导联选择器的选择，来自导联线的心电信号送入电压放大器输入端，由于心电信号很微弱的，所以要电压放大器加以放大，放大器本身不但要具有足够的增益，而且还要保证较低的噪音电平，以利于提高整机的灵敏度，心电信号在本级得到足够的幅度放大再送至功率放大器，进行功率放大。
此时心电信号不仅具有一定的电压幅度，而且还具有足够的功率，这样送到记录器后，就可推动描记笔按心电波变化的规律进行摆动。
描笔下面的记录纸上留下了心电图波形。
描笔在记录纸上描记时，为了减少阻力，设一描笔浮标振荡器，它产生频率较高的信号和心电信号一起加至功率放大器，然后去推动描笔。
这样使描笔时刻都有处于浮标状态，即微颤状态，使描笔在描记时容易起动，换向时也快。
描记心电图时，大家必需使用同一大小的增益，统一标准，描出的图形才可以比较，达到鉴别诊断的目的。
因此，机器本身设有1mV 的信号源作“打标”用。
即给电压放大器加1mV 的信号，调整增益，使描笔打标10 小格之后，再作心电图，这个在描记时容易1mV 信号输入，打标10 小格就大家统一使用的标准。
心电图机的使用环境要求：１、心电图机周围不应有高压电缆，Ｘ射线机，超声仪器及电疗机等。
２、心电图机周围具有合适的温度的湿度（温度过高或过低对被检测的人的心电正确均影响，湿度过高或过低会对仪器产生不良影响，本机正常工作时要求相对湿度10～95％，○○温度5 C～10 C，并尽量减少搬动。
心电监护仪的使用
心电监护仪的使用一、概述（一）基本概念：心电监护仪是医院实用的精密医学仪器，能同时监护病人的动态心电图形（一般为五联导心电图）、呼吸、体温、血压（分无创和有创）、血氧饱和度、脉率等生理参数。
心电监护能对患者进行持续不间断的心电功能监测。
凡是危急病人、手术病人原则上都是使用心电监护仪的适应症。
（二）工作原理：通过感应系统如热敏电阻、电极、压力传感器、探头等接收来自病人的各种信息，经过导线输入到换能系统并放大，进一步计算和分析，最后显示到监护仪屏幕上。
必要时可打印信息资料。
（三）使用对象：病情危重需要进行持续不间断的监测心搏的频率、节律与体温、呼吸、血压、脉搏及经皮血氧饱和度等患者。
二、心电监护操作程序1.目的：（1）监测病人的生命体征。
（2）为评估病情及治疗、护理提供依据。
2.评估：（1）病人的年龄、病情、生命体征、皮肤情况。
（2）病人的心理状态及合作程度，并解释目的及注意事项。
（3）是否有使用监护仪的指征及适应症；所需监测的项目。
（4）监护仪的性能。
3.物品准备。
心电监护仪及模块、导联线、配套血压计袖带、血氧传感器、电源转换器、电极片、酒精棉球、监护记录单等。
4.连接心电监护仪电源。
5.患者平卧位或半卧位。
6.打开主开关。
7.用75%酒精棉球擦拭患者胸部贴电极处皮肤。
8.贴电极片，连接心电导联线，屏幕上心电示波出现，选择较清晰的导联，调节振幅。
三个电极安放位置如下负极（红）：右锁骨中点下缘。
正极（黄）：左腋前线第四肋间。
接地电极（黑）：剑突下偏右。
五个电极安放位置如下右上(RA) ：胸骨右缘锁骨中线第一肋间。
右下(RL) ：右锁骨中线剑突水平处。
中间(C) ：胸骨左缘第四肋间。
左上(LA) ：胸骨左缘锁骨中线第一肋间。
左下(LL) ：左锁骨中线剑突水平处。
9.将袖带绑在至肘窝上两横指处。
按测量键。
设置报警限。
设置测量间隔时间。
三、监护系统临监测心电图时主要观察指标。
1. 定时观察并记录心率和心律。
器械掌握与运用：心电图检查与分析方法
综合分析心电图和其他临床资 料，有助于更准确地评估患者 的预后和制定个性化的治疗方 案。
远程监测技术在心电图领域应用前景
远程心电图监测技术可实现对患者心 电的实时、连续监测，提高诊断的准 确性和及时性。
随着物联网和人工智能技术的发展， 远程心电图监测将在心血管疾病的预 防、诊断和治疗中发挥越来越重要的 作用。
远程监测有助于发现间歇性和隐匿性 的心律失常，减少漏诊和误诊的发生 。
05
心电图检查质量控制与提高策略
操作人员培训和资质认证要求
专业基础知识培训
包括心脏电生理、心电图波形识 别、心律失常分析等。
操作技能培训
通过模拟器和实际设备操作，提 高操作人员的熟练度和准确性。
资质认证
要求操作人员通过相关考试，取 得相应的资格证书，确保具备从
心电图检查操作技巧与注意事项
皮肤准备与电极放置位置选择
皮肤准备
清洁皮肤，降低皮肤阻抗，减少干扰 。必要时进行皮肤处理，如剃毛、擦 拭酒精等。
电极放置位置选择
根据国际统一标准，正确选择电极放 置位置，如肢体导联电极应放置于手 腕、脚腕处，胸导联电极应放置于规 定位置的肋骨间隙。
仪器设置及参数调整策略
事心电图检查的资质。
仪器设备维护保养计划制定
定期检查
对心电图机进行定期检查，包括外观、导联线、电极等，确保其 处于良好状态。
预防性维护
根据设备使用情况和厂家建议，制定预防性维护计划，包括清洁 、润滑、紧固等。
故障处理
对设备出现的故障进行及时维修，确保设备的正常运转。
标准化操作流程编写和执行监督
编写标准化操作流程
心律失常风险评估和治疗指导
心电图机的使用PPT课件
V5： 黑色-左腋前线第五肋间与V4平行
V6： 紫色-左腋中线第五肋间与V4平行
连接胸导联。在胸骨两侧第 四肋间安放V1、V2 时注意二者的间距。
心电图机操作流程
接通电源 1、 开机。 2 、按定标，走纸速度等键。横轴定标时间： 走纸速度25mm/s、纵轴定标电压 10mm/mv。 3、 按开始键开始描记心电图。
高血钾：T波高而尖，ST段上升
低血钾：T波宽而平，T波倒置，Q-T 延长，ST段下降，出现U波 心绞痛：T波低平或倒置,ST段压低 急性心肌梗死：宽而深的Q波，ST段 抬高呈弓背向上
心电图的测量方法
心室率=60÷P-P间距 或R-R间距 心室率:每分钟60～100次
心电图机的维护
1. 每天作完心电图后必须洗净电极。
1、窦性心律失常:P-R间期≥0.12S 2、期前收缩（早搏）
异常心电图特点
窦性心动过速、窦性心动过缓、窦性心律不齐 房性期前收缩、房室交界性期前收缩、室性期前收缩
3、异位心动过速 (1)室上性心动过速：连续3个或3个以上的房性或房室交 界性期前收缩 多见于无器质性心脏病的年轻人
(2)室性心动过速：连续3个或3个以上的室性期前收缩
心电图机的使用
主要内容
1. 心电图（ECG）的概念
2. 心电图机的使用原理 3. 心电图检查的主要临床意义
4. 福田FX-7202多道自动分析心电图机
5. 心电图操作前准备 6. 十二导联心电图各导联的连接方法 7. 心电图机的操作流程 8. 如何识别正常和异常心电图
9. 心电图的测量方法
10.心电图机的维护
感谢聆听！
2. 导联电缆的芯线或屏蔽层容易损坏，尤其是靠近两端 的插头处，因此使用时切忌用力牵拉或扭转，收藏时 应盘成直径较大的圆盘，或悬挂放置，避免扭转或锐 角折叠。
心电图的操作规程
心电图的操作规程《心电图操作规程》一、引言心电图（Electrocardiogram ，ECG ）是一种无创性的检查方法，用于记录心脏电活动。
它通过在体表放置电极，测量心脏在每个心动周期中产生的电信号，并将其转化为图形记录下来。
心电图是诊断心脏疾病的重要工具之一，能够提供有关心脏节律、心肌缺血、心肌梗死等方面的信息。
二、适用范围本操作规程适用于心电图检查的操作人员。
三、心电图的基本原理心电图的基本原理是利用心脏在每个心动周期中产生的电信号，通过体表电极记录下来。
心脏的电活动是由心肌细胞的去极化和复极化过程产生的，这些电信号可以通过体液传导到体表，被电极捕捉到。
心电图机将这些电信号放大、滤波和数字化处理后，显示在屏幕上或打印出来，形成心电图图形。
四、心电图的操作前准备环境准备 （1）检查室应保持安静、整洁、温度适宜，避免强光直射。
（2）检查床应舒适、平稳，便于患者躺卧。
患者准备 （1）患者应在检查前休息 5-10 分钟，避免剧烈运动和情绪激动。
（2）患者应穿着宽松、舒适的衣服，便于暴露胸部。
（3）患者应告知医生自己的病史、症状和用药情况。
仪器准备 （1）心电图机应处于良好的工作状态，定期进行校准和维护。
（2）电极应清洁、干燥，无损坏和老化现象。
（3）导联线应连接牢固，无松动和断裂现象。
操作人员准备 （1）操作人员应熟悉心电图机的操作方法和注意事项。
（2）操作人员应洗手、戴口罩和手套，保持清洁卫生。
五、心电图的操作步骤患者体位 （1）患者取仰卧位，全身放松，双手自然放在身体两侧。
（2）暴露胸部，电极应放置在胸部的特定位置上。
电极放置 （1）标准 12 导联心电图的电极放置位置如下：V1：胸骨右缘第 4 肋间。
V2：胸骨左缘第 4 肋间。
1. 2. 3. 4. 1. 2. ◦ ◦V3：V2 与 V4 连线的中点。
V4：左锁骨中线第 5 肋间。
V5：左腋前线与 V4 同一水平。
V6：左腋中线与 V4 同一水平。
心电图机原理及应用介绍PPT课件
28
加压单极肢体导联
• 1942年，Goldberger对Wilson的单极肢体导 联进行了一定的改进：
– 将被测肢体与中心电端之间所接平衡电阻断开， 中心电端只与其他两个肢体相连；这种接法称为 加压单极肢体导联。
Frank N Wilson (1890-1952)
4
心电图基础知识
• 心电图是记录人 体心脏电活动的 一种检查方法。
• 是从体表记录心 脏每一心动周期 所产生电活动变 化的曲线图形。
5
心电图（ECG）简介
• 与心脏生理功能存在着密切的联系； • 在临床应用已经100多年； • 在临床心脏疾病初筛检查中仍然使用； • 是冠心病诊断中最早、最常用和最基本的诊
32
加压单极肢体导联
aVR+aVL
aVR R－
－
Ⅱ
Ⅰ
＋ aVL
L
－
＋
F aVF
大小相等
Ⅲ
方向相反
aVR+aVL+aVF=0
33
心脏额面六轴系统
-Ⅱ
-aVF
-Ⅲ
-Ⅰ -aVL
aVR R
30o Ⅰ
aVL L
-aVR
Ⅱ
Ⅲ
aVF F
34
单极胸导联
• 1942年，Wilson提出单极胸导联的连接方式
• 测量心电图时，为了探测心脏某一局部区域电 位变化，将探查电极安放在靠近心脏的胸壁上 ，参考电极置于Wilson中心电端，探查电极 所在部位电位的变化即为心脏局部电位的变化 。
断方法。 • 是一种简单方便、最直观和重复性好，无创
心电图测量原理与仪器使用分析
张日欣 2018/10/31
一、实验目的
1. 2. 3.
学习心电信号检测原理； 学习心电信号的测量方法； 学习心电图机技术指标的测量。
二、实验设备
1. 2.
心电工作站； 多参数监护仪；
三、实验原理
1.
心脏在机械性收缩之前，首先产生电激动，
产生生物电流，并经组织合体液的传导至
12导联同步心电图 （ECG）
心电向量图（VCG） 时间心电向量图T（VCG） 高频心电（HFECG）心室晚电位（VLP） 心率变异性（HRV） 起搏心电图 （PMECG）
频谱心电（FCG） QT离散度（QTD）
操作步骤
1. 2. 3.
4.
安装好心电采集盒； 连接好RA，RL，RF，LL(F)导联； 打开计算机电源，启动window XP系统； 在桌面上运行应用程序，进入 心电工作站系统界面
将电缆导联通过电极片上的按钮与电极片相连。
实验步骤
实验步骤
3.
设置心电/心率参数：
在系统<主菜单>中<心电 >选项，会显示如图所示的窗口 来设置心电/心率参数：
使用心电工作站进行心电测量
1.
简介
ECGLAB2.0心电工作站是一台 采集心电信号并能对心电信号进行 时域、频域、空间域进行分析，具 有手段完善的病例数据库管理系统 的集高分辨率图形、数据打印、传 输为一体的心电信息分析仪器。 九大功能：
吗？为什么？
体表，于身体不同部位产生不同的电位变
化，形成体表电位差。
2.
把这种变化着的电位差记录下来，形成动
态曲线，即为心电图（ECG）。
3. 心电图的形态
数字心电图机的工作原理与检定方法
数字心电图机的工作原理与检定方法摘要：数字化心电图机是一种高技术、高精密的医学仪器，它是以人的生理原理为基础，运用现代电子技术实现的仪器。
数字心电图机主要用于记录并显示心跳时所发生的各种电生理信号，医师对心电波形形态、振幅大小、心跳间隔期的宽度时间进行观察和分析，并参照相关的心电资料与心电波形进行比较；能准确的了解患者的心脏状况，从而为以后的临床治疗工作打下坚实的基础。
因此本篇文章就对数字心电图机的工作原理与检定方法进行有效分析，从而保障数字心电图机运行的安全。
关键词：数字心电图机；工作原理；检定方法一、数字心电图机工作原理数字心电图机是一种医疗中用于检测心电信号的电子装置，其功能是在心脏跳动过程中，心肌发出一种生物电信号，然后通过数字心电图机将其采集到的信号记录到计算机中，由医师根据病人的心电图来进行诊断。
在应用数字化心电图机时，常常会出现各种问题，因此需要对影响其工作的主要因素进行分析，并针对这些问题进行有效处理。
数字心电图机已应用于临床数百年。
数字心电图机是利用心电生理改变的时序来获取心电位置，从而生成电位图，从而为病人的心电生理参数提供依据。
心电图显示心电图的时程曲线。
它是利用身体的电生理信号，将其转换成一个电压信号，然后发送到处理器。
对采集到的资料进行了分析，并以心电图的形式存储了信号波形。
心脏兴奋、心脏生理变化、传导系统紊乱、心脏生理机能的异常都是通过心电图来反映的。
心脏电波资料处理系统能为心脏疾病的诊断提供基础资料。
心电监护仪是一种必须由国家强制检验的仪器，它的检测和跟踪是为了保证有关技术参数的准确。
检测的传递是指由国家计量基准向劳动计量单位的计量单位进行计量计量的转换。
心电图的测量校准包括工作参数的传递等，根据计量校验的原则进行。
当前，计量校准所采用的计量校准方法是心电数字仪器的校准。
在数字心电图机进行，进行工作时,还必须配套一下基本设备。
数字心电图机在运行的时候，第一就是要在人体中对微弱的生理电信号进行有效的提取，一般是由进行这一工作，提取出生理电信号后，将其通过导线输入网络、选择器，再输入到前置放大器，开展放大和滤波电路工作处理，通过使用高频滤波电路和低噪声差分进行有效的处理，从而使交互中的干扰性得到明显的消除。
心电图的实验原理
心电图的实验原理心电图是记录心脏电活动的一种方法，通过图形化展示心脏产生的电信号来分析和诊断心脏疾病。
心电图的实验原理主要涉及心肌细胞的电生理特性、导联、记录仪器和信号分析等方面。
下面我将详细介绍心电图的实验原理。
1. 心肌细胞的电生理特性：心脏是由一系列心肌细胞组成的，这些心肌细胞具有特殊的电活动。
在心脏工作期间，首先在窦房结产生的电刺激导致心房收缩，然后通过房室结和希氏束传导到心室，引起心室收缩。
心肌细胞在电活动的过程中，会产生一系列的动作电位，即电压的波动。
这些电位的变化可以用来衡量心脏的电活动状态。
2. 导联：为了记录心肌的电活动，需要使用导联将电信号从心脏传递到记录仪上。
传统的心电图采用的是三种导联方式：肢体导联（I、II、III导联）、胸前导联（V1至V6导联）和四肢联合导联（avR、avL、avF导联）。
不同的导联方式可以提供不同的心电信号信息，从而更好地分析心脏的电活动。
3. 记录仪器：记录仪是记录心电信号的关键设备。
主要包括心电电极、放大器和记录系统。
心电电极可以采集和传输心肌细胞的电信号，通常是通过电极和皮肤之间的凝胶或夹子来实现。
放大器负责扩大信号的振幅，使其可被记录和分析。
记录系统则将扩大后的信号转化为图像或数字数据，供医生进行分析和诊断。
4. 信号分析：一旦将心电信号记录下来，就可以进行信号分析。
信号分析可以通过观察图形、测量时间间隔和计算心率等方式来进行。
在心电图上，通常会看到一系列的波形，如P波、QRS波群和T波等。
P波代表心房收缩，QRS波群代表心室收缩，T 波代表心室复极。
分析这些波形的形状和间距，可以判断心脏的电活动是否正常。
此外，心电图还可以检测心脏肥大、心律失常、缺血性心脏病和心肌梗死等心脏疾病。
例如，心脏肥大会导致心电图波形增大，心律失常会表现为异常的心电活动节律，缺血性心脏病和心肌梗死会在心肌细胞缺血坏死后导致心电图异常。
通过对心电图的分析，医生可以判断心脏的功能状态以及是否存在潜在的心脏病理问题。
心电图机原理及应用介绍 ppt课件
• 体腔是一个均匀导电的、相对心脏来说是很大 的球形容积导体。
ppt课件
25
Einthoven三角形
RA
－
Ⅰ
＋ LA
－
－
Ⅱ
Ⅲ
＋
＋
LL
ppt课件
26
肢体导联连接方式
ppt课件
27
双极肢体导联连接方式
• 导联 I：LA（+），RA（-）
• 导联 II：LL（+），RA（-）
– 将被测肢体与中心电端之间所接平衡电阻断开， 中心电端只与其他两个肢体相连；这种接法称为 加压单极肢体导联。
– 由于断开后该肢体电极与中心端间的分流作用不 再存在，故该导联的电位就会加大。
ppt课件
31
加压单极肢体导联连接方式
单极
ppt课件
加压
32
aVR、aVL、aVF
VR
R－
Ⅰ
aVR －
VL ＋L
断方法。 • 是一种简单方便、最直观和重复性好，无创
、无损害且费用低廉的诊断方法。
ppt课件
8
ECG产生的机理
• 在正常人体内，窦房结 发出的兴奋首先传到右 心房，使右心房开始收 缩，同时兴奋经过房间 束传到左心房，引起左 心房的收缩。兴奋随后 沿着结间束传到房室结 。再由房室结通过房室 束及其左右分支浦肯野 纤维传到心室，引起心 室的激动。
ppt课件
9
ECG的特点
• 在每一个心动周期中，心脏各部分兴奋过程 中出现的电信号变化的方向、途径、次序和 时间都具有一定的规律。
• 这种电信号变化通过心脏周围的导电组织和 体液传导到身体表面，使身体各部位在每一 个心动周期中也都发生有规律的电变化。
