室内设计制图标准
室内设计制图标准
三、室内设计制图标准
图纸排序 建筑装饰装修施工图编排顺序一般为：封面、图纸目录、设计说明、
建筑装饰装修设计图。 如涉及到核算、给排水、采暖通风、电器等专业内容，还应附有相应
三、室内设计制图标准
说明
正确
错误
尺寸线倾斜时数字的方向应便于阅 读，尽量避免在斜线范围内注写
同一张图纸内的尺寸数字应大小一 致
在材料图例中写数字出，材料图例 应避免和数字重合，
当尺寸界限较窄时，尺寸数字可注 在尺寸界限外侧或上下错开，或引 出线。
三、室内设计制图标准
尺寸标注简化画法
三、室内设计制图标准
符号相交；可以考虑将轮廓线作为尺寸界线，但不能作为尺寸线。 室内设计图中连续重复的构配件等，当不易标明定位尺寸时，可以在总
尺寸的控制下，不用数值而用“均分”或“EQ”字样表示定位尺寸。
尺寸标注
三、室内设计制图标准
室内设计图中连续重复的构配件等，当不易标明定位尺寸时，可以在总 尺寸的控制下，不用数值而用“均分”或“EQ”字样表示定位尺寸。
所示。栏内应填写会签人员所代表的专业、姓名和日期。 一个会签栏不够 时，可增加一个，两个会签栏应并列，不需要会签的图纸可不设会签栏。
图例：材料
三、室内设计制图标准
图例：材料
三、室内设计制图标准
图例：材料
三、室内设计制图标准
图例：窗
三、室内设计制图标准
图例：窗
三、室内设计制图标准
图例：门
三、室内设计制图标准
三、室内设计制图标准
内容 • 制图标准总则 • 图纸编排顺序 • 图例、图线 • 字体、标注、比例、符号

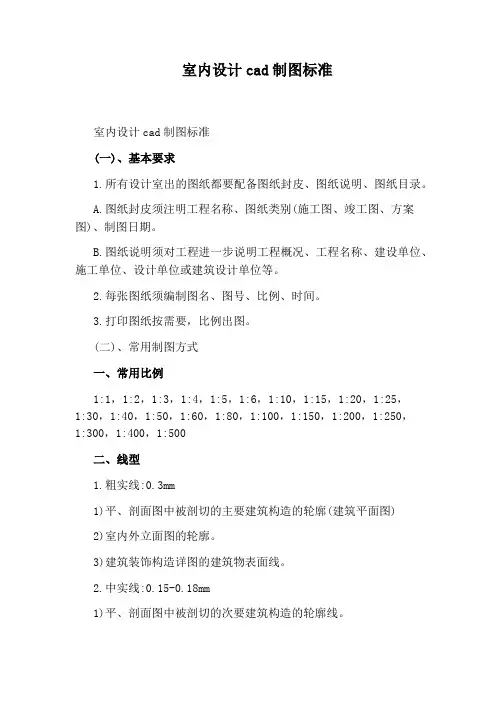

室内设计cad制图标准
室内设计cad制图标准室内设计cad制图标准(一)、基本要求1.所有设计室出的图纸都要配备图纸封皮、图纸说明、图纸目录。
A.图纸封皮须注明工程名称、图纸类别(施工图、竣工图、方案图)、制图日期。
B.图纸说明须对工程进一步说明工程概况、工程名称、建设单位、施工单位、设计单位或建筑设计单位等。
2.每张图纸须编制图名、图号、比例、时间。
3.打印图纸按需要，比例出图。
(二)、常用制图方式一、常用比例1:1，1:2，1:3，1:4，1:5，1:6，1:10，1:15，1:20，1:25，1:30，1:40，1:50，1:60，1:80，1:100，1:150，1:200，1:250，1:300，1:400，1:500二、线型1.粗实线:0.3mm1)平、剖面图中被剖切的主要建筑构造的轮廓(建筑平面图)2)室内外立面图的轮廓。
3)建筑装饰构造详图的建筑物表面线。
2.中实线:0.15-0.18mm1)平、剖面图中被剖切的次要建筑构造的轮廓线。
2)室内外平顶、立、剖面图中建筑构配件的轮廓线。
3)建筑装饰构造详图及构配件详图中一般轮廓线。
3.细实线:0.1mm1.填充线、尺寸线、尺寸界限、索引符号、标高符号、分格线。
4.细虚线:0.1-0.13mm1)室内平面、顶面图中未剖切到的主要轮廓线。
2)建筑构造及建筑装饰构配件不可见的轮廓线。
3)拟扩建的建筑轮廓线。
4)外开门立面图开门表示方式。
5.细点划线:0.1-0.13mm1.中心线、对称线、定位轴线。
6.细折断线:0.1-0.13mm1.不需画全的断开界线。
三、打印出图笔号1-10号线宽设置1号红色0.1mm2号黄色0.1-0.13mm3号绿色0.1-0.13mm4号浅兰色0.15-0.18mm5号深兰色0.3-0.4mm6号紫色0.1-0.13mm7号白色0.1-0.13mm8.9号灰色0.05-0.1mm10号红色0.6-1mm10号特粗线:1)立面地坪线2)索引剖切符号3)图标上线4)索引图标中表示索引图在本图的短线四、剖切索引符号1.m:ø12mm(在A0、A1、A2、图纸)2.m:ø10mm(在A3、A4图纸)3.特粗线到索引线为剖视方向4.A:字高5mm(在A0、A1、A2、图纸)字高4mm(在A3、A4图纸)5.B-01:字高3mm(在A0、A1、A2、图纸)字高2.5mm(在A3、A4图纸)6.A为索引图号，B-01为索引图纸号，B-01为“”表示索引在本图五、平、立面索引符号1.m:ø12mm(在A0、A1、A2图纸)2.m:ø10mm(在A3、A4图纸)3.A1-A4:字高4mm(在A0、A1、A2图纸)字高3mm(在A3、A4图纸)4.B-01--B-04:字高2.5mm(在A0、A1、A2图纸)字高2mm(在A3、A4图纸)5.箭头为视图方向。
CAD建筑室内设计制图规范和技巧
CAD建筑室内设计制图规范和技巧CAD（计算机辅助设计）是现代建筑设计领域最常用的工具之一、使用CAD软件进行建筑室内设计制图可以提高效率、准确性和可视化效果。
在进行CAD建筑室内设计制图时，有一些规范和技巧是需要遵循的。
一、CAD建筑室内设计制图规范：1.统一标准：建筑室内设计团队应该制定统一的CAD标准，包括图层设置、尺寸标注、文字字体大小等。
统一的标准可以提高团队协作的效率和图纸的一致性。
2.统一图层设置：在CAD软件中，将不同元素设置在不同的图层上可以更方便地对其进行修改和管理。
比如，将墙体、家具、装饰物等分别设置在不同的图层上。
另外，图层的命名要尽量简洁明了，方便查找和识别。
3.尺寸标注：建筑室内设计制图中，尺寸标注是非常重要的一步，它直接影响着设计的准确性。
尺寸标注应该明确清晰，比如标注墙体的长度、门窗的宽度等。
另外，尺寸标注的文字大小和字体要与整个图纸保持一致。
4.图纸纲要：在大型建筑项目中，建议使用图纸纲要来管理和组织CAD图纸。
图纸纲要应该包括项目名称、图纸编号、图纸名称、图纸比例等重要信息，方便管理和查找。
5.图纸比例：在CAD建筑室内设计制图中，推荐使用1：50或1：100的比例。
这种比例可以保证设计细节的清晰性，同时又不会导致图纸过大。
二、CAD建筑室内设计制图技巧：1.使用图块功能：将常用的家具、装饰物等元素制作成图块，能够节省绘制时间，并且可以保持设计的一致性。
在需要使用这些元素时，只需将相应的图块插入到图纸中即可。
2.引入参考图：在CAD建筑室内设计制图中，引入参考图是一种常见的技巧。
通过将现有的平面图或图片导入CAD中，可以更方便地进行设计定位和构思。
5.使用打印样式表：在打印图纸之前，建议使用打印样式表来调整图纸的打印效果。
打印样式表能够控制线型、颜色、填充等参数，以确保打印图纸的质量和可读性。
总结起来，CAD建筑室内设计制图规范和技巧对于提高设计效率和准确性非常重要。
室内设计制图规范标准
室内设计施工图
2. 立面图的画法
立面图的最外轮廓线用粗实线绘制，地坪线可用加粗线（粗于标注粗度的 1.4倍）绘制，装修构造的轮廓和陈设的外轮廓线用中实线绘制，对材料和质 地的表现宜用细实线绘制。
3. 立面图的标注
纵向尺寸、横向尺寸和标高；材料的名称；详图索引符号；图名和比例等 。
室内设计施工图
室内设计施工图
1. 地面平面图的主要内容
地面平面图主要表示建筑的墙、柱、门、窗洞口的位置；地面的形 式、图案、材料、颜色；固定在地面的假山、水池等景观；固定于地面 的设施设备等。
室内设计施工图
2.地面平面图的画法
凡是剖到的墙、柱的断面轮廓线用粗实线表示，固定设备的轮 廓线用中实线表示，地面分格线用细实线表示 。
室内设计施工图
2. 详图的画法
凡是剖到的建筑结构 和材料的断面轮廓线以粗 实线绘制，其余以细实线 绘制 。
3. 详图的标注
详细标注加工尺寸、 材料名称以及工程做法。
选择=结果
汇报结束 谢谢观看！ 欢迎提出您的宝贵意见！
室内设计施工图
室内设计施工图
室内设计立面图
立面图与剖立面图的比较
立面图和剖立面图主要区别是：剖立面图中需画出被剖的侧墙及顶 部楼板和顶棚等，而立面图是直接绘制垂直界面的正投影图，画出侧墙 内表面，不必画侧墙及楼板等。
室内设计施工图
1. 立面图的主要内容
墙面、柱面的装修做法，包括材料、造型、尺寸等；表示门、窗及 窗帘的形式和尺寸；表示隔断、屏风等的外观和尺寸；表现墙面、柱面 上的灯具、挂件、壁画等装饰；表示山石、水体、绿化的做法形式等。
地面的表示方法
室内设计施工图
室内设计施工图
3.平面图的标注
室内设计cad制图规范
室内设计cad制图规范在室内设计领域，cad制图已经成为了必须的技能之一。
通过cad制图软件，室内设计师能够非常精准地完成各种图纸的绘制，如平面图、立面图、剖面图、电气图、水暖图等等。
而在进行cad 制图的时候，需要遵循一定的规范，才能保证绘制出来的图纸具有良好的可读性和可操作性。
下面就来了解一下室内设计cad制图的规范。
1. 尺寸标注规范在进行平面图的绘制时，尺寸标注是必不可少的一个环节。
因为尺寸标注可以让使用者很快地了解到物品的具体尺寸，从而更好地进行设计。
在进行尺寸标注时，需要注意一下几点：1）尺寸标注不要过于密集。
2）标注尺寸的时候，要按照一定的方法进行排序。
3）尽量避免交叉标注。
4）标注字体的大小、颜色、字型要有一定的规范。
2. 图框标注规范在进行cad绘制时，图框也是一个非常重要的元素。
图框可以让使用者了解到图纸的具体信息、比例尺、日期、制图人员等等，从而更好地进行操作。
在进行图框绘制时，需要注意一下几点：1）图框的比例要与绘图的实际大小相符。
2）标注的位置要合理，不要挤占绘图区域。
3）标注内容要简洁、明了。
3. 电气符号标准在进行电气图纸绘制时，需要使用到一些电气符号，如电灯、插座、开关等。
这些符号必须清晰、准确地表达出来，从而方便使用者查看、理解。
在进行电气符号绘制时，需要注意一下几点：1）电气符号的大小、颜色、形状要有一定的规范。
2）符号的位置要合理、有序。
3）标注电气符号时，需注明其类型、安装位置、数量等信息。
4. 剖面图标准在进行室内设计时，剖面图也是非常必要的一个环节。
剖面图可以让使用者更好地了解到物品的具体构造、各种材质、高度、距离等信息，从而更好地进行设计。
在进行剖面图绘制时，需要注意以下几点：1）剖面图绘制要有层次、有序。
2）标注有关各种材料、颜色、质地等信息。
3）标注高度、距离等尺寸信息。
以上就是室内设计cad制图规范的一些基本内容。
在进行cad 制图时，需要特别注意这些规范，从而保证绘制出来的图纸具有良好的可读性和可操作性。
《室内设计AutoCAD制图》课程标准
《室内设计AutoCAD制图》课程标准1.课程说明《室内设计AutoCAD制图》课程标准课程编码〔 38244 〕承担单位〔美术学院〕制定〔〕制定日期〔2022年10月25日〕审核〔专业指导委员会〕审核日期〔2022年10月26日〕批准〔〕批准日期〔2022年10月29日〕（1）课程性质：本门课程是室内艺术设计类专业的的学生必须掌握的一门核心课，是专业必修课程。
（2）课程任务：主要针对室内装饰施工图、房屋建筑施工图及家具设计图等岗位开设，主要任务是培养学生在室内设计施工图，建筑制图、家具制图等岗位的绘制室内设计施工图、平面图、家具设计、土木、机械、水利等方面室内设计的绘图能力、读图能力和实践操作能力，要求学生掌握软件的基本操作技能和综合运用各项功能解决实际问题方面的基本技能。
（3）课程衔接：在课程设置上，前导课程有设计基础、设计速写、空间创意表现、室内设计制图基础，后续课程有室内设计原理与设计要素、设计透视学、室内装饰工程规程和质量验收(室内) 室内手绘快速表现效果图3Dmax\vray效果图表现居住空间设计公共室内空间设计装饰材料与施工工艺室内工程概预算(室内) 。
2.学习目标室内设计AutoCAD制图，使学生熟练掌握建筑图形的绘制方法和操作技巧，培养出既能掌握软件的基本操作技能，又能综合运用各项功能解决实际问题，设计制作出标准的建筑图形的专门人才。
本课程是室内专业学生的一门实践性较强的技术专业课，是培养室内工程技术应用型人才的知识结构和能力结构的重要组成部分。
通过本课程的学习，掌握AutoCAD基本命令和灵活运用能力；培养空间想象能力和一定的分析与表达能力；培养使用计算机设备与AutoCAD软件绘制建筑图样的能力。
通过本课程的学习，实现以下目标的专业必修课程；知识目标：通过cad基础知识的学习，掌握基础操作、掌握软件功能的同时，应用软件进行建筑制图，制作出标准的建筑图、能力目标：让学生逐步地具有一定的cad基本操作技能，综合运用各项功能解决实际问题，灵活快捷的制作出精确的建筑图形、素质目标：在整个教学过程中，通过对不同建筑图形的分析，运用启发、引导和实践的方式，训练学生的独立分析和绘制能力，以市场行业需求为导向，培养学生德智体美劳全面发展。
室内设计制图要求及规范
在绘制图样时，往往需要将形体进行剖切，应用相应的剖面符号 表示其断面，如图所示。
2 1
1
2
一般剖视方向是向图面的上方或左方，剖切线尽量不穿越图面上 的线条。剖切线需要转折时，以一次为限。
1．汉字 采用长仿宋体。字高与字宽的比约为3：2。 字体要求：横平竖直，字体端正，疏密得当，间隔均匀。 长仿宋体的号数用字体高度（单位为mm）表示，分为20、14、10、 7、5、3.5和2.5七种。 2．数字 数字分直体和斜体两种。斜体字向右倾斜与垂直线夹角约15°左右。
平面图
名称
墙线 后隔墙
图名下划 线
门、窗、 家具
电器、卫 生洁具
线宽
0.3-0.4左右 0.2左右 上粗线为0.4-0.6 下细线为0.05-0.09 外轮廓线0.09-0.13 内线(填充线) 0.05 外轮廓线0.09左右 轨迹线(填充线) 0.05
名称
标高线 楼梯 标注线 引出线 植物 填充线 文本 剖切符号
6、立面图和剖面图 7、节点详图或大样图
（二）绘图步骤 1、打开CAD软件先设定单位----为毫米；
设定方法：菜单/工具---选项---用户系统配置
2、设图层：通常以图线的用途来命名如：墙线、家具线 、标注、填充线等；
➢ 设图层时先选颜色、后定线型、再设线宽 ➢ 常用线型宽值如下（见下表）
5
16 14
实线 细实线 详图的编号
图名标注在所标示图的下方正中，图名下画双划线。比例紧跟 其后，但不在双线之内。
首层平面图
图名、比例完整的标注方法如下：
长仿宋字 粗线 细实线
首层平面图 1:100
1、只标注一个立面时，表示为：
箭头指向的立面就是要画的立面。 2、同时标注四个立面时，表示为：
室内设计制图规范
室内设计制图规范室内设计制图规范是为了确保室内设计工作的准确性和标准化，在整个设计过程中起到指导和规范作用。
以下是一些常见的室内设计制图规范：1. 图纸的比例: 室内设计制图中常用的比例有1:50、1:100和1:200等。
选择适当的比例可以保证绘图的细节清晰，同时也能节省图纸空间。
2. 图纸的尺寸: 室内设计制图常用的图纸尺寸有A4、A3和A2等。
尺寸的选择应该根据具体项目的要求和绘图的内容来确定。
3. 图纸布置: 在制图时应注意整体布局的合理性，尽量避免图形之间的重叠和遮挡。
可以使用网格线或标注线来提供视觉引导，使图纸更易读。
4. 标注的规范: 在室内设计制图中，标注是不可或缺的一部分。
标注应包括房间的尺寸、家具的大小、材料的规格等详细信息。
标注应清晰、准确，并采用统一的标准符号。
5. 图例的使用: 图例是对图纸内容的解释和说明，它可以帮助人们更好地理解设计图纸。
图例中应包括各种家具、设备和材料的图示和命名。
6. 图形的绘制: 在室内设计制图中，各种图形的绘制要求都是不同的。
常见的图形包括平面布局图、立面图、剖面图等。
各种图形应根据规范进行绘制，确保各个比例、大小和比例的准确性。
7. 符号和颜色的使用: 在室内设计制图中，符号和颜色的使用是为了更好地表示不同的元素和属性。
符号的使用应符合行业规范，颜色的使用应明确且统一，以便于读者理解。
8. 图层的设置: 图层是室内设计制图的重要组成部分，可以帮助进行图纸的管理和编辑。
图层的设置应根据具体项目来确定，并遵循一定的命名和分类规范。
9. 墙面和地面的填充: 墙面和地面的填充可以帮助人们更好地理解室内空间的材质和质感。
填充的选择应根据实际材料来确定，并在图纸中进行准确、一致的填充。
10. 图纸的细节: 在室内设计制图中，细节的完善是非常重要的。
细节包括墙体的细部连接、家具的细节注明、灯具的布局等。
细节应该尽可能清晰，以便于施工人员的理解和操作。
总之，室内设计制图规范是确保设计图纸准确、标准化的重要工具。
室内设计制图有关标准
室内设计制图有关标准1. 基础标准在进行室内设计制图时，必须遵循以下基础标准，确保图纸具备基本的制图要素：1.1 统一比例为了使图纸的比例统一，一般采用1:100作为室内设计制图的标准比例。
当然，也可以根据具体情况，如房间大小、图纸大小等因素来适当调节比例。
1.2 标注清晰室内设计制图中，每个元素都必须做到标注清晰、明确。
标注的信息包括墙体厚度、地面高度、门窗数量、开启方向等等。
标注的字号、线型、箭头、指示符等也需要遵循相关标准。
1.3 图例规范图例图框是室内设计制图中必不可少的部分。
图例中需要详细标注每个元素的名称、代码、材料、规格等信息，便于方便的查找和索引。
图例的布局、颜色、字体等也需要作出统一规范。
1.4 协调配合在制图过程中，各项元素之间必须协调配合。
例如，门窗应与墙体、地面等元素相互配合，避免出现不合理的设计问题。
2. 地面2.1 地面材料标准当地面铺设材料大于等于两种时，地面图应标明各部分的材料和规格。
2.2 地面高度标准地面高度在图纸中应标注清晰，方便施工人员进行施工。
3. 墙体3.1 墙体厚度标准墙体厚度在图纸上应标注清晰，方便施工人员进行施工。
当墙面涂料种类大于等于两种时，墙面图应标明各部分的涂料品牌、颜色和规格。
3.3 承重墙对于承重墙，需要在图纸上标明其高度、宽度和厚度，以及各个位置的钢筋规格和数量，以确保施工安全。
4. 门窗4.1 门窗布局标准门窗应布置在墙体中心或者墙体两侧等合理的位置上，需要在图纸上进行标注。
4.2 门窗类型标准不同类型的门窗需要在图纸上标注清楚，包括窗户、阳台门、室内门、防盗门、隔断门等。
4.3 门窗尺寸标准门窗的尺寸应在图纸上明确标注，包括宽度、高度和厚度等。
5. 灯具5.1 灯具布置标准灯具的布置应在图纸上标注清楚，需要考虑到光照质量、光照角度和美观等因素。
5.2 灯具类型标准灯具类型也需要标注清楚，包括吊灯、壁灯、台灯、地灯等。
5.3 灯具功率标准灯具功率也需要在图纸上标注清楚，方便施工和使用。
室内装饰设计制图规范
室内装饰设计制图规范前言无规矩不成方圆，用来形容制图很贴切。
其实各专业设计公司都制定了统一的公司制图标准，目的无非是保证质量、提高效率，但制图时难免还有问题拿捏不准，原因可能是设计公司制定的标准不够全面，而出现问题时又忽略了国家的标准规范的相关规定，这可能造成设计公司制图标准的不统一。
现就相关国家标准简要摘录出和室内设计相关的条文以便更好的统一标准、掌握原则。
毕竟住建部发布的国标是国家法规性质，据有法律效力，自觉、坚持执行可以有效统一标准，避免产生分歧而难以向甲方解释。
当然，设计公司现行的制图标准首先应符合国家规范。
1、主要依据依据住建部发布的相关规范：中华人民共和国国家标准：《房屋建筑制图统一标准》GB50001—2010、《建筑制图标准》GB/T 50104—2010。
解析：《房屋建筑制图统一标准》高于《建筑制图标准》，前者相当于总原则，后者为专业标准。
在《房屋建筑制图统一标准》中规定的有些内容未必在《建筑制图标准》中出现，例如“详图符号”的规定只出现在《房屋建筑制图统一标准》中，所以两者虽然有大量重复内容有时也需要结合着看。
2、总则《房屋建筑制图统一标准》GB50001—2010简要摘录：为了统一房屋建筑制图，保证制图质量，提高制图效率，做到图面清晰、简明，符合设计、施工、审查、存档的要求，适应工程建设的需要，制定本标准。
本标准是房屋建筑制图的基本规定，适用于总图、建筑、结构、给水排水、暖通空调、电气等各专业制图。
《建筑制图标准》GB/T 50104—2010简要摘录：1.0.1 为了使建筑专业、室内设计专业制图规则，保证制图质量，提高制图效率，做到图面清晰、简明，符合设计、施工、存档的要求，适应工程建设的需要，制定本标准。
解析：室内装饰设计制图的标准在设计公司制定的统一标准基础上，未阐明的标准或拿捏不准的标准可完全执行《建筑制图标准》，但设计公司应进一步统一标准，以免今后产生含糊不准的条文。
室内设计图纸规范标准
（四）图纸具体要求
图纸设计必须符合施工规范要求，必须具有可 施工性。
所有施工图必须标明比例。上交公司的合同所 有签字项目需用原始签字，并要求用签字笔或 钢笔填写。
交图时限：要求设计师将图纸、报价、合同、 补充条款等文件资料在签单次日17∶00时前一 次性交齐，图纸允许在签单后第三日的17∶00 前一次性交齐。
二、图纸规范要求
图纸幅面为A3大小（297×420），使用 公司统一印制的标准A3图纸。
（一）图纸选用比例
图纸名称
常用 比例
可用比例
平面图 天花平面图 电位图
1∶50
1∶100
立面图 （包括剖面） 装饰详图 1∶20
1∶30 1∶10
（包括家具制作部分的
平、立、剖面图 ）
装饰详图（细部节点）
图纸规范讲座
为加强图纸的规范化管理，提高设计质 量和标准，强化公司的精品意识，根据 现阶段家庭室内装饰行业的实际情况， 遵循建筑制图规范的原则，特制定本规 范。
一、图纸内容要求
（一）图纸排列顺序（带有*标注的， 普通设计师必选）
（二）图纸的美观性 （三）图纸的内容要求 （四）图纸具体要求
C、表现图
表现图（计算机表现图或手绘表现图） 必须要有图名， 一级设计师、二级设计 师、必须绘制一张或一张以上，普通设 计师是否绘制可自己根据实际需要而定。
D、原平面拆改图
拆改图必须详细注明量房尺寸； 若原墙体、门、窗有改动，设计师必须
标明改动前后的位置，改动墙体要用统 一的标识来表示。 如平面无拆改项目，此图可略。
（一）图纸排列顺序
( 1）*图纸目录与工程概况
cad室内设计制图规范
cad室内设计制图规范CAD室内设计制图规范CAD（Computer-Aided Design）室内设计制图是现代室内设计师必备的技术工具之一，它提供了一种快速、准确、高效和可视化的设计方式。
为了确保CAD室内设计制图质量，提高设计效率，我们需要遵守一系列制图规范。
1.图纸尺寸和比例CAD室内设计制图的图纸尺寸应根据具体设计任务和输出要求进行选择，可以采用常见的A3、A2、A1等标准尺寸。
图纸的比例一般为1:50或1:100，但根据具体情况可以适当调整。
2.图层设置在CAD软件中，应根据设计要素的不同设置不同的图层。
常见的图层包括墙体、家具、电器、窗帘、标注等。
每个图层应有明确的名称，方便后续编辑和管理。
3.线型和线宽CAD室内设计制图中，墙体一般使用实线，家具和电器使用虚线，窗帘使用点线。
线宽也应根据具体情况选择，例如墙体线宽一般为0.5mm，家具线宽一般为0.3mm。
4.文字和标注文字和标注应清晰易读，字体一般选用宋体或仿宋。
文字和标注的大小根据图纸比例确定，一般为2mm至5mm。
标注包括平面图标注、尺寸标注、符号标注等，应准确表达设计意图和要求。
5.图块和符号图块是CAD室内设计制图中的重要组成部分，它用于表示家具、电器、门窗、固定装置等具体元素。
应组织好图块的库文件，方便后续的复用和编辑。
6.投影方式CAD室内设计制图中，一般使用两种投影方式：平面投影和立体投影。
平面投影主要用于绘制平面布局图和家具布置图，立体投影主要用于绘制透视图。
7.图例和比例尺每张图纸上都应有图例和比例尺，图例用于解释图纸上的符号和标注，比例尺用于表示图纸上实际尺寸和比例关系。
8.图纸命名和编号每张图纸都应有明确的命名和编号，方便查找和管理。
命名应简洁明了，编号可以按照设计阶段、楼层、功能等进行设置。
9.图纸格式和输出CAD室内设计制图应按照标准格式输出，如PDF、DWG等。
输出图纸前应进行检查，确保图纸的准确性、完整性和可读性。
室内设计制图规范
室内设计制图规范室内设计制图规范是指在进行室内设计制图时应遵循的一系列规范和要求。
室内设计制图是室内设计的重要环节之一，它能够直观地表达设计师的创意，帮助客户更好地理解设计方案，并指导施工人员准确地执行设计意图。
下面是关于室内设计制图规范的一些要点：1. 绘图比例：绘图比例是绘图时常用的一个概念，它表示图纸上绘制的尺寸与实际尺寸之间的比例关系。
常见的绘图比例有1:50、1:100等。
在室内设计制图中，一般使用1:50的比例较为常见。
2. 图框规范：图框是设计图纸的边界线，一般由实线或粗虚线构成。
图框的宽度应根据纸张大小选定，一般为2.5-5毫米。
图纸的页边距应留有足够的空间，一般为25-30毫米。
3. 图例规范：图例是用于说明图纸上各种符号和标记的图形，它能够使人一目了然地了解设计图纸的内容。
图例中应包含必要的符号和标记说明，并按照一定的规则进行排列。
4. 布置图规范：布置图是室内设计图纸中的重要部分，它能够直观地表达房间的布置和功能。
在绘制布置图时，应注重空间的合理利用和功能区域的划分，同时还应注意门窗、家具和设备的位置和尺寸。
5. 示意图规范：示意图是室内设计图纸中的一种图形表达方式，它能够表达设计师的设计理念和创意。
示意图应线条流畅、清晰，色彩鲜明，能够准确地表达设计方案的空间感和氛围。
6. 设备图规范：设备图是室内设计图纸中的一种图形表达方式，它用于说明房间中各种设备和设施的位置和尺寸。
绘制设备图时，应注重设备之间的间距和布局，同时还应注意设备的尺寸和比例。
7. 剖面图规范：剖面图是室内设计图纸中的一种表达方式，它能够直观地表达空间结构和材料的使用。
绘制剖面图时，应注重线条的精确和材料的表现，能够准确地表达设计方案的立体感和细节。
8. 标注规范：标注是室内设计图纸中的一种图形表达方式，它用于说明各种尺寸、比例和材料的使用。
绘制标注时，应注重字体的清晰和尺寸的准确，标注应与绘图一致，统一规范。
cad室内制图标准
cad室内制图标准CAD室内制图标准。
在进行室内设计制图时，CAD软件的运用已经成为了必不可少的工具。
而在使用CAD软件进行室内制图时，需要遵循一定的标准和规范，以确保制图的准确性和规范性。
本文将介绍CAD室内制图的标准，希望能够帮助大家更好地进行室内设计制图工作。
首先，对于CAD室内制图，我们需要明确图纸的比例尺。
在进行室内设计制图时，一般采用1:50或1:100的比例尺进行绘制。
在选择比例尺时，需要根据实际情况和图纸大小进行合理选择，以确保制图的清晰度和可读性。
其次，对于CAD室内制图，需要合理设置图层。
在进行室内设计制图时，需要将不同的元素设置在不同的图层中，如墙体、门窗、家具等，以便于后续的编辑和管理。
同时，需要对图层进行命名和颜色的设置，以确保图纸的清晰度和易读性。
另外，对于CAD室内制图，需要准确绘制平面布局图。
在进行室内设计制图时，需要将室内空间的布局、墙体、门窗等元素进行准确绘制，以确保设计的准确性和规范性。
同时，需要标注清楚尺寸和距离，以便于后续的施工和使用。
此外，对于CAD室内制图，需要细致绘制立面和剖面图。
在进行室内设计制图时，需要将室内空间的立面和剖面进行细致绘制，以展现室内空间的立体感和细节。
同时，需要标注清楚各个元素的高度和尺寸，以确保设计的准确性和规范性。
最后，对于CAD室内制图，需要添加必要的图例和标注。
在进行室内设计制图时，需要添加必要的图例和标注，以便于他人的理解和使用。
同时，需要标注清楚各个元素的材质、颜色和尺寸，以确保设计的准确性和规范性。
综上所述，CAD室内制图标准是进行室内设计制图的重要指导，遵循这些标准和规范能够帮助我们更好地进行室内设计制图工作。
希望大家能够在实际工作中，严格遵循这些标准和规范，提高室内设计制图的准确性和规范性。
室内设计制图有关标准
线性尺寸图
尺寸线
尺寸线用细实线，平行于需标注的尺寸长度方向，尺寸线与被标注的轮廓线间隔以及相互平行的两尺寸线的 间隔一般为6～10 mm。当轮廓线不是水平或垂直时，可将尺寸线折成水平和垂直方向，见图。
尺寸界线
• 尺寸界线为细实线，一般垂直于尺寸线，在相交处各自延长2～3 mm。尺寸界线不宜与需要标 注尺寸的轮廓线相接，应留出不小于2 mm的间隙。图形的轮廓线以及中心线可用作尺寸界线。 尺寸线相互平行时，小尺寸标注靠近被标注的轮廓线，大尺寸则标注在小尺寸的外边。 两平行尺寸线间距宜为7～10mm。
• 小图标：用于2、3及4号图纸上，位置在图纸的右下角（图标尺寸85×30或×40、×50，单位： mm）。
大图标
小图标
会签栏
• 是供签字用的表格，放在图纸左面图框线外的上端(图标尺寸为75×20)。
