地质剖面图的绘制方法.ppt41
《地质剖面图的编制》课件
其他信息的表示
总结词
其他信息是指在地质剖面图中需要额外标注或说明的信息，如采样位置、钻孔信息等。
详细描述
在地质剖面图中，除了地层、岩性、构造和地貌等信息外，还需要标注采样位置、钻孔信息等其他信 息。这些信息可以帮助读者更好地理解剖面图，并了解地质体的详细情况。例如，钻孔信息可以用来 表示钻孔的位置、深度和岩性等内容。
在地下工程设计中，地质剖面图可以提供地层分布、岩土力 学参数等信息，优化设计方案。
地质剖面图实例分析
实际应用案例
介绍几个典型的地质剖面图应用实例 ，包括矿产资源勘查、环境地质调查 、工程地质勘察等。
案例分析
对每个实例进行深入分析，探讨地质 剖面图在解决实际问题中的应用和效 果。
05
地质剖面图编制软件与技 术
构造现象的表示
总结词
构造现象是指地质体在形成和演化过程中所发生的变形和断裂等现象，通过特 定的符号和图例来表示。
详细描述
在地质剖面图中，构造现象通常用特定的符号来表示。例如，断层可以用虚线 表示，褶皱可以用曲线表示。此外，还可以通过标注构造类型、方向和规模等 参数来进一步说明构造现象的特征。
地貌特征的表示
04
地质剖面图的应用与实例 分析
地质研究与矿产资源勘查
地质构造分析
通过地质剖面图，可以分析地层、岩 浆岩、变质岩等地质构造特征，研究 地壳运动规律和成矿条件。
矿产资源勘查
地质剖面图是矿产资源勘查的重要手 段，通过分析地层和岩石的分布、成 分和结构，寻找有价值的矿体。
环境地质调查与评价
地质灾害评估
作用
用于研究地层、构造等地质现象 ，了解地壳运动规律，为矿产资 源勘探、工程地质勘查等领域提 供基础资料。
编制倾斜岩层地质剖面图ppt课件
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用

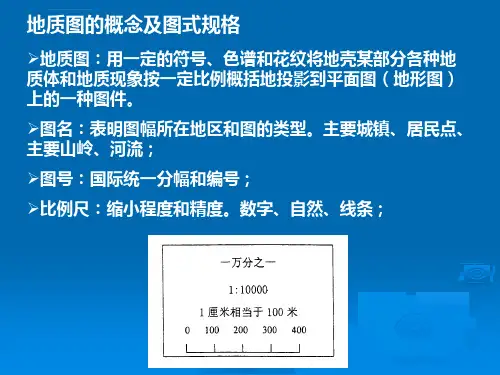

地质剖面图：沿一定方向反映地下一定深度 的地质构造形态的图件。
一幅完整的地质图都应附有一至两条通过全区主要构造的剖 面图。与地质图配合使用，更能清晰、形象地反映剖面所 经过的地区地下构造情况。地质剖面图是地质图不可缺少 的辅助图件，也是编制构造图的基本图件。
横剖面图和纵剖面图：地质剖面图和岩层产状或褶曲轴的关 系。一般所说的剖面图常常是指横剖面图而言的。垂直于 褶曲长轴或岩层走向所编制的铅直方向的剖面图称为“横 剖面图”。垂直于褶曲短轴或平行岩层走向所编制的剖面 图称为“纵剖面图”。
层面与水平面的交 线为走向线，走 向线两端所指方 向是岩层走向。
（2）倾向
层面上与走向线垂 直并沿倾斜面向 下的垂线叫倾斜 线，倾斜线在水 平面上的投影线 方向就是岩层的 倾向（真倾向）。
（3）倾角
岩层倾斜线与倾向 的夹角
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
(2)根据各岩层倾向、倾角，在各岩层出 露点作该岩层倾斜线。
(3)根据在地质图上地质构造的特征在剖 面图上恢复各构造，在剖面图中填入与地 质图相应的岩性符号。
➢ 按剖面图的规格填上各项内容，即得一张 完整的地质剖面图。
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失Байду номын сангаас增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
实测地质剖面及其成图PPT课件
地层剖面图制作的流程
导线平面图 线路地质平面图
地层剖面图
第29页/共49页
导线平面图
分导线
第30页/共49页
导线平面图
总导线方向的确定
第31页/共49页
线路地质平面图
在导线平面图的基础上添加其他要素: 导线号，地质点(直径2mm，导线上方)，组的界线(长1.5cm， 延伸方向，注意平行不整 合的表达方式), 分层界线(长1.0cm，延伸方向)，地层产状(5,1mm，导线上方) ， 在导线下方: 层号①, 组的代号C2b, 地名地物点(…高地, 村等)
第19页/共49页
实测及记录总结
剖面代号: A - A’ 剖面名称: XXXXXXXXX实测地质剖面 导线号：第一导线为0-1；第二导线为1-2，依此类推。 导线长（L）：每一导线的长度。 导线方位（B）：指前进方向的方位角, 前后测手平均。 坡角（±β）：仰角为正，俯角为负，前后测手平均。
第20页/共49页
海拔（m) 400 300 200 100
总导线方向
分层线: 长1.5cm；分组线2.0cm
第36页/共49页
海拔（m) 400 300 200 100
20
20 1
10
10
3
2
0
1
O C2b 1m
11
2 C C2t 2b
B11-1 4
ห้องสมุดไป่ตู้
235
215
N0. 10
N0. 11
195
175
155
1
C2b O1m
分层号：如第1层用代号①表示,依此类推。 分层斜距（L）：分层在导线上的长度。 岩层产状：产状及位置(如“2m” ，记录在产状附近)。 标本和样品的编号和位置：标本B001；照片D001。 岩性描述：简明,如灰色薄层状灰岩(由分层员报读)。
section制作地质剖面图 ppt课件
F 接触关系：地层间的接触关系；系统默认值 “0”代表整合接触。可根据本次剖面的实际情 况修改。
section制作地质剖面图
Section 图切地质剖面
实际上，在section目前版本功能下，只需（能）修改输 入接触产状(地层分界线产状)一项。
Section 图切地质剖面
三、读取数据
（一）读取地形数据 2.在编辑窗口找到已经画好的剖面线，在线上任意处单击一下
section制作地质剖面图
Section 图切地质剖面
三、读取数据 （一）读取地形数据 在弹出的【选择属性字段】对话框中单击【确定】
section制作地质剖面图
Section 图切地质剖面
Section 图切地质剖面
（三）读取探槽数
在如右图的输入 探槽数据对话框 中，按照： A→B→C 的顺序 操作
探槽长度的单位 为m。
section制作地质剖面图
Section 图切地质剖面
（四）读取地质数据
首先在工程控制 窗口，将地质面 元（区）设置为 当前编辑状态。
如果地质区文件 已处于可编辑状 态，略过此步骤。
section制作地质剖面图
Section 图切地质剖面
一、资料准备 二、设置参数 三、读取数据 四、图切剖面 五、整理成图
section制作地质剖面图
Section 图切地质剖面
一、资料准备 1.地形地质图（mapgis格式） 2. 设计或已完工钻孔的有关资料 3.设计或已完工探槽的有关资料 4.地层或岩性层的有关资料 5. 设计地质剖面线的有关资料
二、设置参数
在弹出的【剖面参数设置】对话框中设置三种参数
绘制地质剖面图

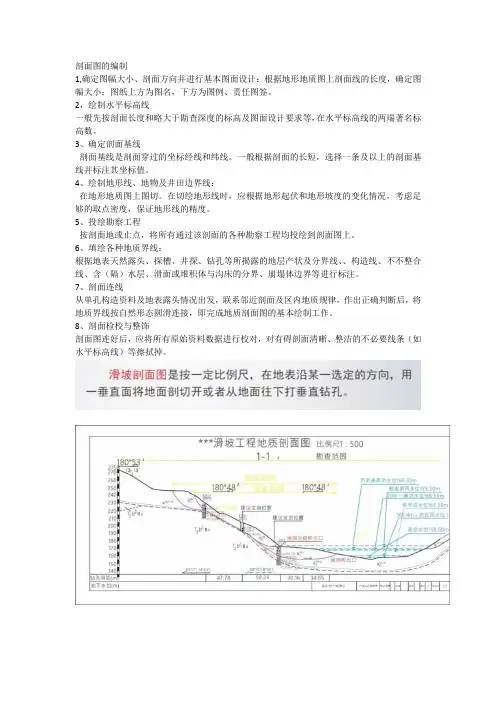

剖面图的编制
1,确定图幅大小、剖面方向并进行基本图面设计：根据地形地质图上剖面线的长度，确定图幅大小；图纸上方为图名，下方为图例、责任图签。
2，绘制水平标高线
一般先按剖面长度和略大于勘查深度的标高及图面设计要求等，在水平标高线的两端著名标高数。
3、确定剖面基线
剖面基线是剖面穿过的坐标经线和纬线。
一般根据剖面的长短，选择一条及以上的剖面基线并标注其坐标值。
4、绘制地形线、地物及井田边界线：
在地形地质图上图切。
在切绘地形线时，应根据地形起伏和地形坡度的变化情况，考虑足够的取点密度，保证地形线的精度。
5、投绘勘察工程
按剖面地或止点，将所有通过该剖面的各种勘察工程均投绘到剖面图上。
6、填绘各种地质界线：
根据地表天然露头、探槽、井探、钻孔等所揭露的地层产状及分界线、、构造线、不不整合线、含（隔）水层、滑面或堆积体与沟床的分界、崩塌体边界等进行标注。
7、剖面连线
从单孔构造资料及地表露头情况出发，联系邻近剖面及区内地质规律，作出正确判断后，将地质界线按自然形态圆滑连接，即完成地质剖面图的基本绘制工作。
8、剖面检校与整饰
剖面图连好后，应将所有原始资料数据进行校对，对有碍剖面清晰、整洁的不必要线条（如水平标高线）等擦拭掉。
地质剖面图的绘制
第九章实测地质剖面第一节实测剖面的目的及剖面位置的选择在某一地段内，沿一定方位实际测量和编制地质剖面图是一项重要的基础地质研究工作，也是对工作区内地层时代、层序、岩性特征、厚度、古生物演化特征、含矿层位和接触关系等进行综合研究的手段。
在实测剖面工作中，凡是剖面线所经过的所有地质现象都要进行观察描述；各种地质数据和资料都要进行测量和收集；所涉及的地质问题都要详细进行研究。
包括沿剖面线的地形变化；各时代地层的岩性特征及厚度；古生物化石层位及所含化石的种属特点；地层的接触关系；系统采集岩石标本及化石标本，采集各种分析样品待室内进行分析研究；有时要有专门人员进行地球物理及放射性测量等项工作。
在此基础上，进行该区地质发展史的研究，以恢复古地理、古气候的特征，推断地壳运动的时期及特点，通过不同地质剖面的对比，研究同一时期不同地区的地质环境的变化等等。
因此许多专门性的研究工作也都要通过实测一定数量的地质剖面来完成。
在地质测量工作中，通过实测剖面系统掌握测区内上述资料的基础上，详细而准确地划分地层，确定填图单位，明确分层标志，为顺利开展地质测量作好基础工作。
在踏勘测区的基础上，选择几条典型的剖面进行实测和研究，是地质测量工作的重要内容。
为了使实测剖面顺利而有效地进行，选择好剖面线的位置是很重要的。
选择剖面线有以下几点要求：1.剖面线要通过区内所有地层，也就是说，在剖面线最短的情况下，通过的地层越全越好。
剖面线应尽可能垂直于岩层走向。
有时一条剖面不能包括所有地层，这时可分几个剖面进行测量，然后综合成一个连续剖面。
所测每一时代地层最好要有顶面和底面，选择发育好、厚度最大的地段。
以解决地层问题为目的的剖面，最好选择结构比较简单，尽可能不受断层、褶皱及岩体干扰的剖面。
如果以解决构造问题为主，所选剖面应反映测区的主要构造特征，剖面线要垂直主要的褶皱轴线和断层走向。
2.剖面线经过地段露头要好，尽可能选择连续山脊或沟谷。
避开障碍物，减少平移。
地质剖面图的绘制方法
地质剖面图的绘制方法：地质剖面图（map of geolog icalcrosssectio n）是按一定比例尺,表示地质剖面上的地质现象及其相互关系的图件。
地质剖面图与地质图相配合，可以获得地质构造的立体概念。
垂直岩层走向的地质剖面图称地质横剖面图；平行岩层走向的剖面图，称地质纵剖面图；按水平方向编制的剖面图，称水平地质断面图。
按地质剖面所表示的内容，可分为地层剖面图、第四纪地质剖面图、构造剖面图等；按资料来源和精确程度，又分为实测、随手、图切剖面图等。
一、绘制地层剖面示意图1、地层剖面示意图内容地层剖面示意图是表示地层在野外暴露的实际情况的概略性图件。
用于路线地质工作之中。
它是在勾绘出地形轮廓的剖面上进一步反映出某一或某些地层的产状、分层、岩性、化石产出部位、地层厚度以及接触关系等地层的特征。
地层剖面示意图的地形剖面和地层分层的厚度是目估的而非实际测量，这是它与地层实测剖面图的主要区别。
2 、绘图步骤（1）确定剖面方向，一般均要求与地层走向线垂直。
（2）选定比例尺，使绘出的剖面图不致过长或过短，同时又能满足表示各分层的需要。
如实际剖面长，地层分层内容多而复杂时，剖面图要长一些，相反则短一些。
一般地，一张图尽量控制在记录簿的长度以内，对于绘图和阅读都是比较方便的。
如果实际剖面长度是30m ，其分层厚度是数米以上时，则可用l：200或1：300的比例尺作图。
（3）按选取的剖面方向和比例尺勾绘地形轮廓，地形的高低起伏要符合实际情况。
（4）将地层及其分层的界线按该地层的真倾角数值用直线画在地形剖面相应点之下方，这时，从图上就可量出各地层及其分层的真厚度，注意检查图上反映出的厚度与目估的实际厚度是否一致，如不一致，须找出绘图中的问题所在，加以修正。
《剖面图的画法》课件
本课程将介绍剖面图的画法，包括剖面图的定义、应用场景、要素以及绘制 步骤。同时，我们还会分享一些剖面图的样例展示。
什么是剖面图
剖面图是一种地质学和工程学常用的图形表示方法，用于描绘地下物质和岩 层的纵向结构及特征。
剖面图的应用场景
1 石油勘探
剖面图可以帮助确定油 气资源存在的地层位置 和分布特征。
5
绘制剖面图
根据测量数据，用适当的比例和绘图工具制作剖面图。
剖面图的注意事项
剖面线的选择
选择代表地质剖面的最具代 表性的路径，以准确反映地 下结构。
高程测量的精度
测量地形高程时要精确，以 保证绘制出准确的剖面图。
画图比例的掌握
掌握适当的比例关系，以使 剖面图能够清晰展示地下结 构及特征。
剖面图的样例展示
2 地质调查
剖面图可用于研究岩石 类型、地层变化以及地 下水资源等。
3 土木工程
剖面图可用于规划和设 计建筑物、道路和地下 管线等工程项目。
剖面图的要素
高度分层
将地层按照纵向分 层，以展示地下结 构的层次和特征。
物质组成
描述每个地层内主 要的岩土组成，如 沉积岩、火山、页 岩、花岗岩等。
美国科罗拉多河峡谷的剖面图
展示了科罗拉多河峡谷的地质结构和地层特征。
中国田湾地区的剖面图
显示了田湾地区的地下构造和岩层组成。
结语
剖面图在地质学和工程学中起着重要的作用，希望本课程对您有所帮助，加深对剖面图的理解和应用。
裂隙和节理
显示岩层中存在的 裂隙和节理，影响 地下水流和工程稳 定性。
剖面图的绘制步骤
1
收集资料
搜集地质、地形等相关资料，准备绘制剖面图所需的数据。
