地质剖面图的绘制
AutoCAD地质剖面图绘制流程
表4-2-1为钻探成果表(部分)。
表4-2-1××矿区钻探成果表(部分)现在欲绘制Ⅰ-Ⅰ′地质剖面图,操作步骤如下:(一)确定剖面线和准线位置在图4-2-21所示的地形地质图上有钻孔的实际位置,把大体上垂直于煤层走向布置的各勘探线上的钻孔用直线连接起来,即为沿煤层倾向的剖面线,如图中Ⅰ-Ⅰ′、Ⅱ-Ⅱ′、Ⅲ-Ⅲ′、Ⅳ-Ⅳ′;把大体上平行于煤层走向的各钻孔连接起来,即为沿煤层走向的剖面线。
(二)旋转图幅为了方便投绘点,把地形地质图整个图幅旋转,使图中Ⅰ-Ⅰ′剖面线呈水平状态。
一)绘制水平基准线启动“正交”及“对象捕捉”之“端点”捕捉功能。
命令: Pline↙指定起点: 在地形地质图中捕捉Ⅰ-Ⅰ′剖面线之Ⅰ端点当前线宽为0.0000指定下一个点或[圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: 向右方适当距离点击左键指定下一个点或[圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: ↙(得一条水平基准线)二)旋转使图中Ⅰ-Ⅰ′剖面线呈水平状态。
命令: Rotate↙UCS 当前的正角方向: ANGDIR-逆时针ANGBASE-0选择对象: 窗选整个地形地质图图幅(不要选中上述所绘水平基线)指定对角点: 找到 150 个选择对象: ↙指定基点: 鼠标拾取地形地质图中Ⅰ-Ⅰ′剖面线之Ⅰ端点指定旋转角度或[参照(R)]: R↙指定参照角<0>:再次鼠标拾取地形地质图中Ⅰ-Ⅰ′剖面线之Ⅰ端点指定第二点: 鼠标拾取地形地质图中Ⅰ-Ⅰ′剖面线之Ⅰ′端点指定新角度: 鼠标拾取水平基准线右端点则整个图幅发生旋转,剖面线Ⅰ-Ⅰ′呈水平状态(如图4-2-22a所示)。
(三)制作高程网命令: Copy↙选择对象: 鼠标拾取旋转后地形地质图中的Ⅰ-Ⅰ′剖面线选择对象: ↙指定基点或位移,或者[重复(M)]: 拾取Ⅰ-Ⅰ′剖面线端点指定位移的第二点或<用第一点作位移>: 向下适当位置点击左键则得到高程网基准线,这样保证了基准线与地形地质图中的剖面线长度相等,互相平行。

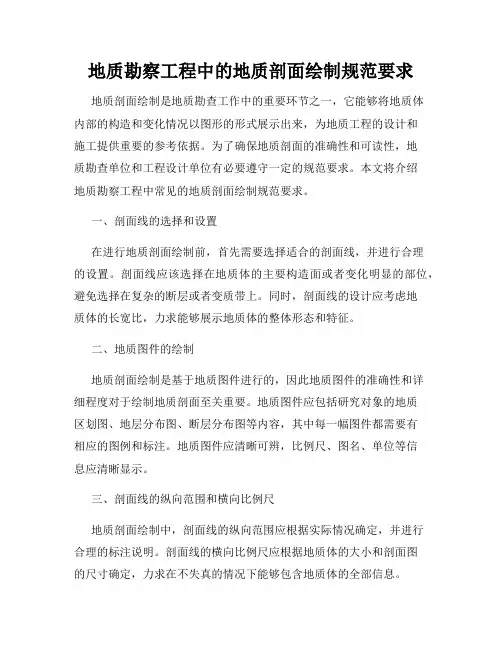

地质勘察工程中的地质剖面绘制规范要求
地质勘察工程中的地质剖面绘制规范要求地质剖面绘制是地质勘查工作中的重要环节之一,它能够将地质体内部的构造和变化情况以图形的形式展示出来,为地质工程的设计和施工提供重要的参考依据。
为了确保地质剖面的准确性和可读性,地质勘查单位和工程设计单位有必要遵守一定的规范要求。
本文将介绍地质勘察工程中常见的地质剖面绘制规范要求。
一、剖面线的选择和设置在进行地质剖面绘制前,首先需要选择适合的剖面线,并进行合理的设置。
剖面线应该选择在地质体的主要构造面或者变化明显的部位,避免选择在复杂的断层或者变质带上。
同时,剖面线的设计应考虑地质体的长宽比,力求能够展示地质体的整体形态和特征。
二、地质图件的绘制地质剖面绘制是基于地质图件进行的,因此地质图件的准确性和详细程度对于绘制地质剖面至关重要。
地质图件应包括研究对象的地质区划图、地层分布图、断层分布图等内容,其中每一幅图件都需要有相应的图例和标注。
地质图件应清晰可辨,比例尺、图名、单位等信息应清晰显示。
三、剖面线的纵向范围和横向比例尺地质剖面绘制中,剖面线的纵向范围应根据实际情况确定,并进行合理的标注说明。
剖面线的横向比例尺应根据地质体的大小和剖面图的尺寸确定,力求在不失真的情况下能够包含地质体的全部信息。
四、地层的标注和符号地质剖面图中的地层标注是绘制过程中的关键环节,它能够直观地展示地质体的地层特征和层位关系。
地层标注应采用统一的符号和字母编号,清晰地标注地层的名称、编号和分布范围。
同时,对于特殊地层的标注,如变质带、断层面等,应采用特殊的符号进行标注,以便于读者理解。
五、剖面线上的地质构造和地质事件标注地质剖面图在展示地质构造和地质事件方面起着重要的作用。
地质构造包括断层、褶皱、岩浆侵入体等,地质事件包括沉积、侵蚀和变质等。
在剖面图上应采用统一的符号和标注方式,清晰地标注地质构造和地质事件的位置、形态特征和产生时代。
六、剖面图的绘制精度和美观度地质剖面图要求准确、精细,同时也应具备一定的美观性。
地质图件的绘制方法及要求
厚度 岩性描述
1 14
备注
25
地区综合地层柱状图
界 系统
组
段
代 号
柱状图
厚度 (m)
岩性描述
二 叠
下
山 西
系统 组
P2s
底部为褐灰厚-中厚层状岩屑石英 60 杂砂岩,向上为粉砂岩、砂质泥岩、
泥岩和煤。
上
上太
古 生 界
石统 炭
原 组
系
中
本 溪
统组
下部为石英砂岩、砂岩、煤层,中
C3t
部为砂岩、粉砂岩、粉砂质泥岩、石灰
铁路城市等; • ⑦图名、图例、比例尺等。
• 7、地层标准着色(DZ/T0179-1997,色谱)
➢ 第四系,601~640号色谱; ➢ 侏罗系,699~738号色谱; ➢ 三叠系,743~784号色谱; ➢ 二叠系,789~820号色谱; ➢ 石炭系,825~855号色谱; ➢ 泥盆系,860~907号色谱; ➢ 志留系,912~951号色谱;
5.6cm
图名 单位 组别 制图 清绘 审核 指导老师
巢湖北部狮子口实测地质剖面图 0.8cm
第3小组
图号 比例尺 资料来源 日期
Ⅰ
1:1000 实测 2009-09-12
2.5cm
3.5cm 12cm
2.5cm
3.5cm
实测地质剖面图
100°
导线平面图
0 43°1 2
D2
3 40°
4 5
45° 6
• 3、实测地层柱状图的画法
• (1)岩层厚度的计算和整理
公式:h=L(sin·cos·sin±sin·cos)
当导线前进方向与岩层倾向相同时,即90>->270: h=L[sin·cos+sin·cos·cos(-)]
地质剖面图的基本知识
地质剖面图的基本概念及制作方法一.目的1.了解地质剖面图的基本概念,学会编制地质剖面图。
2.掌握(zhǎngwò)不整合在剖面图及平面图上的表现特点。
二.实习内容(一)地质剖面图的基本概念1)地质剖面图的定义:用规定的符号、花纹和颜色按一定的比例,沿一定的方向,表示一定的距离内,地下一定深度内地质现象的图件。
地质剖面图分为实测剖面、信手剖面与图切剖面,但目前我们就了解两种。
2)地质剖面图的组成:地质剖面图由图名、比例尺(水平和垂直比例尺)、剖面方位、图例、责任表等组成。
(二)地质剖面图的编制方法1)剖面线的选择:为了更好地反映图内的构造特征,剖面线应尽量选择垂直于地层走向、构造线方向,以及地层出露最完整,构造最清晰的地段。
2)剖面基线的选择:所谓的剖面基线是指剖面所反映深度的一条基准线。
剖面基线的确定主要根据剖面线地形的起伏,比例尺的大小而定。
3)绘制剖面地形曲线。
4)投影地质界线5)剖面方向与倾向夹角:ε=A(倾向)—C(剖面方向)6)根据岩层产状勾绘地质界线(先不整合面以上的新地层,再不整合面以下的老地层)7)整饰图件:图名、方位、图例、颜色等的标注,各单元的合理布置。
一幅标准的剖面图各单元组成及布置如下。
见插图6。
(三)不整合(zhěnɡ hé)在地质图上的特点1.平行(píngxíng)不整合平行不整合在平面图上不整合线与新、老地层界线平行或重合(chónghé),不整合面的产状与新、老地层产状相同。
在平面图上用实线加虚线(新地层一端)表示,剖面图上用虚线表示。
2.角度不整合角度不整合在地质图与剖面图上的特点分两种情况:1)当新、老地层的倾角不同,倾向大致相同时,不整合面(或界线)在平面图上与新、老地层大致平行,剖面图上与新地层平行、与老地层斜切。
勘探线设计地质剖面图的编制方法
勘探线设计地质剖面图的编制方法:现在的位置:第四章>>第六节第20页2 勘探线设计地质剖面图的编制方法:一般是依据矿区地形地质图和剖面上已有工程揭露资料编制;开发勘探阶段则多依据已有若干中段地质平面图、相邻勘探线剖面图等切制、转切或通过适当的内插、外推计算作图方法编制。
编制具体步骤:(图4-6-19.a-d)(1)绘制坐标网线:1)在平面图上投剖面的起止点A和B并连接成直线。
该直线或其延长线与x座标和y座标交角(锐角)分别为α和β。
2)绘剖面座标线。
一般选取z(高程)以及x或y座标中的一种。
x或y座标选取原则为:若α≥β则选取x座标;反之则选取y座标。
x或y座标相邻座标线的距离(如上左图的300与400)并非是100m,而是100/sin α m。
3)根据A和B点的座标值,将其投在剖面图上。
(2)地表资料绘制:包括:1.地形线2.地表地质界线3.地表探矿工程除了在剖面图上绘出上述内容,还应在剖面图下方的平面图上绘出。
(3)推测绘制地下资料并连接矿体据矿床地质图和其他有关资料并根据相邻及其他探矿资料及地质规律的变化趋势推测深部地质特征及界线。
(4)单项设计工程设计按所选定的勘探工程种类和间距,将各单项设计工程标绘在地质剖面图上(详见于后的单项工程设计),并标明编号。
然后完善剖面线平面位置图,补充取样结果表及图例、责任表等规定内容。
最后绘整理成图。
3设计中段地质平面图的切制在矿床地质勘探或开发勘探工作中,根据工程设计需要往往要切制中段设计(或预测)地质平面图或称为××m(标高)水平断面图。
所需资料依据:矿床地质图及对矿床地质构造特点和成矿规律的研究成果;一系列勘探线剖面图;或已有中段(尤其是相邻中段)地质平面图等。
可利用直接切制或各种转切的方法完成。
比例尺一般1∶500~1∶2000,按矿体规模与地质构造复杂程度而定。
现将具有一系列勘探线剖面图切制中段设计地质平面图的方法与步骤介绍如下(见图4-6-20):(1)按设计需要确定切图标高(如100m);(2)绘平面坐标网,要求对角线误差小于1毫米,同时画上各勘探线及编号;(3)从各勘探线剖面图上的切图标高线上切取各类工程及地质界线点,并转绘到平面图各相应勘探线上;(4)将各相邻勘探线上的对应地质界线点连接起来,注意地质构造线的性质、产状变化趋势;一般应按照:先新后老,先外后内,先主后次,先含矿层(带)后矿体、再矿石类型的顺序联图;若有相邻中段地质平面图,要参照对比修改;并根据对某些规律变化的趋势性认识,尤其对那些属内插外推界线的预测内容作必要修正;(5)按所选定设计的勘探工程种类(沿脉、穿脉、坑内钻等)和间距,作单项工程设计,并编号以完成预定的矿床勘探任务。
地质剖面
3.根据剖面测制的目的,按需要配合以物探、化探工作。
4.剖面上样品采集工作:应根据剖面研究的目的,系统采集岩石薄片样、各类标本、岩石化学、人工重砂、 古生物样等。特别注意矿化地段样品的采集,严防漏矿现象发生。
5.沿剖面线用定地质点的方法控制剖面起点、终点、转折点、重要地质界线、接触关系、构造关键部位和矿 化有利的地段等。地质点和分层号、化石及主要样品应用红漆在实地标记,并准确标绘在图上。
应基本垂直区域地层走向。地质构造复杂地区,剖面线方向和地层走向夹角不小于60度。若地层产状平缓, 其剖面宜布置在地形陡坡处。
典型剖面
天津市蓟州区的地质剖面是珍贵的自然历史遗产,具有地层齐全、出露连续、保存完好、顶底清楚、构造简 单、变质轻微和古生物化石丰富等特点。
基本方法
0 1
剖面踏勘
0 2
6.居民点、河流、地形制高点、主要地物及探矿工程等,应适当标注于平面图和剖面图上。
地质剖面7.在剖面通过部位,遇到有意义的地质现象应画素描图或拍照地质照片,并在记录上记明地点、时 间和要说明的内容、遇到构造、特别是可说明大褶皱构造的次级褶皱构造,应在小构造具体出现位置的剖面图上 方,用特写方式附上小构造形态特征特征素描图。
含义
地质剖面地质剖面(geologic cross section,geological section)又称地质断面,是沿某一方向,显 示地表或一定深度内地质构造情况的实际(或推断)切面。地质剖面又分实测地质剖面和路线地质剖面或随手地 质剖面。地质剖面同地表的交线,称地质剖面线(geological profile)。表示地质剖面的图件,称地质剖面 图。地质剖面是研究地层、岩体和构造的基础资料。根据剖面资料划分填图单位,是地质填图工作的前提。测制 地质剖面,是地质调查工作的重要方法之一。根据不同岩类特征可分别测制地层剖面、火山—构造剖面、花岗岩 单元超单元剖面、矿区(或矿床、矿体)剖面等。
工程地质剖面图画法
工程地质剖面图画法我们一般用理正辅助画图先建立工程,输入工程名称和工程编号.每个工程有一个特有的工程编号,理正默认这个工程的文件存储在以这个工程编号命名的文件夹里面.然后是数据录入.包括标准地层表、勘探点表、分层深度表、剖面表.把这些一个不拉的输完. 再然后就是出图了,在理正CAD里面.生成剖面的时候,要先设置各个选项,包括比例尺、插入点、块格式、生成的选项等等.最后是后期修改,比如画溶洞、绘制图框等等.大致就是这些步骤,如果还有细节问题楼主你再问.设计钻孔的方法和步骤:(1)在勘查线设计剖面图上,按照已确定的工程间距,眼眶体中心线(厚矿体)或矿体底板线(薄矿体),从地表向深部逐步依次确定设计钻孔穿过矿体的截穿点位置。
(2)确定钻孔的类型,常用直钻与斜钻(或定向钻)两类,主要是根据矿体产状、地表地形地物情况、钻探设备条件和工人技术水平等确定。
直钻多用于产状较缓的矿体,斜钻多用于陡倾斜矿体,并尽可能沿矿体厚度方向从上盘钻进截穿矿体,要求钻孔轴线尽可能与矿体表面垂直,钻孔倾角不宜小于65°--70°。
(3)孔位的确定,根据矿体上预计的钻孔截穿点和选定的钻探类型反推到地表,即可确定设计钻孔地表开孔位置。
若遇陡崖、河塘或建筑物等,允许适当沿剖面移动位置,但不能超过工程间距的一半。
(4)确定孔深,对于矿体边界清楚者,一般要钻探穿过矿体后3-5m即可停钻,对于边界不清的矿体和矿化带,一般要求穿过矿体或矿化带10-20m停钻。
如果要在剖面图上设计穿脉坑道,应按照一定的中段高度设计,例如在1号剖面图上已有坑道,其标高为+150m,则在3号剖面上设计的坑道标高也应是+150m或与其相差中段高度的整数倍。
将设计剖面图上的勘查工程,如钻孔(ZK)、穿脉平硐(CD)转绘到平面图上并编号。
绘制地质剖面图
剖面图的编制
1,确定图幅大小、剖面方向并进行基本图面设计:根据地形地质图上剖面线的长度,确定图幅大小;图纸上方为图名,下方为图例、责任图签。
2,绘制水平标高线
一般先按剖面长度和略大于勘查深度的标高及图面设计要求等,在水平标高线的两端著名标高数。
3、确定剖面基线
剖面基线是剖面穿过的坐标经线和纬线。
一般根据剖面的长短,选择一条及以上的剖面基线并标注其坐标值。
4、绘制地形线、地物及井田边界线:
在地形地质图上图切。
在切绘地形线时,应根据地形起伏和地形坡度的变化情况,考虑足够的取点密度,保证地形线的精度。
5、投绘勘察工程
按剖面地或止点,将所有通过该剖面的各种勘察工程均投绘到剖面图上。
6、填绘各种地质界线:
根据地表天然露头、探槽、井探、钻孔等所揭露的地层产状及分界线、、构造线、不不整合线、含(隔)水层、滑面或堆积体与沟床的分界、崩塌体边界等进行标注。
7、剖面连线
从单孔构造资料及地表露头情况出发,联系邻近剖面及区内地质规律,作出正确判断后,将地质界线按自然形态圆滑连接,即完成地质剖面图的基本绘制工作。
8、剖面检校与整饰
剖面图连好后,应将所有原始资料数据进行校对,对有碍剖面清晰、整洁的不必要线条(如水平标高线)等擦拭掉。
如何绘制信手地质剖面图完整版
如何绘制信手地质剖面图HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】如何绘制信手地质剖面图?一、基本要求进行路线地质观察或者实测地质剖面时,应绘制信手剖面图。
它表示横过地层剖面或构造线方向上地层或地质构造在地表以下的情况,既要表示出地层,又要表示出构造,还要表示火成岩和其他地质现象以及地形起伏、地物名称以及其他需要表示的综合性内容。
绘好路线地质剖面图是地质工作者的一项重要基本功,必须掌握。
二、图上内容应包括图名、剖面方向、比例尺(一般要求水平比例尺和垂直比例尺一致)、地形的轮廓、地层的层序、位置、代号、产状、岩体符号、岩体出露位置、岩性和代号、断层位置、性质、产状、地物名称,等等,根据工作性质而定。
三、具体步骤1、估计路线总长度,选择作图的比例尺,使剖面图的长度尽量控制在记录簿的长度以内,当然,如果路线长,地质内容复杂,剖面可以绘得长一些,或者分页绘制。
2、绘地形剖面图,目估水平距离和地形转折点的高差,准确判断山坡坡度、山体大小,初学者易犯的错误是将山坡画陡了。
一般山坡不超过30°,更陡的山坡人是难以顺利通过的。
3、在地形剖面的相应点上按实测的层面和断层面产状,画出各地层分界面及断层面的位置、倾向及倾角,在相应的部位画出岩体的位置和形态。
相应层用线条联接以反映褶皱的存在和横剖面的特征。
4、标注地层、岩体的岩性花纹、断层的动向、地层和岩体的代号、化石产地、取样位置等。
5、写出图名、比例尺、剖面方向、地物名称、绘制图例符号及其说明,如为习惯用的图例,可以省略。
6、从作图技巧方面来说,应注意以下三个“准确”:①地形剖面图要画准确;②标志层和重要地质界线的位置要画准确。
如断层位置、矿层、含矿层位置、火成岩体位置等;③岩层产状要画准确,尤其是倾向不能画反,倾角大小要符合实际情况。
此外,线条花纹要细致、均匀、美观,字体要工整,各项注记的布局要合理。
地形剖面图
地形剖面图高中地理知识点:地形剖面图◎地形剖面图的定义地形剖面图:以等高线地形图某条剖面线下切而显露出来的地形垂直剖面。
直观地反映出地出上沿剖面线方向的地势的起伏状况。
◎地形剖面图的知识扩展以等高线地形图某条剖面线下切而显露出来的地形垂直剖面。
直观地反映出地出上沿剖面线方向的地势的起伏状况。
1绘制地形剖面图的步骤:第一步:根据剖面线的水平距离和沿剖面线的高度差确定水平比例尺和垂直比例尺,其中水平比例尺一般与原图相同,而垂直比例尺一般比原图大。
第二步:绘制水平基线和垂直高度坐标。
水平基线的长度宜和剖面线相同,坐标上标注的高度宜和等高线上的海拔相同。
第三步:把剖面线和等高线的各个交点确定在水平基线上,并标注在相应的高度坐标上。
第四步:把确定的各点用平滑的曲线连接起来。
2地形剖面图的画法方法一:引垂直线法方法二:量距离法3基本的地形的剖面特征(1)鞍部的剖面特征在等高线地形图中,如果沿不同方向对鞍部作剖面图,可得到两种完全不同的地形剖面图。
沿两座山峰连线方向看,两边高,中间低;沿垂直于两座山峰连线方向(为山谷)看,两边低,中间高。
(2)山谷的剖面特征(3)山脊的剖面特征(4)山顶的剖面特征4、判读方法:(1)识别地形剖面图的水平、垂直比例大小;(2)根据题目条件和图像形态或区域位置信息,判断经纬度位置;(3)与相关的分布图、特征示意图的知识进行联系,分析作答。
5、地形剖面图绘制应注意的问题确定地形剖面图的垂直比例尺及水平比例尺是绘图中的难点及重点,垂直比例尺一般是原图的5、10、15、20倍,倍数越大,起伏越明显。
水平比例尺一般与原图一致。
在新图中绘水平线MN,按水平比例尺的大小定出剖面范围为横坐标,按垂直比例尺的大小,绘出纵坐标。
6、两点间的直视问题直视问题可以通过作地形剖面图进行判断,在地形剖面图上由观测点的投射点向目标点的投射点绘直线,若直线没有被任何地物所切断,表示直视良好,否则不能直视。
如下图所示,由点s′向点c′绘直线,直线没有被任何地物所切断,表示直视良好。
地质剖面图
2,编制水平标高线 3,投放工程点
4,绘制地形剖面线 5,绘制剖面上的各勘探工程 6,分析连线
7,绘制其他图面其他内容
三、各种地质现象在剖面图上的表现
(一)单斜岩层
(二)褶曲
(三)断层
四、编制地质剖面图的其他方法
利用井巷实际资料编制地质剖面图
主要内容包括:剖面切过的地形、地物、钻孔、井巷和采空区;剖 面与煤层、标志层,含水层、地层分界面、断层、岩浆侵入体和岩 溶陷落柱的交迹;剖面上的井田边界线、采区边界线、保安煤柱界 线和各开采水平标高线等。
剖面切过的地形地物、经纬线、水平标高线、地质界 线、钻孔、井巷工程等。
地质剖面图应该标有剖面方向、比例尺、图例和图签。 (三)地质剖面图的作用
研究煤矿地ቤተ መጻሕፍቲ ባይዱ构造、选择井口位置,以及开拓方式、 生产水平的划分、巷道系统的确定。
二、地质剖面图的编制方法
(一)利用钻孔资料编制地质剖面图 1,确定编图的比例尺,图幅大小,剖面方向。
地质剖面图
一,地质剖面图的概念,内容,作用: 二、地质剖面图的编制方法 三、各种地质现象在剖面图上的表现 四、编制地质剖面图的其他方法
一,地质剖面图的概念,内容,作用:
(一)地质剖面图的概念 地质剖面图是指沿铅垂方向,将大地切开,将岩层及
构造形态等地质现象在断面上显示出来的图件称为地 质剖面图。 (二)地质剖面图的内容
谢谢!
(整理)勘探线设计地质剖面图的编制方法
勘探线设计地质剖面图的编制方法:现在的位置:第四章>>第六节第20页2 勘探线设计地质剖面图的编制方法:一般是依据矿区地形地质图和剖面上已有工程揭露资料编制;开发勘探阶段则多依据已有若干中段地质平面图、相邻勘探线剖面图等切制、转切或通过适当的内插、外推计算作图方法编制。
编制具体步骤:(图4-6-19.a-d)(1)绘制坐标网线:1)在平面图上投剖面的起止点A和B并连接成直线。
该直线或其延长线与x座标和y座标交角(锐角)分别为α和β。
2)绘剖面座标线。
一般选取z(高程)以及x或y座标中的一种。
x或y座标选取原则为:若α≥β则选取x座标;反之则选取y座标。
x或y座标相邻座标线的距离(如上左图的300与400)并非是100m,而是100/sin α m。
3)根据A和B点的座标值,将其投在剖面图上。
(2)地表资料绘制:包括:1.地形线2.地表地质界线3.地表探矿工程除了在剖面图上绘出上述内容,还应在剖面图下方的平面图上绘出。
(3)推测绘制地下资料并连接矿体据矿床地质图和其他有关资料并根据相邻及其他探矿资料及地质规律的变化趋势推测深部地质特征及界线。
(4)单项设计工程设计按所选定的勘探工程种类和间距,将各单项设计工程标绘在地质剖面图上(详见于后的单项工程设计),并标明编号。
然后完善剖面线平面位置图,补充取样结果表及图例、责任表等规定内容。
最后绘整理成图。
3设计中段地质平面图的切制在矿床地质勘探或开发勘探工作中,根据工程设计需要往往要切制中段设计(或预测)地质平面图或称为××m(标高)水平断面图。
所需资料依据:矿床地质图及对矿床地质构造特点和成矿规律的研究成果;一系列勘探线剖面图;或已有中段(尤其是相邻中段)地质平面图等。
可利用直接切制或各种转切的方法完成。
比例尺一般1∶500~1∶2000,按矿体规模与地质构造复杂程度而定。
现将具有一系列勘探线剖面图切制中段设计地质平面图的方法与步骤介绍如下(见图4-6-20):(1)按设计需要确定切图标高(如100m);(2)绘平面坐标网,要求对角线误差小于1毫米,同时画上各勘探线及编号;(3)从各勘探线剖面图上的切图标高线上切取各类工程及地质界线点,并转绘到平面图各相应勘探线上;(4)将各相邻勘探线上的对应地质界线点连接起来,注意地质构造线的性质、产状变化趋势;一般应按照:先新后老,先外后内,先主后次,先含矿层(带)后矿体、再矿石类型的顺序联图;若有相邻中段地质平面图,要参照对比修改;并根据对某些规律变化的趋势性认识,尤其对那些属内插外推界线的预测内容作必要修正;(5)按所选定设计的勘探工程种类(沿脉、穿脉、坑内钻等)和间距,作单项工程设计,并编号以完成预定的矿床勘探任务。
地质剖面图的绘制方法
地质剖面图的绘制方法地质剖面图是地质学中常用的一种图示方法,它可以清晰地展示地下地质构造和岩层的分布情况,对于地质勘探、矿产资源评价和工程地质等领域具有重要的应用价值。
下面将介绍地质剖面图的绘制方法,希望能对大家有所帮助。
一、野外调查。
在进行地质剖面图的绘制之前,首先需要进行野外地质调查。
通过实地勘察,了解地质构造、岩性、断裂构造、褶皱构造等地质信息,并进行详细的记录和测量。
在野外调查中,需要绘制详细的地质剖面示意图,标注地层、构造线、断层、褶皱等地质要素,为后续的绘制工作打下基础。
二、数据整理。
在野外调查完成后,需要对采集到的地质数据进行整理。
包括整理地质剖面示意图、记录的地质信息、测量的地层厚度、倾角、产状等数据。
同时,还需要对地质剖面的绘制范围进行确定,确定绘制的横断面位置和范围。
三、绘制基本图。
在整理完数据后,就可以开始绘制地质剖面图的基本图了。
首先需要绘制地表线,标注地表地貌、地形、河流等信息。
然后根据野外调查和数据整理的结果,绘制地层的分布情况,标注地层名称、颜色、厚度等信息。
同时,还需要标注构造线、断层、褶皱等地质构造要素。
四、绘制剖面图。
在绘制基本图完成后,就可以进行地质剖面图的绘制了。
根据选定的横断面位置和范围,绘制垂直于地表的剖面线。
然后根据基本图上的地质信息,将地层的分布情况投影到剖面线上,绘制出地质剖面图。
在绘制过程中,需要注意比例尺的准确性,保证地质剖面图的真实性和可读性。
五、标注解释。
在地质剖面图绘制完成后,需要对地质剖面图进行标注解释。
标注地层的名称、颜色、厚度、产状、倾角等信息,标注构造线、断层、褶皱等地质构造要素,以及其他需要说明的地质信息。
同时,还需要标注比例尺、坐标轴、图名等辅助信息,使地质剖面图更加清晰和完整。
六、绘制成果图。
最后,根据标注解释完成的地质剖面图,可以进行成果图的绘制。
将地质剖面图、基本图、标注解释等内容整合到一张图上,形成最终的地质剖面成果图。
地质剖面图的绘制方法
地质剖面图的绘制方法:地质剖面图(map of geolog icalcrosssectio n)是按一定比例尺,表示地质剖面上的地质现象及其相互关系的图件。
地质剖面图与地质图相配合,可以获得地质构造的立体概念。
垂直岩层走向的地质剖面图称地质横剖面图;平行岩层走向的剖面图,称地质纵剖面图;按水平方向编制的剖面图,称水平地质断面图。
按地质剖面所表示的内容,可分为地层剖面图、第四纪地质剖面图、构造剖面图等;按资料来源和精确程度,又分为实测、随手、图切剖面图等。
一、绘制地层剖面示意图1、地层剖面示意图内容地层剖面示意图是表示地层在野外暴露的实际情况的概略性图件。
用于路线地质工作之中。
它是在勾绘出地形轮廓的剖面上进一步反映出某一或某些地层的产状、分层、岩性、化石产出部位、地层厚度以及接触关系等地层的特征。
地层剖面示意图的地形剖面和地层分层的厚度是目估的而非实际测量,这是它与地层实测剖面图的主要区别。
2 、绘图步骤(1)确定剖面方向,一般均要求与地层走向线垂直。
(2)选定比例尺,使绘出的剖面图不致过长或过短,同时又能满足表示各分层的需要。
如实际剖面长,地层分层内容多而复杂时,剖面图要长一些,相反则短一些。
一般地,一张图尽量控制在记录簿的长度以内,对于绘图和阅读都是比较方便的。
如果实际剖面长度是30m ,其分层厚度是数米以上时,则可用l:200或1:300的比例尺作图。
(3)按选取的剖面方向和比例尺勾绘地形轮廓,地形的高低起伏要符合实际情况。
(4)将地层及其分层的界线按该地层的真倾角数值用直线画在地形剖面相应点之下方,这时,从图上就可量出各地层及其分层的真厚度,注意检查图上反映出的厚度与目估的实际厚度是否一致,如不一致,须找出绘图中的问题所在,加以修正。
地质剖面图的绘制方法课件
绘制地质剖面图的步骤
绘制地质剖面图的步骤包括:收集地质数据、选择合适的比例尺、确定剖面线的位置和方向、绘制基础地形图 和地质图、添加地质符号和颜色、绘制断层符号和断层剖面图等。
地质剖面图的绘制方法
地质剖面图是一种图示地下岩层分布的方法,通过绘制剖面图可以了解地下 岩石类型和地质结构,辅助研究地质现象和资源勘探。
什么是地质剖面图
地质剖面图是一种绘制地下岩层分布的图示方法,用于研究地质构造、资源分布及地质现象,可展示地质层的 分布、厚度和倾角等关键信息。
地质剖面图的用途和意义
收集地质数据的方法
收集地质数据的方法包括:野外地质调查、地质勘探、地质测量和遥感技术 等。通过这些方法,可以获取地质地貌、岩石类型、地层分布和断层信息等。
如何选择合适的比例尺
选择合适的比例尺是绘制地质剖面图的重要步骤。比例尺应根据区域大小、 剖面图的范围和精度要求等因素进行选择,以确保地质剖面图的准确性和清 晰度。
如何确定剖面线的位置和方向
确地貌和地质信息的分布等因素。通常选择主 要地质横断面和重要地质剖面作为设计基准。
如何绘制基础地形图
绘制基础地形图时,可以利用地形图、测量数据和遥感影像等信息进行绘制。通过描绘山脉、河流、平原和海 拔高度等地形特征,为地质剖面图提供基本地貌背景。
分层注采剖面图的绘制(地质中级工)
练习
油水井单层数据表
砂层 有效 分层 含水 分层 厚度 厚度 产液 注水 量/t /% 量/m3 /m /m 3.7 4.3 5.2 7.6 4.7 6.2 3.5 4.1 4.1 7.1 4.1 5.8 15 18 25 - - - 40 45 60 - - - - - - 120 100 150
有效厚度的画虚线),在垂线的左侧标出层号、渗透 率,在垂线右侧依次标出砂岩厚度、有效厚度。
3.分别在采油井和注水井井筒基线正上方画上井的类 别符号,并在其上标注井号。
4.在采油井和注水井的右方各画一适当大小的直角坐
标系,横坐标均与基线在同一水平线上,采油井的横坐标为 各层分层产量,注水井的横坐标为各层分层注水量,油水井 的纵坐标均为向下垂线,代表横坐标零值。 5.根据生产及测试资料,在直角坐标系中将分层的产 油量、产水量和注水量分别标注在相应的层位上。 6.在直角坐标系中,标上图例或着色。 7.根据小层油砂体数据表,在连通的小层间连线
距左边1/3处起往下作垂线代表油井井筒,并从上往下
按比例画出生产层、油层顶底界(实线,不发育有效 厚度的画虚线),在垂线的左侧标出层号、渗透率,
在垂线右侧依次标出砂岩厚度、有效厚度。
2.在图纸上部右边画一水平线段作基线,距基 线左边1/3处起往下作垂线代表注水井井筒,同样从上
往下按比例画出生产层、油层顶底界(实线,不发育
渗透 井 井 层位 率 别 号 /μ m2 11 油 1 井 12 13 11 水 2 井 12 13 0.9 1.2 2.1 3.4 1.8 2.6
分层注采剖面图的绘制
(中级工)
分层注采剖面图
(一)准备工作
1.准备合适图纸、直尺、铅笔、三角板、橡皮、
绘图ቤተ መጻሕፍቲ ባይዱ、彩色铅笔等。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
第九章实测地质剖面第一节实测剖面的目的及剖面位置的选择在某一地段内,沿一定方位实际测量和编制地质剖面图是一项重要的基础地质研究工作,也是对工作区内地层时代、层序、岩性特征、厚度、古生物演化特征、含矿层位和接触关系等进行综合研究的手段。
在实测剖面工作中,凡是剖面线所经过的所有地质现象都要进行观察描述;各种地质数据和资料都要进行测量和收集;所涉及的地质问题都要详细进行研究。
包括沿剖面线的地形变化;各时代地层的岩性特征及厚度;古生物化石层位及所含化石的种属特点;地层的接触关系;系统采集岩石标本及化石标本,采集各种分析样品待室内进行分析研究;有时要有专门人员进行地球物理及放射性测量等项工作。
在此基础上,进行该区地质发展史的研究,以恢复古地理、古气候的特征,推断地壳运动的时期及特点,通过不同地质剖面的对比,研究同一时期不同地区的地质环境的变化等等。
因此许多专门性的研究工作也都要通过实测一定数量的地质剖面来完成。
在地质测量工作中,通过实测剖面系统掌握测区内上述资料的基础上,详细而准确地划分地层,确定填图单位,明确分层标志,为顺利开展地质测量作好基础工作。
在踏勘测区的基础上,选择几条典型的剖面进行实测和研究,是地质测量工作的重要内容。
为了使实测剖面顺利而有效地进行,选择好剖面线的位置是很重要的。
选择剖面线有以下几点要求:1.剖面线要通过区内所有地层,也就是说,在剖面线最短的情况下,通过的地层越全越好。
剖面线应尽可能垂直于岩层走向。
有时一条剖面不能包括所有地层,这时可分几个剖面进行测量,然后综合成一个连续剖面。
所测每一时代地层最好要有顶面和底面,选择发育好、厚度最大的地段。
以解决地层问题为目的的剖面,最好选择结构比较简单,尽可能不受断层、褶皱及岩体干扰的剖面。
如果以解决构造问题为主,所选剖面应反映测区的主要构造特征,剖面线要垂直主要的褶皱轴线和断层走向。
2.剖面线经过地段露头要好,尽可能选择连续山脊或沟谷。
避开障碍物,减少平移。
为使制图整理方便,剖面线尽量取直,避免拐折太多。
3.根据对剖面研究的精度要求,确定剖面比例尺。
如果要求将出露1m宽的岩性单位划分并表示出来,就应选取1︰1000的比例尺绘制;如果要求将出露2m宽的岩性单位划分并表示出来,则应选取1︰2000的比例尺绘制等等。
所以,在实测剖面过程中,凡是在图上能表示1mm宽度的岩性单位都要划分出来,而有特殊意义的矿层、标志层等,即使在图上表示不足1mm,也应放大至1mm夸大表示。
4.剖面的起点与终点应作为地质点,标定在地形图上。
第二节实测剖面的野外工作剖面测量方法有直线法和导线法。
如果剖面较短,地形简单,利用直线法便于整理。
如果剖面较长,且地形变化较复杂时一般用导线法进行。
野外工作有地形及导线测量、岩性分层、测量岩层产状、观察描述、填写记录表格、绘制野外草图、采集标本及取样等。
一般需要3—5人,最好5—7人(包括前测手、后测手、分层员、记录员和采样员等)共同测制一条剖面,分工合作,互相配合。
一、测量导线方位、导线斜距及地形坡度角此项工作由前、后测手(各1人,二人身高最好一样)来完成。
一般用50m、100m长的测绳,后测手持0m端,前测手持另一端。
测量开始时,后测手站定剖面起点,前测手向剖面终点方向前进,待到地形起伏变化处则停止。
两人将测绳拉直,此时,前测手向记录员报告导线斜距——测绳终点所记米数。
前测手应当注意寻找地形恰当的位置作为导线终点,有时需前后照应,尽量选择地形起伏的折点部位,如沟底、山顶等,使每一导线尽量放长,减少导线次数,加快工作进度,降低整理的工作量。
前后测手共同测量导线方位和地形坡度角,导线方位是指导线的前进方向,用方位角记数。
前后测手测量误差小于2°~3°,取其平均值记入记录表格中。
地形坡度的测量是利用罗盘测斜仪,前后测手分别瞄准对方相同高度部位,使视线与地面平行一致,多测几次,前后校正,开始读数。
以后测手为准,仰角为“+”,俯角为“—”,测准后将角度连同“+”或“—”号一同报告给记录员,记入表格中。
二、观察、描述及分层观察、描述及分层(1—2人)是实测面的中心工作,一切都围绕其进行。
所以一般都由工作细心、经验丰富的人员承担。
分层是根据岩石的岩性、颜色、成分、结构、构造上的差异性特征,按照比例尺的精度要求,划分出不同的岩石单位,在分层处做好标记(如插上小红旗等),并且将分层的位置在导线上读出,报告给纪录员记入表格中。
首先确定沉积岩大类,然后根据具体特征进行边观察边描述,准确定名,详细描述、记录。
此项工作,最好两人进行互相研究共同切磋,取样人员可同时配合,采集地层标本和各种样品。
要注意分层准确合理,有时无须将岩层分得过细,但有时对于有特殊意义的岩层、矿层又必须详细的划分,待室内整理时再行取舍。
分层人员要及时向记录人员报告分层位置、层号及岩性定名,当一导线工作完毕及时指挥测手前进。
重要的地质现象要作素描图或照像。
对一些出露不好而又关键的地段,要向导线两侧追踪补充描述,必要时可将导线附近的地质界限沿走向平移至导线上来。
如果附近不可见或难于平移时,则须动简单山地工程,清理出露头以便观察。
三、标本和样品的采集及编号原则上对所分层岩层应逐层取样,其中包括地层标本、古生物化石标本、岩石薄片标本、矿石光片标本、岩石化学分析样品、人工重砂样、同位素年龄样、古地磁样等等。
对重点层位要加密采样。
根据地质测量规范的要求而定取样项目。
标本及样品一定要准确系统编号,填好标本签(见附表1),并用标本纸包装起来。
所有的标本及样品编号不准重复。
一般编号要有剖面代号、层号、标本及样品类型(如薄片标本、化学分析样等)、标本的序号等。
如果在实习中有多组或不同班级同测一条剖面,则班级或小组的代号也要编入。
如:W—②—B1W—代表王庄剖面②—该标本取自第层②内B1—代表薄片用标本,该层的第一块薄片标本ⅢZ—②—H2Ⅲ—代表三班或三组Z—代表张崖子剖面⑤—该标本取自⑤层H2—化石标本,该层的第二块采集标本及样品的注意事项:①一定要在真正露头上采集样品及标本,不能用转石代替。
②取样位置要准确,在测绳上读准斜距记入表格中。
③标本与样品一定要取新鲜岩石,规格视需要而定,一般情况下标本规格为3×6×9cm3或2×4×6 cm3、,特殊样品可大一些或小一些。
标本上用白胶布贴好、写上记录编号,或者用记号笔直接写在标本上。
回室内最好涂上白漆,用墨笔编号、包装。
负责采样人员,要逐层测量岩层产状,报告记录员填入表中。
四、填写记录表格实测剖面需要在野外填记专用的记录表格(见附表2)。
表格内除各项水平距、高差、累积高差、产状视倾角、分层厚度等项待室内整理时,经计算或查有关表格填入外,其余各项均应在野外准确无误填写。
导线号要写导线起始点的位置编号,如第一根导线为:0—1,第二条为1—2等等。
导线方位角是记录后测手所测定的导线前进的方位,注意不要把方位记反。
各项地质内容的记录都要与分层号相对应,如斜距起止点,是指所分这一层在该导线测绳范围内的具体起终数字,如22—43。
地形坡度角要以后测手为准,倾角为“+”或“-”。
其他各项要准确填写不得遗漏,记录人员要及时向各工作人员询问所测数据及记录内容,分层人员得知记录员已将表格填写无误后,方可指挥测手移动测绳,记录员应起到监督作用,保证质量。
五、绘制草图实测剖面需要在野外填记专用的记录表格(附表2)。
在实测剖面中,应现场绘制草图,包括平面图和剖面图,以便在室内整理时参考。
①野外平面图的绘制方法首先大体确定剖面的总方位,可在野外大体测量,也可在地形图上用量角器量得设计剖面的总方位。
以图纸的横线作为该剖面的总方位线,在图纸的上方标明北的方向(N)。
在图纸上确定剖面的起始位置,一般图纸的右端为东或南,左端为西或北。
如剖面的总方向为NW310°,则在图纸上应将130°方向放于右方,而310°方向放于左方,这样有利于与地形图相对应。
开始,在图纸上剖面起点处沿导线方位角画一射线,在该射线上截取出导线水平距(根据导线斜距及地形坡度角求出水平距D=(L1- L2)cosβ,或者按比例用作图法求出)。
将导线起止点标好序号,按照导线顺序一一作出。
在各导线上,按照分层水平距截取各分层位置,每分层段内要标好分层号。
在适当位置标记产状符号、古生物化石采集部位等。
导线号记在导线变换处,如有拐折,则标于导线相交角尖处,层号最好用圆圈圈起,标于分层段的中间,数字大小要一致。
分层界线及产状符号等所画线的长短也要做统一规格(图9-1)。
图9-1 平面示意图以次法连续画出各导线上内容,直到剖面终点。
如果中途需要平移距离较大,则可不按作图比例尺而在图上标明平移距离,但平移方向应准确画出。
②剖面草图的绘制方法在图纸上,平面图下方的适当位置绘制野外剖面草图。
此时图纸的横线即为水平线竖线则为标高(按作图比例尺)。
确定剖面的起点后,按照地形坡度角由起点做一射线,在其上按作图比例尺截取第一条导线的斜距,依此,在第一条导线的终点的地形坡度角及斜距画出第二条导线,依此类推就可以得到剖面方向上的地表地形线。
在该线上截取各分层斜距,将其分层位置表明,按照实际产状,在剖面地形线下方依次绘制岩性花纹符号,标明产状及地层时代(图9-2)。
图9-2 剖面示意图因为将折来折去的导线方位上的地形及地质内容,画在同一直线方向上,肯定是歪曲了实际情况,第一,剖面图的长度等于将剖面上导线展开的长度,而在剖面方向上长于导线平面图的长度。
第二,剖面上的产状不应是实际倾角(当剖面线与岩层走向斜交时),而应是各导线方向上的视倾角。
但是在野外现场有时来不及换算,作为野外草图这种偏差是允许的,待到最后整理成图时则会给以校正。
值得注意的是地形坡度要绘准,绘图人员应视实际情况检查测手及记录员所报坡度角的正负,在室内整理时,草图是重要的参考依据。
其次不要将倾向绘反,特别是如有小型褶曲,更要细心将其正确表示在剖面图上,以免室内整理时将层序及厚度作重复计算。
第三节实测剖面的室内整理实测剖面的室内整理是很重要、很细致的一项工作,不仅是绘图方法问题,实际上是对剖面的系统研究过程。
其中包括野外所取得资料、数据及标本的系统整理;清绘平面图及剖面图;计算分层厚度;并且在以上整理的基础上编绘地层柱状图。
一、野外原始资料的整理小组成员一起核对野外记录、实测草图、岩石标本、岩性描述记录等。
使各项资料完整、准确、一致,如果出现遗漏和错误,立即设法补充和更正。
整理时要鉴定化石、岩石及矿石标本,校核野外定名,确定地层时代,及时送出薄片鉴定及化学分析样品等。
在整理开始时,首先应将记录表格内空白各项经计算或查表将其填全。
如:导线水平距D=(L1-L2)cosβ高差H=(L1-L2)sin β视倾角待确定剖面图的方位之后再行换算。
