同步计数器和异步计数器比较
异步计数器与同步计数器的设计与分析比较
异步计数器与同步计数器的设计与分析比较在数字电路设计中，计数器是一种常见的组合逻辑电路，用于计数或记录事件的次数。
计数器可以分为异步计数器和同步计数器两种类型。
本文将对异步计数器和同步计数器的设计与分析进行比较。
一、异步计数器的设计与分析异步计数器是一种简单的计数器，其状态变化不受外部时钟信号控制，每个触发器都根据其前置触发器的状态来切换。
异步计数器的设计方式可以采用JK触发器、T触发器或D触发器等，其特点如下：1. 设计简单：异步计数器的设计简单直接，逻辑门的数量较少，电路规模相对较小。
2. 状态转换不规律：由于异步计数器的状态变化不受时钟信号的控制，因此状态转换顺序不规律。
这可能导致状态错乱、冗余计数或错过计数等问题。
3. 稳定性差：由于没有统一的时钟信号，异步计数器的输出波形容易受到干扰，稳定性差。
二、同步计数器的设计与分析同步计数器是一种基于外部时钟信号的计数器，所有触发器在时钟信号边沿同时进行状态更新。
同步计数器的设计方式通常采用D触发器或JK触发器，其特点如下：1. 规律的状态转换：同步计数器的状态转换是基于外部时钟信号的边沿进行的，因此状态转换规律，可以保证计数的准确性。
2. 稳定性好：同步计数器使用统一的时钟信号，对干扰的抵抗能力较强，输出波形稳定。
3. 电路复杂度高：同步计数器的设计相对复杂，逻辑门数量较多，电路规模较大。
三、异步计数器与同步计数器的比较分析1. 设计复杂度：异步计数器由于不需要外部时钟信号，设计相对简单，逻辑门数量少；而同步计数器则需要考虑时钟信号的同步，设计复杂度较高。
2. 计数精度：异步计数器由于状态转换不规律，可能存在计数的错误或冗余，计数精度较低；而同步计数器采用统一的时钟信号，计数精度较高。
3. 电路稳定性：异步计数器受干扰的影响较大，容易出现输出波形不稳定的情况；而同步计数器使用外部时钟信号同步，抗干扰能力较强，输出波形稳定。
总结：异步计数器设计简单，适用于不追求计数精度和稳定性的场合，例如简单的事件计数或非关键应用中；而同步计数器设计复杂，但计数精度高，稳定性好，适用于对计数精度要求较高的应用场景，例如数字频率计或定时器等应用中。

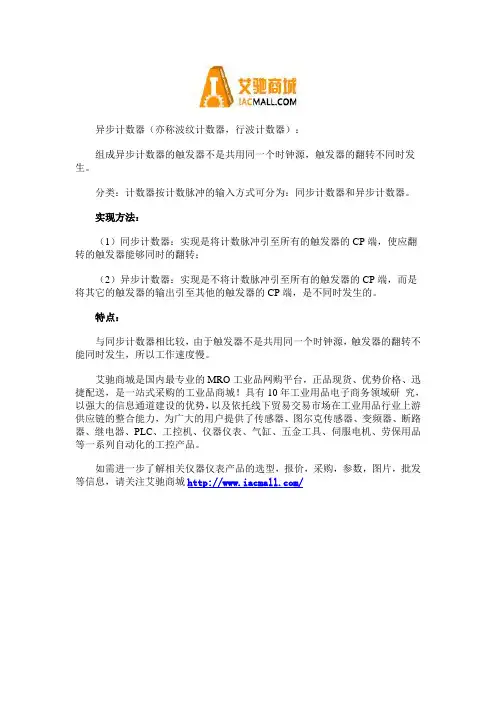

同步计数器和异步计数器的区别
异步计数器（亦称波纹计数器，行波计数器）：
组成异步计数器的触发器不是共用同一个时钟源，触发器的翻转不同时发生。
分类：计数器按计数脉冲的输入方式可分为：同步计数器和异步计数器。
实现方法：
（1）同步计数器：实现是将计数脉冲引至所有的触发器的CP端，使应翻转的触发器能够同时的翻转；
（2）异步计数器：实现是不将计数脉冲引至所有的触发器的CP端，而是将其它的触发器的输出引至其他的触发器的CP端，是不同时发生的。
特点：
与同步计数器相比较，由于触发器不是共用同一个时钟源，触发器的翻转不能同时发生，所以工作速度慢。
艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。
如需进一步了解相关仪器仪表产品的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城/。
计数器工作原理
计数器工作原理计数器是一种常见的电子元件，用于对输入脉冲信号进行计数和记录。
计数器广泛应用于数字电子系统中，如时钟电路、频率计数器、计时器等。
本文将介绍计数器的工作原理，包括计数器的基本结构、工作原理和应用场景。
计数器的基本结构包括触发器、计数逻辑和清零逻辑。
触发器用于存储计数器的当前状态，计数逻辑用于对输入脉冲进行计数，而清零逻辑用于将计数器清零。
计数器可以分为同步计数器和异步计数器两种类型，它们的工作原理略有不同。
同步计数器是由多个触发器级联构成的，每个触发器接收上一级触发器的输出作为时钟信号。
当计数器接收到输入脉冲时，所有触发器同时进行状态变化，实现同步计数。
同步计数器的优点是计数稳定、速度快，适用于高速计数场景。
异步计数器是由多个触发器级联构成的，每个触发器接收上一级触发器的输出作为时钟信号。
当计数器接收到输入脉冲时，只有最低位触发器进行状态变化，其他触发器在满足条件时才进行状态变化。
异步计数器的优点是结构简单、适用于低速计数场景。
计数器的工作原理是基于二进制计数的。
计数器可以实现二进制、十进制、十六进制等不同进制的计数，通过触发器的状态变化实现不同进制的计数。
计数器还可以实现正向计数和逆向计数，通过输入脉冲的极性和触发器的逻辑门控制实现不同方向的计数。
计数器在数字电子系统中有着广泛的应用场景。
例如，时钟电路中的分频器就是一种计数器，用于将高频信号分频为低频信号，实现时钟信号的稳定输出。
频率计数器用于测量输入信号的频率，计时器用于测量时间间隔。
此外，计数器还可以用于状态机、计数器芯片、数字逻辑电路等领域。
总之，计数器是一种常见的电子元件，用于对输入脉冲信号进行计数和记录。
计数器的工作原理基于触发器的状态变化，可以实现不同进制、不同方向的计数。
计数器在数字电子系统中有着广泛的应用场景，包括时钟电路、频率计数器、计时器等。
希望本文对计数器的工作原理有所帮助，谢谢阅读！。
数字电路题库
一、填空题1、与非门的逻辑功能为。
2、数字信号的特点是在上和上都是断续变化的，其高电平和低电平常用和来表示。
3、三态门的“三态”指，和。
4、逻辑代数的三个重要规则是、、。
5、为了实现高的频率稳定度，常采用振荡器；单稳态触发器受到外触发时进入态6、同步RS触发器中R、S为电平有效，基本R、S触发器中R、S为电平有效7、7、在进行A/D转换时，常按下面四个步骤进行，、、、_______。
8、计数器按增减趋势分有、和计数器。
9、TTL与非门输入级由组成。
两个OC门输出端直接接在一起称为。
10、在TTL与非门，异或门，集电级开路门，三态门中，为实现线与逻辑功能应选用，要有推拉式输出级，又要能驱动总线应选用门。
11、一个触发器可以存放位二进制数。
12、优先编码器的编码输出为码，如编码输出A2A1A0=011，可知对输入的进行编码。
13、逻辑函数的四种表示方法是、、、。
14、移位寄存器的移位方式有，和。
15、同步RS触发器中，R，S为电平有效，基本RS触发器中R，S为电平有效。
16、常见的脉冲产生电路有17、触发器有个稳态，存储8位二进制信息要个触发器。
18、在一个C P脉冲作用下，引起触发器两次或多次翻转的现象称为触发器的，触发方式为式或式的触发器不会出现这种现象。
19、常见的脉冲产生电路有，常见的脉冲整形电路有、。
20、数字否常可分为两类：、。
21、T T L与非门电压传输特性曲线分为区、区、区、区。
22、寄存器按照功能不同可分为两类：寄存器和寄存器。
23、逻辑代数的三个重要规是、、。
24、逻辑函数F=ABBABABA+++=25、常用的BCD码有、、、等。
常用的可靠性代码有、等。
26、逻辑函数的四种表示方法是、、、。
27、TTL与非的VOFF 称为，VON称为28、触发器有两个互补的输出端Q、Q，定义触发器的1状态为，0状态为，可见触发器的状态指的是端的状态。
29、一个触发器可以记忆位二进制代码，四个触发器可以记忆位二进制代码。
同步计数器与异步计数器设计的比较与分析
同步计数器与异步计数器设计的比较与分析概述：计数器是现代电子电路常用的组件之一，广泛应用于各个领域中。
其中，同步计数器与异步计数器是最基本的两种设计方式。
本文将比较并分析这两种计数器的设计差异，探讨其优缺点及适用场景。
一、同步计数器的设计同步计数器是由触发器和逻辑门构成的组合逻辑电路。
其设计特点如下：1. 所有的触发器都由统一的时钟信号驱动，使得计数器在特定时刻同步更新，保证所有触发器的状态变化在同一时间发生。
2. 同步计数器的设计简单，可靠性高，稳定性好。
3. 连续触发器之间的输出相互连接，使得同步计数器的输出可以直接用于其他电路。
二、异步计数器的设计异步计数器的设计相对于同步计数器来说更为复杂，其主要特点如下：1. 每个触发器的时钟信号可独立控制，触发器的状态变化独立于其他触发器。
2. 异步计数器的设计灵活，可以实现较为复杂的计数逻辑。
3. 输出信号的稳定性较差，需要进一步处理才能应用到其他电路中。
三、同步计数器与异步计数器的比较与分析1. 设计复杂度：同步计数器的设计相对简单，触发器之间的连接简单直接。
而异步计数器的设计更加复杂，触发器之间需要进行更多的电路连接和逻辑控制。
2. 稳定性：由于同步计数器在特定时刻同步更新，所有触发器的状态变化在同一时间发生，因此具有较好的稳定性。
而异步计数器的输出信号在转换过程中可能会因为触发器的状态变化不同步而出现瞬态错误。
3. 应用范围：同步计数器适用于大部分计数场景，尤其在对计数稳定性要求较高的场合。
异步计数器则适用于对计数逻辑要求较为复杂的场合，可以灵活实现各种计数模式。
4. 同步性能：由于同步计数器需要等待整个时钟周期才能更新状态，因此其计数速度受到时钟频率的限制。
而异步计数器的状态更新可以在任意时刻发生，不受时钟频率的限制，计数速度更高。
5. 逻辑灵活性：异步计数器相对于同步计数器更具有逻辑灵活性，可以方便地实现复杂的计数逻辑。
同步计数器的设计较为简单，适用于大部分基本计数需求。
数字电子技术基础自制题库
数字电子技术基础试卷试题1一、单项选择题（每小题1分，共15分）1．一位十六进制数可以用多少位二进制数来表示？（ C ）A. １B. ２C. ４D. 16 2．以下电路中常用于总线应用的是（ A ）A.T S L 门B.O C 门C. 漏极开路门D.C M O S 与非门 3．以下表达式中符合逻辑运算法则的是（ D ）A.C ·C =C 2B.1+1=10C.0<1D.A +1=1 4．T 触发器的功能是（ D ）A ． 翻转、置“0” B. 保持、置“1” C. 置“1”、置“0” D. 翻转、保持 5. 存储8位二进制信息要多少个触发器（D ）A.2B.3C.4D.8 6．多谐振荡器可产生的波形是（ B ）A.正弦波B.矩形脉冲C.三角波D.锯齿波 7．一个16选一的数据选择器，其地址输入（选择控制输入）端的个 数是（ C ）A.1B.2C.4D.16 8．引起组合逻辑电路中竟争与冒险的原因是（ C ）A.逻辑关系错；B.干扰信号；C.电路延时；D.电源不稳定。
9．同步计数器和异步计数器比较，同步计数器的最显著优点是（ A ） A.工作速度高 B.触发器利用率高C.电路简单D.不受时钟C P 控制10．N 个触发器可以构成能寄存多少位二进制数码的寄存器？（ B ） A.N -1 B.N C.N +1 D.2N11．若用J K 触发器来实现特性方程AB Q A Q n 1n +=+，则J K 端的方程应为（ B ）A.J =A B ，K =B AB.J =A B ，K =B AC.J =B A +，K =A BD.J =B A ，K =A B12．一个无符号10位数字输入的D A C ，其输出电平的级数是（ C ）A.4B.10C.1024D.10013．要构成容量为4K ×8的RAM ，需要多少片容量为256×4的RAM ？（ D ）A.2B.4C.8D.3214．随机存取存储器R A M 中的内容，当电源断掉后又接通，则存储器中的内容将如何变换？（ C ）A.全部改变B.全部为1C.不确定D.保持不变 15．用555定时器构成单稳态触发器，其输出的脉宽为（ B ）A.0.7RC ；B.1.1RC ；C.1.4RC ；D.1.8RC ； 二、多项选择题（每小题1分，共5分）16．以下代码中，为无权码的是（ C ）（ D ）A. 8421BCD 码B. 5421BCD 码C. 余三码D. 格雷码 17．当三态门输出高阻状态时，以下说法正确的是（ A ）（ B ）A.用电压表测量指针不动B.相当于悬空C.电压不高不低D.测量电阻指针不动18．已知F=A B +BD+CDE+A D ，下列结果正确的是哪几个？（ A ）（ C ）A.F =D B A +B.F =D B A )(+C.F =))((D B D A ++D.F =))((D B D A ++19．欲使J K 触发器按Q n +1=Q n 工作，可使J K 触发器的输入端为以下哪几种情况？（ A ）（ B ）（ D ）A.J =K =0B.J =Q ,K =QC.J =Q ,K =QD.J =Q ,K =0 20．关于PROM 和PAL 的结构，以下叙述正确的是（ A ）（ D ）A.P R O M 的与阵列固定，不可编程B.P R O M 与阵列、或阵列均不可编程C.P A L 与阵列、或阵列均可编程D.P A L 的与阵列可编程 三、判断改错题（每小题2分，共10分）21. 数字电路中用“1”和“0”分别表示两种状态,二者无大小之分。
《数字电路制作与测试》习题册（三）
《数字电路制作与测试》习题册（三）项⽬三计数器的设计与调试主要知识点：⼀、填空题1. 时序逻辑电路的输出不仅与有关，⽽且与有关。
2. 时序逻辑电路中的存储电路通常有两种形式：和。
3. 是构成时序逻辑电路中存储电路的主要元件。
4. 锁存器和触发器是构成时序逻辑电路中的主要元件。
5. 按逻辑功能分，触发器有、、、触发器等⼏种。
6. 触发器按照逻辑功能来分⼤致可分为种。
7. 触发器是构成逻辑电路的重要部分。
8. 触发器有两个互补的输出端Q 、Q ，定义触发器的0状态为，1状态为，可见触发器的状态指的是端的状态。
9. 触发器的两个输出端Q 、Q ，当0,1Q Q ==时，我们称触发器处于。
10. 触发器的状态指的是的状态，当1,0Q Q ==时，触发器处于。
11. 触发器有2个稳态，存储4位⼆进制信息要个触发器。
12. 因为触发器有个稳态，6个触发器最多能存储⼆进制信息。
13. ⼀个有与⾮门构成的基本RS 触发器，其约束条件是。
14. ⼀个基本R S 触发器在正常⼯作时，它的约束条件是R +S =1，则它不允许输⼊S = 且R = 的信号。
15. 与⾮门构成的基本RS 锁存器输⼊状态不允许同时出现R = S = 。
16. 与⾮门构成的基本RS 锁存器的特征⽅程是，约束条件是。
17. 由与⾮门构成的基本RS 锁存器其逻辑功能有种。
18. 由与⾮门构成的基本RS 锁存器正常⼯作时有三种状态，分别是01R S =输出为，10R S = 输出为，11R S =输出为。
（0状态/1状态/保持状态）。
19. 与⾮门构成的基本RS 锁存器当Q=1时，R = ，S = 。
20. 与⾮门构成的基本RS 锁存器当Q=0时，R = ，S = 。
21. 锁存器和触发器的区别在于其输出状态的变化是否取决于。
22. 触发器的输出状态变化除了由输⼊信号决定外还取决于。
23. 和共同决定了触发器输出状态的变化。
24. 钟控RS 触发器的约束条件是。
同步计数器和异步计数器比较
一、选择题1．同步计数器和异步计数器比较，同步计数器的显著优点是A。
A.工作速度高B.触发器利用率高C.电路简单D.不受时钟C P控制。
2．把一个五进制计数器与一个四进制计数器串联可得到D进制计数器。
A.4B.5C.9D.203．下列逻辑电路中为时序逻辑电路的是C。
A.变量译码器B.加法器C.数码寄存器D.数据选择器4.N个触发器可以构成最大计数长度（进制数）为D的计数器。
A.NB.2NC.N2D.2N5.N个触发器可以构成能寄存B位二进制数码的寄存器。
A.N-1B.NC.N+1D.2N6．五个D触发器构成环形计数器，其计数长度为A。
A.5B.10C.25D.327．同步时序电路和异步时序电路比较，其差异在于后者B。
A.没有触发器B.没有统一的时钟脉冲控制C.没有稳定状态D.输出只与内部状态有关8．一位8421B C D码计数器至少需要B个触发器。
A.3B.4C.5D.109.欲设计0，1，2，3，4，5，6，7这几个数的计数器，如果设计合理，采用同步二进制计数器，最少应使用B级触发器。
A.2B.3C.4D.810．8位移位寄存器，串行输入时经个脉冲后，8位数码全部移入寄存器中。
A.1B.2C.4D.811．用二进制异步计数器从0做加法，计到十进制数178，则最少需要个触发器。
A.2B.6C.7D.8E.1012．某电视机水平-垂直扫描发生器需要一个分频器将31500H Z的脉冲转换为60H Z 的脉冲，欲构成此分频器至少需要个触发器。
A.10B.60C.525D.3150013．某移位寄存器的时钟脉冲频率为100K H Z，欲将存放在该寄存器中的数左移8位，完成该操作需要时间。
A.10μSB.80μSC.100μSD.800m s14.若用J K 触发器来实现特性方程为AB Q A Q n 1n +=+，则J K 端的方程为 。
A.J =A B ，K =B A +B.J =A B ，K =B AC.J =B A +，K =A BD.J =B A ，K =A B15．要产生10个顺序脉冲，若用四位双向移位寄存器CT74LS194来实现，需要 片。
计数器的基本功能
计数器的基本功能计数器是一种常用的数字电路，它能够对输入的脉冲信号进行计数，并将计数结果输出。
在数字电路中，计数器是非常重要的组成部分，它可以应用于各种场合，如频率测量、定时、编码、解码等。
一、计数器的基本概念计数器是一种数字电路，它可以对输入的脉冲信号进行计数，并将计数结果输出。
在数字电路中，计数器通常由触发器、门电路和逻辑运算电路等组成。
二、计数器的工作原理1.触发器触发器是计数器中最基本的元件之一。
它能够存储一个二进制位的值，并且可以根据时钟信号进行状态转换。
在计数器中，通常使用D触发器或JK触发器。
2.门电路门电路是指与门、或门、非门等逻辑门组成的电路。
在计数器中，门电路主要用于控制输入脉冲信号和时钟信号。
3.逻辑运算电路逻辑运算电路主要用于实现复杂的逻辑运算功能。
在计数器中，常见的逻辑运算包括加法和减法运算。
三、计数器类型1.同步计数器同步计数器是指所有触发器在同一时钟信号的作用下进行状态转换。
这种计数器具有较高的稳定性和精度，但需要使用更多的触发器。
2.异步计数器异步计数器是指不同触发器在不同时钟信号的作用下进行状态转换。
这种计数器具有较低的稳定性和精度，但可以使用较少的触发器。
3.可逆计数器可逆计数器是指可以实现正向和反向计数的计数器。
这种计数器通常采用JK触发器实现。
四、计数器应用1.频率测量在电子工程中，频率是一个非常重要的参数。
通过使用计数器，可以测量输入信号的频率，并将其转化为数字形式输出。
2.定时在数字系统中，定时是非常重要的功能之一。
通过使用计数器，可以实现各种复杂的定时功能。
3.编码和解码在数字系统中，编码和解码是非常重要的功能之一。
通过使用计数器，可以实现各种复杂的编码和解码功能。
五、总结综上所述，计数器是数字电路中非常重要且广泛应用的组成部分。
它能够对输入脉冲信号进行计数，并将计数结果输出。
在数字系统中，计数器具有非常重要的作用，如频率测量、定时、编码和解码等。
因此，学习和掌握计数器的基本原理和应用是非常有必要的。
电路中的计数器有哪些类型
电路中的计数器有哪些类型计数器是数字电路中常见的一种电子元件，用于在系统中记录和显示特定数量的信号脉冲。
根据其结构和工作原理的不同，电路中的计数器可以分为以下几种类型：1. 同步计数器（Synchronous Counter）同步计数器是一种使用时钟信号（通常为输入信号的一个或多个信号脉冲）进行同步计数的计数器。
它使用触发器（如D触发器或JK触发器）来存储计数值，并通过时钟信号的边沿触发进行更新。
同步计数器能够在给定的时钟频率下精确计算脉冲数量，能够实现较大的计数范围，但对于多位计数器，需要较多的触发器和较复杂的电路设计。
2. 异步计数器（Asynchronous Counter）异步计数器也称为Ripple Counter，它是一种使用触发器级联连接的计数器。
在异步计数器中，每个触发器的时钟输入都是前一级触发器的输出。
当低位触发器计数溢出时，会触发高位触发器进行计数。
异步计数器的电路结构简单，但对于多位计数器，存在计数误差和计数速度较慢的问题。
3. 分频计数器（Divide-by-N Counter）分频计数器是一种以较低的频率生成特定输出频率的计数器。
它通过将输入信号的频率进行除法操作，从而产生较低频率的输出脉冲。
常见的分频计数器是二进制计数器，根据需要进行2、4、8等倍频操作。
分频计数器在数字时钟、频率测量和通信系统等领域得到广泛应用。
4. 二进制加法计数器（Binary Adder Counter）二进制加法计数器是一种能够实现加法和计数功能的计数器。
它通过使用异或门和与门等逻辑门实现了二进制的加法运算，并能进行递增或递减计数。
二进制加法计数器通常用于数字系统的计数和计算功能。
5. 向上计数器和向下计数器向上计数器递增计数值，并在达到最大计数值时重新开始计数。
向下计数器递减计数值，并在达到最小计数值时重新开始计数。
这两种计数器可以基于同步或异步计数器来实现，用于特定的应用场景中。
总结：电路中的计数器根据结构和工作原理的不同，可以分为同步计数器、异步计数器、分频计数器、二进制加法计数器以及向上和向下计数器等不同类型。
同步计数器和异步计数器比较
同步计数器和异步计数器比较计数器是数字电路中常用的一种功能模块，用于记录或计算某些事件次数。
计数器又可分为同步计数器和异步计数器两种类型。
本文将对这两种计数器进行比较，重点探讨它们的异同点。
同步计数器是由若干个触发器（flip-flop）构成的，触发器的时钟输入都连接到同一个时钟信号源。
在每一个时钟上升沿/下降沿（取决于设计）时，所有触发器都同时更新。
同步计数器从一个初始值开始计数，通过对计数器的输出进行组合逻辑操作，实现对事件次数的计算。
异步计数器是由若干个触发器构成的，各触发器之间没有时钟信号连接，因此它们可以独立更新。
异步计数器从一个初始值开始计数，被称为计数器的“引脚”。
当计数器的“引脚”发生边沿变化时（通常是下降沿），计数器就会进行一次更新，计数器值加一。
相同点：1. 都由若干个触发器构成，都可以用来计算事件次数。
2. 都可以用于数字电路中的时序控制。
3. 都可以通过组合逻辑器件将计数器的值转换为其他形式。
1. 同步计数器和异步计数器的更新方式不同，同步计数器在时钟上升沿/下降沿时更新，而异步计数器在引脚有边沿变化（通常是下降沿）时更新，但是如果异步计数器的引脚变化过快，就会导致计数器无法正确计数。
3. 同步计数器具有更好的可靠性和稳定性，因为同步计数器可以保证在时钟上升沿/下降沿时同时更新。
而异步计数器的计数结果不仅受到引脚变化的影响，还受到触发器的延迟等因素的影响，容易出现计数偏差。
4. 同步计数器一般需要更多的触发器，因为同步计数器要求所有触发器的时钟输入连接在同一个时钟信号源上。
而异步计数器不需要时钟信号源，每个触发器之间是独立更新的，因此只需要一个引脚就可以控制整个计数器。
总的来说，同步计数器和异步计数器各有优缺点，需要根据具体的应用场景选择合适的计数器。
在对计数精度、计数速度、可靠性等方面有高要求的应用中，同步计数器更为合适；而在对成本、电路复杂度有要求的应用中，则可以考虑采用异步计数器。
计数器的电路原理
计数器的电路原理
计数器的电路原理是利用触发器和逻辑门等组合电路实现的。
计数器有两种类型：同步计数器和异步计数器。
同步计数器是指所有触发器都通过一个时钟信号同步工作。
其中最简单的是二进制计数器，它由多个触发器级联组成。
每个触发器都有两个输入端：时钟输入和复位输入。
时钟信号用于触发器的工作，复位信号用于将计数器的值重置为初始状态。
每个触发器的输出作为下一个触发器的时钟输入，因此触发器之间的连接形成了一个环形结构。
当时钟信号触发时，触发器的状态会按照一定规律改变，从而实现计数器的计数功能。
异步计数器是指每个触发器都有独立的时钟信号，并且触发器之间的输出还通过逻辑门进行进一步处理。
异步计数器的原理与同步计数器类似，只是增加了逻辑门的作用。
逻辑门的输入端是触发器的输出端和时钟信号，输出端连接到触发器的复位输入端，可以通过更复杂的逻辑操作实现特定的计数功能。
计数器的电路原理还可以采用其他形式的触发器，如D触发器、JK触发器等，以及不同的逻辑门组合方式，来实现不同的计数功能。
《数字电子技术》康华光习题解答第6章时序逻辑电路
第六章时序逻辑电路（选择、判断共30题）一、选择题1．同步计数器和异步计数器比较，同步计数器的显著优点是。
A.工作速度高B.触发器利用率高C.电路简单D.不受时钟C P控制。
2．把一个五进制计数器与一个四进制计数器串联可得到进制计数器。
A.4B.5C.9D.203．下列逻辑电路中为时序逻辑电路的是。
A.变量译码器B.加法器C.数码寄存器D.数据选择器4.N个触发器可以构成最大计数长度（进制数）为的计数器。
A.NB.2NC.N2D.2N5.N个触发器可以构成能寄存位二进制数码的寄存器。
A.N-1B.NC.N+1D.2N6．五个D触发器构成环形计数器，其计数长度为。
A.5B.10C.25D.327．同步时序电路和异步时序电路比较，其差异在于后者。
A.没有触发器B.没有统一的时钟脉冲控制C.没有稳定状态D.输出只与内部状态有关8．一位8421B C D码计数器至少需要个触发器。
A.3B.4C.5D.109.欲设计0，1，2，3，4，5，6，7这几个数的计数器，如果设计合理，采用同步二进制计数器，最少应使用级触发器。
A.2B.3C.4D.810．8位移位寄存器，串行输入时经个脉冲后，8位数码全部移入寄存器中。
A.1B.2C.4D.811．用二进制异步计数器从0做加法，计到十进制数178，则最少需要个触发器。
A.2B.6C.7D.8E.1012．某电视机水平-垂直扫描发生器需要一个分频器将31500H Z的脉冲转换为60H Z的脉冲，欲构成此分频器至少需要个触发器。
A.10B.60C.525D.3150013．某移位寄存器的时钟脉冲频率为100K H Z ，欲将存放在该寄存器中的数左移8位，完成该操作需要时间。
A.10μSB.80μSC.100μSD.800m s 14.若用J K 触发器来实现特性方程为，则J K 端的方程为 。
AB Q A Q n 1n +=+A.J =A B ，K = B.J =A B ，K = C.J =，K =A B D.J =，K =A B B A +B A B A +B A 15．要产生10个顺序脉冲，若用四位双向移位寄存器CT74LS194来实现，需要 片。
数电基础知识点考核
数字电路基础知识的考核全是选择填空希望对大家有用本文档有子安整理１．以下代码中为无权码的是( CD ）A. 8421BCD码B。
5421BCD码C。
余三码 D. 格雷码2．以下代码中为恒权码的为（AB ）A。
8421BCD码 B. 5421BCD码 C. 余三码 D. 格雷码3．一位十六进制数可以用（C ）位二进制数来表示.A。
１ B. ２C。
４ D. 165．在一个8位的存储单元中，能够存储的最大无符号整数是（CD ）A。
（256）10 B.（127）10 C.（FF）16 D。
(255）107．矩形脉冲信号的参数有ABCA.周期B.占空比C.脉宽D。
扫描期9。
常用的BCD码有( CD ）A。
奇偶校验码 B.格雷码C。
8421码 D.余三码10．与模拟电路相比，数字电路主要的优点有（BCD ）A.容易设计B.通用性强C.保密性好D.抗干扰能力强1.描述脉冲波形的主要参数有幅度、周期、频率、脉宽、上升时间、下降时间、占空比2。
数字信号的特点是在（时间）上和（峰值) 上都是断续变化的，其高电平和低电平常用（0 ）和（ 1 ）来表示。
3。
分析数字电路的主要工具是( 逻辑代数),数字电路又称作（逻辑代数）4. 在数字电路中，常用的计数制除十进制外，还有（二进制）、（八进制）、（十六进制）5. 常用的BCD码有（421BCD码）、（2421BCD码）、（5421BCD码）、（余三码)、等。
常用的可靠性代码有（格雷码）、（奇偶校验码）等。
1。
逻辑变量的取值１和０可以表示：（D ) 。
A.开关的闭合、断开B.电位的高、低C.真与假D.电流的有、无3. 当逻辑函数有n个变量时，共有( D )个变量取值组合？A。
n B. 2n C. N2 D. 2N4。
逻辑函数的表示方法中具有唯一性的是（AD )。
A 。
真值表B。
表达式C。
逻辑图 D.卡诺图7。
求一个逻辑函数F的对偶式，可将F中的( ACD )A 。
“·”换成“+”，“+”换成“·" B.原变量换成反变量,反变量换成原变量C。
电路中的计数器与触发器
电路中的计数器与触发器电路中的计数器与触发器是数字电路中常用的组件，它们在各种电子设备和系统中发挥着重要的作用。
本文将介绍计数器和触发器的基本原理、种类以及应用。
一、计数器计数器是一种用于计数和储存数字信号的电子设备。
它通过输入的时钟信号来计数，并将计数结果以二进制形式输出。
1. 时钟信号计数器的工作离不开时钟信号。
时钟信号是一个周期性变化的信号，用来同步整个电路的工作。
当时钟信号发生一个上升沿或下降沿时，计数器会进行一次计数操作。
2. 同步计数器同步计数器是最常见的计数器类型之一。
它由多个触发器组成，通常是D触发器。
每个触发器都用来储存一个二进制位，并通过时钟信号的变化来进行计数。
同步计数器的输出包括各个触发器的输出线和计数值的二进制表示。
当一个触发器的输出从高电平变为低电平时，表示一个计数周期已经完成。
3. 异步计数器异步计数器与同步计数器相比，它的计数过程是不同步的。
异步计数器只有一个触发器用作计数，其输出作为时钟信号输入给后面的触发器。
当计数值达到预设的最大值时，触发器的输出回到初始状态，实现循环计数。
二、触发器触发器是一种储存数字信号的电路元件，它能够通过输入信号的变化来改变输出的状态。
1. RS触发器RS触发器是最简单的触发器之一。
它由两个交叉连接的非门组成，其中一个非门的输出作为另一个非门的输入。
RS触发器有两个输入端：R（复位）和S（设定），以及两个输出：Q和Q'。
当R输入为高电平，S输入为低电平时，Q输出为低电平，Q'输出为高电平；当R输入为低电平，S输入为高电平时，Q输出为高电平，Q'输出为低电平；当R和S输入同时为高电平时，触发器将进入不稳定状态。
2. D触发器D触发器是一种较为常用的触发器。
它是通过一个时钟信号来控制输入信号D的储存和更新。
D触发器有一个数据输入端D和一个时钟输入端CLK，以及两个输出端Q和Q'。
当时钟信号发生边沿变化时，输入端D的信号（可以是高电平或低电平）将被存储在Q输出端。
同步计数器和异步计数器的区别
同步计数器和异步计数器的区别
同步异步计数器区分：同步计数器的触发信号是同一个信号。
具体来说，每一级的触发器接的都是同一个CLK信号。
异步计数器的触发信号时不同的，例如第一集的输出Q’作为第二级的触发信号。
几进制的区分：看数据输出端得接线方法，当接线满足拿个计数时会导致“清零”端或者是“置数端”满足工作状态。
导致这一计数状态之后回到零。
这样子就很容易的判定计数器是几进制的了。
异步计数器
在异步计数器中，有的触发器直接受输入计数脉冲控制，有的触发器则是把其它触发器的输出信号作为自己的时钟脉冲，因此各个触发器状态变换的时间先后不一，故被称为“ 异步计数器”。
同步计数器
在同步计数器中，各触发器受同一输入计数脉冲控制，计数脉冲同时接到各位触发器，各触发器状态的变换与计数脉冲同步，故称为“ 同步计数器”。
由于各触发器同步翻转，因此工作速度快，但接线较复杂。
异步二进制加法计数器线路联接简单，各触发器是逐级翻转，因而工作速度较慢。
同步计数器和异步计数器的区别
同步计数器和异步计数器的区别
————————————————————————————————作者：————————————————————————————————日期：
同步计数器和异步计数器的区别
同步异步计数器区分：同步计数器的触发信号是同一个信号。
具体来说，每一级的触发器接的都是同一个CLK信号。
异步计数器的触发信号时不同的，例如第一集的输出Q’作为第二级的触发信号。
几进制的区分：看数据输出端得接线方法，当接线满足拿个计数时会导致“清零”端或者是“置数端”满足工作状态。
导致这一计数状态之后回到零。
这样子就很容易的判定计数器是几进制的了。
异步计数器
在异步计数器中，有的触发器直接受输入计数脉冲控制，有的触发器则是把其它触发器的输出信号作为自己的时钟脉冲，因此各个触发器状态变换的时间先后不一，故被称为“ 异步计数器”。
同步计数器
在同步计数器中，各触发器受同一输入计数脉冲控制，计数脉冲同时接到各位触发器，各触发器状态的变换与计数脉冲同步，故称为“ 同步计数器”。
由于各触发器同步翻转，因此工作速度快，但接线较复杂。
异步二进制加法计数器线路联接简单，各触发器是逐级翻转，因而工作速度较慢。
数字逻辑选择题
数字逻辑选择题(总9页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--一、填空题（30分，共8题，每空2分）1、数字电路只能处理（数字）信号,不能处理（模拟）信号。
2、 10 = （） 2 = （） 16 。
3、对应的八进制数为（ 277 ）,十进制数为（ 191 ）。
4、A/D转换器的功能是将模拟量转换成（数字量）,D/A转换器的功能是数字量轮换成（模拟量）。
5、组合逻辑电的稳定输出信号取决于（输入信号）。
6、主从型JK触发器的特性方程 =（）。
7、三态门输出的三种状态分别为：（高电平、低电平、高阻态）。
8、PLD器件的基本结构包括（与门阵列、或门阵列）两分。
二、单项选择题（30分，共10题，每题3分）1、下列几种TTL电路中，输出端可实现线与功能的电路是（）。
A、或非门B、与非门C、异或门D、OC门2、请判断以下哪个电路不是时序逻辑电路（）。
A、计数器B、寄存器C、译码器D、触发器3、下列几种A/D转换器中，转换速度最快的是（）。
A、并行A/D转换器B、计数型A/D转换器C、逐次渐进型A/D转换器D、双积分A/D转换器4、已知逻辑函数与其相等的函数为（D）。
5、一个数据选择器的地址输入端有3个时，最多可以有（）个数据信号输出。
A、4B、6C、8D、166、逻辑器件（）属于非用户定制电路。
A．逻辑门B．ＧＡＬC．ＰＬＡD．触发器7、半导体存储器（）的内容在掉电后不会丢失。
A、ROMB、RAMC、EPROMD、E2 PROM8、EPROM是指( )。
A、随机读写存储器B、只读存储器C、光可擦除电可编程只读存储器D、电可擦可编程只读存储器9、补码的真值为( )。
A、 +B、–C、–D、–10、八路数据选择器应有( )个选择控制端。
A、 2B、 3C、 6D、81.设下图中所有触发器的初始状态皆为0，找出图中触发器在时钟信号作用下,输出电压波形恒为0的是：（C）图。
计数原理知识点
计数原理知识点计数原理是数字电路中一门基础的理论学科，也是数字逻辑电路设计中的重要组成部分。
它研究的是如何进行数字信号的计数和处理。
计数原理主要包括同步计数器和异步计数器两个部分。
一、同步计数器同步计数器是由触发器和逻辑门构成的。
触发器是最基本的存储单元，常见的有RS触发器、D触发器、JK触发器等。
不同的触发器具有不同的特点和功用。
在同步计数器中，逻辑门用来实现计数器的各种计数方式。
常见的逻辑门有与门、或门、非门、与非门、或非门等。
通过逻辑门的组合和控制，可以实现计数器的不同计数方式，如二进制计数、BCD码计数、格雷码计数等。
同步计数器的特点是同步输入信号和时钟信号的变化有相同的频率和相位关系。
同步计数器的计数是可控的，可以通过控制信号来实现正向计数、负向计数、上下计数等功能。
同时，同步计数器可以实现任意的初始值和终止值，具有较高的灵活性和可编程性。
二、异步计数器异步计数器是由触发器和逻辑门构成的。
不同于同步计数器，异步计数器的触发信号来自前一级计数器而不是时钟信号。
异步计数器的特点是触发信号不依赖于时钟信号，计数不受时钟信号的控制，可以实现不同频率的计数。
异步计数器的计数方式一般为二进制计数，并且可以通过逻辑门的控制实现不同的计数间隔。
异步计数器的设计相对复杂一些，需要考虑到触发器之间的逻辑关系和计数器的稳定性。
但是异步计数器的优点在于可以实现非线性计数、自由计数范围的选择和等间隔计数等功能，适用于特定的计数场合。
三、计数器的应用计数器是数字电路中非常重要的一个部分，其应用涵盖了各个领域。
1. 时序控制：计数器可以用来生成各种序列信号，进行时序控制。
例如，在微处理器中，计数器可以用来控制指令序列的执行，实现诸如数据传输、逻辑运算、算术运算等复杂功能。
2. 频率分频器：计数器可以用来分频输入信号的频率。
通过计数器的计数功能，可以将输入信号的频率降低，实现频率的分频效果。
3. 事件计数：计数器可以用来对事件进行计数。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
同步异步计数器区分：
同步计数器的触发信号是同一个信号。
具体来说，每一级的触发器接的都是同一个CLK 信号。
异步计数器的触发信号时不同的，例如第一集的输出Q'作为第二级的触发信号。
几进制的区分：
看数据输出端得接线方法，当接线满足拿个计数时会导致“清零”端或者是“置数端”满足工作状态。
导致这一计数状态之后回到零。
这样子就很容易的判定计数器是几进制的了。
同步计数器的每个触发器都是由同一个时钟脉冲来控制的。
异步计数器的的每个触发器不是由同一个时钟脉冲来控制的，它由主时钟来控制第一个触发器，前一个触发器的输出信号作为后一个触发器的时钟信号。
至于优点那计数器也就差不多，教学用比较多
两者区别：
异步计数器的的每个触发器不是由同一个脉冲来控制的.
同步计数器的每个触发器都是由同一个脉冲来控制的
同步计数器
计数器的定义：通过传动机构驱动计数元件，指示被测量累计值的器件。
按照计数器中的触发器是否同时翻转分类，与同步计时器相对应的是异步计数器。
特点：对于同步计数器，由于时钟脉冲同时作用于各个触发器，克服了异步触发器所遇到的触发器逐级延迟问题，于是大大提高了计数器工作频率，各级触发器输出相差小，译码时能避免出现尖峰；但是如果同步计数器级数增加，就会使得计数脉冲的负载加重。
