电力系统的接线方式

合集下载

电力系统母线接线几种方式

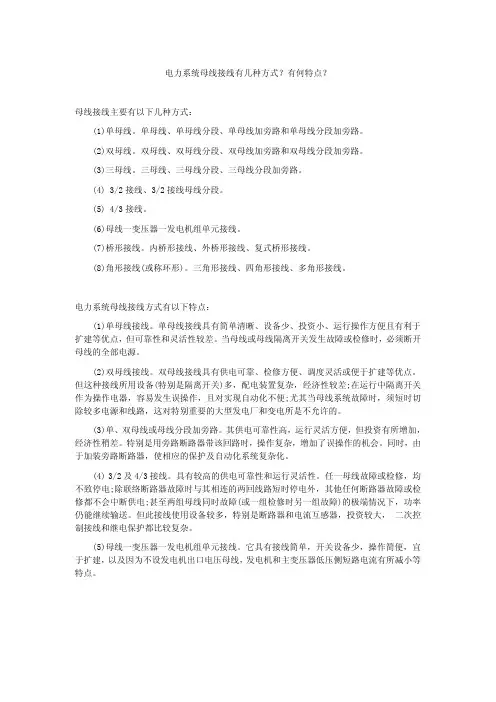

电力系统母线接线几种方式

电力系统母线接线有几种方式?有何特点?母线接线主要有以下几种方式:(1)单母线。

单母线、单母线分段、单母线加旁路和单母线分段加旁路。

(2)双母线。

双母线、双母线分段、双母线加旁路和双母线分段加旁路。

(3)三母线。

三母线、三母线分段、三母线分段加旁路。

(4) 3/2接线、3/2接线母线分段。

(5) 4/3接线。

(6)母线一变压器一发电机组单元接线。

(7)桥形接线。

内桥形接线、外桥形接线、复式桥形接线。

(8)角形接线(或称环形)。

三角形接线、四角形接线、多角形接线。

电力系统母线接线方式有以下特点:(1)单母线接线。

单母线接线具有简单清晰、设备少、投资小、运行操作方便且有利于扩建等优点,但可靠性和灵活性较差。

当母线或母线隔离开关发生故障或检修时,必须断开母线的全部电源。

(2)双母线接线。

双母线接线具有供电可靠、检修方便、调度灵活或便于扩建等优点。

但这种接线所用设备(特别是隔离开关)多,配电装置复杂,经济性较差;在运行中隔离开关作为操作电器,容易发生误操作,且对实现自动化不便;尤其当母线系统故障时,须短时切除较多电源和线路,这对特别重要的大型发电厂和变电所是不允许的。

(3)单、双母线或母线分段加旁路。

其供电可靠性高,运行灵活方便,但投资有所增加,经济性稍差。

特别是用旁路断路器带该回路时,操作复杂,增加了误操作的机会。

同时,由于加装旁路断路器,使相应的保护及自动化系统复杂化。

(4) 3/2及4/3接线。

具有较高的供电可靠性和运行灵活性。

任一母线故障或检修,均不致停电;除联络断路器故障时与其相连的两回线路短时停电外,其他任何断路器故障或检修都不会中断供电;甚至两组母线同时故障(或一组检修时另一组故障)的极端情况下,功率仍能继续输送。

但此接线使用设备较多,特别是断路器和电流互感器,投资较大, 二次控制接线和继电保护都比较复杂。

(5)母线一变压器一发电机组单元接线。

它具有接线简单,开关设备少,操作简便,宜于扩建,以及因为不设发电机出口电压母线,发电机和主变压器低压侧短路电流有所减小等特点。

电力系统的接线方式

电力系统的接线方式

(1)L1故障 仅QF1跳闸,T1及其它 回路继续运行
QF
(2) T1检修 ①断开QF、QF1,再 拉开QS1,出线l1停电 ②关合QF和QF1,恢 复L1供电。
T2
T1
内桥接线
l1 QS2 QF QS1
l2
(1)L1故障 ①QF和QF1同时自动跳 闸,T1被切除 ②断开QS2,合QF1和 QF,恢复T1运行。 (2) T1检修 仅停QF1和QS1 。
QF1
QF2
T1
外桥接线
T2
桥形接线的适用范围:
内桥接线:输电线路较长,变压器不需经 常切除时,故障断开机会较多,穿越
功率少的场合。
外桥接线:输电线路较短,变压器经常切
除, 或系统有穿越功率经过。
14
l1 QS7
QS8 l2
跨 条 的 作 用
QS3 QF1 QS2 QS1
QF2 QF T1 T2
QF2 QFC
QF3
QS2
QS3
QSP2
QSP3
W2 W1
QF1 QF QF2
母联兼旁路接线
w3
QS QS QF QS2 w2 w
1
QS1
旁路跨条
双母线双断路器接线
WL1 WL2 WL3 WL4
W2 W1
7
3.一个半断路器接线
l1 l2 l3 l4 W2
QF1
QF2
QF3
W1
பைடு நூலகம் 9
10
二、无母线的电气主接线
19
大 型 火 电 厂 主 接 线
热 电 厂 主 接 线
水 电 厂 主 接 线
2.多角形接线
3.单元接线
17
18

电力系统接线方式

电力系统接线方式

电力系统接线方式电力系统中性点是指星形连接的变压器或发电机的中性点。

电力系统的中性点接地方式是一个综合性的技术问题,它与系统的供电可靠性、人身安全、设备安全、绝缘水平、过电压保护、继电保护、通信干扰(电磁环境)及接地装置等问题有密切的关系。

电力系统中性点接地方式是人们防止系统事故的一项重要应用技术,具有理论研究与实践经验密切结合的特点,因而是电力系统实现安全与经济运行的技术基础。

电力系统中性点接地方式主要是技术问题,但也是经济问题。

在选定方案的决策过程中,应结合系统的现状与发展规划进行技术经济比较,全面考虑,使系统具有更优的技术经济指标,避免因决策失误而造成不良后果。

简言之,电力系统的中性点接地方式是一个系统工程问题。

接地,出于不同的目的,将电气装置中某一部位经接地线和接地体与人地作良好的电气连接称为接地。

根据接地的目的不同,分为工作接地和保护接地。

工作接地是指为运行需要而将电力系统或设备的某一点接地。

如变压器中性点直接接地或经消弧线圈接地、避雷器接地等都属于工作接地。

保护接地是指为防止人身触电事故而将电气设备的某一点接地。

如将电气设备的金属外壳接地、互感器二次线圈接地等。

接地方式主要有2种,即直接接地系统和不接地系统。

1.中性点直接接地系统中性点直接接地系统一一又称人电流系统;适于UOkV以上的供电系统,380V以卞低压系统。

直接接地系统发生单相接地是会使保护马上动作切除电源与故障点。

随着电力系统电压等级的增高和系统容量增人,设备绝缘费用所占比重也越来越人。

中性点不接地方式的优点已居于次要地位,主要考虑降低绝缘投资。

所以,UOkV及以上系统均采用中性点直接接地方式。

对于380V以下的低压系统,由于中性点接地可使相电压固定不变,并可方便地获得相电压供单相设备用电,所以除了特定的场合以外(如矿井),亦多采用中性点接地方式。

对于高压系统,如UOkV以上的供电系统,电压高,设备绝缘会高,如果中性点不接地,当单相接地时,未接地的二相就要能够承受J 3倍的过电压,瓷绝缘子体积就要增大近一倍,原来1米长的绝缘子就要增加到1.732米以上,不但制造起来不容易,安装也是问题,会使设备投资人人增加;另外11ORV以上系统由于电压高,杆塔的高度也高,不容易出现单相接地的情况,因而就是出现了接地就跳闸也不会影响多少供电可靠性,因而从投资的经济性考虑,在llOkV以上供电系统,多采用中性点直接接地系统。

电力系统的接线方式和电压等级

电力系统的接线方式和电压等级

第五节电力系统的接线方式和电压等级一、电力系统的接线方式(一)系统发展的基本结构型式近代电力系统的接线是很复杂的,这是由于一个具有一定规模的电力系统常常是逐步发展壮大的,往往包括了各种新旧设备,反映了新老技术的结合,这是电力系统的有一个特点。

下面首先从发展的角度来研究系统结构的基本型式。

通常,根据电源位置、负荷分布等的不同,电力系统的结构是各不相同的,但大致可区别为下列两类。

(1)大城市型。

这类系统是面向大城市为中心的负荷密度很高的地区供电的电力系统,它以围绕城市周围的环形系统作为主干(见图1—9)。

其电源中既有一些地区性火电厂,也有从远方水电厂、矿口火电厂以及核能电厂输送来的功率。

(2)远距离型。

这类系统一般是指通过远距离输电线路把远处的大型水电厂、矿口火电厂、核能电厂的功率送往负荷中心的开式系统,如图1—10所示。

这这种大容量、远距离的功率输送,既可以采用超高压交流输电线路,也可以用超高压直流或交、直流并列的输电线路。

(二)电力网络的接线电力网络的接线大致可以分为无备用和有备用两种类型。

(1)无备用网络接线。

用户只能从一个方向取得电源的接线方式,也成为开始电力网。

这类接线方式可以分为单回路放射式、单回路干线式、单回路链式等,如图1—11所示。

无备用接线的主要优点是简单、经济、运行方便,主要缺点是可靠性差,因而不能用于对重要用户供电。

(2)有备用网络接线。

它是指用户可以从两个或两个以上方向取得电源的接线方式,如双回路的放射式、环网以及两端供电网络等,如图1—12所示。

有备用接线的特点是供电可靠,缺点是运行操作和继电保护复杂、经济性也较差。

但是由于保证对用户不间断供电是电力系统的首要目标之一,所以目前以有备用网络接线(尤其是两端供电方式)采用较多。

二、电力系统的额定电压等级我们知道,电力系统中的电机、电器和用电设备都规定有额定电压,只有在额定电压下运行时,其技术经济性能才最好,也才能保证安全可靠运行。

4-1 电力系统的接线方式(2018)

4-1 电力系统的接线方式(2018)

母线隔离开关
单母线接线图 16
母线隔离开关
断路器
17
线路隔离开关
接地刀闸
18
接地刀闸
19
电气倒闸操作
通过操作隔离开关、断路器以及挂、拆接地线将 电气设备从一种状态转换为另一种状态的有序操 作,叫做倒闸操作。
电气设备工作状态:运行、冷备用、热备用、检 修。
20
电气倒闸操作
运行状态:电气设备所连的断路器、隔离开关都在合闸位 置。
36
3)一个半断路器接线(3/2接线)
优点:可靠性高、操作 检修方便、运行灵活。 (两组母线同时故障, 一个半断路器接线还可 以输送功率。)
联络断路器
缺点:设备多,投资多、 继电保护、自动重合闸 和二次回路较复杂。
联络断路器故障时与其相连的 两条回路会短时停电
37
3)一个半断路器接线(3/2接线)
一组主母线运行,另一组主母线备用时,当工 作母线检修时的倒闸操作顺序
l1
l2
l3
l4
等电位操作
W2 W1
QF
G1
母联断路器
G2
30
优点:可靠性较高、调 度灵活、扩建方便
缺点: 1)接线复杂、设备增多,经济性差; 2)当母线故障或检修时,隔离开关作为倒换操作电器
(等电位操作),容易误操作。
避免误操作的措施: 1)严格执行“操作票”工作监管步骤; 2)采用“五防”开关:防止带负荷拉合隔离开关;防
为什么装2个? 可以是1个,但是为了便于在检修跨 条支路的隔离开关时在两侧也形成明 显的电位开断点,所以装设两台,互 为检修电位隔离点。
48
3)角形接线
特点:1)断路器接成环形电路,进出线数等 于断路器数;

单辐射接线

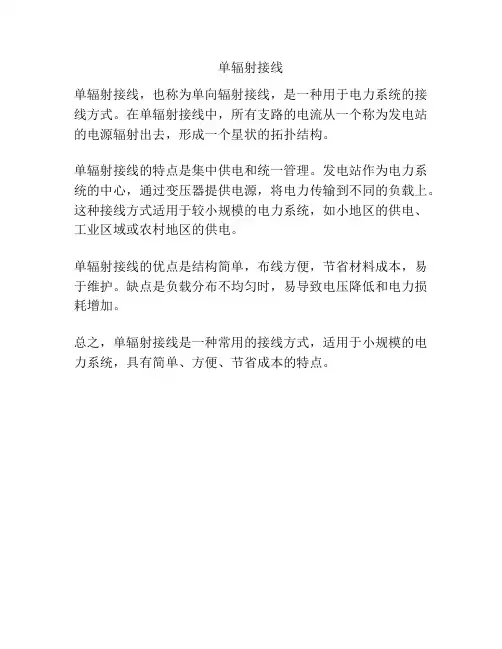

单辐射接线

单辐射接线
单辐射接线,也称为单向辐射接线,是一种用于电力系统的接线方式。

在单辐射接线中,所有支路的电流从一个称为发电站的电源辐射出去,形成一个星状的拓扑结构。

单辐射接线的特点是集中供电和统一管理。

发电站作为电力系统的中心,通过变压器提供电源,将电力传输到不同的负载上。

这种接线方式适用于较小规模的电力系统,如小地区的供电、工业区域或农村地区的供电。

单辐射接线的优点是结构简单,布线方便,节省材料成本,易于维护。

缺点是负载分布不均匀时,易导致电压降低和电力损耗增加。

总之,单辐射接线是一种常用的接线方式,适用于小规模的电力系统,具有简单、方便、节省成本的特点。

电力系统的接线方式汇总

电力系统的接线方式汇总
重庆水利电力职业技术学院
学习任务三 电力系统接线方式和电压等级 电力系统的接线方式
电力系统是最大的人工系统,它敷设在非常广大的地 域上,因而任何人想在不长的时间内看到整个系统的全部 连接的实际情况那是不可能的,然而只能通过看元件连接 情况的单线图,从而了解到整个系统的连接情况。
1、电力系统接线图 电力系统的接线图有两种:电气接线图和地理接 线图。 电气接线图较详细地表示出电力系统各主要元件 之间的电气联系,但不能反映各发电厂,变电所的 相对地理位置。 在地理接线图上,各发电厂,变电所的例表示出 来,但各主要元件之间的电气联系却不能在图中表 示清楚。因此,这两种接线图常配合使用。
2、电力系统接线 电力系统的接线方式应能满足电力系统运行的基 本要求: (1)必须保证用户供电的可靠性 (2)必须能灵活地适应各种可能地运行方式 (3)应力求节约设备和材料,减少设备费用和运 行费用,使电网地建设和运行比较经济; (4)应保证各种运行方式下运行人员能安全操作。
电力系统的接线方式大致可分无备用和有备用两类。 (1)无备用接线。用户只能从一个方向取得电源的 接线方式,包括单回路放射式,干线式和链式网络, 如图所示。这类接线适用于向二类负荷供电。
(a)
无备用接线方式 放射式 (b) 干线式 (c) 链式
(2)有备用接线。它是用户可以从两个或两个以上 方向取得电源的接线方式,如图所示的双回路放射式, 干线式,链式以及环式和两端供电网络。
有备用接线方式 (a)放射式 (b) 干线式 (c)链式 (d) 环式 (e) 两端供电网
这类接线适用于对一,二类负荷尤其是一类负 荷供电,应当优先考虑采用有备用接线

电力系统的接线方式

电力系统的接线方式

单母线带旁路适用范围:出线回路数较多的110kV及以上系统
W2 带
旁 路
QS2

QF
旁路母线
线

QS1
W1

母 线
正常运行时, QF2和QS3断开,工作母线接旁母不 Nhomakorabea。线
电源侧
l1


QS3

线
l1
QF1




QF1
电源侧
W2
QS2 QF
QS1
W1
当与旁母相连的
任一出线断路器检 修时,不中断该回 路供电。
2)当出线断路器检修时,必须停止该回路的工作。
3)电源只能并列运行,不能分列运行,线路侧短路时,有 较大的短路电流。
• 适用于只有一台发电机和一台主变的中小型发电 厂或变电所的6~220kV的配电装置
一类用户
L1 L2
L3 L4






QF1
分段数越多,故障时停电的范围就越小。
图2-2 单母线分段接线
适用: 出线数较多的110kV及以上的高压配电装
置中,断路器检修时间长、停电影响也较大。 一般35 kV以下配电装置多为屋内型,为
节省建筑面积,降低造价都不设旁路母线。
单母分段兼旁路
W3
QS QS 3 QF 4
W1
QS QS
W2
1
2
1)旁路母线接至Ⅰ段母线运行时,要闭合隔离开关QS1、
QS4及QF (此时QS2、QS3断开);
1.无备用接线方式(单回路)
负荷点 电源点
放射式
干线式
链式

高压线路的三种基本接线方法

高压线路的三种基本接线方法

高压线路的三种基本接线方法
高压线路是电力系统中的重要组成部分,其接线方法直接影响到电力传输的效率和安全性。

在高压线路的接线中,主要有三种基本的方法,分别是串联接线、并联接线和三相接线。

1. 串联接线
串联接线是指将高压线路中的电源依次连接起来,形成一个串联回路。

在串联接线中,电流在电源之间依次流动,电压逐渐累加。

这种接线方法适用于电压较低、电流较大的情况,可以有效降低电流的损耗,提高电力传输的效率。

同时,串联接线还可以实现电力系统的分段控制,便于维护和管理。

2. 并联接线
并联接线是指将高压线路中的电源同时连接起来,形成一个并联回路。

在并联接线中,电源之间的电压相同,电流依据负载的不同而分配。

这种接线方法适用于电压较高、电流较小的情况,可以有效降低电压的损耗,提高电力传输的稳定性。

并联接线还可以实现电力系统的备份和互换,提高系统的可靠性。

3. 三相接线
三相接线是指将高压线路中的三相电源依次连接起来,形成一个三相回路。

在三相接线中,三相电源之间的电压相位相差120度,电流依据负载的不同而分配。

这种接线方法适用于大型电力系统,可
以实现电力平衡和功率平衡,提高电力传输的效率和稳定性。

同时,三相接线还可以实现电力系统的相互支持和互补,提高系统的可靠性和安全性。

高压线路的接线方法包括串联接线、并联接线和三相接线。

不同的接线方法适用于不同的电压、电流和负载情况,可以满足电力系统的传输需求和安全要求。

在实际应用中,需要根据具体情况选择适合的接线方法,并进行合理的设计和布置,以确保电力系统的稳定运行和安全运行。

电力系统的接线方式84485【可编辑】

电力系统的接线方式84485【可编辑】

一、 对电气主接线的基本要求
• 可靠性 • 灵活性 • 经济性
电力系统的接线方式84485
二、主接线的基本形式
单母线接线
有汇流母线
双母线接线
带有旁路母线的单母 线和双母线接线
无汇流母线
单元接线 桥形接线
多角形接线
电力系统的接线方式84485
(一)单母线接线
接地刀闸
出线1
出线2
出线3

QSo QSl

线 接
线路隔
QF
线 离开关

QSw
W
母线隔 离开关
电力系统的接线方式84485
倒闸操作: “先通后断”原则
L1停电:断开顺序:QF→QSl→QSw L1送电:关合顺序:QSw→QSl→QF
电力系统的接线方式84485
单母线倒闸送电操作
出线1
出线2 出线3
QSo
QSl
QF
QSw
W
1.推上母线侧隔离刀闸 QSW 2.推上线路侧隔离刀闸QSl 3.合上开关QF
接线方式 作用
配电网 要求
接线方式
高压配电网 中压配电网 低压配电网
电力系统的接线方式84485
中压配电网的主要接线方式


10(6)kV










380V/220V 电力系统的接线方式84485
放射式 树干式 环网式
具有公共备用干线的放射式网络
10(6)kV
10(6)kV
电力系统的接线方式84485
L1
QS3 QS2
QS4
Q母线
W2

电力系统的接线

电力系统的接线

2.1 电气主接线--双母线接线
为了克服双母接线的缺点:
2.1 电气主接线--双母线接线
特点:
兼具单母分段和双母接线的特点; 运行方式多样、灵活; 但母联、分段断路器均随分段数目而增加。
分段数目:取决于主母线负荷大小及出线回路数
(如220KV回路数,若10~14回,双母三分段; 15回及以上,双母四分段)。
2.1 电气主接线--发电机--变压器单元接线
发电机与变压器 直接串联成一个 单元(亦称发变 组),其间没有 横向联系,称为 发电机--变压器 单元接线(简称 单元接线)。
2.1 电气主接线--发电机--变压器单元接线
适用:将发电机发出的全部电能以升高
电压(35KV以上)输入电网的大中型 电厂中。
2.1 电气主接线--单母线接线
--检修出线L3的断路器时: 先检查旁母(合QF2,试充电); 旁母无故障的话,带上旁母(合 上QS3)----出线此时能从主母线 和旁母同时获得电源; 最后退出要检修的断路器QF1, 接着断开QS2、QS1; 整个倒闸过程中,用户不会停电。
(示例:单母带旁母接线,不停电检修出线断路 器的倒闸操作过程演示。)
2.1 电气主接线
2.1 电气主接线
电气主接线图
--采用国家规定
的设备图形符号及文 字符号,按电能产生、 汇集和分配的顺序, 表示出各设备的连接 关系的电路接线图。
即电气主接线的 图形表示,一般 用单线图----简单、 明了。
2.1 电气主接线
断路器QF:
具有专用灭弧装置,可开断或闭合负荷电流和 自动开断短路电流,主要用作接通或切断电路 的控制开关。
2.1 电气主接线--一台半断路器接线
--( “特殊的双母线接线”)

电力系统的接线方式(2016-11) (1)

电力系统的接线方式(2016-11) (1)

59
优点:
1)投资省,平均每回路只需装设1台QF; 2)闭环运行时,供电可靠性、灵活性都较高; 3)占地面积小。
缺点:
1)任一线路QF检修,都导致开环运行,降低可靠性。 2)开环和闭环运行状态差异大,继电保护和控制回路复杂。 3)不宜扩建,通常用于水电厂。
适用范围:最终进出线为3~5回的110kV及以上配电装置。
负荷点
电源点

放射式
干线式
链式
4
二、有备用接线方式


每一个负荷点至少通过两条线路获取电能的网络。
每一个负荷点至少从两个或两个以上不同的方向取 得电能称为闭式网。
5
电磁环网:环网中串接有变压器,构成的多 级电压环网。
7
三、输电网和配电网

输电网:供电可靠性高;符合系统运行稳定性的要求;
便于经济调度;具有灵活的运行方式且适应系统发展
33

带旁路母线的单母线接线
保证进出线断路器检 修时不停电
W2
QS3
QS2 QF QS1
旁路母线
W1
工作母线
电源侧
34


2)双母线接线
L1 L2 L3
标准运行方式:
正常情况下

L4
非标准运行方式:
事故处理、设备
故障和检修
W2 W1
QF
母联断路器
35
一组主母线运行,另一组主母线备用时,当工
作母线检修时的倒闸操作顺序
二、对电气主接线的基本要求

经济性

在满足可靠性和灵活性的前提下,满足经济性。
投资省、占地面积少、电能损耗小。
17
三、主接线的基本形式

电力系统的接线方式

电力系统的接线方式

电力系统的接线方式电力系统接线图是电力系统整体性质的图形表示,分为地理接线图与电气接线图。

地理接线图是在地理图上布点布线,可与地理图较好地吻合,显示系统中发电厂、变电站的地理位置,电力线路的路径,以及它们之间的联接形式。

因此,由地理接线图可获得对该系统的宏观印象。

但由于地理接线图上难以表示主要发电机、变压器、线路等的联系,这时则需要阅读电气接线图。

电气接线图一般表示为单线电气接线图,显示电力系统的各个能量变换元件、能量输送元件的联结,显示出组成电力系统主体设备(发电机、变压器、母线、断路器、电力线路等)的概貌。

因此,由电气接线图可获得对该系统的更细致了解。

实际应用时,一般将地理接线图与单线电气接线图相结合,可以了解整个系统中发电厂、变电站、电力线路、负荷等的相对位置及电气连接形式。

图1电力系统地理接线图电力系统的接线方式按供电可靠性分为有备用接线方式和无备用接线方式两种。

无备用接线方式是指负荷只能从一条路径获得电能的接线方式。

根据形状,它包括单回路放射式、干线式和链式网络。

有备用接线方式是指负荷至少可以从两条路径获得电能的接线方式。

它包括双回路的放射式、干线式、链式、环式和两端供电网络。

图2无备用接线图(a)放射式(b)干线式(C)链图3有备用接线图(a)放射式(b)干线式(C)链式(d)环式(e)两端供电网无备用接线的主要优点在于简单、经济、运行操作方便,主要缺点是供电可靠性差,并且在线路较长时,线路末端电压往往偏低,因此这种接线方式不适用于一级负荷占很大比重的场合。

但在一级负荷的比重不大,并可为这些负荷单独设置备用电源时,仍可采用这种接线。

这种接线方式之所以适用于二级负荷是由于架空电力线路已广泛采用自动重合闸装置,而自动重合闸的成功率相当高。

有备用接线的主要优点在于供电可靠性高,供电电压质量高。

有备用接线中,双回路的放射式、干线式和链式接线的缺点是不够经济;环形网络的供电可靠性和经济性都不够,但其缺点是运行调度复杂,并且故障时的电压质量差;两端供电网络很常见,供电可靠性高,但采用这种接线的先决条件是必须有两个或两个以上独立电源,并且各电源与各负荷点的相对位置又决定了这种接线的合理性。

电力系统接线方式

电力系统接线方式
7双母线分段带旁路接线:
双母线分段带旁路接线就是在双母线带旁路接线的基础上,在母线上增设分段断路器,它具有双母线带旁路的优点,但投资费用较大,占用设备间隔较多,一般采用此种接线的原则为:
1) 当设备连接的进出线总数为12~16回时,在一组母线上设置分段断路器;
2) 当设备连接的进出线总数为17回及以上时,在两组母线上设置分段断器。
4单母线分段接线:
单母线分段接线就是将一段母线用断路器分为两段,它的优点是接线简单,投资省,操作方便;缺点是母线故障或检修时要造成部分回路停电。
5双母线接线:
双母线接线就是将工作线、电源线和出线通过一台断路器和两组隔离开关连接到两组(一次/二次)母线上,且两组母线都是工作线,而每一回路都可通过母线联络断路器并列运行。
3多角形接线:
多角形接线就是将断路器和隔离开关相互连接,且每一台断路器两侧都有隔离开关,由隔离开关之间送出回路。多角形接线所用设备少,投资省,运行的灵活性和可靠性较好。正常情况下为双重连接,任何一台断路器检修都不影响送电,由于没有母线,在连接的任一部分故障时,对电网的运行影响都较小。其最主要的缺点是回路数受到限制,因为当环形接线中有一台断路器检修时就要开环运行,此时当其它回路发生故障就要造成两个回路停电,扩大了故障停电范围,且开环运行的时间愈长,这一缺点就愈大。环中的断路器数量越多,开环检修的机会就越大,所一般只采四角(边)形接线和五角形接线,同时为了可靠性,线路和变压器采用对角连接原则。四边形的保护接线比较复杂,一、二次回路倒换操作较多。
1线路变压器组接线:
线路变压器组接线就是线路和变压器直接相连,是一种最简单的接线方式,其特点是设备少、投资省、操作简便、宜于扩建,但灵活性和可靠性
2桥形接线:

电力系统的接线方式

电力系统的接线方式
•适用范围 普通负荷
无备用方式采用双回线路(a)
• 二、有备用接线方式 单电源单环网(b)
双电源双环网(c) 两端电源供电(d)
•双回路网络的优缺点
简单方便、可靠性高
(a)
经济性差 •环网供电的优缺点
可靠、经济
操作复杂、故障时电压质量差
(b)
(c)
(d)
电磁环网
QF
作用
输电网 要求
• 电力网
接线方式 作用
QSo
QSl
QF
QSw
W
1.推上母线侧隔离刀闸 QSW 2.推上线路侧隔离刀闸QSl 3.合上开关QF
关合顺序: QSW→QSl→QF
单母线倒闸停电操作
出线1
QSo
QSl
QF
出线2 出线3
QSw
W
1.断开开关 QF
2.拉开线路侧隔离刀闸QSl 3.拉开线路侧隔离开关
QSW
断开顺序: QF→QSl→QSW
T2 适用范围:线路长,主 变不常切除,火电系统
外桥 l1
穿越功率 l2
L1故障:QF和QF1同时 自动跳闸,T1被切除
QS2 QF QS1 QF1
T1
恢复T1运行:断开QS2, 合QF1和QF
T1检修:仅停QF1和QS1 QF2
适用范围:线路短,主 变经常切除,有穿越功 T2 率的水电系统

l1 QS7 QS8 l2
l3 l4 w3
w2
QF1
w1
目的:检修任一线路的断路器,该回路的供电不中断
母联兼旁路接线
w3 QQSS
QF
QS2 QS1 w2
w
母1 线W1能带 旁路
两组母线均 能带旁路

1.3电力系统的接线方式和电压等级

1.3电力系统的接线方式和电压等级

系统结构和电压等级如下
10kV T1
110kV T2 10kV
各设备的额定电压为
10.5kV 10.5kV/121kV
110kV
110kV/11kV
24
变压器的分接头
变压器的分接头一般在高压侧、中压侧 以高压绕组的额定电压作基准,为100%,称之为主抽头。 高压绕组的额定电压=主抽头电压 分接头的额定电压以百分值表示:表示分接头电压与主抽 头电压的差值为主抽头电压的百分之几. 如10kV/3.3kV变压器,+5%抽头为10.5kV
25
电力线路电压与输送容量、距离的关系
三相输电线路传送的功率 P 3UICOS 输送容量 S 3UI
在U一定的情况下,S的增大导致电流 I 的增大
电压等级(kV) 输送容量(MVA) 输送距离(km)
输电 500
220 高中压 110(部分输电) 配电
35
1000~1500 100~500 10~50
2~10
150~850(跨省) 100~300(跨地区) 50~100(跨县市)
20~50
10
0.2~2
低压配电380/220V(楼内、农电)
6~20
四、电力系统中性点运行方式
星形接线变压器或发电机的中性点称为电力系统的中性点
中性点运行方式:
直接接地:110kV及以上系统中,有利于绝缘.
不接地:3~66kV系统, 绝缘要求提高,可靠性高.
+2.5%抽头为10.25kV -2.5%抽头为9.75kV
22
ห้องสมุดไป่ตู้
变压器的变比
额定变比:两侧额定电压之比 实际变比:两侧实际工作抽头的空载线电压之比
额定变比和匝数比

13第六章电力系统接线方式

13第六章电力系统接线方式
灵活性:高 操作:避免用隔离开关进行大量 倒闸操作 便于调度和扩建
经济性:大 一次投资:每串增加联络断路器。
(2)进出线布置原则 电源和负荷配对成串
(3)适用范围:330~500KV配电装置
(二)无汇流母线接线 1、单元接线 (1)接线形式
发电机-双绕组变压器单元接线 发电机-三绕组变压器单元接线 扩大单元接线
供电; 4)两组母线带有均衡负荷,当母联投入并联运行时,相当于单母线分段
接线的作用;
(2)适用范围 出线带电抗器的 6~10KV配电装置中。 35~60KV 出线数超过8回,或连接电源较大、负荷较大 110~220KV出线数5回以上
4、双母线分段接线 (1)接线特点分析(与双母线比较)
双母线再分段,三分段或四分段 可靠性
停电范围、时间
厂站全停及对系统稳定的影响
2)灵活性 (1)操作的方便性 (2)调度的方便性 (3)扩建的方便性 3)经济性 (1)节省一次投资 (2)占地面积少 (3)电能损耗少
二、电气主接线的基本接线形式
(一)有汇流母线接线 1、单母线接线 (1)相关名称
断路器 母线侧隔离开关 线路侧隔离开关 (2)隔离开关与断路器联合操作顺序
6~10KV 单 母 或 单 母 分 段 , 出 线 数 较 多
随着断路器和隔离开关质量提高, 电网结构合理,计划检修向状态检
修过渡,将逐步取消旁路。
6、一台半断路器接线(3/2接线) (1)接线特点分析
3个断路器构成1串,接在两母线间,引出2条出线
可靠性:高 断路器检修不会中断供电: 母线检修不会停止供电:
母线故障:该分段的回路倒母线 经济性:
一次投资:增加分段和母联设备。 (2)适用范围
发电厂的6~10KV配电装置,出线和电源较多 220~500KV配电装置中
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
4
配电网 • 作用:将本地区小型发电厂或输电网送来 的电能通过合适的电压等级配送到每个用 户。 • 要求:接线简单明了,结构合理,便于运 行及维护检修,减少占用城市空间;供电 可靠性和安全性要求高,尽可能做到中心 变电所有来自不同地点的两个电源,至少 满足“N-1”准则;符合配电自动化发展的 要求。
缺点: 1)当母线或母线隔离开关故障或检修时, 接在该段母线上的回路必须全部停电 ; 2)当任一出线断路器检修时,必须停止该 回路的工作。
27
适用:中、小容量发电厂的6~10kV接线和 6~220kV变电所配电装置中。 1)用于6~10kV接线时,每段容量不宜超过 25MW,出线回路过多,影响供电可靠性 ; 2)用于35kV接线时,出线回路数为4~8回 为宜; 3)用于110~220kV接线时,出线回路数为 2~4回为宜。
当与旁母相连的 任一出线断路器检 修时,不中断该回 路供电。
适用: 出线数较多的110kV及以上的高压配电装 置中,断路器检修时间长、停电影响也较大。 一般35 kV以下配电装置多为屋内型,为 节省建筑面积,降低造价都不设旁路母线。
31
W3
单 QS3 QS4 母 QF 分 段 兼 QS1 QS2 W2 旁 W1 路 1)旁路母线接至Ⅰ段母线运行时,要闭合隔离开关QS1、
17
2.主接线的基本形式
有汇流母线
单母线接线 双母线接线 带有旁路母线的接线 单元接线 桥形接线 多角形接线
18
无汇流母线
母线:保证电源并列工作,又能使任一出线 都可以从母线获得电能。
断路器:具有灭弧功能,可用来开断或闭合 负荷电流、开断短路电流。 隔离开关:没有灭弧功能,开合电流能力极 低,设备检修时起着明显的隔离作用。 接地开关:在检修设备时合上,让设备(线 路)可靠接地。
48
49
3.一个半断路器接线
每2组母线之间串联装设3 台断路器,于2台断路器间引 接1回路。 由于回路数与断路器台数 之比为2:3,故称为一台半断 路器接线或二分之三断路器接 线。
WL1
WL4
W2 QF3
QF2
QF1
W1
S1 S4
正常运行时,全部断路器和隔离开关均投入运行。
50
优点:
(1)检修任一断路器时,都不会造成任何回路停电。 (2)任一母线故障,仅跳开与此母线相连的断路器,不引起 任何回路停电。 WL1 WL4
双母线分段接线
分段断路器QF3将工作母 线分为两段;
L
串联电抗器
每段工作母线用各自的母联断路器与备用母线相连,电源和出线均匀分布 43 在两段工作母线上。
双母线分段的特点 优点: 由于分段的增加,可进一步缩小母线停运的范围,供 电可靠性更高。 缺点: A、增加了母联断路器和 分段断路器,投资增大 B、检修出线断路器时, 该支路仍需停电。 44
QSo
QSl QF QSw
W
断开顺序: QF→QSl→QSW
单母线接线的优缺点 • 优点:结构简单、清晰,使用设备少、投资小、 运行操作方便,便于扩建 • 缺点:可靠性、灵活性差
1)当母线或母线隔离开关故障或检修时,造成全厂(所) 停电; 2)当出线断路器检修时,必须停止该回路的工作。 3)电源只能并列运行,不能分列运行,线路侧短路时,有 较大的短路电流。
第四章 电力系统的接线方式
1
作用 输电网
要求
电力网 作用
配电网
要求
3
输电网 • 作用:将各种大型发电厂的电能安全、可 靠、经济地输送到负荷中心。 • 要求:供电可靠性要高;符合电力系统运 行稳定性的要求;便于系统实现经济调度; 具有灵活的运行方式且适应系统的发展需 要;还需考虑电网投资及管理运行费用, 并比较不同接线方案下的线损等。
适用:进出线不多,容量不大的中、小型 发电厂、和35~110 kV的变电所较实用,具 有足够的可靠性和灵活性。
33
2.双母线接线
QF:母联断路器 QS1、QS2:母联隔离开 关 W1:工作母线(正常时 带电) W2:备用母线(正常时 不带电)
图2-5
双母线接线 QF─母线联络断路器
1)每回出线都经一台断路器和两组隔离开关分别与两组母线连接; 2)母线之间通过母线联络断路器QF连接, 3)每一个电源回路也是通过一台断路器和两组隔离开关与两组母线连 接 4)正常运行时,两组母线隔离开关总是一台工作一台备用。
W2
甚至于两组母线同时故障 的极端情况下,功率仍可送出! (3)线路故障,只是该回路被切除, 不会造成其他回路停电。
S1 S4
QF3
QF2 QF 1 W1
51
优点:
(4)操作方便、安全。 隔离开关不做操作电器,减少了误操作。 (5)正常运行时两组母线与 全部断路器都投入使用,
• 适用于只有一台发电机和一台主变的中小型发电 厂或变电所的6~220kV的配电装置 25
一类用户 L1 L2 L3 L4
单 母 分 段
Ⅰ QF1

分段数越多,故障时停电的范围就越小。26Biblioteka 图2-2单母线分段接线
优点: 1)对重要用户可以从不 同段引出两回馈线,由 两个电源供电; 2)当一段母线发生故障 (或检修),仅停该段 母线,非故障段母线仍 可继续工作。
34
标准运行方式(固定连接)
l1
l2
l3
l4
W2 W1 QF
G1
QF闭合,双母线同时运行(常用) 电源与负荷平均分配在两组母线上,两组母线功率均匀分配。
35
G2
一组主母线运行,另一组主母线备用
l1
l2
l3
l4
W2 W1
QF
G1 G2
QF断开,一组母线工作,一组母线备用。 正常运行时,所有电源和引出线均接于工作母线上。备用母线不带电。相当于单母线接线 36
(a)
双回路网络的优缺点 简单方便、可靠性高 经济性差
8
(b)
(c)
(d)
环网供电的优缺点 可靠、经济 操作复杂、故障时电压质量差
9
电磁环网
QF
一般情况中,往往在高一级电压线路投入运行初期,由于高一级电压网络尚 未形成或网络尚不坚强,需要保证输电能力或为保重要负荷而又不得不电 磁环网运行。 10
双母线接线的缺点:
①、倒闸操作复杂。 在倒母线的过程中把隔离开关当作操作电器使用,容易发生误 操作。 ②、一组母线故障时,接于该母线的所有支路要短时停电。 为了缩小停电范围,可采用双母线分段的方式。 ③、检修出线断路器时,该回路需停电, 这对于重要用户来说是不允许的。 克服此缺点可采用双母线带旁路母线 的接线。 ④、接线复杂,占地面积大, 42 经济性较差。
QS4及QF (此时QS2、QS3断开); 2)旁路母线接至Ⅱ段母线运行时,要闭合隔离开关QS2、 正常时旁路母线W3不带电,分段断路器QF1 QS3及QF(此时QS1、QS4断开)。 及隔离开关 QS1、QS2 在闭合状态; QS3、QS4、 电源侧 3) Ⅰ、Ⅱ两段母线合并 为单母线运行 ,则要闭合隔离开 32 QS5 关 QS1均断开,以 、QS2及QF。 单母线分段方式运行。
可靠性高 1)可以轮流检修母线,而不中断供电; 2)检修任一回路的母线隔离开关时,只需断开该回路和与 此相连的母线,其它回路均可通过另一组母线继续运行。; 3)若一组母线发生故障,只会引起接至故障母线上的部分 电源和引出线停电,经倒闸操作可迅速地将停电部分转移 到另一组母线上,便可以恢复工作。
39
调度灵活 A、各个电源和出线可任意分配到某一组母线上, 可灵活的适应系统中各种运行方式的调度。
21
出线1
单 母 线 倒 闸 送 电 操 作
出线2
出线3
QSo
QSl QF QSw
关合顺序: QSW→QSl→QF
W
倒闸操作原则:
隔离开关相对断路器而言,“先通后断”。
母线(电源侧)隔离开关相对线路(负荷侧)隔 离开关而言,“先通后断”。
23
出线1
单 母 线 倒 闸 停 电 操 作
出线2
出线3
45
双母线带旁路接线
l1
l2
QF1
l3
l4 w3
w2
QF2
旁路母线:W3 旁路断路器:QF1
46
w1
旁路断路器兼 做母联断路器
WP WP
母联断路器兼 做旁路断路器
QS
QFP QF
W2
W1 W2 W1
1、一组母 2、两组母 3、设有旁 4、设有旁 路跨条 线能带旁路 线均带旁路 路跨条
47
旁路母线设置的原则(了解)
总原则:不允许停电检修断路器时,设置旁路母线。 A、220kV出线在4回及以上; 发展趋势:取消旁路母线! B、110kV出线在6回及以上; C、35~60kV配电装置中: ☞采用单母线分段接线且断路器无条件停电检修时,可设置不带专用旁路断 路器的旁路母线接线; ☞采用双母线接线时,不宜设置旁路母线,有条件时,可设置旁路隔离开关。 ☞采用35kV单母线手车式成套开关柜时,由于断路器可迅速置换,可不设旁 路设施。 D、6~10kV配电装置一般不设置旁路母线 但6~10kV单母线接线及单母线分段接线的配电装置,当 采用固定式成 套开关柜时,由于容易增设旁路母线,可考虑装设。
28
单母线带旁路适用范围:出线回路数较多的110kV及以上系统
带 旁 路 母 线 的 单 母 线 接 线
W2
QS2 QF
QS1
旁路母线
W1
工作母线 电源侧
29
正常运行时, QF2和QS3断开, 旁母不用。
检 修 出 线 l1 的 断 路 器 QF1
l1 QS3 QS2 QF
W2
QF1
QS1
W1
电源侧
