电力工程基础成教试卷B(附答案和评分标准)

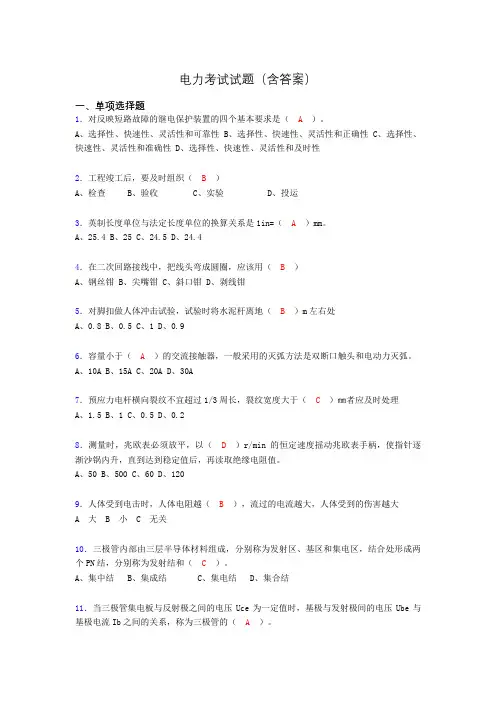

电力考试试题(含答案)blb
电力考试试题（含答案）一、单项选择题1．对反映短路故障的继电保护装置的四个基本要求是（A）。
A、选择性、快速性、灵活性和可靠性B、选择性、快速性、灵活性和正确性C、选择性、快速性、灵活性和准确性D、选择性、快速性、灵活性和及时性2．工程竣工后，要及时组织（B）A、检查B、验收C、实验D、投运3．英制长度单位与法定长度单位的换算关系是1in=（A）mm。
A、25.4B、25C、24.5D、24.44．在二次回路接线中，把线头弯成圆圈，应该用（B）A、钢丝钳B、尖嘴钳C、斜口钳D、剥线钳5．对脚扣做人体冲击试验，试验时将水泥杆离地（B）m左右处A、0.8B、0.5C、1D、0.96．容量小于（A）的交流接触器，一般采用的灭弧方法是双断口触头和电动力灭弧。
A、10AB、15AC、20AD、30A7．预应力电杆横向裂纹不宜超过1/3周长，裂纹宽度大于（C）㎜者应及时处理A、1.5B、1C、0.5D、0.28．测量时，兆欧表必须放平，以（D）r/min的恒定速度摇动兆欧表手柄，使指针逐渐沙锅内升，直到达到稳定值后，再读取绝缘电阻值。
A、50B、500C、60D、1209．人体受到电击时，人体电阻越（B），流过的电流越大，人体受到的伤害越大A 大B 小C 无关10．三极管内部由三层半导体材料组成，分别称为发射区、基区和集电区，结合处形成两个PN结，分别称为发射结和（C）。
A、集中结B、集成结C、集电结D、集合结11．当三极管集电板与反射极之间的电压Uce为一定值时，基极与发射极间的电压Ube与基极电流Ib之间的关系，称为三极管的（A）。
A、输入特性B、输出特性C、放大特性D、机械特性12．供电质量指电能质量与（A）A 供电可靠性B 供电经济性C 供电服务质量13．亚孤焊时，要保持电孤（C）A、尽量大B、尽量小C、稳定D、抖动14．非电能计量的电流互感器的工作接地电阻，一般可不大于（D）。
A、4B、5C、8D、1015．电缆沟（隧道）内每隔（D）应设一个0.4m×0.4m×0.4m和积水坑。
电力工程基础试题,参考答案
1、消弧线圈的补偿方式各自有什么特点？一般采用哪种补偿方式？为什 么？ 消弧线圈的补偿方式有全补偿、欠补偿和过补偿，一般都采用过补偿方 式。
因为在过补偿方式下，即使电网运行方式改变而切除部分线路时，也不 会发展成为全补偿方式，致使电网发生谐振。
同时，由于消弧线圈有一定的 裕度，即使今后电网发展，线路增多、对地电容增加后，原有消弧线圈仍可 继续使用。
2、衡量电能质量的主要指标有哪些？简述谐波对电力系统的影响？ 衡量电能质量的主要指标有：频率偏差、电压偏差、电压波动与闪变、 高次谐波（波形畸变率） 、三相不平衡度及暂时过电压和瞬态过电压。
使变压器和电动机的铁心损耗增加，引起局部过热，同时振动和噪声增 大，缩短使用寿命；使线路的功率损耗和电能损耗增加，并有可能使电力线 路出现电压谐振，从而在线路上产生过电压，击穿电气设备的绝缘；使电容 器产生过负荷而影响其使用寿命；使继电保护及自动装置产生误动作；使计 算电费用的感应式电能表计量不准；对附近的通信线路产生信号干扰，从而 使数据传输失真等。
3、并联电容器的补偿方式有哪几种？各有什么优缺点？ 并联电容器的补偿方式有高压集中补偿、低压成组补偿和分散就地补偿 （个别补偿） 。
高压集中补偿方式的投资较少，电容器组的利用率较高，能够提高整个 变电所的功率因数，但它的补偿范围小，只能补偿 6～10kV 母线以前的线路 上的无功功率，不能补偿工业企业内部配电线路的无功功率。
低压成组补偿方式的投资不大，运行维护方便，能够减小车间变压器的 容量，降低电能损耗，其补偿区大于高压集中补偿，能够补偿变电所低压母 线前的变压器和所有有关高压系统的无功功率。
分散就地补偿方式的补偿范围最大，补偿效果最好，能够补偿安装地点 以前的变压器和所有高低压线路的无功功率，但投资较大，且电容器组在被第 1 页 共 3 页补偿的设备停止工作时也一并被切除，利用率较低 4、什么叫短路？短路的类型有哪几种？短路对电力系统有哪些危害? 短路是指电力系统正常情况以外的一切相与相之间或相与地之间发生通 路的情况。
大学《电力工程基础》考试题库及答案
过电流保护的两相不完全星形连接，一般保护继电器都装在（）A.C两相上B.C两相上C.B两相上D.gtN上回答错误!正确答案：B90°接线功率方向继电器的内角取值为（）A.60°B.30°或45°C.90°D.70°回答错误!正确答案：B电流Ⅰ段保护的灵敏系数通常用保护范围来衡量，其保护范围越长表明保护越（）A.不可靠B.灵敏C.可靠D.不灵敏回答错误!正确答案：B槽形母线与多条矩形母线相比，其冷却条件好，集肤效应（）A.小B.大C.相同D.相近回答错误!正确答案：A关于联合电力系统，下述说法中错误的是（）A.联合电力系统可以更好地合理利用能源B.联合电力系统可以提高供电可靠性和电能质量C.在满足负荷要求的情况下，联合电力系统的装机容量可以减少D.联合电力系统不利于装设效率较高的大容量机组回答错误!正确答案：D对于双母线接线，双母线同时运行时，（）A.等同于单母线分段带旁路接线B.与单母线接线完全相同C.具有单母线带旁路接线的特点D.具有单母线分段接线的特点回答错误!正确答案：D分相中型配电装置与普通中型配电装置相比，主要区别是将母线隔离开关分为单相分开布置，每相的隔离开关直接布置在各自母线的（）A.上方B.下方C.右侧D.左侧回答错误!正确答案：B为保证发电厂厂用低压单个或成组电动机可靠启动，要求母线电压不低于额定电压的（）A.0.7B.0.5C.0.6D.0.8回答错误!正确答案：C下列变量中属于电能质量指标的是（）A.阻抗B.电流C.功率D.频率回答错误!正确答案：D对于一级负荷比例比较大的电力用户，应采用的电力系统接线方式为（）A.单电源双回路放射式B.双电源供电方式C.单回路放射式或单电源双回路放射式D.单回路放射式接线回答错误!正确答案：B在实用计算中，一般高压电路短路电流非周期分量发热等值时间取（）A.0.08sB.0.1sC.0.02sD.0.05s回答错误!正确答案：D提交下述电气设备中最大工作电流为其额定电流值的是（）A.发电机B.调相机C.电动机D.电力变压器回答错误!正确答案：D发电机正常运行时，机端三次谐波电压与中性点侧三次谐波电压相比（）A.大于B.小于C.大于或小于D.等于回答错误!正确答案：B提交110kV及以上的断路器、隔离开关、互感器的最大工作电压比其额定电压高（）A.0.05B.0.1C.0.15D.0.2回答错误!正确答案：B环境温度为+25℃时，铝导体短路时发热的允许温度为（）A.400℃B.330℃C.300℃D.200℃回答错误!正确答案：D短路电流中一定存在零序分量的短路类型是（）A.不对称短路B.相间短路C.接地短路D.三相短路回答错误!正确答案：C电力系统中的的故障属于对称故障的是（）A.单相接地B.三相短路C.两相短路接地D.两相短路回答错误!正确答案：B屋内配电装置和屋外配电装置是按（）A.电气设备尺寸的不同区分的B.电气设备安装场所的不同区分的C.电气设备型号的不同区分的D.电气设备安装方式的不同区分的回答错误!正确答案：B电介质在直流电压作用下，无周期性的极化，其损耗只有因（）A.极化而引起的损耗B.电感而引起的损耗C.电导而引起的损耗D.电容而引起的损耗回答错误!正确答案：C电力系统中PQ节点的数量（）A.少量的B.全都是C.必有且一般只设一个D.大量的回答错误!正确答案：D火电厂间有功负荷的经济分配原则是（）A.等网损微增率原则B.平均分配负荷C.等耗量微增率原则D.等面积原则回答错误!正确答案：C装有无功补偿装置，运行中可以维持电压恒定的变电所母线属于（）A.PV节点B.PQ节点C.不能确定D.平衡节点回答错误!正确答案：A近阴极效应对熄灭下列哪种电气设备的电弧特别有利?（）A.配电装置B.中压电器C.高压电器D.低压电器回答错误!正确答案：D热稳定是指电器通过短路电流时，电器的导体和绝缘部分不因短路电流的热效应使其温度超过它（）A.长期工作时的最高允许温度而造成损坏妨碍继续工作的性能B.长期工作时的最高允许温升而造成损坏妨碍继续工作的性能C.短路时的最高允许温升而造成损坏妨碍继续工作的性能D.短路时的最高允许温度而造成损坏妨碍继续工作的性能回答错误!正确答案：D为保证大型枢纽变电所所用电的供电可靠性，应装设的工作变压器和备用变压器台数分别为（）A.一台，一台B.两台，一台C.三台，两台D.两台，两台回答错误!正确答案：B架空输电线路采用分裂导线的目的是（）A.改善输电线路的电晕条件B.减小线路电阻C.减小线路电抗D.增大线路电纳回答错误!正确答案：C投切空载线路时会引起（）A.大气过电压B.外部过电压C.谐振过电压D.操作过电压回答错误!正确答案：D减小发电机组的原动机出力将使系统静态稳定性（）A.以上都不对B.提高C.不变D.降低回答错误!正确答案：B变压器并联运行时不必考虑（）A.联接组标号相同B.额定容量相同C.短路电压相等D.变比相等回答错误!正确答案：B限时电流速断保护的灵敏系数要求（）A.大于2B.大于0.85C.大于1.3~1.5D.大于1.2回答错误!正确答案：C下列选项中属于内部过电压的是（）A.感应雷过电压B.大气过电压C.反击雷过电压D.谐振过电压回答错误!正确答案：D变压器冷却系统有（）A.油自然循环强迫空气冷却系统和强迫油循环水冷却系统两种B.油自然循环冷却系统和强迫油循环冷却系统两种C.油自然循环冷却系统和强迫油循环水冷却系统两种D.油自然循环空气自然冷却系统和强迫油循环水冷却系统两种回答错误!正确答案：B下列选项中不会使电介质发生不可逆老化过程的是（）A.热过程B.机械损伤C.化学过程D.极化过程回答错误!正确答案：D110kv及以上电力系统中，架空输电线路全线架设避雷线的目的是（）A.减少线路雷击事故，提高供电可靠性B.减少雷击事故，提高输电线路的耐压水平C.减少雷击事故，降低输电线路对地电压D.减少雷击事故，提高电能质量回答错误!正确答案：A变压器的正序、负序和零序等值电路之间的关系是（）A.各不相同B.正序、零序相同C.正、负序相同D.相同回答错误!正确答案：C环形网络中自然功率的分布规律是（）A.与支路电纳成反比B.与支路电阻成反比C.与支路阻抗成反比D.与支路电导成反比回答错误!正确答案：C变压器瓦斯保护的主要元件是（）A.气体继电器B.电流继电器C.阻抗继电器D.电压继电器回答错误!正确答案：A低压厂用母线段的设置，应根据锅炉容量与其连接负荷类别的不同来确定。

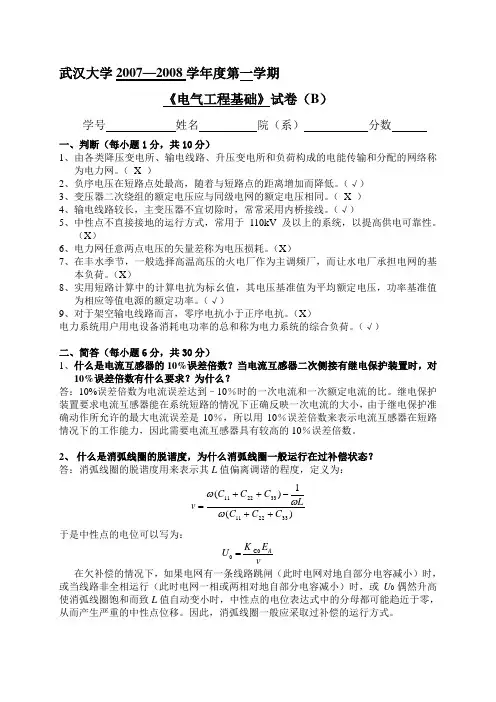

电气工程基础(上)试卷B(附标答)
武汉大学2007—2008学年度第一学期《电气工程基础》试卷（B ）学号 姓名 院（系） 分数一、判断（每小题1分，共10分）1、由各类降压变电所、输电线路、升压变电所和负荷构成的电能传输和分配的网络称为电力网。
（ X ）2、负序电压在短路点处最高，随着与短路点的距离增加而降低。
（√）3、变压器二次绕组的额定电压应与同级电网的额定电压相同。
（ X ）4、输电线路较长，主变压器不宜切除时，常常采用内桥接线。
（√）5、中性点不直接接地的运行方式，常用于110kV 及以上的系统，以提高供电可靠性。
（X ）6、电力网任意两点电压的矢量差称为电压损耗。
（X ）7、在丰水季节，一般选择高温高压的火电厂作为主调频厂，而让水电厂承担电网的基本负荷。
（X ）8、实用短路计算中的计算电抗为标幺值，其电压基准值为平均额定电压，功率基准值为相应等值电源的额定功率。
（√）9、对于架空输电线路而言，零序电抗小于正序电抗。
（X ）电力系统用户用电设备消耗电功率的总和称为电力系统的综合负荷。
（√）二、简答（每小题6分，共30分）1、什么是电流互感器的10%误差倍数？当电流互感器二次侧接有继电保护装置时，对10%误差倍数有什么要求？为什么？答：10%误差倍数为电流误差达到–10％时的一次电流和一次额定电流的比。
继电保护装置要求电流互感器能在系统短路的情况下正确反映一次电流的大小，由于继电保护准确动作所允许的最大电流误差是10％，所以用10％误差倍数来表示电流互感器在短路情况下的工作能力，因此需要电流互感器具有较高的10％误差倍数。
2、 什么是消弧线圈的脱谐度，为什么消弧线圈一般运行在过补偿状态？ 答：消弧线圈的脱谐度用来表示其L 值偏离调谐的程度，定义为：)(1)(332211332211C C C L C C C v ++-++=ωωω 于是中性点的电位可以写为：C00A K E U v=在欠补偿的情况下，如果电网有一条线路跳闸（此时电网对地自部分电容减小）时，或当线路非全相运行（此时电网一相或两相对地自部分电容减小）时，或U 0偶然升高使消弧线圈饱和而致L 值自动变小时，中性点的电位表达式中的分母都可能趋近于零，从而产生严重的中性点位移。
潍坊学院成人教育发电厂电气B试题及参考答案
XX学院成人教育《发电厂电气》试卷(B)卷试题及参考答案一、填空题（每题2分，8、9题各3分，共20分）1. 电源支路将电能送至母线，引出线从母线得到电能。
因此,母线起到 (1)和(2)的作用。
2. 目前世界上使用最多的是核电厂是(1)核电厂，即(2)核电厂和(3)核电厂。
3. 通常把(1)、(2)、(3)、(4)和(5)的设备，称为一次设备。
4. 隔离开关的作用是(1)、(2)和(3)。
5. “F－C回路”是(1)与(2)的配合，被广泛用于200～600MW大型火电机组的厂用6kV 高压系统。
6. 根据布置的型式，屋内配电装置通常可以分为(1)、(2)和(3)三种型式。
7. 当额定电压为110kV及以上时，电压互感器一次绕组与隔离开关之间不安装高压熔断器。
这时，如果电压互感器高压侧发生短路故障，则由(2)动作切断高压系统的电源。
8. 有汇流母线的接线形式可概括地分为(1)和(2)两大类；无汇流母线的接线形式主要有(3)、(4)和(5)。
9. 防电气误操作事故的“五防”是指(1)、(2)、(3)、(4)和(5).二、概念解释题（每题5分，共25分）1、电气主接线：2、最小安全净距：3、电压互感器的准确级：4、厂用电率：5、明备用、暗备用：三、问答题（6题，共35分）1、简述发展联合电力系统具有哪些效益。
（5分）2、简述限制短路电流的方法有哪些？（6分）3、什么是厂用电动机的自启动？自启动方式有哪些？为什么要进行电动机自启动校验？（7分）4、简述什么是断路器的“跳跃”现象？（5分）5、为何电流互感器在运行时二次绕组严禁开路？（6分）《发电厂电气》试卷B 第 1 页共 3 页。
3《电力工程基础》模拟试卷三及参考答案
《电力工程基础》试卷三及参考答案一、名词解释(每小题3分，共 18 分)1、发电煤耗率答：每发一度电需要消耗多少克（千克）的标准煤。
2、安全净距答：从保证电气设备和工作人员的安全出发，考虑气象条件及其他因素的影响所规定的各电气设备之间、电气设备各带电部分之间、带电部分与接地部分之间应该保持的最小空气间隙。
3、电压不平衡度答：把电压负序分量与正序分量有效值之比称为不平衡度，即：%10012⨯=U U U ε 4、电压偏移答：线路首端或末端电压与线路额定电压的数值差)(1N U U -或)(2N U U -。
电压偏移常用百分值表示，即首端电压偏移1001⨯-NNU U U ％＝、末端电压偏移1002⨯-NNU U U ％＝5、最大负荷损耗时间τ答：如果线路中输送的功率一直保持为最大负荷功率m ax S ，在τ小时内的电能损耗恰好等于线路全年的实际电能损耗，则称τ为最大负荷损耗时间。
6、顺调压答：高峰负荷时允许中枢点电压略低（取N U 025.1）；低谷负荷时允许中枢点电压略高（取N U 075.1）。
二、简答题 (每小题6分，共 30 分)1、抽水蓄能水电站运行有何特点及作用？答：抽水蓄能电站是特殊形式的水电站。
当电力系统内负荷处于低谷时，它利用网内富余的电能，采用机组为电动机运行方式，将下游（低水池）的水抽送到高水池，能量蓄存在高水池中。
在电力系统高峰负荷时，机组改为发电机运行方式，将高水池的水能用来发电。
在电力系统中抽水蓄能电站既是电源又是负荷，是系统内唯一的削峰填谷电源，具有调频、调相、负荷备用、事故备用的功能。
2、“电晕现象”的表现形式及危害有哪些？答：现象：（1）“滋滋”的放电声（2）导线周围发生蓝紫色荧光，）的气味（3）有氧分子被游离后又结合成臭氧（O3危害：（1）电晕消耗有功功率、消耗电能的；（2）电磁干扰；（3）导线表面发生腐蚀、降低导线的使用寿命；3、配电网有哪些降损措施？答：（1）、合理使用变压器调整运行负荷；保持三相平衡；选择节能变压器；（2）、重视和合理进行无功补偿采取集中、分散、就地相结合无功补偿的方式，避免大量的无功通过线路远距离传输而造成有功网损。
电气11电力工程基础试卷B答案
河北科技师范学院2013-2014学年第2学期电气本科《电力工程基础》期末考试试卷B答案一、单项选择题（本题共10小题，每小题2分，共20分）1.D；2.A；3.B；4.B；5.C；6.B；7.C；8.C；9.B； 10.C；二、填空题（本大题共10小题，每小题2分，共20分）11.Hz2.0 。
12.3%-5%。
13.容量大的水电厂。
14.∞。
15.3-35kV。
16.零序电压。
17.均压。
18.LGJ-50。
19. 380。
20.高于。
三、简答题（本大题共4小题，每小题5分，共20分）21、电气主接线中限制短路电流通常都采用哪些措施？1）选择适当的主接线形式和运行方式 (1.5分)2）加装限流电抗器 (1.5分)3）采用低压分裂绕组变压器 (2分)22、在电力系统中，为保证用户端电压在国家标准范围，有那些调整措施？1）改变发电机端电压 (1.5分)2）改变变压器变比 (1.5分)3）改变网络中流动的无功功率（并联无功补偿装置） (1分)4）在高压网中，改变输电线路的电抗（线路串连电容补偿装置） (1分)23、电网接线的基本类型有哪些？无备用的开式接线方式 (1.5分)有备用的开式接线方式 (1.5分)简单闭式接线方式 (1分)复杂闭式接线方式 (1分)24、在开关电器中，广泛采用的灭弧方法有哪些？利用气体或油吹灭电弧(1.5分)采用多断口(1.5分)在断路器断口两端并联电阻(2分)四、计算题（本大题共5小题，每小题10分，共50分） 25、25、（10分）双绕组变压器型号为SF11-150000/110，额定容量kVA S N 150000=，额定电压为kV U U N N 20/12121=；短路功率kW p k 4.448=，短路电压14%=k U ，空载功率kW p 2.800=，空载电流30.0%0=I ，计算该变压器归算到高压侧的有名值参数和归算到低压侧的有名值参数。
解： 归算到高压侧的有名值参数：变压器电阻值：Ω===2918.015012110004.44810002222N N k T S U p R （1.5分） 变压器电抗：Ω=⨯==66.1315012110014100%22N N K TS U U X （1分） 变压器电纳：S U S I B N N T 52201007.312115010030.0100%-⨯=⨯== （1分） 变压器电导：6221048.512110002.801000-⨯=⨯==NT U p G （1.5分）归算到低压侧的有名值参数：变压器电阻值：Ω===00797.0150010004.448100022222S U p R N N k T （1.5分） 变压器电抗：Ω=⨯==3733.0150010014100%222S U U X N N K T（1分） 变压器电纳：S 2U S I B N N T 322010125.1015010030.0100%-⨯=⨯== （1分） 变压器电导：42210005.2010002.801000-⨯=⨯==2U p G NT （1.5分）26、（10分）如图所示供电系统，当空载运行时节点1f 处发生三相短路。
电力工程B卷标准答案和评分标准
函授电力工程B卷标准答案和评分标准一、名词解析（共30分）1、电力网：由输电线路、变压器组成的网络2、负荷曲线：功率随时间变化的曲线3、年最大负荷利用时数：最大负荷在全年所消耗的能量与实际消耗的能量所对应的时间。
4、电晕：导线周围空气的电离现象5、电压波动：电压变化的最大范围与额定值之比6、短路冲击电流：短路电流的最大峰值7、继电保护装置的快速性：指保护装置的动作时间8、短路：电路中不同电位点的直接连接9、谐波：电流中含有工频的整数倍的频率10、闭式电力网：从两个及以上电源获取能量的系统说明：每题3分二、简要回答（27分）1、电力系统的组成。
由发电厂、输电线路、变压器和用户组成的系统（5分）错一个扣1分2、画出一台半接线图。
（5分）说明：错一个扣一分3、输电线路的等值电路及其四种参数。
（6分）说明：错一处扣一分，共4分电阻、电抗、电纳、电导四个参数为2分。
4、电能质量指标。
（6分）电压、频率、波形、电压波动、闪变、不平衡度说明：错一个扣一分5、无功功率补偿的方法。
（5分）同步发电机、调相机、电容器、静止补偿器说明：错一个扣一分三、计算题1、38.009.158.0222.033.0187.0*6*5*4*3*2*1======X X X T X X T X 电缆：电抗器：：变压器输电线：：变压器发电机：说明：公式正确的2分，数值每个0.5分2、551032.11082.153.6308.4--⨯=⨯===T T T T B G X R说明：公式正确的2分，数值每个0.5分四、四种接线反映线电压，做测量、计量和保护之用，第四种除测线电压，还检测零序电压做绝缘监察使用。
说明：每个图2分，作用2分五、共同点：都做保护用异同点：动作数值不同：动作时间不同整定方法不同：说明：每项2分，。
电力电工基础考试题含参考答案
电力电工基础考试题含参考答案一、单选题（共66题，每题1分，共66分）1.相量图是旋转相量把几个（）的交流电画在同一坐标中。
A、不同效率B、不同频率C、同效率D、同频率正确答案：D2.一个"220V/2KW"的电动机正常工作20小时消耗的电能为（）度。
A、110B、44C、40D、440正确答案：C3.当触电时，流过人体的工频交流电流在（）以下通常不会有生命危险。
A、30mAB、50mAC、100mAD、1A正确答案：A4.电源被（）时，由于电路电阻极小，因而电流很大，使电路产生高热，从而使电源、各用电器、仪表等设备损坏。
A、通路B、电路C、短路D、断路正确答案：C5.我国铁路的电力线路中，电力机车接触网用的是（）单相交流电。
A、110KVB、380KVC、220KVD、25KV正确答案：D6.下列半导体不具有的基本特性是（）。
A、掺杂性B、光敏性C、绝缘特性D、热敏性正确答案：C7.电阻元件是（）元件。
A、耗能B、储存磁场能量C、储存电场能量D、储存热能正确答案：A8.（）是反应磁场中某点强弱的物理量。
A、磁通B、磁感应强度C、磁导率D、磁场强度正确答案：B9.（）是衡量电流大小的物理量。
A、伏特B、库伦C、安培D、电流强度正确答案：D10.电容量是电容的固有属性，一般来讲，将极板的面积增大，电容量（）。
A、增大B、无法判断C、减小D、不变正确答案：A11.不属于纯电阻器件的是（）。
A、白炽灯B、日光灯C、电炉D、变阻器正确答案：B12.下列物质分类为半导体的一项是（）。
A、锗B、橡胶C、玻璃D、铜丝正确答案：A13.（）表示电容器对通过的交流电所呈现的阻碍作用。
A、容抗B、阻抗C、电阻D、感抗正确答案：A14.下列物质分类为绝缘体的一项是（）。
A、铜丝B、锗C、铁丝D、橡胶正确答案：D15.基尔霍夫电流定律：在集总参数电路中，任意时刻，对任意结点流出（或流入）该结点电流的代数和恒（）零。
08级电力工程基础(试题与参考答案及评分标准)
得分
评卷人
1、电力系统电源中性点接地方式有哪些？优缺点及我国目前所用在的电压等级。
答：
电力系统电源中性点接地方式有：中性点直接接地、中性点不接地、中性点经消弧线圈接地等三种。由于中性点直接接地方式，发生单相接地时的短路电流较大，故称之为大电流接地系统；而中性点不接地和中性点经消弧线圈接地方式，当发生单相接地时，其短路电流的数值较小，故称这两种方式为小电流接地系统。2分
而熔断器不需要进行热稳定、动稳定校验，但需要进行选择性校验。1.5分
高压断路器作为保护电器时，要与继电保护装置配合，其选择性由继电保护装置来完成，故不需要进行选择性校验，而熔断器作为保护电器，其选择性依靠上下级熔断器熔体熔断时间来配合，故需要进行选择性校验。2分
3、工厂架空线路的防雷措施有哪些？(只要答出5点就得满分)
解：
（1）动作电流
与BC线路电流I段配合，
（A）（2分）
（A）（2分）
与BD线路电流I段配合，
K3点发生短路流经保护1的最大短路电流
（A）（2分）
（A）（2分）
两者取大的，故
动作电流为：
（1分）
（2）动作时间
（1分）
（3）灵敏度
(满足)（2分）
答：
最大负荷年利用小时数 是指：如果用户以年最大负荷 持续运行 小时所消耗的电能即为该用户以实际负荷运行时全年消耗的电能 ，用公式表示为2.5分
最大负荷损耗时间 可以理解为：如果线路中输送的功率一直保持为最大负荷功率 （此时的有功损耗为 ），在 小时内的电能损耗恰好等于线路全年的实际电能损耗，则称 为最大负荷损耗时间。2.5分
答：
对35kV线路可以采取的措施：
电力工程基础成教试卷A(附答案和评分标准)
Xx大学成人高等教育电力工程基础试卷（A卷）共六个大题，满分100分。
一、名词解析：（共30分）1、电力网2、负荷曲线3、年最大负荷利用时数4、电晕5、电压波动6、ARC的全称7、电压损耗8、继电保护装置的灵敏性9、安全净距10、不平衡度二、简要回答问题（27分）1、电气主接线的要求。
（5分）2、画出全桥式接线图。
（5分）3、输电线路的等值电路及其四种参数。
（6分）4、电能质量指标。
（5分）5、无功功率补偿的方法。
（6分）三、计算题（25分）1、已知所示的输电系统，各个参数已表示在图中，求：各元件的标幺值电抗（15分）2、台SFSL1-8000/110型三相三绕组变压器，容量比为100/50/100，变比为110/38.5/11KV，查得ΔP K(1-2)=27KW,ΔP K(1-3)=83KW,ΔP K(2-3)=19KW, U K(1-2)%=14.2, U K(1-3)%=17.5,U K(2-3)%=10.5,ΔP0=14.2KW,I0%=1.26,试求归算到高压侧的变压器参数。
（12分）四、分析题（10分画出压互感器的四种接线方式，并分析其反映的物理量及其作用。
五、综述题：（8分）电力系统所涉及的主要设备及其作用。
函授电力工程A卷标准答案和评分标准一、名词解析（共30分）2、电力网：由输电线路、变压器组成的网络3、负荷曲线：功率随时间变化的曲线。
4、年最大负荷利用时数：最大负荷在全年所消耗的能量与实际消耗的能量所对应的时间。
5、电晕：导线周围空气的电离现象6、电压波动：电压变化的最大范围与额定值之比7、ARC：自动重合闸装置8、电压损耗：线路两端电压数值之差9、继电保护装置的灵敏性：对保护范围的故障和不正常状态的反应能力10、安全净距：设备布置需要的最小距离11、不平衡度：系统中负序电压占正序电压的百分比说明：每题3分二、简要回答（25分）1、可靠性、灵活性、经济性（5分）错一个扣2分2、画出一台半接线图。
电力工程基础模拟试卷七及参考答案
~《电力工程基础》试卷七及参考答案一、选择题（每小题2分，共20分）1、目前我国电力工业的主力是（B ）A、核电和水电B、火电和水电C、风力发电和潮汐发电D、核电和火电。
2、选择下列电气设备时，不需要校验动稳定的是（B）A、断路器B、电压互感器C、隔离开关D、电流互感器3、屋外配电装置中的最小安全净距C值是由（A ）决定的。
A、 A值B、 B值C、 D值D、E值4、选择电流互感器的特殊条件是（ D）A、短路动稳定校验B、短路热稳定校验C、选择性校验D、.准确度校验5、电力系统中负荷的变化将引起频率的变化，当负荷变化幅度小、周期短引起的频率偏移将由（B ）进行调整。
A、发电机组的调频器B、发电机组的调速器C、发电机励磁电流D、系统无功补偿装置6、下列哪个图为升压型三绕组变压器的三个绕组在铁心上排列方式（A ）7、供电系统短路故障中，发生概率最大的短路类型为（A）A、三相短路B、两相短路C、两相接地短路D、单相短路8、小电流接地系统所用的电气设备相对地绝缘水平应按（B）考虑。
A、相电压B、线电压C、过电压 D 、零序电压9、保护接地的作用有（B）A、保证照明用电的可靠性B、保证人身安全C、保证设备绝缘安全10、导致人体触电死亡的重要的直接因素有（ B）A、人体的电阻和电源的频率B、电流的大小和通流的时间C、通流的途径和电压的高低D、接触电压的高低和人体电阻二、填空题（共15分）1、对继电保护的基本要求是选择性、速动性、灵敏性、可靠性。
（4分）2、电力系统电压的监控和调整实际上是通过监视和调整中枢点的电压来实现，中枢点电压控制方式有：顺调压、常调压、逆调压。
（3分）3、某企业由一台10/变压器供电，变压器高压侧有三个分接头分别为：0%、+5%、-5%，当接于0%分接头时，该变压器的低压侧电压为360V，该变压器分接头应接在 -5% 时才能保证低压侧的电压质量。
（2分）4、无时限的电流速断保护的动作电流是按线路末端三相短路电流来整定，其保护范围本线段的一部分过电流保护保护的动作电流是按负荷电流整定，其保护范围本线段全部并延伸至下一线段全部。
电力工程基础试题及参考答案
电力工程基础试题及参考答案电力工程基础试题及参考答案一一、填空题1．降压变压器高压侧的主分接头电压为220kv，若选择＋2×2.5%的分接头，则该分接头电压为231KV。
2．电力系统中性点有效接地方式指的是中性点直接接地。
3．输电线路的电气参数包括电抗、电导、电纳和电阻。
4．输电线路的电压偏移是指线路始端或末端母线的实际运行电压与线路额定电压的数值差。
5．电力系统的潮流分布一般是用各节点的电压和功率表示。
6．调整发电机组输出的有功功率用来调整电力系统运行的频率。
7．复合故障一般是指某一时刻在电力系统二个及以上地方发生故障。
8．减小输出电元件的电抗将提高系统的静态稳定性。
二、单项选择题11．同步发电机的转速和系统频率之间是否有严格的关系（②）①否②是③不一定④根据发电机的形式定12．三绕组变压器的结构、通常将高压绕组放在（③）①内层②中间层③外层④独立设置13．中性点以消弧线圈接地的电力系统，通常采用的补偿方式是（③）①全补偿②欠补偿③过补偿④有时全补偿，有时欠补偿14．三相导线的几何均距越大，则导线的电抗（②）①越大②越小③不变④无法确定15．变压器的电导参数GT，主要决定于哪一个实验数据（①）①△PO ②△PK③UK%④IO%16.当功率的有名值为s＝P＋jQ时（功率因数角为 ）取基准功率为Sn，则有功功率的标么值为（③）①ϕcos S P n ⋅ ②ϕsin S P n ⋅ ③n S P ④n S cos P ϕ⋅17.环网中功率的自然分布是（ ④ ）①与电阻成正比分布 ②与电抗成正比分布③与阻抗成正比分布 ④与阻抗成反比分布18．在同一时间内，电力网的电能损耗与供电量之比的百分值称为（ ② ）①负载率 ②网损率 ③供电率④厂用电率19．电力系统的频率主要决定于（ ① ）①有功功率的平衡 ②无功功率的平衡③电压质量 ④电流的大小20．关于顺调压电压调整方式的描述，错误的是（ ② ）①高峰负荷时允许中枢点电压略低②低谷负荷时允许中枢点电压略低③适用于用户对电压要求不高的场合④适用于供电线路不长的场合21．通过改变变压器变比，实质上（③）①改变了电压损耗的数值②改变了负荷变化时次级电压的变化幅度③改变了电力网的无功功率分布④增加了整个电力系统的无功功率容量22．三相短路时，非周期分量极小值，只能是在某种情况（①）①一相中出现②同时在两相中出现③三相均不出现④只有故障相出现其它相不出现三、简答题23．电力变压器的主要作用是什么？答：电力变压器的主要作用是升高或降低电压，另外还起到将不同电压等级电网相联系的作用。
成人教育电气工程基础期末考试试卷及复习题参考答案
XX大学继续教育学院电气工程基础试卷（A）学年：学期:年级：专业：学习形式：层次：（本试题满分100分，时间90分钟）一、单选题（每小题3分，共计45分。
）1、中性点不接地的电力系统发生单相接地故障时，非故障相对地的电压（）。
A、不变B、升高不明显C、升高为原来的1.73倍D、降低2、变压器的电阻参数RT，主要决定于哪一个实验数据（）。
A、△PO B、△PKC、UK%D、IO%3、短路电流的最大瞬时值在短路发生后（）出现。
A、瞬间B、半个周期C、一个周期。
4、电力线路发生（）故障时，故障电流中有零序分量。
A、单相接地短路B、两相相间短路C、三相短路D、ABC5、若10kV母线水平布置，则（）。
A、中间相承受的电动力最小B、中间相承受的电动力最大C、两边相承受的电动力最大D、三相承受的电动力相同6、高压断路器的额定开断电流是指在规定条件下开断（）。
A、最大短路电流最大值B、最大冲击短路电流C、最大短路电流有效值D、最大负荷电流的2倍7、全封闭组合电器（GIS）中采用（）作为灭弧和绝缘介质。
A、油B、真空C、树脂材料D、SF68、（）方式在出线断路器检修时，不会中断该回路的供电。
A、桥式接线B、双母线接线C、单母线分段接线D、单母线分段带旁路接线9、内桥接线适合于（）场合。
A、线路较短，变压器需要经常切换B、线路较长，变压器不需要经常切换C、线路较长，只有两台变压器D、只有两条出线，变压器台数较多10、单母线分段接线中，母线分段处装设分段电抗器的作用是（）。
A、改善母线的电压质量B、吸收多余的无功功率C、限制母线回路中的短路电流D、改进用户的功率因数11、电压互感器在正常使用时二次线圈不允许（），而电流互感器的二次线圈不允许（）。
A、开路，开路B、短路，短路C、开路，短路D、短路，开路12、为了保证电流互感器的正常运行，以下描述不正确的是（）。
A、二次线圈必须有一端接地B、二次回路不允许空载运行C、二次回路不允许接熔断器D、二次回路不允许短路13、变压器发生内部故障时的主保护是（）保护。
10 11级电力工程基础(B)答案
新华学院2013～2014学年第一学期考试B 卷答案三峡水电站答：图中三峡水电厂有建设大坝，而且厂房位于大坝的后面没有承当挡水作用，故属于坝后式水电厂。
（3分）水电厂的能量转换过程为：水的位能及势能（水能）转化为机械能在转换为电能。
1、解： 等值电路：1分（1）先计算参数和画出等值电路 线路：)(65.01201.05.01Ω=⨯⨯=⨯=l r R L)(245.01204.05.01Ω=⨯⨯=⨯=l x X L)(1036.32120108.25.025.021461S l b B --⨯=⨯⨯⨯⨯=⨯=1分变压器：绕组电阻：221000N N k T S U P R ==225.311000110190⨯⨯=2.32 ()Ω 绕组电抗：NN k T S U U X 100%2==5.311001105.102⨯⨯=40.34 ()Ω励磁电导：201000N T U P G ==2110100030⨯=1.24610-⨯ (S) 励磁电纳：20100%N N T U S I B ==21101005.317.0⨯⨯=1.82510-⨯ (S) 1分）（＝L L NLZ X R U Q P S j ''~22222++∆=）＋（＋42j 6110802.11355.40222=0.877+j3.506）（MVA 1分 则：LZ S S S ~~~21∆'='＋=40.355+j11.802+0.877+j3.506=41.232+j15.308(MV A) 1分线路首端电纳的功率损耗：212j N B U B Q -=∆=-j4.066）（Mvar 1分 线路首端注入的功率：LZ B S Q S S ~'~~121∆+∆+==41.232+j15.308-j4.066=41.232+j11.242）（MVA 1分（3）根据已求1~S 和1U ，由首端向末端求电压分布 线路电压损耗：111U X Q R P U LL L '+'∆＝11524308.156232.41⨯+⨯==5.35）（kV 1分 线路末端电压：L U U U ∆-=12346.5115-==109.65）（kV 1分变压器阻抗电压损耗：233U X Q R P U T T T ''∆＋＝65.10934.40648.1532.2325.40⨯+⨯==6.61）（kV 1分 归算到110kV 侧的变压器低压侧电压：04.10361.665.10923=-∆-＝＝T U U U ）（kV 1分（4）求变压器低压侧母线的实际电压及电压偏移变压器的实际变比：k=1011110＝ 变压器低压侧母线实际电压：304.101004.1033＝＝＝k U U f'）（kV 1分。
2023年成人高考专升本高起专考试试题与答案电力工程基础
一、单选题（每题2分）1. 下列电压等级的电力网中属于中性点直接接地系统的有（C ）。
A.35kVB. 6kVC. 220kVD. 10kV2.电气设备额定电压比同级电网额定电压高（D ）。
A. 10%B. 5%C. 20%D. 03. 下列高压开关设备中不具有灭弧装置的是（D ）。
A. 多油断路器B. 少油断路器C. 高压负荷开关D. 高压隔离开关4. 我国供电部门每月向工业用户收取电费，按下列哪项高低来调整（B ）。
A. 最大负荷时功率因数B. 均权功率因数C. 瞬时功率因数D. 自然功率因数5. 为满足供电可靠性要求，一级负荷应由下述哪种电源供电（B ）。
A. 单电源B. 两个独立电源C. 双回路D. 一条架空线6. 关于倒闸操作说法正确的是（B ）。
A. 送电倒闸操作时，应先合断路器，再合隔离开关B. 送电倒闸操作时，应先合隔离开关，再合断路器C. 断电倒闸操作时，应先断开隔离开关，再断开断路器D. 以上都不正确7. 下列哪项不是对电力系统的基本要求（D ）。
A. 安全B. 可靠C. 经济D. 智能8. 下列哪些不属于高压断路器的用途？（B ）。
A. 通断负荷电流B. 隔离电压C. 切断短路电流D. 在保护装置作用下自动跳闸9. 下列哪种保护存在保护死区（B ）。
A. 定时限过电流保护B. 无时限电流速断保护C. 带时限电流速断保护D. 过负荷保护10. 中性点不接地系统，当一相故障直接接地，中性点对地电压变为（A）。
A. 相电压B. 线电压C. 不变D. 原来的2倍二、判断题（每题2分）1. 某小电流接地系统发生单相接地故障后，规程规定，此系统不允许继续运行。
（错误）2. 低压配电网中的“保护接零”指的是TN-S系统。
（错误）3. 对反复短时工作制用电设备，其设备容量是指换算到统一暂载率下的额定功率。
（正确）4. 桥形接线供电可靠性高，适用于一、二级负荷。
（正确）5. 无限大系统真实存在，供配电短路计算的系统就是无限大系统。
电力考试试题(含答案)bcb
电力考试试题（含答案）一、单项选择题1．当频率为f的交流电源加到加到电压加到一、二次绕组匝数分别为N1、N2的变压器的一次绕组后，一次侧绕组中的感应电势为（A）A E1=4.44fN1B E1=4.44fN2C E1=2.22fN12．变压器二次绕组短路，一次绕组施加电压，使其（A）达到额定值时，变压器从电源吸取的功率称为短路损耗A 电流B 电压 B 电阻3．实际环境温度高于规定环境温度，断路器的长期工作电流应（B）A 等于B 小于C 大于4．对反映短路故障的继电保护装置的四个基本要求是（A）。
A、选择性、快速性、灵活性和可靠性B、选择性、快速性、灵活性和正确性C、选择性、快速性、灵活性和准确性D、选择性、快速性、灵活性和及时性5．一般情况下拉线与电杆的夹不应小于（D）度A、15B、45C、60D、306．在工程开工前，及时向施工小组下达任务书，进行（A）交底A、安全和质量B、施工进度C、人员分工D、领导意图7．绕组Yy联接的三相变压器的二次侧的额定电压等于（C）A 变压器额定容量除以一次侧额定相电流的3倍B 变压器额定容量除以一次侧额定相电流的20。
5倍C 变压器额定容量除以一次侧额定相电流的30。
5倍8．在高压设备上进行的检修工人必须填写（A）A、工作票B、操作票C、停电作业票D、带电作业票9．某配电室一条分路出线断路器检修，同时该分路线也进行检修，此时在隔离开关的操作把手上应悬挂（C）标示牌。
A、“禁止合闸，有人操作”B、“禁止合闸，线路有人工作”C、“禁止合闸，有人工作”和“禁止合闸，线路有人工作”D、“在此工作”10．测量380V以下电气设备的绝缘电阻，应选用（B）V的兆欧表A、380B、500C、1000D、250011．开启式负荷刀开关的电源线应接在（C）A、左侧接线柱B、右侧接线柱C、静触座上D、熔丝接头12．封闭式负荷开关俗称（B）A、胶盖刀闸B、空气开关C、铁壳开关D、石板刀闸13．低压接户线一般不允许跨越建筑物。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
XX大学成人高等教育电力工程基础试卷（B卷）
共六个大题，满分100分。
一、名词解析：（共30分）
1、电力网
2、负荷曲线
3、年最大负荷利用时数
4、电晕
5、电压波动
6、短路冲击电流
7、继电保护装置的快速性
8、短路
9、谐波
10、闭式电力网
二、简要回答问题（27分）
1、电力系统的组成。
（5分）
2、画出一台半接线图。
（5分）
3、输电线路的等值电路及其四种参数。
（6分）
4、电能质量指标。
（5分）
5、无功功率补偿的方法。
（6分）
三、计算题（25分）
1、已知所示的输电系统，各个参数已表示在图中，求：各元件的标
幺值电抗（15分）
2、某降压变电所有一台SFL1-20000/110型双绕组变压器，变比为110/11，试验数据为ΔP0=22KW，I0%=0.8，ΔP K=135KW，U K%=10.5，试求变压器归算到高压和低压侧的参数。
（10分）四、分析题（10分）
画出压互感器的四种接线方式，并分析其反映的物理量及其作用。
五、综述题：（8分）
过载保护、过电流保护、短路保护的异同点？
函授电力工程B卷标准答案和评分标准
一、名词解析（共30分）
2、电力网：由输电线路、变压器组成的网络
3、负荷曲线：功率随时间变化的曲线
4、年最大负荷利用时数：最大负荷在全年所消耗的能量与实际消
耗的能量所对应的时间。
5、电晕：导线周围空气的电离现象
6、电压波动：电压变化的最大范围与额定值之比
7、短路冲击电流：短路电流的最大峰值
8、继电保护装置的快速性：指保护装置的动作时间
9、短路：电路中不同电位点的直接连接
10、谐波：电流中含有工频的整数倍的频率
11、闭式电力网：从两个及以上电源获取能量的系统
说明：每题3分
二、简要回答（27分）
1、电力系统的组成。
由发电厂、输电线路、变压器和用户组成的系
统（5分）
错一个扣1分
2、画出一台半接线图。
（5分）
说明：错一个扣一分
3、输电线路的等值电路及其四种参数。
（6分）
说明：错一处扣一分，共4分
电阻、电抗、电纳、电导四个参数为2分。
4、电能质量指标。
（6分）
电压、频率、波形、电压波动、闪变、不平衡度
说明：错一个扣一分
5、无功功率补偿的方法。
（5分）
同步发电机、调相机、电容器、静止补偿器
说明：错一个扣一分
三、计算题
1、
38
.009.158.0222.033
.0187.0*6*5*4*3*2*1======X X X T X X T X 电缆：电抗器：：变压器输电线：：变压器发电机：
说明：公式正确的2分，数值每个0.5分
2、5
51032.11082.153.6308.4--⨯=⨯===T T T T B G X R
说明：公式正确的2分，数值每个0.5分
四、
四种接线反映线电压，做测量、计量和保护之用，第四种除测线电压，还检测零序电压做绝缘监察使用。
说明：每个图2分，作用2分
五、共同点：都做保护用
异同点：动作数值不同：
动作时间不同 整定方法不同：
说明：每项2分，。
