电动后视镜故障企业案例

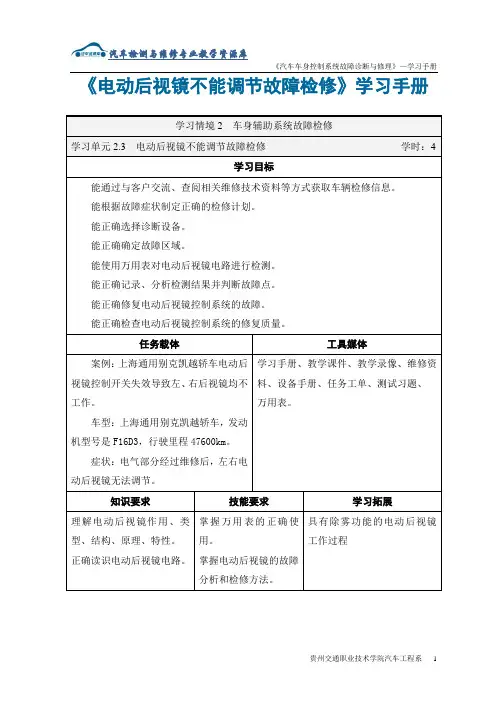

学习手册电动后视镜不能调节故障检修2.3.
《电动后视镜不能调节故障检修》学习手册学习单元2.3 电动后视镜不能调节故障检修2.3.1 电动后视镜的作用后视镜电动调节是指车外两侧的后视镜，在需要调节视角时驾驶员可以不必下车，而在车内通过电动按钮就可以调节（图2-3-1）。
电动调节的后视镜在需要调节后视镜的视角时，可以通过车内的电动按钮调节，其按钮一般设计在方向盘左侧，可以对左右两侧的后视镱进行调节，在狭窄的路段时行车时，可以折叠收缩，以提高汽车的通过性。
图2-3-1 电动后视镜2.3.2 电动后视镜的组成及结构汽车的电动后视镜一般由镜片、驱动电动机、控制电路及操纵开关等组成。
在每个后视镜镜片的背后都有两个可逆电动机，可操纵其上下及左右运动。
通常垂直方向的倾斜运动由一个永磁电动机控制，水平方向的倾斜运动由另一个永磁电动机控制（图2-3-2）。
图2-3-2 电动后视镜的结构和控制开关示意图1.电动后视镜镜片（图2-3-3）。
图2-3-3 电动后视镜镜片2.驱动电动机（图2-3-4）。
图2-3-4 电动后视镜电机3.控制开关（图2-3-5、图2-3-6）。
每个后视镜都用一个独立的开关控制。
操纵开关能使一个电动机单独工作，也可使两个电动机同时工作。
图2-3-5 电动后视镜控制开关图2-3-6 电动后视镜控制开关及其连接器的端子图2.3.3 电动后视镜的工作原理1、典型控制电路汽车后视镜为什么能够上下、左右地自由摆动呢？因为后视镜内装有２个微型电动机，用控制按钮可使电动机驱动后视镜作上、下、左、右摆动。
若想要左侧后视镜向左摆动，先把滑动开关从中央位置拨到左边，再按下控制按钮的左端（图2-3-7）。
图2-3-7 电动后视镜典型控制电路2、电路分析首先说明电动后视镜开关中用实线框和虚线框分别表示操作时总开关内部的联动情况。
在这里以左侧后视镜为例讲述工作情况（图2-3-8）。
（1）“升”的过程：实线框“升/降”开关中的箭头开关均和“升”接通，此时电流的方向为：电源→熔丝30→开关端子3→“升右”端子→选择开关中的“左”→端子7→左电动后视镜连接端子8→“升/降”电动机→端子6→开关端子5→升1→开关端子6→搭铁，形成回路，这时左后视镜向上旋转运动。
7.2.5电动后视镜不能调节故障 - 电动后视镜不能调节故障
4
检查电动后视镜是否工作正常？
故障排除。
至第 1 步.
检查 首先检查后视镜开关，一切正常且接触良好。其次，检查线路及各连接器，均正常。最后，
检查左侧上下调节电机，在电机相应端子之间正反加电源电压，电机不工作。故障为电机
排除 总结
故障。 更换左侧后视镜电机总成后，故障彻底排除。 左侧后视镜左、右能正常调节，右侧后视镜左、右、上、下都能进行调节，结合别克凯越轿车
的电动后视镜工作原理，进行关联性分析，其公共电路即供电电路和搭铁电路均无故障，
左侧后视镜上下无法调节只可能是控制上下调节的分支电路故障，针对该分支电路包含的
电路元件，可根据自己的理解设计诊断流程，逐步按诊断流程排除电路故障，故障诊断流
程设计无定式，电路元件检测无先后顺序。
邢台职业技术学院
诊断 流程
而带动后视镜上下调整。 序号 操作步骤
பைடு நூலகம்
1
检查后视镜开关是否良好？
是 至第 2 步
2
检查开关和电机间线路及各连接器 至第 3 步
否 更换后视镜开关。至第 4
步。 更换导线、线束或连接器。
是否良好？
3
检查左侧上下调节电机是否工作？ 至第 1 步
至第 4 步。 更换左侧上下调节电机电
机。至第 4 步。
《汽车电气设备故障诊断与修复》故障案例
《学习单元 7.2 电动后视镜不能调节故障诊断与修复》
故障案例
案例：左侧后视镜上下无法调节 车型 别克凯越轿车。 故障 后视镜开关选择左侧后视镜调节，操纵控制开关可实现左、右调整，无法实现上、下调整；
现象 后视镜开关选择右侧后视镜调节，操纵控制开关可实现上、下、左、右调整。 分析 别克凯越轿车左侧电动后视镜上下无法调节的原因主要有：
长安铃木新奥拓左外后视镜不能上下调整维修案例
初步判断为电机损坏。
第4步
根据新奥拓维修手册9E-20的描述：在1号与3号针脚之间施加12V电源， 电机不工作;且通过测量发现1号与3号针脚之间的电阻仅为0.02Ω（测得1 号与2号针脚之间的电阻为36.6Ω）确认左侧外后视镜内起上下调整作用 的电机已经损坏（见图二）。（注：也可以利用排除法锁定故障点，即 根据新奥拓维修手册9E-19所述，测量后视镜开关处于左边上下工作位 置时，各端子的通断，确认后视镜开关无故障，间接锁定故障点为电机 损坏）。
8
下颠倒），这是更改之后的
线路图。
二、电机故障判断
端子
1
2
动作
向上 向下
向左
向右
左侧车门后视镜
在1号 与2号 之
3
间 施 加 12V电 源，电机工 作 ； 测 量 1号 与 2号 之 间 的 电 阻 为 36.6 Ω。
电动车门后视镜连接器J27
12 3
在1号 与3号 之 间 施 加 12V电 源，电机不工 作 ； 测 量 1号 与 3号 之 间 的 电 阻 为 0.03 Ω。电机有故 障。
L374 2 G341
WHT/BLK
G137 7
N LH L
R
UP DOWN
IG
GND
COM L
M2L
M1L
N RH
IG
GND
COM R
M2R
M1R
tch
5
3
2
6
4
1
BLK
PPL/WHT PPL
YEL
BLU/WHT BLU
G341 16 L374
3
7
YEL
22
10
G271 22
教学课件电动后视镜不能调节故障检修2.3.
故 障 原 因
熔断丝熔断 搭铁不良 后视镜开关损坏 后视镜电动机损坏 后视镜开关损坏 电动机损坏 搭铁不良
故 障 排 除 方 法
检查确认熔断后更换 修理 更换 更换 更换 更换 修理
一侧电动后视镜不能动 一侧电动后视镜 上下方向不能动
一侧电动后视镜 左右方向不能动
上下调整电动机损坏 搭铁不良
电动后视镜的左右运动的电路分析与此类似， 此处不再赘述。
车身辅助系统故障诊断
学习单元3 电动后视镜不能调节故障检修
2.3.4 电动后视镜的检修
当电动后视镜出现故障时，首先检查熔丝、电路连接和搭铁情况，若 仍不能排除故障，则应检查开关和电动机是否良好。出现故障时要结合电 路图、上述的检查顺序和下表来分析故障的原因和解决方法。 故 障 现 象
典型电动后视镜的结构和控制开关示意图
车身辅助系统故障诊断
学习单元3 电动后视镜不能调节故障检修
2.3.2 电动后视镜的组成及结构
1.电动后 视镜镜片
车身辅助系统故障诊断
学习单元3 电动后视镜不能调节故障检修
2.3.2 电动后视镜的组成及结构
2.驱动电动机
电机
车身辅助系统故障诊断
学习单元3 电动后视镜不能调节故障检修
更 换 电 动 后 视 镜 控 制 开 关， 故 障 排 除.
车身辅助系统故障诊断
学习单元3 电动后视镜不能调节故障检修
Байду номын сангаас
学 习 要 求
1、理解电动后视镜的结构及组成。
2、掌握电动后视镜的工作原理。
3、掌握电动后视镜的故障检修过程。 4、能够排除电动后视镜不能调节的故障。 2.3.1 电动后视镜的作用 2.3.2 电动后视镜的组成及结构 2.3.3 电动后视镜的工作原理 2.3.4 电动后视镜的故障检修

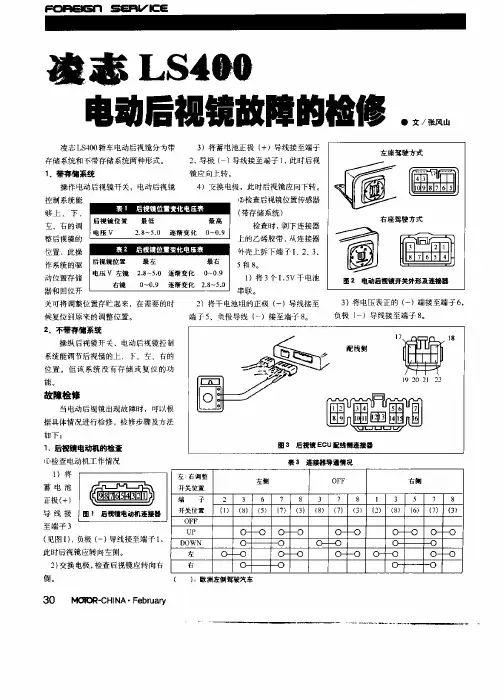

凌毒L1SI0电动后视镜故障的检修
ＵＰ Ｄ ０Ｗ Ｎ 左 右
ｏ＿— ｏ （＿ ） 。＿— ０ Ｃ＿ ）
０ 一一 ０ 一 ０ ０ 一—ｏ —０
ｏ 一 —０ ０ 一—ｏ ０ 一＿ ｏ
０ 一— ０ Ｏ＿ ０一 ＿ｏ ０—
ｏ一 ０ — —ｏ ０一 ＿ｏ 一ｏ
查询号： ｏ ・ ２ ４ ｔ确认当后规镜转动肘电压平稳 变化
２０／ 港 ０ １２・ 车璧謦与 保荠
３ １Βιβλιοθήκη ＊－接 地 ６右 后 视 镜转 向 极 下 位置 右 后 视 镜 转 向 极上 位置
８ 一接 地 ９ 一接 地
左 后 视镜 开关 向右 （ ＧＨＴ） ＲＩ 左 后视 镜 开 关 向上 （ Ｐ】 Ｕ
按表 ４所示检查 配线侧 的连接 器 如 电路 不符 台规定应 检查 配线 和后视镜开关或后视 镜总成 ，
２ 检查 后视 镜Ｅ ） ＣＵ动作 。 上连 接
电 压
ｌ ［ 卜接地
Ｉ一接 地 ３ ｌ 一接 地 ４
左 后视铙 开关向左 ｆ Ｅ Ｔ Ｌ Ｆ ）或下 （ ＯＷＮ） Ｄ
左 或 右 后视 镜 开关 向 除 关 断 （ Ｆ Ｏ Ｆ）外 的任 何 位 置 左 后 褪 镜 转 向 极左 位置 左 后 视 镜转 向极 右 位 置
负极 （ 一】端接至端子 ８ 。
检 查项 目
导 通 １ －２ １ —３ ８ ０ —１ ９ ０ 一ｌ
裹 ４ Ｅ Ｕ冠绕一连接器导 通情况 Ｃ
测试点
条件
常 态 常 态 常 态 常 态
常 志
挠定 值
导 通 导 通 导 道 导 通
导 通
７ 在端 子１ ３ ） 和 之间加上 蓄 电池电压 ， 当后视镜 在最左位 置和最右位置之 间移 动 时 。检 查 电压 应 能随 之 逐渐 发生 变
汽车电动后视镜故障分析与检修毕业设计正文
摘 要摘要：车电动后视镜反映汽车后方、侧方和下方的情况，使驾驶 者可以间接看清楚这些位置的情况，扩大了驾驶者的视野范围。
汽车 后视镜的控制应简单可靠，并且可以依据驾驶员的要求随时进行调 节。
本毕业设计针对电动后视镜功能、类型、组成、原理和检修案例 分析，依据电动后视镜的结构控制类型。
分析其故障原因，进行检修 分析，实现对电动后视镜的结构了解。
结合电动后视镜在汽车上的应 用，提出电动后视镜的检修方法。
并对控制电路给出电路图，使检测 维修简化，从而在保证实现电动后视镜控制，同时减少了维修时间。
关键词：电动后视镜 控制类型 检修分析 电路图目录绪论 (1)第 1 章 汽车电动后视镜的组成与原理 (2)1.1 电动后视镜的组成 (2)1.1.1 电动后视镜的工作原理 (3)1.1.2 北京现代索纳塔轿车电动后视镜电路 (3)1.1.3 本田雅阁轿车电动后视镜控制电路（带除霜器） (5)第 2 章 汽车电动后视镜的检修 (9)2.1 电动后视镜主要部件的检修 (9)2.1.1 电动后视镜开关 (9)2.1.2 电动后视镜执行器 (9)2.1.3 电动后视镜电动机 (9)2.2 电动后视镜常见故障检修 (10)2.2.1 左右两个后视镜均不工作 (10)2.2.2 一个后视镜在上下位置不工作 (11)2.2.3 一个后视镜在左右位置不工作 (11)2.2.4 一个后视镜不工作 (12)第 3 章 典型故障案例分析 (13)3.1 现代索纳塔轿车电动后视镜不工作 (13)3.2 上海通用别克轿车出现左右后视镜均不工作现象 (13)总结 (16)致谢 (17)参考文献 (18)绪论随着汽车电子技术的飞速发展，给汽车维修业带来了前所未有的 冲击。
汽车产品的中大量采用电子技术，引起汽车维修技术划时代的 变革。
传统的点火系统维修技术对当代的汽车维修已难以下手。
时代 在进步，时代在召唤新型的汽车故障诊断技术、维修修理技术，即新 的诊断维修观念、新的检测方式和新的维修方法，同时也在召唤这新 型的汽车维修技术培训模式以及相关教材。
电动后视镜的故障诊断
若电机转动正常，则检查调节开关。
（3）检查控制开关。
• ① 断开电动后视镜开关插接器，拆下控制开关。 • ② 检查电动后视镜开关端子间的导通情况。若相应端子不导通，则说明电动后视镜开关损坏，应更换。
能够正确认识 电动后视镜的故障诊
断
电动后视镜的故障诊断
电动后视镜主要由镜片、驱动电动机、壳体及操纵开关等组成。每个电动 后视镜的背后安装有两个可逆电动机和驱动机构，可控制后视镜上下及左右转 动。另外电动后视镜还有记忆存储、加热除霜和自动折叠等功能。
镜片
操纵开关 壳体 驱动电动机
电动后视镜的调节方法：当点火开关置于ON挡时，旋转控制开关，选择 所需要调整的后视镜。控制开关面板上L表示左侧后视镜，R表示右侧后视镜， 中间位置则是停止操作，如图所示。选择好需要调整的后视镜后，只要上、下、 左、右操作开关，即可调整后视镜镜片的空间角度。调整工作完毕后，将开关 置于中间位置，以防止误碰。
（3）某一侧电动后视镜 不能上下或左右调节，原 因可能是控制开关损坏、 后视镜上下或左右电机故 障、线束或插接器故障。
3．故障诊断方法与步骤
（1）首先应检查与故障相关线路的通断，然后再检查电机的工作情况和传动机构 是否磨损或损坏等。
（2）检查电动后视镜电动机是否存在故障。以左侧后视镜上下调节电机为例，检 查方法：
4．注意事项
（1）工作前准备 （2）如果发现电 是否到位（工具是 动后视镜存在故障， 否准备齐全、安全 不能多次带故障进 防护措施和防火措 行试验，避免损坏 施是否完善等）。 其他部件。
案例分析后视镜控制开关损坏导致左右后视镜不工作-优秀课件PPT
车身辅助系统故障诊断
2.3.5 案例分析
学习单元3 电动后视镜不能调节故障检修
• 修复：
更换一只控制开关后试车，左、右后视镜工作正常， 故障排除。
• 分析：
该车电动后视镜系统主要由控制开关、后视镜、驱 动电动机和配线等组成。在检修过程中首先要找到其电 路图，分析开关的控制路径，再进行具体检修，通过仪 器检测各开关端子间电压，正确分析结果。最终判断故 障点。
学 习
课下作业 1.电动后视镜均不能调节的常见原因有哪些
?
2.电动后视镜右侧上升的电路分析？
知识拓展 具有除雾功能的电动后视镜工作过程
谢谢观看 ！Thank You！
知识点：案例分析
后视镜控制开关损坏导致左右后 视镜不工作
车身辅助系统故障诊断
学习单元3 电动后视镜不பைடு நூலகம்调节故障检修
2.3.5 案例分析
案例：后视镜控制开关损坏导致左右后视镜不工作。
• 车型：上海通用别克凯越轿车，发动机型号是F16D3，行驶里程47600km。 • 症状：电气部分经维修后，左、右后视镜均不工作。 • 诊断：
学习单元3 电动后视镜不能调节故障检修
2.3.5 案例分析
⑶ 检查电动后视镜熔断丝（10A），正常。
⑷ 用万用表电压挡（50V）测量熔断丝输入和输出端电压，均为 12V（蓄电池电压）。
⑸ 将电动后视镜控制开关至左、右后视镜的插接器拔出，用万用 表电压挡测量控制开关侧的输入和输出电压。
⑹ 点火开关置于ON位置，将后视镜开关转到左或右的位置，电压 为零，即没有输出电压。
案例l五项目二电动后视镜系统的检测与故障排除共38页
25、学习是劳动，是充满思想的五项目二电动后视镜系统的检测 与故障排除
51、山气日夕佳，飞鸟相与还。 52、木欣欣以向荣，泉涓涓而始流。
53、富贵非吾愿，帝乡不可期。 54、雄发指危冠，猛气冲长缨。 55、土地平旷，屋舍俨然，有良田美 池桑竹 之属， 阡陌交 通，鸡 犬相闻 。
21、要知道对好事的称颂过于夸大，也会招来人们的反感轻蔑和嫉妒。——培根 22、业精于勤，荒于嬉；行成于思，毁于随。——韩愈
案例l五项目二：电动后视镜系统的检测与故障排除
本次课主要介绍的内容有：
● 电动后视镜线路检测 电动后视镜位置调整
电动后视镜结构与原理
●
●
电动后视镜检测与调整
电动后视镜故障与电路分析
● 电动后视镜线路检测
1、控制线检测 (1)打开点火开关至“ACC”档,将万 用表打至20V直流电压档, 将与万用 表红表针连接好的诊断引线插入电动 后视镜开关插座的8号孔内,黑表针放 在车身搭铁处，测得开关电源线电压 值为11.6V。说明开关电源线路电压 正常； (2)将万用表打至导通档,将与万用表 红表针连接好的诊断引线插入开关插座 的7号孔内,黑表针放在车身搭铁处，测 得开关搭铁线与车身导通。说明开关搭 铁线路正常；
(3)将万用表打至200Ω 档,将两根诊 断引线分别插入开关插座4-6孔内，测 得电阻为86Ω 。说明电动后视镜上、下 电机线路正常；
(4)将万用表打至200Ω 档,将两根诊断 引线分别插入开关插座5-6孔内，测得有 电阻为87Ω 。说明电动后视镜左、右电 机线路正常。
2、控制开关的检测（选定左右调整开关的一侧） 将电动后视镜左右开关，打开左后视镜位置。 （1）将方向开关拔到上位置时， 用万用表导通档测量开关插头5-8 导通 端子和6-7端子时均导通，则说明
3）作用： 如果你经常开车的话会发现，在一些特殊的天气里，比如在冬天的下雨天，或 者春天的早晚时，车外后视镜经常会有一层雾水，你什么也看见，所以有加热外 镜是一个很实用的功能。至于电不电动倒是无所谓，不过加热总要用电的，既然 都把电通到后视镜顺便装个马达就实现电动调节了。 4）使用用法 在冬天或者天气潮湿，也就是在后视镜起雾时；附着小水滴时就可以使用后视 镜加热功能。 使用方法：按下后视镜加热功能键（在雾灯开关旁边）就可以了！大约十几分 钟之后加热功能自动断开，这是后视镜加热按键的灯也熄灭。你可以在雨天试试 看，挺好用的。
【维修案例】新宝来运动版电动外后视镜偶尔无法收折
【维修案例】新宝来运动版电动外后视镜偶尔无法收折车型：LFV2A1151E×××××××。
行驶里程：20000km。
故障现象：车门两侧的电动外后视镜偶尔无法收折，即无法通过后视镜调节按钮折叠电动外后视镜。
故障诊断：该车进厂维修时进行过电控系统自诊断检查，未发现异常。
车间维修人员根据大众车型的维修经验，更换了电动后视镜调节按钮及车门控制单元后故障仍未排除。
新宝来电动外后视镜控制由左前门上的后视镜调节按钮直接控制的，其电路图如图1、图2所示。
新宝来电动外后视镜调节按钮如图3所示。
图1 电动外后视镜控制电路1E43. 后视镜调节开关 E48. 后视镜调节转换开关 E231. 车外后视镜加热按钮 J519. 车载电网控制单元 L78. 后视镜调节开关照明灯泡 L131. 驾驶员侧外后视镜警告灯泡 V17. 驾驶员侧后视镜调节电机 V149. 驾驶员侧后视镜调节电机Z4. 驾驶员侧可加热车外后视镜L132. 副驾驶员侧外后视镜警告灯泡 V25. 副驾驶员侧后视镜调节电机 V150. 副驾驶员侧后视镜调机电机 Z5. 副驾驶员侧可加热式车外后视镜图2 电动外后视镜控制电路2图3 新宝来电动外后视镜调节按钮由电路图可知，新宝来的电动后视镜调节按钮集成了E43 后视镜调节开关、E48 后视镜调节转换开关、E231车外后视镜加热按钮。
欲实现电动外后视镜的上下左右调节，首先要通过操作后视镜调节按钮将E48旋转至L或R，于是E43的两条输出控制线切换到左侧或右侧电动外后视镜两个调节电机的两极。
然后上下或左后搬动调节按钮，E43将12V电压及0V接地连接到一个调节电机的两极，调节电机转动，带动镜片偏转。
由此可见，新宝来电动外后视镜的控制并未经过任何控制单元，而是由电动后视镜调节按钮直接控制。
其控制方式同老宝来、高尔夫、速腾等车型是不同的，这几种车型的电动外后视镜是受车门控制单元控制的，左后转换开关及调节开关是车门控制单元的输入信号。
基于科鲁兹汽车电动后视镜电路原理的故障检修
汽车维修2019.3车窗，则首先检查安全开关是否正常通电；再通电检查该车窗升降电动机是否正常，相应车窗的控制开关是否正常，如果有故障应更换新件。
若正常，应检修连接导线和插接器是否有断路。
（三）某车窗只能升或只能降主要原因：车窗控制开关损坏，控制车窗上升或下降的单条电路断路。
诊断和排查：分别检查车窗控制开关的上升和下降控制时是否通电，若不通，更换开关；若车窗玻璃只能上升，检查下降电路和相应插接器是否断路；反之，检查上升电路和相应插接器是否断路。
四、结束语该文通过对奇瑞风云2两厢车型电动车窗玻璃升降电路的组成，分别对左前门玻璃升降开关总成控制电路和右前门车窗玻璃升降控制电路进行了详细分析；结合电路，通过故障现象，寻找导致故障的可能原因，然后采用排除法确定造成故障的具体原因，将确定的故障点进行维修。
维修人员可以掌握故障的诊断方法，对汽车电动车窗故障进行快速诊断和维修。
（作者单位：运城职业技术学院）参考文献：[1]黄彩娟.基于电流回路原理的汽车电气设备故障诊断方法［J ］.汽车维修，2015．[2]王海涛.汽车电工电子基础［M ］.北京：北京理工大学出版社，2010．基于科鲁兹汽车电动后视镜电路原理的故障检修刘丹丹郭超汽车在行驶中，驾驶员需要通过后视镜观察车辆后方和侧面的情况，确保安全行车。
同一辆车对于不同驾驶员来说，由于视角不同，需要进行后视镜的调节。
后视镜分为手动式和电动式，手动后视镜调节时费时费力，一般都采用电动后视镜。
通过控制后视镜开关进行调节，如图1所示，开关中L 为驾驶员侧后视镜，R 为乘客侧后视镜。
旋钮上下左右移动进行方向调节。
一旦后视镜出现故障，不能正常调节，将会对行车安全造成很多隐患[1]。
一、科鲁兹汽车电动后视镜组成科鲁兹汽车电动后视镜由保险丝、后视镜开关、驱动电机、镜片、镜片固定架和后视镜伸缩电机组成。
后视镜分为车外驾驶员侧和车外乘客侧，每个后视镜内含有2个驱动电机和伸缩电机，电机均采用永磁式，驱动电机控制镜片进行上下左右4个方向的调节，伸缩电机控制后视镜进行伸缩功能[2]，如图2所示。
车身电控系统检修电动后视镜的检修
汽车工程系 黄春梅 2015年06月
1
目录
故障现象
故障诊断
04
2
故障分析 维修结论
以速腾台架为例
打开点火开关，后视镜调整开关处于L或R挡时，右 侧后视镜上下调节功能失效，其它功能正常。
3
4
J519车载电网控制单元
B/1
L/2
W1
T6am T6am
/3
/6
SC4 5A T6am /1
5
T32a /13
T32a /21
+
T4w /1
X
T4w
T4w
/4
/2
E319 L76
油箱盖开锁按钮 按钮照明
T32a T32a
/8
/6
XX
T6a
T6a
/1
/5
T32a /28
T32a /24
267
Q39
T6a T6a T6a
/3
/2
/6
后视镜 主开关
X
E43 E48 E263 E231 L78
后视镜调节开关 左右切换开关 折叠开关 加热开关 按钮照明
/6
/7
/12
/2
T20b T20b
/3
/13
T20b /19
T32b T32b /25 /21
T32b /15
V148 M
J387（右前门玻璃控制器）
右前窗升降器 电机
T20b /18
T20b /20
T20b /15
T20b /9
T20b /8
T16g T16g T16g T16g T16g T16g T16g
Y21
上下调节 左右调节 折叠电机 加热器 右转向灯 自动防眩
论文样本--福特蒙迪欧电动后视镜结构与故障诊断
目录一、后视镜概述 (1)（一）后视镜功能 (1)（二）电动后视镜的类型 (2)（三）传统后视镜的综合分析 (2)（四）市场中改进后的后视系统 (3)（五）汽车后视镜自动调节装置发展前景 (4)二、福特蒙迪欧电动后视镜 (5)（一）蒙迪欧后视镜组成 (5)（二）工作原理 (5)三、蒙迪欧电动后视镜检修 (10)（一）开关 (10)（二）线路 (11)四、蒙迪欧后视镜故障检修 (11)（一）左右后视镜均不工作 (11)（二）单一后视镜不工作 (12)（三）单一镜子无法依照开关逻辑来作动 (13)（四）电动折叠后视镜无法作动 (14)福特蒙迪欧电动后视镜结构原理与故障诊断摘要：随着人们对舒适性要求越来越高,许多轿车上装配有电动后视镜,在车辆的高级配置及高档轿车上,电动后视镜已成为了基本配置。
论文从电动后视镜的功能、类型、综合分析及发展的前景出发，分析福特蒙迪欧轿车电动后视镜结构与原理,并在此基础上总结了福特蒙迪欧轿车电动后视镜的常见故障以及故障诊断思路。
论文的撰写对实际维修工作具有一定的指导意义。
关键词：蒙迪欧；电动后视镜；故障诊断一、后视镜概述（一）后视镜功能汽车后视镜俗称倒车镜，通常分为车外和车内两种。
对于外后视镜，一般汽车左右两侧都有，其功用主要是让驾驶员观察汽车左右两侧的行人、车辆以及其他障碍物的情况，确保行车或倒车安全。
内后视镜主要供驾驶员观察和注视车内乘员、物品以及车后路面的情况。
内后视镜还具有在夜间防止后随车辆的前照灯光线所引起眩目功能。
目前，中、高档汽车上使用较多的是电动后视镜，其功能主要有以下几个方面：1、后视镜的记忆存储功能每个驾驶员可根据个人身高与驾驶习惯的不同，以及座椅及转向盘的最佳舒适性，来调节后视镜的最佳视角，然后进行记忆存储。
当其他人驾驶汽车后，或被他人调整已记忆的视角后，由于存储的信息存在，驾驶员都可以非常轻松地开启记忆存储功能，使所有内在设施恢复至最佳设定状态。
2、后视镜的加热除霜功能有的后视镜增设了加热除霜功能，例如采用了电加热除霜镜片，驾驶员可以开启加热除霜功能，清洁镜面的积雾、冬天积霜和雨水等。
本田雅阁2.3轿车电动后视镜不工作故障检修
本田雅阁2.3轿车电动后视镜不工作故障检修作者：张文品来源：《时代汽车》2021年第08期摘要：本文针对一辆本田雅阁2.3轿车右侧电动后视镜出现了左右不动作的现象，通过原理分析、检测和诊断，发现故障在于驱动电机电源连接器锈蚀而造成电源电路接触不良，经更换后故障彻底排除，总结了自已在维修过程中的经验。
关键词：本田雅阁2.3 电动后视镜不动作故障排除1 前言随着汽车科技的进步，电动后视镜采用了电脑控制，驾驶员在车内便可以很方便地操纵和控制车外后视镜的上下和左右偏摆角度，从而可以满足驾驶员的最佳视线要求，进一步提高了行驶的安全性。
2 电动后视镜介绍2.1 电动后视镜功能2.1.1 后视镜的记忆存储功能每个驾驶员可根据自己身高和驾驶习惯，以及座椅及转向盘的最佳舒适性来调整后视镜的最佳视角，然后进行记忆存储。
当其他人驾驶汽车后，或被他人调整已记忆的视角后，由于存储的存在，驾驶员都可以非常轻松地开启记忆存储功能，使所有内在设施恢复至已设定状态。
2.1.2 后视镜加热除霜功能有的后视镜增设了加热除霜功能。
例如采用了电加热除霜镜片，驾驶员可以开启加热除霜功能，清洁镜面的积雾、积霜和雨水等。
2.1.3 后视镜的自动折叠功能该功能可防擦伤及缩小停车泊位空间，保证在后视安全性上把损害程度降低到最小。
2.1.4 带刮水器、洗涤器的后视镜有些后视镜增设了刮水器和洗涤器，用于挂去外后视镜上的雨、雪、泥浆及灰尘等。
可以在各种情况下清晰地观察到车外情况。
2.2 电动后视镜结构和原理后视镜有两个能上下、左右灵活转动的电机、永久磁铁和霍尔集成电路等组成。
根据霍尔集成电路产生的信号电压，可对后视镜所在的位置进行检测。
有的后视镜还带有可伸缩功能，由后视镜伸缩开关控制电动机工作，驱动伸缩传动装置带动后视镜收回和伸出。
3 故障现象一款本田雅阁2.3轿车，已行驶20余万公里，在一次洗车后，右侧电动后视镜出现了左右不动作的现象，但上下倾斜还可调，而左侧后视镜则无故障。
2014款比亚迪速锐电动外后视镜无法折叠故障检修方案设计。
2014款比亚迪速锐电动外后视镜无法折叠故障检修方案设计。
（实用版）
目录
1.故障现象
2.故障原因
3.检修方案
4.故障总结
正文
一、故障现象
2014 款比亚迪速锐电动外后视镜无法折叠，可能导致驾驶员在行驶过程中无法及时调整后视镜角度，影响行车安全。
二、故障原因
1.电动折叠系统故障，导致无法正常折叠后视镜。
2.线路故障，可能导致信号传输不畅，影响电动折叠功能的正常使用。
3.折叠机构故障，可能导致后视镜无法正常折叠。
三、检修方案
1.对电动折叠系统进行检查，查看是否有故障。
可以检查电机、控制器等部件是否正常工作。
2.检查线路是否通畅，有无破损、短路等情况。
可以进行线路检修或更换。
3.检查折叠机构是否异常，如有问题则进行更换或维修。
4.在排除其他故障后，可以尝试重新启动车辆，看是否能够恢复正常。
四、故障总结
比亚迪速锐电动外后视镜无法折叠的故障，可能是由电动折叠系统故障、线路故障或折叠机构故障引起的。
在检修过程中，应先检查电动折叠系统，再检查线路和折叠机构。
奇瑞艾瑞泽5电动后视镜的故障排查张金军
奇瑞艾瑞泽5电动后视镜的故障排查张金军发布时间：2021-08-12T07:23:53.799Z 来源：《防护工程》2021年12期作者：张金军[导读] 随着科学技术的不断进步，汽车后视镜不断电动化、智能化，功能也在不断增加，从最开始的手动调节后视镜，到电动调节后视镜，再到目前的智能化后视镜。
奇瑞新能源汽车股份有限公司安徽省芜湖市 241000摘要：汽车后视镜俗称倒车镜，通常分为车外和车内两种。
车外后视镜主要功用是让驾驶员观察汽车左右两侧后方的行人、车辆以及其他障碍物的情况，确保行车或倒车安全。
后视镜虽小，但在行车过程中对驾驶员的帮助很大，对安全起着至关重要的作用，万一出现故障一定要及时检修，确保行车安全。
关键词：电动后视镜；后视镜故障；后视镜维修引言随着科学技术的不断进步，汽车后视镜不断电动化、智能化，功能也在不断增加，从最开始的手动调节后视镜，到电动调节后视镜，再到目前的智能化后视镜。
后视镜主要是观测车辆左右后方视野情况，其镜片调节功能至关重要，本文以目前市场上常见的奇瑞艾瑞泽5车型为例，详细介绍下汽车电动调节后视镜的检修排查方法。
一、电动后视镜的工作原理电动车外后视镜主要由直流电机、车镜支架、连接机构、镜面玻璃等构成。
直流电动机采用双向永磁式，每个后视镜安装两个，一个电机控制上下方向的转动，另一个电机控制左右方向的转动。
每个电动后视镜都用一个独立控制开关控制，选择开关按钮可以选择左或右后视镜进行单独控制，调节控制杆可多方向移动，可使一个电机工作或两个电机同时工作。
有的电动后视镜还带有折叠功能，由折叠开关控制折叠电动机工作，使后视镜伸出或缩回。
随着后视镜技术的发展，后视镜还同时集成了转向灯功能、加热功能或摄像头功能。
二、艾瑞泽5 后视镜功能介绍艾瑞泽5的后视镜调节开关位于驾驶员侧仪表台左下方，后视镜选择开关和调节开关集成在一起。
向左拨动，左后视镜被选中；向右拨动，有后视镜被选中。
左或右选择完毕，才可以对镜片的上下左右方向进行调节。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
视频 4：检查后视镜开关各端子间 连通情况
4．修复故障 更换后视镜组合开关，再次测试后 视镜开关分别在“升、降、左、右”时 各端子间连通情况。结果显示 D03 插座 7 和 8、5 和 7 端子间电阻电阻在 1-2Ω 之间，数值正常。
6
汽车检测与维修技术专业系列课程
《汽车车身控制系统故障诊断与修理》—企业案例
徐艳
现代索纳塔轿车外后视镜采用电 动后视镜，主要装配在外车门上，其外 部形状如图所示，一般与转向灯集成制 作。
1、结构 电动式外后视镜的镜片后面装有 驱动机构，它由小型可逆式直流电动 机、减速齿轮、电磁离合器组成，驾驶 者在车内控制开关对外后视镜进行上 下左右调整，调整范围 30 度以内，并 可以折叠。
视频 3：检查后视镜开关电源
5
汽车检测与维修技术专业系列课程
《汽车车身控制系统故障诊断与修理》—企业案例
3．检查后视镜开关各端子间导通 情况
拆下后视镜开关，后视镜选择开关 打到“左”位，用万用表欧姆档检查后 视镜开关分别在“升、降、左、右”时 各端子间连通情况。结果显示，后视镜 开关分别在“升、降、左、右”时 D03 插座 7 和 8、5 和 7 端子间电阻为 0Ω ， 说明后视镜开关端子间断路。
车辆型号 现代索纳塔 2.0
发动机型号 PSA RFN 10LH3X
出厂年代 2005-08
购车日期 2005-10-12
行驶里程 89276
行驶路面 城市道路
因交通事故发动机进行大修。
因冷媒泄露、制冷效果不好更换了空调蒸发器。 维修记录
因异响更换了球笼。
车辆在 10 月 9 日刚刚做完保养。
相关资料
7）高压试火法 对高压电路进行搭铁试火，观察电火花状况，判断点火系的工作情况。具体方法是: 取下点火线圈或火花塞的高压导线，将其对准火花塞或缸盖等，距离约 5mm，然后接通起 动开关，转动发动机，看其跳火情况。如果火花强烈，呈天蓝色，且跳火声较大，则表明 点火系工作基本正常；反之，则说明点火系工作不正常。 针对于这个案例，综述如下： 电动后视镜常见故障有：电动后视镜不工作或部分功能不正常。 主要原因：保险丝熔断，线路断路或插接件松脱；开关或电动机有故障等。 诊断与排除：如果两个后视镜都不工作，往往是保险丝熔断，线路断路或插接件松脱 等，也可能是开关有故障。可先查保险丝，然后检查开关上的插接件是否松脱；相关各线 有无断路或接触不良等；最后检查开关。如果是部分功能不正常，很可能是个别电机及控 制开关对应部分有故障或相应线路断路、接触不良等。先查线路，后查开关及电机。
b、用万用表检查 D19 的 7 和 8 端 子电压，万用表显示电压为 0V，说明左 后视镜电机两端无电压。故障可能在后 视镜开关及其供电线路上。
视频 2：检查左后视镜电机工作电 压
2．检查后视镜开关电源 拆下车门，拔出后视镜开关插接 头，用测电笔检查 D03 插头的 3 和 6 端 子，3 端子测试灯亮，供电正常，6 端 子测试灯亮，搭铁正常。故障可能在后 视镜开关上。
1
汽车检测与维修技术专业系列课程
《汽车车身控制系统故障诊断与修理》—企业案例
2、原理 其电路控制如图所示： 每个后视镜都用一个独立的开关 控制。操纵开关能使一个电动机单独工 作，也可使两个电动机同时工作。
电路分析： 首先说明电动后视镜开关中用实 线框和虚线框分别表示操作时总开关 内部的联动情况。在这里我们只讨论一 侧后视镜中一个电动机的工作情况。若 要调节左后视镜垂直方向的倾斜程度， 按下“升/降”按钮。 （1）“升”的过程 实线框“升/ 降”开关中的箭头开关均和“升”接通， 此时电流的方向为：电源→熔丝 30→开 关端子 3→“升右”端子→选择开关中 的“左”→端子 7→左电动后视镜连接 端子 8→“升/降”电动机→端子 6→开 关端子 5→升 1→开关端子 6→搭铁，形 成回路，这时左后视镜向上旋转运动。
装上后视镜开关，再次调试，左右 后视镜各方向调整均正常工作。故障排 除。
视频 5:更换后视镜开关，故障排除
修复验证
交车后使用数月，故障未出现。左右后 视镜各方向调节正常。
回顾总结 回顾该诊断过程，获得一些启示，认识到这些可以帮助我们在以后的汽车车身电路故
障诊断中少走弯路。 汽车车身电路常见故障有断路、短路、电器设备的损坏等。常见的诊断方法有： 1）直观诊断法 汽车电路发生故障时，有时会出现冒烟、火花、异响、焦臭、发热等异常现象。这些
2
汽车检测与维修技术专业系列课程
《汽车车身控制系统故障诊断与修理》—企业案例
（2）“降”的过程 实线框“升/ 降”开关中的箭头开关均和“降”接通， 此时的电流方向为：电源→熔丝 30→开 关端子 3→降 1→开关端子 5→左电动后 视镜连接端子 6→升/降”电动机→“左 电动后视镜连接端子 8→开关端子 7→ 选择开关中的“左”→“降左”端子→ 开关端子 6→搭铁，形成回路，此时后 视镜向相反的方向旋转。
《汽车车身控制系统故障诊断与修理》—企业案例
b、把蓄电池电压分别加到电动后 视镜连接器端子，端子如左图所示：
8 7
6
8 7
6
c、检查电动机的工作情况，电机 的动作及接线示意图如左图所示。
8 7
6
86 7
故障症状 车主描述
初诊印象
点火开关打到 on 上，左后视镜各方向不能调节，右后视镜调节正常。 右后视镜调节正常，则电瓶电量
充足，且后视镜线路总保险没有熔 断，推断可能是后视镜开关或左后视 镜电机损坏。
视频 1：检查左右后视镜工作情 况
故障诊断与排除
4
汽车检测与维修技术专业系列课程
《汽车车身控制系统故障诊断与修理》—企业案例
1．左后视镜电机电源的检查 从车门上取下装饰件和螺钉，拔下 电机电源插接头，后视镜选择开关打到 “左”位， a、用测电笔检查 D19 插头的 1 和 2 端子电压，测电笔灯亮，说明左后视镜 加热器工作正常。
7
汽车检测与维修技术专业系列课程
《汽车车身控制系统故障诊断与修理》—企业案例
温表传感器有故障或该线路有搭铁。 6）低压搭铁试火法
即拆下用电设备的某一线头对汽车的金属部分(搭铁)碰试而产生火花来判断。这种方 法比较简单，是广大汽车电工经常使用的方法，搭铁试火法可分为直接搭铁和间接搭铁两 种。所谓直接搭铁，是未经过负载而直接搭铁产生强烈的火花。例如，我们要判断点火线 圈至蓄电池一段电路是否有故障，可拆下点火线圈上连接点火开关的线头，在汽车车身或 车架上刮碰,如果有强烈的火花，说明该电路正常，如果无火花产生，说明该段电路出现 了断路。间接搭铁是通过汽车电器的某一负载而搭铁产生微弱的火花来判断线路或负载是 否有故障。例如，将传统点火系断电器连接线搭铁（回路经过点火线圈初级绕组），如果 有火花，说明这段线路正常；如果无火花，则说明电路有断路。特别值得注意的是，试火 法不能在电子线路汽车上应用。
电动后视镜的左右运动的电路分 析与此类似，此处不再赘述。
3. 电动后视镜的检查 （1）后视镜开关的检查 a、从仪表板上取下后视镜开关； b、用万用表检查各开关端子间是 否导通，见左图，若导通情况与规定不 符，则更换后视镜开关。
（2）车门后视镜电机的检查 a、从车门上取下装饰件和螺钉， 见左图；
3
汽车检测与维修技术专业系列课程
障的电路短接,观察仪表指针变化或电器设备工作状况，从而判断出该电路中是否存在断 路故障。
4）试灯法 试灯法就是用一只汽车用灯泡作为试灯，检查电路中有无断路故障。 5）仪表法 观察汽车仪表板上的电流表、水温表、燃油表、机油压力表等的指示情况，判断电路 中有无故障。例如，发动机冷态，接通点火开关时，水温表指示满刻度位置不动，说明水
汽车检测与维修技术专业系列课程
《汽车车身控制系统故障诊断与修理》—企业案例
汽车维修企业案例
企业案例 现代索纳塔电动后视镜不能调节故障检修
企业名称 北京现代顺新 4S 店
完成日期 2010-10-21 主修人
许崇霞
汇总人
车辆信息
车主性别 女
车主驾龄 5 年
生产厂家 北京现代汽车有限公司
燃料
汽油 93#
现象可直接观察到，从而可以判断出故障所在部位。 2）断路法 汽车电路设备发生搭铁（短路）故障时，可用断路法判断，即将怀疑有搭铁故障的电
路段断开后，观察电器设备中搭铁故障是否还存在，以此来判断电路搭铁的部位和原因。 3）短路法 汽车电路中出现断路故障，还可以用短路法判断，即用起子或导线将被怀疑有断路故
