苏科版初中物理第十五章电功和电热单元试题1
九年级物理上册第十五章《电功和电热》测试卷-苏科版(含答案)
九年级物理上册第十五章《电功和电热》测试卷-苏科版（含答案）时间：60分钟总分：100分一、选择题(每小题5分,共25分)1. 如图是小明设计的家庭电路的电路图,下列对此电路图的分析错误的是 ( )A.保险盒接法错误,保险盒应该安装在火线上B.两孔插座接法错误,其左端导线应该接在零线上C.开关和灯泡接法正确,开关接在零线上符合安全用电原则D.三孔插座接法正确,使用电冰箱时,插头应插在三孔插座上2. 有两个额定电压相同的电热水壶甲和乙,甲的额定功率为1 800 W,乙的额定功率为1 200 W.两个电热水壶都正常工作时,下列说法中正确的是( )A.甲电热水壶两端的电压较高B.电流通过甲电热水壶做功较快C.通过两个电热水壶的电流相等D.相同时间内,两个电热水壶消耗的电能一样多3. 将规格为“2.5 V0.3 A”的小灯泡L1和规格为“3.8 V0.3 A”的小灯泡L2串联,接在3 V的电源上,忽略灯丝电阻随温度的变化,下列判断正确的是 ( )A.L1的电阻大于L2的电阻B.L1的亮度比L2的亮度更小C.两只灯泡都正常发光D.两只灯泡实际功率相等4. 如图甲所示的电路中,电源电压为3 V且恒定不变,小灯泡的额定电压为2.5 V,图乙是小灯泡的I-U图像.闭合开关S后,下列判断正确的是 ( )A.滑动变阻器的滑片P向左移动,灯泡变暗B.小灯泡的电阻不随温度的改变而改变C.滑动变阻器的滑片P向右移动,电压表的示数变小D.小灯泡正常发光时,滑动变阻器的功率是0.1 W5. 如图所示是“探究电流通过导体时产生热量的多少与哪些因素有关”的实验装置.两个透明容器中密封着等量的空气,下列说法错误的是 ( )A.U形管液面高度变化是因为容器中的气体热胀冷缩B.通电后透明容器中气体的内能增大是通过做功的方式改变的C.图甲中,通电一段时间后左右两边容器内电阻产生的热量之比是1∶2D.图乙所示的装置可以用来探究电流通过导体产生的热量多少跟电流大小的关系二、填空题(每空4分,共24分)6. 某电吹风工作6 min,能使如图所示的电能表的转盘转过120转,则该电吹风消耗的电能为kW·h,电功率为W,这些电能可供一只“220 V10 W”的LED灯正常工作h,一只这样的LED灯与一只“220 V100 W”的白炽灯正常发光时亮度相当,若LED灯正常发光时的效率为80%,则白炽灯正常发光效率为.7. 某电热水器简化电路如图所示,保温功率为220 W,加热功率为1 100 W,R1和R2均为定值电热丝,S为自动开关,电热丝R1的阻值为Ω;如果该电热水器的热效率为80%,将2 L的水从12 ℃加热至沸腾,需要 s.三、作图题(5分)8. 投影仪灯泡功率很大,所以需要风扇散热,使用后,应先关闭灯泡L,再关闭风扇M;请用笔画线表示导线,把电路连接完整.要求实现:先断开开关S1,灯泡熄灭,风扇继续转动,再断开开关S2,风扇才停止转动:若只闭合开关S1,灯泡不亮.四、实验探究题(第9题12分,第10题14分,共26分)9. 某科学小组对电流通过导体产生热的多少与哪些因素有关进行了研究.装置如图,甲、乙两个烧瓶内装满煤油,瓶塞上各插1根玻璃管,瓶内各装1根阻值不同的电阻丝R甲和R 乙.猜想一:电热跟电流的大小有关,电流越大电热越多.猜想二:电热跟导体的电阻大小有关,电阻越大电热越多.为验证猜想一,设计以下方案:①将电阻丝R甲和R乙串联在电路中,标出2根玻璃管内液面的位置,闭合开关记下电流表的读数I1,经过一段时间后标出2根玻璃管内液面的位置;②断开开关,当2根玻璃管中的液面降到原来的高度后,减小滑动变阻器接入电路的阻值,闭合开关,记下电流表的读数I2,经过相同时间后标出2根玻璃管内液面的位置.请回答下列问题:(1)为使实验现象明显,经常会采用转换或放大的思想,为比较电热丝产生热量的多少,实验中体现这些思想的设计有(写出一条即可).(2)为验证猜想一,必须比较同一个烧瓶中前后两次玻璃管内液面上升的高度,原因是.(3)科学研究倡导有依据的猜想,请说出生活中支持猜想二的一个实例: .10. 在“探究小灯泡在不同电压下工作时的电功率是否相同”实验中,实验室提供了如下器材:电源(电压U恒为8 V),滑动变阻器(规格为“20 Ω 2 A”),小灯泡(额定电压U额= 2.5 V,额定功率小于1.2 W),两个阻值分别为10 Ω、20 Ω的定值电阻(定值电阻用R0表示).(1)为使小灯泡两端电压有一较大的调节范围,小聪设计了如图甲所示的电路,请用笔画线代替导线,完成图乙中实物电路的连接.(2)正确连接电路后,进行实验,记录的数据如下表所示.当电压表示数为2.5 V时,电流表示数如图丙所示,小灯泡的额定功率为W.(3)分析表中数据可得出结论:小灯泡工作时,电功率随电压的增大而.根据数据还可判断出,小聪在实验中选用的是R0= Ω的定值电阻.(4)完成实验后,爱动脑筋的小聪又想出一种测量小灯泡额定功率的方法,设计了如图丁所示的电路,所用电压表量程为“0~15 V”,请将以下实验步骤补充完整.①检查电路无误后,闭合开关S,将开关S1拨至“1”,调节滑动变阻器滑片直至电压表示数为;②滑片不动,再将开关S1拨至“2”,读出电压表示数为U0;③小灯泡的额定功率P额= .(用U额、U0、R0表示)若步骤②中,在将开关S1拨至“2”时,不小心将滑片向右移动了少许,其他操作正确,则测出的小灯泡额定功率(填“偏大”或“偏小”).五、计算题(共20分)11. 如图甲所示是食堂为餐具消毒、烘干的保洁消毒柜,其内部电路如图乙所示,S1为温控开关,S2为门控开关,R为加热管,S1和S2均闭合时,消毒柜的总功率为1 250 W,臭氧发生器的功率为150 W.(1)关闭柜门,门控开关S2闭合,臭氧发生器工作10 min所消耗的电能是多少?(2)求消毒柜正常工作时通过加热管R的电流和R的阻值.(3)若在消毒柜中放入100 kg的不锈钢餐具,将其从15 ℃加热到70 ℃,共消耗了1.5 kW·h电能,消毒柜加热不锈钢餐具的效率是多大?(结果保留至0.01%)[不锈钢的比热容c钢=0.46×103J/(kg·℃)]参考答案一、选择题1.C 若控制灯泡的开关安装在零线和灯泡之间,则当开关断开时,灯泡与火线仍是连通的,人接触灯泡时容易发生触电事故,不符合安全用电原则,故C错误,符合题意.2.B 甲、乙电热水壶的额定电压相同,正常工作时,两电热水壶两端的实际电压也相同,A错误;甲的额定功率大于乙的额定功率,说明正常工作时电流通过甲电热水壶做功可知,因为P甲>P乙,U甲=U乙,故I甲>I乙,C错误;由W=Pt可知,当t相等快,B正确;由I=PU时,由于P甲>P乙,故W甲>W乙,D错误.3.B 根据R=U,可知L1的电阻小于L2的电阻,A错;两灯串联在3 V的电源两端时,通过I计算可知电路中的电流小于0.3 A,因此两灯均不能正常发光,C错;根据P=I2R可知,L1的实际功率小于L2的实际功率,因此L1的亮度比L2的亮度更小,B对,D错.4.D 由题图甲可知,闭合开关S后,灯泡L与变阻器R串联,电压表测滑动变阻器两端的电压,电流表测电路中的电流.滑片P向左移动时,滑动变阻器接入电路的阻值变小,电路的总电阻变小,电路中的电流变大,灯泡的实际功率变大,灯泡变亮,故A错误;由于小灯泡的I-U图像不是一条过原点的直线,即通过小灯泡的电流与小灯泡两端的电压不成正比,说明小灯泡的电阻随温度的变化而变化,故B错误;滑片P向右移动时,滑动变阻器接入电路的阻值变大,根据串联电路的分压规律可知,滑动变阻器两端电压变大,即电压表示数变大,故C错误;当小灯泡两端的电压U L=2.5 V时,小灯泡正常发光,由图像可知小灯泡的额定电流I L=0.2 A,根据串联电路中的电压规律可知,此时滑动变阻器两端的电压U 滑=U-U L=3 V-2.5 V=0.5 V,又由于串联电路中的电流处处相等,所以通过滑动变阻器的电流I滑=I L=0.2 A,此时滑动变阻器的功率P滑=U滑I滑=0.5 V×0.2 A=0.1 W,故D正确. 5.B U形管液面高度变化是因为容器中的气体热胀冷缩,选项A正确;通电后透明容器中气体的内能增大是通过热传递的方式改变的,选项B错误;题图甲中,两电阻丝的电阻之比是1∶2,根据Q=I2Rt,可知通电一段时间后左右两边容器内电阻产生的热量之比是1∶2,选项C正确;题图乙所示的装置中,左右两边容器内电阻丝的阻值相等,两电阻丝中的电流不相等,故该装置可以用来探究电流通过导体产生的热量多少跟电流大小的关系,选项D正确.二、填空题6.【答案】0.1 1 000 10 8%【解析】电能表转盘转120 r,电吹风消耗的电能W=1201200kW·h=0.1 kW·h,电吹风的功率P=Wt =0.1kW·h660h=1 kW=1 000 W;这些电能可供“220 V10 W”的LED灯正常工作的时间t'=WP′=0.1kW·h10×10−3kW=10 h;LED灯的发光效率等于转化为光能的功率与消耗电能的功率(灯的电功率)之比,因10 W的LED灯与100 W的白炽灯在正常发光时亮度相当,所以两灯获得光能的功率相等,则P白η白=P LEDηLED,即100 W×η白=10 W×80%,解得该白炽灯的发光效率η白=8%.7.【答案】176 840【解析】当S断开时,R1和R2串联,电路电阻较大,由P=U 2R可知,电路消耗的功率较小,处于保温状态.当S闭合时,R1短路,此时只有R2接入电路,电路电阻较小,电路消耗的功率较大,处于加热状态.加热状态时,由P=U 2R 可得,R2=U2P加热=(220V)21100W=44 Ω.保温状态时电路的总电阻,由P=U 2R 可得,R串总=U2P保温=(220V)2220W=220 Ω;根据串联电路电阻特点知,R1=R串总-R2=220 Ω-44 Ω=176 Ω.2 L水的质量m水=ρ水V水=1.0×103kg/m3×2×10-3 m3=2 kg.将2 L的水从12 ℃加热至沸腾,水吸收的热量Q吸=c水m水(t-t0)=4.2×103J/(kg·℃)×2 kg×(100 ℃-12 ℃)=7.392×105 J;电热水器的热效率为80%,则电热水器产生的电热为W=Q吸η=7.392×105J80%=9.24×105J.加热状态时,产生这些电热需要的时间t=WP加热=9.24×105J1100W=840 s.三、作图题8.【答案】如图所示.四、实验探究题9.【答案】(每空3分)(1)通过玻璃管内液面上升的高度来反映电热丝产生热量的多少(合理即可) (2)保持前后两次电阻的大小相同(3)相同时间内电水壶中的发热体比连接电水壶的导线放热多(合理即可)10.【答案】 (每空2分)(1)如图所示.(2)1.05 (3)增大10 (4)①5.5 V(或U-U额) ③U额U0R0偏小【解析】(1)电流表应串联在电路中,由于小灯泡正常发光时的电流小于1.2W2.5V=0.48 A,所以电流表应选择0~0.6 A的量程;小灯泡应与定值电阻串联,故应将小灯泡的左接线柱与定值电阻的左接线柱相连.(2)由题图丙知,电流表的示数为0.42 A,小灯泡的额定功率为P=UI=2.5 V×0.42 A=1.05 W.(3)由P=UI和表中数据可得出结论:小灯泡工作时,电功率随电压的增大而增大.当小灯泡两端的电压为3.0 V时,滑动变阻器和定值电阻的总阻值为R'=U′I′=8V−3.0V0.44A≈11.4 Ω,因为R'<20 Ω,所以选用的定值电阻应为10 Ω的.(4)①闭合开关S,将开关S1拨至“1”时,小灯泡、R0与滑动变阻器串联,电压表测R0和滑动变阻器两端的总电压,调节滑动变阻器直至电压表示数为5.5 V 时,小灯泡两端的电压为8 V-5.5 V=2.5 V=U 额,此时小灯泡正常发光;②滑片不动,再将开关S 1拨至“2”,读出电压表示数为U 0,此时电路中的电流 I 0=I 额=U 0R 0;③小灯泡的额定功率P 额=U 额I 额=U 额×U 0R 0=U 额U 0R 0.若在步骤②中不小心将滑片向右移动了少许,则电路中的总电阻变大,电流变小,R 0两端电压变小,使测得的U 0偏小,则测得的额定功率偏小.五、计算题11.解:(1)臭氧发生器工作10 min 消耗的电能W 臭=P 臭t =150 W×10×60 s=9×104 J.(2)加热管R 的功率P 加=P 总-P 臭=1 250 W-150 W=1 100 W,通过加热管的电流I 加=P 加U =1 100 W 220 V =5 A, 加热管的阻值R =U I 加=220 V 5 A=44 Ω. (3)不锈钢餐具吸收的热量Q 吸=c 钢m (t 2-t 1)=0.46×103 J/(kg·℃)×100 kg×(70 ℃-15 ℃)=2.53×106 J, W 总=1.5 kW·h=5.4×106 J,η=Q 吸W 总×100%=2.53×106J 5.4×106J ×100%≈46.85%.。
苏科版九年级物理下册第十五章《电功和电热》测试卷(含答案)
苏科版九年级物理下册第十五章《电功和电热》测试卷（含答案）时间:60分钟满分:100分一、选择题(每小题3分,共30分,每小题只有一个选项符合题意)1.智能手机在生活中应用越来越频繁,当手机“电量”所剩无几时,我们可以采用“省电模式”来延长使用时间,这是通过哪种方式实现的( )A.减小电功率B.增加电池电压C.降低散热能力D.给电池充电2.图所示的用电器中,利用电流热效应工作的是( )A.平板电脑B.电热水壶C.路由器D.电视机3.下列关于电功和电功率的说法正确的是( )A.电流对电动机做了多少功,就有多少电能转化为机械能B.电功率是表示电流做功快慢的物理量C.电能表是用来测量电功率的仪器D.电功率越大,电流做的功也越多4.下列关于生活用电常识的认识中,符合要求的是( )A. 使用测电笔时,手指不能碰到笔尾的金属体B.用三脚插头的用电器也可接入两孔插座中使用C.家庭电路中开关接在火线或零线上都可以D.输电线进户应先接电能表5.白炽灯泡内的钨丝正常工作时的温度在 2 000 ℃左右(钨的熔点是3410 ℃),长期使用后,钨丝因为发生升华现象而变细,导致白炽灯的使用寿命缩短.下列说法中正确的是( )A.钨丝的电阻变大,实际功率变大B.钨丝的电阻变大,实际功率变小C.钨丝的电阻变小,实际功率变小D.钨丝的电阻变小,实际功率变大6.如图所示,灯泡L1、L2上分别标有“6 V 3 W”“6 V 6 W”字样,电源电压不变,开关S闭合.①只闭合S1,灯泡L1、L发光;②只闭合S2,灯泡L2、L发光.灯泡L在②中与在①中相比(设灯丝电阻不变)( )A.电功率较大,亮度较亮B.电功率较小,亮度较暗C.电功率相同,亮度相同D.电功率较大,亮度较暗7.如图所示,将三个相同的空烧瓶分别用完全相同的气球密封,用三段阻值不同的电阻丝(R1<R2<R3)分别给三个烧瓶中的空气加热,通电一段时间后,下列说法正确的是( )A.体积变化最大的气球是aB.体积变化最大的气球是bC.体积变化最大的气球是cD.三个气球的体积变化相同8.如图是小轩家的部分电路.下列说法正确的是( )A.若熔断器熔丝熔断了,可以用铜丝代替B.若导线cd间断路,仍然可以安全使用三孔插座C.若闭合开关S,灯泡L不发光.用试电笔检测e点,氖管不发光,则说明灯丝一定断了D.若ab间断路,灯泡L仍能正常工作9.如图所示,电源电压为4.5 V,电流表的量程为“0~0.6 A”,滑动变阻器的规格为“10 Ω 1 A”,小灯泡L标有“2.5 V 1.25 W”(不考虑温度对灯丝电阻的影响),在保证各元件安全的情况下,移动滑动变阻器的滑片,下列说法正确的是( )A.小灯泡的额定电流是0.6 AB.电流表示数的变化范围是0.3~0.5 AC.电压表示数的变化范围是0~3 VD.电路的最大电功率是1.25 W10.如图是科技小组为养鸡场设计的调控光照和室温设备的电路图.此设备的作用是夜晚对鸡舍内加温,同时增加光照量,白天只进行适当保温,不进行灯光照射,从而增加鸡的产蛋量.电路图中R1、R2是电热丝,L为照明灯泡(L的电阻不随温度变化),2R1=R2=R L.S1、S2同时断开或闭合,以实现白天和夜晚的用电要求.开关S闭合时,下列说法错误．．的是( )A.S1、S2同时断开时,设备运行处于白天用电状态B.S1、S2同时闭合时,设备运行处于夜晚用电状态C.S1、S2同时断开时,在相同时间内R1和R2产生的热量之比为2∶1D.S1、S2同时闭合时,若电流表示数为6 A,则R1的实际功率为880 W二、填空题(每空2分,共36分)11.在家庭电路中,触电事故通常是由人直接或间接与(选填“火线”或“零线”)接触造成的.如图所示的几种情况中可能会发生触电事故的是.12.小明的手机电池铭牌上的部分参数如表所示.表中有一个错误的物理量,是,原因是;经检测该手机正常通话时的电功率约为1 W,则该手机充满电后能连续通话的最大时长是h.型号BL-5F额定功率 3.5 W·h电池容量 3 000 mA·h额定电压 3.7 V13.如图甲所示是某款可充电电池,在图乙所示的铝箔条上的A、B、C三处剪出宽度相同的缺口.将铝箔条的两端连到电池的两极上,由于铝箔的电阻很小,会造成电池,铝箔条上会产生大量的热,缺口(选填“A”“B”或“C”)处的发热功率最大,最容易烧断.甲乙14.如图所示是某同学家中的电能表,现用它测量一只灯泡的实际功率.他关掉其他用电器只让该灯泡工作,电能表转盘转过6 r用时10 min,这段时间灯泡消耗的电能是kW·h,灯泡的实际功率是W.15.如图是一款分拣快递的智能机器人“小黄人”,它能自动识别二维码、自己定位和认路,将快递运输到对应的出口.某款“小黄人”铭牌上标有电池容量“2 000 mA·h”,工作电压15 V,该机器人的电池充满电时储存的电能是J.若充电一次可供“小黄人”正常工作10 h,则该“小黄人”正常工作时的电功率为W.16.图甲是某同学自制的电子秤的原理图,电源电压一定,R0是定值电阻,压力表是电压表改装成的,R是压敏电阻,其阻值随所受压力F的大小变化的关系如图乙所示.闭合开关,当踏板上的压力增大时,通过R的电流;当踏板上的压力减小时,电路的总功率.(均选填“增大”“减小”或“不变”)17.如图所示为便携式小风扇,其中有一个直流电动机,该直流电动机的额定电压为3 V,线圈内阻为1 Ω,正常工作时电流为0.2 A,则其额定功率为W.该电动机正常工作5 min,消耗的电能为J,线圈产生的热量为J.18.小明设计的能控制自动水龙头的电路如图甲所示,可变电源接在EF两端,可变电源提供的电压随时间周期性变化的关系如图乙所示.R为5 Ω的定值电阻,A.当R的电功率满足P R≥为一种特殊的电子元件,其两端的电压恒为电源电压的135 W时,自动水龙头启动出水.当t=9 s时电阻R的电功率为W;该电路持续工作3 min,出水时间共为s.三、作图题(共4分)控制,压缩机M 19.如图为冰箱工作时的部分电路示意图.冰箱内照明灯由开关S1○由开关S2控制.根据题意,将图连接完整,并符合安全用电原则.四、实验探究题(共14分)20.(5分)为了比较不同物质的吸热能力,物理兴趣小组在实验室利用老师提供的器材连接好如图所示的电路,A瓶中装的是水,B瓶中装的是煤油,两瓶中用的是电阻均为5 Ω的电热丝.(1)为了确保实验的准确性,水和煤油的质量和初温必须相等.闭合开关后,经过一段时间发现瓶中的温度计的示数升高得多.(2)接着,兴趣小组探究“通电导体产生热量的多少和电阻的关系”,他们又准备了如下的物品:足量的水和煤油、天平、10 Ω的电热丝两根、电流表和电压表各一只、秒表等.要完成实验,他们应该在原来的装置上进行的调整是:①将A瓶中的水换成与B瓶中等质量的煤油;②.(3)最后,小明和小红又利用此装置探究了“通电导体产生热量的多少和电流的关系”,并根据记录数据大致画出了产生的热量和电流的平方的关系图像,其中正确的是.(填序号)A B C D21.(9分)在做测量小灯泡额定功率的实验时,所用小灯泡的额定电压为2.5 V,额定功率不超过1.5 W.(1)小明和小红先用“伏安法”测小灯泡的额定功率,他们连好的部分电路如图甲所示,请你用笔画线代替导线,将图中的实物电路连接完整.甲(2)小明在实验中连接好电路,闭合开关后,移动滑动变阻器的滑片P,发现小灯泡始终不亮,电压表有示数,电流表无示数,原因可能是.(3)排除故障后,小明同学闭合开关,移动滑动变阻器的滑片P到某一点时发现电压表、电流表指针偏转情况如图乙所示,此时通过小灯泡的实际电流是A,此时小灯泡的亮度(选填“正常”“较亮”或“较暗”),要想测出小灯泡的额定功率,需要把滑片P向(选填“A”或“B”)端移动.乙丙(4)小明和小红尝试用其他方法测该小灯泡的额定功率.他们设计的电路如图丙所示,请你把他们的实验步骤补充完整,并根据他们的实验数据计算出小灯泡额定功率的大小(电源电压保持不变).a.选择电压表的合适量程,闭合开关S和S2,滑片移到最左端,读出电压表示数为4.5 V.b.选择电压表的合适量程,闭合开关S和S1,移动滑片直到电压表示数为小灯泡的额定电压2.5 V.c.保持滑片位置不变,闭合开关,读出此时电压表示数为2.7 V.则小灯泡的额定功率是W.五、综合应用题(共16分)22.(8分)图甲为一款利用高温水蒸气熨烫衣服的挂烫机,它的额定电压为220 V,其内部电路如图乙所示,它有大小两个加热挡位,只闭合开关S1时为小功率挡,同时闭合S1、S2时为大功率挡,电热丝的阻值R1=R2=88 Ω.当挂烫机正常工作时,求:甲乙(1)使用小功率挡时,挂烫机的工作电流;(2)大功率挡的额定功率;(3)若加热效率为90%,使用大功率挡将水箱中0.2 kg的水从10 ℃加热到100 ℃所需的时间.[c水=4.2×103 J/(kg·℃),结果保留整数]23.(8分)小明将废旧电热器上规格为“220 V 968 W”的完好电热丝R0拆下,用于制作电烘箱,设计电路如图甲所示.经过多次试验,当选用的电阻R1的阻值为5 Ω时,刚好满足箱体内烘干功率的要求.(不考虑温度对电阻的影响)甲乙(1)电热丝R0的阻值是多少?(2)图甲中整个电路工作时的电流是多少?整个电路工作1 h产生的热量是多少?(3)图甲电路工作时存在着电能没有被充分利用的不足.在保证箱体内烘干功率及R0不变的情况下,请你针对电路中的不足进行改进,在图乙中将改进后的电路图补充完整,并在图中标出相关电阻的阻值.(此问不要求写出计算过程)参考答案1.A2.B3.B4.D5.B6.A7.C8.D9.B 10.C11.火线甲、丙12.额定功率W·h是电功(或电能)的单位,而额定功率的单位是W(合理即可) 11.113.短路A14.0.002 1215.1.08×105 316.增大减小17.0.6 180 1218.20 9019.如图所示.20.(除标注外,每空2分)(1)B(1分)(2)将A瓶内5Ω的电热丝换成10Ω的(3)A21.(除标注外,每空1分)(1)如图所示.(2分)(2)小灯泡断路(3)0.42 较暗B(4)S和S21.25(2分)22. (1)使用小功率挡时,挂烫机的工作电流I=UR1=220V88Ω=2.5 A (2分)(2)根据电路图可知,同时闭合S 1、S 2时,R 1、R 2并联,根据P=UI ,I=UR 可得,R 1的电功率P 1=U 2R 1=(220V)288Ω=550 WR 2的电功率P 2=U 2R 2=(220V)288Ω=550 W大功率挡的额定功率P=P 1+P 2=1 100 W (3分)(3)水吸收的热量Q 吸=c 水m Δt =4.2×103 J/(kg ·℃)×0.2 kg ×(100 ℃-10 ℃)=7.56×104 J由η=Q 吸W ×100%可得,W=Q 吸η=7.56×104J90%=8.4×104 J由P=W t 可得,t=W P =8.4×104J1100W ≈76 s(3分)23.(1)由P=UI 和I=UR 得,电阻丝的阻值R 0=U 额2P 额=(220V)2968W=50 Ω (2分) (2)整个电路工作时的电流I=UR =U R0+R 1=220V50Ω+5Ω=4 A (2分)整个电路工作1 h 产生的热量Q=I 2Rt=I 2(R 0+R 1)t =(4 A)2×(50 Ω+5 Ω)×1×3 600 s=3.168×106 J (2分) (3)如图所示.(2分)(1)由P=UI 得,电阻丝的额定电流I 额=P 额U 额=968W220V =4.4 A由I=UR 得,电阻丝的阻值R 0=U 额I 额=220V 4.4A=50 Ω(2分) (2)整个电路工作时的电流I=U R =U R 0+R 1=220V50Ω+5Ω=4 A(2分)整个电路产生的热量Q=W=UIt =220 V ×4 A ×1×3 600 s=3.168×106J(2分)(3)如图所示.(2分)。
苏科版九年级物理下册第十五章电功和电热 单元测试题
第十五章电功和电热一、选择题(每题2分，共24分)1．下列选项中，利用电流的热效应工作的家用电器是( )A．油烟机B．电热毯C．洗衣机D．电风扇2．小明在中国科技馆看到“1度电的意义”展品后，绘制了1度电可供他家中的一些额定电压相同的用电器分别在额定功率下持续工作的时间图像，如图1所示．关于图中家用电器的比较，下列说法中正确的是( )图1A．浴霸正常工作时的电流最小B．节能灯正常工作时的电压最大C．电风扇的额定功率比白炽灯的额定功率大D．节能灯正常工作时的电流比白炽灯正常工作时的电流大3．下列关于电功和电功率的说法中正确的是( )A．电流越大，电流做功越多B．电功率越大，电流做功越多C．电流做功越快，电功率越大D．电流做同样多的功，用的时间越长，电功率越大4．家庭电路中，熔丝的主要作用是( )A．可以节省电能B．防止电路中出现短路C．限制用电器的电功率D．当电路中电流过大时自动切断电路5．关于家庭电路和安全用电，下列说法中正确的是( )A．空气开关跳闸，一定是电路发生了短路B．控制电灯的开关应接在火线与电灯之间C．使用测电笔时，必须用手直接接触金属笔尖D．一般对人体而言，只要电压不高于220 V就是安全的6．下列情况中不会使空气开关断开的是( )A．用电器总功率过大B．短路C．开关内两根线相碰D．电路中总电流过大7．下列四个灯泡正常发光时，最亮的是( )A．“220 V 25 W”B．“220 V 60 W”C．“100 V 60 W”D．“100 V 100 W”8．将一个标有“6 V 9 W”字样的灯泡(灯丝电阻不变)接入某电路，测得灯泡两端的电压是2 V，那么这个灯泡的实际功率等于( )A．9 W B．3 W C．6 W D．1 W9．要使一个电热器在单位时间内放出的热量减少一半，应该( )A．使通过电热器的电流减小一半B．使加在电热器两端的电压减小一半C．使电热器的电阻减小一半D．使加在电热器两端的电压和它的电阻都减小一半10．王老师的新家买了250 W的电视机一台，300 W的洗衣机一台，100 W的电冰箱一台，2200 W的柜式空调一台，250 W的电脑一台，800 W的电饭锅一个，40 W的照明灯8盏．请为王老师选择一种合适的电能表( )A．“220 V 5 A”B．“220 V 15 A”C．“220 V 20 A”D．“220 V 30 A”11．如图2所示是一个体重测试仪的工作原理图，有关它的说法中正确的是( )图2A．体重测试仪所测体重越大，体重显示表的示数越小B．体重测试仪电路由于缺少开关，始终处于通路状态C．体重显示表是用电流表改装成的D．体重测试仪所测体重越大，电路的总功率越小12．如图3所示是电阻甲和乙的U－I图像，下列说法中正确的是( )图3A．甲的电阻值保持10 Ω不变B．乙的电阻值保持20 Ω不变C．甲、乙并联在电路中，当电源电压为2 V时，电路的总功率为0.6 WD．甲、乙串联在电路中，当电路电流为0.2 A时，电路的总功率为0.6 W二、填空题(每空1分，共21分)13．在家庭电路中，电视机与空调之间的连接方式是________联的；灯泡与控制灯泡的开关之间是______联的，且开关要接在________(选填“火线”或“零线”)与灯泡之间．对人体的安全电压一般不高于________．14．有一台电动机，额定电压为3 V，额定电流为1 A，电动机线圈电阻为0.5 Ω.这台电动机正常工作1 min，消耗的电能为________J，产生的热量为________J，输出的机械能为________J.15．如图4所示，电源电压为9 V，当闭合S、S1，断开S2时，调节滑片P，使电压表的示数为 5 V，此时电流表的示数为 1 A，小灯泡正常发光，则小灯泡的额定功率为________W．若保持滑片P位置不动，闭合S、S2，断开S1，电流表的示数增大了0.5 A，则定值电阻R0的阻值为________ Ω，此时R0的功率为__________W.图416．小明家的电能表如图5所示，此时该电能表的示数为____________；小明家还有一个“220 V1500 W”的电热水器，正常工作10 min产生的热量为________J；若将其单独连接在家庭电路中，发现电能表上的转盘在120 s内转了125圈，则电热水器的实际功率为________W，他家的实际电压________(选填“大于”“小于”或“等于”)220 V.图517．如图6所示，在三线插座的A、B、C三孔中，连接火线的是______孔，通过三线插头和家用电器的金属外壳相连的是________孔．图618．图7是某电水壶的铭牌，该电水壶正常工作1 min产生__________J的热量，如果这些热量的84%被冷水吸收，能使 2 L的冷水温度升高________℃.[c水＝4.2×103 J/(kg·℃)]719．如图8甲所示，电源电压为6 V恒定不变，滑动变阻器R2的最大阻值是20 Ω.闭合开关，滑动变阻器的P－R图像如图乙所示，则R1＝________Ω；当滑片滑至最右端时，电流表的示数为________A，通电10 s，电流通过R1产生的热量是________J.图8三、作图题(6分)20．如图9所示，家庭电路中有一盏用声控开关和光控开关控制的电灯，电灯只有在光线昏暗并且有人经过时才会发光，同时电路中接入了一只三线插座，请用笔画线代替导线将图中电路连接完整．图9四、实验探究题(共25分)21．(10分)如图10所示，甲、乙两个完全相同的烧瓶内有阻值分别为R甲、R乙的电阻丝，瓶中插入温度计a、b.(1)利用此装置探究电流通过导体产生的热量与哪些因素有关时，在两瓶中加入质量、初温都相同的煤油．闭合开关一段时间，可以通过观察________________________，来判断电阻丝产生热量的多少．此方案是探究________和通电时间相同时，电流通过电阻丝产生的热量与________大小的关系．(2)在甲、乙两瓶内换用质量、初温都相同的不同液体，且电阻丝的阻值R甲________R乙时，可以比较不同物质的吸热能力．若温度计a比温度计b示数升高得快，则甲、乙两瓶内液体的比热容关系是c甲________c乙．(均选填“>”“<”或“＝”)图10图1122．(15分)在“测量标有‘2.5 V’字样小灯泡的电功率”的实验中，实验室提供的器材有电压表、电流表、开关、电压为4.5 V的电源和标有“30 Ω0.5 A”字样的滑动变阻器，小宇同学已连接好如图11甲所示的部分实验电路．(1)请用笔画线代替导线将电路连接完整，要求闭合开关后，滑片P向右端移动时小灯泡变亮．(2)连接好电路后，闭合开关，移动滑动变阻器的滑片P，发现小灯泡始终不亮，且电压表的示数为零，电流表的示数不为零，则出现故障的原因可能是______________．(3)排除故障后，调节滑动变阻器，当电压表的示数为2.5 V时，电流表的示数如图乙所示，小灯泡的额定电流为________A，小灯泡的额定功率为________W；小灯泡正常发光时，滑动变阻器接入电路的电阻为________Ω(保留一位小数)．五、计算题(共24分)23．(12分)如图12甲所示是某品牌家用蒸汽电熨斗的示意图，其铭牌如下表所示，使用时储水器中的水滴入汽室，加热的铁质底板使水迅速汽化变成蒸汽，从底板喷出．(1)求电熨斗正常工作时的电流．(2)汽熨前先预热，使底板的温度从20 ℃升高到220 ℃，温控开关自动断开．已知底板的质量为1 kg，铁的比热容为0.46×103J/(kg·℃)，求预热过程底板吸收的热量．(3)汽熨时，滴入汽室的水汽化带走热量，当底板温度降到190 ℃时，温控开关自动闭合，当加热到220 ℃时又断开，如此反复，若蒸汽电熨斗按如图乙所示的程序工作，熨一件衣服用时10 min，求总共消耗的电能．图1224.（12分）家庭电路中某电热锅的额定电压是220 V，加热状态的额定功率是1210 W，简化电路如图13所示，S1为温控开关，发热电阻R1与R2的阻值恒定，电阻R2在保温状态与加热状态时的功率之比为4∶25.（1）求电阻R1和R2的阻值.（2）在用电高峰期，家中只有电热锅和电视机工作时，电热锅的实际功率为1000 W（始终处于加热状态），电视机的实际功率为200 W，计算此时通过电视机的电流.图13答案1．B [解析] 油烟机工作时，主要把电能转化为机械能，不是利用电流的热效应工作的，故A 错误；电热毯工作时，主要把电能转化为内能，是利用电流的热效应工作的，故B 正确；洗衣机工作时，主要把电能转化为机械能，不是利用电流的热效应工作的，故C 错误；电风扇工作时，主要把电能转化为机械能，不是利用电流的热效应工作的，故D 错误．2．C [解析] 1度电可供用电器持续工作的时间越短，用电器的额定功率越大；各用电器正常工作电压(额定电压)都相等，都等于220 V ；由P ＝UI 可知额定功率越大的用电器，正常工作时的电流越大．3．C 4.D5．B [解析] 当电路发生短路或严重过载时，空气开关会跳闸，故A 错误；由安全用电原则可知，控制电灯的开关应接在火线和电灯之间，故B 正确；使用测电笔时，必须用手接触笔尾的金属体，不能与金属笔尖接触，故C 错误；不高于36 V 的电压对人体是安全的，故D 错误．6．C 7.D 8.D9．D [解析] 对于电热器来说，电能几乎全部转化为内能，所以有Q ＝W ＝Pt ＝UIt ＝I 2Rt ＝U 2Rt ，对于不同情况要注意选择适当的公式进行判断．对于A 选项，应选用Q ＝I 2Rt ，可知当电流减小一半，其他量不变时，放出的热量是原来的14；对于B 选项，应选用Q ＝U2R t ，当电压减小一半，其他量不变时，放出的热量应是原来的14；对于C 选项，应选用Q ＝U2R t ，电阻减小一半时，电压和时间没有改变，放出的热量是原来的2倍(如果选用Q ＝I 2Rt ，就存在两个变量，因为电阻改变会引起电流的改变)；对于D 选项，也应选用Q ＝U 2Rt ，当电压和它的电阻都减小一半而时间不变时，放出的热量是原来的12.10．C11．C [解析] 体重显示表串联在电路中，是用电流表改装成的；当测试仪所测体重增大时，滑动变阻器的滑片向上移动，接入电路的电阻变小，电路中的电流变大，即体重显示表的示数增大，由P ＝UI 可知，电路消耗的电功率变大；当体重测试仪不工作时，滑片位于绝缘体的位置，电路断路．12．C [解析] 甲的U －I 图像是一条过原点的直线，表示甲的电流与电压成正比，即电压与电流的比值(即电阻)是定值，比值为6 V0.3 A ＝20 Ω.乙的U －I 图像是曲线，所以乙不是定值电阻．甲、乙两电阻并联在电路中，电源电压为2 V 时，甲、乙两电阻两端的电压均为2 V ，由图像可知对应的电流分别为0.1 A 和0.2 A ，所以电路的总电流：I ＝0.1 A ＋0.2 A ＝0.3 A ，电路的总功率：P ＝UI ＝2 V ×0.3 A ＝0.6 W. 甲、乙两电阻串联在电路中，电路中电流为0.2 A 时，通过甲、乙两电阻的电流均为0.2 A ，由图像可知对应的电压分别为4 V 和2 V ，电路的总电压为U ′＝4 V ＋2 V ＝6 V, 电路的总功率为P ′＝U ′I ′＝6 V ×0.2 A ＝1.2 W.13．并 串 火线 36 V 14．180 30 150[解析] 这台电动机正常工作t ＝1 min ＝60 s ，电动机消耗的电能：W ＝UIt ＝3 V ×1 A ×60 s ＝180 J ，产生的热量：Q ＝I 2Rt ＝(1 A)2×0.5 Ω×60 s ＝30 J ， 输出的机械能：W 机械＝W －Q ＝180 J －30 J ＝150 J.15．4 1 2.25 [解析] (1)当闭合S 、S 1，断开S 2时，电压表的示数为5 V ，电流表的示数为1 A ，小灯泡正常发光，小灯泡正常发光时两端的电压：U L ＝U －U R ＝9 V －5 V ＝4 V ，小灯泡的额定功率：P L ＝U L I ＝4 V ×1 A ＝4 W ；(2)变阻器连入电路的阻值：R ＝U R I ＝5 V1 A＝5 Ω，若保持滑片P 位置不动，闭合S 、S 2，断开S 1，R 与R 0串联，电流表测电路中的电流，由电流表的示数增大了0.5 A 可知，此时电路中的电流I ′＝1.5 A ，则此时电路中的总电阻：R 总＝U I ′＝9 V 1.5 A＝6 Ω， 定值电阻R 0的阻值：R 0＝R 总－R ＝6 Ω－5 Ω＝1 Ω，此时R 0的功率：P 0＝(I ′)2R 0＝(1.5 A)2×1 Ω＝2.25 W.16．864.0 kW ·h 9×1051250 小于[解析] 电热水器正常工作时功率为1500 W ，正常工作10 min 产生的热量可利用电热与电功的关系求解，Q ＝W ＝Pt ＝1500 W ×600 s ＝9×105J ．电热水器的实际功率利用P ＝Wt计算，W ′＝125 r 3000 r/（kW ·h ）＝124 kW ·h ；P ′＝W ′t ′＝1.5×105J120 s ＝1250 W<1500 W ，所以他家的实际电压小于220 V.17．B C18．9×1049 [解析] (1)由图知，电水壶正常工作1 min 产生的热量：Q ＝W ＝Pt ＝1500 W ×60 s ＝9×104J ；(2)水的质量：m ＝ρV ＝1.0×103kg/m 3×2×10－3m 3＝2 kg ，产生的热量的84%被冷水吸收，由Q ＝cm Δt 得水升高的温度：Δt ＝84%Q c 水m ＝84%×9×104 J 4.2×103 J/（kg ·℃）×2 kg＝9 ℃.19．10 0.2 4 [解析] (1)由图像可知，当R 2＝10 Ω时，P 2＝0.9 W ，由P ＝I 2R 可得，电路中的电流：I ＝P 2R 2＝0.9 W 10 Ω＝0.3 A ，由I ＝U R 可得，电路中的总电阻：R ＝U I ＝6 V0.3 A＝20 Ω，因串联电路中总电阻等于各分电阻之和，所以，R 1＝R －R 2＝20 Ω－10 Ω＝10 Ω.(2)当滑片P 滑至最右端时，滑动变阻器接入电路中的电阻最大，此时电路中的电流：I ′＝U R 1＋R 2′＝ 6 V10 Ω＋20 Ω＝0.2 A.(3)通电10 s ，电流通过R 1产生的热量：Q 1＝I ′2R 1t ＝(0.2 A)2×10 Ω×10 s ＝4 J. 20．如图所示21．(1)温度计示数的变化 电流 电阻 (2)＝ < 22．(1)如图所示(2)小灯泡短路 (3)0.24 0.6 8.3[解析] (1)将电流表与灯泡串联，选择0～0.6 A 的量程；电压表与灯泡并联，小灯泡的额定电压为2.5 V ，电压表应选用0～3 V 量程；将滑动变阻器与灯泡串联，滑片向右移动，灯泡变亮，则电阻应变小，所以滑动变阻器下面应连接右边的接线柱．(2)电流表有示数，说明电路为通路；电压表的示数为零，说明和电压表并联的小灯泡发生短路．(3)小灯泡的额定电压为2.5 V ，则当电压表的示数为2.5 V 时，小灯泡正常发光；由图知，电流表的量程为0～0.6 A ，分度值为0.02 A ，示数为0.24 A ；小灯泡的额定功率为P ＝UI ＝2.5 V ×0.24 A ＝0.6 W ；根据串联分压特点可知，滑动变阻器两端的电压：U ′＝4.5 V －2.5 V ＝2 V ，则滑动变阻器接入电路的电阻为R ＝U ′I ＝ 2 V 0.24 A＝8.3 Ω. 23．(1)由P ＝UI 可得，电熨斗正常工作时的电流：I ＝P U ＝1100 W 220 V＝5 A. (2)预热过程底板吸收的热量：Q 吸＝cm Δt 温＝0.46×103 J/(kg ·℃)×1 kg ×(220 ℃－20 ℃)＝9.2×104 J.(3)由图示可知，20 s 内电熨斗加热15 s ，则10 min 内的加热时间：t ＝10×60 s 20 s×15 s ＝450 s ，由P ＝W t可得，10 min 熨一件衣服共消耗的电能：W ＝Pt ＝1100 W ×450 s ＝4.95×105 J.24．(1)当开关S 、S 1均闭合时，只有电阻R 2接入电路，此时为加热状态， R 2的阻值：R 2＝U 2P 加热＝（220 V ）21210 W＝40 Ω. 当开关S 闭合、S 1断开时，电阻R 1、R 2串联，此时为保温状态，保温时R 2两端的电压与加热时R 2的电压之比为425＝25， 即串联时R 2两端的电压与电源电压之比为2∶5，R 1和R 2串联时，R 2两端的电压与R 1两端的电压之比为2∶3，由串联分压原理可得，R 2∶R 1＝2∶3，则R 1＝32R 2＝32×40 Ω＝60 Ω. (2)家庭电路的实际电压：U 实＝PR 2＝1000 W ×40 Ω＝200 V ，通过电视机的电流：I 电视＝P 电视U 实＝200 W 200 V＝1 A.。
苏科版九年级全册物理第十五章电功和电热单元检测
苏科版九年级全册物理第十五章电功和电热单元检测一、单选题1.某家用电器正常工作时，测得通过它的电流为4A，则此电器可能是下列中的（）A. 家用空调机B. 电视机C. 家用洗衣机D. 电风扇2.在“安全用电与保护”讨论交流中，下列防止发生事故或处理事故的措施不正确的是（）A. 雷雨天，应避免在高大建筑物和大树下避雨B. 发现有人触电，不能用手直接拉动触电的人体，应该先切断电源C. 电器设备失火，应迅速用水灭火D. 有金属外壳的电器用三孔插座3.（2017•内江）对家庭电路的安装过程，下列要求正确的是（）A. 按照进户线→电能表→总开关→熔断器→用电器顺序安装B. 控制各灯具的开关都应装在零线上C. 所有家用电器和插座都要串联，并且用电器与控制它的开关也要串联D. 三孔插座有时不需要接地4.随着社会的不断进步，电气化程度越来越高，下列说法正确的是（）A. 可将湿衣服晾在电线上B. 保险丝熔断后，可用铜丝代替C. 因用电引起火灾，应先切断电源D. 使用试电笔时，手可以接触试电笔笔尖金属体5.如图是探究电流通过导体时产生热的多少与哪些因素有关的实验装置．两个密闭容器中的电阻一样大，在其中一个容器的外部，将一个电阻和这个容器内的电阻并联，通电后，观察两个U形管中液面高度的变化．下列说法正确的是（）A. 通电一段时间后，左边液面高度比右边高，说明电流通过R1产生的热量比R2少B. 通电一段时间后，R1产生的热量等于R2、R3产生的热量之和C. 该实验装置是为了探究电流产生的热量与电流的关系D. R3在本实验中主要起到分流的作用，在此实验过程中不会发热6.L1、L2两盏电灯的额定电压相同，均为U，额定功率，把它们接入电源电压为U的电路中,设灯丝电阻不变。
则下列说法中不正确的是（）A.两灯串联使用时,实际功率P1＜P2B.两灯并联使用时,实际功率P1＞P2C.串联时两灯消耗的总功率P总＜D.并联时两灯消耗的总功率P总＜7.如图所示，当开关S闭合后，发现电压表示数等于零，对于这个现象，下列肯定错误的是（）A. L1灯的灯丝烧断B. L1灯被短路C. L2灯的灯丝烧断D. 电压表内部断路二、多选题8.如图所示的用电器中，利用电流热效应工作的是（）A. 电视机B. 电水壶C. 计算器D. 台灯9.关于家庭电路和安全用电，下列说法正确的是（）A. 家庭电路中的保险丝熔断，一定是发生了短路B. 家用电能表上的示数显示了家庭用电的总功率C. 家庭电路中，工作的用电器越多，总电流越大D. 电冰箱、洗衣机等家用电器的金属外壳应该用导线接地10.当电路中有电时，如图中，正常情况下会发生触电事故的（请同学们千万不要尝试做本实验）是( )A. B. C. D.三、填空题11.小红家1月1日电能表读数为9001.2kW·h,2月1日电能表读数如图所示，则1月份他家用电量是________ kW·h；她家有一个“220V 2000W”的电热水器，若该热水器单独正常工作0.5小时则应消耗________ 度电，这段时间内电能表转盘应转动________ r.12.两个电路元件甲和乙中的电流与电压的关系如图所示．能说明电流与电压成正比关系的是甲（填“甲”或“乙”）图象．现将元件甲、乙串联后接在电路中，电路中的电流为0.2A，则整个电路消耗的总功率是________ W，此时电路两端的总电压等于________ V．13.某电能表上标有“220V 10A 3000R/kW•h”字样，当家用电器全部工作时，该表1min转了60转，由此可估算出该家所有用电器的总功率为________ W；若该家全部用电器工作时的总电流不超过电能表的额定电流，还可以再增加________ W以下的用电器．14.如图所示的甲、乙两个电路中，开关闭合后，输电线因电流过大而燃烧起来．甲图产生的原因是：________ ；乙图产生的原因是：________ ．15.某定值电阻两端的电压由1V增加至4V时，电流变化了0.5A，则该定值电阻的阻值为________Ω，该电阻的功率变化了________W。
苏教版九年级物理下册第十五章电功和电热章节测试试题(含详细解析)
苏教版九年级物理下册第十五章电功和电热章节测试考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、如图甲所示，电源两端电压不变，R1是滑动变阻器，R2是定值电阻。
当开关S闭合后，逐步改变滑动变阻器接入电路的电阻值，根据电压表与电流表的示数，绘制的图象如图乙所示。
下列判断正确的是（）A．电源两端电压为10V B．电流最大时电路消耗电功率为6WC．定值电阻R2的电阻值为20ΩD．变阻器R1接入电路的最大阻值为200Ω2、灯1L上标有“220V 40W”，灯2L上标有“220V 100W”。
先将1L和2L串联接到220V的电路中，通过两灯的电流分别为1I和2I，两灯的功率分别为1P和2P；若将1L和2L并联接到同一电路中，通过两灯的电流分别为3I和4I，两灯的功率分别为3P和4P。
若不计灯丝电阻的变化，下列判断正确的是（）A ．1212I I P P =<；B ．2424I I P P <<；C ．1313I I P P <=；D ．3434I I P P >>；3、如图所示的四个电路，电源电压相同，R 1 ＜R 2，电路消耗的总功率由大到小的顺序是（ ）A ．甲乙丙丁B ．丁丙乙甲C ．乙丁丙甲D ．甲丙丁乙4、图甲所示电路中，电源电压恒定，0R 为定值电阻，R 为热敏电阻。
开关S 闭合，当R 的温度发生改变时，R 两端电压R U 随温度t 变化的关系图象如图乙所示，0R 功率为0P ，R 的功率为R P ，电路总功率为P 总。

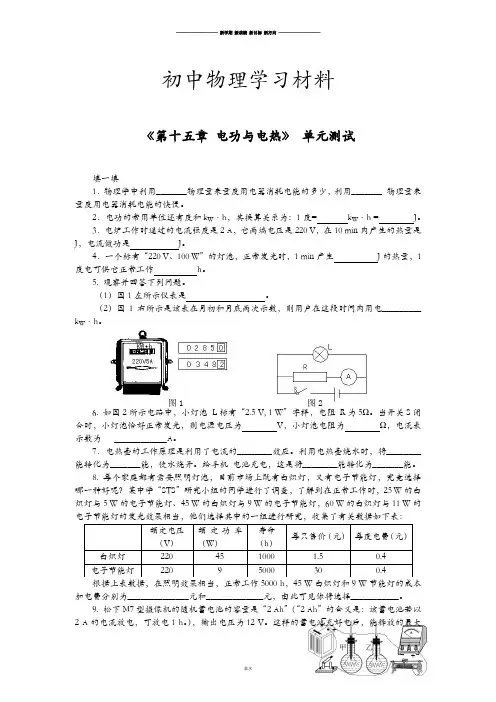

苏科版九年级物理下册《第十五章 电功与电热》 单元测试.doc
甲 乙+ +- _ 初中物理学习材料《第十五章 电功与电热》 单元测试填一填1．物理学中利用_______物理量来量度用电器消耗电能的多少，利用_______ 物理量来量度用电器消耗电能的快慢。
2．电功的常用单位还有度和kw ·h ，其换算关系为：1度= kw·h = J 。
3．电炉工作时通过的电流强度是2 A ，它两端电压是220 V ，在10 min 内产生的热量是J ，电流做功是 J 。
4．一个标有“220 V 、100 W ”的灯泡，正常发光时，1 min 产生 J 的热量，1度电可供它正常工作 h 。
5. 观察并回答下列问题。
（1）图1左所示仪表是 。
（2）图1右所示是该表在月初和月底两次示数，则用户在这段时间内用电_________kw ·h 。
6. 如图2所示电路中，小灯泡 L 标有“2.5 V, 1 W ”字样，电阻 R 为5Ω。
当开关S 闭合时，小灯泡恰好正常发光，则电源电压为 V ，小灯泡电阻为 Ω，电流表示数为 ＿＿＿＿＿＿A 。
7．电热壶的工作原理是利用了电流的________效应。
利用电热壶烧水时，将________能转化为_______能，使水烧开。
给手机 电池充电，这是将________能转化为_______能。
8. 每个家庭都有需要照明灯泡，目前市场上既有白炽灯，又有电子节能灯，究竟选择哪一种好呢？某中学“STS ”研究小组的同学进行了调查，了解到在正常工作时，25 W 的白炽灯与5 W 的电子节能灯、45 W 的白炽灯与9 W 的电子节能灯，60 W 的白炽灯与11 W 的加电费分别为______________元和_____________元，由此可见你将选择___________。
9. 松下M7型摄像机的随机蓄电池的容量是“2 Ah ”（“2 Ah ”的含义是：该蓄电池若以2 A 的电流放电，可放电1 h 。
），输出电压为12 V 。
苏科版九年级物理下册第十五章电功和电热单元测试(附答案)
第十五章 《电功和电热》单元测试卷（试卷满分：90分，测试时间：45分钟）一、选择题（共10小题，每小题2分，共2×10=20分） 1．电能表可测量下列物理量中的( )A. 电流B. 电压C. 电阻D. 电能 2．下列家用电器，主要利用电流热效应工作的是( ) A. 收音机 B. 电视机 C. 电风扇 D. 电饭锅3．计算电流通过电风扇产生的热量，下面公式选用正确的是( )A. UItB. t RU 2C. I 2RtD. 前面三个都可以4．下列数据中，最接近实际情况的是( )A ．普通家用照明灯的工作电流约为2AB ．家用手电筒的额定功率约为200WC ．一节新干电池的电压约为1.5VD ．电饭锅加热煮饭时的功率约为100W 5．下列关于生活用电的说法正确的是( ) A ．家庭电路中开关接在火线或零线上都可以 B ．当保险丝熔断后，可以用铜丝代替C ．使用测电笔时，手不要接触笔尾金属体，以免触电D ．发生触电事故时，应立即切断电源6．电炉中电阻丝通电一段时间变得很烫，连接电炉的导线不怎么热，主要因为( ) A ．通过导线的电流小于通过电阻丝的电流 B ．导线的绝缘皮隔热C ．导线散热比电阻丝快D ．导线的电阻远小于电阻丝的电阻，导线上产生的热量很少 7．关于电功，下列说法中正确的是( ) A.用电器通电的时间越长，电流做的功一定越多 B.通过用电器的电流越大，电流做的功一定越多 C.用电器两端的电压越大，电流做的功一定越多 D.用电器消耗的电能越大，电流做的功一定越多8．如图所示的电路中，电源电压保持不变，闭合开关S 后，将滑动变阻器R 的滑片向左移动，在此过程中( )A.电流表示数变小B.灯泡L 亮度变亮C.电压表示数变大D.电路消耗的总功率变大9．现有“6V 3W ”的灯泡L 1和“6V 6W ”的灯泡L 2，将他们接入电路中，不考虑灯丝电阻的变化。
下列关于两只灯泡的说法正确的是( ) A ．串联后接到12V 电源的两端，两灯均能正常发光 B ．串联工作时，L1和L2两端的电压之比为1:2 C ．并联工作时，L1和L2中的电流之比为2:1 D ．并联工作时，L1和L2的功率之比为1:210．如图所示，电源电压4.5V ，定值电阻R 0为10Ω，滑动变阻器R 规格为“20Ω 2A ”，电流表和电压表量程分别选择“0～0.6A ”、“0～3V ”．闭合开关S ，电路正常丁作时，下列叙述正确的是( )A ．电流表示数最大值为0.6AB ．电压表示数范围为1V ～3VC ．滑动变阻器的功率可达0.5WD ．滑动变阻器阻值变化范围为5Ω～10Ω 二、填空题（共5小题，每空2分，共2×14=28分）11．在家庭电路中火线与零线之间的电压为 V ，生活中可以用 判断火线与零线．当家庭电路中电流超过一定限度时， 会自动熔断，保护电路．12．已知R 1、R 2串联接到电路中，在相同时间内消耗电能之比为3:5，则它们的电阻之比为 ；若将它们并联在该电路中，则通过它们的电流之比是 ，相同时间内电流做功之比为 .13． 小明家的常热牌足浴盆额定功率为750W ．某次正常工作20min ，将10L 、20℃的水加热至40℃，此过程中足浴盆消耗电能 J ，水吸收热量 J ，消耗电能转化为水吸收热量的效率为 ％．(c 水=4.2×103J/(kg ·℃)）14．某5W 的吸顶灯由10只相同的LED 小灯珠连接而成，任意取下其中一只灯珠后，其余灯珠仍能发光，则10只小灯珠的连接方式是 联。
苏科版九年级物理第15章电功电热单元测验卷
苏科版九年级物理第15章电功电热单元测验卷班级_____ 姓名________ 学号_____一、选择题（每题2分，共24分）1.下列选项中，不是功率单位的是 ( ) A ．W B ．kW C ．J/s D ．kW ·h2．下列家用电器中，属于电热器的是：（ ）A ．电烙铁B ．电风扇C ．电视机D ．电冰箱 3．电灯的亮度主要取决于 ( )A ．电功大小B ．额定电压大小C ．额定功率大小D ．实际功率大小4．小刚利用电能表测某家用电器的电功率．当电路中只有这个用电器工作时，测得在15分钟内，消耗电能0.3千瓦时，这个用电器可能是 （ ） A ．空调器 B ．电冰箱 C ．电视机 D ．白炽灯5．有两盏灯，甲灯上标有“36V 60W ”，乙灯上标有"220V 60W ”，当它们分别在其额定电压下发光时，会看到 （ ）A ．甲灯比乙灯更亮B ．乙灯比甲灯更亮C ．两盏灯一样亮D ．无法确定哪盏灯更亮 6．一个灯泡的灯丝烧断了，把断了的灯丝搭在一起，灯泡会更亮，其原因是：（ ） A ．灯丝电阻增大，功率增大 B ．灯丝电阻减小，功率增大 C ．灯丝两端电压增大，功率增大D ．灯丝中电流增大，功率减小7．将一台“220V 100w ”的电风扇、一个“220V 100W ”的充电器、一把“220V 100W ”的电烙铁分别接到220V 的电源上，在相同的时间内，电流通过它们产生的热量最多的是：（ ） A ．电烙铁 B ．充电器 C ．电风扇 D ．一样多8．如图所示，闭合开关，将滑动变阻器的滑片向上滑动时，观察到的现象是 （ ） A ．灯泡变暗，电压表示数变大 B. 灯泡变亮，电压表示数不变C ．电路消耗的总功率变小，电压表示数不变 D. 电路消耗的总功率变大，电压表示数变大9．家庭电路的室内电路组成顺序是 ( )A ．电能表、总开关、用电器、保险盒B ．总开关、电能表、保险盒、用电器C ．电能表、总开关、保险盒、用电器D ．电能表、保险盒、总开关、用电器10．某电动机线圈的电阻为R ，正常工作时两端的电压为U ，通过的电流为I ，则该电动机工作时，输出的最大机械功率为 （ ）A ．UIB ．I 2RC ．UI ＋I 2RD ．UI －I 2R11．小华将额定电压相同的两只小灯泡L 1、L 2串联在电路中，如图所示。
_苏科版九年级物理第十五章电功和电热单元试卷(含答案)
17．一种亮度可以调节的小台灯，其电路如图甲。电源电压为24Ⅴ，灯泡L的额定电压为24V，通过灯泡L的电流跟其两端电压的关系如图乙。当灯泡正常发光时，灯丝的电阻为_ _Ω。调节滑动变阻器R，使灯泡的实际功率为3．6W时，灯泡两端的电压是V，滑动变阻器R此时电阻Ω，滑动变阻器R此时实际功率W。
3．用电高峰时期，家庭里的白炽灯泡比正常发光要暗一些。这是因为，在用电高峰时（）
A．并联用电器增多，电路的总电阻增大
B．并联用电器增多，电路的总电流减小
C．并联用电器增多，家用电器的实际功率减小
D．并联用电器增多，家用电器的额定功率减小
4、有L1、L2、L3、分别标有“220V 100W”、“110V 100W”、“36V 100W”字样，它们都正常发光时，则（）
A、L1亮B、L2亮C、L3亮D、一样亮
5.一个电热器电阻为R，当它两端电压为U，通电时间为时t，消耗的电能为W；若要使它消耗的电能为4W，下列方法正确的是（）
A．电阻R不变，电压U不变，通电时间t变为原来的2倍
B．电阻R减半，电压U不变，通电时间t不变
C．电阻R不变，电压U增大1倍，通电时间t不变
9、如图所示的电路中，电源电压和灯泡电阻都保持不变，闭合开关S，滑动变阻器的滑片P由中点向右移动时，下列判断正确的是（）
A．电压表和电流表的示数都增大，电路总功率变大
B．电压表和电流表的示数都减小，电路总功率变小
C．电流表示数增大，电压表示数变大，灯泡变亮
D．电流表示数变小，电压表示数不变，灯泡亮度不变
苏科版九年级下册物理 第十五章《电功和电热》单元试卷(含答案)
苏科版九年级下册物理第十五章《电功和电热》单元试卷（含答案）苏科版九年级物理第十五章《电功和电热》单元综合复习卷一、单选题1．如图所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，两个电阻的“U-I”关系图像如图所示，则下列判断正确的是（）A．电源电压为8V B．定值电阻R1 的阻值为20ΩC．滑动变阻器R2的阻值变化范围为0~10Ω D．此电路的最小总功率为1.2W2．如图所示是一个自动体重测量仪的工作原理图，CB部分为导体，BA部分为绝缘体，R1为定值电阻。
下列有关说法正确的是（）A．体重显示表是用电压表改装成的B．体重越大，体重显示表的示数越小C．体重测量仪所测体重越大，电路消耗的电功率越大D．体重测量仪电路由于缺少开关，始终处于通路3．如图所示电路中，电源两端电压保持不变，闭合开关S，电流表、电压表均有示数；若再闭合开关S1，下列说法中正确的是（）A．电压表的示数变大B．电流表的示数变大C．电路的总电阻变大D．电路的总功率变大4．某同学家中有一个电热水器，上面标有“220V 2000W”字样，下面关于这个电热水器的说法中正确的是（）A．这个电热水器正常工作时的电流是10AB．这个电热水器正常工作时的电阻为484ΩC．这个电热水器正常工作时的电压是110VD．这个电热水器正常工作0.5h消耗电能为3.6×106J5．在物理实验中，对物理量有时要进行多次测量，有的是为了减小误差，有的是为了寻找普遍规律，下列是为了减少实验误差的是（）A．在“探究通过电阻的电流与两端电压的关系”时，测量多组对应的电流和电压值B．在“测量小灯泡的电功率”时，测量多组对应的电压和电流值C．在“探究串联电路电压的特点”时，换用不同规格的小灯泡，测量多组对应的电压值D．在“测量定值电阻的阻值”时，测量多组对应的电压和电流值6．如图甲所示，某健身俱乐部通过压力传感器获取运动者的运动数据，其工作原理如图乙所示。
苏科版九年级物理下册第15章 电功和电热 单元测试卷.docx
初中物理学习材料唐玲出品第15章电功和电热单元测试卷一、选择题（每小题有且只有1个选项符合题意，每小题4分，共40分）1．在如图所示的电路中，电源电压保持不变，电阻R1=0.6欧，移动滑动变阻器的滑片，当电流表的示数为2安时，滑动变阻器的电功率为3.6瓦，当电流表的示数为3安时，滑动变阻器的电功率为 ( )A．1.2瓦B．2.4瓦C．3.6瓦D．4.8瓦2．在测量电珠伏安特性实验中，同学们连接的电路中有四个错误电路，如下图所示。
电源内阻不计，导线连接良好。
若将滑动变阻器的触头置于左端，闭合S，在向右端滑动触头过程中，会分别出现如下四种现象：a．电珠L不亮；电流表示数几乎为零6．电珠L亮度增加；电流表示数增大c．电珠L开始不亮，后来忽然发光；电流表从示数不为零到线圈烧断d．电珠L不亮；电流表从示数增大到线圈烧断与上述a、b、c、d四种现象对应的电路序号为 ( )A．③①②④B．③④②①C．③①④②D．②①④③3．在如图所示的电路中，电源电压保持不变，当闭合开关S后，将滑动变阻器的滑片向左滑动时( )A．灯L1、L3变亮，灯L2变暗B．灯L1、L2变亮，灯L3变暗C．灯L2、L3变亮，灯L1变暗D．灯L1、L2、L3都变亮4．某小组根据实验绘出小灯泡的伏安特性曲线如图所示，根据此图给出的信息，以下有关小灯泡功率P的图象正确的是 ( )5．某实物投影机有10个相同的强光灯L1～L10 (24V／200W)和10个相同的指示灯X1～X10(22V/2W)，将其连接在220V交流电源上（设电源电压保持不变），电路见图，若工作一段时间后，L2灯丝烧断，则 ( )A．X1功率减小，L1功率增大B．X1功率增大，L1功率增大C．X2功率增大，其他指示灯的功率减小 D．X2功率减小，其他指示灯的功率增大6．在如图所示的电路中，R1和R2为定值电阻，L1和L2为小灯泡，闭合S，当滑动变阻器的滑片由a向b端滑动时，小灯泡的亮度变化情况是 ( )A．L1变亮，L2变暗B．L1变暗，L2变亮C．L1变亮，L2变亮D．L1变暗，L2变暗7．某电热器有两根电阻丝，在同一电源上，要烧开同一壶水，只用第一根电阻丝时，需要6min；只用第二根电阻丝时，需要12min。
苏科版九年级物理下册第十五章《电功和电热》测试题(含答案)
苏科版九年级物理下册第十五章《电功和电热》测试题（含答案）一、单选题1．如图是做电学实验时所用电路的一部分，根据图中两表的示数，一定能测出灯泡（）A．小灯泡正常发光时的电阻B．小灯泡的实际电功率C．小灯泡消耗的电能D．小灯泡产生的热量2．如图是某家庭电路的一部分，下列说法正确的是（）A．零线与地线之间的电压为220VB．电冰箱接入三孔插座后其外壳与零线相连C．断开开关S时，用测电笔接触a点氛管发光，接触b点氛管不发光D．闭合开关S时，电灯不亮，保险丝未烧断，可能是电灯短路3．如图所示，当滑动变阻器滑片P向右移动时，下列判断正确的是（）A．电压表的示数不变，电流表A1的示数变大，R1功率变大B．电压表的示数不变，电流表A1的示数不变，R2功率变大C．电压表的示数与A2的示数的比值变大，R1功率不变D．电压表的示数与A2的示数的比值不变，A1的示数不变4．室内装有多盏电灯，如果再多开一盏电灯，则教室内电路的（）A．总电阻增大B．总电压增大C．总电流增大D．总功率减小5．下列物理量的估测中，最符合实际的是（）A．一节全新干电池两端的电压约3V B．家用台灯正常工作时的电功率约10W C．家用冰箱正常工作时的电流约50A D．学生实验用小灯泡的电阻约500Ω6．下列数据符合实际的是（）A．某家用电饭锅的额定功率为70WB．家用台灯工作时的电流约为0.15AC．小明将一只铅笔从地上捡到课桌面上做的功约为1JD．某新型起重机的机械效率约为98%7．小明学习完家庭电路的相关知识后，他对如图所示设计的家庭电路的认识正确的是（）A．图中所有元件的连接都符合安全用电要求B．A、B两点间电压为0C．站在地上的人接触A点，不会发生触电事故D．使用洗衣机时应选择插座C8．下列做法中，符合安全用电原则的是（）A．用湿抹布擦拭电灯B．在加热器上烘烤衣物C．在高压线附近放风筝D．发生触电事故后，先切断电源再救人9．如图所示的电路，电源电压保持不变，R1为定值电阻，R2为滑动变阻器，如果将滑片向右缓慢移动时，下列说法中正确的是（）A．电路消耗的总电功率变大B．电压表V1与电流表A的示数之比保持不变C．电流表示数不变，两电压表的示数都将变大D．电流表示数变小，电压表V1示数不变，电压表V2示数变大10．将标有“6V 6W”和“3V 3W”的甲、乙两只灯泡并联接在电压为3V的电源两端，闭合开关，不计温度对灯丝电阻的影响。
苏科版九年级物理 第十五章 电功和电热 章节测试
苏科版九年级物理第十五章电功和电热章节测试一、单项选择题1.学习了生活用电有关知识后，小明同窗设计的在电路中接入插座、灯泡和开关的电路图如下图，其中接法错误的元件是〔〕A. 电灯LB. 插座1C. 插座2D. 开关S2.如下图为科研人员研制的〝发电鞋〞，鞋的外部装置了磁铁和线圈，当人体带动磁铁运动时，磁铁发生的磁场经过线圈，从而发生感应电流．当人以5km/h的速度行走时，其发电的功率约为0.4W．以下说法正确的选项是〔〕A. 发电鞋任务时将电能转化为机械能B. 发电鞋是应用电流磁效应原理任务的C. 5km/h=18m/sD. 在人以5km/h的速度行走1h的进程中，发电鞋可以发生约1440J的电能3.将灯L接到电压为U的电路上时，灯的电功率为36W，假定将灯L与一个电阻R串联后仍接在原电路上时，灯L消耗的电功率为25W，设灯丝电阻不变，那么此电阻消耗的电功率是〔〕A. 3WB. 4WC. 5WD. 11W4.把甲乙两灯并联在电路中，甲灯较亮，把它们串联后，接到原来电路中，那么〔〕.A. 甲灯较亮B. 乙灯较亮C. 两灯一样亮D. 条件缺乏，无法判别5.〔2021•菏泽〕以下做法中，不契合平安用电要求的是〔〔〕A. 维修用电器时一定要切断电源B. 有金属外壳的用电器，金属外壳一定要接地C. 发现有人触电应先救人后断电D. 为了保证家庭电路平安，尽量不要同时运用多个大功率电器6.甲、乙两个用电器的电压之比为2：1，电流之比为1：2，通电时间之比为5：4，那么两个用电器消耗的电能之比为〔〕A. 5：1B. 5：4C. 4：5D. 5：87.小明设计了一种照明电路图，其设计要求是：S1、S2区分为楼上和楼下的开关〔都是单刀双掷开关〕，要求拨动其中任一开关，都能改动电灯原来的发光或熄灭形状．图所示的四幅电路图中，既契合上述设计要求，又契合平安用电要求的是〔〕A. B.C. D.8.将标有〝220V100W〞的电风扇、〝220V100W〞电视机、〝220V100W〞电热杯区分接入家庭电路中，在相反的时间内，电流流过它们发生热量最多的是〔〕A. 电风扇B. 电视机C. 电热杯D. 一样多9.〔2021•天津〕在家庭电路中，从进户末尾要依次装置以下元器件再接用电器，其先后次第正确的选项是〔〕A. 电能表、保险装置、总开关B. 电能表、总开关、保险装置C. 保险装置、电能表、总开关D. 总开关、电能表、保险装置10.家庭电路中，电能表、总开关、保险盒按进户的衔接顺序正确的选项是A. 电能表﹣﹣保险盒﹣﹣总开关B. 总开关﹣﹣电能表﹣﹣保险盒C. 电能表﹣﹣总开关﹣﹣保险盒D. 保险盒﹣﹣总开关﹣﹣电能表11.关于平安用电知识，以下说法正确的选项是〔〕A. 可以用湿抹布擦插座B. 发现有人触电，应立刻用手将人拉开C. 三孔插座接地线要保证良好接地D. 运用试电笔时，不能用手接触到笔尾金属体二、填空题12.小明家有一只〝220 V 1 000 W〞的电热水壶。
苏科版九年级物理第十五章电功与电热检测试题(附答案)
苏科版九年级物理第十五章电功与电热检测试题（附答案）学校:___________姓名：___________班级：___________考号：___________一、选择题）A．尽可能使用一个插座让多个大功率用电器同时工作B．使用试电笔时，手不要接触笔尾的金属体C．发现有人触电，应该迅速用手将他拉开D．保险装置、插座、导线、家用电器等达到使用寿命应及时更换2.下列物理量的单位是“千瓦时”的是（）A．电能 B．电压 C．电功率 D．电流3.如图所示，电源电压不变，闭合开关S，滑动变阻器的滑片P位于b端，此时电阻R1和R2的功率相等，将滑动变阻器的滑片P从b端滑到中点，下列说法正确的是（）A. 电路的总电阻变小B. 电阻R1的功率小于R2的功率C. 电阻R1的电流变化量小于电阻R2的电流变化量D. 滑动变阻器的电流变化量小于电阻R2的电流变化量4.如图所示是电阻甲和乙的U-I图像，下列说法中正确的是A. 电阻甲和乙都是阻值不变的电阻B. 当乙两端电压为2V时，R乙=5ΩC. 甲、乙串联在电路中，当电路电流为0．2A时，电源电压为2VD. 甲、乙并联在电路中，当电源电压为2V时，电路每秒内消耗总电能为1．2J5.如图所示，电源电压保持不变，L1上标有“1.2V？W”，L2上标有“9V？W”．闭合开关S1后，当开关S接“1”，滑片P在最左端时，电压表示数为5.4V，L1此时的实际功率是额定功率的；当开关S接2时，P在中点，电压表示数为2V．若将L 1和L2串联后接在该电源上时，电路中电流为0.2A，下面说法中正确的是：（设灯丝电阻不随温度改变）（）A. 电源电压为10VB. L1的额定功率为2WC. L2的额定功率3WD. 滑动变阻器的最大阻值20Ω6.关于安全用电，下列说法正确的是（）A．尽可能使用一个插座让多个大功率用电器同时工作B．使用试电笔时，手不要接触笔尾的金属体C．发现有人触电，应该迅速用手将他拉开D．保险装置、插座、导线、家用电器等达到使用寿命应及时更换7.根据灯泡铭牌（如图）所给信息判断，下列说法正确的是（）A. 灯泡适宜在25伏的电路中使用B. 灯泡在电压低于220伏时，就不发光C. 灯泡在任何情况下工作时，电功率都是25瓦D. 灯泡在220伏的电压下工作时，电功率是25瓦8.估测在实际生活中的应用十分广泛，如图所示的四种常见用电器在正常工作时，下列关于它们所消耗的电功率，估测的数据中最接近实际的是9.电给我们带来了极大的便利，不正确用电会造成危害，符合安全用电的是A．家中安装照明电路时，开关接在零线上B．当遇到他人触电时，应先及时切断电源再抢救伤员或拨打急救电话C．家庭电路中电流过大的原因，一定是电路中某处短路D．使用测电笔时手不能接触笔尾金属体10.如图所示，在左、右两个相同容器中分别装有质量和温度都相同的水和煤油，通电后，两容器中的液体同时升到60℃，由此可知：A. R 1 =R 2B. R 1 ＜R 2C. R 1 ＞R 2D. 条件不足，无法确定11.下列家用电器利用电流热效应工作的是电风扇 D. 收音机二、实验题成，灯泡电阻约为10Ω，滑动变阻器标有“20Ω 1A”字样．（1）小芳设计了如图甲所示的实验电路图，并按照电路图连接的实物图如图乙所示，小强检查后发现图乙中有一处明显错误，请在图乙中连接错误的导线上打“×”，并补画出正确的连线．（2）如果实验中发现灯泡不亮，电流表几乎无示数，电压表示数接近电源电压，可能出现多，这是因为她在开关闭合前遗漏的实验步骤．（4）算出小灯泡的额定功率为．（5）对于小芳设计的表格．小华认为不妥．你小华观点．（选填“同意”或“不同意”）．理由是．13.“测量小灯泡的电功率”的电路如所示，已知小灯泡的额定电压为3.8V，电源为三节干电池．（1）用笔画线表示导线，根据电路图（图甲）将实物图（图丙）连接起来__________．（2）正确连好电路后，闭合开关S，灯L不发光，电压表有示数，电流表无示数，则故障的原因可能是______．（3）排出故障后进行实验，测得三种实验数据，请你分析实验记录数据和现象，回答问题．①当电压表示数为 3.8V时，电流表示数如图乙所示，此时通过小灯泡灯丝的电流为______A．小灯泡消耗的电功率是______W．②请写出此实验记录表格设计存在的不足之处：__________________________．③经多次测量和计算比较，我们发现小灯泡两端的电压与对应电流的比值（电阻）并不是一个定值，而是变化的，其可能的原因是________________．灯泡正常发光时的电阻为三、填空题L1和“PZ220﹣40”的灯泡L2设计的四个电路图．当把它们分别接入同一个家庭电路时，其中有一个电路消耗的功率最大，它消耗的最大功率是 W，消耗功率最小的电路图是．15.家庭电路中“超负荷”是指电路中（填“电流”或“电阻”）过大，出现这种情况时，电路中的熔断器会自动切断电路．熔断器中的熔丝熔断是电流的效应引起的．16.小华用电能表测量家中电热淋浴器的热效率，他将家中其他用电器与电源断开，仅让淋浴器工作，把淋浴器内质量为50kg，初温为20。
苏科版九年级物理下册第15章电功和电热单元综合测试题(含答案)PDF版
第15章电功和电热单元测试一、单选题1．（2018广东）以下物理规律无法用实验直接验证的是（）A. 牛顿第一定律B. 欧姆定律C. 光的反射定律D. 焦耳定律2．（2018临沂）下列做法符合安全用电要求的是（）A. 开关应接在电灯与零线之间B. 在户外，不要靠近高压带电体C. 使用测电笔时手不能接触金属体笔尾D. 将三脚插头改为两脚插头接在两孔插座上使用3．（2018枣庄）在生活中，我们有时会遇到以下几种情况，在下述情况中可能引起家庭电路中空气开关跳闸的是（）（1）电路中增加大功率的用电器；（2）插座中的两个线头相碰；（3）开关中的两个线头相碰；（4）户外输电线绝缘皮破损。
A. （1）和（2）B. （2）和（3）C. （1）和（3）D. （2）和（4）4．（2018宁波）如图是正常家庭电路的一部分。
下列说法正确的是（）A. 导线B与大地之间的电压为220VB. 测电笔先后插入插座的左右插孔，氖管都发光C. 电冰箱的插头插入三孔插座能使电冰箱的金属外壳接地D. 断开开关S后，站在地上的人接触a点或b点一定不会触电5．（2018广安）如图所示的电路，闭合开关后，当滑片P向右移动时，下列说法正确的是（）A. 灯泡L变暗B. 电压表示数变小C. 电流表A1示数变大D. 整个电路消耗的总功率变小6．（2018泸州）小明家有额定电压相同的微波炉和电视机各一台，按照每度电0.55元的计费标准，将这两个用电器正常工作1h所用的电费绘制成了如图所示的柱状图，对小明家的这两个用电器，下列判断正确的是（）A. 微波炉正常工作时的电压大于电视机正常工作时的电压B. 微波炉正常工作时的电流等于电视机正常工作时的电流C. 微波炉正常工作时的电功率大于电视机正常工作时的电功率D. 每月在微波炉上用的电费一定比在电视机上用的电费多7.（2018北京）有两个额定电压相同的电热水壶甲和乙，甲的额定功率为1800W，乙的额定功率为1200W。
苏科版九年级物理下册第十五章 电功和电热单元测题带答案和解析
选择题图中家用电器的额定功率最接近10 W的是()A. B. C. D.【答案】D【解析】A. 电饭煲的额定功率约为1000W，不符合题意；B. 电热水器的额定功率大约为2000W，不符合题意；C. 微波炉的额定功率约为2000W，不符合题意；D. 节能灯的电功率约为10W，符合题意。
故选D.选择题从如图所示的电能表中可以获得的信息是()A. 电能表的示数为3672 kW·hB. 电能表的转盘转过2500转消耗电功率1 kWC. 用电器的总功率不得超过2200 WD. 用电器的总功率不得超过4400 W【答案】D【解析】A. 当前电能表的读数为367.2kW⋅h.故A错；B. 2500r/kW⋅h，表示电路每消耗1kW⋅h的电能，电能表的转盘转2500转。
故B错；C. 该电能表正常工作电压为220V，略高于220V、略低于220V时也可以工作，故C错；D. 用电器正常工作时总功率不能超过P＝UI＝220V×20A＝4400W.故D正确。
故选：D。
选择题灾后重建，小宇同学家的永久性住房已经建好，在全家搬进去之前，小宇同学准备检查生活用电线路是否有问题，他先断开所有用电器和总开关，然后将火线上的保险丝取下，换上一只额定电压为220V的灯泡，闭合总开关，发现灯泡正常发光，由此判断A. 线路安装完全正确，因为灯泡正常发光B. 线路安装不正确，电路中有短路C. 线路安装不正确，电路中有断路D. 仅由此不能判断线路是否有问题【答案】B【解析】本题考查生活用电安全常识。
将额定电压220V的“校验灯”，接在保险丝的两只接线柱上，是相当于把此灯串联入电路中，闭合用电器开关后，它会有以下三种状态：“校验灯”恰能正常发光，说明该支路短路；“校验灯”发光不正常（暗红色），说明该支路工作正常；“校验灯”不发光，说明该支路断路。
故选为B。
选择题如图所示是电阻甲和乙的U－I关系图像，下列说法正确的是()A. 甲电阻阻值保持10 Ω不变B. 乙电阻阻值保持20 Ω不变C. 当甲、乙并联在电路中，电源电压为2 V时，电路总功率为0.6 WD. 当甲、乙串联在电路中，电路电流为0.2 A时，甲的功率为0.6 W 【答案】C【解析】(1)由图象可知，甲对应的电流与电压成正比，而乙对应的电流与电压不成正比，由欧姆定律可知，甲电阻的阻值不变，乙电阻的阻值是变化的，故B错误；由图象可知，当甲两端电压为2V时，通过甲的电流为0.1A，由I＝可得,＝20Ω，故A错误；(2)甲、乙并联在电路中，当电源电压为2V时，通过甲的电流是0.1A，通过乙的电流是0.2A，所以电路总电流是0.3A，则电路总功率：P UI2V0.3A0.6W，故C正确；(3)甲、乙串联在电路中，当电源电压为 2.0V时，因串联电路中各处电流相等，所以通过甲的电流为，有图像可知，甲两端时，则甲的功率：＝4V×0.2A＝0.8W，故D错误；故选C.实验题某物理兴趣小组的同学用几个完全相同的灯泡，设计如图甲、乙、丙三种电路，电源电压相同且恒定不变，电路消耗的总功率大小关系是( )A. P甲>P乙>P丙B. P甲P丙【答案】B【解析】试题分析：灯泡完全相同说明它们的电阻相等，根据串并联电路电阻特点可知，两电阻并联时总电阻最小，两电阻串联时总电阻最大；根据P=可知，电压不变时，电阻越小，电路消耗的电功率越大，反之越大．两个电阻串联时，总电阻等于各分电阻之和，即总电阻越串越大，大于任何一个分电阻；并联时，总电阻的倒数等于各分电阻倒数之和，即总电阻越并越小，小于任何一个分电阻；⋅R甲＞R乙＞R丙，⋅电源的电压相同且不变，⋅由P=可知，P甲＜P乙＜P丙．选择题将规格都是“220 V100 W”的一台电风扇、一台电视机和一把电烙铁分别接入家庭电路中，通电时间相同，下列有关说法中错误的是() A. 三个电器产生的热量一样多B. 电流通过三个电器做功一样多C. 三个电器消耗的电能一样多D. 电烙铁产生的热量最多【答案】A【解析】(1)三个电器都在额定电压下工作，实际功率相同都是100W，相同时间内电流通过三个电器做的功以及消耗的电能一样多；(2)电风扇工作时，电能转化成内能和机械能；电视机工作时，电能转化成内能和光和声；电烙铁工作时，电能全部转化成内能；(3)电器转化成的内能越大，产生的热量越多，因此相同时间内，电烙铁产生的热量最多。
最新苏科版九年级物理下册 第十五章 电功和电热 测试卷含答案
第十五章电功和电热单元测试卷时间：90分钟满分：100分一、单选题（每小题3分，共36分）1．将规格都是“220V 180W”的一台电冰箱、一台电脑和一床电热毯，分别接入同一家庭电路中，若通电时间相同，则下列说法正确的是A．电冰箱产生的热量最多B．电脑产生的热量最多C．电热毯产生的热量最多D．三者产生的热量一样多2．在使用图所示的插线板时发现：只有在开关闭合时，指示灯才能发光，插孔才可以提供工作电压：即使指示灯损坏，开关闭合时插孔也能提供工作电压。
下图中插线板电路连接符合上述现象及安全用电要求的是3．如图是正常家庭电路的一部分。
不列说法正确的是A．导线B与大地之间的电压为220VB．测电笔先后插入插座的左右插孔，氖管都发光C．电冰箱的插头插人三孔插座能使电冰箱的金属外壳接地D．断开开关S后，站在地上的人接触a点或b点一定不会触电4．如图所示，符合安全用电原则的是5．将A、B两个灯泡，按如图两种方式连接，已知R A=4Ω、R B=6Ω，电源电压相同，下面分析正确的是A．开关和灯的连接B．测电笔的使用C．用铜丝代替保险丝D．接线板负载过多A．图一中A灯比B灯亮B．图二中A灯比B灯亮C．图一中A灯比图二中A灯亮D．图一中的总功率比图二中的总功率要大6．如图所示是检测酒精浓度的测试仪原理图，图中电源电压恒定为8V，R1为定值电阻，酒精气体传感器R2的阻值随酒精气体浓度的增大而减小。
当酒精浓度为0时，R2=60Ω，此时电压表示数为2V。
以下说法错误的是A．若酒精气体浓度越大，电压表和电流表示数都越大B．定值电阻R1的阻值为20ΩC．酒精浓度为0时，电路消耗的总功率为0.6WD．若电流表示数达到0.2A时，表示酒驾，此时R2消耗的电功率为0.8W7．如图所示，电源电压保持不变，闭合开关S，当滑片P向右移动时，下列说法错误的是A．电压表表示数变大B．电流表示数变小C．灯L的亮度不变D．电路的总功率变小8．如图所示电路，电源电压为7.5V保持不变，电流表的量程为0~0.6A，电压表的量程为0~3V，灯泡L的规格为“6V 3W”，滑动变阻器的规格为“15Ω 1A”，闭合开关后，不考虑灯丝电阻的变化，在电路安全的前提下，将滑动变阻器滑片由右向左移动，则下列说法正确的是A.电压表示数增大，电流表示数减小B.电压表示数与电流表示数的比值不变C.滑动变阻器R 的电阻最大值与最小值之比为8∶3D.整个电路的电功率的最大值与最小值之比为9∶49．灯泡L 与定值电阻R 的I ﹣U 图象如图所示。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第十五章 电功和电热 姓名： 一、电能表： 1、定义：测量 的仪表。
2、技术参数： （1）“220V ” 电能表适用的 是220V（2）10 (40) A 10A 表示 40A 表示（3）3000R/KW ·h 表示电子式电能表，其参数为imp/KW ·h ——每消耗1KW ·h 的电能，指示灯闪烁的次数）（4）“50HZ ”表示3、读数：四位整数外加一位小数。
4、单位：国际单位制基本单位是 。
常用单位是 俗称 。
关系 。
【典型例题1】某电能表上标有“220V 5A ”字样，则使用该电能表时全部用电器的总功率不得超过_______W ，最多能装“PZ220-60”的电灯_______盏。
【典型例题2】电子式电能表表盘上标有“3000imp/(kW ·h)”字样，将某用电器单独接在该表上工作20min ，电能表指示灯闪烁了300次．该用电器在上述时间内消耗的电能为__________kW ·h ，它的电功率是__________W 。
二、电功（W ）1、定义：2、单位;国际单位常用单位 俗称 关系3、大小：与 、 、 有关。
4、公式： 、 （适用范围 ）、 （适用范围 ）5、电功分配关系串联电路的分配关系： （ 比）并联电路的分配关系： （ 比）【典型例题3】一台洗衣机工作0.5h,电流做功 3.6×106J, 这台洗衣机消耗的电能是( )J【典型例题4】某种可充电电池所标的电压是3.6V ，容量为500mA ·h ，则该电池充一次电所消耗的电能是 J ，1 kW ·h 的电能可供这种电池充电多少次。
（不计充电过程中能量的损失。
【典型例题5】 甲、乙两只普通照明灯泡的铭牌如图4所示，下列说法中正确的是( D )A. 甲灯的实际功率一定是25WB. 将乙灯接入110V 电路中，它的实际功率为50WC. 两灯均正常发光时，乙灯消耗的电能较多D. 两灯均正常发光时，甲灯灯丝电阻较大三、电功率1、定义：2、表示：4、公式： 、 （适用范围 ）、 （适用范围 ）4、单位： ，符号 ，其他单位5、电功率分配关系串联电路的分配关系： （ 比）并联电路的分配关系： （ 比）【典型例题6】下列关于申功率的说法正确的是（ ）期末复习之基本知识A 、用电器的电功率越大，它消耗的电能越多B 、用电器的电功率越大，它消耗电能越快C 、用电器工作时间越长，它的电功率越大D 、用电器的电能与其功率无关，只与通电时间有关【典型例题7】以下各单位中不是电功率的单位的是（ ）A 、kW •hB 、J/sC 、WD 、V ·A【典型例题8】小明利用电能表测某家用电器的电功率。
当电路中只有这个用电器工作时，测得在15min 内，消耗电能0.2KWh ，这个用电器可能是A 、电饭煲B 、电冰箱C 、电视机D 、收音机【典型例题9】将标有“6V 6W ”和“9V 3W ”的字样的灯L 1和L 2串联后接入电路中能发光，设灯丝的电阻不变，则通过灯L 1和L 2的电流之比为 ，灯L 1和L 2的实际功率之比为 ；若将L 1和L 2并联后接入电路中能发光，设灯丝的电阻不变，则通过灯L 1和L 2的电流之比为 ，灯L 1和L 2的实际功率之比为【典型例题10】一只标有“220V 100W ”的灯泡与一电阻串联后接在220V 的电源上，电阻消耗的功率为10W ，此时灯泡消耗的功率 90W （选 填“大于”、小于“或”等于”）6、用电器的实际功率和额定功率。
A 、对于一个固定的用电器而言 功率是固定的， 功率是不唯一，有无数个可能值 B 、灯的亮度取决于 。
7、测小灯泡的电功率a 、实验的目的：b 、实验的原理：c 、实验的电路图d 、结论P 额与P 实的关系若U 实=U 额，，则P 实 P 额，小灯泡 发光。
若U 实<U 额则P 实 P 额，小灯泡 。
若U 实>U 额，，则P 实 P 额，小灯泡若 U 实=1nU 额，，则 P 实= P 额 【典型例题11】标着“220V, 40W ”和“36V, 40W ”的两只电灯, 都正常发光时, 比较它们的亮度情况是【典型例题12】小红同学在做“探究串联电路电压的规律”的实验时，连好了电路，接通开关后发现L 1正常发光，L 2只能微弱发光，对产生这一现象的原因分析，你认为合理的是A ．灯泡L 2发生了断路B ．灯泡L 2发生了短路C ．由于灯泡L 2的电阻较大，其实际功率较小D ．由于灯泡L 2的电阻较小，其实际功率较小【典型例题13】将一个标有“36V, 18W ”的灯泡接入某电路中, 测得通过灯泡的电流强度为0.4安, 那么它的实际功率为： ( )A 、小于18W;B 、大于18W;C 、等于18W;D 、无法确定【典型例题14】某用电器铭牌上标有“220V 100W ”的字样，当该用电器两端电压为110V ，用电器的额定功率是_______W ，实际功率是_______W ，它的电阻为_______Ω例19：两只额定电压相同的灯泡串联后接在电源上，亮度不同，则 （ ）A 、 较亮灯泡的额定功率较大； C.泡两端的电压较大；B 、 通过较亮灯泡的电流较大； D.灯泡的电阻较小。
【典型例题15把标有“6V 3W ”和“12V 3W ”字样的两个灯泡L 1、L 2串联在15V 的电源上，下列说法正确的是 ( )A.灯L 1正常发光B.灯L 2正常发光C.两灯都能正常发光D.两灯都不能正常发光【典型例题16】如图6所示，电源电压保持12V 不变，小灯泡标有“6V4W ”，电流表的量程示0～0.6A ,滑动变阻器标有“20Ω 2A ”，当开关S闭合时，为保证电路元件都能安全使用，变阻器接入电路的最小阻值为Ω，此时小灯泡的实际功率为 W 。
【典型例题17】测定小灯泡额定功率的实验器材如图8所示，其中小灯泡上标有“3．8V ”的字样，它的电阻约10Ω。
（1）请你用笔画线代替导线，把图8中的器材连接成实验电路（导线不要交叉）。
（2）小刚合理地连接好电路，闭合开关，无论怎样调节滑动变阻器灯泡都不亮。
于是小刚提出以下猜想：A ．可能是灯丝断了B ．可能是小灯泡短路C ．可能是变阻器开路究竟哪个猜想正确，可根据电流表和电压表的示数进行判断（电流表、电压表均无故障）。
下表给出了电流表、电压表可能出现的几种情况，请判断每种情况下哪个猜想是正确的，并把其序号填写在对应的空格里。
（3）小刚排除故障后，调节滑动变阻器使小灯泡正常发光，此时电流表示数如图9所示，则通过小灯泡的电流为________________A ，小灯泡的额定功率为________________W 。
【典型例题18】小明利用标有 “6V 6W ”的灯泡L 1和“6V 3W ”的灯泡L 2进行实验。
（1）当L 1正常发光时通过的电流多少A ？（2）如图9甲所示：ＯＡ和ＯＢ分别为通过灯泡L 1和L 2中的电流随两端电压变化关系的曲线。
现将两灯连入图14乙所示电路，要使其中一个灯泡正常发光，电路中电流表的示数为多少A ？电源的电压是多少？电路消耗的总功率为多少？ LLA VS 图乙四、电热器1、电流的热效应：电流通过导体时， 现象。
2、电热器：利用 ， 将 能转化为 能的装置。
说明：热效应的产生与导体的电阻有关。
当电阻消失，电流的热效应就不在。
所以电热器一般是由 组成。
超导体 （能，不能）用于电热器。
电流表 电压表 判断结果 示数不为零 示数为零 示数为零 示数不为零 示数为零 示数为零 图9 图83、焦耳定律：（1）定义：电流通过导体时产生的热量与成比，与成比，与成比。
（2）公式：（适用范围）、、（适用范围）4、电热分配关系串联电路的分配关系：（比）并联电路的分配关系：（比）【典型例题19】下列事件中，不属于利用电热的是（）A、用电饭锅煮饭B、电热孵卵器孵小鸡C、电熨斗熨衣服D、电视机加散热窗【典型例题20】给你一个稳压电源、两根电阻不同的电热丝．用来加热一壶水，使水温升高最快的连接方法是（）A、将两根电阻丝串联B、将两根电阻丝并联C、只用电阻较小的电阻丝D、只用电阻较大的电阻丝【典型例题21】今年四月，美国《科学》杂志发表“新超导体将中国物理学家推到最前沿”的评述。
这表明，在新超导体研究领域，我国取得了令人瞩目的成就。
假如人们已研制出常温下的超导体，则可以用它制作A．家用保险丝 B．白炽灯泡的灯丝 C．电炉的电阻丝 D．远距离输电导线【典型例题22】小明和小红想利用如图所示的装置探究“导体产生的热量与电阻大小的关系”。
两瓶煤油中都浸泡着一段金属丝，烧瓶A中的金属丝是铜丝，电阻比较小，烧瓶B中的金属丝是镍铬合金丝，电阻比较大。
温度计显示煤油的温度。
(1)这两个烧瓶中所盛煤油的质量应该。
(1)实验时，将铜丝和镍铬合金丝串联接人电路中，这是为了控制相同；(2)小红问小明“水比较容易获得，干嘛不用水代替煤油”。
对于这个问题，小明与他的同学给出了下列四种答案，你认为合理的是( )A．因为煤油有颜色便于观察B．因为煤油有比较大的热值C．因为煤油有比较小的密度D．因为煤油有比较小的比热容(3)实验中，小明和小红发现B烧瓶中温度计的示数升高的快。
这表明：在电流和通电时间相同的情况下，导体的电阻越，产生的热量越多。
【典型例题23】家乐牌电热水器的简化电路如图所示，A为自动温度开关，当水的温度达到设定温度时自动断开电路，低于设定温度时，自动接通电路。
S是热水器的功率选择开关，可选择高、低两种加热功率，R1、R2都是发热电阻器。
主要的技术指标如下表(1)把一箱水温度升高10℃时，水吸收的热量是多少?[c水=4.2×103J/（kg·℃）](2)当S拨至1时，热水器正常工作时电路中的电流是多少?(3)当S拨至2时．电热管的实际功率只有1000W，实际电压是多少?【典型例题24】如图是一个玩具汽车上的控制电路，小明对其进行测量和研究发现：电动机的线圈电阻为1Ω，保护电阻R 为4Ω，当闭合开关S 后，两电压表的示数分别为6V 和2V ，则电路中的电流为多少A ，电动机的功率为多少W 。
电动机的输出功率是多少。
【典型例题25】小华准备参加玩具赛车比赛，他运用图5所示的电路来挑选一只能量转换效率较高的电动机．设电池的电压恒定不变，他先用手捏住电动机的转轴，使其不转动，闭合开关后读出电流表的读数为4A ；然后放手，当电动机正常转动时，又读出电流表的读数为0.6A ．则该玩具电动机正常转动时将电能转化为机械能的效率为五、家庭电路1、组成：由 、 、 、 、 、 等组成。
2、火线 零线 地线火线与零线之间的电压是 地线与零线之间的电压是 地线与火线之间的电压是（1）开关接在 线上。
