线路避雷器安装注意事项及运行维护 图文 民熔
线路避雷器带间隙的保护原理及优点 (图文) 民熔
线路避雷器一、定义带间隙线路避雷器：由复合外套金属氧化物避雷器本体与外穿联间隙串联成的线路避雷器。
二、外串联间隙：带间隙线路避雷器的一部分,与避雷器本体串联组成带间隙线路避雷器，串联间隙的主要目的就是使氧化锌避雷器本体与系统电压隔离。
间隙分为带支撑件间隙和不带支撑件间隙(不带支撑件间隙也称为纯空气间隙)。
带支撑件间隙由两个分别固定在复合绝缘支撑件（用于固定外串联间隙电极,其材料为复合绝缘材料,是带支撑件间隙线路避雷器外串联间隙的一部分,简称支撑件。
）两端的电极组成。
纯空气间隙由两个电极组成,通常一个电极固定在避雷器本体,高压端.另一个电极固定在输电线路导线上或绝缘子串高压端。
外穿间隙分为支撑件间隙和不带支撑件间隙对应,带间隙线路避雷器分为带支撑件间隙线路避雷器和纯空气间隙线路避雷器。
纯空气间隙线路避雷器的主要优点是：结构紧凑、长度短、重量轻、运行可靠性高即使避雷器故障，间隙依然可以起到隔离作用、寿命长。
缺点是空气间隙避雷器在大风作用下，间隙距离会发生变化，电极形状必须制作成弧形.这种避雷器现场安装前需依据杆塔结构设计相应附件(加装支架且应沿导线方向伸出),安装现场还需精细调整间隙才能满足间隙距离的要求，对安装要求较高且在耐张塔和特殊塔形安装非常困难，纯空气间隙避雷器在耐张塔上不便安装。
带支架间隙线路避雷器的优点是：间隙固定在支架上，间隙距离在产品出厂前已确定，不受风偏的影响，间隙与避雷器本体形成一个整体，可方便地安装在不同角度的杆塔上，无需额外的支撑，安装简单方便。
缺点是：串联间隙支撑承受大部分工作电压，存在老化和使用寿命问题。
一旦支架失效，串联间隙的隔离功能将失效，避雷器本体将直接承受工作电压和各种过电压。
避雷器的整体结构往往比相应的线路绝缘子长，当避雷器与线路绝缘子并联安装时，可能增加安装难度二、带间隙氧化锌避雷器保护原理带间隙氧化锌避雷器与线路高压绝缘子并联,当雷击塔杆或避雷线时,雷电流引起的高电位使线路氧化锌避雷器的串联间隙先动作,降低了塔臂与导线间的电位差,保证绝缘子不再闪络,从而避免线路跳闸停电,在串联间隙动作后,氧化锌避避雷器本体的残余电压不仅限于远低于干绝缘子的闪络电压，而且能在雷电电压后的工频电压下自行熄灭工频电流，保证正常供电。
避雷器的结构及原理(图文) 民熔
避雷器避雷器的作用当雷电过电压沿架空线路侵入变配电所或其他建筑物内时，将发生闪络，甚至将电气设备的绝缘击穿。
因此，假如在电气设备的电源进线端并联一种保护设备即避雷器，如图1,当过电压值达到规定的动作电压时，避雷器立即动作，流过电荷，限制过电压幅值，保护设备绝缘;电压值正常后，避雷器又迅速恢复原状，以保证系统正常供电避雷器的保护作用基于三个前提:1、伏秒特性与被保护绝缘的伏秒特性有良好的配合2、保证其残压低于被保护绝缘的冲击电气强度3、被保护绝缘必须处于该避雷器的保护距离之内避雷器的要求:1、正常运行时不放电，过电压时放电正确动作2、放电后要有自恢复功能避雷器连续工作电压相关参数：允许长期工作电压。
应等于或大于系统的最高相电压。
额定电压（“kV”：可在短时间内使用最大工作电压（“灭弧电压”）。
缓冲器可以在工作电压下放电并关闭电弧。
没有游客留下的脚印！这是设计长时间保护装置的基本结构和特点。
工作频率允许电压性能：指示氧化锌在规定条件下抵抗过电压的能力。
额定放电电流（“Ka”：用于隔离避雷器电平的放电电流峰值不应超过220kV及以下的5ka残压。
也就是说，在冲击电流的影响下，避雷针两端产生的电压可以理解为避雷针两端承受的最大电压。
避雷器的分类和结构适用于阀式、管式和有限金属氧化物保护形式。
阀门避雷针主要分为两类：普通阀门避雷针和磁力鼓风机避雷针。
提克。
莱斯常用的阀门避雷器为FS、FZ系列，磁力风机避雷器为FCD、FZ系列FCZ.莱斯阀门防雷装置型号中使用的符号如下：动力站：y回路：d—旋转电机：c—带磁风机放电间隙。
阀挡板主要由一平面火花间隙串联在碳化硅电阻板（阀板）上组成。
平面火花空间安装在密封陶瓷管内，并设有连接螺栓。
在保险杠中，它具有高电压强度和低电压强度的非线性特性。
阀式缓冲器在正常工作电压下不能穿透某一点火区间，但在过电压下会通过一段点火区间撞击保险杠。
大的雷电波通过电阻平滑地流入地面，电阻阀板对矿井电流产生的工频电压有很大的阻力。

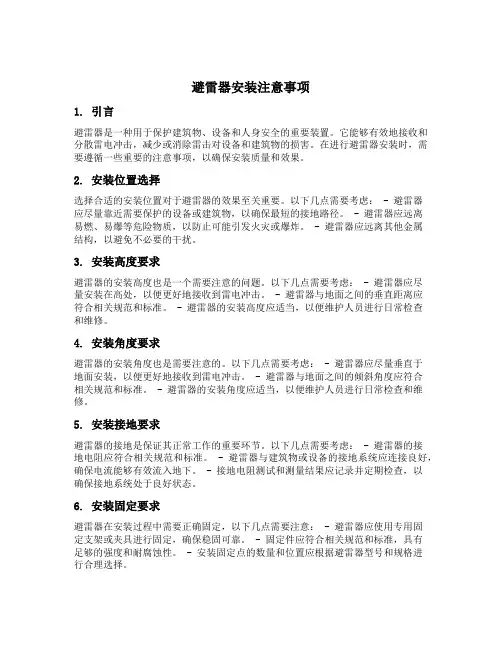

避雷器安装注意事项
避雷器安装注意事项1. 引言避雷器是一种用于保护建筑物、设备和人身安全的重要装置。
它能够有效地接收和分散雷电冲击，减少或消除雷击对设备和建筑物的损害。
在进行避雷器安装时，需要遵循一些重要的注意事项，以确保安装质量和效果。
2. 安装位置选择选择合适的安装位置对于避雷器的效果至关重要。
以下几点需要考虑： - 避雷器应尽量靠近需要保护的设备或建筑物，以确保最短的接地路径。
- 避雷器应远离易燃、易爆等危险物质，以防止可能引发火灾或爆炸。
- 避雷器应远离其他金属结构，以避免不必要的干扰。
3. 安装高度要求避雷器的安装高度也是一个需要注意的问题。
以下几点需要考虑： - 避雷器应尽量安装在高处，以便更好地接收到雷电冲击。
- 避雷器与地面之间的垂直距离应符合相关规范和标准。
- 避雷器的安装高度应适当，以便维护人员进行日常检查和维修。
4. 安装角度要求避雷器的安装角度也是需要注意的。
以下几点需要考虑： - 避雷器应尽量垂直于地面安装，以便更好地接收到雷电冲击。
- 避雷器与地面之间的倾斜角度应符合相关规范和标准。
- 避雷器的安装角度应适当，以便维护人员进行日常检查和维修。
5. 安装接地要求避雷器的接地是保证其正常工作的重要环节。
以下几点需要考虑： - 避雷器的接地电阻应符合相关规范和标准。
- 避雷器与建筑物或设备的接地系统应连接良好，确保电流能够有效流入地下。
- 接地电阻测试和测量结果应记录并定期检查，以确保接地系统处于良好状态。
6. 安装固定要求避雷器在安装过程中需要正确固定，以下几点需要注意： - 避雷器应使用专用固定支架或夹具进行固定，确保稳固可靠。
- 固定件应符合相关规范和标准，具有足够的强度和耐腐蚀性。
- 安装固定点的数量和位置应根据避雷器型号和规格进行合理选择。
7. 安全操作要求在进行避雷器安装时，需要注意以下安全操作要求： - 安装人员应熟悉相关安装规范和标准，并严格按照要求进行操作。
避雷器在安装过程中应注意的事项
避雷器在安装过程中应注意的事项1.安装避雷器需注意的事项（1）在安装避雷器现场，首先检杳避雷器（SPD）应选用符合一级分类试验产品，其Ipeak值可按GB50057-94规定方法选取，当难计算时，可按IEC60364-5-534的规定，每一个相线和中性线对PE之间的SPD的冲击电流Iimp 值不应小于12.5KA。
采用3+1形式时，中性线与PE线之间不宜小于50KA，在分配电盘处或UPS前端宜安装第二级SPD，在重要的终端设备和精密敏感设备处宜安装第三级SPD，其标称放电电流不宜小于3KA。
（2）在线路上多处安装SPD时，其两SPD之间不宜小于5米。
小于5米应加装退耦元件。
（3）电源线路多级SPD防护，主要目的是达到分级泄流，避免单级防护随过大的雷击电流而出现损坏的概率高而产生高残压。
通过合理的多级泄流能量的配合，保证SPD有较长的使用寿命和设备电源的残压低于设备端的耐雷电流冲击电压，确保设备的安全。
（4）SPD一般并联安装在各级配电柜（箱）开关之后的设备侧，它与负载的大小无关。
而接串联型的SPD时必须考虑负载的功率，不能超过串联型的SPD 的额定功率并留有一定的余量。
（5）在选用SPD标称放电电流时，并不是选择的愈高愈好。
若选择的太高这无疑会增大用户的工程费用，同时也是一种资源的浪费；但也不能选择太低，否则对设备起不到保护作用。
所有在选供电线路SPD时，标放电电流应科学合理，这样才能达到最佳效果。
（6）安装建筑物及设备的供电系统SPD，首先检查是否是单相或三相供电。
在TN-C-S供电系统中，防雷器只需选用三片防雷模块，防雷器并行接到三根电源相线（L1，L2，L3）上，相线通过防雷器连接到PEN线上。
（7）3+1防雷器是指相线与零线之间安装压敏电阻防雷模块，而零线和地线之间安装放电间隙的防雷模块。
（8）如果是TN-S制式的供电系统（3+1）电路结构的防雷器，三根相线通过防雷器连接到中线，中线通过火化间隙器连接到保护地（PE）线上，这种电路结构可以预防由于市电故障而产生的短时过电压，从而避免引起防雷器产生短路电流的问题。

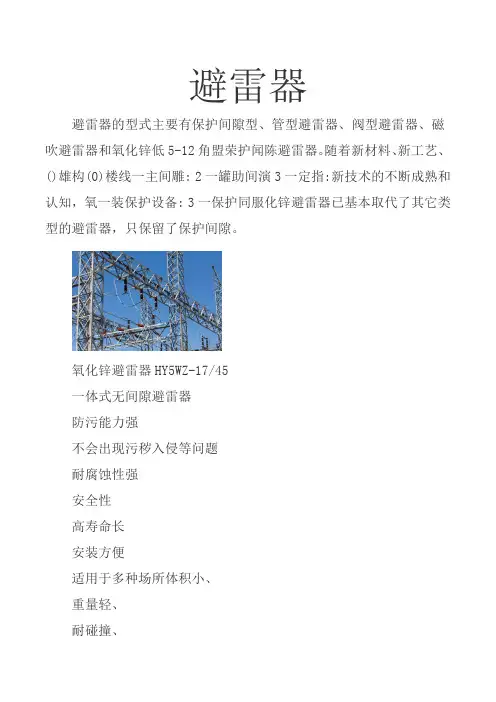

避雷器型式及注解(图文)民熔
避雷器避雷器的型式主要有保护间隙型、管型避雷器、阀型避雷器、磁吹避雷器和氧化锌低5-12角盟荣护闻陈避雷器。
随着新材料、新工艺、()雄构(0)楼线一主间雕: 2一罐助间演3一定指:新技术的不断成熟和认知，氧一装保护设备: 3一保护同服化锌避雷器已基本取代了其它类型的避雷器，只保留了保护间隙。
氧化锌避雷器HY5WZ-17/45一体式无间隙避雷器防污能力强不会出现污秽入侵等问题耐腐蚀性强安全性高寿命长安装方便适用于多种场所体积小、重量轻、耐碰撞、安装灵活便于维护和安装推荐品牌：民熔电气此外，对于每种类型的避雷器，安装地点的海拔高度也是已知的。
如果海拔低于1000米，则为低海拔，否则为高海拔。
安装在高海拔地区的避雷器，应适当增加瓷套的高度，以提高外绝缘强度。
随着海拔高度的增加，空气密度、气压和温度相应降低，电子在电场中的平均自由行程增大。
电子能在两次碰撞之间聚集更多的动能（与正常密度相比），更容易引起电离，从而降低空气介质的放电电压。
如果不考虑海拔高度对放电电压的影响，过电压很可能在避雷器内阀动作前沿绝缘子外绝缘放电。
避雷器细分还可分为有并联电阻，用于中等及大容量变电站的电气设备保护，如FZ型;无并联电阻，用于小容量配电系统的保护，如FS型;有磁吹限流间隙，用于35~500kV变电站的电气设备保护，如FCZ 型;有磁吹限流间隙，工频续流值低，用于旋转电机的保护，如FCD型。
此外，根据不同地区的污染程度，国际电工委员会（IEC）将污染等级划分为四个等级。
一级轻度污染（盐浓度0.03~0.05mg/cm2）Ⅱ级中度污染（盐浓度为0.05~0.10mg/cm2）、盘级重度污染（0.10~0.25mg/cm2）、Ⅳ级极重度污染（盐浓度大于0.25mg/cm2）。
与我国国家标准相比，多了一个0级（强电解液0～0.03mg/cm2，弱电解液0～0.06mg/cm2），是无明显污染的区域。
因此，中国有五个污染等级。

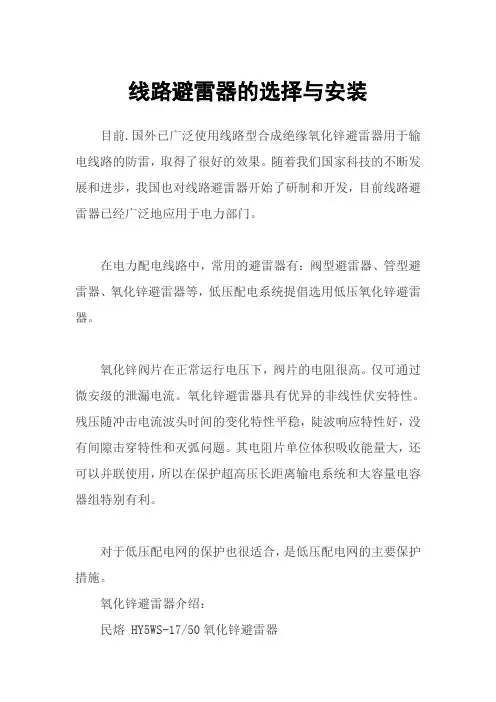

线路避雷器的选择与安装 图文 民熔
线路避雷器的选择与安装目前.国外已广泛使用线路型合成绝缘氧化锌避雷器用于输电线路的防雷，取得了很好的效果。
随着我们国家科技的不断发展和进步，我国也对线路避雷器开始了研制和开发，目前线路避雷器已经广泛地应用于电力部门。
在电力配电线路中，常用的避雷器有：阀型避雷器、管型避雷器、氧化锌避雷器等，低压配电系统提倡选用低压氧化锌避雷器。
氧化锌阀片在正常运行电压下，阀片的电阻很高。
仅可通过微安级的泄漏电流。
氧化锌避雷器具有优异的非线性伏安特性。
残压随冲击电流波头时间的变化特性平稳，陡波响应特性好，没有间隙击穿特性和灭弧问题。
其电阻片单位体积吸收能量大，还可以并联使用，所以在保护超高压长距离输电系统和大容量电容器组特别有利。
对于低压配电网的保护也很适合，是低压配电网的主要保护措施。
氧化锌避雷器介绍：民熔 HY5WS-17/50氧化锌避雷器10KV高压配电型A级复合避雷器产品型号: HY5WS- 17/50额定电压: 17KV产品名称:氧化锌避雷器直流参考电压: 25KV持续运行电压: 13.6KV方波通流容量: 100A防波冲击电流: 57.5KV(下残压)大电流冲击耐受: 65KA操作冲击电流: 38.5KV(下残压)注:高压危险!进行任何工作都必须先切断电流，严重遵守操作规程执行各种既定的制度慎防触电与火灾事故。
使用环境:a.海拔高度不超过2000米;b.环境温度:最高不高于+40C- -40C;C.周围环境相对湿度:平均值不大于85%;d.地震强度不超过8级;e.安装场所:无火灾、易燃、易爆、严重污秽、化学腐蚀及剧烈震动场所。
体积小、重量轻，耐碰撞运输无碰损失，安装灵活特别适合在开关柜内使用民熔 HY5WZ-17/45高压氧化锌避雷器10KV电站型金属氧化锌避雷器线路避雷器防雷的基本原理雷击杆塔时，—部分雷电流通过避雷线流到相邻杆塔，另一部分雷电流经杆塔流入大地，杆塔接地电阻呈暂态电阻特性，—般用冲击接地电阻来表征。
避雷器参数讲解(图文)民熔
避雷器参数1.标称电压Un被保护系统的额定电压相符，在信息技术系统中此参数表明了应该选用的保护器的类型，它标出交流或直流电压的有效值。
2.额定电压Uc:能长久施加在保护器的指定端，而不引起保护器特性变化和激活保护元件的最大电压有效值。
3.额定放电电流Isn:给保护器施加波形为8/20μs 的标准雷电波冲击10 此时，保护器所耐受的最大冲击电流峋值。
4.最大放电电流 Imax:给保护器施加波形为8/20μs的标准雷电波冲击1次时，保护器所耐受的最大冲击电流峰值。
5电压保护等级上升：保护器在下列试验中的最大值：点火电压的1kV/ys斜率；额定放电电流的残余电压。
6响应时间TA：主要反映保护器中特殊保护元件的动作灵敏度和击穿时间。
在一定时间内的变化取决于Du/dt或di/dt的斜率。
7数据传输速率vs：表示每秒传输的比特数，单位为BPS，是数据传输系统中正确选择防雷装置的参考值，防雷装置的数据传输速率取决于系统的传输方式。
8插入损耗AE：在给定频率下插入保护器前后的电压比。
9回波损耗ar：表示保护设备（反射点）反射的前波所占的比例，是直接衡量保护设备是否与系统阻抗兼容的参数。
10最大纵向放电电流：当8/20us波形的标准雷电波对地一次时，保护器能承受的最大冲击电流的峰值。
11最大横向放电电流：在线路间施加波形为8/20μs的标准雷电波一次时，保护器能承受的最大冲击电流的峰值。
12线路阻抗UN为流过线路阻抗的总和。
它通常被称为“系统电阻13峰值放电电流：有两种：额定放电电流LSN和最大放电电流Imax。
13泄漏电流：指在75或80额定电压UN 下流过保护器的直流电流。
从安全运行的角度看，避雷器额定电压的选择还应遵循以下原则：1）避雷器的额定电压应高于安装现场可能出现的工频暂态电压。
在110kV及以上中性点接地系统中，可按上述方法选择。
②在110kV及以下的中性点非直接接地系统中，电力部门规程规定在单相接地情况下允许运行2h，有时甚至在断续地产生弧光接地过电压情况下运行2h以上才能发现故障,这类系统的运行特点对氧化锌避雷器在额定电压下安全运行10s构成严重威胁。
线路避雷器安装要求标准
线路避雷器安装要求标准在电力系统中，线路避雷器的作用是保护电力设备和线路免受雷击损坏。
正确并合格地安装线路避雷器对于维护电力系统的安全稳定运行至关重要。
本文将详细介绍线路避雷器安装的相关要求和标准。
一、线路避雷器选择选择合适的线路避雷器是确保安装效果的首要步骤。
根据不同的电力系统和环境条件，选择适宜的避雷器型号和规格。
一般来说，线路避雷器应具备以下特点：1. 额定电压与系统电压相符；2. 能够耐受系统频率下的耐受电压；3. 具备足够的放电能力以及快速响应的击穿电压。
二、线路避雷器的安装位置线路避雷器的安装位置应根据具体情况进行合理选择。
一般来说，应在主要设备设施上设置避雷器，如变压器、断路器、隔离开关等。
同时，根据距离和布置条件，还应设置适量的避雷器进行连续保护。
三、线路避雷器的安装方法线路避雷器的安装必须符合相关的标准和技术要求。
一般情况下，避雷器应垂直安装于支架上，并采用合适的接地装置。
以下是安装线路避雷器的详细步骤：1. 确定避雷器的安装位置，并进行必要的准备工作，如清理杂物、检查接地装置等。
2. 安装防振装置：根据实际情况，安装避雷器附近的防振装置，以确保避雷器的稳定性和抗震性。
3. 安装避雷器，将避雷器垂直安装于支架上，固定螺栓并加固。
4. 连接导线：将避雷器与接地装置进行可靠连接，确保电流能够顺利通过。
5. 检查和测试：安装完毕后，对线路避雷器进行检查和测试，确保安装质量符合标准要求。
四、线路避雷器的维护与保养为了保证线路避雷器的正常工作，必须定期进行维护与保养。
以下是一些常见的维护措施：1. 定期清理：定期检查线路避雷器的表面情况，清理附着在避雷器表面的灰尘和污垢，以确保其绝缘性能。
2. 检测接地装置：定期检测接地装置的电阻值，确保其符合要求，如有问题及时进行处理。
3. 定期检测：定期进行避雷器的电气性能测试，如耐压测试和击穿电压测试，以确保其正常工作。
4. 及时更换：如果避雷器出现损坏或老化等情况，应及时更换，以保证其可靠性和绝缘性能。
避雷器的安装与接地 图文 民熔
避雷器的安装与接地避雷器的介绍民熔氧化锌避雷器简称MOA，主要运用在电力系统中的过压保护，在正常状态下运行时，氧化锌避雷器处于绝缘状态，当受到大电压冲击时，避雷器中的阀门变成低阻状态或击穿。
能够很快的将运行电路中的过电压能量释放掉，氧化锌避雷器过电压是可以恢复的。
氧化锌避雷器介绍民熔民熔氧化锌避雷器HY5WS-17/50氧化锌避雷器10KV高压配电型 A级复合避雷器产品型号: HY5WS- 17/50 额定电压: 17KV产品名称:氧化锌避雷器直流参考电压: 25KV持续运行电压: 13.6KV 方波通流容量: 100A防波冲击电流: 57.5KV(下残压) 大电流冲击耐受: 65KA操作冲击电流: 38.5KV(下残压)注:高压危险!进行任何工作都必须先切断电流，严重遵守操作规程执行各种既定的制度慎防触电与火灾事故。
使用环境:a.海拔高度不超过2000米;b.环境温度:最高不高于+40C- -40C;C.周围环境相对湿度:平均值不大于85%;d.地震强度不超过8级;e.安装场所:无火灾、易燃、易爆、严重污秽、化学腐蚀及剧烈震动场所。
体积小、重量轻，耐碰撞运输无碰损失，安装灵活特别适合在开关柜内使用民熔 HY5WZ-17/45高压氧化锌避雷器10KV电站型金属氧化锌避雷器民熔 35KV高压避雷器HY5WZ-51/134户外电站型氧化锌避雷器复合型避雷器的安装位置①安装在变压器中性点接地系统中大电流接地系统中的中性点不接地变压器，为防止因断路器非同期操作，线路非全相断线，或因继电保护的原因造成中性点不接地的孤立系统带单相接地运行时，应将变压器保护间隙与避雷器并接。
中性点接有消弧线圈的变压器，如有单相进线运行的可能，也应在中性点装设避雷器。
②安装在配电变压器高压侧配电变压器高压侧应安装避雷器，其与配变并联，上端接线路，下端接地。
另外在《架空配电线路设计技术规程》的规定，避雷器装置应尽量靠近变压器安装。
避雷器基础知识讲解 图文 民熔
避雷器培训的主要内容:避雷器的基本知识1.避雷器的分类2、各类避雷器的特点3、金属氧化物避雷器( MOA )4、氧化锌避雷器的主要电气参数5、避雷器型号说明76、氧化锌避雷器的试验一、避雷器基本知识1定义:能释放雷电或兼能释放电力系统操作过电压能量、保护电气设备免受瞬时过电压(雷电过电压、操作过电压、工频暂态过电压冲击)危害又能截断续流,不致引|起系统接地短路的电器装置。
■作用:当过电压出现时,避雷器两端子间的电压被限制在不超过规定值,使电器设备免受过电压损坏;过电压作用后,又能使系统迅速恢复正常状态，以保证系统正常供电。
避雷器对过电压的保护作用:避雷器的分类保护间隙排气式避雷器阀式避雷器普通阀式避雷器磁吹式避雷器金属氧化物避雷器( MOA )保护间隙保护间隙由两个间隙(即主间隙和辅间隙)组成,常用的角型间隙与保护设备并联的排气式避雷器也称管型避雷器,实质上是- -种具有一种具有较高熄弧能力的保护间隙。
阀式避雷器阀式避雷器的基本元件为间隙和非线性电阻(又称.阀片)串联。
四、 3、各种类型的避雷器、保护间隙和排气型避雷器的伏安特性陡峭，放电色散大，而普通变压器和其他设备绝缘的冲击放电特性相对平缓，不能很好地配合。
五、运行后，工作母线直接接地，形成高振幅的截止波，危及变压器的纵向绝缘。
六、阀式避雷器的缺点是普通型没有强制灭弧措施，阀片热容量有限，不能长期承受过电压冲击电流的影响。
七、磁吹式流量大，但阀阻力非线性系数高。
八、金属氧化物避雷器（MOA）的核心部件是ZnO阀，具有理想的非线性伏安特性。
氧化锌避雷器具有残压低、响应时间快、陡波特性平缓、动作负荷轻、抗重复动作能力强等优点流量大，性能稳定，抗老化能力强。
结构简单，体积小，易于批量生产，成本低5、氧化锌避雷器的主要电气参数额定电压（UR）适用于避雷器端子间工频电压的最大有效值。
按此电压设计的避雷器，可在规定的动作负荷试验中临时确定过电压下的正确动作。
避雷器安装位置的选择 民熔
避雷器安装位置的选择
避雷器的安装方法有两种：上侧和下侧。
如果避雷器安装在跌落保险的上侧，配电变压器的防雷保护会减弱吗？经过多年的运行经验，避雷器安装在跌落保险的下侧或上侧时，其防雷效果是相同的。
避雷器安装位置不同，未发生雷击事故。
另外，根据《架空配电线路设计技术规范》，防雷装置应尽量靠近变压器安装。
一般认为距离不应超过10米。
近年来，为了方便供电部门的管理，各特种变压器用户都采用了高压计量箱装置。
计量箱一般安装在坠落保险的上方。
在实际运行中，避雷器安装在高压计量箱的上方，即要安装高压计量箱的用户必须安装一组隔离开关，然后通过计量箱进行坠落保险。
隔离开关的安装解决了安装在跌落保险上侧所带来的问题。
当一台变压器的避雷器发生故障或检修时，只需切断一台变压器的电源，就可以减少全线停电次数。
当单相接地故障发生时，可以减少单相接地故障的查找和处理时间。
因此，避雷器的安装位置应根据现场安装的电气设备确定。
城市变压器一般安装高压计量箱的隔离开关和避雷器，最好安装在跌落保险的上方。
如果市郊型变压器不设隔离开关，避雷器最好安装在跌落保险的下侧。
避雷器安装及运行中存在的问题 图文 民熔
避雷器配变避雷器安装和运行管理中存在的问题较多，用户烧毁变压器、炸裂避雷器等事故时有发生。
长期以来，避雷器安装在配变高压熔丝上侧为多，根据运行对比，这种安装法不太合理。
一、避雷器安装选购避雷器就来民熔电气存在问题及处理避雷器一般安装在高压熔丝上侧，按规程规定：“变台底座离地面高度不得小于2.5m。
”这样在避雷器损坏或造成接地、短路、校验更换时，需要整条10kV线路停电，且不利于装、拆。
另外，避雷器的接地引线离地面过长，不符合有关技术要求。
鉴于以上问题，我们对配变避雷器的安装位置进行了改变，把它安装在了高压熔丝的下侧。
这样既不影响避雷器的保护效果和范围，又有利于避雷器的正常装拆，减少了全线路停电的次数。
同时，当避雷器性能下降遭雷电后，通过工频续流增加，必然导致避雷器自身故障，配变熔丝熔断，起到隔离故障点的作用，减少线路单相接地或短路跳闸的机会，提高供电可靠率。
安装注意事项避雷器的安装点距熔丝应大于0.7m，以保证检修时满足《电业安全工作规程》中规定的安全距离。
避雷器的引线长度应尽可能短，并接触可靠。
导线应选用35～50mm2的黑胶线，减小引线电抗，降低残压。
避雷器距离变压器应大于2m，增加电线上的电感，提高变压器的相对耐雷水平。
避雷器拆下再安装时，不能用铁丝、导线等绑扎，而应重新用专用夹具安好，以防爬电现象发生。
另外，避雷器的引下线一定要接好，并绑扎在横担、电杆上，以防止避雷器爆炸时引起接地、短路或损坏变压器的事故。
二、避雷器运行中存在的问题2.1由于损坏、击穿、锈蚀不易安装，资金来源及费用负担困难，加之村电工的责任心不强，存在侥幸心理等因素，不能及时安装、补充，客观上导致避雷器安装率偏低和安装数量不足。
2.2由于避雷器定期校验工作量大，相当数量的避雷器多年未校验，形成失去作用的避雷器仍在网上运行。
2.3由于施工、安装、维护人员责任心不强，运行中大多数避雷器具有松动、倾斜，以及安装位置错误、引线脱落等多种异常情况。
避雷器的安装和运行维护（图文）民熔
避雷器的安装和运行维护（图文）民熔预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制1)避雷器安装：①安装前的检查：1)避雷器额定电压与线路电压是否相同；2)底盘的瓷盘有无裂纹，瓷件表面是否有裂纹、破损和闪落痕迹及掉釉现象。
如有破损，其破损面应在0.5cm2以下，在不超过三处时可继续使用；3)将避雷器向不同方向轻轻摇动，内部应无松动的响声；4)检查瓷套与法兰连接处的胶合和密封情况是否良好。
民熔 HY5WS-17/50氧化锌避雷器10KV高压配电型A级复合避雷器产品型号: HY5WS- 17/50额定电压: 17KV产品名称:氧化锌避雷器直流参考电压: 25KV持续运行电压: 13.6KV方波通流容量: 100A防波冲击电流: 57.5KV(下残压)大电流冲击耐受: 65KA操作冲击电流: 38.5KV(下残压)注:高压危险!进行任何工作都必须先切断电流，严重遵守操作规程执行各种既定的制度慎防触电与火灾事故。
使用环境:a.海拔高度不超过2000米;b.环境温度:最高不高于+40C- -40C;C.周围环境相对湿度:平均值不大于85%;d.地震强度不超过8级;e.安装场所:无火灾、易燃、易爆、严重污秽、化学腐蚀及剧烈震动场所。
体积小、重量轻，耐碰撞运输无碰损失，安装灵活特别适合在开关柜内使用②电气试验： 1)绝缘电阻，用2500V兆欧表测量绝缘电阻，与同类避雷器试验值进行比较，绝缘电阻值应未有明显变化；2)工频击穿电压试验，FS型避雷器工频放电电压标准：额定电压为3kV、6kV、10kV时；新装和大修后的避雷器为9～11kV、16～19kV、27～30kV；运行中的避雷器为8～12kV、15～21kV、23～33kV； 3)FZ型避雷器一般可不做工频放电试验，但要做避雷器泄漏电流测量。
民熔HY5WZ-17/45高压氧化锌避雷器10KV电站型金属氧化锌避雷器民熔 35KV高压避雷器HY5WZ-51/134户外电站型氧化锌避雷器复合型③安装要求：1)避雷器应垂直安装，倾斜不得大于15°。
避雷器的维护与检修 图文 民熔
避雷器的维护与检修1 概述(1)避雷器应用:电力系统输变电和配电设备在运行中会受到以下几种电压的作用：①长期作用的工作电压；②由于接地故障、谐振以及其他原因产生的暂态过电压；③雷电过电压；④操作过电压。
雷电过电压和操作过电压可能有较高的数值，单纯依靠提高设备绝缘水平来承受这两种过电压，不但在经济上是不合理的，而且在技术上往往也是不可能的。
积极的办法是采用专门限制过电压的电器，将过电压限制在一个合理的水平上，然后按此选用相应绝缘水平的设备。
避雷器是其中最主要的一种限制过电压的电器避雷器的保护特性是被保护设备绝缘配合的基础，改善避雷器的保护特性，可以提高被保护设备运行的安全可靠性，也可以降低设备的绝缘水平，从而降低造价。
设备电压等级越高，降低绝缘水平所带来的经济效益越显著。
避雷器的介绍氧化锌避雷器HY5WS-17/50氧化锌避雷器10KV高压配电型A级复合避雷器产品型号: HY5WS- 17/50额定电压: 17KV产品名称:氧化锌避雷器直流参考电压: 25KV持续运行电压: 13.6KV方波通流容量: 100A防波冲击电流: 57.5KV(下残压)大电流冲击耐受: 65KA操作冲击电流: 38.5KV(下残压)注:高压危险!进行任何工作都必须先切断电流，严重遵守操作规程执行各种既定的制度慎防触电与火灾事故。
使用环境:a.海拔高度不超过2000米;b.环境温度:最高不高于+40C- -40C;C.周围环境相对湿度:平均值不大于85%;d.地震强度不超过8级;e.安装场所:无火灾、易燃、易爆、严重污秽、化学腐蚀及剧烈震动场所。
体积小、重量轻，耐碰撞运输无碰损失，安装灵活特别适合在开关柜内使用民熔 HY5WZ-17/45高压氧化锌避雷器10KV电站型金属氧化锌避雷器民熔 35KV高压避雷器HY5WZ-51/134户外电站型氧化锌避雷器复合型避雷器安装在被保护设备上，过电压由线路传到避雷器，当其值达到避雷器动作电压时避雷器动作，将过电压限制到某一定水平(称为保护水平)。
输电线路的避雷器维护与更换
输电线路的避雷器维护与更换在现代社会中，电力已经成为人们生活和工业生产中不可或缺的一部分。
而输电线路作为电力传输的重要通道，也承载着巨大的安全责任。
在电力传输过程中，遭受雷击是不可避免的风险，因此，安装避雷器成为必要的措施之一。
1. 避雷器的作用避雷器是一种用于保护电力设备以及人身安全的装置。
它的主要作用是在雷电或过电压冲击时，将过电压导引到地，以保护正常运行的设备免受损坏。
通过消除或限制过电压，避雷器可以有效地保护输电线路、变电站等电力设备。
2. 避雷器的维护为确保避雷器的正常运行，维护工作至关重要。
以下是几点避雷器维护的注意事项：a. 定期检查：定期检查避雷器的外观和连接情况，确保避雷器处于良好的工作状态。
同时，还应检查避雷器引下线和接地装置的连接情况是否正常。
b. 清理杂物：避雷器周围的杂物会对其产生负面影响，因此需要定期清理，防止杂物的积累对避雷器的性能造成损害。
c. 避雷器测试：定期对避雷器进行测试，检测其电气性能是否正常。
测试包括测量避雷器的接地电阻、电气导通性等参数，确保避雷器能够正常工作。
d. 替换老化避雷器：避雷器具有使用寿命，一旦超过寿命，就需要及时更换。
因此，在维护中，要关注避雷器的寿命，并根据实际情况进行更换。
3. 避雷器的更换避雷器的更换需要遵循一定的操作流程和注意事项：a. 定期评估：对现有避雷器进行定期评估，判断其是否需要更换。
评估应包括避雷器的外观、电气性能测试以及使用年限等因素。
b. 停电作业：在更换避雷器时，需要进行停电作业，确保操作安全。
在停电作业前，务必通知相关部门和用户，确保对其他设备和用户产生最小影响。
c. 拆卸与更换：根据避雷器维护规程，拆卸老化或故障的避雷器，并安装新的避雷器。
在操作过程中应注意操作规范，保证安全。
d. 新旧避雷器配合：更换避雷器后，新旧避雷器需要一定时间的配合，以确保系统的稳定运行。
在配合期间，应密切关注避雷器的工作状态，确保其正常工作。
避雷器的维护与检修(图文) 民熔
避雷器的维护与检修1 概述(1)避雷器应用:电力系统输变电和配电设备在运行中会受到以下几种电压的作用：①长期工作电压；②接地故障、谐振等原因引起的暂态过电压；③雷电过电压；④操作过电压。
雷电过电压和操作过电压可能有更高的值。
仅仅通过提高设备的绝缘水平来承受这两种过电压不仅在经济上不合理，而且在技术上也是不可能的。
积极的方法是用专用电气设备将过电压限制在合理水平，然后选择相应绝缘水平的设备。
避雷器是限制过电压的重要电器之一。
其保护特性是被保护设备绝缘配合的基础。
改善避雷器的保护特性，可以提高被保护设备的安全性和可靠性，降低设备的绝缘水平，从而降低成本。
设备电压等级越高，降低绝缘水平带来的经济效益越显著。
避雷器简介氧化锌避雷器Hy5ws-17/50氧化锌避雷器10kV高压配电型a类复合避雷器产品型号: HY5WS- 17/50额定电压: 17KV产品名称:氧化锌避雷器直流参考电压: 25KV持续运行电压: 13.6KV方波通流容量: 100A防波冲击电流: 57.5KV(下残压)大电流冲击耐受: 65KA操作冲击电流: 38.5KV(下残压)注:高压危险!进行任何工作都必须先切断电流，严重遵守操作规程执行各种既定的制度慎防触电与火灾事故。
使用环境:a.海拔高度不超过2000米;b.环境温度:最高不高于+40C- -40C;C.周围环境相对湿度:平均值不大于85%;d.地震强度不超过8级;e.安装场所:无火灾、易燃、易爆、严重污秽、化学腐蚀及剧烈震动场所。
体积小、重量轻，耐碰撞运输无碰损失，安装灵活特别适合在开关柜内使用民熔 HY5WZ-17/45高压氧化锌避雷器10KV电站型金属氧化锌避雷器民熔 35KV高压避雷器HY5WZ-51/134户外电站型氧化锌避雷器复合型避雷器安装在被保护设备上，过电压由线路传到避雷器，当其值达到避雷器动作电压时避雷器动作，将过电压限制到某一定水平(称为保护水平)。
过电压之后，避雷器立即恢复截止状态，电力系统恢复正常状态。
避雷器的参数、作用、结构 图文 民熔
避雷器的参数、作用、原理和结构避雷器避雷器是保证电力系统安全运行的重要保护设备之一，主要用于限制由线路传来的雷电过电压或由操作引起的内部过电压。
一旦出现不正常电压，避雷器产生作用，起到保护作用。
氧化锌避雷器是在20世纪70年代出现的--种新型避雷器,它具有无间隙、无续流、残压低等优点。
已经成为取代阀型避雷器、磁吹阀式避雷器的新一-代产品，在电力系统广泛使用。
陶瓷绝缘避雷器复合绝缘避雷器避雷器型号意义避雷器的主要性能参数及代表意义避雷器的铭牌意义避雷器的基本要求为了可靠地保护电气设备，使电力系统安全运行，需满足以下要求:避雷器的伏秒特性与被保护设备的伏秒性要正确配合，即避雷器的冲击放电电压任何时刻都要低于被保护设备的冲击电压。
避雷器的伏安型与被保护的电气设备的伏安型要正确配合,即避雷器动作后的残压要比被保护设备通过同样电流时所能耐受的电压低。
避雷器的灭弧电压与安装地点的最高工频电压要正确的配合，使在系统发生- -相接地的故障情况下，避雷器也能可靠地熄灭工频续流电弧，从而避免避雷器发生爆炸。
当过电压超过一-定值时，避雷器产生放电动作，将导线直接或经电阻接地，以限制过电压。
过电压过电压的定义、分类及危害(1) 什么是过电压?在电力系统正常运行时，电气设备的绝缘处于电网的额定电压下，由于雷击、操作、故障或参数配合不当等原因，电力系统中某些部分的电压可能升高，有时会大大超过正常状态下数值，此种电压升高称为过电压。
过电压过电压类型及危害(2)过电压的分类过电压主要分为内部过电压和大气过电压。
内部过电压:由于操作(合闸、拉闸)，事故(接地、短路、断线等)或其他原因，引起电力系统的状态发生突然变化，从一种稳态转变为另-种稳态的过渡过程，这个过程中可能产生对系统有危险的过电压。
这些过电压是系统内部电磁能的振荡和积聚引起的称为内部过电压。
内部过电压可分为工频过电压、操作过电压、谐振过电压。
大气过电压:是由于雷雨季节空中出现雷云时，雷云带有的电荷，对大地及地面上的一些导电物体都有的静电感应，使地面和附近输电线路感应出异种电荷，并由雷云电荷束缚着被感应的异种电荷。
110kV线路避雷器安装技术要求
110kV线路避雷器安装技术要求线路避雷器是用于保护输电线路绝缘子等免受雷电和操作等过电压损坏（或闪络）的保护电器。
线路避雷器正常运行于1. 环境温度不高于+45℃,不低于－40℃; 2. 不大于1.1kW/m 太阳光的辐射; 3. 海拨高度不超过1000m; 4. 电源频率不小于48Hz,不超过62Hz; 5. 长期施加在避雷器上的工频电压不超过避雷器的持续运行电压; 6. 地震烈度7度及以下地区; 7. 最大风速不超过40m/s。
各种类型避雷器安装方法：1.带支撑绝缘间隙避雷器：1)地面作业人员用绳吊上避雷器固件，选择合适位置安装。
2)在杆塔横担适当位置上把槽钢支架用螺栓紧固，若在塔内安装不能满足各项安装距离的情况下，根据实际，可把支架伸出铁塔外安装。
3)避雷器上端直接挂于槽钢支架上，避雷器外串间隙电极下端通过引流线与系统高压导线相连接。
根据安装实际情况，可选用垂直或倾斜安装。
避雷器与杆塔、拉线距离不小于1米；避雷器绝缘子低压端均压环与线路绝缘子的最小距离与不小于0.7米；避雷器串悬垂线夹与线路悬垂线夹的距离不小于0.75米。
4)按避雷器本体、W-7B、U-7、Q-7、支撑间隙绝缘子、W-7B的次序地面组装好避雷器并吊到塔上安装，调整悬垂线夹及槽钢支架满足上述距离要求，不满足时加金具直至满足为止。
5)紧固悬垂线夹的螺丝。
2.纯空气间隙避雷器：1)避雷器用安装槽钢支架伸出。
2)避雷器安装在离开绝缘子串0.8米距离，导线的正上方。
3)避雷器的弧形电极中心与导线相重合且成垂直90度。
4)调整调节块使空气放电间隙环与导线距离为0.45米～0.48米。
3.无间隙线路避雷器：1)无间隙线路避雷器适合安装在线路的始端或终端。
若在塔内安装不能满足各项安装距离的情况下，根据实际，可把支架伸出铁塔外安装。
2)保证避雷器所带脱离装置动作后的安全距离。
注意事项：1)将环形间隙安装在绝缘子上时，应注意保证上下两个间隙的开口方向一致，并根据塔形及导线排列方式确定开口的朝向。
避雷器安装及运行中存在的问题(图文) 民熔
避雷器配变避雷器安装和运行管理中存在的问题较多，用户烧毁变压器、炸裂避雷器等事故时有发生。
长期以来，避雷器安装在配变高压熔丝上侧为多，根据运行对比，这种安装法不太合理。
1、避雷器的安装和采购来自于电熔存在的问题及处理。
避雷器一般安装在高压熔断器的上侧。
根据规定，“变压器底座离地高度不得低于2.5m”，这样当避雷器损坏或引起接地、短路、校验、更换时，需要将10kV整条线路切断，不利于安装和拆卸。
另外，避雷器的接地线离地过长，不符合有关技术要求。
针对上述问题，我们改变了配电变压器避雷器的安装位置，安装在高压熔断器的下侧。
这不仅不影响避雷器的保护效果和保护范围，而且有利于避雷器的正常拆装，减少全线停电次数。
同时，当避雷器性能下降和遭受雷击时，工频连续电流的增大必然导致避雷器自身故障，配电变压器的熔断器熔断，可以隔离故障点，减少单相接地或短路跳闸的机会提高了供电可靠性。
安装注意事项：避雷器安装点与熔断器的距离应大于0.7m，以保证检修时电力行业安全操作规程规定的安全距离。
避雷器引线长度应尽可能短，接触应可靠。
导线应为35-50mm2黑色胶粘线，以降低电抗和残余电压。
避雷器与变压器的距离应大于2m，以增加导线的电感，提高变压器的相对耐雷水平。
避雷器拆除重新安装时，不得用铁丝和铁丝捆绑，应安装专用夹具，防止漏电。
此外，避雷器引下线必须连接好并绑在横担和杆上，防止避雷器爆炸引起接地、短路或损坏变压器的事故。
二、避雷器运行中存在的问题2.1由于损坏、故障、腐蚀不易安装，资金来源和成本负担困难，加之村电工责任心不强，存在侥幸心理等因素，无法及时安装和补充，客观上导致避雷器安装率低，安装数量不足。
2.2由于避雷器定期校验工作量大，相当一部分避雷器多年未校验，导致仍在网运行的避雷器发生故障。
2.3由于施工、安装、维护人员责任心不强，多数避雷器在运行中有松动、倾斜、安装位置错误、引线脱落等现象。
2.4避雷器产品质量低，不能起到有效的保护作用。
线路避雷器带间隙的保护原理及优点 图文 民熔
线路避雷器一、定义带间隙线路避雷器：由复合外套金属氧化物避雷器本体与外穿联间隙串联成的线路避雷器。
二、外串联间隙：带间隙线路避雷器的一部分,与避雷器本体串联组成带间隙线路避雷器，串联间隙的主要目的就是使氧化锌避雷器本体与系统电压隔离。
间隙分为带支撑件间隙和不带支撑件间隙(不带支撑件间隙也称为纯空气间隙)。
带支撑件间隙由两个分别固定在复合绝缘支撑件（用于固定外串联间隙电极,其材料为复合绝缘材料,是带支撑件间隙线路避雷器外串联间隙的一部分,简称支撑件。
）两端的电极组成。
纯空气间隙由两个电极组成,通常一个电极固定在避雷器本体,高压端.另一个电极固定在输电线路导线上或绝缘子串高压端。
外穿间隙分为支撑件间隙和不带支撑件间隙对应,带间隙线路避雷器分为带支撑件间隙线路避雷器和纯空气间隙线路避雷器。
纯空气间隙线路避雷器的主要优点是：结构紧凑、长度短、重量轻、运行可靠性高即使避雷器故障，间隙依然可以起到隔离作用、寿命长。
缺点是空气间隙避雷器在大风作用下，间隙距离会发生变化，电极形状必须制作成弧形.这种避雷器现场安装前需依据杆塔结构设计相应附件(加装支架且应沿导线方向伸出),安装现场还需精细调整间隙才能满足间隙距离的要求，对安装要求较高且在耐张塔和特殊塔形安装非常困难，纯空气间隙避雷器在耐张塔上不便安装。
带支撑件间隙线路避雷器的优点是：间隙固定在支撑件上,在产品出厂时间隙距离已确定不受风偏的影响,间隙与避雷器本体形成一个整体,可方便地以不同角度安装在不同杆塔上安装不需要外加支架，安装简单、方便。
缺点是：串联间隙的支撑件要承担大部分运行电压,存在老化及使用寿命问题,支撑件一旦发生故障,串联间隙的隔离作用失效,避雷器本体将直接承受运行电压和各种过电圧,避雷器整体故障的风险增大.避雷器整体结构往往比相应线路绝缘子长,当避雷器与线路绝线子平行安装时可能会增大安装难度.二、带间隙氧化锌避雷器保护原理带间隙氧化锌避雷器与线路高压绝缘子并联,当雷击塔杆或避雷线时,雷电流引起的高电位使线路氧化锌避雷器的串联间隙先动作,降低了塔臂与导线间的电位差,保证绝缘子不再闪络,从而避免线路跳闸停电,在串联间隙动作后,氧化锌避雷器本体的残压不仅被限制到远低于干绝缘子内闪络电压,而且在雷电压过后的系统工频电压下,能自己熄灭工频电流,保证供电正常。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
直线塔使用空气间隙避雷器，安装应注意：避雷器的位置避雷器与被保护绝缘子的安全距离避雷器与带电体的距离钢架的选择与安装弧形电极的方向间隙的尺寸计数器的安装等
买避雷器就到民熔电气购买
安装注意事项
1、线路避雷器在安装前应严格按照规程开展交接试验；
2、安装支架伸出距离应满足避雷器与被保护绝缘子的安全距离大于最大间隙距离的要求，并留有一定裕度，防止避雷器对绝缘子金具放电，如220kV线路避雷器与接地体的空气距离不低于1.9m；
3、线路避雷器安装支架可采用两根角钢靠背双并斜担在杆塔塔头主横担上或者采用槽钢、角钢结合的方式，采用的槽钢、角钢型号应满足避雷器承力要求，如安装220kV线路避雷器采用两根角钢应不低于
L63×6，若采用槽钢、角钢结合的方式，槽钢不低于10号；
4、线路避雷器安装时，为保障间隙距离的有效性，避雷器尾端弧形电极长轴方向应与下方导线垂直；
5、线路避雷器纯空气间隙安装时应满足要求；
6、线路避雷器的计数器应选择具有大盘径、粗指针的计数器，以易于塔下查看读取数据，安装时计数器面板朝下。
计数器安装时，通过软导线与避雷器接地端子相连，计数器朝向主横担侧，也可安装在杆塔塔头主横担上靠近避雷器侧的位置（打孔），但距避雷器的位置不应超过2m。
线路避雷器的运行维护
1.建立台账、运行记录并密切加以监视，雷雨季节及时记录雷击动作情况；同时还应建立必要的检修、试验、轮换制度，确保装置运行的可靠性。
2。
结合线路检修进行的运行维护工作包括：避雷器本体外观目测；串联间隙、上下电极测量和检查；高压电极和接地端连线检查；连接件检查；检查、记录计数器动作次数；检查在线或离线监测装置
3。
运行3~5年后的线路避雷器可进行抽样试验，抽样避雷器进行直流试验，如抽样避雷器试验不满足要求，要求对同批次避雷器加大抽样比例，如仍出现一支不合格，应扩大同批次避雷器试验，确定是否能够继续运行。
4。
动作极为频繁（如20次）的避雷器应进行缩短周期进行直流试验，试验不合格应退出运行。
