弹簧操动机构电动机参数选择

合集下载

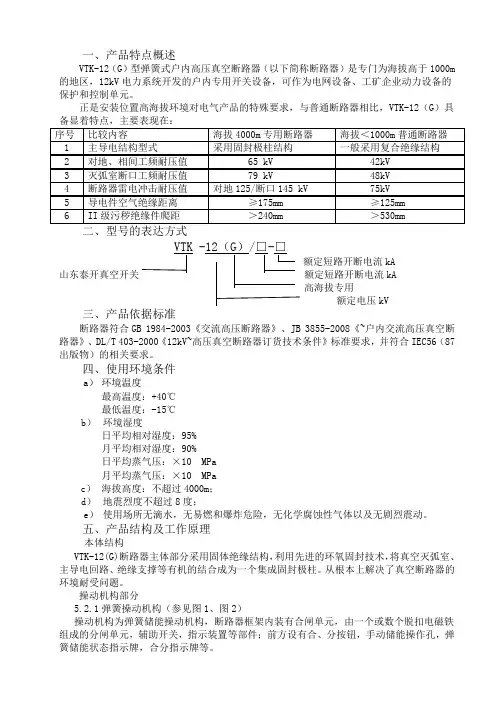

VTK-12产品说明书

VTK-12产品说明书
机械参数
序号
参数名称
单位
参 数
1
触头开距
mm
13±1
2
触头超行程
mm
4±1
3
合闸速度
m/s
~
4
刚分6mm分闸速度
m/s
~
5
触头合闸弹跳时间
ms
≤3
6
三相触头合、分闸同期性
ms
≤2
7
合闸时间
ms
≤75
8
分闸时间
ms
≤50
9
储能电压
V
AC/DC220 AC/DC110
10
储能时间
s
<15
11
合闸控制电压
序号
比较内容
海拔4000m专用断路器
海拔<1000m普通断路器
1
主导电结构型式
采用固封极柱结构
一般采用复合绝缘结构
2
对地、相间工频耐压值
65 kV
42kV
3
灭弧室断口工频耐压值
79 kV
48kV
4
断路器雷电冲击耐压值
对地125/断口145 kV
75kV
5
导电件空气绝缘距离
≥175mm
≥125mm
6
II级污秽绝缘件爬距
订货时应注明:
1、断路器型号、名称、主要技术参数及订货数量。
2、操作电压种类及参数。
3、备品、备件的名称及数量。
十一、随机文件
A.产品合格证;B.出厂检验报告; C.安装使用说明书
产品说明与图例仅供参考,本公司保留修改权利。
手车式内部电气接线原理图(带闭锁、防跳方案)
固定式内部电气接线原理图(带防跳方案)

断路器弹簧机构常见储能故障分析与处理

断路器弹簧机构常见储能故障分析与处理

5第10卷(2008年第7期)电力安全技术断路器弹簧机构常见储能故障分析与处理断路器弹簧机构常见储能故障分析与处理操动机构是断路器的操动执行系统,是断路器的核心动能配套产品,而弹簧操动机构以利用弹簧为动力来实现断路器的分合闸操作。

弹簧操动机构以其优越的性能、安全可靠、维护方便和使用寿命长等优势被广泛使用。

但是,目前使用的弹簧机构多种多样,结构复杂,传动环节较多,时常会出现故障。

1储能控制回路分析弹簧操动机构储能电动机回路一般由:储能电动机电源自动开关(8M)、储能接触器触点(88M)、储能电机热继电器(49M)及储能电动机(M)构成,具体电路见图1。

图1储能电动机回路弹簧储能电动机电气控制回路一般由辅助继电器、电动机热继电器触点、合闸弹簧储能限位开关触点、储能接触器及储能接触器空气延时继电器触蒋超伟(银南供电局,宁夏银南751100)点构成。

工作过程是断路器合闸操作后,合闸弹簧储能限位开关触点闭合,启动储能接触器接通电机回路,对合闸弹簧储能。

当储能到位时,通过机械凸轮使合闸弹簧储能限位开关断开,储能接触器返回,电动机停机。

若电动机运转时间过长,则储能接触器空气延时触点经其整定时间延时动作,启动辅助继电器触点,切断储能电动机回路;当储能电动机出现过载时。

其储能电动机回路中热继电器动作。

热继电器触点闭合启动辅助继电器,切断储能电动机回路。

2储能电动机不启动故障2.1故障原因分析通过对储能电动机回路分析可知,造成储能电动机不启动的原因有如下几点:(1)储能电动机电源及二次回路故障;(2)储能接触器、继电器(辅助继电器、延时继电器)故障;(3)储能限位开关故障;(4)储能电动机过载故障;Jian x iu weih u检修维护降低,高压油推动滑阀上移,将滑阀套筒上的泄油口打开,高压油通过该通道泄油失压,即油动机下腔中的压力油泄掉,阀门在重型弹簧作用下迅速关闭。

在一级导阀上有一个压力调节手柄,正常情况在全关位置,此时针型阀将导阀上的放油孔堵住。

弹簧储能机构的操作方式

弹簧储能机构的操作方式

弹簧储能机构的操作方式1、合闸弹簧储能:开关处于起始分闸状态,合闸弹簧和分闸弹簧末储能,开关无法操作;电机得电后,通过驱动机构使合闸弹簧储能,操动机构准备合闸.弹簧机构在紧急情况下,可用手动储能.2、合闸通过激励合闸脱扣器,合闸弹簧释放能量,经驱动机构使灭弧单元触头闭合;在此过程中,分闸弹簧实现储能;几乎在合闸过程的同时,电机将自动启动,合闸弹簧重新储能.3、分闸通过激励分闸脱扣器,分闸弹簧释放能量,经驱动机构使灭弧单元触头拉至分闸位置.4、合闸弹簧和分闸弹簧释放能量步骤:1 断开直流储能电源;2 开关分闸在合闸状态;3 开关合闸;4 开关再分闸;5 断开控制电源.近年来,35、10 kV具有弹簧储能机构的断路器越来越普及.与过去的直流电磁机构相比,具有动作速度快、合闸电流小、储能电源容量小、交直流均可使用等优点.弹簧储能机构的特点是:合开关时,已储能的弹簧释放能量;开关合上后,弹簧储能,为下一次合闸做准备.也就是在运行中如失去储能电源仍可合闸操作一次,分闸时,储能弹簧能量不释放.从张掖地区电业局2000年所发生的事故中发现,这种操作机构也存在一些问题.1 事故情况张掖地区电业局于2000年投运的第一个综合自动化变电站,将所有故障信号通过后台机发出,无功自投通过后台软件控制电容器投切.在运行中发现115电容器控制回路断线,经检修人员检查系行程开关接点和合闸继电器接点粘连,造成合闸线圈烧坏.2 事故分析经检查登录信息发现,只有“弹簧储能动作”信号,而无“弹簧储能复归”信号.如图1所示,这次事故是闭锁合闸的行程开关WJ接点粘连,后台无功自投软件控制电容器合闸,由于弹簧储能机构未储能,开关合不上闸,200 ms后,合闸接点HJ返回,因接点容量有限,断弧造成接点粘连,使合闸线圈长期带电而烧坏.开关在分合闸时通过开关辅助接点DL来断弧, 不能通过行程开关的接点和合闸接点来断弧.因为10 kV的行程开关接点容量小,加上开关机构性能调整不好,造成开关在合闸时,有的开关连续合闸2次.第一次没合上时,辅助接点DL没切换,不能断弧,由于弹簧能量释放,行程接点打开,通过行程接点来断弧,虽在接点两侧并了电容吸收电弧,但由于接点容量有限,容易使行程开关的接点烧坏或粘连.3 防止措施对10 kV开关机构进行调整,保证合闸一次成功.在验收检修后的开关时,应重视对开关弹簧机构能量储存与释放的验收.在运行中, 出现开关合闸或重合闸动作后,除了检查开关的实际位置外,还应检查弹簧是否储能.检查登录信息内所发的信号,若发现只有“弹簧储能动作”信号,而无“弹簧储能复归”信号时,应立即断开储能电源.如是线路,还应退出线路重合闸压板;如是电容器,有无功自投控制电容器投切的,应退出自动调节,改为手动调节,在开关分闸后,断开控制电源,通知检修人员处理.每年春检时应对行程开关的接点进行检查和检修,接点不好的要进行更换.35 kV开关能直接观察弹簧是否储能,但10 kV开关柜没有检查弹簧是否储能的窗口,建议厂家安装该窗口以及手动储能装置.概述目前,弹簧操动机构以其合闸电流小、动作速度快、储能电源容量小等特点在电力系统1O,35 kv电压等级的开关类设备中得到广泛应用其工作过程是:合断路器时,已储能的弹簧立即释放能量,实现合闸:断路器合上后,弹簧储能,为下一次合闸做准备.分闸时,储能弹簧能量不释放.弹簧操动机构储能电机的启动与停止是由弹簧行程开关接点的接通与断开来实现的在弹簧储能到位后.行程开关的常开接点闭合,使断路器处于准备合闸状态.其中K 为储能控制开关,DL为断路器辅助接点,HQ为断路器合闸线圈.弹簧行程开关接点SP 通过继电器KM控制储能电机M 的启动与停止.弹簧行程开关接点SP2串人合闸回路,用来控制断路器合闸,即只有在弹簧储能到位结束后,SP:闭合接通,方能实现合闸.某变电站几台40.5 kV断路器系LW8—40.5型SF^断路器配CT14型操动机构,多次发生行程开关接点SP2烧毁或粘连事故,导致断路器拒动.下面,笔者就该问题进行原因分析并提出改进措施.2 原因分析SP 和SP’均为LX19—121型行程开关的触点,其电源电压为DC 220 V,持续工作电流为5 A.工作时,实际流过SP 的电流为0.1 A接触器回路电阻2560Q.流过SP2的电流为1.8 A合闸线圈电阻为124 Q.从表面上看,S P ,SP2的选型完全符合要求.在正常情况下.合闸控制回路的电流本应由断路器的辅助开关DL来切断.但实际上.在弹簧释放的瞬间,SP 常先于D L进行切换,因此SP2承担了切断电流和熄弧的任务又因该种行程开关接点容量小.不具备灭弧功能.所以常常导致接点的烧毁或粘连.如果遇到有的操动机构性能不好,断路器合闸时第一次没有合上.其辅助接点未切换.发生合闸自保持的情况,甚至会造成烧毁合闸线圈的事故.3 改进的措施1改用有磁吹熄弧功能的LXW18—1 1MB型行程开关,其供电参数为DC 220 V/5 A.它的接点容量大.具有熄弧能力,能确保可靠地切断合闸电流.2在合闸控制回路中加装中间继电器J,先用SP’去启动J,再将J的常开接点接人合闸控制回路中,其接线见图2,其中,HBJ为合闸保持继电器,HQ 为合闸线圈.此时,SPz中仅流f编入软件,可以方便、准确地进行温度补偿,得到sF气体的密度值,并直接加以显示.过不到0.1 A的电流.而且在K K开关接通或重合闸动作时,由于HBJ的自保持作用,保证了合闸回路的电流由断路器的辅助开关DL来切断该变电站部分40.5 kV断路器采用上述改进措施后,在保证年度检修时行程开关接点调整到位、接触可靠、分合正常的情况下,再也没有发生过行程开关接点的烧毁或粘连事故摘要:在进行南门畈变电站110kV南03、南04线路距离、零序保护保护屏为PXH-112X型带开关开关型号CT6-XI弹簧储能机构的联动整组试验中,当模拟线路相间及单相接地的永久故障时,出现重合闸多次重合,开关多次跳闸.如果不消除该保护及自动装置这一严重缺陷,一旦运行中线路发生永久性故障,不但不能迅速切除故障线路,相反将引起故障扩大,危及设备及电网的安全运行.关键词:弹簧储能机构断路器控制回路1998年3月12日,我们在进行南门畈变电站110kV南03、南04线路距离、零序保护保护屏为PXH-112X型带开关开关型号CT6-XI弹簧储能机构的联动整组试验中,当模拟线路相间及单相接地的永久故障时,出现重合闸多次重合,开关多次跳闸.如果不消除该保护及自动装置这一严重缺陷,一旦运行中线路发生永久性故障,不但不能迅速切除故障线路,相反将引起故障扩大,危及设备及电网的安全运行.另一方面,在线路永久性故障情况下,开关第二次跳闸后无事故音响信号产生,使运行人员容易造成误判断,也影响运行的安全.于是,我们以南03开关对保护和开关进行了二次回路分析.见图1弹簧储能机构断路器控制回路反措电子学论文作者:本站来源:网络发布时间:2006-9-24 8:35:00发布人:admin图1 南03开关原控制回路图图2 二次回路改造后的控制回路图南03开关正常运行时,弹簧储能装置储能完毕,储能过程中的合闸闭锁动合触点打开,DT接通DT为机构行程开关,在弹簧储能过程中,DT动合触点打开,闭锁合闸操作回路,跳闸位置中间TWJ因开关合闸后,辅助接点DL断开而失磁,TWJ动合触点都打开,重合闸继电器ZCH充电15s后处于充好电状态,回路其他元件都处于正常工作状态.在线路发生永久性故障时,保护动作,开关跳闸,TWJ励磁动作,重合闸第一次启动,发出合闸脉冲,使开关第一次重合.储能装置在第一次合闸后释放完能量,合闸闭锁行程开关动合触点DT断开.因是线路永久性故障,保护加速使开关第二次跳闸.若按一般开关二次回路常规接线要求, 分。

弹簧操动机构与永磁操动机构的比较

弹簧操动机构与永磁操动机构的比较

弹簧操动机构与永磁操动机构的比较弹簧操动机构与永磁操动机构的比较3.1 动作原理和结构真空断路器永磁机构原理图见图1,弹簧机构见图2。

目前用于中压断路器操动机构主要有电磁式和弹簧式两种。

电磁操动机构在真空断路器发展初期得到了广泛应用,这是由于电磁操动机构较好地迎合了真空灭弧室的要求:一是开距小(8-25mm),二是在合闸位置需要大的操动力(2000-4000N/相)。

然而电磁操动机构也存在不容忽视的缺点,磁路电感L在合闸过程中变化较大,产生反电动势,从而抑制了合闸线圈电流的增大,而且这种抑制作用随着合闸速度增加而增强。

相比之下,弹簧操动机构采用于手动或小功率交流电动机储能,其分合闸速度不受电源电压波动影响,相当稳定,能够获得较高的分合闸速度,能实现快速自动重合闸操作,在一定程度上克服了电磁操动机构的缺点。

然而弹簧操动机也存在以下缺点:完全依靠机械传动,零部件数量多,一般弹簧操动机构有上百个零件,且传动机构较为复杂,故障率较高,运动部件多,制造工艺要求较高。

另外,弹簧操动机构的结构复杂,滑动摩擦面多,而且多在关键部位,在长期运行过程中,这些零件的磨损、锈蚀以及润滑剂的流失、固化等都会导致操作失误。

近年来,一种用于中压真空断路器的永磁保持、电子控制的电磁操动机构(简称永磁机构)备受关注。

和传统的断路器操动机构相比,永磁机构采用了一种全新的工作原理和结构,工作时主要运动部件只有一个,无需机械脱扣、锁扣装置,故障源少,具有较高的可靠性。

3.2 操动机构与真空断路器的配合3.2.1 力-行程特性多年来,真空断路器一直在努力追求着一种完美操动的机构:结构简单,寿命长,可靠性高,可以用小功率交流电源操作,出力特性与真空断路器的反力特性很好地匹配,能给出稍低的合闸速度和较高的分闸速度的操作机构。

真空断路器触头行程很小,合闸过程中在触头接触前只需要很小的驱动力,一旦触头闭合,就需要较大的驱动力,来压缩触头弹簧以获的足够的触头压力。

CT24弹簧机构说明书(1)

CT24弹簧机构说明书(1)

CT24型弹簧操动机构安装使用说明书岳阳市湘楚电器有限公司1、概述CT24型弹簧机构可供操动110KV自能式SF6断路器之用,其性能符合GB1984-2003《交流高压断路器》和本产品《技术条件》的要求,各项指标均达到和超过IEC56《高压交流断路器》中有关的标准。

本机构具有电动储能和手动储能两种方式:分、合闸操作有远控或就地分、合电磁铁操作和旋转手柄操作两种。

2、使用条件2.1 周围空气温度:上限为+40℃,下限为-35℃;2.2 相对湿度:月平均值不大于90%;2.3 外壳防护等级IP4X;2.4 海拔高度:2000m及以下;2.5 风压不超过700Pa(相当于风速34m/s);2.6 无经常性剧烈震动的场所;2.7 安装场所:户外或户内。

3、技术参数3.1 储能电机为交直流两用电机,其技术参数如表一:表一3.2 手动储能采用一特制摇把,其长度为380mm,储能时最大操作力为200N;3.3 合闸电磁铁采用螺管式电磁铁,其技术参数如表二:表二3.4 分闸电磁铁采用螺管式电磁铁,其技术参数如表三表三3.5机构输出角度:55-57度3.6 机构合闸功调整范围大,可在2800N.m至3640N.m之间调节。

3.7 机构净重:280kg。

4、结构及动作原理4.1 结构:机构由于安装方式的不同分为端挂式和中挂式两种,它们之间只有机构箱不同,其机芯部分完全一样。

机构为夹板式结构,合闸弹簧、凸轮连杆结构、机构传动、缓冲器均巧妙地布置在两平板内。

弹簧为压簧,它布置在用两槽板与前后夹板之间形成的一个方形槽内,弹簧用板式链与最后一级的大链轮、凸轮联在一起,电机通过四级齿轮传动和二级链轮传动带动凸轮运动而使弹簧储能;机构的输出部份用二块三角形的夹板构成,三角形的一个角布置滚轮,一个角用于联接输出拉杆,另一个角用于安装机构保持分闸状态的掣子;机构内有分闸缓冲器,它主要是分闸缓冲,使断路器分闸快完了时吸收分闸弹簧的剩余能量,但在合闸时也有减少过冲的作用。

CTB弹簧操动机构

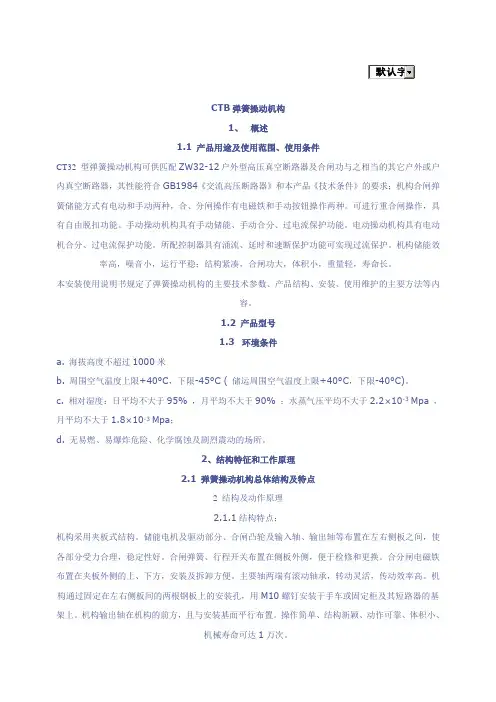

CTB弹簧操动机构
