CT10弹簧操动机构使用说明书

合集下载

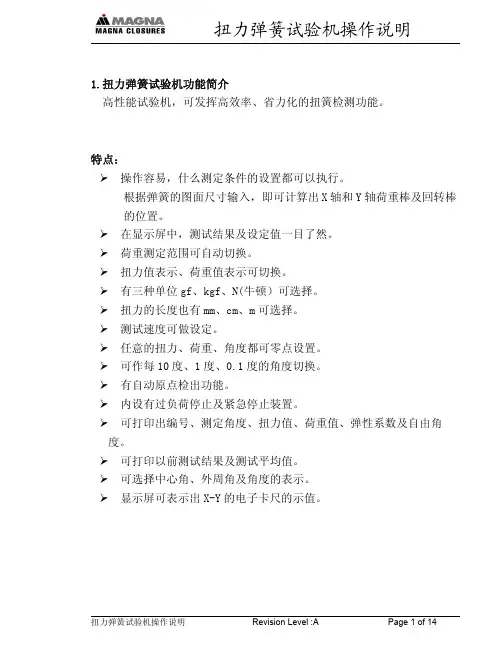

扭簧试验机操作说明

扭力弹簧试验机操作说明
1.扭力弹簧试验机功能简介高性能试验机，可发挥高效率、省力化的扭簧检测功能。
特点： � 操作容易，什么测定条件的设置都可以执行。根据弹簧的图面尺寸输入，即可计算出 X 轴和 Y 轴荷重棒及回转棒的位置。 � � � � � � � � � � � � � � 在显示屏中，测试结果及设定值一目了然。荷重测定范围可自动切换。扭力值表示、荷重值表示可切换。有三种单位 gf、kgf、N(牛顿）可选择。扭力的长度也有 mm、cm、m 可选择。测试速度可做设定。任意的扭力、荷重、角度都可零点设置。可作每 10 度、1 度、0.1 度的角度切换。有自动原点检出功能。内设有过负荷停止及紧急停止装置。可打印出编号、测定角度、扭力值、荷重值、弹性系数及自由角可打印以前测试结果及测试平均值。可选择中心角、外周角及角度的表示。显示屏可表示出 X-Y 的电子卡尺的示值。
扭力弹簧试验机操作说明
Revision Level :A
Page 12 of 14
扭力弹簧试验机操作说明
7 程序测试条件的设定段数的选择。试验段数最多可选择三段。A1、A2、A3 � 当角度类型为外周角时，角度 0°线为与回转棒（即支持棒）接触的弹簧脚。见图 13 A1、A2、A3 的角度为与荷重棒接触的弹簧脚和 0°线所成的角度。
Page 4 of 14
ACTION
扭力弹簧试验机操作说明
Revision Level :A
扭力弹簧试验机操作说明
UNIT STEP
SETTING
单位，可选择 N.mm、N.m 等步骤，可选择 1 段、2 段、3 段测定，可选择自由角度测定或平均值测定打印，可选择 AUTO/OK/NG/STOP 测量点设定，可输入 1 段、2 段、3 段

弹簧测试仪使用方法

弹簧测试仪使用方法1.设备准备首先，需要确保弹簧测试仪的设备完整且正常工作。

检查仪器是否处于良好的工作状态，确保所有的连接线和传感器都正确连接和安装。

同时，需要根据测试需要选择合适的测试夹具和传感器，并进行校准和调试。

2.样品准备准备好要测试的弹簧样品。

在选择样品时，需要根据测试要求确定合适的弹簧类型、规格和数量。

样品应符合相关标准和要求，并且没有明显的损伤和缺陷。

3.测试参数设置根据测试的要求和标准，设置合适的测试参数。

测试参数可能包括负载范围、速度、测试时长等。

如果测试仪器支持自动化和多种测试模式，可以根据需要选择合适的模式。

4.夹具安装根据弹簧的类型和结构，选择合适的夹具并进行安装。

夹具的安装应确保弹簧固定牢固，并且与测试仪器的传感器正确连接。

夹具的选择和安装需要参考测试仪器的操作手册，并根据具体的测试要求进行调整。

5.开始测试将弹簧样品放置在夹具上，并确保弹簧与夹具接触良好。

根据测试仪器的指示或者操作手册的要求，开始测试。

在测试过程中，可以观察测试仪器的显示屏或者电脑界面，记录测试数据和曲线。

6.数据分析测试完成后，可以将测试数据进行分析和处理。

根据需要，可以计算弹簧的刚度、位移、负载等参数。

同时，还可以通过对比不同样品的测试结果，评估和比较弹簧的性能和质量。

7.结果报告根据测试结果，可以生成测试报告。

报告应包括测试方法、测试条件、测试结果和数据分析等内容。

报告的格式和内容可以根据实际需求进行调整和定制。

8.仪器维护测试完成后，需要对测试仪器进行维护和清洁工作。

将测试夹具和传感器拆卸，并进行清洗和保养。

同时，需要检查仪器的各项功能是否正常，如有异常应及时维修或更换。

总结：弹簧测试仪的使用方法包括设备准备、样品准备、测试参数设置、夹具安装、开始测试、数据分析、结果报告和仪器维护等步骤。

正确使用弹簧测试仪能够帮助生产商和制造商准确评估弹簧的性能和质量，提高产品的可靠性和稳定性。

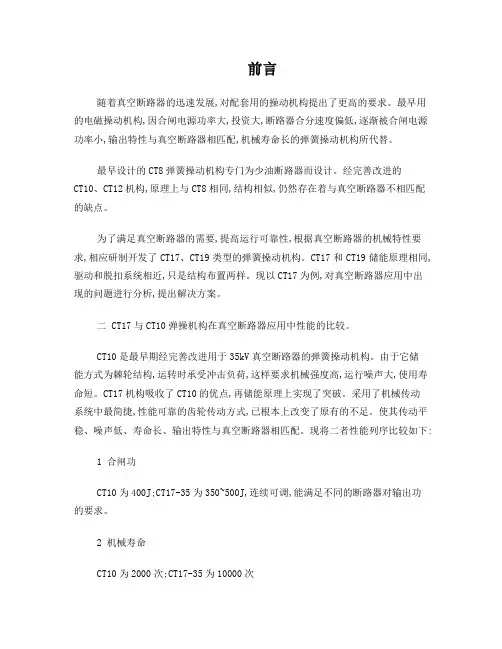

弹簧操动机构在真空断路器应用

前言随着真空断路器的迅速发展,对配套用的操动机构提出了更高的要求。

最早用的电磁操动机构,因合闸电源功率大,投资大,断路器合分速度偏低,逐渐被合闸电源功率小,输出特性与真空断路器相匹配,机械寿命长的弹簧操动机构所代替。

最早设计的CT8弹簧操动机构专门为少油断路器而设计。

经完善改进的CT10、CT12机构,原理上与CT8相同,结构相似,仍然存在着与真空断路器不相匹配的缺点。

为了满足真空断路器的需要,提高运行可靠性,根据真空断路器的机械特性要求,相应研制开发了CT17、CT19类型的弹簧操动机构。

CT17和CT19储能原理相同,驱动和脱扣系统相近,只是结构布置两样。

现以CT17为例,对真空断路器应用中出现的问题进行分析,提出解决方案。

二 CT17与CT10弹操机构在真空断路器应用中性能的比较。

CT10是最早期经完善改进用于35kV真空断路器的弹簧操动机构。

由于它储能方式为棘轮结构,运转时承受冲击负荷,这样要求机械强度高,运行噪声大,使用寿命短。

CT17机构吸收了CT10的优点,再储能原理上实现了突破。

采用了机械传动系统中最简捷,性能可靠的齿轮传动方式,已根本上改变了原有的不足。

使其传动平稳、噪声低、寿命长、输出特性与真空断路器相匹配。

现将二者性能列序比较如下:1 合闸功CT10为400J;CT17-35为350~500J,连续可调,能满足不同的断路器对输出功的要求。

2 机械寿命CT10为2000次;CT17-35为10000次3 安装方式CT10合分电磁铁可自动复位,机械输出轴偏后,机构可以朝任意方向安装。

常用的有正装、倒装,适应不同断路器的要求,方便灵活。

4 储能系统CT10储能系统为棘轮棘爪形式,储能时棘轮棘爪受冲击负荷,振动大,噪声大,易打齿,易磨损。

系统效率低,要求功率大,一般为600W。

经常储不上能,容易烧损电机。

CT17-35采用齿轮传动,性能平稳,效应提高。

储能可靠,噪声低。

使用由机动率小,为200W。

弹簧拉力器的使用方法是什么

如对您有帮助，可购买打赏，谢谢弹簧拉力器的使用方法是什么
导语：弹簧拉力器在我们的生活中被应用的非常广泛，是一款适合大众健身的器材之一。

就算平时抽不出时间去健身房的朋友们，也可以通过正规渠道购买
弹簧拉力器在我们的生活中被应用的非常广泛，是一款适合大众健身的器材之一。

就算平时抽不出时间去健身房的朋友们，也可以通过正规渠道购买弹簧拉力器以便于自己空闲的时候在家里进行健身。

弹簧拉力器虽然到处可见，但是应该怎么用呢？今天就为大家介绍弹簧拉力器的使用方法。

正位拉
双臂前伸，肘略显弧度，高度不超过双眼，往两边拉伸，身体前后移动幅度不要过大，避免借力，如不行，宁减少弹簧，保证动作到位。

上位拉
动作如前，只是高度在头顶前上方，又往两边拉的感觉，主练上胸，弹簧可适当比正位增加。

单手提拉
双脚平行站立，将弹簧一端踩在右脚下，握紧弹簧另一端，上臂保持不动，用力向上收起小臂，反复上下伸展。

后卫拉
双脚平行查立，两腿分开，两手持拉力器于背后分别向两边拉，反复多次，此动作主练肩。

后位交错拉
双脚平行站立，两腿分开，两手持拉力器于背后分别相上下方向拉，至极限后平缓放松，反复多次。

使用的好处：肱二头肌是一块有两个肌头的肌肉，其主要作用是曲
常识分享，对您有帮助可购买打赏。

弹簧机检长器使用说明

弹簧机检长器使用说明
1、接上电源,打开电源(ON/OFF)开关,进入仪器自检,等发出自检声后进入正常工作状态，开机后，待读数稳定后按置零键进行清零设置。

2、根据产品要求选择相应的工作模式根据弹簧的自身长度，调整好上下压盘距离，驱动加载手柄至负荷显示接近被测弹簧试验负荷长度时，在按下数显标尺的ABS键。

3、按置零键置零位。

4、放置被测弹簧，驱动加载手柄至数显标尺显示到弹簧工作长度后，液晶显示屏显示的负荷力值，既为该弹簧此工作长度下的工作负荷值。

5、读取测试的真实数值后并做好记录；
6、测试完成后，缓慢卸载负荷，关闭电源并拔下电源插头。

钢弹簧压力试验机说明书2

目录1、系统简介 (2)1．1 系统特点 (2)1．2 主要技术参数 (2)2、机械及液压部分说明 (2)3、电气测量部分说明 (4)3．1供电系统 (4)3．2 模/数转换系统 (5)3．3 轮辐荷重变送器 (5)3．4位移传感器 (6)3．5电磁换向阀 (6)4、软件部分 (7)4．1 概述 (7)4．2 测试功能 (7)4．3 参数设置 (10)4．4 数据管理 (11)5．常见故障及处理 (12)6．维护保养及注意事项 (13)附录1：钢弹簧类别及型号表 (14)1、系统简介1．1 系统特点为更好地适应各种车型、各种转向架的摇枕弹簧和轴箱弹簧及其他类型的螺旋型圆柱钢弹簧的自动测试，中国电子科技集团公司第三十三研究所和太原铁路局车辆处联合开发研制了钢弹簧压力试验机，系统具有如下功能特点：a)实时显示各动作机构的位置和运动状态；直观显示被测件信息及压力-位移曲线图；实时显示测试标准、测试结果等信息。

b)测试功能：包括手/自动测试、全压试验、传感器标定、完全复位功能。

c)数据管理功能：根据现场需求，提供测试结果的打印、统计及查询功能；d)可扩展性能：利用数据库技术，对今后新出现的车型和弹簧类型可方便快速地进行测试功能的扩展。

e)可以对各种类型的摇枕弹簧，轴箱弹簧及其他类型的螺旋型圆柱钢弹簧进行自动测试。

1．2 主要技术参数试验机外形尺寸(长×宽×高)：130cm×118cm×280cm三相异步电动机工作电压：交流380V 50Hz功率：5.5Kw 转速1446r/min油缸最大输出压力：200KN 额定输出压力：150KN油缸下行最大速度：190mm/s 上行最大速度：400mm/s油箱尺寸：130cm×45cm×56cm控制柜外形尺寸(长×宽×高)：60cm×65cm×172cm微机控制系统工作电压：交流220V，50Hz工作环境温度：0---40℃高度测量范围：100~700mm±0.5mm载荷测量范围和精度：0~150KN±5‰2、机械及液压部分说明2.1 液压系统液压系统采用了定量式柱塞泵上置的方式，通过不锈钢的导向柱来控制活塞活动，其它各个执行机构通过高压胶管连接到集成块上，保证了整个系统的可靠性。

弹簧试验机使用说明书

弹簧试验机使用说明书尊敬的朋友：您好！承蒙您选用本厂生产的TLS-S*****型数显式弹簧拉压试验机，深表感谢。

在使用本机前，请您认真阅读该《使用说明书》，在充分理解后，再开机使用。

请您爱护本机，正确使用，以使本机永远保持较高的精度和良好的运行状态。

《产品使用说明书》第2 页共12页目录首页 (1)1．试验机的主要用途及适用范围 (3)2．试验机的主要技术指标 (3)3．试验机的工作条件 (3)4．试验机的结构特征及工作原理 (3)5．安装与调整 (4)6．使用与操作 (4)7．注意事项 (6)8．维护与保养 (6)9．常见故障及处理 (7)10．其它 (7)《产品使用说明书》第3 页共12页1.试验机的主要用途及适用范围TLD-S2000型数显式弹簧拉压试验机, 主要用于测试各种螺旋弹簧等弹性元件的拉伸及压缩强度，并打印输出记录测试数据。

广泛应用于机械、化工等厂矿企业、科研院校等企事业单位。

2.试验机的主要技术指标序号1 2 3 4 5 6 7 8 9 10 最大试验力试验力最小读数值位移最小读数值示值相对误差试验力示值重复性相对误差试验力零点相对误差试验机有效试验空间上、下夹头中心线同轴度误差横梁移动速度（快捷键和自由设置）电源电压（必须有可靠的接地措施）检验项目*****N 01N 0.01mm 技术要求400～*****N范围内：±1% ≤1% ±0.1% 360mm ≤Φ1mm 0.2～500mm/min ～220V±10% 50Hz 3.试验机的工作环境条件3.1 在室温10C～35C范围内，相对湿度不大于80%；3.2 在稳固的基础或工作台上正确安装，水平度为0.2/1000；3.3 在无震动、无腐蚀性介质和无较强电磁场干扰的环境中；3.4电源电压的波动范围不应超出额定电压的±10%。

4. 试验机的结构特征及工作原理（请参阅附图1）本机由机械、电气二大部分组成4.1机械部分结构及工作原理：本机采用步进电机及其驱动器驱动，通过同步齿型带减速传递至丝杠，丝杠旋转，带动升降座上、下移动，实现对试件的拉伸试验。

弹簧操作机构

浅谈断路器弹簧操作机构摘要本文主要论述了断路器弹簧操作机构的构成和动作原理，并以LW8型断路器操作机构为例，介绍了弹簧机构在维护中的注意事项以及事故分析与处理方法。

可供有关运行维护人员参考。

关键词弹簧操作机构动作原理维护故障分析与处理0 引言断路器由本体和操作机构组成，操作机构是用来使断路器合闸、并使断路器维持在稳定的合闸状态，且能迅速使断路器分闸的装置，它对断路器的动作特性有着至关重要的影响。

它由合闸、维持合闸及分闸等部分构成。

1 弹簧机构的特点与结构按合闸所用能源的不同，操作机构可划分为电磁机构、弹簧机构、液压机构和气动机构，目前10KV和35KV断路器主要使用的是弹簧机构。

弹簧操作机构主要有以下特点：优点：速度快，能快速自动重合闸，操作电源容量小且交直流均可使用，暂时失去电源仍可操作一次。

缺点：结构较为复杂，强度要求高，输出力特性和本体反力特性配合较差。

从功能上可以分为以下几部分：1）合闸机构。

即能量转换部分。

对于弹簧机构它是指储能弹簧和相应的储能机构以及合闸脱扣装置等元件。

合闸过程：给合闸电磁铁通电或手按合闸按钮，合闸挚子被解脱，储能轴在合闸弹簧力的作用下转动，杠杆上的连杆将力传给开关主轴，主轴带动绝缘拉杆、动导电杆、导电杆向上运动，直到被分闸挚子锁住，断路器处于合闸位置。

合闸的同时，分闸弹簧被储能。

2）分闸机构。

它是使断路器能快速脱扣分闸的机构。

对于机械式操作机构，它是指分闸脱扣装置及相应的连杆系统。

分闸过程：给分闸电磁铁通电或手按分闸按钮，分闸挚子解脱，主轴在分闸弹簧作用下旋转至主轴上的拐臂压死缓冲器，断路器处于分闸位置。

3）辅助设备。

它是指辅助开关、中间继电器、接触器等辅助元件组成的信号和保护回路。

2 运行及维护中检查项目弹簧机构日常运行及维护中着重检查如下项目：1、分合闸线圈接线端子螺丝是否松动；2、储能电机接线是否有松动；3、储能行程开关切换是否正常；4、辅助开关动作时间是否正常。

CT10弹簧操动机构说明书

20℃时线圈电阻(Ω)
7.2±1
20.7±2.05
12.7±2.5
47±2.5
124±5
正常工作电压范围
65%-120%额定电压,小于30%额定电压不得分闸
三、安示意图
制造:上海昌开电器有限公司
CT10/CT10A 型弹簧操动机构是在原CT10/CT10A的基础上改进生产的。其稳定性远远超过原产品，产品机械寿命不少于6000次，是原产品的3倍强。
二、技术参数
1.储能电机采用HD2型，其技术参数见下表
型号
HDZ-123
HDZ-223
HDZ-323
额定工作电压(V)
AC
110
AC
220
AC
380
DC
DC
DC
额定电功率(W)
≤600
正常工作电压范围
85%~110%额定工作电压
额定工作电压储能时间(S)
约8
2.合分闸电磁铁技术参数见下表
额定工作电压(V)
~110
~220
~380
-48
-110
-220
额定工作电流(A)
5
3
3.78
23
1.77
额定工作电功率(W)
550
660
181.4
253
390
CT10弹簧操动机构
一、概述
CT10弹簧操动机构可供操动SN-35Ⅰ、Ⅱ型户内高压少油断路器及SF6-35户内高压断路器之用。
CT10A型弹簧操动机构可供操动ZN23-35户内高压真空断路器之用，其性能符合“GB1984-89”《交流高压断路器》和本产品《技术条件》的要求，主要指标达到或超过“IEC”标准。

神钢C-10VF 取扱说明书(中国)

■ 阅读“使用说明书”后，务必妥善保管，以便使用本产品的人员能够随时阅读。 ■ 使用的产品转让或出借时，务必将“使用说明书”随附于产品本体的醒目位置，以便新的所有者了解安全正确的使用方法。 ■ 本“安全注意事项”所记载的危险、警告、注意并未涵盖所有情况。请仔细阅读使用说明书，并始终将安全放在第一位。
2/31
危险
不能用于压电方式的零件供料机。请勿在放置可燃物、易燃物等危险品的场所使用。本产品并非防爆型。可能会起火或燃烧。安装产品时，务必进行可靠夹持和固定。否则，可能会因产品翻倒、掉落、异常动作等造成人员受伤。请勿在本产品上淋水。淋水、清洗或在水中使用，均可能会因异常动作造成人员受伤、触电、火灾等。因配线作业等拆下护罩作业前，应切断输入电源。外壳内有高电压，非常危险。
昕芙旎雅株式会社
前言
衷心感谢您选用 C10 系列控制器。为正确使用本控制器，使用前请务必阅读本使用说明书。本说明书也适用于维护时参阅，请妥善保管。另外，请将其交给最终用户。
目
录
前言......................................................................................................................................................1 安全注意事项 .......................................................................................................................................2 配线......................................................................................................................................................5 面板基本操作 .......................................................................................................................................7

第6单元高压断路器的操动机构

第6单元第六讲高压断路器的操动机构操动机构是带动高压断路器传动机构进行合闸和分闸的机构。

一、操动机构的分类和基本要求（一）操动机构的分类根据断路器合闸时所用能量形式的不同，操动机构可分为以下几种。

（１）手动机构（CS型）。

指用人力进行合闸的操动机构。

（２）电磁机构（CD型）。

指用电磁铁合闸的操动机构。

（３）弹簧机构（CT型）。

指事先用人力或电动机使弹簧储能实现合闸的弹簧合闸操动机构。

（４）电动机机构（CJ型）。

指用电动机合闸与分闸的操动机构。

（５）液压机构（CY型）。

指用高压油推动活塞实现合闸与分闸的操动机构。

（６）气动机构（CQ型）。

指用压缩空气推动活塞实现合闸与分闸的操动机构。

（二）操动机构的基本要求（1）具有足够的操作功率。

（2）具有维持合闸的装置。

（3）具有尽可能快的分闸速度。

（4）具有自由脱扣装置。

所谓自由脱扣，是指在断路器合闸过程中如操动机构又接到分闸命令，则操动机构不应继续执行合闸命令而应立即分闸。

（5）具有“防跳跃”功能。

（6）具有自动复位功能。

（7）具备工作可靠、结构简单、体积小、重量轻、操作方便、价格低廉等特点。

二、操动机构的结构和动作原理（一）电磁操动机构（CD型）电磁操动机构是用电磁铁将电能变成机械能作为合闸动力。

它的优点是：结构简单，工作可靠，能用于自动重合闸和远距离操作。

缺点是：合闸线圈消耗的功率太大，机构结构笨重，合闸时间长。

CD10型是一种户内壁挂式电磁操动机构。

由自由脱扣机构、维持机构、电磁系统和缓冲系统等组成。

可以电动合闸、手动合闸、非正常手动合闸，也可以进行自动重合闸。

操动电源采用直流220V 或110V。

1. 结构原理（1）合闸电磁系统。

电磁系统在操动机构的中、下部，主要由合闸线圈、合闸铁芯、铸铁支架、内圆筒、外铁筒、缓冲法兰及复位弹簧等组成。

铸铁支架的水平部分、外铁筒和缓冲法兰的上部经铁芯组成一个闭合磁路。

为了防止铁芯吸合时粘附在磁轭上，特加一黄铜垫圈和压缩弹簧，以保证铁芯在合闸终了时迅速落下。

数显扭转弹簧试验机使用说明书

数显扭转弹簧试验机使用说明书标配芯轴8个，直径Φ5 Φ6 Φ8 Φ10 Φ12 Φ15 Φ17 Φ20一、功能ANH系列数字扭转弹簧试验机是为测试和检测各种扭转弹簧而设计制造的一种智能化多功能计量仪器。

具有操作简单，精度高、功能全、携带方便等特点，广泛应用于各种电气、轻工、机械制造、科研机构等行业。

二、规格参数1、测量参数：参数最大试验扭矩测量范围最小读数值（N﹒mm）型号ANH-500A 500 mN﹒m 5～500 （mN﹒m）0.01 mN﹒mANH-1000A 1000 mN﹒m 10～1000 （mN﹒m）0.1 mN﹒mANH-2000A 2000 mN﹒m 20～2000 （mN﹒m）0.1 mN﹒mANH-3000A 3000 mN﹒m 30～3000 （mN﹒m）0.1 mN﹒mANH-5000A 5000 mN﹒m 50～5000 （mN﹒m）0.1 mN﹒mANH-1 1 N﹒m 0．01～1 （N﹒m）0.0001 N﹒mANH-2 2 N﹒m 0．02～2 （N﹒m）0.0001 N﹒mANH-3 3 N﹒m 0．03～3 （N﹒m）0.0001 N﹒mANH-5 5 N﹒m 0．05～5 （N﹒m）0.0001 N﹒mANH-10 10 N﹒m 0．1～10 （N﹒m）0.001 N﹒mANH-20 20 N﹒m 0．2～20 （N﹒m）0.001 N﹒m2、角度分辨率：0.1°。

3、扭矩盘直径：100mm。

4、被测弹簧高度：＜80mm。

5、扭转角最大读数值：9999.9°。

三、主要特点1、高精度、高分辨率、采样速度快、大屏幕显示。

2、采用高精度扭矩传感器，具有扭矩方向显示。

高精度旋转编码器，角度任意测量。

3、可自由设置上、下限扭矩值和最大、小旋转角度值，超出设置范围设定值时文字闪烁和蜂鸣器报警。

4，三种参数显示（扭矩力值，旋转角度，弹簧刚度）4、三种单位互相转换，可供选择（N ·m 、kgf ·cm 、Ib ·in ）。

弹簧测试仪操作指导书

A.先把上平板调到适当位置，下降上平板碰到压簧的平面，且负载显示为零，此时调整绞盘轻轻顶住高度传感器头，再按“LENG ZERO”键，进行长度清零，再将被测放在下平板上进行重量清零，然后可以进行测量。
B.下降多少或被压缩多少，对应显示出所施加的力。
C.如果需要打印，只需按“PRINT”键即可。
D.再按“FEED”键，即可把打印/日期
4.测量拉簧的拉力：
A.先把拉簧放在上下钩上，调节使下钩下降，且负载显示为拉簧的自重，再按LOAD ZERO键清零，再调整绞盘轻轻顶住高度传感器头，再按LENG ZERO键，长度清零，然后就可以测量。
B.按压簧的B、C、D操作。
三.仪器使用前的确认：
仪器在使用前应进行必要的确认，以保证仪器在正常的使用状态，测量一个标准的弹簧，弹力或拉力的测量值应与标准值偏差2%以内，不合格的应进行维修或报废处理。
XX电器实业有限公司操作指导书
文件编号：BCN05—035
弹簧测试仪操作指导书
实施日期：2002年1月8日
版/次B/0
共1页第1页
一.目的：测量压簧的弹力和拉簧的拉力。
二.步骤：
1.开机预热5～6分钟。
2.按“LOAD ZERO”键调零，若不为零，调“ZERO”旋钮（一般非必要时不动此旋钮）。
3.测量压簧：

说明书ZCW40.5G

1 概述1.1ZCW10-40.5G/T1600-31.5敞开式组合电器是采用空气作为外绝缘SF6气体作为灭弧介质的成套组合电器。

用于三相交流的40.5kV输配电系统的控制与保护，亦可用于联络断路器及开合电容器组的场合。

适合于用地紧张的城市变电站、企业变电站、山区变电站。

该产品具有以下特点1）将断路器、隔离开关、接地开关、电流互感器、SF6电压互感器、避雷器、母线等元件有机的组合在接地的钢结构支架上，结构紧凑。

2）其所占空间只有分体式的30%-50%，具有节约用地，减少工程造价等显著特点。

3）整个间隔工厂预制，在出厂前完成装配及所有的调试并整体运输到安装现场，极大的缩短安装周期。

4）采用新一代高性能的灭弧室、SF6电压互感器、复合绝缘子避雷器，基本无维护、可靠性高5）间隔间工厂预制的自支撑母线，无须钢架和绝缘子。

6）布置灵活，可用于各种接线方式。

1.2ZCW10配用优化的自能式灭弧室，CT10-A弹簧操动机构。

1.3ZCW10执行国家标准GB1984-2003、GB11032-89、GB1985-2004，并满足国际电工委员会标准IEC62271-100:2001、IEC99-4和IEC62271-102:2002及IEC60694:2002的要求。

其内所配各其他元件均满足其各自的国标要求。

2使用环境条件2.1 本产品为户外产品，亦可用在户内。

使用环境条件见下a.海拔高度：不超过2000米。

b.环境温度：-30℃-- +40℃（特殊要求-40℃-- +40℃）。

c.相对湿度：日平均不大于95%，月平均不大于90%（25℃）。

d.风速：不大于35米/秒。

e.污秽等级Ⅳ级，瓷套爬距大于1450mm（公称爬电距离大于31mm/kV）。

f.无易燃、易爆、化学腐蚀及剧烈震动场合。

g.地震烈度：不超过8度。

h.履冰厚度不大于10mm。

3ZCW10-40.5G主要技术参数见表1：表 23.2 隔离开关参数表 33.3.1电站型表 43.3.2 电容器型表 53.4电流互感器3.4.1常规电流互感器3.4.2高精度电流互感器技术参数准确限值系数，LR型准确级为0.5级，LRD型为10P级。

弹簧震动疲劳试验台使用说明书

将弹簧插入导柱中；然后把弹簧压板装上
弹簧压缩的运动方式：
采用的是可调的滑动凸轮机构
采用调整上下螺母的方式；使其发生上下的移动形成偏心机构
试验台的润滑；如下图所示
此处是注油杯上旋盖，将上旋盖拧下，由此口注入
试验设备运行前，要给轴承座加注润滑油或黄甘油；如图所示是注油杯。
此图是下导柱注油口
1弹簧震动疲劳试验台2012吉林省新天机械制造有限公司弹簧震动疲劳试验台简易使用说明书此区域是弹簧放置位置2把弹簧压板沿导柱向上滑动移除3将弹簧插入导柱中
弹簧震动疲劳试验台
2012 吉林省新天机械制造有限公司
弹簧震动疲劳试验台简易使用说明书Biblioteka 此区域是弹簧放置位置
把弹簧压板沿导柱向上滑动移除
此图是上导柱；在上导柱表面涂上润滑油
此图是一个电机的牵引装置，用来调整V带的松紧度。

弹簧手柄操作方法

弹簧手柄操作方法
弹簧手柄是一种用弹簧控制的手柄，通常用于游戏控制器或操作杆。

下面是一些常见的弹簧手柄操作方法：
1. 按下按钮：弹簧手柄通常有多个按钮，你可以按下相应的按钮来执行不同的操作。

按下按钮通常会有一定的阻力，这是由于内部的弹簧设计所导致的。

2. 摇杆控制：弹簧手柄通常也有一个或多个摇杆，你可以通过把摇杆推动到不同的方向来控制游戏或操作。

摇杆的运动也是由内部的弹簧设计所导致的，所以你需要用一定的力量来移动它。

3. 扭转或旋转控制：有些弹簧手柄上也有旋钮或轮盘，你可以通过扭转或旋转它们来进行操作。

类似于摇杆，你需要施加一定的力量来进行旋转。

无论你使用哪种操作方法，都需要注意不要过度用力，以免损坏弹簧手柄。

此外，不同型号的弹簧手柄可能会有稍微不同的操作方法，请参考相应的用户手册以获取准确的操作指南。

弹簧机安全操作作业指导书

g）不可私自更改内部线路，或加重插头及连接线负荷，以免造成控制线路的故障，本公司将不负责保固及维修责任。
h）设备工作区域应该经常保持清洁，防止滑倒。
i）机器运转时严禁用手摸或用棉纱擦拭机器的转动部位和旋转的刀具。
j）操作技术人员要严格按照各类弹簧机作业指导书操作。
k）发现异常情况，应立即切断电源，通知维修人员进行检查处理，故障排除后，方能继续生产。
c）当机械运转中不可用手去清理刀具或滑座上之铁屑或弹簧成品，必须等机器确实停止后，才能做清理工作。
d）更换或调整刀具、清理工作盘面的铁屑，务必待本机械停止运转后再用手动模更换或调整。
e）身体若潮湿或工具潮湿不可碰触机械以免发生触电危险。
f）当机器操作时，绝不可穿着会被机器之活动部分所绊住的宽松衣物，亦不可戴手套操作机器，衣服袖口部分一定要扣紧，并配戴安全护目镜，穿着安全鞋；亦不可将手及身体靠在机器上或任何可转动或移动的部分。
力生精密五金有限公司力生弹簧五金
有限公司
弹簧机安全操作
作业指导书
文件编号
WI-SC-32
版本/次
A/0
实施日期
2010/03/15
页码
1/2
批准
审核
制订一、Biblioteka 的让操作人员明确设备的正确操作方法，规范其操作行为，保证操作人员的人生安全
二、范围
适用于本厂CNC压簧/拉簧/扭簧等各类弹簧机设备安全操作的控制。
三、职责
a）生产制造部对本作业指导书的传达、解释负主要责任。
b）生产制造主管、班组长对本作业指导书的执行检查负主要责任。
c）生产制造部操作人员对本作业指导书的实施负具体责任。
四、定义：无
五、工作程序
