有机物结构的表示方法

合集下载

有机物的几种表示方法

有机物的几种表示方法

有机物的几种表示方法
嘿,朋友们!今天咱就来好好唠唠有机物的几种表示方法。

咱先说说构造式吧,这就好比是有机物的“身份证”!比如说甲烷,它的构造式就是一个碳原子周围连着四个氢原子,多形象啊!就像给你一个人的外貌特征描述,让你一下就能认出他来。

还有电子式呢!那可真是精确到每一个电子的“大功臣”啊。

比如水,H:O:H,是不是清楚地看到了原子之间电子的情况啦?这就像是给有机物拍了个超级特写!
还有结构简式呢,它就是个“简化大师”呀!把复杂的构造式简化一下,多方便。

像乙醇,咱就写 C₂H₅OH,简洁明了吧!就好比是把长篇大论变成了简短有力的总结。

模型表示法也很有意思哦!就像搭积木一样,把有机物的结构直观地呈现出来。

比如苯环啊,搭起来那可太有趣了。

这不就是把抽象的东西具体化了嘛!
哎呀,这些表示方法各有各的妙处,咱可得好好掌握,才能更深入地了解有机物啊!你们说是不是呢?。

有机物结构的表示方法

有机物结构的表示方法



写出下列有机物的结构式
2、结构简式
结构式的简单表达式,应表现该物质中的官能团。
例:某有机物的结构式如下
结构简式为:
在书写结构简式的注意点: ① 表示原子间形成单健的“—”可以省略。
如乙烷结构式中 C—H 、 C—C 中的“—”均可省略,其结构 简式可写为CH3—CH3、H3C—CH3 、CH3CH3。 ②碳碳双键和碳碳三键不能省略。 如乙烯的结构简式可写为CH2=CH2 、 H2C=CH2而不能写为 CH2CH2。但是, O O
CHOH CHOH
CHO
CH2OH (CHOH)4CHO

3、键线式
键线式只要求表示出碳碳键以及与碳原子相连的基团,图 式中的每个拐点和终点均表示一个碳原子,比结构简更为 简单明了。 O O
— —
乙酸的键线式:
OH
—— CH3 C OH
结构简式和键线式能够删繁就简,有利于我们把握有机化 合物分子的结构特征,是常被使用的表示方法。 但不是所有的有机化合物都能用键线式表示,也不是所有 情况下都能用结构简式或键线式表示有机化合物。 如在研究物质空间构型时,就要写出结构式;在表示甲烷 分子时,就不能用键线式来表示。
选修 五《有机化学基础》
专题2 有机物的结构与分类
有机物结构的表示方法
高一化学组




1、学会使用结构式、结构简式来表示常见有机化合物的结构 2、初步学会键线式的使用方法
重点、难点
用结构简式表示有机化合物的结构
写出下列有机物的分子式
乙烷 、乙烯、乙炔、乙醇、乙醛、乙酸
1、结构式
有机分子中原子之间的一对共用电子用一根短线表 示,将有机物分子中的原子连接起来的式子

有机物的结构(表示与空间构型)

有机物的结构(表示与空间构型)
H
O CH3 C
OH
CH3 CHO
CH3 COOH
醛基、羧基的结构简式特有的写法
下列有机物分子的结构简式书写正确吗?
1、乙烷:H3C-CH3 2、乙醇:CH2CH3OH 3、丙酸:COOHCH2CH3 4、丁炔:CHCCH2CH3
键线式: 省略:1.将碳、氢元素符号;2. C-H键 表示:点:未指明的起点、拐点或终点均表示一个碳原子; 线:只用线表示分子中碳碳或碳氧等形成的共价键。 H个数的确定:每个交点、端点代表一个碳原子,每一条线段代表 一个共价键,每个碳原子形成4个键,用四减去线段数既是氢原子 个数。
说法不正确的是
A.与环戊烯互为同分异构体
B.二氯代物超过两种(不考虑空间异构)
C.所有碳原子均处同一平面
D.由该物质生成生成1 mol C H 需要2 mol H
小结1:结构中出现饱和碳原子,则整个分子不再共面。
(2)平面结构 a.碳碳双键两端的碳原子与其所连四个原子在同一平 面上; b.苯环结构中的12个原子构成平面六边形; (3)直线结构
碳碳叁键两端的碳原子与直接相连2个原子在同一直线 上;
例1:CH3CH=CH2其结构式可写成如图所示:

H
H

H

有机物结构的表示方法
一.结构的表示方法
常见有机物的结构表示
有机物 分子式 实验式
甲烷
CH4 CH4
乙烯
C2H4 CH2
乙炔
C2H2 CH
结构式
结构 简式
电子式
CH4
H—C≡C—H
CH2=CH2
CH≡CH

C6H6 CH
注意:碳碳双键、碳碳三键不能省略

有机化合物结构的表示方法

有机化合物结构的表示方法

有机化合物结构的表示方法(拓展应用)一.学习目标学会用结构式、结构简式和键线式来表示常见有机化合物的结构二.重点难点结构简式表示有机化合物的结构三.知识梳理【练习】写出下列有机物的电子式乙烷、乙烯、乙炔、乙醇、乙酸、乙醛1. 结构式的书写(1)结构式定义(2)书写注意点【练习】写出下列有机物的结构式乙烷、乙烯、乙炔、乙醇、乙酸、乙醛2.结构简式书写:(1)定义(2)书写注意点①表示原子间形成单键的“—”可以省略②“C=C”和“C≡C”中的“=”和“≡”不能省略。

但醛基、羰基、羧基可以简写为“-CHO”、“-CO-”、“-COOH”③不能用碳干结构表示,碳原子连接的氢原子个数要正确,官能团不能略写,要注意官能团中各原子的结合顺序不能随意颠倒。

【练习】写出下列有机物的结构简式乙烷、乙烯、乙炔、乙醇、乙酸、乙醛3.键线式:定义:将碳、氢元素符号省略,只表示分子中键的连接情况,每个拐点或终点均表示有一个碳原子,称为键线式。

每个交点、端点代表一个碳原子,每一条线段代表一个共价键,每个碳原子有四条线段,用四减去线段数既是氢原子个数。

【练习】写出下列有机物的键线式丙烷、丙烯、丙炔、丙醇、丙酸、丙醛注意事项:CH 3CH 2CH 2CH3CH 3CHCH 2CH 33CH 3CH CHCH3(1)一般表示3个以上碳原子的有机物;弄清碳原子的杂化方式(2)只忽略C-H 键,其余的化学键不能忽略;(3)必须表示出C=C 、C ≡C 键等官能团;(4)碳氢原子不标注,其余原子必须标注(含羟基、醛基和羧基中氢原子)。

(5)计算分子式时不能忘记顶端的碳原子。

【小结】有机化合物结构的表示方法电子式结构式 结构简式键线式【过关训练】12CC C C H HH H _________________________、___________________________C C C C HBr HBr HH H _______________________、___________________________ CO C CC H HH H H HH ____________________________、___________________________3.有机化合物的结构简式可进一步简化,如:略去碳氢元素符号短线替换 共用电子对 省略短线 双键叁键保留请写出下列有机物分子的分子式:⑴____________________;⑵__________________;⑶Cl______________________;⑷____________________;(5)O___________________;(6)OOH_____________精品文档word文档可以编辑!谢谢下载!。

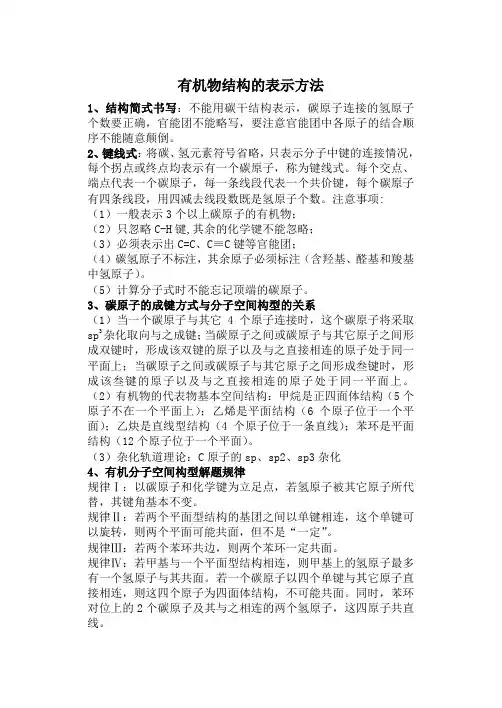

有机物结构表示方法

有机物结构表示方法

有机物结构的表示方法1、结构简式书写:不能用碳干结构表示,碳原子连接的氢原子个数要正确,官能团不能略写,要注意官能团中各原子的结合顺序不能随意颠倒。

2、键线式:将碳、氢元素符号省略,只表示分子中键的连接情况,每个拐点或终点均表示有一个碳原子,称为键线式。

每个交点、端点代表一个碳原子,每一条线段代表一个共价键,每个碳原子有四条线段,用四减去线段数既是氢原子个数。

注意事项: (1)一般表示3个以上碳原子的有机物;(2)只忽略C-H键,其余的化学键不能忽略;(3)必须表示出C=C、C≡C键等官能团;(4)碳氢原子不标注,其余原子必须标注(含羟基、醛基和羧基中氢原子)。

(5)计算分子式时不能忘记顶端的碳原子。

3、碳原子的成键方式与分子空间构型的关系(1)当一个碳原子与其它4个原子连接时,这个碳原子将采取sp3杂化取向与之成键;当碳原子之间或碳原子与其它原子之间形成双键时,形成该双键的原子以及与之直接相连的原子处于同一平面上;当碳原子之间或碳原子与其它原子之间形成叁键时,形成该叁键的原子以及与之直接相连的原子处于同一平面上。

(2)有机物的代表物基本空间结构:甲烷是正四面体结构(5个原子不在一个平面上);乙烯是平面结构(6个原子位于一个平面);乙炔是直线型结构(4个原子位于一条直线);苯环是平面结构(12个原子位于一个平面)。

(3)杂化轨道理论:C原子的sp、sp2、sp3杂化4、有机分子空间构型解题规律规律Ⅰ:以碳原子和化学键为立足点,若氢原子被其它原子所代替,其键角基本不变。

规律Ⅱ:若两个平面型结构的基团之间以单键相连,这个单键可以旋转,则两个平面可能共面,但不是“一定”。

规律Ⅲ:若两个苯环共边,则两个苯环一定共面。

规律Ⅳ:若甲基与一个平面型结构相连,则甲基上的氢原子最多有一个氢原子与其共面。

若一个碳原子以四个单键与其它原子直接相连,则这四个原子为四面体结构,不可能共面。

同时,苯环对位上的2个碳原子及其与之相连的两个氢原子,这四原子共直线。

常见有机物结构式

常见有机物结构式

常见有机物结构式有机物是由碳原子构成的化合物,通常还含有氢、氧、氮、硫等元素。

在有机化学中,结构式是用来表示有机物分子结构的一种标记方法。

常见的有机物结构式包括线性结构、环状结构、分枝结构和立体结构等。

下面是一些常见的有机物结构式:1.甲烷(CH4):甲烷是最简单的有机化合物,由一个碳原子和四个氢原子组成。

HH-C-HH2.乙烷(C2H6):乙烷由两个碳原子和六个氢原子组成。

HHH-C-C-HHH3.乙醇(C2H5OH):乙醇是一种醇类化合物,由两个碳原子、六个氢原子和一个氧原子组成。

HHH-C-C-O-HHH4.甲酸(HCOOH):甲酸是一种羧酸化合物,由一个碳原子、一个氧原子和两个氢原子组成。

OH-C-O-HH5.乙酸(CH3COOH):乙酸也是一种羧酸化合物,由两个碳原子、两个氧原子和四个氢原子组成。

OHH-C-C-O-HHH6.乙醛(CH3CHO):乙醛是一种醛类化合物,由两个碳原子、两个氧原子和四个氢原子组成。

OHH-C-C-HHH7.苯(C6H6):苯是一种芳香烃,由六个碳原子和六个氢原子组成。

HHH-C=C-C=C-HHH8.己烷(C6H14):己烷是一种烷烃化合物,由六个碳原子和十四个氢原子组成。

HHHH-C-C-C-C-C-HHHH这些都是一些常见的有机物结构式,但实际上存在的有机物种类非常多。

有机化学研究的范围非常广泛,涉及到各种有机化合物的合成、结构解析、反应机理等。

有机物结构式是研究和描述有机化合物的重要工具,它可以帮助人们了解有机物的化学性质和结构特征,从而进一步研究和应用有机化学。

苏教版有机化学基础第二专题有机物结构的表示方法

苏教版有机化学基础第二专题有机物结构的表示方法
有机物结构的表 示方法
《有机物结构的表示方法》:
(1)C有几种成键形式?各可形成哪些结构? (2)C所成的键,其键长、键角、键的可旋转性 各有怎样的特点?对有机物的空间构型有怎样的 影响? (3)手头资料中,键线式的书写规则有哪些?
练习1:[作业本P6
题3] 下列物质的碳碳键键长大小关系为( C ) ①乙烷 ②乙烯 ③乙炔 ④苯 A.① > ② > ③ > ④ B.④ > ③ > ② > ① ③ D.④ > ① > ② > ③
练习5:[作业本
P7 题2 结构式、结构简式填写]
下节课:《有机物结构的表示方法》预习:
(1)C有几种成键形式?各可形成哪些结构? (2)C所成的键,其键长、键角、键的可旋转性 各有怎样的特点?对有机物的空间构型有怎样的 影响? (3)手头资料中,键线式的书写规则有哪些?
键线式书写规则:
(1)在结构简式书写的基础上,进一步省去C、H 符号和一般的C—H; (2)用“—”“=”“≡”表示碳碳键以及与碳原 子相连的基团之间的成键; (3)图式中每个拐点、终点和交点均表示一个C原 子; (4)保留除C、H外的其他原子符号,以及官能团 上的H; (5)尽可能表示出有机分子的真实键角。
分析要点:
(1)根据每种键的键角 画出有机分子的真实空间 结构式; (2)分成4种基本结构进 行讨论,通过旋转单键来 判断原子有无可能共面。
练习3:[步步高作业本
P97 训练2 题9]
练习4:[步步高作业本
P105 训练1 题7]
结构简式书写规则:
(1)必须省略:C—H (2)可以省略:C—C、部分官能团中的键(如— COOH、—CHO、—COO—等) (3)不能省略:所有原子符号、C=C、C≡C、 (4)原子间的连接顺序必须表示正确。

有机物的结构简式

有机物的结构简式

有机物的结构简式有机物是由碳、氢、氧、氮等元素组成的化合物。

它们在自然界中普遍存在,包括生物体内的蛋白质、脂肪和糖类等,以及石油化工中的石油、天然气等。

有机物的结构可以用结构简式表示,这是一种简化的表示方法,能够反映出有机物的化学成分和分子结构。

以下将介绍几种常见的有机物的结构简式。

1.烷烃:烷烃是一类只含有碳和氢原子的有机物,分子中只有单键连接。

其简式一般用CnH2n+2表示,其中n为烷烃分子中碳原子的数目。

例如,甲烷(CH4)、乙烷(C2H6)、丙烷(C3H8)等。

2.醇:醇是由羟基(-OH)取代碳链中一个氢原子形成的化合物。

醇的结构简式一般用R-OH表示,其中R表示一个烷基或芳香族基。

例如,乙醇(CH3CH2OH)、苯酚(C6H5OH)等。

3.羧酸:羧酸是由羧基(-COOH)取代碳链中一个氢原子形成的化合物。

其结构简式一般用R-COOH表示。

例如,乙酸(CH3COOH)、苹果酸(C4H6O5)等。

4.醛:醛是由羰基(-CHO)取代碳链中的一个氢原子而成的化合物。

醛的结构简式一般用R-CHO表示。

例如,乙醛(CH3CHO)。

5.酮:酮由羰基(-CO-)连接两个碳原子而成。

酮的结构简式一般用R-CO-R’表示,其中R和R’分别表示两个取代基。

例如,丙酮(CH3COCH3)。

6.胺:胺是由氨基(-NH2)取代碳链中一个氢原子而成的化合物。

胺的结构简式一般用R-NH2表示。

例如,乙胺(CH3CH2NH2)。

7.醚:醚是由氧原子取代两个碳原子而成的化合物,其结构简式一般用R-O-R’表示。

例如,乙醚(CH3OCH3)。

8.脂肪酸:脂肪酸是由长链的羧酸组成的化合物,其结构简式一般用R-COOH表示。

例如,油酸(C18H34O2)。

9.脂类:脂类是由甘油与脂肪酸发生酯化反应而成的化合物。

其结构简式一般用CH2(OH)-CH(OOCR)-CH2(OOCR)表示,其中R表示一个脂肪酸基团。

例如,甘油三酯(CH2(OH)-CH(OOCR)-CH2(OOCR))。

有机物结构的表示方法实验式

有机物结构的表示方法实验式

典型例题
1、下图是4个碳原子相互结合的8种有机物(氢 原子没有画出)的碳架结构,请回答下列问题:
⑴ 有机物E的名称是: A.丁烷 √ B.2-甲基丙烷 C.1-甲基丙烷 D.甲烷 ⑵ 有机物B、C、D互为: A.同位素 B.同系物 √ C.同分异构体 D.同素异形体 ⑶ 每个碳原子都跟两个氢原子通过共价键结合 的有机物是: A.B B .F C .G √ D .H
一、有机化合物的结构
有以下3个知识要点是重要考点: (1)碳原子的成键特点:4键结构。不论是以 怎样的方式结合,碳原子共用4对电子。常以从 键线式写分子式(利用不饱和度法),球棍模 型写分子式等角度考查。
(2)碳原子的成键方式与有机化合物的空间 构型:考查题型为判断共面、共线原子数等。 (3)有机物结构的表示方法:考查各种表示及 和分子式之间的转换,重点是和键线式的识别。

链烃 饱和烃 CH3-CH3 不饱和烃 CH2=CH2 环烃 脂环烃 芳香烃 –Cl
CH ≡CH

机 物 烃 的 衍 生 物
卤代烃 CH3–Br 醇 CH3–OH 含 氧 衍 生 物
酚 醚 CH3-O-CH3 醛 CH3–CHO 酮
–OH
O CH3-C-CH3
羧酸 CH3–COOH 酯 CH3–COOCH2CH3
例10 、二甲苯苯环上一溴代物共有6种,可用 还原的方法制得三种二甲苯,它们的熔点如下:
六种溴二 甲苯 对应还原 二甲苯
234℃ 206℃ 213℃ 204℃ 214℃ 205℃
13℃ -54℃ -27℃ -54℃ -27℃ -54℃
由此推断熔点为234℃的分子结构简式为 , 熔点为-54℃的分子结构简式为________。
写同分异构体时,必须牢记“等效氢”的判断: ①同一个碳原子上的氢原子等效; ②同一个碳原子甲基上的氢原子等效; ③镜面对称位置上的氢原子等效。 用等效(氢)/对称法确定有机物的一元取代物异 构体的数目可以缩短思维进程;用“定一动一 法”确定二元取代物异构体的数目是常用技巧, 有时也用“分类法”或“组合法”;而多元取 代物异构体的数目,一般用“换元法”原子 (包括位置)的代换。

有机物结构的表示方法

有机物结构的表示方法
第一单元 有机化合物的结构
有机物结构的表示方法
化合物的常用表示方法:
❖分子式: C2H6O
H
H
|
|
H—C—O—C—H
|
|
H
H
HH || H—C—C —O—H || HH
2
整理ppt
有机物结构的表示方法
1.结构式 2.结构简式
3.键线式
3
整理ppt
❖观察教材第2 2页“观察与思考”栏目中 表2-3结构式、结构简式、键线式,思 考它们的写法特点、注意事项、优缺点。
4
整理ppt
5
整理ppt
结构式和结构简式的表示方法:
分子式 C5H12 球棍模型
H H H HH
结构式
H C C C CCH
H H H HH
▪ 结缺点构一式:写不能法表:示用分子一真根实短的空线间表构示型 一个共价键, ▪ 将缺又点如每二何个:表原表示示呢子太?的繁成琐,键如情果况是含表有示10出0个来碳原。子的烷烃
6
整理ppt
分子式: C5H12
结构式:
H H H HH H C C C CCH
H H H HH
CH3 CH2 CH2 CH2 CH3
结构简式:
CH3 CH2 CH2 CH2 CH3
CH3 (CH2)3 CH3
7
整理ppt
分子式: C4H8
结构式:
HH H
CCC CH H
HH H
结构简式: CH2 CH CH2 CH3
2、只忽略C-H键、其余的化学键不能忽略。 必须表示出C=C、C≡ C键和其它官能团。
3、除碳氢原子不标注,其余原子必须标注(含 羟基、醛基和羧基等官能团中氢原子)。

有机物的结构简式

有机物的结构简式

有机物的结构简式有机物是由碳元素构成的化合物,通常还包含氢、氧、氮、硫等元素。

它们的结构可以通过简式表示,简化了表达方式,便于对有机物的结构进行描述和分析。

以下是几种常见的有机物结构简式:1. 烷烃(Alkanes)烷烃是由碳和氢原子组成的饱和碳氢化合物。

其结构简式为C_nH_(2n+2),其中n代表碳原子数。

例如,甲烷(CH4)、乙烷(C2H6)、丙烷(C3H8)等。

2. 烯烃(Alkenes)烯烃是由碳和氢原子构成的不饱和碳氢化合物,含有双键。

其结构简式为C_nH_(2n),其中n代表碳原子数。

例如,乙烯(C2H4)、丙烯(C3H6)等。

3. 炔烃(Alkynes)炔烃是由碳和氢原子构成的不饱和碳氢化合物,含有三键。

其结构简式为C_nH_(2n-2),其中n代表碳原子数。

例如,乙炔(C2H2)、丙炔(C3H4)等。

4. 醇(Alcohols)醇是由羟基(-OH)取代烃链上一个或多个氢原子形成的有机物。

其结构简式为R-OH,其中R代表烃基。

例如,甲醇(CH3OH)、乙醇(C2H5OH)等。

5. 醚(Ethers)醚是由两个烃基通过氧原子连接而成的有机物。

其结构简式为R-O-R',其中R和R'代表烃基。

例如,乙醚(C2H5OCH2CH3)等。

6. 醛(Aldehydes)醛是由碳原子和一个与之连接的羰基(>C=O)构成的有机物。

其结构简式为RCHO,其中R代表烃基。

例如,甲醛(HCHO)、乙醛(CH3CHO)等。

7. 酮(Ketones)酮是由碳原子和两个烃基之间的羰基(>C=O)构成的有机物。

其结构简式为RCOR',其中R和R'代表烃基。

例如,丙酮(CH3COCH3)、戊酮(CH3CO(CH2)2CH3)等。

8. 酸(Acids)酸是由一个或多个羧基(-COOH)组成的有机物,也被称为羧酸。

其结构简式为RCOOH,其中R代表烃基。

例如,乙酸(CH3COOH)、苯甲酸(C6H5COOH)等。

有机物的结构式

有机物的结构式
例如:
丁烷的结构式
有机物的结构式
甲烷分子的球棍模型、比例模型及正四面体 结构示意图如图所示。
有机物的结构式
有机物结构的表示方法
甲烷的电子式
有机物的结构式
有机物结构的表示方法
丁烷的球棍式
有机物的结构式
结构式:
H H H HH HC C C CCH
H H H HH
结构简式: C H3 C H2 C H2 C H2 C H2 C H3
C H3 (C H2)3 C H3
有机物的结构式
键线式: 将结构式中氢原子和碳原子符号省
略(但不是所有的氢原子和碳原子符号 都省略),用锯齿状的折线表示有机化 合物中的共价键情况,每个拐点和终点 均表示一个碳原子。
有机物的结构式
书写键线式时应注意事项: 1、一般表示2个以上碳原子的有机物;
2、只忽略C-H键、其余的化学键不能忽略。必须表 示出C=C、C≡ C键和其它官能团;
3、碳氢原子不标注(但不是所有的氢原子和碳原子符 号都省略),其余原子必须标注。
4、计算分子式时不要忘记拐点和终点的碳原子 。
有机物的结构式
C H3 C H2 C H2 C H2 C H3
有机物的结构式
CH2OH CHOH CHOH CHOH CHOH CHO
OH OH H
HO OH OH O
有机物的结构式 写出下列物质的键线式:
CH CH C00H
32
有机物的结构式
知识点——有机物的结构式
有机物的结构式
问题: 有机物的表示方法中为什么不用化学
式来表示?
由于存在同分异构现象,同一化学式可能会有 多种结构,因此在化学上常用结构式或结构简式以 及键线式来表示有机物的分子结构。

有机物中碳原子的成键特点结构表示方法

有机物中碳原子的成键特点结构表示方法

H H
H C H H
H
C
C H
C H
CH2
CH
CH2 CH3
CH2
CHCH2 CH3
H O
H
C C
O
H
H
O
CH3 C OH
CH3 COOH
键线式:
将结构式中氢原子和碳原子符号 省略(但不是所有的氢原子和碳原子符 号都省略),用锯齿状的折线表示有机 化合物中的共价键情况,每个拐点和终 点均表示一个碳原子。
1
2
3
4
有机物中碳原子的成键特点
思考:有机物的分子构型和碳 碳键的成键方式有什么关系呢?
碳原子基态时的外层电子的分布: C:2S2 2Px1 2py1 2pz 杂化:SP3、SP2、SP
(sp 杂化)
4个sp 3 杂化轨道 激发 s轨道 p轨道 杂化 (线性组合)
3
(sp 杂化) p轨道 3个sp 2 (sp杂化) 2个sp p轨道
双键碳原子——sp2杂化 叁键碳原子——sp杂化 苯环中碳原子——sp2
四面体型
平面型 直线型 平面型
σ键:可以沿键轴旋转。
电子云沿键轴近似于圆柱形对称分布。 成键的两个
原子可以围绕键轴旋转,而不影响电子云的分布。 π键:不能沿键轴旋转。 电子云分布在 键所在平面的上下两方,呈块 状 分布
约120º
球棍模型
比例模型
小结: 当碳原子形成碳碳双键时,双键上的碳原子以及与之 直接相连的4个原子处于同一平面上。
乙炔分子的模型(C2H2)
180º
H—C≡C—H
球棍模型
比例模型
小结: 当碳原子形成碳碳叁键时,叁键上的碳原子以及与之 直接相连的2个原子处于同一直线上。

有机物键线式、命名、空间构型

有机物键线式、命名、空间构型
乙炔型:直线型结构。四个原子在同一条直线上凡是位于乙炔结构上的四个原子共直线。
苯型:平面正六边形结构。六个碳原子和六个氢原子共平面凡是位于苯环上的12个原子共平面。
甲醛型:H—CHO分子中所有原子共平面。(注:苯环对位上的原子在一条直线)
2、理解三键三角
三键:C—C键可以旋转,而C=C键、C≡C键不能旋转。
A、6个碳原子有可能都在一条直线上
B、6个碳原子不可能都在一条直线上
C、6个碳原子有可能都在同一平面上
D、6个碳原子不可能都在同一平面上
CH3-C(CH3)=C(CH3)-CH2-CH3
CH3-CH2=CH-C(C2H5)=CH2
CHC-CH(CH3)-CH3
CH3-CH(OH)-CH(CH3)2
HOCH2-CH(C2H5)-CH2OH
2、判断下列有机物的命名是否正确?如不正确写出正确的名称
A、 己烷
B、 -CH3甲基环戊烷
C、 CH3- -CH3对甲二苯
(1)__________________。
A、选择官能团中没有碳原子数,则母体的必须_________的碳链作主链。
B、官能团中俼碳原子,则母体的必须尽可能多地。
(2)_________________。
(3)__________________。
2、命名的5个必须:
①取代基的位号必须用阿拉伯数字“2,3,4,……”表示;
A.2—甲基—3—乙基丁烷B.2—氯乙烷
C.2,2—二甲基—1—丁烯D.3—甲基—1—丁烯
6、请写出下列化合物的结构简式:
(1)2-甲基-3-溴丁烷
(2)2-氯-1,4-戊二烯
(3)4—甲基—3—乙基—1—己炔
三、有机物的分类

【高中化学】有机物结构的表示方法和不饱和度 2022-2023学年高二化学人教版2019选择性必修3

【高中化学】有机物结构的表示方法和不饱和度 2022-2023学年高二化学人教版2019选择性必修3

A.可能含有1个苯环
C
B.可能含有2个碳碳三键和4个羟基
C.可能含有2个羧基和1个碳碳双键
D.可能含有1个醛基、2个羧基和1个碳碳双键
课堂检测
6.鲨鱼是世界上唯一不患癌症的动物,科学研究表明,鲨鱼体内含有一种 角鲨烯,具有抗癌性。实验测得角鲨烯分子是链状结构,分子中含有30个
A 碳原子,且碳、氢元素质量比为7.2:1,下列说法错误的是( )
2
即:多1个N原子就去1个H
每一个N夺了一个H之后隐藏。 分子式改为 CnHm-x (NH)x再计算
思考:计算以下三种物质的不饱和度
C2H5NH2
Ω=0
Ω=4
C8H11NO2
Ω=4
【注】卤素换成氢,氧元素“视而不见”,每一个氮夺了一个氢之后隐藏。
归纳总结:
如果有机物为含氧衍生物,因氧为2价, C=O与C=C“等效”,所以 在进行不饱和度的计算时, ①可不考虑氧原子; ②有机物分子中卤原子—X以及—NO2、—NH2等都视为相当于H原子
OH
CH3 – CH – C≡C – CH3 CH3
CH3CH2COOH
CH3COOCH2CH3
课堂检测
2、写出下列有机物的结构简式:
=
O
Cl
O
小结
有机物分子组成和结构的表示方法
分子式
只表示分子的组成,不能反映物质的结构.
最简式
只表示分子的部分组成,不能反映物质的结构.
电子式 结构式
既能表示分子的组成, 又能反映物质的结构.
1、从有机物结构计算:Ω=双键数+三键数×2+单键环数+ ……
→从结构式计算不饱和度 (1)双键:C=C C=O (2)三键:C≡C (3)环:

有机物结构的表示方法(6式两模型)

有机物结构的表示方法(6式两模型)

1-丁烯 结构式
H
HH
H CCC CH
HH H
结构
CH2 CH CH2 CH3
简式
CH2 CHCH2CH3
注意:2、碳碳双键、碳碳叁键中的 “=” “≡”不能省略
HO
乙酸 H C C O H 结构式: H
O
结构简式: CH3 C O H
CH3 COOH
注意:3、醛基羧基结构简式有特殊的写法 (碳氧双键可省) —COOH —CHO
C14H10
Cl
O OH
4、请写出下列有机物分子的结构简式:
⑴Leabharlann ⑵OO⑶
O

OH
书写键线式时应注意事项:
1、一般表示2个以上碳原子的有机物; 2、只忽略C-H键其余的化学键不能忽略。 必须表示出C=C、C≡C键和其它官能团。 3、除碳氢原子不标注,其余原子必须 标注(包括含羟基、醛基和羧基等官能 团中氢原子)。 4、计算分子式时不要忘记顶端的碳原 子。
练习:1、写出下列有机化合物结构简式 和键线式。
键线式:
优点:既能一定程度上表示分子的空间构型, 又很简练。
分子式: C4H8
CH2 CHCH2 CH3
键线式:
分子式: C2H4O2
O
CH3 C O H
键线式:
O OH
分子式: C6H12O6
CH2OH CHOH CHOH CHOH CHOH CHO
键线式: HO
OH OH H
OH OH O
HO
乙醛 H C C H 结构式: H
O
结构简式: CH3 C H
CH3COH× CH3CHO
注意:3、醛基羧基结构简式有特殊的写法

有机化合物结构的表示方法完整

有机化合物结构的表示方法完整

有机化合物结构的表示方法(可以直接使用,可编辑实用优秀文档,欢迎下载)有机化合物结构的表示方法(拓展应用)一.学习目标学会用结构式、结构简式和键线式来表示常见有机化合物的结构二.重点难点结构简式表示有机化合物的结构三.知识梳理【练习】写出下列有机物的电子式乙烷、乙烯、乙炔、乙醇、乙酸、乙醛1. 结构式的书写(1)结构式定义(2)书写注意点【练习】写出下列有机物的结构式乙烷、乙烯、乙炔、乙醇、乙酸、乙醛2.结构简式书写:(1)定义(2)书写注意点①表示原子间形成单键的“—”可以省略②“C=C”和“C≡C”中的“=”和“≡”不能省略。

但醛基、羰基、羧基可以简写为“-CHO”、“-CO-”、“-COOH”③不能用碳干结构表示,碳原子连接的氢原子个数要正确,官能团不能略写,要注意官能团中各原子的结合顺序不能随意颠倒。

【练习】写出下列有机物的结构简式乙烷、乙烯、乙炔、乙醇、乙酸、乙醛3.键线式:定义:将碳、氢元素符号省略,只表示分子中键的连接情况,每个拐点或终点均表示有一个碳原子,称为键线式。

每个交点、端点代表一个碳原子,每一条线段代表一个共价键,每个碳原子有四条线段,用四减去线段数既是氢原子个数。

【练习】写出下列有机物的键线式丙烷、丙烯、丙炔、丙醇、丙酸、丙醛CH 3CH 2CH 2CH3CH 3CHCH 2CH 3CH3CH 3CH CHCH3注意事项:(1)一般表示3个以上碳原子的有机物;弄清碳原子的杂化方式 (2)只忽略C-H 键,其余的化学键不能忽略; (3)必须表示出C=C 、C ≡C 键等官能团;(4)碳氢原子不标注,其余原子必须标注(含羟基、醛基和羧基中氢原子)。

(5)计算分子式时不能忘记顶端的碳原子。

【小结】有机化合物结构的表示方法电子式结构式 结构简式键线式【过关训练】12C CC C HHHHH H_________________________、___________________________C C C C HBrH BrHHH H_______________________、___________________________C C CC HH HH HH H H ____________________________、___________________________3.有机化合物的结构简式可进一步简化,如:略去碳氢元素符号短线替换 共用电子对 省略短线 双键叁键保留请写出下列有机物分子的分子式:⑴____________________;⑵__________________;⑶Cl______________________;⑷____________________;(5)OO___________________;(6)OOH_____________有机物组成和结构的几种表示方法种类实例含义分子式C2H4用元素符号表示物质分子组成的式子,可反映出一个分子中原子的种类和数目最简式(实验式) CH2①表示物质组成的各元素原子最简整数比的式子;②由最简式可求最简式量;③分子式是最简式的整数倍电子式用“·”或“×”表示原子最外层电子成键情况的式子结构式①具有化学式所能表示的意义,能反映物质的结构;②表示分子中原子的结合或排列顺序的式子,但不表示空间构型结构简式CH2===CH2结构式的简便写法,着重突出结构特点(官能团)球棍模型小球表示原子,短棍表示价键(单键、双键或三键)比例模型用不同体积的小球表示不同大小的原子比较乙酸、水、乙醇、碳酸分子中羟基氢的活泼性乙酸水乙醇碳酸分子结构CH3COOH H—OH C2H5O H与羟基直接相连的原子或原子团—H C2H5—遇石蕊试液变红不变红不变红变浅红与Na 反应反应反应反应与Na2CO3反应水解不反应反应羟基氢的活动性强弱CH3COOH>H2CO3>H2O>CH3CH2OH烷烃的系统命名(1)最长、最多定主链a.选择最长碳链作为主链。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

H
C
H
H
H
H
H H
C H3 C H2 C H2 C H2 C H3 C H3 C H2 C H2 C H2 C H3 C H3 (C H2)3 C H3
碳碳双键、 书写结构简式 2、碳碳双键、碳碳三键中 的“ = ” “≡”不能省略 的注意点: 的注意点:
H H H C C H C H H C H H
有机物常用的表示方法: 有机物常用的表示方法:
结构式: 结构式:
CH 结构简式: 结构简式: 3-CH2-CH2-CH3 CH3CH2CH2CH3
CH3-CH(CH3)CH3 CH3-CH-CH3 CH3
键线式: 键线式
再如: 再如:
分子式: 分子式: 结构式: 结构式:
H
戊烷
C5H12
H
C
H
C
CH2
CH
CH2
CH3
×
CH2CHCH2CH3
CH2 CH CH2 CH3
书写结构简式 3、醛基、羧基的结构简式 醛基、 的注意点: 的注意点: 有特有的写法
H O H
C C
O
H
H
O CH3 C OH
CH3 COOH
下列有机物分子的结构简式书写正确吗? 下列有机物分子的结构简式书写正确吗? 1、乙烷:H3C-CH3 乙烷: 2、乙醇:CH2CH3OH 乙醇: 3、丙酸:COOHCH2CH3 丙酸: 4、丁炔:CHCCH2CH3 丁炔:CHCCH
问题: 问题 有机物的表示方法中为什么不用化学 式来表示? 式来表示
由于存在同分异构现象, 由于存在同分异构现象,同一化学式可能会有 同分异构现象 多种结构, 多种结构,因此在化学上常用结构式或结构简式来 表示有机物的分子结构。 表示有机物的分子结构。 就会有两种结构: 如C4H10就会有两种结构:
C H3 C H2 C H2 C H2 C H3
键线式: 键线式:将结构简式中氢原子和碳原子符号 省略(但羟基、醛基和羧基等官能团中氢 省略( 羟基、 原子不能省略),用锯齿状的折线表示有 不能省略), 原子不能省略),用锯齿状的折线表示有 机化合物中的共价键情况, 机化合物中的共价键情况,每个拐点和终 点均表示一个碳原子。 点均表示一个碳原子。
CH2 CHCH2 CH3
键线式: 键线式:将结构简式中氢原子和碳原子符号 省略(但羟基、醛基和羧基等官能团中氢 省略( 羟基、 原子不能省略),用锯齿状的折线表示有 不能省略), 原子不能省略),用锯齿状的折线表示有 机化合物中的共价键情况, 机化合物中的共价键情况,每个拐点和终 点均表示一个碳原子。 点均表示一个碳原子。 O
CH3 C OH
O OH
练习1:写出下列物质的键线式: 练习 :写出下列物质的键线式:
CH3CH2C00H
练习2 练习2:下列有机物分子的表示方法与相对 应物质的分子式不正确的是 C、D
键线式: 键线式:将结构简式中氢原子和碳原子符号 省略(但羟基、醛基和羧基等官能团中氢 省略( 羟基、 原子不能省略),用锯齿状的折线表示有 不能省略), 原子不能省略),用锯齿状的折线表示有 机化合物中的共价键情况, 机化合物中的共价键情况,每个拐点和终 点均表示一个碳原子。 点均表示一个碳原子。
CH2OH CHOH CHOH CHOOH O
键线式: 键线式:将结构简式中氢原子和碳原子符号 省略(但羟基、醛基和羧基等官能团中氢 省略( 羟基、 原子不能省略),用锯齿状的折线表示有 不能省略), 原子不能省略),用锯齿状的折线表示有 机化合物中的共价键情况, 机化合物中的共价键情况,每个拐点和终 点均表示一个碳原子。 点均表示一个碳原子。
H
C
H H
C C
H
H
H
H
H H
优点: 优点: 完整地表示出有机化合物分子中每个 原子的成键情况 对于复杂的分子表示比较繁 不足: 不足:
书写结构简式 的注意点: 的注意点:
1、可以省略简化的部分: 可以省略简化的部分: 碳碳单键、 碳碳单键、碳氢单键
H H
C
H
C
H H
C C
结构式: 结构式: 结构简式: 结构简式:
相关文档
最新文档
