干簧继电器
三种继电器的工作原理(CST)
3种继电器的工作原理继电器属于一种微电控制器件，在电路中起着自动调节安全保护转换电路等作用。
继电器的工作原理1、电磁式电磁继的工作原理：电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。
只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。
当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）吸合。
这样吸合、释放，从而达到了在电路中的导通、切断的目的。
对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。
2、热敏干簧继电器的工作原理：热敏干簧继电器是一种利用热敏磁性材料检测和控制温度的新型热敏开关。
它由感温磁环、恒磁环、干簧管、导热安装片、塑料衬底及其他一些附件组成。
热敏干簧继电器不用线圈励磁，一般称为热敏开关。
而由恒磁环产生的磁力驱动开关动作。
恒磁环能否向干簧管提供磁力是由感温磁环的温控特性决定的。
3、固态继电器SSR的工作原理：一般使用于禁止电火花的地方，固态继电器是一种两个接线端为输入端，另两个接线端为输出端的四端器件，中间采用隔离器件实现输入输出的电隔离。
固态继电器按负载电源类型可分为交流型和直流型。
按开关型式可分为常开型和常闭型。
按隔离型式可分为混合型、变压器隔离型和光电隔离型，以可控硅和光电隔离型为最多。
国内表达继电器的符号和触点方法继电器线圈在电路中用一个长方框符号表示，如果继电器有两个线圈，就画两个并列的长方框。
同时在长方框内或长方框旁标上继电器的文字符号“J”。
继电器的触点有两种表示方法：一种是把它们直接画在长方框一侧，这种表示法较为直观。
另一种是按照电路连接的需要，把各个触点分别画到各自的控制电路中，通常在同一继电器的触点与线圈旁分别标注上相同的文字符号，并将触点组编上号码，以示区别。
继电器的工作原理和作用
继电器的工作原理简介当输入量(如电压、电流、温度等)达到规定值时，使被控制的输出电路导通或断开的电器。
可分为电气量(如电流、电压、频率、功率等)继电器及非电气量(如温度、压力、速度等)继电器两大类。
具有动作快、工作稳定、使用寿命长、体积小等优点。
广泛应用于电力保护、自动化、运动、遥控、测量和通信等装置中。
1、电磁继电器的工作原理和特性 电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。
只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。
当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）释放。
这样吸合、释放，从而达到了在电路中的导通、切断的目的。
对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。
继电器的输入信号x从零连续增加达到衔铁开始吸合时的动作值xx,继电器的输出信号立刻从y=0跳跃到y=ym,即常开触点从断到通。
一旦触点闭合，输入量x继续增大，输出信号y将不再起变化。
当输入量x从某一大于xx值下降到xf,继电器开始释放，常开触点断开。
我们把继电器的这种特性叫做继电特性，也叫继电器的输入-输出特性。
释放值xf与动作值xx的比值叫做反馈系数，即 Kf= xf /xx 触点上输出的控制功率Pc与线圈吸收的最小功率P0之比叫做继电器的控制系数，即Kc=PC/P02、热敏干簧继电器的工作原理和特性 热敏干簧继电器是一种利用热敏磁性材料检测和控制温度的新型热敏开关。
它由感温磁环、恒磁环、干簧管、导热安装片、塑料衬底及其他一些附件组成。
热敏干簧继电器不用线圈励磁，而由恒磁环产生的磁力驱动开关动作。
恒磁环能否向干簧管提供磁力是由感温磁环的温控特性决定的。
执行元器件
执行元器件1. 继电器继电器是一种电子控制器件，分为:电磁继电器、热敏干簧继电器、固态继电器（SSR）。
图1-44 继电器示意图⑴电磁式继电器电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。
只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。
当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）吸合。
这样吸合、释放，从而达到了在电路中的导通、切断的目的。
对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。
继电器测试：①测触点电阻用万能表的电阻档，测量常闭触点与动点电阻，其阻值应为0，(用更加精确方式可测得触点阻值在100毫欧以内)；而常开触点与动点的阻值就为无穷大。
由此可以区别出哪个是常闭触点，哪个是常开触点。
②测线圈电阻用万能表R×10Ω档测量继电器线圈的阻值，从而判断该线圈是否存在着开路现象。
③测量吸合电压和吸合电流用可调稳压电源和电流表给继电器输入一组电压，且在供电回路中串入电流表进行监测。
慢慢调高电源电压，听到继电器吸合声时，记下该吸合电压和吸合电流。
为求准确，可以多试几次而求平均值。
④测量释放电压和释放电流也是像上述那样连接测试，当继电器发生吸合后，再逐渐降低供电电压，当听到继电器再次发生释放声音时，记下此时的电压和电流，亦可尝试多几次而取得平均的释放电压和释放电流。
一般情况下，继电器的释放电压约在吸合电压的10～50％，如果释放电压太小（小于1/10的吸合电压），则不能正常使用了，这样会对电路的稳定性造成威胁，工作不可靠。
⑵热敏干簧继电器的工作原理和特性热敏干簧继电器是一种利用热敏磁性材料检测和控制温度的新型热敏开关。
干簧继电器的控制方法
干簧继电器是一种使用簧片和磁场来实现开关控制的电器元件。它具有快速响应、低功耗 、长寿命和良好的绝缘性能等优点，常用于电子设备、自动化系统和通信领域等。
干簧继电器的控制方法主要包括以下几种：
1. 磁场控制：干簧继电器的簧片具有磁敏感性，当簧片附近有磁场时，簧片会吸附在磁铁 上，实现闭合状态。因此，可以通过控制磁场的存在与否来控制干簧继电器的开关状态。常 见的控制方法包括使用电磁线圈产生磁场，或者使用永磁体来提供磁场。
干簧继电器的控制方法
2. 电流控制：干簧继电器的簧片在通过电流时也会产生磁场，当电流通过簧片时，簧片会 吸附在磁铁上，实现闭合状态。因此，可以通过控制电流的存在与否来控制干簧继电器的开 关状态。常见的控制方法包括使用开关或电子器件控制电流的通断。
3. 温度控制：干簧继电器的簧片在受热时会膨胀，从而改变开关状态。因此，可以通过控 制簧片的温度来控制干簧继电器的开关状态。常见的控制方法包括使用温度传感器和温控电 路来控制簧片的温度。
干簧继电器工作原理

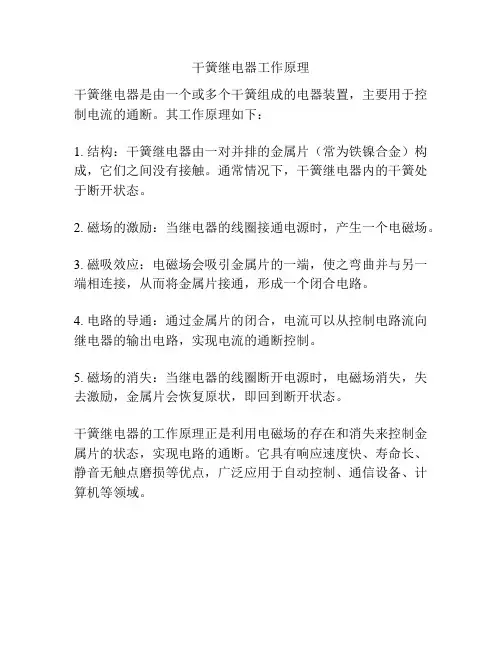

干簧继电器工作原理
干簧继电器是由一个或多个干簧组成的电器装置，主要用于控制电流的通断。
其工作原理如下：
1. 结构：干簧继电器由一对并排的金属片（常为铁镍合金）构成，它们之间没有接触。
通常情况下，干簧继电器内的干簧处于断开状态。
2. 磁场的激励：当继电器的线圈接通电源时，产生一个电磁场。
3. 磁吸效应：电磁场会吸引金属片的一端，使之弯曲并与另一端相连接，从而将金属片接通，形成一个闭合电路。
4. 电路的导通：通过金属片的闭合，电流可以从控制电路流向继电器的输出电路，实现电流的通断控制。
5. 磁场的消失：当继电器的线圈断开电源时，电磁场消失，失去激励，金属片会恢复原状，即回到断开状态。
干簧继电器的工作原理正是利用电磁场的存在和消失来控制金属片的状态，实现电路的通断。
它具有响应速度快、寿命长、静音无触点磨损等优点，广泛应用于自动控制、通信设备、计算机等领域。
干簧继电器介绍范文
干簧继电器介绍范文干簧继电器（Reed Relay）是一种利用干簧管作为开关元件的电器设备。
干簧管由两片非磁性材料组成，中间装有永久磁铁，当外部磁场作用于干簧管时，两片簧片之间的间隙会闭合或打开，从而实现电路的开关。
干簧继电器由于其结构简单、可靠性高、响应速度快等优点，在电子电路、自动化控制等领域得到了广泛应用。
干簧继电器的基本结构包括两片簧片、铁芯、永久磁铁以及外壳等组成。
两片簧片由非磁性材料制成，通过弯曲的形式连接在一起。
铁芯位于两片簧片之间，永久磁铁放置在铁芯的一端。
当外部施加磁场时，干簧管会受到磁力的作用，两片簧片之间的间隙会闭合或打开，从而改变电路的导通状态。
1.尺寸小巧轻便：干簧继电器的结构简单紧凑，体积小，重量轻，可以方便地安装在各种仪器设备中，节省空间。
2.可靠性高：干簧继电器没有机械触点，不会因触点磨损而产生故障，在长时间使用中可靠性较高，寿命可达数十万次甚至更长。
3.响应速度快：干簧继电器的开关动作速度非常快，通常在毫秒级别，能够快速完成电路的切换，适用于对时序要求较高的场合。
4.绝缘性能好：干簧继电器的簧片之间具有良好的绝缘性能，能够有效地防止潜流和漏电现象的发生，提供了较好的电气隔离。
5.使用寿命长：由于干簧继电器没有机械触点，不会因摩擦和闪烁而导致部件的磨损和损坏，因此其使用寿命相对较长。
干簧继电器广泛应用于电子电路、自动化控制、通信设备、医疗仪器、航空航天等领域。
在电路中，干簧继电器可以用作开关元件，实现电路的切换和控制；在自动化控制系统中，干簧继电器可以用来传输信号、实现传感器和执行器之间的联动控制；在通信设备中，干簧继电器可以用于信号放大和信号切换等功能。
此外，由于干簧继电器具有体积小、响应速度快、绝缘性能好等优点，对于一些对设备尺寸有严格要求、对切换速度有要求的场合，干簧继电器往往是理想的选择。
总结起来，干簧继电器是一种常用的开关元件，具有尺寸小、可靠性高、响应速度快等特点，广泛应用于电子电路、自动化控制、通信设备等领域。
干簧继电器能处理高达10GHz的频率
n = odd
等式1，该等式是表明一个矩形波或脉冲的产生所需要的边 界条件。最少要5组 (或5个奇次谐波) 才能形成一个矩形波。
入射波
电源
图2，一个最简单的高频传输网络。
反射波
图3 显示高频传输网络中的等效电路图，R是直流电
阻，L是电感，C是电容，G 是电导。在一个无损耗的 传输系统中，特性阻抗 (ZO) 被定义为ZO=(L/C)1/2，在 微波传输电路中，50ohm已经成为一种行业标准了。
C型的干簧继电器(单向双掷)在常闭状态下显现出它 潜在的附加值，不需要额外电源来供电。在T/R(传输/ 接收)的应用中，这种附加值可以得到突出的反应，特 别是99%的工作周期为接收模式，以及该装置是由电 池支持的情况下，意味着99%的时间是没有用到电池 电源的，相比较所有时间都需要用电源的半导体的开 关装置，C型干簧继电器在延长了电池使用寿命方面 具有显著的优势。
7 GHz 高频继电器
S-参数的测量
散射参数或S 参数是一个线性二端口网络上的4 个变量 的组合，它们定义了是线性二端口网络上的信号增益 及输入/输出信号的对应特性。S 参数表示表述以下含 义：输入输出信号的增益因子，输入和输出反射系数 等（在主动驱动端口和非主动驱动端口电路中，通常 是50Ω）。由于端口控制方式不同，导致他们与其它 参数不同 (例如Y参数会在是激活一个端口并使另外一 个端口短路时使用) 。
在测试和测量领域，特别是需要很多测试点的IC(集成 电路)测试仪器，漏电流一直是个棘手的问题。为此我 们设计了针对高频脉冲的干簧继电器，它的漏电流可 以达到0.1pA 或更低，这种在测试测量方面的显著技 术优势，是其它技术目前所不能企及的。
10.干簧继电器
★器件展示：★器件介绍：干簧继电器也称为干簧管，是一种具有密封触点的电磁式断电器。
干簧继电器可以反映电压、电流、功率以及电流极性等信号，在检测、自动控制、计算机控制技术等领域中应用广泛。
★结构原理：干簧继电器主要由干式舌簧片与励磁线圈组成。
干式舌簧片(触点)是密封的，由铁镍合金做成，舌片的接触部分通常镀有贵重金属(如金、铑、钯等)，接触良好，具有优良的导电性能。
触点密封在充有氮气等惰性气体的玻璃管中，因而有效地防止了尘埃的污染，减少了触点的腐蚀，提高了工作可靠性。
当线圈通电后，管中两占簧片的自由端分别被磁化成N极和S极而相互吸引，因而接通被控电路。
线圈断电后，干簧片在本身的弹力作用下分开，将线路切断。
★技术指标：（1）吸合值: Pull-in Value (简称 PI 值):单位是AT这是是干簧管最重要的工作特性,它是线圈工作所必需的工作电流与线圈圈数的乘积,它表示干簧管的灵敏度,PI值低意味著干簧管的灵敏度高。
（2）开断值: Drop-out Value (简称 DO 值):它是当触点释放时流过线圈的电流与线圈圈数的乘积，DO值是和PI值相关联的重要参数。
以上是最重要的两个基本特性参数。
（3）工作寿命:干簧管的寿命一般保证在连续工作 1 亿次以上（4）接触阻抗(Contact Resistance) 单位是 m触点在闭合时,两端子间的阻抗,包括导线部分的电阻（5）触点耐压(Breakdown Voltage) 单位是 V干簧管为保持正常工作,触点间能够承受最大开关电压,或者对线路中的瞬间过载电压所能承受的值。
（6）绝缘阻抗(Insulation Resistance) 单位是 m干簧管两端子间的绝缘阻抗,是对玻璃管以及玻璃管表面漏电流的阻抗。
★使用场景：干簧管未动作干簧管动作★选用指南：作为干簧管的负载必须有触点保护电路。
当干簧管连接到电感载负或有浪涌电流冲击电流流过的负载时（象电容负载, 电灯, 长电缆等), 干簧管需要有触点保护电路。
干簧继电器
干簧继电器干簧继电器是一种常见的电磁式继电器，它是通过磁场的吸引作用来吸合和分离触点，以实现电路的开关控制。
干簧继电器因其结构简单、可靠性高、寿命长的特点，被广泛应用于电子设备、通信设备、自动控制系统等领域。
干簧继电器由一个玻璃管内嵌有两个或多个金属片制成的簧片，其中一个簧片上有一层涂有铁氧体的绝缘层。
除了簧片外，还有一个线圈和一个铁心。
线圈通电时，会产生一个磁场，这个磁场将吸引涂有铁氧体的簧片，将其与另一个簧片闭合。
当线圈断电时，磁场消失，涂有铁氧体的簧片会失去磁性，被恢复原样，触点分离。
干簧继电器具有很多优点。
首先，它的结构简单，只有几个基本的零部件，不易损坏。
其次，干簧继电器的触点采用无接触方式，没有摩擦磨损，因此寿命较长。
此外，干簧继电器响应速度快，可实现高频率的开关操作。
另外，它的吸合和分离动作无噪音，不会产生火花和电弧，因此适用于各种精密仪器和设备。
干簧继电器广泛应用于各个领域。
在电子设备中，它常用于控制电路的开关，如电子键盘、计算机外设等。
在通信设备中，干簧继电器可以用于信号跳线、传输线路的切换等操作。
而在自动控制系统中，干簧继电器可用于开关控制、定时控制、温度控制等。
总之，干簧继电器在各个领域中都发挥着重要作用。
当谈及干簧继电器的应用时，很难不提到安全领域。
干簧继电器在安全系统中有着广泛的应用。
例如，在入侵报警系统中，干簧继电器常用于感应器与报警主机之间的信号传输。
当感应到入侵信号时，干簧继电器可以迅速将信号传输给报警主机，从而触发报警装置。
此外，干簧继电器还可用于火灾报警系统、门禁系统、监控系统等，为安全保卫提供可靠的开关控制。
虽然干簧继电器具有诸多优点，但也存在一些缺点。
首先，干簧继电器的触点容易受到外界的电磁干扰，可能导致误动作。
其次，干簧继电器在高温环境下会受到一定程度的影响，触点容易粘连。
此外，干簧继电器的成本相对较高，比传统的电磁式继电器要贵一些。
为了提高干簧继电器的可靠性和稳定性，还可以通过一些方式进行改进。
继电器
继电器编辑[jì diàn qì]继电器（英文名称：relay）是一种电控制器件，是当输入量（激励量）的变化达到规定要求时，在电气输出电路中使被控量发生预定的阶跃变化的一种电器。
它具有控制系统（又称输入回路）和被控制系统（又称输出回路）之间的互动关系。
通常应用于自动化的控制电路中，它实际上是用小电流去控制大电流运作的一种“自动开关”。
故在电路中起着自动调节、安全保护、转换电路等作用。
目录1元件符号2主要作用3主要分类4主要元件介绍▪电磁继电器▪固态继电器（SSR）▪热敏干簧继电器▪磁簧继电器▪光继电器▪时间继电器▪中间继电器1元件符号编辑因为继电器是由线圈和触点组两部分组成的，所以继电器在电路图中的图形符号也包括两部分：继电器（图1）一个长方框表示线圈；一组触点符号表示触点组合。
当触点不多电路比较简单时，往往把触点组直接画在线圈框的一侧，这种画法叫集中表示法。
电符号和触点形式：继电器线圈在电路中用一个长方框符号表示，如果继电器有两个线圈，就画两个并列的长方框。
同时在长方框内或长方框旁标上继电器的文字符号“J”。
继电器的触点有两种表示方法：一种是把它们直接画在长方框一侧，这种表示法较为直观。
另一种是按照电路连接的需要，把各个触点分别画到各自的控制电路中，通常在同一继电器的触点与线圈旁分别标注上相同的文字符号，并将触点组编上号码，以示区别。
继电器的触点有三种基本形式：1、动合型（常开）（H型）线圈不通电时两触点是断开的，通电后，两个触点就闭合。
以合字的拼音字头“H”表示。
2、动断型（常闭）（D型）线圈不通电时两触点是闭合的，通电后两个触点就断开。
用断字的拼音字头“D”表示。
3、转换型（Z型）这是触点组型。
这种触点组共有三个触点，即中间是动触点，上下各一个静触点。
线圈不通电时，动触点和其中一个静触点断开和另一个闭合，线圈通电后，动触点就移动，使原来断开的成闭合，原来闭合的成断开状态，达到转换的目的。
干簧继电器介绍范文
干簧继电器介绍范文干簧继电器（Reed Relay）是一种采用簧片开关原理的电子继电器，常用于计算机、通信设备、自动化设备等领域。
它由两根紧密排列的金属或镍铁合金制成的簧片组成，当外加电流通过继电器时，簧片闭合，电路通断。
干簧继电器具有高可靠性、快速响应、低功耗、体积小等优点，是现代电子元器件中不可或缺的一部分。
干簧继电器由引线、簧片、外壳等组成。
引线用于连接电源和控制信号，它们插入簧片中，外壳则起到支撑和保护簧片的作用。
簧片由两根非常薄的金属片叠加压弯而成，一端固定，另一端可移动。
簧片的性质决定了干簧继电器的特点。
1.高可靠性：簧片间没有触点接触，触点磨损和氧化的问题大大降低，从而提高了继电器的寿命和稳定性。
2.快速响应：干簧继电器的响应速度非常快，因为簧片的质量很轻，且触点之间的距离很短，通断时间可以达到毫秒级别。
3.低功耗：由于触点之间没有电弧产生，干簧继电器的功耗非常低，特别适用于需要长时间工作和低功耗的应用场合。
4.体积小：干簧继电器相比传统继电器体积更小，因为它没有触点，可以在紧凑的电子设备中方便地安装。
干簧继电器的工作原理主要分为吸引和释放两个过程。
在吸引过程中，当继电器的控制信号通过引线流过簧片时，簧片产生磁场，吸引住可移动的簧片，使得两个触点紧密闭合，电路通断。
在释放过程中，簧片不再受到磁场的作用，恢复到原始位置，触点打开断开电路。
干簧继电器有很多应用场合。
首先，在计算机和通信设备中，干簧继电器常用于电路的开关和保护，因为它可以快速传输信号和电流，并且寿命长。
其次，在自动化设备中，干簧继电器可以用于控制机器的启动和停止，以及处理各种传感器信号。
此外，在仪器仪表、汽车电子和家用电器等领域，干簧继电器也广泛应用于各种开关和控制任务。
总之，干簧继电器是一种基于簧片开关原理的电子继电器，具有高可靠性、快速响应、低功耗、体积小等优点。
它广泛应用于计算机、通信设备、自动化设备等领域，是现代电子元器件中不可或缺的一部分。
继电器与干簧课件
电磁继电器主要由电磁系统、返回系统等部分组成，其结构如图 所示。 ➢根据供电的不同，电磁继电器可分为交流电磁继电器和直流电磁继电 器。 ➢根据线圈与电源的接法不同，电磁继电器可分为电流继电器和电压继 电器。
继电器与干簧课件
四、固态继电器 5、典型应用：固态继电器构成的光控电灯电路
白天光照较强时，光敏电阻RG的内阻很小，晶体管V1 截止，V2饱和导通，使固态继电器SSR的控制电压小于3V， SSR关断，灯HL不亮。夜晚光线较暗时，RG的内阻增大， V1导通，V2截止，SSR导通，灯HL点亮。
继电器与干簧课件
继电器与干簧课件
四、固态继电器 1、符号
固态继电器是一种无机械触点的电子开关器件，简称 SSR。
继电器与干簧课件
四、固态继电器
2、特点： ➢可靠性非常高、寿命长，在通与断的瞬间不会产生电火花， 更没有噪声。
➢开关速度相当快，工作频率也相当高。 ➢其输入与输出间采用光耦合器，具有良好的抗干扰性能。 ➢驱动电压、电流很小，给输入端一个很小的信号，就能完 成对系统的控制，所以可由TTL、CMOS等数字电路直接驱 动。
➢电流继电器的线圈与电源串联，以电流为输入量 ➢电压继电器的线圈与电源并联，以电压为输入量
继电器与干簧课件
一、电磁继电器 1、工作原理
电磁继电器是利用电磁感应原理工作的。当线圈中通有电流时， 线圈中心的铁芯被磁化，产生磁力，将衔铁吸下。衔铁通过杠杆的作 用推动簧片动作，使常开触点（动合触点）闭合，常闭触点（动断触 点）断开，从而接通或断开电路。当切断电磁继电器的线圈电流时， 铁芯失去磁性，衔铁在弹簧力的作用下复位，则常开触点（动合触点） 断开，常闭触点（动断触点）闭合。
继电器和干簧管的检测与识别
2）．继电器的型号命名 继电器的型号一般由5部分组成。第一部分用字母J表示 继电器，第二部分用字母表示功率或形式，第三部分用字 母表示外形特征，第四部分用数字表示序号，第五部分用 字母表示封装，如表8.6所示。
第一部分
继电器主称 J J J J J J J J J J
J
第二部分
功率或形式 W：微功率 R：弱功率 Z：中功率 Q：大功率
现在有一种干簧片式继电器问世，它由干簧管和线圈组成，当控制电流 流过线圈时，线圈产生的磁场将干簧片触头磁化，触头闭合，相当于继电 器触点接通故称为干簧片继电器。
项目小结
1．电磁继电器是一种用小电流来控制大电流的自动开关， 主要分为交流继电器和直流继电器两大类。
2．继电器的检测主要是用万用表测量触点的接触电阻和 线圈的电阻。
右摆至零，说明两个簧片已接通，然后将小磁铁移开干簧管，万用表指针 应向左回摆至无穷大。测试时，若磁铁靠近干簧管时，万用表指针不动或 摆不到零位，说明其内部簧片不能很好地吸合，表明该簧片间隙过大或已 发生位移；若移开磁铁后，簧片不能断开，说明该簧片弹性已经减弱，这 样的干簧管就不能使用。
（2）转换式干簧管的检测 转换式干簧管的检测方法与常开式干簧管的检测方法相同，但应注意3 个接点之间由通到断和由断到通之间的关系，以便在测量时得出正确的结 论。
4. 释放电压
触点吸合后其释放时，线圈两端所加的最高电压称为释放电压， 通常比吸合电压低。
5. 释放电流
释放电流是指继电器产生释放动作时的最大电流。当继电器吸合 状态的电流减小到一定程度时，继电器就会恢复到未通电的释放 状态。释放电流远远小于吸合电流。
6. 线圈电阻
线圈的直流电阻称为线圈电阻。它与线圈匝数及线圈 的额定工作电压成正比。
干簧继电器结构
干簧继电器结构
干簧继电器的核心部件是干簧管，也称舌簧管或磁簧开关，是一种气密式密封的磁控机械开关。
它由两个既导磁又导电材料做成的簧片平行封入充有惰性气体的玻璃管中组成。
这两个簧片的端面重叠并留有一条细间隙，以便形成接点。
其中，玻璃管中的惰性气体可以防止触点在通电时产生电弧，从而保证继电器的可靠性。
当干簧管处在磁场中，且磁场方向与簧片的轴线垂直时，两簧片会被磁化而互相吸引接触，使两个引脚所接的电路连通。
当外磁力消失后，两个簧片由于本身的弹性而分开，线路也就断开了。
在干簧继电器中，除了干簧管之外，还包括驱动线圈和铁芯。
当驱动线圈通电时，会产生磁场，这个磁场会使铁芯磁化，进而控制干簧管的通断。
由于干簧管没有接触的磨损，因此这种继电器可以反复使用，寿命很长。
总的来说，干簧继电器的主要结构包括驱动线圈、铁芯和干簧管。
这种继电器的优点在于无触点磨损、响应速度快、体积小巧、可靠性高等。
它在各种领域都有广泛的应用，如安全和报警系统、计算机和通信设备、自动化控制系统、电力系统、汽车电子以及医疗设备等。
干簧管与干簧继电器
干簧管与干簧继电器2009-08-18 21:46动作原理：磁簧继电器由磁簧开关和线圈组成，它起到通断外电路的作用。
磁簧开关是此类继电器的核心，是用磁性材料制成的，被密封于玻璃管内的一对或多个簧片而形成的触点开关元件，能在磁力驱动下使触点接通或断开，以达到控制外电路的目的。
磁簧继电器在线圈通电激励或永久磁铁的驱动下，簧片间的间隙处就会形成磁通并将簧片磁化，从而使两簧片间产生了磁性吸力。
1、干簧管2、骨架3、线圈4、控制开关5、控制电源● 类型：1）Open Frame Type –无罩壳型2）DIP –双列直插式，塑封型3）SIP –单排直插式，塑封型● 产品特点：结构简单、体积小、重量轻、成本低、灵敏速动、性能可靠● 应用范围：1）电信通讯产品：电话机、无绳电话、交换机、IP拨号器等（Hook或拨接切换）；2）安全防盗系统：警报系统、烟雾探测器等（讯号切换）；3）电脑及周边产品：数据机（Hook或拨接切换）；4）精密测试仪器等：自动测试仪器（侦测线路是否导通，以判定测试零件之良否）。
5）机器设备：排队机、触摸屏等■主要性能参数之解释：1）触点形式：表示接触系统中触点的结构和触点数，由组数、切换掷数（单掷或双掷）、正常状态（断开或闭合）以及闭合和断开的顺序来定义。
触点组合表示符号国内代号国际代号常开触点H A常闭触点D B转换触点Z C2）额定工作电压或额定工作电流：继电器在工作时线圈需要的电压或电流。
一种型号的继电器的构造大体是相同的，为了适应不同电压的电路应用，通常有多种额定工作电压或额定工作电流，并用规格型号加以区别。
3）吸合电压和释放电压：继电器能够产生吸合动作的最小电压和产生释放动作的最大电压。
4）接触电阻：指从触点组件两引出端测得的一对闭合触点间的电阻值。
接触电阻过大，不但使触点工作时发热量过大而导致过早失效，而且影响被接电路的整个压降。
影响接触电阻的主要因素有：触点材料、触点表面状况、触点接触形式及压力、引出端的洁净状况等。
继电器的工作原理和特性
继电器的定义继电器是一种当输入量（电、磁、声、光、热）达到一定值时，输出量将发生跳跃式变化的自动控制器件。
继电器的继电特性继电器的输入信号x从零连续增加达到衔铁开始吸合时的动作值xx,继电器的输出信号立刻从y=0跳跃到y=ym,即常开触点从断到通。
一旦触点闭合，输入量x继续增大，输出信号y将不再起变化。
当输入量x从某一大于xx值下降到xf,继电器开始释放，常开触点断开。
我们把继电器的这种特性叫做继电特性，也叫继电器的输入-输出特性。
释放值xf与动作值xx的比值叫做反馈系数，即Kf=xf/xx触点上输出的控制功率Pc与线圈吸收的最小功率P0之比叫做继电器的控制系数，即Kc=PC/P0继电器（relay）的工作原理和特性当输入量(如电压、电流、温度等)达到规定值时，使被控制的输出电路导通或断开的电器。
可分为电气量(如电流、电压、频率、功率等)继电器及非电气量(如温度、压力、速度等)继电器两大类。
具有动作快、工作稳定、使用寿命长、体积小等优点。
广泛应用于电力保护、自动化、运动、遥控、测量和通信等装置中。
1、电磁继电器的工作原理和特性电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。
只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。
当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）释放。
这样吸合、释放，从而达到了在电路中的导通、切断的目的。
对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。
2、热敏干簧继电器的工作原理和特性热敏干簧继电器是一种利用热敏磁性材料检测和控制温度的新型热敏开关。
它由感温磁环、恒磁环、干簧管、导热安装片、塑料衬底及其他一些附件组成。
簧片继电器基础知识
簧片继电器基础知识本文作者：郑南润簧片继电器被众多用户认为是最可靠的低功率开关解决方案,它们几乎没有移动部件和并且拥有很长的机械使用寿命。
当然,并不是所有簧片继电器构造都拥有相同的高标准。
Pickering使用姐妹公司Pickering Electronics的簧片继电器来搭建开关模块产品,因为这些继电器可以提供最好的性能。
许多ATE供应商也选择使用Pickering Electronics簧片继电器,因为它们的参数指标表明它们拥有最稳定的性能和更长的寿命。
这让Pickering产品竞争优势超过其他供应商的继电器切换系统的簧片继电器。
一、簧片继电器的基础结构在下面的内容中,我来解释一下为什么这些继电器可以提高产品的可靠性。
（下图是簧片继电器的结构图）簧片继电器是很简单的设备,它是一个簧片组装到一个包括一个线圈和回程二极管的盒子里。
最常见的形式是常开类型的继电器，初始状态是开路。
其他类型也是可以的,但是由于各种原因往往很难生产，并且可靠性比较低。
簧片本身是一个密封的玻璃管中包含两个由磁敏材料组成的簧片触片。
玻璃管充满干燥的惰性气体,以防止器件氧化。
簧片触片选择的是镀层，两个刀片组合在一起形成一个可重复的电触点。
触片通过一个轴向磁场的作用而组合在一起，从而让两刀片移动和接触。
簧片继电器的磁场是由一个环绕着玻璃管的线圈产生的。
这个结构中很多人会关心以下的问题:触片分离是什么？●多大的磁场才能关闭连接器？●玻璃管的密封性好不好？●用于连接器电镀材料是怎么样的？●能切换多大功率,电压,电流？●簧片的总长度？●触片的刚度多大？Pickering Electronics在产品研发方面有相当多的经验,他们知道怎么样选择正确的簧片用来构造继电器。
例如,钌连接器可以提供更好的性能，可以支持更大的电流。
Pickering只低电压开关继电器模块中使用这些钌簧片的。
簧片都是选择性能最佳的，这些继电器通常被称为仪器级的簧片，它们给Pickering带来的主要优势主要是在中低功率交换式电源条件下表现出来的。
双路干簧管继电器_概述说明以及解释
双路干簧管继电器概述说明以及解释1. 引言1.1 概述双路干簧管继电器是一种常用于电力控制和自动化系统中的电子元件。
它利用干簧管的特性实现信号的开关和放大功能，广泛应用于家用电器、工业自动化、通信设备等领域。
本篇长文将对双路干簧管继电器进行全面的概述、说明和解释。
1.2 文章结构本文共分为五个主要部分，其中第一部分介绍了引言，包括整篇文章的概述、结构和目的；第二部分详细阐述了双路干簧管继电器的基本原理，包括干簧管的定义与结构、双路干簧管继电器的工作原理以及其应用领域；第三部分介绍了双路干簧管继电器的特点和优势，包括小体积轻重量、高灵敏度低功耗以及耐久性和可靠性高等方面；第四部分通过实际应用案例详解了双路干簧管继电器在家用电器领域、工业自动化系统以及其他领域中的创新应用；最后一部分为结论与展望，总结了双路干簧管继电器的重要作用和优势，并提出对未来发展的展望。
1.3 目的本文旨在全面介绍双路干簧管继电器的相关知识和应用，通过对基本原理、特点优势以及实际应用案例的详解，使读者对双路干簧管继电器有一个清晰深入的了解。
同时，通过对未来发展的展望，引起读者对该领域进一步研究和探索的兴趣。
通过本篇长文，读者可以了解到双路干簧管继电器在各个领域中的重要性和广泛应用，并为相关行业人士提供参考和借鉴。
2. 双路干簧管继电器的基本原理2.1 干簧管的定义与结构干簧管是一种利用磁性铁芯将两个金属弯体连接或隔离的装置。
它由一个玻璃封装的细长金属管和两个可移动的金属片组成。
传统的干簧管通常由镍铁合金制成，具有较好的导电性能和高度耐腐蚀性。
2.2 双路干簧管继电器的工作原理双路干簧管继电器是一种通过控制驱动电流来实现开关功能的设备。
它基于干簧管在外加磁场下产生吸引力而完成闭合或断开电路连接。
当无外加磁场时，双路干簧管继电器处于断开状态，金属片之间没有接触并且电流无法通过。
当有外部磁场靠近时，磁场会使得金属片吸引在一起，产生接触，并形成闭合回路。
继电器的工作原理
继电器的工作原理和特性一、继电器的工作原理和特性继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。
故在电路中起着自动调节、安全保护、转换电路等作用。
1、电磁继电器的工作原理和特性电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。
只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。
当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）吸合。
这样吸合释放，从而达到了在电路中的导通、切断的目的。
对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。
2、热敏干簧继电器的工作原理和特性热敏干簧继电器是一种利用热敏磁性材料检测和控制温度的新型热敏开关。
它由感温磁环、恒磁环、干簧管、导热安装片、塑料衬底及其他一些附件组成。
热敏干簧继电器不用线圈励磁，而由恒磁环产生的磁力驱动开关动作。
恒磁环能否向干簧管提供磁力是由感温磁环的温控特性决定的。
3、固态继电器（SSR）的工作原理和特性固态继电器是一种两个接线端为输入端，另两个接线端为输出端的四端器件，中间采用隔离器件实现输入输出的电隔离。
固态继电器按负载电源类型可分为交流型和直流型。
按开关型式可分为常开型和常闭型。
按隔离型式可分为混合型、变压器隔离型和光电隔离型，以光电隔离型为最多。
二、继电器主要产品技术参数1、额定工作电压是指继电器正常工作时线圈所需要的电压。
根据继电器的型号不同，可以是交流电压，也可以是直流电压。
2、直流电阻是指继电器中线圈的直流电阻，可以通过万能表测量。
3、吸合电流是指继电器能够产生吸合动作的最小电流。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
干簧继电器
干簧继电器是一种利用电流通过线圈产生的磁场直接磁化舌簧片式点开关，并让其产生接通或断开动作的继电器。
干簧继电器与电磁继电器比较，最大的特点是触点完全密封，由于它具有结构简单、体积小巧、动作速度快，灵敏度高、工作稳定、触点寿命长等级优点，所以在各种微电子检测、自动控制、通信和遥控等领域得到了广泛应用。
干簧继电器与电子爱好者经常使用的“干簧管”密不可分。
简单地说，把干簧管放人线圈中，就制成了干簧继电器。
下面就向大家介绍常用干簧继电器的识别。
结构及原理
干簧继电器由干部簧管（全称：干式舌簧开关管）和驱动线圈两大部分组成，其基本结构如图1所示。
干部簧管由2片（或3片）既导磁导电、又具有良好弹性的铁镍台金“舌”样簧片构成，舌簧片的触点部分通常镀有贵重金属（如金、铑、钯等），以使其接通后良好的导电性能。
由干包括触点在内的舌簧片被密封在充有氮气等惰性气体的玻璃管内，既有效防止了外界尘埃、有机蒸汽等对触点的污染和腐蚀，又大大减少了触点动作瞬间所产生的电火花对触点造成的氧化或碳化，所以可显示著地提高工作可靠性。
驱动线圈绕制在绝缘骨架上，通常将干簧管置人线圈的骨架中间，以利用线圈内磁场进行有效驱动；也有的产品是将干簧营紧靠在绕好的线圈旁边，利用线圈的外磁场进行驱动，并且为了增强驱动力还给线圈的骨架中间加上了铁芯。
另外，同一干簧继电器的线圈骨架内，可以同时放人几个干簧管，从而制成多组触点同步动作的干簧继电器。
干簧继电器的触点形式取决干所用的干部簧管。
干簧管有常开（H）、常闭（D）与转换（Z）三种不同形式，其剖视图如图2所示。
常开式干簧管的舌簧片分别固定在玻璃管的两端，它们在线圈（或磁铁）的作用下（参见图3）一端所产生的磁性恰好跟另一端相反，因此两触点依靠磁的“异性相吸”克服舌簧片的弹力而闭合；常闭式干簧管的舌簧片则固定在玻璃管的同一端，在外磁场的作用下两者所产生的磁极性相同，因此两触点依靠“同性相斥”克服舌簧片的弹力而断开；在常闭式舌簧片的基础上再加一常开的舌簧片，就构成了转换式的触点。
实际上常闭式干簧管少有产品生产，厂家产品多见常开式和转换式两种。
干簧管的最大性能特点是：具有高可靠性、高安全性（绝缘电阻高达1015Ω）、高适应性（典型工作温度范围为-50～+150℃）和超长的寿命（触点动作寿命可达百万次至1亿次以上）其结构紧凑、体积微小（目前最小尺寸已达Ф2mm*11MM），优越的电性能（触点导通电阻≦50mΩ）和高速度反应，使其成为能直接用于晶体管电路或集成电路的一种特殊传感器或开关组件。
由于干簧管具有这些独特的忧点，所以用它制造的干簧继电器也得到了非常广泛的应用，特别是在某些要求质量、可靠性及安全至上的苛刻应用场合中成为首选产品。
干簧继电器的工作原理可通过图3所示的实验电路来进一步说明：当开关SA闭合时，
干簧继电器处干“吸合”状态。
此时，干簧继电器的线圈中有电流流过，线圈产生的磁场使密封在干簧管内的铁质舌簧片磁化，其中左、右两个常开舌簧片在磁力作用下变为接通状态，左边两个常闭舌簧片在磁力作用下变为分离状态，即常开触点闭台、常闭触点断开，结果灯泡H1亮、H2熄灭。
当开关SA断开时，干簧继电器恢复“释放”状态。
此时，干簧继电器的线圈中无电流流过，线圈不再产生磁场，干簧管内部的舌簧片依靠自身弹力自动恢复到原来的位置，即常开触点断开、常闭触点闭合，于是，灯泡HI熄灭、H2亮。
可见，干簧继电器是一种利用线圈电磁力来直接控制干簧管内部触点开关通、断的继电器。
外形和种类
干簧继电器的种类很多，它们大多数都封装在塑料
外壳或金属防磁罩内，但也有一些产品没有外壳，其外
观可见绕在塑料骨架上的线圈和置人骨架中间的干簧管
等。
常用干簧继电器的外形及分类如图4所示。
按照体
积大小不同，可分为如图4（a）所示的微型和小型两大
类。
按照封装方式不同，可分为图4（b）所示的全密封
式和半密封式两大类。
一般微型产品都是全密封式，被
设计制造成能够直接在印制电路板上焊接（如标准单列封装SIP和双列封装DIP）、并符合线路板整体清洗要求的产品；小型产品多数为半密封式，其干簧管密封、线圈不密封。
但无论是哪一种产品，干簧管的触点均是密封的。
按照触点形式的不同，可分为常开触点干簧继电器、常闭触点子干部簧继电器和转换触点干簧继电器。
按照触点数量的不同，可分为如图4（c）所示的单组触点干簧继电器和多组（一般2～4组）触点干簧继电器。
多组触点干簧继电器既可以包括多组相同形式的触点，也可以包括多组不同形式的触点，它们可同时动作。
主要参数
干簧继电器的主要产品技术参数有额定工作电压（电流）、线圈电阻、吸合电压（电流）、释放电压（电流）、触点负荷（触点容量）等，其含义跟电
磁继电器相同，这里不再赘述。
有些厂家的干簧继电器采用“吸台安匝、释放安匝”
来表示触点动作的特性，其具体含义是：干簧继电器工作
时，线圈匝数与线圈中通过电流大小的乘积被称为安匝，
这是磁动势的单位，安匝数越大，线圈产生的磁感应强度
越大，作用到干簧管的磁力也就越大。
当通过线圈的电流
大到一定程度时，干簧管内的常开触点就会闭合。
吸合安
回（也叫动作安匝）即
指干簧管失去常态所需要的最小安匝数，而释放安匝是指
能够使干簧管返回常态时的最小安匝数。
显然，释放安匝
要远小干吸合安匝。
一般小型干簧管触点吸合所需要的磁动势大15～90安匝，吸合安匝越小，说明干费继电器的动作灵敏度越高。
型号命名
国产干簧继电器最常用的型号命名一般由五部分组成，其格式和含义如图5所示。
第一、二部分实际上为所用干簧管的型号，并目第二部分用数字代号表示干簧管的种类（包括外形、安匝、触点负荷等的不同）但通常主指干簧管的外形尺寸（玻璃壳直径。
玻璃壳长度。
总长度）即“2”为“Ф4 X 36。
90”，“3”为“Ф3X20X40”、“4”为“Ф3X20X38”、“6”为“Ф2.5X16X30”、“7”为“Ф5.4X52X83”…….第三部分数字直接表示触点组数。
第四部分用字母表示触点形式其中H表示常开触点），D表示常闭触点（动断触点），Z表示转换触点。
第五部分用字母区分同一产品额定工作电压的不同，如“A”代表“6V”、“B”代表“12V”，“C”代表“20V”等，有时不用字母，直接标出额定工作电压。
附表给出了几种常用国产干费继电器的型号及性能参数，仅供参考。
买际上，各厂家对干费继电器型号的命名并不是完全遵循上面的规则，有些按本厂自订的标准命名，有些则直接采用了国外型号。
因此市场上干簧继电器产品的型号可谓五花八门，令人无规律可循。
即使是不同厂家生产的同一型号的产品，其触点负荷等参数往往也有所不同。
所以在业余条件下选择和使用同一类型的干簧继电器时，大可不必对型号追根问底只要产品的主要参数符合需求就可以了。
5、产品标识
干簧继电器具有2个线圈引脚和若干个触点引脚，半密封型或透明外壳的产品引脚可自接观察识别，如图6（a ）所示。
全密封型干簧继电器一般会将引脚示意图标示在外壳上,
如图6 (b）所示。
微型干费继电器无法标志，只能通过厂家提供的引脚排列图对照识别，或者借助万用表欧姆挡进行测试并作出正确判断。
干簧继电器的外壳上一般均标出型号、主要参数、生产厂家标识等，如图6（c）所示，这为识别和使用提供了方便。
如果需要了解更详细的参数和性能特点等，就只能查阅厂家产品说明书或干簧继电器的产品手册等。
