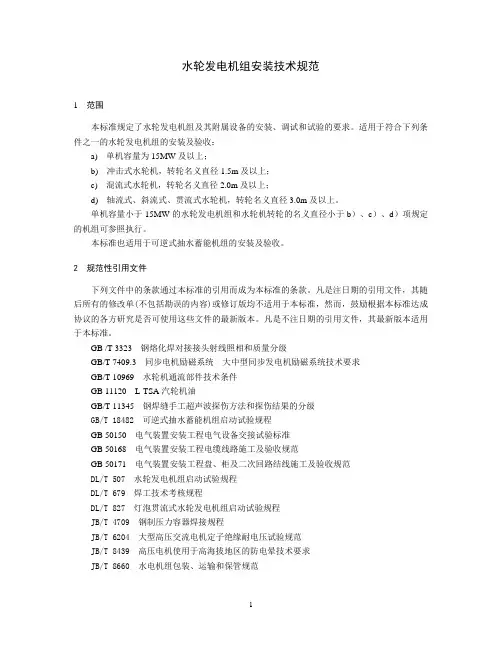

GB8564-2003水轮发电机组安装技术规范

GB8564-2003水轮发电机组安装技术规范

水轮发电机组安装技术规范1 范围本标准规定了水轮发电机组及其附属设备的安装、调试和试验的要求。

适用于符合下列条件之一的水轮发电机组的安装及验收:a) 单机容量为15MW及以上;b) 冲击式水轮机,转轮名义直径1.5m及以上;c) 混流式水轮机,转轮名义直径2.0m及以上;d) 轴流式、斜流式、贯流式水轮机,转轮名义直径3.0m及以上。

单机容量小于15MW的水轮发电机组和水轮机转轮的名义直径小于b)、c)、d)项规定的机组可参照执行。

本标准也适用于可逆式抽水蓄能机组的安装及验收。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件,其最新版本适用于本标准。

GB /T 3323 钢熔化焊对接接头射线照相和质量分级GB/T 7409.3 同步电机励磁系统大中型同步发电机励磁系统技术要求GB/T 10969 水轮机通流部件技术条件GB 11120 L-TSA汽轮机油GB/T 11345 钢焊缝手工超声波探伤方法和探伤结果的分级GB/T 18482 可逆式抽水蓄能机组启动试验规程GB 50150 电气装置安装工程电气设备交接试验标准GB 50168 电气装置安装工程电缆线路施工及验收规范GB 50171 电气装置安装工程盘、柜及二次回路结线施工及验收规范DL/T 507 水轮发电机组启动试验规程DL/T 679 焊工技术考核规程DL/T 827 灯泡贯流式水轮发电机组启动试验规程JB/T 4709 钢制压力容器焊接规程JB/T 6204 大型高压交流电机定子绝缘耐电压试验规范JB/T 8439 高压电机使用于高海拔地区的防电晕技术要求JB/T 8660 水电机组包装、运输和保管规范3 总则3.1 水轮发电机组的安装应根据设计单位和制造厂已审定的机组安装图及有关技术文件,按本规范要求进行。

座环与转轮室安装方案

座环与转轮室安装方案

施工技术方案报审表工程名称:花垣县竹篙滩水电站机电设备安装工程合同编号:HZD/HT-07呈报四份,审批后监理部、机电部,发包人各一份,返回施工单位一份。

会同湘恒电力工程有限责任公司竹篙滩水电站机电安装项目部机电技字[2011]003号关于报送竹篙滩水电站转轮室与座环安装工程技术方案的报告花垣县竹篙滩水电站工程指挥部机电部:州水电监理公司竹篙滩水电站工程监理部:为了保证安装质量,现将转轮室与座环安装施工技术方案报送贵部。

望速审定批复,以便及时施工。

会同湘恒电力工程有限责任公司竹篙滩水电站机电安装项目部2011年1月2日报送:花垣竹篙滩水电站工程指挥部机电部州水电监理公司竹篙滩水电站工程监理部竹篙滩水电站转轮室及座环安装工程技术方案一、概述:竹稿滩水电站位于湖南省吉首市花垣县城北。

是一座以发电为主,兼顾防洪及其它效益的综合水利水电枢纽。

电站装机容量20MW,枢纽布置形式为坝后式地面厂房。

转轮室及座环由天津市天发重型水电设备制造有限公司制造,座环为分半式,主要参数如下:1.转轮室:上部内径:Ф2650+00.54(mm)中部内径:Ф2480mm下部内径:Ф2586mm总高度:1095mm重量:2.661(T)2.座环:+1.05 (mm)上环内径:Ф3530下环内径:Ф2650 mm总高度: 1300.00 mm重量:10.305T总重量:12.966(T)二、安装主要技术要求:1、安装主要技术依据(1)《水轮发电机组安装技术规范》—GB/T 8564-2003(2) 招标文件及设计图纸规定的技术要求相适应,执行招标文件规定的有关规范、规程及标准。

三、安装人员计划及工具1.安装人员:2.工具:四、设备运输以及吊装过程:根据本工程的厂房布置特点以及现场交通状况,特别是在行车未安装投运前就安装转轮室和座环,属于非正常性安装。

座环与转轮的并装和就位安装都得要20T以上的吊机,并吊机的连续使用时间长,根据座环与转轮室整体吊装时的尺寸、重量,可以选用土建的门机先在大坝消力池进行并装组合,组合完成后再进行整体(吊运)到预先浇筑好的座环调整基础支墩上就位。

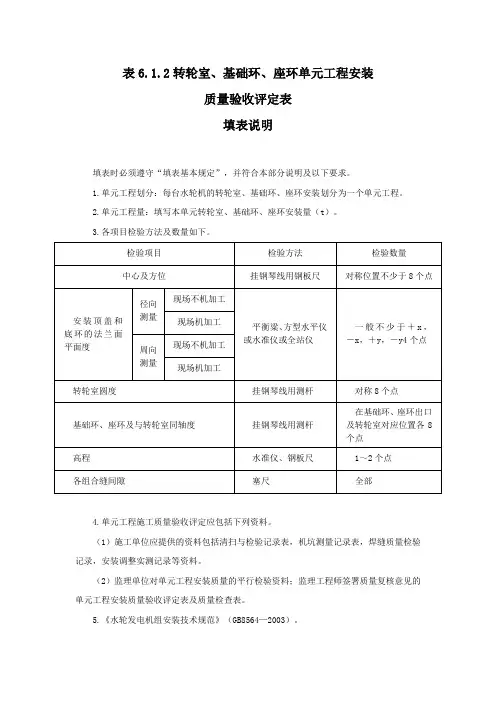

转轮室、基础环、座环单元工程安装质量验收评定表

转轮室、基础环、座环单元工程安装质量验收评定表

表6.1.2转轮室、基础环、座环单元工程安装质量验收评定表填表说明填表时必须遵守“填表基本规定”,并符合本部分说明及以下要求。

1.单元工程划分:每台水轮机的转轮室、基础环、座环安装划分为一个单元工程。

2.单元工程量:填写本单元转轮室、基础环、座环安装量(t)。

3.各项目检验方法及数量如下。

4.单元工程施工质量验收评定应包括下列资料。

(1)施工单位应提供的资料包括清扫与检验记录表,机坑测量记录表,焊缝质量检验记录,安装调整实测记录等资料。

(2)监理单位对单元工程安装质量的平行检验资料;监理工程师签署质量复核意见的单元工程安装质量验收评定表及质量检查表。

5.《水轮发电机组安装技术规范》(GB8564—2003)。

第4.7条:设备组合面应光洁无毛刺。

合缝间隙用0.05mm塞尺检查,不能通过;允许有局部间隙,用0.10mm塞尺检查,深度不应超过组合面宽度的1/3,总长不应超过周长的20%;组合螺栓及销钉周围不应有间隙。

组合缝处安装面错牙一般不超过0.10mm。

6.允许偏差按转轮直径划分,填表时,在相应直径栏中加“√”号标明。

7.设计值按设计图填写,并将设计值用括号“()”标出。

检测值填写实际测量值。

8.单元工程安装质量检验项目质量标准。

(1)合格等级标准。

1)主控项目检测点应100%符合合格标准。

2)一般项目检测点应90%及以上符合合格标准,其余虽有微小偏差,但不影响使用。

(2)优良等级标准。

在合格标准基础上,主控项目和一般项目的所有检测点应90%及以上符合优良标准。

9.单元工程安装质量评定分为合格和优良两个等级,其标准如下。

(1)合格等级标准。

1)检验项目应符合SL636—2012第3.2.5条1款的要求。

2)主要部件的调试及操作试验应符合SL636—2012和相关专业标准的规定。

3)各项报验资料应符合SL636—2012的要求。

(2)优良等级标准。

在合格等级标准基础上,有70%及以上的检验项目应达到优良标准,其中主控项目应全部达到优良标准。

混流式水轮机安装作业指导书-座环、蜗壳以及里衬安装

混流式水轮机安装作业指导书-座环、蜗壳以及里衬安装

座环、蜗壳以及机坑里衬安装6.1座环、蜗壳基础板的安装6.1.1用挂钢琴线的方法按要求将尾水肘管安装用的机组基准线X、Y标点设置到相应的高程供座环、蜗壳安装时使用;按要求正确设置座环、蜗壳安装用的高程点。

6.1.2根据工地的实际情况,在座环、蜗壳支墩钢筋网编制过程中按座环蜗壳地基图安装相应的垫板;在锥管混凝土浇筑的过程中埋设攀环,攀环埋设时应尽量将其与周围的钢筋焊在一起。

垫板、攀环埋设方位和高程应符合要求,结果记录于QCR201-1、QCR201-2。

6.1.3座环、蜗壳基础板安装合格后,根据设计院提供的图纸浇筑座环、蜗壳支墩混凝土。

6.2座环的组装座环的组装工作应根据工地的实际情况在安装间或机坑内进行,本说明书按在机坑内进行座环的组装工作来进行说明。

6.2.1座环组装前的准备工作6.2.1.1按蜗壳座环地基图复查座环支墩上的垫板并清理干净,必要时应对垫板进行打磨处理。

6.2.1.2将千斤顶座、顶丝清理干净并按要求研配合格,然后按图组装成整体;将斜楔块清理干净并按要求研配合格;将地脚螺栓、螺母清理干净并进行试装配。

6.2.1.3根据蜗壳座环地基图将千斤顶、斜楔块布置于座环混凝土支墩垫板上。

调整千斤顶顶丝的顶面高程基本一致,同时千斤顶顶丝的顶面高程比最终的安装高程高5~10mm;调整斜楔块的顶面高程为最终的安装高程。

6.2.1.4将座环分瓣面清理干净以备座环吊装;将座环组合螺栓、螺母、螺柱清理干净并进行试装配;将分瓣面圆柱销清理干净。

6.2.1.5将座环上、下法兰面的把合螺孔清理干净并涂上相应的防腐漆(工地自备),用棉纱、木塞等将螺孔可靠地临时封堵。

6.2.2座环的组装6.2.2.1将带部分蜗壳的座环瓣体吊起并粗调其水平,按X、Y标记放置于相应的千斤顶上。

调整地脚螺栓,通过座环混凝土支墩的预留通孔将圆钢Q235—B穿入地脚螺栓相应的孔中。

初步拧紧地脚螺栓的螺母,同时调整千斤顶来初步调整该座环瓣体的水平;根据预设机组基准线X、Y标点挂十字钢琴线来初步调整该座环瓣体的方位。

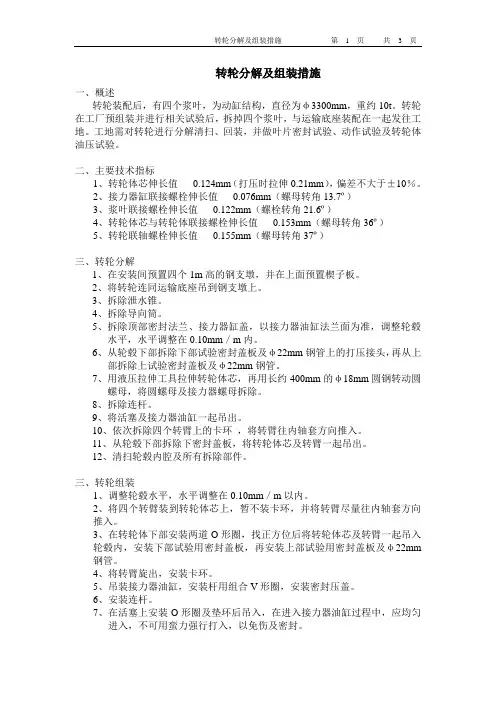

转轮分解及组装措施

转轮分解及组装措施

转轮分解及组装措施一、概述转轮装配后,有四个浆叶,为动缸结构,直径为φ3300mm,重约10t。

转轮在工厂预组装并进行相关试验后,拆掉四个浆叶,与运输底座装配在一起发往工地。

工地需对转轮进行分解清扫、回装,并做叶片密封试验、动作试验及转轮体油压试验。

二、主要技术指标1、转轮体芯伸长值0.124mm(打压时拉伸0.21mm),偏差不大于±10%。

2、接力器缸联接螺栓伸长值0.076mm(螺母转角13.7º)3、浆叶联接螺栓伸长值0.122mm(螺栓转角21.6º)4、转轮体芯与转轮体联接螺栓伸长值0.153mm(螺母转角36º)5、转轮联轴螺栓伸长值0.155mm(螺母转角37º)三、转轮分解1、在安装间预置四个1m高的钢支墩,并在上面预置楔子板。

2、将转轮连同运输底座吊到钢支墩上。

3、拆除泄水锥。

4、拆除导向筒。

5、拆除顶部密封法兰、接力器缸盖,以接力器油缸法兰面为准,调整轮毂水平,水平调整在0.10mm/m内。

6、从轮毂下部拆除下部试验密封盖板及φ22mm钢管上的打压接头,再从上部拆除上试验密封盖板及φ22mm钢管。

7、用液压拉伸工具拉伸转轮体芯,再用长约400mm的φ18mm圆钢转动圆螺母,将圆螺母及接力器螺母拆除。

8、拆除连杆。

9、将活塞及接力器油缸一起吊出。

10、依次拆除四个转臂上的卡环,将转臂往内轴套方向推入。

11、从轮毂下部拆除下密封盖板,将转轮体芯及转臂一起吊出。

12、清扫轮毂内腔及所有拆除部件。

三、转轮组装1、调整轮毂水平,水平调整在0.10mm/m以内。

2、将四个转臂装到转轮体芯上,暂不装卡环,并将转臂尽量往内轴套方向推入。

3、在转轮体下部安装两道O形圈,找正方位后将转轮体芯及转臂一起吊入轮毂内,安装下部试验用密封盖板,再安装上部试验用密封盖板及φ22mm 钢管。

4、将转臂旋出,安装卡环。

5、吊装接力器油缸,安装杆用组合V形圈,安装密封压盖。

拉西瓦水轮机座环、基础环加工工装安装使用说明书

拉西瓦水轮机座环、基础环加工工装安装使用说明书

拉西瓦水轮机座环、基础环加工工装安装使用说明书 B 版安装使用说明书一、设备概述座环工地加工设备是一种专用车床,利用液压马达驱动中心柱旋转,带动支臂及刀架回转,完成车削的主运动和圆周 进给运动。

利用刀架支臂上安装的刀架,实现车床的径向和轴向进给切削运动。

机床的结构及布置见下图。

它主要包括基座和基座支臂、中心立柱及轴承座、刀架支臂、刀架、主传动液压系统等部件。

主传动液压系统包括主传动系统与供油系统,主传动系统由液压马达驱动,而供油系统控制机床主运动,在安装运行前,油箱必须注入2/3液位计高度的L-TSA46液压油。

图一:座环现场加工设备FROMO拉西瓦水轮机座环、基础环加工工装安装使用说明书 B版FROMO机床技术参数:中心柱旋转速度: 0.5~5 r/min滑轨行程: 1000mm最大切削深度: 1.5 mm进给量: 0.2~0.5mm/r设备现场加工包括以下加工内容:(1)与底环把合的底座平面(FR-LXW-01-00)。

(2)与止漏环配合的基础环底面(FR-LXW-02-00)。

(3)加工与止漏环配合的内孔及止漏环内孔(FR-LXW-03-00)。

(4)座环上下环板的内圆(FR-LXW-04-00)。

(5)与顶盖把合的座环上环板平面及平面上密封槽(FR-LXW-05-00)二、设备安装及现场加工方式:1. 在尾水管里衬内圆上焊下左右支架,共8 件,用于支撑机床下支臂(位置见FR-LXW-06-00)。

2. 在机坑里衬内圆上焊上左右支架,共8 件,用于支撑机床上支臂(位置见FR-LXW-06-00)。

3. 将下基座和基座支臂拼装为一体,吊入机坑,置于下支架,初步调整中心水平位置后紧固。

4. 将主传动系统(含中心立柱、上十字中心部件、横梁) 与X(或Y)方向4件上支臂组装好吊入座环内,并利用横梁搁放在座环上,预调立柱位置及垂直度后临时加固中心立柱。

4.将Y(或X)方向上支臂吊入机坑,与上十字中心部件连接置于上支架,除去临时加固支架,初始调整中心水平位置后紧固XY方向支臂。

GB8564水轮发电机组安装技术规范

GB8564水轮发电机组安装技术规范

水轮发电机组安装技术规范(GB 8564-2003)1 范围本标准规定了水轮发电机组及其附属设备的安装、调试和试验的要求。

适用于符合下列条件之一的水轮发电机组的安装及验收:a) 单机容量为15MW及以上;b) 冲击式水轮机,转轮名义直径1.5m及以上;c) 混流式水轮机,转轮名义直径2.0m及以上;d) 轴流式、斜流式、贯流式水轮机,转轮名义直径3.0m及以上。

单机容量小于15MW的水轮发电机组和水轮机转轮的名义直径小于b)、c)、d) 项规定的机组可参照执行。

本标准也适用于可逆式抽水蓄能机组的安装及验收。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件,其最新版本适用于本标准。

GB 3323 钢熔化焊对接接头射线照相和质量分级GB/T 7409.3 同步电机励磁系统大中型同步电机励磁系统基本技术要求GB/T 7894 水轮发电机基本技术条件GB/T 9652.1 水轮机调速器与油压装置技术条件GB/T 9652.2 水轮机调速器与油压装置试验验收规程GB/T 10969 水轮机通流部件技术条件GB/T 11120 L-TSA汽轮机油GB 11345 钢焊缝手工超声波探伤方法和探伤结果的分级GB/T 18482 可逆式抽水蓄能机组启动试验规程GB 50150 电气装置安装工程电气设备交接试验标准GB 50168 电气装置安装工程电缆线路施工及验收规范GB 50171 电气装置安装工程盘、柜及二次回路结线施工及验收规范DL/T 507 水轮发电机组启动试验规程DL/T 679 焊工技术考核规程DL/T 827 灯泡贯流式水轮发电机组启动试验规程JB/T 4709 钢制压力容器焊接规程JB/T 6204 大型高压交流电机定子绝缘耐电压试验规范JB/T 8439 高压电机使用于高海拔地区的防电晕技术要求JB/T 8660 水电机组包装、运输和保管规范3 总则3.1 水轮发电机组的安装应根据设计单位和制造厂已审定的机组安装图及有关技术文件,按本规范要求进行。

草街水电站水轮机座环吊装方案及实施

草街水电站水轮机座环吊装方案及实施

文章编号:1006 2610(2019)02 0063 04草街水电站水轮机座环吊装方案及实施郭小鹏(黄河万家寨水利枢纽有限公司,太原 030000)摘 要:草街水电站座环是水轮发电机组埋件施工中单件重量最大的部件,也是尺寸最大㊁体型不规则的部件㊂在主厂房安装间尚未形成㊁厂房桥式起重机尚未安装以及现场布置的起吊设备无法满足吊装要求的情况下,对草街水电站座环安装时现场的施工环境进行研究,分析了现场吊装的各种制约因素,合理优化空间,选用履带吊并采用双机抬吊法实施吊装㊂方案简单㊁经济,也为后续工作提供了有利平台㊂关键词:草街水电站;座环;履带吊;吊装;双机抬吊中图分类号:TV734.1 文献标志码:A DOI :10.3969/j.issn.1006-2610.2019.02.016Lifting Scheme and Implementation of Turbine Seat Ring of Caojie Hydropower StationGUO Xiaopeng(Yellow River Wanjiazhai Water Multi-purpose Dam Project Co.,Ltd.,Taiyuan 030000,China )Abstract :The seat ring of Caojie Hydropower Station is the largest single embedded component in the construction of the hydroelectric generating unit ,and it is also the largest irregular component.Under the condition that the erection bay in the powerhouse is not availa⁃ble ,the powerhouse bridge crane has not been installed ,and the lifting equipment on site is unable to meet the lifting requirements ,the site construction environment for installation of the seat ring of Caojie Hydropower Station is studied ,and all restrictive factors of on-sitelifting are analyzed.Through reasonable optimization of space ,deployment of crawler cranes and the use of double crane lifting ,the sim⁃ple and economical lifting scheme is proposed and implemented ,which also provides a favorable platform for follow-up work.Key words :Caojie Hydropower Station ;seat ring ;crawler crane ;lifting ;double crane lifting 收稿日期:2018-11-20 作者简介:郭小鹏(1983-),男,青海省海东市乐都区人,工程师,主要从事水电站机械设备的安装与检修工作.1 工程概述草街航电枢纽工程位于重庆合川市境内草街镇附近的嘉陵江河段上,是嘉陵江干流合川至河口段自上而下渠化梯级开发的第2个梯级㊂是一个以航运为主,兼顾发电㊁并具有拦沙减淤㊁改善灌溉条件等效益的水资源综合利用工程,是2005年西部十大工程之一[1]㊂枢纽电站设计4台轴流转浆式水轮发电机组,设计水头20m,总装机容量500MW(4×125MW),多年平均年发电量19.96亿kWh[2]㊂机组水轮机成套设备全部由上海福伊特西门子水电设备有限公司(简称VSS)制造㊂葛洲坝机电建设有限公司承担4台水轮发电机组的机电安装任务,水电八局承担厂房土建施工任务㊂2 座环结构特点及主要尺寸座环结构由上㊁下环板㊁24个固定导叶以及24个安装支脚焊接为一体[3]㊂上环板板厚δ100mm,内径为12460mm;下环板厚δ20mm,内径12370mm;高度4728mm㊂分4瓣运抵工地,单瓣最大重量为50.28t,单瓣尺寸为10.540m ×4.728m ×3.830m,组合后最大外径尺寸约16.3m,总重176.064t㊂座环基础安装螺栓共96颗(M56×2045),每4颗1组,共24组㊂固定导叶安装支脚与已预埋的24组96颗M56螺栓相连㊂为座环基础螺栓准确定位预埋,厂家提供12块专用基础定位模板㊂每2组基础共用一块模板,按固定导叶编号方向依次编号为1~12㊂模板之间,用连接螺栓把合㊂根据每颗螺栓相对于机组中心坐标值进行准确预埋㊂36西北水电㊃2019年㊃第2期===============================================3 现场环境及施工布置由于座环安装时主厂房安装间㊁桥机尚未形成,同时现场已布置的土建门塔机不能满足座环吊装要求㊂分瓣座环必须通过机组进水口流道运输至安装工位,在机坑内完成卸车㊁翻身㊁吊装就位[4]㊂座环安装时进水流道及蜗壳流道底板已形成,蜗壳左侧墙钢衬已安装至162.41m 高程,钢衬外侧1区混凝土面随蜗壳钢衬安装浇至162.40m 高程,2区混凝土面浇至高程162.41m 高程㊂因蜗壳流道尺寸不能满足水轮机埋件的运输㊁吊装要求,采取将蜗壳已形成的流道㊁左边墙1区㊁右边墙2区混凝土表面通过回填土填至同一高程,形成吊装作业平台㊂座环的吊装在162.41m 高程进行㊂在蜗壳进水口前端(162.41m)与流道(163.05m)之间缓坡处理,见图1所示㊂图1 吊装平台布置图 单位:m图2 双机抬吊工况模拟图 单位:m4 吊装机械选型4.1 吊装设备选型及方案确定根据座环单瓣最大重量(50.28t)㊁进水口流道宽度(6.928m)以及吊装作业平台尺寸,选用履带吊车㊂履带吊具有起重能力强㊁接地比压小㊁防滑性能好㊁转弯半径小㊁对路面要求低㊁爬坡能力大㊁不需支腿㊁带载行驶㊁作业稳定性好的优点[5-8]㊂制约设备选型的因素主要有以下几点㊂(1)进车通道:流道进水口宽度为6.928m,最大可选择150t 履带吊车通行,150t 履带吊车的外形尺寸为8.2m×6.8m(长×宽)㊂(2)吊车站位:受机组间土建钢筋网的布置和下游混凝土墙的限制,吊车站位只能在平台第Ⅱ㊁Ⅲ㊁Ⅳ象限㊂座环-Y 向基础至下游边墙距离为5.5m㊂不能满足尺寸超过5m 的履带吊车通过㊂(3)工作半径:根据吊车站位条件,满足分瓣座环1号就位的作业半径为17.5m㊂根据150t 履带吊车起重量特性表,在工作半径为18m 工况下,最大起重量为32.6t㊂综上所述,鉴于现场进车通道㊁吊车占位㊁工作半径等因素的制约[9-11],单选1台150t 履带吊车无法满足分瓣座环1㊁2号的吊装要求㊂根据上述限制性因素,按比列绘制成现场图,通过计算机模拟最终决定选用150t 履带吊车1台,臂长27.5m,50t 履带吊车1台,臂长25m㊂对分瓣座环1㊁2号实行双机抬吊[12]㊁分瓣座环3㊁4号实行150t 单机吊装就位方案㊂履带吊车性能参数见表1㊂4.2 双机抬吊工况校核根据履带吊车现场站位㊁座环本体高度,满足分瓣座环就位需要的腾空高度模拟抬吊过程中两车的运行工况,如图2所示㊂通过模拟工况,校核两车在抬吊过程中没有卡杆现象;150t /50t 履带吊车在相应工况下,各自性能均满足双机抬吊时分配给单机的重量不得超过单机允许起重量的80%㊁构件总重量不得高于两起重机额定起重46郭小鹏.草街水电站水轮机座环吊装方案及实施===============================================量之和的75%的安全要求[13]㊂抬吊过程中双车对应工况的性能参数见表2㊂表1 选用履带吊车性能参数表表2 抬吊过程中双机对应工况的性能参数表5 吊装方案分瓣座环3㊁4号的吊装采用150t 履带吊车单机吊装,分瓣座环1㊁2号的就位采用150t 和50t 履带吊车双机抬吊㊂吊装顺序由难到易为1号➝2号➝4号➝3号㊂5.1 分瓣座环1号吊装方案150t 履带吊车㊁50t 履带吊车先后进入机坑在图3 分瓣座环1号卸车、翻身布置图 单位:m图3所示位置站位,平板拖车运输分瓣座环1号至上游门机平台后倒车进入机坑,利用150t 履带吊车卸车㊂待平板车退出后,50t 履带吊车在图示位置站位,2台吊车在上下游方向对座环进行翻身㊂分瓣座环1号翻身后,50t 履带吊车退回(靠近)+Y 方位,150t 履带吊车将分瓣座环1号吊于座环安装基础平台,利用预埋地角螺栓对座环临时固定后摘钩㊂摘钩后,150t 履带吊车退回进水口流道腾出通道,50t 履带吊车绕过座环基础在-Y 向定位准备抬吊㊂150t 履带吊车再次进入机坑图示位置站位,双车抬吊对座环1号就位(见图4㊁5)㊂图4 分瓣座环1号第1次吊装图 单位:m图5 分瓣座环1号双机抬吊图 单位:m5.2 分瓣座环2号吊装方案分瓣座环2号吊装时分瓣座环1号已吊装就位㊂150t 履带吊车㊁50t 履带吊车先后进入机坑站位,60t 平板拖车运输分瓣座环2号至上游门机平台后倒车进入机坑,同分瓣座环1一样,150t 履带吊车单完成卸车,双车配合完成翻身㊂分瓣座环2号翻身后,50t 履带吊车退回(靠近)+Y 方位,150t 履带吊车将分瓣座环2号吊于座56西北水电㊃2019年㊃第2期===============================================环安装基础平台,利用预埋地角螺栓对座环临时固定后摘钩㊂摘钩后,150t 履带吊车退回进水流道腾出通道,50t 履带吊车绕过座环基础在-X 向站位准备抬吊㊂150t 履带吊车再次进入机坑在图6所示位置定位,2台吊车抬吊分瓣座环2号就位㊂5.3 分瓣座环3号和4号吊装方案以相同的方法依序运输分瓣座环4号和3号进入基坑,完成卸车㊁翻身后由150t 履带吊车一次性完成就位㊂6 实施效果在1号机座环安装中,仅用了1d 时间就完成了分瓣座环的精确就位㊂2~4号机座环安装因机组段桥机主梁混凝土浇筑未形成也采用了相同的方案㊂方案的现场布置简单㊁经济,运用流道回填的方式形成了吊装平台㊂与厂房土建标的施工衔接紧凑,没有影响厂房土建标段的施工,回填平台在座环吊装完成后,土建标段利用平台进行了机坑内蜗壳外边墙及座环基础二期混凝土的浇筑工作,平台得到了最大限度的重复利用,为整个厂房的施工节约了施工投入[14-15]㊂7 结 语吊装工作贯穿整个机电设备安装工程的始终,吊装手段受限也是制约整个工期的重要因素㊂在水电站机电设备安装过程中,尤其是在前期主厂房桥机尚未形成,吊装场地受其他施工因素制约的情况下,制定安全可行的吊装方案,经济合理地选择吊装机械㊁合理的吊装手段显得尤为重要㊂草街水电站在座环吊装时充分考虑了现场的制约因素,合理优化了现场空间,选用施工过程中的一种经常采用且十分重要的双机抬吊法,成功实施了座环的吊装任务㊂可为其他大型水电站前期水轮机埋件的安装施工提供借鉴㊂参考文献:[1] 杨德超.草街航电枢纽工程简介[J].水电站设计,2011,27(02):120.[2] 白昭鹏,黄修山,张扬,张可.嘉陵江草街航电枢纽工程建设的特点与经验[J].中国港湾建设,2015,35(02):109-112.[3] 胡晓东,大型水轮机座环土法吊装技术[J].四川水力发电,2012(1):42-44.[4] 潘军伟,杨乐,唐伟雄,罗国辉.桃源电站大型设备场内倒运及吊装实践[J].西北水电,2016(03):45-48.[5] 孙爱萍,严永江,耿惊涛,解利芹.大型设备吊装方案优化[J].煤炭技术,2010,29(03):155-158.[6] 张延锋,罗斌,张继成.轴流转桨式水轮机转轮整体吊装的方法和特点[J].西北水电,2008(02):45-48.[7] 国家能源局.履带起重机安全操作规程:DL /T5248-2010[S].北京:中国电力出版社,2010.[8] 吴潇,姜明忠,赵晓东.贯流式机组灯泡头2种吊装方案的比较[J].西北水电,2015(03):74-76.[9] 吴迪,林远山,王欣,王秀坤.面向吊装方案演示的履带起重机仿真系统设计[J].系统仿真学报,2008(05):1187-1191.[10] 冯俊海.埃塞俄比亚ADAMA 风电工程风机吊装进度的主要影响因素及对策综述[J].西北水电,2013(02):75-77.[11] 邱强华,叶建云,黄超胜,段福平,蔡国治,王勇玲.大型履带吊在高塔组立中的应用[J].电力建设,2010,31(05):122-125.[12] 白金梁,双机抬吊法在电力建设大件吊装应用[J].使用与管理,2015(05):64.[13] 中国国家标准化管理委员会.起重机械安全规程:GB 6067.1-2010[S].北京:中国标准出版社,2010.[14] 冯俊海.塞俄比亚ADAMA 风机吊装项目成本控制综述[J].西北水电,2014(06):90-92.[15] 唐扬文,李建友.龙滩水电站水轮机埋件运输及吊装[J].水电站机电技术,2007(04):53-55. 欢迎订阅 欢迎投稿 欢迎刊登广告 66郭小鹏.草街水电站水轮机座环吊装方案及实施===============================================。

运用QC方法进行座环及蜗壳安装工作

运用QC方法进行座环及蜗壳安装工作
末 端 因素 确 认 内 容
底。
( )焊接工艺 不当会对法兰面平面度产生不 良的影 响 , 5 应
结论
根据实际情况适时调整焊接工艺 。具体处理方法如下 : 四名焊 工分4 个象 限对称施焊 , 焊接过程 中, 在座环上 口法兰面架框式 水准仪监测 , 并根据水准仪的变化情况 , 及时调整焊接顺 序 、 焊
技 术 交 底
安 装 前 编 制 安 装 工 艺 , 已 进 行 技 术 交 要 因 非 法 兰 面 加 工 误 差 、 途 运 输 变形 、 装 、 长 拼 焊 接 以及 设 备 调 整 过 程 中均 存 在 误 差 , 要 因 是 导 致 累积误 差 而 引起 超 标 。
4 现 状 调 查
针对 以上问题 和情 况 , 我们 召开Q d 组会议 , C, 从人 员 、 设 备、 材料 、 法 、 方 环境 等五个方面进行 全面综合分析 , 建立 因果
分析 图, 见图2 :
( 方法) 苎!!曼查苎 \— 苎查至 堡!: 兰 、 , 墨塞! _

墨 查圭 苎 堡 ^ 曼 些 垫 羹 序 ■
7I 制 定合 理 的安 装 方 案 .
技术部 门召开技术交底会 , 细讲 解安装方法 , 详 加强对施
l 1 l 6
技 术 研 发
T HN oGY A EC oL ND MAR T KE
Vo . 8 No9,01 11 , . 2 l
表 2 影 响 因 素 及 要 因确 定
找 出要 因后 , 我们针对要 因和安装 中的实际情况制定对策
( 表3 。 见 )
7 实施 对 策
根据统计表和排列图可知 , 影响座环和蜗壳安装质量的主 要 因素是蜗壳瓦片安装和焊接质量 ,次要因素是座环 制作 、 防 腐 质量 , 一般 因素是设备缺 陷整改 和混凝土浇筑等 问题 。蜗壳

第十二章 水轮发电机组及其附属设备安装

第十二章  水轮发电机组及其附属设备安装
(2)尾水管采用混凝土肘管,在锥管段设钢衬。
(3)座环采用整体式分瓣结构。
(4)转轮需要在现场进行组装和试验。
12.2.1.3水轮机主要大件的运输重量、尺寸
水轮机大件运输重量及尺寸见表12-2-1。
表12-2-1水轮机大件运输重量及尺寸表
部件名称
单件最大重量(t)
总重(t)
单件最大尺寸长×宽×高(m)
②在安装间拼装场地按照转轮室下环直径布置组装用的支墩、楔子板,调整楔子板顶面水平。
③分别吊分瓣转轮室于支墩上,用千斤顶配合楔子板调整转轮室的位置,以定位销钉定位,安装并打紧组合螺栓,检查组合缝的间隙和组合缝内圆面、法兰面的错牙情况,应满足规范要求。
④先拼装转轮室下环,再拼装上环,最后将上环和下环拼为整体。把合螺栓的拧紧力矩应达到设计要求。
(4)转轮室安装
①使用主厂房桥机将转轮室整体吊入机坑,放置在预先调整好水平的楔子板上,放置位置和设计位置的偏差不得太大,否则应吊起重新就位。
②在测量门架上挂机组X、Y轴线钢琴线,在中心平台挂机组中心钢琴线。
③分别在转轮室上环顶部测量断面、球心测量断面和下环底部测量断面等分16个测点,使用砂布将测点部位的油漆打磨干净,直到露出金属光泽,使用水准仪在去除油漆的位置划出高程相同的准确的测点位置。使用钢板尺检查法兰面的方位和高程,使用内径千分尺检查圆度和中心,用千斤顶、楔子板对转轮室的高程、中心和水平偏差进行初步调整。
④机组轴系在全部连接完成后,采用盘车的方法进行轴线检查。
⑤水轮机导轴承和主轴密封在盘车结束后正式安装,水导轴承瓦间隙调整时需要考虑盘车摆度。
12.2.2水轮机埋入部分安装
12.2.2.1水轮机埋入部分工作内容
水轮机埋入部分包括锥管里衬、转轮室、座环、机坑里衬、接力器坑衬等部件。

座环及蜗壳安装施工方案

座环及蜗壳安装施工方案

座环及蜗壳安装施工方案目录1、概述 (2)1.1 工程概况 (2)1.2 水轮机座环及主要部件参数 (2)2、施工依据 (3)3、施工重点及难点 (3)4、施工方法 (4)4.1 一般性规定 (4)4.2 座环安装 (4)4.3 蜗壳安装 (6)4.4 座环、蜗壳安装质量控制点 (9)5、施工组织机构及设备配置计划 (10)5.1 施工组织机构 (10)5.2 人员及物资配置计划 (11)6、工期计划 (12)7、危险源辨识及安全保证措施 (12)7.1 座环安装现场危险点分析与预控 (12)7.2 质量保证措施 (14)7.3 安全保证措施 (15)7.4 环境及文明施工保障措施 (15)1、概述1.1 工程概况XX 电站主要任务是发电,坝后式开发,正常蓄水位495m,相应库容3290 万m3,为周调节水库,电站装机容量3×30MW ,多年平均发电量3.357 亿kW?h,保证出力21.19MW,装机利用小时数3730h,工程规模属中型,工程等别为三等。

大坝为碾压混凝土重力坝,最大坝高70m,枢纽主要由重力坝、坝身设闸3 孔溢洪道、左岸发电引水隧洞、压力钢管、地下发电厂房及室内开关站等建筑物组成。

1.2 水轮机座环及主要部件参数2、施工依据设备的制造及安装应遵照设计图纸以及国家和行业颁发的下述标准、规程和规范。

选用的技术规范、规程和标准,应是已颁布的最新版本。

本招标文件必须遵守执行的现行技术规范主要有(不限于此):(1)设计院提供的蓝图及工艺措施说明(2)水轮机厂家提供的图纸以及工艺措施要求(3)《水轮发电机组安装技术规范》(GB8564)(4)《钢焊缝手工超声波探伤方法和探伤结果分析》(GB11345)(5)《涂装前钢材表面锈蚀等级和除锈等级》(GB8923)(6)《钢熔化焊接接头射线照相和质量分级》(GB3323)(7)《钢结构高强度螺栓连接的设计、施工及验收规程》(JGJ82)(8)《水电水利工程金属结构设备防腐蚀技术规程》(DL/T5358)第2页,共13页(9)《水工金属结构焊接技术条件》(SL36)(10)《水工金属结构焊工考试规则》(SL35)(11)《机械加工通用技术条件》(Q/ZB75)(12)《装配通用技术条件》(Q/ZB76)(13)《电力建设安全工作规程》(SDJ63)(14)《电力建设施工及验收技术规范(金属焊缝射线检验篇)》(SDJ60)(15)《现场设备、工业管道焊接工程施工及验收规范》(GB 50236)(16)《碳钢焊条》(GB/T5117)(17)《低合金钢焊条》(GB/T5118)3、施工重点及难点座环是立式混流式机组的安装基准件,尺寸大、重量重,而且安装精度要求高,应充分重视它的安装工作。

HLA-LJ-185混流式水轮机导水机构安装作业指导书 2

HLA-LJ-185混流式水轮机导水机构安装作业指导书 2

七里塘电站HLA551-LJ-185混流式水轮机导水机构安装作业指导书2013年7月17日HLA551-LJ-185混流式水轮机导水机构安装作业指导书目录1 工程概述 (1)1.1 概述 (1)1.2 工作内容 (1)1.3 安装工程量......................................................................................................错误!未定义书签。

2 编制依据 (1)3 导水机构预装及安装工艺流程 (1)4 导水机构预装及安装工艺措施 (1)4.1 施工准备 (3)4.2 机坑测定及座环修磨 (3)4.3 导水机构预装工艺 (5)4.4 导水机构正式安装 (7)5 导水机构预装工器具配置..................................................................... .. (8)6 质量控制措施 (10)7 安全控制措施 (12)8 单元工程质量评定表 (13)9 安装记录表 (14)1.工程概述1.3概述七里塘水电站共安装立式水轮发电机组2台,单机容量15MW,水轮机设备由天津市天发重型水电设备制造有限公司制造,导水机构预装及安装设备主要包括底环、活动导叶、顶盖等。

1.2工作内容主要工作包括以下内容:机坑测定、底环预装、活动导叶预装、顶盖预装、底环与转轮室上法兰、顶盖与座环定位销钉孔等预装工作;导叶、顶盖、控制环及接力器等导水机构部件安装工作。

1.3编制依据1)厂家图纸、技术文件。

2)七里塘水电站机电设备安装工程招标文件、投标文件、合同文件。

3)有关安装规程规范及标准。

2.导水机构预装及安装工艺流程导水机构预装及安装工艺流程见错误!未找到引用源。

3.导水机构预装及安装工艺措施导水机构预装及安装工作在机坑内进行,预装开始认真清扫座环、蜗壳、基础环等部位杂物,减小因杂物造成的误差,切实保证设备预装尺寸检查的精确度;底环、活动导叶、顶盖、吊装利用厂家到货的专用工具进行。

水轮机结构介绍(经典)

水轮机结构介绍(经典)

推 力 轴 承 外 形
HOMIS
本发电机推力轴承放置在水轮机支持架上,总推力负荷为3300T,采用液压式三波纹弹性油箱支撑结构。其主要作用就是在机组开机过程中,用高压油装置顶起转子,使得发电机转子远离制动环,从而减少静摩擦力,保证机组正常开机;同时在机组运转过程中承受机组转动部分的全部重量,通过推力支架进行负载转移。
水 轮 机 底 环
04
03
01
作用:
水轮机过流部件之一,固定活动导叶。
活动导叶 固定孔
与基础结合部位
水 轮 机 底 环 安 装
将底环固定在水泥基础上,保证其过流面与座环和转轮室上环过流面光滑过渡。
将底环吊入机坑,调整底环位置符合设计要求;
导 水 机 构
控制环
导叶连杆
活动导叶
导叶套筒
顶盖
底环
作用:
泄 水 锥 结 构
外形图
剖面图
作用:
是水轮机导水机构的重要组成部分,主要是为尾水导流; 使转轮体内部形成一个封闭油腔,起密封作用。
泄 水 锥 安 装
装配步骤:
首先将泄水锥固定在地面上,基本保证其轴心与地面垂直;用桥机调起转轮体与泄水锥进行对接;调整位置使得二者的轴心在同一条直线上,然后用固定螺栓将二者把合在一起;连接体外部安装封围板(图中没有表示)。 在二者的配合面上注意按照设计要求安装橡皮密封圈(图中没有表示)。
4
作用:
顶 盖 安 装 将顶盖整体吊入机坑,注意保证顶盖不与基础碰撞; 调整顶盖位置,其保持水平,同时保证导叶套筒安装孔与导叶轴心基本一致。
导 叶 套 筒 装 配
将导叶套筒分别吊入机坑; 调整顶盖位置,保证每个导叶轴心铅直,且保证导叶、套筒和底环导叶安装孔的轴心保持在同一直线上。

座环、蜗壳安装施工技术措施

座环、蜗壳安装施工技术措施

水电站座环、蜗壳安装技术措施1、概述座环在厂内加工,分半到货,现场组装座环,安装调整后,与基础环螺栓连接,基础环与锥管进行现场焊接;蜗壳共分为21节,一块舌板,其中小头的19、20、21、三节及舌板在厂内与座环及相互之间焊接,蜗壳其余各节(除补偿节外)在厂内预装,其中6、13节为凑合节,加固后分节运至工地进行挂装。

蜗壳上半部装设弹性层,外侧中心线装设槽钢排水沟;蜗壳现场不做水压试验,不进行保压砼浇筑。

2、主要技术参数座环:最大外形尺寸4820×1593;总重量:约21t;蜗壳:单节最大外形尺寸φ3600×2070;总重量:约28t;座环上法兰面安装高程:▽1754.878m;蜗壳中心线安装高程:▽1754.05m;3、座环、蜗壳安装3.1、安装程序熟悉图纸设备清点及尺寸检查安装基准线放置基础埋设基础环吊装座环吊装座环中心、高程、水平调整座环加固蜗壳挂装、焊接蜗壳焊缝探伤座环、蜗壳中心、高程、水平复查整体加固砼浇筑。

3.2、安装前的准备工作3.2.1、熟悉厂家的图纸、资料,并作好技术交底工作,在施工中严格按照图纸及有关的规范进行安装;3.2.2、按照图纸及到货清单,清点到货的零部件,检查零部件的数量、规格、尺寸是否符合图纸的要求;3.2.3、按图纸进行安装基准线的放置,然后进行座环、蜗壳支墩基础埋设。

4、座环及蜗壳瓦块吊装方案座环单件吊装重量约为11t,根据现场条件,采用25t汽车吊进行座环的吊装就位;蜗壳瓦块也采用汽车吊进行挂装。

5、起重场地布置根据现场通道的实际情况,25t汽车吊先布置在安装间侧交通道位置,将座环第一半吊入安装间底板位置,进行座环的第一次倒运,然后将吊车布置在▽1756.95水轮机层,进行座环的吊装至座环支墩,进行临时加固,再以同样方法吊装第二半,在座环支墩上进行座环组合,就位及蜗壳瓦片的挂装。

为此,要求安装间靠水轮机层立柱钢筋进行放倒,以便吊车可以布置及吊装作业。

大型水电站水轮机座环安装技术

大型水电站水轮机座环安装技术

大型水电站水轮机座环安装技术摘要】座环安装是整个机电安装工程控制的关键,文章通过水电站四台水轮发电机组座环的安装, 根据电站座环结构特点,介绍了该大型水电站混流式水轮发电机座环安装、调整、焊接等过程的质量控制难点、重点以及施工技术要点,最后结合笔者工作实践提出了施工的优化建议,以期为类似大型混流式水轮机座环安装及焊接提供借鉴。

【关键词】混流式;水轮发电机组;座环;安装;焊接;优化建议1 概述某水电站安装4台单机容量为350MW的大型混流式水轮发电机组,装机总容量1400 MW,多年平均年发电量单独运行时为61.27 亿kW·h。

在水轮机座环安装期间,由于厂房桥机还未安装,现场交叉作业较多,致使座环安装施工难度加大。

在深入分析和研究现有条件后,经过不断对座环的安装工艺和方法进行优化改进,保证了安装质量和精度。

2 座环的结构特点水轮机座环装配由基础环、座环本体和支持环组成,座环装配高5674.5mm,重194t。

为满足运输条件,座环本体分为6瓣,支持环分4瓣,基础环分2瓣。

基础环、支持环与座环本体均采用工地焊接方式连接。

座环本体、支持环分瓣面采用螺栓把合后工地焊接型式。

座环用地脚螺栓固定在混凝土支墩上,机坑里衬在工地焊接到座环上,在座环下环板上设置灌浆孔和排气孔。

在座环的底环安装面和顶盖安装面均留有工地加工余量,需现场进行铣削加工。

3 安装工艺3.1 基础环的组焊基础环在安装间拼装组圆,将其直径、圆度和错牙等调整合格后再焊接基础环对接焊缝。

焊接时应先焊立向焊缝再进行水平焊缝的焊接,并采用对称多层窄道及分段退步焊接。

由于基础环立圈采用不锈钢复合钢板,因此在不锈钢侧应采用不锈钢焊条进行焊接。

基础环焊接完成吊入机坑,待座环本体安装完成后再与其组焊为一体。

3.2 座环的组装由于带舌板的一瓣座环重约33.34t,其余五瓣重约26.5t,现场采用一台M1500和一台M1200塔机进行座环吊装,M1500塔机距离机组中心线52.72m,塔机在55m臂长时起重容量为25.49t;M1200塔机距离机组中心线49.64m,塔机在50m臂长时起重容量为22t。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

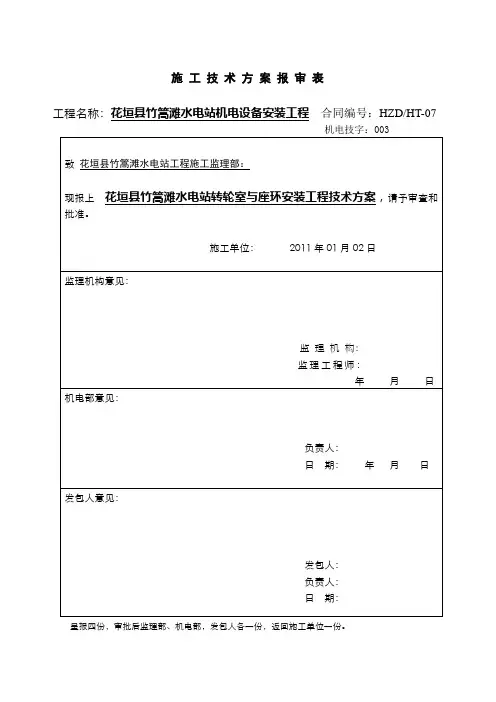

施工技术方案报审表
工程名称:花垣县竹篙滩水电站机电设备安装工程合同编号:HZD/HT-07
呈报四份,审批后监理部、机电部,发包人各一份,返回施工单位一份。

会同湘恒电力工程有限责任公司
竹篙滩水电站机电安装项目部
机电技字[2011]003号
关于报送竹篙滩水电站转轮室与座环安装工程技术方案的报告
花垣县竹篙滩水电站工程指挥部机电部:
州水电监理公司竹篙滩水电站工程监理部:
为了保证安装质量,现将转轮室与座环安装施工技术方案报送贵部。

望速审定批复,以便及时施工。

会同湘恒电力工程有限责任公司
竹篙滩水电站机电安装项目部
2011年1月2日
报送:花垣竹篙滩水电站工程指挥部机电部
州水电监理公司竹篙滩水电站工程监理部
竹篙滩水电站转轮室及座环安装工程技术方案
一、概述:
竹稿滩水电站位于湖南省吉首市花垣县城北。

是一座以发电为主,兼顾防洪及其它效益的综合水利水电枢纽。

电站装机容量20MW,枢纽布置形式为坝后式地面厂房。

转轮室及座环由天津市天发重型水电设备制造有限公司制造,座环为分半式,主要参数如下:
1.转轮室:上部内径:Ф2650+00.54(mm)
中部内径:Ф2480mm
下部内径:Ф2586mm
总高度:1095mm
重量:2.661(T)
2.座环:
+1.05 (mm)
上环内径:Ф3530
下环内径:Ф2650 mm
总高度: 1300.00 mm
重量:10.305T
总重量:12.966(T)
二、安装主要技术要求:
1、安装主要技术依据
(1)《水轮发电机组安装技术规范》—GB/T 8564-2003
(2) 招标文件及设计图纸规定的技术要求相适应,执行招标文件规定的有关规范、规程及标准。

三、安装人员计划及工具
1.安装人员:
2.工具:
四、设备运输以及吊装过程:
根据本工程的厂房布置特点以及现场交通状况,特别是在行车未安装投运前就安装转轮室和座环,属于非正常性安装。

座环与转轮的并装和就位安装都得要20T以上的吊机,并吊机的连续使用时间长,根据座环与转轮室整体吊装时的尺寸、重量,可以选用土建的门机先在大坝消力池进行并装组合,组合完成后再进行整体(吊运)到预先浇筑好的座环调整基础支墩上就位。

五、安装步骤及方法
(一)转轮室及座环各部尺寸测量
转轮室和座环货到工地卸车后,由安装单位、业主、监理和厂家代表进行开箱清点验收,并参照设计图纸标注对转轮室和座环各尺寸数据进行测量核对。

将测量出的数据作好记录,发现超出偏差待处理符合设计要求后再进行并装。

(二)座环合缝:
1)在大坝消力池的平整处用方木垫底(基本调平);
2)将上环上平面把合处开深10mm600 V形坡口,对座环清洗干净并去除毛刺;
3)在座环把合面涂上1587硅橡胶平面密封胶;
4)用把合螺栓将两半座环拉到相距5mm左右时放入合缝定位销,将合缝螺栓把紧,并用0.03mm塞尺不得通过,于有局部间隙,用0.10mm 塞尺检查,深度不应超过组合面宽度的1/3,总长不得超过周长的20%,组合螺栓及销钉周围不应有间隙。

组合缝处的安装面错牙一般不超过0.10mm;
5)测量上下环内径圆度,并作记录;
6)座环上环上平面把合处进行封水焊,焊后磨平。

(三)转轮室与座环并装:
1)将转轮室用方木垫实垫平,清洗干净并去除毛刺;
2)将座环吊起(用一根钢丝绳,两个5T手葫芦)清洗干净和去除两结合面的毛刺;
3)按制造厂家打的X、Y轴标记对位,将座环慢慢落至距转轮约10mm处,用把合螺栓将转轮室对称紧到位,并用0.03mm塞尺检查不得通过, 于有局部间隙,用0.10mm 塞尺检查,深度不应超过组合面宽度的1/3,总长不得超过周长的20%,组合螺栓及销钉周围不应有间隙。

组合缝处的安装面错牙一般不超过0.10mm;
(四)转轮室与座环吊装就位及方位、高程、中心、水平调整:
1)在浇筑座环基础支墩时,用水准仪测量放置调节基础垫板及楔子板(放置高程▽229.375 0-0.005米;
2) 待基础混凝土强度达到70%(约7至8天)后座环吊至基础垫板上
3)用土建的门机将座环与转轮室整体吊至机坑预先浇筑好的座环基础墩上就位;
4)以尾水锥管下管口设置的X、Y轴基准点拉中心线,座环按厂家的X、Y轴线标记拉线并挂线锤进行中心、方位调整;
5)用水准仪、中心架、求心器、钢丝线、重锤、油盆、耳机、框式水平仪对座环和转轮室调整中心、水平、方位和高程;
6)待高程、水平、中心及方位全部控制在规程规范内后,将所有的拉杆、调整高程的楔子板及基础板加焊固定,转轮室与座环,转轮室与锥管进行段焊加固(加固
过程中挂中心线进行监测;
7)待锥管、转轮室和座环周围混凝土浇筑15天后再将锥管与转轮室,转轮室与座环结合处进行满焊。

(二)混凝土浇筑
1、转轮与座环段混凝土浇筑时,都必须对称分层均匀浇筑(第一仓浇筑高程▽229.635),
吊罐不得碰撞座环、转轮室及其加固附件;
2. 混凝土浇筑过程中,机电安装有专人在现场架设水准仪监视;
3. 完成混凝土浇筑两天后,对座环进行的水平、中心、方位和高程检查测量,各数据应保持在规程规范之内,并作最终测量记录。

会同湘恒电力工程有限责任公司
竹篙滩水电站机电安装项目部
2011年1月2日。

相关文档
最新文档
