HEIDOLPH 4000 4001旋转蒸发仪使用说明书

HEIDOLPH LABOROTA 4000/4001

旋转蒸发仪

使用说明

装箱单

仔细开箱，确认仪器无损伤，按照装箱单核实包装箱内物件。

说明数量产品号码

主机LABOROTA 4000 1 51900000 00

或LABOROTA 4001 1 51910000 00

水浴WB 4000 1 51701000 00

或WB DIGI 1 51701001 00

油浴OB 4000 1 51702000 00

或OB DIGI 1 51702001 00

玻璃仪器（详件10-14页及32-36页）G1 1 51300100 00

或G3 1 51300300 00

或G4 1 51300400 00

或G5 1 51300500 00

或G6 1 51300600 00

或有涂层G1B 1 51300110 00

或有涂层G3B 1 51300310 00

或有涂层G4B 1 51300410 00

或有涂层G5B 1 51300510 00

或有涂层G6B 1 51300610 00

4000至4003的联接元件螺旋接头（12） 1 23.09.03.01.03

张力弹簧（13） 1 22.03.02.01.05

聚四氟乙烯密封圈（11） 1 23.03.01.01.30

蒸汽管螺旋联接（9） 1 11.300.005.19

主电源线 1 14.007.003.81

热浴主机连线 1 14.007.045.08

热浴控制线（仅配备 1 14.007.045.08

4002/4003）

使用说明 1 01.005.002.73

选配件护罩（25） 1 591.00010.00

护板（17） 1 591.00020.00

蒸发温度传感器 1 591.00030.00

T auto温度传感器 1 591.00040.00

遥控 1 591.00050.00

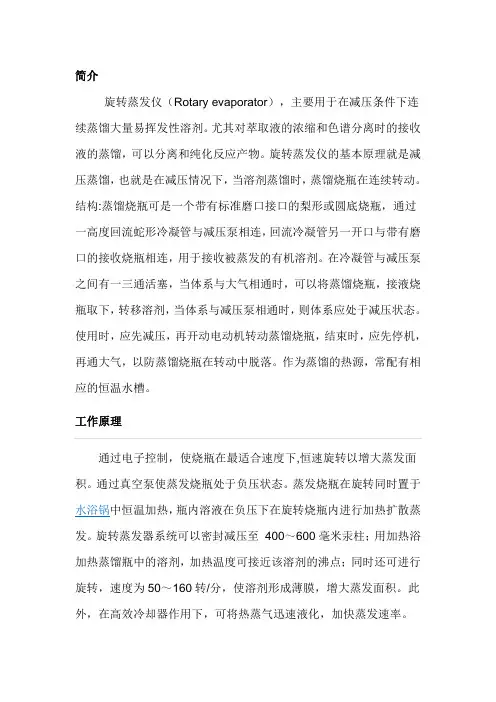

概述

- LABOROTA 4000配置：

- 便于操作的手动升降器

- 手动控制

- LABOROTA 4001配置：

- 电动升降器

- 手动控制

安装：

1. 组装

- 机座放在平整坚固的地方，如实验台或ROTA COOL的安放平台上。机器必须水平安装。

- 把热浴（2）的底脚放在主机座架的导槽中，从而使操作面板元件向前；

- 热浴的四个底脚都可以调节高度，需要时调节底脚使热浴（2）放稳、水平，

并且在底架（la）中不晃动；

2. 接通电源

- 关闭主机和热浴的电源开关（1a和2a）；

- 把主机的转速调节钮和热浴温度调节钮向左旋到头，置于零位；

- 把电源插销插进插座。电源插口均在主机后侧；

- 用热浴（2）的连接电缆连接主机和热浴。使用数字式LABOROTA 4002型和4003型时还需要用热浴控制线（5线）联接主机和热浴。

2.1 连接卡口插头

（热浴控制线，遥控，沸点温度传感器，T auto温度传感器，ROTAVAC及VAC 真空泵）

连接插头前须关闭主机电源；

手持插头的压花边缘轻压插入相应插口，反时针方向旋转使插头卡住。把插头全部压入插口，手持压花边缘向右转锁定插头。

3. 使用G3、G4、G5、G6玻璃仪器时安装冷凝器支架

- 为了安全起见，使用G3、G4、G5、G6玻璃仪器时用支架防止倾斜。

- 首先用内六角螺丝（5）把支架（3）固定在驱动器（4）的螺丝孔（4）中。

可以调节支杆（3）的角度与冷凝器（K）需要固定的角度一致。

- 把交叉支架（6）在支杆（3）上用螺丝固定好。

- 把冷凝管卡（7）插入十字管套（6）中，用卡子螺丝固定。

4. 安装蒸汽导管26

从玻璃仪器包装箱中取出蒸汽导管26（8），首先旋下螺旋接头盖（12）取出张力投簧（13）和聚四氟乙烯密封垫（11），然后从驱动器（4）上旋下旋紧盖—

蒸汽导管（9）和卡套26（10）。

- 凸突向前地把套有卡套的导汽管旋紧盖（9）套在蒸汽导管26（8）上。

注意要把卡套26（O）上的小凸突卡在导汽管（8）的凹槽里。

- 把蒸汽导管26（8）从右方插入驱动器头，并且用旋盖（9）拧紧（用手拧足够）。

旋紧或旋松导汽管26（8）时要按住锁定钮（23），使之锁定驱动器（4）。

密封唇向前把聚四氟乙烯密封垫26（11）套在通气管26（8）上。

注意，如果密封唇方向不对就达不到密封效果。

5. 安装G1型玻璃仪器

- 提升降器为安装玻璃仪器准备空间。

- 从驱动器头上取下旋盖（12）和弹簧张力圈（13）。把旋盖（12）套在冷凝

器（K）的接头上。同样地套好弹簧张力圈（13）。用旋盖（12）把冷凝器旋在驱动器上；注意压盖应压在聚四氟乙烯密封垫26（11）上。

把G14螺旋连接帽（G）接在冷凝器上，把冷水管接在G14螺旋连接帽（G）的接口（W）上。

- 把收集瓶（W）用瓶卡（O）固定在冷凝器（K）上。用压花螺丝（O）把

瓶卡（O）锁定。同样地用瓶卡（Q）把蒸发瓶（P）固定在蒸汽导管26（8）

上。

- 把进料管（M）插入冷凝器（K）的上端开口内。适当剪短聚四氟乙烯管，使

它差不多到达蒸发瓶底（P）即可。

- G18螺旋封口帽（11）可以用蒸发温度传感器（附件定货号591.00030.00）取代。如果不装温度传感器时，应用G18螺旋封口帽（11）封好。

- 把热浴池放在蒸发瓶（P）下部中间处，下降升降器。
