单晶硅棒标准
JS001-D-201303-v01半导体检验流程及检验标准
4.3长度测量
4.3.1.根据晶体尾部的生长情况判断晶体的成晶情况。
4.3.2.将钢卷尺的尺头放置于单晶头部转肩处，测量出晶体的总长、等径长度、鼓棱长度。
4.4划线分段
4.4.1从单晶头部起，3寸硅棒每间隔308mm一段（4寸硅棒每间隔305mm一段），进行断刀，至尾部时，不足308mm（4寸305mm）或超出308mm（4寸305mm）长度的，按照以下方法操作：
4.10氧碳浓度检测
当进行新料试用时以及技术部特殊检测需要时，需进行氧碳含量测试，测试时，在待测硅棒上选取2mm后样品，选取硅片中心点，经过酸洗处理后，用FT-IR检测仪检测中、尾部样片C浓度和O浓度，并把测量值记录在《质量部单晶检测记录》上。
4.11晶体完整性
4.11.1位错判断
针对单晶硅棒在检测划线时，若晶体未正常收尾，最早掉苞处为A点，并且A点处的直径为φ。从A点向晶体头部方向取值划线B点位置的标准为：1.5倍φ的长度+5mm处。取陪片的位置为B点位置开始，向晶体头部方向取厚度为4±1mm。
测试点电阻率=
电阻率按照电阻率分档要求进行操作。
4.6.4单根硅棒的电阻率在合格范围之内时，并且电阻率均匀性≤12%时，质量部完整填写硅棒合格证，单晶车间办理入库。当单根硅棒电阻率在合格范围之内，但头尾陪片中有一片陪片电阻率均匀性＞12%时，在此根硅棒的每段硅棒合格证上标注“头部均匀性X%，尾部均匀性Y%”字样。当电阻率不在合格范围时，按照电阻率要求进行断刀。
西安华晶电子技术股份有限公司
技术通知单
Q/HJ.J7-32编号：JS001-D-201303-v01
中国_28046110_直径≥7.5cm经掺杂用于电子工业的单晶硅棒(2003-2013)出口量及出口额
服务价值： 掌握全部真实采购商以及采购商的详细交易信息 了解采购商的采购周期、采购频率、采购量价以及供应商构成 主动把控买家采购行为，准确评估买家贸易资信 有效维护老客户忠诚度，及时挽回已流失客户 掌握全球竞争对手的详细出口信息 了解竞争对手的最新贸易动态、出口状况以及其采购商分布 全面监测竞争对手贸易动向，及时调整企业发展战略 有效避免市场恶意竞争，提升企业市场竞争力
服务项目： 采购商数据库 竞争对手数据库 产品贸易趋势分析 竞争区域分析 需求区域分析 买家采购趋势分析 买家供应链分析 买家采购渠道分析 竞争对手贸易趋势分析 竞争对手采购链分析 链分析 、竞争对手贸易渠道分析等
出口额_月度_基础值 单位 2003年01月 2003年02月 2003年03月 2003年04月 2003年05月 2003年06月 2003年07月 2003年08月 2003年09月 2003年10月 2003年11月 2003年12月 2004年01月 2004年02月 2004年03月 2004年04月 2004年05月 2004年06月 2004年07月 2004年08月 2004年09月 2004年10月 2004年11月 2004年12月 3146890.90 美元 3488960.00 美元 2247670.10 美元 2733246.00 美元 3859749.00 美元 3015390.00 美元 4348058.00 美元 4159345.00 美元 3344771.00 美元 3757388.10 美元 5368035.00 美元 3403815.00 美元 3251169.00 美元 6352987.00 美元 6394067.80 美元 6628371.90 美元 3455965.90 美元 7597411.00 美元 6596559.90 美元 6628087.00 美元 7260574.00 美元 6355892.00 美元 8177870.00 美元 8495365.20 美元
单晶硅棒 生产工序
单晶硅棒生产工序
单晶硅棒生产工序是制造单晶硅片的重要步骤，一般包括下列工序：
1. 原料准备：将高纯度硅石粉碎成小颗粒，经过酸洗、碱洗、去离子水清洗等一系列处理，得到高纯度气相氧化法制备的二氧化硅(SiO2)。
2. 熔炼：将SiO2加入石英坩埚中，在高温(约2000℃)下熔化，加入掺杂剂，如磷(P)、硼(B)、锑(Sb)等，控制熔体温度和成分，使其达到单晶生长的要求。
3. 生长：用单晶硅棒作为种晶，在熔体中慢慢拉出，形成单晶硅棒。
拉棒速度、拉棒角度、温度等参数需要精确控制，以保证棒质量。
4. 分割：将拉出的单晶硅棒切割成适当长度，去除两端不良部分，获得纯净的单晶硅棒，可以用于制造单晶硅片。
以上是单晶硅棒生产的主要工序，每个步骤都需要仔细控制，以保证单晶硅棒的质量和成品的性能。
- 1 -。
中国_28046110_直径≥7.5cm经掺杂用于电子工业的单晶硅棒(2003-2013)进口量及进口额
服务价值： 掌握全部真实采购商以及采购商的详细交易信息 了解采购商的采购周期、采购频率、采购量价以及供应商构成 主动把控买家采购行为，准确评估买家贸易资信 有效维护老客户忠诚度，及时挽回已流失客户 掌握全球竞争对手的详细出口信息 了解竞争对手的最新贸易动态、出口状况以及其采购商分布 全面监测竞争对手贸易动向，及时调整企业发展战略 有效避免市场恶意竞争，提升企业市场竞争力
服务项目： 采购商数据库 竞争对手数据库 产品贸易趋势分析 竞争区域分析 需求区域分析 买家采购趋势分析 买家供应链分析 买家采购渠道分析 竞争对手贸易趋势分析 竞争对手采购链分析 链分析 、竞争对手贸易渠道分析等
进口额_月度_基础值 单位 2003年01月 2003年02月 2003年03月 2003年04月 2003年05月 2003年06月 2003年07月 2003年08月 2003年09月 2003年10月 2003年11月 2003年12月 2004年01月 2004年02月 2004年03月 2004年04月 2004年05月 2004年06月 2004年07月 2004年08月 2004年09月 2004年10月 2004年11月 2004年12月 693577.00 美元 389652.00 美元 1326283.10 美元 1044571.00 美元 772092.00 美元 821741.00 美元 1080206.00 美元 759824.00 美元 1492953.00 美元 1138948.00 美元 968114.00 美元 1927784.00 美元 1152312.00 美元 1815108.90 美元 1849448.00 美元 2519171.00 美元 2007235.00 美元 2307094.00 美元 1905355.10 美元 2593400.00 美元 2232416.10 美元 2031624.00 美元 1664438.00 美元 1624526.00 美元
光伏单晶n型硅棒切硅片的数量计算
光伏单晶n型硅棒切硅片的数量计算光伏单晶n型硅棒切硅片的数量计算一、引言在光伏发电领域，光伏电池是转化太阳能为电能的核心组件。
而光伏电池的制作过程中，光伏单晶硅棒的切割是一个非常关键的环节，切割出来的硅片的数量直接关系到产量和成本。
光伏单晶n型硅棒切硅片的数量计算对于光伏电池制造具有重要意义。
二、光伏单晶n型硅棒切硅片的数量计算方法1. 硅棒的直径和长度需要明确光伏单晶n型硅棒的直径和长度。
通常情况下，光伏单晶n型硅棒的直径为156mm，长度为2200mm。
2. 硅片的厚度硅片的厚度通常是根据客户的要求进行定制的，常见的厚度有180μm、200μm等。
不同厚度的硅片在切割过程中会产生不同的损耗。
3. 切割工艺的损耗率在实际的生产过程中，由于硅片的切割工艺会造成一定的损耗。
通常情况下，硅片的切割工艺损耗率约为20%。
4. 计算方法（1）计算出每根硅棒可以切割出的硅片数量。
由于硅片的厚度、切割工艺的损耗率以及硅棒的直径和长度都是已知的，因此可以通过以下公式计算出每根硅棒可以切割出的硅片数量：硅片数量 = 硅棒长度 / 硅片厚度 * (1 - 切割工艺损耗率)（2）根据实际生产中的需要，计算出所需的硅片数量。
根据实际的生产需求，可以计算出需要的硅片数量。
如果有多根硅棒需要进行切割，可以将每根硅棒可以切割出的硅片数量相加，得出总的硅片数量。
5. 举例说明举例来说，如果一根长度为2200mm的光伏单晶n型硅棒可以切割出厚度为180μm的硅片，那么根据以上公式，可以计算出这根硅棒可以切割出的硅片数量为：硅片数量= 2200mm / 180μm * (1 - 20%) = 2200 / 0.18 * 0.8 = 9764.44也就是说，这根硅棒可以切割出约9764片硅片。
6. 总结在光伏单晶n型硅棒切硅片的数量计算过程中，需要明确硅棒的直径和长度，硅片的厚度，切割工艺的损耗率，并通过简单的计算方法得出所需的硅片数量。
1单晶硅片 (企业标准)

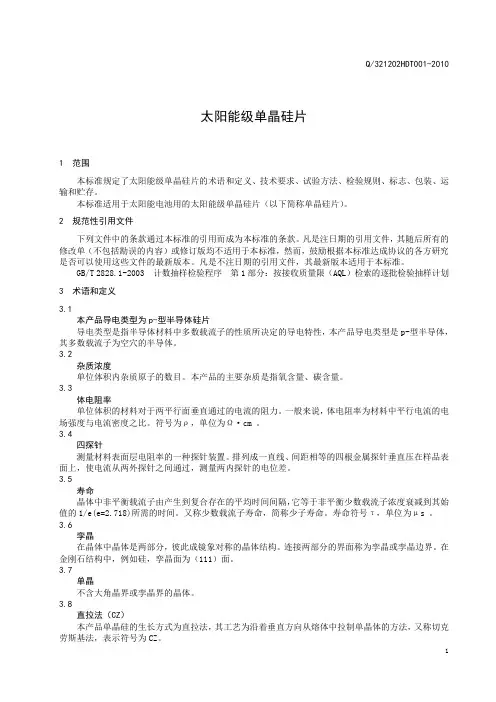

太阳能级单晶硅片1 范围本标准规定了太阳能级单晶硅片的术语和定义、技术要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于太阳能电池用的太阳能级单晶硅片（以下简称单晶硅片）。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可以使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 2828.1-2003 计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划3 术语和定义3.1本产品导电类型为p-型半导体硅片导电类型是指半导体材料中多数载流子的性质所决定的导电特性，本产品导电类型是p-型半导体，其多数载流子为空穴的半导体。
3.2杂质浓度单位体积内杂质原子的数目。
本产品的主要杂质是指氧含量、碳含量。
3.3体电阻率单位体积的材料对于两平行面垂直通过的电流的阻力。
一般来说，体电阻率为材料中平行电流的电场强度与电流密度之比。
符号为ρ，单位为Ω·cm 。
3.4四探针测量材料表面层电阻率的一种探针装置。
排列成一直线、间距相等的四根金属探针垂直压在样品表面上，使电流从两外探针之间通过，测量两内探针的电位差。
3.5寿命晶体中非平衡载流子由产生到复合存在的平均时间间隔，它等于非平衡少数载流子浓度衰减到其始值的1/e(e=2.718)所需的时间。
又称少数载流子寿命，简称少子寿命。
寿命符号τ，单位为μs 。
3.6孪晶在晶体中晶体是两部分，彼此成镜象对称的晶体结构。
连接两部分的界面称为孪晶或孪晶边界。
在金刚石结构中，例如硅，孪晶面为（111）面。
3.7单晶不含大角晶界或孪晶界的晶体。
3.8直拉法（CZ）本产品单晶硅的生长方式为直拉法，其工艺为沿着垂直方向从熔体中拉制单晶体的方法，又称切克劳斯基法，表示符号为CZ。
单晶硅技术参数
单晶硅抛光片的物理性能参数同硅单晶技术参数厚度（T） 200-1200um总厚度变化（TTV）＜10um弯曲度（BOW）＜35um翘曲度（WARP）＜35um单晶硅抛光片的表面质量：正面要求无划道、无蚀坑、无雾、无区域沾污、无崩边、无裂缝、无凹坑、无沟、无小丘、无刀痕等。
背面要求无区域沾污、无崩边、无裂缝、无刀痕。
（2）加工工艺知识多晶硅加工成单晶硅棒：多晶硅长晶法即长成单晶硅棒法有二种：CZ（Czochralski）法FZ（Float-Zone Technique）法目前超过98％的电子元件材料全部使用单晶硅。
其中用CZ法占了约85％，其他部份则是由浮融法FZ生长法。
CZ法生长出的单晶硅，用在生产低功率的集成电路元件。
而FZ法生长出的单晶硅则主要用在高功率的电子元件。
CZ法所以比FZ法更普遍被半导体工业采用，主要在于它的高氧含量提供了晶片强化的优点。
另外一个原因是CZ法比FZ法更容易生产出大尺寸的单晶硅棒。
目前国内主要采用CZ法CZ法主要设备：CZ生长炉CZ法生长炉的组成元件可分成四部分（1）炉体：包括石英坩埚，石墨坩埚，加热及绝热元件，炉壁（2）晶棒及坩埚拉升旋转机构：包括籽晶夹头，吊线及拉升旋转元件（3）气氛压力控制：包括气体流量控制，真空系统及压力控制阀（4）控制系统：包括侦测感应器及电脑控制系统加工工艺：加料→熔化→缩颈生长→放肩生长→等径生长→尾部生长（1）加料：将多晶硅原料及杂质放入石英坩埚内，杂质的种类依电阻的N或P型而定。
杂质种类有硼，磷，锑，砷。
（2）熔化：加完多晶硅原料于石英埚内后，长晶炉必须关闭并抽成真空后充入高纯氩气使之维持一定压力范围内，然后打开石墨加热器电源，加热至熔化温度（1420℃）以上，将多晶硅原料熔化。
（3）缩颈生长：当硅熔体的温度稳定之后，将籽晶慢慢浸入硅熔体中。
由于籽晶与硅熔体场接触时的热应力，会使籽晶产生位错，这些位错必须利用缩劲生长使之消失掉。
缩颈生长是将籽晶快速向上提升，使长出的籽晶的直径缩小到一定大小（4-6mm）由于位错线与生长轴成一个交角，只要缩颈够长，位错便能长出晶体表面，产生零位错的晶体。
单晶硅
西部最大单晶硅项目昨在中宁开工建设宁夏隆基硅材料有限公司单晶硅项目，昨天上午在位于中宁县新堡镇的宁新工业园区开工建设。
自治区领导陈建国、任启兴、于革胜、马骏廷、齐同生等参加奠基仪式。
单晶硅是各类晶体管、集成电路板、太阳能电池等众多高科技产品必不可少的原料之一。
隆基硅材料有限公司年产2000吨单晶硅建设项目，是中宁县引进西安新盟电子科技有限公司的招商成果，也是西部最大的单晶硅生产项目，决定分3期建设，每期建设周期9个月，计划总投资6.9亿元，全部投产后每年可实现销售收入44亿元、税收1.5亿元。
据介绍，单晶硅的原料生产与产品开发具有较高的科技含量和工业生产附加值，这一低污染的高载能项目建成后，将填补工业生产的又一空白。
电子信息产业朝阳正红随着全国太阳能级多晶硅技术与市场研讨会于近期在涿鹿县成功举办，国内外专家再次对涿鹿电子信息产业呈现出的宽领域、集群化发展强势给予格外关注。
作为一个新兴产业，电子信息产业在涿鹿县的发展可以用突飞猛进来形容。
近年来，这县大力实施科技强县战略，把发展电子信息产业项目、构建电子信息产业集群作为切入点，积极发展电子材料、元器件、嵌入式软件和太阳能产品，建设以北大青鸟为龙头的智能型安防产品生产基地、涿鹿中源单晶硅为龙头的半导体材料深加工基地，争作全市信息产业的排头兵，电子信息产业产值正以年均20％以上的速度增长。
一个规模庞大、产业链条日益完整的电子信息产业集群，正在这县加速形成。
为使全县经济步入持续健康快速发展轨道，涿鹿县“筑巢引凤”，积极引导企业大力发展市场前景看好的电子信息产业，出台了《关于来涿投资建设高新技术产业项目的优惠条件》、《关于实现科技兴县战略、建设创新型涿鹿的决定》等一系列推动电子信息产业发展的政策措施。
对投资500万元以上科技型企业项目兑现优惠条件；对省以上有关部门认定的大专院校、科研单位，可采用高新技术成果作价出资方式，与县龙头企业进行投资合作，使电子信息产业项目履约率达99％。
单晶硅棒
单晶硅棒、单晶硅片加工工艺关于硅材料知识(2008/03/18 10:36)目录：太阳能行业资料浏览字体：大中小单质硅有无定形及晶体两种。
无定形硅为灰黑色或栗色粉末，更常见的是无定形块状，它们是热和电的不良导体、质硬，主要用于冶金工业（例如铁合金及铝合金的生产）及制造硅化物。
晶体硅是银灰色，有金属光泽的晶体，能导电（但导电率不及金属）故又称为金属硅。
高纯度的金属硅（≥99．99％）是生产半导体的材料，也是电子工业的基础材料。
掺杂有微量硼、磷等元素的单晶硅可用于制造二极管、晶体管及其他半导体器件。
由于半导体技术不断向高集成度，高性能，低成本和系统化方向发展，半导体在国民经济各领域中的应用更加广泛。
单晶硅片按使用性质可分为两大类：生产用硅片；测试用硅片。
半导体元件所使用的单晶硅片系采用多晶硅原料再经由单晶生长技术所生产出来的。
多晶硅所使用的原材料来自硅砂（二氧化硅）。
目前商业化的多晶硅依外观可分为块状多晶与粒状多晶。
多晶硅的品质规格：多晶硅按外形可分为块状多晶硅和棒状多晶硅；等级分为一、二、三级免洗料。
多晶硅的检测：主要检测参数为电阻率、碳浓度、N型少数载流子寿命；外形主要是块状的大小程度；结构方面要求无氧化夹层；表面需要经过酸腐蚀，结构需致密、平整，多晶硅的外观应无色斑、变色，无可见的污染物。
对于特殊要求的，还需要进行体内金属杂质含量的检测。
单晶硅棒品质规格：其中电阻率、OISF密度、以及碳含量是衡量单晶硅棒等级的关键参数。
这些参数在单晶成型后即定型，无法在此后的加工中进行改变。
测试方法：电阻率：用四探针法。
OISF密度：利用氧化诱生法在高温、高洁净的炉管中氧化，再经过腐蚀后观察其密度进行报数。
碳含量：利用红外分光光度计进行检测。
单晶硅抛光片品质规格：单晶硅抛光片的表面质量：正面要求无划道、无蚀坑、无雾、无区域沾污、无崩边、无裂缝、无凹坑、无沟、无小丘、无刀痕等。
背面要求无区域沾污、无崩边、无裂缝、无刀痕。
单晶硅
3.放肩生长：长完细颈之后，须降低温 度与拉速，使得晶体的直径渐渐 增大所需的大小； 4.等径生长：长完细颈和肩部之后，借 着拉速与温度的不断调整，可使 晶棒直径维持在正负2mm之间， 这段直径固定的分布即称为等径 部分。单晶硅取自于等径部分； 5. 尾部生长：在长完等径部分之后，如 果立刻将晶棒与液面分开，那么 热应力将使得晶棒出现错位与滑 移线。于是为了避免此问题的发 生，必须将晶棒的直径慢慢缩小， 直到成一尖点而与液面分开。
单晶硅的现状及发展
国内单晶生产现状和发展：
30000 25000 20000 15000 10000 5000 0 53 1082 2007 厂家 80 7500 1903 2008 设备 产能 13321
28000
4000 200 2009
面临的主要挑战
检测
材料 标准 技术
缺乏对原料和硅 片标准
单 晶 棒
单晶硅生产工艺
单晶硅的制法通常是先制得多晶硅或无定形硅，然后用直拉法或悬浮区熔法从 熔体中生长出棒状单晶硅。
3 加工工艺 加料
熔化
缩颈生长
敏肩生长
ቤተ መጻሕፍቲ ባይዱ
等径生长
尾部生长
1.加料：将多晶硅原料及杂质石英坩埚内，杂质的种类依电阻的N或P型而定。 杂质种类有硼、磷、锑、砷； 2.熔化：加完多晶硅原料于石英坩锅内后，长晶必须关闭并抽成真空后充入高 纯氩气使之维持一定压力范围内，然后打开石墨加热器电源，加热至熔 化温度（1420℃）以上，将多晶硅原料熔化； 3.缩颈生长：当硅熔体的温度稳定后，将籽晶慢慢浸入硅熔体中。由于籽晶与 硅熔体场接触时的热应力，会使籽晶产生错位，这些错位必须利用缩颈 生长使之消失。缩颈生长是籽晶快速向上提升，是长出的籽晶的直径缩 小到一定大小（4~6mm）由于错位与生长轴成一个交角，只要缩颈够长， 错位便能长出晶体表面，产生零错位的晶体；
单晶八寸硅棒指标
Length
310±10 mm
统一要求，切勿长短不一
朱仁迪
2013-3-13
对边距 Dimensions
156.0mm±0.5mm
□是OK□否NG
直径
Diamete
200 mm ± 0.5 mm
□是OK□否NG
最小平方覆盖面积Minimum Square Area Covered
155.5mmx155.5mm
□是OK□否NG
最大平方覆盖面积Minimum Square Area Covered
备注
Remark
电阻率
Resistivity
1~3 ohm-cm
□是OK□否NG
少子寿命
Life Time
≧3μs
□是OK□否NG
氧含量
Oxygen Concentration
≤1x1018atoms/cm3
□是OK□否NG
碳含量
Carbon Concentration
≤5x1016atoms/cm3
□是OK□否NG
位错密度Dislocation Density
≤3000 pcs/cm2
□是OK□否NG
三、规格尺寸Geometrical Properties
项目
Items
规格
Spec.
是否满足生产要求
Compare toProdWant
备注
Remark
直角度
Right Angl
90±0.2°
□是OK□否NG
156.5mmx156.5mm
□是OK□否NG
圆弧长度
Bevel Egge
20~23 mm
□是OK□否NG
硅棒检验规程
硅棒检验作业指导书1 工具要求1.1 游标卡尺：检测硅棒直径1.2 卷尺：用于测量硅棒长度1.3 台秤：用于硅棒称重1.4 油性记号笔：用于硅棒划线1.5 直尺：用于硅棒划线1.6 金刚石刻笔：用于刻写编号1.7 SX1943B电阻率测试仪：用于测量硅棒纵向电阻率1.8 PN型号分选仪：用于测量硅棒P/N型2环境要求2.1检验室环境整洁，室温23℃±2℃，相对湿度≤70%。
3检验步骤3.1：检查棒料外观，注意棒料的直线度、S型、波浪型、有无收尾以及断棱3.2：用游标卡尺测量棒料直径范围（必须检测晶棒最大处和最小处的直径）3.3：在棒体上记所测直径的最小值与最大值3.4：用油性记号笔和直尺分别在棒料头部直径合格处划线，在棒料尾部断棱返100mm且直径合格处划线，划出其棒料的有效长度段3.5：用SX1943B电阻率测试仪测量硅棒的纵向电阻率。
3.6 PN型号分选仪测量硅棒P/N型。
3.7：用油性记号笔和直尺分别在棒料头部直径合格长度内划线，把硅棒分段。
3.8：用金刚石刻笔在分断的晶体上刻上晶体编号。
3.9：用卷尺测量棒料的总长、等晶长度、有效长度、直径小长度、位错长度、多晶长度并将相关数据写在棒体上在《单晶硅棒随工单》上记录测量直径、棒料总重、棒料总长、晶线长度、有效长度、直径小长度、直径大长度、位错长度、多晶长度将填好的《单晶棒料检测记录单》登记到检验记录本上，然后放在它相对应的棒料上。
4产品入库4.1办理硅棒入库手续5操作注意事项5.1：断棱返切的长度以相关规定为准5.2：所谓断棱处就是四根棱线最短的那根。
在尾部断棱处划线返切时要确保所选的那根棱线为四根里面最短的那根5.3：用卷尺测量有效长度时，有效长度的测量值为线外值5.4：硅棒分段有效长度不能小于50㎜。
300mm直拉单晶硅生长缺陷研究
300mm直拉单晶硅生长缺陷研究300mm直拉单晶硅生长缺陷研究引言：300mm直拉单晶硅生长是半导体行业中非常重要的工艺步骤之一。
然而，在这个过程中，会出现一些缺陷，对单晶硅的质量和性能产生不利影响。
对300mm直拉单晶硅生长缺陷进行详细研究是至关重要的。
一、背景介绍1.1 单晶硅的应用单晶硅作为半导体材料，在电子器件制造中广泛应用。
它具有优异的电子特性和热特性，适用于制造高性能集成电路和太阳能电池等。
1.2 300mm直拉单晶硅生长工艺300mm直拉单晶硅生长是通过将多晶硅块加热融化，并通过引入种子晶体进行快速凝固形成单晶硅棒。
这个过程需要严格控制温度、压力和气氛等参数。
二、常见缺陷类型及其影响2.1 晶界缺陷由于快速凝固过程中的温度梯度和结构变化，会导致晶界缺陷的形成。
晶界缺陷会降低单晶硅的电子迁移率和机械强度。
2.2 气泡缺陷在单晶硅生长过程中，气体溶解度会随着温度的变化而改变，导致气泡的形成。
气泡缺陷会影响单晶硅的光学特性和电子性能。
2.3 晶体结构缺陷由于生长过程中的温度梯度和结构变化，会导致晶格结构不完整，形成晶体结构缺陷。
这些缺陷会影响单晶硅的机械强度和电子特性。
三、研究方法3.1 试样制备采用标准的300mm直拉单晶硅生长工艺制备试样，并根据需要进行切割和抛光处理，以获得表面平整、无损伤的试样。
3.2 显微镜观察使用光学显微镜、扫描电子显微镜等仪器对试样进行观察，分析不同位置和深度上的缺陷类型和分布情况。
3.3 表征技术分析利用X射线衍射、拉曼光谱等表征技术，对试样的晶体结构和晶格缺陷进行分析，以了解缺陷形成的机制。
3.4 数值模拟通过数值模拟方法，模拟300mm直拉单晶硅生长过程中的温度场、应力场和流场分布等参数，以预测可能出现的缺陷类型和位置。
四、研究进展与结果4.1 晶界缺陷研究结果通过显微镜观察和数值模拟，发现快速凝固过程中的温度梯度会导致晶界缺陷的形成。
进一步研究表明，优化生长参数可以减少晶界缺陷的数量和尺寸。
方形单晶硅棒
方形单晶硅棒是一种常用的光伏材料，主要用于制造太阳能电池板。
它的制造过程包括将多晶硅原料熔化成液体，然后将液体中的杂质去除，接着将液体凝固成硅锭，再经过切割和打磨成方形的形状。
在生产过程中，有许多因素会影响方形单晶硅棒的质量和性能。
以下是一些值得探讨的1500字回答：1. 原料质量：原料的质量是影响方形单晶硅棒质量的关键因素之一。
多晶硅原料的纯度直接影响着最终产品的质量。
因此，在生产过程中，需要严格控制原料的质量，确保其纯度符合标准。
2. 温度控制：在方形单晶硅棒的生产过程中，温度控制是至关重要的。
熔化、凝固和切割等过程都需要精确的温度控制。
如果温度控制不当，会导致硅锭的内部结构不均匀，影响产品的性能。
3. 切割精度：方形单晶硅棒的切割精度也会影响产品的质量。
如果切割不准确，会导致硅棒的尺寸不均匀，影响太阳能电池板的性能。
因此，需要采用先进的切割技术，确保切割精度。
4. 表面处理：方形单晶硅棒的表面处理也是影响产品质量的重要因素之一。
如果表面处理不当，会导致产品表面存在杂质、划痕等问题，影响产品的耐久性和性能。
因此，需要采用先进的表面处理技术，确保产品表面光滑、无杂质。
5. 生产环境：生产环境也会影响方形单晶硅棒的质量和性能。
生产车间需要保持恒定的温度和湿度，以避免产品受到污染和腐蚀。
同时，生产车间还需要保持良好的通风条件，以避免生产过程中产生的有害物质对产品造成影响。
6. 设备维护：生产设备是方形单晶硅棒生产的关键因素之一。
如果设备维护不当，会导致设备故障和精度下降，从而影响产品的质量和性能。
因此，需要定期对设备进行维护和检查，确保设备的正常运行。
7. 质量控制：质量控制是确保方形单晶硅棒质量的重要环节。
在生产过程中，需要严格控制每个生产环节的质量，并对产品进行严格的检测和测试。
如果发现质量问题，需要及时采取措施进行修复和改进，以确保最终产品的质量符合标准。
8. 生产周期：方形单晶硅棒的生产周期也是影响产品质量和成本的重要因素之一。
硅片检测材料
硅单晶方棒检验标准1目的：为了明确产品的质量要求，加强产品的质量控制，特制定本标准。
2范围：本标准适用于硅单晶切方后的晶棒检测。
3主要内荣：A 、检验项目、标准及抽检方案：（见下图及表格）B 、判定上端面 下端面1.对整根方棒进行检测后，若所有的项目满足检验要求，则判定整根晶棒合格。
2.若晶棒表面存在着明显的刀痕、锉痕等外观不良现象，或物理尺寸超出标准范围，则将该方棒进行返工或报废，返工后需从新检测。
3.检测时，若发现晶棒外观存在着裂纹、孪晶、孔洞等现象或部分段位到点型号呈N型或电阻率不在标准范围之内，或晶棒两截面崩边大于要求，则将该段位明确标识，判为返工，返工后重新进行检测4.检测时，若发现整根晶棒为N型，或整根晶棒电阻率不在标准范围内，则将整根晶棒作报废处理。
1.对进厂的多晶原料及时进行称重，分批次记录清楚并按来料品质进行分类，筛选，与库房统计员做好交接工作并妥善保管。
2.对进厂的圆棒按清单与送货人当面核对并及时检测，主要检测硅棒的长度、直径、表面质量、电阻率和勺子寿命，察看有无崩边或磕碰，有参数超标的硅棒单独放置，做好记录，及时向领导反映并与库房统计员交接清楚后妥善保管。
3. 对进厂的方棒按清单与送货人当面核对并及时检测，主要检测硅棒的长度、直径、边长、表面质量、电阻率和少子寿命，察看有无崩边、磕碰和未磨，有参数超标的硅棒单独放置，做好记录，及时向领导反映并与库房统计员交接清楚后妥善保管。
4.对开方厂家返还的边皮料要按清单和方棒一一对应，称过重量后做好记录工作与库房统计员交接清楚后妥善保管。
5.及时把检测合格的方棒按照线切车间要求的长度配刀并集中放置，放料时要与领料人员交接清楚，认真负责的填写硅棒随工单，不允许随意涂改。
6.整个仓库要按照材料的不同划分区域，不乱摆乱放，做到一目了然、井井有序。
7.平时在搬运硅棒过程中要轻拿轻放，安全堆放，避免人为的损毁和磕碰。
8.熟练掌握各种检测仪器的使用，正确开关机，不随意更改设备参数，平时注意对设备的维护和保养。
IQC单晶棒检验标准-修改版
少子寿命
最小值≥10μs（钝化）
供应商《出厂检验报告》或少子寿命测试仪
缺陷
不能有位错（体缺陷或其它微缺陷视《购销合同》要求）
目测/化学腐蚀
碳含量
≤10×1016atoms/cm3
供应商《出厂检验报告》
氧含量
≤1.0×1018atoms/cm3
抽样方案
及
判定要求
（1）滚磨棒缺陷检验项和需钝化头尾片测试少子寿命的每批次抽取5PCS，Ac=0，Re=1，其余按以下方法抽样；
（2）采用GB/T2828.1-2003单次Ⅰ级抽样水准（出厂检验报告检验项一批为一个批量数，包装箱检验项以箱数为批量数，其余检验项以来料个体数为批量数），AQL：CRI=0，MAJ=2.5。
长晶方式、晶棒编号及与之对应的外观、边宽直径、有效长度、
重量、中心偏离及头尾样片的导电类型、电阻率、少子寿命和碳
氧含量。
ห้องสมุดไป่ตู้外观
外表面
表面不能有脏污，圆棒晶向线10mm距离内不能有≥5×5×1（深）mm的崩缺，其它位置不能有≥5×5×2（深）mm的崩缺，端面凹陷须≤1mm；滚磨棒不能有凹凸、崩缺和裂纹；未滚磨棒不能有断棱线和裂纹。
中心偏离
≤0.5 mm（仅适用于准方棒）
未滚
磨棒
直径
6inch规格晶棒,直径153mm≤φ≤156mm或按《购销合同》
游标卡尺
8inch规格晶棒,直径203mm≤φ≤207mm或按《购销合同》
电学参数
导电类型
硅料导电类型与《产品购销P型或按《购销合同》
P/N型检测仪
CRI
电阻率
单段需满足1.0～3.0或3.0～6.0Ω·cm或按《购销合同》
半导体单晶硅棒材料及制程
半導體單晶矽棒材料及製程作者：蘇漢儒單晶矽棒化學反應式 提煉半導體單晶矽棒的基本 原料是矽砂( )。
將矽砂置入坩鍋( Crucible ) 以攝氏1500 度左右之高溫 熔解成液體。
2SiO單晶矽棒化學反應式液体二氧化矽添加碳( Carbon ) ，使矽砂中之氧( Oxygen )與碳結合成二氧化碳( CO2)，排出坩鍋，留下純矽( S i licon )。
化學式S i O2+ C S i + CO2單晶矽棒化學反應式進行精煉製程，坩鍋中留下之純矽( S i licon ) 添加三氯化氫(3HCL ) ，反應變成三氯氫化矽( S i HCL )，剩下的氫氣3( Hydrogen ) 排出坩鍋。
單晶矽棒化學反應式 反覆精煉製程，化學反應式：S i+ 3HCL S i HCL3+ H2單晶矽棒化學反應式坩鍋中留下之三氯氫化矽添加氫氣，反應變成純矽及三氯化氫。
單晶矽棒化學反應式反覆精煉製程，化學反應式：S i HCL+ H2 S i + 3HCL3單晶矽棒化學反應式經過精煉製程，獲得之純矽屬四族之元素，可提供製作半導體單晶矽棒的原料。
5 英吋直徑單晶矽棒拉單晶矽棒設備( Czochralski Method Grower)元元元元素元素三五族半導體元件發光二極體( Light -emitting Diode) ：1. 鎵( Gallium ) +砷( Arsenic )。
2. 鎵( Gallium ) +磷( Phosphorus )。
三五族半導體元件光偵檢器( Light Detector ) ：銦( Indium ) +銻( Antimony ) 雷射半導體( Semiconductor Lasers ) ：鎵( Gallium ) +砷( Arsenic )。
四族半導體元件紅外線及核子輻射偵檢器( Infrared and Nuclear Radiation Detector ) ：1. 矽( Silicon ) 。
