机械设计基础【全套课件463P】(杨可桢版) 参赛课件
机械设计基础【全套课件463P】(杨可桢版)
∵最短+最长杆<其它两杆之和 架杆 摇杆 ?
最短杆在 机架
→双曲柄→转动导杆机构
机架邻边 →一个曲柄→摆动导杆机构
当 机架<曲柄
机架>曲柄
转动导杆机构 摆动导杆机构 γ
α =0°
三、摇块、定块机构 p.27
曲柄滑块机构 →滑块移动
图2-15a
导杆机构 →滑块移动+摆动 图2-16,2-15b
摇块机构 →滑块摆动
B2→B1 (φ 2) →
C2→C1 (ψ)
∵ φ 1> φ 2 , 而ψ不变
其运动特性→行程速度变化系数(行程速比系数)K
K
v2 v1
C1C2 / t2 C1C2 / t1
t1 t2
1 2
180 180
(2-1)
θ-极位夹角(摇杆处于两极位时,对应曲柄所夹锐角)
θ↑→K ↑ →急回运动性质↑
传动角: =90°- 压力角越小(即传动角越大),有用的分力越大。
所以传动角是衡量机构受力大小的一个重要参数。
死点: = 90°
§2-2 铰链四杆机构有整转副的条件 P.25
-取决于机构各杆的相对长度和机架的选择
连一杆.分共析线: 的(曲极柄位lA1,二连B’.杆及曲lA柄2,B摇存”时杆在→l3条,机能件架顺:l4利)当通A过B能→摆整至转与副。
3
4
D
机架
连 曲柄:可回转360°的连架杆 架 摇杆:摆角小于360°的连架杆 杆 滑块:作往复移动的连架杆
一.铰链四杆机构基本类型 (按连架杆类型)
铰链四杆机构
曲柄摇杆机构
双曲柄机构
双摇杆机构
一曲一摇
二曲
二.(铰链四杆机构)演变类型
二摇
机械设计基础PPT完整全套教学课件
优化设计
在满足强度要求的前提下,通过改 进结构形状、减轻重量、降低应力 集中等措施,提高零件的承载能力 和使用寿命。
疲劳强度分析
针对承受交变载荷的零件,进行疲 劳强度分析和寿命预测,确保其在 长期使用过程中不发生疲劳破坏。
03
连接件与紧固件设计
螺纹连接件设计原理及选型
螺纹连接件基本概念
06
液压与气压传动系统设计基础
液压传动系统工作原理及组成
液压泵
将机械能转换为液压 能的装置,提供动力 源。
液压马达和液压缸
将液压能转换为机械 能的执行元件,实现 往复或旋转运动。
控制阀
控制液压系统中油液 的流动方向、压力和 流量,以满足执行元 件的动作要求。
辅助元件
包括油箱、滤油器、 冷却器、加热器等, 保证系统正常工作。
机械设计基础PPT完整全套教学 课件
• 机械设计概述 • 机械零件设计基础 • 连接件与紧固件设计 • 传动装置设计基础 • 轴系零部件设计基础 • 液压与气压传动系统设计基础 • 总结回顾与拓展延伸
01
机械设计概述
机械设计定义与分类
定义
机械设计是根据使用要求对机械的工作原理、结构、运动方 式、力和能量的传递方式、各个零件的材料和形状尺寸、润 滑方法等进行构思、分析和计算并将其转化为具体的描述以 作为制造依据的工作过程。
实际案例分析与讨论
典型机械产品的设计 案例解析
机械设计中的创新思 维和实践
实际工程问题的分析 和解决方案
行业前沿动态分享
机械设计领域的最新研究成果和趋势 智能制造、数字化和绿色制造等新技术在机械设计中的应用
机械设计面临的挑战和机遇
THANK YOU
机械设计基础全套课件pptx
实践环节要求
学生需掌握机械设计的基本原理和方法,具备一 定的创新能力和团队协作精神。
2024/1/27
27
典型机械产品设计案例解析
案例选择原则
具有代表性、启发性、实用性,能够体现机械设计的基本原理和 方法。
案例解析内容
包括产品的功能分析、结构设计、制造工艺、性能测试等方面。
2024/1/27
案例解析方法
发展
现代机械设计已经发展成为一个综合性的学科,涵盖了力学 、材料学、热力学、控制学等多个领域的知识。同时,随着 计算机技术的发展,机械设计也逐渐实现了数字化和智能化 。
5
机械设计的分类与内容
要点一
分类
根据设计对象的不同,机械设计可分为零件设计、部件设 计和总体设计三个层次。根据设计任务的不同,机械设计 可分为新型设计、继承设计和变型设计三种类型。
包括气源、执行元件、控制元件、辅助元件等。
气压传动的基本参数
包括压力、流量、功率等,以及它们之间的关系和计算。
2024/1/27
24
液压与气压元件的选用与计算
液压元件的选用
根据系统需求和性能要求,选择 合适的液压泵、液压马达、液压
缸等元件。
气压元件的选用
根据系统需求和性能要求,选择 合适的气动马达、气缸等元件。
2024/1/27
液压传动的基本原理
利用液体静压力传递动力和运动,实现各种机械功能。
液压系统的组成
包括动力元件、执行元件、控制元件、辅助元件等。
液压传动的基本参数
包括压力、流量、功率等,以及它们之间的关系和计算。
23
气压传动设计基础
气压传动的基本原理
利用气体压力传递动力和运动,实现各种机械功能。
机械设计基础全套课件
②各部分有确定的相对运动;
机构的分类:通用机构和专用机构。 通用机构---用途广泛,如齿轮机构、连杆机构等。 专用机构---只能用于特定场合,如钟表的擒纵机构。
机械、机器、机构、构件、零件
机构是由一些相对独立运
动的单元体组成的,这些单 元体称为构件。
从制造观点来看,机构由 许多独立加工的单元体组成 ,这些单元体称为零件 。
机器的分类: 动力机器-实现能量转换(如内燃机、蒸汽机、电动机)
种类有限
工作机器-完成有用功(如机床等) 种类繁多
信息机器-完成信息的传递与变换(如复印机、传真机等)
机器的组成:
原动部分-是工作机动力的来源,最常见的是电动机 和内燃机。
工作部分-完成预定的动作,位于传动路线的终点。
传动部分-联接原动机和工作部分的中间部分。
械,因此必须掌握机械方面的基础知识。
研究的内容主要有以下几个方面:
(1)机械设计基础知识
(2)常用机构及传动设计
(3)通用零件设计
(4)有关机械总体设计中的一些问题
(5)机械现代设计方法与手段的概念和特点
1.2.2 本课程的性质和任务 课程性质: 技术基础课 作用: 承前启后 本课程的主要任务是:
1.1.1 现代机械及其组成
现代机械主要由以下系统或部分组成: (1)驱动系统 (2)传动系统 (3)执行系统 (4)控制和信息处理系统
1.1.2 机器与机构
机器-能实现确定的机械运动,又能做有用的机械功 或实现能量、物料、信息的传递与变换的装置。它是根 据某种具体使用要求而设计的多件实物的组合 体。
活塞的往复运动通过连杆转变为曲 轴的连续转动,该组合体称为:
机械设计基础全套ppt课件
机械设计基础全套ppt 课件•机械设计概述•机械零件设计基础•传动系统设计•轴系零部件设计目录•连接与紧固件设计•液压与气压传动系统设计•现代设计方法在机械设计中的应用机械设计概述01机械设计定义与分类•机械设计的定义:根据使用要求对机械的工作原理、结构、运动方式、力和能量的传递方式、各个零件的材料和形状尺寸、润滑方法等进行构思、分析和计算并将其转化为具体的描述以作为制造依据的工作过程。
•新型设计:应用成熟的科学技术或经过实验证明是可行的新技术,设计过去没有过的新型机械。
•继承设计:根据使用经验和技术发展对已有的机械进行设计更新,以提高其性能、降低其制造成本或减少其运用费用。
•变型设计:为适应新的需要对已有的机械作部分的修改或增删而发展出不同于标准型的变型产品。
机械设计原则技术性能准则:技术性能包括产品功能、制造和运行状况在内的一切性能,既包含静态性能,又包含动态性能。
经济性准则:提高设计经济性的途径有:选择适当的设计准则,避免或减小过剩设计;采用现代设计方法,合理地设计零部件或系统;设计高效率的零部件;提高制造精度,采用可靠性设计,优化产品设计结构,减少维修频次和维修量,延长产品寿命。
可靠性准则可靠性是指产品在规定的使用条件下,在预期的使用寿命内,完成规定功能的能力。
可靠性不仅与产品有关,还与产品的使用有关。
安全性准则安全性指产品在流通和使用过程中,有关危害人身安全与健康的风险大小。
经验设计根据已有的经验公式或设计者本人的工作经验,或借助类比方法所进行的设计。
它主要适用于使用要求不大变动而结构形状已典型化的零部件。
理论设计依靠现有的科学理论和试验数据所进行的设计。
它是一种定量设计,凡属重要和大型的结构均应采用理论设计。
类比设计应用类比推理方法进行的设计。
它适用于有定型产品的零部件和工艺装备的设计,特别适用于对系列产品的改进和新产品的开发。
绿色是从环境保护领域中引用来的,人类社会的发展必将走向人类社会与自然界的和谐。

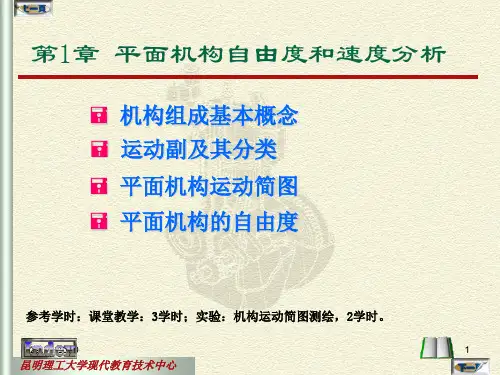

机械设计基础 杨可帧第五版 课件 第一章 平面机构的自由度和速度分析共47页
