《电工电子技术基础》试题库
电工电子技术基础与技能考试题含答案
电工电子技术基础与技能考试题含答案一、判断题（共100题，每题1分，共100分）1.开启式负荷开关接线时，应把负载出线接在静触点的进线座上，电源进线接在动触点的出线座上，保证开关分断后，闸刀和熔体不带电。
A、正确B、错误正确答案：B2.时间继电器是一种利用电磁原理或机械动作原理实现触点延时闭合或断开时间的一种自动控制继电器。
A、正确B、错误正确答案：A3.间接接触触电是指在电气设备正常运行的情况下，人体与大地互不绝缘，人体的某一部分触及带电单体造成的触电。
A、正确B、错误正确答案：B4.自耦变压器只一个线圈，没有初级与次级之分，利用抽头来改变电压的。
A、正确B、错误正确答案：A5.时间继电器按照延时工作原理的不同，可分为电磁式、空气阻尼式、电动式、钟摆式和半导体式五种。
A、正确B、错误正确答案：A6.正弦交流电的有效值除与最大值有关外，还与它的初相位有关。
A、正确B、错误正确答案：B7.自耦变压器的公共部分断开时，原边高电压会引入低压边，造成危险，因此，自耦变压器变压比不宜过大，一般应小于2.5。
A、正确B、错误正确答案：A8.鼠笼式异步电动机转子导体与转子铁芯之间不需要绝缘。
B、错误正确答案：A9.有中性线存在且三相对称负载时，则中性线电流为0。
A、正确B、错误正确答案：A10.要保持实验室环境整洁，做到地面、桌面、设备三整洁，减少安全隐患。
A、正确B、错误正确答案：A11.发光二极管和光敏电阻是利用半导体的光敏特性制成的。
A、正确B、错误正确答案：A12.“220／380V△／Y”说明当电源线电压为220V时，电动机绕组应联成三角形，当电源线电压为380V时，电动机绕组应联成星形，两种情况下相电压、相电流及有功功率均相同。
A、正确B、错误正确答案：A13.基尔霍夫定律对线性交流电路适用，对非线性交流电路也适用。
A、正确B、错误正确答案：A14.纯电感正弦交流电路中，瞬时功率的最大值就是无功功率。
电工电子技术基础与技能题库与参考答案
电工电子技术基础与技能题库与参考答案一、判断题（共100题，每题1分，共100分）1.一只额定电压220V的白炽灯，可以接在最大为311V的交流电源上。
A、正确B、错误正确答案：A2.纯电阻电路的有功功率为零。
A、正确B、错误正确答案：B3.在接触器互锁正反转控制电路中，正、反转接触器有时可以同时通电。
A、正确B、错误正确答案：B4.应用万用表测量时，为了使读数接近准确值，估读的位数应在2位以上。
A、正确B、错误正确答案：B5.容抗Xc=1/（2πfC）只适用于正弦交流电的计算。
A、正确B、错误正确答案：A6.漏电保护装置可用于过载、过压、欠压和缺相保护。
A、正确B、错误正确答案：B7.电压互感器在运行中，其二次绕组不允许短路。
A、正确B、错误正确答案：A8.移动某些非固定安装的电气设备时(如电风扇，照明灯)，可以不必切断电源。
A、正确B、错误正确答案：B9.复合按钮在按动时，动合触点先闭合，动断触点后断开。
A、正确B、错误正确答案：B10.主磁通一般比漏磁通大得多。
A、正确B、错误11.任一时刻，电路中任意一个节点上，流入节点的电流之和，一定等于流出该节点的电流之和。
A、正确B、错误正确答案：A12.双极型晶体管和单极型晶体管中都有两种载流子参与导电。
A、正确B、错误正确答案：B13.保护接地与保护接零的安全原理是完全相同的。
A、正确B、错误正确答案：B14.交流电路中，容抗表示电容对交流电流的阻碍作用。
A、正确B、错误正确答案：A15.同一负载作三角形联接与星形联接时，只要两次联接的相电压相等，其相电流就相等。
A、正确B、错误正确答案：A16.某点的电位可以理解为该点与电位参考点之间的电压。
A、正确B、错误正确答案：A17.保护接地适用于电源中性线直接接地的电气设备。
A、正确B、错误正确答案：B18.右手定则可判断任何情况下感应电流的方向。
A、正确B、错误正确答案：B19.在扑灭电气火灾的明火时，应该用水扑灭。
《电工电子技术基础》试题库
一、判断题1．理想电流源输出恒定的电流,其输出端电压由内电阻决定. （错）2．因为正弦量可以用相量来表示，所以说相量就是正弦量. (错）3．自耦变压器由于原副边有电的联系，故不能作为安全变压器使用.（对）4．电动机的额定功率是指电动机轴上输出的机械功率。
（对）5．一个1/4W,100Ω的金属膜电阻，能够接在50V 电源上使用。
（错）6．三相对称电路中，负载作星形联接时,P 3I I l . (错）7．电阻、电流和电压都是电路中的基本物理量。
（错)8. 电压是产生电流的根本原因。
因此电路中有电压必有电流。
（错）9. 正弦量的三要素是指最大值、角频率和相位。
（错）10．负载作星形联接时，必有线电流等于相电流。
（对）11．一个实际的电感线圈，在任何情况下呈现的电特性都是感性. (错）12．正弦交流电路的频率越高，阻抗越大；频率越低，阻抗越小. (错）13．中线不允许断开，因此不能安装保险丝和开关。
（对)14．互感器既可用于交流电路又可用于直流电路. （ 错 )15．变压器是依据电磁感应原理工作的. （ 对 ）16．电机、电器的铁心通常都是用软磁性材料制成。
( 对 ）17．自耦变压器由于原副边有电的联系，所以不能作为安全变压器使用。
（ 对 )18．电动机的转速与磁极对数有关，磁极对数越多转速越高。
（ 错 ）19．三相异步电动机在满载和空载下起动时,起动电流是一样的。
（ 错 ）20．二极管若工作在反向击穿区，一定会被击穿. （错）21．晶体管可以把小电流放大成大电流。
（对）22．在P 型半导体中，空穴是多数载流子，电子是少数载流子. （对）23．晶体管可以把小电压放大成大电压。
（ 错 ）24．在N 型半导体中，空穴是多数载流子，电子是少数载流子。
（错)25．二极管两端加上正向电压就一定会导通. (错）二、选择题1．电位和电压相同之处是（ C )。
A ．定义相同B ．方向一致C ．单位相同D ．都与参考点有关2．两个阻值相同的电阻器串联后的等效电阻与并联后的等效电阻之比是( A )A．4：1 B．1：4 C．1：2 D．2：13．有一段16Ω的导线，把它们对折起来作为一条导线用，其电阻是（ C ）。

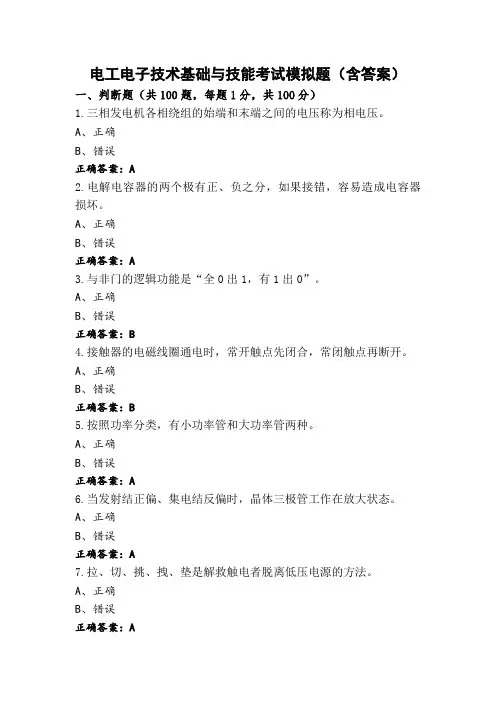

电工电子技术基础与技能考试模拟题(含答案)
电工电子技术基础与技能考试模拟题（含答案）一、判断题（共100题，每题1分，共100分）1.三相发电机各相绕组的始端和末端之间的电压称为相电压。
A、正确B、错误正确答案：A2.电解电容器的两个极有正、负之分，如果接错，容易造成电容器损坏。
A、正确B、错误正确答案：A3.与非门的逻辑功能是“全0出1，有1出0”。
A、正确B、错误正确答案：B4.接触器的电磁线圈通电时，常开触点先闭合，常闭触点再断开。
A、正确B、错误正确答案：B5.按照功率分类，有小功率管和大功率管两种。
A、正确B、错误正确答案：A6.当发射结正偏、集电结反偏时，晶体三极管工作在放大状态。
A、正确B、错误正确答案：A7.拉、切、挑、拽、垫是解救触电者脱离低压电源的方法。
A、正确B、错误正确答案：A8.在接触器互锁正反转控制电路中，正、反转接触器有时可以同时通电。
A、正确B、错误正确答案：B9.用万用表1V档测光电二极管。
用红表笔接光电二极管“+”极，黑表笔接“—”极，在光照下，其电压与光照强度成比例，一般可达0.02—0.04V。
A、正确B、错误正确答案：B10.正弦交流电路中，视在功率是电路中有功功率与无功功率之和。
A、正确B、错误正确答案：B11.变压器原、副边的电流与原、副边线圈匝数成正比。
A、正确B、错误正确答案：B12.同一负载作三角形联接与星形联接时，只要两次联接的相电压相等，其相电流就相等。
A、正确B、错误正确答案：A13.一个实际的电压源，不论它是否接负载，电压源端电压恒等于该电源电动势。
A、正确B、错误正确答案：B14.若电路中的电压为负值，则表示电压的实际方向与参考方向相反。
A、正确B、错误正确答案：A15.二极管的开关时间主要取决于它的开通时间。
A、正确B、错误正确答案：B16.电感线圈除少数可采用现成成品外，作为非标准元件，经常需要根据电路要求进行自行设计和制作。
A、正确B、错误正确答案：A17.测量交流电流主要采用电磁式电流表，进行精密测量是使用电动式仪表，电流表必须与被测电路串联。
《电工电子技术基础》试题库(附有答案)
一、填空题1. 已知图中 U1＝2V, U2＝-8V, 则UAB＝ -10 。
2. 电路的三种工作状态是通路、断路、短路。
3. 有三个6Ω的电阻, 若把它们串联, 等效电阻是 18 Ω；若把它们并联, 等效电阻 2Ω；若两个并联后再与第三个串联, 等效电阻是 9 Ω。
4. 用电流表测量电流时, 应把电流表串联在被测电路中；用电压表测量电压时, 应把电压表与被测电路并联。
5. 电路中任意一个闭合路径称为回路；三条或三条以上支路的交点称为节点。
6．电路如图所示, 设U=12V、I=2A、R=6Ω, 则UAB= -24 V。
7. 直流电路如图所示, R1所消耗的功率为2W, 则R2的阻值应为 2 Ω。
8. 电路中电位的参考点发生变化后, 其他各点的电位均发生变化。
9. 在直流电路中, 电感可以看作短路 , 电容可以看作断路。
9. 我国工业交流电采用的标准频率是 50 Hz。
10. 三相对称负载作三角形联接时, 线电流IL与相电流IP间的关系是: IP＝ IL。
11. 电阻元件是耗能元件, 电容元件是储能元件。
12. 已知一正弦电压u=311sin(628t-60º)V, 则其最大值为 311 V, 频率为 100 Hz, 初相位为 -60º。
13．在纯电阻交流电路中, 已知电路端电压u=311sin(314t-60º)V, 电阻R=10Ω, 则电流I=22A,电压与电流的相位差φ= 0º , 电阻消耗的功率P= 4840 W。
14．三角形联结的三相对称负载, 若线电压为380 V, 则相电压为 380 V；若相电流为10 A, 则线电流为 17.32 A。
15. 式QC=I2XC是表示电容元件在正弦电路中的无功功率计算公式。
16. 正弦交流电压的最大值Um与其有效值U之比为。
17. 电感元件是一种储能元件, 可将输入的电能转化为磁场能量储存起来。
18. 若三相电动势依次达到最大值的次序为e1—e2—e3, 则称此种相序为正序。
电工电子基础试题及答案
电工电子基础试题及答案电工电子基础试题及答案【篇一：电工电子技术试题及答案】填空题(共133题，每空一分)1、电力系统中一般以大地为参考点，参考点的电位为 0伏电位。
?2、欧姆定律一般可分为部分电路的欧姆定律和全电路欧姆定律。
3、部分电路的欧姆定律是用来说明电路中电压、电流和电阻三个物理量之间关系的定律。
4、全电路欧姆定律，说明了回路中电流Ⅰ与电源电动势的代数和成比，而与回路中的及之和成反比。
5、导体电阻的单位是欧姆，简称欧，用符号表示，而电阻率则用符号表示。
6、已知电源电动势为e，电源的内阻压降为u0，则电源的端电压u= e-uo 。
7、有一照明线路，电源端电压为２２０伏，负载电流为１０安，线路的总阻抗为０.2欧姆，那么负载端电压为 218 伏。
8、串联电路中的处处相等，总电压等于各电阻上之和。
9、一只２２０伏１５瓦的灯泡与一只２２０伏１００瓦的灯泡串联后，接到２２０伏电源上，则15 瓦灯泡较亮，而100 瓦灯泡较暗。
10、１度电就是１千瓦的功率做功１小时所消耗的电量，所以它的单位又叫千瓦时。
11、频率是单位时间内交流电重复变化的次数。
13、如果用交流电压表测量某交流电压，其读数为３８０伏，此交流电压的最大值为 537 伏。
14、把一个１００欧的电阻元件接到频率为５０赫、电压为１０伏的正弦交流电源上，其电流为 0.1a 安。
15、有一电感Ｌ为０．０８亨的纯电感线圈，通过频率为５０赫的交流电流，其感抗xl＝ 25.12 欧。
如通过电流的频率为10000赫，其感抗xl＝ 5024 欧。
16、一个１０微法的电容接在５０赫的交流电源上，其容抗xc＝318 欧，如接在2000赫的交流电源上，它的容抗xc＝7.95 欧。
19、在纯电感交流电路中，电感元件两端的电压相位超前电流 90 度。
20、在纯电容交流电路中，电容元件两端的电压相位滞后电流 90 度。
21、在纯电阻交流电路中，电阻元件通过的电流与它两端的电压相位同相。
电工电子技术基础与技能练习题库与答案
电工电子技术基础与技能练习题库与答案一、判断题（共100题，每题1分，共100分）1.装用漏电保护器，是属于绝对保证安全技术措施。
A、正确B、错误正确答案：B2.正弦交流电路中，视在功率是电路中有功功率与无功功率之和。
A、正确B、错误正确答案：B3.晶体管可用较小电流控制较大电流。
A、正确B、错误正确答案：A4.电容器上所标明的电容值就是该电容器的实际电容。
A、正确B、错误正确答案：B5.磁感应强度是矢量，磁场强度是标量。
A、正确B、错误正确答案：B6.接触器互锁是指当一接触器得电动作时，通过其常闭辅助触点使另一接触器不能得电动作。
A、正确B、错误正确答案：A7.三相发电机各相绕组的始端和末端之间的电压称为相电压。
A、正确B、错误正确答案：A8.初相角的范围应是-360°—360°。
A、正确B、错误正确答案：B9.在三相异步电动机正反转电路中，用复合按钮能够保证实现可靠联锁。
A、正确B、错误正确答案：A10.测量交流电压主要采用电磁式电压表，电压表必须与被测电路并联。
A、正确B、错误正确答案：A11.模拟式万用表主要由测量机构（表头）、电子线路和转换开关三部分组成。
A、正确B、错误正确答案：A12.发光二极管和光敏电阻是利用半导体的光敏特性制成的。
A、正确B、错误正确答案：A13.机械特性决定电机稳定运行、起动、制动以及转速调节的工作情况。
A、正确B、错误正确答案：A14.直接接触触电是指因电气设备发生故障条件下的接触电压或跨步电压造成的触电。
A、正确B、错误正确答案：B15.电焊变压器（交流弧焊机）是一种特殊的降压变压器。
空载时输出电压为30V左右，而在有载时电压约在60-75V。
A、正确B、错误正确答案：B16.使用万用表测量过程中，根据需要可以随意转换开关选择量程。
A、正确B、错误正确答案：B17.发射结正向偏置的晶体管一定工作在放大状态。
A、正确B、错误正确答案：B18.在任一段电路中，没有电压就一定没有电流，有电压就一定有电流。
电工电子技术基础与技能练习题库与参考答案
电工电子技术基础与技能练习题库与参考答案一、判断题（共100题，每题1分，共100分）1.电容元件上的电流在相位上超前电压90°。
A、正确B、错误正确答案：A2.电感L越大，感抗也越大。
A、正确B、错误正确答案：B3.当三相负载越近于对称时，中线电流越小。
A、正确B、错误正确答案：A4.用万用表×10kΩ挡的指针式万用表可以大致判断发光二极管的好坏。
正常时，二极管正向电阻阻值为几十至200kΩ,反向电阻的值为∝。
A、正确B、错误正确答案：A5.电源电动势的大小取决于电源本身，而与外电路无关。
A、正确B、错误正确答案：A6.低压电器是指工作在交流1000V以下、直流1200V以下电路中的电器。
A、正确B、错误正确答案：B7.漏电保护装置可用于过载、过压、欠压和缺相保护。
A、正确B、错误正确答案：B8.装配中要严格执行“三按”，按图纸、按工艺、按操作习惯。
A、正确B、错误正确答案：B9.正弦交流电路中，有功功率、无功功率、视在功率分别为P、Q、S，则。
A、正确B、错误正确答案：A10.组合逻辑电路的分析和设计是两个相反的过程。
A、正确B、错误正确答案：A11.二极管和三极管作为开关器件使用时，都有“开关时间”，使得开关速度受到限制。
A、正确B、错误正确答案：A12.接触器的电磁线圈通电时，常开触点先闭合，常闭触点再断开。
A、正确B、错误正确答案：B13.如果救护过程经历了5小时，触电者仍然未醒，应该继续进行。
A、正确B、错误正确答案：A14.P型半导体是本征硅（Si）内掺入微量的五价元素磷(P)制成的。
A、正确B、错误正确答案：B15.交流电的瞬时值是指交流电在任意时刻对应的数值。
A、正确B、错误正确答案：A16.半导体锗和硅都是晶体结构，所以半导体管又称为晶体管。
A、正确正确答案：A17.身边有人严重触电，应当首先切断电源，然后进行紧急抢救如人工呼吸，并立即拨打急救电话120。
电工电子技术基础与技能习题库含答案
电工电子技术基础与技能习题库含答案一、判断题（共100题，每题1分，共100分）1.LED节能灯是直接把电转化为光的高亮度白色发光二极管发光源。
A、正确B、错误正确答案：A2.电流互感器在运行中，其二次绕组不允许开路。
A、正确B、错误正确答案：A3.保护接地与保护接零的安全原理是完全相同的。
A、正确B、错误正确答案：B4.若AB=AC同时A+B=A+C，则一定满足B=C。
A、正确B、错误正确答案：A5.绕线式电动机的定子作耐压试验时，转子绕组应接地。
A、正确B、错误正确答案：A6.温度升高时，放大电路的静态工作点会上升，可能会引起饱和失真，为了稳定静态工作点，通常采用分压式偏置电路。
A、正确B、错误正确答案：A7.三相对称负载作三角形联接时，线电流是相电流的倍，且相位上比对应的相电流超前。
A、正确B、错误正确答案：A8.任意的封闭电路不全是回路。
A、正确B、错误正确答案：B9.扩大电表交流电流量程采用分流器，扩大直流电流量程采用电流互感器。
A、正确B、错误正确答案：B10.按正弦规律变化的交流电称为正弦交流电。
A、正确B、错误正确答案：A11.三极管的集电区、发射区用的是同一种杂质半导体，因此，可将三极管的集电极和发射极可以互换使用。
A、正确B、错误正确答案：B12.保护接零的首要作用是故障时迅速切断故障设备的电源。
A、正确B、错误正确答案：A13.二极管元件属于非线性电阻。
A、正确B、错误正确答案：A14.电感线圈除少数可采用现成成品外，作为非标准元件，经常需要根据电路要求进行自行设计和制作。
A、正确B、错误正确答案：A15.三相异步电动机接触器互锁正反转控制电路中，两个互锁触点接反，则电动机无法起动。
A、正确B、错误正确答案：A16.某同学用模拟万用表欧姆挡检测一石英晶体的电阻值为无穷大，则判定晶体已失效。
A、正确B、错误正确答案：B17.差动电路的共模电压放大倍数越大越好，而差模电压放大倍数越小越好。
《电工电子技术基础》试题库30025
一、填空题s49．加在二极管上的正向电压大于死区电压时，二极管导通；加反向电压时，二极管截止。
50．NPN型三极管工作在放大区时，电位最高的是集电极，电位最低的是发射极。
51．二极管最重要的特性是单向导电性。
52．半导体二极管导通的条件是加在二极管两端的正向电压比二极管的死区电压高（或大）。
53．半导体的导电能力随着温度的升高而增加。
54．PN结的单向导电性指的是 PN结正向偏置时导通，反向偏置时截止的特性。
55．晶体三极管有两个PN结，分别是发射结和集电结，分三个区域集电区、基区和发射区。
晶体管的三种工作状态是放大状态、饱和状态和截止。
56．三极管输入特性曲线指的是UCE 为一定时，讨论IB和 UBE之间的关系。
57．在定量分析放大电路的工作性能时，通常采用图解法和微变等效电路法。
58．稳压管工作在特性曲线的反向击穿区。
59．物质按导电能力强弱可分为导体、绝缘体和半导体。
60．本征半导体掺入微量的三价元素形成的是P型半导体，其多子为空穴。
61．稳压管是一种特殊物质制造的面接触型硅二极管，工作在特性曲线的反向击穿区。
62. 理想运放同相输入端和反相输入端的“虚短”指的是同相输入端与反相输入端两点电位相等，在没有短接的情况下出现相当于短接时的现象。
63. 放大电路应遵循的基本原则是：发射结正偏；集电结反偏。
64. 将放大器输出信号的全部或部分通过某种方式回送到输入端，这部分信号叫做反馈信号。
使放大器净输入信号减小，放大倍数也减小的反馈，称为负反馈；使放大器净输入信号增加，放大倍数也增加的反馈，称为正反馈。
放大电路中常用的负反馈类型有并联电压负反馈、串联电压负反馈、并联电流负反馈和串联电流负反馈。
65. 射极输出器具有电压放大倍数恒小于1、接近于1，输入信号和输出信号同相，并具有输入电阻高和输出电阻低的特点。
66．一个NPN三极管发射结和集电结都处于正偏，则此三极管处于饱和状态；其发射结和集电结都处于反偏时，此三极管处于截止状态；当发射结正偏、集电结反偏时，三极管为放大状态。
电工电子技术基础试题
电工电子技术基础试题电工电子技术基础试题为了帮助同学们更好的学习电工电子技术，下面是小编收集整理的电工电子技术基础试题，希望对您有所帮助!如果你觉得不错的话,欢迎分享!一、判断题1、电压，也称作电势差或电位差，是衡量单位电荷在静电场中由于电势不同所产生的能量差的物理量。
(√)2、在导体上施加电压就会有电流流过。
(√)3、导体对电流的阻碍作用就叫该导体的电阻。
(√)4、电动势是表示非静电力把单位正电荷从负极经电源内部移到正极所做的功。
(√)5、电器设备在单位时间内消耗的电能称为电功率。
(√)6、在同一电路中，导体中的电流跟导体两端的电压成正比，跟导体的电阻阻值成反比,这就是欧姆定律。
(√)7、电磁场可由变速运动的带电粒子引起，也可由强弱变化的电流引起。
(√)8、电磁感应是因磁通量变化产生感应电动势的现象。
(√)9、电路的基本组成部分是电源和负载。
(×)10、电路中能提供电能的称为电源元件。
(√)11、通过一根导线将电阻连接在一起的方法称为串联连接。
(√)12、将2个以上电阻用平行连接的方法称为并联连接。
(√)13、电气回路中流过的电流超过一定数值时，保护装置起作用，保护回路安全。
(√)14、通断装置就是在电气回路中设置的接通和断开电源的装置。
(√)15、半导体是构成电子控制零部件的基础单元。
(√)16、半导体如果受外部刺激，其性质不会发生变化。
(×)17、半导体分为P型、N型和H型。
(×)18、二极管是P型半导体和N型半导体接合而成的。
(√)19、二极管具有单向导通性能。
(√)20、一般整流用二极管。
(√)21、齐纳二极管是一种特殊的二极管。
(√)22、晶体管是在PN接合半导体上，再接合一块P型或N型半导体。
(√)23、晶体管的工作原理同二极管相同。
(×)24、晶体管的作用就是开关作用。
(×)25、增幅作用是晶体管的运用之一。
(√)二、单选题1、电压的符号为(C)。
电工电子技术基础与技能复习题含答案
电工电子技术基础与技能复习题含答案一、判断题（共100题，每题1分，共100分）1.由于大规模集成电路的发展，印制板应用在印制导线细、间距小、高频的工作场合。
A、正确B、错误正确答案：A2.家庭安装的电表是测量电功率的仪表。
A、正确B、错误正确答案：B3.电压和电流都是既有大小又有方向的物理量，所以它们都是矢量。
A、正确B、错误正确答案：B4.三相对称电动势的瞬时值之和为0。
A、正确B、错误正确答案：A5.与非门的逻辑功能是“全0出1，有1出0”。
A、正确B、错误正确答案：B6.在本征半导体中，自由电子和空穴是独自产生的，互相无关联。
A、正确B、错误正确答案：B7.机械特性决定电机稳定运行、起动、制动以及转速调节的工作情况。
A、正确B、错误正确答案：A8.电流互感器在运行中，其二次绕组不允许开路。
A、正确B、错误正确答案：A9.电感量L是线圈的固有参数，其大小与线圈的匝数、尺寸和导磁材料有关。
A、正确B、错误正确答案：A10.由于电度表的铝盘的转速与电路实际消耗的功率成正比，所以通过观察铝盘转速的高低就可以判断电路是负荷的大小。
A、正确B、错误正确答案：A11.任一瞬时从电路中某点出发，沿回路绕行一周回到出发点，电位不会发生变化。
A、正确B、错误正确答案：A12.发光二极管和光敏电阻是利用半导体的光敏特性制成的。
A、正确B、错误正确答案：A13.R-L-C串联谐振又叫做电流谐振。
A、正确B、错误正确答案：B14.变压器的电源电压一般不得超过额定电压的±10%。
A、正确B、错误正确答案：A15.对于螺口灯座，相线必须接在螺口灯座中心的接线端上，零线接在螺口的接线端上，千万不能接错，否则就容易发生触电事故。
A、正确B、错误正确答案：A16.电阻器的阻值及精度等级一般用文字、数字、色环直接印于电阻器上。
当电阻器允许偏差为±10％时用白色表示。
A、正确B、错误正确答案：B17.一般调试的程序分为通电前的检查和通电调试两大阶段。
电工电子技术基础与技能复习题含参考答案
电工电子技术基础与技能复习题含参考答案一、判断题（共100题，每题1分，共100分）1.交流电路中，容抗表示电容对交流电流的阻碍作用。
A、正确B、错误正确答案：A2.三相发电机各相绕组的始端和末端之间的电压称为相电压。
A、正确B、错误正确答案：A3.根据电路放大原理，可以说任何放大电路都有功率放大作用。
A、正确B、错误正确答案：A4.可用两手指轻压喉结一侧（或左或右）凹陷处的颈动脉有无搏动的方法判断触电者心跳是否停止。
A、正确B、错误正确答案：A5.组合逻辑电路的分析和设计是两个相反的过程。
A、正确B、错误正确答案：A6.晶体管可用较小电流控制较大电流。
A、正确B、错误正确答案：A7.在供电线路中，分别采用黄、绿、红三种颜色表示L1、L2、L3。
A、正确B、错误正确答案：A8.二极管加正向电压时一定导通。
A、正确B、错误正确答案：B9.接触器的电磁线圈通电时，常开触点先闭合，常闭触点再断开。
A、正确B、错误正确答案：B10.测量交流电压主要采用电磁式电压表，电压表必须与被测电路并联。
A、正确B、错误正确答案：A11.11010b=26d，其8421BCD码就是0010 0110。
其中，8421BCD码0010表示十进制数2，0110表示十进制数6。
A、正确B、错误正确答案：A12.二极管是线性元件。
A、正确B、错误正确答案：B13.时间继电器按照延时工作原理的不同，可分为电磁式、空气阻尼式、电动式、钟摆式和半导体式五种。
A、正确B、错误正确答案：A14.保护接地与保护接零的安全原理是完全相同的。
A、正确B、错误正确答案：B15.自动空气开关是低压配电网络中非常重要的电器，其仅具有动作后不需要更换元件的优点。
A、正确B、错误正确答案：B16.电路在短路状态下，电源内阻上压降为零。
A、正确B、错误正确答案：B17.为了有效地防止设备漏电事故的发生，电气设备可采用接地和接零双重保护。
A、正确B、错误正确答案：B18.电子元件在检验时只要功能OK，外观无关紧要。
电工电子技术基础与技能练习题库+参考答案
电工电子技术基础与技能练习题库+参考答案一、判断题（共100题，每题1分，共100分）1.两相触电比单相触电更危险。
A、正确B、错误正确答案：A2.半导体锗和硅都是晶体结构，所以半导体管又称为晶体管。
A、正确B、错误正确答案：A3.正逻辑的与门等效于负逻辑的与门。
A、正确B、错误正确答案：B4.电压互感器在运行中，其二次绕组不允许短路。
A、正确B、错误正确答案：A5.漏电保护器既可用来保护人身安全，还可用来对低压系统或设备的对地绝缘状况起到监督作用。
A、正确B、错误正确答案：A6.烙铁温度过低、焊接面( 焊盘/引脚)氧化或有油污，容易造成虚焊、假焊。
A、正确B、错误正确答案：A7.变压器二次侧的输出电压随负载大小的改变越大越好。
A、正确B、错误正确答案：B8.正弦交流电路中，无功功率就是无用功率。
A、正确B、错误正确答案：B9.正弦交流电路中，有功功率、无功功率、视在功率分别为P、Q、S，则S=P+Q。
A、正确B、错误正确答案：B10.单相异步电动的构造和三相异步电动机相似，也是由定子和笼型转子两个基本部分组成。
A、正确B、错误正确答案：A11.正弦交流电路中，有功功率与视在功率的比值称之为功率因数。
A、正确B、错误正确答案：A12.三相异步电动机接触器互锁正反转控制电路中，两个互锁触点接反，则电动机无法起动。
A、正确B、错误正确答案：A13.交流电路中，容抗体现了电容对交流电流的阻碍作用。
A、正确B、错误正确答案：A14.电压和电流都是既有大小又有方向的物理量，所以它们都是矢量。
A、正确B、错误正确答案：B15.差动电路的共模电压放大倍数越大越好，而差模电压放大倍数越小越好。
A、正确B、错误正确答案：B16.主磁通一般比漏磁通大得多。
A、正确B、错误正确答案：A17.三相四线制是由三根相线和一根中线所组成的供电体系，其中相电压是指相线与相线之间电压。
A、正确B、错误正确答案：B18.一般情况下，发生单相触电的情况较少。
电工电子技术基础与技能试题及参考答案
电工电子技术基础与技能试题及参考答案一、判断题（共100题，每题1分，共100分）1.发射结正向偏置的晶体管一定工作在放大状态。
A、正确B、错误正确答案：B2.保护接地的作用是限制漏电设备的对地电压，使其不超出安全范围。
A、正确B、错误正确答案：A3.漏电保护器在日常使用中不可在通电状态下按动实验按钮来检验其是否灵敏可靠。
A、正确B、错误正确答案：B4.PNP管放大电路中，的极性为负，则该管的发射结反偏、集电结正偏。
A、正确B、错误正确答案：B5.交流电的最大值是指交流电在一个周期内所能达到的最大数值。
A、正确B、错误正确答案：A6.电路元件是吸收功率还是输出功率，是由该元件的电压、电流参考方向之间的关系决定的。
A、正确B、错误正确答案：B7.当发生电气火灾时，一般应先设法断电。
如果情况十分危机或无断电条件时，可以在采取安全措施后带电灭火。
A、正确B、错误正确答案：A8.三相异步电动机能起动运行的首要条件是：在定子绕组中通入三相交流电产生旋转磁场。
A、正确B、错误正确答案：A9.如果电容器两端加上交流电压，那么，所加交流电压的最大值不得超过额定工作电压。
A、正确B、错误正确答案：A10.正弦交流电路中，有功功率、无功功率、视在功率分别为P、Q、S，则。
A、正确B、错误正确答案：A11.可以采用并联电容补偿法提高感性电路的功率因数。
A、正确B、错误正确答案：A12.旋转交流电动机按其转速可分为两大类，即同步电动机和异步电动机。
A、正确B、错误正确答案：A13.交流电路中，容抗表示电容对交流电流的阻碍作用。
A、正确B、错误正确答案：A14.保护接地是将一切正常时不带电而在绝缘损坏时可能带电的金属部分与独立的接地装置相连，从而防止工作人员触及时发生电击事故。
A、正确B、错误正确答案：A15.交流电路中，容抗体现了电容对交流电流的阻碍作用。
A、正确B、错误正确答案：A16.电压和电流都是既有大小又有方向的物理量，所以它们都是矢量。
电工电子技术基础与技能习题库与参考答案
电工电子技术基础与技能习题库与参考答案一、判断题（共100题，每题1分，共100分）1.PNP管放大电路中，的极性为负，则该管的发射结反偏、集电结正偏。
A、正确B、错误正确答案：B2.变压器是利用电磁感应原理，将某一等级的直流电压变换成频率相同的另一等级的交流电压，以满足不同负载需求的一种电气设备。
A、正确B、错误正确答案：B3.保证电气检修人员人身安全最有效的措施是将检修设备接地。
A、正确B、错误正确答案：A4.三相异步电动机接触器互锁正反转控制电路中，两个互锁触点接反，则电动机无法起动。
A、正确B、错误正确答案：A5.通电线圈中插入铁芯后，它所产生的磁通会大大增加。
A、正确B、错误正确答案：A6.若两个函数具有不同的逻辑函数式，则两个逻辑函数必然不相等。
A、正确B、错误正确答案：B7.只要使变压器的一、二次绕组匝数不同，就可达到变压的目的。
A、正确B、错误正确答案：A8.二-十进制译码器有10根输入线，4根输出线。
A、正确B、错误正确答案：B9.灭火器一经开启必须再充装。
A、正确B、错误正确答案：A10.电子元件在检验时只要功能OK，外观无关紧要。
A、正确B、错误正确答案：B11.若电路中的电压为负值，则表示电压的实际方向与参考方向相反。
A、正确B、错误正确答案：A12.电阻并联后的总电阻值小于其中任一只电阻的阻值。
A、正确B、错误正确答案：A13.因为三极管有共基极、共集电极和共发射极三种接法，所以三极管的三个电极都可以作为输入端，也都可以作为输出端使用。
A、正确B、错误正确答案：B14.晶体管可用较小电流控制较大电流。
A、正确B、错误正确答案：A15.某同学用模拟万用表欧姆挡检测一石英晶体的电阻值为无穷大，则判定晶体已失效。
A、正确B、错误正确答案：B16.组合逻辑电路的分析和设计是两个相反的过程。
A、正确B、错误正确答案：A17.二极管具有单向导电性。
A、正确B、错误正确答案：A18.基尔霍夫电压定律的表达式∑RI=∑E，表示在一个闭合回路中，各段电阻上电压降之和等于各电源电动势之和。
电工电子技术基础与技能试题库与参考答案
电工电子技术基础与技能试题库与参考答案一、判断题（共100题，每题1分，共100分）1.二极管的开关时间主要取决于它的开通时间。
A、正确B、错误正确答案：B2.测量交流电流主要采用电磁式电流表，进行精密测量是使用电动式仪表，电流表必须与被测电路串联。
A、正确B、错误正确答案：A3.正逻辑的与门等效于负逻辑的与门。
A、正确B、错误正确答案：B4.当线路发生接地故障时，接地电流从接地点向大地四周流散，这时在地面上形成分布电位，人假如在接地点周围（20m以内）行走，其两脚之间就有电位差，由这电位差造成人体触电称为跨步电压触电。
A、正确B、错误正确答案：A5.在任一段电路中，没有电压就一定没有电流，有电压就一定有电流。
B、错误正确答案：B6.正弦交流电路中，有功功率、无功功率、视在功率分别为P、Q、S，则S=P+Q。
A、正确B、错误正确答案：B7.变压器的外特性是指一次侧保持额定电压，负载功率因数一定时，二次侧端电压随负载电流变化的关系。
A、正确B、错误正确答案：A8.过载保护就是当电气设备过载时能立即切断电源的一种保护。
A、正确B、错误正确答案：B9.交流接触器通过自身的常开辅助触点使线圈总是处于得电状态的现象叫做自锁。
A、正确B、错误正确答案：A10.漏电保护器既可用来保护人身安全，还可用来对低压系统或设备的对地绝缘状况起到监督作用。
A、正确正确答案：A11.在接触器互锁正反转控制电路中，正、反转接触器有时可以同时通电。
A、正确B、错误正确答案：B12.电阻串联后的总电阻值大于其中任一只电阻的阻值。
A、正确B、错误正确答案：A13.纯电感正弦交流电路中，瞬时功率的最大值就是无功功率。
A、正确B、错误正确答案：A14.保护接地是将一切正常时不带电而在绝缘损坏时可能带电的金属部分与独立的接地装置相连，从而防止工作人员触及时发生电击事故。
A、正确B、错误正确答案：A15.三相异步电动机接触器互锁正反转控制电路中，正反转接触器的自锁触点互换后，电动机只能进行点动控制。
电工电子技术基础与技能测试题(含参考答案)
电工电子技术基础与技能测试题（含参考答案）一、判断题（共100题，每题1分，共100分）1.漏电保护器在日常使用中不可在通电状态下按动实验按钮来检验其是否灵敏可靠。
A、正确B、错误正确答案：B2.正逻辑的与门等效于负逻辑的与门。
A、正确B、错误正确答案：B3.三相异步电动机能起动运行的首要条件是：在定子绕组中通入三相交流电产生旋转磁场。
A、正确B、错误正确答案：A4.低压电气按照电器动作性质不同可分为手动电器和自动电器。
A、正确B、错误正确答案：A5.二极管元件属于非线性电阻。
A、正确B、错误正确答案：A6.射极支路接入电阻是为了稳定静态工作点。
A、正确B、错误正确答案：A7.涡流现象是线圈的自感现象。
A、正确B、错误正确答案：B8.星形联结时线电流是相电流的倍。
A、正确B、错误正确答案：B9.电感量L是线圈的固有参数，其大小与线圈的匝数、尺寸和导磁材料有关。
B、错误正确答案：A10.在R-L-C串联电路中，、、的数值都有可能大于端电压。
A、正确B、错误正确答案：B11.纯电阻电路的有功功率为零。
A、正确B、错误正确答案：B12.根据电路放大原理，可以说任何放大电路都有功率放大作用。
A、正确B、错误正确答案：A13.二极管具有单向导电性。
A、正确B、错误正确答案：A14.电路在短路状态下，电源内阻上压降为零。
A、正确B、错误正确答案：B15.三相异步电动机点动控制电路不需要进行过载保护。
A、正确B、错误正确答案：A16.要保持实验室环境整洁，做到地面、桌面、设备三整洁，减少安全隐患。
A、正确B、错误正确答案：A17.发射结正向偏置的晶体管一定工作在放大状态。
A、正确B、错误正确答案：B18.三相异步电动机的起动电流一般可达额定电流的4-7倍。
A、正确正确答案：A19.导体的电阻率仅由材料种类决定，与外加电压、通过的电流以及环境温度均无关。
A、正确B、错误正确答案：B20.改变电路中的电位参考点，各点的电位也随之改变。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《电工电子技术》课程复习资料一、填空题：1.正弦交流电的相量表示具体有有效值相量和最大值相量两种形式。
2.一阶电路暂态过程三要素法的表达式。
3.变压器有三大作用，分别是变压_、_变流_和_变换阻抗_。
4.PN结具有单向导电性，可描述为正偏导通、反偏截止。
5.以比较的风格分类，电压比较器有单限比较、滞回比较和窗口比较。
6.基本的逻辑关系是逻辑与、逻辑或和逻辑非。
7.“触发”是指给触发器或时序逻辑电路施加时钟（脉冲）信号。
8.电路的主要作用是传输、分配和控制电能和传送、处理电信号。
9.负载功率因数过低的后果是增大输电线路损耗和使供电设备不被充分利用。
10.三相同步发电机的基本构成是定子和转子。
11.电容和电感储能的数学表达式是和。
12.低压供电系统的接线方式主要有树干式和放射式。
13.实际变压器存在两种损耗，分别是铜耗和铁耗。
14.已知三相异步电动机的工频为50HZ，五对磁极，则同步转速为600r/min。
15.变压器的主要构成部件是绕组和铁芯。
16.已知三相异步电动机的工频为50HZ，四对磁极，则同步转速为750 r/min。
17.晶体三极管的两个PN结分别是发射结和集电结。
18.要使晶体三极管处于截止状态，其偏置方法是使发射结反偏集电结反偏。
19.反相比例运算关系是.，同相比例运算关系是。
20.多发射极管的作用是实现与运算、提高（逻辑）转换速度。
21.翻转是指触发器在时钟脉冲到达后形成与初态相反的次态。
22.我国规定的电力网特高压额定值有330kV、500kV和1000kV 。
23.理想变压器的变压公式是。
24.已知三相异步电动机的工频为50HZ，三对磁极，则同步转速为1000r/min。
25.晶体三极管有三种工作状态，分别为放大、截止和饱和。
26.放大电路的耦合方式有阻容耦合、变压器耦合和直接耦合。
27.负反馈对放大电路性能的影响有稳定电压放大倍数、拓展频宽、改善非线性失真和改变输入输出阻抗。
28.与时序电路相比，组合电路的特点是输出只与当前输入有关，而与初态无关。
29.理想变压器的变流公式是。
30.已知三相异步电动机的工频为50HZ，二对磁极，则同步转速为1500r/min31.根据导电机制不同，场效应管分为结型、绝缘栅增强型和绝缘栅耗尽型。
32.差动放大电路的主要作用是抑制零漂，衡量其性能优劣的主要指标是共模抑制比。
33.集成运放最基本的信号输入方式有同相输入、反相输入和差动输入。
34.OC门的作用是实现线与，三态门的作用是实现数据的分时传送。
35.“置1”是指利用置位端使触发器输出为1态。
36.以设备的额定值为参照，负载的三种实际工作状态是满载、超载和欠载。
37.正弦交流电的三要素是频率、有效值（最大值）和初相位。
38.三相交流电源的相序可分为正相序和负相序。
39.换路的具体操作方式有切换开关、电源突变和元件参数突变。
40.构成电力系统的基本要素有发电厂、变电所、输配电线路和用电负荷等。
41.理想变压器可以实现阻抗变换，其变换公式是。
42.已知三相异步电动机的工频为50HZ，一对磁极，则同步转速为3000r/min。
二、不定项选择题：1.对称三相负载的总无功功率[ AD ]A.与负载联接方式无关B.随时间按正弦规律变化C.与阻抗大小无关D.与负载性质有关2.续流二极管的作用是 [ B ]A.降压B.防止电感产生高压C.实现零状态响应D.实现零输入响应3.断路器可以替代 [ D ]A.开关B.刀开关C.熔断器D.刀开关+熔断器4.关于叠加原理，正确的说法有[ ACD ]A.只适用于线性电路B.不能用于计算功率C.电压源置零相当于短路D.用于求解元件的电压和电流5.关于三相电路，正确的说法有[ ABD ]A.三相电源是对称的B.负载联接有两种形式C.三相功率只与负载有关D.平均功率与时间无关6.关于晶体三极管，下列说法正确的是 [ ABC ]A.电流的方向是确定的B.可以构成三种放大电路C.必须设置适当的静态工作点D.可能出现交越失真7.运算放大器工作在线性状态的有[ ABD ]A.反相比例求和B.电压跟随器C.滞回比较器D.差动电路8.关于整流，正确的说法有[ BCD ]A.桥式整流是全波整流的唯一模式B.输出电流是二极管平均电流的二倍C.二极管始终处于导通或截止状态D.整流后的电流是直流电流9.可以实现组合逻辑功能的有[ ABCD ]A.与非门B.或门C.与或非门D.三态门10.关于无功功率，正确的说法有：无功功率表明了[ ABCD ]A.负载存储电能的能力B.负载与电源之间交换电能的规模C.需要进行补偿的理由D.电路必须提供的能量11.与谐振的概念等价的有[ ABC ]A.网络端口电压与电流同相B.网络呈现电阻特性C.网络不消耗无功功率D.储能元件上电压很高12.电力网中包括 [ BC ]A.三相电源B.输电导线C.电力变压器D.负载13.对称三相电源的条件有[ ABD ]A.幅度相等B.频率相同C.均为电阻D.初相角互成120o14.实现电路换路的方式有[ ABCD ]A.元件参数突变B.突然接通电源C.电路元件突然接入D.电源电压突然变化15.晶体三极管工作时可能处于的工作状态有[ ABC ]A.放大状态B.截止状态C.饱和状态D.导通状态16.电路的基本构成有[ ABC ]A.电源B.负载C.导线D.变压器17.按电路有无独立电源分，一阶电路的响应有 [ AB ]A.零输入响应B.零状态响应C.自由响应D.暂态响应18.谐振时电路的特征有[ ABD ]A.端口处电压电流同相B.电路呈现电阻特性C.阻抗达到最小D.功率因数最大1.电容的容抗与工作频率成反比，其值大于零、也可以理解为小于零。
[ √ ]2.电容在换路的瞬间相当于短路。
[ √ ]3.利用电气联锁可以实现对三相异步电动机的正反转控制。
[× ]4.负反馈的作用是增大电压放大倍数。
[× ]5.负逻辑规定：高电平为0，低电平为1。
[ √ ]6.DAC 电路中的电阻采用的是标称电阻。
[× ]7.KCL 体现了能量守恒原理。
[× ]8.正弦交流电路中，端口处电压电流的比值叫阻抗。
[× ]9.三相三线制的特征是没有中线。
[ √ ] 10.一阶电路的时间常数为 RC =τ。
[× ] 11.实际的变压器存在铁耗与铜耗。
[ √ ] 12.利用互锁可以实现对三相异步电动机的正反转控制。
[ √ ] 13.利用断路器可以实现对三相异步电动机的长动控制。
[× ] 14.静态电流的大小直接影响放大电路的效率。
[ √ ] 15.通过有源滤波可以有效抑制输出干扰。
[× ] 16.运算放大器的输入级是差动放大电路。
[ √ ] 17.异或门可以实现与非的逻辑功能。
[× ] 18.利用单稳态触发器可以对输入波形整形。
[× ] 19.IT 系统特指三极管的发射极接地。
[× ] 20.刀开关有断路和过压保护功能。
[× ] 21.集成运放的输出与输入成正比。
[× ] 22.只要是正反馈就能形成自激振荡。
[× ] 23.与非门可以实现所有组合电路的功能。
[ √ ] 24.译码器属于组合电路。
[ √ ] 25.正反馈是产生正弦振荡的充要条件。
[× ] 26.只要静态工作点设置适中，放大电路就不会出现失真。
[× ] 27.射极输出器没有电压放大的功能。
[ √ ] 28.加法器属于数字电路，可以实现某些逻辑功能。
[ √ ] 29.JK 触发器具有计数功能，D 触发器可以构成寄存器。
[ √ ] 30.DAC 可以实现逻辑函数的逻辑功能。
[× ] 31.KVL 体现了集中电路满足能量守恒原理。
[ √ ] 32.补偿功率因数只是针对交流电源而言，而对负载本身没有意义。
[ √ ] 33.平衡三相电路的功率一般指负载的有功功率。
[× ] 34.换路前后的电容电压和电感电流满足换路定律。
[× ] 35.高压供电的电压等级设定是以电能传输的距离为参考的。
[ √ ] 36.没有联锁装置必定会造成三相异步电动机的电源短路。
[× ]四、名词解释:1.零状态响应2.滤波3.静态工作点4.有源网络5.零输入响应6.TN 系统7.IT 系统8.同步转速9.PN 结10.稳态 11.变极调速 12.本征半导体 13.谐振 14.TT 系统 15.铜耗 16.线性电路 17.时间常数 18.静电1.电路如图所示，试用戴维宁定理求解电流I。
2.电路如图所示，已知电感电流，试求电源提供的电流i和电路的功率因数。
3.动态电路如图所示，设开关S闭合前电路已处于稳定状态。
已知R1=60Ω，R2=120Ω，R3=40Ω，L=4H，U S1=24V，U S2=20V。
试用三要素法求换路后的电感电流i L。
4.运算放大电路如图所示，已知R1=20k，R2=10k，R3=30k，u i=1V。
求输出电压u o。
5.运算放大电路如图所示，已知R=6.7kΩ。
求输出电压u o。
6.逻辑电路图如下，试写出最简逻辑表达式。
7.电路如图所示，试用戴维宁定理求解电流I。
8.某对称三相负载以三角形联接的方式接入线电压为220V的三相交流电源，已知每相阻抗为Z=6+j8Ω。
试求三相有功功率。
9.如图所示的正弦交流电路中，已知，试求u与i之间的相差φ和电源提供的有功功率。
11.某对称三相负载以星形联接的方式接入线电压380V的三相交流电源，已知每相阻抗为Z=8+j6Ω。
试求相电压和线电流和三相有功功率。
12.动态电路如图所示，设开关S闭合前电路已处于稳定状态。
已知R1=2kΩ，R2=1kΩ，R3=2kΩ，C=50μF，U S=20V。
试用三要素法求换路后的电容电压u C。
13.动态电路如图所示，设开关S闭合前电路已处于稳定状态。
已知R1=60Ω，R2=30Ω，R3=20Ω，L=4H，U S1=-120V，U S2=20V。
试用三要素法求换路后的电感电流i L。
14.电路如图所示，试用戴维宁定理求解电流I。
16.电路如图所示，试用戴维宁定理求解电流I。
17.运算放大电路如图所示，试求输出电压u o。
19.某对称三相负载以星形联接的方式接入线电压380V的三相交流电源，已知每相阻抗为Z=24+j18Ω。
试求线电流、相电流和三相有功功率。
20.动态电路如图所示，设开关S闭合前电路已处于稳定状态。
已知R1=4kΩ，R2=1.6kΩ，R3=6kΩ，C=100μF，U S=10V。
试用三要素法求换路后的电容电压u C。
21.运算放大电路如图所示，已知。
