了解汽车故障诊断仪的工作原理与使用方法
汽车故障诊断仪工作原理
汽车故障诊断仪工作原理汽车故障诊断仪是一种用于快速检测汽车故障的设备，它能够对汽车的各种传感器、控制装置和执行机构进行深度检查，并根据检测结果给出相应的故障码。
那么，汽车故障诊断仪的工作原理究竟是怎样的呢？下面我们就来分步骤阐述一下。
第一步，连接汽车故障诊断仪与车辆汽车故障诊断仪的第一个工作步骤是将其与待检车辆进行连接。
通常来说，汽车故障诊断仪都是通过一根OBDII数据线与车辆进行连接，OBDII数据线一端插在汽车故障诊断仪上，另一端则插在车辆的OBDII接口上。
在连接的过程中，需要确保OBDII数据线的插头和插口相匹配，并且连接牢固，否则会影响后续的检测工作。
第二步，启动汽车故障诊断仪连接完成后，我们需要启动汽车故障诊断仪。
在启动过程中，需要注意检查设备的电量是否充足，如果不够，需要及时进行充电。
为了保证正常的工作，同时也需要确认设备已经安装好了相应的软件，并且软件版本号与车辆匹配。
第三步，进行故障码读取启动完成后，汽车故障诊断仪即可开始对车辆进行检测。
其中，最重要的是读取车辆的故障码。
在读取故障码的过程中，汽车故障诊断仪会链接ECU（电子控制单元）以及整车网络，获取车辆信息。
经过一系列的运算和分析后，它就能够读取到车辆的故障码，并将其显示在设备屏幕上。
同时，汽车故障诊断仪也会通过语音、文字或者图形提示的方式，告诉用户车辆存在的具体问题。
第四步，进行数据流检测在读取故障码之后，汽车故障诊断仪还可以进行数据流检测。
这时候，设备会对车辆的各种传感器、控制装置和执行机构进行深度检查。
通过这种方式，我们可以了解到车辆的各个参数和状态。
在数据流检测的过程中，设备还会根据检测结果给出建议和处理方案，帮助车主更好地了解车辆的情况，及时进行维修和保养。
综上所述，汽车故障诊断仪是一种非常有效的汽车故障检测工具。
它可以帮助我们更快、更准确地找到车辆中存在的问题。
通过了解汽车故障诊断仪的工作原理，我们可以更好地利用它，保障我们的行车安全。
汽车故障诊断仪的认识与使用教学设计
7.进行空调元件动作测试。
讲解与演示故障诊断仪的使用与操作流程，结合实际讲解测量过程的要点。
倾听讲解，观看操作流程，学习操作方法，做好记录并思考。
通过教师实际讲解演示，使学生能够更好的理解与掌握知识与技能。
布置学会使用汽车故障诊断仪，完成空调系统故障信息的读取，记录相应数据。
回顾知识，完成课堂练习。
及时了解学生的知识掌握情况，增强师生间的互动，激发学生的学习兴趣。
新课讲授
20分钟
讲解汽车故障诊断仪的使用方法，结合课堂演示，说明汽车故障码和数据流的读取，说明其操作流程。
1.启动车辆，开机。
2.设备连接。
3.选择车型信息。
4.进入诊断系统，读取ECU信息。
5.进入空调系统读取故障码，清除故障码。
新课讲授
15分钟
汽车故障诊断仪的结构
认识故障诊断仪各组成部件的功能与使用。
1.主机
（1）显示屏
（2）控制按键
（3）上端接口与下端接口
2.诊断座
标准OBD-2接口的定义，各类汽车品牌诊断座的认识。
3.连接线束
电源线，数据线的连接位置。
播放多媒体课件和图片，展示汽车故障诊断仪的各部件，介绍其功能，理论与实物的结合，充分讲解知识点。
问题导入，引起学生的注意，引起学生思考，从而引入新课。
新课讲授
20分钟
1.故障诊断仪的简介
汽车故障诊断仪（又称汽车解码器）是车辆故障自检终端、是用于检测汽车故障的便携式智能汽车故障自检仪，具有读码，清码，显示诊断代码等功能。
2.故障诊断仪的功能
（1）可直接读取故障码，清除故障码。
（2）读取车辆各系统数据流。
1.学会汽车故障诊断仪的操作方法。
汽车诊断仪实训总结报告
一、引言随着汽车行业的快速发展，汽车故障诊断技术的重要性日益凸显。
汽车诊断仪作为汽车维修的重要工具，其操作技能的掌握对于维修人员来说至关重要。
本报告针对汽车诊断仪实训过程进行总结，以期为同行提供参考。
二、实训目的1. 熟悉汽车诊断仪的基本结构和工作原理；2. 掌握汽车诊断仪的使用方法和技巧；3. 提高汽车故障诊断能力，为汽车维修工作提供有力支持。
三、实训内容1. 汽车诊断仪基本结构及工作原理（1）汽车诊断仪的基本结构：汽车诊断仪主要由主机、显示器、键盘、通信接口等组成。
主机负责数据处理和指令执行，显示器用于显示诊断结果，键盘用于输入指令，通信接口用于与汽车电脑进行通信。
（2）汽车诊断仪的工作原理：汽车诊断仪通过读取汽车电脑内的故障码，分析故障原因，为维修人员提供诊断依据。
诊断过程主要包括以下步骤：连接诊断仪、启动诊断仪、选择车型、读取故障码、分析故障原因、制定维修方案。
2. 汽车诊断仪使用方法及技巧（1）连接诊断仪：将诊断仪的通信接口与汽车电脑的OBD（On-Board Diagnostics）接口相连接，确保连接牢固。
（2）启动诊断仪：打开诊断仪，进入主界面。
（3）选择车型：根据实际车型选择对应的诊断程序。
（4）读取故障码：点击“读取故障码”按钮，诊断仪将自动读取汽车电脑内的故障码。
（5）分析故障原因：根据故障码和故障信息，分析故障原因。
（6）制定维修方案：根据故障原因，制定相应的维修方案。
3. 汽车故障诊断案例分析（1）案例一：发动机怠速不稳故障现象：发动机怠速不稳，转速波动较大。
诊断过程：连接诊断仪，读取故障码，发现故障码为P0300，表示发动机缺火。
分析：故障原因可能是点火系统故障、燃油系统故障或发动机机械故障。
维修方案：检查点火系统、燃油系统及发动机机械部件，排除故障。
（2）案例二：制动系统故障故障现象：制动系统制动效果不佳，制动距离变长。
诊断过程：连接诊断仪，读取故障码，发现故障码为B0150，表示制动系统液压不足。
汽车故障诊断仪的使用.PPT
2
3
认
识
故
障
显示屏
诊 功能键 6
断 翻页键 5
仪 开 关4
1 显示屏
2 返回键 3 确认键
2
4
二、故障诊断仪的功能
1、读取故障码 2、读取数据流 显示屏
3、执行器动作测试
4、波形分析 等
2
5
故 障 诊
接入步骤：
1.找到车辆诊断座位置及形状 2.根据诊断座选择合适的接头
断
3.关闭点火开关，将解码器连接到诊断座上
汽车故障诊断仪的使用
主讲教师： 临沂市河东区职业中等专业学校
2
1
汽车故障诊断仪的使用
一
OPTTION
诊断仪的功能
三
OPTION
故障码读取与 数据流分析
2
一、汽车故障诊断仪
1、汽车故障诊断仪的分类：通用诊断仪；专用诊断仪。 2、通用诊断仪的主要功能：故障码读取和清除、动态 数据显示、传感器和部分执行器的功能测试与调整、 某些特殊参数的设定、维修资料及故障诊断提示、波 形图分析等。 3、通用诊断仪的种类：金德K81、X431、KT600、修车 王等。
2
10
作业
一、诊断仪的功能有哪些？ 二、什么是数据流？
2
11
2
12
仪
4.打开点火开关，打开解码器开关，进入诊断程序
故障码读取与
的
退出步骤：
数据流分析
使
1.依次退出诊断程序
用
2.先关闭解码器开关，再关闭点火开关
步
3.从诊断座上拔出诊断接头
骤
2
6
三、故障码的读取与数据流分析
故
障 码
读清
汽车故障检测仪实践教学(3篇)
第1篇一、引言随着汽车行业的飞速发展，汽车故障检测技术已经成为现代汽车维修与保养的重要手段。
汽车故障检测仪作为一种高效、便捷的检测工具，在汽车维修行业中发挥着至关重要的作用。
为了提高学生对汽车故障检测技术的理解和应用能力，本次实践教学以汽车故障检测仪为核心，旨在让学生掌握汽车故障检测的基本原理、操作方法以及实际应用。
二、实践目的1. 了解汽车故障检测仪的基本原理和结构。
2. 掌握汽车故障检测仪的使用方法。
3. 学会使用汽车故障检测仪进行实际故障诊断。
4. 提高学生的动手实践能力和团队协作能力。
三、实践内容1. 汽车故障检测仪的基本原理首先，向学生介绍汽车故障检测仪的工作原理。
汽车故障检测仪主要通过读取汽车电控单元（ECU）中的故障码，分析故障码的含义，从而判断汽车是否存在故障。
故障检测仪通常包括传感器、处理器、存储器、显示器和通信接口等部分。
2. 汽车故障检测仪的结构详细介绍汽车故障检测仪的各个组成部分，包括：- 传感器：用于检测汽车各种物理参数，如发动机转速、车速、氧传感器等。
- 处理器：负责处理传感器收集的数据，分析故障码，生成诊断结果。
- 存储器：用于存储故障码、诊断数据等信息。
- 显示器：用于显示故障码、诊断结果等信息。
- 通信接口：用于与汽车ECU进行通信，读取故障码。
3. 汽车故障检测仪的使用方法指导学生如何正确使用汽车故障检测仪，包括：- 连接汽车故障检测仪与汽车ECU。
- 开启汽车故障检测仪，进入诊断模式。
- 读取故障码，分析故障原因。
- 清除故障码，验证故障是否已排除。
4. 实际故障诊断以实际案例为背景，让学生运用所学知识进行故障诊断。
案例可以是发动机故障、制动系统故障、车身电气故障等。
通过以下步骤进行：- 收集故障信息：询问车主故障现象，观察汽车运行状态。
- 使用故障检测仪读取故障码。
- 分析故障码，确定故障原因。
- 进行故障排除，验证故障是否已解决。
四、实践过程1. 分组讨论将学生分成小组，每组配备一台汽车故障检测仪。

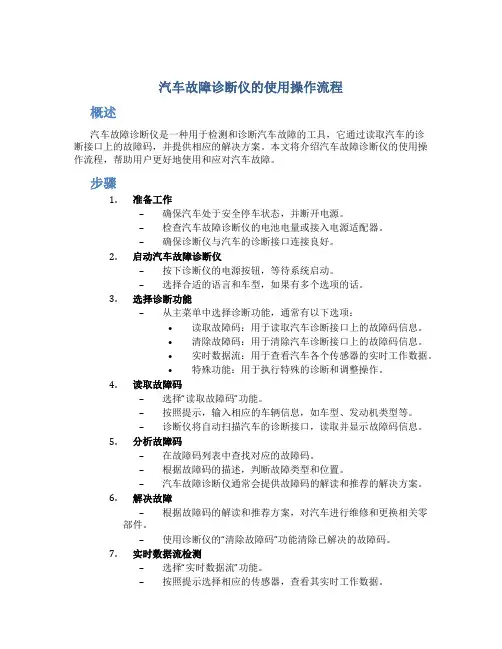

汽车故障诊断仪的使用操作流程
汽车故障诊断仪的使用操作流程概述汽车故障诊断仪是一种用于检测和诊断汽车故障的工具，它通过读取汽车的诊断接口上的故障码，并提供相应的解决方案。
本文将介绍汽车故障诊断仪的使用操作流程，帮助用户更好地使用和应对汽车故障。
步骤1.准备工作–确保汽车处于安全停车状态，并断开电源。
–检查汽车故障诊断仪的电池电量或接入电源适配器。
–确保诊断仪与汽车的诊断接口连接良好。
2.启动汽车故障诊断仪–按下诊断仪的电源按钮，等待系统启动。
–选择合适的语言和车型，如果有多个选项的话。
3.选择诊断功能–从主菜单中选择诊断功能，通常有以下选项：•读取故障码：用于读取汽车诊断接口上的故障码信息。
•清除故障码：用于清除汽车诊断接口上的故障码信息。
•实时数据流：用于查看汽车各个传感器的实时工作数据。
•特殊功能：用于执行特殊的诊断和调整操作。
4.读取故障码–选择“读取故障码”功能。
–按照提示，输入相应的车辆信息，如车型、发动机类型等。
–诊断仪将自动扫描汽车的诊断接口，读取并显示故障码信息。
5.分析故障码–在故障码列表中查找对应的故障码。
–根据故障码的描述，判断故障类型和位置。
–汽车故障诊断仪通常会提供故障码的解读和推荐的解决方案。
6.解决故障–根据故障码的解读和推荐方案，对汽车进行维修和更换相关零部件。
–使用诊断仪的“清除故障码”功能清除已解决的故障码。
7.实时数据流检测–选择“实时数据流”功能。
–按照提示选择相应的传感器，查看其实时工作数据。
–分析数据并判断传感器的工作状态。
8.特殊功能–选择“特殊功能”菜单，根据需要进行特殊的诊断和调整操作。
–例如，重置服务指示器、编程车辆控制模块等。
9.操作结束–操作完成后，选择“退出”或关闭诊断仪。
–断开诊断仪与汽车的连接。
–恢复汽车的电源，并启动汽车以确认问题是否已解决。
注意事项•使用前请仔细阅读汽车故障诊断仪的用户手册，了解其特性和功能；•操作过程中请按照操作流程进行，避免产生错误结果；•注意使用诊断仪时的安全操作，避免损坏汽车部件和设备；•如遇到复杂的故障无法解决，建议寻求专业技术人员的帮助。
比亚迪故障诊断仪ED300讲解
一般测试条件 :
1) 打开汽车电源开关。 2) 汽车电瓶电压应在11-14 伏，BYD-ED300 的额定电压为12 伏。 3) 节气门应处于关闭状态，即怠速结合点闭合。 4) 点火正时和怠速应在标准范围，水温和变速箱油温达到正常工作 温度（水温90-110℃，变速箱油温50-80℃）。
连接BYD-ED300 :
按键分布 :
BYD-ED300诊断仪采用薄膜按键进行操作，其 操作方式在各个显示页面均有简单的操作提示， 用户也可以进入“诊断仪操作指南”了解基本 的操作方式。
按键功能介绍 : 数字键0-9 ：菜单选择；数字输入等。 方向键↑↓←→：上、下键进行菜单选择，左、右键进行翻页操作；在进 行数字输入时，向上键进行加1操作，向下键进行减1操作，向左键进行退格 操作，即清除前一位数字；在进行元件动作测试时左键为关闭操作，右键为 激活或打开操作。 重置按键RST ：系统复位。注：须谨慎使用，使用时请按住此键维持 1~2秒再松开。 返回\退出键ESC：返回上一级目录；退出当前功能页面；退出当前设置项 目。 确定键OK ：进入下一级目录；确认进行某一功能操作。 多功能按键F1、F2：F1用于显示帮助内容；F2打印当前页面内容；这两个 按键在特殊情况下可以作为辅助输入功能键，比如输入正负号等，具体见相 应页面提示。
显示界面说明 : 诊断仪主机的显示界面分为三个主要区域：标题栏、信息栏、帮助栏。
标题栏――显示标题信息 信息栏――主内容显示区域。显 示各级菜单、诊断内容等等 帮助栏――当前页面操作提示,以 及其他一些辅助信息显示
程序更新 :
首先请将专用诊断卡正确插入主机“插卡处” （印有向上箭头标记朝上，诊断卡具有防反插功 能），然后接通电源。 此时，主机会自动检测诊断卡的有效性，若此卡 有效则继续检测主机内部程序与诊断卡内程序是 否为同一版本，若不相同，则主机将自动将卡内 程序复制到主机内部ROM，然后再运行，此过程 即为主机内部程序智能更新的过程。 程序更新过程如右图所示。整个过程大 概需要1~2分钟。
汽车故障诊断仪的使用方法和步骤
汽车故障诊断仪的使用方法和步骤下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!汽车故障诊断仪的使用方法和步骤随着汽车技术的不断发展，汽车故障诊断仪成为了汽车维修行业中不可或缺的工具之一。
汽车诊断检测仪器原理及使用精品PPT课件
4、WIS维修资料系统：可提供全车系电路图，元件位置图， 维修方法，步骤面面具到。 只要输入底盘号码，就可以 知道本车的年份，发动机的配置，款型一一详尽叙述。
15
STAR2000奔驰原厂检测仪接头
OBD—2接头
38pin诊断接头
诊断盒
16
STAR2000奔驰原厂检测仪
1、可测试系统：ENGINE、自动变速、空调系统、SRS、ABS、 ASR、PML、GM、奔驰原厂防盗DASX系统、KEYZESS GO系统 及其OBD-II系统等。
2、测试功能：读取故障码、清除故障码、动态数据流、电 脑编程匹配、元件测试、维修资料咨询、元件位置图、线 路图。
11
举例：代码P1711的说明
P——传动系故障代码； 1——由制造商定义的代码； 7——电控变速器系统的故障； 11——变速器油温传感器及其电路
故障。
12
别克TECH-2检测仪
▪VETRONIX为通用公司开发 生产的通用原厂解码器。可 检测以下车型： 2、美国通用程序卡 3、上海通用程序卡 4、SAAB程序卡 5、OPEL程序卡 6、ISUZU程序卡 ▪ 可对以上车型及其全车系统 进行读码、清码、数据流 原 件测试、程序设定。
汽车诊断检测仪器 原理及使用
多种汽车诊断仪的使用
1
电控系统故障诊断的基本方法 ▪ 经验诊断 ▪ 系统的自诊断 ▪ 通用仪表诊断 ▪ 专用诊断仪器诊断
2
经验诊断是基础
①通过眼看、手摸、鼻嗅、耳听和轻轻拨弄线束、 接插件及组件，有时也会发现故障的部位，收到 意想不到的效果。
汽车故障诊断仪使用方法
汽车故障诊断仪使用方法
汽车故障诊断仪使用方法
一、使用步骤：
1.打开汽车故障诊断仪，连接电源，调整正确的电压，确保电源稳定可靠；
2.连接故障诊断仪的OBD二线制端口到汽车的OBDII端口，打开汽车发动机，将其设置到正确的运行模式；
3.将故障诊断仪设置到汽车的正确的系统，诊断模式，并点击“诊断”按钮进入故障码扫描界面；
4.点击“清除故障码”按钮，清除汽车的故障码；
5.根据故障诊断仪提示，正确操作观察故障状况，并点击“重新诊断”按钮查看故障状况；
6.可以进行故障代码结果的打印输出和备份保存；
7.点击“关闭”按钮关闭汽车故障诊断仪。
二、注意事项：
1.使用汽车故障诊断仪时，请务必将其设置到正确的汽车系统和模式；
2.确保汽车发动机处于正确的运行模式，故障诊断仪才能正常工作；
3.当清除断码过程完成后，请点击“重新诊断”按钮，查看故障状况；
4.汽车故障代码输出结果请尽量打印或保存，方便之后查看；
5.使用完毕后，请务必将故障诊断仪进行关闭；
6.本汽车故障诊断仪不适用于柴油车。
车辆故障诊断如何利用OBD系统检测车辆问题
车辆故障诊断如何利用OBD系统检测车辆问题随着汽车技术的不断进步，车辆故障诊断变得越来越重要。
在过去，维修人员通常需要花费大量时间和精力来分析车辆故障原因。
然而，自从引入了OBD（On-Board Diagnostic）系统，车辆故障诊断变得更加简单和高效。
本文将介绍如何利用OBD系统检测车辆问题，并提供一些相关的案例分析。
一、OBD系统简介在开始讨论如何利用OBD系统之前，先简单介绍一下OBD系统。
OBD系统是一种车辆诊断系统，通过连接车辆的电子控制单元（ECU）来监测和诊断车辆的工作状态。
OBD系统可以实时监测车辆各个组件的工作情况，并将相关数据记录下来。
这些数据可以通过OBD接口连接到计算机或诊断仪上进行分析。
二、OBD系统的工作原理OBD系统通过读取车辆的故障码来检测车辆的问题。
每个车辆的ECU都会存储一些故障码，这些故障码对应着不同的车辆问题。
OBD系统可以读取这些故障码，并通过一定的诊断算法来确定车辆的故障原因。
三、如何利用OBD系统检测车辆问题1. 连接OBD接口：首先，需要使用OBD接口将车辆与诊断仪或计算机连接起来。
OBD接口通常位于车辆驾驶室的驾驶员侧，通过诊断仪或计算机的OBD线缆与之连接。
2. 扫描故障码：连接完成后，诊断仪或计算机可以开始扫描车辆的故障码。
通过选择相应的菜单选项，系统将读取车辆的ECU并检索故障码信息。
3. 分析故障码：读取故障码后，需要对其进行分析。
诊断仪或计算机会提供相应的解释和建议，帮助诊断人员确定车辆故障原因。
例如，故障码P0301表示气缸1的点火故障。
根据这个故障码，诊断人员可以判断出可能的问题是点火线圈或点火塞问题。
4. 清除故障码：当问题得到解决后，可以选择清除故障码。
清除故障码后，诊断仪或计算机将重新扫描车辆，确保故障已经排除。
四、案例分析下面通过一个实际案例来说明如何利用OBD系统检测车辆问题。
假设一辆汽车在行驶中出现了发动机抖动的问题。
故障诊断仪的使用技巧及常见问题解答：了解故障诊断仪的操作技巧和故障解析方法
故障诊断仪的使用技巧及常见问题解答：了解故障诊断仪的操作技巧和故障解析方法使用故障诊断仪是维修和排除汽车故障的常见方法。
掌握故障诊断仪的使用技巧和故障解析方法，对于车辆维修人员而言非常重要。
本文将详细介绍故障诊断仪的使用技巧，并提供一些常见问题解答，希望对读者有所帮助。
一、故障诊断仪的操作技巧1. 准备工作a. 确认故障诊断仪的充电情况，确保其电池有足够的电量。
b. 确认故障诊断仪的连接线是否完好，是否有短路或接触不良的情况。
c. 确认故障诊断仪的软件版本是否是最新的，如不是，可以考虑更新软件。
2. 连接故障诊断仪a. 找到车辆的OBD诊断接口，一般位于驾驶室内部，驾驶座位下方。
b. 将故障诊断仪的连接线插入车辆的OBD诊断接口，并确保连接牢固。
3. 执行故障诊断a. 打开故障诊断仪的电源，等待其系统启动完毕。
b. 在故障诊断仪的菜单中选择相应的车型和车系。
c. 根据故障现象选择诊断模式，可以是快速诊断、全面检测或自定义设置。
d. 根据诊断结果，查看故障代码和故障描述，并进行相应的故障解析。
4. 故障解析a. 根据故障代码，查找相关的技术资料和故障诊断数据库，了解该故障代码的含义和可能原因。
b. 根据车辆的实际情况，检查相关的传感器、电路和控制模块等部件，找出可能导致故障的原因。
c. 进行必要的测量和测试，以确认故障原因，并根据测试结果决定相应的修理措施。
二、常见问题解答1. 故障诊断仪无法连接车辆？a. 检查故障诊断仪的连接线是否完好，确保没有短路或接触不良的情况。
b. 检查车辆的OBD诊断接口是否干净，没有污垢或杂物堵塞。
c. 确认故障诊断仪的电池是否有足够的电量。
d. 尝试使用另一根连接线进行连接。
2. 故障诊断仪无法识别车辆型号？a. 确认故障诊断仪的软件版本是否是最新的，如不是，可以考虑更新软件。
b. 检查故障诊断仪是否支持该车型，如果不支持，可能需要选择其他适用的诊断仪。
3. 故障诊断仪显示故障代码，但无法清除？a. 确认故障是否已经排除，如果未排除，需要先修复故障，并再次进行诊断和清除操作。
汽车故障诊断仪的使用ppt课件
作业
一、诊断仪的功能有哪些？ 二、什么是数据流？
11
12
仪
4.打开点火开关，打开解码器开关，进入诊断程序
故障码读取与
的
退出步骤：
数据流分析
使
1.依次退出诊断程序
用
2.先关闭解码器开关，再关闭点火开关
步
3.从诊断座上拔出诊断接头
骤
6
三、故障码的读取与数据流分析
故
障 码
读清
再读
读
取
7
数 据 流 的 读 取 与 分 析
8
数据流的分析
9
课堂小结
本节学习了汽车故障诊断仪的使用 主要包括：故障码的读取、数据流的分析
3
认
识
故
障
显示屏
诊 功能键 6
断 翻页键 5
仪 开 关4
1 显示屏
2 返回键 3 确认键
4
二、故障诊断仪的功能
1、读取故障码 2、读取数据流 显示屏 3、执行器动作测试 4、波形分析 等
5
故 障 诊
接入步骤：
1.找到车辆诊断座位置及形状 2.根据诊断座选择合适的接头
断
3.关闭点火开关，将解码器连接到诊断座上
汽车故障诊断仪的使用
主讲教师： 东区职业中等专业学校
1
汽车故障诊断仪
二
OPTION
诊断仪的功能
三
OPTION
故障码读取与 数据流分析
2
一、汽车故障诊断仪
1、汽车故障诊断仪的分类：通用诊断仪；专用诊断仪。 2、通用诊断仪的主要功能：故障码读取和清除、动态 数据显示、传感器和部分执行器的功能测试与调整、 某些特殊参数的设定、维修资料及故障诊断提示、波 形图分析等。 3、通用诊断仪的种类：金德K81、X431、KT600、修车 王等。
汽车故障诊断仪使用方法
汽车故障诊断仪使用方法
1、使用说明
汽车故障诊断仪（Car Diagnostic Tool）是一款多功能、高效
的汽车检测工具，可以帮助用户快速准确的识别车辆故障类型及原因，并可提供一定的排除建议。
2、连接设备
1）在车辆上找到OBD接口，如果OBD接口不在可见位置，可按
照车辆说明书查找；
2）将汽车故障诊断仪的接头与车辆的OBD接口连接；
3）将汽车故障诊断仪的电源插头插入专用电源，检测仪将自动
开机。
3、检测维护
1）登录：输入用户名及密码登录汽车故障诊断仪；
2）检测：根据屏幕提示，按相应的检测模式进行检测；
3）获取故障信息：检测过程中获取故障信息，诊断后确定故障
类型及原因；
4）排除建议：根据确定的故障类型及原因，汽车故障诊断仪将
提供一定的排除建议；
5）打印：将检测结果打印出来，作为维修的参考。
4、注意事项
1）若故障类型和原因未能准确识别，请拨打专业服务电话或取
得专业帮助；
2）汽车故障诊断仪只能检测OBDII车辆，其他类型的车辆暂不支持；
3）汽车故障诊断仪应用于汽车维护，其他用途不可接受。
故障诊断仪使用实训报告
一、实训目的本次实训旨在通过实际操作故障诊断仪，提高学生对汽车故障诊断技能的掌握，加深对汽车电子技术原理的理解，培养学生的动手能力和实际操作技能。
通过本次实训，使学生能够熟练运用故障诊断仪进行汽车故障的诊断与排除，为今后从事汽车维修工作打下坚实的基础。
二、实训内容1. 故障诊断仪的基本原理及组成故障诊断仪是一种专门用于检测汽车电子系统故障的设备。
它主要由以下几部分组成：（1）电脑主机：负责处理数据、显示结果和存储数据。
（2）数据线：用于连接电脑主机与汽车电子系统。
（3）传感器：用于检测汽车电子系统的各种参数。
（4）诊断接口：用于连接故障诊断仪与汽车电子系统。
2. 故障诊断仪的使用方法（1）连接故障诊断仪：将故障诊断仪的数据线连接至汽车诊断接口，确保连接牢固。
（2）启动故障诊断仪：打开故障诊断仪，进入主界面。
（3）选择诊断项目：根据需要诊断的汽车电子系统，选择相应的诊断项目。
（4）读取故障码：点击“读取故障码”按钮，故障诊断仪将自动读取汽车电子系统的故障码。
（5）分析故障码：根据故障码的含义，分析故障原因。
（6）排除故障：根据故障原因，采取相应的措施排除故障。
3. 实际操作案例本次实训选取一辆某品牌轿车作为操作对象，进行以下故障诊断：（1）发动机无法启动连接故障诊断仪，选择发动机系统诊断项目。
读取故障码，发现故障码为“发动机控制单元故障”。
根据故障码，分析可能原因有：发动机控制单元故障、传感器故障、线路故障等。
进一步检查，发现传感器插头松动，重新插紧后，故障排除。
（2）制动系统报警连接故障诊断仪，选择制动系统诊断项目。
读取故障码，发现故障码为“制动液位过低”。
根据故障码，分析可能原因有：制动液泄漏、制动液消耗过快等。
进一步检查，发现制动液泄漏，更换制动液后，故障排除。
三、实训总结1. 通过本次实训，学生掌握了故障诊断仪的基本原理及组成，熟悉了故障诊断仪的使用方法。
2. 学生通过实际操作，提高了汽车故障诊断技能，加深了对汽车电子技术原理的理解。
汽车故障诊断仪的原理
汽车故障诊断仪的原理
汽车故障诊断仪是一种通过监测和分析车辆电子系统和传感器信号来识别汽车故障的设备。
其原理基于以下几个方面：
1. OBD（On-Board Diagnostics）系统：现代汽车通常配备有OBD系统，该系统通过电脑监控车辆各个系统的操作和状态，并记录任何潜在的故障代码。
故障诊断仪可以通过与汽车的OBD端口连接，读取和解析车辆的故障码。
2. 传感器监测：汽车上的传感器（如氧气传感器、节气门传感器、油压传感器等）会收集车辆各个系统的数据，并发送到故障诊断仪中进行分析。
通过监测这些传感器数据，故障诊断仪可以判断是否存在故障并定位故障所在的系统或部件。
3. 数据解析和诊断：故障诊断仪会将从OBD系统和传感器收
集到的数据进行解析和分析。
它会与车辆的故障代码数据库进行比对，并根据代码的含义来判断故障所在。
同时，故障诊断仪还可以提供有关故障的详细信息，如故障性质、严重程度和可能的修复方案等。
4. 实时监控和记录：故障诊断仪可以连接到显示屏，实时监控车辆的数据和状态。
同时，它还可以记录和存储故障码和相关数据，以便后续的分析和诊断。
总之，汽车故障诊断仪利用OBD系统、传感器数据监测、数
据解析和诊断算法等原理，能够帮助车主或技师准确地定位和诊断汽车故障，提高维修效率和减少错误诊断的可能性。
汽车故障诊断仪的使用方法
汽车故障诊断仪的使用方法
汽车故障诊断仪的使用方法
汽车故障诊断仪是检测汽车故障的专业仪器，可以帮助汽车及其电子系统检测中存在的各种故障，有助于及时处理汽车故障，提高汽车使用效率和安全可靠性。
它可以和汽车计算机系统进行连接，从而实现快速、准确、全面的汽车故障诊断。
那么汽车故障诊断仪的使用方法有哪些呢？
首先，在使用汽车故障诊断仪之前，应当确保汽车引擎已经关闭，并将汽车电源关掉，避免不必要的意外出现。
接下来，将汽车故障诊断仪的连接口插入汽车诊断接口，使两者之间形成连接，然后把汽车故障仪电源打开；开机后，就可以进行故障检测了。
接着，根据汽车故障诊断仪的操作说明，进入用于检测故障的主界面，将需要检测的车型选中，并确认无误，之后程序会自动运行，根据系统检测输出的结果和数据，我们就能清楚地了解汽车存在的问题所在，从而使设备更有效的修复故障。
最后，检测完毕后，要确保关闭汽车故障诊断仪的电源；并将仪器从诊断接口上取下，以避免不必要的意外出现。
以上就是汽车故障诊断仪使用的具体方法，汽车故障诊断仪能够帮助汽车有效的计算和检测出存在的故障，能够大大减少维修所花费的时间，有助于汽车保养和使用的安全性能。
汽车故障诊断学习计划
汽车故障诊断学习计划引言汽车故障诊断是汽车维修工作中，一项至关重要的技能。
随着汽车电子化程度的不断提高，汽车故障诊断工作也越发复杂，需要维修技师具备更高的专业技能和知识。
因此，建立一套系统的汽车故障诊断学习计划对于汽车维修技师来说是非常必要的。
本文将介绍一套完整的汽车故障诊断学习计划。
学习目标1. 掌握汽车基本结构和工作原理2. 熟悉汽车常见故障及诊断方法3. 熟练运用汽车故障诊断工具4. 提高汽车故障诊断技能和水平学习内容一、汽车基本结构和工作原理1. 汽车发动机结构和工作原理2. 汽车传动系统结构和工作原理3. 汽车悬挂系统结构和工作原理4. 汽车制动系统结构和工作原理5. 汽车电气系统结构和工作原理以上内容是汽车基本的工作原理和结构，掌握了这些知识，才能更好的进行汽车故障诊断工作。
二、汽车常见故障及诊断方法1. 发动机故障诊断2. 传动系统故障诊断3. 悬挂系统故障诊断4. 制动系统故障诊断5. 电气系统故障诊断以上内容主要介绍汽车常见故障的诊断方法，包括故障现象分析、故障原因分析和故障排除方法。
三、汽车故障诊断工具的使用1. 汽车故障诊断仪的使用方法2. OBD诊断工具的使用方法3. 车载诊断仪的使用方法以上内容介绍了常用的汽车故障诊断工具的使用方法，包括仪器的功能、操作方法和使用注意事项。
四、汽车故障诊断技能和水平的提高1. 定期参加汽车故障诊断现场实操2. 参加汽车故障诊断相关培训课程3. 学习并实践汽车故障案例分析4. 加强理论知识学习，与实际维修结合以上内容是为了提高汽车故障诊断技能和水平而采取的一些措施。
学习方法1. 在日常工作中，多与资深技师交流学习，观摩专业维修技术。
2. 利用网络资源，定期查阅汽车故障诊断案例和相关知识。
3. 参加相关培训课程，不断提升自己的专业技能。
4. 善于总结工作中的经验，及时总结成功案例和失败案例，不断积累和提高自己的汽车故障诊断能力。
总结汽车故障诊断是汽车维修工作中非常重要的一环，是维修技师必备的重要技能。
故障诊断仪的使用方法
故障诊断仪的使用方法故障诊断仪是汽车修理行业中常用的一种诊断测试仪器，它可以从电子控制组件中获取机车电脑数据，检测车辆是否处于异常状态。
它可以为用户提供可靠的故障诊断以及及时、准确的车辆性能检测。
1、准备断电设备：在故障诊断过程中，需先将车辆断开电源，以免电气故障系统或其他系统误差影响故障诊断的准确性。
2、检查故障诊断仪的电源供应：确保车辆电源正确供应及故障诊断仪的电池电量充足（大多数故障诊断仪使用双A电池供电），以确保诊断过程正常进行。
3、故障诊断仪应配有相应的车辆连接线、探针、插头及支架，用于故障诊断、调试及安装。
4、将故障诊断仪携带到车辆侧。
1、打开车辆电源：将车辆电源安全连接，确保车辆正常工作。
2、连接故障诊断仪：根据车型连接相应的故障诊断仪，并打开故障诊断仪电源。
3、安装车型：根据车型从车辆数据库中下载并安装相应的车型数据文件，或从本地安装。
4、诊断故障代码：输入故障代码，读取故障文件，确定故障原因，查询原因，以便进行精确的故障定位和处理。
5、清除故障码：经检查，发现故障码来源不是紧急报警灯，可以根据故障诊断仪的指示清除相应的错误代码，缩短故障诊断时间，提高故障诊断效率。
6、检测电子系统：根据检测结果，确定电子系统是否完好，若电子系统有异常状况，可根据故障诊断仪的指导进行相应的检修。
三、故障诊断仪的注意事项1、使用故障诊断仪前，一定要确保正确的接线方法，以免不慎损坏车辆的电子系统或连接系统的线缆。
2、使用故障诊断仪时，要定期查看故障代码，以避免故障反复出现，延长车辆维修周期。
3、使用故障诊断仪时，尊重数据检测结果，不要随便变更故障代码，以免影响车辆性能。
4、使用故障诊断仪时，要注意保护故障诊断仪，以防止电子部件的损坏。
以上就是故障诊断仪的使用方法。
故障诊断仪的准确性及灵敏度一般高于传统的电子设备，在汽车修理行业是一个十分有用的工具。
掌握正确的使用方式，可以有效保证其功能，提高汽车维修水平，更好地为客户服务。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
了解汽车故障诊断仪的工作原理与使用方法标题：汽车故障诊断仪的工作原理与使用方法
引言：
汽车故障诊断仪（简称“诊断仪”）是一种用于检测和诊断汽车故障的工具，它可以通过连接到汽车的诊断接口，读取汽车的故障码和传感器数据，并提供详细的故障诊断报告。
本文将详细介绍汽车故障诊断仪的工作原理和使用方法。
一、工作原理：
1. 诊断仪的结构和组成：
- 外壳：通常由工程塑料制成，具有一定的防水、防尘性能。
- 主板：是诊断仪的核心部件，包括计算单元、存储单元、显示单元等。
- 连接线：用于将诊断仪连接到汽车的诊断接口。
- 显示屏：通常为彩色液晶屏幕，用于显示汽车的故障码和传感器数据。
- 控制按钮：用于操作诊断仪的菜单、选项等。
2. 工作原理：
- 连接汽车：首先，将诊断仪的连接线插入汽车的诊断接口，通常位于驾驶室内的驾驶员座椅下方。
- 读取数据：一旦诊断仪与汽车成功连接，它会读取汽车电子控制单元（ECU）中存储的故障码和传感器数据。
- 故障诊断：诊断仪通过分析故障码和传感器数据，确定汽车存在的故障类型和位置。
- 显示报告：诊断仪将诊断结果以文字、图表等形式显示在屏幕上，并提供诊断报告的打印、保存等功能。
二、使用方法：
1. 准备工作：
- 确认诊断接口位置：不同汽车品牌和型号的诊断接口位置不同，需要查阅汽车制造商的说明书或互联网上的相关资料。
- 确认诊断仪的适用范围：不同的诊断仪适用于不同品牌和型号的汽车，选择适合的诊断仪。
- 检查诊断仪电量和存储空间：确保诊断仪具备足够的电量和存储空间，以免无法正常工作或存储诊断报告。
2. 连接诊断仪：
- 关闭汽车发动机：在连接诊断仪之前，确保汽车的发动机已经关闭，以免给诊断仪或汽车的电子系统带来损坏。
- 插入连接线：将诊断仪的连接线插入汽车的诊断接口，确保连接稳固，避免松动或掉落。
3. 诊断故障：
- 启动诊断仪：按下诊断仪上的电源按钮，启动诊断仪，并等待它完成自检和初始化。
- 选择诊断功能：根据诊断仪的菜单选项，选择相应的诊断功能，如读取故障码、查看传感器数据等。
- 分析结果：根据诊断仪显示的故障码和传感器数据，分析汽车存在的故障类型和位置。
4. 显示和保存结果：
- 显示结果：诊断仪将诊断结果以文字、图表等形式显示在屏幕上，用户可
以查看详细的故障信息和建议修复方法。
- 打印报告：如果需要，用户可以通过连接诊断仪到打印机，打印诊断报告
和故障码清单。
- 保存报告：诊断仪通常具备存储功能，用户可以将诊断报告保存到诊断仪
内部存储器或移动存储设备中。
结论：
汽车故障诊断仪是一种方便快捷的工具，它可以帮助汽车用户和专业技师快速、准确地诊断汽车故障，提供相应的维修建议。
通过了解汽车故障诊断仪的工作原理和使用方法，用户可以更好地利用这一工具，并在必要时进行自我维修或向专业技师提供准确的故障信息。
