花篮螺栓拉结式悬挑脚手架施工工法

合集下载

E-14#楼花篮拉杆式r悬挑脚手式架施工方案

E-14#楼花篮拉杆式r悬挑脚手式架施工方案

目录一、编制依据 (2)二、工程概况 (2)三、悬挑脚手架选型 (2)四、花篮拉杆式悬挑脚手架构造与应用 (3)五、制作与安装 (9)六、悬挑架设计计算 (15)七、悬挑脚手架搭设安全技术要求 (22)八、脚手架搭设安全措施 (28)九、花蓝拉杆式悬挑架平面图 (35)花篮拉杆式悬挑脚手架施工方案一、编制依据1.《建筑施工手册》(第四版)2.《简明施工计算手册》(第三版)3.《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)4.《建筑施工安全检查标准》(JGJ59-99)5.《建筑施工高处作业安全技术规范》(JGJ80-91)6.《钢结构施工验收规范》(GB50205-2001)二、工程概况1.阳光100国际新城二期泊林翠庭E-14#楼工程位于于洪区汪河路、吉力湖街交叉路口,浑河北街以北,交通方便,公共设施齐全,地势平坦。

2、本工程均为32层住宅楼,剪力墙结构,一层层高为3.15 米,4~32层层高均为 2.95 m。

主楼面积:22976.76m2;三层商业裙房,面积为1972.48m2;地下车库建筑面积 7900.4 ㎡。

三、悬挑脚手架选型1、选型: 用16#工字钢,选用花篮拉杆式悬挑脚手架。

用16#I字钢,按照江苏南通二建集团《花蓝拉杆式悬挑架制作与应用》(企业标准:DJB001-2011)的基础上进行编制。

○1地下一层至四层搭设双排落地钢管脚手架;○2外脚手架四层顶(标高从12.25M)开始采用工字钢悬挑脚手架,每8层悬挑一次,外围绿色密目安全网封闭,共四次悬挑脚手架。

具体如下:a第一挑:从标高12.15m(四层)~29.95m(十层);b第二挑:从标高29.95m(十层)~47.65m(十六层);c第三挑:从标高47.65m(十六层)~65.35m(二十二层);d第四挑:从标高65.35m(二十二层)~83.05m(二十八层);e第五挑:从标高83.05m(二十八层)~103.5m(三十二层看柱顶);四、花篮拉杆式悬挑架构造与应用(DJB001-2011)4.1外墙脚手架支承在由型钢及斜拉杆组成悬挑结构上,该悬挑结构称为悬挑架。

花篮式悬挑脚手架施工工法

花篮式悬挑脚手架施工工法

花篮式悬挑脚手架施工工法一、前言花篮式悬挑脚手架施工工法是一种常用的高空作业工法,通过悬挑脚手架的搭设和使用,实现高空施工的安全和高效。

本文将详细介绍该工法的特点、适应范围以及施工工艺等相关内容。

二、工法特点花篮式悬挑脚手架施工工法具有以下几个特点:1. 高度可调:根据实际需求,可以自由调整悬挑脚手架的高度,适应不同高度作业的要求。

2. 灵活性好:悬挑脚手架可以进行灵活的转角和过堵处理,适用于复杂空间条件下的施工。

3. 稳定性强:悬挑脚手架结构设计合理,具有良好的稳定性,能够承受施工过程中的各种荷载。

4. 搭设简便:悬挑脚手架的搭设相对简单,投入使用快速,能够提高施工效率。

三、适应范围花篮式悬挑脚手架施工工法适用于以下范围:1. 高层建筑外墙的修缮、喷涂等作业。

2. 桥梁、烟囱等高空结构的检修和维护。

3. 山体崖壁或悬崖上的施工作业。

四、工艺原理花篮式悬挑脚手架的施工工法是基于以下工艺原理:1. 轴线分析:通过对建筑物或结构的轴线进行分析,确定悬挑脚手架的位置和数量。

2. 材料选用:根据施工需求和安全要求,选用合适的钢管和连接件作为悬挑脚手架的主要材料。

3. 系统搭设:根据设计要求和工程实际情况,按照一定的步骤和顺序进行悬挑脚手架的搭设。

4. 安全控制:在施工过程中,采取必要的安全措施,确保悬挑脚手架的稳定和施工人员的安全。

五、施工工艺花篮式悬挑脚手架的施工工艺主要包括以下几个阶段:1. 测量定位:根据施工图纸和实际情况,进行施工场地的测量和定位,确定悬挑脚手架的位置和高度。

2. 钢管切割:根据设计要求和场地实际情况,将合适长度的钢管进行切割,以满足悬挑脚手架的搭设需求。

3. 搭设基础:根据悬挑脚手架的设计要求,在施工场地上进行基础的搭设和固定,以保证悬挑脚手架的稳定性。

4. 装配组装:按照设计要求和搭设顺序,将钢管和连接件进行组装和装配,形成完整的悬挑脚手架结构。

5. 安全检查:在悬挑脚手架搭设完成后,对整个结构进行安全检查,确保施工过程中的安全性和稳定性。

花篮螺杆上拉杆件式侧壁悬挑外脚手架施工工法

花篮螺杆上拉杆件式侧壁悬挑外脚手架施工工法

花篮螺杆上拉杆件式侧壁悬挑外脚手架施工工法花篮螺杆上拉杆件式侧壁悬挑外脚手架施工工法一、前言:随着建筑施工技术的发展,外脚手架的搭建已经成为现代建筑施工中不可或缺的一项工作。

花篮螺杆上拉杆件式侧壁悬挑外脚手架施工工法是一种相对较新的外脚手架搭建工法,它的特点是结构简单、搭建快捷、安全稳定,能够提高施工效率,满足不同复杂工程的搭建需求。

二、工法特点:1. 结构简单:花篮螺杆上拉杆件式侧壁悬挑外脚手架采用了简单的连接件,将竖向螺杆与横向悬挑杆相连接,形成一个稳定的支撑结构。

2. 施工快捷:该工法不需要进行任何焊接工作,通过简单的组装就可以完成外脚手架的搭建,减少了施工时间。

3. 安全可靠:采用螺杆上拉杆的连接方式,使得外脚手架能够承受较大的荷载,保证了施工过程中的安全性和稳定性。

4. 适用性强:该工法适用于各种建筑结构,能够满足不同复杂程度的外脚手架搭建需求。

三、适应范围:花篮螺杆上拉杆件式侧壁悬挑外脚手架适用于各类建筑工程,特别适用于高层建筑、桥梁、水箱、烟囱等需要悬挑搭建的复杂结构。

四、工艺原理:花篮螺杆上拉杆件式侧壁悬挑外脚手架的施工工法与实际工程之间的联系,主要是通过螺杆上拉杆的连接方式,使得外脚手架能够在墙体上悬挑搭建,解决了传统外脚手架无法适应悬挑要求的问题。

在施工过程中,需要采取以下技术措施:1. 建立稳定的基础支撑,确保外脚手架的稳定性。

2. 组装连接件,通过花篮螺杆与上拉杆的连接方式,形成稳定的外脚手架结构。

3. 根据实际工程要求,调整螺杆和上拉杆的高度和位置,以适应不同的施工悬挑需求。

五、施工工艺:1. 按照设计要求选择适当的螺杆和上拉杆材料。

2. 拆分组装脚手架立杆,并设置固定支撑物。

3. 将螺杆与上拉杆进行连接,并调整高度和位置。

4. 安装横向悬挑杆,并通过连接件与螺杆上拉杆进行连接。

5. 进行施工安全检查,确保外脚手架的稳定和安全。

六、劳动组织:根据工程规模和施工进度,合理组织人员,配备足够的劳动力,确保施工进度和质量。

花篮螺栓悬挑脚手架施工工法(2)

花篮螺栓悬挑脚手架施工工法(2)

花篮螺栓悬挑脚手架施工工法花篮螺栓悬挑脚手架施工工法一、前言花篮螺栓悬挑脚手架施工工法是一种新型的悬挑脚手架施工工法,其主要特点在于可以提高施工效率和施工质量,减轻劳动强度,适用于大型建筑项目的高层悬挑结构施工。

二、工法特点 1. 花篮螺栓悬挑脚手架采用螺栓连接方式,悬挑长度可以灵活调整,适应各种悬挑结构的施工需求。

2.脚手架搭设简单、快速,可大幅减少施工时间和成本。

3. 花篮螺栓悬挑脚手架具有很高的稳定性和承载能力,能够满足高层悬挑结构的施工要求。

4. 该工法采用模块化设计和标准化施工工艺,便于施工操作和工程管理。

5. 花篮螺栓悬挑脚手架采用新型材质和结构,具有较长的使用寿命和良好的静力、动力性能。

三、适应范围花篮螺栓悬挑脚手架适用于高层悬挑结构的施工,如大型商业建筑、公共建筑和高层住宅等建筑项目。

四、工艺原理花篮螺栓悬挑脚手架的施工工法基于以下原理:1. 脚手架悬挂于建筑的外墙,利用螺栓进行连接,通过调节螺栓长度可以实现悬挂高度的灵活调整。

2. 脚手架的悬挑长度根据需要进行设计,并结合建筑结构进行力学计算,以保证脚手架的稳定性和承载能力。

3. 施工过程中,需要采取一系列的技术措施,确保脚手架的安全、稳定和施工质量。

五、施工工艺1. 施工前,需要进行详细的施工计划和方案编制,包括脚手架搭设序列、悬挑长度、螺栓连接方式等。

2. 搭设脚手架前,需要进行场地平整和基础处理,确保施工平稳进行。

3. 根据建筑结构确定脚手架的悬挑长度和位置,并进行螺栓的预埋。

4. 采用专业设备进行脚手架的组装和调整,确保平整度和垂直度满足设计要求。

5. 完成脚手架的搭设后,进行稳定性和承载能力的试验和检测,确保施工安全。

6. 在悬挑脚手架上进行施工作业,如安装建筑构件、进行修缮等。

六、劳动组织施工过程中需要合理组织劳动力,确保施工任务的顺利进行。

需要人员包括项目经理、技术人员、脚手架搭设人员等。

七、机具设备1. 脚手架搭设机具:包括脚手架搭设机、悬挑脚手架专用工具等。

螺栓固定式斜拉悬挑脚手架施工工法

螺栓固定式斜拉悬挑脚手架施工工法

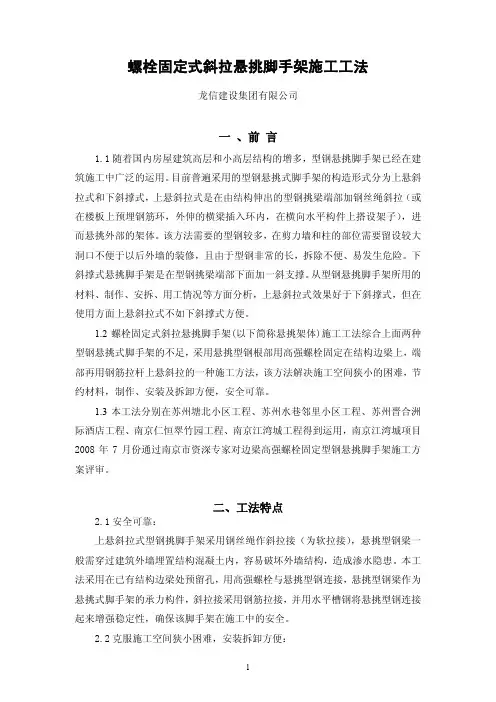

螺栓固定式斜拉悬挑脚手架施工工法龙信建设集团有限公司一、前言1.1随着国内房屋建筑高层和小高层结构的增多,型钢悬挑脚手架已经在建筑施工中广泛的运用。

目前普遍采用的型钢悬挑式脚手架的构造形式分为上悬斜拉式和下斜撑式,上悬斜拉式是在由结构伸出的型钢挑梁端部加钢丝绳斜拉(或在楼板上预埋钢筋环,外伸的横梁插入环内,在横向水平构件上搭设架子),进而悬挑外部的架体。

该方法需要的型钢较多,在剪力墙和柱的部位需要留设较大洞口不便于以后外墙的装修,且由于型钢非常的长,拆除不便、易发生危险。

下斜撑式悬挑脚手架是在型钢挑梁端部下面加一斜支撑。

从型钢悬挑脚手架所用的材料、制作、安拆、用工情况等方面分析,上悬斜拉式效果好于下斜撑式,但在使用方面上悬斜拉式不如下斜撑式方便。

1.2螺栓固定式斜拉悬挑脚手架(以下简称悬挑架体)施工工法综合上面两种型钢悬挑式脚手架的不足,采用悬挑型钢根部用高强螺栓固定在结构边梁上,端部再用钢筋拉杆上悬斜拉的一种施工方法,该方法解决施工空间狭小的困难,节约材料,制作、安装及拆卸方便,安全可靠。

1.3本工法分别在苏州塘北小区工程、苏州水巷邻里小区工程、苏州晋合洲际酒店工程、南京仁恒翠竹园工程、南京江湾城工程得到运用,南京江湾城项目2008年7月份通过南京市资深专家对边梁高强螺栓固定型钢悬挑脚手架施工方案评审。

二、工法特点2.1安全可靠:上悬斜拉式型钢挑脚手架采用钢丝绳作斜拉接(为软拉接),悬挑型钢梁一般需穿过建筑外墙埋置结构混凝土内,容易破坏外墙结构,造成渗水隐患。

本工法采用在已有结构边梁处预留孔,用高强螺栓与悬挑型钢连接,悬挑型钢梁作为悬挑式脚手架的承力构件,斜拉接采用钢筋拉接,并用水平槽钢将悬挑型钢连接起来增强稳定性,确保该脚手架在施工中的安全。

2.2克服施工空间狭小困难,安装拆卸方便:原下撑式悬挑架需在悬挑型钢梁下端制作三角式挑架作为支架,须大量材料、人力、安装不方便,施工场地狭小。

本工法与原悬挑体系相比仅型钢梁做为承力构件,高强螺栓穿过预留孔中,两边用螺帽拧固,端部加钢筋上悬斜拉,整个悬挑架体的下方施工面宽畅,施工、安装与拆除均方便。

花篮螺杆上拉杆件式侧壁悬挑外脚手架施工工法(2)

花篮螺杆上拉杆件式侧壁悬挑外脚手架施工工法(2)

花篮螺杆上拉杆件式侧壁悬挑外脚手架施工工法一、前言花篮螺杆上拉杆件式侧壁悬挑外脚手架施工工法是一种在建筑工程中常用的悬挑式脚手架施工工法,它能够有效提高施工效率和安全性。

本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及一个工程实例。

二、工法特点花篮螺杆上拉杆件式侧壁悬挑外脚手架施工工法具有以下特点:1. 操作简便:采用模块化设计,拼装和拆卸方便快捷,减少了施工工期。

2. 高稳定性:脚手架整体结构稳定可靠,能够承受较大的荷载。

3. 安全可靠:配备多种安全设施,如安全带、安全网、防护栏等,确保施工人员的安全。

4. 应用广泛:适用于多种场景和工程类型,如高层建筑、桥梁、厂房等。

三、适应范围花篮螺杆上拉杆件式侧壁悬挑外脚手架施工工法适用于以下场景:1. 高层建筑施工中的外壁施工、玻璃幕墙施工等。

2. 桥梁和厂房等大跨度结构的悬挑式施工。

3. 需要高效施工、提高施工效率和安全性的工程。

四、工艺原理花篮螺杆上拉杆件式侧壁悬挑外脚手架施工工法基于以下原理:1. 结构原理:脚手架采用花篮螺杆作为支撑点,通过上拉杆承载荷载并提供支持。

2. 联接原理:采用件式搭接方式,通过连接件将各个组件连接起来,形成整体结构。

3. 脚手架定位原理:通过螺杆调节脚手架的高度和水平度,使其与建筑物对齐。

五、施工工艺花篮螺杆上拉杆件式侧壁悬挑外脚手架施工工法的施工工艺包括以下步骤:1. 筹备工作:确定工程需求,准备安全设备和施工材料。

2. 搭设立杆:按照设计要求,安装立杆并使用水平仪调整垂直度和水平度。

3. 拼装组件:根据脚手架设计图纸,将各个组件拼装在立杆上,同时设置横梁和斜支撑。

4. 联接固定:采用连接件将各个组件连接起来,并使用螺栓进行紧固。

5. 调整高度:通过花篮螺杆调节脚手架的高度,确保与建筑物对齐。

6. 安装扶手和防护栏:在合适的位置安装扶手和防护栏,并进行检查确认其安全性。

01花篮式拉杆悬挑脚手架施工方案

01花篮式拉杆悬挑脚手架施工方案

无锡碧桂园C地块I标段总承包工程花篮拉杆式悬挑脚手架施工方案江苏南通二建集团有限公司2013年9月16日目录一、编制依据 (2)二、工程概况 (2)三、现场情况和要求 (3)四、脚手架方案的选择 (3)五、外架形式 (3)六、花篮拉杆式悬挑脚手架具体构造 (5)七、悬挑架加工制作 (13)八、悬挑架安装 (18)九、架体搭设 (21)十、架体搭设、使用、拆除要求 (21)十一、外挑防护架 (23)十二、脚手架安全管理 (24)十三、脚手架设计计算 (25)十四、附图 (32)花篮拉杆式悬挑脚手架施工方案一、编制依据1、本工程施工图纸。

2、有关现行国家、省、市施工规范及验收标准。

3、有关现行国家、省、市施工现场安全文明施工、环境保护、职业健康管理规定。

4、我公司管理手册、程序文件、作业指导书及支持性文件。

附表:本工程采用规范及标准1、无锡碧桂园C地块总承包工程,位于无锡锡东新城,紧邻无锡高铁东站。

C地块项目总建筑面积约23.9893万平方米,北为环湖西路、西为润锡路、东为锦安路、南为丹山路。

2、本项目I 标段总承包工程包括8栋18~25层高层住宅【3号楼(23层)、4号楼(25层)、7号楼(18层)、8号楼(18层)、11号(18层)、12号楼(18层)、14号楼(18层)、15号楼(18层)】,以及1层商铺、配电房等配套房,下设一大型地下室(地下一层)、室外工程、道路工程、永久围墙、附属工程等。

3、总建筑面积122,979.70M2,其中地下室33,400.00M2,其中人防地下15000M2。

4、3号楼(15051.90M2)、4号楼(17932.10M2)、7号楼(4918.10M2)、8号楼(11650.50M2)、11号(4918.10M2)、12号楼(12355.90M2)、14号楼(12355.90M2)、15号楼(6009.50M2)、以及1层商铺(1428.20M2+1848.30M2)、配电房等配套房(1111.20M2)。

新型花篮拉杆工具式悬挑架施工工法

新型花篮拉杆工具式悬挑架施工工法

新型花篮拉杆工具式悬挑架施工工法本工法适用于高层建筑主体结构四周悬挑阳台较少的建筑,尤其适用于框架结构。

传统的悬挑式钢管扣件外脚手架存在一些问题,如浪费工字钢材料、不便于后续施工等。

为了解决这些问题,花篮拉杆式脚手架应运而生。

该工法通过组织技术人员进行攻关,形成了一套完整的施工工艺。

该工法的特点包括操作方便、适应范围广、安全可靠等。

与传统的钢丝绳卸载施工方法不同,本工法采用Φ20钢筋连接梁端上部,并通过花篮螺栓拧紧受力,可以起到固定、卸荷、减轻钢梁支座弯矩作用。

与常规使用的钢丝绳比较,花篮螺栓和钢筋可回收二次利用,更安全、经济合理,降低成本。

本工法将传统工字钢悬挑梁受力变为简支梁受力,工字钢截面特征呈对称,受力明确,钢梁尾端用螺栓固定,钢梁悬挑端上部由花篮螺栓拧紧受力,属于轴心受力的最佳状态,抗弯性能较好。

同时,本工法改变了传统型钢梁在楼面锚固的施工方法,采用型钢挑梁由螺栓固定在建筑物上,悬挑钢梁长度比传统悬挑钢梁缩短一半以上,降低了成本,而且不必伸入建筑物内,无需墙面预留洞口,墙面施工时无须再次封补,对后续作业楼层面地坪施工不影响,无需等悬挑钢梁拆除后再进行地坪施工,降低了洞口渗水的质量通病又缩短了工期。

本工法的悬挑钢梁上部基本与混凝土楼层面持平,铺上旧模板后防护到位,便于清理。

施工工艺流程包括悬挑架结构体系的组装、挑梁固定、斜拉杆固定、钢板连接、花篮螺栓拧紧等步骤。

操作要点是要注意安全、正确使用工具、严格按照工艺流程进行施工等。

该工法已经在XXX、XXX等项目中得到了成功应用,获得了实用新型专利和QC二等奖。

5.2 悬挑架准备工作在开始搭设悬挑架之前,需要熟悉工程建筑结构施工图并编制悬挑架及脚手架施工组织设计。

根据施工图确定脚手架分段高度,每段高度不应超过28米。

确定悬挑架沿建筑物纵向间距,使用类型和数量。

如果现场情况与设计型号不符,应及时与技术部门沟通协调并修改设计。

在此基础上绘制悬挑脚手布置平面图和剖面图,作为施工组织内容之一。

花篮式悬挑脚手架施工方案

花篮式悬挑脚手架施工方案

花篮式悬挑脚手架施工方案1. 引言花篮式悬挑脚手架是一种常用的施工工具,广泛应用于高层建筑的施工过程中。

本文将介绍花篮式悬挑脚手架的施工方案,包括搭建、使用和拆除等环节,以确保施工过程的安全和顺利进行。

2. 施工准备在开始施工前,需要进行充分的准备工作,包括材料准备、工具准备和施工场地的检查等。

2.1 材料准备花篮式悬挑脚手架的主要材料包括钢管、连接件、扣件、脚轮等。

在施工前,需要确保所有材料的质量符合标准要求,并做好储存和保养工作。

2.2 工具准备常用的工具包括扳手、螺丝刀、钢锤等。

在施工前,需要检查这些工具的状态,确保能够正常使用。

2.3 施工场地检查施工前需要对施工场地进行检查,确保地面平整、稳固,并清理掉障碍物。

同时需要检查天气状况,避免在恶劣天气下进行施工。

3. 搭建花篮式悬挑脚手架搭建花篮式悬挑脚手架的过程包括选址、安装花篮和悬挑杆、搭设支撑结构等环节。

3.1 选址在选址过程中,需要考虑施工范围、施工高度以及周围环境。

选址时应选择平稳、坚固的地面,并确保周围无障碍物或危险因素。

3.2 安装花篮和悬挑杆首先,将花篮安装在悬挑杆上,并确保花篮能够牢固地固定在悬挑杆上。

然后,将悬挑杆依次连接起来,形成整个悬挑脚手架的结构。

3.3 搭设支撑结构在花篮式悬挑脚手架的搭建过程中,需要搭设支撑结构,以确保整个脚手架具有足够的稳定性和承载力。

支撑结构包括主杆、副杆、水平杆等。

4. 使用花篮式悬挑脚手架在花篮式悬挑脚手架已经搭建完成后,可以开始使用。

使用过程中需要注意安全事项,确保工人能够在安全和稳定的环境下进行施工。

4.1 安全防护在使用花篮式悬挑脚手架时,必须按照规定佩戴安全帽、安全带等个人防护装备,确保工人的人身安全。

同时,还应设置警戒标志,警示周围人员注意施工区域。

4.2 负荷限制花篮式悬挑脚手架的负荷限制是指该脚手架能够承受的最大负荷。

在使用脚手架时,必须严格控制负荷,避免超过负荷限制,以防止发生意外。

花篮螺栓上拉杆组合式悬挑脚手架专项施工方案(专家论证通过)

花篮螺栓上拉杆组合式悬挑脚手架专项施工方案(专家论证通过)
