电力电缆敷设及注意事项共64页
电力电缆敷设方法说明书
电力电缆敷设方法说明书一、概述本说明书旨在介绍电力电缆的敷设方法，以确保电缆安全、可靠地使用。
请按照以下步骤进行电力电缆敷设。
二、材料准备1. 电力电缆：根据具体需求选择合适的电力电缆，确保电缆规格符合要求；2. 电缆接头：根据电缆规格选择适当的电缆接头，确保接头质量可靠；3. 绝缘胶带：用于电缆接头绝缘处理，提高绝缘性能；4. 接地装置：用于电缆的接地处理，确保安全可靠；5. 绑扎带、标签等辅助材料。
三、敷设步骤1. 确定敷设路径：根据工程实际需求，确定电力电缆的敷设路径，避免与其他电缆、管道等相互干扰；2. 敷设沟槽：挖掘合适的沟槽，确保沟槽宽度、深度符合电缆规格要求；3. 埋设导管：根据电力电缆规格和沟槽尺寸，埋设合适的导管，确保导管内电缆有足够的空间；4. 敷设电缆：将电缆安装入导管中，避免弯曲过度或受到损坏；5. 电缆接头处理：根据接头类型和规格，按照接头说明正确连接电缆接头，确保连接牢固可靠；6. 绝缘处理：使用绝缘胶带对电缆接头进行绝缘处理，提高绝缘性能；7. 接地处理：按照规范要求，对电缆进行接地处理，确保电缆安全使用；8. 固定电缆：使用绑扎带或支架等辅助工具，将电缆固定在导管内，避免晃动或磨损；9. 敷设标识：在电缆上粘贴标签，标明电缆信息和敷设日期。
四、注意事项1. 敷设时避免与其他电缆、管道等相互干扰，确保敷设路径清晰；2. 在挖掘沟槽时要保持坡度适当，确保电缆在沟槽中的稳定性；3. 使用合适的工具、设备进行电缆的敷设，避免损坏电缆；4. 接头处理时要按照规范要求操作，确保连接牢固可靠；5. 接地处理要符合相关规范，确保电缆安全运行；6. 在固定电缆时要避免过紧或过松，确保电缆处于稳定状态；7. 在敷设完成后，对电缆进行检查，确保整个敷设工作符合要求；8. 在完成敷设后，及时清理工作现场，确保安全整洁。
五、总结本说明书简要介绍了电力电缆的敷设方法，希望能够对电缆敷设工作提供参考和指导。

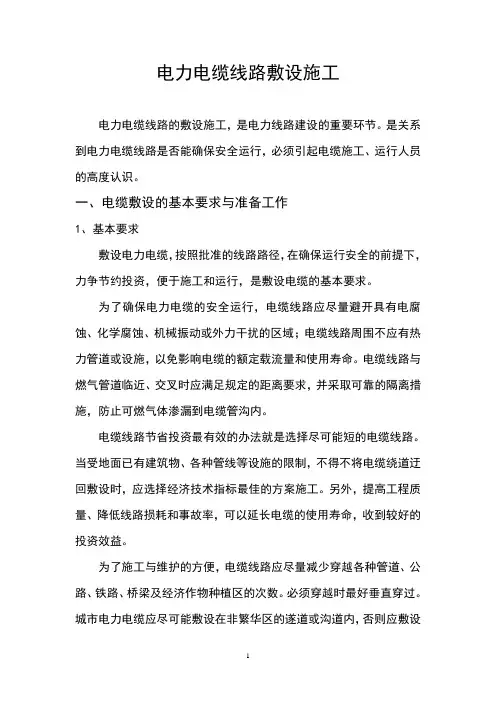

电力电缆敷设
电力电缆线路敷设施工电力电缆线路的敷设施工，是电力线路建设的重要环节。
是关系到电力电缆线路是否能确保安全运行，必须引起电缆施工、运行人员的高度认识。
一、电缆敷设的基本要求与准备工作1、基本要求敷设电力电缆，按照批准的线路路径，在确保运行安全的前提下，力争节约投资，便于施工和运行，是敷设电缆的基本要求。
为了确保电力电缆的安全运行，电缆线路应尽量避开具有电腐蚀、化学腐蚀、机械振动或外力干扰的区域；电缆线路周围不应有热力管道或设施，以免影响电缆的额定载流量和使用寿命。
电缆线路与燃气管道临近、交叉时应满足规定的距离要求，并采取可靠的隔离措施，防止可燃气体渗漏到电缆管沟内。
电缆线路节省投资最有效的办法就是选择尽可能短的电缆线路。
当受地面已有建筑物、各种管线等设施的限制，不得不将电缆绕道迂回敷设时，应选择经济技术指标最佳的方案施工。
另外，提高工程质量、降低线路损耗和事故率，可以延长电缆的使用寿命，收到较好的投资效益。
为了施工与维护的方便，电缆线路应尽量减少穿越各种管道、公路、铁路、桥梁及经济作物种植区的次数。
必须穿越时最好垂直穿过。
城市电力电缆应尽可能敷设在非繁华区的遂道或沟道内，否则应敷设在非繁华区的人行道下面。
在市区及新规划的地区敷设电缆时，应考虑到电缆线路附近的发展规划，尽量避免电缆线路因建设需要而迁移。
电力电缆的敷设方式有以下几种：（1）地下直埋敷设（2）地下隧道或沟道内敷设（3）室内的墙壁或天棚上敷设（4）桥梁或构架上敷设（5）水泥排管内敷设（6）水下敷设以上各种敷设方式各有优缺点，选用哪种敷设方式，应根据具体实际情况决定，一般要考虑城市（单位）发展规划，现有建筑物密度，电缆线路长度，电缆根数及周围环境的影响等。
电缆直埋敷设：是最经济又最广泛采用的敷设方式，它适用于郊区和车辆通行不太频繁的地区。
对于发电厂、变电所及一般工矿企业内部的电缆，室内部分可敷设在电缆沟或专门的电缆夹层内的电缆支架上。
当出线电缆太多（一般为40根）时，应考虑修建电缆隧道。

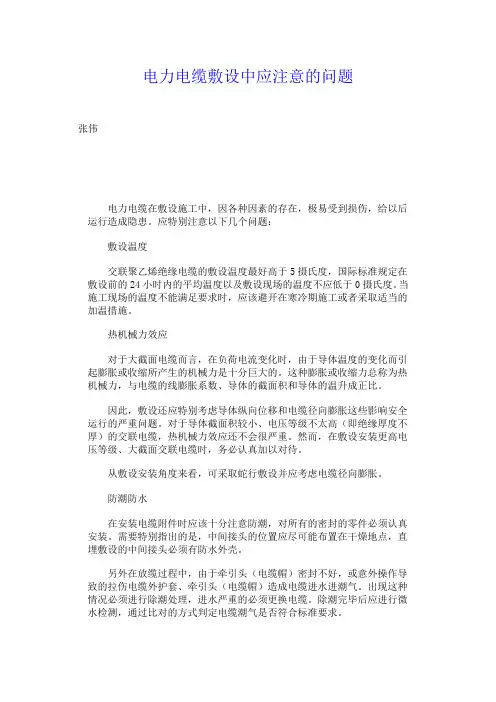

电力电缆敷设中应注意的问题
电力电缆敷设中应注意的问题张伟电力电缆在敷设施工中，因各种因素的存在，极易受到损伤，给以后运行造成隐患。
应特别注意以下几个问题：敷设温度交联聚乙烯绝缘电缆的敷设温度最好高于5摄氏度，国际标准规定在敷设前的24小时内的平均温度以及敷设现场的温度不应低于0摄氏度。
当施工现场的温度不能满足要求时，应该避开在寒冷期施工或者采取适当的加温措施。
热机械力效应对于大截面电缆而言，在负荷电流变化时，由于导体温度的变化而引起膨胀或收缩所产生的机械力是十分巨大的。
这种膨胀或收缩力总称为热机械力，与电缆的线膨胀系数、导体的截面积和导体的温升成正比。
因此，敷设还应特别考虑导体纵向位移和电缆径向膨胀这些影响安全运行的严重问题。
对于导体截面积较小、电压等级不太高（即绝缘厚度不厚）的交联电缆，热机械力效应还不会很严重。
然而，在敷设安装更高电压等级、大截面交联电缆时，务必认真加以对待。
从敷设安装角度来看，可采取蛇行敷设并应考虑电缆径向膨胀。
防潮防水在安装电缆附件时应该十分注意防潮，对所有的密封的零件必须认真安装。
需要特别指出的是，中间接头的位置应尽可能布置在干燥地点，直埋敷设的中间接头必须有防水外壳。
另外在放缆过程中，由于牵引头（电缆帽）密封不好，或意外操作导致的拉伤电缆外护套、牵引头（电缆帽）造成电缆进水进潮气。
出现这种情况必须进行除潮处理，进水严重的必须更换电缆。
除潮完毕后应进行微水检测，通过比对的方式判定电缆潮气是否符合标准要求。
其他应注意的问题电缆盘吊装在放线装置上，放线装置最好带有一定的刹车装置，若无，应采取人工等措施，保证电缆匀速放出。
在电缆入口处，尽可能利用各种滑轮组合，托好电缆，保证电缆以不低于规定的弯曲半径和允许的侧压力进入，防止电缆损伤。
在敷设路径落差较大或弯曲较多时，即使牵引力做过计算，也很可能在实际敷设中超过允许值，因此，必须在牵引钢丝绳和牵引头之间串联一个测力仪，随时核实拉力。
严格注意牵引速度和履带输送机速度保持一致，速度的一致性，是保证电缆敷设质量的关键，两者的微小差别，会直接反映到电缆的外护套上，易造成拉破或鼓起等问题。

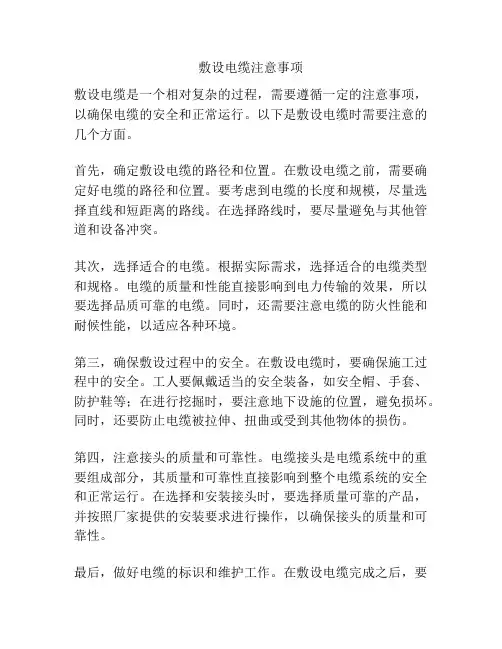

敷设电缆注意事项
敷设电缆注意事项敷设电缆是一个相对复杂的过程，需要遵循一定的注意事项，以确保电缆的安全和正常运行。
以下是敷设电缆时需要注意的几个方面。
首先，确定敷设电缆的路径和位置。
在敷设电缆之前，需要确定好电缆的路径和位置。
要考虑到电缆的长度和规模，尽量选择直线和短距离的路线。
在选择路线时，要尽量避免与其他管道和设备冲突。
其次，选择适合的电缆。
根据实际需求，选择适合的电缆类型和规格。
电缆的质量和性能直接影响到电力传输的效果，所以要选择品质可靠的电缆。
同时，还需要注意电缆的防火性能和耐候性能，以适应各种环境。
第三，确保敷设过程中的安全。
在敷设电缆时，要确保施工过程中的安全。
工人要佩戴适当的安全装备，如安全帽、手套、防护鞋等；在进行挖掘时，要注意地下设施的位置，避免损坏。
同时，还要防止电缆被拉伸、扭曲或受到其他物体的损伤。
第四，注意接头的质量和可靠性。
电缆接头是电缆系统中的重要组成部分，其质量和可靠性直接影响到整个电缆系统的安全和正常运行。
在选择和安装接头时，要选择质量可靠的产品，并按照厂家提供的安装要求进行操作，以确保接头的质量和可靠性。
最后，做好电缆的标识和维护工作。
在敷设电缆完成之后，要对电缆进行标识，标明电缆的种类、规格、用途等信息。
这有助于日后的维护和检修工作。
同时，要定期进行电缆的维护和检修，检查电缆的连接处是否松动，电缆外皮是否破损，以确保电缆的正常运行和使用寿命。
敷设电缆需要细心和耐心，遵循正确的操作流程和注意事项。
只有做到这些，才能保证电缆的安全和正常运行。
希望以上几点能对大家敷设电缆时有所帮助。
施工现场电缆敷设注意事项详解
施工现场电缆敷设注意事项详解电缆敷设是施工现场中一个非常重要的环节，它涉及到电力传输和设备运行的安全性。
因此，在电缆敷设过程中，我们需要引起足够的重视，并且遵循一系列的注意事项。
本文将详细介绍施工现场电缆敷设的注意事项，以确保工程的顺利进行。
一、施工前准备1.确定电缆线路在开始敷设电缆之前，我们首先需要确定电缆线路。
这包括确定电缆的种类、规格和敷设路径。
根据工程的需求和设计要求，我们要选择合适的电缆类型，并根据实际情况规划好电缆的敷设路径。
2.检查设备和材料在敷设电缆之前，我们需要仔细检查所使用的设备和材料。
设备应符合安全标准，并正常工作。
电缆、接头、保护管等材料应质量可靠，并且符合相关标准。
如果发现任何质量问题，应及时更换或修复。
3.制定施工方案为了确保施工的顺利进行，我们需要制定详细的施工方案。
方案应包括电缆敷设的具体步骤、使用的设备和材料、安全措施等。
同时，还应根据实际情况制定应急预案，以应对可能出现的问题和风险。
二、安全注意事项1.安全防护在电缆敷设过程中，我们必须始终牢记安全第一的原则。
施工人员应穿戴好安全防护装备，包括安全帽、防护眼镜、防护手套等。
同时，应设置明显的安全警示标志，提醒其他人员注意安全。
2.实施安全措施为了保障施工人员和设备的安全，我们需要实施一系列的安全措施。
在电缆敷设过程中，应合理布置工作区域，保持通道畅通。
为施工人员提供合适的作业环境，并定期进行安全培训，提高施工人员的安全意识和应对突发情况的能力。
三、电缆敷设注意事项1.敷设前处理在敷设电缆之前，我们需要对敷设路径进行清理和处理。
清除杂物和障碍物，确保电缆能够顺利敷设。
同时，要检查敷设路径是否有电磁干扰源，并采取相应的屏蔽措施。
2.缆管敷设在敷设电缆的过程中，我们通常会使用缆管进行保护和管理。
敷设缆管时，应注意缆管与地面的垂直度和水平度，避免过度弯折或拉长，以免影响电缆的传输性能。
同时，要确保缆管与地下管线之间有足够的间隔，以防止意外损坏。
电力电缆安装注意事项)
电力电缆安装注意事项)1.设计评估：在进行电力电缆安装前，需要进行详细的设计评估，包括电力负荷、电缆规格、导线截面积、敷设方式等。
这些评估对于决定电缆的型号、规格、敷设方式等具有重要意义。
2.电缆选择：根据电力负荷和安装环境的要求，选择适当的电缆类型和规格。
电力电缆常见的类型有铅套电缆、交联聚乙烯电缆等。
不同类型的电缆适用于不同的环境和电流负荷。
3.电缆敷设：电力电缆的敷设要符合相关的标准和规范。
敷设时要避免电缆受力过大、弯曲半径不够、挤压等情况，以免损坏电缆。
4.引入线与进线安装：对于大型电力系统，需要设计拱形或钢管等引入线，以确保电缆的安全敷设。
5.电缆的绝缘和屏蔽：在敷设电缆时，要注意其绝缘和屏蔽效果，以防止电缆接地、漏电等问题。
6.接地:要确保电缆的良好接地，防止地电位升高和接地电流过大，保证电力系统的安全运行。
7.电缆连接:电缆连接要按照设计和规范要求进行，避免接触不良和插头接地不良等问题。
8.电缆保护:为了防止外力损坏，需要在电缆上方设置保护层，如管道、护板等。
9.施工条件:电力电缆安装应在相对干燥、温度适宜的环境中进行施工，避免雨水渗入、温度过高或过低对电缆造成损伤。
10.标识:在电缆安装结束后，要对电缆进行标识，以便于日后的管理和维护。
11.质量检验:安装完毕后，要进行电缆质量检验，以确保安装质量符合要求。
12.定期检查和维护:对于已安装的电缆，要定期进行检查和维护，如检测绝缘电阻、温度、接线等。
综上所述，电力电缆安装是一个复杂的过程，需要严格按照规范和标准进行。
只有在安装过程中遵循以上注意事项，才能保证电力电缆的安全可靠，以确保电力系统的正常运行和供电安全。
电缆敷设施工方法
电缆敷设施工方法电缆的敷设是电力、通信、广播电视等领域中重要的基础工作。
正确的敷设方法可保证电缆的正常运行与使用寿命，因此在施工过程中应严格遵循相关规范和标准。
本文将介绍电缆敷设的方法及相关注意事项。
一、敷设前的准备工作在进行电缆敷设前，有几项准备工作是必不可少的。
首先，需要对敷设线路进行测量，确定敷设路径和长度。
其次，要进行地质勘探和地下管线勘察，确保敷设区域的地质情况和地下管线的位置。
最后，要准备好需要使用的材料和工具，如电缆保护管、接头、绝缘带、终端头等。
二、敷设基本步骤及方法1. 施工方案确定：根据敷设线路的特点和实际情况，制定合理的施工方案，包括敷设路径、敷设方法和施工步骤等内容。
2. 排除障碍物：在进行电缆敷设前，需要清理敷设线路上的障碍物，如石块、淤泥等。
同时，要确保敷设线路的通畅和平整。
3. 埋设保护管：根据设计要求和现场实际情况，选择合适的电缆保护管进行埋设。
保护管的规格和材质应符合相关标准，保证电缆的安全性和使用寿命。
4. 敷设电缆：在保护管内逐段敷设电缆，注意电缆的弯曲半径和敷设的拉力，避免对电缆造成损伤。
同时，要注意电缆的测量和标识，以便后期的维护和管理。
5. 连接接头：根据电缆的需要，进行接头的连接和固定。
连接接头时，应使用合适的工具和方法，确保接头的稳固和电气连通性。
6. 测试和调试：在敷设完毕后，进行电缆的测试和调试，确保其正常运行。
测试内容包括电阻测试、绝缘测试、局部放电测试等。
三、注意事项在进行电缆敷设时，还需注意以下几点：1. 严禁施工过程中进行乱扔垃圾、乱挖乱损破坏环境行为，保持施工现场的整洁和安全。
2. 严格遵守施工规范和标准，确保电缆的安全和可靠性。
3. 对于特殊地质情况，如软土地区或有地下水位的地方，应采取相应的加固措施，并进行防水处理。
4. 敷设电缆时应注意绝缘带的使用，确保接头的绝缘性能。
5. 在施工过程中，要随时注意安全，采取必要的防护措施，避免事故的发生。
详解电力电缆线路常见敷设方式及其要求
详解电⼒电缆线路常见敷设⽅式及其要求⼩筱寄语电友你好和往期内容有重复希望⼤家谅解，其中穿插以前内容。
汇总来⾃各⽅电友总结!感谢！不喜勿喷底部找⼩筱⽂章底部找⼩筱⽂章电⼒交流2群 490903491电⼒电缆线路的敷设⽅式及其要求1. 电⼒电缆线路的敷设⽅式（1）直接埋设在地下，这是最通⾏和最经济的敷设⽅法。
（2）敷设在电缆沟内，⽤于多条电缆的敷设。
电缆沟虽然当时投资⽐直埋较⼤，但其便于进⾏温度监视和采取通风降温措施，改善其散热条件。
另外，电缆沟还具有便于电缆检修、新设、更换以及有利于防⽌外⼒损伤和故障测寻、修复等优点。
（3）安装在电缆隧道内，当在发电⼚或变电站出线电缆很多或并列敷设条数较多（如20~40条以上时）的地区敷设电缆时，应考虑建造电缆隧道。
建造电缆隧道虽然建设时投资⼤、⼯期长、建筑材料耗费多，⽽且带来通风、防⽕、防漏⽔等⼤量问题，但是它具有以下优点：1）⼤量地减少了电缆线路所占道路断⾯（⾛廊）。
2）减少对电缆的外⼒破坏和机械损伤。
3）消除因⼟壤中有害物质引起的保护层化学腐蚀。
4）检修或更换电缆迅速⽅便。
5）随时可以增放新电缆，⽽且不必掘开路⾯。
（4）敷设在电缆排管内，当较多电缆通过市区街道时，直埋对电缆压⼒⼤，⼜不适宜建造电缆沟和隧道，可建造电缆排管，造价低于隧道，但⼜具有许多隧道的优点，还不必考虑防⽕问题。
（5）敷设在电缆托架上，是⼚区内电缆安装的新形式，⼚区内（尤其是发电⼚或化⼯⼚内）管线很多，建筑电缆沟已很困难，⼜常常因为热管道的跑汽、跑⽔⽽损伤电缆，因⽽在⼚区内采取电缆托架架空安装来代替电缆沟。
（6）架空安装，由于近年塑料电缆的发展，电缆的重量减轻，把电缆吊挂在吊线上（或固定在杆塔上）的⽅式逐渐得到应⽤。
架空电缆和埋在地下的电缆相⽐，易受外界的影响，不够美观，但建设费⽤较低。
2. 电⼒电缆线路敷设的安全技术要求（1）电缆直接敷设在地下的安全技术要求1）电缆的埋设深度不应⼩于0.7m，通过农⽥时埋设深度不⼩于1.2m。
敷设电缆的安全注意事项
敷设电缆的安全注意事项1）架设电缆轴架的地方必须平整坚实，支架必须采用有底盘支架，不得用千斤顶代替。
临时搭设的支架必须用两只三角架架设转轴，必要时电缆轴架应设置临时地错。
2）采用撬动电缆轴的边框展放电缆，不得用力过猛，不要将身体伏在边框上面，同时应有制动措施，防止边框滑脱、折坏。
3）牵引电缆，速度宜慢，力量均匀，速度平稳，不得猛拉猛跑，看轴人员不得站在电缆轴的前面。
4）敷设时，处于转角地段的人员必须站在电缆弯曲的外侧，切不可站于内侧，以防挤伤摔倒。
5）电缆穿管时，操作人员必须做到：送电缆时，手不可离管口太近，以防对方拉拽过猛而挤手：迎电缆时，眼及身体各个部位不可直对管口，以防戳伤。
6）人工滚动电缆时，应站于轴架的侧面且不宜超过电缆轴的中心，以防压伤。
上下坡时，必须在轴心孔中穿钢管，在钢管两端系绳拉拖，中途停止时，应用楔子制动卡住，并把绳子系在可靠固定处。
7）车辆运输电缆时，电缆应放在车箱前方，并用钢索、木楔固定，防止起动或刹车时滚动或撞击。
8）在已送电运行的变电站室或生产车间敷设电缆时，必须做到电缆所进人的柜和涉及到的柜停电，且须有专人看管或上锁。
操作人员应有防止触及带电设备的措施。
在任何情况下与带电体的操作安全距离，低压不得小于1m，高压应大于2m。
9）在道路附近或较繁华地段电缆施工时，要设置栏杆或标志牌，夜间要设置红色标志灯。
10）在隧道或竖井内敷设电缆，临时照明用的电源其电压不得大于36V。
工作时必须戴安全帽。
11）装卸电缆时，不允许将吊索直接穿入轴心孔内或直接吊装轴盘，应将钢管穿人轴心孔，吊索套在钢管的两端吊装，其钢管强度应满足电缆重量的需要。
12）采用斜面装卸车时，应将钢管穿入轴心孔内并用钢索或大绳套好系在牢固地方作为保护：滚上或滚下时，任何人不得站于斜面的下面，应站立于轴盘的两测滚动电缆，以防脱落。
保护钢索或大绳必须有良好可靠的制动装置，如用树、地锚等。
电力电缆敷设规程
电力电缆敷设规程1.施放电缆前，要检查电缆外观及封头是否完好无损，施放时注意电缆盘的旋转方向，不要压扁或刮伤电缆外护套，在冬季低温时切勿以摔打方式来校直电缆，以免绝缘、护套开裂。
2.电缆敷设前进行绝缘摇测或耐压试验。
1kV以下电缆，用1kV摇表摇测线间及对地的绝缘电阻应不低于10MΩ。
3~10kV电缆应事先作耐压和泄漏试验，试验标准应符合国家和当地供电部门规定。
敷设前仍需用2.5kV摇表测量绝缘电阻是否合格并做好记录。
3. 直埋电缆敷设：3.1 清除沟内杂物，铺完底沙或细土。
3.1.2 电缆敷设3.1.2.1 电缆敷设可用人力拉引或机械牵引。
采用机械牵引可用电动绞磨电缆敷设时，应注意电缆弯曲半径应符合规范要求。
3.1.2.2电缆在沟内敷设应有适量的蛇型弯，电缆的两端、中间接头、电缆井内、过管处、垂直位差处均应留有适当的余度。
3.1.3 铺砂盖砖：电缆上下分别铺盖10cm砂子或细土，然后用砖或电缆盖板将电缆盖好，覆盖宽度应超过缆两侧5cm。
使用电缆盖板时，盖板应指向受电方向。
3.1.4 埋标桩：电缆的拐弯、接头、交叉、进出建筑物等地段应设明显方位标桩。
直线段应适当加工工业设标桩。
标桩露出地面以15cm为宜。
3.2 电缆沿支架、桥架敷设：3.2.1 水平敷设3.2.1.1 敷设方法可用人力或机械牵引。
3.2.1.2电缆沿桥架或托盘敷设时，应单层敷设，排列整齐。
不得有交叉，拐弯处应以最大截面电缆允许弯曲半径为准。
3.2.1.3 不同等级电压的电缆应分层敷设，高压电缆应敷设在上层。
3.2.1.4 同等级电压的电缆沿支架敷设时，水平净距不得小于35mm。
3.2.2 垂直敷设。
3.2.2.1 垂直敷设，有条件最好自上而下敷设。
土建未拆吊车前，将电缆吊至楼层顶部。
敷设时，同截面电缆应先敷设低层，后敷设高层，要特别注意，在电缆轴附近和部分楼层应采取防滑措施。
3.2.2.2 自下而上敷设时，低层小截面电缆可用滑轮大绳人力牵引敷设。
电力电缆敷设及注意事项
电力电缆敷设及注意事项一、电缆的敷设、安装电缆的敷设、安装应严格遵守GB50168《电气装置安装工程电缆线路施工及验收规范》，并应由取得资格证书的、有实际工作经验的人员担任。
1、电力电缆敷设线路选择的原则：安全：应避开市政施工等需经常动土开挖的地方；应避免交叉;应避开含酸、碱强腐蚀性(敷设环境应是中性)或杂散电流电化学腐蚀等严重影响的地段；未有防护措施前，避开白蚁危害地带、热源影响和易受外力损伤的区段；电缆应避免受震，注意防火。
2、电缆与地下管道的距离管道类别平行交叉热力管道 2m 0.5m其他管道 0.5m 0.5m3、电缆直埋深度(隧道支架层间)及相互距离电缆电压等级直埋深度相互距离支架层间距离10kV及以下 > 0.7m 0.1m 0.2m20~35kV > 0.8m 0.25m 0.25m110kV > 1.0m 2D+50mm -----电缆敷设前应按下列要求进行检查。
一、电缆通道畅通，排水良好。
金属部分的防腐层完整、隧道内照明、通风符合要求。
二、电缆型号、电压、规格应符合设计要求。
三、电缆外观应无损伤、绝缘良好，当对电缆的密封有怀疑时，应进行潮湿判断；直埋电缆和水底电缆应符合设计要求。
四、电缆放线架放置稳妥，钢轴的强度和长度应与电缆盘重量和宽度相配合。
五、敷设前应按设计和实际路径计算每根电缆长度，合理安排每盘电缆，减少电缆接头。
六、在带电区域内敷设电缆，应有可靠的安全措施。
三相四线制系统中应采用四芯电力电缆，不应采用三芯电缆另加一根单芯电缆或以导线、电缆金属护层作为中心线。
并联使用电缆的电力电缆其长度、型号、规格宜相同。
电力电缆在终端头与接头附近宜留有备用长度。
二、电力电缆的敷设使用电缆弯曲半径的控制电缆弯曲时，外侧受拉伸，内侧被拉挤压。
由于电缆材料和电缆结构特性的原因，电缆承受弯曲有一定的限度，过度的弯曲，将造成绝缘和护套层的损伤，甚至使该段电缆完全破坏。
各种电缆允许弯曲半径见下表。
电缆敷设施工要点
电缆敷设施工要点（1）施工流程施工准备→电缆桥架敷设→电缆敷设→绝缘测试→标志牌（2）技术措施1）施工前应对电缆进行详细检查，规格、型号、截面、电压等级均须符合要求，外观无扭曲、坏损等现象。
2）电缆敷设前进行绝缘测定。
如工程采用1kV以下电缆，用1kV摇表摇测线间及对地的绝缘电阻不低于10MΩ。
摇测完毕，应将芯线对地放电。
3）电缆测试完毕，电缆端部应用橡皮包布密封后再用胶布包好。
4）电缆敷设机具的配备：采用机械放电缆时，应将机械安装在适当位置，并将钢丝绳和滑轮安装好。
人力放电缆时将滚轮提前安装好。
5）临时联络指挥系统的设置a.线路较短或室外的电缆敷设，可用无线电对讲机联络，手持扩音喇叭指挥。
b.高层建筑内电缆敷设，可用无线电对讲机作为定向联络，简易电话作为全线联络，手持扩音喇叭指挥（或采用多功能扩大机，它是指挥放电缆的专用设备）。
6）在桥架上多根电缆敷设时，应根据现场实际情况，事先将电缆的排列用表或图的方式画出来，以防电缆交叉和混乱。
7）电缆的搬运及支架架设a.电缆短距离搬运，一般采用滚动电缆轴的方法。
滚动时应按电缆轴上箭头指示方向滚动。
如无箭头时，可按电缆缠绕方向滚动，切不可反缠绕方向滚动，以免电缆松驰。
b.电缆支架的架设地点的选择，以敷设方便为原则，一般应在电缆起止点附近为宜。
架设时，应注意电缆轴的转动方向，电缆引出端应在电缆轴的上方。
（3）主要施工方法1）电缆敷设a.水平敷设●敷设方法可用人力或机械牵引。
●电缆沿桥架或线槽敷设时，应单层敷设，排列整齐，不得有交叉。
拐弯处应以最大截面电缆允许弯曲半径为准。
电缆严禁绞拧、护层断裂和表面严重划伤。
●不同等级电压的电缆应分层敷设，截面积大的电缆放在下层，电缆跨越建筑物变形缝处，应留有伸缩余量。
●电缆转弯和分支应有序叠放，排列整齐。
b.垂直敷设●垂直敷设，有条件时最好自上而下敷设。
土建拆吊车前，将电缆吊至楼层顶部。
敷设时，同截面电缆应先敷设底层，后敷设高层，应特别注意，在电缆轴附近和部分楼层应采取防滑措施。
电线电缆敷设方式方法和注意事项
电线电缆敷设方式方法和注意事项电缆敷设是指沿经勘査的路由布放、安装电缆以形成电缆线路的过程。
根据使用场合，可分为架空、地下（管道和直埋）、水底、墙壁和隧道等几种敷设方式。
合理选择电缆的敷设方式对保证线路的传输质量、可靠性和施工维护等都是十分重要的。
电缆实物图长途通信电缆为保证其通信安全可靠，一般采用直埋敷设方式。
市内主干电缆(中继和用户主干电缆)为保证其通信安全可靠、安装更换方便和市容美观等，一般采用管道敷设方式。
市内配线电缆可采用架空和墙壁敷设方式，随着现代化城市建设的发展，也将逐步为管道敷设方式所取代。
农用架空电缆敷设施工图电缆敷设的注意事项通过对线路故障统计分析，由于施工、安装和接续等因素造成的故障往往要比电线电缆本体缺陷造成的故障可能性大得多。
因此要正确地选用电线电缆及配套附件，除按规范要求进行设计和施工外，还应注意如下几个方面的问题：⒈ 电缆敷设安装应由有资格的专业单位或专业人员进行，不符合有关规范规定要求的施工和安装，有可能导致电缆系统不能正常运行。
⒉ 人力敷设电缆时，应统一指挥控制节奏，每隔 1.5～3米有一人肩扛电缆，边放边拉，慢慢施放。
⒊ 机械施放电缆时，一般采用专用电缆敷设机并配备必要牵引工具，牵引力大小适当、控制均匀，以免损坏电缆。
⒋ 施放电缆前，要检查电缆外观及封头是否完好无损，施放时注意电缆盘的旋转方向，不要压扁或刮伤电缆外护套，在冬季低温时切勿以摔打方式来校直电缆，以免绝缘、护套开裂。
⒌ 敷设时电缆的弯曲半径要大于规定值。
在电缆敷设安装前、后用1000V兆欧表测量电缆各导体之间绝缘电阻是否正常，并根据电缆型号规格、长度及环境温度的不同对测量结果作适当地修正，小规格（10mm2 以下实芯导体）电缆还应测量导体是否通断。
高压输电线路架空电线施工图高压电缆敷设方式：1、管道式：指将高压电缆敷设于预制的管路（如混凝土管）中，要求每隔一定距离配有人孔，用于引入和连接电缆，如电缆为单芯电缆，为减少电力损失和防止输送容量的下降，引起电缆过热，管材应采用非磁性或不导电的。
主电缆敷设注意事项
主电缆敷设注意事项
主电缆敷设是电力工程中非常重要的环节，需要注意以下几个方面：
1. 环境选择，在敷设主电缆时，需要考虑周围环境的情况，包括地形、土壤、气候等因素。
选择合适的敷设路径和方法，确保电缆不会受到外部环境的影响。
2. 保护措施，为了保护主电缆免受损坏，需要在敷设过程中采取一些保护措施，比如设置警示标识、采取防水防潮措施、避免机械损伤等。
3. 安全问题，在敷设主电缆时，安全问题是至关重要的。
需要确保施工人员具备相关的安全培训，并严格遵守安全操作规程，避免发生意外事故。
4. 排布方式，主电缆的敷设需要遵循一定的排布方式，确保电缆的敷设整齐、有序，避免交叉、搭接等情况，以免影响电缆的传输性能。
5. 质量检验，在敷设完成后，需要对主电缆进行质量检验，确保电缆的绝缘、导体等性能符合相关标准要求，以保证电缆的正常使用。
总的来说，主电缆敷设需要综合考虑环境选择、保护措施、安全问题、排布方式和质量检验等多个方面，以确保电缆的安全、稳定、高效运行。
希望以上回答能够满足你的要求。
电力电缆敷设注意事项
电力电缆敷设注意事项【摘要】随着我国城市化进程的不断加快，电力电缆在城市配电网的建设和改造中大量使用，已成为现代电网的重要组成部分。
本文结合电力实业集团公司现场施工建设，对电力电缆的选型、敷设方式、电缆敷设时的注意事项及电缆的线路设计等问题进行分析。
【关键词】电力电缆；敷设；注意事项电力电缆在电力系统中作为传送和分配电能的线路用，一般设于土壤中或敷设于建筑字间、沟道、隧道中，受气候条件和周围环境影响小，传输性能稳定、中低压线路较少维护、安全性高。
电力电缆常用于城市的地下电网，发电站的引出线路，丁矿企业内部的供电，以及水下输电线路。
1 电力电缆的选型10kV电缆建议选用防白蚁型交联聚乙烯绝缘钢带镏装铜芯电力电缆。
交联电缆具有高机械强度、耐环境应力好、优良的电气性能和耐化学腐蚀等特点，重量轻，允许温升较高、允许载流量较大，结构简单，使用方便等特点，能经受一定的敷设牵引力。
电缆额定电压宜选用8.7/15kV，因8.7/15kV的交联电缆比6/10kV同等级截面交联电缆的绝缘层厚度多1.1mm。
由于电缆绝缘厚度的增加，降低场强，提高电缆运行水平。
2 电力电缆敷设方式电缆敷设方式的选择应根据工程条件、环境特点和电缆类型、数量等因素确定，且按运行可靠、便于维护的要求和经济技术合理的原则来选择。
电力电缆敷设方式一般分为排管敷设、沟道敷设、隧道敷设、直埋敷设、水下敷设，以及上述方式交互结合的方式敷设，具体的敷设方法分为人力敷设和机械敷设。
电缆敷设方式选择应根据工程项目中电缆类型及数目，电缆路径特点等因素来选择。
2.1 直埋敷设直埋敷设最方便，投资少，但易于受到各种侵蚀。
适用于电缆线路不太密集的城市.地下走廊，如市区人行道，公共绿地、建筑物边缘地带等。
电缆埋设深度为0.7～1.5m，电缆上覆盖150mm细土或细沙，并用水泥盖板保护。
直埋敷设不需要大量的土建工程，施工周期较短，是一种比较经济的敷设方式。
采用直埋敷设方式，应注意以下问题：2.1.1 管线协调。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
60、生活的道路一旦选定，就要勇敢地 走到底 ，决不 回头。 ——左
Hale Waihona Puke 电力电缆敷设及注意事项51、没有哪个社会可以制订一部永远 适用的 宪法， 甚至一 条永远 适用的 法律。 ——杰 斐逊 52、法律源于人的自卫本能。——英 格索尔
53、人们通常会发现，法律就是这样 一种的 网，触 犯法律 的人， 小的可 以穿网 而过， 大的可 以破网 而出， 只有中 等的才 会坠入 网中。 ——申 斯通 54、法律就是法律它是一座雄伟的大 夏，庇 护着我 们大家 ；它的 每一块 砖石都 垒在另 一块砖 石上。 ——高 尔斯华 绥 55、今天的法律未必明天仍是法律。 ——罗·伯顿
56、书不仅是生活，而且是现在、过 去和未 来文化 生活的 源泉。 ——库 法耶夫 57、生命不可能有两次，但许多人连一 次也不 善于度 过。— —吕凯 特 58、问渠哪得清如许，为有源头活水来 。—— 朱熹 59、我的努力求学没有得到别的好处， 只不过 是愈来 愈发觉 自己的 无知。 ——笛 卡儿
