可发性聚苯乙烯生产工艺介绍
可发性聚苯乙烯生产方法及工艺
可发性聚苯乙烯生产方法及工艺
1）将纯水100~120份加入反应釜中，开启搅拌后加入活性磷酸钙0.05~0.1份、磷酸三钠0.0001~0.0003份、十二烷基苯磺酸钠0.01~0.02份，转相后加入苯乙烯100份至反应釜内，再依次加入TBPB0.03~0.06份、DOP0.01~0.03份、DCP0.005~0.015份、甲苯0.15~0.3份、二甲苯0.2~0.4份、成核剂0.1~0.2份后搅拌均匀；
2）向反应釜设备夹套中通入蒸汽，缓慢升温；
3）55至65℃时加入BPO0.4~0.6份；
4）升温至88 至92℃后，恒温造粒，此过程时间4 ～6 小时；
5）加入分散剂磷酸钙0.1 ～0.15 份、灰钙粉0.1 ～0.2 份；
6）加入戊烷5~6份，通入蒸汽缓慢升温，升温至95 ～98℃后恒温反应1.5 ～2.5 小时；
7）升温至115 ～118℃后恒温反应3 ～3.5 小时, 温度控制在125 ～130℃，压力控制在0.8 ～0.95Mpa ；
8）反应完毕后,降温至45--50℃,出料。
低温升温速率为0.5—0.8℃/min，中温升温速率为0.2—0.3℃/min，高温升温速率为0.3—0.4℃/min。
成核剂PE 为牌号2000 与3000 的PE混合体，混合比例为1 ：0.8 ～1 ：1.2。
可发性聚苯乙烯
可发性聚苯乙烯，简称EPSEPS制品集体2009-03-24 16:06:15阅读447评论0字号:大中小订阅保利龙:可发性聚苯乙烯，简称EPS,是一种热塑性材料，经加热发泡以后，每立方分米体积内含有300^600万个独立密闭气泡，内含空气体积为98%以上,是当前最轻的包装材料防潮、防震、隔音、保温之功能是传统纸类包装材料难以达到的效果。
二,生产机器：聚氨酯发泡设备、聚氨酯弹性体浇注机、树脂灌胶机模具承载生产线其他机械：EPS机械设备：板材成型机真空板材成型机真空加厚板材成型机间歇预发机三，制作流程EPS制造工艺一、工艺概我们一般讲工艺总是指成型工艺，其实艺就EPS成型来讲还要涉及原料、预发机理、管道工艺及系统匹配工艺,最终体现在成型工艺等方面内容。
二、原料：2.1快速料与标准料的工艺控制却快速料:分子量、挥发份低，主要用于自动机,也可用于土机方面。
它本身含发泡剂少，熟化时间短。
操作时，加热时间短，冷却短,成型周期短，节省能耗，提高生产效率。
2.1.1. 一般悄况下，因为发泡剂少，必须在最短的时间内加热，充分利用少量的发泡剂使泡粒粘结，加热时间短，节省时间。
采用高压,短时间加热。
2.2. 2.能节省能耗，提高效率，采用高温脱模,成型模温与脱模温之差距少，所以能节省蒸汽。
模具成型温度115-130°C,经过水冷却90 °C,经过抽真空，产品表面膨胀率减少到一定值85 °C,才能脱模。
标准料:分子量、挥发份高，主要用于土机方面，从能耗控制方面考虑,较少用于自动机。
2.2快速料一一成型快和节省蒸汽2.2.1.快速料类型：巴斯夫CP303、龙王B-SB、兴达303、诚达PK303等。
特性：冷却速度快导致成型周期快，一般能够比普通料快20-30 %快速料的脱模温度高，达到80-850 C传统料的脱模温度低，为60-65o C因此,快速料可节省蒸气最高达30%快速料成型时产品结合性宜控制在6-8成,更能体现其快速性。
可发性聚苯乙烯的制备与用途
可发性聚苯乙烯的制备与用途发性聚苯乙烯（EPS）是一种以苯乙烯（Styrene）为原料经过共聚合得到的制品，具有轻质、发泡性、保温、吸震性好等特点，广泛应用于建筑、包装、交通运输等领域。
EPS的制备过程主要包括扩散、吸着等工艺。
具体而言，首先将苯乙烯、发泡剂和其它辅助剂混合，然后将混合物输送至发泡机中，在一定条件下进行空气和水蒸气的扩散，使原料迅速膨胀生成发泡塑料。
随后，通过冷却及切割，得到所需的EPS制品。
EPS主要有以下几种用途：1.建筑领域：EPS材料具有轻质、保温、吸震的特点，因此在建筑领域得到广泛应用。
一方面，EPS可以用于建筑外保温系统，提高建筑的保温性能，减少能源消耗。
另一方面，EPS还可以用于建筑隔音材料，有效减少噪音对建筑内部的干扰。
2.包装领域：EPS的轻质及吸震性能使其成为一种理想的包装材料。
特别是在电子产品、玻璃等易碎物品的包装上，EPS被广泛应用。
EPS包装可以减少运输过程中的震动和碰撞，保护物品的完整性。
3.交通运输领域：EPS在汽车、火车、船舶等交通工具中的应用非常广泛。
由于EPS具有轻质和吸震性能，可以用于制作汽车零部件、座椅和安全气囊等。
此外，EPS还可以在船体中用作浮力材料。
4.电子领域：EPS在电子产品中的应用也越来越多。
由于EPS具有优良的隔热性能，可以用于电子产品的外包装，有效防止热量积聚导致电子元件的损坏。
除了上述几个主要领域，EPS还可以用于制作生活用品、玩具、装饰品等。
与传统材料相比，EPS具有重量轻、成本低、易加工等优点，因此受到越来越多领域的青睐。
不过，值得注意的是，EPS在生产和使用过程中还存在若干环境问题。
例如，EPS的发泡过程会产生大量的废气和废水，且EPS本身较难降解和回收利用。
因此，在使用EPS制品时应注意环保问题，逐渐向可降解材料转变。
可发性聚苯乙烯生产工艺
可发性聚苯乙烯生产工艺
可发性聚苯乙烯（EPS）是一种重要的泡沫塑料材料，广泛应
用于建筑、包装、电子等领域。
以下是可发性聚苯乙烯的生产工艺。
1. 原料准备：可发性聚苯乙烯的主要原料是苯乙烯单体、发泡剂和催化剂。
苯乙烯单体用于制备聚苯乙烯树脂，发泡剂用于实现泡孔结构，催化剂用于促进发泡反应。
2. 聚合反应：苯乙烯单体通过聚合反应聚合成聚苯乙烯树脂。
这一步骤通常在聚合釜中完成，加入合适的溶剂和催化剂，并控制反应温度和时间，使得聚合反应能够正常进行。
3. 发泡剂的添加：聚合得到的聚苯乙烯树脂需要添加发泡剂，常用的发泡剂有丙烯腈-丁二烯橡胶共聚物（NBR）、氟利昂等。
发泡剂的添加可以通过溶解在溶剂中，或者分散到树脂中的方式实现。
4. 发泡成型：将添加发泡剂的聚苯乙烯树脂放入具有一定形状的模具中，加热至熔化状态。
发泡剂在热熔的聚苯乙烯中分解产生气体，形成封闭的泡孔结构。
随着树脂的熔化，气体逐渐扩散，使得泡孔可发性聚苯乙烯形成。
5. 冷却固化：待发泡过程完成后，将模具中的可发性聚苯乙烯冷却至常温，使其固化。
固化过程中，泡孔内的气体冷却收缩，形成微小的孔洞。
6. 加工制品：将冷却固化的可发性聚苯乙烯取出模具，进行后续的加工，如切割、打磨等。
最终得到符合要求的可发性聚苯乙烯制品。
以上是可发性聚苯乙烯的主要生产工艺。
在实际应用中，还需要根据具体需求，对原料和工艺进行优化和调整，以达到更高的生产效率和产品质量。
可发性聚苯乙烯生产工艺解析
可发性聚苯乙烯生产工艺解析
可发性聚苯乙烯生产工艺解析
含有液体发泡剂的可发性聚苯乙烯珠粒，经过预发泡、熟化和发泡模塑即可制得泡沫塑料制品发泡成型的聚苯乙烯泡沫塑料制品是当前极有价值的绝缘、绝热、保温和包装缓冲材料。
悬浮聚合的聚苯乙烯树脂中加入量的发泡剂、增塑剂，加热后即可发泡。
根据压制和蒸煮条件的不同，而可制造不同泡型(开孔或闭孔)、不同密度的泡沫塑料。
一步法是将苯乙烯、引发剂、发泡剂一起加入反应釜中，聚合得到的珠粒料中已含有发泡剂。
由这种料得到的泡沫塑料，泡孔均匀细小，制品弹性好，节省操作工序。
但是，发泡剂在苯乙烯聚合时，有阻聚作用，聚合物相对分子质量低，仅4~5万，反应后有部分粉末状物要处理。
一步半法是单体苯乙烯已经聚合成弹性珠粒时，加入发泡剂再继续聚合到结束，即发泡剂是在苯乙烯聚合过程的中间阶段加入的，这样得到的聚苯乙烯珠粒料中也一含有发泡剂，优点是减少了发泡剂对苯乙烯的阻聚作用。
生成的泡沫泡孔均匀细小，回弹性好。
二步法是将苯乙烯聚合成珠粒料，筛选分成不同的级别，然后再加入发泡剂并加热，使发泡剂渗入到珠粒中去，冷却后即得可发性聚苯乙烯。
这种方法工序长、发泡渗透时间长，但聚合物质量高，相对分子质量可达5.5~6万。
《可发性聚苯乙烯的生产工艺》

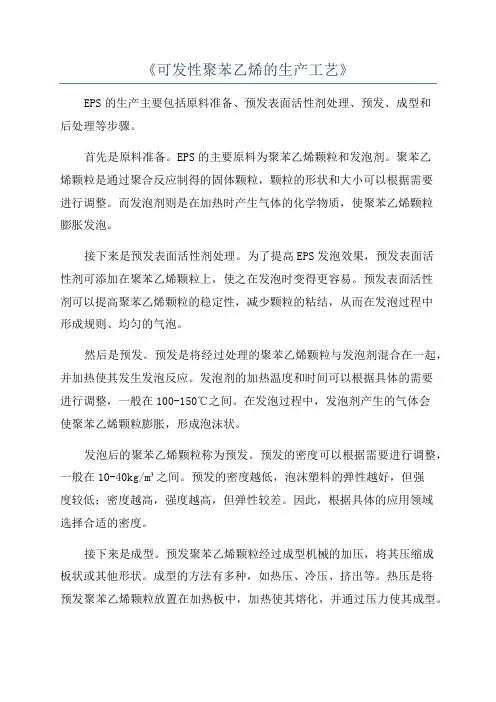

《可发性聚苯乙烯的生产工艺》EPS的生产主要包括原料准备、预发表面活性剂处理、预发、成型和后处理等步骤。
首先是原料准备。
EPS的主要原料为聚苯乙烯颗粒和发泡剂。
聚苯乙烯颗粒是通过聚合反应制得的固体颗粒，颗粒的形状和大小可以根据需要进行调整。
而发泡剂则是在加热时产生气体的化学物质，使聚苯乙烯颗粒膨胀发泡。
接下来是预发表面活性剂处理。
为了提高EPS发泡效果，预发表面活性剂可添加在聚苯乙烯颗粒上，使之在发泡时变得更容易。
预发表面活性剂可以提高聚苯乙烯颗粒的稳定性，减少颗粒的粘结，从而在发泡过程中形成规则、均匀的气泡。
然后是预发。
预发是将经过处理的聚苯乙烯颗粒与发泡剂混合在一起，并加热使其发生发泡反应。
发泡剂的加热温度和时间可以根据具体的需要进行调整，一般在100-150℃之间。
在发泡过程中，发泡剂产生的气体会使聚苯乙烯颗粒膨胀，形成泡沫状。
发泡后的聚苯乙烯颗粒称为预发。
预发的密度可以根据需要进行调整，一般在10-40kg/m³之间。
预发的密度越低，泡沫塑料的弹性越好，但强度较低；密度越高，强度越高，但弹性较差。
因此，根据具体的应用领域选择合适的密度。
接下来是成型。
预发聚苯乙烯颗粒经过成型机械的加压，将其压缩成板状或其他形状。
成型的方法有多种，如热压、冷压、挤出等。
热压是将预发聚苯乙烯颗粒放置在加热板中，加热使其熔化，并通过压力使其成型。
冷压则是通过压力将预发聚苯乙烯颗粒压缩成板状。
挤出则是将预发聚苯乙烯颗粒经过加热和挤出机械，在模具中通过挤出成型。
最后是后处理。
成型后的EPS可以通过切割、修整等方法进行后处理。
切割可以将EPS板材切割成所需尺寸，修整则是对EPS的表面进行修整，使其平整光滑。
总结来说，可发性聚苯乙烯(EPS)的生产工艺主要包括原料准备、预发表面活性剂处理、预发、成型和后处理等步骤。
这些步骤的具体操作可以根据所需产品的特点和要求进行调整。
EPS的生产工艺相对简单，但需要严格控制各个环节的参数，以确保所生产出的EPS产品具有良好的质量和性能。
《可发性聚苯乙烯的生产工艺》
《可发性聚苯乙烯的生产工艺》
可发性聚苯乙烯(EPS)的生产工艺
一、简介
可发性聚苯乙烯(EPS)是一种乳白色粘稠的填充及保温材料，可以用
于制作建筑、家具和家用电器等相关产品。
它是一种低密度、低成本、高
强度、低热传导率、轻质、耐压和耐高温的高分子复合材料。
在世界范围内，可发性聚苯乙烯(EPS)已被广泛应用于建筑、家具、家用电器等领域。
本文将对可发性聚苯乙烯(EPS)的生产工艺进行介绍。
二、原料
可发性聚苯乙烯(EPS)的原料有：氯苯乙烯、苯乙烯、碳酸钠、二甲苯、苯胺和二氯甲烷等。
三、发泡方法
A.气体发泡法
气体发泡是一种常用的发泡方法，可以在高温下将原料进行物理发泡，使其成为具有保温性能的泡沫塑料。
此方法主要利用排气技术将混合的原
料填充至型板中，并采用高压空气发泡。
B.热发泡法
热发泡是通过加热的方式让原料发泡，即利用乳化热空气的作用，使
原料发生乳化效应，产生“囊泡”，从而达到发泡的效果。
此方法操作起
来简单，可以较快地产生均匀的发泡产品。
四、生产流程
A.配料
根据配料比和合成配方，将原料按照一定的比例混合搅拌；
B.熔融处理
将配制好的配料经过熔融处理，使其成为可发泡状态；。
可发性聚苯乙烯一步法生产悬浮工艺简介
一、前言（一）可发性聚苯乙烯简介可发性聚苯乙烯树脂，英文简称（EPS），通称聚苯乙烯和苯乙烯系共聚物。
其是由苯乙烯单体在一定量的纯水中，在一定温度下加入引发剂、分散剂、稳定剂、发泡剂后进行悬浮聚合制得的一种新型高分子材料。
主要分为普通型、高倍型和阻燃型三种类型。
经预发、熟化和模塑成形即可制得泡沫塑料制品。
具有质轻、价廉、导热率低、吸水性小、电绝缘性能好、隔音、防潮、成型工艺简单等优点，广泛用作包装、保温、隔热建筑装磺等方面的材料［1］。
（二）可发性聚苯乙烯生产工艺发展概况在国外，可发性聚苯乙烯（EPS）的生产开始于40年代，其制备工艺现有一步浸渍法（一步法）和二步浸渍法（二步法）。
自50年代由德国BASF公司开发EPS 珠粒生产工艺后, 泡沫塑料由于成型工艺及设备简易可行, 并可制成各种形状、不同密度的产品, 因而发展迅速。
70年代以来，国外一步法工艺开发的主要类型如下：聚合后期加发泡剂法，以日本日立化成公司为例，以在聚合转化率80％-85％时压入发泡剂最好。
“一锅煮法”，以德国BASF公司为代表，将包括发泡剂在内的所有物料一次加入，采用较好的配方设计和控制技术，可制得粒径分布窄的珠粒产品。
种子聚合选用可发性聚苯乙烯（EPS）、聚苯乙烯（PS）、聚氯乙烯（PVC）等作为聚合种子，得到合乎要求的可发性聚苯乙烯珠粒。
以日本钟渊化学公司为例，将离心收集的一定规格可发性聚苯乙烯细颗粒作为聚合的种子，分散在分散介质中，然后进行悬浮聚合。
在实际生产中，国外大量采用的仍是聚合后期加发泡剂法。
在国内，60年代才开始可发性聚苯乙烯技术的开发工作，随后实现工业化，但采用的方法为二步法，且规模都很小，只有千吨级水平。
80年代以前国内一直用传统的二步法工艺。
90年代初先后引进荷兰Shell公司一步法生产工艺在上海高桥化工厂和金陵石化公司塑料厂投产, 开创了我国一步法工艺的先河。
在该工艺中，PS珠粒的浸渍是在聚合过程中一起完成的。
可发性聚苯乙烯的制备与用途
可发性聚苯乙烯的制备与用途首先，EPS的制备主要有两种方法：连续发泡法和批发泡法。
1.连续发泡法：这是一种较为常见的EPS制备方法。
具体步骤如下：(1)将聚苯乙烯珠粒（预发珠）放入连续发泡机的料斗中；(2)随后，在料斗中加入发泡剂；(3)预发珠以恒定速度通过连续发泡机进入螺杆和筒体之间；(4)在螺杆和筒体中加热，使发泡剂挥发，从而使珠粒膨胀发泡；(5)在筒体中进一步加热，使珠粒熔化；(6)通过挤出口，将膨胀发泡后的聚苯乙烯珠粒挤出成型；(7)最后，冷却和切割成相应尺寸的EPS产品。
2.批发泡法：这是一种适用于小规模制备EPS的方法。
具体步骤如下：(1)将聚苯乙烯珠粒（预发珠）放入一定容积的容器中；(2)加入一定量的发泡剂，并充分搅拌混合；(3)将容器密封，加热至适当温度；(4)随着温度升高，发泡剂挥发，预发珠开始膨胀发泡；(5)发泡后的聚苯乙烯块体冷却，切割成相应尺寸的EPS产品。
接下来，我们来介绍EPS的主要用途：1.建筑领域：EPS是一种轻质材料，具有良好的绝缘性能和抗压能力，常用于建筑保温材料和隔热材料。
EPS可以制作保温板、吊顶板、墙体板等，可以提高建筑物的能源效率，降低能源消耗。
2.包装领域：EPS具有良好的缓冲性能和抗震性能，常用于包装电子产品、家具、陶瓷等易碎物品。
EPS包装材料可以有效减轻外部冲击对产品的损害，保护产品的完整性。
3.运输领域：由于EPS具有轻质、低成本和良好的保护性能，常用于制作运输包装箱、货物托盘等。
EPS可以有效减轻物品在运输过程中的振动和冲击，减少货物损坏的风险。
4.电子行业：EPS具有良好的绝缘性能和防静电性能，常用于制作电子产品的包装材料，如电线电缆填充材料、电子元件包装盒等。
EPS可以有效保护电子产品免受静电干扰和外部环境的影响。
总结起来，可发性聚苯乙烯(EPS)是一种多功能的材料，其制备方法包括连续发泡法和批发泡法。
EPS在建筑、包装、运输和电子行业中有着广泛的应用，可以提供保温、隔热、缓冲、抗震、防静电等功能，为各个行业提供了高效且经济的解决方案。
可发性聚苯乙烯EPS的生产工艺修订版
可发性聚苯乙烯EPS的生产工艺修订版可发性聚苯乙烯的生产工艺是通过将乙烯和苯乙烯单体进行聚合反应，然后通过加入发泡剂发泡形成气泡结构来制备。
传统的EPS生产工艺主要包括以下几个步骤：原料准备、聚合反应、发泡和成型。
然而，这个工艺存在一些问题，如能耗高、操作复杂和环境污染等。
针对这些问题，我提出了一种修订版的EPS生产工艺，旨在改善生产工艺的能耗、操作性和环境友好性。
首先，对原料准备进行技术改进。
传统的EPS生产工艺需要大量使用溶剂来提高聚合反应的效率，但溶剂的使用增加了工艺的能耗和环境污染。
修订版的工艺将引入新型催化剂，减少溶剂的使用量并提高聚合反应的效率，从而降低工艺的能耗。
其次，对聚合反应进行工艺改进。
传统的EPS生产工艺中，聚合反应需要高温和高压环境，导致能耗较高且操作复杂。
修订后的工艺将采用新型催化剂，并结合超临界流体技术，将聚合反应温度和压力降低到较低水平，从而减少能耗和操作复杂度。
接下来，对发泡步骤进行改进。
传统的EPS生产工艺需要使用氟利昂类发泡剂，这些发泡剂对环境具有潜在的风险，且有害物质难以处理。
修订版的工艺将采用新型环保发泡剂，如氮气和酯类发泡剂，以替代氟利昂类发泡剂。
这些新型发泡剂不仅具有较低的环境风险，还能提供稳定的发泡效果。
最后，对成型步骤进行改进。
传统的EPS生产工艺中，成型过程需要通过加热和冷却来获得所需的形状和尺寸，这些过程能耗较高且操作复杂。
修订版的工艺将采用新型模具和快速成型技术，如注射成型和挤出成型，以替代传统的加热和冷却成型方法。
这些新型成型技术能够提供更高的效率和更精确的成型结果，从而减少能耗和操作复杂度。
修订版的EPS生产工艺通过改进原料准备、聚合反应、发泡和成型步骤，实现了能耗的降低、操作的简化和环境友好性的提高。
这将有助于推动可发性聚苯乙烯的产业发展，并减少对环境的影响。
可发性聚苯乙烯是什么材料
可发性聚苯乙烯是什么材料可发性聚苯乙烯（Expandable Polystyrene，EPS）是一种轻质发泡塑料材料，具有良好的保温、吸音、缓冲和隔热性能。
它是由聚苯乙烯树脂加入膨胀剂、稳定剂以及其他助剂制成，经过加热膨胀而形成的。
EPS的制备过程EPS的制备过程主要分为三个步骤：预发泡、成型和熟化。
1.预发泡：首先将聚苯乙烯树脂加入膨胀剂、稳定剂以及其他助剂中，充分混合均匀。
然后，在一定的温度下进行膨胀，其中膨胀剂在加热的作用下产生气体，使聚苯乙烯树脂发生膨胀。
这一步骤是制备EPS的关键，膨胀剂的选择和配比会直接影响EPS的性能。
2.成型：在预发泡后，将膨胀的聚苯乙烯树脂注入模具中，通过加热使其再次膨胀，充分填充模具的空腔。
同时，模具的形状会决定最终EPS制品的形状和尺寸。
常见的EPS制品有板材、装饰线条、保温板等。
3.熟化：成型后的EPS制品需要经过熟化过程，即在一定温度下持续加热一段时间，以使EPS内部的残余气体排出，形成均匀、稳定的结构。
熟化的时间和温度根据EPS制品的厚度和尺寸而定。
EPS的特性及应用领域EPS具有以下几个特性：1.轻质：由于EPS内部含有大量气体，使其具有很低的密度，因此重量轻。
这一特点使得EPS在运输、安装等方面更加方便，降低了成本。
2.保温性能良好：由于EPS内部气体的绝热性，使得EPS具有良好的保温性能。
EPS制品可以作为建筑材料，用于墙体保温、屋面保温等。
同时，EPS制品还可以制作保温箱、保温容器等用于运输食品、医药等易挥发易腐败的物品。
3.吸音性能优异：EPS内部的气孔结构能够吸收并分散声波，因此具有良好的吸音性能。
EPS制品可以应用于建筑、汽车、船舶等领域，用于降低噪音污染。
4.缓冲性能良好：EPS制品其内部的气孔结构使其具有很好的缓冲性能，能够有效吸收外力，防止物品在运输或使用过程中的碰撞损坏。
因此，EPS制品在电子产品、家具、家电等领域得到广泛应用。
5.环保性良好：EPS是一种可回收利用的材料，可以通过加热和压缩等方法进行再生利用。
可发性聚苯乙烯泡沫板工艺步骤有哪些
可发性聚苯乙烯泡沫板工艺步骤有哪些？
1、悬浮聚合EPS珠粒：不溶于水的聚乙烯单体在悬浮稳定剂和剧烈搅拌下分离为液滴，接着在引发剂的作用下，聚合而成聚合物颗粒，然而经过冷却、固液分
离、干燥、筛选等处理而成可发性EPS颗粒。
通常聚合过程分为两个阶段：一是40摄氏度至90摄氏度后，恒温聚合5h;二是90摄氏度至120摄氏度，然
后恒温聚合5h，一般二次升温前即加入发泡剂‘阻燃剂等添加剂。
eps珠粒的粒径约为Φ0.5-1.5mm。
2、EPS珠粒的预发泡：可发性EPS珠粒在发泡机中用饱和蒸汽加热到其玻璃化转变温度以后，发泡剂在其中缓慢扩散并形成Φ2-5mm的EPS大颗粒。
预发泡时间一般在3分钟左右，其间，EPS颗粒的体积可缓慢增加至原来的40-80倍。
3、EPS大颗粒的存放和熟化：空气渗入到冷却成接近真空的EPS 珠粒中直至内外压力平衡。
EPS颗粒的熟化时间一般为12-24h。
4、模塑EPS大板块：EPS大颗粒在大模内模塑成1m×1.2m×6m 或其它规格的大板块，其过程分为充模、蒸汽加热、冷却、脱模等阶段。
模塑一块大板的时间一般为10分钟。
5、EPS大板块的切割：根据需求将烘房养护后的EPS大板块切割成600mm×900mm×70mm或其它规格，其它形状的适合于工程使用的板块。
石墨可发性聚苯乙烯的合成工艺及性能研究
基本内容
一、石墨可发性聚苯乙烯的基本概念和特点石墨可发性聚苯乙烯是一种以石 墨烯为导电填料，聚苯乙烯为基体的高分子材料。在合成过程中，通过控制石墨 烯的含量和分散程度，可以获得具有不同导电性能和机械强度的GEPS。其特点主 要包括以下几个方面：
基本内容
1、优异的热稳定性：石墨可发性聚苯乙烯具有较高的热分解温度，能够在高 温下保持稳定的结构，从而满足了在不同温度条件下应用的需求。
基本内容
二、石墨可发性聚苯乙烯的合成工艺及性能研究的重要性石墨可发性聚苯乙 烯的合成工艺主要包括以下步骤：首先，通过化学剥离或物理研磨等方法制备石 墨烯；其次，将石墨烯与聚苯乙烯溶液混合均匀，然后进行挤出、拉伸等加工成 型操作；最后，通过热处理和可发性处理等工序，获得目标产物。
基本内容
在合成工艺方面，目前主要有溶液混合法、熔融共混法和原位聚合法等。溶 液混合法是将石墨烯和聚苯乙烯溶液混合，然后进行加工成型。熔融共混法是将 石墨烯和聚苯乙烯熔体混合，然后进行挤出、拉伸等成型操作。原位聚合法则是 在聚苯乙烯的合成过程中，加入石墨烯，从而在分子水平上实现石墨烯与聚苯乙 烯的复合。
基本内容
3、环保领域：GEPS具有良好的可发性，可以进行发泡成型，用于制造轻质、 高强度的环保材料。例如，GEPS可用于制造保温材料、隔音材料和缓冲材料等。 此外，GEPS还可用于处理工业废水等环保领域。
基本内容
4、其他领域：GEPS还可应用于汽车、航空航天、医疗器械等领域。例如， GEPS可用于制造汽车零部件和航空航天器零部件等。在医疗器械领域，GEPS可用 于制造高精度和高洁净度的医疗器材和植入物等。
基本内容
通过对GEPS合成工艺和性能研究的重要性进行深入探讨，我们可以发现，优 化合成工艺和改善性能指标对于提高GEPS的应用范围和使用效果具有至关重要的 作用。
聚苯乙烯的工艺合成
聚苯乙烯的工艺合成摘要可发性聚苯乙烯（Expandable PolyStyrene，简称EPS）通称聚苯乙烯和苯乙烯系共聚物，是一种树脂与物理性发泡剂和其它添加剂的混合物。
可发性PS可被加工成低密度（0．7—10．0ib／ft3）的泡沫塑料剂品。
最常见的发泡性聚苯乙烯是含有作为发泡剂的戊烷的透明PS粒料。
本设计为年产1万吨可发性聚苯乙烯聚合工段工艺设计，反应机理是自由基聚合，采用悬浮聚合工艺，以苯乙烯为单体，水做悬浮介质，采用低温悬浮聚合一步法生产工艺。
此方法是将苯乙烯单体、引发剂、分散剂、水、发泡剂和其他助剂一起加入反应釜内,聚合后得含发泡剂的树脂颗粒,经洗涤、离心分离和干燥,制得可发性聚苯乙烯珠粒产品；在此基础上对聚合工段进行物料衡算、热量衡算、设备选型计算，绘制了带控制点的流程图、平面布置图及配管图，并编制了设计说明书和计算书。
关键词：可发性聚苯乙烯；悬浮聚合；物料衡算；工艺设计ABSTRACTExpandable Polystyrene (Expandable PolyStyrene, referred to as EPS) commonly known as the Department of polystyrene and styrene copolymer is a resin with the physical blowing agent and other additives mixture. EPS can be processed into low-density (0.7-10.0ib/ft3) goods of the foam agent. The most common is to be made of polystyrene with n-pentane as a blowing agent aggregates of transparent PS.The design for the annual production capacity of 10，000 tons can be made of polystyrene polymerization process design section, the reaction mechanism is free radical polymerization, suspension polymerization process used to styrene as monomer, water suspension medium done using one-step production of low-temperature suspension polymerization process. This method is a styrene monomer, initiator, dispersing agent, water, blowing agent and other auxiliaries to join reactor, the polymer containing a foaming agent, after the resin particles by washing, centrifugal separation and drying, the system may be made of polystyrene beads products; in this section based on the polymer material balance, heat balance, equipment selection, the mapping of control points with the flow chart, diagram and layout of piping plans and the preparation of the design specification and calculation of the book.Key Words：Expandable PolyStyrene；Suspension Technique;Craft calculation；Technological design目录摘要 (I)第1章前言 (VI)1.1概述 (VI)1.2国际EPS供需现状 (VI)1.3国内EPS现状 (VII)1.4前景展望 (VII)第2章 EPS概述 (VIII)2.1发泡聚苯乙烯 (VIII)2.2发泡聚苯乙烯基本性能 (IX)2.2.1力学性能 (IX)2.2.2绝热性能 (IX)2.2.3化学性能 (X)2.2.4应用范围 (X)第3章合成工艺 (XI)3.1工艺原理 (XI)3.1.1实施方案 (XI)3.1.2工艺路线 (XI)3.1.3工艺流程 (XI)3.1.4反应原理 (XI)3.2发泡聚苯乙烯技术工艺比较 (XII)3.2.1塔式本体聚合技术 (XII)3.2.2添加少量溶剂的单釜连续本体聚合技术 (XII)3.2.3苯乙烯的悬浮聚合 (XIII)3.2.4苯乙烯种子法悬浮聚合 (XIII)3.3发泡聚苯乙烯生产工艺 (XIII)3.3.1一步法聚合工艺 (XIII)3.3.2二步法聚合工艺 (XIV)3.3.3一步法工艺与二步法工艺的比较 (XIV)3.4聚合工艺介绍 (XIV)3.4.1发泡聚苯乙烯工艺配比 (XV)3.4.2工艺路线图 (XV)3.4.3操作流程 (XVI)3.4.4影响因素 (XVI)第4章物料衡算 (XVII)4.1计算依据 (XVII)4.2聚合工段物料衡算 (XVII)4.2.1进料阶段 (XVIII)4.2.2出料阶段 (XVIII)第5章聚合工段热量衡算 (XIX)5.1显热计算 (XX)5.2聚合热 (XXI)5.3聚合釜的搅拌热 (XXI)5.4热量损失 (XXI)第6章设备计算 (XXII)6.1聚合釜的设计 (XXII)6.1.1聚合基本数据 (XXII)6.1.2聚合釜容积确定 (XXII)6.1.3聚合釜的选型原则 (XXIII)6.1.4釜的选择 (XXIII)6.1.5聚合釜搅拌器的设计......................... 错误!未定义书签。
《可发性聚苯乙烯的生产工艺》
《可发性聚苯乙烯的生产工艺》可发性聚苯乙烯（EPS）是一种被广泛使用的发泡塑料，具有轻质、优秀的保温性能和隔音效果。
本文将介绍可发性聚苯乙烯的生产工艺，并探讨其在各个环节的工艺参数和关键技术。
EPS的生产工艺包括原料选择、预发泡、成型和后处理等步骤。
首先，选择合适的原料是确保产品质量的关键。
通常情况下，EPS的原料主要是石油燃料，它的主要成分是乙烯。
原料的质量和纯度直接影响到发泡效果和产品的性能。
因此，在原料选择时，需要考虑原料的纯度和成分的稳定性。
在预发泡阶段，将已经选择好的原料放入发泡机中进行加热。
EPS的预发泡温度通常在100-150℃之间，发泡剂的加入量以及加热时间也是影响发泡效果的重要参数。
在预发泡期间，发泡剂会从加热的EPS颗粒中释放出来，使其膨胀。
这个过程通常会持续几分钟到几小时不等，直到达到预设的膨胀率。
预发泡完成后，将膨胀的EPS颗粒送入成型机中进行成型。
成型机根据需要的产品形状和尺寸进行调整，通过压力和温度的控制，使EPS颗粒在模具中达到所需形状。
在成型过程中，温度的控制是非常重要的，过高或过低的温度都会影响产品的质量和外观。
成型完成后，EPS产品需要进行后处理，以提高其性能和外观。
后处理包括冷却、切割和包装等步骤。
在冷却过程中，通过冷却系统将成型的EPS产品快速冷却，以避免其变形和破损。
然后，采用切割机将冷却后的EPS产品切割成所需的尺寸。
最后，对EPS产品进行包装，以便于运输和储存。
总结来说，可发性聚苯乙烯的生产工艺包括原料选择、预发泡、成型和后处理等步骤。
在这些步骤中，关键的工艺参数包括原料的质量和纯度、预发泡温度和时间，以及成型温度的控制。
通过合理调整这些参数，可以生产出质量稳定的EPS产品。
但需要注意的是，EPS的生产工艺是一个复杂而细致的过程，需要经验丰富的工程师和工人进行操作和控制，以确保产品质量的稳定和一致性。
总之，通过合理选择原料、科学控制工艺参数以及加强质量控制，可发性聚苯乙烯的生产工艺可以实现高效、稳定的生产，生产出优质的EPS产品。
聚苯乙烯可发性珠粒制备ppt实用资料
特冷点却： 后聚就合成物为分可子发以量性较聚下高苯料，乙颗烯温粒珠经粒8过。0~筛1选0分0成℃不，同粒保径级温别4，~有1助2于h提，高然制品后质量降。温至40℃以下即可出料。
（2）浸渍吸收：加料完毕，在反应釜夹套内通入蒸汽加热（加热前先通入部分氮气），这时发泡剂气化，釜内压力增加，控制在以下
在同一级别的聚苯乙烯珠粒中加入发泡剂重新加热，使发泡剂渗入到珠粒中。 （1）计量下料：将筛选后的聚苯乙烯珠粒，用鼓风机经过管道输入反应釜中，其它组分按配方规定的数量依次加入。
（1）计量入下料发：将泡筛剂选后重的聚新苯加乙烯热珠粒，，使用鼓发风机泡经剂过管渗道输入入到反应珠釜中，其它组分按配方规定的数量依次加入。
1、一步法制备可发性聚苯乙烯珠粒
在苯乙烯单体的聚合过程中逐步
加入引发剂和发泡剂，在单体聚合时
完成发泡剂、分散剂等的添加。
特点：泡孔均匀细小，制品弹性较好。
3
2、两步法制备可发性聚苯乙烯珠粒
将苯乙烯先聚合成聚苯乙烯珠粒，然后将已获得的聚苯乙烯珠粒进行筛选分级，将聚苯乙烯珠粒分成大小不同的级别。
在同一级别的聚苯将乙烯苯珠乙粒中烯加入先发聚泡剂合重新成加聚热Leabharlann 苯使发乙泡剂烯渗珠入到粒珠粒，中。
（2）浸渍分吸收级：加，料将完毕聚，在苯反乙应釜烯夹套珠内粒通入分蒸汽成加大热（小加热不前同先通的入部分氮气），这时发泡剂气化，釜内压力增加，控制在以下
料温80~100℃，保温4~12h，然后降温至40℃以下即可出料。
级别。在同一级别的聚苯乙烯珠粒中加 将苯乙烯先聚合成聚苯乙烯珠粒，然后将已获得的聚苯乙烯珠粒进行筛选分级，将聚苯乙烯珠粒分成大小不同的级别。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
可发性聚苯乙烯生产工艺介绍
EPS粒子的制备工艺主要有两种：
一步浸渍工艺（简称一步法）。
一步法是将苯乙烯单体、引发剂、分散剂、水、发泡剂（常见发泡剂有戊烷和丁烷）和其他助剂一起加入反应釜内，聚合后得含发泡剂的树脂颗粒，经洗涤、离心分离和干燥，制得可发性聚苯乙烯珠粒产品；
两步浸渍工艺（简称两步法）。
是将苯乙烯单体先聚合成粒度的聚苯乙烯珠粒，经分级过筛，再重新加水、乳化剂、发泡剂和其他助剂于反应釜内，加热浸渍，制得可发性聚苯乙烯珠粒产品，此法也称为后浸渍法。
一步法工艺的特点是工艺简单，投资费用低，在降低消耗和节约能耗方面也优于二步法。
目前,国外生产可发性聚苯乙烯的工艺主要为一步法是用悬浮法。
EPS成型的工艺也主要有两种：
一步挤出路线，在EPS粒子起泡之后被直接热挤出成型，这方法多用于制造板材和薄膜；
模塑路线，首先将EPS粒子用100℃的空气（或者水蒸气）进行30~50倍的预发泡，然后放置24小时使其熟化，再将已经熟化的预发泡料放置于铝或者铸件制造的模具中，用115~120℃的空气（或者水蒸气）加热，在材料膨胀同时，粒子表面相互由热的作用融合成泡塑件。
