服装CAD系统综述
服装CAD
（一）服装款式设计系统
– 服装款式设计系统相当于服装设计师画服装 画，它给出穿着服装时的外轮廓全局及重要 局部的设计，其款式上带有创意设计的图案 及颜色，由此可反映人着该款式后的风度与 气质。服装设计师构思新的服装款式除了创 作灵感以外，还要考虑很多因素：当前的流 行色、流行面料、流行图案、气候条件、民 族习俗等等。为了能满足设计师的创造性设 计，要求计算机的硬件配置及软件功能都十 分齐全。
• 2.用电脑画服装画时，设计师既可以利用 各种画笔工具进行绘制，也可以根据脑 海中构思的款式风格从电脑的人体动态 库中选择适宜的人体模特，直接描绘服 装款式为其着装，不必像手工绘制时从 人体动态开始，用笔方法、笔的颜色和 粗细可根据需要随时调换，并可快速进 行着色和面料搭配，在屏幕上显示设计 结果。
（二）服装画与电脑
• 5.用电脑绘制款式平面图十分方便，直线、曲线、点划 线等可随时调整，便于款式细节的刻画，并利用电脑 的复制、移动、放缩等编辑功能，款式的背面图、局 部特写图都能迅速完成。
• 6.利用电脑进行服装画创作时，设计师还可预先将不同 类型的服装各部分，诸如领子、袖子、衣身、口袋等 按照一定的规律分类输入电脑，当需要对某种款式的 服装进行设计时，只要向电脑写入有关的指令，就可 在屏幕上显示所需要部分的款式，设计师按照自己的 设计思想进行组合修改，直至最终确定一个款式为止， 仅这一过程要比人为的组合及手工绘制快百倍。
5、在开发服装CAD系统时注意各系统的开放性和遵循服 装CAD的标准规范，该标准规范有待研究建立。
第二章 电脑与艺术
– 计算机图形学，特别是计算机彩色图形技术的发展， 把计算机的应用领域拓展到了艺术的范畴，使计算机 科学和艺术互相融合互相推动。按照数学公式由计算 机综合生成的树、山峰、云层等自然景象的仿真使艺 术家也自叹不如；基于电脑提供的丰富的色彩表现能 力，以及图形图像变换和操作的能力，设计出鲜艳多 彩的图案，创造出奇妙异幻的意境和效果，给艺术家 提供了有力的绘画和设计工具，而且能激发构思灵感 和创作激情。因此绘画、图案设计、广告创意、室内 装饰设计、工业产品设计，已成为计算机应用中的热 门领域。用电脑绘制时装画、款式图和效果图，辅助 设计师进行服装款式的创作和设计，已成为服装CAD 系统中的不可或缺的部分，也是计算机在艺术领域中 应用的重要分支。
服装CAD概述
服装CAD概论1.我国服装CAD使用概况1972年美国研发成功，之后一些技术发达国家纷纷开发这项技术。
服装CAD 的发展已经有进40年的历史了。
我国在“六五”期间开始研究服装CAD应用技术，进入“七五”计划后，服装CAD产品有了一定的雏形，到“八五”后期才真正推出我国自己的服装CAD 产品。
截至2004年底行业统计，我国约有5万家服装企业，但只有3000家左右的企业使用服装CAD，即只有６％的服装企业在使用CAD系统。
而根据“九五”计划目标，将服装CAD设备作为考核服装行业重点企业的必备条件，到2005年我国服装行业CAD/CAM的使用普及率要达到30%；目前估计南通服装CAD普及率在40～50％之间。
前美国、日本等发达国家的服装CAD普及率已达到90%以上。
我国CAD较国外CAD具有价格优势，且操作使用符合中国国情。
2.服装CAD品牌情况2.1国外1）美国PGM、格博2）法国力克3）德国艾斯特奔马4）加拿大派特又名ＰＡＤ5）日本东丽、川上、旭化成、重工等。
6）西班牙艾维7）瑞士艾力斯2.2国内1）度卡（台湾）2）得卡(北京）3）ET（深圳布易）4）ECHO（爱科、杭州）5）丝绸之路（北京。
平安华艺科技发）6）富怡（深圳盈瑞恒公司）7）BILI（比力、北京）8）时高(北京）9）日升天辰（北京）10）至尊宝（北京）等11）樵夫CAD：广州市樵夫科技有限公司12）佑手CAD：广州市佑手软件科技有限公司2.3目前长三角地区服装CAD品牌使用统计（中华服装网）3.服装CAD的优势分析目前服装CAD的普及率正在逐步提高，有些企业因为对服装CAD的认识存在着偏差，难免会做出一些错误的决策，现把常见的一些问题列出来供大家参考。
3.1电脑能够代替手工制版吗？只要是平面的作图方法，电脑是可以代替手工的。
立体裁剪目前还无法用电脑完成。
为什么有些已经购买了服装CAD的企业还要用手工做头样呢？这有几个原因，一是有的服装CAD出头样的功能较差，或者是过于复杂，或者是功能不齐；二是人员培训工作没有做好；三是企业本身不敢使用电脑。
3D服装CAD关键技术研究文献综述
3D服装CAD文献综述摘要随着3D设计技术的发展，3D GCAD也成为热点，但3D GCAD仍存在诸多难点。
3D 服装CAD系统是建立在3D人体模型上的尺寸信息提取、服装设计、虚拟试衣、动画模拟及基于互联网的定制、销售和展示等技术的集成。
根据对其特征以及技术实现的总结，分析得出3D人体测量技术、3D服装人体建模技术、虚拟服装展示和3D服装展成2D衣片是3D服装CAD关键技术研究的热点，通过比较每种技术总结了3D服装CAD技术的发展趋势。
关键词：3D人体测量，服装人体建模，虚拟服装展示，3D／2D转化第一部分计算机服装辅助设计(Garment Computer Aided Design，GCAD)技术在中国已经发展了30多年，使服装加工的生产效率和产品质量得到了大幅度的提高。
而国内外纺织服装工业计算机辅助设计技术逐渐成熟，并趋商品化发展。
目前，较有影响力的服装CAD系统有：GERBER(美国)、JUKI(日本)、PAD(加拿大)、LECTRA(法国)、ALXA(瑞士)、ASSYST(德国)等，还有中国的Arisa(航天710研究所)、“爱科”(杭州)、BILL(北京轻工业学院)等服装CAD系统以及浙江大学“智能服装CAD设计及面料设计系统”等。
目前2D服装CAD技术已经相当成熟，但3D服装CAD技术尚未完全成熟，其研究的热点主要集中在3D人体测量技术、3D服装人体的建模技术、虚拟服装展示和3D服装展成2D衣片等方面。
1.3D人体测量技术从70年代中期起，美国、英国、德国和日本等服装业发达国家开始三维人体自动测量技术的研究，提出了许多新的测量原理和方法。
三维人体自动测量方法主要有光学图样法和基于图像传感器的光电法。
具体的测量方法有：立体摄影测量方法、激光测量法、莫尔条纹测量法、TC2分层轮廓测量法、投影条纹相位测量法等。
投入商业应用的测量系统(人体扫描系统)有Cyberware、LDu对Ibomu曲、Hamamatsu、hnageTwln等系统。

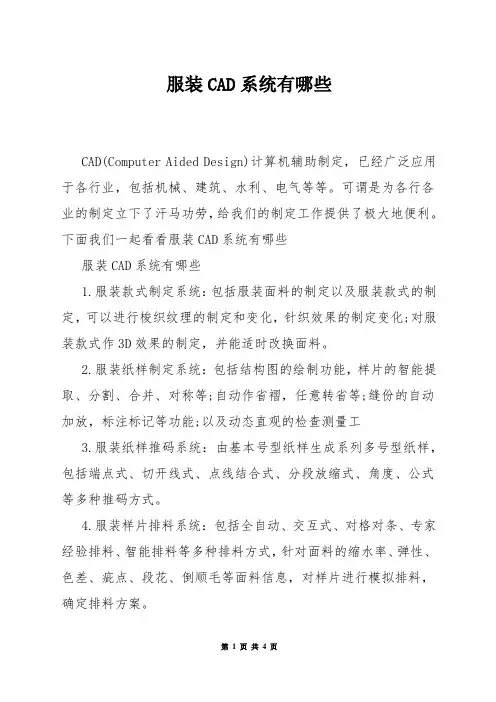

服装CAD系统有哪些
服装CAD系统有哪些CAD(Computer Aided Design)计算机辅助制定，已经广泛应用于各行业，包括机械、建筑、水利、电气等等。
可谓是为各行各业的制定立下了汗马功劳，给我们的制定工作提供了极大地便利。
下面我们一起看看服装CAD系统有哪些服装CAD系统有哪些1.服装款式制定系统：包括服装面料的制定以及服装款式的制定，可以进行梭织纹理的制定和变化，针织效果的制定变化;对服装款式作3D效果的制定，并能适时改换面料。
2.服装纸样制定系统：包括结构图的绘制功能，样片的智能提取、分割、合并、对称等;自动作省褶，任意转省等;缝份的自动加放，标注标记等功能;以及动态直观的检查测量工3.服装纸样推码系统：由基本号型纸样生成系列多号型纸样，包括端点式、切开线式、点线结合式、分段放缩式、角度、公式等多种推码方式。
4.服装样片排料系统：包括全自动、交互式、对格对条、专家经验排料、智能排料等多种排料方式，针对面料的缩水率、弹性、色差、疵点、段花、倒顺毛等面料信息，对样片进行模拟排料，确定排料方案。
服装cad软件有哪些1.扫描仪：扫描仪(scanner)是图像信号输入设备。
服装CAD 主要采纳彩色扫描仪，用于图像的采集，扩充图库。
2.数字化仪：图形数字化仪是一种主要的图形输入装置，能方便地实现二维图形数据的准确输入。
在服装CAD系统中，依据服装纸样的实际大小往往采纳大型数字化仪作为服装纸样的输入工具，因此大幅面数字化仪是服装CAD系统的重要外设之一。
3.数码相机：数码相机又称为数码式相机，服装CAD系统利用相机把图像(如模特照片、效果图、面料、饰物等)逼真的输入到计算机内。
4.摄像机：摄像机用于摄录人体轮廓和动态图像，通过接口将图形输入计算机内，可为顾客进行电脑仿真试衣服务。
如何下载安装CAD软件1.在安装CAD软件之前，我们要先看一下你的电脑是xp系统还是win7系统，是32位还是64位，这个怎么看呢?那我们现在先说一下xp系统，用鼠标右键点我的电脑，再点属性，上面就可以看到是什么系统的了，所有的xp系统都是32位的，然而如果win7系统，那你就要注意看它是32位还是64位的了。
国内外服装cad系统的现状和发展趋势1
国内外服装cad系统的现状和发展趋势一应用现状随着生活的改善，人们对服装的要求也越来越高。
从时装化-个性化-高品位发展，服装生产也向高质量-多样化-小批量发展。
而服装cad无可比拟的优越性给国内外服装企业带来一场新变革，极大地提高了生产效率和市场竞争力。
（一）服装cad系统应用的品牌现状国内主要的系统有广州银寰科技的woodman系统，北京日升天辰的nac系统，航天的arisa 等系统。
国外主要的有德国艾斯特系统assyst，日本东丽系统acs。
法国力克系统lectra。
国内服装cad系统软件适应性和亲和力较好，一般应用于机智灵活，生产周期短的中小型服装企业，市场占有率日益提高。
国外的可靠性和稳定性较高，一般适应与发展势头好，经济实力较雄厚的大型服装企业。
为使用外贸需要，国内软件注意了系统兼容性。
北京的金合极思独幢cad可以无缝连接国外全自动智能排料系统。
经过几十年的努力，国内品牌不断按照国内外市场要求完善和创新怕，不断提升企业的综合能力，在做好国内市场的同时，也采用了设立海外销售的代理机构，扩展欧美销售渠道等方式。
在软件技术开发，国产软件也有了长足发展，北京时尚依科技发展有限公司开发的中国航天arisa服装cad系统，系统功能设置的全明星达到世界一流水平。
近几年，国产软件在制版，放码等方面的技术发展成熟，与国外cad系统水平相当。
（二）服装cad系统功能应用情况目前，服装cad系统功能主要有应用在款式设计，纸样结构设计，放码，排料，三维试衣等等。
1服装款式设计服装Cad款式效果设计辅助设计师更方便准确得表达出想要达到的艺术效果。
提供各种作图工具，可根据需要与创意，修改变形。
可调用库存的团，服装部件，服饰配件进行自由组合修改。
技术处理包括消隐处理，浓淡处理，纹理处理，颜色处理等。
2服装纸样结构设计分为两类，一类是国内软件为代表的服装纸样参数化设计软件系统，可以由设计师任意确定纸样的规格，计算机按照给定的设计规则进行快速自动仿真设计;另一类是国外软件为代表的设计师借助系统所提供的若干图像设计功能，设计工具，将手工操作的方法移植到计算机的屏幕上。
富怡服装CAD的概述和功能
• • •
•
2014-2-26
• 【国外】 • 1、日本东丽（ACS—TORAY） • 2、德国艾斯特（Assyst—Buller） • 3、美国PGM • 4、西班牙艾维（Investronica） • 5、法国力克（Lectra） • 我们教学采用的是富怡服装CAD软件。
2014-2-26
富怡服装CAD系统的特点：
• • • • • • • • • • • • 富怡服装CAD系统设计与放码软件是基于微软公司的标准操作平台 Windows7/2000/XP开发出来的一套全中文环境的专业服装工艺软件，主要具 备以下特点： 1、 软件采用WINDOWS标准界面； 2、 每个图标都有中文提示； 3、 功能齐备的工具及形象的图标，可以适用不同的打板方法； 4、尺寸可自由输入，也可用软件自带的计算器、公式输入。自动计 算； 5、 可以自动加入尺寸标注； 6、 画完基样，系统可自动放码； 7、 根据规格表可快速度定制不同体形的纸样； 8、 可扫描款式设计图。制图时可同时参考，并可与纸样一起保存， 以备日后查阅； 9、 可与输入设备接驳。进行图像扫描； 10、 可与输出设备接驳，进行小样的打印及1：1纸样的绘图与切割。 （用多媒体逐项进行介绍）
2014-2-26
服装CAD的软件：
• 目前国内、国外的服装CAD软件有很多，且应用操作上区分还比较大，基本 原理是相同的。一般，国内的服装CAD软件适应性、亲和性较好。硬件的通 用性和灵活性较高，国内软件系统的性价比较好。国外服装CAD软件常在可 靠性、稳定性上有较大优势，且硬件的先进性和配套性较好。知名的服装 CAD软件有如下这些： 【国内】 1、航天Arisa：包括款式设计、纸样设计、放码、排料、电脑试衣、 摄像输入系列CAD软件。通用系列数字化仪和绘图机等硬件设备。 2、 比力Bili：包括服装效果设计、数码相机输入、纸样设计、部件结 构自动设计、放码、排料、试衣、工艺单设计系列CAD软件。 3、 杭州Echo（爱科）：包括款式设计、纸样设计、放码、排料、电 脑试衣、工艺单设计、管理系统、电子商务系统系列CAD软件。通用输入、 输出设备。 4、 富怡服装CAD工艺软件：包括设计、工艺、管理系列软件。服装设 备、电脑裁床、服装绘图机、样板切割机。
服装CAD概述
服装CAD概述在当今的服装行业，服装 CAD（Computer Aided Design，计算机辅助设计）已经成为了不可或缺的重要工具。
它极大地改变了服装设计师和制版师的工作方式，提高了工作效率和设计质量。
服装CAD 系统通常包含多个功能模块，比如款式设计、样板制作、推档放码、排料等。
这些功能相互协作，使得从设计理念到实际生产的整个过程变得更加高效和精确。
在款式设计方面，服装 CAD 提供了丰富的绘图工具和素材库。
设计师可以使用数字化的画笔、颜色和图案，快速地将脑海中的创意转化为具体的设计图。
与传统的手绘相比，数字化绘图不仅易于修改和保存，还能够更清晰地展示细节和效果。
而且，通过软件中的 3D 模拟功能，设计师可以在虚拟环境中看到服装的穿着效果，提前发现和解决可能存在的问题。
样板制作是服装 CAD 的核心功能之一。
制版师可以利用软件中的各种线条和图形工具，精确地绘制出服装的各个部件样板。
系统还会自动计算样板的尺寸和比例，确保样板的准确性。
同时，服装 CAD 支持样板的对称、复制和旋转等操作，大大节省了制版的时间和精力。
推档放码功能则是为了满足不同尺码服装的生产需求。
通过输入基本样板和各个尺码的尺寸数据，服装 CAD 能够自动生成相应尺码的样板，保证了不同尺码服装的版型一致性和准确性。
这一功能不仅提高了生产效率，还降低了人工推档放码可能出现的误差。
排料是服装生产中的重要环节，直接关系到面料的利用率和生产成本。
服装 CAD 的排料功能可以根据样板的形状和尺寸，以及面料的幅宽和特性，智能地进行排料方案的优化。
通过不断的计算和调整，尽可能地减少面料的浪费，提高生产的经济效益。
服装 CAD 的出现给服装行业带来了诸多显著的优势。
首先，它大大缩短了产品开发周期。
以往，从设计到样板制作再到生产，需要经过多次的修改和调整，耗费大量的时间。
而使用服装 CAD 后，设计师和制版师可以在短时间内完成设计和样板的修改，加快了整个流程的进度。
服装Cad课件
7. 制板后系统可自动放码、可显示扫描或下载款式设计图，供制板时参考， 并可一起保存；
8. 可采用多种放码方式：点放码、线放码、规则放码、量体放码、肩斜线放 码等；可单点、多点或整件复制放码量，放好码的样板可任意分割。可按布料 缩水率进行缩水处理；
9. 提供中、法、美、日、德五国的国际标准尺寸库，同时，也可自建。
富怡服装CAD系统概述
富怡CAD系统主要包括服装设计、打板、放码、排料和箱包／手袋五个功 能模块;其中服装设计模块又可以分为面料设计、平面设计和款式设计三个 模块。 该系统主要有以下特点： 1. 公式打板与自由打板相结合，打板、放码合二为一。
2. 结构线与样板修改轻松随意，加褶、省道转移等操作方便快捷。
服装CAD的系统组成
CAD系统主要包括：放码系统、排料系统、打板系统、款式设计系统和电脑试衣 系统。
款式设计系统：用以完成服装面料设计以及服装款式设计，款式设计系统提供了 各种绘画工具、各种色盘、颜色填涂模式和填充图案等。
放码系统: 由单号型纸样生成多号型纸样，采用电脑放码可以保证样板推放的准 确性，而且效率也会成倍地提高。 排料系统：设置面料的幅宽、缩水率等面料信息，进行样片的模拟排料，确定排 料方案。
打板系统：结构图的绘制功能、纸样的生成，缝份的加放、纸样的标注、 标记等功能。目前的打板系统多数都具备支持款式输入、尺码建立、结 构设计、衣片生成、纸样变化和处理、衣片输出等功能．完全能够满足 服装平面打板的需要。
硬件系统简介
服装Cad系统由硬件系统和软件系统组成,硬件系统是软件系统的载体， 包括： 数字化读入设备：相当于扫描仪、专用扫描仪，用来扫描款式效果图 或面料，数字化纸样读入仪用来读取手工绘制的纸样。 电脑：对电脑的配置，要求不是很高，一般配置的电脑即可胜任，显 示器能保证图样的效果即可。 输出设备：0号打印机、绘图仪或自动拖辅裁床。打印款式效果图一般 彩色打印机即可，绘制纸样则需要90cm以上幅宽的纸样打印机。绘图仪 的价格与输出付款有关。
服装CAD简介(很实用)
技术的好处
效率的好处
竞争的好处
据有关资料介绍，日本数据协会对近百家 CAD/CAM用户的有关应用效益的调查表明， CAD系统的作用主要体现在以下几个方面： · 90%的用户改善了设计精度； · 78%的用户减少了设计、加工过程中的差错； · 76%的用户缩短了产品开发周期； · 75%的用户提高了生产效率； · 70%的用户降低了生产成本。
虚拟试衣（3D）
3D人体扫描
Size 44 46 48 50 52 54 56 58 60 62 64 66 68
Body Height 168 171 174 177 180 182 184 186 187 188 189 190 191
Chest Girth 88 92 96 100 104 108 112 116 120 124 128 132 136
准确 、灵活 、直观 、智能 、 独立、 开放、 多样、 实用。
服装款式设计可分为二维款式设计和三维款式设 计两种。
1、服装款式设计
面 料 变 化
着 色 变 化
款式选择
2D虚拟试衣
设计软件：
（1）、平面设计软件：美国公司推出的photoshop
及加拿大公司推出的coreldraw等平面设计软件已相当普及了。
（2）、专业设计软件：我国深圳盈瑞恒科技有限公
司推出的富怡款式设计系统及法国力克公司推出的澎马设 计系统等。
服装专业软件可在照片上进行三维面料的更换，色彩的 替换，且可真实地表现面料的颜色、图案及质感等，可预 览真实的人体着装效果，当然，它们常常综合使用，使服 装设计效果表现得淋漓尽致。能大大缩短服装设计周期。
2、服装结构设计模块（打版、放码）
服装cad总结
服装CAD总结引言服装CAD（Computer-Aided Design）是指利用计算机技术进行服装设计和制图的过程。
随着计算机技术的发展，服装设计师可以借助CAD软件快速地创建、编辑和修改服装设计图纸，提高设计效率和准确性。
本文将总结服装CAD的优势、应用领域以及几种常见的服装CAD软件。
优势服装CAD在服装设计和制图过程中具有以下优势：1.提高设计效率：通过使用CAD软件，服装设计师可以快速地创建和修改设计图纸，节省了传统手绘的时间和劳动力成本。
2.提高准确性： CAD软件可以保证设计图纸的精确度，避免了手绘时出现的尺寸不准确或者比例失调的问题。
3.方便编辑和修改：使用CAD软件，设计师可以轻松地进行设计元素的调整、图案的移动和缩放，快速响应客户的需求变化。
4.简化样衣制作：借助CAD软件，设计师可以直接在计算机上进行样衣的制图，避免了传统手工制图的繁琐和时间成本。
应用领域服装CAD广泛应用于以下领域：1.时装设计： CAD软件为时装设计师提供了一个快速而直观的工具，以在计算机上创建和展示时尚设计。
设计师可以在CAD软件中绘制服装图案，调整剪裁和缝纫等细节，快速制作出时装样衣。
2.工艺设计：服装CAD也用于设计各种服装的工艺细节，例如纽扣、拉链、袋子等。
通过CAD软件，设计师可以准确地绘制这些细节的图纸，并在计算机上进行调整和修改。
3.生产制图： CAD软件可以用于生成服装的生产制图。
设计师可以在CAD软件中创建详细的工艺图和尺寸表，以帮助工厂准确制作服装。
4.样衣制作：服装CAD可以用于样衣的制图和剪裁。
设计师可以将设计图纸导入到CAD软件中，根据尺寸要求生成样衣的剪裁图，方便生产制作。
常见的服装CAD软件以下是几种常见的服装CAD软件：1.AutoCAD： AutoCAD是一款通用的CAD软件，广泛应用于各个行业，包括服装设计。
它具有丰富的绘图功能和灵活的编辑工具，适用于绘制服装设计图纸和制作生产制图。
服装CAD概述
服装CAD的发展阶段
第四阶段（20世纪90年代以来），为CAD技术 的优化与普及时期。
20世纪90年代以来，各个国家又陆续研制 开发出了服装结构设计、样片设计、款式
设计、数据库管理等模块，从而进一步完 善了服装CAD系统，形成了服装CAD产品的 系列化。
服装CAD技术的应用普及率对比：
国家 欧美发达国家
普及率 80%—90%
亚太各国
超过50%
我国港、澳、台地区
我国大陆
4~5%
2.3 服装CAD的系统组成
一、 CAD技术概述
CAD的基本概念 CAD技术的形成与发展
1.1 CAD的基本概念
“ CAD—Computer Aided Design” 计算机辅助设 计”的英文缩写。
CAD技术是20世纪最杰出的工程成就之一，其 应用水平成为衡量一个国家技术发展水平及工 业现代化水平的重要标志，被广泛应用于机械、 电子、航空、航天、汽车、船舶、纺织、轻工、 服装及建筑等各个领域 。
硬件配置
数字化仪 彩色扫描仪 数码相机 数码摄像机
输入设备
计算机
绘图仪 彩色打印机
裁床
输出设备
硬件介绍
➢数字化仪
样片、排料图的打印输出
➢绘图机
➢纸样切割机
➢自动裁床
➢自动铺布机
2.1 服装CAD概述
CAD技术应用于服装设计领域，被称为“服 装CAD”，即计算机辅助服装设计。
实现了服装款式设计、结构设计、推档排 料、工艺管理等一系列设计的计算机化。
富怡服装CAD的概述和功能
一、服装CAD的概述 二、服装CAD的系统介绍
2020/3/31
第一章、服装CAD的概述
教学目的：了解服装CAD及其特点； 了解服装CAD的功能。
教学重点：服装CAD的系统组成，在 工艺生产中的作用
教学场地：多媒体教室 教学方法：讲授法结合演示、观摩法
引入：我国于本世纪初提出要将我国从“制造大 国”转变为“服装强国”的服装产业战略。 决定了服装行业必须走新兴工业化道路，积极推进科 技进步，促进服装产业升级和结构调整。 服装CAD的广泛应用意味着中国服装企业的发展正在 实现由传统模式向现代经营模式转变的历史迈进。
欣赏一些服装图片
打板图
2020/3/31
放缝图
2020/3/31
放码图
2020/3/31
排料图
2020/3/31
2.1系统界面介绍
• 系统的工作界面就好比是用户的工作室，熟悉了这个工作 界面也就是熟悉了您的工作环境，自然就能提高工作效率。 本系统设有两种制图方法：自由设计和公式法制图，打开 设计与放码系统就会弹出【界面选择】对话框询问选用哪 种制图方法，选定后即进入相应界面。
•
1、 软件采用WINDOWS标准界面；
•
2、 每个图标都有中文提示；
•
3、 功能齐备的工具及形象的图标，可以适用不同的打板方法；
•
4、尺寸可自由输入，也可用软件自带的计算器、公式输入。自动计
算；
•
5、 可以自动加入尺寸标注；
•
6、 画完基样，系统可自动放码；
•
7、 根据规格表可快速度定制不同体形的纸样；
2020/3/31
设计与放码系统
1.设计与放码系统的自由设计界面包括以下几个部分: • 菜单栏：
服装CAD绪论新
服 装 行 业 信 息 一体化
国内外服装CAD发展概况、 CAD发展概况 二、国内外服装CAD发展概况、趋势及前景
世界上第一套服装CAD产品诞生于20世纪70 CAD产品诞生于20世纪 1、世界上第一套服装CAD产品诞生于20世纪70 年代的美国，接着，日本、法国、 年代的美国，接着，日本、法国、西班 德国等都相继推出了服装CAD产品。 CAD产品 牙、德国等都相继推出了服装CAD产品。 解决服装工业化生产中的瓶颈问题： 解决服装工业化生产中的瓶颈问题： 推裆和排料的计算机操作； 推裆和排料的计算机操作； 90年代左右 已逐步完善了服装CAD产品， 年代左右， CAD产品 2、90年代左右，已逐步完善了服装CAD产品， 使款式设计、结构设计、 使款式设计、结构设计、样板制作与 推板排料形成一体； 推板排料形成一体；
应用软件 输出设备 绘图仪 切割机 裁床
数 字 化 仪
笔式绘图仪
喷绘绘图仪
切割机
全自动裁床
四、服装CAD系统构成 服装CAD系统构成 CAD
n 结构设计系统(Pattern 2、结构设计系统(Pattern 推板设计系统(Grading 3、推板设计系统(Grading 排料设计系统(Marking 4、排料设计系统(Marking 试衣设计系统(Fitting 5、试衣设计系统(Fitting Design Design Design Design Design System) System) System) System) System)
绪 论
服装CAD CAD概述 一、服装CAD概述
CAD ——服装计算机辅助设计系统 服装计算机辅助设计系统 （Garment Computer Aided Design） CAM ——服装计算机辅助制造系统 服装计算机辅助制造系统 (Garment Computer Aided Manufacture) MIS ——服装企业信息管理系统 服装企业信息管理系统 (Garment Management Information System )
服装CAD系统综述
服装ＣAD系统由硬件系统和软件系统两部分组成。服装CAD硬件系统是软件的载体，一般包括：
⑴数字化读入设备:相当于扫描仪。专用扫描仪或读图仪来扫描款式效果图或面料。数字化纸样读入仪（简称纸样读图仪)用来读取手工绘制的纸样。
⑵电脑:对电脑的配置要求不是很高,最好是P4、30G~40Ｇ硬盘、25６Ｍ内存。显示器也应该好些，１7英寸以上的纯平显示器为好,保证图样效果又善待自己的眼睛。
服装CAD系统综述
———————————————————————————————— 作者：
———————————————————————————————— 日期：
试卷密号:
试卷密号：
考试科目：服装ＣAD/CAM技术
吉 林 大 学
研 究 生 课 程 考 试 试 卷
学位级别:硕士
考试科目:服装CAD/ＣＡＭ技术
理想的服装ＣAＤ系统应囊括的功能模块归纳如图1所示。由图可见,服装ＣAD系统对上述各计算机领域均提出了独特的要求。例如:实现自动服装结构设计、自动排料必须融合人工智能和专家系统中的新技术；3D人体测量则完全是基于计算机视觉的原理和技术之上；而３D结构设计给计算机图形学提出了最困难的研究课题—柔性自由曲面生成。此外,图1中的许多功能模块已经实现为各自独立的子系统,以浙江大学计算机系为例,现已成功地研制开发了花纹图案设计系统,印染、提花系统,2D辅助设计和面料设计系统等。如何将这些分散的子系统集成到一个统一的平台上,以形成完整的服装CAD系统，也是所有服装ＣＡＤ系统研发人员所面临的困难之一。总之,服装CＡD系统的发展已与计算机科学中的尖端理论和技术紧密相关。
⑶服装样片推码系统:由单号型纸样生成系统多号型纸样及工业纸样。
⑷服装样片排料系统：设置门幅、缩水率等面料信息、进行样片的模拟排料，并且能够计算面料利用率,确定排料方案。
国内外服装cad系统简介
国内外服装CAD系统简介091410125 韩焕国内服装CAD公司：北京时尚科技发展有限公司服装CAD系统：航天ARISA服装CAD系统公司简介：航天ARISA服装CAD系统是由航天部710研究所在国家星火计划和“八五”科技攻关计划的支持下,投入了一百多人的高科技开发力量，经十多年的努力于1985年开发研制成功的服装CAD系统,多次获得航天部、轻工部国家50年科技成就奖及星火计划成果金奖。
1991年由国家纺织部、电子办和国家技术监督局主持的全国服装CAD系统测评中,被专家评为最优系统。
1996年11月中国服装协会和中国服装总公司首批推荐的五个品牌服装CAD 系统中, ARISA被列为榜首。
1996年3月,由国家科委主持的“八五”科技攻关计划项目（“服装CAD技术应用开发”）鉴定和验收中,专家鉴定认为“ARISA系统在功能上处于国内领先,达到了国际先进水平”。
1999年航天服装CAD系统更是代表所有CAD软件系统参加了建国五十周年辉煌成就展。
2000年为了更好更广泛的在市场上推广和宣传航天服装CAD系统，更方便地对已有用户进行服务，正式成立了北京时尚科技发展有限公司全权负责软件的开发、宣传、推广、销售以及所需各种技术服务。
目前公司在广州、上海、厦门、武汉、青岛、大连、维坊、成都、石家庄、太原、乌鲁木齐等地设立分支机构，更好地服务于各地服装企业用户。
并拥有一支专业的开发队伍，不断开发新产品，以及专业的技术队伍及时为用户解决各种技术问题。
深圳市盈瑞恒科技有限公司服装CAD系统：富怡服装CAD软件系列、服装设备系列公司简介：深圳市盈瑞恒科技有公司成立于2001年4月，是我国服装行业服装数字装备产业（服装CAD、CAM、CMIS的产品技术和配套设备）的开发商、供应商和服务商；是国家级高新技术企业、深圳市优秀民营企业、深圳市软件企业和深圳市软件行业协会副会长单位。
公司拥有自主知识产权的服装数字装备产业化平台，包括以下三个技术体系：服装产品技术体系，服装技术服务体系，服装数字设备生产体系。
富怡服装CAD的概述和功能精品PPT课件
服装CAD简介：
•
服装CAD系统是Computer aided design 的缩写，即
服装计算机辅助设计系统，又名电脑服装设计系统。是集 服装效果设计、服装结构设计、服装厂工业样板设计和计 算机图形学、数据库、网络通讯等知识为一体的现代化高 新技术。
•
服装CAD应用系统的构成：软件，硬件和人三部分
•
1） 主机：中央外理器、主存储装置。
•
2） 外部设备：显示器、键盘、数码照相机、扫描仪、打印机、数字
化仪、绘图仪、光笔、读图板等；
•
3、 系统对计算机的要求：
•
奔腾四2。6GHZ以上主频的CPU； 512MB以上内存；硬盘空间不小于
40GB；独立显卡 SVGA或更高分辨率的显示器；
•
操作平台：WINDOWS982000/XP/7
试衣、工艺单设计、管理系统、电子商务系统系列CAD软件。通用输入、输
出设备。
•
4、 富怡服装CAD工艺软件：包括设计、工艺、管理系列软件。服装设
备、电脑裁床、服装绘图机、样板、日本东丽（ACS—TORAY）
•
2、德国艾斯特（Assyst—Buller）
•
3、美国PGM
•
4、西班牙艾维（Investronica）
第二章、服装CAD的系统介绍
教学目的： 了解服装CAD的功能，熟悉服装
CAD的操作界面，认识板型设计简单 的操作工具。 教学重点：服装cad 的操作界面与命 令的输入方法 教学难点：界面的区分,认识板型设计 简单的操作工具 教学方法：多媒体教学、示范性教学、 项目教学法 教学引入：
欣赏一些服装图片
富怡服装CAD
一、服装CAD的概述 二、服装CAD的系统介绍
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
试卷密号：试卷密号：考试科目： 服装 CAD/CAM 技术题号 1 2 3 4 5 6 7 8 9 10分数阅卷人总分注意：此半页各项考生不得填写吉林大学研究生课程考试试卷学位级别： 考试科目：硕士 服装 CAD/CAM 技术学科、专业： 学院、中心： 姓 名： 学 号： 考试时间：服装设计与工程 军需科技学院唐亚军2015872001 2015.12.8DOC 版本注意事项1.以上各项除试卷密号之外必须填写清楚 2.答题必须写清题号 3.字迹要清楚、保持卷面清洁 4.试题随试卷交回 5.草稿纸另发，考试结束后统一收回 6.阅卷时由研究生处按虚线将右半页裁下另编 试卷密号DOC 版本服装 CAD 系统综述 A Survey of Computer Aided Garment Design摘要 当今人类社会进入到科学技术高度发展的信息化时代，人们对服装有了更 高的要求，应用计算机高科技（服装 CAD）实现和加速服装业的变革，是服装业求生 存和发展的必由之路。
文章简单阐述了服装 CAD 系统以及其应用现状以及发展趋势。
关键词 服装 CAD 应用 现状 发展趋势前言随着服装市场向多样化、高级化和个性化发展，服装生产也就向多品种、小批量、短周期化 推进，这就强烈要求服装生产自动化，推进服装计算机技术的应用进程。
随着科技的发展，互联 网技术的发达，计算机技术在服装领域广泛应用，在这些应用中服装 CAD 系统使用最普遍，企业 使用服装 CAD 系统进行生产，高校使用服装 CAD 系统进行教学。
CAD 就是"Computer Aided Design"的缩写，意思就是计算机辅助设计，那么服装 CAD 就是计 算机辅助服装设计，一般有创作设计(款式、色彩、服饰配件等)，出样，放码，排料等。
服装 CAD 是在 20 世纪 70 年代起步发展的。
1.服装 CAD 的历史自本世纪 40 年代第一台计算机问世以来，计算机科学技术飞速发展，60 年代末，美国麻省理 工学院（MIT）的 Evansouthland 教授发明了计算机图形处理技术，从而使计算机不仅能进行科学 计算和处理文字信息，而且有了处理和显示图形的能力，为 CAD 技术的发展开辟了道路。
在航空、 汽车、电子等技术密集型行业中，CAD 系统首先研制成功，并被推广应用。
相比之下，服装 CAD 技术的起步较晚，1972 年，美国研制出首套服装 CAD 系统—MARCON，美DOC 版本国 Gerber 公司率先把服装 CAD 系统推向市场，受到服装企业的欢迎。
该系统包括有放码、排料两 大功能的系统，为缓解工业化大批量服装制作过程中的瓶颈环节—服装工艺设计，起了重要的作 用。
之后，法国、日本、英国、西班牙、瑞士等国家也纷纷推出了类似的系统。
据美国一家 CAD/CAM 咨询公司于 1988 年所作的调查统计，约有 45%的服装厂配置有服装 CAD 系统。
目前，在欧美的一 些发达国家，服装 CAD 技术已基本普及，是否应用计算机绘制服装样板图，已成为衡量企业设计 水平和产品质量的重要标志[2]。
80 年代以来，服装 CAD 系统从服装工艺设计部门，开始向服装款 式设计和服装结构设计领域发展。
90 年代初以 Gerber 公司为首推出的开头样系统，使用计算机进 行样片设计逐渐被服装设计师所接受。
2.CAD 系统简介服装 CAD 系统由硬件系统和软件系统两部分组成。
服装 CAD 硬件系统是软件的载体，一般包 括:⑴数字化读入设备:相当于扫描仪。
专用扫描仪或读图仪来扫描款式效果图或面料。
数字化纸 样读入仪（简称纸样读图仪）用来读取手工绘制的纸样。
⑵电脑:对电脑的配置要求不是很高，最好是 P4、30G~40G 硬盘、256M 存。
显示器也应该好些， 17 英寸以上的纯平显示器为好，保证图样效果又善待自己的眼睛。
⑶输出设备:打印机、绘图仪或自动拖铺裁床。
打印款式效果图一般彩色打印机就可，绘制纸 样则需要 90cm 以上幅宽的纸样打印机。
绘图仪的价格与输出幅宽有关。
服装 CAD 的软件是硬件的灵魂，从功能上来分一般包括: ⑴服装款式设计系统:包括服装款式设计，服装面料设计，服装色彩搭配，服饰配件设计等。
⑵服装纸样设计系统:包括结构图的绘制功能，纸样的生成，缝份的加放，标注标记等功能。
⑶服装样片推码系统:由单号型纸样生成系统多号型纸样及工业纸样。
⑷服装样片排料系统:设置门幅、缩水率等面料信息、进行样片的模拟排料，并且能够计算面 料利用率，确定排料方案。
服装 CAD 的优点有：1、服装 CAD 创作设计系统，让设计师在屏幕上设计服装款式和面料以及 色彩。
电脑中存储大量地款式和花样供设计师选择和修改，设计过程可大为简化，提高设计的时DOC 版本效，减少工作量。
2、由于可参照地资料多了，设计师地想象力和创造力也就丰富了。
设计师可在电脑屏幕上与顾客共同讨论款式花样，按照客户要求随时进行修改，并有可能在计算机屏幕上实现试穿效果。
3、由于计算机地快速反映能力，用传统方式设计一个款式需要几小时甚至几天，而用计算机辅助设计只需要几十分钟甚至几分钟，能大大缩短服装设计周期。
4、应用计算机来设计绘制服装图形将大大减轻设计师的手工劳动，对设计人员的专业水平要求也可相对降低。
5、服装设计的信息存储在计算机，可随时调用，便于管理。
6、对于放码系统，提高放码的精度，减小误差；提高放码的速度，缩短时间，提高效率。
7、对于排料系统，可以全局的观看整麦架，电脑运作加快，提高效率。
理想的服装 CAD 系统应囊括的功能模块归纳如图 1 所示。
由图可见，服装 CAD 系统对上述各计算机领域均提出了独特的要求。
例如:实现自动服装结构设计、自动排料必须融合人工智能和专 家系统中的新技术；3D 人体测量则完全是基于计算机视觉的原理和技术之上；而 3D 结构设计给计 算机图形学提出了最困难的研究课题—柔性自由曲面生成。
此外，图 1 中的许多功能模块已经实 现为各自独立的子系统，以大学计算机系为例，现已成功地研制开发了花纹图案设计系统，印染、 提花系统，2D 辅助设计和面料设计系统等。
如何将这些分散的子系统集成到一个统一的平台上， 以形成完整的服装 CAD 系统，也是所有服装 CAD 系统研发人员所面临的困难之一。
总之，服装 CAD 系统的发展已与计算机科学中的尖端理论和技术紧密相关。
DOC 版本3.CAD 系统分类目前市面上的服装 CAD（这里特指服装纸样 CAD）分两种，一种是功能化 CAD，一种是模型化 CAD。
从 20 世纪六十年代格柏公司研发出第一套 CAD 开始至 2010 年，服装 CAD 停留在仅作为代替 手工笔和尺子的工具化阶段，我们称之为功能化 CAD，模型化 CAD 是指可以实现通过保存打板逻辑 而生成的模型组合变化而自动生成新纸样的服装 CAD 软件，智尊宝纺的版型管理平台系统（深厚 版）及大规模定制系统属于此类。
功能化 CAD 是有效率极限的，即使使用熟练，一天能完成的纸 样也是有限的，而模型化 CAD 则可以突破效率的极限，一天可生成 1000 套纸样乃至 10000 套纸样。
功能化服装 CADDOC 版本模型化服装 CAD模型化 CAD 特点： ⑴改版容易；可实现数据库制版，版型风格得以延续、丰富并优化，实现企业版型风格的统 一性、独特性、流行性；方便企业控制版型等核心技术，方便工作交接，提高版型；可建立企业 及个人版型库； ⑵局部模型组合可实现 3-5 分钟自动生成新款；提高效率，打 1 套版相当于打 N 套版； ⑶模型记录所有操作步骤以及数据，步骤可以无限回退和前进，便于教学，可以学习打板步 骤和数据的设定。
⑷毕业生可借助好的模型（企业提供）也可打出好版，有效解决学生经验不足版型不好的问 题。
4.服装 CAD 软件介绍DOC 版本因服装 CAD 系统品牌比较多，有些企业和高校同时拥有两种或更多的服装 CAD 软件系统。
服 装 CAD 常见的软件有：国外服装 CAD 品牌有：OPTITEX，格柏，爱维斯，派特，东丽，度卡，力克， 微捷，日升，key，旭化成，爱思特 AST 等。
国服装 CAD 品牌有：智尊宝纺，ET，博克，富怡，爱 科，盛装，唐装，服装大师，时高，佑手，宝仙路，立格，突破，英格，羽田，比力，樵夫，奥 瑞，斯米特，图王等。
4.1 日升 NAC2000 服装 CAD 系统日升 NAC2000 服装 CAD 系统拥有丰富的打样工具（点、线、面），模拟手工打板方式，可以 快速完成板型设计。
具有多种省处理、褶处理功能，提供了 50 余种制板符号。
多种直观的检查测 量功能，精确测量样板细部尺寸，前后连贯，省时省力。
含日本 knit、文化式、登丽美原型。
同 类工具制作工艺图表及平面款试图，方便、快捷、操作灵活。
灵活快速的推板系统（点放码方式、切开线放码方式、点线结合放码方式、度身推板方式）， 传统点放码推板，方式灵活，多个样板同时放码，生产效益大大提高；独特切开线放码，推板更 灵活、更迅速，神奇展现高科技魅力；推档工具丰富多样，满足工艺师个性要求。
智能化的排料 系统（自动排料、手工排料、人机交互式排料）快速报价；显示所有待排布片，自由拿取；根据 需要设置布片的重叠、间隔；布片随心所欲旋转、翻转、分割。
自由、灵活的打板功能，多样化 的推板功能，完备的排料系统，强大的输出功能。
4.2 博克智能服装 CAD 系统最新的博克智能服装 CAD 系统成功的融入了国际上最新的自动识别技术以及服装技术的知识工程与专家系统，是目前最新一代的智能型服装 CAD 系统。
该系统不但吸纳了众多优秀服装 CAD的精粹，而且创造性地发明了无须任何工具即能实现复杂设计功能的智能模式，代表着这一领域的最高水准。
另外还具备数字化自动放码，智能化的联动修改及数据记忆等功能。
相比较传统的服装 CAD，具备更高的效率和可操作性。
博克 BOKE 智能服装 CAD 系统 V13 是由博克科技与美国科研人员合作开发的最新一代智能型服装 CAD 系统，也是目前智能化程度最高的服装 CAD 系统。
博克 CAD 系统与常见 CAD 比较：博克服装 CAD其它服装 CADDOC 版本智能 化智能笔可以完成大部分功 能，不需要太多快捷键。
步 骤少。
只有部分点线功能，不能 放码及裁片处理，需要很 多快捷键。
步骤多。
自动 化具备自动放码功能，定数也 可以自动放码，自动放码数 据可以转换为点放码数据。
有些有自动放码功能，必 须使用公式，自动放码数 据与点放码数据不能转 换。
修改 功能联动修改可以实现关联部位 自动修改，数字化记忆功能 方便修改任何数据。
一般没有联动修改与数字 化记忆。
