富怡服装CAD的概述和功能

设计与放码系统
2014-2-26
• 左工作区: 它的边缘通常显示有标尺。工作区就如一张带有坐标 的无限大的纸，在其上您可以尽情发挥出您的设计才 能。 • 右工作区： • 可以用来对纸样进行放码与纸样的修改，排列要打印 的纸样裁片，可以对纸样进行移动和旋转等操作，并 可显示绘图纸边界。 • 状态栏： • 状态栏位于系统界面的最底部，它显示着当前选择的 工具的名称，一些工具还有操作步骤的提示。
2014-2-26
服装CAD的软件：
• 目前国内、国外的服装CAD软件有很多，且应用操作上区分还比较大，基本 原理是相同的。一般，国内的服装CAD软件适应性、亲和性较好。硬件的通 用性和灵活性较高，国内软件系统的性价比较好。国外服装CAD软件常在可 靠性、稳定性上有较大优势，且硬件的先进性和配套性较好。知名的服装 CAD软件有如下这些： 【国内】 1、航天Arisa：包括款式设计、纸样设计、放码、排料、电脑试衣、 摄像输入系列CAD软件。通用系列数字化仪和绘图机等硬件设备。 2、 比力Bili：包括服装效果设计、数码相机输入、纸样设计、部件结 构自动设计、放码、排料、试衣、工艺单设计系列CAD软件。 3、 杭州Echo（爱科）：包括款式设计、纸样设计、放码、排料、电 脑试衣、工艺单设计、管理系统、电子商务系统系列CAD软件。通用输入、 输出设备。 4、 富怡服装CAD工艺软件：包括设计、工艺、管理系列软件。服装设 备、电脑裁床、服装绘图机、样板切割机。
• • •
•
2014-2-26
• 【国外】 • 1、日本东丽（ACS—TORAY） • 2、德国艾斯特（Assyst—Buller） • 3、美国PGM • 4、西班牙艾维（Investronica） • 5、法国力克（Lectra） • 我们教学采用的是富怡服装CAD软件。
2014-2-26
富怡服装CAD系统的特点：
2014-2-26

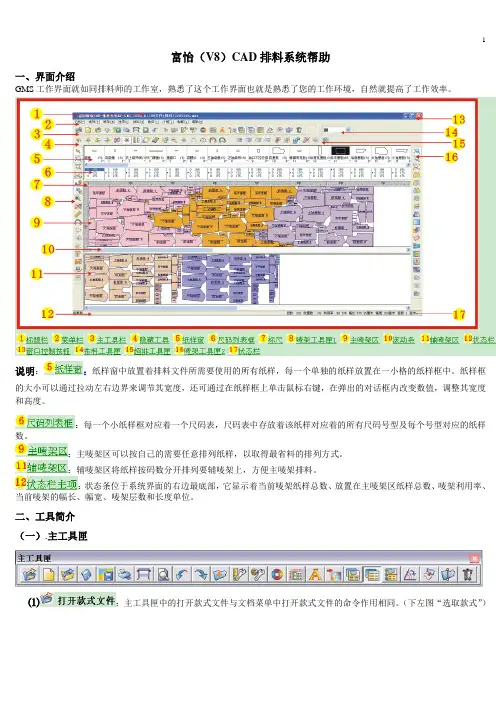

排料系统
• 排料功能概述 排料系统是为服装行业提供的排唛架专用软件，它界面简洁而友善， 思路清晰而明确，所设计的排料工具功能强大、使用方便。为用户在 竞争激烈的服装市场中提高生产效率，缩短生产周期，增加服装产品 的技术含量和高附加值提供了强有力的保障。该系统主要具有以下特 点： 1、全自动、手动、人机交互，按需选用； 2、键盘操作，排料，快速准确； 3、自动计算用料长度、利用率、纸样总数、放置数； 4、提供自动、手动分床； 5、对不同布料的唛架自动分床； 6、对不同布号的唛架自动或手动分床； 7、提供对格对条功能； 8、可与输出设备接驳，进行小样的打印及1：1纸样的绘图及切割。
富怡服装CAD
一、服装CAD的概述 二、服装CAD的系统介绍
2014-2-26
第一章、服装CAD的概述
教学目的：了解服装CAD及其特点； 了解服装CAD的功能。 教学重点：服装CAD的系统组成，在 工艺生产中的作用 教学场地：多媒体教室 教学方法：讲授法结合演示、观摩法
引入：我国于本世纪初提出要将我国从“制造大 国”转变为“服装强国”的服装产业战略。 决定了服装行业必须走新兴工业化道路，积极推进科 技进步，促进服装产业升级和结构调整。 服装CAD的广泛应用意味着中国服装企业的发展正在 实现由传统模式向现代经营模式转变的历史迈进。
打板图
2014-2-26
放缝图
2014-2-26
放码图
2014-2-26
排料图
2014-2-26
2.1系统界面介绍
• 系统的工作界面就好比是用户的工作室，熟悉了这个工作 界面也就是熟悉了您的工作环境，自然就能提高工作效率。 本系统设有两种制图方法：自由设计和公式法制图，打开 设计与放码系统就会弹出【界面选择】对话框询问选用哪 种制图方法，选定后即进入相应界面。
1、 服装CAD软件系统：主要由服装制板与放码系统软件、服装排料系
2014-2-26
服装CAD的功能及在工业生产中的作用：
• 功能 • 1、服装CAD制板与放码系统的操作功能 • 2、服装CAD排料系统的操作功能 • 3、服装款式设计系统功能 • 4、服装CAD的试衣系统功能 • 作用 • 1、提高工作效率，缩短服装设计和生产加工周期 • 2、改善工作环境，减轻劳动强度，提高设计质量 • 3、降低生产成本，提高经济效益 • 4、有利于生产成本，方便资源共享
服装CAD简介：
服装CAD系统是Computer aided design 的缩写，即 服装计算机辅助设计系统，又名电脑服装设计系统。是集 服装效果设计、服装结构设计、服装厂工业样板设计和计 算机图形学、数据库、网络通讯等知识为一体的现代化高 新技术。 • 服装CAD应用系统的构成：软件，硬件和人三部分 •
• • • • • • • • • • • • 富怡服装CAD系统设计与放码软件是基于微软公司的标准操作平台 Windows7/2000/XP开发出来的一套全中文环境的专业服装工艺软件，主要具 备以下特点： 1、 软件采用WINDOWS标准界面； 2、 每个图标都有中文提示； 3、 功能齐备的工具及形象的图标，可以适用不同的打板方法； 4、尺寸可自由输入，也可用软件自带的计算器、公式输入。自动计 算； 5、 可以自动加入尺寸标注； 6、 画完基样，系统可自动放码； 7、 根据规格表可快速度定制不同体形的纸样； 8、 可扫描款式设计图。制图时可同时参考，并可与纸样一起保存， 以备日后查阅； 9、 可与输入设备接驳。进行图像扫描； 10、 可与输出设备接驳，进行小样的打印及1：1纸样的绘图与切割。 （用多媒体逐项进行介绍）
2014-2-26
1.设计与放码系统的自由设计界面包括以下几个部分: • 菜单栏： 该区是放置菜单命令的地方，且每个菜单的下拉菜单中又有各种命令。 单击一个菜单时，会弹出一个下拉式命令列表。既可以用鼠标单击选择一个命令，也可以用键盘上的 快捷键 不放，再按菜单和命令后面括号中的字母。 当您熟悉了各菜单的命令后，您会发现对于一些常用的命令，使用命令后面的快捷键更为方便，在附 录中我们列出了所有快捷键组合，熟记他们会大大的提高工作效率。 • 快捷工具栏： 用于放置常用命令的快捷图标，为快速完成设计与放码工作提供了极大的方便。 • 纸样列表框： 用于放置当前款式中纸样的裁片。 每一个单独的纸样放置在一小格的纸样框中，纸样框的布局可以通过【选项】--【系统设置】--【界 面设置】--【纸样列表框布局】改变其位置，并可通过单击拖动进行纸样顺序的调整。还可以在这 里选中衣片来用菜单命令对其进行复制、删除。 • 传统设计工具栏: 该栏存放着绘制裁剪图用的基本工具，可以设计纸样断缝等分割线，还可以旋转、对称和部分复制纸 样等等。 • 专业设计工具栏: 该栏存放着自由设计裁剪图所要用到的一些工具。 • 纸样工具栏: 当用剪刀工具剪下裁片后，用该栏工具将其进行细部加工，如为其加上省、剪口、钻孔，缝份、调整 布纹线等。 • 编辑工具栏: 该工具栏用于对生成的纸样进行修改、编辑、调整，可以改变纸样、布纹线的方向等。 •2014-2-26 放码工具栏: 该栏存放着放码所要用到的一些工具，还可以对全部或部分号型进行调整修改。
2014-2-26
பைடு நூலகம்结
• 主要介绍服装CAD的相关知识，要求了解其作用、功能、 及富怡服装CAD的相关知识，初步认识富怡服装CAD系统。
2014-2-26
第二章、服装CAD的系统介绍
教学目的： 了解服装CAD的功能，熟悉服装 CAD的操作界面，认识板型设计简单 的操作工具。 教学重点：服装cad 的操作界面与命 令的输入方法 教学难点：界面的区分,认识板型设计 简单的操作工具 教学方法：多媒体教学、示范性教学、 项目教学法 教学引入： 欣赏一些服装图片
2014-2-26
服装CAD系统的软件与硬件：
•
• • • • • • • • • • • •
统软件、服装设计系统软件组成。 2、 服装CAD硬件系统： 1） 主机：中央外理器、主存储装置。 2） 外部设备：显示器、键盘、数码照相机、扫描仪、打印机、数字 化仪、绘图仪、光笔、读图板等； 3、 系统对计算机的要求： 奔腾四2。6GHZ以上主频的CPU； 512MB以上内存；硬盘空间不小于 40GB；独立显卡 SVGA或更高分辨率的显示器； 操作平台：WINDOWS982000/XP/7 4、 安装：（演示） 5、 绘图仪的安装：加以说明 6、 注意事项： 1）禁止在开机状态下插拔串、并口线； 2）接通电源时确保绘图仪为关闭状态； 3）连接电源的插座应良好接地。
2014-2-26
工 作 画 面
2014-2-26
小结
主要介绍服装CAD的相关知识，要求了解其作用、功能、及 富怡服装CAD的相关知识，初步认识富怡服装CAD系统。
2014-2-26
谢谢观赏
课时：2课时 设计者：周彩虹
